Незамерзающий водопровод. Труба в изоляции с подогревом | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

• Вата минеральная;

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

• Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Внешний диаметр трубы, мм	Толщина теплоизоляции, мм	Диапазон температур Т трубы — Т среды
		20°С	30°С	40°С	50°С	60°С
27	20	4,8	7,3	9,7	12,1	14,5
	30	3,8	5,6	7,5	9,4	11,3
	40	3,2	4,8	6,4	8,0	9,6
	50	2,8	4,3	5,7	7,1	8,5
	80	2,3	3,4	4,5	5,7	6,8
34	20	5,7	8,5	11,3	14,1	17,0
	30	4,3	6,5	8,6	10,8	13,0
	40	3,6	5,5	7,3	9,1	10,9
	50	3,2	4,8	6,4	8,0	9,6
	80	2,5	3,8	5,1	6,3	7,6
42	30	5,0	7,4	9,9	12,4	14,9
	40	4,1	6,2	8,2	10,3	12,4
	50	3,6	5,4	7,2	9,0	10,8
	80	2,8	4,2	5,6	7,0	8,4
48	30	5,4	8,1	10,8	13,6	16,3
	40	4,5	6,7	9,0	11,2	13,5
	50	3,9	5,9	7,8	9,8	11,7
	80	3,0	4,5	6,0	7,5	9,0
60	30	6,3	9,5	12,7	15,9	19,0
	40	5,2	7,8	10,4	13,0	15,6
	50	4,5	6,7	9,0	11,2	13,5
	80	3,4	5,1	6,8	8,5	10,2

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

2. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

3. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

4. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

Незамерзающий водопровод, Изопрофлекс-Арктик, зимний водопровод

Трубы Изопрофлекс-Арктик представляют из себя незамерзающий водопровод, который можно применять  в суровых климатических условиях. Трубы могут использоваться для водоснабжения при отрицательных температурах и при прокладке по поверхности грунта.





1-напорная труба из полиэтилена; 2-теплоизоляция из пенополиуретана;

 3- защитная оболочка из полиэтилена



Тип трубы	ДУ ММ (ДЮЙМ)	Напорная труба SDR 13.6 d x e, мм	Защитная оболочка D x e1, мм	Минимальный радиус изгиба, м	Вес 1 м, кг
25/75	20 (3/4″)	25х2,0	75х2,0	0,7	0,88
32/75	25 (1″)	32х2,4	75х2,0	0,7	0,94
32/90	25 (1″)	32х2,4	90х2,2	0,8	1,22
40/90	32 (1 1/4″)	40х3,0	90х2,2	0,8	1,31
40/110	32 (1 1/4″)	40х3,0	110х2,4	0,9	1,72
50/110	40 (1 1/2″)	50х3,7	110х2,4	0,9	1,87
50/125	40 (1 1/2″)	50х3,7	125х2,7	1,0	2,27
63/125	50 (2″)	63х4,7	125х2,7	1,0	2,52
63/140	50 (2″)	63х4,7	140х3,0	1,1	2,96
75/140	65 (2 1/2″)	75х5,6	140х3,0	1,1	3,24
75/160	65 (2 1/2″)	75х5,6	160х3,2	1,2	3,83
90/160	80 (3″)	90х6,7	160х3,2	1,2	4,24
110/160	100 (4″)	110х8,1	160х3,2	1,2	4,87
110/200	100 (4″)	110х8,1	200х3,4	1,3	6,05

Трубы Изопрофлекс-Арктик-Комфорт c нагревательным кабелем

1-напорная труба из полиэтилена; 2-теплоизоляция из пенополиуретана; 3-защитная оболочка из полиэтилена; 4- нагревательный кабель; 5- самоклеющаяся лента

Тип трубы	ДУ ММ (ДЮЙМ)	Напорная труба SDR 13. 6 d x e, мм	Защитная оболочка D x e1, мм	Минимальный радиус изгиба, м	Вес 1 м, кг
25/75	20 (3/4″)	25х2,0	75х2,0	0,7	1,06
32/75	25 (1″)	32х2,4	75х2,0	0,7	1,12
32/90	25 (1″)	32х2,4	90х2,2	0,8	1,40
40/90	32 (1 1/4″)	40х3,0	90х2,2	0,8	1,49
40/110	32 (1 1/4″)	40х3,0	110х2,4	0,9	1,90
50/110	40 (1 1/2″)	50х3,7	110х2,4	0,9	2,05
50/125	40 (1 1/2″)	50х3,7	125х2,7	1,0	2,45

Изопрофлекс-Арктик-У с каналом для нагревательного кабеля

1- напорная труба из полиэтилена; 2- теплоизоляция из пенополиуретана; 3- защитная оболочка из полиэтилена; 4- канал из полиэтилена для нагревательного кабеля; 5- самоклеющаяся лента

Тип трубы	ДУ ММ (ДЮЙМ)	Напорная труба SDR 13. 6 d x e, мм	Защитная оболочка D x e1, мм	Минимальный радиус изгиба, м	Вес 1 м, кг
63/125	50 (2″)	63х4,7	125х2,7	1,0	2,52
63/140	50 (2″)	63х4,7	140х3,0	1,1	2,96
75/140	65 (2 1/2″)	75х5,6	140х3,0	1,1	3,24
75/160	65 (2 1/2″)	75х5,6	160х3,2	1,2	3,83
90/160	80 (3″)	90х6,7	160х3,2	1,2	4,24
110/160	100 (4″)	110х8,1	160х3,2	1,2	4,87
110/200	100 (4″)	110х8,1	200х3,4	1,3	6,05

Незамерзающий водопровод из труб Изопрофлекс-А продажа со склада в Санкт-Петербурге. Доставка труб в любую точку России.

незамерзающий водопровод на даче — domovoi111 — LiveJournal

Решил сделать так чтобы водопроводом на даче можно было пользоваться и зимой.

С точки зрения  стойкости к замерзанию водопровод условно делится на 3 участка. И везде свои способы борьбы за незамерзаемость.

1.Источник водоснабжения (колодец или скважина)

2 Трубопровод до дома

3 Ввод в дом

У меня скважина с погружным насосом на глубине около 20м. Замерзания здесь нет по определению.

На втором участке либо прокладывают трубу  в траншею с глубиной не менее глубины промерзания грунта(1.5 м в подмосковье) или прокладывают неглубоко или даже по верху, но с возможностью после закачки воды в дом, сливаться воде из труб обратно в источник.

Для этого нужно прокладывать трубы с небольшим уклоном в сторону источника, ну и принять меры, чтобы обратный клапан(у кого есть) не мешал этому процессу.

Еще один способ фигурирует на многих сайтах. Никто его никогда не использовал, но почему то пропагандируют, переписывая друг у друга. Вот он.

«Если врезать в водопровод небольшой ресивер и до отъезда с дачи нагнетать в него давление, равное 3-5 атмосферам, то вода в трубах не будет замерзать. Чтобы привести систему в рабочее состояние, требуется только стравить данное давление».

 Да, точка замерзания воды понижается с увеличением давления. Но насколько?  Оказывается, только на 1 град. при возрастании давления на 300атм. При таком давлении водопровод не замерзнет от холода потому, что он не выдержит подобного давления и взорвется.

При давлении же 5-10атм вода как замерзала так и будет замерзать при 0ºC сколько бы об этом не писали в инете. В чем то эти заклинания напоминают Чумака заряжавшего воду в программах телевидения. Но человеку можно что то внушить, вода же будет замерзать как обычно сколько бы её не заклинать.

Третий участок заслуживает более подробного описания. Трубопровод проложен на достаточной глубине и не промерзает там,  но  при входе в подвал  имеется проблемный участок  водопровода, который проходит через зону отрицательных температур.

  Труба водопровода поднимается здесь из траншеи (1.5м), проходит холодный подвал
(еще 2-3м) и попадает в жилую зону. Длина этого проблемного участка водопровода составляет 3-5 М.
Этот участок даже при очень хорошей теплоизоляции, но сильных морозах и при отсутствии регулярного во дозабора может замерзнуть.  Значит, для этого участка нужна  теплоизоляция и небольшой подогрев для гарантии. Надо понимать, что теплоизоляция просто увеличивает время промерзания, но не предотвращает его.

Кроме того, в доме могут быть водоводы  и накопительные емкости для воды, расположенные в неотапливаемом помещении, которые тоже требуют теплоизоляции и подогрева.

Как предохранить эти проблемные участки  водопровода от промерзания?

Рассмотрим  случай, когда водопровод постоянно заполнен водой и часть его находится в зоне отрицательных температур.

Вода в трубе на проблемном участке отдаёт свое тепло окружающему пространству. Температура её при этом понижается и при достижении 0 ºC она замерзает. Чтобы этого не случилось надо :

1. Создать хорошую теплоизоляцию вокруг трубы (только на проблемном участке), чтобы свести теплоотдачу к минимуму и уменьшить расход энергии на подогрев. Но при любой теплоизоляции энергопотери останутся, просто величина их снизится до приемлемого уровня.

2. Подвести к этому участку трубы (или к воде в трубе) тепловую энергию не меньшую по величине, чем величина энергопотерь. Это достаточное условия незамерзания.

Если бы по трубе постоянно протекала вода из источника, то она с собой приносила бы тепловую энергию, которая в принципе, могла бы компенсировать теплопотери.

Но на практике не бывает постоянного водоразбора в течение суток.  Ночью краны закрыты и вода в трубе стоит. Так что зимние ночи самое опасное время с т.з. замерзания водопровода.

Какую же мощность требуется подвести к трубе диаметром 20-25мм, чтобы исключить замерзание воды. Считается что при хорошей теплоизоляции в средней полосе России достаточно подвести 7-10вт на каждый метр трубы. Если участок трубы, склонный к замерзанию составляет 5 м, то требуется всего 50вт.

  Для расчета величины теплопотерь можно использовать калькулятор  http://www.promizol.com/calculator/

Для подвода  тепла компенсирующего теплопотери обычно предлагается использовать греющий кабель. Греющий кабель который везде рекламируют предназначен совсем для других целей, поэтому стоит немалых денег и потребляет много энергии(неэкономичен). А электроэнергия сейчас дорогая.

А нам требуется всего 50-70вт. Для решения этой задачи решено было использовать недорогие, экономные и безопасные греющие секции совместно с термоизоляцией трубопровода.
Безопасные  в смысле невозможности поражения электрическим током, поскольку используется низкое безопасное напряжение.

Секции экономные так как при их разработке руководствовались принципом разумной достаточности — подавать столько энергии сколько необходимо на проблемном участке. Длина трубопровода обогреваемая одной секцией от 2м до 8м.   Стандартная удельная мощность секций 10вт/м

Секция на трубе обернута алюминиевым скотчем и заключена в теплоизоляционную оболочку.

Адаптер питания для секций.

Секции экономные так как при их разработке руководствовались принципом разумной достаточности — подавать столько энергии сколько необходимо на проблемном участке. Длина трубопровода обогреваемая одной секцией от 2м до 8м.  Стандартная удельная мощность секций 10вт/м

Более подробная информация, где приобрести и толковые советы по устройству незамерзающего водопровода  http://oselok.narod.ru/

Развенчание мифа о морозостойких трубах

Низкие температуры могут нанести ущерб водопроводным системам, особенно в тех частях страны, где редко бывает экстремально холодная погода. В начале 2021 года мы наблюдали серьезные проблемы с замерзшими трубами по всему штату Техас, поскольку продолжительный «полярный вихрь» привел к более чем неделе отрицательных температур по всему штату.

Многие дома, наряду с другой инфраструктурой, в Техасе не были рассчитаны на низкие температуры, что значительно усугубило ситуацию для домовладельцев, которым пришлось столкнуться с этим экстремальным холодом, отсутствием тепла и электроэнергии и другими серьезными проблемами.

Миф о морозостойких трубах

К сожалению, за последнее десятилетие сантехники по всей стране были введены в заблуждение, полагая, что водопроводные системы PEX каким-то образом морозоустойчивы или, по крайней мере, морозостойки. Многие строители и сантехники назвали предполагаемую способность трубы к замерзанию ключевой причиной выбора этой системы.

Однако в связи с недавними холодами эти заявления о повышенной морозостойкости оказались ложными в полевых условиях.

Почему замороженные трубы терпят неудачу

Большая часть мифа о PEX связана с идеей, что его способность расширяться каким-то образом защитит систему от разрыва при зависании. Хотя эта способность к расширению может обеспечить небольшую степень защиты от разрыва, когда труба новая, ее способность к расширению значительно уменьшается по мере старения трубы, и внутренняя поверхность трубы начинает разрушаться при использовании хлора.

При замерзании вода расширяется. Иногда ошибочно полагают, что расширение самого льда повреждает трубу, но научные исследования показали, что это не так. Лед образуется на внутренней поверхности трубы и растет внутрь до образования пробки, после чего пробка продолжает расти по всей длине трубы. Окружное расширение в точке замерзания не является проблемой. По мере того, как пробка растет по длине трубы, она давит на воду, попавшую в трубы здания. Поскольку вода несжимаема, давление должно повышаться и/или трубы должны расширяться.

Как отмечается в PPI TR-52, подготовленном Институтом пластиковых труб, расширение PEX может частично уменьшить это давление, но только тогда, когда труба может расширяться равномерно по длине. Любой фактор, препятствующий расширению, может привести к расщеплению труб. Эти факторы могут включать в себя внешние ограничения на трубу, такие как бетонирование или плотная грязь. Однако это расширение может зайти так далеко.

Материалы PEX имеют минимальное кратковременное давление разрыва 475 фунтов на квадратный дюйм. Это расчетное максимальное внутреннее давление, которое может быть приложено к трубе до того, как ожидается отказ. Другими словами, когда давление, вызванное расширением льда наружу, превышает примерно 475 фунтов на квадратный дюйм, труба разрывается.

Для сравнения, водопроводная труба из ХПВХ имеет минимальное кратковременное давление разрыва 1250 фунтов на квадратный дюйм, в то время как медь типа L разрывается при давлении 3000-4000 фунтов на квадратный дюйм.

Когда PEX расширяется, он немного снижает давление, но низкая прочность материала на разрыв может привести к быстрому выходу из строя при значительном повышении давления льда.

Роль окисления, вызванного хлором, в разрушении замороженных труб

Несмотря на то, что были проведены многочисленные испытания, демонстрирующие морозостойкость новых труб PEX, состаренные в полевых условиях трубы никогда не подвергались испытаниям в условиях замерзания. К сожалению, способность PEX к расширению может значительно уменьшиться по мере старения материала и начала его окисления из-за обычных дезинфицирующих средств для воды, таких как хлор, хлорамин и диоксид хлора.

Тонкий оксидированный слой толщиной 50–100 микрон (0,002–0,004 дюйма) на внутренней стороне трубы PEX после нескольких лет эксплуатации.

Окисление материала приводит к образованию тонкого слоя хрупкого материала на внутренней поверхности трубы. Исследования показывают, что наличие этого тонкого слоя хрупкой деградации может снизить способность PEX расширяться перед разрывом (физическое свойство, известное как «удлинение при разрыве») на 30-90%.

Когда образуется ледяная пробка и начинает увеличиваться давление жидкой воды, оставшейся в трубе, PEX попытается расшириться, как обычно. Однако из-за этого испорченного внутреннего слоя он не может растягиваться, когда труба пытается расшириться, поэтому вместо этого на внутренней поверхности трубы образуется трещина. По мере роста давления трещина расширяется и прорывает стенку трубы, позволяя трубе разорваться.

Фото 1: Разрыв трубы PEX из-за еще не лопнувшей ледяной пробки. Фото 2: Труба PEX, лопнувшая из-за замерзания, обратите внимание на аналогичный эффект вздутия вокруг места разрыва.

Если ледяная пробка растает до того, как давление приведет к разрыву разрыва, труба может не протекать, но останется значительно ослабленная зона, где стенка трубы может быть уменьшена до чрезвычайно тонкого слоя, который может легко разрушиться в более позднее время с нормальные колебания давления.

Если ледяная пробка продолжает расти до тех пор, пока давление не приведет к разрыву трубы, в результате разрушения будет наблюдаться некоторое вздутие с центром точки разрыва в области вздутия. Меньшая вздутая область может указывать либо на более быстрый скачок давления, либо на более сильное окисление внутренней стенки трубы.

Оценка и снижение риска

Полностью исключить риск разрыва трубы в морозную погоду невозможно, но можно предпринять шаги для снижения риска:

1. Никогда не предполагайте, что ваш материал трубопровода невосприимчив или имеет меньший риск отказа

2. Никогда не думайте, что в вашем районе не замерзнет

3. Избегайте установки трубы в неизолированных местах

4. Установка труб под плитой вместо потолка, где это возможно

5. Используйте соответствующие методы изоляции

6. Герметизация всех отверстий в наружных стенах

Подробнее об этих важных шагах можно прочитать здесь.

Не верьте мифу о морозостойких трубах

Независимо от того, работаете ли вы с медью, ХПВХ или PEX, вы автоматически не защищены от замерзания и разрыва труб. Все эти материалы могут и будут лопаться при замораживании в правильных условиях. Точно так же все эти материалы могут пережить цикл замораживания-оттаивания, если условия не являются достаточно экстремальными.

Во время полярного вихря в феврале 2021 года даже опытные сантехники все еще ошибочно полагали, что PEX невосприимчив к разрыву при замерзании. Столкнувшись с этими реальными неудачами, они выдвинули множество ошибочных объяснений, начиная от «это был не лед, кто-то, должно быть, применил к нему тепловую пушку» до «это должен быть другой тип PEX, мой PEX расширится». лучше.»

Дело в том, что PEX лопается при замерзании, так же, как медь и ХПВХ. Ни один материал не может преодолеть невероятную силу и давление, связанные с замораживанием. Единственный надежный способ предотвратить разрыв трубы при замерзании — это в первую очередь предотвратить замерзание трубы.

Из какого материала трубы лучше всего подходят для условий замерзания?

ByDino Pelle 30 августа 2021 г. 7 ноября 2021 г.

Дома по всей стране каждый год несут ущерб от воды на сумму около 500 миллионов долларов из-за прорыва замерзших труб.

Катастрофа в Техасе в феврале 2021 года — недавний пример того, как вода замерзает, что приводит к разрыву труб и затоплению домов. Поскольку такое изменение климата становится все более распространенным явлением, крайне важно знать, какая труба лучше всего подходит для условий замерзания.

Вот почему мы собираемся объяснить (и показать вам) научный подход к замораживанию труб. Мы сделаем это, протестировав различные материалы водопроводных труб на их восприимчивость к замерзанию и разрыву.

Как вы можете догадаться, повреждение водой — один из самых дорогих, разочаровывающих и даже разрушительных кошмаров, с которыми может столкнуться домовладелец.

И это происходит не только зимой. Мы видим, что многие из этих зимних проблем возникают в начале лета. Это происходит из-за того, что ущерб от воды часто остается скрытым до тех пор, пока температура снова не повысится.

Количество домов, ежегодно повреждаемых замерзшими и сломанными водопроводными трубами, уступает только ураганам. Около 250 000 домов ежегодно страдают от замерзания и разрыва труб. Большую часть этого ущерба можно было бы свести к минимуму или даже избежать, если бы в сантехнических проектах использовались лучшие трубы для условий замерзания.

Прорывы замерзших труб ежегодно причиняют около полумиллиарда долларов ущерба от воды в Соединенных Штатах. Использование лучшей трубы для условий замерзания может помочь уменьшить большую часть ущерба.

Лучшая труба для низких температур

Медь, PEX и ХПВХ являются наиболее распространенными трубами в домах, но у каждого материала есть свои плюсы и минусы.

Мы протестировали трубы из следующих материалов: медь с припаянной крышкой, ХПВХ с двумя приклеенными крышками и PEX с приклеенными крышками. Каждая была заполнена водой и заморожена. Воздух был удален, создавая большое давление. Затем их замораживали в течение суток при температуре 10 градусов.

В ходе проверки мы обнаружили, что фитинг медной трубы отделился от трубы. Это могло привести к повреждению водой. PEX показал лучший результат. Он с наименьшей вероятностью лопнет и затопит ваш дом. Вот почему так много управляющих недвижимостью, таких как PEX, использовали его в своих водопроводных системах.

Медь в условиях замерзания

Медь — отличный материал для водопровода. Однако у него есть большой недостаток: он быстро теряет тепло. Кроме того, он имеет тонкую стенку и не такой гибкий, как другие материалы. В совокупности это делает медь наиболее склонной к разрыву в морозную погоду.

Вода внутри медной трубы замерзает, но медь не расширяется, чтобы компенсировать вздутие. Вместо этого тонкая стенка лопается или раскалывается.

Медная труба имеет тонкие стенки и не расширяется настолько, чтобы набухшая замерзшая вода не оказывала на нее огромное давление. В конце концов, труба лопается, что приводит к повреждению водой от наводнения.

ХПВХ в условиях замерзания

Труба из ХПВХ, разновидность пластиковой трубы, жесткая, с более толстыми стенками, чем у меди. Тем не менее, он не будет терять тепло так быстро, что делает его лучшим решением.

Эта пластиковая труба также менее жесткая, чем медная. ХПВХ немного расширится, сводя к минимуму давление на его стенки и не давая ему лопнуть так же быстро, как медь.

Однако и ПВХ, и ХПВХ (считайте, что они относятся к одному и тому же семейству пластиковых труб) являются хрупкими и трескаются при низких температурах. Таким образом, хотя это и не худшее решение, они все же уязвимы для условий замерзания.

Поскольку труба из ХПВХ является хрупкой, она растрескается, если будет слишком долго выдерживать низкие температуры.

PEX в условиях замерзания

У PEX больше шансов выжить при низких температурах, потому что он очень гибкий. PEX способен достаточно растянуться, чтобы вместить воду, замерзающую внутри него.

PEX все еще может лопнуть, если есть достаточное давление и вздутие от замерзшей воды. Но обычно первыми сдуваются фитинги (соединения) на обоих концах трубы PEX. Таким образом, также важно учитывать материалы, используемые для соединения PEX с другими частями водопроводной системы.

Вот несколько советов, как сделать PEX (или любой другой материал для труб) еще более устойчивым к разрыву на морозе:

• Оберните трубу теплоизоляцией, особенно в местах с повышенной температурой (подвалы, чердаки). , возле наружных стен)
• С приближением зимы перекройте подачу воды в наружные краны (слейте их и снимите садовый шланг)

PEX — нежесткий пластиковый материал, который может выдерживать низкие температуры дольше, чем медь, ПВХ/ХПВХ трубы. Материал способен растягиваться дальше, поскольку вода внутри него замерзает и расширяется. Но даже у PEX есть свои пределы.

В лаборатории: лучшая труба для условий замерзания

Посмотрите наш лабораторный тест ниже, чтобы узнать, какой материал трубы — PEX, CPVC или медь — лучше всего выдерживает низкие температуры.

Вы также можете посмотреть это видео на YouTube.

Заключительные мысли

PEX был явным победителем в наших тестах. Это лучшая труба для морозов. Однако фитинги также должны выдерживать низкие температуры.

И PEX не является правильным каналом для использования в каждом приложении. В вашем доме будут использоваться несколько различных материалов для труб — некоторые лучше подходят для стоков и канализационных линий, а другие лучше подходят для питьевого водоснабжения.

Если вы не знаете, какой материал использовать, спросите у сантехника. Или прочитайте некоторые из ресурсов ниже, которые мы написали, чтобы помочь вам со всеми видами подготовки к зиме и теплоизоляцией.

Ресурсы

• Как утеплить пустой дом
• 5 основных видов сантехнических труб (плюсы и минусы)
• Как утеплить дом для полной защиты
• Как утеплить дом с незамерзающими патрубками
• 2
• 2
• 2
• 2
• 2
• 2
• 2
• 2 Как подготовить наружные смесители к зиме за 5 шагов
• Научитесь оттаивать замороженные трубы с помощью фена!
• Как изолировать открытые водопроводные трубы
• Предотвратить повреждение труб водой от замерзания
• Как удалить застрявший садовый шланг -Tom-Plumber (1-866-758-6237), если вы хотите узнать больше о лучшей трубе для морозов. Или если вы хотите, чтобы мы отремонтировали лопнувшую трубу.

  Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любую аварийную сантехнику, прочистку канализации или повреждение водой. Мы также выполняем раскопки подземных водопроводов и канализационных магистралей. Наша группа быстрого реагирования доступна каждый день и ночь в году, даже в праздничные дни.

  Посетите нас на Facebook и Google!

  Сантехника PEX и правда о морозильных трубах

  Сантехника PEX и правда о морозильных трубах

  By Monkey Business — stock.adobe.com трубопроводов, но несколько простых мер предосторожности могут предотвратить серьезные проблемы

  Получите предложения от трех профессионалов!

  Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

  Если вы устанавливаете новую водопроводную систему или модернизируете старую, скорее всего, вы слышали о трубах PEX. Они доступны по цене, работают так же хорошо, как и металлические трубы, и их проще устанавливать, что делает их популярной работой для местных сантехников.

  Но, как и в случае с любым другим материалом, холодная погода может испортить вашу водопроводную систему PEX. Вот что вам следует знать, а также пять мер предосторожности, которые вы можете предпринять, чтобы избежать дорогостоящего ремонта.

  Что такое трубопровод PEX?

  Автор JJ Gouin — stock.adobe.com

  Трубы PEX представляют собой трубы из сшитого полиэтилена, которые представляют собой очень гибкий тип водопроводных труб, используемых во многих домашних системах водоснабжения.

  Из-за более низкой стоимости и пластичности (что значительно упрощает реконструкцию или сложный монтаж домашней планировки ) трубы PEX стали чрезвычайно популярным вариантом. По этим же причинам некоторые домовладельцы заменяют свои медные трубы сантехникой PEX.

  Преимущества труб PEX

  • Стоимость меньше меди и оцинкованной стали

  • Не коррел

  • , оцененный до 100 лет

  • Гибкий дизайн облегчает реконструкцию

  • . трубопроводов

  Замерзают ли трубы и водопровод PEX?

  В отличие от жестких материалов, таких как сталь и медь, трубы PEX хорошо противостоят расширению, вызванному низкими температурами. Но возможны разрывы труб, если погода станет достаточно холодной.

  Хотя трубы PEX не замерзают так легко, как медь, при неоднократном замораживании и оттаивании они начинают терять свою гибкость. Это делает их более восприимчивыми к утечкам или другим проблемам, которые могут привести к отчаянному вызову местного аварийного сантехника.

  Как уберечь трубы PEX от замерзания

  Вот пять предупредительных шагов, которые вы можете предпринять, чтобы предотвратить замерзание труб PEX зимой.

  1. Изолируйте свои трубы

  Если вы живете в холодном климате (посмотрите на вас, жители Висконсина), вам нужна изоляция вокруг ваших труб, особенно в местах, где ваши трубы подвергаются непосредственному воздействию элементов. Установка труб PEX без изоляции не только плохая идея, но и может легко стать нарушением сантехнических норм в вашем штате. Так что проверьте свои местные правила!

  Поскольку трубы PEX являются гибкими и часто используются для оборачивания углов, лучше всего подходит пена или другой податливый изоляционный материал.

  2. Поддержание тепла в комнатах

  Когда погода опускается ниже 20 градусов по Фаренгейту, поддерживайте температуру в вашем доме на уровне от 55 до 60 градусов (или выше). Это может немного увеличить ваш счет за отопление, но теплая погода внутри может поддерживать внутреннюю температуру достаточно высокой, чтобы предотвратить замерзание этих труб.

  3. Ручная вода

  Открытие кранов и подача небольшой струйки воды может помочь предотвратить повышение давления в трубах. Если лед начинает образовываться, небольшой поток жидкости также поможет ему растаять.

  «Горячая вода обычно замерзает быстрее, чем холодная, — объясняет Джозеф Вуд, член Экспертного совета, мастер-сантехник и основатель Boston Standard Company. «Это кажется нелогичным, но это правда! По этой причине убедитесь, что вы используете как горячие, так и холодные линии».

  4. Подготовьте свой дом к зиме

  Подготовка дома к зиме — хороший способ защитить водопровод, особенно в сезонных, пустующих или редко посещаемых домах.

  Winterization techniques include:

  • Sealing cracks

  • Having a professional check on your furnace or boiler

  • Cleaning out gutters

  • Replacing batteries in detectors

  • Unplug appliances

  • Добавьте изоляцию к любым уязвимым трубам/областям

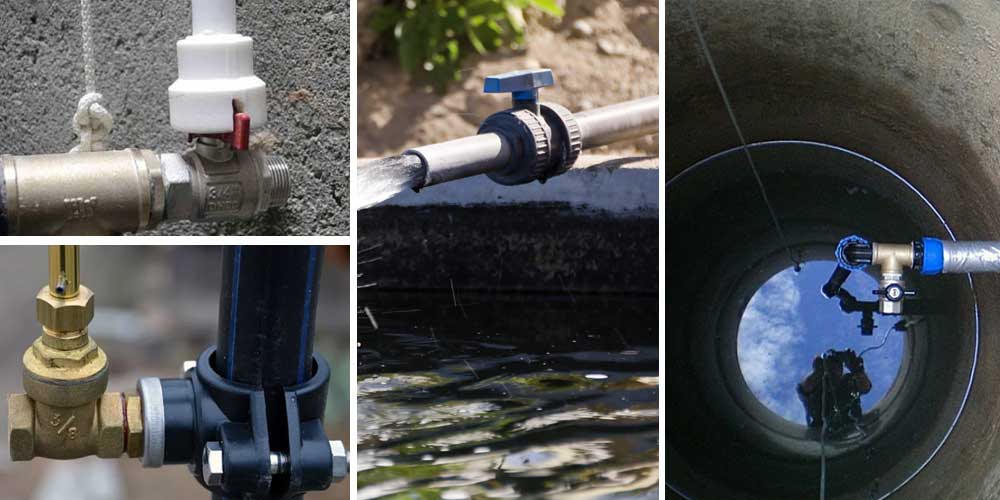

  Если вы будете отсутствовать дома в течение нескольких недель или месяцев, рекомендуется перед отъездом отключить воду и слить воду из труб или проконсультироваться с сантехником, чтобы разобрать арматуру, в которой может остаться вода. (Трубы могут замерзнуть и повредиться даже при отключенной воде.)

  5. Прокладывайте трубы PEX внутри дома

  Тем, кто занимается проектированием новых домов или модернизацией водопроводной системы в доме, следует проявлять инициативу в отношении труб PEX. направляя их через интерьер вашего дома, а не снаружи. Опять же, сначала проконсультируйтесь с сантехником. Проведение водопроводных линий в некондиционируемых помещениях противоречит кодексу, но такое случается. Если у вас возникла эта проблема, исправьте ее немедленно.

  Как правило, лучше всего прокладывать трубы в помещениях, которые будут поддерживаться при температуре ниже точки замерзания, предпочтительно внутри стены, которая хотя бы одной стороной обращена к отапливаемому жилому помещению.

  Как разморозить трубы PEX

  Если ваши трубы PEX уже превратились в фруктовое мороженое, вот что вы можете сделать, чтобы разморозить их: пустой

• Держите фен на расстоянии нескольких дюймов от замерзших труб

• Проверяйте пальцами каждую пару секунд, не оттаяла ли она.

Если вы заметили трещину в трубопроводе PEX, вам следует вызвать местного сантехника. Часто неправильная установка или ремонт труб PEX приводят к дальнейшим проблемам, которые в конечном итоге могут стоить вам дороже в долгосрочной перспективе.
