Как правильно подключить бойлер — Блог Romstal

Бойлер – это один из самых популярных приборов не только в современных частных домах, но и в квартирах. Ведь отключение горячей воды – это стандартная практика в Украине. А бойлер может обеспечить горячей водой круглогодично. При этом с новыми тарифами на горячую воду, многие переходят на бойлер из расчета экономичности.

При такой популярности продукта, очень часто возникает вопрос, как правильно подключить бойлер в условиях квартиры или частного дома. Давайте рассмотрим, как правильно подключить бойлер в квартире.

Установка бойлера происходит в несколько этапов:

1) На стене, куда Вы планируете установить бойлер, нужно сделать предварительную разметку (например, маркером). Для этого, Вам необходимо знать какое расстояние между отверстиями для крепления в бойлере. Потом сделать необходимые отверстия в стене для крепежа. Правильное подключение бойлера предусматривает наличие устойчивого крепления.

2) После того, как бойлер закреплен на стене, нужно бойлер подключить. Если уже есть места для подключения бойлера, Вам потребуется всего лишь соединить ввод и выход бойлера с помощью шланга или трубопровода(метал или пластик).

3) Далее нужно позаботиться о герметизации. Если подключение бойлера гибкими шлангами, то герметизация будет происходить с помощью резиновой прокладки. Если подключение бойлера к водопроводу происходит с помощью трубы, тогда необходимо применить паклю(или аналоги).

4) Для того, чтобы холодная вода поступала в бойлер необходимо поставить клапан, который будет нормализировать давление непосредственно в конструкции бойлера. Чаще всего, предохранительный клапан для бойлера идет в комплекте, но если нету, то необходимо приобрести его.

5) Если выводов нет, но нужно будет сделать их монтаж. Конечно, Вам будет легче, если трубы системы сделаны из пластика. Если же трубы металлические, то нужен будет определенный переходник.

Перед стартом работы нужно обязательно отключить воду и вырезать участок трубы непосредственно в месте установки тройника. И после сделать отводы непосредственно к бойлеру.

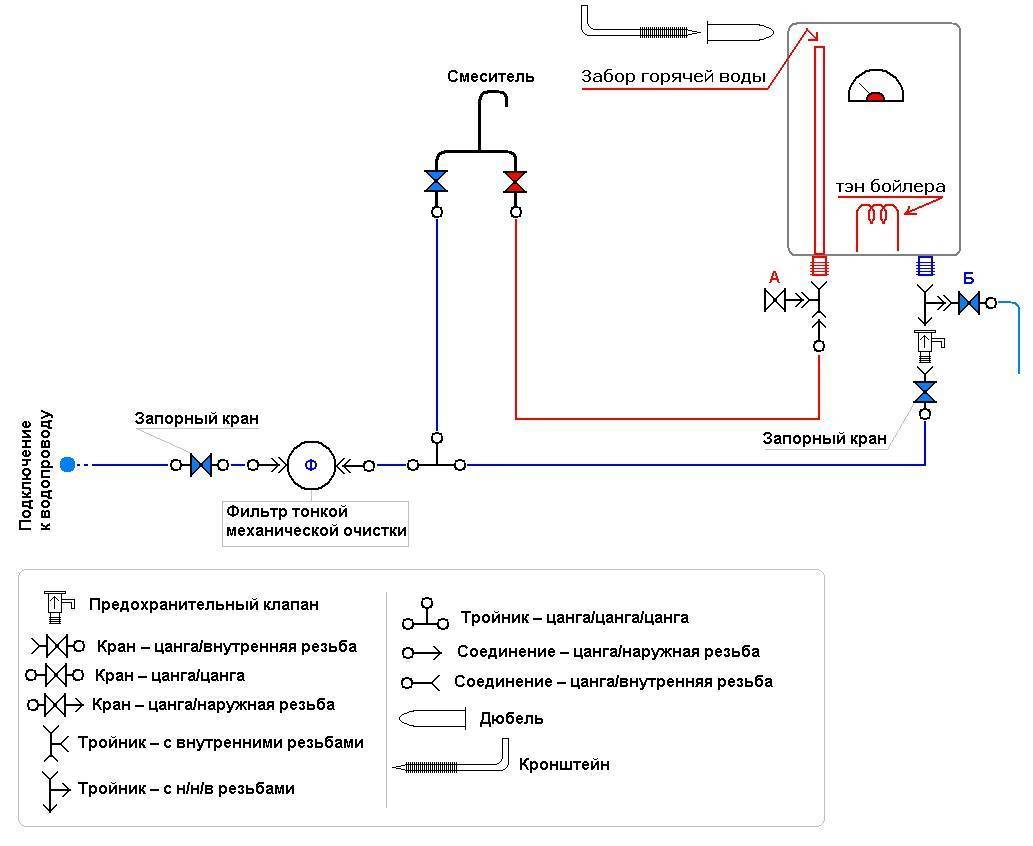

Подключение бойлера к водопроводу это важнейший этап подключения. Его необходимо проводить очень внимательно, или же доверять профессиональным монтажникам.

Как подключить бойлер в к воде? После того, как Вы подключили холодную воду, нужно заняться подключением крана горячей воды непосредственно к выходу на бойлере. Потом нужно открыть водопровод и открыть оба крана, таким образом, выпустив весь воздух. После воздуха должна пойти вода. Будьте внимательны и смотрите, не идет ли протекание.

После того, как Вы убедитесь, что подключение бойлера к водопроводу прошло успешно, можно заняться подключением бойлера к сети. Тут может быть два варианта:

· подключение к розетки

· подключение к отдельному автомату

Подключение бойлера к электросети зависит от Ваших предпочтений и от типа помещения. Для некоторых квартир возможно только подключение к отдельному автомату, поскольку есть риск постоянного выбивание розетки. Также, при подключение бойлера к электросети мы рекомендуем заранее проконсультироваться у электрика, который сможет подсказать как это сделать лучше.

Как установить бойлер аристон? Обратите внимание, что к каждому бойлеру идет индивидуальная инструкция, в котором указывается:

· количество отверстий, которые нужно сделать в стене для монтажа

· тип и количество креплений

· какая последовательность подключения шлангов

· какое дополнительное оборудование необходимо для успешной эксплуатации бойлера

В любом случае, если Вы хотите качественно установить бойлер – лучше доверьте этот вопрос професиональным монтажникам. А мы поможем Вам подобрать все необходимое для монтажа по лучшей цене и качеству. За дательной информацией просьба обратиться к Вашему личному менеджеру: 050-414-37-72.

Как установить и подключить водонагреватель

Для кого эта статья?

Если вы только купили бойлер, неважно какого бренда Thermex, Electrolux, Ariston, Edisson, ATT, Atlantic, Timberk или любого другого, и у вас есть вопросы по его установке или подключению, эта статья для вас!

Помимо этого, прочитав статью вы не только сами сможете установить водонагреватель, но и проконтролировать работу мастера.

Мы, конечно, рекомендуем, чтобы все работы по ремонту и монтажу бытовой техники, в том числе стиральных машин, холодильников и т.д., производил квалифицированный специалист.

Меры безопасности

Электробезопасность гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими правилами монтажа электроустановок.

Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества.

При монтаже и эксплуатации не допускается:

включать электропитание, если теплообменник прибора не заполнен водой;
снимать защитную крышку при включенном электропитании;
использовать сменные детали и узлы, не рекомендованные производителем;
использовать прибор без заземления;
включать в водопроводную сеть с давлением больше 6 атмосфер;
подключать прибор к водопроводу без предохранительного клапана;
сливать воду из бака при включенном электропитании;
изменять конструкцию и установочные размеры кронштейнов изделия.

Этапы установки и подключения бойлера

Подготовка стены

Необходимо

просверлить в стене отверстия для анкеров.
закрепить анкерные крюки в стене.

Крепление должно выдерживать двукратный вес бойлера с водой.

помните, что при обслуживании прибора расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 50 см;
желательно, чтобы он был установлен максимально близко от места использования горячей воды для сокращения потерь тепла в трубах.

Монтаж на стену

Прибор вешается за кронштейны корпуса на предварительно закрепленные в стене крюки анкеров.

обратите внимание, что установку производят точно в соответствии с его конструкцией. Вертикальные или горизонтальные патрубки должны быть расположены именно так, как рекомендуется в данной модели!
следите, чтобы монтаж крюков на стене исключал самопроизвольное перемещение устройства.

Подключение к водопроводу

Обязательно необходимо установить предохранительный клапан на входе холодной воды, помеченном синим кольцом. Клапан закрутить на 3,5–4 оборота, обеспечив герметичность соединения водоизолирующим материалом.

в качестве водоизолирующих материалов может использоваться лен, лента ФУМ или подобные материалы
установка предохранительного клапана — очень важный момент процесса монтажа. Эксплуатировать устройство для нагрева воды без предохранительного клапана не рекомендуется!
подключать прибор к водопроводной системе допускается с помощью современных трубопроводов (металлопластик, полипропилен, сшитый полиэтилен и т. д). Монтаж водопроводных сетей должны производить квалифицированные специалисты

Заполнение бака

После подключения к водопроводной системе сначала нужно перекрыть запорный кран на подводке стояка горячего водоснабжения, далее открыть краны подачи холодной и горячей воды на бойлере и открыть кран горячей воды на смесителе, чтобы обеспечить отток воздуха из прибора. Бак считается заполненным водой, когда из смесителя непрерывной струей потечет холодная вода.

если бойлер устанавливают в местах, не снабженных водопроводом, допускается подавать воду из вспомогательной емкости, размещенной на высоте не менее 2 метров от верхней точки водонагревателя, или с использованием насосной станции
для облегчения обслуживания рекомендуется установка сливного вентиля
если давление в водопроводе превышает 6 бар, то на входе перед устройством нужно обязательно установить редуктор, который снизит давление воды до нормы

Включение

Чтобы включить прибор достаточно просто вставить вилку в розетку и установить требуемую температуру выше 35°С.

перед включением бойлера следует убедиться, что бак заполнен водой

Установка нового водонагревателя

< Назад

Информация на этом веб-сайте является дополнением к печатным инструкциям, прилагаемым к вашему водонагревателю. Чтобы снизить риск повреждения имущества, серьезной травмы или смерти, прочтите и соблюдайте все этикетки на водонагревателе, а также инструкции по технике безопасности в печатном руководстве пользователя.

Шаг 1: Инструменты

Нож для коробок
Мыло для ручного мытья посуды или детские мыльные пузыри
Ручная тележка или тележка для бытовой техники
Щетка с мягкой щетиной
Маркер
Водопроводная лента или состав для стыков труб, одобренный для герметика для питьевой воды и газа.
Труборез
Гаечный ключ, дрель и гаечные ключи

Шаг 2: Расходные материалы

Сливной поддон
3
004 Для домов с медными трубами рассмотрите возможность приобретения комплекта для установки газового водонагревателя
(можно приобрести в хозяйственных магазинах и бытовых центрах) с компрессионными фитингами, которые не требуют пайки.
Термостатические смесительные клапаны

Шаг 3. Откройте коробку и извлеките водонагреватель

Шаг 4. Прочтите и следуйте печатным инструкциям по установке перед началом.

Прочтите все этикетки на водонагревателе.

Вы несете ответственность за обеспечение соответствия установки национальным, государственным и местным строительным, сантехническим и электрическим нормам.

ВНИМАНИЕ: Если вы не уверены, что сможете правильно и безопасно выполнить установку, обратитесь за помощью к квалифицированному специалисту.

Шаг 5. Установите металлический дренажный поддон

Шаг 6. Установите водонагреватель в дренажный поддон

Установите водонагреватель в дренажный поддон. Установите водонагреватель на место, стараясь не повредить сливной поддон.
ОСТОРОЖНО: Водонагреватели тяжелые. Используйте двух или более человек для снятия или установки водонагревателя, если у вас нет тележки для прибора. Невыполнение этого требования может привести к травме спины или другим травмам.
Убедитесь, что вокруг водонагревателя имеется достаточный доступ и пространство для будущего обслуживания.

Шаг 7: Установите предохранительный клапан температуры и давления

Большинство предохранительных клапанов температуры и давления (T&P) устанавливаются на заводе. Если предохранительный клапан T&P находится в отдельной коробке, его необходимо установить в отверстие с пометкой «Предохранительный клапан T&P». Используйте новый предохранительный клапан T&P, поставляемый с вашим новым водонагревателем. Не используйте повторно старый.
ВНИМАНИЕ! Во избежание серьезной травмы или смерти от взрыва установите предохранительный клапан T&P (если ваш водонагреватель не установлен на заводе) и выпускную трубу в соответствии с напечатанными инструкциями по установке.

Шаг 8. Установите выпускную трубу

Установите выпускную трубу. Сливная труба должна иметь внутренний диаметр не менее 3/4 дюйма и иметь наклон для обеспечения надлежащего дренажа. Установите его, чтобы обеспечить полный дренаж.
Напорная труба должна выдерживать без деформации 121°C (250°F). Используйте только медные трубы, трубы PEX или CPVC. Не используйте другие типы труб, такие как ПВХ, железные, гибкие пластиковые трубы или шланги любых типов.
Заделайте сливную трубу на высоте не менее 1 дюйма и не более 6 дюймов над стоком в полу или снаружи. Не сливайте сливную трубу в дренажный поддон; вместо этого подключите его к соответствующему стоку.
В холодном климате оканчивайте сливную трубу внутри здания до соответствующего дренажа. Наружные стоки могут замерзнуть и заблокировать сливную линию.
ВНИМАНИЕ! Не размещайте никаких клапанов или других ограничений между баком и предохранительным клапаном T&P. Не закрывайте крышкой, не блокируйте, не затыкайте и не вставляйте какой-либо клапан между предохранительным клапаном T&P и концом выпускной трубы. Не вставляйте и не устанавливайте переходник в напорную трубу.

Шаг 9: Установите запорный клапан

Если он еще не установлен, установите ручной запорный клапан на линию холодной воды, которая питает водонагреватель. Установите запорный клапан рядом с водонагревателем так, чтобы он был легко доступен. Используйте только полнопроходные шаровые или задвижки, совместимые с питьевой водой.
Этот шаг зависит от расположения вашего водонагревателя и трубопровода. Ознакомьтесь с инструкциями по установке.

Шаг 10. Установка термостатических смесительных клапанов

Установите термостатический смесительный клапан в каждой точке использования (например, кухонная раковина, раковина в ванной, ванна, душ) в соответствии с инструкциями производителя клапана.
Для водонагревателей, которые питаются от солнечной системы нагрева воды (или любой другой системы предварительного нагрева), всегда устанавливайте термостатический смесительный клапан или другое устройство ограничения температуры на линии подачи воды на входе, чтобы ограничить температуру воды на входе. до 120°F.
ВНИМАНИЕ! Горячая вода может мгновенно вызвать серьезные ожоги, что может привести к серьезной травме или смерти. Установите термостатические смесительные клапаны в каждой точке использования, чтобы снизить риск ошпаривания.

Шаг 11. Установка воздушного фильтра

После размещения водонагревателя в месте установки установите круговой воздушный фильтр (поставляется с водонагревателем), если он еще не установлен. Круговой воздушный фильтр устанавливается вокруг основания устройства. Не включайте водонагреватель без установленного чистого воздушного фильтра.
Соедините концы секций фильтра вместе, чтобы сформировать одну длинную секцию. Оберните эту секцию вокруг основания водонагревателя и соедините в ближайшей точке соединения, соответствующей вашему водонагревателю. Если ваш водонагреватель имеет бак небольшого диаметра, возможно, потребуется использовать обе внутренние точки подключения.
Воздушный фильтр требует периодической очистки для обеспечения правильной работы водонагревателя. См. раздел Техническое обслуживание для получения рекомендаций по очистке воздушного фильтра.

Шаг 12. С гибкими соединителями проще работать

Чтобы упростить снятие водонагревателя для обслуживания или замены, используйте компрессионные фитинги для соединения водопроводных труб. Если вы паяете медные трубы, используйте диэлектрические муфты для соединения труб с водонагревателем.
Доступны монтажные комплекты с гибкими соединителями из нержавеющей стали и компрессионными фитингами, которые не требуют пайки. А многие гибкие соединители содержат встроенную диэлектрическую арматуру. Используйте фитинги, соответствующие типу трубы в вашем доме. Используйте медную трубу, трубу PEX или CPVC. Не используйте железные или ПВХ трубы.
ВНИМАНИЕ: Не припаивайте трубы, когда они присоединены к водонагревателю. Входные и выходные патрубки водонагревателя содержат неметаллические детали, которые могут быть повреждены.

Шаг 13. Тщательно измерьте трубы

Шаг 14. Отрежьте водопроводные трубы по длине

Шаг 15. Установите компрессионные фитинги

Подсоедините подачу холодной воды с помощью переходника с резьбой 3/4″ NPT к выходному патрубку водонагревателя с маркировкой «C» (ХОЛОДНАЯ).
Подсоедините подачу горячей воды с помощью переходника с резьбой 3/4 дюйма NPT к выходному патрубку водонагревателя с маркировкой «H» (HOT).

Шаг 18. Проверьте водопроводные трубы

Шаг 19. Просушите соединения труб

Шаг 20. Включите подачу холодной воды

Шаг 21. Снимите аэратор

Чтобы удалить воздух из бака и дать баку полностью заполниться водой, выполните следующие действия:
Снимите аэратор на ближайшем кране горячей воды. Это позволяет вымыть из труб любой мусор в водопроводной системе.

Шаг 22. Откройте кран с горячей водой

Шаг 23. Закройте кран с горячей водой и замените аэратор

Шаг 24. Проверьте наличие утечек

Шаг 25. Установите вытяжной колпак

Шаг 26. Закрепите вытяжной колпак

Шаг 27. Присоедините и закрепите вентиляционную трубу

Присоедините имеющуюся в доме вентиляционную трубу к выпускному отверстию вытяжного колпака с помощью утвержденного вентиляционного адаптера.
Прикрепите вентиляционную трубу к вытяжному колпаку с помощью винтов для листового металла.
Убедитесь, что вентиляционная система вашего дома соответствует печатному руководству по эксплуатации и находится в хорошем состоянии.

Шаг 28. Снимите крышку с газовой трубы

В монтажный комплект входит гибкий газовый соединитель с компрессионными фитингами для подключения газовой трубы дома к газовому регулирующему клапану водонагревателя. Следуйте инструкциям по установке комплекта, чтобы присоединить гибкий газовый соединитель.
Для резьбовых соединителей труб из железа или стали требуется герметик для соединения труб или сантехническая лента, одобренная для топливного газа. При использовании герметика для соединения труб не забудьте оставить чистыми две последние резьбы.
Снимите колпачок с газовой трубы.

Шаг 29. Установите соединение

Установите соединение.

Шаг 30. Установите капельницу

Шаг 31. Установите гибкий соединитель газопровода

Шаг 32. Нанесите раствор мыльных пузырей нанести смесь мыла для мытья рук и воды или детского мыльного раствора на все соединения газовых труб и на гибкий газовый соединитель (если он используется).

Чтобы приготовить раствор для мыльных пузырей, возьмите 1 часть средства для мытья посуды и 15 частей воды.

Шаг 33.

Включите клапан подачи газа

Шаг 34. Поиск утечек газа

Внимательно проверьте наличие утечек (которые проявляются в виде небольших пузырьков).
Продолжайте наносить большое количество раствора мыльных пузырей.
При обнаружении утечек перекройте подачу газа, затяните негерметичное соединение и повторите проверку.

Шаг 35. Установка изоляции на водопроводные трубы

Установите изоляцию (или нагревательную ленту) на водопроводные трубы, особенно если в помещении, где проводится установка, температура ниже нуля.
Изоляция трубы горячей воды может повысить энергоэффективность.

Шаг 36: Зажгите водонагреватель

Убедитесь, что подача газа включена.
Зажгите водонагреватель, следуя инструкциям на этикетке водонагревателя.
Поскольку водонагреватель новый, в газовой трубе будет воздух. Может потребоваться несколько попыток зажечь пилот.

Шаг 37:

Шаг 38:

Шаг 39: Настройка температуры

ВНИМАНИЕ! Горячая вода может мгновенно вызвать серьезные ожоги, что может привести к серьезной травме или смерти. Установите термостатические смесительные клапаны в каждой точке использования, чтобы снизить риск ошпаривания.
Прочтите и соблюдайте предупреждения об ожогах на водонагревателе и в руководстве пользователя.
Установите термостат на водонагревателе в положение «ГОРЯЧИЙ», что составляет примерно 120°F градусов.
Вы можете установить температуру термостата выше 120°F, если установите термостатические смесительные клапаны в каждой точке использования и установите их на 120°F или ниже.

Шаг 40. Проверка температуры воды

Проверьте температуру воды в нескольких точках вашего дома (например, в смесителе для ванны, душе или раковине унитаза) и при необходимости отрегулируйте термостатические смесительные клапаны.

Previous: Демонтаж старого водонагревателя

НЕТ горячей воды

Водонагреватель протекает

Недостаточно горячей воды

Соединения проводки для электрического водонагревателя

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Что представляют собой электрические соединения водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

Видео по электрике №1

Автоматический переключатель резерва генератора
и подпанель электрической цепи

Посмотрите мой канал на YouTube и подпишитесь на мои видео
» СпроситеЭлектрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео

будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электрический водонагреватель
Электрика Вопрос: Как подключить водонагреватель на 50 галлонов?

Подключаю электрический водонагреватель к распределительной коробке. У меня есть водонагреватель A. O. Smith 50 Gal с красным и черным проводом. Электрическая распределительная коробка имеет красный, черный, белый и заземление. Пожалуйста, дайте совет.

История: Перри, разнорабочий из Эль-Миража, Аризона.
Дополнительные комментарии: Отлично.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Перри.

Как подключить водонагреватель

Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным электриком.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите контур водонагревателя, выключите его и затем пометьте его примечанием, прежде чем выполнять какую-либо проводку.
Специальные материалы: разъемы для проводов подходящего размера и заглушка.

Электрические соединения водонагревателя на 50 галлонов

Определите контур водонагревателя и убедитесь, что он выключен.
Если входящая электрическая цепь имеет черный, красный, белый и заземляющий провод, тогда белый или нейтральный провод закрыт и не подключен, если только для вашего водонагревателя не требуется отдельный нейтральный провод.
Неизолированный заземляющий провод входной цепи сгибается в форме крюка по часовой стрелке, помещается под зеленый винт заземления и плотно закрепляется. Этот винт расположен внутри распределительной коробки водонагревателя, или водонагреватель может иметь зеленый провод заземления, который можно использовать.
Типичный водонагреватель на 240 вольт имеет красный и черный провод, расположенный в распределительной коробке в верхней части водонагревателя.
Провода входной цепи и провода водонагревателя обычно черного и красного цвета и сращиваются или соединяются вместе, цвет в цвет, с помощью красных или серых гаек.
Если проводка входящей электрической цепи не имеет отдельного красного провода, то белый провод может быть использован в качестве второй цепи 120 вольт 2-полюсной цепи 240 вольт и должен быть обозначен черной или красной обмоткой изолентой перманентного маркера. Если вы не уверены в входной цепи, ее должен проверить электрик с помощью тестера напряжения.

Подробнее об электропроводке

Все об электрических распределительных коробках
Электрический код для количества проводов в распределительных коробках

Как установить электрические провода в доме

Для получения дополнительной информации о электрической схеме на 220 В
Схема подключения на 220 В

Эта ссылка полезна как a Разнорабочий
Электромонтаж своими руками

Не пропустите следующие ресурсы: Обучающие видеоролики
Видео по электромонтажу

Следующее также может быть вам полезно:

Видео по электрике #2

Как подключить розетку GFCI

без провода заземления

Посмотрите мой канал на YouTube и подпишитесь на мои видео
» СпроситеЭлектрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Отображается в конце этого видео
Продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
включает в себя:
Проводные выходы GFCI
Проводные домашние электрические цирки
120 Вольт и 240 ОТЛЕТЫ 9053 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9005 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003. 3-жильный и 4-жильный кабель сушилки и выход для сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Методы прокладки проводки для модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.
