Дюбели, виды дюбелей, описание дюбелей

Что из себя представляет и как выглядит дюбель?

   Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем — манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
   Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.
   Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.
   Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
   У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
материал:

— Дюбель под гипсокартон
— Дюбель под бетон
— Дюбель под пенобетон
— Дюбель под газобетон и др.

   В нашем интернет-магазине «Крепежный двор» очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель — это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал. Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно — монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

Многие задаются вопросом какие бывают дюбеля?









   Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:
1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание. Применяется в полнотелых материалах — бетон, кирпич, камень.

2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)
Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях.

Выполнен из полипропилена.

5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида — дюбель с бортиком и дюбель потай.
Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

6. Дюбель потолочный. Два вида — дюбель с бортиком и дюбель потай.
Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

7. Дюбель гвоздь (дюбель под гвоздь)


Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя. У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале — бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах — это дюбель с манжетой и дюбель потай, с прессшайбой.

9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).
Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет — дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

10. Дюбель кровельный (для гидро и теплоизоляции)
Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.
При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик. Они представлены у нас с двумя видами гвоздей — металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые — плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

12. Дюбель кровельный винтовой
Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

13. Дюбель для пенобетона (дюбель нейлоновый)
Нейлоновый дюбель, представлен у нас двумя цветами — дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый — цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

14. Дюбель Driva (дюбель для гипсокартона)
При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.

Цвет дюбелей тоже довольно широк:

— Дюбель белый
— Дюбель черный
— Дюбель синий
— Дюбель красный
— Дюбель оранжевый

Теги Дюбель дюбель усиленный хороший дюбель дюбель потай дюбель распорный дюбель для газобетона дюбель нейлоновый дюбель ежик дюбель бабочка дюбель driva Дюбель полипропиленовый дюбель чапай дюбель гвоздь дюбель с бортиком дюбель универсальный

Виды дюбелей, их применение и правильный выбор

Содержание

  1. Что представляет собой забивной дюбель
  2. Составные части и конструктивные особенности
  3. Главные достоинства
  4. Какие бывают дюбеля – разновидности и классификация
  5. Виды дюбелей и их применение по способу фиксации
  6. Виды дюбелей по методу монтажа
  7. Из какого материала изготавливается дюбель пробка
  8. В каких областях применяется дюбель анкер
  9. Как выбрать металлический распорный дюбель и другие виды крепежа
  10. Похожие статьи:

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

  • тяжелых марках бетона;
  • блоках из пористых композитов;
  • гипсокартонных листах;
  • различных видах кирпича;
  • шлакобетонных блоках;
  • штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

  • наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
  • внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.
Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

  1. Забивается цилиндрический элемент в подготовленный канал.
  2. Ввинчивается во втулочное отверстие монтажный элемент.
  3. Цанговый механизм при ввинчивании самореза или болта расширяется.
  4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

  • рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
  • крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

  • верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
  • рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.
Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

  • уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
  • увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

  • элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
  • распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
  • прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

  • способ фиксации;
  • метод установки;
  • материал втулки;
  • область применения;
  • материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

  • изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
  • крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
  • крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

  • полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
  • полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
  • полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.
Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

  • нержавеющей стали;
  • оцинковки;
  • сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

  • стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
  • специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

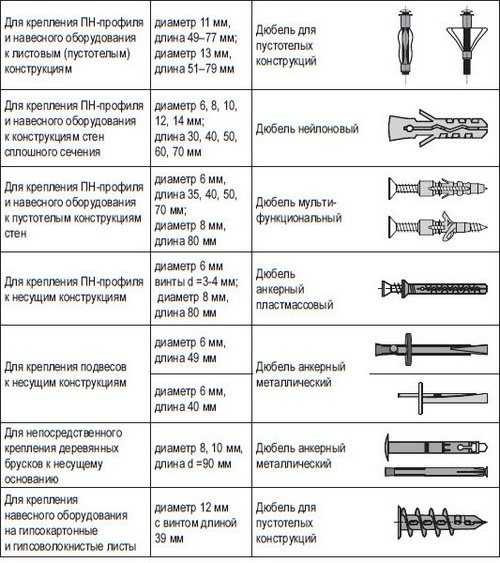

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

  • материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
  • действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.





Как вам статья?

Как выбрать дюбель?

Если вы посмотрите на дюбели в каталогах или на веб-сайтах, вы увидите множество разных вещей, таких как порода дерева, из которой изготовлены дюбели, а также твердая или мягкая древесина.



Хорошо иметь много информации, но какая из этих частей информации важна?
