Вибрационный насос это насос: Насосы вибрационные: основные характеристики и параметры

Updated on Leave a Comment on Вибрационный насос это насос: Насосы вибрационные: основные характеристики и параметры

Вибрационный насос это насос: Насосы вибрационные: основные характеристики и параметры

Содержание

Насосы вибрационные: основные характеристики и параметры

  Вибрационный насос — бытовой насосный агрегат, это очень простая конструкция по изготовлению, элементарная при сборке. Насос вибрационный при соблюдении инструкции по эксплуатации не доставляет особых проблем и хлопот потребителю.
Конструкция вибрационных насосов на протяжении десятилетий не меняется и для всех вибрационных агрегатов стандартная. Однако, вибрационные насосы изготавливаются на разных предприятиях в России и за рубежом и имеют отличия, иной раз очень существенные.

  Следовательно, надо знать как сделать правильный выбор вибрационного насоса, который должен оптимально отвечать Вашим ожиданиям и потребностям. Среди многообразия вибрационных насосов присутствующих на рынке бытовых насосов кажется сделать это трудно. Однако попробуем разобраться.

  Какие основные технические и эксплуатационные параметры вибрационным насосам присущи:

• номинальный напор подъема воды,
• максимальная подъем воды,
• номинальная подача вибрационного насоса,
• максимальная подача вибрационным насосом,
• потребляемая мощность насоса,
• рабочее напряжение для вибрационного насоса,
• режим работы для вибрационного насоса,
• глубина погружения вибрационного насоса.

  Номинальный напор подъема вибрационным насосом воды, означает, что насос подымает воду с глубины при условии эксплуатации в оптимальном режиме. Данный показатель почти для всех вибрационных насосов составляет 40 метров. Учитывая высоту от погруженного вибрационного агрегата до начала уровня земли, протяженность шланга, потерю в трудах напор, то 40 метров напора для вибрационного насоса не так и мало.

  Максимальный подъем

вибрационным насосом воды, характеризуется максимальным напором. И здесь вибрационные насосы отличаются друг от друга. Обычный стандарт данного параметра — 60 метров. Если Вам говорят что вибрационный насос дает напор максимально больший, то с трудом вериться. Конструкция вибрационного насоса этого не позволяет теоретически.
  Параметры вибрационного насоса лучше визуально смотреть на гидравлической характеристике насоса.

Номинальная подача вибрационного насоса — способность вибрационного насоса перекачивать объем воды в минуту или в час, Стандартный показатель для вибрационных насосов составляет 0,43 м3/час.
Стандартная максимальная подача вибрационным насосом воды — 1,5 м3/ч.

Мощность вибрационного насоса — это показатель производительности к потреблению электроэнергии насосом вибрационным. Чем выше мощность вибрационного насоса, тем больше объема воды Вы должны получить от его работы, одгнако это бывает не всегда так. Часть производителей не выдерживают на производстве стандарты. Однако, с большой мощностью погружной вибрационный насос по обслуживанию и затратам будет дороже в эксплуатации обходиться. Обычная мощность бытовых вибрационных насосов составляет от 200 до 250 Вт, с потреблением тока в пределах 2 Ампер.

   Из всех вибрационных насосов по подачи выделяется насос «Полив». Мощность насоса — 220 Вт. Объем подачи — 0,9 м3/ч, напор — 20 метров. Например, подача двух вибрационных насосов Малыш — будет равна подаче одному насосу «Полив».


  Рабочее напряжение для вибрационного насоса обязательно должно составлять 220 Вольт (+10 или -10 процентов).

Все вибрационные насосы очень требовательны к устойчивому переменному напряжению. Понижение напряжение для вибрационного насоса в зависимости от индивидуальных условий эксплуатации ведет к понижению напора, но увеличивается подача насоса. Увеличение напряжения для вибрационного насоса выше требуемого, оказывает влияние на плохую работу насоса. Возникают незапланированные дополнительные соударения в электроприводе вибрационного насоса, и это может привести к выходу из строя погружного насоса. Могут срывать винты крепления корпуса насоса с электроприводом, ломаться штоки в вибрационных насосах, включая и иные неисправности.
Поэтому, в случае нестабильного напряжения у Вас на дачном участке, в саду или в загородном доме, когда имеются случаи скачков напряжения питания или напряжение не доходить до обязательного 220 Вольт, специалисты рекомендуют обязательно устанавливать стабилизатор напряжения к вибрационному насосу.

  Режима работы вибрационного насоса — параметр продолжительности работы погружного вибрационного насоса, показывает возможность бытового насоса работать непрерывно. С возможностью перерыва для остывания насоса вибрационного. Стандартный режим работы насоса вибрационного составляет 60 минут и 20 минут перерыва.

   Глубина погружения вибрационного насоса показывает, на какую глубину от зеркала воды, потребитель может опустить бытовой погружной насос. Обычно глубина погружения насоса вибрационного составляет 2 или 3 метра.

  Итого, из вышесказанного следует, что выбор вибрационного насоса по техническим характеристикам не очень сложное дело.

Однако, имеются дополнительные параметры вибрационных насосов, о которых обязательно сообщим ниже.

— Необходимо обратить внимание, что вибрационные насосы бывают разных диаметров. На это стоит обязательно обратить внимание, если у Вас имеется скважина с определенным диаметром. Если Вы купите вибрационный насос с внешним диаметром корпуса 98 мм, а у Вас скважина с обсадными трубами 80 мм, то естественно насос вибрационный не подойдет. Погружные вибрационные насосы производятся по внешнему диаметру — 76 мм, (например, насос «Малыш-3»), 98 мм (например, насос Ручеек или насос Малыш), 165 мм ( насос «Полив»). Вибрационные насосы для колодца можно использовать с любым внешним диаметром, т.к. обычно у колодцев большой входной диаметр.

— Вибрационные насосы имеют небольшой вес около 4 или 4,5 кг, они очень мобильны и компактны, что является небольшим преимуществом перед другими погружными скважинными насосами, поверхностными центробежными или вихревыми насосами.

— Учитывая разные индивидуальные условия эксплуатации вибрационных насосов, производители выпускают насосы вибрационные с токоведущим кабелем разной длины — 6, 10, 15, 25, 32, 40, 50 метров. Рекомендуем Вам учитывать длину провода при совершении покупки вибрационного насоса. При этом надо обязательно знать, что многие производители категорически запрещают отрезать вилку насоса на кабеле насоса, для наращивания длины провода. Так как это нарушает целостность насоса и при наступлении гарантийного случая, такой вибрационный насос не попадает под гарантийный ремонт.

— Корпус и электропривод вибрационного насоса многие заводы-изготовители насосов производят из традиционного алюминия (силумин). Свойства алюминия для использования в вибрационном насосы общеизвестны. Алюминий не коррозирует в воде и обладает Важной характеристикой — теплопроводностью. Погружной вибрационный насос из алюминия, в процессе работы прекрасно передает тепло окружающей среде — воде. Остужая насос вибрационный и алюминий предохраняет его избыточного тепла и выхода из строя. (силумин).

— Некоторые заводы-изготовители пытаются частично производить вибрационный насос из пластика. Пытаясь сэкономить на дорогом материале как алюминий. Тем самым быть конкурентоспособным на рынке бытовых насосов путем снижения производственных затрат. Но испытывают определенные трудности при производстве вибрационных насосов из пластика. Пластик очень плохо передает тепло. В процессе эксплуатации имеются случаи трещин корпуса вибрационных насосов. Резиновый обратный клапан погружного насоса работает не стабильно, в виду создания выработки на пластиковом стакане корпуса вибрационного насоса.

Учитывая, что технология производства вибрационных насосов в пластиковом корпусе еще до конца не отработана на некоторых предприятиях, имеет смысл воздержаться от совершения покупки.

— Необходимо обращать пристальное внимание на предприятие выпустивший вибрационный насос. От этого много зависит. Если это солидное предприятие, имеющий большой опыт производства вибрационных насосов, то следует обратить пристальное внимание на данную продукцию. И наоборот, если вибрационные насосы изготовило и пытается продавать неизвестное ранее предприятие — относитесь к этому осторожно. При отсутствии должного опыта такие вибрационные насосы могут преподнести определенный сюрприз — в виду короткого срока эксплуатации.

  Купить вибрационный насос в наше современное время не составляет особого труда, их в магазинах с избытком.

Но если Вы будете обладать должной информацией по бытовым насосам, то мы надеемся, Вы совершите правильный выбор и купите самый лучший вибрационный насос.
  Если Вы испытываете затруднения при покупке и выборе вибрационного насоса, то Вы всегда можете обратиться в «ХозОптТорг» (Ливны) и мы постараемся учитывая Ваши пожелания и требования оказать помощь.

  Обзор по вибрационному насосу
предоставлен «ХозОптТорг» (Ливны)

 Еще по теме:
История создание конструкции вибрационного насоса …
 Обзор и выбор вибрационного насоса …
 Основные характеристики и параметры вибрационного насоса …
Использование вибрационных насосов Ручеек и Малыш в зимнее время …
Схема сборки конструкции вибрационного насоса …
Насос Малыш — главный помощник на даче в саду и огороде! …
Универсальный солдат насос «Малыш»! …

Вибрационный насос: описание, особенности выбора

Выбор насоса для водозабора определяется такими требованиями, как глубина уровня воды, производительность и, что немаловажно, стоимость. Наименьшей стоимостью обладают погружные вибрационные насосы. Их существенным недостатком является низкая надежность, которая, впрочем сглаживается высокой ремонтопригодностью данного типа насосов.

Принцип действия вибрационных насосов.

По принципу действия вибрационный насос представляет собой систему из неподвижного электромагнита и подвижного якоря, который через систему резинового подвеса передает колебания резиновому же поршню. Поршень установлен на границе двух камер – всасывающей и нагнетающей. Всасывающая камера сообщается с наружной водой через обратный клапан. Вода из нагнетающей камеры полается в трубопровод. Частота колебаний поршня составляет 100 Гц (сто раз в секунду), а не 50, как думают многие. Как известно, частота колебаний напряжения сети составляет 50 Гц, но в течение одного колебания переменный ток имеет два максимума – положительный и отрицательный. В обоих случаях якорь притягивается к электромагниту, а становится в нейтральное положение только при переходе напряжения через 0. Таким образом и имеем частоту 100 Гц.


Рис. 2. Устройство вибрационного насоса.

Причины поломок

Низкая надежность обусловлена влиянием вибраций в первую очередь на саму электромагнитную систему. Катушка электромагнита, хотя и выполнена из изолированного провода, но при воздействии колебаний изоляция довольно легко разрушается и происходит замыкание некоторых витков между собой. Поэтому главнейшим требованием при изготовлении насоса является тщательное проклеивание  обмотки электромагнита специальными составами и последующая герметизация катушки в корпусе насоса. Замена катушки является самым трудоемким видом ремонта вибрационного насоса, однако при некотором навыке его вполне возможно осуществить самостоятельно.

Более часто встречаются повреждения резиновых частей подвижной системы и, в первую очередь, поршня. Наиболее часто поршень выходит из строя при наличии в воде твердых частиц или при работе без воды в случае насоса с верхним расположением клапана. Заменить порванный поршень в насосе совсем не трудно. Главное, выполнить регулировку положения поршня на оси якоря по высоте с помощью регулировочных шайб. Даже не зная точных данных по положению поршня, после нескольких попыток нужное положение наверняка будет найдено.
Замена обратного клапана никаких регулировок не требует.

Кроме всего прочего, под действием вибрации ослабляется надежность резьбовых соединений корпуса насоса и его подвижных частей, поэтому совсем не лишней будет регулярная проверка и затяжка болтов и гаек корпуса и поршня.

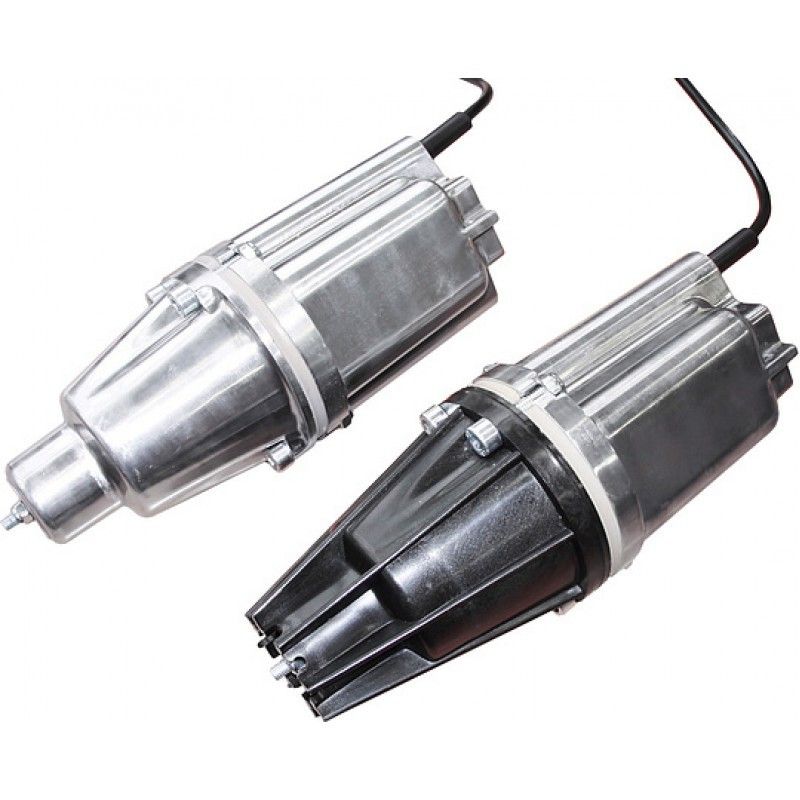

Вибрационные насосы бывают двух видов – с верхним и нижним расположением всасывающих отверстий. Первый тип предпочтителен во многих отношениях. В первую очередь, поршневая система гораздо меньше страдает от воздействия твердых взвешенных частиц, а, во-вторых, при снижении уровня воды, полностью устраняется риск перегрева насоса и, как следствие, перегорания обмоток электромагнита. Возможен только выход из строя резинового поршня, однако, как было сказано выше, его замена существенных трудностей не представляет.

Рис. 3. Насосы с нижним и верхним расположением клапанов.

Бытует мнение, что вибрационные насосы оснащены термодатчиком, устраняющим возникновение перегрева, однако это справедливо только для надежных производителей оборудования. Как свидетельствует практика ремонтов, в большинстве недорогих вибрационных насосов защита от перегрева отсутствует.

Области применения.

Вибрационный насос способен поднимать воду с глубины порядка 40 – 60 м. При отсутствии необходимости в большой производительности их применение является самым оптимальным вариантом, поскольку центробежные погружные насосы имеют гораздо большую стоимость.
Наиболее часто такие насосы применяют для подачи питьевой воды из колодцев в дом, для забора воды из водоемов, для выкачки из воды из затопленных помещений. Отдельным пунктом стоит вопрос использования вибронасосов для подачи воды из скважин. Здесь точки зрения абсолютно противоположны, хотя противники такого применения насосов, в большинстве случаев все-таки правы. Объяснение этому довольно простое. Скважина в нормальном своем состоянии имеет в нижней части естественный фильтр из твердых частиц грунта. При воздействии вибраций, частицы перемещаются, более мелкие заполняют промежутки между крупными и пропускная способность фильтра падает, вплоть до полного прекращения пропускания воды. Происходит заиливание скважины. Даже если насос расположен высоко над нижней границей скважины, вибрации туда доходят без помех, поскольку вода практически не сжимаемая среда. Единственный вариант применения вибронасоса в скважине – это выкачка воды после бурения или ремонта, когда в ней очень много взвешенных частиц. В таком случае, промывку скважины выполняют появления чистой воды вибрационным насосом и немедленно меняют его на центробежный для дальнейшего пользования скважиной. Изначально применять дорогой центробежный насос для промывки не целесообразно ввиду его высокой стоимости и большой вероятностью поломки.

Опасность и причины «сухого хода»

Еще на один момент следует обратить внимание. Как уже было сказано, работа без воды приводит к перегреву электромагнита и насосы с верхним расположением всасывающей системы свободны от этого недостатка. Однако, отсутствие воды в камерах насоса приводит также к так называемому сухому ходу. Не испытывая противодействия со стороны жидкости, подвижная система насоса резко увеличивает амплитуду (размах) колебаний, что приводит к ударам якоря о неподвижный электромагнит. Это проявляется возникновением резкого звенящего звука со стороны насоса. К такому же явлению может привести отсутствие нагрузки на выходе, например, при коротком шланге и расположении насоса близко к уровню земли.

Ключевые слова: вибрационные насосы, насосы для колодца, дренажные насосы

Вибрационный насос (погружной) для воды

В населенных пунктах, в которых есть необходимость забора воды из колодца или скважины актуальным является вопрос приобретения насоса. Для автоматизации процесса выбирают агрегаты высокопроизводительные и надежные.  К таким устройствам относится вибрационный насос.

Устройство и производство вибрационного насоса

Содержание

  • 1 Устройство и производство вибрационного насоса
  • 2 Принцип работы вибрационного насоса
    • 2.1 Вибрационный насос (видео)
  • 3 Разновидность вибрационных насосов для воды
  • 4 Правила выбора вибрационных аппаратов

Электронасос состоит из таких деталей:

  1. Виброблок.
  2. Камера нагнетания.
  3. Амортизатор.
  4. Шайба.
  5. Шток.
  6. Резиновая вставка.
  7. Гайка.
  8. Поршень из резины.
  9. Водяной канал.
  10. Силовой элемент.
  11. Камера всасывания.

Первый элемент отвечает за производительность и экономичность всего вибрационного насоса. Элемент окружен амортизатором и состоит из якоря. Шток прикреплен на якоре в качестве которого выступает магнит П-образный. Из камеры нагнетания происходит поступление воды через каналы в трубопровод.

Амортизатор защищен кольцом из металла. С помощью количества шайб и хода поршня меняется производительность всего агрегата. Удлиненный шток увеличивает производительность за счет уменьшения поперечного сечения. Резиновая вставка выполняет функцию обратного клапана заключающуюся в препятствии вытекания воды которая попала в насос. Напор жидкости снижается за счет отсутствия вставок или загрязнения мусором.

С помощью гайки поршень из резины фиксируется. Продолжительность эксплуатации поршня из резины зависит от чистоты воды. Если в воде большое количество песка, то деталь быстро ломается и ее приходится менять. Вода из камеры проходит через канал. Внутри силовой части расположен сердечник, который заливается эпоксидной смолой и песком кварцевым. Камера всасывания отвечает за всасывание жидкости.

Принцип работы вибрационного насоса

Когда вибрационный насос включается в силовом отделении происходит намагничивание сердечника, который притягивает вибрационную катушку. Воде, через шток, поршень передает движение.

Намагниченность проходит за несколько секунд, и амортизатор отбрасывает шток. Воде передается сжимающее усилие и она находит выход в камеру нагнетания после чего поступает в трубопровод. Этот процесс проходит около ста раз за секунду.

Вибрационный насос (видео)

Разновидность вибрационных насосов для воды

В зависимости от вида забора жидкости существуют два типа устройств:

  • верхнего забора воды;
  • нижнего забора воды.

У первого типа клапан всасывания размещен сверху. У второго-снизу. При заниженном уровне жидкости, насос с верхним забором воды чаще всего приходит в неисправность. Аппарат с нижним забором воды чаще втягивают песок и другие примеси грунта. Такие механизмы чаще перегреваются и ломаются. Для исключения перегрева аппарат должен иметь термозащиту.

Материал корпуса может быть:

  • из алюминиевого сплава;
  • из прочного пластика.

Недостаток первого в подверженности коррозии. Преимущество-прочность. Второй менее прочный, однако не поддается коррозии.

В зависимости от количества клапанов насосы вибрационные делятся на:

  • насос вибрационный с одно клапанный;
  • двух клапанный.

Вибрационный насос с одним клапаном менее мощный нежели двух клапанный.

По странам производителям подразделяются:

  • отечественного изготовления;
  • импортного изготовления.

Импортные аппараты отличаются дороговизной как при покупке так и при обслуживании и ремонте. Отечественные аппараты более бюджетны, по качеству не уступают импортным. Агрегат дачник 2 функционирует при напряжении двести двадцать Вольт. При массе в четыре килограмма создает напор семьдесят метров. При глубине скважины от восьмидесяти метров мощность аппарата снижается.

Устройство является универсальным благодаря эксплуатации как для подачи воды в собственную систему так и для полива огорода, приусадебных участков. При использовании для подачи питьевой воды обязательно снабжается шлангом из пищевой пластмассы или резины.

Вибрационный насос для колодца Патриот при весе три с половиной килограмма обладает производительностью восемнадцать литров в минуту. Мощность-двести пятьдесят Вт, поднимает воду на шестьдесят метров. Марка Патриот выпускает разнообразные модели аппаратов с разными эксплуатационными возможностями и подходящими к различным требованиям.

Вибрационный насос Ручеек, Беларусь, поднимает воду на высоту шестьдесят метров, весит четыре килограмма и работает от сети с напряжением в двести двадцать Вольт. Снабжен металлической петлей для подвешивания. Белоруссия производит агрегаты, отличающиеся высоким качеством и надежностью при низкой стоимости.

Вибрационный погружной насос при установке размещают ниже обратного клапана. Это снижает риск обезвоживания системы. Вибрационный насос размещается вне скважины, поскольку вибрация благотворно влияет на запесочивание. Наличие фильтров для вибрационных насосов способствует защите от попадания песка и частиц грунта в жидкость.

Правила выбора вибрационных аппаратов

Перед тем как приобретать механизм, стоит ознакомиться с признаками качественности.

Важнейшим аргументом качественного аппарата являются показатели его производительности. Производители предлагают модели с показателем критерия до тысячи двухсот литров в минуту. В зависимости от численности проживающих в помещении людей рассчитывается потребление воды, после чего подбирается модель необходимой производительности.

Длина электрического шнура подбирается в зависимости от удаленности электрической розетки. Это обеспечит удобство при использовании аппарата.

Возможность подъема воды на высоту является еще одним важным фактором. Этот показатель варьируется в пределах от сорока до девяносто метров. Чем дальше колодец от места потребления воды, тем показатель выше. При расчете стоит учитывать, что потери давления при поставке воды составляют двадцать процентов. Для точности расчета суммируют глубину погружения агрегата промежуток от зеркала воды до верхнего уровня грунта и продолжительности трубы. Таким образом расчет будет произведен точно, а модель аппарата будет подобрана правильно.

Диаметр скважины или колодца должны соответствовать габаритам устройства. Для правильной эксплуатации механизм должен быть таких размеров, чтоб при его работе, корпус не касался стенок скважины, поскольку это приведет к засорению источника и поломке механизма. Поскольку габариты аппаратов варьируются в пределах от семидесяти шести до ста миллиметров, то колодец должен быть не менее восьмидесяти пяти миллиметров в диаметре.

Постоянный напор зависит от напряжения сети. Когда напряжение низкое, напор значительно падает, когда напряжение высокое, агрегат перегревается и происходит поломка. Для сведения к минимуму таких ситуаций механизмы обеспечиваются термозащитой, что дает возможность эксплуатации при скачках в сети.

Стабилизаторы напряжения обеспечивают продолжительности работы аппаратов без перегрева. Это связано со спецификой режима работы и отдыха механизмов. Они не могут работать непрерывно.

Для эксплуатации в зимний период подойдут модели, имеющиеся прорезиненный провод электропитания. Универсальный вид переходника обеспечивает соединение со шлангом любого диаметра. Для обеспечения постоянной подачей воды к выбору аппарата подходят ответственно и изучают все нюансы.

Вибрационные погружные насосы удачные механизмы для обеспечения водой дачных участков. Выбрав подходящую к своим условиям модель пользователи с радостью получают свободный и постоянный доступ к воде.

Подойдет ли вибрационный насос для скважины?

Cразу после обустройства колодца или скважины возникает вопрос: а чем будем качать воду?
Самый дешевый, неприхотливый и общедоступный вариант — вибрационный насос для скважины. Именно поэтому его выбирают очень многие дачники. Поспрашивайте соседей, как у них устроен водопровод, наверняка услышите: «А у меня Малыш стоит в скважине, а у меня Ручеек», а другой Вам может сказать «Не слушай их всех, для скважины надо центробежный насос ставить». Как же сделать правильный выбор, на что ориентироваться и какие параметры учитывать, давайте постараемся в этом разобраться.

Принцип работы

Чтобы понять, нужен ли вам именно вибрационный насос или может стоит поискать другие варианты, нужно иметь представление о надежности подобных агрегатов, а для этого придется разобраться в том, как он работает.

Устройство вибрационного насоса очень простое. В нем нет крыльчаток и других вращающихся элементов, которые со временем могут выйти из строя (бич насосов другого типа). Подсос воды обеспечивается поступательно-возвратными движениями диафрагмы. Как это происходит?
Если объяснять простыми словами, то есть мембрана/диафрагма, с одной стороны которой находится некий вибратор (электромотор), а с другой – вода. Когда мотор начинает работать, мембрана то изгибается внутрь, то возвращается в изначальное положение создавая вибрацию. Таким образом, получается разница давлений, за счет которой перекачивается вода.

На самом деле все, конечно, не так примитивно. В тот момент, когда на обмотку катушки подается ток, образуется магнитное поле. Это поле втягивает сердечник, который связан резиновым штоком с мембраной/диафрагмой. Мембрана изгибается внутрь, а за ней, в так называемой гидравлической камере, создается разреженное давление. В этот момент вода поступает в эту камеру через клапан. Как только в гидравлической камере появляется вода, срабатывает пружина диафрагмы, которая возвращает ее в начальное положение. Так в камере создается избыточное давление, оно перекрывает клапан, через который вода поступала в камеру, поэтому ей не остается ничего другого как устремиться в ту трубу, которая ведет к потребителю.

Все эти возвратно-поступательные движения являются, по сути, вибрациями, от которых данный вид насосов и получил свое название — вибрационный.

Неоспоримым преимуществом вибрационных насосов является их неприхотливость. В них нет подшипников и вращающихся деталей, которые необходимо было бы смазывать. Также по причине отсутствия вращающихся деталей механизм меньше нагревается, а значит, износ деталей меньше. Вибрационные насосы не боятся щелочной воды, на осях не оседают минеральные соли, их можно эксплуатировать в разных температурных режимах. В общем, все говорит об их надежности и простоте. А компактность и мобильность дают дополнительный плюс.

Но, давайте призадумаемся вот над чем: вибрации, которые заставляют воду заполнять насос и подниматься по шлангу вверх, могут ведь действовать и разрушающе. Собственно, как и любые вибрации. Под их воздействием смещается то, что по идее должно быть статично. Именно поэтому необходимо понять, где можно использовать вибрационные насосы, а где нельзя.

Как можно использовать вибрационный насос:

  1. Для откачки воды из затопленных помещений, подвалов, погребов.
  2. Для откачки воды из строящегося колодца.
  3. Для перекачки воды из бочки или другой емкости. Например, для полива огорода подогретой на солнце водой.
  4. Для подачи воды из эксплуатируемого колодца.
  5. Для подачи воды из открытого водного источника: озера, реки, водоема.


Вы наверняка заметили, что в этом списке
нет варианта использования вибрационного насоса для скважины.
Почему? — спросите Вы. Вон, у моего соседа/кума/свата/сестры стоит и нормально все. Прекрасно, давайте разбираться, почему.

Можно ли использовать вибрационный насос в скважине?

   Насосы вибрационного типа нельзя использовать для работы в скважине на песок или на известняк. И причиной тому не мнение специалистов, а здравый смысл и понимание процессов, происходящих в скважине.

   В скважине не все так просто, как в колодце. Ну что там, бетонные кольца, вода и дно – знай, себе качай, пока вода не закончится. Ну, максимум, что произойдет – это на определенной глубине песок будет от вибраций подниматься и засасываться насосом. В итоге – на выходе вода с песком. Но насос выключили, вода отстоялась и все снова нормально. А со скважиной что?

   Труба, которая опущена в скважину до водоносного слоя, на конце оснащена сетчатым фильтром, в том или ином исполнении. Эта металлическая или полипропиленовая сетка с мелкими ячейками необходима для того, чтобы задерживать взвешенные частицы, которые поступают вместе с водой. Со временем вокруг этой части трубы с сеткой образуется конус из песка. В спокойном состоянии он даже является дополнительным естественным фильтром.

   И тут Вам приходит в голову идея поставить в скважину вибрационный насос. Вы включаете его, и этот конус песка начинает двигаться. Вы, наверняка, наблюдали, как ведут себя мелкие сыпучие породы, если на них воздействовать вибрацией, — они «плывут». Происходит так называемая сепарация породы: крупные частицы песка и кварца (иногда обсыпку вокруг фильтра делают из кварца) поднимаются вверх, а мелкие пылеватые частицы песка опускаются вниз – к фильтру.

    Если частички песка будут больше ячейки сетки, то фильтр забивается и происходит падение дебита скважины. Как говорят люди, качать меньше воды стал. Если же частицы песка оказываются меньше зерна сетки, то они проникают внутрь и заполняют трубу. И здесь есть два варианта:

  1. Первый – песок поднимается вместе с водой, говорят «скважина пескует», т.е. на выходе вода с песком.
  2. Второй вариант – песок забивает полностью трубу, а затем и насос. Тогда говорят «скважина заилилась».

    На самом деле этот термин абсолютно некорректен, но его продолжают использовать, потому что слово приятное. На самом деле происходящий процесс носит название «кальматация фильтра пылеватым песком».
И, увы, это может носить печальные последствия. В лучшем случае насос получится достать из скважины, прочистить, а затем позвать спецов, чтобы они расчистили скважину. В худшем – насос достать уже не получится, и скважина превратится в бесполезную трубу, закопанную в грунте.

Но… не всегда все бывает так ужасно. Очень многое зависит от состава водоносных пород. Чем меньше фракции породы, тем легче они срываются с места и быстрее несутся по направлению к фильтру.

   У моих родственников скважина 15 м успешно эксплуатируется уже 12 лет с насосом Малыш. И все хорошо и никаких нареканий. Только водоносная порода у них состоит сплошь из крупного песка, который не забивает фильтр. А повезет ли вам также? Поставите себе вибрационный насос, пойдет у вас вода с песком, вы скажите: «Так мы сейчас пару ведер мелкого песка откачаем, он закончится и все будет хорошо».

   А что если водоносный слой – однородный мелкозернистый песок или супесь? Тогда подача воды с песком не закончится никогда. А у другого знакомого совсем в другой местности после того как поставил вибрационник, грунт возле скважины обвалился, а затем и часть фундамента дома. Так что в таких вопросах нельзя полагаться на «авось повезет».

  Хочу также отметить, что вибрации насоса могут все же приносить и пользу скважине. Их можно использовать в новых только что пробуренных скважинах для увеличения скорости прокачки, увеличить дебет скважины. От вибраций порода вокруг разрушается и это можно обратить себе в пользу. Только делать это нужно со знанием дела и насос подобрать правильно.

Какие бывают насосы, как выбрать насос для воды? — Гидромашина

  • Главная
  • Статьи

В нашей статье мы хотим рассказать о том, какие типы насосов для воды бывают, как подобрать оптимальный насос для скважины.

Поверхностные насосы предназначены для использования в скважинах или колодцах небольшой глубины, в которых зеркало воды не опускается ниже 8 метров от поверхности земли.

В отличие от поверхностных, погружные насосы позволяют подавать воду с гораздо больших глубин (поэтому их иногда называют «глубинные насосы»), и это является их неоспоримым и главным преимуществом.

По принципу работы погружные (глубинные) насосы разделяют на:

  • вибрационные насосы;
  • центробежные насосы;
  • винтовые насосы;

Вибрационные насосы способны транспортировать воду с глубины до 40 метров и отличаются простотой конструкции и относительно низкой ценой.

Вибрационный насос прост: он не обременен никакими вращающимися элементами, он не требует ни профилактического обслуживания (например, смазки), ни серьезного ремонта.

Вибрационный насос удобен: имея массу всего 4 килограмма, его можно перенести в любой таре (хоть в полиэтиленовом пакете) куда угодно и применить в любом резервуаре, будь то водоем (речка или озеро), колодец (скважина) или даже обычная бочка, а подвесить его можно на тросе из капрона.

Недостатки вибрационного насоса: непродолжительный режим работы, небольшая производительность и напор, вибрация может разрушать стенки скважины.

Преимуществами центробежных и винтовых типов насосов перед вибрационными является следующее:

  • отсутствие шума при работе насоса
  • отсутствие вибрации (вибрация, распространяющаяся в грунте от вибрационного насоса отрицательно сказывается, прежде всего, на производительности самой скважины. Из-за вибрации осыпаются водоносные протоки скважины и она постепенно заиливается и «погибает»)
  • в отличие от вибрационных, эти насосы имеют более широкую линейку типоразмеров в зависимости от мощности двигателя, производительности и напора (высоты подъема воды), благодаря чему, можно подобрать насос для скважины любой глубины и производительности.

Различаются эти три типа насосов, прежде всего, по принципу действия, ну и, по рабочим характеристикам.

Центробежные насосы относятся к лопастным насосам, их принцип работы основывается на взаимодействии лопастей, которыми оснащено рабочее колесо, и потока предназначенной для перекачки воды, что их обтекает. Устройство насоса включает в себя рабочее колесо, состоящее из двух дисков (передний и задний), располагающихся на определенном расстоянии, соединенных лопастями, которые изогнуты в противоположную направлению вращения колеса сторону. Вода перекачивается благодаря центробежной силе. От количества рабочих колес (ступеней) зависит высота напора, поэтому центробежные насосы бывают разной высоты (чем выше насос, тем больше напор).

Преимущества центробежных насосов:
  • имеют наиболее широкую линейку типоразмеров. Номинальная производительность центробежных насосов для скважины с напряжением 220 В варьируется от 1200 литров в час до 4000 литров в час. Номинальный напор от 10 метров до 140 метров. Для нормального водоснабжения жилого коттеджа вполне достаточно производительности 1200 — 2000 литров в час.
  • центробежные насосы более энергоэффективны относительно винтовых и вихревых насосов.
  • центробежные насосы предназначены для продолжительного режима непрерывной работы.

Винтовые насосы (второе название — шнековые) получили свое название от наименования основного рабочего органа насоса — винта (или шнека). Его принцип действия достаточно прост: поступая внутрь, жидкость постепенно нагнетается, в результате чего создается напор и она вытесняется.

Преимущества винтового насоса для скважины:
  • из-за простоты конструкции он имеет невысокую стоимость относительно вихревых и центробежных насосов.
  • создание высокого давления при относительно низкой производительности насоса, что хорошо для низкодебетовых скважин.
  • винтовые насосы более лояльно, чем вихревые относятся к наличию механических примесей в перекачиваемой воде. Более точные параметры заявляет производитель насоса.

После выше изложенного возникает вопрос, так какой же насос для скважины все-таки лучше? Центробежный, вихревой или винтовой??? Все зависит от задачи насоса и рабочих параметров скважины.

Если Вы планируете собрать систему водоснабжения дома или производства и дебет Вашей скважины составляет 1500 литров в час и более, то лучше приобрести центробежный насос.

Если же, дебет вашей скважины совсем невелик (от 400 до 1000 литров в час), то лучше остановится на винтовом или вихревом насосе. НО! Следует очень внимательно подбирать типоразмер насоса, т.к. даже эти типы насосов могут выдавать до 2000 литров в час в зависимости от рабочих характеристик конкретной марки насоса. И обязательно поставьте защиту насоса от работы без воды.

Если же дебет вашей скважины мене 400 литров в час, здесь тоже есть решения, просто нужно более внимательно подойти к вопросу. В отдельных случаях можно поставить винтовой насос и смонтировать его с автоматикой. В некоторых случаях придется поставить накопительную емкость, в которую будет набирать воду насос или по таймеру, или по уровню. Все зависит от индивидуальных условий эксплуатации насоса и потребности в воде.

Теги:

Бытовой вибрационный погружной насос для дачи: как выбрать?

При отсутствии централизованного водоснабжения на дачном участке проблема решается поиском или созданием резервуара с водой и установкой в нем насоса. В качестве источника жидкости могут выступать колодцы, скважины, озера, баки, бассейны. Лучший насос для дачи – вибрационный. Его задача – подъем и перекачка воды на поверхность.

Механизм действия аппарата основан на создании разного уровня давления в нагнетающем отсеке. Основные конструкционные элементы:

  1. Электромагнит, представляющий собой катушку с обмоткой и сердечником. Его предназначение – создание магнитного поля.
  2. Вибрационный узел с якорем и штоком (цилиндрический стержень из стали), провоцирующий возникновение вибраций и приводящий в движение воду.
  3. Корпус с входным клапаном (клапан необходим для впуска воды в камеру насоса и ограничения ее обратного вытекания).

Притягивание стального якоря намагниченной катушкой сердечника с ежесекундной частотой до 100 раз провоцирует движение штока. В результате во всасывающей камере понижается давление и туда начинает поступать вода. Когда шток уходит обратно, на собранную жидкость давит поршень и выталкивает ее к водопроводным каналам.


Сферы применения вибрационных насосных конструкций

На бытовом уровне вибрационные модели насосных установок могут использоваться:

  • для подъема воды из глубинных источников;
  • в качестве альтернативы централизованной системе водоснабжения;
  • при необходимости осушения траншей, подтопленных помещений и котлованов;
  • для оборудования системы полива участка.

С помощью вибрационных насосов можно наладить бесперебойную подачу питьевой воды в дом. Источником может быть бак, цистерна, уличный бассейн, запасы в которых периодически пополняются привозной водой. Если на участке есть возможность выкопать колодец, то насосное оборудование справится с задачей обеспечения водой из него внутри дома и в хозяйственных помещениях. Главное, чтобы диаметр емкости для хранения воды, которую предполагается оснастить погружным насосом с вибрационным типом работы, был не менее 10 см.

Для полива сада и огорода можно воспользоваться ресурсами расположенных вблизи рек и озер. Расстояние от участка до водоема в несколько десятков метров – не препятствие. Для реализации плана по созданию поливочной конструкции достаточно подсоединить к насосу шланг необходимой длины. Для этой цели подходят гибкие армированные шланги, изготовленные из резины или пластмассы.

Оптимальная величина внутреннего диаметра шланга – 18-25 мм, при меньших значениях создается дополнительная нагрузка на насосную конструкцию и существенно понижается производительность. Все элементы системы перекачки воды должны выдерживать давление на уровне 8 атм. Шланг крепится соединительной муфтой или хомутом к выходному патрубку. При желании организовать подачу по стальным или пластмассовым трубам понадобится небольшой отрезок шланга (не менее 2 метров), который будет выполнять роль соединительного звена между насосом и системой водоснабжения.

Откачка воды из подтопленных подвалов или вырытых траншей, колодцев перед чисткой может быть реализована погружным вибрационным насосом. Особенность аппарата в его неприхотливости к внешним условиям работы и качеству жидкостей. Допускается перекачивание воды с высоким уровнем замутненности, повышенным содержанием солей.

Насосы можно использовать для заполнения водой и опрессовки автономной отопительной системы. Алгоритм действий:

  • кран системы соединяется с насосом при помощи гибкого шланга;
  • открывается кран, насос включается;
  • своевременное пополнение запаса воды в емкости с аппаратом и отслеживание данных манометра, показывающих уровень давления в системе;
  • после того, как воздух будет стравлен, давление доводится до необходимого показателя, проверяется система на предмет отсутствия утечек.

Создание вибраций при работе насосного агрегата может стать помехой для его эксплуатации в скважине. Вибрирование аппарата способно вызвать движение почвенных пород вокруг трубы, повышается риск полного или частичного разрушения скважины. Мелкие фракции песка со дна могут забивать насос, перед началом эксплуатации важно исследовать тип грунта на предмет его устойчивости.

Отличительные особенности насосов с верхним и нижним забором воды

Вибрационно-погружные бытовые насосы могут отличаться по методу забора воды:

  1. С верхним забором жидкостей;
  2. С нижним забором воды.

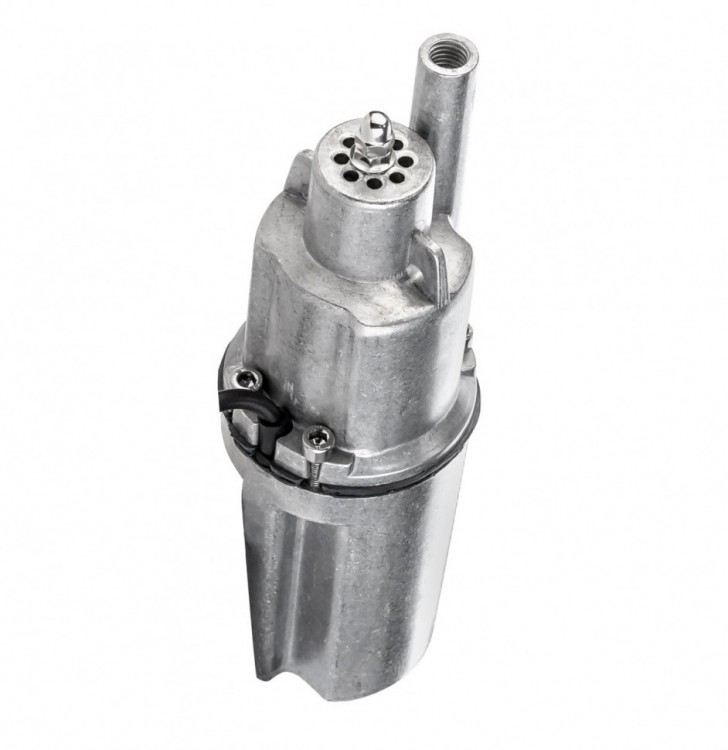

У первых камера для забора жидкости находится сверху, что исключает возможность ее засорения песком и другими мелкими частицами грунта. Их разрешается применять на постоянной основе в открытых источниках и в колодцах. Расстояние от аппарата до уровня дна должно быть не менее 30 см.

Насос с нижним водозабором стимулирует увеличение способности колодцев по водоотдаче. Этот тип конструкции используют при необходимости очистки от донных отложений. В обычных условиях такой вид аппаратов необходимо располагать на удалении от дна на 90-100 см.

По каким параметрам выбирать насос

От правильного подбора модели насоса зависит эффективность его работы и итоговый срок эксплуатации. Приобретаемый аппарат должен максимально соответствовать требованиям его будущих владельцев, поэтому оценивать его необходимо комплексно сразу по нескольким критериям.


Какой должна быть производительность?

Для насосного оборудования параметр производительности измеряется объемом жидкости, перекачанной за час. По этому значению можно выделить три группы насосов:

  • с низкой производительностью – до 360 литров в час;
  • с умеренным уровнем производительности – до 750 литров в час;
  • высокоэффективные – более 750 литров в час.

Чем выше показатель, тем больше и цена на устройство. Поэтому надо произвести примерный расчет суточной потребности в воде, учесть возможности источника водоснабжения. Если потенциал водоотдачи скважины не соотносить с предполагаемой мощностью насосного оборудования, в результате можно получить засорение фильтров или осушение источника.

Как рассчитать нужную высоту подъема?

Высотой подъема характеризуется напор воды. Показатель помогает сориентироваться в величине расстояния, которое может преодолеть поток перекачиваемой жидкости по трубопроводу. Для вибрационных насосов минимальным значением высоты подъема является уровень 40 м. Средний показатель – 60 м, максимально насос может обеспечить подачу воды на расстояния до 90 м.

Определить требуемую величину напора можно путем сложения показателей:

  • глубины нахождения насоса;
  • расстояния между поверхностью земли и зеркалом воды;
  • длины трубопровода.

Для учета непредвиденных потерь рекомендуется добавить 20% от полученного метража.

Оценка уровня безопасности

Под безопасностью понимается наличие дополнительной защиты от перегревов и его последствий. Вибрационный погружной насос может перегреваться в случаях, когда:

  • имел место перепад напряжения;
  • работа проводится в условиях недостаточного количества воды;
  • произошла поломка поршневого элемента.

Для моделей с верхним водозабором профилактической мерой служит постоянное нахождение корпуса аппарата под водой. У насосов с нижним забором оптимальным считается наличие функции автоматического отключения двигателя при значительном перегреве.

Прочие характеристики

Основными материалами для изготовления корпуса являются алюминий (или сплавы из него) и пластик. Первый вариант отличается прочностью, надежностью, его слабая сторона – подверженность окислению. Преимущества пластика – отсутствие риска появления окислительных реакций, коррозионных процессов, но уровень прочности ниже, чем у алюминия.

По глубине погружения все модели ориентированы на значение 7 м. В процессе выбора следует учитывать размер скважины. Насос по внешнему диаметру должен быть меньше, чем емкость с водой, дополнительно необходимо предусмотреть зазор для резиновой прокладки на корпус прибора. Прокладку можно сделать из любого куска резины, ее предназначение – защита агрегата от ударов о стенки колодца или емкости с водой во время работы. Дополнительные характеристики – наличие переходника, длина электрического кабеля и надежность его изоляции.

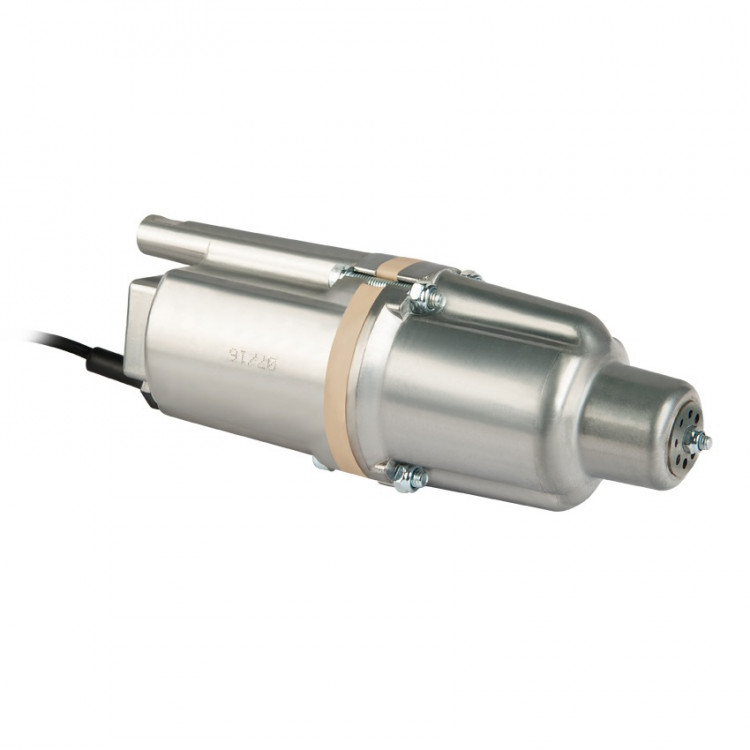

Оптимальное соотношение технических характеристик для насоса определяется индивидуально, исходя из потребностей в каждом конкретном случае. При выборе модели можно ориентироваться на отзывы и мнение других покупателей. Например, вибрационный насос Unipump БАВЛЕНЕЦ БВ 0,12-40-У5, 15м стал самой продаваемой моделью в магазине santechbomba.ru. Причина популярности в том, что аппарат отличается эффективностью и обладает универсальными для многих потребителей свойствами.

Производительность насоса находится на уровне 1000 л/час. По данному показателю устройство относится к высокопроизводительным, его можно использовать в открытых водоемах и он прекрасно подойдет для организации постоянного водоснабжения дома. При глубине эксплуатации на уровне 40 м производительность снижается до 432 л/час.

Агрегат оснащен механизмом нижнего водозабора. Максимальное допустимое температурное значение для перекачиваемой воды находится в пределах +35°С. Для насоса предусмотрена защита от проникновения влаги внутрь корпуса в условиях длительной эксплуатации на глубине более 1 метра.

По уровню максимального напора бытовой насос находится в средней категории, он способен перекачивать воду на расстояния до 80 м. Такого метража в большинстве случаев вполне достаточно. Для рассматриваемой модели насоса внутренний диаметр емкости с водой должен быть не менее 10 см. Длина кабеля – 15 м.


Секрет успеха вибрационных насосов

Вибрационные насосы обязаны своей популярностью простоте эксплуатации, неприхотливости, экономичности и бюджетной цене по сравнению с другими типами насосных агрегатов. В числе преимуществ можно выделить:

  • небольшой расход электроэнергии – для подкачки куба воды с 10-тиметровой глубины потребуется 0,2 кВт;
  • компактность и легкость – его можно переносить без спецприспособлений, в руках, пакете или сумке, допускается установка в малой емкости;
  • высокая производительность и возможность эксплуатации на истощенных источниках;
  • для установки насоса не нужны специальные знания и опыт, все необходимые элементы идут в комплекте с аппаратом;
  • нет необходимости проводить дорогостоящее техническое обслуживание, так как в устройстве нет электродвигателя и вращающихся элементов, простота конструкции обеспечивает высокую износостойкость и долговечность;
  • отсутствие подшипников позволяет обойтись без регулярной смазки конструкционных элементов;
  • прочность корпуса;
  • невысокая цена;
  • многофункциональность – его можно использовать для полива на даче, при организации автономной системы водоснабжения, для откачки и осушения подтопленных помещений или углублений на участке;
  • встроенная термозащита от перегревов;
  • детали изнашиваются медленней, чем у других типов насосов благодаря незначительному нагреву устройства;
  • устойчивость к воздействию минеральных солей, содержащихся в воде, и широкий температурный диапазон для перекачиваемой воды;
  • возможность подъема замутненных вод (исключением являются жидкости, в которых присутствует нефть и нефтепродукты, мелкий песок и грунтовая крошка размером более 4 мм).

Вибрационный или центробежный насос: краткая сравнительная характеристика

Ключевое отличие между центробежными и вибрационными насосными установками в механизме выдавливания воды на поверхность. В вибрационных моделях действие основано на создании электромагнитного поля, в центробежных главная роль отводится электродвигателю, который крутит в камере шестеренку для оказания соответствующего давления на воду. Вибрационные модели выигрывают по простоте обслуживания, но они обладают меньшей производительностью.

Для вибрационного насоса необходимо чередование периодов работы с временем отдыха, центробежный рассчитан на непрерывную эксплуатацию при условии сохранения стабильного напряжения в электросети. Дополнительное преимущество вибрационных агрегатов – их нечувствительность к воздействию мутной и заиленной воды. Но при попадании камешков размером от 3 до 6 мм сокращается срок службы аппарата. В этом случае клапан с поршнем выходят из строя на 15% быстрее, чем при соблюдении правил эксплуатации. Проблема решается заменой неисправных элементов, которая не требует значительных финансовых затрат в отличие от ремонта центробежного агрегата.

Вибрационные насосы – идеальное решение для создания автономного водоснабжения на приусадебном участке, организации системы полива без значительных вложений и текущих затрат. Устройства обладают большим запасом прочности и многофункциональностью. Для продления срока службы достаточно поддерживать в целостности шнур питания, соблюдать нормы непрерывной работы и избегать воздействия повышенного напряжения. Широкий спектр областей применения в сочетании с небольшой ценой удовлетворят самых взыскательных покупателей!

24.07.2017

Возврат к списку

Espresso Shots on a Vibration Pump vs Rotary Pumps

  • Blog Home
  • Articles
  • Reviews
  • Comparisons
  • Tech Tips
  • Quick Tips
  • How To
  • Recipes

Whole Latte Love Blog

  • Comparisons
  •  >   Приготовление эспрессо на вибрационном насосе по сравнению с ротационным насосом

Блоги
