Верстак складной самодельный: Верстак складной своими руками 500 фото, чертежи, инструкции

Содержание

Верстак складной своими руками 500 фото, чертежи, инструкции

стол верстак складной

Рабочий стол верстак нужен в каждом доме, даже если столярные или слесарные работы, это не ваше хобби. Все равно периодически возникает необходимость что-то починить или сделать. Проблема обычно в том, где найти место для такого стола. Лучший выход, это конечно сделать верстак складной своими руками, особенно если он вам нужен не постоянно, а время от времени.



Оптимальный вариант, закрепить откидывающуюся конструкцию к стене, это удобно и надежно. Недостаток – ограниченное пространство для работы. Можно сделать полностью разборный верстак, чтобы была возможность сложить и убрать, а при необходимости разложить. Удобно в том плане, что можно поставить в любом месте и транспортировать не проблема. Но минус очевиден, такая конструкция должна быть очень легкой, то есть перечень работ на таком столе будет довольно ограничен.

В статье представлены разные варианты, выбирайте тот, что больше подходит.


Стол верстак складной

Вот вариант, как сделать стол верстак складной, если есть подходящее помещение. Как вы видите на диаграммах, столешница будет поддерживаться тремя монтируемыми к стене опорами. Каждая опора опирается на шарниры, что позволяет повернуть их вплотную к стене. С убранными стойками, столешница (также крепится на петлях) опускается вниз, чтобы опираться на верхние части опор. Конструкция состоит из трех основных частей — столешницы, опор и настенных креплений. Подвижные детали на стыках соединяются петлями «бабочками». Столешница у этой конструкции получилась тяжелая, но крепкая, поэтому используйте самые надежные дверные петли, какие найдете в хозяйственном магазине.



Каждая опора имеет срез 45°, так убирается острый угол и места больше. Также для каждой опоры предусмотрена защелка для фиксации (как вариант, обычная оконная задвижка).

Еще обратите внимание на фотографию зазора вокруг головки болта, чтобы обеспечить место для торцового гаечного ключа. Внимательно посмотрите на пошаговые фото, там крупно показаны все соединения.

Источник фото www.justmeasuringup.com/blog/building-a-folding-workbench-with-french-cleats

Складной верстак своими руками чертежи

Здесь все просто. Изготовление складного столярного верстака начните с изготовления столешницы, кстати, можно использовать старую дверь, потому что такая цельная плита будет стоить недешево. Затем собираем полку, здесь у нас идут два элемента, верхняя полка и крепление. Просто делаете отверстия и притягиваете полку винтами к стене. Для жесткости под столешницу прикручиваем планку. Потом собираем ножки, способы крепления к столешнице есть разные, можете поинтересоваться в хозяйственном или мебельном магазине или прикрутите на обычные скобы. Затем прикручиваете равномерно три петли, крайние крепите на расстоянии 1 – 1,5 см от края.

В завершении собираете всю конструкцию.

Источник фото www.buildsomething.com/plans/PF20E5BA4E2FD8972/Drop-DownWorkbench

Верстак столярный складной

Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок  который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.

Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей

, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.

Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/

Настенный складной верстак

Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.

Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.

Необходимые инструменты:
Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.

Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

Складной верстак переносной

Здесь представлен портативный, переносной складной верстак, с достаточно большой рабочей поверхностью, но в то же время достаточно компактный, чтобы его можно перевести на легковом автомобиле. Его можно использовать для фрезера, настольной пилы, то есть он достаточно крепкий, чтобы выдержать усилия веса тела к обрабатываемой детали.

Состоит из складных козлов, нижнего стеллажа и двух листов рабочей поверхности. На пошаговых фото показан процесс изготовления и сборки конструкции.

Источник фото www.instructables.com/id/Multi-Functional-Portable-Workbench/?ALLSTEPS

Верстак с дополнительным столом

Интересный вариант столярного верстака. За счет дополнительного стола вы вдвое можете увеличить рабочую поверхность. Меньший стол оборудован колесиками, что позволяет при необходимости выдвигать его, а также легко убирается, если в нем нет надобности. Посмотрите на фото интересное решение для колес, которые можно просто убрать в середину. Также они оборудованы специальными стопорами. В общем на пошаговых фото мастер класса процесс отображен довольно подробно, так что понять не сложно, более подробные нюансы можете узнать на сайте источнике, ссылка под галереей.

Источник фото www.instructables.com/id/2×4-Work-Bench-With-Nested-Rolling-Assembly-Table/?ALLSTEPS

Складной стол для фрезера

Во многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер, как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам.

В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности

Источник фото www.instructables.com/id/Work-Bench-Router-Table/?ALLSTEPS

Раскладной верстак для торцовой пилы

Не все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы, то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.

Источник фото https://www.wilkerdos.com/2014/01/diy-miter-saw-stand/

Откидной стол для подачи циркулярной пилы

Для работы с длинными заготовками иногда необходима дополнительная поддержка, решить этот вопрос можно, изготовив откидной стол для подачи циркулярной пилы своими руками.

На фото представлен пример, как это можно сделать. Стол прикреплен непосредственно к верстаку циркулярной пилы и имеет поворотный механизм. Для изготовления понадобились: торцовочная пила, шлифовальный станок, рубанок, клей, струбцины и электродрель. Кстати, сверлильный станок является гораздо более точным средством для создания отверстий, чем ручные дрели. Если вы будете осторожны, сверло может легко переместиться в сторону от средней линии, что может привести к тому, что ось отверстия будет не перпендикулярной. Наиболее сложная часть, это правильно изготовить шарниры, на которых будет подниматься, и опускаться крышка. Также необходимо прикрепить небольшие петли, которые позволяют складывать и зафиксировать в верхнее положение ножки стола.

Источник фото www.wilkerdos.com/2016/09/building-feed-table-table-saw/

Складной верстак для дома

Очень удобный самодельный складной верстак для дома, идеально подходит для мелкого ремонта или изготовления небольших поделок. Ящики изготовлены из кусков оргстекла с передней стенкой из фанеры. Чтобы удерживать пластиковые контейнеры, использовались обычные липучки.

Ящики с правой стороны вырезаны из трубок ПВХ. Боковины и низ верстака сделаны из листового металла. Высота регулируется за счет винтового домкрата от больничной кровати. Створки имеют распашные панели для хранения инструментов. Левая створка имеет выходы для источника питания постоянного тока, различные электроинструменты. Также сеть выдвижной лоток, рама которого состоит из двух кусков фанеры, склеенных между собой.

В общем, основные преимущества, это:

  • Три уникальных стиля конструкций ящика.
  • Регулируемая высота рабочей поверхности.
  • Поворотные панели для инструментов.
  • Инструментальные пазы на задней части рабочей поверхности.
  • Выдвижные шухляды для хранения длинных предметов.
  • Компактные размеры позволяют хранить его даже в небольшой комнате.

Как видите, для изготовления использовались обычные материалы, которые можно найти в каждом доме. Подобный компактный верстак можно поставить даже в хрущевке, в сложенном состоянии места занимает мало, зато в нем можно разместить инструментов как для небольшой мастерской.

Источник фото www.instructables.com/id/Jims-Model-Railroad-Work-Bench/?ALLSTEPS

Верстак складной чертежи

Верстаки складные фото



Складной мобильный рабочий верстак своими руками

В вашей домашней мастерской не хватает места, чтобы разместить рабочий стол? Не спешите отчаиваться.

Узнайте, как сделать своими руками складной мобильный верстак из недорогих материалов, которые можно без проблем найти в любом строительном магазине.

Собственно, для работы потребуются только доски и фанера, ну и петли с саморезами. А чтобы стол был мобильным, нужно будет купить колесики.

Если все основные материалы уже есть у вас под рукой, тогда не будем зря терять время — приступим к изготовлению складного верстака.

Рекомендуем также прочитать статью: как сделать быстрозажимную струбцину на верстак.

Первым делом необходимо напилить заготовки нужной длины. Чтобы не запутаться, можно ориентироваться на чертеж верстака.

Основные этапы работ

Теперь необходимо будет изготовить две боковые части верстака, на которые будет опираться столешница. И которые, по сути, являются ножками стола.

К боковым частям автор прикручивает дверцы и половинки верхних и нижних царг, которые будут соединять две боковинки между собой.

На следующем этапе необходимо соединить половинки царг при помощи петель, а также установить фиксирующие защелки на их обратной стороне.

Затем останется только прикрутить к ножкам колесики, благодаря чему самодельный верстак станет мобильным — его быстро можно будет переместить в любую часть мастерской. Два колеса должны быть с тормозом.

Подробно о том, как изготовить складной мобильный рабочий верстак своими руками, можно посмотреть на видео.

Оцените запись

[Голосов: 14 Средняя оценка: 4.7]

его отличия от обычного верстака, характеристики и преимущества

Складной верстак универсальный может стать незаменимой вещью при оборудовании рабочего места в гараже или дома для работы с деревом или металлом.

Далеко не каждая поверхность рабочего стола способна выдержать нагрузки, которые бывают при работе с металлическими изделиями. Такой верстак изготавливается из особо прочных материалов, готовых к рабочим нагрузкам, ударам и повышенному давлению.

Складной верстак универсальный и обычный стол

В последнее время всё большей популярностью пользуется трансформируемая мебель, которая с лёгкостью и быстротой способна изменить своё предназначение. Складной стол позволяет своему владельцу работать с разными материалами за одним столом и экономить место в рабочем помещении.

К тому же, если нет необходимости в частом использовании верстака, то складная конструкция позволяет убрать его из помещения и освободить пространство.

Главное отличие универсального от обычного столярного стола заключается в прочности каркаса, который обычно бывает металлическим. Он может быть с передвижными мощными роллерами в основании или со складной конструкцией.

Выбирать его следует очень тщательно ввиду того, что складные варианты могут оказаться крайне неустойчивыми, а корпусные нередко имеют высокую цену.

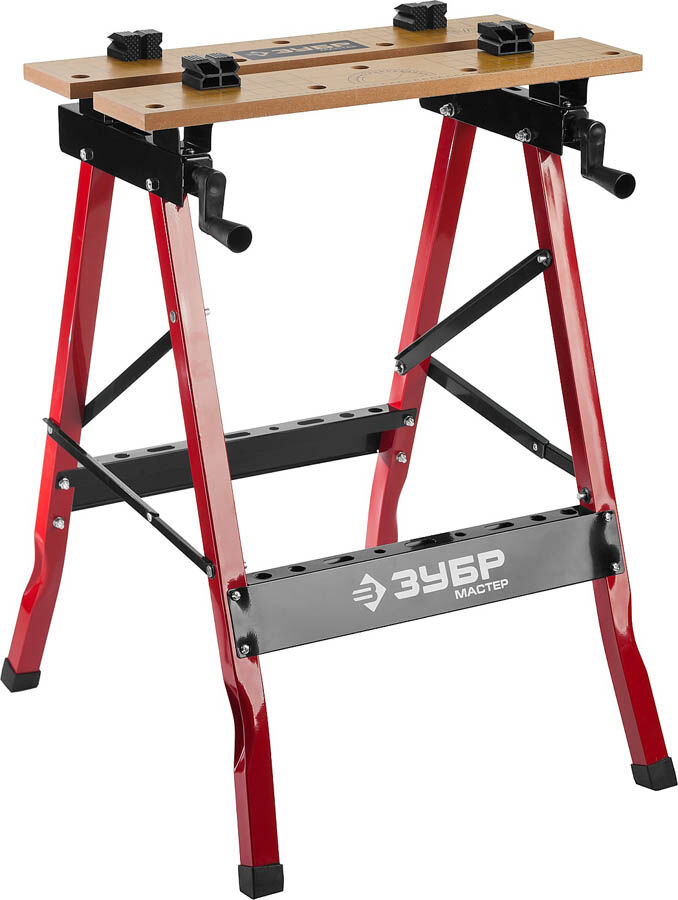

Характеристики складного верстака универсального для дома и мастерской

Главным предназначением этого стола является проведение работ в домашних условиях или небольшой мастерской. Отличаются столы в основном своими размерами и ценой. По свои внешним рабочим качествам все столы практически одинаковы и имеют следующие характеристики:

  • Столы состоят из двух частей: одна остаётся подвижной, другая – нет.
  • Двумя вращающимися рукоятками можно регулировать положение подвижной части.
  • Специальные отверстия и фиксаторы, расположенные на рабочей поверхности стола, позволяют закреплять обрабатываемые детали в процессе работы.
  • Большая экономия места достигается благодаря складной конструкции верстака.
  • Сама плоскость стола и высота регулируются под необходимые параметры.

Преимущества универсальных складных верстаков

Такой стол представляет собой компактное рабочее место. Изготавливаются подобные верстаки преимущественно из металла и имеют столешницу из среднеплотной древесно-волокнистой плиты (МДФ).

Такой материал является устойчивым к воздействию влаги и пара, что делает его практичным материалом для изготовления рабочего стола.

Производители предусмотрели на столешнице специальные места для установки электроинструмента от различных производителей, что даёт обладателю возможность дополнить свой рабочий верстак:

  • циркулярной пилой;
  • шлифовальной машиной;
  • бормашиной;
  • электрическим лобзиком;
  • сверлильным прибором.

Набор необходимых инструментов и домашний верстак позволят мастеру проводить столярные работы с точностью, как на производстве. Тем, кто мечтает самостоятельно изготавливать предметы мебели, такое приспособление просто необходимо.

В небольших ремонтных мастерских такие столы помогут существенно сэкономить место и получить превосходные результаты от проведённых ремонтных работ.

Несмотря на небольшой размер, они достаточно прочные и позволяют производить обработку массивных деталей. Некоторые верстаки способны выдерживать общую массу около двухсот килограммов. Кроме того, современные столешницы позволяют надёжно закреплять детали во время их обработки.

Все струбцины для крепления обрабатываемых деталей размещаются в отверстиях столешницы, что необычайно облегчает труд мастера. Струбцины входят в комплект, но при недостаточном количестве их всегда можно докупить по отдельности. Металлическая рама, благодаря своей прочности позволяет использовать в работе ручной инструмент.

Когда механизировать работу полностью нет возможности, без его применения не обойтись. Оправданность ручного инструмента бывает, как правило, при небольших объёмах работы.

По большому счету складные аналоги предназначаются для проведения столярных работ. Но если не превышать допустимую нагрузку, то можно установить и слесарные тиски.

Когда необходимо осуществить рубку или гибку толстых листов металла, то складным столом лучше не пользоваться. Основным рабочим предназначением для них все является строгание, пиление или резание деталей. Если готовые варианты не подошли, то можно сделать стол по собственному плану.

Что нужно учитывать при самостоятельном изготовлении верстака

Стол для проведения слесарных или столярных работ, прежде всего, должен быть устойчивым. Размеры его зависят от площади мастерской и частоты использования.

Для поверхности верстака лучше выбирать прочные породы деревьев, такие, как дуб, бук или граб. Это позволит мастеру работать с механическими, ручными инструментами и различными материалами.

Прежде чем приступать к изготовлению верстака, необходимо определиться с целью его использования. Все верстаки можно разделить на три группы:

  1. Стационарные – представляют собой большие прочные столы, привязанные к одному месту.
  2. Мобильные – небольшие складные столики с металлическим каркасом больше всего подходящие для работ с небольшими деталями.
  3. Составные, которые держатся при помощи болтовых соединений, которые легко поддаются замене деталей и позволяют легко разбирать инструмент.

При самостоятельном изготовлении рабочего верстака можно сделать конструкцию под свой рост, чтобы работать не сутулясь. Готовые же верстаки редко превышают высоту в восемьдесят сантиметров, что крайне неудобно для людей высокого роста.

Кроме того, можно самостоятельно наполнить верстак необходимым инструментом и сделать подходящие места для зажима деталей. Оптимальная длина верстака составляет два метра при ширине восемьдесят сантиметров. Для хранения ручного инструмента и мелких деталей можно дополнить верстак несколькими ящичками.

В качестве рабочей поверхности лучше взять цельное полотно, которое можно сделать из старых межкомнатных дверей. При использовании отдельных досок их следует сколачивать между собой очень плотно, чтобы не оставалось зазоров, в которые могут попадать мусор и опилки.

Оцените статью: Поделитесь с друзьями!

Столярный верстак своими руками – подробный чертеж и инструкция

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Делаем столярный верстак своими руками. Читайте подробности, смотрите видео

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

  • Рост, длина рук;
  • Является мастер левшой или правшой;
  • Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
  • Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:

Прочная столешница (рабочая поверхность) из твердых пород дерева.
Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.

Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.

Оптимальный вариант – наборной стол из досок шириной 50-70 мм. Массивная столешница придает жесткости всей конструкции, и не прогнется под весом заготовки любого размера.

Столярные тиски

Это вообще тема отдельной статьи. Как правило, зажимы для заготовок устанавливаются по обе стороны верстака – на торцевой и на продольной.

Конструкция червячного механизма может быть металлической, чаще всего так и бывает. Но губки обязательно изготавливаются из дерева. Причем дерево должно быть мягким – чтобы не оставлять следов на заготовках.

К параллельности и качеству плоскостей тисков предъявляются не менее строгие требования, чем к основной поверхности. По мере износа губки можно менять, механизм нуждается лишь в периодическом обслуживании.

Как сделать столярные тиски самостоятельно — видео

Станина

От ее прочности и устойчивости зависит качество всей конструкции. Некоторые мастера предпочитают изготавливать основу из металла. Преимущества конструкции – не тратится много ресурсов на линейное укрепление ножек. Еще одно достоинство – высота верстака регулируется плавно, и механизм не такой сложный, как в деревянных конструкциях.

Однако истинные профессионалы считают, что сталь в столярном верстаке – чужеродный материал. Эти традиции уходят своими истоками в те времена, когда умельцы собирали деревянные срубы без единого гвоздя.

Технологическая прорезь посредине рабочей поверхности

Она не должна ухудшать жесткость конструкции, но без нее верстак теряет часть функционала. При наличии электрического лобзика с небольшой глубиной погружения ножовочного полотна – паз не обязательно делать сквозным. Если толщина столешницы позволяет, нижняя плоскость может быть сплошной.

Симметрично расположенные отверстия на поверхности стола.
В них устанавливаются упоры, при помощи которых можно фиксировать заготовки разных размеров. Целесообразно аналогичными отверстиями оснастить губки столярных тисков.

Пошаговая инструкция по изготовлению верстака

Чертежи с размерами приводить бессмысленно. Каждый мастер самостоятельно определяет особенности конструкции. Однако типовые размеры столярного верстака для стационарного использования, следующие: длина 1500 мм – 2000 мм, ширина 700 мм – 1200 мм.

Высота верстака определяется мастером, с учетом своих физических данных. Возможность регулировки высоты, безусловно, добавляет универсальности, но снижает прочность изделия.

Сборка начинается с ножек. Материалом может послужить практически любое дерево – даже хвойных пород.

Опорные брусья, как и остальные элементы станины – лучше выполнить из двух половинок, соединенных между собой клеем и шурупами. Получается аналог клееного бруса для финских домиков. Половинки необходимо склеивать в противоток волокон. В этом случае, дерево никогда не поведет по причине изменения влажности.

Сборка вертикальных и горизонтальных элементов выполняется «шип в паз». Достаточно качественного клея по дереву, металлические нормали излишни. Главное – качественная подгонка соединения.

Перед соединением на внешних половинках ножек выпиливаются пазы для шлицевого соединения с горизонтальными перемычками. Соединение выполняется по принципу «ласточкин хвост».

Причем даже современные мастера столярного дела используют хитрость, применявшуюся издревле при изготовлении деревянной мебели. Шлицевое соединения замыкается клином.

Это дает возможность в любой момент «подтянуть» разболтавшуюся конструкцию.

Торцевые рамки из ножек с перемычками должны сохранять вертикальность во время всего процесса сборки. В старые времена ножки прикапывали в грунт, для временной фиксации. После окончательной сборки конструкция извлекалась из земли.

Есть много способов закрепить компоненты при сборке. При проектировании также важно правильно выпилить «ласточкины хвосты» пазов для горизонтальных перемычек.

По такому же принципу монтируются верхние горизонтальные перемычки. Их крепление не нуждается в расклинивании, поскольку эти элементы конструкции являются вспомогательными.

Тем не менее, без параллельно установленных верхних брусков жесткости, конструкция получится неустойчивой. При плотной подгонке, верхние перемычки просто садятся на клей.

На нижние брусья укладывается помост из досок. Он не несет силовой нагрузки, а просто является полкой для хранения заготовок.

Аналогичная конструкция строится и на верхних горизонтальных перемычках. Причем в этой нише, при желании можно устроить ящики для различного столярного инструмента.

Можно закрепить доски шурупами, но это необязательно. Как мы говорили раннее – дерево не любит избытка металла. Если вы все же решили применить болтовое или шпилечное соединения – гайки и головки болтов обязательно утапливаются заподлицо.

На верхние горизонтальные поперечины станины укладываем столешницу. Ее целесообразно собрать заранее. Конструкция клееная, с усилением при помощи длинных саморезов из оцинкованной или черненой стали.

ВАЖНО! Никаких коррозирующих элементов в конструкции быть не должно. При появлении ржавчины, металл разбухает, и на ровных поверхностях могут появиться выпуклости.

В середине стола, по продольной оси, располагается технологический паз для пропилов. В предложенной конструкции он достаточно широкий, но не сплошной.

Для жесткости конструкции, через равные промежутки установлены силовые поперечины на уровне плоскости верстака. Если вы будете делать такую же конструкцию – не забывайте о поперечинах при расшивке заготовок.

В образовавшиеся ниши можно уложить сменные донышки. В них во время сборочных работ (имеется ввиду изделие, а не верстак) можно укладывать нормали и фурнитуру.

После окончательной сборки про помощи уровня, или иных приспособлений, тщательно выверяется соответствие размеров, углов наклона и параллельности плоскостей.

Последний этап – установка на заранее подготовленные места, столярных тисков. Конструкция должна позволять демонтировать их при необходимости. Иногда нужна просто ровная поверхность с доступом к детали на 360°, без торчащих вокруг стола приспособлений.

Стоит ли говорить о том, что столярный верстак, установленный возле стены наполовину менее функционален. По возможности мастер должен иметь возможность не только обойти стол вокруг – а и залезть на него с ногами для выполнения работ на заготовке.

ВАЖНО! После того, как верстак окончательно просохнет и «усядется», необходимо отшлифовать поверхность. Принцип тот же, как у циклевки паркета. Только допуски измеряются миллиметрами.

Поверхность можно и нужно покрывать столярным лаком. Только он должен быть матовым, и ни в коем случае не образовывать слой на поверхности. Непокрытая поверхность, из какого бы материала ее не делали – быстрее изнашивается.

Видео, как сделать столярный верстак дома в ограниченном пространстве

Простой столярный верстачок из подручных средств

About sposport

View all posts by sposport

Столярные верстаки и столы для столяров: варианты и исполнение. Фотообзор

​Приветствуем Вас на нашей странице «Столярные верстаки и столы для столярных работ: варианты и конструктивное исполнение»!

Это обновление обзорной фото-галерее специалистов «Арсенал Мастера» . Мы собрали и решили показать самые разные идеи и варианты реализации верстаков для столяров, конструкции самодельные или изготовленные на производстве.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.



Быстрые ссылки — навигация по данной странице:

1. Варианты верстаков:

2. Конструктивное исполнение верстаков:

3. 3D схемы верстаков.




Итак, рассмотрим Варианты исполнения столярных верстаков:


Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами.

Заводского изготовления:




И самодельные настольные верстаки:





Настольный верстак еропейского типа:





Такой верстак можно установить или встроить даже в подоконник:





Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:





В нашем интернет-магазине Вы можете приобрести буковый настольный верстачок размером 725 на 260 мм отечественного производителя «Петроград» :




Технологию самостоятельного изготовления такого верстака Вы можете посмотреть в видеоролике:





А так может выглядеть настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком:





Еще один вариант серийного портативного верстака европейского типа:





и его самодельные аналоги:





С тисками из трубных струбцин и винтовыми деревянными тисками:







Удлиненные версии настольного верстака:







Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:





Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках.





Поэтому, и верстаки у них не настольного, а напольного исполнения. По нашему — это по сути дела верстачная доска.





В нашем ассортименте Вы также сможете выбрать такого типа верстаки:





Идею настольно напольного верстачка (верстачной доски) расширил FESTOOL создав систейнер — мобильный верстак Sys-MFT от FESTOOL (можете купить по ссылке):


В этом компактом изделии Festool совместил и мини верстак и ящик для хранения. Причем работать удобно не только с прямоугольными элементами, но и с круглыми за счет имеющегося в верхней поверхости тругольного паза.


Последнее время в интернете появилось не мало его самодельных копий:








Эти верстаки имеют основу — ножки для создания заданной рабочей высоты стола.


С двумя тисками: передними одновинтовыми и боковыми из трубных струбцин:





С удобной полкой и ящиком:


Довольно удобна комбинация настольного верстака с «козлами»:




Раскладные верстаки бывают переносными (будут фото ниже) и стационарными, позволяют эффективно использовать небольшое пространство:






Интересны конструкции, совмещающие верстак и систему хранения и весьма компактные в закрытом виде:



Комбинация верстак плюс шкаф  — комод старинной фирмы Hammacher-Schlemmer:




Вы можете купить план-схему с чертежами и построить свою собственную версию этого универсального и самодостаточного рабочего места:





В закрытом виде — это компактный высокий деревянный комод, в открытом рабочая зона:  настольный верстак с лотком плюс множество выдвижных ящиков.  Прочный и компактный, это оптимальный размер для малых и средних работ по древесине, а также для многих хобби и ремесел:







Видео: плана комода с верстаком Lee Valley Apartment Workbench Plan






  • Раскладные мобильные (переносные) верстаки:




Как это ни удивительно большинство промышленно производимых верстаков были сделаны на основе образцов лучших Мастеров-самодельщиков.
На данный момент их разнообразие дает самые широкие возможности как домашнему умельцу, так и Мастеру, работающему на объекте.

Верстак wolfcraft master 200

Или к примеру, многофункциональный стол Wolfcraft Master 700:

А многофункциональный стол-верстак расширяет Ваши возможности за счет возможности установить электроинструмент непосредственно в стол —
Многофункциональный складной стол 780x520x863 мм для работы с циркулярной пилой, лобзиком, фрезером Wolfcraft Master 1500

Подсматривая идеи у самодельщиков, производители начали предлагать и совсем необычные решения.
Рекомендуем обратить внимание на  Тиски — верстак многофукциональные Triton SuperJaws SJA100 (можно купить по ссылке).
Хотя это скорее даже козлы с тисками:






Walko пошли еще дальше и оснастили свой вестак — рабочий стол еще большими возможностями трансформаций:



Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является рабочий стол Festool MFT-3
​Его популярность связана с тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.





На данный момент существует немало самодельных версий фестуловского стола MFT/3:


И тут FESTOOL не стал исключением и повторил удачное решение, но конечно же с расширенными возможностями —
Мобильный верстак FESTOOL MW 1000 в комплекте со столом TSB/1-MW 1000 :


Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе профилей рельс Kreg):



Представляем также Мобильный Рабочий Центр KREG – это:




Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения, некоторые модели можно купить у нас.
И начнем мы с классического деревянного верстака, коих в зависимости от страны появления и желания Мастера, тоже сейчас не малое множество:




Ниже несколько фото из Обзора Сергей Саблин. Мастер, его Мастерская, и как строить лучшие сауны, рекомендуем всем увлеченным столярным творчеством:





Приглашаем всех желающих делится фото и видео своих Мастерских!
Еще варианты деревянных верстаков:





по данному верстаку есть план-схема с чертежами





по данному верстаку есть план-схема с чертежами.

Ниже американский вариант современного столярного верстака — рабочего стола.

​


На фото ниже — стол с профилями рельсами Kreg





Стационарные версии идеи фестул стола Festool MFT 3



Рабочий стол, переделанный под верстак:


2. Конструктивное исполнение верстаков:

Конструктивно верстаки отличаются по исполнению основных функциональных элементов: тисков, столешницы, основания (подверстачья). Отличаются они могут и по материалам изготовления (дерево, металл).
Рассмотрим варианты данных функциональных элементов.


Посмотреть все тиски в нашем каталоге, перечислим какие тиски бывают:

  • Передние тиски: вертикальные и горизонтальные, одновинтовые и двухвинтовые, съемные и стационарные

  • Боковые тиски:  Г-образные коробчатые, одновинтовые, врезные.


Вертикальные съемные тиски:





Стационарные верстачные тиски

Они могут различаться по конструктивному исполнению. Винт тисков может быть как металлическим, так и деревянным. А нижняя опора может перемещеться по направляющим на подшипниках, по металлической направляющей, с помощью параллелеграмного и цепного механизмов.







3D схема наиболее распространенной конструкции вертикальных тисков с роликовой нижней опорой и дискретной фиксацией:


Горизонтальные съемные тиски:





Стационарные одновинтовые тиски:

можно выбрать и купить по ссылке


Двухвинтовые двуручные тиски:

Самодельные





и изготовленные на производстве: к примеру фирмы Veritas (можно купить по ссылке)


Двухвинтовые одноручные тиски:


Изготовленные из двух одновинтовых тисков или как предыдущий вариант с цепной передачей


Цепной механизм одноручных двухвинтовых тисков:

Боковые врезные одновинтовые тиски


Фирмы VERITAS можно купить по ссылке





Боковые одновинтовые тиски на базе трубных струбцин:




Г-образные боковые одновинтовые тиски:

с обычным винтом





с самодельным деревянным винтом





Неразрезная столешница:


Столешница с вклеенными алюминиевыми профилями Kreg





Разрезная столешница для самодельного столярного верстака





Разрезной верстак с трубными струбцинами


Разрезная столешница верстака с лотком всередине:





Классическая рабочая поверхность с боковым лотком



Столешница с боковыми обвязочными досками большой площади:





Столешница со скрытыми полостями





Регулируемая по углу наклона столешница верстака резчика





Хороший верстак должен иметь хорошую основу или подверстачье.
Конструктивное исполнение подверстачья может быть ровно таким, как Вам это нужно: деревянное или меаллическое, стационарное или мобильное, фиксированное или регулируемое по высоте или даже поворотное в любых плоскостях.

Легкое разборное деревянное или фанерное подверстачье





Подверстачье с металлическими ножками





Подверстачье на алюминиевых станочных профилях



Подверстачье с ящиками



Мобильное деревянное подверстачье с тумбой и приподнятой столешницей





Нестандартное подверстачье





Деревянное стационарное регулируемое по высоте подверстачье





Еще вариант верстака с регулируемой высотой рабочей поверхности (установлены неперекашиваемые тиски Веритас Veritas Twin-Screw Vise с двумя рукоятиями):



А может быть и такое решение:





Подверстачье на базе автомобильного подъемника





Удобный и универсальный вариант верстака для гаража. В качестве подверстачья используется обычный подкатной и регулируемый по высоте автомобильный подъемник. Столешника (рабочая поверхность) верстака съемная, что чрезвычайно удобно с точки зрения использования пространства в гараже.





Почему бы столярному верстаку не иметь и такое подверстачье. Основательно, надежно и слесарные работы можно проводить на нем.





А может быть и такой оригинальный верстак:


Оригинальное подверстачье с регулируемой столешницей и по высоте, и по углу наклона.
Интересно само по себе как арт-объект.





Наконец, самый многовариантный верстак с вращающейся на сфере столешницей:




И в завершение несколько 3D схем разных конструкций столярных самодельных верстаков:

(имеющиеся размеры даны в дюймах: 1 дюйм = 25,4 мм)


Таблица перевода дюймовых размеров в метрические:

Плюс несколько полезных инструментов с метрическими и дюймовыми шкалами одновременно.

Ниже представлены эскизы самых разнообразных верстаков для самостоятельного изготовления.
И первым мы хотим представить настольный компактный верстак Milkman’s Workbench.

Его 3D-модель, выполненную в приложении Sketchup Вы можете скачать по ссылке:
https://3dwarehouse.sketchup.com/model/a66477a86953de708e9a0e51a554788d/Portable-Workbench-from-June-2013-Issue-Popular-Woodworking-Magazine

Ниже планы схемы и эскизы нескольких верстаков — классического стационарного исполнения.








Особую популярность приобрел так называемый мобильный стол-верстак MFTC:





Согласитесь, вариантов воплощения верстаков и столов для столяров — неимоверное количество! Сколько Мастеров — столько и вариантов. Надеемся, эта статья-галерея будет Вам полезной. Приглашаем поделиться своим опытом, фотографиями и идеями, через форму обратной связи или пишите на e-mail: [email protected].

Источники:  открытые источники в интернете.

Работаем с пользой!
Команда «Арсенал Мастера РУ»

Посмотреть  Весь ассортимент инструмента в Каталоге и  Что мы предлагаем для оснащения Мастерской

Все Полезные фотообзоры «Арсенал Мастера»:


​

Самодельный складной верстак | Полезные Самоделки

Складной верстак требуется когда есть недостаток свободного пространства.  У меня есть гараж на  но между велосипедами, садовым инвентарем и походным снаряжением у меня не так много места в магазине, как хотелось бы. Сложность заключалась в том, что для максимального увеличения пространства мне также требовалось, чтобы верстак был складным.

В одной части гаража у меня есть полноформатный, непередвижной верстак, который я приобретал в этом магазине
https://novosibirsk.verstaki-profi.ru/catalog/verstaki/slesarnye/tag/metallicheskie/
но мне понадобился второй верстак, который можно использовать как сборочную станцию ​​и разгрузочный стол для настольной пилы. Чертежи верстаков своими руками легко найти, но я никогда не видел ни одного, который был бы одновременно мобильным и складным. Поэтому я решил использовать уже готовый складной верстак, который у меня был куплен уже давно, но немного его модифицировать. В принципе базовая конструкция основания стола практически идеально соответствовала моим потребностям, но были и недостатки, он был слишком легкий, и поэтому неустойчивый, и размер столешницы был маловат, поскольку я планировал использовать свой новый верстак ежедневно, я придумал несколько обновлений, чтобы добавить прочности и устойчивости.

Модификация заключалась в установке новых столешницы, верхней и дополнительной  нижней перекладин. Столешницы были изготовлены из дубовых досок толщиной 32 мм.

Сначала я склеил доски между собой, из-за отсутствия струбцин нужной длины, я делал это поэтапно.

Пользуясь случаем, частично закрасил часть элементов.

Размер столешницы был обрезан на пиле  до размеров 60 x 69 см, толщина столешницы после обработки составила 30 мм. Для того, чтобы дополнительно укрепить верхнюю столешницу и повысить высоту всего стола я использовал две металлические планки, которые крепил на винты в конструкции стола, а к ним шурупами верхнюю столешницу.

Вот так верстак выглядит с новой верхней столешницей.

Время шлифования и лакировки.

Нижняя столешница была изготовлена так же, как и верхняя, размер из тех же досок. После обработки имеет размеры 47 х 52 см и толщина 30 мм.

А так выглядит во всей красе. Изменяя складной стол я отказался от функции раскладывания столешницы и решил выбросить весь механизм.

Благодаря вышеуказанным модификациям стол стал гораздо более практичный и функциональный, увеличилась его высота примерно 7 см и увеличился вес стола, благодаря чему верстак стал более устойчивым.

Еще интересные видео-самоделки:

Складной верстак DIY — домашний

Нужна помощь в принятии решения, будет ли ваш гараж складским помещением или мастерской? Вы можете получить и то, и другое с этим простым складным верстаком на колесиках, сделанным своими руками. Выньте его, когда вам нужно место для работы над проектами, и сложите после того, как закончите. Его просто собрать, и он построен на колесах, что позволяет легко превратить ваш гараж в мастерскую, когда у вас много домашних дел в вашем списке дел.

( ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Как партнер Amazon я зарабатываю на соответствующих покупках без каких-либо дополнительных затрат для вас.)

Поскольку мы продолжаем работать над проектами по всему дому, нам требовалось более надежное рабочее место. Поэтому мы решили создать этот простой складной верстак своими руками. Это решило нашу проблему отсутствия рабочего места, но также практически не занимало места в нашем гараже.

Нам он нравится, потому что, поскольку у него есть колеса, мы можем использовать его в гараже или за его пределами, и мы также построили его достаточно высоко, чтобы не сутулиться во время работы над нашими повседневными проектами.

Так мы сделали складной верстак 30x70x36 ″.

Припасы:

  • (6) обычные плиты 2x4x8
  • (1) меламиновая плита 1x4x8
  • Винты по дереву 2 ½ ”
  • (4) гайки
  • (4) болта ⅜”
  • (8) шайб
  • PRITEK 5 дюймов Heavy Duty Ролики Бесшумные Ролики с поворотной пластиной с верхней пластиной стопора тормоза и колесом, подходящим для полок шкафа стола, промышленного прицепа (подшипник 1400 фунтов, набор из 4 шт.)
    • Ручная пила
    • Торцовочная пила
    • Сверла / сверла
    • Орбитальная шлифовальная машина
    • Составной квадрат
    • Рулетка
    • Зажимы для дерева

    Список вырезов
    • (2) 8 ″
    • (2) 15 ”
    • (2) 25 ″
    • (4) 27 ″
    • (8) 29 ″
    • (1) 30 ″
    • (3) 70 ″
    • Столешница 30 × 80 ″

    ШАГ 1: РАБОЧАЯ СТАНЦИЯ СДЕЛКИ СДЕЛАТЬ — Соберите каркас

    Прикрепите 2-2x4x70 ″ к 2-2x4x25 с помощью шурупов, чтобы получилась прямоугольная рама.

    ШАГ 2: СКЛАДНАЯ РАБОЧАЯ СТОЙКА «Сделай сам» — Соберите ножки
    • Клей 2- 2x4x29 ″
    • Нарисуйте полукруг
    • Песок!
    • Использование 8- 2x4x29 ″. Соедините 2 — с помощью столярного клея и шурупов — повторите с остальными, чтобы в общей сложности получилось 4 ножки размером 4x4x29 ″.
    • Обведите полукруги на верхней части четырех ножек.
    • Вырежьте полукруг с помощью ручной пилы.
    • Отшлифуйте полукруг с помощью орбитальной шлифовальной машины с наждачной бумагой зернистостью 100, чтобы получить гладкую закругленную поверхность — это позволит им плавно двигаться позже

    ШАГ 3: РАБОЧИЕ СТОЙКИ СДЕЛКИ СДЕЛАТЬ — Прикрепите ножки к раме

    • С помощью длинных толстых болтов, шайб и гаек прикрепите ножки к верстаку.
    • Просверлите отверстия во избежание раскалывания древесины.
    • Используйте сверху распорку ½ дюйма, чтобы ножки могли двигаться после прикрепления.
    • Удерживая их на месте с помощью зажимов, просверлите раму и ножки и приступайте к установке болтов с шайбами.

    ШАГ 4: СКЛАДНАЯ РАБОЧАЯ СТОЙКА «СДЕЛАНО» — добавление опоры скобы

    • Прикрепите распорки к ножкам с помощью шурупов.
    • Прикрепите один 2x4x27 ″ к середине ножки.
    • Повторить с другой стороны.
    • Прикрепите еще 2x4x27 ″ прямо под рамой на ножках — это будет стопором. Повторите то же самое с другой стороны.

    ШАГ 5: РАБОЧАЯ СТАДИЯ СДЕЛКИ СДЕЛАТЬ — Сделайте внутреннюю опорную скобу и прикрепите ее.

    • Вырежьте щель в середине обоих 2x4x15¾ — 1 ½” глубоко и 4” Самый широкий, чтобы соответствовать длинной поддержки бандажа.
    • Прикрепите к внутренней стороне ножек перед средней распоркой, ранее прикрепленной с помощью шурупов.

    ШАГ 6: РАБОЧАЯ СТАДИЯ СДЕЛКИ СДЕЛАТЬ — Прикрепите колеса к ножкам

    • С помощью шурупов прикрепите колесо ко всем 4 опорам .PRITEK 5-дюймовые сверхмощные ролики Бесшумные ролики с поворотной пластиной с верхней пластиной стопора тормоза и колесом, подходящим для полок шкафа стола из 4)

    ШАГ 7: СКЛАДНАЯ РАБОЧАЯ СТАНЦИЯ СДЕЛАТЬ — Применить столешницу

    • Прикрепите столешницу из меламиновой плиты 1x4x8 с помощью шурупов.

    ШАГ 8: СКЛАДНАЯ РАБОЧАЯ СТАДИЯ своими руками — Повесьте на стену

    • Используйте 2x4x30 ″ — поместите его на расстоянии 35 дюймов от пола. При размещении опорного кронштейна на цементной стене использование цементных винтов, если не закрепить его шурупами к стойкам.
    • Затем прикрепите плату 2-2x4x8 на 30 дюймов выше 2x4x30 по центру, поместив каждую доску друг на друга с помощью одного винта посередине. Это позволит ему свободно двигаться, чтобы в дальнейшем удерживать стол.

    ШАГ 9: СКЛАДНАЯ РАБОЧАЯ СТАДИЯ DIY — проверьте свой стол и наслаждайтесь

    Ознакомьтесь с другими нашими проектами из дерева!

    Вы используете свой гараж как склад или мастерскую? Мы хотели бы узнать об этом в комментариях ниже.

    Поделитесь этим:

    • Twitter
    • Facebook

    DIY Складной верстак (бесплатные планы)

    Создайте складной верстак с помощью этих бесплатных чертежей! Этот прочный складной верстак легко собрать с помощью простых инструментов. Прекрасно подойдет для мастерской, гаража или сарая.

    Складной верстак своими руками

    Этот складной верстак идеально подходит для домашних мастеров с небольшой мастерской, сараем, гаражом или даже для тех, у кого нет специальной мастерской.Складная компактная конструкция позволяет легко установить, когда мы готовы к работе, и сложить, когда мы закончим. Он разборный, поэтому мы можем перенести его из магазина во двор или в дом друга, чтобы помочь с проектом. Это легко сделать с помощью всего нескольких инструментов, таких как торцовочная пила, циркулярная пила и Kreg Jig.

    Первоначально опубликовано 16 марта 2016 г. Обновлено 13 августа 2019 г.

    Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY.и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

    Прежде чем мы перейдем к тому, как сделать складной рабочий стол DIY , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой еженедельный информационный бюллетень БЕСПЛАТНО , наполненный полезными приемами карманных отверстий , экономия места идей для семинаров , умные Советы своими руками и многое другое!

    Что такое складной верстак?

    Складной верстак можно установить, когда вам нужна рабочая поверхность или рабочий стол, а затем складывать, когда вы закончите работу.Складной верстак можно сравнить с прочным складным карточным столом для наших мастерских.

    Связано: Станция для торцовочной пилы DIY

    Вернуться к содержанию

    Зачем строить складной верстак?

    Складной верстак — отличное решение для экономии места для тех домашних мастеров, которым мало места. Складной верстак — отличная альтернатива традиционному верстаку, который может занять слишком много места в небольшой мастерской, навесе или гараже.Это также отлично подходит для тех, кто не имеет специальной мастерской, кто занимается своими проектами на подъездной дорожке.

    Связано: 9 умных способов сделать вашу небольшую мастерскую больше

    Вернуться к содержанию

    Складной верстак портативный

    Еще одна причина для создания складного верстака — его компактность и простота транспортировки. Ножки этого складного верстака, сделанного своими руками, в сложенном состоянии аккуратно заправляются внутрь верха.И он должен поместиться в багажнике большинства автомобилей. Кроме того, область внутри ножек обеспечивает еще больше места для хранения во время транспортировки.

    Вернуться к содержанию

    Надежен ли складной верстак?

    Внешние углы и середина этого складного верстака «сделай сам» соприкасаются с полом, а также обеспечивают несколько точек соприкосновения с верхом, так что этот предмет определенно прочный. Я рекомендую прижимать верх к ножкам, чтобы ножки не поползли внутрь во время использования.

    Вернуться к содержанию

    Что можно сделать со складным верстаком?

    Складной верстак может выполнять многие из тех же функций, что и традиционный верстак. Мы можем использовать его как подставку для торцовочной пилы или как рабочий стол для сборки и сборки наших проектов. Складной верстак также является идеальным местом для использования настольного фрезерного стола.

    Связанный: Тележка для верстака с откидной крышкой DIY

    Часто использую как финишную станцию.Сначала я накрываю его тканью, а затем наношу слой краски или морилки. Я даже использую его за пределами своей мастерской как стол для груминга для моей собаки и как дополнительный сервировочный стол на вечеринках!

    Вернуться к содержанию

    Где можно использовать складной верстак?

    Как я упоминал ранее, складной верстак идеально подходит для домашних мастеров с небольшой мастерской, сараем, гаражом или даже для тех, у кого нет специальной мастерской. Я часто использую свой складной верстак для наружных работ на заднем дворе.

    Связанный: Мой 12 × 13 Small Woodshop Layout

    Вернуться к содержанию

    Где купить складной верстак

    Складные верстаки, купленные в магазине, доступны, если у вас нет инструментов или времени на их изготовление. Вот несколько вариантов, которые вы можете купить в Интернете и отправить в мастерскую.

    Вернуться к содержанию

    Как собрать складной верстак своими руками
    Печатный план
    Расходные материалы
    Инструменты

    Шаг 1.Отрежь ноги

    Отрежьте 8 кусков дерева по длине для ног.

    Шаг 2. Обрежьте рельсы

    Отрежьте 8 кусков дерева нужной длины для перил. Просверлите отверстия для карманов на концах каждой направляющей.

    Связано: Как использовать джиг-приманку Kreg

    Шаг 3. Соберите ножки

    Я прижал куски обрезков дерева к нижней части каждой ножки, чтобы помочь расположить нижнюю направляющую. Нанесите клей на концы реек, прижмите к ножкам и прикрепите с помощью карманных шурупов.Повторите то же самое для остальных трех сборок ножек.

    Шаг 4. Присоедините петли

    Поместите две ножки в сборе на верстак и прикрепите две петли. Затем поверните ножки так, чтобы петли смотрели от вас.

    Затем вставьте одну опору в сборе ниже и одну опору над набором опор, которые были повернуты. К этим ножкам прикрепите четыре петли. По завершении ножки сформируют букву «W».

    Шаг 5. Обрежьте фанерный верх

    Отрежьте кусок фанеры для верха.

    Связано: 4 способа выполнения прямых пропилов с помощью циркулярной пилы

    Шаг 6. Отрежьте боковые фартуки

    Отрежьте два куска дерева по длине для боковых фартуков и просверлите отверстия в карманах на каждом конце.

    Шаг 7. Отрежьте передний и задний фартуки

    Отрежьте два куска дерева нужной длины для переднего и заднего фартуков.

    Шаг 8. Соберите верх

    Нанесите клей на концы боковых фартуков (убедитесь, что фартуки расположены так, чтобы у вас был доступ ко всем отверстиям карманов), закрепите передний и задний фартуки, вставьте верхнюю часть фанеры и прикрепите с помощью карманных винтов.

    Переверните верхнюю часть в сборе и убедитесь, что верхняя часть находится на одном уровне с краями фартуков. Просверлите отверстия с зенковкой и прикрепите верхнюю часть к фартуку с помощью шурупов.

    Вернуться к содержанию

    Последние мысли

    Создайте свой собственный складной верстак с помощью этих бесплатных планов! Этот прочный складной верстак идеально подходит для мастерской, гаража или сарая. Также его можно использовать как сервировочный столик на вечеринках или как стол для ухода за собакой!

    Спасибо, что заглянули.Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

    Рекомендовано для вас

    Прикрепите его для последующего использования

    42.652579-73.756232

    Портативный складной верстак DIY или большой складной стол

    • Pinterest
    • Facebook
    • Твиттер

    Создайте свой собственный большой складной стол для вечеринок или проектов с помощью этих переносных складных верстаков своими руками.

    Сделайте пространство вашей мастерской еще более впечатляющим с этим рабочим столом настольной пилы с Т-образной направляющей и портативным пылеуловителем с зажимным приспособлением для хранения.

    Получите распечатанные планы складного верстака

    Создайте свой портативный складной верстак

    Привет, это Эми из Hertoolbelt вернулась с другим планом сборки для вас. (На случай, если вы пропустили последний проект, это был экран DIY Fretwork, чтобы украсить ваше пространство.)

    В это время года я начинаю думать о работе во дворе, о том, какие цветы сажать, о подготовке сада и уборке двора.

    Донна из Funky Junk Interiors нашла идеальный портативный верстак для проектов на открытом воздухе во время экономных покупок.

    Это была бы отличная рабочая поверхность для горшков с цветами, использования электроинструментов или даже в качестве дополнительного стола для развлечений. А затем он складывается до приятного компактного размера для хранения!

    Funky Junk Donna’s Workbench

    Может быть, это вид с заднего двора Донны или с ее крутого верстака, но теперь я с нетерпением жду весны!

    Донна была так любезна, чтобы сообщить нам некоторые подробности о своем столе, чтобы мы могли составить для вас планы по созданию собственного переносного складного верстака, вдохновленные столиком Донны.

    Получите полные планы для печати, включая список вырезов и инструкции по сборке, здесь, в магазине.

    Как собрать портативный верстак или складной стол своими руками

    Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

    Этот переносной верстак — отличный размер для работы над проектами в вашем дворе или гараже.

    Для барбекю на заднем дворе или свадеб на открытом воздухе, этот большой складной деревянный стол также станет отличным дополнительным столом для сервировки или обеда.

    Поскольку этот складной стол / верстак изготовлен из простой фанеры, вам просто нужно добавить скатерть или бегунок для стола, чтобы немного его украсить.

    Для развлечений на свежем воздухе, соедините этот стол с набором примитивных деревянных скамеек, сделанных своими руками. Вы также можете обновить базовые складные стулья с помощью краски или перетянуть мягкое сиденье / спинку.

    Размеры

    Этот портативный складной верстак в полностью разложенном виде имеет размеры 96 дюймов Ш x 30 дюймов x 32 дюйма В (Вы можете добавить до 5 дюймов к ножкам для более высокого верстака.)

    Откидные ножки и откидная столешница обеспечивают удобство хранения и переноски! Размеры сложенного рабочего стола 48 дюймов Ш x 30 дюймов x 8 дюймов (плюс глубина защелок / ручек и т. Д.)

    Материалы

    Для сборки этого верстака требуется всего 1 лист фанеры 4 × 8, пара досок 1 × 4 и пара досок 2 × 2. (Получите полный список материалов в распечатываемых планах верстака.)

    Включите JavaScript для просмотра содержимого

    Вам также понадобится некоторое оборудование:

    Необходимые инструменты

    Этот складной верстак отлично подходит для новичков, которым нужно дополнительное пространство, не тратя целую гаражную мастерскую на обработку дерева.

    Имея это в виду, вы можете собрать весь этот стол, используя только торцовочную коробку / пилу и дрель / шуруповерт. Пусть в магазине пиломатериалов вырежете фанеру для вас, и вам даже не понадобится настольная пила (пока 😉)

    Включите JavaScript для просмотра содержимого

    Конечно, торцовочная пила позволит вам делать более быстрые и точные пропилы, а также делать гораздо больше!

    Вместо настольной пилы вы также можете использовать циркулярную пилу с направляющей кромкой, которая является хорошим началом для более низких вложений в инструменты.

    Нужен складной столик с местом для хранения вещей для внутренних проектов? Постройте этот компактный складной рабочий стол для рукоделия.

    Инструкции по сборке

    Полные удобные для начинающих простые инструкции по сборке включены в распечатываемые планы деревообработки.

    Вам понадобится всего пара часов, чтобы собрать этот складной верстак и по-настоящему усовершенствовать вашу игру «Сделай сам» (а также избавить вашу спину от напряжения!)

    Источник: Funky Junk Interiors

    Складывание портативного верстака

    Чтобы сложить верстак:

    1. Переверните рабочий стол вверх дном.
    2. Сложите внешние ножки.
    3. Сложите центральную ножку.
    4. Сложите стол пополам.
    5. Зафиксируйте застежку и используйте ручку для переноски стола… куда хотите!

    Щелкните здесь, чтобы приобрести планы складного верстака.

    Складной верстак Reader Built

    В компании Jonathan Mainguy он следовал нашему руководству и построил свой собственный складной верстак, чтобы сохранить парковочное место в гараже. Такой умный! (Обновление 26.01.18)

    Узнайте больше о потрясающих планах сборки на Her Toolbelt:

    Аптечка // Аккумуляторная дрель // Причудливый скворечник

    Теперь, когда вы построили себе прочный верстак….

    создайте полюбившиеся читателям схемы деревообработки:

    Не забудьте закрепить это на потом!

    Впервые опубликовано 28 февраля 2015 г. // Последнее обновление 1 марта 2021 г.

    • Pinterest
    • Facebook
    • Твиттер
    Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

    Подано в: от 20 до 250 долларов, новичок, сборка, по стоимости, по уровню, по материалам, по инструменту, циркулярная пила, участник, планы проектов DIY, сверла, проекты и планы строительства мебели, митра Пила, Эскизы / Визуализация, Таблицы, Учебники, Дерево и Фанера и т. Д. Метки: новичок, стол своими руками, планы уличной мебели, проекты на открытом воздухе, планы проектов, верстак, мастерская

    Об Эми Бэслер
