Вентиляция в подвале и погребе своими руками

Вентиляция в подвале — один из обязательных элементов этого помещения. С ее помощью воздух в подвале постоянно циркулирует, что позволяет создать подходящие условия для хранения овощей, фруктов и консервации. Давайте разберемся, нужна ли в подвале вентиляция вообще и какая именно?

Содержание

1. Зачем в подвале нужна система вентиляции
2. Естественная вентиляция — оптимальный выбор
3. Когда нужна принудительная вентиляция?
4.  Из чего состоит принудительная система вентиляции:
5. Достоинства принудительной системы вентиляции:
6. Когда нужна дополнительная система вентиляции:
7. Выбор воздуховодов и труб для вентиляции погреба
8. Пластиковые трубы или металлические воздуховоды?
9. Расчет сечения
10. Как правильно сделать вентиляцию в подвале
11. Закладка труб в процессе возведения погреба
12. Монтаж воздуховодов и оборудования в готовом погребе для сложных систем
13. Вывод приточной и вытяжной трубы для простых систем
14. Как проверить вентиляцию в погребе

Зачем в подвале нужна система вентиляции

Многие игнорируют ее необходимость, забывая о том, что подвал является основой всего здания, и предназначен не только для хранения продуктов в зимнее время.

Если не позаботиться о качественной системе вентиляции, это может значительно повлиять на процесс хранения продуктов в подвале. Высокая влажность помещения и отсутствие циркуляции свежего воздуха — идеальные условия для образования плесени и грибка.

Проектирование и создание схемы начинается еще на стадии проектирования самого дома. Это гарантирует создание подходящей атмосферы для хранения овощей и консервации, а самое главное, обеспечивает благоприятные условия для жизни в самом доме.

Вентиляция помогает поддерживать в доме комфортную для проживания температуру, подходящий уровень влажности и гарантирует циркуляцию воздуха в помещении.  Если вы видели в цокольной части здания отдушины и приточные магистрали, именно они обеспечивают естественную циркуляцию воздуха в подвале. Но если с этим все же возникают проблемы, можно установить специальное оборудование. Специальное оборудование представляет собой систему воздушных коммуникаций, которые и отвечают за циркуляцию воздуха в помещении.

Естественная вентиляция — оптимальный выбор

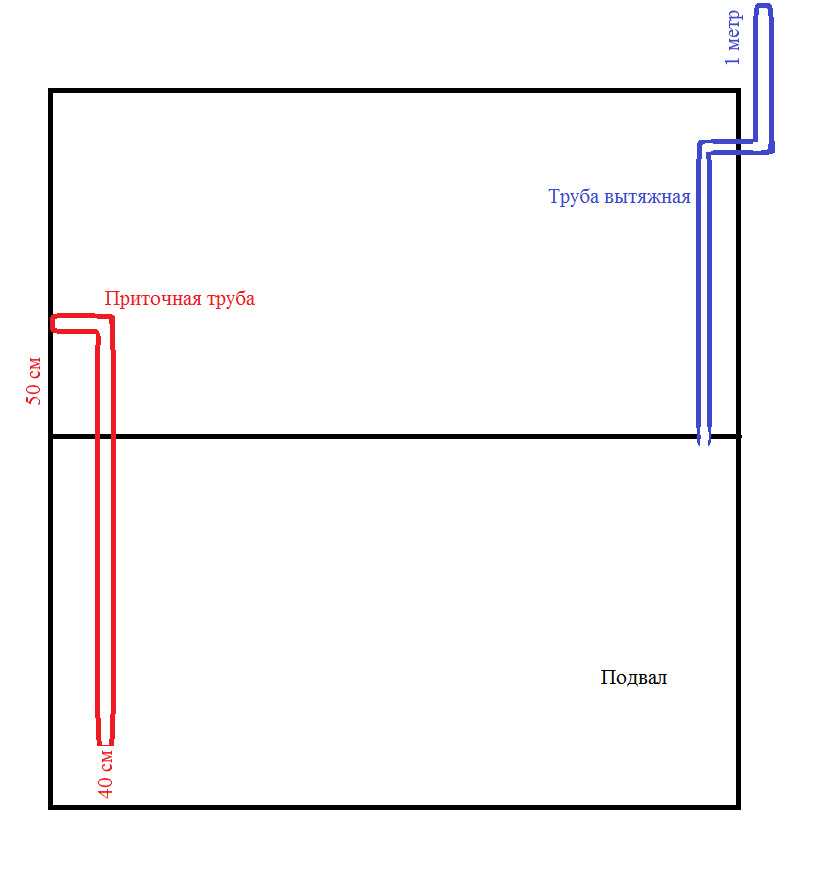

Естественная вентиляция подвала состоит из двух воздуховодов: приточного и вытяжного. Они обеспечивают вывод затхлого воздуха из погреба и приток свежего. Они располагаются на противоположных стенах, максимально далеко друг от друга. При этом, вытяжная труба устанавливается в верхней части помещения, а приточная в нижней.

Они должны обязательно располагаться друг напротив друга. Это обусловлено физическим явлением расположения холодного и теплого воздуха. В качестве материалов для естественной вентиляции рекомендовано использовать асбест. Но стоит помнить, что в регионах с теплым климатом такая система не эффективна, и необходимо оборудовать подвальное помещение комбинированной системой вентиляции.

Благодаря своей простоте и экономии – такая система является оптимальным выбором, которая не потребует от Вас много действий и затрат.

Когда нужна принудительная вентиляция?

Принудительная вентиляция погреба необходима в тех помещениях, в которых нет возможности создать условия для естественной циркуляции воздуха. Для этого используются каналы, и вентиляторы. При необходимости в них так же могут устанавливаться дополнительные фильтровальные системы воздуха, и нагревательные элементы, которые помогают регулировать температуру воздуха в помещении.

 Из чего состоит принудительная система вентиляции:

1. Воздушные магистрали, которые служат «дорогой» для перемещения воздушных масс.
2. Нагревательная установка;
3. Устройство для регулировки температур в подвале, которое отвечает за кондиционирование;
4. Каналы вентилирования для воздухообмена;
5. Для циркуляции воздуха необходим заборник воздуха;
6. Для объединения каналов разного диаметра необходимы диффузоры;
7. При необходимости используется тройник.

Достоинства принудительной системы вентиляции:

• На ее работу не влияют природные факторы;
• Возможность регулировки температуры в помещении;
• Отлично подходит для помещений с большой площадью.

Принудительную вентиляцию устанавливать в подвале достаточно дорого, именно поэтому данная система используется крайне редко. Кроме того, монтаж оборудования требует определенной сноровки и умений.

Если почитать специальную литературу, в вопросах установки принудительной системы разобраться не трудно, но часто в ней просто нет необходимости.

Когда нужна дополнительная система вентиляции:

• Площадь помещения;
• Особенности эксплуатации подвала.

Выбор воздуховодов и труб для вентиляции погреба

Для вентиляция погреба необходима приточная труба и вытяжная труба. Она может изготавливаться из разных материалов: пластиковые, оцинкованное железо, асбест. Длину воздуховода выбирают так: вытяжная заканчивается приблизительно в 20 см от потолка, и выходит на крышу. Она должна быть выше конька минимум на 50 см. Приточный канал находится в противоположном углу и расположена в 30 см от пола.

Пластиковые трубы или металлические воздуховоды?

Для вентиляции в погребе могут использоваться как металлические, так и пластиковые материалы. Причем пластиковый вариант используются на много чаще, а на сегодняшний день вовсе считаются самым востребованным вариантом.

Металлические воздуховоды делают редко, но для этого материала характерна дешевизна. В то же время этот материал подвержен коррозии и может быстро сгнить. Конечно, с этой проблемой можно бороться, покрыв трубу перед закапыванием специальной защитной эмалью. Еще одно преимущество пластиковых материалов, на их внутренней стороне меньше образуется конденсат.

Расчет сечения

Для погребов разной площади, необходимо правильно рассчитать необходимый диаметр трубы. Профессиональные строители используют для этого сложные формулы, но для самостоятельного монтажа есть способ попроще.

Расчет диаметра трубы проходит следующим образом:

1. Отталкиваемся от того, что на 1 м² сечение должно быть 26 см². Считаем на подвал размером 3*2.
2. Вычисляем площадь погреба: 3*2=6 м²;
3. Теперь исходя из размера необходимого сечения на 1 м², вычисляем площадь сечения: 6*26=156 см²;
4. Теперь высчитываем радиус вентиляционного канала: √(T/π)=√(156/3. 14)≈7.05 см;
5. И исходя из этого высчитываем необходимое сечение: 14=140 мм.

Чтобы гарантировать более эффективную циркуляцию воздуха, рекомендовано устанавливать приточную трубу на 15% меньше в диаметре, чем вытяжная.

Как правильно сделать вентиляцию в подвале

Чтобы своими руками правильно сделать вентиляцию в погребе, нужно обратить внимание на следующие моменты:

• Если система устанавливается в уже готовом доме, в потолке необходимо сделать специальное отверстие;
• Через него в подвал опускается труба и крепится к потолку Она в последствии и будет вытягивать воздух.
• Ее часть, которая находится с внешней стороны погреба поднимается на уровнем земли (или крыши) минимум на 1500 мм.
• Приточный канал устанавливается с противоположной стороны. Для нее так же проделывают отверстие в крыше, а в подвале ее конец располагают на расстоянии 25 см от пола.
• На поверхности приточный канал не должен выступать больше, чем на 25 см от крыши или земли.
• Ее необходимо закрыть дефлектором.
• При наличии в доме печи или камина, вытяжная труба должна находиться рядом с дымоходом.

Закладка труб в процессе возведения погреба

Самый лучший вариант, это когда вентиляция для погреба устанавливалась во время строительства под домом. Принцип в целом не отличается от установки вентиляции в готовом помещении, но труба получается скрытой.

1. Во время строительства воздуховод прокладывают вдоль угла. Нижний ее край находится в 150 см от пола.
2. Весь воздуховод проходит сквозь дом, через чердак и выходит на крышу. Он должен быть на 50 см выше конька.
3. Приточный канал, как и в других случаях, находится в противоположном углу. Чтобы понять какой должна быть длина этой трубы, отталкивайтесь от того, что приточная труба минимум на 1 м ниже вытяжной. Она выходит на улицу из фундамента и должна быть на 80 см выше уровня земли.

Монтаж воздуховодов и оборудования в готовом погребе для сложных систем

Устройство принудительной вентиляции в погребе устанавливается в тех случаях, когда более простой системы недостаточно. Такое случается, например, если помещение слишком большое. Приточная система вентиляции делится на два вида: автоматическая и механическая.

Основной элемент этой конструкции — канальный вентилятор большой мощности. Срок службы вентилятора для вентиляции подвала зависит от технических характеристик, мощности устройства и направления воздуха.

Вывод приточной и вытяжной трубы для простых систем

Вентиляцию погреба можно устанавливать и в уже готовом погребе. Она бывает нескольких вариантов, и монтаж каждого из них мы рассмотрим отдельно.

Система с одним каналом воздуховода, это самый простой вариант. В этом случае не предусмотрена установка приточной трубы. Хоть многие и критикую этот метод, он имеет как свои достоинства, так и недостатки. Простота установки и низкая стоимость, очевидные преимущества вентиляции с одной трубой. Но в то же время, свежий воздух в подвал практически не поступает, и с полноценной системой вентиляции этот вариант не сравнить.

Именно поэтому все профессионалы рекомендуют устанавливать систему с двумя каналами воздуховодов. Как вентиляция с двумя трубами устанавливается в погребе:

1. Вытяжная вентиляция. Воздуховод должен находиться в углу помещения. С помощью перфоратора делаем в стене отверстие нужного размера и горизонтально вставляем в нее трубу.
2. Далее с наружной стороны прикрепляем к ней уголок и вставляем вертикально вторую трубу. Она должна быть выше уровня земли минимум на 50 см.
3. Пространство между горизонтально установленной трубой и стеной нужно закрыть с помощью монтажной пены.
4. Чтобы влага не попадала в воздуховод, на нее нужно установить защитный зонтик.
5. Приступаем к внутренней части приточной трубы. Так же устанавливаем уголок и горизонтально прикрепляем трубу. Она должна находиться от пода на 20-30 см. Прикрепить ее к стене нужно с помощью кронштейнов с зажимами.
6. Теперь приступает к установке приточной трубы. Принцип работы примерно тот же.
7. С противоположной стороны подвального помещения делаем еще одно отверстие, вставляем в него горизонтальную трубу и делаем вертикаль с наружной стороны здания. Как правило, она должна быть выше уровня крыши на 50 см.
8. Эту трубу нужно обязательно утеплить перед установкой.
9. Зажимными кронштейнами крепим ее к стене. На верх тоже нужно установить защитный зонтик, чтобы избежать попадания влаги.

Как проверить вентиляцию в погребе

После того, как система вентиляции в погребе установлена, нужно убедиться, что она исправно работает. Как проверить работу вентиляции в погребе? Для этого не требуются особые навыки или умения.

Для этого достаточно зажечь спичку или зажигалку и поднести ее к решетке вентиляции. Если огонь погас, значит в подвальном помещении переизбыток углекислого газа.

Решить этот вопрос можно заменив приточную магистраль на трубы с большим сечением. Для регулировки интенсивности циркуляции воздуха, необходимо установить на трубы шиберную заслонку.

влажность, схемы и их особенности, инструкция создания по шагам, усовершенствование

Содержание:

• Влажность и ее регулировка
• Погреб гаража и его вентиляция
• Самый простой способ сделать вентиляцию
• Принудительная вентиляция
• Пошаговая инструкция создания вентиляции в погребе
• Усовершенствованные схемы

Очень важным делом является выращивание и сбор урожая. Но это всего лишь половина, так как его еще нужно сохранить на протяжении всей зимы. Как правило, все соленья-варенья, овощи, фрукты на зиму отправляют в погреб, или подвал. Сделать идеальные условия собранному урожаю для хорошей и комфортной зимовки довольно сложно, но возможно. Достаточно всего лишь организовать правильную вентиляцию, чтобы на овощах не появлялась плесень и в итоге все труды не стали напрасными. Но вентиляция в погребе имеет ряд сложностей и особенностей, которые требуется обязательно знать.

Правильно сделанная вентиляция подразумевает создание и удержание оптимального уровня влажности в подвале или в погребе, температуры и т.д. Постараемся рассмотреть все самые действующие методы создания идеальных условий, способствующих сохранности овощей зимой.

Вентиляция погреба

Влажность и ее регулировка

Влажность в погребе или подвале можно легко регулировать при помощи обычных древесных опилок, соли или извести. Это очень эффективно в случае, если показатель влажности повышен. Материалы, которые имеют гигроскопические свойства, также могут отрегулировать заниженный показатель. Для этого просто рекомендуется разбросать по полу опилки и смочить их водой.

Независимо от того, в норме влажность или нет, вентиляция в погребе является незаменимой. Застойный воздух в любом случае требуется заменять. О создании вентиляции в погребе или подвале мы далее и поговорим.

к содержанию ↑

Погреб гаража и его вентиляция

Идеальная вентиляция погреба в гараже основывается на полной автоматизации регулировки приточно-вытяжных потоков воздуха в нормальном количестве. При постройке гаража очень важно включать такую особенность еще на стадии проектирования.

Очень часто строители предлагают готовые решения по созданию вентиляции в погребе. Но это стоит довольно дорого и подходит не во всех случаях. По этой причине можно сделать вентиляцию самостоятельно. Рассмотрим две основные схемы:

• вентиляция с естественной циркуляцией воздуха;
• вентиляция погреба с принудительной циркуляцией воздуха.

Система вентиляции всего дома

Оба этих варианта одинаково часто применяются владельцами.

Естественная вентиляция предполагает под собой обмен воздушными потоками при помощи нескольких отверстий. Через одни втягивается, а через другие выводится наружу отработанный воздух. Все это происходит благодаря разнице давлений и температур в разных частях. Рассмотрим самую простую схему сборки:

1. Обязательно сделайте расчет площади и объем воздуха, который требуется заменять за единицу времени. В среднем на 1 кв.м. требуется делать 26 см.кв. сечения трубы воздуховода. Это действие нужно для того, чтобы вход и выход воздуха был достаточен.
2. Труба, через которую будет удаляться отработанный воздух, прокладывается по углу погреба. Ее край обязательно должен находиться примерно в полутора метрах над полом. Далее, подымаясь вверх и выходя из земли, труба должна возвышаться на 40-50 см.
3. Приточная труба обязательно должна находиться с обратной стороны на высоте от 40 до 50 см. от пола. Над перекрытием она возвышается на 80-100 см.

Придерживаясь этих правил, можно самостоятельно сделать вентиляцию погреба. При этом будет затрачено немного сил и материалов. Рассмотрим еще варианты, как сделать вентиляцию в погребе.

к содержанию ↑

Самый простой способ сделать вентиляцию

Очень часто, по причине нарушений строительной технологии, сильно ограниченных средствах и многого другого, подвалы и погреба остаются пустыми. Причиной тому является невозможность хранения в них чего-либо. Плесень, грибки, гниль – все это моментально появляется на плодах вашего труда. И для того, чтобы избежать этого, не достаточно всего лишь провести утепление погреба. Здесь требуется еще, и создать правильное проветривание.

В случае если погреб является частью дома, то здесь достаточно просто вывести в цоколь здания воздуховоды. Данный метод является самым простым и в свою очередь имеет ограничения по площади. Максимально правильная вентиляция погреба с такой конструкцией возможна лишь при площади не более 5 кв. м.

Если все сделать правильно, то погреб или подвал будет сохранять максимальную свежесть продуктов, которые в нем хранятся. Обязательно рекомендуется сделать заграждения для отдушин, так как есть большая вероятность попадания в них мусора, пыли и животных.

к содержанию ↑

Принудительная вентиляция

Обычная вентиляция с естественной циркуляцией может использоваться только на протяжении 4-5 месяцев, когда холодно. Вентиляция погреба зимой не составляет неудобств, так как разность температур позволяет создать естественные потоки перемещения воздуха.

Но, к сожалению, в теплое время года, когда температура воздуха недостаточно низкая, в погребе образуется застой по причине невозможности перемещения. Для круглогодичного использования погреба рекомендуется устанавливать принудительную вентиляцию, которая бы легко решила большое количество проблем.

Особенности вентиляции в погребе дома

Для создания принудительной циркуляции воздуха в погребе на трубу ставится маломощный вентилятор. Он устанавливается на вытяжную трубу и, откачивая отработанный воздух, создает разность давлений. Именно по этой причине происходит его замена. Дополнительно принудительная вентиляция может применяться в случаях, когда нужно быстро проветрить погреб, или резко в нем понизить уровень влажности.

к содержанию ↑

Пошаговая инструкция создания вентиляции в погребе

Вентиляция погреба своими руками устанавливаетсяв три этапа. Рассмотрим их более подробно.

1. Определение диаметра трубы. Сейчас можно найти множество примеров и сложных формул, при помощи которых рассчитывается трубопровод. Но задачу можно значительно упростить, сократив все расчеты. На каждый метр площади нужно 2 см диаметра трубы. Итого, проводя подсчеты, можно утверждать, что для погреба площадью 7 кв.м. достаточно будет трубы, диаметром 14 см.
2. Монтаж вытяжки. После расчета требуется провести монтаж вентиляционной системы в погребе. При этом трубу пропускают по самому погребу и выводят наружу. Обязательным является вывод вытяжки выше строений, или в сторону свободную от стен. Данное решение даст возможность создания более стабильного проветривания помещения. Также на край трубы, внутри погреба, рекомендуется установить заслонку. С ее помощью можно легко регулировать силу потока.

   Приточно-вытяжная вентиляция для погреба

3. Монтаж приточной трубы. Этот элемент вытяжки рекомендуется устанавливать в обратной стороне погреба. Это делается для того, чтобы свежий воздух проходил через все помещение. Нижний край обязательно должен находиться не выше полуметра от пола. При этом обязательно нужно вывести второй конец приточной трубы выше первого, накрыв его защитной сеткой и специальным грибком.

Проверить правильность установки вентиляции в погребе можно при помощи спички. Если зажечь ее при закрытых дверях, и она будет гореть ровно и ярко – с вентиляцией все хорошо. В случае если спичка погасла – рекомендуется обратно проверить ход воздуха, так как это означает плохой обмен и циркуляцию. В следствии, устройство вентиляции нужно будет немного заменить.

к содержанию ↑

Усовершенствованные схемы

В случае, если вы сомневаетесь в том, что сможете выполнить вентиляцию правильно, можно сделать одну небольшую хитрость – поставить два вентилятора на вход и выход. Это очень похоже на приточно-вытяжную систему, только она немного меньше по размерам и проще по конструкции. Также эта система гарантирует не только регуляцию влажности, но и отсутствие запахов, так как замена производится довольно быстро. В свою очередь, по причине быстрого замещения отработанного воздуха чистым, можно составлять график. Например, сделать автоматическое включение вентиляторов раз в час на 10 минут. Естественно, все эти показатели требуется выводить опытным путем.

Естественная вентиляция не требует установки дополнительных элементов и позволяет проводить замещение воздуха постепенно, без создания сквозняков. Но в свою очередь очень тяжело правильно рассчитать сечение трубы и правильно подобрать ее вывод на внешнюю сторону. Но в свою очередь данное решение не требует монтажа дополнительных элементов.

Специалисты советуют делать съемные вентиляторы, так как зимой они не нужны по причине большого перепада температур. А когда придет весна и лето – можно монтировать и принудительную систему, чтобы постепенно проводить подготовку погреба к сезонному использованию.
