Схема утепления каркасного дома минеральной ватой: особенности и нюансы

Утепление каркасного дома — один их самых важнейших этапов строительства, так как слой утеплителя служит единственной преградой для проникновения холода в жилище, а также изолятором от ветра и влаги.

И до 80% всех каркасных домов утепляются минватой или материалами на ее основе.

Содержание

1 Минеральная вата и ее особенности как утеплителя
- 1.1 Преимущества и недостатки
- 1.2 Виды минваты, их плюсы и минусы
2 Технология утепления пола каркасного дома
3 Схема утепления стен каркасного дома минеральной ватой
- 3.1 Утепление внешних стен
- 3.2 Утепление внутренних стен
4 Утепление потолка минеральной ватой
5 Утепление крыши каркасного дома

Минеральная вата и ее особенности как утеплителя

Минеральная вата — это паропроницаемый утеплитель, являющийся наиболее популярным материалом для теплоизоляции. Минвата отличается высокой звукоизоляцией и экологичностью. На протяжении всего срока использования минвата остается в первоначальном виде.

Преимущества и недостатки

Основные преимущества минеральной ваты:

Низкая теплопроводность. Данный коэффициент зависит от плотности минваты и может составлять от 0,032 до 0,039 Вт/(м*К). И чем жестче вата, тем меньшей теплопроводностью она будет обладать.
Долговечность. При правильном монтаже утеплитель может прослужить до 70 лет.
Простота монтажа. Материал легко режется ножом и удобен в обработке.
Пожаробезопасностью. Минвата не горит, а только плавится под воздействием высоких температур, при этом, не выделяя в атмосферу вредных веществ.

К недостаткам утепления минеральной ватой относят:

Высокую стоимость.
Необходимость в защите материала от влаги с помощью паро- и гидроизоляционной пленки.
Монтаж плит ваты необходимо осуществлять в костюме и респираторе для защиты от вредной пыли.

Виды минваты, их плюсы и минусы

Минеральная вата бывает 3 видов:

Стекловата (сырьем служат расплавы стекла).
Каменная (изготавливается из горных пород).
Шлаковая (производится из шлака).

Ранее описанные достоинства и недостатки минеральной ваты присущи всем ее разновидностям, далее показаны отличительные плюсы и минусы каждого вида.

Стекловата — это волокнистый утеплитель, который является одним из видов минеральной ваты. Сырьем для ее изготовления служат расплавы стекла и связующие вещества — смолы.

Плюсы стекловаты:

Воздухопроницаемость.
Морозоустойчивость.
Устойчивость к химическим веществам.
Стойкость к плесени и поражению грибками.

Минусы утеплителя:

Короткий срок эксплуатации — до 10 лет.
Усадка до 80 %.

Каменная (базальтовая) вата

— это паропроницаемый утеплитель, являющийся одним из лучших звуко- и теплоизоляционных материалов.

Она изготавливается из горных пород с добавлением карбамидных смол и бентонитовой глины.

Плюсы каменной ваты:

Высокая плотность.
Минимальная усадка (около 5%).
Стойкость к гниению, плесени и грибку.

К недостаткам можно отнести высокое влагопоглощение каменной ваты.

Важно: вата выпускается в плитах и рулонах, может иметь различную плотность — от 30 до 100 кг/ м³.

Шлаковая вата изготавливается из доменных шлаков, являющихся отходами металлургических производств.

Плюсы шлаковаты:

гибкость и эластичность (может применяться для утепления округлых поверхностей).
Низкая стоимость.

Минусы утеплителя:

При попадании на вату воды происходит выделение кислоты, разрушающей металл.
Материал плохо переносит перепады температур.

**Таблица 1**. Характеристики различных видов минваты
Параметры	Стекловата	Каменная вата	Шлаковата
Коэффициент теплопроводности, Вт/(мС)*	0,037-0,041	0,032-0,048	0,046-0,048
Коэффициент паропроницаемости, мг/(мчасПа)	0,60	0,3	0,6
Плотность, кг/ м³	11-130	30-100	75-200
Влагопоглощение, %	0,55-1	2	до 2
Звукопоглощение	высокое	высокое	хорошее

Из таблицы видно, что каменная вата обладает

самыми лучшими техническими показателями, плюс ко всему имеет минимальную усадку.

Шлаковата заметно уступает стекло- и каменной вате по показателю теплопроводности и имеет невысокие показатели шумоизоляции.

Технология утепления пола каркасного дома

Технология утепления пола основывается на виде фундамента дома. Большинство каркасных сооружений ставят на свайно-винтовой фундамент, но не зависимо от типа фундамента дома первым слоем утепления пола должна быть гидроизоляция.

Если дом расположен высоко от земли и под него можно залезть, то под лаги снизу сначала прикрепляют степлером гидроизоляционную пленку, а затем прибивают нижние обшивочные доски.

Их можно прибивать вплотную друг к другу или с шагом до 40 см. Они будут удерживать плиты минваты и пленку гидроизоляции от выпадения вниз.

Если под дом подлезть не получается, то под лаги набивают доски, а затем поверх лаг и досок изнутри стелют пленку. Минвата плотно укладывается между лагами на пленку. Расстояние между лагами должно быть 58-59 см, так как стандартная ширина плит ваты — 60 см.

В среднем толщина слоя минваты должна составлять 15 см, а высота лаг чуть меньше. Каждый новый слой ваты должен перекрывать стыки предыдущего и иметь напуск не менее 20 см.

Поверх минваты и лаг прикрепляют пароизоляционную пленку, стыки проклеивают 2-х сторонним скотчем. На пленку настилают листы фанеры, OSB или доски, которые послужат основой для чистовой отделки полов.

Важно: гидро- и пароизоляционные пленки настилают так, чтобы их края заходили на стены. Это исключит попадание влаги между стеной и полом каркасного дома.

Схема утепления стен каркасного дома минеральной ватой

Стены в каркасном доме утепляют и снаружи и изнутри. Материалы для этого применяются одни и те же.

Утепление внешних стен

Технология утепления стен минватой снаружи включает в себя несколько этапов. Вначале каркас снаружи обшивается OSB плитами с расстоянием между плитами в 2-3 мм. Затем эти щели заполняют монтажной пеной.

Снаружи поверх плит натягивают гидроизоляционную пленку для защиты плит и слоя минваты от осадков, стыки пленок проходят двухсторонним скотчем.

Далее производится финишная отделка, в роли которой часто выступают панели сайдинга. Для этого на стены поверх пленки сооружают каркас из брусьев, к которому крепят панели сайдинга.

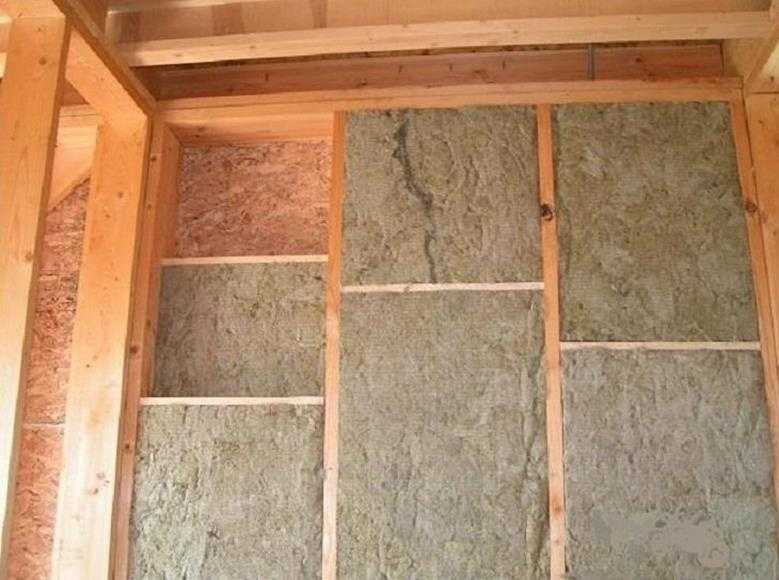

С внутренней стороны между брусьями каркаса вставляют плиты минваты. Стык второго слоя ваты должен перекрывать стык первого на 15-20 см.

Совет: лучше всего для утепления стен каркасного жилища брать плиты ваты с плотностью не менее 35-50 кг/ м³. Такая минвата не будет проседать и скатываться вниз.

После укладки всего утеплителя необходимо заполнить монтажной пеной все щели, которые появились на стыках досок и брусьев.

Поверх слоя минваты изнутри натягивается пароизоляционная пленка для защиты утеплителя от влаги, идущей изнутри помещения. Далее на пленку набивают листы OSB, фанеру или доски. В заключении производится финишная отделка стен.

Утепление внутренних стен

Утепление внутренних стен каркасного дома в основном осуществляется для обеспечения звукоизоляции. Для этого можно воспользоваться минватой, другим видом утеплителей или специальными звукоизоляционными материалами.

Технология утепления стен внутри аналогична утеплению внешних стен, при этом гидро- и теплоизоляционные пленки можно не применять.

Утепление потолка минеральной ватой

Утепление потолка является 1 из самых ответственных этапов технологии утепления жилища. Его рекомендуется проводить, пока крыша собрана еще не до конца, чтобы это не помешало плотной укладке минваты сверху на потолок.

Во-первых, на потолочные балки изнутри крепится пароизоляционная пленка. На нее прибивается доска толщиной 2,5 см, фанерный лист или плита OSB. Далее сверху крепятся плиты ваты по тем же правилам, как и для утепления стен и пола.

Внимание: минвата кладется полностью по всему потолку, плюс напуск на всю ширину стен.

Если чердак не используется для проживания, то укладывать мембранные пленки нет нужды. Можно сразу обшивать фанерой или доской для удобства передвижения. В случае, когда утеплять потолок сверху нет возможности, применяется утепление изнутри. Для этого плиты минваты подвязывают к потолку. Затем нашивают пароизоляционную пленку и фанерные листы либо доски.

Так как теплый воздух всегда поднимается наверх, то при неграмотном утеплении потолка из помещения будет уходить большое количество тепла.

Утепление крыши каркасного дома

Технология утепления крыши аналогична теплоизоляции потолка за одним исключением. На слой утеплителя обязательно стелется гидроизоляционная пленка для защиты минваты от внешней среды (дождя, ветра или снега).

После монтажа стропильной системы снизу подшивают пароизоляционную пленку, на которую изнутри набивают подшивочные доски или фанерные листы.

Затем снаружи укладывают листы утеплителя, закрывая их гидроизоляционной пленкой. На пленку набивают контробрешетку, затем обрешетку под кровлю и сам кровельный материал.

Утепление крыши удобнее производить снаружи, так волокна ваты не будут опадать на лицо. В случае если крыша уже собрана, то утепление можно производить и изнутри. Но это менее удобно, так как нужно будет временно закреплять плиты минваты до натягивания пароизоляции.

В заключении можно сказать, что утепление каркасного дома минватой обеспечит минимальный отвод тепла через стены и сократит расходы на отопление в зимний период. Минеральная вата в качестве утеплителя обеспечивает естественную вентиляцию в доме и является отличным звукоизолятором от шумов с улицы.

стен, пола, потолка, толщина утепления, как правильно

Утепление каркасного дома минеральной ватой снаружи, изнутри и внутри каркаса выполнить достаточно просто. Во время работы не потребуется специальный инструмент и особые знания. Нужно придерживаться рекомендаций производителя, а также соблюсти рекомендации профессионалов, найти которые можно в интернете или в этой статье.

Статья описывает методы утепления загородного дома при помощи минеральной ваты, основные моменты, которые нужно учесть при утеплении пола, стен и потолка, а также подскажет о том, какой из утеплителей лучше использовать, опираясь не только на его теплоизоляционные свойства.

Содержание

Как правильно утеплить каркасный дом минватой своими руками
Наружная термоизоляция под сайдинг
Внутренняя термоизоляция
Как утеплить минеральной ватой каркас
Схема утепления стен каркасного дома минеральной ватой
Пирог стен утепленного каркасного дома
Утепление фасада
Технология утепления потолка
Схема термоизоляции потолка при помощи минеральной ваты
Технология утепления пола
Схема утепление пола при помощи минеральной ваты
Толщина материала для утепления каркасного дома
Какой утеплитель лучше выбрать для каркасного дома
Каменная или минеральная вата
Утепление каркасного дома минеральной ватой или базальтовой плитой
Отзыв человека, утеплившего свой каркасный дом минеральной ватой

Как правильно утеплить каркасный дом минватой своими руками

Каждый мечтает о собственном загородном доме в Подмосковье, но не многие задумываются о том, что частный дом — это далеко не квартира и требует гораздо больше внимания, особенно если его не строят самостоятельно, а покупают готовый. Отопить частный дом в холодное время года — это сложное и недешевое занятие, но можно существенно снизить расходы, сделав утепление стен каркасного дома своими руками.

Минеральная вата является прекрасным популярным современным утеплителем

Вариантов, как сделать свой дом теплее, очень много, но чаще всего используют в качестве утеплителя различные виды минеральной ваты. Используя минвату можно провести все работы самостоятельно.

Утепление дома каркасной конструкции отличается тем, что утеплитель располагается в центре стены между обрешеткой каркаса. Так утепляют каркасную конструкцию при строительстве вновь возводимого дома. Если же вы хотите выполнить дополнительное утепление уже существующего строения, то утеплитель следует располагать снаружи стен дома или внутри.

Дополнительное утепление каркасного дома проводят двумя способами:

Работы по наружной стене с последующей отделкой, например, сайдингом.
Внутреннее утепление.

Наружная термоизоляция под сайдинг

Это наиболее эффективный вариант, так как технология предусматривает не только монтаж утепляющего слоя, но и обновление фасада материалами, которые не боятся негативных факторов окружающей среды и способны легко переносить низкие температуры. Сайдинг фиксируется на направляющих, в качестве которых используют деревянный брус или металлический каркас.

Учитывая, что современная минеральная вата выпускается со стандартными размерами в рулонах или плитами, то и направляющие для крепления сайдинга набивают с шагом, равным ширине полосы минваты. В зависимости от типа минваты и стен конструкции, ее крепят, пристреливая промышленным степлером или на специальный клей. На клей крепят только плиты минеральной ваты, так как они имеют относительно плотную структуру и подложку.

Обратите внимание! Помимо самого утеплителя, на стены дома рекомендуют нанести паро и влагозащитную мембрану. Она монтируется непосредственно на стену, а уже на нее крепят утеплитель.

Последним этапом внешнего утепления, является монтаж сайдинга, отдельные планки которого, при помощи замков собираются в единую поверхность, обладающую множествами преимуществ:

Сайдинг невосприимчив к перепадам температуры.
Не боится влаги.
Не требует тяжелых конструкции для монтажа, так как обладает малым весом.
Не выгорает на солнце.
Долго служит. Гарантии производителя не менее 15 лет.

Внутренняя термоизоляция

Утепление внутри дома гораздо сложнее по сравнению с наружным. Использовать можно далеко не все материалы, так как необходимо соблюсти нормы пожарной безопасности и экологии. Минеральная вата, это частично природный и экологически чистый утеплитель, который отлично подходит для проведения внутренних работ.

Технология монтажа не отличается от наружного, правда, обшивается каркас не сайдингом, а гипсокартонном или ОСБ панелями (ориентировочно-стружечными плитами). Термоизоляция строений изнутри обладает своими недостатками, основные из которых это:

Уменьшение пространства помещения.
При неправильно уложенной паро и гидроизоляции стены начнут сыреть, что приведет к появлению плесени.
Основа стены прогревается хуже, так как тепло изнутри дома не доходит до нее, соответственно появляется эффект промерзания. Рано или поздно это приведет к разрушению несущей конструкции.
Возможно образование точки росы внутри слоя утеплителя или непосредственно на стене, из-за нарушенного теплообмена.

Как утеплить минеральной ватой каркас

Как уже упоминалось выше, каркасную постройку можно утеплять минеральной ватой как снаружи, так и внутри при выполнении дополнительного утепления уже построенного дома. При строительстве дома заново утеплитель в каркасной конструкции находится посередине, между обрешеткой каркаса, а не крепится на наружную или внутреннюю поверхность стены.

Схема утепления стен каркасного дома минеральной ватой

Схема стены каркасного дома с утеплением минеральной ватой

Схема утепления стен каркасного строения похожа на пирог, состоящий из отдельных слоев. Основу пирога составляет теплоизолятор, в нашем случае, это минеральная или каменная вата.

Пирог стен утепленного каркасного дома

Пирог стены утепленного каркасного дома состоит из следующих слоев:

Внутренняя отделка, которая выполняется по гипсокартону, OSB плитам или другому подобному материалу.
Пароизоляционный слой.
Термоизоляционный слой, минеральная или базальтовая вата. Для каркасного дома используют три слоя стандартного 50 мм изолятора.
Гидроизолирующий слой.
Ветро и шумозащита.
Наружная отделка: сайдинг, вагонка, отделочные плиты или любая другая отделка.

Утеплитель располагается между обрешеткой каркаса, к которой крепятся наружные и внутренние OSB плиты.

Утепление фасада

Если дом уже построен, но его утепление недостаточно, можно использовать утепление фасада или выполнить наружное утепление стены, о котором уже упоминалось выше. На фасад набиваются направляющие из дерева или из металла с шагом, равным ширине плит утеплителя – минеральной ваты. Затем прокладывается гидро и пароизоляция. Между направляющими укладываются листы минваты и закрепляются степлером или клеем.

Утеплитель снаружи закрывается гидроизоляцией и наружной отделкой фасада. Такой отделкой может выступать сайдинг, вагонка или фасадные плиты.

Технология утепления потолка

Помимо стен, для получения максимального эффекта, утеплять надо все поверхности помещения, то есть не оставлять без внимания пол и потолок

От того какого типа потолок, прямой или скошенный по форме крыши, напрямую зависит и способы утепления, но в любых случаях работать удобнее всего до того, как кровля полностью установлена. Если, потолок будет прямой, то теплоизоляционный материал укладывается внутри так чтобы его края заходили на верхнюю плоскость стен. Работая с плитами минеральной ваты, укладывать их надо в несколько слоев, соблюдая шахматный порядок, так чтобы стыки нижнего слоя были перекрыты верхними слоями.

Схема термоизоляции потолка при помощи минеральной ваты

Гидроизоляцию укладывают непосредственно на крышу, а вот пароизоляционный материал наносят между утеплителем и подшивкой потолка, для того чтобы предотвратить проникновение влаги изнутри и при этом сохранить дышащий эффект.

Потолок, который повторяет скат крыши, утепляют по той же технологии, только обшивка листами минеральной ваты проводится с дополнительными креплениями, чтобы они не съезжали. Прокладывают их между лагами крыши, также дополняя паро и гидроизоляционным слоем.

Схема утепления мансардной крыши

Технология утепления пола

Термоизоляция полов не менее важна, так как бетон фундамента хорошо проводит влагу и сырость, которую впитывает с земли. Очень важным аспектом при работе с полом является качественный гидроизолирующий слой. Как правило, его кладут двойным слоем, сначала на сам фундамент, а потом дополнительный слой на черновое покрытие пола.

Пол в каркасных строениях чаще всего устраивается по лагам. При устройстве пола над холодным подвалом, на обшивку перекрытия по черновой обрешетке укладывается супердиффузионная мембрана. По ней выставляются лаги, между которыми располагается утеплитель толщиной не менее 150 мм. При укладке плит утеплителя в несколько слоев необходимо соблюдать разбежку стыков между плитами.

По верху утеплителя монтируется пароизоляционная пленка, которая крепится к лагам степлером.

Затем монтируется черновой пол из доски, фанеры или ОСП. После этого можно укладывать финишное покрытие на мягкую подложку.

Схема утепление пола при помощи минеральной ваты

Утепление пола в каркасном доме

Более подробно смотрите в статье «Утепление пола в каркасном доме».

Толщина материала для утепления каркасного дома

Для утепления каркасных конструкций независимо от вида используемой минеральной ваты, толщина слоя теплоизолирующего материала должна быть рассчитана по специальным формулам, но быть не менее 15 см.

При этом у разных типов утеплителей отличная друг от друга теплопроводимость и другие показатели, как это видно в таблице, приведенной ниже.

Параметры	Стекловата	Каменная вата	Шлаковата
Коэффициент теплопроводности, Вт/(м*град. С)	0,037-0,041	0,032-0,048	0,046-0,048
Коэффициент паропроницаемости, мг/(мчасПа)	0,6	0,3	0,6
Плотность, кг/ м³	11-130	30-100	75-200
Влагопоглощение, %	0,5-1	2	До 2
Звукопоглощение	Высокое	Высокое	Хорошее

Параметр толщины утеплителя для каркасных домов зависит от климатических условий в регионе, где находится постройка. Ориентироваться можно на следующие цифры:

150 – 200 мм минерального утеплителя в случае если ваш дом находится в средней полосе России, например, в Подмосковье, и при газовом отоплении;
200 – 250 мм — то же самое, но в случае отопления электричеством;
200 – 250 мм в стене, если вы живете на севере или в Сибири и у вас газ;
250 – 300 мм, если топитесь электричеством проживая в Сибири.

Какой утеплитель лучше выбрать для каркасного дома

При выборе утеплителя из минеральной ваты ориентируются на плотность и соответственно теплопроводность материала, и его стоимость. Как правило, чем лучше утеплитель удерживает тепло, тем выше его стоимость. Поэтому каждый решает сам, какой вид минерального утеплителя ему выбрать.

Каменная или минеральная вата

Минеральная вата в рулонах или базальтовая — каменная вата в плитах, это основные материалы, применяемые в современном строительстве каркасных конструкций. Базальтовая — каменная вата обладает более плотной кристаллической структурой, которая позволяет хорошо сохранять тепло. Помимо этого, базальтовые волокна делают теплоизолирующий материал негорючим и менее восприимчивым к влаге.

Базальтовая — каменная вата	Минеральная вата
Хрупкий материал, который в процессе укладки может ломаться и образовывать вредную пыль не только раздражающую кожу, но и оседающую в легких	Длинные мягкие волокна очень эластичны и не образуют вредной пыли
Практически не впитывает влагу, а даже намокнув, продолжает сохранять теплоизолирующие свойства	Быстро впитывает воду и практически не выводит ее из своей структуры, из-за чего на поверхностях может появляться плесень и другие грибковые поражения.
В производстве используется формальдегид	Для связки волокон используют безопасный акрил
Высокая устойчивость к температурному воздействию и открытому пламени	Сохраняется риск возгорания материала, так как для производства используют акрил
Уровень теплоизоляции высокий	Уровень теплоизоляции высокий
Оба материала с успехом могут применяться для теплоизоляции помещений в каркасном доме

Утепление каркасного дома минеральной ватой или базальтовой плитой

Какой материал выбрать для утепления каркасного дома? Можно понять из приведенной выше таблицы основных характеристик базальтовой и минеральной ваты, что в принципе, они оба хорошо подходят для выполнения утепления. Базальтовая вата будет лучше при утеплении дома изнутри, поскольку у нее лучше показатель паропроницаемости.

Отзыв человека, утеплившего свой каркасный дом минеральной ватой

Максим П., 28 лет, г. Ульяновск

Утеплял свой дом минеральной ватой в плитах, очень доволен. Во-первых, легко монтируется, особого дополнительного инструмента практически не нужно, во-вторых, стоит недорого. После утепления стали без проблем жить на даче даже в сильные холода и отапливаем дом небольшой печкой на дровах.

Минеральная вата, как и плиты из каменной ваты являются отличным термоизоляционным материалом, позволяющим сохранять тепло в домах, расположенных в климатических поясах с холодными зимами. Главное, не забыть о паро и гидроизоляционных слоях, особенно если работа будет проводиться своими руками, для того чтобы создать надежный барьер холоду.

ETW: Стена — усовершенствованная каркасная стеновая конструкция 2×6 с изоляционной плитой из минерального волокна

Дата вступления в силу

14 декабря 2014 г.

Текст

В этом обзоре кратко изложены усовершенствованные каркасные стены 2×6 с использованием изоляционных плит из минерального волокна, включая преимущества и недостатки этой стратегии строительства. Комплексный двумерный анализ теплового потока и одномерное гидротермическое моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа.

Деревянный или фиброцементный сайдинг
Обрешетка, создающая вентиляционный/дренажный зазор не менее 3/8 дюйма за облицовкой
4-дюймовые изоляционные плиты из минерального волокна
Обшивка OSB со встроенным барьером
2601 дерево
Внутренняя гипсокартонная плита

Thermal Control

Установленная изоляция R-значение: Вдуваемая или напыляемая целлюлозная изоляция в полостях имеет типичное R-значение R-20 для стен 2х6

Минеральное волокно, используемое в качестве наружной изоляции, имеет R-значение 3,8-4,3/дюйм.

R-значение для всей стены: Использование двумерного анализа теплового потока с эффектами теплового моста и средним коэффициентом каркаса (16%) показывает увеличение R-значения сборки и повышение эффективности целлюлозы. изоляция в пространстве стойки за счет уменьшения эффекта теплового моста. Усовершенствованные каркасные стены с 4-дюймовой изоляционной плитой из минерального волокна снаружи имеют значение R всей стены от R-35 до R-37.

Защита от утечек воздуха: Целлюлоза представляет собой воздухопроницаемый материал, используемый в пространстве для стоек стены, обеспечивающий возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная плита из минерального волокна также не является воздухонепроницаемой (в отличие от EPS, XPS и полиизоциануратной плиты с фольгированным покрытием). Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами с использованием встроенного водостойкого барьера, который служит как влагозащитным, так и воздушным слоем.

Типичные изоляционные материалы: Вспененная целлюлоза используется для изоляции пространства стоек. В качестве наружного утеплителя используются теплоизоляционные плиты из минерального волокна. Выдувная целлюлоза используется на балке обода.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного разрушения ограждения здания. Изоляционная плита из минерального волокна, хотя и является гигрофобной, не подходит для создания водоотталкивающего слоя на поверхности изоляции, как это может быть сделано с изоляционными плитами из полиизоцианурата или экструдированного полистирола (XPS), покрытыми фольгой. Защита от дождя решается с помощью водонепроницаемого барьера, интегрированного с обшивкой OSB в сочетании с проклеенными швами. ¹ В качестве альтернативы, гидроизоляционный слой можно использовать поверх фанеры или обшивки OSB

Защита от утечек воздуха: Конденсация при утечке воздуха является второй по значимости причиной преждевременного выхода из строя ограждающих конструкций здания с такой конструкцией стен. Очень важно контролировать утечку воздуха, чтобы свести к минимуму проблемы долговечности конденсации утечки воздуха. Использование изоляционных плит из минерального волокна снижает риск образования конденсата при утечке воздуха за счет повышения температуры поверхности конденсации, но в холодном климате образование конденсата все же возможно, поскольку изоляция из минерального волокна не является воздухонепроницаемым материалом. В этой стеновой системе требуется воздушный барьер, чтобы гарантировать, что утечка воздуха через стену устранена (в идеале) или, по крайней мере, сведена к минимуму. ² Воздушный барьер должен быть жестким и достаточно прочным, чтобы противостоять силам ветра, непрерывным, прочным и воздухонепроницаемым. Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами, где встроенный водостойкий барьер, описанный выше, детализирован, чтобы служить как контролем воды, так и слоем контроля воздуха. ³

Пароизоляция: Конденсация в зимнее время, вызванная выходом пара наружу, контролируется в сборке стены за счет изоляции снаружи обшивки OSB. Отношение внешней изоляции из минерального волокна к общей изоляции стены в сборе имеет решающее значение для контроля риска образования конденсата на обшивке. Стеновая сборка обеспечивает проникновение пара внутрь в летнее время через вентилируемую облицовку и водостойкий барьер, объединенный с обшивкой OSB, описанной выше, которая также действует как замедлитель пара. Уровень пароизоляции определяется в IRC, и с ним следует ознакомиться, поскольку установка неправильного пароизоляционного слоя или установка пароизоляционного слоя в неправильном месте может привести к выходу из строя ограждения здания. ⁴

Сушка: Изоляционная плита из минерального волокна обеспечивает сушку снаружи. Кроме того, стена также может высохнуть до внутренней части. Следует избегать пароизоляционных материалов, так как это может привести к внутреннему высыханию. Минимальный уровень пароизоляции на внутренней поверхности определяется IRC. В этой «проточной сборке» предписывающая часть IRC, касающаяся пароизоляции, позволяющая отказаться от полипароизоляции, выполняется путем установки достаточного количества изоляции из минерального волокна снаружи. Установка пароизоляции с обеих сторон ограждения запечатает любую влагу в пространство для стоек, что приведет к низкой способности к высыханию и, возможно, к рискам долговечности, связанным с влажностью. Вентиляция за паронепроницаемой облицовкой и внутренними компонентами (например, кухонными шкафами) может способствовать высыханию.

Встроенная влажность: Следует соблюдать осторожность при строительстве из сухих материалов, где это возможно, и позволять высушивать влажные материалы перед закрытием. Целлюлоза часто распыляется во влажных условиях, и производители рекомендуют просушить перед закрытием и содержанием влаги. пределы.

Долговечность Резюме: Основные риски долговечности, связанные с этими стеновыми сборками, связаны с повреждением влаги, вызванным проникновением дождевой воды и конденсацией утечки воздуха. На лицевой стороне обшивки OSB устанавливаются как воздухо-, так и гидроизоляция с ленточными сборками и интегрированным водоотталкивающим барьером.

Возможность сборки

Внешняя изоляция до 1 ¹ / ₂ ” требует минимальных изменений в стандартных методах изготовления корпусов. Внешняя изоляция свыше 1 ¹ / ₂ ” требует внесения изменений в конструкцию и детали окон и стен, что требует обучения и контроля во время первоначального внедрения.

Облицовка легко крепится к стойкам через 1-дюймовую внешнюю изоляцию. Более толстые уровни изоляции (> 2 дюймов) требуют обвязки или полос обрешетки, прикрепленных к каркасу с помощью длинных крепежных деталей. Некоторые производители облицовки позволяют крепить свою облицовку непосредственно к обвязке.

Стоимость

Усовершенствованная конструкция каркасной стены снижает затраты на каркас. Стоимость утеплителя из минерального волокна увеличивается с его толщиной. Кроме того, при толщине изоляционных плит более 1 ¹ / ₂ дюймов для крепления облицовки потребуются полосы обрешетки, что увеличивает стоимость. Но есть измеримые выгоды от экономии энергии, а также улучшения комфорта, которые трудно оценить количественно.

Использование материалов

При правильном применении усовершенствованного каркаса (одиночные верхние пластины, коллекторы правильного размера, два угловых шпильки и т. д.) удаляется избыточный деревянный каркас из стандартной конструкции, и количество каркаса уменьшается. С плитами из минерального волокна толщиной более 1 ¹ / ₂ », для крепления обшивки потребуются обрешетки.

Краткое описание

Это настенная система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть корпуса с высоким R.

Ссылки

Lstiburek, JW (2006). Руководство по управлению водными ресурсами . Вестфорд: Building Science Press Inc.
Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
Штраубе, Дж. (2009 г., 04 22). BSD-014 Управление воздушным потоком в зданиях .
Лстибурек, Дж. (2008, 10 17). BSD-106 Общие сведения о пароизоляции .

Изоляция деревянного каркаса | Knauf Insulation

ОБЗОР ПРИМЕНЕНИЯ – ВСТРОЕННАЯ ИЗОЛЯЦИЯ МЕЖДУ ШПИЛЬКАМИ С НИЗКОЙ ИЗЛУЧАТЕЛЬНОЙ СПОСОБНОСТЬЮ

Рулоны или плиты минеральной ваты устанавливаются с помощью трения между деревянными стойками, с низкоэмиссионным пароизоляционным слоем и низкоэмиссионной рабочей полостью, используемой для дальнейшего повысить тепловые характеристики.

Стены с деревянным каркасом обычно обеспечивают более высокий уровень теплоизоляции, чем каменные стены сопоставимой толщины. Однако уменьшенная масса стены означает, что изоляционные материалы должны обеспечивать более высокий уровень акустических характеристик, чтобы компенсировать это.

Наши негорючие решения для деревянных каркасных зданий предназначены для фрикционной посадки между стойками, чтобы минимизировать потери тепла, а также обеспечивают звукопоглощение для улучшения общих акустических характеристик стены.

Knauf Insulation FrameTherm® Roll 32

Wall

Knauf Insulation FrameTherm® Roll 35

Wall

Knauf Insulation FrameTherm® Roll 40

Wall

OTHER SUITABLE PRODUCTS

Плита Knauf Insulation FrameTherm® 32

Стена

Плита Knauf Insulation OmniFit® 35

Многофункциональная плита

Knauf Insulation Rocksilk® RS45

Универсальное применение

Гибкая плита Knauf Insulation Rocksilk®

Универсальное применение

ОБЗОР ПРИМЕНЕНИЯ — ВДУВАНИЕ

внутренней поверхности стены и/или путем частичного заполнения внешней полости для дальнейшего повышения тепловых характеристик.

Наши негорючие вдуваемые решения для деревянных каркасных зданий предназначены для фрикционной посадки между стойками, чтобы минимизировать потери тепла, а также обеспечивают звукопоглощение для улучшения общих акустических характеристик стены.

Supafil® Frame

Стена

Обзор применения-встроенная изоляция между фиксами с дополнительными. -горючая изоляция, частично заполняющая внешнюю полость, для дальнейшего повышения тепловых характеристик.

Реакция изоляционных изделий на пожарную классификацию является важным фактором, позволяющим свести к минимуму вероятность распространения огня через полость. Кроме того, уменьшенная масса стен с деревянным каркасом означает, что изоляционные материалы должны обеспечивать более высокий уровень акустических характеристик для компенсации.

Изоляционная рулона Frametherm® 32

(частично заполненная полость)

Knauf Insulation Rocksilk® RainScreen Slab

Стена

ДРУГИЕ ПОДХОДЯЩИЕ ПРОДУКТЫ

(между деревянными стойками)

Knauf Insulation FrameTherm® Slab 32

Wall

Knauf Insulation OmniFit® Slab 35

Multi-Application

Knauf Insulation Rocksilk® RS45

Multi-Application

Knauf Insulation Rocksilk® Flexible Slab

Multi-Application

Почему минеральная вата?

Минеральная вата обеспечивает наилучшее сочетание тепловых, пожаробезопасных и акустических характеристик.
