Вам хочется, чтобы на вашем балконе всегда было тепло и уютно — в любое время года? Это возможно! Компания «С Балконом» оказывает профессиональные услуги по утеплению балконов, цены на которые являются одними из самых выгодных в Москве и Московской области. Наши специалисты грамотно воплотят в жизнь все ваши мечты о теплом балконе, быстро и качественно осуществят утепление лоджии. Цена на услуги будет зависеть от объема работ, использованных материалов, площади помещения и других параметров.

Изоком, Изолон

• Материал в подарок!

Скидка

25%

Подробнее



Пенофол

• Материал в подарок!

Скидка

25%

Подробнее



Пеноплекс

• Доставка материала в подарок!

Скидка

30%

Подробнее



Пенополиуретан

• Доставка материала в подарок!

Скидка

38%

Подробнее





Утеплим балкон или лоджию под ключ по доступным ценам!

Компания «С Балконом» в своей работе по утеплению балконов и лоджий использует только безопасные современные материалы, качество которых проверено временем. Стоимость утепления балкона под ключ (цены являются выгодными для каждого клиента) во многом зависит от используемого материала. Так, в своей работе мы используем:

1. Утеплители из льна — их принято считать одним из самых безопасных и экологически чистых материалов для внутренней отделки. Такой утеплитель обладает отличной звукоизоляцией, что позволяет заметно снизить уровень шума с улицы. Утеплители из льна долговечны — срок их службы составляет порядка 50 лет. Поэтому вам не придется беспокоиться о том, чтобы часто обшивать балкон новым материалом.
2. Древесные утеплители, которыми можно обшить потолок, стены, пол и даже перегородки. Такой утеплитель обладает хорошими тепло- и звукоизоляционными качествами, обеспечивает здоровый микроклимат в помещении. Кроме того, как известно, древесина не подвержена гниению, а значит такие утеплители будут служить долго.
3. Теплоизоляционные плиты пеноплэкс. Недорогой материал, который широко применяется при утеплении балконов и лоджий. Обычно для утепления используется пеноплэкс толщиной 40 или 50 мм. Чем толще материал, тем лучше тепло- и звукоизоляционные характеристики. При соблюдении сроков эксплуатации и правильном монтаже срок службы этого материала составляет свыше 50 лет. Также в качестве утеплителя используется такой материал как вагонка. Она доступна по цене и обладает отличными эксплуатационными характеристиками.

Наша компания предлагает вам профессиональное утепление лоджии. Стоимость под ключ зависит от выбранного вами материала, формы конструкции и площади помещения.

Мы работаем по Москве и МО!

Интересует утепление балконов и лоджий? Цена в Москве на эти услуги имеет довольно большой «разбег». Компания «С Балконом» предлагает действительно выгодную стоимость! При этом качество выполняемых работ остается на неизменно высоком уровне. Утепление балкона — цены в Москве могут быть низкими!

Позвоните нам прямо сейчас и получите бесплатную консультацию и расчет!

Ищете, где можно заказать утепление лоджии? Стоимость здесь играет немаловажную роль. Просто позвоните нам, и наши сотрудники проконсультируют вас по любым вопросам, связанным с утеплением балкона, ценой за работу, дальнейшей эксплуатацией помещения и т.д.

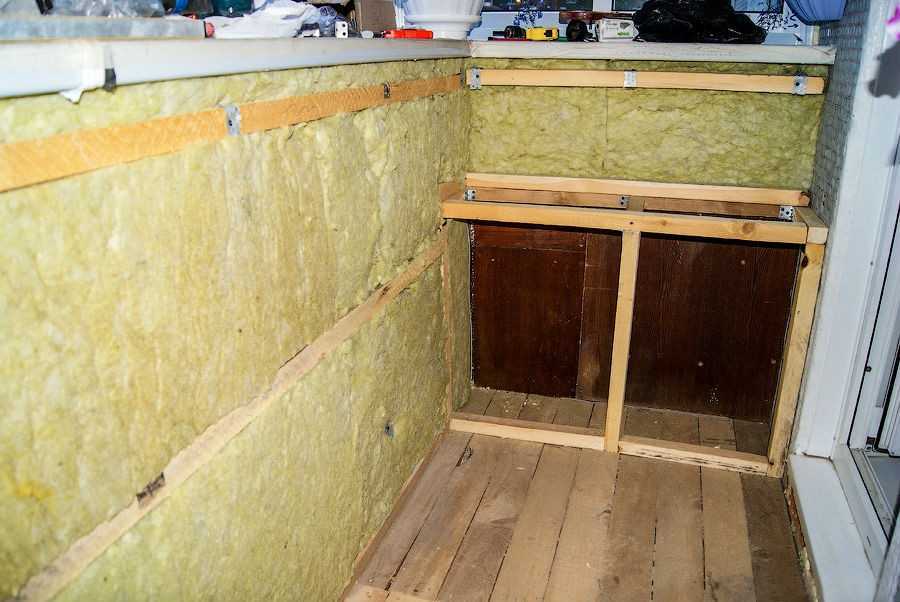

Утепление балконов — некоторые фотографии наших работ

Утепление балконов и лоджий

На сегодняшний день существует два способа теплоизоляции таких неотапливаемых помещений, как балкон и лоджия: внутренний и наружный. Каждый из них имеет как свои преимущества, так и недостатки. Внутреннее утепление — наиболее доступный и простой в исполнении вариант теплоизоляционных работ. Но, несмотря такие явные преимущества, этот способ утепления имеет существенные недостатки. Как правило, теплоизоляционные материалы имеют достаточно объёмные размеры (исключением является пенофол, который характеризируется маленькой толщиной), поэтому полезная площадь балкона или лоджии заметно уменьшится. Кроме того, внутреннее утепление способствует возникновению конденсата, что отрицательно влияет на микроклимат лоджии и балкона. Наружное утепление является оптимальным вариантом теплоизоляции. Среди основных преимуществ можно выделить следующие: сохранение полезной площади балкона или лоджии, превосходная тепло- и звукоизоляция, отсутствие конденсата, привлекательный вид балкона снаружи. Явным недостатком такого вида утепления является сложность монтажных работ, и, как следствие, относительная дороговизна.   Теплоизоляционный материал непременно обязан защищаться с обеих сторон фольгированным отражающим покрытием, которое требуется для исключения концентрации конденсата в самом утеплителе.   Скоплению воды способствуют отличия температур, которые находятся на границах теплоизоляции.   Фольгированный отражающий слой защищает слой теплоизоляции от попадания в него влажного пара и, таким образом, не допускает образование пара в утеплителе, не уменьшая этим теплотехнических свойств теплоизолятора и не допуская образования плесени и грибка внутри балконного пространства из-за концентрации влаги. Качество фольгированного отражающего слоя — важный фактор. Основное преимущество внешнего утепления балкона заключается в расположении точки росы — это точка, где температурная разница заставляет молекулы воды скапливаться в конденсат. При внешней теплоизоляции точка росы переходит за пределы пространства балкона, и даже когда вода проходит через паро— и гидроизоляцию в теплоизоляцию, все негативные последствия начинают проходить за пределами помещения. Чаще всего проектом запланированы открытые балконы и лоджии, но никто не может запретить Вам утеплять и защищать свою квартиру с помощью остекления. Возможно, в старых домах это вызовет сложность, так как дополнительная нагрузка может повлечь за собой некие повреждения фасада; в этих случаях сначала придётся укрепить конструкции. Утепление балконов и лоджий не приравнивается к перепланировке квартиры, а потому не считается каким-либо нарушением правил. Этапы комплексного утепления балкона Работы, направленные на превращение лоджии или балкона в полноценное жилое помещение, можно разделить на несколько этапов.   Рассмотрим каждый из них. Подготовка. На данном этапе выполняются все необходимые замеры и определяются материалы, которые будут использованы для отделки и тёплого остекления. Демонтаж. Наши специалисты быстро и аккуратно удалят старые отделочные материалы, утеплитель и пр. Тёплое остекление балкона / лоджии. Мы используем только качественные профильные системы (Slidors, Provedal, Lumon), а также надёжные стеклопакеты (Rehau, Salamander, KBE) и европейскую фурнитуру (Roto, Shuko). Гидроизоляция и утепление. В зависимости от особенностей помещения монтаж утеплителя может выполняться как с внешней, так и с внутренней стороны. Первый вариант предпочтительнее, поскольку позволяет сэкономить полезную площадь. Отделочные работы. Декоративная отделка лоджий и балконов выполняется деревянной и пластиковой вагонкой, ПВХ-панелями разного цвета, гипсокартоном и другими материалами. Технология утепления лоджии  Технология утепления лоджии зависит от точного назначения будущей комнаты. При правильном подходе к утеплению лоджий и балконов нужно изначально определиться, для чего утеплять (качественное утепление — присоединение к квартире или кухне) или простое утепление пола, потолка и стен гидроизоляционными материалами. Гидроизоляция производится в обязательном порядке и по строгой схеме покрытия отдельных участков балкона или лоджии.   Виды утепления лоджии   Имея огромный опыт работы, специалисты нашей компании готовы решить любую задачу, поставленную клиентом. Так, к примеру, у нас можно заказать: утепление пенофолом, пеноплексом, а также другими материалами, отлично сохраняющими тепло; отделку с выносным остеклением, благодаря которой владелец лоджии получает дополнительное полезное пространство в виде подоконника шириной до 20-30 см; изготовление и монтаж мебели, в том числе шкафов, тумб, стеллажей и систем хранения, позволяющих рационально использовать площадь балкона. Как правильно утеплить лоджию снаружи  Для того, чтобы надёжно утеплить лоджию, нужно позаботиться о создании не только внутреннего, но и о внешнего утепления. Ведь если лоджия утеплена только изнутри, гарантировать комнатную температуру воздуха в зимнее время просто невозможно. Утеплив лоджию только снаружи, можно не беспокоиться о сквозняках, образовании плесени и излишней влажности. Для того, чтобы утеплить лоджию снаружи, необходимо обратиться к специалистам, так как это очень опасный процесс, и без страховки лучше не приступать к работе. Для утепления лоджии с внешней стороны чаще всего используют пенополистирол, а также рпг- и сэндвич-панели. Эти материалы не отличаются высокой стоимостью, зато надёжно защитят Вашу лоджию от ветра, сквозняков, плесени и чрезмерной влажности. РПГ-панели для утепления балконов   Сегодня всё чаще используют гидроизоляционные панели РПГ производства ООО «Русская Панель Групп». Они основаны на экструдированном полистироле, который обладает нулевым водопоглощением. Этот материал сравним с кирпичной кладкой и отлично подходит для утепления балконов и лоджий.   1. полимерцементный слой; 2. стекловолоконная щелочестойкая сетка; 3. полимерцементный слой; 4. пенополистироловая основа (пенопласт или экструзионный пенополистирол).   Экструдированный полистирол обладает маленьким весом, что является его почти самым главным плюсом. Обычно тяжёлые материалы обеспечивают сохранение тепла и т. д. РПГ-панели очень надёжны, их можно использовать даже для наружной отделки балконов. Панели РПГ очень часто используют и для того, чтобы выровнять поверхности, ими можно заменить гипсокартон и нанести на них штукатурку. Стоимость этого материала не так велика, чтобы отказываться от него в пользу менее дорогостоящих средств для утепления балконов. Все вышеперечисленные услуги можно заказать как в составе комплексных работ, так и отдельно. Мы готовы к любым вариантам сотрудничества. Тройное утепление пеноплэкс + пенофол + РПГ-панель Специалисты нашей компании выполнят утепление балконов «под ключ» самыми современными и высококачественными материалами: пенофол, изолон, пеноплэкс или РПГ-панели, установят тёплые полы. Они легко превратят холодный балкон в уютное помещение, где можно хорошо провести время.   Теплоизоляционные материалы, используемые для утепления балконов и лоджий   Современный рынок строительных материалов предлагает огромное разнообразие утеплителей. Однако среди специалистов по утеплению балконов и лоджий особенной популярностью пользуются такие теплоизоляционные материалы, как:   Минеральная вата — утеплитель из натурального сырья с волокнистой составляющей.   Утепление балкона этой структурой осуществляется в виде мягких рулонов и жёстких / полужёстких плит и матов. Этот вид теплоизоляционных материалов характеризируется тепло- и звукоизоляционными свойствами высокого качества, а также пожаробезопасностью, отличной влагостойкостью, паропроницаемостью, устойчивостью к деформациям, морозостойкостью и экологичностью.   Минеральная вата (в зависимости от вида исходного сырья) может иметь различную структуру волокнистости, заданную технологически: горизонтально-слоистую, вертикально-слоистую, гофрированную или пространственную, что расширяет возможности её применения в тех или иных конструкциях. Она характеризуется значительной устойчивостью к высоким температурам и действию химических веществ. Минеральная вата обладает также отличными тепло- и звукоизоляционными свойствами.   В настоящее время вырабатывается значительное количество минеральной ваты, находящей широкое применение в строительстве. Области её применения — это тепловая изоляция стен и перекрытий, также минеральная вата широко используется для изоляции высокотемпературных поверхностей (печи, трубопроводы и т. п.), огнезащиты конструкций и в качестве звукоизоляционного материала в перегородках, акустических экранах. Теплопроводность минеральной ваты λ = 0,035-0,040 Вт/м°C и сильно зависит от плотности материала. Вследствие проникновения влаги в процессе эксплуатации происходит увеличение теплопроводности (в среднем на 50% за 3 года). Паропроницаемость (υ-фактор минеральной ваты) равна единице при отсутствии пароизоляционного слоя. Пенопласт — полимерный утеплитель, выпускаемый в виде плит разной толщины и плотности. Пенопласт обладает такими характеристиками, как отличные звуко- и теплоизоляционные свойства, лёгкий вес, влагостойкость, термоустойчивость и доступная стоимость.   Пеноплэкс (экструдированный пенополистирол) представляет собой плотные, упругие плиты разной толщины и плотности. Пеноплэкс обладает такими эксплуатационными преимуществами, как водостойкость, долговечность, устойчивость к перепадам температур (от -50 до +75), прочность на сжатие, высокие показатели тепло- и звукоизоляции.   Экструдированный (экструзионный) пенополистирол Это синтетический теплоизоляционный материал, разработанный в 50-е годы 20 века американской фирмой «The Dow Chemical Company» и изготовленный по более совершенной технологии вспенивания полимерной композиции в процессе экструзии или продавливания материала через специальную фильеру. Вспенивающими агентами использовались фреон и углекислый газ. В связи с тем, что фреон разрушает озоновый слой Земли, с 1999 г. по всему миру стала использоваться бесфреоновая технология производства пенополистирола.   Этот материал разработан специально для утепления помещений и, в отличие от остальных утеплителей, имеет самый низкий показатель теплопроводности. Пенополистирол не испортится от соприкосновения с влажным материалом, причём время его работы составляет не один десяток лет. По своему внешнему виду вспененный пеноплекс представляет собой оранжевые плиты. Цена пенополистирола для теплоизоляции немного больше, в отличие от остальных утеплителей.   Пенофол — относительно новый вид отражающего утеплителя в виде тонкого рулонного материала, который состоит из основы и отражающего слоя.   Основными преимуществами пенофола являются: превосходная теплоизоляция при минимальной толщине, водостойкость, устойчивость к горению и гниению, экологичность, способность отражать тепло. Именно данный материал, как правило, выбирают для паро- и гидроизоляции. Пенофол имеет в составе вспененный полиэтилен, который покрыт с нескольких сторон металлической фольгой. Из-за гидроизоляционных характеристик, данный материал считается первым слоем утепления, а также помогает повышению звукоизоляции, защищая от внешних шумов. Пенофол имеет довольно тонкий слой, и потому вес его небольшой. Продают этот утеплитель в рулонах в комбинациях с разным слоем толщины.   Технология утепления балкона минеральной ватой: На гидроизолированную поверхность приклеиваем листы/полотна минваты. Используем для этого специальный клей, следим за правильной консистенцией: она должна быть однородной и густой. С полотнами работаем аккуратно, чтобы как можно меньше повредить их — минвата не самый прочный материал. После нанесения клея на полотно прижимаем его к поверхности, но не слишком сильно: наша задача — приклеить, а не продавить материал. Стараемся стыковать полотна как можно тщательней, оставляя минимальный зазор. Если есть возможность закрепить дополнительно дюбелями, используем «грибы». Но только после того, как клей высохнет. Сверху укладываем пароизоляцию. Монтируем армирующую сетку или обрешётку для дальнейшей отделки. На полу устанавливаем лаги, в пространство между которыми укладываем полотна минваты. Частые ошибки при утеплении балконов и лоджий Очень часто при внутреннем утеплении пароизоляция устанавливается с холодной стороны утеплителя (то есть в промежутке между утеплителем и стеной). Это и является одной из ошибок, которая приводит к образованию лишней влаги. Установив деревянные направляющие в толще плит, можно разорвать слой теплоизоляции. Использование металлического каркаса, установленного в плитах, приводит к появлению конденсата. Применение минеральных ват может привести к намоканию, в результате разрушится внутренняя отделка, после чего придётся заменить всё утепление.   Утепление лоджий и балконов без нарушений закона Балкон — конструкция, открытая с трёх сторон. Естественно, присоединить его к смежной комнате будет непросто, придётся воспользоваться полным спектром работ по подготовке к фасадному остеклению, установить ветрозащиту, утеплить парапет, потолок и пол, а также произвести финишную отделку балкона. Утепляющие материалы следует использовать лёгкие, учитывая, что на большие нагрузки перекрытие балкона не рассчитано. В некоторых старых домах утепление лоджии произвести вообще невозможно или очень непросто это сделать при наличии низких кованых оград, балюстрад и ригелей. Поэтому жителям, некоторых домов из постройки пятидесятых-семидесятых годов прошлого века утепление недоступно, как и в домах с действующими эвакуационными проходами на лоджиях. В лоджиях обустройство выполнить проще, только надо познакомиться с законами, которые гласят о сохранении внешнего вида всего дома. Это касается в выборе цвета отделки парапета и внешний цвет окон. При утеплении лоджии или балкона нужно знать ,что центральное отопление выводить на лоджию либо балкон запрещено. Мы готовы дать ответ вам на любой вопрос, а также предложить оптимальное решение поставленной задачи! Дело обстоит проще, если остекление предусмотрено проектом, т. е. лоджия либо балкон застеклены изначально. Обычно установлены раздвижные алюминиевые окна, либо окна ПВХ, но низкого качества с использованием фурнитуры непонятного производства. В таких домах существует бетонный парапет и боковые стены, что делает тёплый вариант остекления и отделки более доступным.   Как правильно утеплять балкон и лоджию     Фотографии наших работ по остеклению балконов   Компания «Эсток» специализируется на остеклении балконов. В Москве такая потребность появилась уже очень давно, но и сейчас не теряет своей популярности. Люди стремятся улучшить свои жилищные условия, создавая комфортную обстановку в своей квартире.   Существует два способа остекления — «тёплый» и «холодный». Для минимальной защиты квартиры от погодных явлений и усиления звукоизоляции используется «холодный» способ, который предусматривает меньшие затраты средств и времени на монтаж. «Тёплый» способ даёт более усиленную теплозащиту, что обеспечивает комфортное пребывание на лоджии или балконе в независимости от температуры воздуха за окном. А также не стоит забывать о дополнительных процессах, сопровождающих работу, таких как герметизация. Если присутствуют зазоры между рамами и стенами или щели, их наполняют специальной пеной или другими герметиками. Хорошо выполненная герметизация исключает проникновение влаги вовнутрь и улучшает теплоизоляцию помещения. Закажите остекление балконов в нашей фирме! За качественной и надёжной установкой остекления мы рекомендуем обращаться в нашу компанию «Эсток». Здесь лучшие специалисты, используя новые технологии и специальное оборудование, способны в кротчайшие сроки выполнить Ваш заказ. Остекление балконов и лоджий от компании «Эсток» Безрамное остекление балконов и лоджий Системы остекления балконов и лоджий Утепление балконов и лоджий Отличия балкона и лоджии   Виды остекления Холодное остекление Тёплое остекление   Остекление Slidors   Рекомендуем полезные статьи:   Чем отличаются тёплое и холодное остекление балконов и лоджий Отличия рамного и безрамного остекления балконов и лоджий Мифы «тёплого» остекления балкона   Как сохранить тепло на балконе и лоджии? Сравнение системы Слайдорс с другими системами остекления Процесс остекления балкона и лоджии Тёплое остекление балконов и лоджий профилем AGS 68 Конструкции из алюминиевого профиля Provedal Профиль Provedal: дополнение Вынос остекления балкона Порядок получения разрешения на остекление балкона или лоджии Системы безрамного остекления балконов и лоджий Lumon Алгоритм нашего сотрудничества следующий:   Менеджер принимает заявку со всеми нюансами и деталями. Специалисты проводят необходимые замеры. Изготовление конструкций. Установка. Постгарантийное обслуживание.   По всем вопросам заказа, доставки и монтажа звоните по нашим телефонам: Tel.: +7-495-589-8676, +7-495-514-6896, +7-925-514-6897 или мы сами Вам перезвоним. Заявки на расчёт можно прислать по электронной почте:   E-Mail: [email protected], [email protected]

Звукоизоляция утепленных балконов

1 Введение

Повышение звукоизоляции от наружного шума, достигнутое за счет строительства более качественных стен и окон, приводит к повышенной чувствительности жителей к шуму, создаваемому соседями . Это связано с тем, что уровни шума от соседей теперь превышают минимальный уровень шума снаружи. Кроме того, все большую популярность приобретают наружные части квартир, такие как балконы, что приводит к усилению передачи ударного звука, что может вызывать неудобства. Эти два момента были учтены в 2018 году, когда немецкий стандарт требований по звукоизоляции зданий (DIN 4109:2018-01, 2018) был пересмотрен. Этот стандарт теперь содержит требования к балконам по нормализованному уровню ударного звукового давления как L′ _n,w ≤ 58 дБ. Для лоджий, которые часто трудно отличить от балконов в современных зданиях, требуется L′ _n,w ≤ 50 дБ. Так как L′ _n,w количественно определяет уровень звукового давления, измеренный в помещении, когда потолок или балкон воздействуют на стандартную выстукивающую машину (рис. 23.1 и 23.3), нижний уровень L′ _n,w означает лучшую защиту от ударного шума (например, типичный железобетонный потолок без плавающего пола и с плавающим полом имеет уровни L′ _n,w около 70 дБ и 46 дБ соответственно).

Рис. 23.1

Передача диагонального ударного звука теплоизолированного балкона в приемное помещение соседнего блока

Увеличенное изображение

теплоизоляционный элемент (ТИЭ), предназначенный для снижения потерь тепловой энергии. Конструкция TIE в первую очередь основана на статических требованиях. Элементы состоят из армированных стержней и подпятников, обшитых теплоизоляционным материалом типа экструдированного полистирола. Основная цель проекта iCity, который лег в основу этой статьи, состояла в том, чтобы предоставить характерные акустические значения для TIE, которые можно использовать для сравнения продуктов и для прогнозирования передачи звука в зданиях. Первым шагом для достижения этой цели является понимание передачи структурного звука через эти TIE с помощью измерений и численных исследований.

Еще не полностью проверенный метод, предложенный (Blessing, 2018), заключается в прогнозировании передачи ударного звука балконов таким же образом, как это делается в настоящее время для полов, а именно в соответствии с частью 2 немецкого стандарта (DIN 4109: 2018-01, 2018), в котором используются одночисловые значения (в отличие от частотно-зависимых значений). Тем не менее, в настоящее время не существует стандартизированной процедуры лабораторных испытаний для определения «входного значения». Другими словами, характерные акустические значения TIE еще необходимо определить. Процедура испытаний также должна обеспечивать значения частотно-зависимого прогноза в соответствии с европейским стандартом по акустике зданий (EN ISO 12354-2:2017-11, 2017). В этой главе описывается, как решалась эта задача и как разрабатывался подход к прогнозированию передачи ударного звука балконами. Наконец, в нем обсуждаются результаты измерений на одной лабораторной испытательной установке, выполненных в рамках этого проекта.

2 Передача корпусного звука в зданиях

Для балконов наиболее важными требованиями к передаче ударного или корпусного звука являются диагональные пути в соседнее помещение второго блока, как показано на рис. 23.1. Если балкон не отделен от здания с помощью перемычки, его можно рассматривать как потолок. Затем можно сделать прогноз в соответствии с (DIN 4109:2018-01, 2018), часть 2, принимая во внимание значение K _T , которое описывает снижение вибрации на стыке, образованном потолком и стенами, т. е. с двумя боковыми путями передачи f 9{\ast } \) Разность взвешенных уровней ударного шума TIE

K _T Поправочное значение для диагональной передачи

μ _prog Коэффициент безопасности; μ _prog  = 3 дБ для ударного звука

Немецкий стандарт (DIN 4109:2018-01, 2018 г.) не дает явного значения K _T для ситуации переноса с балконом, как показано на рис. 23.1. . В (Blessing, 2018) K _T = 5 дБ использовалось для диагональной передачи с пола в комнату, но еще предстоит показать, подходит ли это значение для балконов. Для балконов следует ожидать более низкого значения, так как часто большие площади окон/дверей на балконах ограничивают количество звуковой энергии, попадающей в стену с окнами, перенаправляя ее на потолок и стены по диагонали ниже. Другими словами, большое окно/дверь, таким образом, уменьшает диагональную вибрацию на стыке (описанную 9).0005 K _T ) по сравнению со сплошной толстой стеной без окон/дверей, для которой предполагается K _T  = 5 дБ.

Величина Δ L ^∗ , называемая разницей уровней ударного шума, выбрана по аналогии с подходом к описанию изолирующих элементов для лестничных клеток из железобетона в (DIN 7396:2016-06, 2016). Дополнительная информация о разработке этого метода приведена в (Maack, Möck, & Scheck, 2020) и (Fichtel & Scheck, 2013). Δ L ^* определяет увеличение снижения ударного шума через изоляционный элемент по отношению к жесткому соединению, которое описывает вносимые потери, отмеченные звездочкой *. Теперь задача состоит в том, чтобы разработать процедуру лабораторных испытаний и оценку, которая определяет Δ L ^∗ как можно ближе к реальной ситуации.

3 Лабораторная испытательная установка

Чтобы определить подходящую лабораторную испытательную установку и процедуру, необходимо хорошо понять систему передачи «теплоизолированный балкон». Поэтому для экспериментальных исследований была построена лабораторная установка, состоящая из небольшого потолка и теплоизолированного балкона, аналогичная испытательным установкам, использованным в (Schneider & Fischer, 2008). Размеры испытательной установки и реализации показаны на рис. 23.2 и 23.3. Большая железобетонная плита представляет собой потолок в здании и опирается на эластомерные полосы на двух каменных стенах. Массивная пружинная система, образованная полосами эластомера, балконом и потолком, имеет резонансную частоту 25 Гц (Kluth, 2016). Меньшая бетонная плита представляет собой балкон. Была построена лабораторная установка толщиной 18 см, названная установкой 1а 9.0005 без TIE и настройка 1b с TIE.

Рис. 23.2

Размеры лабораторных испытательных установок; темно-серая полоса изображает TIE для установки 1b с компонентами

Полноразмерное изображение

Рис. 23.3

Лабораторная испытательная установка 1b с выстукивающей машиной ISO в эталонном положении возбуждения и положениях измерения уровня скорости для определения удара перепад уровня звука TIE (требуются только те, что на потолке)

Изображение в натуральную величину

4 Процедура лабораторных испытаний

Разность уровней ударного звука определяется по измерениям уровня скорости на потолке (рис. 23.3 и 23.4). По уравнению (23.2) можно рассчитать уровень звукового давления, излучаемого с потолка в (воображаемую) приемную комнату под потолком.

$$ {L}_{\mathrm{p}}={L}_{\mathrm{v}}+10{\log}_{10}\sigma +6+10{\log}_{10 }\frac{S}{A}\ \mathrm{in}\ \mathrm{dB} $$

(23,2)

с

L _стр :

Уровень звукового давления в приемном помещении

L _v :

Пространственно усредненный уровень скорости на потолке (ссылка 5 e ⁻⁸ м/с)

σ:

Радиационная эффективность; предположение σ  = 1

Тел.:

Площадь потолка

А:

Эквивалентная площадь звукопоглощения в приемном помещении

Рис. 23.4

Вид сбоку испытательной установки 1a) без TIE (вверху) и испытательной установки 1b) с TIE (внизу)

Полноразмерное изображение

Нормализация к эталонной площади поглощения А ₀  = 10 м ² приводит к нормализованному уровню ударного звукового давления на основе измерений уровня скорости в соответствии с уравнением (23.3).

$$ {L}_{\mathrm{n},\mathrm{v}}={L}_{\mathrm{v}}+10{\log}_{10}\sigma +6+10{ \log}_{10}\frac{S}{A_0}\ \mathrm{in}\ \mathrm{dB} $$

(23,3)

Определение перепада уровней ударного звука Δ L ^∗ TIE требует измерений на установке 1a без TIE и на установке 1b с 9{\ ast} = {L} _ {\ mathrm {n} 0, \ mathrm {v}} — {L} _ {\ mathrm {n}, \ mathrm {v}} \ \ mathrm {in} \ \ mathrm {дБ} $$

(23,4)

с

ΔL ^∗ :

Разность уровней ударного шума TIE

L _{n0, v} :

Нормированный уровень ударного звукового давления без TIE

л _{н, в} : 9{\ast } \) в качестве однозначного рейтинга можно использовать процедуру согласно (DIN EN ISO 717-2:2013-06, 2013), поскольку она уже является стандартом для напольных покрытий и изолирующих элементов для тяжелых лестниц.

5 Экспериментальный модальный анализ

Для анализа вибрационных характеристик испытательной установки был проведен экспериментальный модальный анализ обеих установок, с изоляционными элементами и без них. Для экспериментального модального анализа измеряется скорость в каждой интересующей точке, в то время как структура возбуждается в контрольной точке контролируемым силовым сигналом. Отношение скорости и силы называется подвижностью Д . Термин входная подвижность Y _P означает, что сила и скорость измеряются в одной и той же точке. Высокие значения подвижности означают, что требуется лишь небольшое усилие, чтобы вызвать большую реакцию скорости, и, таким образом, пики подвижности указывают на резонансное поведение.

Модальный анализ может быть выполнен с использованием принципа взаимности путем установки эталонного акселерометра в контрольной точке при воздействии на каждую интересующую точку, т.е. ударным молотком. Этот последний метод был использован здесь для удобства измерений, так как таким образом к поверхности нужно прикрепить только один акселерометр вместо сотен. При визуализации вибрационных паттернов взаимность снова вступает в игру, и исходное положение акселерометра становится положением возбуждения. Сетка измерений с шагом сетки 10 см (рис. 23.3) дает 819точки возбуждения ударным молотком. Контрольное положение акселерометра было в углу балкона, где ожидаются самые высокие амплитуды вибрации. Входные подвижности в исходном положении показаны на рис. 23.5 для установки 1а (пунктиром) и установки 1б (пунктиром). Примеры форм колебаний на так называемых собственных модах или собственных модах показаны на рис. 23.6. Собственные моды описывают характер колебаний системы, которая может свободно вибрировать без принудительного возбуждения.

Рис. 23.5

Входные подвижности для установки 1a и установки 1b в контрольной позиции для экспериментального модального анализа в углу балкона

Изображение в натуральную величину

Рис. -up 1a (слева) и 1b (справа) на выбранных частотах

Изображение в полный размер

Первая собственная мода схемы 1b, в которой балкон колеблется как консольная балка, имеет частоту около 12 Гц и определяется жесткостью торсионной пружины. TIE и масса балкона. Исследования, проведенные (Kluth, 2016), показали, что эта вибрация хорошо воспринимается человеком, стоящим на балконе, и может вызывать дискомфорт. Для установки 1а такой проблемы не наблюдается, так как ее первый резонанс не так выражен и частота выше. Исследования, основанные на методе конечных элементов (МКЭ), также показали, что развязка потолка и балкона от каменных стен эластомерными полосами еще не эффективна в этой области низких частот. Этот эффект был предусмотрен в техническом проекте для достижения следующих двух целей: (1) иметь возможность измерять эту вибрацию консольной балки, когда она возникает в зданиях, чтобы получить представление о проблемах низкочастотной вибрации и (2) иметь возможность измерить передачу структурного звука от балкона к потолку в диапазоне частот общестроительной акустики от 50 до 5 кГц без влияния конструкции несущей стены.

В вибрациях выше 50 Гц преобладают формы изгиба пластин(ы). Без TIE амплитуды уровня скорости на балконе и на потолке отличаются менее чем на 2 дБ. С TIE балкон и потолок эффективно связаны в диапазоне частот от 50 до 400 Гц. Выше 400 Гц амплитуды колебаний на возбужденном балконе значительно выше, чем на потолке. Здесь TIE частично отделяет балкон от потолка.

6 Разница уровней ударного шума

Разность уровней ударного шума Δ L ^∗ определяется на основе измерений уровня скорости в тех же шести точках на потолке для установки 1a и установки 1b. Ударная машина ISO располагается по диагонали с одним молотком в углу балкона (рис. 23.3), чтобы возбудить как можно больше собственных мод и, таким образом, имитировать наихудший случай передачи ударного звука с балкона на потолок.

Нормированные уровни ударного шума, измеренные на потолке, показаны на рис. 23.7 в 1/3-октавных полосах от 50 до 5000 Гц. На более низких частотах оба уровня с TIE и без него следуют одной и той же тенденции с пиками и провалами, варьирующимися около 70 дБ. В сторону более высоких частот они расходятся, и уровни с TIE опускаются до значений ниже 60 дБ. На рис. 23.8 показана разница уровней ударного шума, оцененная по 9{\ast}=10,2 \) дБ.

Рис. 23.7

Нормированный уровень ударного шума для установки 1a и установки 1b, измеренный на потолке

Изображение в натуральную величину

Рис.

Увеличить

7 Модификация ТИЭ

Исследуемые ТИЭ состоят из статически обязательных натяжных и перерезывающих стержней, подпятников, вспененного материала для теплоизоляции и противопожарных плит (рис. 23.2). Влияние каждого из этих компонентов на передачу ударного звука исследовалось модификациями после первоначальных измерений. Противопожарные, теплоизоляционные и несущие части удалялись постепенно, а уровень ударного шума измерялся на каждом этапе модификации. После последнего шага модификации TIE был уменьшен до статически доступного минимума, оставив только несколько тяговых стержней, поперечных стержней и упорных подшипников. Открытая область между потолком и балконом была впоследствии заполнена бетоном, чтобы получить установку 1а, как показано на рис. 23.4 (вверху). Влияние противопожарных плит и теплоизоляции на передачу звука незначительно. Уменьшение натяжных стержней на 67 %, поперечных стержней на 60 % и упорных подшипников на 38 % приводит к значительному увеличению разницы уровней ударного шума.

8 Моделирование методом конечных элементов

Основная цель моделирования методом конечных элементов заключалась в сокращении объема измерений, необходимых для разработки соответствующей лабораторной испытательной установки для TIE, в частности путем определения размеров балконных и потолочных элементов. На первом этапе тестовая установка 1b была смоделирована в КЭ. Сравнение измеренной и смоделированной входной подвижности в исходном положении в углу балкона установки 1b показано на рис. 23.9. Согласие очень хорошее во всем диапазоне частот. Измеренные и смоделированные формы вибрации также использовались для дальнейшей проверки имитационной модели КЭ.

Рис. 23.9

Входная подвижность установки 1b с измеренной и смоделированной TIE

Изображение в натуральную величину было рассчитано и оценено снижение уровня ударного шума. На рис. 23.10 , показано снижение уровня ударного шума для установки 1, измеренное и смоделированное. Согласование во всем диапазоне частот находится в пределах ±5 дБ, что аналогично отклонениям в номинально одинаковых зданиях и, следовательно, является приемлемым. Обратите внимание, что однозначный рейтинг отличается менее чем на 1 дБ. Кроме того, на этом рисунке видно пренебрежимо малое влияние размеров балконных и потолочных элементов, для которых ширина установки (длина TIE) была удвоена при моделировании с 200 см до 400 см. Опять же, совпадение во всем диапазоне частот находится в пределах ± 5 дБ, что указывает на то, что предлагаемая в настоящее время установка (рис. 23.2) обеспечивает подходящие значения для характеристик TIE для маркировки продуктов и для прогнозирования распространения звука в зданиях. Обратите внимание, что изменение размеров элемента FE изменяет однозначный рейтинг менее чем на 1,5 дБ.

Рис. 23.10

Разность уровней ударного шума: Измерение и моделирование установки 1 и моделирование модифицированной установки 1 с удвоенными размерами балкона, потолка и TIE

Изображение в натуральную величину

9 Заключение

Для предложены акустическая характеристика теплоизоляционных элементов балконов, установка и метод лабораторных испытаний, которые можно использовать для маркировки продукции и прогнозирования распространения ударного звука в зданиях. {\ аст} \). Наконец, разработанные методы будут применяться для оптимизации звукоизоляционных свойств продуктов TIE.

Ссылки

• Благословение, С. (2018). Балкон по DIN 4109. DAGA. Мюнхен.

  Google ученый

• DIN 4109:2018-01. (январь 2018 г.). Шальшуц им Хохбау. Берлин, Германия: Beuth Verlag GmbH.

  Google ученый

• DIN 7396:2016-06. (2016). Bauakustische Prüfungen — Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen. Берлин: Beuth Verlag GmbH.

  Google ученый

• DIN EN ISO 717-2:2013-06. (2013). Акустика — Bewertung der Schalldämmung in Gebäuden und von Bauteilen — Часть 2: Trittschalldämmung. Берлин: Beuth Verlag GmbH.

  Google ученый

• ЕН ИСО 12354-2:2017-11. (2017). Bauakustik — Berechnung der akustischen Eigenschaften von Gebäuden aus den Bauteileigenschaften — Часть 2: Trittschalldämmung zwischen Räumen. Берлин: Beuth Verlag GmbH.

  Google ученый

• Фихтель, К., и Шек, Дж. (2013). Прогнозирование горизонтально передаваемого звука от ударных легких лестниц — Часть 2: Предложение по стандартной процедуре испытаний. АИА-ДАГА. Меран.

  Google ученый

• Клут, М.С. (июль 2016 г.). Schwingungsverhalten von thermisch getrennten Balkonplatten. Бакалавриат . Германия: Bachelorarbeit HFT Stuttgart.

  Google ученый

• Маак, Дж., Мёк, Т., и Шек, Дж. (2020). Тритшальшутц. В Бауфизик Календарь (С. 235 — 313). Берлин: Эрнст и Зон.

  Google ученый

• Шнайдер М. и Фишер Х.-М. (2008). Уменьшение вибрации балконных соединений с терморазрывом. Акустика’08. Париж.

  Google ученый

Загрузить ссылки

Балконы с более высокими эксплуатационными характеристиками: Интеграция промышленных термических разрывов

Все изображения предоставлены Schöck Canada

Дитер Хардок, дипломированный инженер, и Дэйв Андре, инженер, LEED GA
In Канада, широко известно, что на здания приходится примерно 35 процентов от общего потребления первичной энергии и примерно 30 процентов от общего объема выбросов парниковых газов (ПГ) в стране. В постоянном стремлении к повышению энергоэффективности здания сообщество проектировщиков и строителей должно разрабатывать и использовать инновационные тактики для минимизации операционного энергопотребления.

Одним из важных аспектов потерь энергии является кондуктивная теплопередача через ограждающие конструкции, т. е. поток тепла через твердые элементы из-за разницы температур между внутренним и внешним пространством. Общие стратегии по минимизации этого процесса за счет увеличения общего значения теплопроводности оболочки включают:

• указание высокоэффективного остекления, такого как улучшенное двойное и тройное остекление с системами каркаса с более высокими характеристиками для снижения коэффициента теплопередачи;
• улучшение изоляции фасада с повышенным значением R за счет использования более качественной и толстой изоляции; и
• , уменьшая отношение окна к стене (WWR), так как окна обычно являются наиболее термически слабыми участками стены.

Эти узлы в значительной степени отвечают за общие тепловые характеристики наружной стены. Традиционно не уделялось много внимания различным тепловым мостам, являющимся неотъемлемой частью этих больших оболочек, поскольку считалось, что они составляют относительно небольшой процент общих потерь энергии.

В качестве примера можно рассмотреть открытые края бетонной плиты типичного 1970-х годов, легко утепленный, высотный жилой дом. Потери тепла на краю плиты будут составлять относительно небольшой процент от потерь всего здания. Однако по мере улучшения тепловых характеристик стеновых систем потери тепла через тепловые мосты составляют гораздо больший процент от общих потерь энергии здания, и, следовательно, их более важно учитывать и контролировать.

Термограммы, представленные здесь и на странице 32, показывают, что если не принять меры по устранению тепловых мостов на балконах, балконы действуют как «ребра охлаждения», отводя тепло от здания и охлаждая соседние помещения.

Несмотря на то, что существуют промышленные структурные термические прокладки, доступные для многочисленных соединений, в этой статье основное внимание уделяется бетонным балконам. Балконы остаются популярным элементом дизайна жилых домов в Канаде. Часто образованные путем расширения бетонной структурной плиты через оболочку здания, эти проходы могут представлять собой значительные потери энергии, что может привести к снижению теплового комфорта и возможной конденсации.

Недавний трехмерный анализ теплопередачи, опубликованный в Американском обществе инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 1365-RP, Тепловые характеристики деталей ограждающих конструкций зданий средней и высокой этажности — указывает на то, что потери тепла через открытую бетонную плиту могут быть в пять раз выше, чем через изолированную плиту. Результатом является растущий спрос и интерес к решениям для тепловых мостов, которые уменьшат эти эффекты.

Популярность готовых структурных термических разрывов неуклонно растет в Европе благодаря характеристикам этого типа продукта, а также испытаниям материалов и систем, проводимым этими производителями. В настоящее время эти продукты считаются стандартной строительной практикой за Атлантикой, а недавно появились на канадском рынке.

Тепловые мосты
Тепловые мосты представляют собой локальные конструкции, которые проходят через изолированные части ограждающих конструкций с теплопроводными материалами. Связанные с этим потери тепла приводят к снижению температуры поверхности внутри помещения, что может создать условия для образования конденсата и роста плесени.

Вообще говоря, существует множество различных конструктивных элементов, которые проникают в ограждающие конструкции здания и могут образовывать тепловые мосты, такие как балконы, навесы, кромки плит, парапеты или выступы. Это общие архитектурные особенности или важные конструктивные элементы в жилых домах, а также в гостиницах, школах, музеях или спортивных залах.

В случае соединения неизолированных балконных плит взаимодействие физической геометрии балконной плиты, эффекта «охлаждающих ребер» ( т. е. увеличение площади внешней поверхности приводит к увеличению теплового потока) и свойств материала ( т.е. теплопроводность армированной плиты) может привести к значительным потерям тепла.

Неизолированные соединения балконов могут быть критическими мостиками холода в ограждающих конструкциях. Здания, использующие их, имеют значительные стимулы для внедрения технологии структурного терморазрыва для улучшения теплового комфорта, энергоэффективности и, возможно, качества воздуха в помещении (IAQ) за счет снижения потенциала роста плесени.

Утечка кондуктивного тепла из бетонных балконов, если в проекте не предусмотрены специальные меры по сокращению этих потерь.

Термическое разделение
Конструкционное термическое разделение уменьшает поток тепла между внутренней частью и внешней стороной, сохраняя при этом структурную целостность. Например, в неизолированных балконах железобетон в месте соединения заменяется изоляционным материалом, а непрерывные арматурные стержни используются для передачи моментов и сдвигающих нагрузок.

В некоторых случаях эти стержни могут быть заменены нержавеющей сталью там, где они проникают в изоляционный материал, так как этот металл обладает гораздо меньшей теплопроводностью, чем обычная арматурная сталь. Использование нержавеющей стали не только снижает теплопроводность, но и обеспечивает долговечность благодаря присущей ей коррозионной стойкости.
