Устройство вентиляции подвала видео: видео-инструкция по монтажу своими руками, особенности устройства подвального помещения частного дома, цена, фото

Устройство вентиляции подвала видео: видео-инструкция по монтажу своими руками, особенности устройства подвального помещения частного дома, цена, фото

видео-инструкция по монтажу своими руками, особенности устройства подвального помещения частного дома, цена, фото

В редких случаях частный дом не имеет подземного этажа, ведь это помещение может прекрасно подойти для устройства мастерской, тренажерного зала или игровой комнаты, а также хранения продуктов. Однако перед эксплуатацией каждый застройщик должен узнать, как правильно сделать вентиляцию в подвале, ведь от нее будет зависеть микроклимат.

Чрезмерная сырость нужна только для разведения грибов.

На фото представлена вытяжная труба системы.

Содержание

Преимущества естественной циркуляции

Для частного дома с подземным помещением рекомендуется устраивать вентиляцию без принудительного нагнетания, чтобы избежать лишних расходов, тем более что при правильном устройстве можно добиться хорошего эффекта. (См. также статью Особенности вентиляции цокольного этажа.)

При необходимости осуществима регулировка путем изменения зоны открытия приточных проемов. При этом общая площадь отверстий определяется объемом воздуха, поступающего и удаляющегося из подвала.

Список основных плюсов

  • Отсутствие энергетических затрат на функционирование системы позволяет избежать денежных расходов.
  • Незамысловатая технология монтажа дает возможность осуществить все действия по сборке своими руками, что также положительно сказывается на бюджете.
  • Допустимо совмещение с принудительной системой, благодаря чему достигается оптимальный расход энергоресурсов.
  • Минимальный набор материалов для изготовления ведет к снижению стоимости всей конструкции и трудозатрат.

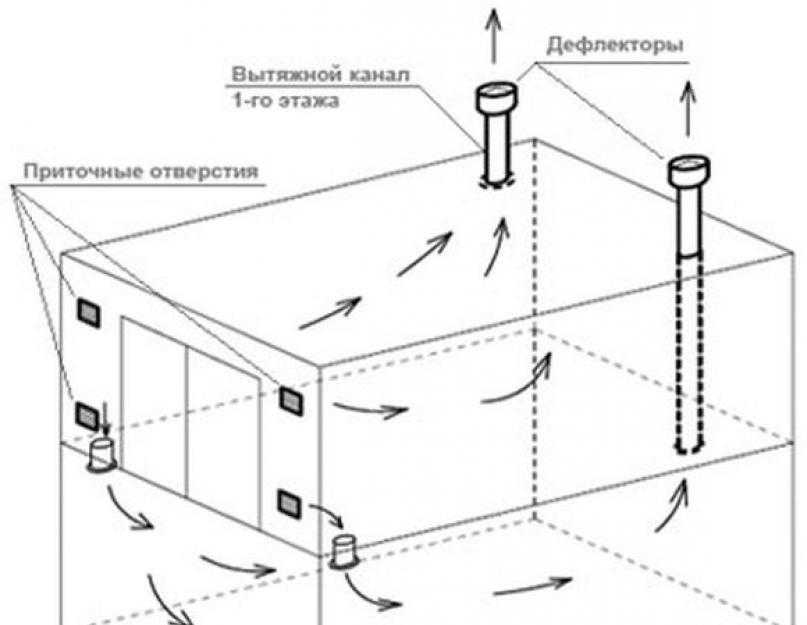

Схематичное представление правильной вентиляции.

Примечание!
Из рассмотренных выше преимуществ можно сделать вывод, что система с естественной циркуляцией является экономически выгодной, особенно если речь идет о небольших подвальных помещениях.

Работы по устройству

Осуществить монтаж вентиляции подземной части дома не так сложно, как может изначально показаться, ведь для сборки потребуется небольшой набор материалов: трубы ПВХ, хомуты, болты и гайки. В отдельных ситуациях может потребоваться дрель для фиксации монтажных узлов.

Общие принципы

Обычно подобные системы устраиваются еще на этапе строительства самого здания прячутся в стены, но вполне возможно создать вытяжные каналы после ввода объекта в эксплуатацию.

Существуют общие положения, позволяющие максимальной эффективности функционирования конструкции.

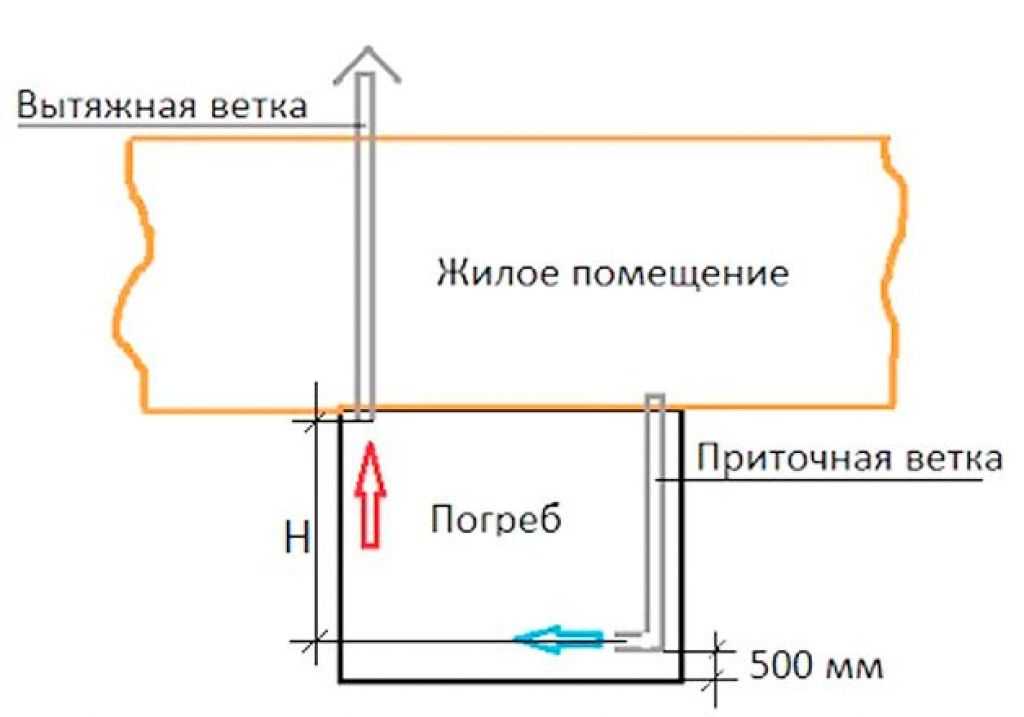

Расположение труб относительно пола.

  • Вытяжной канал должен в обязательном порядке выходить на крышу строения, чтобы обеспечивалась хорошая тяга воздуха. С высотой в значительной степени возрастает перепад давлений.
  • Необходима простая конструкция вентиляционных каналов. Гладкая и чистая поверхность предоставляет возможность снизить сопротивление, создаваемое при проходе воздуха.
  • Также должен обеспечиваться приток извне, для этого создаются аналогичные проемы, но они устраиваются гораздо ниже. Обычно отверстия проделываются на первом этаже и закрываются специальной решеткой.
  • При расстановке труб приточное отверстие располагается непосредственно у пола, вытяжка фиксируется у потолка.

Внимание!
Если имеется возможность, то желательно применять трубы с несколько большим сечением, чтобы свести к минимуму зависимость от внешних факторов, увеличив скорость воздухообмена.

Предварительные расчеты

Для вычисления сечения проемов для вентиляции необходимо знать объем проходящего через помещение воздуха за определенный промежуток времени. Ориентироваться следует на СНиП 41-01-2003, где говорится, что расход воздуха должен быть не меньше 60 куб. м. на человека.

Вспомогательная таблица для расчетов.

Формула: Sc=L*2,778/V

  • Sc – квадратура сечения отверстия в квадратных сантиметрах.
  • L – расход воздуха в кубических метрах за один час.
  • V – скорость потока в метрах в секунду.
  • 2,778 – специальный коэффициент для согласования единиц.

Важно!
Конечный результат получается в квадратных сантиметрах, так как он для восприятия более удобен.
Для круглых воздуховодов может быть определена фактическая площадь сечения по формуле: S=π* D²/400.

Последовательность действий

Далее приводится устройство простейшего воздухообмена на основе пластиковых труб, который подойдет лишь для небольших помещений. С приходом зимы каналы загораживаются плотной тканью, чтобы обеспечить защиту от излишней влажности.

При правильном проведении работ сухость будет сохраняться на протяжении заморозков.

Размещение и фиксация трубы в углу помещения.

  1. Сначала выбираются места, где расположатся каналы из труб. Должны быть подготовлены участки в противоположных частях помещения. Их нельзя загораживать предметами, поэтому стоит хорошо подумать при устройстве.
  2. Осуществляется установка вытяжной трубы, которая выводится на крышу непосредственно через потолок. Она должна превышать рядом расположенные объекты, иначе тяга будет плохая.
  3. С нижней стороны производится инсталляция заслонки, чтобы была возможность осуществлять регулирование
    . Сверху устанавливается сетка для защиты от различного мусора.
  4. В противоположном углу монтируется приточная труба, при этом расстояние между полом и изделием не должно превышать 50 см. Выпуск наружу делается минимальным, чтобы улучшить поступление воздуха.
  5. Снизу и сверху инсталлируются дополнительные аксессуары в виде декоративной решетки и заслонки. После окончательной установки производится крепление монтажных узлов.

Пример хомутов для крепления элементов.

Вывод!
С помощью такой незамысловатой конструкции можно добиться оптимальной влажности в подвальном помещении.
К тому же подземный цокольный этаж дома будет хорошо насыщаться кислородом.

Распространенные ошибки

  • Наличие горизонтальных и диагональных элементов в системе приводит к нарушению тяги воздуха с улицы, поэтому следует избегать отклонения на 30 градусов от вертикали.
  • Воздуховод подвала без утепления также может считаться ошибкой (если находится на улице), ведь в таком канале воздушные потоки будут быстро охлаждаться, что приведет к снижению температуры.
  • Использование проема в наружной стене вместо вытяжного отверстия часто приводит к неправильному функционированию системы. То есть воздух может поступать в противоположном направлении.
  • Очень низкое размещение выходной трубы существенно снижает тягу. Лучше всего выводить канал несколько выше конька, чтобы со стороны ската не было препятствий для формирования воздушных потоков.

Решетка для защиты от листвы и другого мусора.

Заключительная часть

Чтобы инструкция получилась полной, предлагается посмотреть видео в этой статье, для визуального ознакомления с процессом устройства вентиляционной системы с естественной циркуляцией для подвального помещения. Конечная цена такой конструкции является базовым преимуществом перед другими аналогами. Однако затраты удастся снизить максимально, если будут правильно подобраны основные материалы.

Делаем вентиляцию подвала или погреба загородного дома, различные схемы устройства и их особенности


Загородный дом без подвала или погреба не может быть полноценным, ведь никто не откажется от дополнительных площадей для хранения вещей, овощей и фруктов, а возможно и устройства в подвале или цокольном этаже спортивного зала, гаража или мастерской. Но для того, чтобы помещения подвала позволяло это все сделать, оно должно быть комфортным: сухим и теплым, притом, в любое время года и погоду. Сделать его таковым возможно – с помощью устройства правильной вентиляции. А о том, как же это сделать, читайте в нашей статье.

Содержание

  1. Вентиляция – что это такое
  2. Вентиляция: виды видео
  3. Вентиляция подвала в частном доме
  4. Вентиляция подвала своими руками видео

Вентиляция – что это такое

Вентиляция — (от лат. ventilatio— проветривание), система труб, шахт и отверстий, обеспечивающих движение, перемешивание воздушных масс с последующим удалением отработанного воздуха из помещения, а также электрические устройства этому способствующие.
Правильно организованная вентиляция обеспечивает комфортное проживание в доме за счет долговечности строения и внутренней отделки дома (ведь их не повредит излишняя влажность, грибок и бактерии)  да и здоровье людей, дышащих свежим, более чистым воздухом, значительно крепче.

Вентиляция: виды

Существует:

приточная вентиляция, обеспечивает поступление воздуха с улицы (вентиляторамили через естественные отверстия – окна, двери),

вытяжная вентиляция, обеспечивает удаление отработанного воздуха из помещения (вентиляторами, через вентиляционные шахты-воздуховоды)

приточно-вытяжная вентиляция, обеспечивает оптимальное движение воздуха воздуха и проветривание помещения.

Все виды вентиляционных систем могут быть как естественными, так и искусственными, принудительными:

-естественная, не требующая особого технического оснащения и инженерных расчетов, вентиляция: происходит с помощью естественного движения воздуха через окна, двери и воздуховоды. Воздух поступает, движется и удаляется из помещения из-за естественной разности давления, температуры и влажности воздуха.


искусственная, принудительная, предполагающая дополнительное оснащение системы естественной вентиляции оборудованием, способствующим поступлению, движению и удалению воздуха из помещения, а также дополнительной очистке, регулированию влажности и температуры воздуха, для создания наиболее комфортного микроклимата в помещении: вентиляторы, кондиционеры, сплит-системы. Организация принудительной вентиляции целесообразна в доме или помещениях большой площади. Она требует специальных инженерных расчетов для правильного и функционального монтажа системы вентиляции, а также, дополнительное место для монтажа всех систем и труб (в подвале, под потолком или полом). Плюс ко всему, стоимость такой системы достаточно внушительна да дополнительные энергозатраты для ее работы, тоже, потребуются.

Каждый выбирает по потребностям и возможностям:

Но, в отношении стандартного загородного дома с подвалом небольшой площади (до 50 м.кв.) или погребом, при любых финансовых возможностях, целесообразнее все же, говорить, о естественной вентиляции этих помещений.

Вентиляция подвала в частном доме

Вентиляция подвала в доме – обязательное условие возможности использования как самого подвала, так и дома, в целом. Именно поэтому, предусмотреть организацию вентиляции в подвале нужно еще на стадии устройства фундамента дома. А в качестве самих воздуховодов использовать прочные материалы: бетонные или трубы ПВХ, они просты в монтаже, более дорогие и эстетичные металлические воздуховоды, требующие больших умений для их монтажа,

при большом желании можно сделать воздуховоды и из досок, хорошо подогнав их друг к другу, отверстия приточной вентиляции снаружи защитить от мусора грызунов, сделав защиту своими руками


или купив готовые решетки,

а для сбора конденсата установить сборщик влаги с краником.
Рассмотрим оптимальные виды вентиляции на примере организации вентиляции погреба или подвала частного загородного дома:

-приточная вентиляция в подвале используется редко, т. к. пригодна в большей степени, как вентиляция погреба в частном доме, при этом, для погреба, чаще всего, вне дома, или подвала небольших площадей и высоты.


-приточно вытяжная вентиляция в подвале, естественная, наиболее универсальный вариант для подвальных помещений, площадью менее 50м.кв. и высотой не более 2,5 метров. И бывает она нескольких типов:

  • Двухтрубная: одна труба размещается на расстоянии от пола в примерно, не более 50 см – это приточная труба, вторая – под самым потолком – это вытяжная труба.

  • Однотрубная: именно ее чаще всего делают именно в погребах и в качестве материала используют хорошо подогнанные доски. Воздуховод в данном случае разделен на 2 части, получающиеся 2 канала выполняют функцию притока и отвода воздуха.

  • Иногда делают такие воздуховоды с заслонками, для регулирования тяги.

  • Однотрубная с окном: приток воздуха осуществляется через окошко в верхней части фундамента дома, а выводится теплый воздух через вытяжную трубу.

Наиболее изобретательные владельцы подвалов и погребов усовершенствовали устройство вентиляции в подвале, установив на приточный воздуховод естественной приточно-вытяжной вентиляции ветроуловитель или флигель, делая сам у верхнюю часть, раструб, воздуховода на подшипниках, чтобы всегда быть по ветру, т.е. с тягой.

Проверить которую, как и степень проветриваемости помещения можно с помощью зажженной свечи: она должна хорошо греть – значит в подвал поступает достаточное количество воздуха.

 Вентиляция подвала своими руками

Так как сделать вентиляцию в подвале?  В случае с принудительной вентиляцией – без специалистов и серьезных расчетов – никак. А вот естественную приточно-вытяжную вентиляцию организовать самостоятельно вполне реально:
