Однофазная схема распределительного щита — 5 разных вариантов

Подробности

Опубликовано: 07 Октябрь 2014

Просмотров: 129581

Распределительные щиты уже давно присутствуют в современных квартирах. Также в домах старой постройки многие начинают самостоятельно ставить их у себя. Это правильное и грамотное решение. Распределительный щит позволяет разделить всю нагрузку квартиры на отдельные и независимые линии, что повышает надежность работы электрооборудования, защищает электропроводку и повышает Вашу безопасность. Если Вы затеяли делать дома капитальный ремонт, то сразу меняйте старую электропроводку, ставьте распределительный щит и разделяйте всю нагрузку электрооборудования на разные автоматические выключатели. Например, 1-я линия на сплит-систему, 2-я на стиральную машину, 3-я на розетки кухни, 4-я на розетки в других комнатах, 5-я на освещение и т.д. Давайте разберемся в этом подробнее…

Не думайте, что повесить пластиковый шкаф и установить автоматические выключатели сложно. Нужно просто понять схему подключения и соединения всех элементов, и тогда у вас все получится. В данной статье рассмотрим типовые схемы распределительных щитов. На самом деле их может быть огромное количество, так как у всех свои особенности, разное количество автоматических выключателей, кто-то использует УЗО, а кто-то дифавтоматы, у кого-то отсутствует место для монтажа полноценного шкафа и т.д. Ниже предлагаю вашему вниманию пять типовых однофазных схем распределительного щита, которые смогут вам помочь во всем разобраться. Также можете почитать статью: как собрать распределительный щит.

Однофазная схема распределительного щита

• Схема №1. Первый вариант представляет собой обычную схему состоящую из одних автоматических выключателей.

  Такой шкаф вешается обычно в коридоре, а счетчик электрической энергии  стоит в подъездном щите. Тут присутствует общий входной автоматический выключатель и затем по автомату на каждую отходящую линию. На схеме распределительного щита нарисовано их 5 штук — это для примера. У вас их может быть другое количество, например еще два автомата на кондиционеры и один на духовой шкаф. Здесь это не важно. Главное нужно понять как подключить автоматические выключатели и отходящие от них провода. Вот время покупки пластикового щита смотрите, чтобы шины N и PE были в комплекте. Если их нет, то придется докупать отдельно.

  На схеме я указал входной автоматический выключатель на 32А с характеристикой «С», а автоматы на отходящие линии с характеристикой «В». Это будет лучший вариант по моему мнению. Чтобы понять, что означают эти буквы — характеристики, читайте статью: Что такое время-токовые характеристики автоматических выключателей и зачем они нужны? Номинал автоматических выключателей рассчитывайте самостоятельно. Он может отличаться от указанных на схеме. Для этого можете почитать следующие статьи: Выбор автоматического выключателя по номиналу и Какой марки выбрать автоматический выключатель.

• Схема №2. Вторая схема распределительного щита похожа на предыдущую, но здесь уже присутствует прибор учета электрической энергии. Она применяется, когда счетчик стоит непосредственно в квартире. Это предусмотрено проектом здания. Самостоятельный перенос приборов учета электроэнергии из подъезда в квартиру и наоборот сетевые компании не разрешают. Суть схемы тут такая же как и в первом варианте, но только после двухполюсного входного автоматического выключателя ставится счетчик. Разноцветными линиями я показал какие перемычки нужно сделать и куда их подключить. Синие линии — это N (ноль), черные линии — это L (фаза), желтые линии — это PE (земля). Если у вас двухпроводная проводка в доме, т.е. нулевой и заземляющий проводник совмещены, то у вас на схеме не будет желтых линий.

• Схема №3. Третья схема распределительного щита более современная. Здесь присутствует входное УЗО. Их стали применять не так давно для защиты человека от поражения электрическим током и еще редко у кого стоят дома. Тут перед автоматическими выключателями ставится общее УЗО на 100mA. При токе утечки в 0,1А оно обесточит весь щит. При подключении УЗО обратите внимание на надписи возле контактов. Здесь обязательно нужно соблюдать полярность подключения фазы и нуля. Куда подключать N написано на корпусе УЗО. Также УЗО ставится в паре с дублирующим автоматическим выключателем. Это необходимо, чтобы защитит его от короткого замыкания и перегрузки линии. В предложенной схеме его дублирует входной двухполюсный автоматический выключатель.

• Схема №4. Этот вариант схемы распределительного щита будет подороже, но зато она отвечает более высоким стандартам безопасности. Тут предлагается подключать УЗО на каждую отходящую линию. Также каждое УЗО стоит в паре с автоматическим выключателем. Для соблюдения селективности входное УЗО ставим на 100мА, а УЗО на отходящие линии ставим на 30мА. Обратите внимание, что объединять нули после УЗО нельзя.

  Данный вариант схемы распределительного щита позволяет защищать все отходящие линии по отдельности. При утечки тока отключится только то УЗО, где она произошла, а другая часть квартиры будет работать в прежнем режиме. Это удобно при поиске возникшей неисправности и исключает перебой с электроснабжением другого электрооборудования.

• Схема №5. Этот вариант схемы распределительного щита предусматривает использование дифференциальных автоматических выключателей вместо УЗО и обычных автоматов. Это позволяет немного сэкономить ваших средств и уменьшить размер шкафа. Один дифференциальный автоматический выключатель занимает 2 модуля, а УЗО в паре с автоматом 3 модуля, хотя выполняют одинаковые функции. Смотрите схему подключения дифавтоматов.

  Если их несколько штук, то вы выигрываете существенно в размере шкафа.

Улыбнемся:

Учитель:
— Дети, какие части света вы знаете?
— Части света? — переспрашивает ученик.
— Выключатель, лампочка, провода.

Добавить комментарий

Трехфазная схема распределительного щита — 5 вариантов

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов.

Также рекомендуем прочитать:

380 провожу для подключения 9 кВт водонагревателя для отопления частного дома! От счётчика провожу только одну линию 220в т.к. менять всю проводку в доме, что бы равномерно распределить нагрузку на все 3 линии нет возможности! Большая ли будет «неравномерность нагрузки» при включении холодильника и чайника и как это повлияет на напряжение в доме?

Отличие щитков

В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.

При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.

Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

• основной выключатель;
• счётчик расхода электричества.

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

В зависимости от способа крепления распределительные щиты делят на:

• Накладные. Достоинство – простота установки.
• Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

РЩ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз.

В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

• Котёл и насосы подключают через автомат к первой фазе;
• Розетки и свет на кухне ко второй;
• Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража .
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме.

Здравствуйте. Хочу провести электрика в доме на даче. На столбе весит расп.щит с опломбированным автоматом на 25 А, потом щетчик и снова автомат на 25 А. Хочу завести свет в дом и собрать щиток. Но вот теперь не знаю какие автоматы и УЗО на входе ставить в щитке в доме. У вас автомат на 40 А и УЗО на 40 А и 30 ма. Как будет это сочетаться с моими автоматами на 25А. И какой провод использовать, ВВГ 3×4 или 3×6?

Здравствуйте! Ставить автоматы в доме номиналом больше 25 ампер неимеет смысла,кабель ВВГ 3*4 с хорошим запасом, его и ставьте.

На одной из ваших схем, после счетчика стоит узо-д. На 20 ампер. Если я правильно понимаю Д это категория узо. Данная категория используется для заводов, цехов и т.д. для квартир она не рекамендуется. так как эта категория. Предназначена для больших токовых нагрузок в пиковый момент, тоесть. При запуске двигателей. До их нормальной работы. Так как при запуске двигатель потребляет в несколько раз больше силы тока нежели при его нормальной раблте

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

• съемная рамка с DIN-рейками;
• отверстия для ввода и держатели для крепления кабелей;
• две шины, рабочего и защитного нуля – с подставками и местами установки;
• набор креплений для монтажа;
• органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

• гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
• 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
• нулевые шинки или кросс-модули для групповых УЗО;
• хомутики и стяжки для организации проводников;
• ограничители для DIN-реек;
• заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Особенности электрического щитка

Часто ремонт в доме надо совмещать с ремонтом электрической проводки. Если делать ее с большим запасом прочности, то это в конечном итоге может быть причиной пожара.

Если же наоборот, сделать ее маловыносливой к нагрузкам, то на электрическом щитке в частном доме придется постоянно менять пробки. Поэтому и щиток, и проводка должны быть тщательно рассчитаны под силу тока и напряжение.

Что такое сила тока

Любой электроприбор имеет указатель с силой тока и потребляемой мощностью. Если на нем нет значений силы тока, а есть только потребляемая мощность и напряжение, то надо мощность поделить на значение напряжения.

При расчете электрического щитка в частном доме надо выходить именно из силы тока. Максимальное значение силы тока в квартире определяется как сумма потребляемых мощностей всех включенных приборов, деленная на напряжение 220 Вольт. Если проводку рассчитать на малую силу тока, то при небольшой нагрузке они могут сгореть.

Необходимо рассчитывать не номинальную, а пиковую нагрузку, потому что в любой квартире иногда включают пылесос, утюг. Так, например, если в комнате постоянно включен компьютер 400 Вт, лампа 100 Вт, настольная лампа 75 Вт, телевизор 150 Вт, а также «блуждающая нагрузка» обогревателя 2 кВт, пылесоса 1,8 кВт, то пиковое потребление комнаты составит 5,5 кВт или же 25 ампер.

Для чего нужен щиток

Многие владельцы домов не знают, для чего нужен электрический щиток. Его главное предназначение – защита от перегрузок сети, которые могу вызвать пожар.

Если проводка имеет низкое поперечное сечение, то при больших нагрузках она может не выдержать и загореться. Если на электрическом щитке будут стоять завышенные автоматы, то если в доме на длительное время будут включены приборы высокой мощности, то розетки могут выгореть.

Если завысить сечение проводки, то квартира, по сути, также останется без защиты: автоматы могут не среагировать на высокие параметры нагрузки. Словом, щиток должен иметь оптимально подобранные пробки, которые должны совпадать и с потребляемой мощностью, и с сечение проводки.

Какие бывают провода

К щитку подсоединяются стандартные провода. Медная проводка имеет четыре стандартных типа сечения – от 1,5 мм 2 до 6 мм 2. Допустимая сила тока самого тонкого провода – 15 ампер, самого толстого – 34 ампер. Алюминиевый провод должен иметь гораздо большее поперечное сечение. Мягкие кабеля использовать не рекомендуется, так как могут быть проблемы с безопасностью проводки.

Будьте осторожны: щитки в частном доме и розетки не подходят на провода меньше, чем полтора кв. мм. Не нужно брать также автоматы меньше, чем 10 ампер.

Что нужно установить в щитке

В щитке необходимо предусмотреть разделение проводки на несколько линий. Если в доме будет одна линия, то в случае аварии весь дом будет обесточен. При делении проводки на несколько частей легче будет определить место аварии.

В электрический щиток в частном доме нужно устанавливать несколько автоматов. Например, для каждой комнаты надо установить отдельный автомат. Идеально, чтобы и на освещение также был автомат. На автоматы питание приходит через один большой автомат. Это надо для того, чтобы можно было оперативно обесточить всю комнату. Автомат нумеруется в положении слева направо.

Установка и замена щитка

Вы можете установить электрический щиток самостоятельно. Самая простая процедура в этом случае – замена автоматов.

На щитке видно счетчик, а также пакетный выключатель и автоматы. Пакетный выключатель имеет вид устройства с четырьмя контактами и рукояткой поворотного типа. С магистральных электропроводов на щиток приходит фаза и ноль.

Перед заменой автоматов необходимо проверить их номинал и купить такой же. Ни в коем случае не надо устанавливать автомат большего номинала, так как это приводит к авариям, если на один автомат включить одновременно много мощных приборов.

Замена автоматов делается при полностью отключенном пакетном выключателе. Однако при этом надо быть осторожным, иначе при неверном движении можно остаться без света. Помните о том, что пакетный выключатель самостоятельно нельзя отремонтировать или установить. Для этого надо вызывать квалифицированного электрика.

Если при установке автоматов происходит короткое замыкание, то нужно проверить состояние изоляции проводов и в случае необходимости заменить ее с помощью изоленты.

Пластиковые корпуса для электрического щитка можно купить в магазине. Как правило, они имеют уже готовую DIN-рейку. В комплектность товара входят также колодки для заземления и ноль. Корпуса с пластиковыми рейками покупать не стоит, так как они ломаются и не обеспечивают нужной безопасности.

(Ещё нет голосов)

Комментариев пока нет!

Схема сборки распределительного щитка в квартире и частном доме

16.06.2015 7 комментариев 38 499 просмотров

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению монтажной схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал, а также класс защиты. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201 ), УЗО и групповых «пакетников». Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так:

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели ). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате. с током утечки на 10 мА.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками. мы уже рассказывали!

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

Наглядные схемы групповых распределительных щитов квартиры

Вступление

Электрический щит в доме, квартире это ключевой узел распределения электрической энергии, с функциями защиты и, иногда, учёта. Щиты продаются готовыми или делаются на заказ, как металлоизделие, а проще металлический шкаф.

К слову сказать, если вы занимаетесь строительством или ремонтом, не обязательно профессионально, вам рано или поздно, но обязательно понадобятся металлоизделия. Не факт, что вы сможете найти нужно вам изделие в готовом виде. В этом случае придётся искать компанию, которая производит изготовление металлоизделий на заказ. Плазменная резка, гибка металла на станках, сварочные и слесарные работы, вальцовка металла это всего лишь часть профессиональных работ, которые невозможно качественно выполнить ручным способом.

Собираются щиты, чаще, заранее по расчетной и монтажным схемам.

Наглядные схемы групповых распределительных щитов частного дома и квартир

Пример 1. Квартирный групповой электрический щит

На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;

Последовательно с  ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;

В щите запланировано несколько групповых цепей потребления. Это группы:

• Группа освещения;
• Группа розеток;
• Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
• Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.

Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.

наглядные схемы групповых распределительных щитов схема 1 квартира

Пример 2. Схема распределительного щита частного дома

Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.

На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.

• Группы освещения защищают три первых автомата;
• Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
• Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.

Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.

наглядные схемы групповых распределительных щитов схема 2 Частный дом

Пример 3. Квартирный щиток многоквартирного дома

• Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
• В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
• Такие же автоматы установлены  для защиты комнатных розеток, стиральной машины и света в ванной и туалете.

наглядные схемы групповых распределительных щитов схема 3 большая квартира

Пример 4. Групповой распределительный щит индивидуального дома

• Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
• На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.

наглядные схемы групповых распределительных щитов схема 4 частный дом

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.

Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.

наглядные схемы групповых распределительных щитов схема 5 коттедж

©Ehto.ru

Нормативные документы

ГОСТ Р 51628-2000: Щитки распределительные …

Статьи близкие по теме

• Записи не найдены

Распределительный щит-компоновка автоматов и УЗО при сборке

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы с вами подробно рассмотрим три основные компоновки внутренних элементов при пректировании и сборке распределительных щитов.

При ремонте или замене электропроводки перед началом электромонтажных работ продумывается необходимое количество электрических потребителей, места их установки, все наносится на план квартиры. После этого производится разделение электропроводки на группы, рассчитываются номиналы и другие характеристики электрических аппаратов защиты, их количество, рассчитывается необходимое сечение и марка кабеля.

После того, как подобраны автоматические выключатели, УЗО и другие компоненты распределительного щита, рассчитано количество занимаемых ими модулей, продумывается его компоновка и выбирается необходимый типоразмер распределительного щита. Обо всем этом я уже подробно рассказывал в своих предыдущих публикациях, ссылки на них вы найдете внизу этой статьи.

Когда выбрана необходимая начинка электрического щита (автоматические выключатели, УЗО, реле напряжения, импульсные реле и др.), т.е. модульные устройства для установки на DIN-рейку встает вопрос — как все эти устройства разместить и скомпоновать внутри щита?

Хочу предложить три основных концепции, три варианта компоновки модульных устройств (начинки) внутри распределительного щита. Применяя какой-либо из них по отдельности или их комбинацию можно собрать щиток любой конфигурации и компоновки.

Итак, первый вариант

Компоновка в ряд

Систему электроснабжения наших квартир и домов я уже рассматривал, напомню вкратце.

Для частных домов вводной автоматический выключатель и счетчик электроэнергии устанавливаются в щите учета, а вся модульная автоматика монтируется внутри дома в квартирном щите.

Для многоквартирных домов вводной автомат и прибор учета электроэнергии устанавливаются в этажном распределительном щите на лестничной площадке, а автоматы, УЗО и др. устройства в нутри квартир в квартирных щитах.

Они пломбируются органами энергосбыта, поэтому дальнейшее изложение будем проводить применительно к квартиным электрическим щитам.

При использовании этого варианта все компоненты внутри распределительного щита устанавливаются на DIN-рейку подряд один за другим в ряд.

Первым, обычно, устанавливается выключатель нагрузки, либо рубильник, либо автоматический выключатель, дублирующий по номиналу вводной автомат. Его назначение — обесточить весь щиток для проведения работ по обслуживанию, ремонту или замене устройств внутри щита или электропроводки.

При проектировании и сборке распределительных щитов помимо соблюдения норм и правил, необходимо продумать компоновку его элементов таким образом, чтобы обеспечить удобство дальнейшей эксплуатации и обслуживания распределительного щита. Т.е. расположение устройств в щитке должно выдерживаться в определенной логической последовательности, чтобы при необходимости отключить какую-либо группу, подойдя к щиту было четко понятно, где какой автомат или УЗО находится и за какую группу он отвечает.

При компоновке в ряд можно вначале устанавливать автоматические выключатели, защищающие отдельных потребителей: стиральную машину, бойлер, кондиционер и т.д. Затем группы розеток, затем освещение.

Можно наоборот вначале группы освещения, затем розеток и одиночных потребителей. Главное логика расположения и простота восприятия. Чтобы подойдя к щитку в полной темноте с фонариком или мобильным, сразу было понятно, где какой автомат и за что он отвечает.

В современных распределительных щитах часто применяются УЗО, в этом случае при компоновке в ряд их логично устанавливать сразу после выключателя нагрузки.

Если УЗО два и более, то они устанавливаются рядом, а затем в ряд автоматические выключатели. Здесь очень важно подписывать каждое устройство в электрическом щите. Красиво смотрятся специально изготовленные наклейки. О том, как их изготовить я расскажу в следующих публикациях. Если хотите не пропустить новые материалы по этой и многим другим темам — подписывайтесь на новостную рассылку внизу этой статьи!

При большом количестве групп и приборов защиты они устанавливаются на две DIN-рейки, как на рисунке вверху. Пустые места закрываются специальными заглушками.

Этот вариант компоновки чаще всего встречается на практике и позволяет выбрать щит минимального типоразмера. Подсчитывается необходимое количество модулей и выбирается распределительный щит на такое же или ближайщее большее количество модулей.

Групповая и древовидная компоновка

Следующие два вида компоновки устройств внутри распределительного щита делают более удобной эксплуатацию и обслуживание щита.

Их я подробно рассмотрел в видео, которое вы можете посмотреть ниже.

Рассмотренные три варианта компоновки распределительного щита применяются как по отдельности, так и в их комбинации. Они позволяют логически организовать устройства внутри щита, понятны для обслуживания, а также эксплуатации неквалифицированным персоналом — владельцами квартир и домов.

Распределительный щит. Внутренняя компоновка устройств при сборке


Также рекомендую прочитать

Как разделить электропроводку на группы.

Как подготовиться к ремонту электропроводки.

Как электричество попадает в наши квартиры и дома.

Выбираем квартирный электрический щит.

Комплектация распределительного щитка, автоматы защиты, клеммы подключения



От автора

Здравствуй Уважаемый читатель! Снова с вами Elesant.ru. В предыдущей статье (Установка электрощита навесного) я рассказывал, зачем нужен распределительный щиток, как подобрать нужный щиток и как правильно выбрать место под его установку. Здесь расскажу о комплектации щитка.

Комплектация навесного распределительного щитка

Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры. Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

Устройство навесного распределительного щитка

На рисунке ниже вы видите навесной щиток в разобранном виде.

В квартирный электрощиток устанавливаются следующие модульные устройства:

• Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
• Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;

• Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается. Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

Кроме автоматов электрощиток квартиры необходимо укомплектовать устройствами подключения, распределения и дополнительным оборудованием.О них дальше.

Устройства крепления автоматов защиты,дин-рейка

• Дин-рейка это специальная металлическая пластина для крепления устройств защиты и управления в распределительном щите.
• Дин-рейка устройство универсальное и подходит для устройств любого производителя.
• Кроме автоматов защиты и управления на дин-реке крепятся контактные колодки для подключения и соеденения проводов.

Устройства распределения устанавливаемые в навесной электрощиток

Любой электрощиток должен быть укомплектован устройствами распределения.К устройствам распределения подключаются провода одного функционального назначения.Называются они клемные колодки.Их нужно,как минимум две:

1. Одна для подключения нулевых рабочих проводов (нейтрали N).
2. Вторая колодка для подключения проводов заземления(PE).

Количество клемных колодок может быть больше двух,если в щите устанавливаются много автоматов защиты и управления.

Важно! Нельзя обьеденять клемную колодку для N проводов и PE проводов, даже если система заземления в вашем доме сделана по схеме TN-C-S.

Устройства соеденения автоматов защиты

Все автоматы защиты одной группы электропроводки должны быть соеденены со стороны ввода. Для их соединения используются распределительные гребенки. Повторюсь:гребенки соединяют вводные клеммы автоматов защиты (клеммы вверху автоматов защиты).

Гребенки бывают однополюсные, двухполюсные и трехполюсные, для одновременного соединения вводных полюсов соответствующих автматических устройств защиты (однополюсных, двухполюсных и трехполюсных).

Распределительные гребенки можно заменить соединительными проводами.

Соеденительные провода могут быть заводского изготовления или их можно сделать самостоятельно из гибкого одножильного провода сечением 4 мм ². Концы такого провода-перемычки нужно опаять или опресовать наконечником. Для этого понадабится специальный инструмент.

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

 Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

1. Соеденительная клемма;
2. Разветвительная гребенка;
3. Автоматы звщиты;
4. Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

Нормативные документы

ГОСТ Р 51628-2000, Щиты распределительные

Схемы электрощитков(функциональные)

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы



Монтаж распределительного щита: сборка, установка, подключение

Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.

Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.

Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?

Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.

Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Внимание! Модульные устройства и другое оборудование в электрощите можно устанавливать в любой последовательности, главное чтобы они были правильно соединены между собой. Однако намного удобнее, если расположение оборудования соответствует последовательности, обозначенной на принципиальной схеме.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Соединение внутреннего оборудования электрощита

Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение,  а с каких снимается. Это позволяет упростить коммутацию.

Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.

Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!

Видео по теме

как выбрать и где установить?

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

• Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
• На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
• На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
• В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв. м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

На фото:

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

На фото:

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.

---

В статье использованы изображения abb.com, eaton.com, schneider-electric.com

---

SwitchBoard Basics: Энергоснабжение Восточного побережья

Системы распределения электроэнергии на коммерческих и промышленных объектах электрически сложнее, чем в жилом доме. В результате эти более крупные системы распределения электроэнергии должны быть способны выдерживать более высокие уровни тока и напряжения. Как правило, предприятиям среднего и крупного размера требуются распределительные щиты для безопасной передачи энергии к трансформаторам, щитам управления, контрольному оборудованию и, наконец, к системным нагрузкам.

Таким образом, роль распределительного щита состоит в том, чтобы разделить основной ток, который направляется в распределительный щит, на меньшие токи для дальнейшего распространения. Кроме того, распределительный щит также обеспечивает переключение, защиту по току и измерение этих различных токов.

Описание коммутатора

Национальный электротехнический кодекс (NEC) определяет распределительные щиты как большую одиночную панель, раму или сборку панелей, на которых монтируются на лицевой, задней или обеих сторонах выключатели, устройства максимальной токовой защиты и другие защитные устройства, шины и другие приборы.

Строительство распределительного щита

Рама распределительного щита вмещает и поддерживает другие компоненты. Размеры распределительного щита могут находиться в диапазоне от 70 до 90 дюймов в высоту, от 32 до 46 дюймов в ширину и в глубину от 20 до 58 дюймов.

Автобусы монтируются внутри рамы. Горизонтальные шины используются для распределения мощности по каждой секции распределительного щита. Вертикальные шины используются для распределения мощности через устройства максимального тока к устройствам нагрузки. Шинный соединитель обеспечивает механическое и электрическое соединение между вертикальной шиной и соответствующей ей горизонтальной шиной.

Соединительные пластины используются для соединения горизонтальных шин смежных секций распределительного щита . Чтобы упростить установку дополнительных распределительных секций, когда они необходимы, горизонтальную шину часто расширяют и предварительно просверливают для установки соединительных пластин. Новый раздел устанавливается вплотную к существующему. Таким образом, старая и новая секции соединяются стыковочными пластинами.

Компоненты привода устанавливаются на передней стороне распределительного щита. Сюда входят устройства защиты от сверхтоков, такие как автоматические выключатели и разъединители.Эти устройства крепятся к шинам с помощью ремней, прикрепленных к линейной стороне устройств.

Защитные панели устанавливаются на распределительном щите таким образом, чтобы никакие токоведущие части не были доступны оператору. Передняя крышка называется мертвой передней. Панели также используются в качестве отделки, чтобы обеспечить законченный вид распределительного щита. На этикетке с информацией о продукте указан тип распределительного щита, номер по каталогу, а также номинальные значения напряжения и тока.

Номинальные характеристики распределительного щита

При выборе распределительного щита важно знать максимальный требуемый продолжительный ток и доступный ток повреждения.Эти элементы имеют решающее значение для определения различных характеристик этого оборудования.

Отключающая способность — это уровень тока, который защитное устройство может безопасно отключить без повреждений при определенных условиях. Отключающая способность распределительного щита зависит от отключающей способности устройств защиты цепи и используемого метода определения номинальных значений. По существу, есть два способа выполнить это требование: метод полной оценки и метод оценки серии.

Метод

с полным номиналом: для этого требуется выбрать устройство защиты цепи с индивидуальными номиналами, превышающими доступный ток короткого замыкания.

Метод определения рейтинга серии

: поскольку метод полного рейтинга увеличивает стоимость конструкции распределительного щита, распределительные устройства с серийным номиналом часто доступны для многих применений по более низкой цене. Метод последовательного определения номинала также требует, чтобы номинальное значение отключения основного защитного устройства цепи на входе было равным или превышающим доступный ток короткого замыкания в системе, но последующие устройства защиты на выходе, подключенные последовательно, могут иметь более низкие значения.

Роль электрического распределительного щита в потоке электроэнергии: Энергетические службы Восточного побережья

Электроэнергетические системы работают, когда энергия поступает от поставщика коммунальных услуг, которая затем по очереди проходит через электрический распределительный щит.Эти распределительные щиты затем ретранслируют электричество по ряду цепей. Затем мощность перемещается к фидерам и затем распределяется по местам в пределах досягаемости электросети.

Электрический распределительный щит — это электрическое устройство, которое распределяет электричество от одного электрического источника к другому электрическому источнику. Это основной компонент, используемый в процессе распределения энергии. Он состоит из нескольких электрических панелей. Каждая электрическая панель содержит переключатели, которые перенаправляют электричество.Электрический распределительный щит представляет собой одну большую панель или может представлять собой комбинацию электрических панелей, на которых установлены переключатели и другое оборудование для управления мощностью. Основное назначение платы — контролировать поток энергии. Он делит основной ток, подаваемый на него, на несколько более мелких частей и распределяет его по устройствам. Точнее, распределительные щиты подают питание на трансформаторы, панели и другое оборудование, и оттуда мощность распределяется дальше.

Электрический распределительный щит получает питание от генератора или любого другого основного источника энергии.Оператор, работающий с платой, должен быть защищен от поражения электрическим током. Это обеспечивается предохранителями и переключателями, установленными на плате. Количество мощности, получаемой распределительными щитами, должно быть равно количеству мощности, распределяемой ими. Есть элементы управления, которые контролируют этот процесс распределения мощности. Есть несколько элементов управления распределением нагрузки, а также датчики, установленные на плате для контроля источника питания.

Существует несколько типов электрических распределительных щитов в зависимости от номинального тока, типа конструкции, номинала прерывания, типа работы, типа напряжения, изоляционной среды и других.Внутренняя часть платы содержит несколько шин, полос из алюминия и меди, к которым подключены переключатели. Основное назначение электрических распределительных щитов — подавать питание на каждое отдельное электрическое устройство-получатель. Сила тока должна зависеть от количества энергии, используемой устройством для правильной работы. Электрический щит получает питание от основного источника энергии, такого как генератор, а затем распределяется между всеми электрическими устройствами или приборами, используемыми потребителем.

Электропитание платы

Когда определенное устройство подключено, но не используется, на это устройство должно подаваться только минимальное количество энергии. Электропитание платы должно быть отключено, когда она открыта для обслуживания. Это предохраняет оператора, работающего на доске, от поражения электрическим током. Основным источником питания внутри распределительных щитов являются неизолированные шины. Таким образом, если человек должен работать с распределительными щитами, которые находятся под напряжением, то перед работой с ним необходимо принять надлежащие меры предосторожности.При работе с электрическим распределительным щитом под напряжением необходимо использовать защитные перчатки, очки, обувь, резиновые коврики.

Основные компоненты, которые вы можете заметить, глядя на открытые распределительные щиты низкого и среднего напряжения

Распределительные устройства среднего и низкого напряжения в целом

В зависимости от размера здания или производственной площадки, а также от источника питания высокого или низкого напряжения могут быть требования к как главный распределительный щит высокого напряжения, так и один или несколько распределительных щитов низкого напряжения или только один распределительный щит низкого напряжения.Предпочтительное название для распределительного щита — «Коммутационная аппаратура и аппаратура управления в сборе» (SCA).

Основные компоненты, которые вы можете заметить, глядя на открытые распределительные щиты низкого и среднего напряжения (на фото: распределительное устройство с элегазовой изоляцией, 38 кВ, 1250 слева; распределительный щит низкого напряжения и электрик, выполняющий испытания справа). питание от основного источника питания, а затем для подачи или распределения энергии по соответствующим цепям в здании. Распределительный щит должен выполнять эту функцию таким образом, чтобы обеспечить надлежащий контроль потока мощности и надлежащую электрическую защиту от разрушительного воздействия неисправностей.

Эта защита необходима для предотвращения опасности для персонала, а также опасностей для оборудования и возможных пожаров. Он должен быть в состоянии задействовать , чтобы изолировать неисправную секцию за минимально возможное время в соответствии с серьезностью неисправности.

Распределительный щит также должен быть спроектирован так, чтобы не представлять опасности поражения электрическим током или травмы для обслуживающего персонала, находящегося поблизости, во время нормальной или ненормальной работы. Нередко случаются взрывы в распределительных щитах, которые могут привести к серьезным травмам персонала.

Во многих случаях работы с компонентами распределительного щита выполняются, пока они еще находятся в рабочем состоянии.

Компоненты распределительных щитов среднего и низкого напряжения

Низковольтные и средние распределительные устройства отличаются, несмотря на то, что они могут выглядеть очень похожими. Одно и то же — они распределяют электрическую энергию, но используют разные уровни напряжения. MV всегда будет питать распределительный щит низкого напряжения, и никогда наоборот.

1. Основные компоненты распределительного щита среднего напряжения:

1. 1. Входящие кабели
   2. Проводники исходящей цепи
   3. Ножевой выключатель
   4. Выключатель нагрузки
   5. Заземлитель
   6. Автоматический выключатель
   7. Предохранители
   8. Реле защиты

2.Основные компоненты распределительного щита низкого напряжения:

1. 1. Входящие и отходящие кабели / шины
   2. Изолирующий выключатель
   3. Внутренние шины
   4. Выключатель нагрузки
   5. Автоматический выключатель
   6. Контакторы
   7. Выключатель с предохранителем
   8. Измерительное оборудование
   9. Устройство защиты от перенапряжения

1. Распределительный щит среднего напряжения

1.1 Входные кабели

Они могут быть как высокого напряжения (HV), так и среднего или низкого напряжения (MV или LV).Для высокого напряжения это обычно либо пропитанная бумажная изоляция (что маловероятно в наши дни), либо кабель с изоляцией из сшитого полиэтилена (XLPE) или этиленпропиленового каучука (EPR).

Последние два типа являются предпочтительными для новых установок, наиболее распространенным является сшитый полиэтилен.

Кабели

EPR более гибкие и предпочтительны для специализированных приложений, таких как подводящие провода в шахтах. Для низкого напряжения используются кабели из сшитого полиэтилена или кабель из эластомера (EPR) .

В некоторых случаях вместо кабелей можно использовать шины. Этот вариант намного дороже кабелей, но он также обеспечивает лучшую надежность. Если вы спросите меня, я предпочитаю системы сборных шин, если они, конечно, применимы.

Рисунок 1 — Входящие и отходящие кабели 33 кВ (фото предоставлено woottonandwootton.co.uk)

Вернуться к содержанию ↑

1.2 Проводники исходящей цепи

Они могут быть любого из следующих типов: кабели,

Изолированные сборные шины,

Системы шинопроводов

Кабели с минеральной изоляцией в металлической оболочке (MIMS)

Огнестойкие кабели

Рисунок 2 — Схема распределительного устройства.(а) Коммутатор с одним входным фидером. (б) Коммутатор с двумя входящими фидерами.

Вернуться к содержанию ↑

1.3 Ножевой выключатель

Ножевые выключатели используются в распределительном устройстве среднего напряжения для изоляции определенного оборудования или фидеров для обслуживания или других целей, таких как заземление. Они работают на холостом ходу вручную или в установках с дистанционным управлением, они приводятся в действие двигателем или сжатым воздухом.

Лезвия рубильника, установленные стоя или подвешенные, должны быть защищены от самопроизвольного движения под собственным весом.При выборе размеров распределительного устройства необходимо учитывать физический размер переключателей этого типа.

Обычно для распределительного устройства требуется большая глубина.

Рисунок 3 — Ножевой выключатель среднего напряжения (фото: filnor.com)

Вернуться к содержанию ↑

1.4 Выключатель нагрузки

Выключатели нагрузки все чаще используются в распределительных системах среднего напряжения. Например, блоки кольцевой сети используют выключатели нагрузки на двух входящих фидерах, которые соединяют подстанцию ​​потребителя с сетью.

Выключатели нагрузки могут работать в условиях нагрузки . Они обладают полной включающей способностью и могут безотказно выполнять все рутинные операции переключения.

Для срабатывания выключателя нагрузки могут использоваться два механизма:

1. Механизм мгновенного действия: Пружина сжимается, которая отпускается незадолго до завершения угла переключения. Его сила используется для перемещения контактов. Эта процедура используется как для закрытия, так и для открытия.
2. Механизм накопления энергии: Он имеет одну пружину для закрытия и другую для открытия. Во время закрытия открывающая пружина сжимается и фиксируется. Накопленная энергия для операции размыкания высвобождается с помощью магнитного расцепителя или предохранителя.

В основном используются два типа выключателей нагрузки: ножевого типа с предохранителями / без предохранителей и вставного типа с предохранителями или без них.

Рисунок 4 — Положение выключателя нагрузки в шкафу среднего напряжения

Где:

1. Распределительное устройство: Выключатель-разъединитель и заземлитель в корпусе, заполненном элегазом и удовлетворяющем требованиям «герметичной системы давления».
2. Сборные шины: Все в одной горизонтальной плоскости, что позволяет в дальнейшем расширять распределительный щит и подключаться к существующему оборудованию.
3. Подключение: Доступ через переднюю часть, подключение к нижним клеммам выключателя нагрузки и заземлителя или нижним держателям предохранителей. Этот отсек также оборудован заземлителем после предохранителей среднего напряжения для устройств защиты.
4. Привод: Содержит элементы, используемые для приведения в действие выключателя нагрузки и заземлителя, а также срабатывания соответствующей индикации (положительный разрыв).
5. Низкое напряжение: Установка клеммной колодки (если установлена ​​опция двигателя), предохранителей низкого напряжения и компактных релейных устройств. Если требуется больше места, можно добавить дополнительный корпус наверху шкафа.

Вернуться к содержанию ↑

1.5 Заземлитель

Заземлители обычно используются и устанавливаются в распределительных устройствах. При изоляции любого из фидеров (входящих или выходящих) для обслуживания, фидер должен быть заземлен путем замыкания заземлителя для снятия любого статического заряда, переносимого фидером.

Заземлители монтируются отдельно перед распределительным устройством, в основании выключателя нагрузки или непосредственно под выключателем.

Изготовитель распределительного устройства должен механически заблокировать заземлитель с автоматическим выключателем или выключателем нагрузки, чтобы избежать серьезного симметричного короткого замыкания, если они замыкаются одновременно.

Вернуться к содержанию ↑

1.6 Автоматический выключатель

Основной функцией автоматического выключателя является для прерывания / обеспечения непрерывности цепи .Именно рассмотрение влияния этого на схему, в основном, диктует выбор выключателя.

Следовательно, автоматические выключатели представляют собой механические переключающие устройства, способные создавать, непрерывно проводить и отключать токи в нормальных условиях цепи, а также в течение ограниченного времени в ненормальных условиях, таких как короткие замыкания.

Компромисс необходим как по экономическим причинам, , принимая во внимание вероятность определенных условий, так и по техническим причинам , включающим рассмотрение более низких или высоких скоростей, работы на больших или малых токах и многих других противоположных влияний (например.грамм. максимальное рабочее напряжение и ток в месте нахождения, частота системы, продолжительность короткого замыкания, цикл переключения и климатические условия).

Основными элементами автоматических выключателей являются приводной механизм, изоляторы, камера (и) прерывания, конденсатор и резистор.

К основным типам выключателей относятся следующие:

• Масло наливом
• Минимальное количество масла
• Воздух
• Воздушный удар
• Гексафторид серы (SF6)
• Вакуум
• Взрывоопасный

Вернуться к содержанию ↑

1.Предохранители на 7 МВ

Защищают аппаратуру и оборудование от теплового и динамического воздействия коротких замыканий. Отличительными особенностями плавких вставок среднего напряжения являются:

• Высокая отключающая способность
• Ограничение высокого тока
• Низкое коммутируемое напряжение
• Быстрое размыкание
• Нестареющие

Для плавких вставок среднего напряжения важно, чтобы они должны были работать при напряжении, на которое они рассчитаны . Соответственно, рабочее напряжение соответствует максимальному номинальному напряжению плавкой вставки.Из-за коммутационного напряжения, возникающего во время дуги, плавкая вставка не может использоваться при более низких напряжениях без ограничений.

Предохранители среднего напряжения обычно делятся на две категории: выталкивающие предохранители и токоограничивающие предохранители . Определения в соответствии с ANSI C37.40 объясняются в следующей технической статье:

Определения номиналов, применяемые к предохранителям среднего напряжения

Рисунок 5 — Предохранители среднего напряжения (фото: nepsi.com)

Вернуться к содержанию ↑

1.8 Защитное реле

Простыми словами: Конечная цель защитного реле — как можно быстрее отключить неисправный элемент системы . Чувствительность и селективность важны для того, чтобы гарантировать срабатывание соответствующих автоматических выключателей, но скорость — это «расплата».

Они используются для более высоких напряжений вместе с соответствующими измерительными трансформаторами (трансформаторы тока (ТТ) и трансформаторы напряжения (ТН)).

Блоки защиты от перегрузки по току используются для активации реле времени, чтобы обеспечить надлежащую защиту от повреждений.

Существует множество различных реле, используемых для защиты различного оборудования подстанции , начиная с трансформаторов, вводов, фидеров, конденсаторов, генераторов, двигателей и т. Д.

Рисунок 6. Реле защиты Micom P643 (фото предоставлено Абдельрахманом Файядом через Linkedin )

Вернуться к содержанию ↑

2. Распределительный щит низкого напряжения

2.1 Входящие и исходящие кабели / шины

Как и в распределительном щите среднего напряжения, входящие кабели могут быть из сшитого полиэтилена (XLPE) или этиленпропиленового каучука (EPR) утепленный тип.

Как правило, шины чаще используются при низком уровне напряжения, чем при среднем напряжении.

Рисунок 7 — Входящие и отходящие кабели в низковольтном распределительном щите
Рисунок 8 — Системы шинопроводов и кабели

Вернуться к содержанию ↑

2.2 Изолирующий выключатель (секционный выключатель или изолятор)

Это устройство позволяет разделить распределительный щит или его составные части для проведения работ по техническому обслуживанию . Он управляется вручную (некоторые типы оснащены автоматическим механизмом закрытия / открытия) и представляет собой запираемое двухпозиционное (открытое / закрытое) устройство.

Обеспечивает безопасную изоляцию цепи при блокировке в открытом положении . Он не предназначен для включения или отключения тока, и в стандартах не указаны номинальные значения для этих функций.

Изолятор должен выдерживать протекание токов короткого замыкания в течение ограниченного времени (способность выдерживать кратковременное замыкание), обычно 1 секунду. Для оперативной перегрузки по току время больше.

Следовательно, низковольтный изолятор — это, по сути, коммутационное устройство обесточенной системы, которое должно работать без напряжения с обеих сторон, особенно при включении.Это связано с возможностью непредвиденного короткого замыкания на стороне выхода. Часто используется блокировка с помощью вышестоящего переключателя или автоматического выключателя.

Рисунок 9 — Изолирующий выключатель

Вернуться к содержанию ↑

2.3 Внутренние шины

Это могут быть жесткие медные (или алюминиевые) шины (изолированные или неизолированные) (изолированные или неизолированные) в больших распределительных щитах или просто изолированные однофазные кабели в маленьких распределительных щитах.

В распределительных щитах большой мощности каждая фаза может иметь несколько секций проводов.

Неизолированные шины низкого напряжения расположены очень близко друг к другу и, таким образом, подвергаются высоким электродинамическим силам при коротком замыкании, и эффекты резонансной силы необходимо учитывать при определении опор.

Резонансная частота должна быть рассчитана так, чтобы она не приближалась к 100 Гц.

Рисунок 10 — Внутренняя система сборных шин внутри низковольтного распределительного щита
Рисунок 11 — Низковольтные неизолированные медные шины

Вернуться к содержанию ↑

2.4 Выключатель нагрузки

Выключатель нагрузки представляет собой управляющий выключатель, неавтоматический, двухпозиционный (разомкнутый / закрыть), с ручным управлением и иногда с электрическим отключением для удобства оператора.

Выключатель нагрузки используется для замыкания и размыкания нагруженных цепей при нормальных условиях . Он не обеспечивает никакой защиты цепи, которую он контролирует.

Его характеристики определяются частотой срабатывания переключателя (600 циклов включения / выключения в час максимум), механической и электрической выносливостью, а также токоподъемностью и отключающей способностью для нормальных и редких ситуаций.

Рисунок 12 — 4-полюсный выключатель нагрузки с видимым размыканием и функцией дистанционного отключения

Вернуться к содержанию ↑

2.5 Автоматические выключатели

Автоматический выключатель — единственный элемент распределительного устройства, способный одновременно выполнять все основные функции, необходимые в электроустановке, — изоляцию, управление и защиту .

Для устройств с низким напряжением (менее 1000 В) автоматические выключатели всегда относятся к типу воздушного выключателя, работающего по принципу «деион», с изолированными металлическими разделительными решетками. Современные распределительные щиты имеют автоматические выключатели в литом корпусе (MCCB) для более высоких номинальных значений тока (более примерно 100 А) и миниатюрные автоматические выключатели (MCB) для более низких уровней номинальных значений (менее 100 А).

Рисунок 13 — Автоматические выключатели в литом корпусе Compact NSXm

Автоматические выключатели обычно используются в меньших по размеру распределительных щитах основного и местного уровней в здании.

Автоматический выключатель низкого напряжения состоит из следующих основных частей для выполнения четырех основных функций:

• Компоненты автоматического выключения , состоящие из неподвижных и подвижных контактов и дугоразделительной камеры.
• Блокировочный механизм , который отключается отключающим устройством при обнаружении ненормальных условий тока.Этот механизм также связан с рукояткой выключателя.
• Расцепитель исполнительное устройство (подробнее здесь). Это либо:
  • Термомагнитное устройство , в котором термически управляемая биметаллическая полоса определяет условия перегрузки, в то время как электромагнитный ударный штифт работает при уровнях тока, достигаемых в условиях короткого замыкания, либо:
  • Электронное реле, управляемое от тока трансформаторы, по одному на каждой фазе.

К автоматическому выключателю могут быть добавлены дополнительные модули, которые будут адаптированы для обеспечения дополнительных функций, таких как чувствительное обнаружение (30 мА) тока утечки на землю с отключением автоматического выключателя, дистанционное управление и индикация (двухпозиционная неисправность) и тяжелые промышленные автоматические выключатели с большим номинальным током, которые имеют множество встроенных коммуникационных и электронных функций.

Рисунок 14 — Автоматический выключатель низкого напряжения

Вернуться к содержанию ↑

2.6 Контакторы

Контактор — это очень простое устройство .На самом деле это переключающее устройство с электромагнитным управлением, которое обычно удерживается закрытым за счет пониженного тока через закрывающий соленоид. Различные типы с механической фиксацией могут использоваться для определенных приложений (например, запуск двигателя, переключение конденсаторов).

Характеристики контакторов указаны в:

1. Продолжительность работы,
2. Приложение, в котором будет использоваться,
3. Количество циклов пуска / останова в час и
4. Механическая и электрическая износостойкость.

Вернуться к содержанию ↑

2.7 Предохранители HRC и предохранительный выключатель

Они также используются в распределительных щитах среднего и низкого уровня для защиты от короткого замыкания высокого уровня и, во многих случаях, существуют комбинации HRC (высокая разрывная способность) предохранители и выключатели перегрузки с ограниченной отключающей способностью (комбинированный предохранитель-выключатель или блоки CFS) из-за их экономичности.

Он состоит из трех переключающих ножей, каждая из которых обеспечивает двойной разрыв на фазу.Эти лезвия не являются непрерывными по всей своей длине, но у каждого есть зазор в центре, который перекрывается патроном предохранителя.

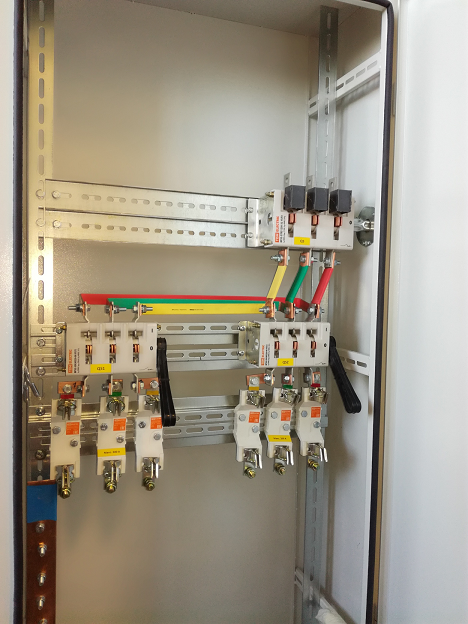

Рисунок 15 — Выключатель с предохранителем (фото предоставлено Эдвардом Чани)

Вернуться к содержанию ↑

2.8 Измерительное оборудование

Измерение распределительных щитов обычно включает: линейное и фазное напряжение, линейный ток в каждой фазе, общую мощность, мощность факторный учет.

Ток контролируется трансформатором тока (ТТ): в SWB может быть два ТТ, один для защиты и один для измерения .

Рисунок 16 — Измерительные трансформаторы тока (фото предоставлено marelexelectrical.com.au)
Рисунок 17 — Измерение вспомогательного источника питания (фото предоставлено bpa.ru)

Вернуться к содержанию ↑

2.9 Защита от перенапряжения

Современные распределительные щиты будут также имеется некоторая защита от перенапряжения, разработанная как на стороне среднего, так и на низковольтной стороне, чтобы защитить оборудование от воздействия любых переходных процессов перенапряжения, которые могут возникать в системе или передаваться от внешних источников.

Рисунок 18 — Ограничитель перенапряжения iPR 4P 10KA 3P-N от Schneider Electric

Вернуться к содержанию ↑

Источники:

1. UNSW Sydney (Университет Нового Южного Уэльса)
2. Среднее напряжение Руководство по применению технологических распределительных устройств от Siemens
3. Искусство и наука о релейной защите от C. Rusell Mason
4. Электрические распределительные системы от Abdelhay A. Sallam и Om P.Малик

Что нужно учитывать при выборе электрощита в домашних условиях?

Электрические распределительные щиты — ключевой компонент системы распределения электроэнергии в вашем доме. Различные электрические панели в распределительном щите разделяют мощность на более мелкие компоненты и передают их на разные устройства. Он даже выполняет функцию управления и, следовательно, действует как защитное устройство для энергосистемы в вашем доме. Поэтому чрезвычайно важно, чтобы вы посвятили как можно больше времени, усилий и ресурсов установке распределительных щитов, которые помогут вам избежать случаев поражения электрическим током.Вот несколько ключевых аспектов, которые следует учитывать при выборе электрического распределительного щита для дома.

Безопасность

Защита вашей семьи и здания должна быть первой точкой зрения, которую следует учитывать при покупке электрического распределительного щита для вашего дома. Поскольку распределительные щиты регулируют все аспекты электрической системы, важно, чтобы вы изучили детали и характеристики оборудования, которое подойдет вашему дому.Всегда надежнее проконсультироваться с квалифицированным электриком, который поможет вам разобраться в требуемых спецификациях. Убедитесь, что вы выбрали устройство, которое выходит за рамки всех требований безопасности здания.

Расположение

Вам необходимо определить правильные места для установки вашего оборудования. Обозначение мест для распределительных щитов на этапе планирования значительно упрощает процесс. Помещение, отведенное для установки ваших распределительных щитов, должно быть большим и хорошо вентилируемым.Обычно наблюдается, что большинство электрических помещений определяется в конце этапа планирования, что приводит к небольшим пространствам. Кроме того, важно ограничить доступ детей в эту комнату, чтобы избежать поражения электрическим током.

КПД

Эффективность — еще один важный момент, который необходимо учитывать перед выбором электрического распределительного щита для дома. Только эффективный распределительный щит может работать в непредвиденных ситуациях.Эффективность распределительного щита взаимосвязана с его функциональностью. Если вы хотите сделать его удобным для пользователя, для ваших устройств можно использовать цветовую кодировку. Вы также можете рассмотреть возможность использования электрического переключателя , который имеет механизм блокировки. Это защитит всю систему цепи от сбоев управления.

Надежность

Качество и надежность определяют срок службы вашего электрического оборудования. Всегда используйте распределительные щиты известных производителей, соответствующие всем стандартам качества и безопасности.Попробуйте получить отзывы от друзей / родственников или квалифицированного электрика, чтобы оценить наиболее часто используемые бренды, которые имеют дело с электрическим бытовым оборудованием. Всегда желательно выбирать бренды, которые обеспечат вам отличное обслуживание клиентов и длительные гарантийные сроки на ваши устройства.

Настройка

Качество распределительного щита зависит от нескольких факторов, таких как тип конструкции, допустимые значения тока и напряжения, а также тип изоляции.Некоторые типы строительства требуют уникального дизайна, и в случае такой настройки всегда безопасно полагаться на надежный бренд в плане их опыта и знаний. Они могут предложить вам специалиста, обладающего навыками разработки передовых электрических технологий в соответствии с вашими потребностями.

Установка и обслуживание

Для точной установки рекомендуется вызвать специалиста компании или квалифицированного электрика. Кроме того, во время покупки вы должны ознакомиться со всеми условиями гарантии и перепроверить услуги по техническому обслуживанию, предлагаемые компанией.

С такими лидерами, как #SchneiderElectric, доминирующими в сфере распределительных щитов, неудивительно, что на рынке есть продукт, идеально подходящий для каждого дома. Помимо распределительных щитов, Schneider Electric также специализируется на электрических выключателях и розетках и других инновациях, связанных с умными домами .

▷ Распределительное устройство и распределительное устройство: функции и отличия

Наше сообщество все еще может рассчитывать на A.N на 2017 год! Вот статья, которую этот эксперт по электроустановкам прислал нам недавно, в которой он расскажет вам, каковы функции и различия распределительного щита и распределительного устройства.

Наслаждайтесь!

Введение

Распределительный щит и распределительное устройство — две важные системы, которые контролируют подачу энергии в электрические цепи. Эти два термина иногда используются как синонимы. Однако важно отметить, что они выполняют разные функции и обычно предназначены для последовательной работы, чтобы обеспечить максимальную координацию и защиту.

Поскольку оба имеют разные функции и возможности, они подходят для разных типов установок или на разных этапах электрической сети. Использование распределительного устройства, распределительного щита или того и другого во многом зависит от конструкции и требований энергосистемы. Чтобы понять, где каждый из них подходит, мы рассмотрим их функции и различия.

Распределительное устройство

Под распределительным устройством понимается набор коммутационных устройств, необходимых для электрических цепей низкого, среднего или высокого напряжения.Он состоит из коммутационных и защитных устройств, таких как предохранители, автоматические выключатели, изоляторы, разъединители, реле и другие устройства, которые контролируют поток электроэнергии.

Эти устройства используются для включения и выключения электропитания трансформаторов, двигателей, генераторов, линий электропередачи и электрических сетей в жилых домах, коммерческих, промышленных, передающих и распределительных системах.

Распределительное устройство состоит из двух основных компонентов:

• • Силовой выключатель / проводящий компонент, такой как автоматический выключатель, предохранитель или грозозащитный разрядник, который может отключать поток энергии при возникновении неисправности.

• Компоненты управления мощностью, такие как защитные реле, панели управления, трансформаторы тока и другие устройства для мониторинга, защиты и контроля компонентов электропроводности и электрического оборудования.

Распределительные устройства используются в различных точках установки. В промышленных установках распределительное устройство управляет мощностью производственных процессов, в то время как на коммунальных предприятиях распределительное устройство используется для управления электрической сетью. В коммерческих зданиях он используется для подачи и управления питанием нагрузок, обеспечивая при этом защиту нагрузок и установки.

Распределительное устройство позволяет включать и выключать генераторы, электрооборудование, передачу, распределители и другие цепи в нормальных условиях эксплуатации. Тем не менее, в условиях неисправности распределительное устройство предназначено для обнаружения неисправностей и прерывания потока электричества в затронутую секцию, тем самым отключая и изолируя ее от исправной цепи.

Для эффективной работы распределительное устройство должно работать быстро и иметь возможность ручного управления, которое можно использовать, когда автоматическая функция не работает.
Распределительные устройства необходимы во всех точках коммутации электрической сети. Номинальные характеристики устройств на каждой ступени зависят от уровней напряжения в этой точке. Помимо распределительных и передающих сетей, распределительные устройства используются в жилых, коммерческих и промышленных сетях.

Распределительные устройства классифицируются в соответствии с уровнями напряжения в цепи применения. Эти три класса:

• • Распределительное устройство среднего напряжения

Рисунок 1: Распределительное устройство среднего напряжения | изображение: mttiran.com

Из-за опасных напряжений и токов, которые несут элементы распределительного устройства, доступ должен быть ограничен в той или иной форме в зависимости от типа объекта. Распределительные устройства бывают наружными или внутренними. Забор с предупреждающими знаками используется для ограничения доступа к наружным подстанциям, в то время как металлические корпуса и шкафы используются в коммерческих и промышленных зданиях для предотвращения контакта технических и общественных людей с токоведущими элементами и частями.

Щит электрический

Под распределительным щитом понимается большая одиночная панель, сборка панелей, структурный каркас или сборка структурных каркасов, на которых могут быть установлены шины, переключатели, а также защитные и другие устройства управления.Крепление может производиться на лицевую, тыльную или обе стороны.

Электрораспределительное оборудование предназначено для перенаправления и управления потоком электроэнергии от одного или нескольких источников к нескольким различным секциям или нагрузкам. Таким образом, распределительный щит можно использовать для распределения мощности между отдельными нагрузками, контрольным оборудованием, трансформаторами, панелями управления и т.д.

Основная роль распределительного щита состоит в том, чтобы позволить разделить поступающую электроэнергию на более мелкие независимые цепи в соответствии с их текущими требованиями.Автоматические выключатели, а также устройства защиты от перегрузки по току для каждой из секций выбираются в соответствии с током нагрузки.

Как только токи разделены, они затем распределяются в соответствии с нагрузкой, то есть осветительными нагрузками, розетками и т. Д. Некоторые распределительные щиты, такие как те, что используются в жилых квартирах, имеют возможность измерения, чтобы увидеть количество энергии, используемой отдельными цепями.

Рисунок 2: Распределительный щит | изображение: scancab.com

Основные компоненты распределительного щита

• • Панели или рамы : для размещения таких устройств, как переключатели, индикаторы схем и других устройств, обеспечивающих подачу питания и управление схемами.

• • Устройства управления и контроля : Для подключения и управления одним или несколькими источниками питания к распределительному щиту и от него. Они могут включать в себя частотомеры, синхроскопы и другие инструменты для измерения частоты и синхронизации генераторов энергии.

• Сборные шины : Для передачи и распределения входящей мощности от источника к различным секциям установки через распределительный щит и устройства управления.

Различия между распределительными устройствами и распределительными устройствами

Основное отличие — это напряжение, на которое они рассчитаны. Распределительные щиты обычно рассчитаны на напряжение менее 600 вольт, а системы распределительных устройств рассчитаны на более высокие напряжения, достигающие 350 кВ.

Есть существенные различия в аппаратном обеспечении и конструкции двух систем. Например, из-за функций и высокой пропускной способности распределительных устройств они используют такие устройства, как автоматические выключатели высокой мощности.Кроме того, эти автоматические выключатели, а также другие устройства могут быть заменены или сняты, когда система все еще работает.

Распределительные устройства — это механизмы, которые позволяют подключать и отключать электроэнергию от других цепей и нагрузок. Сюда входят такие устройства, как предохранители, автоматические выключатели и реле.

Распределительный щит состоит из таких же механизмов, как и в системе распределительного устройства. Однако под распределительным щитом понимается панель, структурная рама или сборка того и другого, на которых могут быть установлены шины, приборы и механизмы, такие как защитные устройства и переключатели.

Распределительные устройства имеют прочную конструкцию, более гибкие и надежные. Однако они дороже коммутаторов.

Спасибо за чтение,
A.N

Будем рады прочитать все ваши комментарии и замечания в разделе комментариев ниже!

Номинальные характеристики распределительного щита

При выборе распределительных щитов и устройств защиты от сверхтоков важно знать как максимальный требуемый продолжительный ток, так и доступный ток короткого замыкания.

Рейтинг прерывания

Отключающая способность — это уровень тока, который защитное устройство (плавкий предохранитель или автоматический выключатель) может безопасно отключить без повреждений при определенных условиях. Отключающая способность распределительного щита зависит от отключающей способности устройств защиты цепи и используемого метода определения номинальных значений.

В соответствии со статьей 110.9 NEC, оборудование, предназначенное для прерывания тока на уровнях повреждения, должно иметь отключающую способность, достаточную для номинального напряжения цепи и тока, доступного на линейных клеммах оборудования.

Есть два способа выполнить это требование: метод полной оценки и метод оценки серии.

Полный рейтинг

Метод полного номинала требует выбора устройств защиты цепи с индивидуальными номиналами, равными или превышающими доступный ток короткого замыкания. Например, если на служебном входе имеется ток короткого замыкания 65 000 ампер, каждое устройство защиты цепи должно иметь отключающую способность 65 000 ампер.

Серия

Рейтинг

Поскольку метод полного рейтинга увеличивает стоимость конструкции распределительного устройства, распределительные устройства с серийным рейтингом, внесенные в список UL, доступны для многих приложений по более низкой цене.Метод последовательного определения номинала также требует, чтобы номинальное значение отключения устройства защиты главной цепи было равным или превышающим доступный ток короткого замыкания, но последующие устройства защиты цепи, подключенные последовательно, могут иметь более низкие значения.

Например, в здании с доступным током короткого замыкания 42 000 ампер может использоваться прерыватель на служебном входе с номиналом отключения 42 000 ампер и дополнительные выключатели на выходе с более низким номинальным током отключения, например 18 000 ампер.

Комбинации автоматических выключателей серии

должны быть испытаны последовательно, чтобы они были внесены в список UL.

Рейтинг устойчивости к короткому замыканию

Номинальная стойкость к короткому замыканию относится к уровню повреждения. Номинальный ток, который оборудование может выдержать в течение определенного времени без повреждений. Стандарты устойчивости к короткому замыканию установлены Underwriters Laboratories (стандарт UL 891).

Конструкции и связи шин спроектированы таким образом, чтобы выдерживать определенный ток в течение определенного времени.Номинальная стойкость распределительного щита к короткому замыканию определяется комбинированной способностью выдерживать, отключать и ограничивать ток шины и устройств защиты от сверхтоков в распределительном щите, а также любых устройств защиты от сверхтоков перед распределительным щитом, которые могут обеспечивать его питание и защиту.

Номинальный ток

Номинальный ток относится к току, который распределительный щит или защитное устройство может выдерживать непрерывно без ухудшения характеристик и без превышения пределов повышения температуры.

Номинальное напряжение

Номинальное напряжение распределительного щита должно быть как минимум равным напряжению системы. Номинальное напряжение распределительного щита может быть выше, чем напряжение в системе, но не меньше.

Список литературы

на комментарий.

Основы распределительных щитов, распределительных устройств и щитов

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, ЧП

Статья 240 Национального электрического кодекса (NEC) охватывает защиту от сверхтоков и отмечает, что все электрические проводники должны быть защищены.Устройства защиты от сверхтоков (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, широко использовавшимися в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электроустановок и очень хороши. распространены сегодня. В этой статье рассматриваются основы щитков, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD.Для простоты при обсуждении OCPD здесь будут упоминаться только выключатели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения обладает уникальными характеристиками, и существуют различные ситуации, когда каждый из них предпочтительнее других.

Garth Stevens, PE

В каждом из этих трех типов редуктора есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают.Каждый из трех типов снаряжения обладает уникальными характеристиками, и существуют различные ситуации, когда каждый из них предпочтительнее других. Краткое описание каждого типа снаряжения и таблица общих характеристик помогают определить предпочтительное применение каждого типа снаряжения.

Щиты щитовые

NEC определяет щитовой щит как: «Одиночная панель или группа панельных блоков, предназначенная для сборки в виде единой панели, включая шины и автоматические устройства максимального тока, и оснащенная переключателями для управления освещением, нагревом и т. Д. Или без них. силовые цепи; предназначены для размещения в шкафу или ящике с вырезом в стене, перегородке или другой опоре или напротив нее; и доступен только спереди »[NEC 100].Их можно разделить на центры нагрузки и щитовые панели, которые часто называют «панелями».

Типичный образец щитка.

Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях. Так как почти в каждом доме в Америке есть один, это самый дешевый способ установки автоматических выключателей. Сами выключатели обычно дешевле, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений с напряжением до 240 В и обычно рассчитаны только на ток до 225 А.При таких номиналах они достаточно мелкие, чтобы врезаться в стену стойки 2 × 4, и достаточно узкие, чтобы поместиться между стойками с центрами 16 дюймов.

Один производитель предлагает более крупные корпуса для поверхностного монтажа и центры нагрузки на токи до 600 А. Также можно получить напряжение до 277 В, но это не обычное явление. И центры нагрузки, и щитовые панели монтируются в шкафах ». . . снабжены рамой, циновкой или обшивкой, на которую можно повесить распашную дверь или двери »[NEC 100]. Согласно требованиям NEC 408.38, у них также есть мертвые зоны, что означает отсутствие «.. . токоведущие части, контактирующие с человеком на рабочей стороне оборудования »[NEC 100]. Обычно щитовые панели используются для напряжений до 600 В, но доступны и более высокие значения напряжения. Щиты могут быть рассчитаны на ток до 1200 А. На панели меньшего размера можно установить вставные или прикручиваемые выключатели. В более крупных щитах используются только автоматические выключатели с болтовым креплением и могут быть стандартные термомагнитные выключатели или электронные выключатели с регулируемыми настройками. Панели глубже центров нагрузки. Стена, в которую монтируется утопленная панель, должна быть построена с использованием шпилек 2 × 6.Панели на 600 А и выше имеют большую глубину и крепятся к стене.

Коммутаторы

Коммутаторы

определены в NEC как «большая одиночная панель, рама или сборка панелей, на которых монтируются на лицевой, задней или обеих сторонах переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и обычно приборы. Эти узлы обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах »[NEC 100].

Типичный пример распределительного щита.Распределительные щиты

похожи на щиты в том, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щиты и центры нагрузки. Они монтируются на полу и имеют большую глубину, чем щиты, обычно начиная с 18 дюймов. Поскольку распределительные щиты больше и дороже щитовых, они редко используются для шин с номинальным током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется только доступ к передней части, но также может потребоваться доступ сзади и сбоку.

Распределительное устройство

NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий переключатели первичной цепи питания, устройства прерывания или и то, и другое, с шинами и соединениями. В состав сборки могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или обоими способами.”

Типичный пример распределительного устройства. Распределительное устройство

— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части шестерни. Распределительные устройства проходят испытания на соответствие стандарту UL, отличному от щитовых и распределительных щитов. Поскольку каждый выключатель в распределительном устройстве находится в своем собственном отсеке, редуктор рассчитан на то, чтобы выдерживать состояние короткого замыкания до 30 циклов.Панельные панели и распределительные щиты рассчитаны только на то, чтобы выдерживать состояние короткого замыкания до 3 циклов.

В распределительном устройстве

часто используются выкатные выключатели. Эти прерыватели могут быть отсоединены от шины и сняты для обслуживания или замены, не отключая главный выключатель и не влияя на другие прерыватели в линейке зубчатых передач. Что касается движущихся частей, выкатной выключатель необходимо регулярно обслуживать, чтобы обеспечить надлежащую смазку механизмов и правильную работу при необходимости.Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового короткого замыкания, и необходимо использовать средства индивидуальной защиты.

Когда один тип снаряжения предпочтительнее другого

Факторы, влияющие на принятие решения о том, какой тип оборудования использовать, включают экономику, ограниченное пространство, требования к коммунальным службам, возможность выключить объект и размер электрической системы (номинальное напряжение и ток).

• Экономика часто определяет, какой тип оборудования использовать.Если нагрузка небольшая и небольшая, центр нагрузки может справиться с этой задачей. Поскольку специальные шкафы могут быть очень дорогими, если окружающая среда требует такого ограждения, обычно используются панели наименьшего размера.
• Требуемое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно на арендованном объекте, где квадратные метры равны доходу владельца. По возможности используются щитовые панели, чтобы минимизировать пространство на стенах и полу, необходимое для электрического оборудования.
• Чтобы удовлетворить потребности коммунального предприятия в обслуживании или сэкономить место внутри, часто главное распределительное устройство монтируется снаружи здания.Это устраняет необходимость в кожухе трансформатора тока (C / T) для служебного входа, так как часть редуктора может вместить общий C / T и счетчик.
• Отключение электрической системы для технического обслуживания может быть экономически нецелесообразным на промышленных или критически важных объектах. Поэтому применяется распределительное устройство с выкатными выключателями.
• В зависимости от требований объекта к питанию, для основного распределительного оборудования могут потребоваться распределительные щиты или распределительное устройство.Однако по экономическим соображениям и соображениям экономии места, упомянутым выше, по возможности по всему зданию используются панели.

Щит, распределительный щит, сравнительная таблица распределительных устройств

Щелкните по таблице слева, чтобы развернуть ее.
