Устройство вентиляции погребов

Категория: Подвалы и погреба

Устройство вентиляции погребов

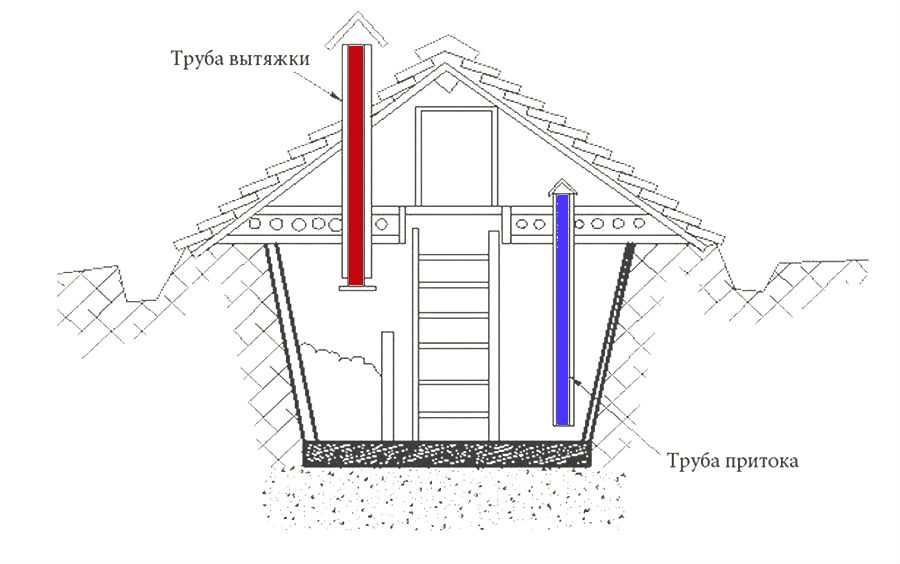

Для поддержания в погребе нормального температурно-влажностного режима погреб должен быть обеспечен хорошей приточно-вытяжной вентиляцией. При этом устанавливают две трубы — вытяжную и приточную, которые для лучшего воздухообмена размещают в двух уровнях и, по возможности, е разных местах погреба. Входное отверстие вытяжной трубы размещают вверху, под самым потолком, а приточное — внизу и на высоте 50—60 см от пола.

Перемещение воздуха по вентиляционным трубам происходит за счет разности удельных весов холодного наружного и теплого внутреннего воздуха, поэтому такая система вентиляции называется естественной.

Вытяжную трубу для создания устойчивой тяги выводят выше конька кровли и в пределах чердака или погребицы делают утепленной (двойной).

Сечение вентиляционных труб выбирают в зависимости – от площади погреба. Для погреба площадью 6—8 м2 сечение вытяжной трубы 12X12 см, кроме того, имеется дополнительный приток наружного воздуха через щели и неплотности дверей и люков.

Если делают только одну трубу, то сечение ее берется не менее 15×15 см.

Рис. 1. Устройство клапана для регулировки тяги: а — общий вид; б — разрез; 1 — вентиляционная труба на два канала; 2 — клапан (задвижка)

Трубы делают из толстых (30—40 мм), хорошо подогнанных и плотно сколоченных досок, снабжают их задвижками (клапанами) и заслонками для регулировки тяги и предотвращения сквозняков (рис. 1).

Можно сделать одну вентиляционную трубу с ветроулав-ливанием (рис. 2), для чего ее разделяют по вертикали на два канала. По одному каналу воздух вгоняется в погреб, а по другому выталкивается наружу. В пределах погребицы вентиляционную трубу утепляют — ее наружные стенки делают двойными (см. рис. 32, позиция 3). Вентиляционную трубу оборудуют задвижкой (клапаном), передвигая которую вниз-вверх можно регулировать воздухообмен и тем-пературно-влажностный режим погреба (см. рис. 33).

Задвижку можно сделать самостоятельной для каждого канала.

Очень важно тщательно провести крепеж вентиляционных труб, так как от этого зависит качество работы вентиляции (рис. 3).

Эффективность работы вентиляции проверяют прикладыванием к выходным отверстиям труб легких листочков бумаги, а также наблюдая за воздушными (конвекционными) токами воздуха. Более холодный и плотный воздух подтекает под нагретую часть и заставляет ее подниматься вверх. Для наблюдения за воздушными токами воздуха можно использовать дым, а чтобы вызвать циркуляцию воздуха, в погреб ставят ведро с раскаленными углями.

Рис. 2. Вентиляционная труба с использованием ветроулав-ливания: а — общий вид; б — разрез; в — вид сверху; 1 — вентиляционная труба на диа канала; 2 – разделительная доска

Рис. 3. Схема крепления вентиляционной трубы к перекрытию: а — общий вид; б — разрез

Вентиляция, сделанная не по правилам, получается неработоспособной, что ведет к ухудшению сохранения продуктов (рис. 4).

Рис. 4. Неправильное устройство вентиляции (трубы не имеют регулировочных задвижек): а — разрез; б —план; 1 — вентиляционные трубы на одном уровне; 2 — вентиляционная труба не утеплена

Рис. 5. Устройство входа в погреб: а — общий вид решетчатой двери; б — план; в — фрагмент; 1 — решетчатая дверь для проветривания; 2 — входная дверь

Для уменьшения влажности в погребе усиливают вентиляцию (открывают задвижки вентиляционных труб и люк) или вносят ящик с кухонной солью или древесным углем, которые хорошо поглощают влагу. Чтобы повысить влажность воздуха, надо разбрызгать воду, а еще лучше посыпать пол мокрыми опилками или поставить ящик с мокрым песком.

Признаки недостаточной вентиляции: затхлый, спертый воздух, ощущение сырости, появление плесени, капеж и конденсационная влага на потолке, стенах, закромах и стеллажах, отпотевание верхнего слоя картофеля в насыпи. Чтобы понизить чрезмерную влажность воздуха, устраивают сквозное проветривание: открывают двери, так как движение воздуха снижает влажность. Для этого внутренние двери делают решетчатыми (рис. 5). Одновременно вносят в погреб ящик с негашеной известью, которая обладает способностью поглощать воду.

Подвалы и погреба — Устройство вентиляции погребов

Вентиляция погреба в гараже своими руками: естественная и принудительная

Зачем нужна вентиляция погреба

Задерживающиеся в подвале влага и сырость не смогут навредить запасам продуктов, если правильно произведено устройство вентиляции в гараже с погребом. Выхлопные газы в гараже могут быть достаточно опасными, поэтому вентиляция должна быть сделана качественно.

Схема вентиляции подвала.

Чаще всего используется естественная вентиляция погреба, при которой движение воздуха происходит за счет разницы температур воздуха внутри и поступающего снаружи.

Если смена воздуха происходит в недостаточном объеме, необходимо установить вентилятор. В такое время года, когда снаружи и в помещении погреба температура воздуха выравнивается, вентиляция прекращается. Ее не будет и когда температура наружного воздуха выше, чем в погребе. Естественная и искусственная вентиляция может идти по одному каналу. Искусственная может быть с одним отверстием.

Вентиляция в гараже защищает не только поверхности стен и хранящиеся там продукты, но и сам автомобиль. Когда зимой машина ставится в гараж, остается снег на ее кузове и колесах. Когда он растает, воздух становится очень влажным, что повышает риск образования коррозии металлических частей.

Схема вентиляции погреба гаража.

Для достижения комфортных условий хранения автомобиля и продуктов в гараже нужно обеспечить приток (поступление воздуха снаружи) и вытяжку (удаление наружу воздуха) – сделать приточно-вытяжную вентиляцию. Как сделать вентиляцию погреба в гараже? Выбор способа будет зависеть от индивидуальных условий, поэтому она бывает как принудительной, так и естественной.

Для обустройства вентиляции в погребе гаража своими руками понадобятся следующие инструменты и материалы:

• защитный грибок;
• система вентиляции;
• трубы;
• провод;
• сетка защитная;
• герметик;
• перфоратор;
• дрель электрическая.

Вернуться к оглавлению

Способы вентиляции в гараже с погребом

Схема интенсивной вентиляции.

Главным условием эффективного устранения негативного влияния сырости является грамотная схема вентиляции гаража и подвала, которая бывает приточной, вытяжной, приточно-вытяжной (принудительной, естественной).

Приточная – хороший вариант для обеспечения поступления свежего воздуха в погреб (закрытое помещение), вытяжная хорошо очищает загрязненный воздух. Тем не менее, оптимальная схема для гаража с погребом – комбинированная приточно-вытяжная вентиляция, которую выполняют двумя способами:

Естественная вентиляция погреба – дешевый и самый простой вариант обустройства помещения, при котором нужно установить 2 трубы: приточную и вытяжную. Принцип ее функционирования основан на разнице температур в помещении и на улице. Однако такая вентиляция не работает летом, когда температура на улице и в погребе уравнивается, а зимой происходят сбои в работе системы из-за закупорки вытяжки инеем. Поэтому естественная хорошо подходит для небольшого гаража при условии систематического ухода за трубами зимой (очистка от снега) и дополнительного утепления труб перед наступлением холодов. Для облегчения ухода за воздуховодами можно использовать компромиссный вариант – поставить съемную выходную часть трубопровода.

Схема принудительной вентиляции.

Принудительная – хорошее решение, чтобы микроклимат закрытого помещения максимально приблизить к естественным условиям. Принцип работы основывается на создании принудительного потока воздуха с помощью специальных устройств. Организация воздухообмена может осуществляться по принципу естественной вентиляции, то есть с установкой двух труб, но подойдет и одна труба с двумя створками.

Единственный плюс естественной – низкая стоимость. Однако такой способ вентиляции в погребе не подойдет для больших гаражей, рассчитанных на хранение микроавтобуса, грузовика и другого габаритного транспорта. Именно поэтому приточная – наиболее эффективный способ удаления токсичных примесей и влаги, а для экономии бюджета можно использовать комбинированный способ: и метод естественного вентилирования, и вентиляторы.

Вернуться к оглавлению

Как сделать естественную вентиляцию своими руками

Простой способ – сделать в кирпичной кладке вентканал сечением в 1 кирпич или сложить его из блоков и пустотелых кирпичей, установленных на боковую грань. Такая простая схема обеспечит вентиляцию помещения, хотя по своей эффективности она уступает остальным системам. Чтобы грызуны и птицы не проникали через вентиляционный канал в помещение, нужно перекрыть проходные сечения металлическими решетками и сетками.

Для функционирования естественной вентиляции необходима разница по высоте между выходным и всасывающим отверстиями в трубах. Минимальная величина разницы, которая обеспечивает перепад давления, должна быть 3 м.

Схема приточной вентиляции.

Итак, как сделать вентиляцию в погребе? Есть на этот счет один классический вариант, который рекомендуют для небольшого помещения, – устройство вентиляции в погребе гаража из 2-х труб по углам:

• приточная – в одном углу;
• вытяжная – в противоположном.

Чтобы при обустройстве естественного воздухообмена было обеспечено движение потока воздуха в 2-х направлениях (по горизонтали, снизу вверх), приточную трубу рекомендуется разместить в 30-50 см от пола, в свою очередь, входное сечение вытяжки разместить ближе к потолку. Оптимальным сечением трубы является 100-250 см², материал может быть любой: кирпич, кровельная сталь, доски, ПВХ, заводские воздуховоды, изготовленные из алюминиевой фольги.

Порядок работ следующий:

• вытяжную трубу закрепить на расстоянии 1,5-2 м от пола, а конец, выходящий наружу, расположить на 30-50 см выше кровли сооружения. Если монтируется труба на задней стенке, вентиляционный канал нужно дополнительно утеплить;
• закрепить в противоположном углу приточную трубу, соблюдая требуемое расстояние от пола, затем она выводится наружу на высоту 25-30 см;
• установить защиту вентиляционного канала от насекомых и вредителей с помощью металлической сетки, а концы накрыть мини-крышами.

Для регулировки воздухообмена в оба воздуховода следует установить регулировочные заслонки. Заслонки – прекрасное решение для вентилирования погреба зимой, когда требуется дозировано обновлять объем воздуха, чтобы не заморозить хранящийся продовольственный запас. Экономичный вариант естественной вентиляции – отказ от приточной трубы, замена воздуховода на шибер (решетку-жалюзи), который устанавливают внизу передней торцевой части стены постройки для поступления свежего воздуха.

Вернуться к оглавлению

Установка принудительной вентиляции своими руками

Контролируемая или принудительная вентиляция создается с помощью электрических вентиляторов. Принцип установки воздуховодов применяется такой же, что и при естественной, можно установить и общий проход. Главное достоинство принудительной – правильная вентиляция погреба независимо от климатических факторов и времени года.

Обустройство такой вентиляции почти не отличается от естественной: воздуховоды закрепляются по той же схеме расположения, а затем в полость вытяжной трубы вставляют вентилятор, который создает воздушный вихрь. Управляемый поток воздуха, который направляется наружу специальным устройством, обеспечивает приток свежего воздуха через трубу.

Поток воздуха можно организовать не только вентилятором:

• проверенный и популярный вариант – использование поворотного диффузора-флюгера, который использует энергию напора ветра. Его устанавливают в верхней части приточной трубы;
• для хорошей вентиляции можно установить дефлектор (волпер или вентиляционную турбину), который способствует увеличению воздухообмена. Дефлектор устанавливается на выходе вытяжной трубы;
• более простой вариант – подключение лампочки типа «миньон» в восходящем канале, что улучшает воздухообмен за счет подогрева воздуха, движущегося по трубе.

Существуют системы, оснащенные вентиляторами на входе и на выходе, при этом на выходе ставится двухскоростной вентилятор. Система управления вентиляцией оснащена датчиками уровня загазованности и температуры. Когда гараж наполнен выхлопными газами, включается вытяжной вентилятор на второй скорости. Современные системы оснащены вентиляторами, обеспечивающими оптимальный климат в гараже. Управляет переключениями и скоростями вентиляторов компьютерная программа. Такой вариант – наиболее эффективное решение для оптимальных условий эксплуатации погреба и гаража. Единственный его недостаток – высокая стоимость.

Потратив немного сил и времени на обустройство эффективной вентиляции в погребе гаража, можно получить удобное место для хранения овощей и консерваций, в котором круглогодично будет поддерживаться оптимальный температурный режим.

Вентиляционный контроль точки росы Подвал Осушитель LS1

Наши Интеллектуальный контроллер точки росы LS1 уникален. Аэрация регулируется методом расчета точки росы. Это представляет собой физический технический оптимум. Откуда измеренные/собранные данные двух датчиков точки росы (внутри/снаружи) оптимальные условия вентиляции рассчитываются встроенным процессором. Благодаря этому результаты интеллектуальный контроллер вентиляции LS1 активирует любые 230 В устройство, подобное вентилятору, открывателю окна… для транспортировки увлажненный воздух наружу всякий раз, когда поступающий воздух более сухой чем воздух снаружи. Результат: Дом, подвал высыхает.     — Вентилятор для вентиляции/аэрации — Вытяжная установка с теплообменником или без него — Автоматический электростеклоподъемник — Осушитель воздуха или электронагреватель/вентилятор — Клапан радиатора — … Сценарий 1: Абсолютная влажность в подвале выше, чем снаружи -> Установка включает вентиляторы для удаления влажного воздуха из подвал и ввести сухой воздух (операция сушки). Это часто случае весной и осенью или ночью летом. Сценарий 2: Абсолютная влажность в подвале ниже, чем снаружи -> Устройство не включает вентиляторы, чтобы не в любом теплом воздухе, который содержит влагу, которая будет конденсироваться на холодные стены подвала. Летом такое часто бывает при высоких дневных температурах. Сценарий 3: Абсолютная влажность в подвале лишь немного выше чем снаружи -> Устройство можно запрограммировать из скольких процентная разница в абсолютной влажности, которую вентиляторы должны быть включен для обеспечения эффективной работы. Сценарий 4: Абсолютная влажность в подвале выше, чем снаружи, но температура наружного воздуха меньше, например, 5° C -> устройство включило бы вентилятор из-за разницы в процентах в абсолютной влажности, а свободно программируемая температура параметр предотвращает включение вентиляторов снаружи температуре ниже 0°C и охладить подвал. Этот бывает зимой.   комплектный блок управления (2 шт.) устанавливается за несколько минут. Основной блок (центр управления) легко устанавливается с 2 винтами на стене и подключен к электрической цепи 230В. Внутренний датчик уже установлен в этом блоке. Снаружи Датчик соединен кабелем с основным блоком. Законченный! Теперь вы можете подключить любое устройство к контроллеру. Общая система вентиляции установлена ​​и готова к эксплуатации.

Технический детали:

Дисплей: светодиод функциональный дисплей Измерение диапазон: 10-99% Разрешение: 0,1 Измерение точность: +/- 1% Контроль диапазон: 10-99% 24 часа Кабель длина до внешнего датчика: 10 Счетчики Мощность поставка: 220В Макс. 1000 Вт Мощность потребление: макс. 3 Вт Вес: 690 г Размер: 23,0см х 6,5 см х 4,5 см

Вентиляция подвала: как превратить пространство внизу в полезную комнату

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Гетти)

При надлежащей вентиляции подвала можно использовать даже самые сырые подвалы, если домовладельцы будут следовать некоторым простым приемам.

Хотя подвалы и являются Золушкой в ​​доме — их недооценивают и иногда игнорируют, — их очень часто стоит переоборудовать. В зависимости от высоты от пола до потолка они могут быть спальнями, ванными комнатами и даже кухнями-столовыми, в то время как другие превращают их в специализированные помещения: медиа-комнаты, спортивные залы или подростковые притоны, которые мы часто видим в телешоу.

Преобразование подвала в конечном счете заключается в преобразовании подземного пространства и всех связанных с ним проблем в жилые комнаты и увеличении полезной площади вашего дома.

Однако именно из-за своего расположения подвальные помещения могут страдать от сырости. Это может происходить из различных источников:

• из земля вверх проникающая влага
• из ливневые дожди, попадающие внутрь
• из протекающие трубы и просачивание через дверные или оконные рамы и
• из конденсат в результате повседневной деятельности по дому, такой как приготовление пищи

Это может привести к затхлости и влажным пятнам, которые могут привести к плесени, которая потенциально опасна для здоровья, усугубляя аллергию, астму и другие респираторных заболеваний, а в худших случаях даже может привести к летальному исходу.

Поскольку подвалы частично или полностью находятся под землей, в них может просачиваться влага из земли, а когда холодная влага встречается с более теплым воздухом, образуется конденсат.

В некоторых районах также стоит подумать о вентиляции на основании радона – невидимого ядовитого газа, выделяющегося при разложении радиоактивных материалов в почве и горных породах. Это специализированная область с региональными различиями, поэтому действуйте осторожно и прислушивайтесь к разумным советам. Вы можете прочитать больше о радоне на веб-сайте Британской радоновой ассоциации (откроется в новой вкладке).

 Вам нужна вентиляция подвала?

Сначала используйте свои органы чувств — влажность относительно легко обнаружить, и в вашем подвальном помещении есть несколько простых признаков.

«Присутствие сырости в подвале обычно можно определить по затхлому запаху, видимому росту плесени или по появлению воды на подпорных стенах или полу», — говорит Крис Майкл, управляющий директор ведущего британского специалиста по очистке воздуха Meaco . (откроется в новой вкладке).

Без проверки эта затхлость может начать обнаруживаться и выше уровня подвала. Так что вентиляция подвала будет полезна для здоровья всего дома, не говоря уже о его обитателях.

Регулярный приток свежего воздуха, известный как естественная вентиляция или пассивная вентиляция, в подвал остановит или, по крайней мере, снизит рост плесени и грибка. Это хороший совет для тех, кто хочет переоборудовать существующий подвал, а также для тех, кто хочет выкопать и построить новый подвал.

Даже если вы используете свой подвал только для хранения, важно, чтобы не было сырости. «Никогда не кладите мебель, одежду или ящики для хранения вещей на внешнюю стену и всегда оставляйте зазор в несколько сантиметров. Это предотвратит рост плесени на них», — добавляет Крис. также могут потребоваться соглашения о стенах сторон, если ваша собственность примыкает к другой собственности.Самое главное, вам нужно будет принять правила строительства.

Существуют ли строительные нормы для вентиляции подвала?

Да, строительные нормы Утвержденный документ F: Том 1 (Жилища) требуют, чтобы в жилых помещениях достаточная вентиляция должна эффективно и бесшумно циркулировать по зданию. Это может быть наличие окон с вентиляционными отверстиями, добавленными с помощью оконных колодцев в подвале, или четыре других типа вентиляции, как описано ниже.

В любом случае, надлежащая вентиляция должна быть частью всех планов подвала, независимо от того, будет ли подвал новым или модернизированным, отапливаемым или неотапливаемым, поэтому, даже если это просто случайное помещение, вентиляция должна быть приоритетом. Идеальный уровень влажности в помещении составляет 55% относительной влажности, и вы можете ознакомиться с нашим руководством о том, как снизить влажность, если это является конкретной проблемой для вашего проекта.

Оконные колодцы могут быть вариантом для добавления света и вентиляции в подвал (Изображение предоставлено Getty)

 Как лучше всего проветривать подвал?

Если в вашем подвале есть окна или даже входная дверь, это отличный способ добавить в подвал естественную вентиляцию, а также обеспечить достаточное количество естественного света в помещении. В идеале ваши окна должны иметь вентиляционные отверстия, чтобы свежий воздух проходил внутрь, а застоявшийся влажный воздух выходил наружу.

Если нет возможности добавить окна в подвальное помещение, даже построив оконные колодцы, есть четыре основных способа обеспечить достаточную вентиляцию подвала. Это:

• Вытяжные вентиляторы с фоновыми вентиляционными отверстиями . Вытяжную вентиляцию следует использовать в помещениях с повышенной влажностью, например, вытяжные вентиляторы над печами и в ванных комнатах. Существуют минимальные показатели вытяжной вентиляции для разных помещений, и их можно увидеть в нашем руководстве по строительным нормам: Часть F. Также стоит ознакомиться с нашими руководствами по лучшим вытяжным вентиляторам для ванных комнат и лучшим кухонным вытяжным вентиляторам, если вы устанавливаете их в своем подвале.
• Механическая вытяжная вентиляция (MEV) . Это система воздуховодов, которая вытягивает влажный воздух вверх и наружу, чтобы контролировать влажность. Тем временем свежий воздух поступает через вентиляционные отверстия и воздушные блоки в ткани здания.
• Механическая вытяжная вентиляция с рекуперацией тепла ( MVHR ). Вытягивает спертый влажный воздух и подает свежий, отфильтрованный воздух обратно через теплообменник. Проходя через теплообменник, он также извлекает тепло из воздуха, поэтому оно не теряется в атмосфере.
• Пассивная вентиляция дымовой трубы. Несмотря на то, что руководство по этому поводу было удалено из Части F: Том 1, его все же можно использовать там, где это возможно. Пассивная дымовая вентиляция — это немеханический подход, использующий конвекцию для удаления теплого влажного воздуха из здания на высоком уровне и давление ветра — отрицательное с подветренной стороны здания и положительное с наветренной стороны. Это давление создает поток воздуха, толкающий с одной стороны и вытягивающий с другой. Обычно его добавляют через воздуховоды и вентиляционные отверстия.

Осушитель также может быть удобным дополнением к подвалу, стоимость которого составляет около 150–300 фунтов стерлингов. Они могут справиться с сыростью самостоятельно, и действительно удивительно видеть, как они вызывают литры воды из комнаты.

«Они дают более сухой воздух и намного лучшую среду обитания», — говорит Крис. «Осушитель также будет поддерживать работу вытяжного вентилятора».

Если подвал не отапливается, добавляет Крис, то зимой температура будет намного ближе к 14°C или ниже. «В этом случае используйте большой компрессорный осушитель [мощностью 20 или 25 литров. Модели осушителей меньшего размера [10 л и 12 л] вполне могут быть дешевле, но при таких холодных температурах от них мало толку».

Хорошим примером большого компрессорного осушителя воздуха является осушитель Meaco объемом 25 литров и стоимостью 299,99 фунтов стерлингов на John Lewis. (открывается в новой вкладке)

Поэтому выберите размер и тип осушителя, который лучше всего подходит для вашего подвального помещения, и установите целевое значение относительной влажности, чтобы осушитель выполнял всю работу.
