Установка теплого пола электрического под плитку: Теплый электрический пол под плитку: технология монтажа

Установка теплого пола электрического под плитку: Теплый электрический пол под плитку: технология монтажа

Содержание

Устройство электрического теплого пола под плитку

Планируя будущее устройство вашего дома, необходимо задуматься о комфортной температуре микроклимата. Для этого можно установить систему теплый пол или электрическую кабельную систему обогрева.

Покрытием для теплого пола могут служить паркет, плитка или ламинат. Плитка обладает высокой теплоотдачей и износостойкостью, поэтому является отличным покрытием для системы теплый пол.

Содержание

  • 1 Достоинства и недостатки теплого пола
  • 2 Какой теплый пол подойдет под плитку
  • 3 Как подобрать необходимую мощность системы
  • 4 Технология монтажа
    • 4.1 Подготовка чернового пола
    • 4.2 Установка терморегулятора
    • 4.3 Укладка теплоизоляции
    • 4.4 Монтаж кабеля
    • 4.5 Проверка работоспособности системы
    • 4.6 Установка цементной стяжки
    • 4.7 Укладка плитки
    • 4.8 Особенности пола под плитку на основе термоматов
  • 5 Возможные проблемы при укладке

Достоинства и недостатки теплого пола

Достоинством теплого пола является обеспечение оптимального теплового режима, при котором не допускается возникновения сквозняков. Электрические теплые полы особенно актуальны при таком виде напольного покрытия как керамическая плитка и кафель.

К минусам данной системы можно отнести дороговизну и трудоемкость установки, дороговизну эксплуатации – на обогрев большой площади помещения потребуется значительное количество электроэнергии.

Какой теплый пол подойдет под плитку

Решив установить в своем доме теплый пол под плитку, необходимо выбрать систему электрического обогрева. Каждая из существующих систем имеет свои достоинства и недостатки.

НазваниеДостоинстваНедостатки
Нагревательные кабелиДоступная цена; кабель можно порезать на необходимую длину.Сложный и трудозатратный монтаж; необходимость заливки стяжки, что уменьшит высоту помещения.
Обогревательные матыПростой монтаж; не нужно заливать стяжку, так как плитка укладывается сразу на маты.Дорогостоящий материал.
Пленочный пол с инфракрасным излучениемОтлично подойдет для установки под ламинат, ковролин, паркет и линолеум.Нельзя использовать под плитку: пленка и плиточный клей не соединяться как нужно и в итоге плитка отойдет от пола.

Зачем переплачивать? Большой выбор качественных напольных покрытий и плинтусов с оперативной доставкой на объект: ПОСМОТРЕТЬ АССОРТИМЕНТ И СРАВНИТЬ ЦЕНЫ МОЖНО ЗДЕСЬ >>>.

Как подобрать необходимую мощность системы

Сначала нужно посчитать площадь помещения, в котором будет устанавливаться теплый пол под плитку.

В расчет не берется та площадь, которая занята мебелью, сантехникой, так как установка под ними теплого пола приведет не только к дополнительному расходу электроэнергии, но и к перегреву кабеля.

Посчитав площадь помещения, определяемся с необходимой мощностью системы на 1 кв.м. Она будет различаться в зависимости от типа помещения.

Для отопления балкона потребуется сильная мощность, около 200 Вт/м, для ванной комнаты или туалета — 180 Вт/м, для остальных жилых помещений около 100-150 Вт/м. Полученное значение умножается на выбранную удельную мощность. Результат и будет являться искомой мощностью кабеля.

Технология монтажа

Подготовка чернового пола

Пол, на который будет устанавливаться отопительная система, должен быть ровным, трещины замазаны, мусор и пыль тщательно удалены. Если необходимо, устанавливается система гидроизоляции.

Установка терморегулятора

К месту установки терморегулятора в стене штробится вертикальный канал (2х2 см.), в который укладывается гофрированная трубка, с расположенным внутри трехжильным кабелем для фазы ноля, заземления и провода термодатчика.

Укладка теплоизоляции

Поверх чернового пола необходимо уложить теплоизоляционный материал. Можно использовать пенофол с поверхностью из фольги. Укладывается он фольгированной поверхностью кверху.

Места соединений необходимо проклеить монтажным скотчем. Поверх утеплителя выкладывается специальная тонкая сетка, при помощи которой крепится кабель.

Монтаж кабеля

Для удобства крепежа можно провести разметку в тех местах, где будет проходить нагревательный кабель. Кабель тщательно прокладывается по поверхности пола «змейкой», начиная от места крепления провода к термостату.

Те места в комнате, где будут располагаться крупногабаритные предметы интерьера, нужно обойти. Не укладывать кабель возле стен (отступ 20 см). Места изгиба кабеля крепятся к сетке.

Датчик температуры вставляется в пластиковую трубу и протягивается от терморегулятора по канавке, о наличии которой нужно позаботиться преждевременно.

Проверка работоспособности системы

Работу можно продолжать, убедившись, что вся система работает как надо. Нужно измерить сопротивления кабеля мегомметром и сравнить с паспортными данными.

Допускается погрешность не более 10 % в одну или другую сторону.

Затем включить систему отопления и нагреть. Если все работает нормально, самое время подойти к предпоследнему этапу.

Установка цементной стяжки

Предварительно периметр комнаты оклеивается демпферной лентой. Смесь распределяется по полу без оставления пустот, за этим нужно тщательно следить, иначе из-за нарушения процесса теплоотдачи может случиться перегрев системы, и она выйдет из строя.

Укладка плитки

Необходимо выждать достаточное количество времени перед окончательным покрытием пола. Укладывать плитку можно только после того, как цементная стяжка высохла и стала прочной.

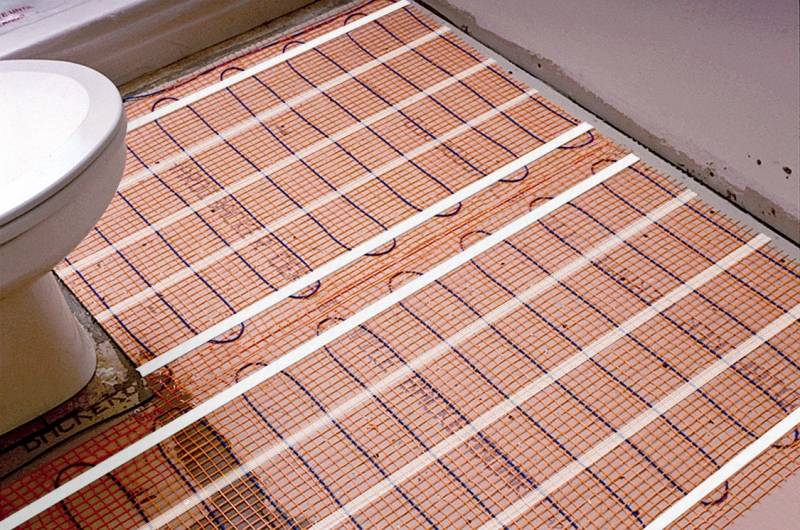

Особенности пола под плитку на основе термоматов

Зачем переплачивать? Большой выбор качественных напольных покрытий и плинтусов с оперативной доставкой на объект: ПОСМОТРЕТЬ АССОРТИМЕНТ И СРАВНИТЬ ЦЕНЫ МОЖНО ЗДЕСЬ >>>.

Если вы в качестве системы обогрева выбрали термоматы, то обратите внимание на ряд моментов, отличных от укладки нагревательных кабелей.

Необходимо прикрепить сетку к черновому полу термоклеем или строительным скотчем. Затем можно приступать к поклейке плитки, не укладывая стяжку.

Возможные проблемы при укладке

Традиционные ошибки, допускаемые при укладке пола: неправильный расчет мощности отопительной системы, прокладка теплого пола под мебелью и бытовой техникой, допущение образования пустот при заливке стяжки теплого пола. Все эти недочеты могут привести к выходу из строя всей отопительной системы.

Современные технологии позволяют сделать жизнь человека комфортной. Теплый пол – это отличное новшество в благоустройстве жилых помещений. Установка теплого пола поможет решить многие проблемы и подарит тепло вашему дому.

Видео — монтаж нагревательного кабеля в слой наливного пола под плитку:

Теплый пол под плитку в Москве

Покупай со СБЕРОМ в кредит от 3000 руб!     Оформить кредит на сайте быстро и легко ?



Сортировать:

по популярности по цене

Выводить по:

20 40 60

Показать все

Выбрано

Плитка

Сбросить все

Выбрать параметры

Получить консультацию

Имя Телефон * Ваш вопрос

Я ознакомлен с Политикой конфиденциальности и Пользовательским соглашением *

«Теплолюкс» ProfiRoll. Нагревательный кабель для теплого пола

Мощность 180-2700 Вт. Пожизненная гарантия.

«Теплолюкс» ProfiMat. Нагревательный мат для теплого пола

Мощность 180-2700 Вт. Пожизненная гарантия.

«Теплолюкс» Tropix ТЛБЭ — нагревательный кабель для теплого пола

Мощность 100-3500 Вт. Гарантия 50 лет

«Теплолюкс» TROPIX МНН. Нагревательный мат для теплого пола

Мощность 80-2240 Вт. Гарантия 50 лет

БНК «Мастер» с терморегулятором. Кабель нагревательный «Национальный комфорт»

Мощность 75-1500 Вт. Гарантия 30 лет

2НК «Мастер» с терморегулятором. Нагревательный мат для теплого пола «Национальный комфорт»

Мощность 75-1500 Вт. Гарантия 30 лет

Комплект нагревательного кабеля «Green Box»

Мощность 150-980 Вт. Гарантия 16 лет.

WSS. Нагревательный кабель «Warmstad»

Мощность 100-3300 Вт. Гарантия 25 лет

GB. Нагревательный кабель «Green Box»

Мощность 150-980 Вт. Гарантия 16 лет.

WSM. Нагревательный мат «Warmstad»

Мощность 100-2190 Вт. Гарантия 25 лет.

Комплект МН. Нагревательный мат для теплого пола«Теплолюкс» MINI

Мощность 155-2300 Вт. Гарантия 25 лет.

Секция нагревательная резистивная НК

Мощность 250-1200 Вт. Гарантия 15 лет.

Комплект тНК. Нагревательный мат «Национальный комфорт»

Мощность 105-1960 Вт. Гарантия 15 лет.

Комплект «Теплолюкс» ProfiRoll 160 Греющий кабель для теплого пола.

Мощность 160-2400 Вт. Пожизненная гарантия.

Комплект «Теплолюкс» ТЛБЭ — нагревательная секция (греющий кабель)

Мощность 100-2000 Вт. Гарантия 25 лет

Секция нагревательная кабельная ТЛБЭ

Мощность 100-1400 Вт. Гарантия 25 лет

Комплект МНН. Нагревательный мат для теплого пола «Теплолюкс» TROPIX

Мощность 285-1895 Вт. Гарантия 25 лет

Комплект БНК. Греющий кабель для теплого пола «Национальный комфорт»

Мощность 110-2370 Вт. Гарантия 15 лет.

Секция нагревательная резистивная БНК

Мощность 110-1770 Вт. Гарантия 15 лет.

Комплект 2НК. Нагревательный мат

Мощность 75-1895 Вт. Гарантия 15 лет

Наверх

Как установить теплый пол под плитку

Чаще всего полы с подогревом можно найти в ванной комнате. Таким образом, само собой разумеется, что большую часть времени профессионалы в области торговли и домовладельцы устанавливают систему лучистого обогрева пола под кафельным полом.

Флагманский продукт компании WarmlyYours Radiant Heating, система TempZone™ была специально разработана для обогрева кафельных, мраморных и каменных полов путем заделки в тонкий слой или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем обогрева, которые нагреваются из-под пола и устанавливаются между лагами пола). Системы электрического обогрева TempZone™ доступны в четырех форматах: Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, тепловых матах или кабелях. Например, TempZone™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно устанавливать практически под любым типом напольного покрытия, приклеивая их к черновому полу, разрезая и поворачивая сетку на повороты и подключая систему к термостату.

Если вам интересно, как установить обогрев под кафельным полом, вам повезло. В этом посте мы рассмотрим, как эти нагревательные изделия устанавливаются под наиболее часто нагреваемый материал для полов — плитку. Процесс зависит от напольного покрытия (поэтому укладка деревянного пола будет отличаться от того, как вы укладываете ламинат). Рулоны TempZone Flex

доступны по цене и просты в установке.

    Конечно, перед началом установки необходимо ответить на несколько вопросов. Вам нужно знать, какой тонкий слой использовать, нужна ли изоляция, как при необходимости придать кабелю свободную форму и как убедиться, что плитка на полу ровная. Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему обогрева пола.

    1. Измерьте помещение, которое вы хотите обогреть.

    Измерьте всю комнату, исключив постоянное оборудование, такое как туалетные столики, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает в себя размеры помещения (а не только площадь обогрева в квадратных футах, которую вы ищете), которую вы отправите в WarmlyYours. Затем наша команда опытных инженеров создаст индивидуальный план SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно должна быть установлена ​​ваша система обогрева пола в соответствии с вашими измеренными параметрами.

    Цифровой омметр подтвердит, что ваша система обогрева пола находится в хорошем рабочем состоянии.

    2. Проверьте рулоны электрического обогрева пола.

    С помощью цифрового омметра проверьте рулоны напольного отопления, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на изделии.

    3. Осмотрите основание пола.

    Подметите пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это также относится к вашим полам и стенам). Если ваш черный пол состоит из бетонной плиты, вам нужно приклеить пробковую или синтетическую пробковую подложку в шахматном порядке, прежде чем начинать установку напольного отопления. Если у вас деревянный пол, подложка не нужна.

    Подложка из синтетической пробки CeraZorb была уложена под рулон TempZone Flex Roll, чтобы предотвратить поглощение тепла бетонным основанием.

    4. Установите гибкий рулон.

    Следуя плану установки, разверните рулон Flex Roll, пока он не достигнет другой стороны комнаты. Затем разрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить монтаж в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете свободно формировать кабель, чтобы он был более гибким. Просто удалите часть кабеля из сетки и свободно сформируйте кабель в соответствии с планом установки. В вашем плане установки также будет точно указано, сколько сетки необходимо удалить.

    Во время установки Flex Roll используйте ленту или горячий клей, чтобы прикрепить сетку к черновому полу или подстилающему слою.

    5. Разместите датчик.

    Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик пола не требуется. Однако, если ваш термостат для обогрева пола позволяет использовать датчик пола, обязательно расположите датчик рядом с термостатом и точно между двумя нагревательными кабелями, стараясь не перекрывать их. Чтобы закрепить его на месте, вплетите его в сетку или используйте горячий клей.

    6. Протестируйте систему еще раз.

    Используйте цифровой омметр и проверку цепи, чтобы убедиться, что система все еще находится в хорошем рабочем состоянии.

    Мы рекомендуем, чтобы подключение термостата выполнял лицензированный электрик. Нам часто задают вопрос: «Нужен ли для пола с подогревом отдельный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления находилась в собственном контуре, чтобы предотвратить ненужное срабатывание GFCI в термостате.

    8. Установите плитку.

    Вам может быть интересно, нужна ли вам специальная плитка для теплых полов? Нет, почти любую плитку можно укладывать поверх наших систем обогрева TempZone, но, конечно, всегда полезно свериться с рекомендациями производителя плитки, чтобы убедиться в этом.

    Наконец, нанесите слой модифицированного материала Thinset на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол абсолютно ровный, вы можете использовать механическую систему выравнивания, такую ​​как система контроля залипания плитки Spin Doctor. После того, как слой затвердеет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

    Механическая система выравнивания гарантирует, что у вас не возникнет нежелательной деформации плитки.


    Помимо рулонов TempZone™ Flex, еще одним очень популярным вариантом обогрева пола под плитку является кабель TempZone™ с монтажной мембраной Prodeso. Этот вариант более дорогой, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения образования трещин, а также возможность гидроизоляции (с отдельными аксессуарами). Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о рулонах TempZone™ Flex и процессе установки здесь.

    После того, как вы ознакомитесь с доступными системами обогрева пола, ознакомьтесь с Конструктором предложений по теплым полам. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плитка с подогревом и многое другое. Это лучшее место для начала, если вы заинтересованы в собственных полах с подогревом.

    Расскажите нам о своем проекте Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

    Как укладывать электрические теплые полы

    К

    Ли Валлендер

    Ли Валлендер

    Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 08.06.21

    Рассмотрено

    Келли Бэкон

    Рассмотрено Келли Бэкон

    Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве.

    Он является членом Наблюдательного совета по благоустройству дома Spruce.

    Узнайте больше о The Spruce’s Наблюдательный совет

    asbe / Getty Images

    Обзор проекта

    Нежное тепло электрических обогревательных полов всегда приветствуется в холодный день. Лучистое отопление пола настолько эффективно, потому что оно генерирует тепло от электрических кабелей и излучает это тепло твердым, плотным предметам. Эти объекты — черновой пол, раствор и плитка — помогают равномерно распределять тепло и сохранять его в течение длительного времени.

    Всего за несколько центов в день вы можете сохранить свой пол теплым и поджаренным. Ваш теплый пол может быть даже дополнительным источником обогрева помещения.

    Совет

    Убедитесь, что пол способен должным образом поддерживать залитый швом плиточный пол. Полы, которые имеют слишком большой прогиб или отскок, приведут к растрескиванию плитки и затирки и, возможно, к поломке проводов.

    Установка электрического теплого пола

    Электрические системы обогрева полов состоят из электрических кабелей, проложенных взад-вперед между кабельными прокладками. После того, как вся система уложена и испытана, влажный раствор для плитки, называемый тонким слоем, наносится непосредственно на кабели, сверху кладется плитка, а затем заливается раствором.

    Кабели располагаются на расстоянии около 3 или 4 дюймов друг от друга. Длинные пластиковые полоски из пластика, называемые прокладками для кабелей, служат конечными точками для кабелей. Прикрепленные к основанию кабельные прокладки действуют как надежные анкеры для кабеля и как устройства, поддерживающие надлежащее пространство для кабеля.

    Системы напольного обогрева с электрическим подогревом

    Подобный тип лучистого обогрева пола представляет собой систему матов, в которой кабели уже проложены и прикреплены к гибкому мату. Система матов проста в установке и хорошо подходит для простых пространств с небольшим количеством углов. Однако кабельно-распорная система (данный проект) предлагает большую гибкость и дешевле.

    Когда укладывать электрические теплые полы

    Укладка электрических обогреваемых полов должна производиться после укладки чернового пола и до укладки плитки. Кабели систем лучистого отопления постоянно укладываются во влажный раствор. Затем плитка укладывается поверх застывшего раствора.

    Вопросы безопасности

    Наймите лицензированного электрика, который подведет электричество к началу кабельной трассы, установит термостат и сделает все соединения. Все работы должны выполняться в соответствии с Национальным электротехническим кодексом (NEC) и местными строительными и электротехническими нормами.

    Оборудование/инструменты

    • Пистолет для горячего клея
    • Меловая линия
    • Аккумуляторная дрель
    • Рулетка
    • Карандаш
    • Молоток
    • Квадратный шпатель

    Материалы

    • Кабели для обогрева пола
    • Стяжки кабеля теплого пола
    • Подложка для лучистого отопления
    • Терморегулятор электрического теплого пола
    • Цементная подложка
    • Горячий клей промышленного класса
    • Лента высокотемпературная
    • Растворитель
    1. Безопасный черный пол

      Проверьте черновой пол, чтобы убедиться, что он ровный. Если вы обнаружите какие-либо незакрепленные края, используйте аккумуляторную дрель, чтобы завинтить края. Вверните шурупы через черновой пол и в балки пола.

      Ель / Марго Кавин

    2. Добавить цементную подложку

      Аккумуляторной дрелью вверните шурупы через цементную опорную плиту в черный пол.

      Ель / Марго Кавин

    3. Подложка для лучистого отопления Lay

      С помощью шпателя с квадратными зубьями нанесите раствор на основание. Уложите подложку для лучистого отопления в тонкий слой. Подробные сведения об установке см. в инструкциях по подложке, так как для некоторых подкладок может не потребоваться слой тонкой стяжки.

      Ель / Марго Кавин

    4. Линия мела

      На время забейте два гвоздя в поверхность подложки в качестве анкеров для линии меловой защелки. Используйте меловую линию для создания визуальных контрольных меток для прямой и ровной установки кабельных хомутов.

      Ель / Марго Кавин

    5. Приклеиваем кабельные хомуты

      Нагрейте клеевой пистолет, включив его в розетку. Нанесите капельки горячего клея вдоль ранее нанесенных мелом линий.

      Ель / Марго Кавин

    6. Кабельные стяжки

      Быстро положите кабельные хомуты в горячий клей, пока клей не затвердел. Накладывайте только одну лямку за раз.

      Ель / Марго Кавин

    7. Прокладка кабелей между кабельными стяжками

      Соберите первую кабельную сетку, соединив кабели обогрева пола между двумя кабельными хомутами. Протяните кабель вперед и назад, следуя меткам на хомутах кабеля, в виде равномерно распределенной змеевика. Держите кабели натянутыми между ремнями, но не настолько, чтобы ремни свободно растянулись.

      Ель / Марго Кавин

      Предупреждение

      Кабели напольного отопления запрещается обрезать. По этой причине будьте внимательны при расчете длины кабеля для обогрева пола перед покупкой.

    8. Построить соседние кабельные сети

      Расширить систему лучистого теплого пола, соорудив дополнительные кабельные сетки. Эти сетки могут быть настолько большими или маленькими, насколько это необходимо для заполнения пространства, при условии, что выходная мощность системы достаточна.

      Ель / Марго Кавин

      Совет

      Подумайте о приобретении монитора установки лучистого теплого пола. Это недорогое электронное устройство полезно, так как оно может обнаружить, если какой-либо из кабелей надрезается, разрезается или иным образом повреждается во время установки. Менее чем за 25 или 30 долларов это устройство может сэкономить вам тысячи долларов, избавив вас от необходимости снимать кафельный пол для ремонта кабеля.

    9. Кабели с обмотанной лентой

      Используйте высокотемпературную ленту для крепления кабелей к основанию. Делайте это примерно через каждые 20 дюймов. Это помогает удерживать кабели на месте и параллельно, пока плитка не будет установлена.

      Ель / Марго Кавин

    10. Подключение кабелей к электрической системе

      Попросите электрика установить термостат в электрическую цепь без GFCI.
