Как работает удалённое управление светом с телефона

Развитие систем «умный» дом подразумевает возникновение все новых возможностей удобного управления устройствами, входящими в его состав. Одним из них служит контроль входных напряжений на приборы-потребители комплексом оборудования беспроводной связи. Его несравненным плюсом можно считать удобство изменения состояния устройств, без необходимости прокладки дополнительных коммуникаций между «выключателями» и потребителями.
Слово не зря взято в кавычки. В роли контроллера, отдающего указания на разрыв линии питания, выступает не только отдельная кнопка, пусть и беспроводная, но и телефон, датчик или компьютер. Дополнительным плюсом служит возможность регулирования напряжения, для конечного потребителя. Практически это выглядит как управлением светом со смартфона, причем не только включением, но и яркостью. Или же контроль присоединения домашних электроприборов через интернет.

Управление освещением со смартфона

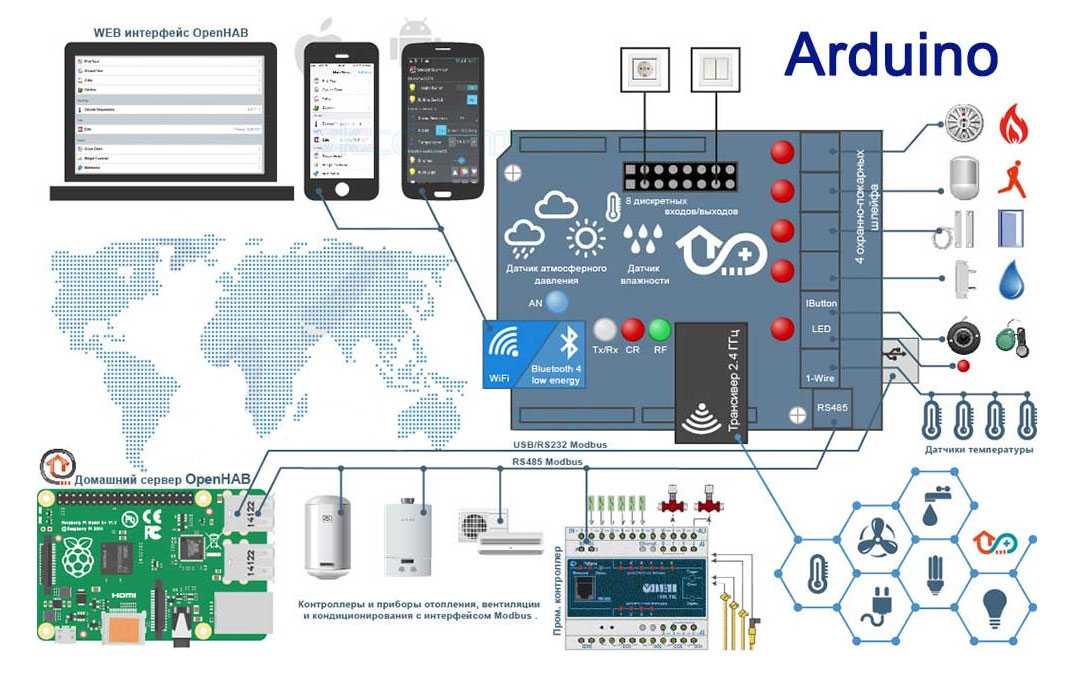

Общее описание схемы

Наиболее распространенные схемы поставки WIFI систем «умного» дома различных производителей содержат коммутирующие блоки, беспроводные выключатели, док станцию подключения к общей сети TCPIP через патч-корд или WIFI. Управление происходит с использованием различных протоколов низкого уровня, на которых «общаются» устройства включения и силовые модули между линией и потребителями.

Контактирующее с домашней компьютерной сетью оборудование необходимо для расширенного управления общим объемом конечных точек «умного» дома, представляя собой своеобразный «мозг» всей системы. Вот к нему и подключаются посредством стандартных протоколов различные гаджеты или «взрослые» ПК, а также обычные клиентские дистанционные пульты.

С увеличением миниатюризации можно найти на рынке не только простые контроллеры всех силовых блоков, но и оснащенные дополнительной возможностью обеспечения маршрутизации или непосредственного подключения WIFI пользователей. Оборудование беспроводных выключателей

Сами выключатели и силовые блоки в своем развитии тоже могут позволить подключение к себе напрямую с использованием более высокоинтеллектуальной техники, но цена таких приборов выше.

Способы управления освещением с телефона

При помощи внешнего выключателя Wi-Fi

Одним из вариантов управления освещением служит возможность использования WIFI выключателей. Они монтируются вместо стандартного, уже установленного, и предоставляют сервисные функции по контролю за подачей тока к потребителю, как с брелока или пульта, так и сотового телефона.

Сам прибор оборудован сенсорной пластиной, касаясь которой производится размыкание или подключение напряжения. Существуют варианты поставки подобного выключателя, дающие возможность изменять яркость ламп. Зачастую в приборе присутствует подсветка или индикация наличия сети, которые позволяют найти управляющие сенсоры даже в полной темноте. Подключение WIFI выключателя

Преимущества

Размер выключателя стандартен и прекрасно подходит для установки вместо обычных прерывателей. Ток потребления, выдерживаемый прибором, бывает редко менее 400Вт, а значит, в нагрузку к нему можно подключать лампы любого вида, не обязательно энергосберегающие. Бывают модификации для нескольких потребителей, – попадаются устройства на 2-3 токоприемника.

Для управления освещением по WIFI со смартфона достаточно установить небольшое приложение, настройка которого очень прозрачна для конечного пользователя.

Недостатки

Несмотря на то, что монтировать прибор можно вместо старых, ручных прерывателей цепи, тем не менее переделать систему питания все же придется. Подключение его производится по другому принципу – он ставится не для блокировки движения тока на один провод, а дополнительным посредником с функциями выключателя. То есть, к нему должны идти фаза и ноль, а от него уже быть подключены потребители. Практически это 2 провода от щитка до него, и еще по два до каждой лампы или розетки.

При помощи внутреннего блока

Принципиальная схема подключения силового модуля

Внутренний блок монтируется непосредственно в корпус ламп освещения или розеток, на разрыв линии питания. Это и плюс, и минус подобных коммутаторов. Также возможно подключение к одному модулю нескольких управляемых потребителей. Их количество намного больше, чем для выключателей WIFI, и может достигать 32 штук.

Преимущества

Как и в случае WIFI выключателей, работой силовых модулей, а значит и освещением или любыми другими приборами-потребителями, можно управлять через интернет или с телефона.

Это бывает очень важно в случаях «не забыли ли выключить утюг» или для создания эффекта присутствия в пустом жилье.

В некоторых случаях, когда доступ к самому бытовому выключателю затруднен (а бывает, что он намертво вмонтирован в стену), тут поможет использование силового блока радиоуправления, который устанавливается непосредственно в местах подключения потребителя. Кроме того, применение встраиваемого контроллера линии для новой проводки облегчает монтаж прерывателя цепи.

В сущности, тянуть отдельные каналы движения тока до выключателя не нужно. Это просто стационарная радиокнопка, с питанием от батарейки или аккумулятора, которая крепится в любом удобном месте жилья. Силовые же модули контроля можно прекрасно разместить в самом щитке. Подключение силового блока и радиокнопки

Недостатки

Сложно говорить о недостатках подобной системы. К ним относится, наверное, только разрядка аккумулятора со временем. Но это явление не частое – производители гарантируют работу радио-выключателей на одном элементе питания до 1,5 лет (в среднем).

Кроме того, сам прибор, начнет заранее сигнализировать о разрядке и необходимости смены батарейки.

Еще один из минусов – если производится монтаж на старую проводку, а ручной прерыватель не убран и будет применен для отключения линии, то и силовой модуль также срабатывать перестанет.

И еще. Контролирующий блок не самый маленький по размерам. В старых системах освещения или розетках может просто не быть места для него по габаритам. Этот момент тоже необходимо учитывать при покупке встраиваемых силовых блоков.

Подключение системы удалённого управления освещением

Для начала выбирают методику подключения. В случае использования выключателя, выступающего в роли замены обычного, нужно учесть проведение линии до него и потребителя. Если будет применяться отдельный, встраиваемый силовой блок, то достаточен кабель питания до самой лампы или розетки.

Выбор Wi-Fi-выключателя

Выключатель wifi

Основной параметр, необходимый в случае WIFI выключателя, – его максимальная пропускная способность. Количество выдерживаемого тока потребителя должно быть выше в 1,5 раза, чем реальное использование. То есть, если в люстре 6 ламп по 100 Вт, то прерыватель должен быть способен пропустить через себя 6 х 100 х 1,5 = 900 Вт.

Если это условие не соблюдено – риск возникновения пожара в помещении вырастает в несколько раз.

Опять же, проводка также должна соответствовать потребляемым токам.

Подбор силовых модулей

Здесь, кроме уже названой мощности потребления, как и в случае выключателей, необходимо учитывать радиус действия радиокнопок и силового блока.

Конечно, многие производители пишут о 50 метрах и более, но реальность такова, что эти параметры указаны только для случаев, когда отсутствуют какие-либо преграды между оборудованием. То есть, железобетонные стены, разделяющие радиокнопку и силовой модуль, к примеру, сильно сократят это расстояние. Радиовыключатель с тремя силовыми блоками

Порядок подключения системы

Здесь все зависит от самого применяемого оборудования. Если используется док-станция посредник, то подключение настраивается к ней. В случае отсутствия, но при наличии устройств, позволяющих непосредственный контроль по WIFI, производится соединение с каждым из них.

Процесс настройки полностью описан в документации, которая идет вместе с выключателем или общим блоком управления. Единственный момент, стоящий упоминания, что и сами радиокнопки, в случае использования встраиваемых силовых модулей, также необходимо «привязать» к конкретному узлу разрывания линии.

Настройка интернет-сети и Wi-Fi

Один из видов шлюзов сети

Если система содержит в составе общую док-станцию, то ее необходимо подключить к домашнему сетевому роутеру, через идущий в комплекте кабель или, после уже первоначальной установки параметров, с помощью WIFI.

Само изменение конфигурации производится посредством web интерфейса с компьютера или телефона. В документации указан адрес, к которому необходимо сделать первоначальное обращение, далее достаточно модифицировать параметры на экране и сохранять их, чтобы они стали действовать.

Если выключатель или силовой модуль один и он обладает непосредственной возможностью подключения к нему клиентов WIFI, то параметры по умолчанию для сетевого контакта можно найти в инструкции, а уже присоединившись к нему произвести настройку в пределах его универсальности.

Док-станция даст не только возможность контролировать приборы-потребители из рядом находящегося телефона, но и управлять ими или освещением со смартфона через сеть интернет.

Монтаж дистанционного выключателя

Монтаж радиокнопки

Само размещение дистанционного выключателя зависит от его типа. В случаях, когда используется радиокнопка плюс силовой модуль, то сам блок коммутации монтируется на разрыв линии (вернее, проводники сначала подключается к нему, а уже от него идут к потребителю), а прибор включения крепится любым удобным случаем, к нужному месту.

Если же используется сенсорный контакт с возможностью радиоуправления, то его необходимо установить на подготовленную площадку (или выемку), куда приводится питающий кабель от щитка и линия потребителя тока.

Установка ПО на смартфон

Программное обеспечение для смартфонов Android или iOS, а также компьютеров, управляющее устройствами контроля питания или светом, можно найти как в Google Play, так и на сайте изготовителя. Использовать специальное программное обеспечение не обязательно – возможно, хватит и функций web интерфейса, характерных для таких приборов.

3 лучших дистанционных выключателя

SONOFF T1 Gang

Sonoff T1 Gang на 2 канала

Относительно недорогой сенсорный выключатель на одного, двух или трех потребителей тока (в зависимости от комплекции), с возможностью управлять устройством при помощи как самого прибора, так и радиопульта на 433 МГц или WIFI соединением.

В клиентском ПО для смартфона или персонального компьютера предусмотрена возможность установки расписания включения потребителя тока по дням недели. Пропускная способность относительно невелика и составляет 400Вт.

ALFA ABK-3

Внешний вид ALFA ABK-3

Выключатель на три исходящие линии российского производителя. Имеет стильный черный огнестойкий корпус с тремя сенсорными клавишами и функцией их подсветки. Радиопульт не предусмотрен, но есть возможность управлять им при помощи голоса. Кроме того, обеспечена поддержка контроля освещения через WIFI соединение. Максимальный пропускаемый ток на потребителя – 600Вт.

Ясмарт T1W

Внешний вид Ясмарт T1W

Недорогой сенсорный прерыватель на 1 канал. Поставляется в корпусе белого цвета с подсветкой кнопки включения. Управляем через WIFI сеть с смартфона. В клиентском ПО есть возможность установки таймеров и проверки текущего состояния устройства.

Отличается высокой исходной мощностью, – она может достигать 1800Вт на потребителя. Возможности радиоуправления, кроме как с использованием смартфона или подключения ПК через WIFI – нет.

Управление светом через интернет

Выключатель с пультом, брелок с кнопками и другие устройства для дистанционного включения света — идея не новая. Передовое решение — управление освещением через интернет и мобильный телефон, позволяющие на расстоянии создавать большое количество световых вариаций, контролировать распределение нагрузки по сети, экономить электроэнергию.

Возможности умного освещения с оборудованием ABB-free@home

Управлять светом можно с сенсорной панели или из любой точки мира, где есть интернет. Каждая лампочка в доме или квартире, подключенная к системе, включается, выключается, регулируется по яркости. Комплект оборудования, интегрированный в готовый проект, дополняется GSM модулем для дистанционного управления.

Удаленная координация особенно удобна для загородных домов или дач под Москвой, в которых не живут постоянно. Управление освещением по телефону или с компьютера даст возможность активизировать светильники к приезду хозяев.

Светом можно управлять:

• отдельно в каждой комнате;
• полностью в здании и на улице;
• с реагированием на движение;
• делая подсветку лестниц, дорожек, фасада и других участков по таймеру;
• создавая сценарии и эмоциональную атмосферу. Взаимодействует с другими устройствами. Например, с домофонией — загорается лампочка по звонку в дверь, с виедонабюдением — подсвечивает стоящего на пороге для обзора камеры, со светозащитными устройствами — закрывает жалюзи при включении лапм.

С помощью удаленного управления светом на даче через интернет можно отключить все приборы, когда никого нет. В этом случае удобна функция имитации присутствия. Система запоминает повседневные действия и повторяет их в отсутствие людей. Это отпугнет потенциальных воров и повысит шансы сохранить имущество.

Как использовать смартфон и интернет

Для реализации потребуется системная точка доступа Wi-Fi и удобное бесплатное приложение, разработанное для умного дома ABB-free@home. Его можно скачать на компьютеры (Windows, OSX), на планшеты и смартфоны на платформе iOS или Android.

Управление с телефона

Управление с ПК

Программа снабжена гидом-помощником, интуитивно понятными символами для всех опций. Для безопасного входа в систему и несанкционированного доступа можно использовать пароль.

1. Создать общий план с помещениями.
2. Активировать источники и выключатели на дисплее.
3. Скомпоновать группы, пользуясь подсказками гида и выполняя индивидуальные настройки.

Система работает в реальном времени. Она выключит приборы автоматически, если вы забыли это сделать. Ее можно всегда проконтролировать на мобильном гаджете, где отображается вся информация.

У Вас есть вопросы?

Отправьте нам сообщение с помощью формы обратной связи или удобным для вас способом связи и мы ответим вам в ближайшее время.

Ранее, я уже рассказывал про компактные реле, которые позволяют дистанционно управлять нагрузкой. Сегодня же я покажу новые устройства. Во-первых, это устройство с двумя независимыми реле Sonoff Dual, а во-вторых, реле Sonoff TH, имеющее на борту ввод для внешнего датчика температуры/влажности. Такое реле позволяет не только получить возможность дистанционного наблюдения за температурой и влажностью, но и автоматизировать процесс поддержания этих параметров в заданном диапазоне.

Итак, давайте разбираться!

2. В первую очередь, реле обзавелись новым корпусом. По размерам они стали примерно в 2 раза больше, чем реле первого поколения. Появилась более внятная маркировка и более удобная кнопка для программирования и ручного управления.

3. Винтовые клеммы заменены на пружинные. Очень правильное решение, позволяющее надежно подключить нагрузку без риска сорвать резьбу на контактах. Sonoff TH выпускается в двух модификациях, с реле рассчитанным на нагрузку 10 или 16 ампер. То есть во втором случае через реле можно коммутировать нагрузку мощностью до 3600 ватт. Модификация с реле на 10 ампер стоит 7,5 долларов. С реле на 16 ампер — 8,6 долларов (столько же стоит двойное 10А реле Sonoff Dual).

4. Реле может работать самостоятельно, либо к нему можно подключить внешние датчики. На выбор предлагается температурный зонд DS18B20 (на фото по центру), стоимостью 3,5 долларов, либо температурно/влажностный сенсор AM2301 стоимостью 4,3 доллара.

5. Слева одиночное реле с разъемом для внешних датчиков. Справа — двойное реле, без разъема для внешних датчиков.

6. Устройство построено на базе хорошо известного чипа ESP8266. Вся слаботочная часть находится на нижней части платы. Слева можно видеть разъемы, позволяющие подключить USB-TTL адаптер. Те, кто не доверяет публичному облачному сервису всегда может залить модифицированную прошивку на устройство и настроить его под свои нужды. В интернете есть примеры, как это сделать.

7. Собираем простейшую схему, чтобы продемонстрировать работу устройства. В качестве нагрузки у нас небольшой светодиодный прожектор. Подключаем его к сети 220 вольт через реле Sonoff Th20. Чтобы иметь возможность дистанционного управления реле, вам необходимо произвести процедуру «спаривания» реле с вашей домашней wi-fi сетью, работающей в диапазоне 2,4 Ггц.

8. Настройка производится через фирменное приложение EWeLink на смартфоне, доступное как для iOs, так и для Android.

9. После первичной процедуры спаривания, вы получаете возможность управлять нагрузкой как вручную (с кнопки на корпусе реле), так и дистанционно (через приложение на смартфоне). Также можно настроить таймеры на включение и автоматизировать управление, указав рабочие диапазоны температуры и влажности.

10. Один из вариантов применения реле первой версии — управление бра рядом с кроватью в спальне. Единственный недостаток заключается в том, что с экстетической точки зрения лучше бы реле было сделано в корпусе обычного торшерного выключателя, т.к. в таком виде, как сейчас, нажимать маленькую кнопку на корпусе, для включения света не через приложение, совершенно неудобно. Наличие таймера позволяет запрограммировать включение/выключение света например на период вашего отпуска, чтобы создать имитацию того, что в квартире кто-то находится.

11. Вариантов для использования реле — огромное множество. В частности у меня есть желание наконец-то автоматизировать управление подъемником для продуктов на балконе с помощью двойного реле Sonoff Dual (одно реле на опускание троса, другое — на подъем). Как сделаю, обязательно об этом напишу. Также я использую реле для дистанционного включения света, когда подъезжаю к загородному дому в темное время суток.

Применений достаточно много. Можно, например, сделать самодельный теплоаккумулятор из бака с водой, запрограммировав его на нагрев в ночное время, на дешевом тарифе. Можно сделать хранилище для картошки на балконе с подогревом или же дистанционное открытие ворот в гараже. Можно автоматизировать включение вентилятора в санузле при превышении заданного порога уровня влажности. В общем, всё зависит от вашей фантазии. Для программирования и дистанционного управления реле необходимо, чтобы они имели доступ в интернет. Если они предварительно запрограммированы на работу по таймеру, то они могут работать автономно. Заказывать реле лучше на официальном сайте компании, доставка в Россию стоит 6 долларов.

Кстати, совсем недавно появилось новое реле — Sonoff Pow, которое может не только управлять нагрузкой, но и измерять потребление электроэнергии прибором, который подключен через это реле. Стоит оно всего 10,5 долларов. Ну и заодно можете посмотреть на официальном сайте в разделе Smart Home другими модификации реле, построенные на базе ESP8266.

Все материалы про строительство загородного дома своими руками в хронологическом порядке можно посмотреть здесь.

Доброго дня. У многих из нас, в том числе и у меня, давно возникла идея создания своего «Умного дома». Но она откладывалась в виду большой сложности реализации как с аппаратной стороны так и со стороны программного обеспечения, что требовало от её создателя быть «гуру» во многих областях.

В этой статье я расскажу вам об очень простом и вполне функциональном способе управления системой умного дома через интернет. На её создание при наличии необходимых компонентов уйдет всего несколько минут.

Заинтригованы? Прошу под кат.

Однажды рыская по интернету в поисках информации про «Умные дома» наткнулся на интересное видео, где мужчина в белом халате показывал как управлять ARDUINO через интренет. Позже оказалось, что этот мужчина один из разработчиков проекта на kickstarter.com под названием Ninja Blocks.

Вот, то самое видео.

Ninja Blocks — очень интересный и довольно успешный проект, который предлагает управление и контроль большой периферией домашних устройств с помощью своего модуля ( который они предлагают купить за 199 «вражеских» единиц). Модуль взаимодействует с облаком, через которое и происходит управление устройствами. Так же существуют приложения для iOS и Android с помощью которых также возможно управление.
Разработчики Ninja Blocks не поленились и написали свою библиотеку для ARDUINO за что им большое СПАСИБО!

Облако не совсем простое, оно не только посылает и принимает данные, то также поддается программированию со стороны пользователя, который создает так называемые ПРАВИЛА. Таким образом облако становиться онлайн «мозгом» «Умного дома».
НАПРИМЕР: при нажатии на кнопку, облако ждет 30 секунд, а потом влючает какое-либо реле, ждет еще 60 секунд и выключает его.
Правила легко создаются из панели управления.

Для повторения его примера нужен был Ethetnet Shield. На тот момент в моем распоряжении быт модуль на базе enc28j60. Но как я ни пытался повторить пример с использованием разных библиотек, так ничего и не получалось. Необходим был модуль совместимый с родной Ethernet библиотекой для ARDUINO т.е. на базе чипа w5100. Шилд был заказан из поднебесной и всё было отложено на долгий месяц.

Если вы уже посмотрели видео выше, то поняли что нам потребуется:

— совместимая плата ARDUINO
— thernet shield на базе w5100
— аккаунт на сайте a.ninja.is
— разная мелочевка в виде резисторов, кнопок и светодиодов

И так. Плата пришла. Все собрал, подключил, загрузил.
Это было удивительно, но все заработало )) Но всегда бывает «НО». Буквально через пару минут заметил, что светодиод перестал реагировать на управление через сайт. Перезагрузка контроллера помогла, но только на те же пару минут. При этом кнопка всегда работала испаравно. Да это была серьезная проблема с которой «Умный дом» не построить.

После изучения данного примера возникло несколько вопросов:
1. Как управлять несколькими устройствами принимающих данные (светодиодами)?
2. Как добавить несколько устройств, отсылающих данные( кнопка, датчик температуры)?
3. Как починить управление для светодиодов через панель, которое «отваливается» через пару минут?

Поиск начался с не очень популярного раздела на форуме разработчиков с названием ARDUINO. Тут было найдено решение для исправление проблемы с управлением. Одни из участников форума доработал библиотеку проекта. Самое удивительное, так это то что за пол года разработчики так и не обновили библиотеку на github. Видно опасаются конкуренции для себя со стороны проектов на базе Arduino )).

Ниже вы сможете скачать уже исправленную библиотеку.

Несколько часов опытов и изучения смазанных объяснений разработчиков на форуме и библиотеки дали свои плоды. Все вопросы были успешно решены… =)

И так теперь по делу.
Библиотека для Arduino занимается, только приемом и отправкой данных.
Основным параметром в данных является ID устройства к которому обращается сервер или от которого принимает информацию. Посмотреть полный список можно здесь. ninjablocks.com/pages/device-ids Каждому ID соответствует свой виджет в панели управления.

В Serial Monitor передача или прием одной команды или данных выглядит таким образом:

Теперь рассмотрим что там внутри.
«G»: «0» — параметр GU > «V»: 0 — параметр VID является идентификатором для устройств как и ID.
«D»: 1 — параметр D > «GUID»: «ETHERSHIELDBLOCK_0_0_1» — трудно сказать для чего это надо, но в общем он содержит в себе название блока ARDUINO (котрое можно изменить в начале примера из библиотеки) и всех выше пересичленные параметры.
«DA»: 27 — ну и сами данные, которые мы передаем. Для кнопки или реле это 0 или 1, для RGB светодиода это код цвета например FFFFFF.

Условно все датчики и устройства можно разделить на два типа. Первый тип только передают информацию ( кнопка, датчик температуры и влажности). И второй тип только принимают её. Тут кроется один нюанс. Панель управления изначально не знает что у нас подключено к контроллеру. И если первый тип сам сообщат о себе, когда будут передавать данные и панель сразу создаст для них виждет согласно их ID. То для второго типа необходимо произвести создание виджетов в панели управления путем отправки данных.

Как отправлять данные с нескольких устройств с одинаковым ID.
Все очень просто перед каждой отправкой данных мы должны указать порядковый номер устройства (GUID)

При приеме данных для нескольких устройств c одинаковым ID нам необходимо проверять чему равен GUID

Вернемся к устройствам второго типа. Для создания виджета в панели управления достаточно всего лишь раз отправить данные от его имени. Создадим виджет с переключателем ON/OFF для каждого из двух светодиодов написав в цикле void setup следующее:

Получив эти данные панель создаст для них виджет.

Теперь предлагаю вашему вниманию простую программу для работы с Ninja Blocks.
— Управляет 4-я светодиодами
— Отсылает показания 2-х датчиков температуры ds18b20 c интервалом в 60 секунд
— Каждые 20 секунд синхронизирует положение переключателей ON/OFF с состоянием светодиодов. Так как панель управления никак не следит дошли ли данные до контроллера и поэтому иногда бывает что на панели положение ON а на самом деле выход выключен. Данный способ позволяет каждые 20 секунд устанавливать переключатели в панели в правильно положение если до этого они стояли не верно.
— Подключена кнопка, при нажатии на которую выполняется запрограммированный сценарий.

Постарался обеспечить код подробными комментариями.

Подведем небольшой итог.

Достоинства:
— Управление и котроль из любой точки мира ( при наличии интренета)
— Собирается и настраивается за считанные минуты.
— Очень простой и недорогой
— Наличие специальных сценариев
— Широкий перечень виджетов в панели управления.
— Если добавить роутер TP-Link TL-MR3020 (20$) и 3G модем, то можно использовать на даче и других местах без интернета.
— Если нет желания тянуть сетевой кабель, то достаточно купить за 15$ TP-Link TL-WR702N, который будет работать в качестве wi-fi шилда
— Хорошая стабильность в работе. За 2 дня тестирования не потерялась ни одна команда все работает четко.

Недостатки:
— Самый главный минус этой системы это невозможность работы без интренета.
— Имеется задержка при включении колеблется от долей секунды до нескольких
— Библиотека кушает много места — целых 16 кБ, если добавить библиотеку для nrf24l01 то ничего почти не остается. Придется переходить на Mega скорее всего.
— Приложение для смартфонов не позволяет просматривать показание датчиков. Управление устройствами сделано не очень удобно, не видно текущего состояния on/off.

Планы на будущее:
— Дописать в коде проверку соединения и в случае его отсутствия Arduino будет действовать самостоятельно и будет перезагружать TP-Link TL-MR3020 и 3G модем если работает с ними в связке.
— Добавить nrf24l01 для управления и контроля других датчиков.

Очень интересно услышать ваше мнение и конструктивную критику. Оригинальные вопросы приветствуются! Фух…

Управление светом, системы управления светом

Основным условием возможности  полноценного восприятия окружающего мира является наличие качественного освещения



По мере усовершенствования технологий появляется всё большее разнообразие светильников, зачастую наделенных особыми свойствами, которыми необходимо управлять, плюс ко всему в мире дизайна устойчив тренд на использование большого количества световых групп для создания различных световых настроений — сцен. Поэтому запрос на управление светом сейчас велик как никогда.

С помощью игры света возможно получить абсолютно разную атмосферу в доме, которая может быть праздничной или спокойной, романтической или рабочей, успокаивающей или бодрой – вариантов действительно множество. Чтобы помещение преобразилось, необходимо использовать систему управления освещением, которая позволит быстро и эффективно решить ваши задачи.



Управление естественным освещением

Управление естественным освещением — управление солнечным светом, который попадает в помещение.

Реализуется такое управление с помощью штор или роллет с электроприводом. Шторы с приводами могут управляться как локально, с местных выключателей, централизовано, когда все группы приводов могут управляться с одного выключателя, либо менять положение одной группы штор можно с нескольких мест.  Шторы, жалюзи, рольставни могут быть включены в сложные сценарии, включающие в себя работу других инженерных и развлекательных систем.

УПРАВЛЕНИЕ ЕСТЕСТВЕННЫМ ОСВЕЩЕНИЕМ



Управление искусственным освещением

Под управлением искусственным освещением мы понимаем возможность менять параметры источников света и светильников.

Управление освещением может быть простым, когда провода прокладываются по классической схеме — в этом случае доступно включение, отключение с нескольких мест, регулировка яркости только с местного диммера, также система может быть немного более сложной, но зато позволит реализовать все возможные сценарии, управлять любыми светильникам.

УПРАВЛЕНИЕ искусственным освещением



Основные схемы управления светом

Качественное управление светом подразумевает удобное и рациональное управление всеми источниками света и искусственными, и естественными

Управление светом на основе традиционной проводки

Классическое управление на основе традиционной проводки с помощью классических переключателей, без сценариев.

Такая схема позволяет реализовать включение/выключение группы светильников с одного, двух, трех и более мест, хотя в этом случае количество проводов очень сильно возрастает.

Централизованное управление приводами штор невозможно. Управление осуществляется только с локальных выключателей.

Классическое управление светом

Система управления светом «Мастер выключатель»

Под понятием «Мастер выключатель» обычно имеется в виду выключатель, при нажатии на который происходит отключение всех световых групп, а также всех групп розеток, которые к нему подключены. Есть два вида мастер-выключателей.

МАСТЕР-ВЫКЛЮЧАТЕЛИ



Система управления светом QUID

QUID (Италия) — продвинутая система управления светом на основе традиционной проводки

Система не требует программирования, сложной настройки, прокладки информационного кабеля. Она позволяет управлять группой светильников с нескольких мест с помощью звонковых кнопок, а также централизованно отключать все, подключенные к соответствующим устройствам QUID, световые группы.

Преимущества QUID

• Позволяет управлять светильниками с нескольких мест с  помощью универсальных запатентованных реле
• Позволяет корректно реализовать мастер выключатель
• Позволяет централизованно управлять электроприводами штор
• Позволяет использовать подсветку клавиш

система QUID

Система управления светом Casambi

Casambi — профессиональная беспроводная система управления светом

Принцип работы Casambi

Система состоит из различных модулей, очень компактных по размеру, каждый из которых выполняет те или иные функции: включает или выключает группу светильников, управляет шторами, меняет яркость? цветовую температуру  итд. Эти блоки обычно устанавливаются в каждой комнате в соединительных коробках, запитываются к сети 220В, к ним подключаются группы светильников, штор, диодных лент, а также выключатели.

Между собой эти блоки связываются по протоколу Bluetooth, причем каждый блок контактирует с каждым, обеспечивая устойчивое прохождение сигнала. Настройка осуществляется с помощью бесплатного приложения Casambi.

В приложении вы сможете объединять светильники в группы, менять цветовую температуру (при наличии технической возможности), создавать различные сценарии – «утро», «день», «отдых», «выключить всё» и любые другие.

Casambi предоставляет самые широкие возможности в управлении светом. Настройка интуитивно понятна, снабжена инструкцией на русском языке.

Преимущества системы Casambi

Система обладает огромным спектром преимуществ, которые незаметны на первый взгляд, например:

Система CASAMBI

Система управления светом, интегрированная с другими системами, инженерными и развлекательными

Пример сложного сценария:

Сценарий «Кино» — шторы закрываются, приглушая дневной свет, мягко гаснет основное освещением, оставляя только дежурные светильники для ориентации, приглушается работа вентиляции и кондиционирования  — для уменьшения шумовой нагрузки, включается проектор, опускается экран.

В работе этого сценария задействованы такие системы как:

— Система освещения

— Система электрических приводов штор

— Система вентиляции

— Система кондиционирования

Система отопления не задействована, но она может участвовать в других сценариях.

Подробнее о системе умный дом на основе KNX и подобных систем читайте в разделе

Умный дом

Как выбрать и купить систему управления светом

Для того, чтобы определиться с выбором системы управления освещением приглашаем вас посетить наш шоу-рум, в котором представлены все возможные варианты.

Мы поможем вам определиться с выбором подходящего для вас варианта, а также:

• Поможем с расстановкой выключателей
• Сделаем расчет освещенности
• Нарисуем проект
• Произведем качественный электромонтаж
• Обучим настройке и созданию сценариев на нашем оборудовании

Читайте и смотрите также:

Безопасное и биодинамическое освещение

Биодинамическое освещение на основе Casambi и светодиодных лент

Биодинамическое освещение

Мастер выключатель

Система управления освещением и розетками Vimar QUID

Контроль освещенности с помощью Casambi и Erco



Остались вопросы?

Обзор диммера Leviton Decora Smart WiFi с датчиком движения D2MSD-1BW

Перейти к основному содержанию

Путеводитель Тома поддерживается своей аудиторией. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

Этот умный датчик движения, диммер и выключатель света поддерживают все стандарты умного дома.

Выбор редакции

(Изображение: © Leviton Decora)

Вердикт гида Тома

Смарт-диммер Leviton Decora Wi-Fi с датчиком движения, как следует из названия, делает все возможное. Кроме того, он поддерживает все три основные системы умного дома.

Плюсы

• +

  Работает с Amazon Alexa, Google Home и Apple Siri

• +

  Простой и понятный дизайн

• +

  Не требует концентратора или контроллера: подключается напрямую к WiFi

Лучший на сегодняшний день диммер Leviton Decora Smart Wi-Fi 2-го поколения с датчиком движения

41,95 $

(открывается в новой вкладке)

Вид (открывается в новой вкладке)

Цена со скидкой

(открывается в новой вкладке)

(открывается в новой вкладке)

59,99 $4 in new tab) (открывается новая вкладка)

View (Openes in New Tab)

Leviton Decora Smart Motion Sensing Dimmer: Spects

Размер: 4,5 x 2,5 x 1,7 дюйма
Wi-Fi: Да
Датчик движения: Да
. : Google Assistant, Amazon Alexa, HomeKit, IFTTT, 9 августа.0067 Диммируемая: Да
Поддерживает трехпозиционные переключатели: Да
Поддерживает Leviton Anywhere Dimmer Companion: Да
Двухфакторная аутентификация: Нет
Нейтральный переключатель 3 может быть не требуется: Да

первое, о чем вы думаете, когда речь заходит о том, чтобы сделать свой дом умнее, но они являются одним из самых простых и важных способов взять под контроль свой дом. Как только вы получите контроль над своим освещением, остальное станет намного проще. И их довольно легко установить в наши дни: такие устройства, как 2-е поколение Leviton Decora Smart WiFi Motion Sensing Dimmer, которые я тестировал здесь, — это просто замена ваших старых выключателей света, которые открывают целый ряд возможностей.

Хотите настроить один диммер для управления несколькими отдельными источниками света? Хотите сделать свет тусклее ночью, чтобы не ослепнуть, когда встаете, чтобы пойти в ванную? Этот может сделать это и многое другое. Широта его функций делает его одним из лучших умных выключателей света , но сначала вы захотите прочитать остальную часть нашего обзора диммера Leviton Decora Smart WiFi Motion Sensing Dimmer.

D2MSD имеет лаконичный и простой дизайн с большой кнопкой, которую можно нажать, чтобы включить подсветку вручную. Справа от него находятся две маленькие кнопки диммера, а набор из четырех зеленых светодиодов на другой стороне переключателя загорается, чтобы показать вам уровень диммера. Диапазон диммера можно настроить в приложении: полезная функция, если вы хотите немного приглушить свет, но не полностью.

(Изображение предоставлено Tom’s Guide)

Над главным выключателем находится датчик движения за матовой пластиковой панелью. Это пассивный инфракрасный (PIR) тип, который активируется теплее, чем его окружение, например, человеческое тело или животное. Красный светодиод рядом с датчиком показывает, когда он сработал, но этот свет можно отключить, если вы не хотите, чтобы люди это осознавали. Небольшой многоцветный светодиод под датчиком показывает состояние интеллектуального коммутатора, мигая зеленым, когда он готов к настройке, или красным, если возникла проблема.

(Изображение предоставлено Tom’s Guide)

Рядом с датчиком PIR находится небольшая пластиковая бирка. Левитон называет это воздушным зазором: вытяните его, и выключатель и розетка, которой он управляет, полностью отключены от питания: хорошая функция, если вы беспокоитесь о том, что вас может ударить током при замене лампочки.

В целом внешний вид менее вычурный, хотя, возможно, и не такой футуристический, как у диммера с датчиком движения GE Cync Smart Switch.

Обзор диммера Leviton Decora Smart Motion Sensing: установка

Для Leviton Decora Smart требуется нулевой провод , который позволяет переключателю питаться, даже когда свет выключен. Это означает, что он не будет работать с выключателями света старой школы, где выключатель просто разрывает цепь на проводе под напряжением без какого-либо перемонтажа. Обычно вы можете определить, имеет ли переключатель, который вы заменяете, нейтральное соединение, отвинтив крышку, вытащив механизм переключателя и посмотрев на провода за ним. Если вы видите две или более проволочных гайки за механизмом переключателя, соединяющих белый и зеленый провода, все должно быть в порядке. Если у вас нет нейтрального провода, вы можете установить диммер, например, 9.0095 Leviton Decora Smart Dimmer DN6HD-1BW, но не датчик движения. У Левитона также есть видео, в котором показаны различные типы проводки . Если вы не уверены, обратитесь к электрику.

Установка переключателя Decora Smart включает в себя отключение питания, удаление старого переключателя, затем подключение проводов нагрузки, нейтрали и заземления к кабелям соответствующего цвета на задней панели переключателя: зеленый для заземления, черный для линии, белый для нейтрального и красного к линии нагрузки, которая ведет к свету. Желтая линия, которую можно использовать для двухполюсной установки (где свет управляется более чем одним выключателем), включена, но обычно это не требуется. Прилагаемое руководство довольно четко описывает процесс.

Единственная проблема, которую я обнаружил во время установки, заключается в том, что переключатель большой и занимает много места в распределительной коробке. Это означает, что вы должны быть осторожны, когда укладываете кабели и гайки, так как они могут застрять или вытолкнуть переключатель под странным углом, если они застрянут за ним.

После подключения коммутатора снова включите питание и подождите, пока не начнет мигать индикатор состояния на передней панели коммутатора, что означает, что коммутатор находится в режиме настройки. Затем вы используете приложение My Leviton (доступно для iOS и Android ), чтобы подключить фонарь к вашей сети Wi-Fi и настроить его. Опять же, этот процесс довольно прост, и у меня не было проблем с подключением к паре сетей. Однако он поддерживает только полосу частот 2,4 ГГц, поэтому он не будет работать с маршрутизаторами, работающими только на частоте 5 ГГц.

После того, как светильник настроен, вы можете дать ему имя, задать тип светодиода и подключить его к сети «умный дом». Этот свет поддерживает большую тройку: Amazon Alexa, Google Home и Apple HomeKit, поэтому он должен работать практически с любым устройством или контроллером умного дома.

Обзор интеллектуального диммера Leviton Decora Smart Motion Sensing: в работе

Decora Smart может работать с широким спектром источников света, включая светодиоды, компактные люминесцентные лампы накаливания и менее распространенный магнитный низковольтный тип (MLV). Он также может затемнять светодиодные и компактные люминесцентные лампы, если они относятся к диммируемым типам. Не стоит пытаться диммировать недиммируемую лампочку: в лучшем случае от мерцания разболится голова, а в худшем можно испортить свет. Он может выдерживать нагрузку до 450 Вт для ламп накаливания и освещения MLV или 300 Вт для КЛЛ и светодиодных ламп. Этого достаточно для большинства домашних установок.

Я нашел датчик движения довольно чувствительным: я мог активировать его, подойдя примерно на 15 футов. Это достаточно чувствительно для большинства применений, и свет предлагает два режима: присутствие и отсутствие. Первый включает свет, когда обнаруживает, что кто-то приближается, а затем выключает его по истечении заданного времени без обнаружения движения. Vacancy выполняет только вторую часть: вы включаете свет вручную, затем он выключается, когда больше не обнаруживает вас в комнате. Это здорово, если вы из тех, кто часто случайно оставляет свет включенным. Частью калифорнийского стандарта является экономия энергии за счет выключения света в незанятых комнатах (CA 2019Раздел 24, часть 6: Требования к устройствам контроля вакансий для любителей государственных строительных норм).

(Изображение предоставлено Tom’s Guide)

Приложение My Leviton также довольно простое в использовании, оно позволяет вам управлять освещением, видеть состояние датчика движения и настраивать параметры обнаружения движения. Это включает в себя такие вещи, как время, в течение которого свет остается включенным после обнаружения движения, а также настройку диапазона затемнения. Приложение также интегрирует коммутатор в систему «умный дом». Он поддерживает Amazon Alexa, Google Home и Apple HomeKit. Для переключателя необычно управлять всеми тремя основными системами умного дома, так что это большой плюс, если вы используете более одной или хотите изменить параметр в будущем без необходимости замены оборудования.

Смарт-диммер с датчиком движения Leviton Decora Обзор: Вердикт

Интеллектуальный диммер с датчиком движения Leviton Decora сочетает в себе множество различных функций в одном устройстве: диммер, датчик движения и интеллектуальный выключатель света. Все это он делает без особых хлопот, интегрируясь с существующей проводкой и Wi-Fi, не требуя слишком большого перемонтажа или добавления концентратора или другого контроллера. Это делает его отличным выбором для обновления умного дома, а поддержка всех трех основных стандартов умного дома — это вишенка на торте, поскольку это означает, что вам не нужно будет вырывать их и начинать заново, если вы переключитесь. с Android на iPhone или Alexa на HomeKit. Среди лучшие умные выключатели света , в этом есть все.

Ричард Бэгули работает техническим писателем и журналистом с 1993 года. Помимо публикации Tom’s Guide, он пишет для Cnet, T3, Wired и многих других изданий.

Tom’s Guide является частью Future US Inc, международной медиагруппы и ведущего цифрового издателя. Посетите наш корпоративный сайт (откроется в новой вкладке).

© Future US, Inc. Полный 7-й этаж, 130 West 42nd Street, Нью-Йорк, Нью-Йорк 10036.

Как я могу управлять своим светом, находясь вдали от дома?

Оставлять свет включенным, когда его нет дома: иногда это целенаправленная практика безопасности, а иногда — мучительная головная боль. В любом случае, возможно ли управлять вашим освещением, как вам нужно, на расстоянии? Насколько разумно ваше интеллектуальное освещение?

Умным светом можно управлять дистанционно с помощью различных приложений или систем голосового помощника, если управляющее устройство подключено к источнику Интернета. Если система умного освещения основана на умных лампочках , выключатели освещения всегда должны быть включены. Лампы Bluetooth должны быть подключены к концентратору, который подключает их к интернет-соединению.

Управлять освещением вдали от дома очень просто после настройки системы. Ниже вы найдете дополнительную информацию о приложениях, которые вы можете использовать, и о том, что вам нужно учитывать при настройке освещения для управления, когда вас нет дома.

Содержание

1. Как я могу дистанционно управлять освещением в доме?
   • 1. Используйте приложение для управления умным освещением
   • 2. Используйте виртуального домашнего помощника
2. Что я могу делать с Wyze?
3. Нужно ли включать интеллектуальное освещение для дистанционного управления?
4. Вам нужен концентратор для удаленного управления умным освещением?
5. Как лучше всего управлять умными светодиодными лампами?

Как я могу удаленно управлять освещением в доме?

1. Используйте приложение для управления умным освещением

В зависимости от платформы и экосистемы вашего умного дома приложения можно использовать для управления лампочками, выключателями или концентраторами. Приложения также можно использовать для группировки источников света, чтобы включать или выключать всю группу одновременно.

Эта статья, которую мы написали, представляет собой отличное руководство по группировке умных источников света.

Выбор лучшего приложения зависит от существующей интеллектуальной технологии в вашем доме и количества систем, которыми вы хотите управлять с помощью выбранного приложения. Однозадачные приложения смогут управлять только одной системой или устройством, и это нормально, если вы начинаете с малого и у вас есть только одна интеллектуальная лампа или один интеллектуальный выключатель, подключенный к источнику света в одной комнате вашего дома.

Для более интегрированной системы многозадачное приложение является лучшим выбором, поскольку оно интегрирует все интеллектуальные устройства в вашем доме и упрощает управление ими.

Популярные приложения, которые можно использовать для управления умным освещением вне дома, включают в произвольном порядке:

1. Приложение Philips Hue
2. Smart Life
3. Apple Home
4. Yonomi
5. Samsung SmartThings 90 Wink 2mo 2mo 999999
6. Дом Google

В некоторых приложениях есть настройка, которая определяет, дома вы или нет, и соответственно включает и выключает свет. В видео ниже показано, как настроить это в приложении Philips Hue.

https://www.youtube.com/watch?v=jwCjfDBybosВидео не может быть загружено, потому что отключен JavaScript: как настроить дома и в гостях? (https://www.youtube.com/watch?v=jwCjfDBybos)

2. Используйте виртуального домашнего помощника

Тремя основными виртуальными домашними помощниками являются Alexa, Google Assistant и Siri. Каждый из них может следовать вашим инструкциям, чтобы подключиться к вашей домашней системе и включить или выключить свет или приглушить его и изменить его цвет.

Несмотря на то, что эти помощники реагируют на простую голосовую команду, когда вы дома, вам нужны их соответствующие приложения (приложение Alexa, Google Home и Apple Home) для удаленного подключения их к вашей домашней системе. Если у вас установлены эти приложения, голосовая команда по-прежнему работает, чтобы попросить вашего помощника управлять освещением через приложение, когда вас нет дома.

Виртуальные помощники также имеют некоторые интересные функции, такие как освещение Alexa «В гостях». Для этой функции Alexa отслеживает ваши привычки и имитирует их, когда вы в отпуске. Эту функцию необходимо включить в приложении, но тогда Alexa будет следить за тем, чтобы кто-то был дома, устанавливая схемы освещения в соответствии с вашими привычками.

Google Home может сделать что-то подобное, где вы можете настроить процедуру Google, которая будет включать и выключать свет случайным образом, чтобы создать впечатление, что вы находитесь дома. Эти функции избавляют от необходимости управлять освещением, когда вас нет дома, так как ваш помощник делает это за вас.

Что я могу делать с Wyze?

Wyze — перспективная технологическая компания, предлагающая интеллектуальные технологии освещения по доступным ценам. Огни Wyze можно интегрировать с Alexa или Google Home и управлять ими так же, как я объяснил выше.

К сожалению, лампы Wyze еще не совместимы с Apple HomeKit, но они имеют большое преимущество по сравнению с приложением Philips Hue, поскольку им не нужен концентратор для подключения к приложению, что снижает ваши начальные затраты.

У Wyze также есть собственное приложение, которое вы можете использовать с их умными лампочками, что позволяет вам управлять освещением из любого места. Так же, как ваши виртуальные помощники и приложение Philips Hue, приложение Wyze также позволяет вам переключаться в режим отпуска, который будет случайным образом выключать свет, создавая иллюзию, что вы дома.

Этот процесс похож на тот, что используется в Google Home, и не такой сложный, как подражание Alexa вашей обычной рутине.

Светом можно управлять вручную с помощью приложений или с помощью процедур и сцен, предварительно заданных вашим виртуальным помощником.

Нужно ли включать интеллектуальное освещение для дистанционного управления?

Умным освещением можно управлять, если оно подключено к Интернету. Поэтому умные лампочки должны быть включены аппаратным выключателем, чтобы вы могли управлять ими удаленно.

Смарт-переключатели не имеют этой проблемы, и ими можно управлять, пока ваше устройство подключено к Интернету и ваш домашний Интернет работает.

Подробнее о преимуществах интеллектуальных выключателей по сравнению с интеллектуальными лампочками можно прочитать в другой статье, которую я написал по этой конкретной теме.

Вам нужен концентратор для удаленного управления умным освещением?

Это полностью зависит от вашей интеллектуальной технологии освещения. Если ваши фонари подключены через Bluetooth, ими нельзя будет управлять, когда они находятся вне зоны действия, если только вы не подключите их к концентратору, который соединяет их с источником Интернета.

Если у вас есть лампочки или выключатели, которые подключаются напрямую к соединению Wi-Fi, вы сможете управлять ими удаленно, пока у вас есть подключение к Интернету, концентратор не требуется. Лампы Zigbee, такие как Philips Hue, — это лампочки, которые стоят меньше, чем лампочки Wi-Fi, но им также нужен концентратор, подключенный к вашему маршрутизатору, чтобы подключить их к источнику Интернета.

К счастью, некоторые интеллектуальные устройства, например Amazon Echo, можно использовать в качестве концентраторов Zigbee.

Как лучше всего управлять умными светодиодными лампами?

Идеальный способ управления умным освещением — это личный выбор, который зависит от уже установленной системы. Apple HomeKit имеет ограниченное количество устройств, но если вы используете только продукты Apple, это отличная система, которую вы можете использовать и интегрировать в свой умный дом.

Приложение Philips Hue очень популярно и совместимо с другими брендами. Однако у него высокие начальные затраты, потому что все устройства должны быть подключены к мосту, что увеличивает первоначальные затраты. Google Home — это динамичный и широко совместимый помощник, который хвалят за отзывчивость и то, насколько хорошо он понимает ваши команды.

Хотя возможность быстро выключить свет, который вы оставили включенным, удобна, это не совсем то, что вам нужно, чтобы иметь возможность управлять своим освещением, когда вы не дома, и я бы сказал, что ” в приложении или виртуальном помощнике — ваш лучший выбор.

Используя эти предустановленные процедуры, вам не нужно беспокоиться о проверке освещения, и вы можете знать, что они будут включаться и выключаться в точное время, которое вам нужно.

---

Если вы нашли эту статью полезной, сообщите нам об этом, проголосовав, подбодрив нас и поделившись ею с друзьями и коллегами.

Как я могу управлять своим светом, находясь вдали от дома? 2

Управление освещением, управление помещениями и Интернет вещей

Жан Коммейн, ответственный за сертификационный значок L&RC в партнерской программе Schneider Electric EcoXpert, знакомит нас с эволюцией систем управления освещением, управления помещениями и управления зданием в век Интернета вещей.

В нашей серии статей об эволюции управления зданиями и энергоэффективности во времена Индустрии 4.0 и Интернета вещей мы рассмотрели, соответственно, подключенную электроэнергию с помощью Интернета вещей для малых и средних предприятий, критическую электроэнергию в зданиях с очень специфическими потребностями в энергии (больницы , аэропорты и т. д.) , взгляды Мартина Федера на управление зданиями и Интернет вещей, а также на роль торговых партнеров и интеграторов во всех этих экосистемах.

Партнерская программа EcoXpert компании Schneider Electric и опыт ее различных владельцев бейджей были общей нитью. И последняя, ​​но не менее важная область, которую мы коснемся в этом интервью, — это освещение и управление помещением.

Нашим гидом является Жан Коммейн, который отвечает за обучение и получение сертификата по управлению освещением и помещением в рамках программы EcoXpert (сертификация управления освещением и помещением охватывает такие области, как современная домашняя автоматизация, управление освещением и системы управления небольшими зданиями) .

Как вы обнаружите, управление освещением и помещением является особенным во многих отношениях, в том числе потому, что оно повсеместно используется во всех типах зданий и постоянно меняется в условиях ускоряющегося воздействия Интернета вещей.

Джин, почти 30 лет проработавшая в Schneider Electric, испытала весь путь управления зданием и эволюцию систем управления зданием и объясняет эволюцию и будущее L&RC в те времена, когда IoT становится все более заметным.

Освещение и управление помещениями в жилых и нежилых помещениях

Джин, официальное описание деловых партнеров в области управления освещением и помещением в EcoXpert: системы управления для повышения комфорта, увеличения энергосбережения и оптимизации эффективности с помощью усовершенствованных пользовательских интерфейсов, обеспечивающих простое управление». Можете ли вы уточнить?

Jean Commeignes : Знак EcoXpert Light & Room Control Badge — единственный, который охватывает как жилые, так и нежилые помещения. Он также имеет несколько точек соприкосновения с другими программами сертификации. Если вы посмотрите на наше предложение, вы увидите три основных области: управление зданием, управление питанием и домашняя автоматизация.

IoT постепенно заменит традиционные коммуникационные сети, такие как BACnet, веб-сервисами

Управление освещением и помещением EcoXperts работает как в домашней автоматизации, так и в автоматизации малых и средних зданий , основными направлениями которого являются управление освещением и температурой, а также интеграция со всеми возможными устройствами и системами контроля и управления, такими как: аудио/видео, безопасность или управление энергопотреблением. Ядро предложения Light & Room Control состоит из систем KNX и C-Bus.

Однако они также работают в больших зданиях, интегрируя свои системы в системы управления зданием.

Ключевая роль KNX в сертификации экологичных зданий Jean Commeignes

Если оглянуться на все интервью, можем ли мы сказать, что L&RC неразрывно связана с системами управления зданием, так же как подключенное электропитание неразрывно связано с критической электроэнергией?

Jean Commeignes : Да, это точно такая же ситуация, когда решения, разработанные для малых и средних зданий, могут интегрироваться в системы, предназначенные для больших или критических зданий.

Существуют специализированные системы L&RC, которые являются продвинутыми, высококачественными и предлагают полный набор функций на вершине рынка, где вы в основном найдете стандарты KNX и C-Bus.

Несмотря на то, что с L&RC мы в основном работаем на рынке домашней автоматизации для малых и средних предприятий и жилых домов, системы могут быть воспроизведены для использования в более крупных зданиях и предназначены для интеграции с более сложными системами, а именно с системами управления зданием. Итак, это вторая связь между двумя значками в нашей программе сертификации.

Системы управления зданием более универсальны, и с точки зрения управления освещением и помещением они не обладают такими же специальными функциями.

Для системных интеграторов BMS это может стать проблемой, когда они хотят получить высокие рейтинги в программах сертификации экологически чистых зданий, таких как LEED (Лидерство в энергетическом и экологическом проектировании) или BREEAM. Эти программы сертификации требуют расширенных уровней управления освещением KNX или C-Bus по мере того, как вы поднимаетесь в их рейтинге для сертификатов типа Gold или Platinum. В этом случае BMS EcoXpert будет сотрудничать со специалистом L&RC EcoXpert.

Несколько значков: горизонтальный и вертикальный сценарии

Вот почему подход с несколькими значками программы сертификации EcoXpert так важен. Возможных сценариев несколько: горизонтальный и вертикальный.

Таким образом, прокладывая путь для описанной выше тенденции интеграции, BMS EcoXperts довольно часто решают пройти сертификацию L&RC, чтобы освоить полное интегрированное решение.

В то же время связь между L&RC и подключенной электроэнергией носит горизонтальный характер, поскольку обе они имеют одни и те же целевые рынки в сфере малого и среднего бизнеса (имея в виду, что L&RC тоже жилой) .

Вы можете себе представить, что EcoXpert, подключенный к сети, который хорошо разбирается в электрических распределительных щитах, измерении мощности и поставке интеллектуальных панелей, видит рыночные возможности своих клиентов, которым все больше требуются универсальные интеллектуальные системы. Что может быть более нормальным, чем решение выйти за рамки контроля за распределением электроэнергии и предоставить дополнительные возможности энергосбережения, а также комфорт за счет автоматизации здания, сущности управления освещением и помещением.

Определение помещения и широкий спектр средств управления и технологий в освещении и управлении помещением

В рамках сертификации экологичного строительства вы упомянули управление помещением. Управление освещением и помещением — это одна сертификация, но она состоит из управления освещением и управления помещением. Можете ли вы уточнить?

Jean Commeignes : В конце концов, L&RC действительно объединяет эти две области с управлением освещением, необходимым для получения сертификатов BREEAM и LEED, и управлением помещениями, охватывающими многие функции автоматизации здания на уровне одной или нескольких зон.

Более того, понятие «управление помещением» важно в том смысле, что речь не обязательно идет о типах комнат, которые сразу приходят на ум, таких как переговорная комната в «умном офисе» или комнаты в «умном доме». Комнатное управление подходит для ограниченной части здания, независимо от размера самого здания. Подумайте, например, о вестибюле отеля или открытом пространстве в офисном здании.

Управление помещением состоит из ряда функций, которые управляют энергией и комфортом помещения. Типичные элементы управления помещением включают в себя такие функции, как управление освещением, аварийное освещение (которое требуется по правилам) , обнаружение присутствия людей, управление постоянным и дневным освещением, управление блоком переменного тока, управление солнцезащитным экраном и управление жалюзи.

Комнатное управление подходит для ограниченной части здания, независимо от размера здания

Все эти элементы управления можно разделить на группы. Например, управление температурой включает в себя управление жалюзи и управление HVAC. Или управление блоком кондиционирования воздуха может быть частью управления энергопотреблением. В дополнение к этим логически объединенным кластерам есть специализированные области мониторинга и контроля, такие как качество воздуха, учет энергии или аудио и видео.

Причина, по которой я подчеркиваю это сочетание различных элементов управления и то, как вы можете рассматривать их как кластеры, заключается в том, что у вас могут возникнуть сложные ситуации при управлении помещением.

Для каждого из этих элементов управления и ситуаций EcoXpert должен обладать необходимыми навыками и уметь задавать такие вопросы, как используемые технологии и, таким образом, структурирование конкретного решения для клиента.

Сценарий определяет требуемые наборы навыков и решение, которое, в конце концов, действительно представляет собой широкий спектр элементов управления, которые могут сильно различаться с точки зрения условий, целей и технологий. Если вы просто посмотрите на различные технологии для обогрева или охлаждения, такие как управление блоком переменного тока, охлаждающие балки, радиаторы, фанкойлы и т. д., вы увидите сочетание очень разных технологий, при этом некоторые из них просты в управлении, а другие требуют больше специализации в HVAC.

Возрастающая роль управления активами в зданиях

Управление активами стало третьим столпом управления освещением и помещением. Управление активами в L&RC может включать чиллеры, бойлеры или тепловые насосы, а также всю установку распределения электроэнергии, от среднего напряжения до низкого напряжения, или установку освещения

Это понятно. Несмотря на множество технологий и элементов в L&RC, вы сказали, что энергоэффективность и эффективность эксплуатации являются двумя важными составляющими ценностного предложения L&RC. Если мы посмотрим на наиболее часто используемые варианты использования IoT в эксплуатации, управление активами выделяется. Это также относится к управлению освещением и помещением?

Jean Commeignes : Еще 5-10 лет назад основное внимание уделялось двум столпам: удобству пользователей и эксплуатационной эффективности, которая представляла собой сочетание энергосбережения и эффективности эксплуатации и технического обслуживания здания и его объектов. .

С появлением больших данных, Интернета вещей и других новейших технологий управление активами становится третьим столпом. Это позволяет увеличить срок службы ключевого оборудования, обеспечивает его наилучшую работу и приводит к оптимальной окупаемости инвестиций.

В мире EcoXpert активы могут включать чиллеры, бойлеры или тепловые насосы, а также всю установку распределения электроэнергии, от среднего до низкого напряжения, или осветительную установку. На примере инфраструктуры распределения электроэнергии встроенные счетчики коммутационных устройств позволят контролировать, например, их износ и точно планировать бюджеты на замену.

Благодаря специализированной сети связи DALI каждый светильник контролируется индивидуально, что позволяет планировать не только кампании по замене ламп, но и ориентировать технологии освещения с учетом революционных изменений в этой отрасли.

Мы ориентируемся как на оперативное, так и на профилактическое обслуживание, при этом все зависит от требований заказчика, стоимости активов и, конечно же, выбора бюджета, который может меняться с течением времени.

Экосистема управления освещением и помещением

Какие типы компаний обычно получают значок L&R EcoXpert?

Jean Commeignes : Двумя основными компаниями являются электрические подрядчики и системные интеграторы. Тем не менее, есть различия, среди прочего, в отношении страны.

В Германии, например, подрядчик-электрик прошел обучение KNX в школе и даже на самом низком уровне имеет некоторые навыки KNX . В Южной Европе дело обстоит иначе, и здесь мы видим, что подрядчики по электротехнике стремятся к специализации, чтобы подняться над своим товарным рынком. Другие, опять же в зависимости от страны, ищут больше опыта и дифференциации в области домашней или даже промышленной автоматизации. Подрядчики-электрики обычно предпочитают более простые решения с открытыми технологиями, которые мы им предлагаем.

Основной областью IoT для управления освещением и помещением является домашняя автоматизация с бесконечными приложениями в настоящем и ближайшем будущем: от управления отоплением или кондиционированием воздуха до управления освещением, усиленным революцией светодиодов, до всех возможных приложений, которые подходят конечному потребителю. потребности

Системные интеграторы созданы для настройки, интеграции и разработки программного обеспечения. Иногда они работают напрямую с конечными потребителями или предоставляют свои знания по интеграции и вводу в эксплуатацию подрядчикам по электротехнике. Хотя они, как правило, предлагают высокую степень настройки и индивидуальные решения, они чрезвычайно сложны во времени внедрения, поэтому им требуется в то же время эффективность предварительно настроенных систем и ресурсов для настройки.

Основными сегментами конечных потребителей являются элитные жилые дома, малые и средние коммерческие здания, а при интеграции в BMS, как я объяснял ранее, крупные коммерческие здания. Здесь также мы видим региональные различия в конечных потребителях и типах обслуживающих их партнеров.

Стандарты управления освещением и помещением, а также революционная роль Интернета вещей

Последний вопрос: ваши решения L&RC поддерживают шинные технологии, такие как KNX, C-BUS, DALI и IP. Как бы вы их расположили и какова роль IoT во всем этом и в будущем программы EcoXpert?

Jean Commeignes : KNX – это открытая система, используемая в основном в Европе, на Ближнем Востоке, а теперь и в Азиатско-Тихоокеанском регионе и Латинской Америке. C-BUS — это специализированная система управления освещением, в основном используемая в Азиатско-Тихоокеанском регионе, а также на Ближнем Востоке и в Великобритании и Южной Африке. для интеграции в более крупные системы KNX или C-BUS.

Поскольку все теперь защищено интеллектуальной собственностью, очевидно, что мы и наши партнеры по EcoXpert также поддерживаем это. Что касается Интернета вещей, партнер L&RC выступает интегратором всего на уровне IoT.

Если Интернет вещей окажет влияние на все рынки, основной областью применения L&RC, без сомнения, является домашняя автоматизация с бесконечными приложениями в настоящем и ближайшем будущем: от управления отоплением или кондиционированием воздуха до управления освещением, усиленным светодиодной революцией, для всех возможных применений, которые соответствуют потребностям конечного потребителя.
