Уклон канализационной трубы: минимальный, максимальный

В большинстве случаев канализацию делают самотечной. Это значит, что все стоки уходят самостоятельно, под действием гравитационных сил. Но чтобы они двигались, трубы необходимо укладывать не ровно, а с наклоном, причем с определенным.Каким должен быть уклон канализационных труб и будем говорить дальше.

Ровно канализационные трубы укладывать нельзя

Содержание статьи

  • 1 Для чего нужен уклон канализационной трубы
  • 2 Какой должен быть уклон
    • 2.1 Зависимость от диаметра трубы
    • 2.2 Что делать, если уклон получается больше чем требуется
  • 3 Как выдержать требуемый уклон
    • 3.1 Внутренняя канализация
    • 3.2 Наружная канализация

Для чего нужен уклон канализационной трубы

Все наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.

При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:

Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы.

Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

  • Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
  • Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

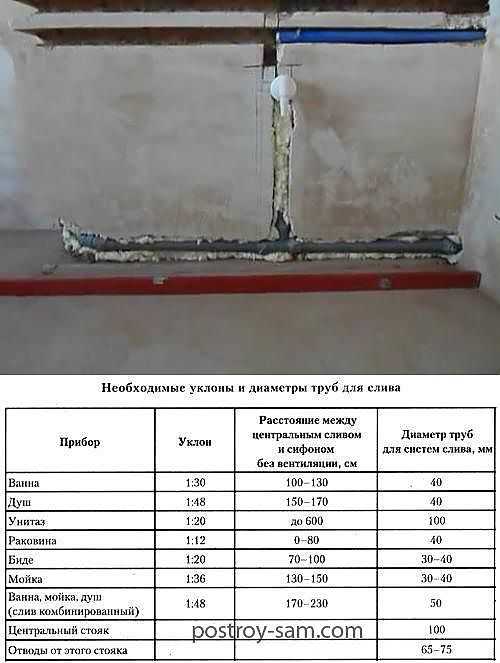

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Совет! При монтаже разворачивайте раструбы канализационных против хода потока. Так меньше вероятность получить подтекающие стыки.

Наружная канализация

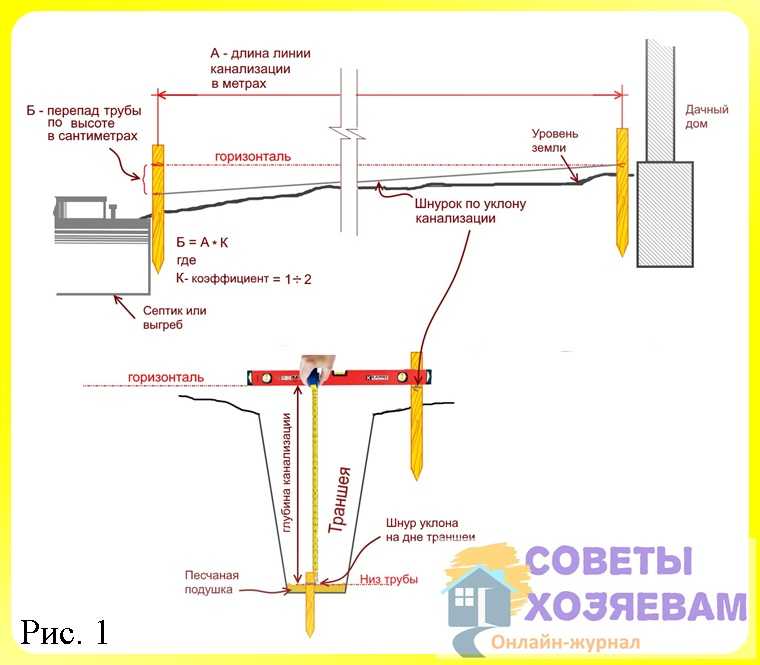

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

нормативы, какой должен быть угол и почему

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Содержание статьи:

  • Что такое угол уклона канализационных труб
  • Как функциональность системы зависит от уклона
  • Какие нормативы нужно соблюдать
    • Особенности внутридомовой канализации
    • Образец проекта внутренней разводки
    • Прокладка наружных труб
  • Как проконтролировать уклон
  • Расчет уровня наполненности магистрали
  • Выводы и полезное видео по теме

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, — возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы — наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр — см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм — от посудомоечной или стиральной техники;
  • D 50 мм — от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм — от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом , результат – специфический запах канализации во всем доме или квартире.

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение — обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2. 04.01-85, наружной — СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности внутридомовой канализации

Существует два варианта – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.

Один из вариантов скрытого монтажа – полное или частичное заглубление в стены. В кирпичных и панельных домах для такого типа маскировки практикуют штробление с последующей отделкой – штукатуркой, гипсокартоном, керамической облицовкой

От вида монтажа, в частности, зависит допустимая длина трубопровода:

  • скрытые линии должны быть не длиннее 10 м;
  • открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.

Несмотря на правильное, с наклоном, расположение скрытых труб с целью технического обслуживания устраивают ревизионные камеры – как на поворотах, так и на протяженных прямых участках магистрали (+)

Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение — монтаж двухраструбных муфт.

В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:

Нормативные значения даны в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров на погонный метр. Например, при монтаже отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на каждый метр) (+)

Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.

Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.

В таблице представлены минимальные значения норм. Существует и максимальный уклон – это 0,15 м/пог.м. Значение актуально для труб различных видов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для должен находиться в промежутке между данными из таблицы и 15 см/пог.м.

Образец проекта внутренней разводки

Проект следует начать с составления схем, чертежей и эскизов с одновременными расчетами, касающимися всех отводов.

Особое внимание следует уделить следующим моментам:

  • расположению труб, фитингов, мест соединений;
  • диаметру труб и соединительных фасонных частей;
  • длине каждого участка до стояка;
  • высоте напольного покрытия или отметке перекрытий, ниш и т. д.

Кроме точных значений замеров следует учитывать допуски: на каждое ответвление магистрали ± 20 см, на длину стояка и отвод ± 1,5 см.

Образец замерной карты для монтажа труб канализации для двух квартир, подключенных к общему стояку. Две части абсолютно идентичны и расположены в зеркальном отражении (+)

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

  • стояка и мойки;
  • ванны и умывальника;
  • унитаза и умывальника.

Также необходимо учесть толщину стены, которая разделяет сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома читайте в .

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям — .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться .

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т.д. (+)

Для наружной канализации используют , их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

  • при D 150 мм – от 0,007 м до 0,01 м;
  • при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Галерея изображений

Фото из

1-ый этап — копка траншеи

2-ой этап — устройство песчаной подушки

3-ий этап — утепление труб

4-ый этап — ввод в резервуар

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расчет уровня наполненности магистрали

Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.

Расчеты производят по формуле:

Y=H/d, где

  • Y — уровень наполненности;
  • H — уровень жидкости в трубе;
  • d — диаметр

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.

В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)

В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более. Только при таких значениях жидкость свободно достигает конечной цели.

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Выводы и полезное видео по теме

Информация из видеосюжетов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

Пример правильно смонтированных труб в санузле:

Подробное разъяснение теоретической части:

Полезное приспособление для соблюдения угла уклона:

Соблюдение норм при расчете угла наклона труб канализации имеет большое значение в технологическом плане. Расчеты лучше выполнять еще на этапе проектирования внутренней разводки или устройства наружного трубопровода.

Если возникают затруднения, рекомендуем обратиться к профессиональным инженерам-проектировщикам.

Есть, что дополнить, или возникли вопросы по определению уклона и разводки канализационных труб? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

Уклон канализационной трубы по СНИП: таблицы, памятка и правила расчета

Устройство сливных коммуникаций только на первый взгляд кажется примитивной задачей, не требующих особых знаний и навыков. На самом деле здесь есть свои тонкости. Самая распространенная ошибка неопытных сантехников – неверно рассчитанный уклон канализационных труб, так называемых «лежаков», при котором сильно снижается эффективность работы системы, а в особо сложных случаях происходит обратный заброс сточных вод.

Содержание статьи

  • 1 Уклон канализации на 1 м: СНиП и общие правила
  • 2 Табличные данные и расчет
  • 3 Заключение
    • 3.1 Похожие статьи

Уклон канализации на 1 м: СНиП и общие правила

В отношении трубопроводов, по которым жидкость (тем более жидкость с твердыми включениями) стекает в централизованную канализацию или септик, действуют определенные правила:

  • уменьшение диаметра трубы требует увеличения ее уклона и при этом меньшего процента заполнения;
  • если диаметр трубы рассчитан неправильно, то правильно выбранный уклон не спасет ее от засорения и недостаточно быстрого стока отходов;
  • увеличение угла наклона труб выше нормального приводит к тому, что вода не успевает смывать органические отложения со стенок, возможно также полное перекрытие зева трубы и срыв водяных затворов.

Таким образом, максимальный и минимальный уклон канализационных труб для самотека (самотечной системы, стока без создания избыточного давления) определяется по таблицам, составленным на основании длительных наблюдений и экспериментов.

При расчетах необходимо учитывать, что, в зависимости от источника справочной информации, угол уклона может даваться в градусах (отклонение осевой линии трубы от горизонтали), миллиметрах на метр длины участка трубопровода или в виде дроби. В последнем случае дробь – это отношение перепада высот на участке трубы к ее длине.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные
150
200
0,008
0,007
70…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, ммДлина участка, ммМинимальный уклонСредний уклонНормальный уклон
501000253035
1101000122020
15010007810
20010005 78

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Заключение

Проектируя канализационную систему в частном доме или квартире, следует не забывать – отказ от соблюдения правил по сохранению правильного уклона трубопроводов приведет к постепенному снижению эффективности системы и необходимости частых ее прочисток.

Расчет уклона дренажной трубы | Simpson Plumbing LLC

(обновлено 22 ноября 2021 г.)

Ничто не испортит день быстрее, чем обнаружение того, что дренажные трубы не сливаются. Будь то в душе или в кухонной раковине, стоячая вода является признаком того, что что-то не так. Обычно это признак того, что в системе есть какая-то блокировка, но виновата может быть и сама сантехника.

Трубы должны иметь небольшой уклон вниз для правильного дренажа. Стандартный уклон составляет от ¼ дюйма до 3 дюймов на фут в зависимости от использования. Для исправной работы сантехники необходим точный расчет. Труба с недостаточным уклоном не будет стекать, в то время как труба со слишком большим уклоном сливает воду слишком быстро, оставляя после себя твердые частицы.

И если твердые частицы не сливаются, рано или поздно вы можете оказаться с засором. Если вы устанавливаете водосточную трубу, вот простой способ рассчитать уклон водосточной трубы. Однако, в зависимости от масштаба проекта, определить уклон намного проще, чем выполнить работу.

Укладка дренажных труб — это работа для профессионалов, но домашние мастера могут попробовать свои силы и в менее масштабных дренажных системах.

Не откусывай больше, чем сможешь прожевать

Прокладка дренажной трубы для водопровода — работа для профессионалов. Это довольно обширная и важная часть сантехники дома. Работа усложняется, если вы связаны с муниципальной системой. Неправильная дренажная работа может вызвать множество проблем с вашей собственностью, включая повреждение фундамента и ландшафта.

Например, если водосточные трубы расположены неправильно, они будут сливать воду в сторону вашего дома. Избыток воды может ослабить фундамент и привести к его наклону или проседанию со временем. Точно так же чрезмерный полив газона из-за плохого дренажа может вызвать проблемы с растениями, такие как грибки и болезни. Должная осмотрительность необходима перед началом любого проекта.

Большинство городов и ассоциаций домовладельцев не будут благосклонно относиться к обширным проектам земляных работ, проводимым своими руками. Тем не менее, хорошо понимать процесс, если вашему сантехнику когда-нибудь понадобится установить новую трубу. Simpson Plumbing может помочь с установкой труб.

Рассчитать уклон для стока дождевой воды

Более разумным проектом для домашнего мастера является установка водосточной трубы, чтобы избавиться от воды где-нибудь во дворе. Тихоокеанский северо-запад известен тем, что здесь выпадают дожди в течение нескольких месяцев. Живете ли вы на юго-западе Вашингтона или от Портленда до Бенда, ваша собственность нуждается в хорошем дренаже. Это предотвратит сырость во дворе или, что еще хуже, под домом.

Возможно, вы уже пытались решить проблему. Иногда все, что нужно, это более длинный водосточный желоб, чтобы отвести воду от дома. Если ваш двор имеет уклон в сторону от дома, достаточно желоба, который выходит на расстоянии трех футов от фундамента.

Бочка для дождевой воды — простое решение для сбора лишней воды, но иногда для работы требуется дренажная труба.

Если все, что вы пробовали, не сработало, возможно, вы задумались об установке трубы или системы французского слива. Если вы планируете использовать любое из этих решений, вам нужно знать, как рассчитать уклон дренажной трубы.

Прежде чем копать глубже 12 дюймов, обязательно позвоните в Центр уведомлений коммунальных служб, чтобы помочь найти подземные линии. Жители Вашингтона и Орегона могут звонить по одному и тому же номеру: 811. Звоните как минимум за два рабочих дня до раскопок. Они отправят кого-нибудь, чтобы отметить места, где копать небезопасно.

Еще одно: не сливайте туда, где не положено или что создает проблемы соседям. Пусть вода из водосточных желобов или других мокрых мест стечет в сухое место во дворе. Если вы сомневаетесь, проверьте коды вашего региона.

1. Измерьте и спланируйте
Первый шаг необходим для определения уклона: Измерьте расстояние дренажной линии. Для того, чтобы сделать точные расчеты, вам необходимо знать точную длину, по которой должна пройти труба. Чтобы найти это, спланируйте маршрут слива, взяв кратчайшее возможное расстояние.

Чем длиннее маршрут трубы, тем более уязвима она к засорению. Запишите любые изгибы и повороты, для которых потребуются определенные детали. Если вы устанавливаете простую дренажную трубу, вам, вероятно, не придется беспокоиться о слишком большом количестве углов.

2. Приобретение труб и материалов
После того, как вы определили маршрут линии, вы можете вычислить длину труб. Когда вы покупаете трубу и необходимые материалы для ее сборки, всегда давайте себе немного больше для работы. Не забудьте включить все соединители труб, чтобы получить правильную конфигурацию.

3. Расчет уклона
Перед размещением трубы используйте эту формулу для определения уклона и создайте следующую диаграмму уклона канализационной трубы:

  • Умножьте количество футов трубы (X) на дюймы вы планируете наклонить линию (Y).
  • Это даст вам разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
  • Пример 1: Если у вас есть 10 футов трубы, и вы хотите наклонить ее на ½ дюйма на фут, ваше уравнение будет 10 x ½ = 5 дюймов. Это означает, что вам нужно будет убедиться, что разница в высоте между началом и концом составляет 5 дюймов.
  • Пример 2: Если вам нужен минимальный уклон (¼ дюйма на фут), ваше уравнение будет следующим: 10 x ¼ = 2 ½ дюйма. В этом случае конец вашей трубы будет на 2 ½ дюйма ниже начала. Это минимальный уклон дренажной трубы. Все, что меньше, снижает эффективность слива и может привести к засорению.

Если вам нужна помощь в определении правильного уклона и положения ваших труб или вам нужна помощь специалиста по их прокладке, обратитесь в Simpson Plumbing. Наши опытные сантехники с удовольствием ответят на ваши вопросы по сантехнике. Мы здесь, чтобы помочь вам позаботиться о вашем доме и убедиться, что ваша сантехника сделана правильно.

Объяснение правильного шага на канализационной линии и сливе в доме

Многие люди, кажется, не знают, какой правильный шаг на канализационной линии или в канализации дома. Термин наклон также часто используется и имеет то же значение, что и шаг. Общепринято, что 1/4″ на фут длины трубы является минимальным для правильного шага на канализационной линии. Более крупные линии, такие как 8-дюймовая труба, фактически требуют меньшего шага из-за большей окружности трубы. Но есть и другие проблемы, связанные с полем, о которых следует помнить.

Участок канализационной линии здания или дома

Большинство канализационных линий домов в Квинсе, Бруклине, Бронксе и Стейтен-Айленде имеют диаметр 6 дюймов, если только они не предназначены для очень больших зданий или для сброса большого количества дождевой воды. В случае 6-дюймовой канализационной линии минимальный рекомендуемый шаг составляет 1/4 дюйма на фут или около одного фута на пятьдесят футов. Иногда условия поля, такие как препятствия для инженерных сетей или отсутствие свободного поля, не позволяют этого сделать. В большинстве этих случаев, если участок трубы установлен без каких-либо провалов (труба с обратным уклоном), канализационная линия должна по-прежнему хорошо функционировать без необходимости какого-либо обширного обслуживания.

Канализационные линии со смолой

Многие люди не понимают, что существует ограничение на максимальное количество смолы в канализационной линии, разрешенное нормами. Управление по охране окружающей среды Нью-Йорка и Департамент строительства Нью-Йорка ограничивают максимально допустимый шаг до 1 фута на каждые 4 фута участка трубы. Ограничение шага предназначено для предотвращения попадания сточных вод с очень высокой скоростью в общественную канализацию и создания помех потоку в общественной канализации. В некоторых случаях это означает, что канализацию дома, выходящую из здания, возможно, придется опустить, чтобы уменьшить разницу высот. В некоторых редких случаях необходимо соорудить стояк на общественной канализации, чтобы уменьшить количество смолы. Стояк представляет собой вертикальное соединение, построенное поверх канализационной системы. Подробнее о подключении канализационных сетей в доме.

Утвержденная Департаментом охраны окружающей среды Нью-Йорка схема стояка

Уклон домашней канализации

Правильный уклон домашней канализации очень похож на домашнюю канализационную линию. Общее правило — 1/4 дюйма шага на фут пробега. Однако в игру вступают некоторые другие проблемы. Чрезмерное количество смолы может привести к тому, что сточные воды в канализации будут течь очень быстро. Возможно, что когда вода очень быстро проходит через сифон или сифон для отдельного сантехнического прибора, это может привести к тому, что вода внутри нижней части сифона будет вытекать, и сифон останется сухим. Сифон без водяного барьера в брюхе сифона может привести к выходу канализационных газов в дом. Рекомендуется использовать законные изгибы, чтобы уменьшить чрезмерный шаг трубы, входящей в канализационный сифон. Другим и более целесообразным вариантом является прокладка дренажной линии с меньшим шагом, чтобы избежать ненужных изгибов.

Уровень помогает обеспечить надлежащий уклон

Еще три момента, которые следует учитывать при установке дренажной трубы внутри здания:

  1. Все сантехнические приборы должны быть закреплены по отдельности, чтобы после выпускного отверстия дренажа существовал гидрозатвор. приспособление. Двойное запирание любого сантехнического прибора не допускается, и все затворы должны располагаться как можно ближе к сантехническому устройству.
  2. Максимальное расстояние по вертикали, которое может пройти дренажная линия от сантехнического прибора до сифона, составляет 48 дюймов. Если установить трубу большей длины, сила сточных вод вызовет вытекание воды из ловушки и устранение водного барьера. Сифон без гидрозатвора позволяет канализационным газам или другим неприятным запахам проникать в здание.
  3. Максимальная горизонтальная длина трубы, которую можно проложить от сантехнического прибора до установки сифона, составляет 24″.

Канализационные и дренажные установки

Все любят экономить деньги и даже делать часть работы самостоятельно. Однако имейте в виду следующие моменты. Канализационные и водопроводные трубы предназначены для того, чтобы служить дольше, чем у большинства людей! При правильной установке они практически не требуют технического обслуживания и работают без использования каких-либо механических устройств.

Мы мало задумываемся о сантехнических системах, потому что обычно они работают бесперебойно. Тем не менее, люди продолжают думать, что небольшие знания в области сантехники позволяют им устанавливать водопроводные системы, включая канализационные и дренажные системы. Типичным результатом является то, что работу приходится делать заново, что стоит дороже, чем ее правильное выполнение в первый раз. Кроме того, во время такой установки возникают проблемы с безопасностью и здоровьем, а также последствия после нее.

Сифон дренажной линии

Наличие водопроводной системы, которая не работает должным образом или позволяет канализационным газам или другим вредным газам проникать в наши дома, безусловно, не стоит какой-либо потенциальной экономии. Наши информативные посты предназначены не как практические руководства, а как полезные инструменты для понимания основных принципов сантехники.

Лицензированные и застрахованные профессиональные сантехники, выполняющие работы, необходимы для долговечной установки сантехники, которая также соответствует требованиям кодекса.

Получите БЕСПЛАТНУЮ консультацию специалиста уже сегодня!

Определите правильную глубину + уклон для французского дренажа.



Теперь вы почти готовы к копанию, копанию траншей и прокладке труб. Но сначала вам нужно использовать свои ставки и струны чтобы выяснить, насколько глубоко вам нужно копать. Для этого вам также понадобится линейный уровень, который доступен в любом магазине. хозяйственный магазин, который висит на веревке.

Все дренажные трубы (за одним исключением) должны иметь небольшой уклон вниз. Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый наклон 1%. Обратите внимание, что я сказал, что дренажная труба должна быть наклонной, а не Французский дренаж. Причина этого в том, что дренажная труба используется для отвода дождевой воды в более засушливые районы или, в конечном итоге, в выход, в то время как французский дренаж используется для сбора избыточной воды с одних участков и последующего рассеивания ее в недрах других. Так что не критично, чтобы дно траншеи с французским водостоком было идеально наклонным, хорошо, если вы можете с этим справиться, но не слишком расстроен этим. Дренажная труба (или дренажная плитка, как ее называют некоторые) будет лежать на гравийной подушке на дне водоема. траншею, и этот гравий очень легко перемещать, чтобы правильно наклонить дренажную трубу.

Вернемся к ставкам и веревкам. Начиная с самой высокой точки запланированной дренажной системы, вбейте кол и завяжите веревку на высоте 6 дюймов над землей. (точка J на ​​схеме ниже)

Протяните эту веревку к столбу на следующем повороте дренажной системы газона. Обратите внимание, что вы должны игнорировать любые короткие боковые ответвления труб на данный момент, см. пример ниже.

Натянув струну вдоль первого участка трубы, повесьте линию на уровне колонны, туго натяните струну и переместите потяните вверх или вниз против этого кола, пока строка не будет ровной. Отметьте это место на столбе карандашом или фломастером. Держать туго натяните нить и завяжите ее на отметке.

В большинстве случаев ваша метка будет на высоте более 6 дюймов от уровня земли. Если нет, продолжайте в любом случае, и это, вероятно, сработает само собой. Если вы не можете выровнять струну из-за того, что земля мешает, вернитесь к исходной точке и переместите струну.

Теперь у вас есть натянутая веревка, которая показывает положение уровня вашего первого участка трубы. (Секция J-K на схеме) Далее вам понадобится калькулятор и рулетка. Измерьте длину веревки от колышка до колышка и округлите ее до ближайшая нога. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы. для достижения уклона 1/8 дюйма на фут. 14 разделить на 8 равно 1,75 дюйма или 1-3/4 дюйма.

Сделайте новую отметку на втором кольце на этом расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень. Теперь привяжите новую нить в эту новую метку и растяните ее до следующего поворота в вашей дренажной системе, как мы сделали выше. Отметьте, где струна ровно, как указано выше, и привяжите нить на этой отметке.

Здесь мы должны иметь дело с одним исключением наклона трубы, о котором я упоминал во 2-м абзаце. На примере, секция K-L должна быть установлена ​​ровно (без уклона), потому что это соединитель для двух отдельных дренажная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с 2 или более «зубцами», соединенными с «ручку» следует оставить на поперечной трубе, соединителе зубцов и рукояти, уровне.

Привяжите новую веревку к отметке уровня и протяните ее до следующей стойки в системе и отметьте позицию уровня. Снова свяжите струны на уровне, измерьте длину, разделите на 8 и отметьте глубину наклона ниже отметки уровня. На нашем примере показано ниже это означает, что секция LM имеет наклон 15/8 = 1-7/8 дюйма.

Продолжайте повторять эту процедуру, пока не достигнете конечной точки вашей дренажной системы, обычно на улице или канаву, где будет виден конец дренажной трубы.

Растянув эти струны и отметив глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба. быть, и как глубоко вы должны копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте то место, где вы хотите дно вашей водосточной трубы установить на отметку глубины уклона — запишите это число. При сливе в берег ручья или канавы обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра для дворов с крутым уклоном возле бордюра или в нижней части бордюра для дворов с пологим уклоном (необходимо будет прорезать бордюр здесь и это сложно сделать). В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные ставки).

Это измеренное расстояние (60 дюймов в примере) указывает вам расстояние от нижней части французского дренажа до нижней колонны на каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы можете найти расстояние, которое вы должны копать на каждом столбе (24″, 33″ и 54″ в нашем примере).

Помните, что уклон 1/8″ на фут является минимальным. В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать копать очень глубокие французские дренажи. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы чтобы он был мельче. Если мы хотим вырыть около дома всего 20 дюймов в глубину, то переместите верхнюю струну выше на стойке, чтобы разница между исходной глубиной и желаемой глубиной (54–20 дюймов = 34 дюйма). Поскольку изначально струна находилась на высоте 6 дюймов от земли. теперь он будет на высоте 6 дюймов + 34 дюйма = 40 дюймов от земли. Затем, когда вы отмерите 60 дюймов вниз от веревки на столбе, вы получите глубину траншеи. желаемых 20 дюймов.

Теперь вернитесь во двор и найдите склоны для оставшихся боковых ветвей. Имейте в виду, что боковые ветви будут подниматься вверх, новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P будет на 1-1/8 дюйма выше в точке P, а ветвь L-Q будет такой же, как и секция L-K, потому что она соединительная труба.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
