Угол наклона крыши, Какой выбрать угол крыши. Статьи компании ««ПП Будпостач газобетон, дом из газобетона, газобетон цена, газоблок цена, газоблоки Киев,газоблок»»

Строительство крыши – это последний этап возведения дома. Но не менее важный, чем возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно встретить только у многоэтажек. Коттеджи и частные дома венчают скатные крыши. А одним из главных расчетных показателей при строительстве дома строители считают угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

Виды крыш и их зависимость от угла наклона.

В зависимости от устройства кровли выделяют несколько видов крыш:

Односкатная крыша. Крыша представляет собой наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
Сводчатое перекрытие. Подобные крыши делаются только из кирпича или камня. И так, как являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
Многощипцовые крыши. Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши зеленую кровлю. Но вот осадки такую крышу могут попортить. Поэтому полностью плоские крыши делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать в них при тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

Природные факторы. Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку почти в 5 раз. Но и незначительный угол также может сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки покрытия и легко сорвать крышу. Атмосферные осадки также разрушительно могут действовать на эксплуатационные характеристики крыши. А вот с помощью грамотно подобранного уклона можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше. .

Угол наклона крыши из металлочерепицы
Строительными нормами определены минимальные показатели уклона для каждого кровельного материала. В них учли наклон крыши и снеговые нагрузки, а также ветровые показатели. Например, для кровли, выполненной из черепицы, минимальный рекомендуемый угол ската крыши — 22 градуса, для шифера – 30 градусов.

Таким образом, очевидно, что если вы собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов — в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона крыши есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала ( и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.

Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если уклон будет меньшим, то в стыки буде забегать вода, забиваться снег, а значит, будет уменьшаться срок эксплуатации самой кровли.

Дом с большим наклоном крыши — фото

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

Черепица. Сегодня пользуется почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало Но этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
Кровельные панели. Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
Металлопрофиль. Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и размер и направление волн. Производители дают гарантию на этот материал сроком на 75 лет.
Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки влагоустойчивым и морозостойким герметиком. А также размер нахлеста листов при монтаже кровли из этих материалов зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно рассчитать величину, выбрать нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет.

Какой выбрать угол крыши.

Уклон крыши – это один из важнейших параметров, который должен закладывается в строительное проектирование. Конечно, напрямую зависит он от тех самых климатических условий в которых находится строение и используемого материала. Если сезонный уровень осадков достаточно велик, мы имели ввиду в плане снега, значит, сильные нагрузки приходятся на кровельный материал. Поэтому поводу угол крыши должен быть как можно больше. Например, на севере страны снеговой покров весит до 200 килограмм на м². Это значит, что кровля нуждается в более прочном материале.

Приведем пример «альпийских домиков». Их строят, потому что в определенных местах планеты приходится на себе принимать огромную снеговую нагрузку. Скаты крыш делают почти до самой земли, что хорошо позволяет талые воды отводить на нужное расстояние без каких-то дополнительных проблем. Достаточно рационально используют высоту здания, здесь эксплуатируются все возможные ярусы, так как это дает возможность увеличить полезную площадь. Как правило, при уклоне крыши в 45° нагрузку снега можно не считать, ведь она считается «самоочищающийся». Снег, падая на крышу под собственным весом просто скатывается вниз, поэтому осадков в таком регионе падет много, а крыша будет чистая все время.

Сомневаетесь, какой выбрать цвет крыши? Тогда советуем прочитать статью и выбрать для себя что-то подходящее.

Угол наклона крыши

Угол наклона крыши, минусы.

Первое, чем больше уклон, тем больше нужно кровельного материала. Правда это не самое страшное, страшнее всего, что при большом угле крыша менее надежная, а это значит надо дополнительное крепление. Поэтому как мы видим, проектировщиком крыши быть не так-то и легко.

Конечно, не только климат влияет наугол наклона крыши, но и кровельные материалы естественно. Каждый отдельный кровельный материал рассчитан на определенный угол наклона, так как деревянная крыша просто напросто может не выдержать нагрузку от кровли. Поэтому здесь тоже нужно быть внимательным.

Еще достаточно большое влияние оказывает тип крыши. Эксплуатируемая она будет, или не эксплуатируемая. Неэксплуатируемая – это когда происходит перекрытие последнего этажа, где находятся несущие конструкции или кровля. К такому типу отнесем плоские кровли (угол наклона не больше 2%) или обычные кровли, где угол наклона не больше 7%.

Скатные крыши.

В таком виде крыши могут присутствовать четыре, два, или один скат. Если у нее совмещенные скаты, значит это еще более сложная конструкция. Наконец-таки последняя разновидность – это шатровая крыша. Здесь все скаты одинаковой формы, а угол заложения составляет квадрат. Если у крыши сложная форма геометрии, ее также называют многощипцовая.

Скатная крыша очень хороша, так как помещение под крышей использовать можно для бытовых нужд или даже как жилое помещение. Здесь делают мансарды или, в крайнем случае, чердаки.

Вы когда-нибудь читали что-нибудь про узлы кровли? Очень важная статья для тех, кто собирается строиться.

Уклон ската крыши для различных маиериалов.

Если у вас сложная вальмовая или многощипцовая кровля, значит, выбирают гибкие или пластичные материалы – различные битумные покрытия, металлочерепица, профнастил или оцинкованное железо. Для простейших конфигураций хорошо подойдут, те материалы, которые были перечислены выше, но и более-менее простые – черепица или шифер.

Угол ската крыши

Шифер достаточно тяжелый, поэтому сейчас мало его кто использует. Здесь нужны более мощные несущие конструкции. При таком устройстве угол ската крыши по правилам быть должен30-60°.

Битумные материалы – еврочерепица и рубероид. Стоимость не дорогая, и установка легкая, но долговечность относительно остальных видов небольшая. Кстати, при скатной крыши под рубероид и еврочерепицу обязательно нужна сплошная обрешетка. Для устройства такой кровли по норме уклон должен составлять 8-18°.

Достаточно легкая установка крыш из всех видов металла, за исключением кровли из стали. Вся сложность в том, что для исключения коррозии металла нужно уметь ее правильно устанавливать.

Наклон крыши из асбоцементных листов, металлочерепицы либо что-то на подобии таких материалов составляет 14-60°.

Наверное, многих интересует про монолитную кровлю, а точнее какой угол крышибудет в данном строении. Скажем одно, что устроить с такого материала крышу почти невозможно, так как будут стыки между определенными элементами покрытия. Поэтому они и влияют на углы наклона. В таких местах всегда появляется коррозия.

Если угол маленький, ветром в швы будут заноситься семена растений и листья. Когда намокают, значит начинают прорастать, разбухают при этом раздвигая все существующие компоненты кровли. Данные крыши не делают в 20-25 градусов, так как именно в таком диапазоне благоприятный момент для залежи снега зимой, да и крыши нагрузку ветра переносят посредственно.

Что в итоге?

Правильно установленная и спланированная кровля путь будет не дешевая, но самое главное, что она в будущем вас защитит от климатических капризов. Мы все знаем, что конструкция крыши очень сложная штука, и самому браться за проект не стоит, когда этого ни разу не делал. Причем правильно подобранный угол наклона играет огромную роль не только в сроке службы крыши, но и целого дома.

Угол наклона односкатной крыши.

Угол наклона такой крыши зависит от двух основных параметров:

Климатической зоны.
Выбранного материала для крыши.

Наиболее оптимальным вариантом в средних широтах является наклон в 20-30 градусов. Если зимой возможны серьезные снеговые нагрузки, то угол наклона рекомендовано делать не менее 45 градусов. А вот если снег будет хорошо сдуваться с крыши ветром, то возможно уменьшение наклона.

Односкатная крыша своими руками, выполненная из различных материалов, будет иметь разные углы наклона:

крыша из рубероида – 5-10 градусов,
из профнастила – от 8 до 20 градусов,
из металлочерепицы – 20-30 градусов,
из шифера – 20-35 градусов,
для фальцевой кровли необходим наклон 18-30 градусов.

Угол наклона нельзя выполнять менее рекомендуемого, иначе в сезон дождей вода будет затекать под стыки конструкции, а в зимний период — большой объем снега, скапливающийся на крыше, может попросту ее продавить. Внизу показана схема обустройства односкатной крыши:

Какие материалы и инструменты потребуются.

Для обустройства несущих конструкций кровли – деревянные брусья, размером от 120х120 мм до 150х150 мм.
Для выполнения обрешетки – доски.
Кровельный материал (профнастил, металлочерепица, шифер и т.д.) и к нему – крепежные элементы.
Материалы для тепло- и гидроизоляции.
Инструменты – ножовка, топор, острый нож, гвозди (100 или 80) или специальные кровельные саморезы, молоток, степлер и скобы к нему.

Зная метод укладки покрытия, можно еще перед покупкой прикинуть количество необходимого для крыши материала. Ведь кровлю, как правило, выполняют внахлест, следовательно, зная размер перехлеста, нужно просто перемножить его на число таких накладываний. В итоге, сложив площадь покрытия с полученным результатом, можно безошибочно определить количество требуемого материала, причем полученный результат необходимо всегда округлять в большую сторону.

Для определения числа листов перекрытия, длина ската крыши делится на рабочую длину кровельного листа. Длину и количество в ряду листов высчитывают методом прибавления 3-х величин: перехлеста по вертикали, карнизного свеса и длины ската.

Норма крепежных элементов, необходимых для кровли, рассчитывается просто: на каждый ее квадратный метр берется 7-8 штук гвоздей или кровельных саморезов.

Приобретая гидроизоляцию, помните, что ее укладывают внахлест на 15-20 см. Значит, при длине рулона в 75 м, на стыковку из них пойдет 10 метров. Швы будут закрепляться специальным скотчем. Поделив площадь кровли на 65 м2, получим требуемое число рулонов изоляции.

Необходимое количество теплоизоляционного материала рассчитывается так: смотрим вначале, на сколько метров квадратных рассчитана его упаковка. Прибавляем 10 % к этому числу на стыки, а затем общую площадь кровли делим на полученный итог.

Технология монтажа односкатной крыши.

Итак, необходимый угол наклона крыши определен, рассчитано и закуплено требуемое для нее количество материала, осталось дело за главным — собрать всё это в одну конструкцию. Нижеприведенная пошаговая инструкция поможет вам изготовить всё быстро и без проблем.

Необходимый наклон крыше придается при помощи закрепления на противоположных стенах дома мауэрлатов (направляющих балок, выполненных из брусьев 15х15 см). К стенам их крепят, используя анкерные болты. Если стена кирпичная, под мауэрлат для гидроизоляции кладется рубероид.
В мауэрлате, через каждые 60-80 см вырубливаются гнезда для стропил, которые крепят к мауэрлатам шиферными гвоздями. В стропильной системе односкатных крыш применяется брус 5х15 либо 6х20 см. Стропила обязательно выносятся за границы стены на 25-50 см – для защиты ее от осадков, а перпендикулярно им крепятся вертикальные брусья в качестве основы для будущей обрешетки (читайте более подробно: Стропильная система односкатной крыши).
У стропильных ног должен быть равный угол наклона, а при длине стропильной ноги свыше 4,5 метров, ее необходимо укрепить специальными стойками, опирающимися на балки и укрепляющимися раскосом.
Затем непосредственно на стропильные ноги – сверху — укладывается слой гидроизоляции (рубероида или пленки, толщиной от 150 микрон), рулон которой разматывают и настилают поперек ската до нужной длины. Последующие полосы укладываются на предыдущие с нахлестом от 10 см, а их стыки проклеиваются специальной лентой. Крепят полосы скобами степлера либо особыми гвоздями, имеющими круглую головку. Помните, что между слоем гидроизоляции и кровельным материалом обязательно требуется оставлять зазор для вентиляции размером до 5 см.
Опорой для дальнейшего выкладывания кровельного материала, а также для дополнительного закрепления уложенной гидроизоляции служит обрешетка, которую выполняют следующим этапом. Под жесткие материалы делают обрешетку, имеющую максимальный шаг в 15 см, а под мягкую кровлю она выполняется сплошной с применением ОСБ — плит либо досок.

Доски для обрешетки берутся размером 2,5х15 см. Они должны быть хорошо просушенными и ровными, с необрезных досок необходимо снимать кору.

Все материалы для обрешетки и стропильной системы заранее обрабатываются специальными защитными средствами против возможного возгорания, появления грибков, плесени или насекомых. Места всех стыков обрабатывают дополнительно.
Далее производится монтаж финишного покрытия. Листовой материал кровли укладывают от низа ската вверх, причем первый лист – у фронтонного свеса. Рядом устанавливают внахлест еще листа 2-3, а потом выполняют второй ряд, который кладется на первый внахлест. При этом устанавливают два верхних листа, а потом – один нижний.

Вертикальный размер нахлеста в зависимости от кровельного материала должен быть 12-20 см, по горизонтали он составляет одну волну. Боковые части у верхних и нижних слоев должны совпадать. Листы шифера разрезаются дисковой пилой либо ножовкой, а его срезы обязательно закрашиваются. Торцы крыши прикрываются ветровыми досками.

Как рассчитать угол наклона крыши в зависимости от видов материала.

Как рассчитать угол наклона для будущей крыши? На самом деле его нужно проектировать еще задолго до того, как будет производиться строительство фундамента. Ведь от угла зависит не только внешний вид дома и надежность крыши, но также и количество средств, которые вы потратите.

Факторы, влияющие на выбор уклона

Расчитываем углы с помощью программы archicad

Существует 4 основных типа крыш в зависимости от угла наклона:

3-10° — плоские.
10-30° — пологие.
30-45° — скатные.
45-60° — высокие.

Уклона в 0° не существует, т.е. его не делают по той причине, что с совершенно горизонтальной поверхности не будет скатываться дождевая вода, а в растаявший снег может привести к очень большим проблемам.

Перед тем как рассчитать наклон, нужно проанализировать характеристики погодных условий местности. Осадки в виде снега и дождя могут создать немало неприятностей в виде протечек и даже таких аварийных ситуаций, когда от тяжести наста крыша и вовсе проваливается. Поэтому для достижения эффекта «самосвала» рекомендуется планировать крышу с углом больше 45°. Ветер также оказывает определенное влияние на прочность кровли. Логично, что более пологие крыши испытывают меньшую нагрузку. Однако если угол скатов будет составлять меньше 11°, то при сильных порывах ветра существует если не риск срыва кровли, то «разбалтывание» стропильных крепежей.

Все эти факторы нужно обязательно учитывать. Они же помогают понять, как рассчитать угол крыши так, чтобы она и выглядела на «отлично», и была надежной. Например, если в вашей местности не наблюдается сильных ветров, то рекомендуемый наклон колеблется от 35 до 40°. А в тех районах, где постоянно «ветер в ушах свистит», не стоит делать скаты больше 15-20°.

Как рассчитать угол наклона крыши в зависимости от кровельного материала?

Процесс строительства каркаса крыши

При возведении кровли огромную роль играет выбор материалов. Их достаточно много, и все они очень разные. Поэтому остановимся на нескольких основных видах.

Такая популярная сейчас металлочерепица имеет немалый общий вес. Поэтому в зависимости от погодных условий нужно постараться сделать как можно меньший градус уклона скатов. Преждевременное разрушение кровли могут вызвать сильные ветра, которые во много раз увеличивают давление покрытия на стропила. Для металлочерепицы желательно создавать уклон не менее 14°, оптимально — 22°. Именно при таких параметрах в стыках не будет скапливаться талая и дождевая вода.

Если вы планируете покрыть крышу мягкой черепицей, то минимальный наклон должен быть не менее 11°. Однако под такой материал нужно дополнительно создать сплошную обрешетку.

Также очень распространено и покрытие кровли профнастилом. Популярность ему обеспечили отличные эксплуатационные характеристики, сравнительно небольшой вес и легкость монтажа. Производители рекомендуют создавать минимальный угол наклона в 12°.

И последние из самых распространенных сейчас видов кровельных покрытий — это мягкие материалы. К ним относятся рубероид и различные полимеры. Особенность этих материалов в том, что они могут быть настелены в несколько слоев. В основном рекомендуются значения от 2° до 15°. Например, для трехслойного покрытия оптимальный уклон составляет 2-5°, тогда как для двухслойного — до 15°. Ну и конечно, вас наверняка интересует расход материала в зависимости от величины угла между скатами. Так вот, чем более плоской будет крыша, тем меньше будут и ваши затраты.

Полезные советы по выбору кровельного материала

Если вы выбрали для покрытия профнастил, следует помнить, что стыковые швы в обязательном порядке должны быть загерметизированы.

Если угол будет от 10°, то для рулонных материалов нужно будет использовать защитное покрытие, и обычно это покраска. Также во избежание неприятностей нужно будет сделать битумную гидроизоляцию. Если угол совсем небольшой (в пределах 10°), то делать кровлю можно даже с применением гравия или каменной крошки.

В заключение можно сказать, что наиболее оптимальным углом скатов является теоретическое значение от 9° до 60°. Однако на практике обычно рассчитываются крыши с углом от 20° до 45°.

Угол наклона двухскатной крыши.

Угол наклона скатов двухскатной крыши может колебаться от 5 до 60 градусов и зависит от снеговой нагрузки и вида кровельного материала. При больших снеговых нагрузках угол наклона крыши должен быть достаточно большим и может колебаться от 45 до 60 градусов.

При выборе угла наклона двухскатной крыши необходимо учитывать, что чем круче крыша, тем больше потребуется кровельного материала и, следовательно, стоимость строения увеличится. В регионах, где часто дуют ветра, угол наклона крыши делают небольшим. Угол наклона крыши существенно зависит от типа кровельного материала. Штучные кровельные материалы, например черепица, используют на скатах с углом наклона не менее 25 градусов, иначе дождевая вода будет просачиваться в местах стыков плиток.

Высоту конька крыши при выбранном вами угле наклона крыши можно вычислить по известному из школы тригонометрическому выражению для прямоугольного треугольника.

tgA и sinA можно найти по таблице Брадиса, но чтобы Вам не затрудняться с поиском, я привожу в таблице 1 значения тангенсов и синусов в диапазоне углов от 5 до 60 градусов.

Таблица 1

Угол наклона крыши, градусы	Тангенс tgA	синус sinA
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1,0	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

По этой же формуле можно произвести расчет угла наклона крыши при выбранной высоте конька.

tgA = Нк/(Lпр/2)

Округлив полученную цифру, по таблице 1 можно найти искомый угол наклона крыши.

Пример расчета высоты конька и длины стропил для дома с длиной пролета (ширина дома) размером 6 м и угле наклона скатов двухскатной крыши равном 35 градусам.

Определяем высоту конька крыши

Нк = Lпр х tg 35 = 3 х 0,7 = 2,1м

Длина стропил

Lc = Нк/ sin 35 = 2,1/ 0,57 = 3,68 м.

Угол наклона крыши

Расчет угла наклона крыши – задача непростая и довольно-таки важная как с архитектурной, так и с технической точки зрения. Обычно угол наклона крыши колеблется от 10 до 45 градусов, однако бывают и редкие исключения – некоторые крыши делаются с углом около 60 градусов.

Чаще всего крыши дома делают скатными. В чем особенность скатных крыш? Их угол наклона обычно не меньше 20 градусов. Такой наклон позволяет соорудить вам под крышей мансарду или чердак.

Угол наклона крыши зависит от вашего климата. Если в вашей местности выпадает большое количество осадков , а нас больше всего волнует снег, то надо выбирать угол наклона побольше – так давление снега на крышу будет наименьшим. При 45 градусах его почти нет- под таким углом снежные массы скатываются. Такой угол также не позволяет влаге проникать на чердак. Чем больше угол – тем больше места у вас будет на втором этаже (на чердаке или мансарде). Кстати, необходимо учитывать то, что чердачное помещение должно быть не ниже полутора метров (следуя из простой техники безопасности). Однако, чем больше угол наклона, тем больше вам придется тратить материалов (и соответственно денег на них), увеличивается давление ветра.

Архитектора советуют выбирать оптимальный угол наклона крыши – 30 градусов. Для сброса атмосферных осадков – 41 градус.

От угла наклона крыши зависит, какой материал следует применять при работах. Если конструкции дома надежны и вполне могут выдержать нагрузку, то застройщик может выбрать для покрытия своего дома асбоцементную, керамическую или песчано-цементную черепицу. У такого покрытия есть свои плюсы – оно недорогое, обладает хорошим качеством, его цветовая гамма придаст вашему дому индивидуальные черты, однако при всем этом оно имеет значительный вес. Черепицу используют с углом ската не менее 25 градусов, чтобы дождевая вода не просачивалась на месте стыков плит.

Частные дома, чаще всего, имеют двухскатную крышу с разными углами наклона. Для такого дома надо выбирать стальные оцинкованные листы, керамическая, цементная и металлическая черепица, плоские и волнистые асбестоцементные плиты.

Также необходимо уберечь доски крыши от гниения. Это делается простым способом — провентилировать чердачное пространство. При этом опорные брусья располагают выше чердачного перекрытия и укладывают на гидроизолирующие прокладки.

Как рассчитать крышу вашего дома.

Крыша — это верхний ограждающий элемент здания, предназначенный для защиты от осадков, противостояния солнцу и ветру, а также химической и радиационной опасности. Помимо этого, крыша должна иметь доступ, позволяющий в период эксплуатации ее ремонтировать. Метод расчета крыши дома зависит от архитектурной формы, которая бывает чердачной либо совмещённой.

В первую очередь рассчитывают угол наклона кровли. Он может лежать в диапазоне 11—70 градусов, однако видится нецелесообразным делать его больше 45 градусов. Для условий с тёплым и сухим климатом, угол наклона не стоит делать слишком большим. Если же зимы чаще всего снежные и холодные, то, выбирая угол наклона в 45 градусов, вы избавитесь от снежной нагрузки, однако усилите давление ветра, что потребует укрепления обрешётки и стропил. Помимо этого, изготовление крыши с большим уклоном потребует большее количество кровельных материалов.

Как рассчитать крышу, когда у вас имеется лишь проекция крыши (вид сверху), а располагать саму крышу планируется под углом? Здесь нам пригодится старая добрая геометрия. Всю площадь крыши разобьем на отдельные геометрические объекты. Скорее всего, это будут трапеции, треугольники, редко прямоугольники или параллелепипеды. Нужно будет по соответствующим формулам посчитать площади каждого из этих элементов. Затем учтем то, что крыша обычно не ровная, а значит, каждая из этих фигур еще имеет наклон относительно линии земли. Поэтому необходимо каждый элемент перемножить с косинусом угла наклона элемента крыши. Наконец, все это складываем и получаем площадь крыши. Также можно рассмотреть сад на крыше и знать всё про ремонт кровли крыши.

Следует помнить, что расчет площади крыши делают по карнизным свесам, а не по краям строения– такова технология покрытия крыши. Также не забывайте, что любой кровельный материал кладут внахлест, следовательно, у вас будут обрезки и пересечения, что приведет к увеличению площади. Поэтому имеет смысл брать запас по материалу в 10-20 процентов (10 – если крыша у вас не слишком сложная, 15-20 – если углов и переходов довольно много).

Если дом двускатный, то вопрос, как рассчитать крышу дома, решается очень просто. Если обозначить угол наклона через X, половину покрываемого пролёта – через Y, а высоту крыши через H, то справедлива формула tg X = H / Y. Зная Y и H и воспользовавшись таблицей Брадиса либо калькулятором с обратными тригонометрическими функциями, можно легко найти X. Это значение будет равным arctg (H / Y). Площадь каждого ската считаем, перемножив Y и длину крыши.

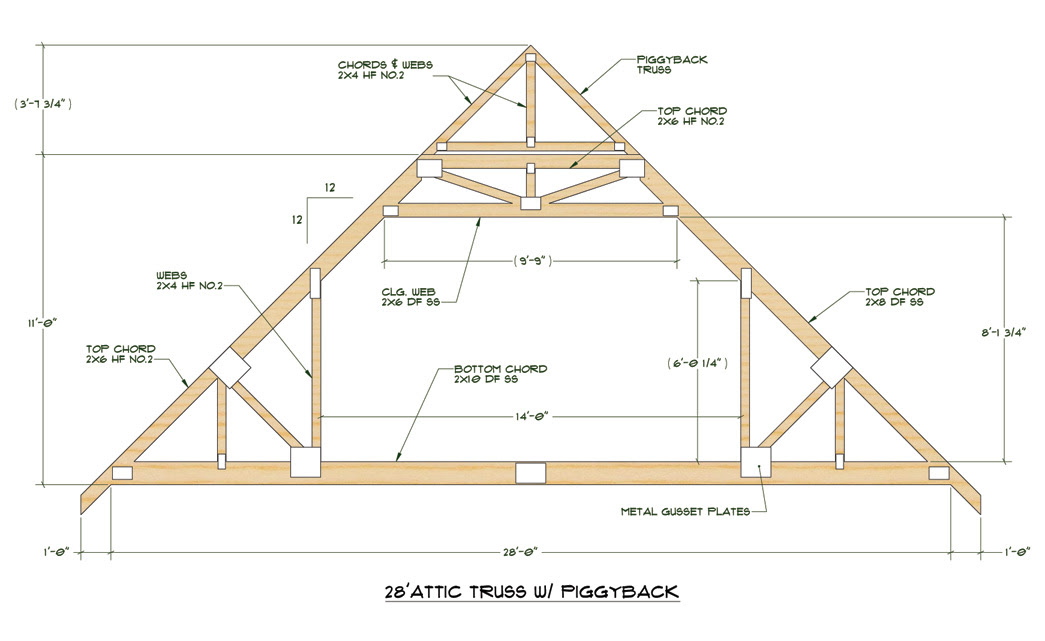

Конструкция мансардной крыши.

Мансардная крыша – выгодный способ экономно расширить метраж полезной площади в вашем доме, а от ее вида и формы зависит количество метров этого дополнительного жилого помещения.

Геометрия конструкции мансардной крыши может быть симметричной и несимметричной, ломаной, треугольной, располагаться по всей площади здания или занимать только его часть. Количество полезной площади больше, если выбор пал на ломаную крышу: сокращается площадь «мертвых зон», в то время как прямая крыша значительно ограничивает выгодное использование дополнительных метров. Наиболее часто используется конструкция мансардной крыши, которая основывается на верхних и нижних треугольных фигурах. Верхние треугольники могут конструироваться как по висячей, так и наслонной схеме, а вот нижние – только на наслонной. Основой верхних скатов служит равнобедренный треугольник, а нижние скаты основываются на двух прямоугольных треугольниках.

Конструкция мансардной крыши с опорой основания стропил в мауэрлат и висячими и напольными стропилами. Также важн знать про строительство крыши своими руками, в том числе и одулиновые крыши.

Возведение такой крыши начинается с установки двух прямоугольных треугольников, усиленных схватками, вдоль несущих стен. В качестве стоек для стен мансарды служат длинные катеты треугольника. По висячей схеме выполняют стропила из прямоугольных треугольников. Потолочной балкой мансарды служит основание равнобедренного венечного треугольника, состоящего из висячих стропил. Это основание или затяжку подвешивают на бабку для исключения ее прогибания.

Мансардная крыша с наслойными и висячими стропилами и выносом основания стропил за стену. Если вынести гипотенузу треугольника за пределы стен, можно увеличить карнизный свес. В этом случае стропильную ногу упирают не в мауэрлат, а в балку перекрытия, а стропила необходимо усилить подстропильной ногой или подкосом. Для того, чтобы разгрузить стропильную конструкцию мансардной крыши, нужно нижние наслойные стропила усилить стойкой, верхний конец которой будет упираться в пересечение стропильной ноги и подкос, а нижний конец — непосредственно над несущей стеной в балку перекрытия.

Конструкции мансардной крыши отличаются между собой в силу тех нагрузок, которым они подвергаются как сверху, так и снизу, так как теплый воздух поднимается вверх и оседает в виде конденсаторной влаги на крыше изнутри. Поэтому при возведении мансарды обязательно нужно следовать правилам сохранения теплоизоляции, пароизоляции и гидроизоляции.

Расчет угла наклона крыши — что необходимо учесть?

Определяясь с внешним видом будущего дома, каждый человек сталкивается с необходимостью выполнить расчет угла наклона крыши, с помощью которого можно добиться правильного сочетания всех размеров здания. Низкая или, наоборот, высокая крыша может кардинально изменить внешнее восприятия любого здания, украсив или обезобразив его.

Несомненно, лучше поручить решение данного вопроса профессионалам, которые выполнят для вас проект будущего дома в полном объеме. Если же вы хотите справиться с этим сами, вам будет интересно узнать, что существует несколько подходов к решению этой задачи, каждый из которых основывается на определенном приоритете.

Способы расчета:

1. Есть определенная закономерность архитектурного построения здания, при котором расчет угла наклона крыши определяется отношением высоты крыши к ширине дома как 1:3. Этот способ определения угла крыши очень приблизительный, так как не учитывает ни выбор кровельного материала, ни ветровые и снеговые нагрузки в данном регионе;

2. Математический подход определения угла наклона. Данный способ подразумевает выполнение расчета с помощью специальной таблицы, в которой указаны градусы уклона, проценты уклона и коэффициент подъема конька, на который умножается длина горизонтальной проекции ската крыши.

3. Часто определения угла наклона крыши связано с выбором кровельного материала. Объясняется это тем, что разные кровельные материалы имеют различные рекомендованные углы укладки, при которых обеспечивается максимальная герметичность крыши. Несомненно, нельзя выполнять расчет угла наклона крыши, исходя лишь из того, что вам нравиться, скажем, металлочерепица. Просто нужно учитывать это при определении уклона крыши.

Профессиональный подход к определению угла наклона крыши основывается на использовании расчетных снеговых и ветровых нагрузок, которые строго индивидуальны для каждой местности. Чем выше значение таких нагрузок, тем больший уклон крыши рекомендуется делать в доме, так как в этом случае снег не будет задерживаться на поверхности крыши и значительно снизит нагрузку на стропильную систему, а значит – и на стены здания. Если вы не являетесь специалистом-строителем, просто возьмите лист бумаги, линейку и карандаш, и, воспользовавшись всеми перечисленными подходами, начертите насколько вариантов дома, выбрав из них самый оптимальный во всех отношениях.

Влияние увеличения наклона крыши:

Положительные факторы

Проливаясь на крышу под большим углом, дождь практически не попадает между её покрытием, не встречая на своём пути преград для стока воды. Выпавший снег не задерживается на крутой кровле, и при углах более 45% снеговая нагрузка, в отличи от мягкой кровли, не учитывается. Основная нагрузка на материал покрытия действует в направлении стока воды, исключая необходимость дополнительного крепежа. Появляется возможность размещения мансард с большей площадью.

Отрицательные факторы

Увеличение расхода строительных материалов. Например, по сравнению с плоской крышей количество материалов возрастёт в полтора раза, если угол кровли 45 º и в 2 раза, если угол 60 º. Соответственно это приведёт к увеличению веса покрытия и несущих конструкций. Также, за счёт увеличения парусности, возрастёт и ветровая нагрузка на крышу. В результате прироста площади кровли, увеличится объём выпавших на неё атмосферных осадков, и возрастание скорости стока воды, за счёт увеличения угла крыши. Увеличение объёма стока, непременно, создаст трудности с отведением воды и может потребовать многоярусного водоотвода.

Окончательный оптимальный уклон кровли предстоит выбрать или рассчитать домовладельцу. Поэтому вполне естественен вопрос, как посчитать уклон кровли, что это такое и в чём он выражается? Отношение высоты конька крыши над перекрытием к половине ширины здания, называется уклоном кровли. Если конёк смещён, относительно середины здания, то его можно определить отношением высоты конька к расстоянию, перекрываемому данным участком кровли, от конька до стены здания.

Определение уклонов и использование таблиц

Например, при ширине здания 8 м. и высоте конька 2 м. уклон будет равен 2:4 или 1/2=0,5. Для того чтобы рассчитать уклон в процентах, полученную величину умножают на 100, то есть, в нашем случае, она равна 50%. Иногда угол выражают в градусах, отображая реальную величину угла между стропилом и перекрытием. В результате этого, один и тот же уклон кровли может быть выражен в трёх единицах: в градусах, в процентах и в отношении. Из-за этого довольно часто возникают путаницы и ошибки, как у строителей, так и у самих составителей инструкций. Зная геометрию и понимая, что относящиеся величины являются сторонами треугольника, перевод одной величины в другую не составляет проблем. Однако согласитесь, что мало, кто желает себя утруждать такими расчётами, поэтому, во избежание ошибки в вычислении, используется специальная таблица, приведённая ниже.

Таблица соответствия величин уклона кровли

Это не единственная таблица, применяемая для нахождения уклона. Существует расширенная таблица, с указанием относительной высоты ската кровли, относительной ширины (в горизонтальной проекции), длины ската и переводного коэффициента, для расчёта площади кровли, в соответствии с выбранным уклоном. Несмотря на то, что проектирование здания выполняется одновременно с конструированием крыши, оставляется небольшое пространство, позволяющее изменять угол кровли до создания стропильной системы, в зависимости от применяемого кровельного материала – шифера, металочерепицы, асбестоцементных листов или мягкой кровли и любого другого. С учетом того, что размеры здания являются неизменной величиной, и его строительные конструкции имеют достаточный запас прочности, угол крыши может варьироваться только в результате изменения высоты конька.

Окончательно определив оптимальный уклон, рассчитать необходимую высоту конька можно, воспользовавшись таблицей, умножив коэффициент соответствующего угла на половину ширины перекрытия.

Таблица коэффициентов расчёта высоты конька

Соответственно, при расчете высоты большей из внешних стен, выступающей в роли конька одно скатной крыши, необходимо коэффициент угла уклона умножить на всю ширину перекрытия. При расчете четырех скатной крыши коэффициент умножается на расстояние от места опора кровли на торец конька до середины торцевой стены. Данный расчёт применим и для много скатной крыши.

Для проверки соответствия расчётного уклона крыши с действительным используется специальный прибор, называемый уклономером. Он представляет собой рейку, с расположенной на ней рамкой, в прямом углу которой, между планками закреплена ось маятника. Маятник выполняется в виде проволочных колен, пластины и груза с указателем. Указатель с грузом перемещается между направляющими, на которых расположена шкала с делениями. В горизонтальном положении опорной рейки указатель устанавливается на начале шкалы. При установке рейки на обрешётке указатель маятника покажет значение уклона в градусах по шкале.

Несколько способов как рассчитать угол наклона крыши.

Какие погодные условия способна выдержать крыша, каким материалом ее облицевать — все зависит от угла уклона крыши. По этой причине актуален вопрос, как рассчитать угол наклона крыши.

При строительстве и проектировании собственного дома возникает вопрос, как рассчитать угол наклона крыши. Возможно, проект создавался без расчета этого параметра, и при выборе типа кровли возник такой вопрос. От значения угла будет зависеть, как долго она прослужит хозяевам, поэтому стоит подойти к решению вопроса со всей ответственностью.

Что такое оптимальный угол наклона крыши?

Крыша должна защищать жильцов дома от осадков и ветра. С одной стороны есть эстетичный вид дома, а с другой климат определенной местности. Именно климат будет определять оптимальный угол наклона крыши и материал кровли. К примеру гибкая кровля RUFLEX сохраняет свои свойства в широких пределах температур.

Большой угол наклона хорошо справиться с отводом осадков. По этой причине не делают абсолютно плоские крыши – в них скапливается вода и требуется построение организованного водоотведения. Руководствуемся, что угол наклона не меньше 3°. Если влажность в районе достаточно высокая, то крыша с малым уклоном не справиться с отводом влажности.

Высокая крыша плохо защищает от ветра. При угле наклона большем 11° существует вероятность срывания материалов, расшатывания конструкции при сильном ветре. Кроме того зимой ветер будет выдувать тепло из крыши.

Общие рекомендации таковы:

Пологие крыши (3-10 градусов) для районов с сухим ветреным климатом;
35-40 градусов – для снежных зим и слабых ветров;
15-20 градусов – при сильных ветрах.

Значения минимальных углов наклона крыши.

Погодные условия и наклон крыши заставляют разные материалы вести себя по-разному. На основе этих данных был определен минимальный угол наклона крыши для кровельных материалов. Значения минимальных углов следующие:

Черепица и шифер — 22°. При меньшем угле наклона крыши ветер и влага будут попадать под крышу в местах стыка.
Металлочерепица — 14°. При меньшем угле существует вероятность того, что черепица будет погнута ветром.
Профнастил — 12°. Но даже при таком угле наклона стыки следует дополнительно обработать герметиками.
Ондулин — 6°. Его относят к одним из самых надежный материалов для крыш с малым наклоном.
Рулонное покрытие – от 5° до 15°. Значение меняется в зависимости от количества слоев. Этот материал не подходит для крыш с большим уклоном, так как может сползать.

Как рассчитать угол наклона крыши по формулам?

Расчет угла наклона крыши проводят по стандартным формулам, известным из курса геометрии. Если двускатная крыша является равнобедренным треугольником, то пользуются формулами для нее. В общем случае легче использовать формулы для прямоугольного треугольника. Для расчета угла нужно от конька крыши опустить перпендикуляр к ее основанию и измерить его длину. После измеряется расстояние от угла крыши до основания перпендикуляра.

Далее используют формулу котангенса угла – отношение длины основания к высоте крыши. По таблице Брадиса определяют точное значение угла для этого котангенса.

В последнее время часто считают угол наклона крыши в процентах. Для этого делят высоту на ширину основания (измеренную часть). А после значение умножают 100%. Тогда получается, что 45° — это 100%.

Как рассчитать угол наклона кровли?

формула расчета угла наклона ската

Как правило, угол наклона крыши будет зависеть от того, на какую высоту поднимать конек (высота крыши в коньке также будет зависеть от того, для чего предназначается чердачное помещение). Если из чердака делать полноценную мансарду, то угол наклона крыши можно рассчитать таким образом:

Нам известна ширина фронтона – торца кровли, например, 6 м. Делим ее пополам: 6:2= 3 м, а высота крыши в коньке равняется 1,8 м (стандартное значение).
Далее, из курса геометрии известно, что отношение прилежащего катета к противолежащему в прямоугольном треугольнике есть синус угла. Находим этот синус:

Sin A=a/b=3/1,8=1,67

Из таблицы Брадиса находим значение (приближенное) – при Sin A=1,67 угол наклона составит приблизительно 58-59 градусов. Принимаем значение максимальное – 60 градусов. Это и будет наш искомый угол наклона кровли.

Угол наклона крыши и его расчет.

Процесс строительства кровли может несколько затормаживаться в результате решения таких вопросов, как выбор материала для кровельного покрытия и угол наклона крыши. Поскольку эти два вопроса тесно взаимосвязаны, то приходится учитывать вид материала при расчете угла наклона скатной кровли.

Напомним, кровля может быть одно-, двух- и четырехскатной, и в зависимости от того, какое количество скатов для своей кровли вы выберете, будет определяться величина угла наклона скатов.

Факторы влияющие на угол ската крыши.

К примеру, угол наклона односкатной крыши может составлять 9-20 градусов – это будет зависеть от нескольких факторов:

материала кровли;
климатических условий;
назначения постройки.

Если же крыша имеет два и более скатов, то тут сыграет роль не только региональное расположение местности, в которой строится дом, но и то, для чего используется чердак. К примеру, если ваш чердак является нежилым, а служит для хранения редко используемых вещей, то необходимость в большом помещении (имеется в виду высота чердака) отпадает.

А вот если из чердака устраивается полноценное жилое мансардное помещение – тут придется строить хорошую крышу с «хорошим» наклоном. Что это означает?

Во-первых — вид и дизайн фасада здания.
Во-вторых — выбор кровельного материала.
В-третьих — климатические условия.

Понятно, что для регионов, где дуют сильные ветра, лучше строить крышу с минимальным уклоном – чтобы материал не подвергался сильной ветровой нагрузке. То же можно сказать и о местности с большим количеством солнечных дней в году – там, где часто и ярко светит солнце, как правило, сводится к минимуму объем атмосферных осадков.

В регионах, где осадков выпадает в обилии (считаются и снегопады, и град, и дожди), приходится принимать угол наклона крыши дома большой (до 60 градусов) величины, поскольку именно такой уклон позволяет снижать нагрузку от снежного покрова/талой воды/большого количества дождевой воды на кровлю.

Итак, чтобы знать, как рассчитать угол наклона крыши, придется принимать во внимание все вышеописанные варианты, и потому величину уклона нужно рассчитывать, исходя из диапазона значений 9-60 градусов. Как правило, подобные расчеты приводят к тому, что оптимальный угол наклона крыши при этом обычно составляет от 20 до 45 градусов.

При таких уклонах можно использовать практически любой кровельный материал – профнастил, металлочерепицу, шифер и т.д. Однако все эти материалы имеют свой «список требований», который и предъявляется при возведении кровельной конструкции.

Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach.com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новости, статьи, слухи, факты, разное и по чу-чуть

Статьи по кирпичу ( рядовому, лицевому,облицовочному,клинкерному, шамотному, силикатному,)

Оптимальный угол наклона двухскатной крыши и поиск минимального значения

Двухскатная крыша — одна из наиболее часто используемых конструкций кровли, имеющая две наклонные плоскости, разделенные ребром — коньком.

Скаты могут быть как одинаковые, создающие в поперечном сечении равнобедренный треугольник, так и разные, имеющие различные углы наклона и площадь.

Кроме того, распространена мансардная конструкция двухскатной крыши, когда скаты состоят из двух плоскостей с разным углом наклона.

Такая конструкция позволяет более эффективно использовать чердачное пространство в хозяйственных или жилых целях.

Основным преимуществом двухскатных крыш считается простота сооружения и надежность в эксплуатации, отсутствие или малое число ендов или разжелобков, способствующих скоплению воды или снега.

Конструкция в целом обеспечивает оптимальное распределение веса стропил и кровли на стены, способствуя максимальному сроку службы крыши.

Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.

Содержание статьи

Какие силы воздействуют на стропила и кровельное покрытие

В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.

Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.

ОБРАТИТЕ ВНИМАНИЕ!

Эти факторы опасны своей непредсказуемостью и большим разбросом значений.

превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.

Бороться с такими природными проявлениями можно только профилактическими мерами:

Созданием запаса прочности при расчетах.
Учетом преобладающих в регионе ветров, их силы и направления.
Учетом среднегодового количества осадков, их состава и качественных показателей.
Правильным выбором угла наклона скатов.

Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.

Ветровые нагрузки на стропильные системы

Зависимость угла наклона от выбора кровельного материала

С точки зрения экономии материала и снижения парусности кровли,

угол наклона скатов должен быть минимален.

При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.

Но самым главным критерием выбора угла наклона является кровельный материал.

Его характеристики определяют оптимум, основываясь на таких показателях:

Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред
людям или имуществу, оказавшимся в зоне падения снега.

Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают значения от 20° до 45°.

Зависимость угла от угла и кровельного материала

Как измерить угол наклона двухскатной крыши

Прежде всего, следует определиться, что такое угол наклона. Это угол между плоскостью ската и горизонталью.

Наклон скатов принято измерять в градусах или в процентах. Если с градусами все понятно, то проценты получаются из отношения высоты конька над перекрытием верхнего этажа к половине ширины здания.

Использование процентов введено для простоты — сложные тригонометрические расчеты

чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи таблиц Брадиса, чтобы узнать точное значение в градусах.

При расчетах угла наклона ломаного ската используются значения, относящиеся к определяемым участкам. Это относится как к ширине — учитывается та часть, которая накрывается участком кровли, так и к высоте над перекрытием.

ВАЖНО!

Все последующие расчеты производятся для каждого участка отдельно, выводить и использовать какое-то среднее значение нельзя.

Это касается как определения нагрузок и мощности несущих элементов, так и расчета необходимого количества материала.

Как измерить угол двускатной крыши

Минимальный угол наклона двухскатной крыши

Необходимо сразу определиться с правильным пониманием термина «минимальный». Имеется в виду наименьшее допустимое значение угла наклона кровли с учетом ветровой и снеговой нагрузки.

Именно в этом моменте кроются многие сложности

: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).

Кроме того, следует иметь представление о преобладающих ветрах, их силе и направлении и, что особенно важно, о наличии в регионе периодических порывов ветра ураганной силы.

ОСТОРОЖНО!

Игнорировать такие экстремальные погодные проявления из соображений «авось пронесет» ни в коем случае нельзя, поскольку один единственный случай способен уничтожить всю крышу.

Учитывая эти обстоятельства, минимальный угол может быть определен как наименьшее значение, заявленное в СНИПах с поправкой на климатические условия. Специалисты однозначно рассматривают для скатных крыш минимум в 20°, который применяется лишь для нежилых или неиспользуемых чердаков.

Поиск минимального угла

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

Назначение чердака.
Используемое кровельное покрытие.
Климатические условия.

Оптимальный угол наклона двускатной крыши

Полезное видео

Рекомендуем просмотреть видео-инструкцию по установке двускатной крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет оптимального угла наклона двухскатных крыш

В современном частном строительстве двухскатные крыши пользуются большой популярностью, поскольку они просты в монтаже и экономичны по своей стоимости, а также их строительство может быть выполнено самостоятельно. Угол наклона двухскатных крыш является одним из показателей, как надежности, так и эстетической привлекательности будущего дома, поэтому при проектировании кровли ему отводится первостепенное значение.

Двухскатная крыша

Правильный выбор уклона скатов, выбранный с соблюдением строительных норм и технологических особенностей, позволит максимально обеспечить защиту строения от неблагоприятных погодных условий, а также оптимизировать финансовые затраты.

Вернуться к оглавлению

Содержание материала

Определяем угол двухскатной крыши

Углом двухскатной кровли в строительстве принято понимать наклон между линией стропильной ноги и горизонтальным уровнем, совпадающим со стеной здания. Измеряется он, в градусах. Реже встречается процентное измерение величины уклона ската, которое вычисляется по формулам на основании соотношения сторон треугольника в процентном исчислении.

Вариант пологих скатов двускатной кровли

По величине уклона ската все крыши можно разделить:

Тип кровли	Диапазон углов в градусах
Плоские	0-5
Малоуклонные	6-30
Крутоуклонные	31 и более

Считается, что стандартная или классическая двухскатная крыша имеет уклон равный 45 градуса, однако такая конструкция требует более надёжного крепления, поскольку обладает повышенной парусностью и подходит не для каждой местности.

В практике строительства более распространены пологие кровли с углами, расположенными в диапазоне от 0 до 45 градусов. Исключение составляют лишь нижние части ломаной двухскатной крыши, в которой наклон составляет 60 более градусов.

Примеры крыш по разной величине уклона ската

Зачастую при строительстве владельцы выставляют уклон кровли, как говорится, «на глаз», руководствуясь исключительно эстетическими соображениями. Это является рискованным решением, поскольку не только увеличивает вероятность преждевременного износа, но и исключает возможность оптимизировать как полезную площадь подкровельного пространства, так и затраты на материалы.

Вернуться к оглавлению

Факторы, которые следует учесть при расчёте уклона скатов кровли

При проектировании общей конструкции двухскатного покрытия дома выбору оптимального уклона скатов необходимо уделить особое внимание, поскольку от этого будет зависеть как функциональность крыши, так и её надёжность.

Пример проект двускатной крыши

При этом нужно учитывать следующие факторы:

Тип кровельного материала. Разные типы кровельного материала

Каждый тип кровельного покрытия отличается не только по технологии установки и весу, но и рекомендованными показателями минимального угла при установке, в том числе:

Пример металлического кровельного материала для крыши

Тип покрытия	Минимальная величина угла в градусах	Особенности
Рубероид и другие рулонные материалы	4	Такой уклон допустим при укладке в три слоя. Для однослойного покрытия минимальное значение составляет 25 градусов.
Мягкая битумная кровля	4	Верхнее ограничение составляет 15 градусов, поскольку при жаркой погоде есть вероятность сползания кровельного покрытия.
Стальные фальцованные листы	5	Не рекомендуется делать такое покрытие на скаты с уклоном более 30 градусов.
Ондулин	6	Для укладки на плоских крышах требуется сплошная обрешётка.
Профлист	12	При минимальном показателе требуется дополнительная герметизация стыков
Металлочерепица	14	Лучше укладывать на менее покатые скаты, чтобы исключить срыв покрытия ветром.
Шифер	20	При меньшем наклоне возможно подтекание воды
Натуральная черепица	22	Рекомендуется укладывать на более крутые скаты, чтобы снизить нагрузку на стропильную систему, поскольку черепица имеет значительный вес

Функциональное назначение подкровельного пространства.
При устройстве двухскатной крыши естественным является желание максимально использовать подкровельное пространство и, как правило, там обустраивают жилое помещение. При различном наклоне скатов полезная площадь может различаться по высоте и ширине.
Считается, что оптимальным решением для жилого помещение будет уклон, находящийся в диапазоне от 30 до 45 градусов.
Надо отметить, что даже при таком наклоне площадь мансарды будет невелика. Альтернативным вариантом будет сделанная двухскатная крыша ломаного типа, которая позволяет максимально использовать подкровельное пространство.
Чертеж крыши ломаного типа
Среднестатистическая снеговая нагрузка.
Этот фактор также имеет немаловажное значение, поскольку залежавшийся на крыше снег после снегопада существенно увеличивает давление ,как на покрытие, так и на стропильную систему и повышает вероятность обрушения кровли.
Для местности с обильными снегопадами рекомендуется устанавливать кровли с уклоном 35-40 градусов. Актуальным углом будет и наклон в 45 градусов, поскольку при таком расположении ветром сдувается снеговое покрытие, такие кровли называются самоочищающимися. Связь угла наклонной крыши и количества снега на ней
Ветровые метеоусловия.
Расположение дома на участке в открытой местности с сильными ветрами требует снижения показателя угла, чтобы уменьшить парусность кровли и исключить срыв кровельного покрытия.
С другой стороны, чересчур маленький уклон повышает опасность отрыва всей стропильной системы от строения.
Поэтому рекомендованный наклон углов, для домов, строящихся в зонах повышенных ветров и ураганов, составляет 30-42 градуса.
Ветровая нагрузка на крышу

Надо отметить, что кровля с крутыми скатами по стоимости будет обходиться дороже, чем с пологими. Однако решающим значением при выборе уклона должны быть технические характеристики, поскольку именно они влияют на безопасность и долговечность строения.

Вернуться к оглавлению

Расчёт угла двухскатной кровли

Для того чтобы вычислить оптимальный угол наклона двухскатной крыши необходимо выполнить следующие действия:

Собрать воедино следующую информацию:
На основании данных первых двух пунктов определяем возможный диапазон расположения углов.
Возможный диапазон угла крыши
На основании длины стены и используя математические формулы, выполняется расчёт высоты конька здания при минимальном и максимальном угле диапазона.
Угол наклона отображен через отношение высоты конька и половины ширины здания
Окончательный показатель уклона определяется исходя из организации подкровельного пространства, при этом нужно учесть, что:

Проанализировав все полученные данные, можно принять решение, какой будет оптимальный угол для двухскатной крыши конкретного дома. Видео-урок по нахождению высоты и наклона крыши.

Вернуться к оглавлению

Вычисление угла нестандартной двухскатной крыши

Виды двухскатных кровель не ограничиваются только классическим типом или тем, который с фронтона образует равнобедренный треугольник и скаты имеют одинаковый уклон.
Другими типами, имеющими более сложную конструкцию, но для которых также актуален расчёт угла наклона сторон, являются:

Для проектирования сложной крыши онлайн — калькулятор будет оптимальным способом рассчитать угол уклона каждого из скатов, поскольку позволяет быстро вычислить и оптимизировать этот показатель на основании вводимых данных, таких как:

В зависимости от типа кровли и программы данные, необходимые для ввода, могут отличаться наличием дополнительных параметров.

Достоинством применения онлайн — калькуляторов является то, что изменяя вводимые параметры можно выбрать оптимальный вариант для конкретного строения.

Если же делать расчёт сложной кровли вручную, то необходимо принимать во внимание следующие основные моменты:

Ломаная кровля.
Основное предназначение кровли такого типа это увеличение полезной площади подкровельного пространства, которое обеспечивается более крутыми нижними скатами и пологой верхней частью.
Оптимальными углами для мансардной крыши считается соотношение 30 градусов для верхней части и 60 градусов для нижних сторон. Такое сочетание наклонов делает двускатную ломаную кровлю эстетически привлекательной и функционально удобной. Примеры двускатной ломаной крыши
Крыша с разной длиной скатов.
Зачастую к такому варианту прибегают, когда необходимо разместить под одной крышей помещения разного функционального назначения, например, проект жилого дома и веранды, при этом уклон более длинного ската будет намного меньше, чем короткого.
В этом случае целесообразно выполнить расчёт короткого ската по стандартной методике, а угол второй из сторон вычислять математически на основании высоты конька и длины от точки, соответствующей проекции конька, до места окончания ската.
Крыша с разными углами требует внимательного подбора кровельного покрытия, чтобы оба угла наклона крыши находились в допустимом диапазоне конкретного материала. Если это не представляется возможным, то необходимо расположить постройку на местности так, чтобы более длинный скат был с подветренной стороны, при этом рекомендуется ориентироваться на данные метеослужбы о розе ветров на данной территории. Примеры крыши с разной длинной скатов
Разно уровневые. Такое строение двухскатной кровли в последнее время становится все более популярным, поскольку оно расширяет возможности организации внутреннего пространства, а также позволяет максимально задействовать технологии энергосбережения. Пример крыш с разноуровневым скатом
Можно выделить два типа разно уровневых покрытий:
- с одинаковым уклоном скатов;
- с разными углами наклона.
Принцип расчета для любого из типов является таким же, как и в предыдущих вариантах.

Многообразие вариантов конструкций двухскатных сложных крыш предполагает гибкий подход при вычислении уклонов скатов в каждом отдельном случае, но принципы расчетов должны оставаться неизменными.

Примерны оформления мансардного этажа разных типов двухскатной крыши

Таким образом, угол двухскатной крыши является немаловажным показателем при проектировании кровли, поскольку от этого будет зависеть долговечность и безопасность постройки.

Корректно просчитанная крыша своими руками будет гарантией будущего комфорта, а также оптимальных финансовых затрат на строительство.

Минимальный и оптимальный угол наклона крыши — какой он?Стройкод

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

Крутые с уклоном 45-60°;
Скатные – 30-45°;
Пологие – 10-30°;
Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

H – высота конька;
L – ширина половины дома;
α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

Оптимальный угол мансардной крыши

Автор Евгения На чтение 28 мин. Опубликовано 19.02.2020

Оптимальный угол мансардной крыши

Оптимальный угол наклона двухскатной крыши и чем опасен неверный подбор угла

Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.

Какие силы воздействуют на стропила и кровельное покрытие

Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.

Бороться с такими природными проявлениями можно только профилактическими мерами:

Созданием запаса прочности при расчетах.
Учетом преобладающих в регионе ветров, их силы и направления.
Учетом среднегодового количества осадков, их состава и качественных показателей.
Правильным выбором угла наклона скатов.

Ветровые нагрузки на стропильные системы

Зависимость угла наклона от выбора кровельного материала

С точки зрения экономии материала и снижения парусности кровли,

угол наклона скатов должен быть минимален.

Но самым главным критерием выбора угла наклона является кровельный материал.

Его характеристики определяют оптимум, основываясь на таких показателях:

Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.

Зависимость угла от угла и кровельного материала

Как измерить угол наклона двухскатной крыши

Использование процентов введено для простоты — сложные тригонометрические расчеты чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи таблиц Брадиса, чтобы узнать точное значение в градусах.

Как измерить угол двускатной крыши

Минимальный угол наклона двухскатной крыши

Именно в этом моменте кроются многие сложности: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).

Поиск минимального угла

Оптимальный угол наклона двухскатной крыши

Более точные значения выбираются исходя из таких факторов, как::

Назначение чердака.
Используемое кровельное покрытие.
Климатические условия.

Оптимальный угол наклона двускатной крыши

Полезное видео

Рекомендуем просмотреть видео-инструкцию по установке двускатной крыши:

Как сделать расчет мансарды, рассчитать материал, угол наклона кровли

Один из способов увеличить жилую площадь частного дома – обустроить на чердачном помещении дополнительную комнату, называемую мансардой. Результатом такого решения будет усложнение кровельной конструкции, рассчитать которую своими силами будет непросто.

Чем особенна мансардная крыша

Обустройство жилой мансарды с нормальной высотой потолков предусматривает существенное увеличение высоты кровельного конька, изменение наклона скатов и усиление стропильной конструкции. Чтобы не допустить ошибки во время составления проекта, применяют специальную вычислительную онлайн-программу. Она в автоматическом режиме проводит точные расчеты мансарды, используя введенные параметры.

Специфика мансардной крыши заключается в следующем:

Скаты имеют ломанную форму. Для максимального увеличения полезного объема чердачного помещения крыше сообщается ломаная конфигурация. В результате потолок получает удобную для эксплуатации высоту, без увеличения угла наклона мансардной крыши.
Значительный уклон. Для мансардных крыш характерно наличие значительного наклона кровельных скатов. Это позволяет достигать расширения полезного объема помещения при помощи увеличения высоты потолка. В итоге кровельная конструкция становится на порядок тяжелее.
Большая площадь кровли. Крутизна и большая высота конька становятся причиной значительного увеличения площади кровли. Как результат, теплопотери заметно возрастают: для борьбы с этим явлением кровельные скаты дополнительно утепляют.

Важно понимать, что опытный архитектор выполнит проект мансардной кровли намного лучше, чем самая продвинутая программа-калькулятор. Однако, если проектировка осуществляется самостоятельно, расчет кровли мансардной крыши онлайн-калькулятором позволит избежать серьезных огрехов.

Как рассчитать площадь мансарды

Работы по составлению качественного проекта начинают с расчета площади мансарды. На нее напрямую влияют размеры дома и особенности конструкции крыши.

Общая площадь мансарды складывается из двух составляющих:

Полезного объема. Речь идет о площади подкровельного пространства с высотой потолков более 0,9 м. Следует заметить, что под полезным объемом понимается не вся площадь мансардного помещения, а только ее центральный участок. Для большей практичности элементы стропильной системы под коньком смещают в сторону: это дает возможность заполучить дополнительное пространство.
«Глухих» зон. Этот термин применяют к углам между перекрытиями и нижней частью ската, где высота потолков опускается ниже 0,9 м. В качестве жилья такие зоны использовать невозможно: чаще всего там оборудуют шкафы и различные ниши. Проектируя уклон скатов и форму кровли, стараются сделать так, чтобы на «глухие» зоны осталось как можно меньше места.

Перед тем, как рассчитать мансарду для дома с помощью программы-калькулятора, в свободных полях прописывают высоту конька, параметры здания, форму и число скатов.

Расчет главных параметров кровли

Правильность вычислений напрямую влияет на степень надежности, прочности и долговечности мансардной крыши. Если проектировка проводится человеком без архитектурного образования, лучше рассчитать мансардную крышу онлайн-калькулятором: он позволит провести быстрый и точный расчет основных параметров крыши. Это даст возможность определиться с закупкой необходимой комплектации и строительного материала. Кроме того, важно убедится в нужной прочности фундамента здания.

Расчет мансардной кровли состоит из таких показателей:

Высота конька. Она дает возможность определить самую высокую точку крыши, соответствующую необходимому углу уклона скатов и ширине дома. При подсчете используются тригонометрические формулы.
Вес кровельной конструкции. Данный показатель вычисляется с использованием параметра веса 1 м2 кровельного покрытия, гидроизоляционного и теплоизоляционного материала и стропильных элементов. В жилых домах общий вес 1 м2 кровельной конструкции не должен превышать 50 кг.
Площадь кровли. Прямоугольные скаты высчитать очень просто, перемножив их длину и ширину. Крыши сложных конфигураций потребуется разбить на более простые геометрические фигуры: вычислив их площадь по отдельности, результаты подсчетов складывают в единую сумму.

Важно понимать, что и компьютерные программы иногда ошибаются, поэтому дополнительная бдительность при использовании онлайн-калькулятора не помешает. В целом же с его помощью можно довольно быстро произвести расчет материала для мансардной крыши, сравнив между собой различные варианты конструкций крыш.

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

высокие, с углом в 45-60 градусов;
скатные, с наклоном от 30 до 45 градусов;
пологие, угол уклона у которых 10-30 градусов;
плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
для металлической черепицы значение этого параметра равняется 14;
для ондулина – это величина в 6 градусов;
минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Оптимальный угол мансардной крыши

Всё о водопроводе и канализации

Насосные станции и очистные сооружения

Канализационные

Водопроводные

Пожарные

Завод Адмирал производит комплектные насосные станции для нужд водоснабжения, пожаротушения и канализации.
Сайт завода Адмирал: admiral-omsk.ru

Мансардная крыша: схема, расчет и постройка

Увеличение жилой площади может проходиться самым различным образом. Наиболее распространенным способом является создание мансардного этажа. Он может возводится согласно разработанному проекту, иметь самую различную конструкцию. Рассмотрим все особенности, касающиеся мансардной крыши: распространенные схемы, рекомендации по проведению расчетов, рекомендации, касающиеся строительства и многое другое.

Содержание

Что лучше: второй этаж или мансардная крыша

При планировании строительных работ возникает вопрос: возводить второй этаж или мансардную крышу. Среди отличительных черт выделим следующие моменты:

Мансардная крыша обходится намного дешевле, нежели возведение второго этажа.
Кровлю утеплить гораздо дешевле, чем второй этаж.
Конструкция мансардной крыши оказывает меньшее давление на фундамент, что позволяет сэкономить на его возведении.
Второй этаж намного проще в реализации, чем конструкция кровли, при этом стены буту полноценными, а потолочное перекрытие полноценное.

Таким образом можно сказать, что мансардную крышу следует возводить в том случае, если нужно существенно сэкономить на увеличении жилой площади. Второй этаж требует больших затрат на отопление, существенно увеличивает нагрузку, оказываемую на фундамент.

Разновидности мансардной крыши

Перед тем, как преступить к работе по разработке проекта и его исполнения следует рассмотреть наиболее распространенные разновидности проектов:

Односкатные мансардные крыши имеют наиболее оптимальный угол наклона 40 градусов. Рекомендуется располагать скат с подветренной стороны, что обеспечивает более длительный срок эксплуатации конструкции. Выбирая односкатные мансардные крыши следует учитывать, что они подходят для создания небольшого чердака. За счет создания только одного острого угла существенно повышается жилая площадь.
Двускатная мансардная крыша получила наибольшее распространение. Подобная конструкция представлена двумя склонами, которые соединяются между собой под определенным углом. Достоинством подобного проекта назовем простоту изготовления стропильной части. Однако есть и существенный недостаток – появляется глухая площадь, которая образуется в месте соединения кровельной части и стен.
Двускатная мансардная крыша со сторонами, которые имеют различную протяженность. Подобная конструкция характеризуется функциональностью и оригинальностью. Однако не стоит забывать о сложностях, которые возникают при ее возведении.
Ломанная мансардная крыша – конструкция, которая сегодня встречается чаще других. Каждый скат при этом имеет две составляющие, за счет которых и образуется жилая площадь. Стоит учитывать, что подобное сооружение более высокое, уменьшает количество незадействованной площади.
Вальмовая мансардная крыша имеет 4 скатные поверхности, за счет чего увеличивается пространство, которое не может использоваться.
Датская вальмовая мансардная крыша – еще одна распространенная разновидность конструкции, которая характеризуется наличие фронтонов. За счет особенностей данной крыши можно проводить установку обычных окон.
Некоторые скатные крыши могут быть многоуровневыми, что зависит от особенностей конфигурации основной коробки.
Мансардная крыша полувальмового типа имеет сложную конструкцию, которая характеризуется низкими скатами. Они позволяют защитить фронтоны от воздействия осадков.
Многощипцовый тип конструкции является стандартным решением, но ее создание требует проведения тщательных расчетов того, какие могут оказываться нагрузки. Без специальных навыков провести создание подобного сооружения довольно сложно.

После определения с видом наиболее подходящей конструкции можно приступать к основной части проведения работ.

Этап проектирования и проведения расчетов

При выборе наиболее подходящей конструкции и проведении расчетов учитывается следующая информация:

Какой должен быть угол наклона скатов.
Возможная ветровая и снеговая нагрузка.
Какие будут использоваться материалы отделки.
Допустимая нагрузка, которая будет оказывать на фундамент.

Расчеты проводятся при учете норм, которые указываются в СНиП «Нагрузки и воздействие».

Важным моментом назовем то, что угол наклона оказывает влияние на высоту мансардного этажа. С уменьшением наклона кровли уменьшается площадь помещения. Однако слишком малый угол становится причиной накопления осадков, что станет причиной увеличения нагрузки на фундамент.

Более пристальное внимание требуют расчеты при возведении нестандартной мансардной крыши. Примером назовем то, что несимметричная двухскатная крыша имеет смещенный центр тяжести, за счет чего нагрузка распределяется не равномерно.

На этапе проектирования решается вопрос, который касается расположения лестницы и ее тип. Внутреннее расположение позволяет использовать мансардный этаж на протяжении круглого года. Однако наружное расположение лестницы позволяет сэкономить свободное пространство.

Особенности стропильной системы

В большинстве случаев стропильная конструкция становится основанием для кровельного материала. На выбор стропильной системы оказывают влияние следующие моменты:

Форма кровли.
Размеры конструкции.
Параметры пролета, который будет накрываться.
Особенности конструкции первого этажа.
Вес кровельного материала совместно с изоляцией.
Место расположения несущих стен и опор, на которые будет оказываться давление.

Выделяют следующие разновидности конструкций стропильных систем:

Наклонные стропила. Подобная конструкция предусматривает возведение дополнительных опор. Они зачастую представлены коньковым прогоном или аттинковой стеной, которая усиливается железобетоном. Стоит учитывать, что данная конструкция возводится только при условии расстояния между несущими элементами около 7-ми метров.
Висячие стропила. В данном случае основанием для стропил становятся стены дома. В некоторых случаях устанавливается мауэрлат.

В большинстве случаев проводится создание стропильной системы второго типа, так как стены сооружения становятся прочной основой с высокими несущими способностями.

Определение особенностей стропильной ноги

При проектировании системы строп определяется следующая информация:

Тип древесины, который подходит больше всего, а также оптимальная толщина досок. Рекомендуется выбирать клееный брус с размерами поперечного сечения 80 на 80, а также 100 на 100 миллиметров. Доска под кровельный материал должна иметь профиль 50 на 150 миллиметров. Что касается породы, то рекомендуется выбирать сосну. Данная порода обладает повышенной прочностью и гибкостью, а структура не должна иметь сучков.
Количество материалов, которые требуется для создания стропильных систем. Для этого достаточно составить схему конструкции.
Определяется промежуток между стропильными ногами. Как правило, этот показатель составляет от 60 до 90 сантиметров.

С учетом этой информации можно разработать подробный проект по возведению мансардного этажа.

Этап 2 – установка мауэрлата

Если стены несущие, то придется выполнить работу, связанную с установкой мауэрлата – дополнительная деревянная обвязка по верхнему периметру сооружения. Назначение подобной обвязки заключается в обеспечении наиболее благоприятных условий установки стропил. Кроме этого обвязка позволяет равномерно распределять нагрузку, которая будет оказываться на несущие элементы.

Чаще всего создается двускатная мансардная крыша, которая требует установки мауэрлата только на сторонах стен, которые станут несущими. Если конструкция имеет 4 ската, то возникает необходимость в укладке обвязки по всем стенам.

Среды особенностей выполнения данной работы отметим следующие моменты:

В качестве обвязочного материала используются брусья, которые имеют диаметр около 150 миллиметров или поперечное сечение размером 150 на 150 миллиметров.
В большинстве случаев выбирается порода сосна по причине невысокой стоимости, но рекомендуется выбирать лиственницу.
Этот материал следует крепить надежно, так как он станет основанием для конструкции. Есть два типа крепления: анкерными болтами, шпильками или арматурой.

Мауэрлат следует хорошо изолировать. Для этого используется рубероид и другие антисептические растворы.

Этап 3 – выполнение строительных работ

Среди особенностей выполнения строительных работ отметим следующие моменты:

Первым укладываются балки, которые укладываются на мауэрлат. В дальнейшем они смогут служить основанием для пола мансардного этажа.
Классическая конструкция представлена треугольниками. Они могут возводится как сверху над сооружением, так и на земле.
Двускатная ломанная крыша предусматривает крепление П-образного каркаса, после чего фиксируется стропильная часть двумя рассматриваемыми методами.
Нижние концы стропил ног запиливают так, чтобы можно было прикрепить их к обвязке с помощью гвоздей или металлических скоб. Важно уделять внимание тому, что при креплении в структуре дерева не появлялись дефекты, которые снизят прочность конструкции.
Стропильные ноги следует устанавливать на равном расстоянии друг от друга. За счет этого обеспечивается равномерное распределение нагрузки.
Рекомендуется начинать монтажные работы с краев. После этого натягивается веревка, которая позволяет выдержать уровень.
После установки стропил выполняется создание каркаса, который называется обрешеткой. Шаг расположения досок зависит от типа используемого кровельного материала.
Если конструкция имеет значительную ширину, то устанавливается коньковая балка. Она станет дополнительной опорой, за счет чего нагрузка будет распространяться более эффективно. Если ширина коньковой балки большая, то создаются дополнительные опоры.

На возведение конструкции уходит относительно небольшой период времени при условии, что работа будет выполняться несколькими людьми.

Выполнение работы по гидроизоляции и утеплению конструкции

При использовании дерева в качества основного материала следует предусмотреть качественную гидроизоляцию. Укладка материала проводится внахлест для обеспечения качественной изоляции. Крепление материала проходит при использовании строительного степлера.

Следует уделять довольно много внимания теплоизоляции конструкции. Это связано с тем, что мансардная крыша создает жилую площадь, которая не отапливается. Среди рекомендаций по проведению данной работы отметим следующие моменты:

В качестве изоляционного материала используется минеральная и базальтовая вата. Эти материалы обладают высокой эффективностью и обладают должной гибкостью. При этом цена относительно невелика.
Укладка проводится при создании специальной обрешетки, крепление изоляционного материала может проводится при использовании специальных тарельчатых анкеров.
Толщина изоляционного слоя зависит от того, какая температура может быть у воздуха с наступлением зимнего сезона.

При выполнении работы по теплоизоляции мансардного этажа уделяется внимание и тому, что нужно провести укладку паробарьера. Этот слой позволяет защитить конструкцию от воздействия пара.

В заключение отметим, что для полноценного использования мансардного этажа следует предусмотреть прокладку труб автономной системы отопления. При обычной теплоизоляции в зимний период температура может существенно снижаться, что приведет к образованию неблагоприятного микроклимата для проживания.

Определяем оптимальный угол наклона крыши

От чего зависит крутизна крыши?

Крутые с уклоном 45-60°;
Скатные – 30-45°;
Пологие – 10-30°;
Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Расчет угла наклона

В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

H – высота конька;
L – ширина половины дома;
α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

H = L * tg α

Далее рассмотрим детально для односкатной крыши

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Заключение

строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

И такое не редкость. Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном: все плюсы, минусы, рекомендации и тонкости строительства — здесь.

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и места крепления. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. Современные строительные фирмы и вовсе дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет.

Уклон крыши 8° соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Впрочем кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах. Все это — одно и тоже, разница только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

Плоскими называют такие крыши, угол наклона которых не превышает 5°.
Скатными — те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист должен быть уже снизу кровельного пирога – как перекрытие. Меняется принцип конструкции.

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Меньший вес покрытия.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее узнайте, какая здесь высота снежного покрова, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветрами. В этих местностях опасна так называемая парусность кровли. Вы слышали или видели, как иногда по полям «гуляют» сорванные мощным ветром поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. Теперь представьте себе возможные последствия, если у вас буквально сорвет часть крыши. Помните, какой самый главный недостаток профнастила? Парусность!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы снизить сопротивление ветра. Но и почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие уклона в этом случае тоже не вариант. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, её среднее значение – 23 кг/м, а снеговая — около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как известно, зимой бывает много. И такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну зиму на плоской кровле может скопиться снега весом с целую роту солдат. Никакие стропила такое не выдержат, а потому в районах со значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда в усилении стропил необходимости нет – осадки на таком покрытии уже не будут задерживаться, легко сползая вниз.

Вот карта, по которой вы сможете найти параметры для своей местности:

Для примера: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. Вот почему крыши домов в этом регионе всегда высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а в некоторых регионах его высота на кровлях иногда превышает больше метра. И хуже всего в этом случае приходится как раз кровле с минимальным уклоном.

Поэтому принимать решение, насколько малым делать угол крыши из профнастила, нужно взвешенно.

Первым делом обратите внимание, какие кровли у ваших соседей. Обычно они имеют почти одинаковый уклон, значение которого выведено опытным путем и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Но можно сделать проще. Вспоминаем школьный курс геометрии и считаем длину гипотенузы и катетов. Гипотенуза – это скат крыши, расстояние от конька до перекрытия – противолежащий катет, расстояние от середины перекрытия до нижней точки ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Другой, не менее распространенный, и верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину ширины здания, затем умножаем на 100.

Таким образом, уклон вашей крыши следует рассчитывать, исходя из четырех основных факторов:

Запланированного бюджета.
Предполагаемых снеговых нагрузок.
Среднего значения ветра.
Необходимости в полезном подкровельном пространстве.

И если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве.

Обычно минимальные уклоны крыши с усиленными стропилами делают у тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>гидроизоляция=>стропила=>утеплитель=>пароизоляция.

Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько бы минимальным не был уклон кровли, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. При этом нахлест листов (от 10 см до 20 см) необходимо закрепить стальными заклепками в верх волны. Рекомендуем сделать наложение в две волны.

Чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше остается полезная площадь материала:

В пределах 15-30° уклона нахлест делайте 15-20 см.
С углом 30° нахлест должен быть от 10 до 15 см.
Если угол наклона меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
При минимальном угле наклона 8° стыки между листами необходимо делать двойными, тщательно обрабатывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Как выбрать наилучший угол наклона крыши?

Строительные технологии в современном мире развиваются семимильными шагами. В особенности это касается частных домов. Очень важным этапом в ходе возведения собственного жилья является создание крыши. Казалось бы, все довольно просто, но это не так. Для того чтобы конструкция была прочной, требуется сделать точный расчет и понять, крутой или пологой должна быть будущая кровля. Как подсчитать минимальный и оптимальный уклон двускатной и четырехскатной крыши? Как зависит от него прочность здания? Как проводится расчет угла наклона?

Для устройства кровли уклон – один из самых важных параметров, закладываемый в расчеты.

Крыша – самая важная составляющая любого архитектурного творения. Она защищает жителей дома от атмосферных осадков, ветра, низкой и высокой температуры и придает ему красивый вид. Какая бы она ни была, любому хозяину важно знать оптимальный и минимальный угол ее наклона. Иногда от этого зависит целостность здания, ведь при неправильной планировке она может просто напросто разрушиться. Рассмотрим более подробно, каким должен быть оптимальный угол наклона двухскатной крыши, как влияет на него ветер, осадки, как должна подбираться система крыши, наклон, план работы.

Влияние климатических условий

Зависимость выбора материала от уклона крыши.

Большинство частных домов имеют скатные крыши. Чаще всего можно встретить двухскатные или четырехскатные. Наклон их может быть разным. Как можно посчитать оптимальный и минимальный угол ската, от чего он зависит? На показатель наклона кровли влияет множество факторов. Основными являются климатические условия и свойства кровельного материала. Итак, остановимся сперва на самом важном из них. Наиболее простой из показателей – это ветер. Ветровая нагрузка прямо пропорциональна углу ската кровли. Если уклон кровли слишком маленький, например 5-10 градусов, то ветер способен проникать под кровельный материал, так как в этом случае он располагается практически параллельно поверхности, что может нанести урон покрытию или совсем его сорвать. Со слишком большим углом то же, что и в предыдущем случае. Здесь ветер способен просто напросто свалить настил.

Поэтому для районов с частыми сильными ветрами для двухскатной и четырехскатной крыши наиболее оптимальный угол ската составляет 15-20 градусов. Для более спокойных в этом плане регионов – 35-40 градусов. Уклон влияет и на герметичность дома. Если угол большой, то вода будет сбегать с нее, не скапливаясь на поверхности. То же самое касается и снега, грязи. Поэтому для дождливых районов оптимальнее всего уклон в 45 градусов, а для засушливых – 30.

Кровельные материалы

Угол ската двухскатной крыши или четырехскатной определяется и видом кровли.

Рулонные материалы используются для обустройства крыш, имеющих угол наклона не более 60 град.

Рулонные материалы – такие как рубероид – используются даже на тех зданиях, где уклон кровли ската составляет 0 градусов. То есть все это зависит и от кровли. Они не обладают высокой защитой, а от уклона крыши будет зависеть число слоев рубероида. При уклоне до 15 градусов в расчет понадобится 4 слоя, при 40 – 3, при более 45 – 2 слоя. Оптимальный материал для двухскатной конструкции с уклоном в 30 градусов – это асбестоцементные листы. Для черепицы подойдет уклон ската в 22-40 градусов. Если имеется минимальный угол ската около 12 градусов, то можно использовать металлические листы внахлест.

Интересен тот факт, что высокие значения, характерные для двухскатной или четырехскатной конструкции, больше других подвержены потере тепла. Поэтому без учета высоты здания обойтись нельзя, иначе создать в жилых комнатах в дальнейшем оптимальные параметры микроклимата не получится. Минимальный уклон нужно выбирать для территорий, подверженных сильным ветрам и ураганам.

Система измерения угла наклона

Угол уклона двускатной крыши.

Система крыши нуждается в тщательном измерении. Для этого требуется определить оптимальный или минимальный уклон двухскатной или четырехскатной конструкции. Все это входит в план работы. Здесь же измеряется сам угол или его значение в процентном соотношении. Чтобы определить градус, необходимо произвести расчет или сделать модель на бумаге. Процент высчитывается следующим образом: берется значение высоты конька и делится на половину ширины здания. Полученное значение умножается на 100%. Расчет таков: в процентном соотношении 1 градус равен 1,7%, а 45 градусов – 45%.

Важно отметить, что шифер, который является самым распространенным кровельным материалом, имеет очень большой минимальный угол. При более же низком его расположении ветер способен загонять влагу под него и он отсыревает. Это может вызвать повышенную влажность в самом доме, что негативно скажется на жильцах и условиях.

Заключение, выводы, рекомендации

Перед тем как крыть крышу здания, нужно произвести расчет кровли. Важно узнать, какой оптимальный и минимальный уклон необходим для строительства сооружения, чтобы обеспечить его прочность, устойчивость к ветру или воздействию дождя и снега. Таким образом минимальный и оптимальный угол двухскатной или четырехскатной крыши определяется следующими показателями: погодными условиями территории, объемом осадков и частотой ветров, видом кровельного материала. Все это должно входить в план работы. План включает и расчет процентной величины угла.

Важно запомнить, что для двускатной крыши губительным может быть как большой, так и малый угол крыши. В силу этого важен его точный расчет. При большом угле ветер может сорвать покрытие и сделать жилище непригодным для жизни, а слишком малый способствует проникновению ветра между швами кровли, проникновению в него осадков и разрушению кровельного материала. Нередко для двускатных крыш характерен их провал. Это связано с постоянной нагрузкой на кровлю осадков, в частности снега, который может тоннами скапливаться на ней в зимнее время. Большое значение имеет наклон для отведения воды, в противном случае она может скапливаться под крышей и ухудшать качество воздуха в мансардном помещении, способствовать появлению грибков и бактерий.

форм крыши: двускатная, шатровая, L-образная и др.

Все крыши, даже те, которые выглядят плоскими, должны иметь некоторый уклон, чтобы стекали снеготаяние и дожди. Но помимо этого основного требования у архитекторов и строителей есть большая свобода действий, и они использовали эту творческую свободу, чтобы изобрести прекрасный набор конструкций крыш.

От фронтона до мансарды — читайте дальше, чтобы узнать о различных типах крыш, которые придают домам характер и стиль.

Формы двускатной крыши

Остроконечные крыши обычно рисуют маленькие дети.У них есть две наклонные стороны, которые сходятся на гребне, образуя наверху торцевые стены с треугольным выступом, называемым фронтоном.

Двускатная крыша

Нэнси Эндрюс

Дом, показанный здесь, имеет две двускатные крыши и два слуховых окна, каждое из которых имеет собственную двускатную крышу. Наклон или наклон фронтонов варьируется, и многие строители стараются избежать этого несоответствия.

Фронтон фальш-передний

Нэнси Эндрюс

Кажется, у этого дома две двускатные крыши, но только если проехать быстро.Настоящая крыша имеет очень низкий уклон. Фронтоны — это фальшивые фасады, похожие на эффектные фасады, которые часто встречаются в небольших коммерческих зданиях. Их единственная цель — изменить внешний вид дома.

Г-образный фронтон

Нэнси Эндрюс

Остроконечные крыши бывают разных форм, в том числе и L-образной формы. Когда план этажа предусматривает дом Т-образной формы, крышу называют «двускатной». Если одна из наклонных сторон заканчивается стеной, которая короче стены с другой стороны, это «соляной ящик».«

Существуют также термины, позволяющие различать остроконечные крыши, у которых имеется наклонная сторона спереди («двускатная»), от крыш, у которых остроконечная стена выступает вперед («фронтально-остроконечные»).

Гамбрель

Нэнси Эндрюс

Крыши Gambrel — это двускатная крыша. Обычно ассоциируемые с голландскими строительными традициями и амбарами, они разбивают каждую наклонную часть крыши на две части: одна находится рядом с относительно плоским гребнем, а другая — ближе к карнизу, который круто спускается вниз.Такая конструкция позволяет максимально использовать пространство под крышей.

Сарай

Нэнси Эндрюс

Односкатные крыши, изображенные на трех мансардных окнах этого дома, наклонены только в одном направлении. Они попадают в основную категорию остроконечных крыш, если вы думаете о них как о полуприкрытых. Односкатные крыши легко построить, потому что все стропила идентичны.

Остроконечный, но изогнутый

Нэнси Эндрюс

Поскольку большинство двускатных крыш состоят из плоских секций, их можно покрыть практически любым кровельным материалом.Показанные здесь остроконечные крыши с мансардными окнами или другие изогнутые детали являются исключением. Подойдет черепица из дерева, камня, плитки или металла. Но металлическая кровля в виде панелей не подходит.

изогнутый

Изогнутые крыши обычно требуют много навыков и времени для создания сегодня, но когда у строителей были только примитивные инструменты и природные строительные материалы, часто было легче сгибать ветви в кривые формы, чем заставлять их делать прямые линии.

Нэнси Эндрюс

Возможно, поэтому изогнутые крыши, даже этот пример, покрытый шифером, часто приобретают вид, напоминающий солому.

Восьмиугольник

Крыши восьмиугольника имеют восемь сторон, как следует из этого термина. Строители часто выбирают эту форму, когда им нужно покрыть крышу круглым или почти круглым зданием.

Нэнси Эндрюс

Вместо того, чтобы иметь дело с неуклюжими фракциями, которые могут потребоваться для другой формы, они просто делят 360 градусов на половину, затем снова на половину, затем на половину в последний раз, получая угол 22 1/2 градуса, необходимый для построения восьмиугольника. односторонняя крыша.

бедра

Вальмовые крыши имеют скат со всех четырех сторон. Если это все, что касается крыши, она выглядит интересной, но при этом не имеет никаких сложностей, таких как долины, где собираются листья.

Нэнси Эндрюс

Вальмовые крыши также могут быть соединены для соответствия L-образным зданиям или объединены с остроконечными крышами, например, в этом доме.

Мансарда

Мансардные крыши — это разновидность вальмовой крыши, в которой каждая наклонная часть разделена на две части.Чтобы создать под крышей максимальное пространство, участок у стен круто поднимается. Затем крыша продолжается с более мягким уклоном к центру.

Нэнси Эндрюс

Стоя на земле, вы видите только крутой участок и можете подумать, что дом плоский сверху. Мансардные крыши распространены на зданиях, стилизованные во Франции.

Как это повлияет на ваши решения по кровельным покрытиям?

Главная »Блог» Геометрия крыши: как форма вашей крыши влияет на ваши решения о кровле?

5 июля 2017 г. | Рубрика: Разные статьи, Исследование

Вот кое-что, о чем вы могли не подумать, что влияет на характеристики крыши: геометрия крыши.Как форма вашей крыши влияет на ваши решения о кровле? По мере чтения мы рекомендуем вам обращаться к нашему онлайн-глоссарию кровельных терминов.

УРОВЕНЬ КРЫШИ

Наклон или крутизна крыши часто называют величиной вертикального подъема на 12-дюймовом горизонтальном участке. Например, крыша с уклоном 5:12 будет подниматься вертикально на 5 дюймов на каждые 12 дюймов, когда она идет назад по горизонтали. Существуют приложения для смартфонов, с помощью которых можно «увидеть» скат крыши с земли.Уклон крыши играет роль в определении того, какие кровельные материалы подходят, какие существуют варианты вентиляции, а также стоимость труда по ремонту или замене крыши. Кроме того, уклон крыши может повлиять на расположение желобов у нижнего края крыши, так что вода собирается и отводится должным образом.

Низкий уклон
Любые крыши до 3:12 обычно считаются «пологими». В жилых помещениях мы видим более низкие скатные крыши как часть архитектурного дизайна дома.Мы также иногда видим низкие крыши только на определенных участках дома, например, на крыльцах. Еще одна распространенная область для этих крыш — промышленные дома. Что касается металла, то при уклоне ниже 2:12 следует использовать только фальцевую кровлю с механическим фальцем. В этом стиле металлической крыши швы между панелями фактически загибаются, чтобы быть водонепроницаемыми. Для крыш с уклоном 2:12 и более хорошо подходят такие продукты, как наш стоячий фальц ClickLock. Затем, когда вы попадаете на крышу с уклоном 3:12 или больше, можно использовать большинство других металлических крыш, и это обычно является требованием для уклона асфальтовой черепицы.
Шаг, доступный для ходьбы
Конечно, когда дело доходит до наклона или крутизны вашей крыши, представление одного человека о «проходимости» может совпадать с представлением другого человека о том, что «я ни за что не смогу подняться туда!» И, как правило, мы поощряем людей делать что-то на своих крышах и все, что находится на их крыше (слуховые окна, дымоходы, световые люки, трубы и т. Д.), Что никогда не потребует от них взбираться наверх! Но, как правило, подрядчики подходят к работе на крышах с уклоном более 6:12 немного иначе, чем на крышах с более низким уклоном, и их подход также выходит на другой уровень в 8:12.По мере того, как крыши становятся более крутыми, могут потребоваться дополнительные средства безопасности и дополнительное время для кровельных работ. Все это влияет на стоимость. Одним из преимуществ металлической кровли является то, что по ней можно ходить даже с возрастом. Для крыш, по которым можно ходить, многие металлические крыши с более тяжелым профилем, такие как профили из тряски и черепицы, будут иметь дополнительные укрепляющие подкладки из пенопласта, чтобы облегчить ходьбу по крыше. Их можно использовать на всей крыше или только в зонах движения, например вокруг дымоходов, слуховых окон и т. Д.
High Pitch
Мы часто видели металлические крыши и другие, более декоративные крыши, которые использовались в домах с крутыми крышами. В таких домах эстетика крыши играет большую роль. Крыша становится такой важной частью внешнего вида дома, что владельцы недвижимости ищут кровельные продукты с дополнительными дизайнерскими особенностями и красотой. Еще одна вещь, о которой следует помнить при работе с крышами с высоким скатом, — это то, что работа на кровле может быть очень дорогостоящей. При нехватке квалифицированных специалистов эта стоимость быстро растет.Таким образом, прочная крыша, которая избавит от необходимости в будущем ремонте или замене, может быть очень разумным выбором и хорошим способом для владельцев недвижимости защитить себя от непомерных затрат на крышу в будущем.
Мультискатный
Некоторые дома спроектированы с несколькими скатами крыши. Это может включать в себя переходы на крыше от одного ската к другому, или это может включать в себя различные уклоны крыши, встречающиеся в впадинах или вальмах на крыше. Все это может быть непростой задачей, требующей предусмотрительности и навыков со стороны специалистов по кровельным работам.Например, это может существенно повлиять на лечение бедра, когда ряды опоясывающего лишая, прилегающего к бедрам, не «совпадают» из-за различного шага. Если в вашем доме несколько скатов крыши, обязательно обсудите со своим подрядчиком, как именно эти участки будут обрабатываться.

КОНСТРУКЦИЯ КРЫШИ

Дизайн крыши определяется архитектурным стилем дома. В то время как многие жилые крыши представляют собой прямые двускатные крыши «Обычная ваниль» с небольшой сложностью, другие представляют собой «Скалистую дорогу» с посыпкой и фисташковыми орехами наверху — сложные линии крыши, которые, хотя и выглядят привлекательно, могут действительно повлиять на динамику ремонта и замены крыши.Что-нибудь из перечисленного похоже на вашу крышу?

Вальмовые крыши
Когда вы думаете о крыше, у которой есть только передняя и задняя части, это обычно двускатная крыша. Однако четырехгранная крыша обычно является вальмовой. Одним из основных факторов, которые следует учитывать при выборе вальмовой крыши, является то, что наверху крыши часто бывает очень мало пиков или коньков. В результате получение достаточной вытяжной вентиляции на крыше может стать проблемой. Кроме того, доступ к крутой вальмовой крыше может занять очень много времени у кровельных подрядчиков.
Мансардные крыши
Мансардные крыши, часто встречающиеся в архитектуре во французском стиле, а также в некоторых современных домах середины века, представляют собой крутоскатные крыши, часто покрывающие стены верхнего этажа дома. Иногда они скрывают плоскую или очень пологую крышу поверх конструкции (которая может иметь особые потребности). Самая большая проблема с мансардными крышами заключается в том, что их почти вертикальный уклон может привести к смещению многих кровельных материалов с места по мере их старения. По этой причине блочная металлическая кровельная система может быть отличным выбором для мансардных крыш.Еще одна частая проблема мансардных крыш — окна, которые либо вставляются в мансарду, либо выступают из нее. Эти окна потребуют тщательной оклейки.
Крыши с А-образной рамой
Крыши с А-образной рамой имеют ту же проблему, что и мансардные крыши, в том, что многие кровельные материалы хотят выскользнуть из места на почти вертикальных поверхностях. У них также часто есть двери и окна как часть поверхности крыши. Дополнительная проблема A-Frames заключается в том, что, находясь на уровне земли, они более подвержены повреждениям с течением времени.Это может произойти из-за косилок, вещей, прислоненных к дому и т. Д. По этой причине крыша с А-образной рамой действительно выигрывает от прочной, долговечной крыши, которую нелегко повредить.
Колоколообразные крыши
Колоколообразные крыши могут иметь выпуклые изгибы, вогнутые изгибы или и то, и другое! Мы часто видим эти крыши на проектах домов французских провинций и акадцев. Выполнение изгибов может быть очень трудным для металлических крыш с вертикальным швом, но обычно это легко сделать с горизонтально расположенными металлическими крышами из гонтовой черепицы.Одна проблема с крышами такой конструкции заключается в том, что иногда крыша может иметь очень низкий уклон либо внизу, либо вверху кривой раструба. Это может повлиять на то, какой кровельный материал подходит. Иногда уклон крыши можно увеличить, а иногда можно использовать два разных кровельных материала для акцента и для размещения в зоне с низким уклоном.
Круглые крыши
На протяжении многих лет мы видели несколько домов, которые имели действительно круглые или овальные участки либо в виде всей крыши, либо на башенке или башне.Однако в некоторых случаях кривая создается за счет крыши, состоящей из нескольких сегментов. Сегментированные крыши легче покрыть кровлей, чем настоящие круглые. Однако круглые крыши могут быть выполнены с использованием металлических панелей со стоячим фальцем или определенной металлической черепицы, которые могут быть изогнутыми и изогнутыми по индивидуальному заказу.
Геодезические купола
Если вы счастливый обладатель геодезического купола, вы знаете, что кровля — это не то, чем вам нужно заниматься регулярно.Это сложно и дорого. И все же комфорт и безопасность вашего дома зависят от хорошей крыши. Хотя в течение многих лет мы избегали геодезических куполов, мы видели, как несколько квалифицированных подрядчиков по металлической кровле разработали отличные способы покрытия куполов красивой металлической черепицей. Свяжитесь с нами прямо сейчас, если у вас есть дом с куполом, который требует ухода за кровлей. Здесь довольно сложно объяснить, но металлические крыши — отличные купольные решения!
Крыши Gambrel
Крыши Gambrel, которые часто называют «крышами сараев», отличаются особой красотой.Они сочетают в себе некоторые черты мансардных и А-образных крыш с переходами уклона кровли. На таких крышах нередко можно услышать о проблемах на переходах между площадками. Преимущество металлической кровли состоит в том, что она легко вмещает переходную планку, которая проходит под кровлей более высокого уровня и выходит поверх нижней крыши. Металлические панели под шифер могут быть очень привлекательными на этих крышах.

ОСОБЕННОСТИ КРЫШИ

Даже имея более чем 35-летний опыт работы в кровельной отрасли, мы всегда сталкиваемся с «новыми вещами» на крышах, которые требуют настоящего планирования и изобретательности.Пожалуйста, позвоните нам по телефону 1-800-543-8938, если у вас на крыше есть что-то, что заставляет вас чесать голову. Ниже приведены три вещи, о которых вы, возможно, уже думаете.

Долины
Если у вашей крыши есть пересекающиеся плоскости, которые приводят к впадинам, мы рекомендуем вам поговорить со своим подрядчиком о том, как эти участки будут обрабатываться. Если на вашу крышу могут попасть листья деревьев, сосновые иглы, лед или снег, обработка долины должна позволять этому мусору стекать с крыши и не попадать в ловушку или вызывать закупорку воды.Кроме того, впадины — это участки кровли, подверженные сильному износу из-за большого количества стремительно стекающей по ним воды. Металлические поддоны отлично справятся с этой задачей благодаря многолетней защите, не требующей обслуживания.
Расширяющиеся фронтоны
Расширяющиеся фронтоны возникают, когда конек (вершина) крыши шире, чем карниз (низ) крыши. Это особенно часто встречается в бревенчатых домах, они похожи на долины тем, что все, что поднимается вверх по расширенному фронтону, будет попадать в них. Необходима специальная обработка расширяющегося фронтона, которая не задерживает листья деревьев, снег и т. Д.Большинство стандартных двускатных крыш для металлических крыш не подходят для расширяющихся фронтонов.
Мертвые долины
Если на вашей крыше есть Мертвая долина, вы, вероятно, слишком хорошо это знаете, потому что это частые проблемные области. Мертвые впадины возникают, когда две секции крыши примыкают к своим спусковым краям. В результате обычно получается крыша с низким уклоном, по которой должно течь много воды. В некоторых случаях их можно решить с помощью больших металлических кастрюль. В остальных случаях с металлическими крышами обрабатывают различными мембранами или другими кровельными материалами.Если неметаллический кровельный материал используется в сочетании с металлической крышей, убедитесь, что есть план, который позволит заменить неметаллический материал до того, как возникнет необходимость в ремонте металлической крыши.

Если на вашей крыше есть участок, который вас беспокоит, просто напишите письмо Тодду Миллеру, нашему президенту и внутреннему гуру кровли. Он быстро и подробно отвечает на электронные письма, и с ним можно связаться по адресу. Отправьте описание вашей кровли и, если возможно, приложите фотографии.

Теги: геометрия крыши

Практическое руководство с примерами и изображениями

Несколько лет назад, когда я строил свой первый сарай, я думал, что скат крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предполагал, что подойдет любой уклон крыши, отталкивающий воду.

Однако после работы над многими проектами навесов я пришел к выводу, насколько критичным может быть наклон односкатной крыши для конструкции.Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Более низкий шаг также имеет преимущества, прежде всего в том, что он использует меньше материала. Ниже мы подробнее рассмотрим преимущества различных полей и почему они могут работать или нет для вашего следующего набора планов сарая, будь то строительство крошечного дома или садового сарая.

Что такое скат крыши?

Уклон кровли — это измерение крутизны кровли.Уклон крыши, также известный как уклон крыши, измеряется путем подъема через пробег. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтальной длины, то наклон вашей крыши выражается как 4:12.

Коэффициент — это наиболее распространенный способ обозначения уклона крыши или уклона крыши, но возможны и градусы. Угол наклона 4:12 составляет около 18,5 градусов, но не совсем так. Вы также можете разделить прибавку к пробегу, умножить на 100 и получить процентное значение. Таким образом, шаг 4:12 будет иметь уклон 33%.

Тем не менее, средний пробег более эффективен и понятен среднему мастеру-мастеру.Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона кровли отлично подходит для расчета уклона односкатной крыши.

Помните, скат крыши нужен не только для эстетики. Наклон вашей крыши жизненно важен, помимо прочего, как влагозащитный барьер, а слишком плоская крыша потенциально может привести к обрушению вашего сарая. Кроме того, чем мельче уклон, тем больше вам нужно учитывать влагостойкие кровельные материалы и стяжка.

Другая проблема заключается в том, что чем круче уклон крыши, тем больше потребуется кровельного материала, от каркаса до обшивки. Площадь поверхности крыши увеличивается с увеличением уклона, и вам придется соответствующим образом рассчитать бюджет при планировании конструкции односкатной крыши.

Виды скатов кровли

Давайте подробнее рассмотрим преимущества и недостатки крыши с разным углом наклона. Посмотрите ниже, чтобы увидеть преимущества и недостатки различных типов ската крыши.

Важно помнить, что скат крыши не обязательно должен относиться к двускатной крыше — это также может быть односкатная крыша, соляная коробка или другой тип кровли с плоской поверхностью.

Малогабаритная крыша

Низкоскатная крыша — это любая крыша с уклоном 3:12 или меньше. Многие кровельные черепицы не позволяют укладывать их на крыши с таким уклоном. Чаще всего в качестве кровельного материала используют рулонные мембраны, которые используют тепло для склеивания швов.

Плюсы

Использует наименьшее количество рубероида
Простой доступ и установка

Минусы

Не выдерживает больших нагрузок
Битумная черепица часто не подходит для неглубоких крыш

Среднескатная крыша

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши.Это также самые распространенные скаты для односкатных крыш. Опять же, самое важное — это погода. Используйте удобный инструмент, например калькулятор снеговой нагрузки, чтобы определить, выдержит ли ваша крыша вес снега, в зависимости от его уклона.

Кроме того, если вы используете сборные фермы, вы не сможете выбрать уклон вашей крыши. Такие фермы, купленные в магазине, часто имеют размер 4:12. Фермы навесов ничем не отличаются, а сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Плюсы

Сборные фермы — опция
Можно использовать любой кровельный материал

Минусы

Все еще слишком мелко для некоторых климатов
Работы на крыше сложнее, чем на неглубокой крыше

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не иметь самую крутую крышу из возможных? Он с легкостью оттолкнет любую погоду, и скопление снега не будет проблемой.Проблема с очень крутой крышей в том, что если что-то пойдет не так, будь то протечка или недостающая черепица, то ее будет очень трудно достать и заменить.

Кроме того, для уклона крыши более 9:12 потребуется гораздо больше кровельного материала, чем для крыши 3:12. Затраты на кровельный материал могут увеличиться в спешке, и разница в площади поверхности и конструкции крыши между неглубокой и крутой крышей значительна.

Но не обманывайте себя, крутая крыша — отличная защита от непогоды.Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения вещей или другого рабочего места.

Плюсы

Дополнительное внутреннее пространство
Отличный вариант для защиты от атмосферных воздействий

Минусы

Требуется больше материала = дороже
Сложные в ремонте крутые крыши

Факторы, влияющие на наклон односкатной крыши

Есть масса причин, которые следует учитывать при строительстве односкатной крыши, и первая должна учитывать безопасность всего, что будет в вашем сарае.Удобство и внутреннее пространство — это здорово, но если все в вашем интерьере промокло от протечек, то не имеет значения, насколько красиво выглядит ваша крыша.

Погода

Живете в пустыне? Плоская крыша или крыша с низким скатом может быть именно тем, что вам нужно. Или ваш климат более тропический? В этом случае вам, вероятно, понадобится традиционная скатная крыша 4:12 или около того. Живете в Канаде? Лучше немного приподнять скат крыши, чтобы учесть ведра со снегом, которые вы получаете каждую зиму.

Плоские крыши не очень любят влагу.Их легко построить и это самый дешевый вариант, но вода может сидеть сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но при этом достаточно мелкий, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, подумайте о ветре в вашем районе. Обычны ли большие порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается воздействию ветра.Крутая крыша очень восприимчива к сильным ветрам, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается сильным ветрам.

Давайте посмотрим, что нужно учитывать при заснеженной местности, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, который я связал выше, введите данные, относящиеся к вашему навесу и размеру крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем районе.

Поймите, что снег в одной местности сильно отличается от снега в другой. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты выпадает много снега, но он, как правило, очень легкий. Давление на квадратный дюйм влажного снега может быть до 8 раз больше, чем у легкого снега на той же территории.

Еще одно соображение — лед. У льда может быть вдвое больше фунтов на квадратный дюйм, чем у влажного снега на той же территории. Если вы собираетесь отапливать сарай, то на крыше будет скопление льда.Если вы решили обогреть сарай, начните с утепления потолка. Если вы этого не сделаете, вы можете использовать кабель для удаления льда с крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снега, подумайте о снегопадах на крыше. Они предотвращают падение снега большими листами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества непосредственно вокруг сарая. Снежные щитки могут быть либо пластиковыми щитами, ввинченными непосредственно в крышу, либо серией металлических стержней, которые проходят по всей длине крыши возле карниза.

Кровельный материал

Тип кровельного материала зависит от уклона вашей кровли. Один из крупнейших производителей битумной черепицы предлагает не использовать его битумную черепицу на любом шаге 2:12 или меньше.

Должно быть очевидно, что черепица не годится на плоской крыше. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Битумная черепица работает на крутых крышах, но лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны — от ¼ ”: 12 и выше. Металлические кровли тоже имеют швы, но многие производители рекомендуют соединять свои панели саморезами с герметиком. Это обеспечивает герметичное уплотнение между всеми зазорами. Кроме того, швы часто приподняты как минимум на 2 дюйма от поверхности крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон, который вы могли бы пойти с металлической крышей. Эксперты рекомендуют минимум полдюйма, чтобы обеспечить защиту от атмосферных воздействий внутри вашего сарая.

Помните, металлочерепица дороже черепицы. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить по крайней мере втрое — или более — стоимость черепицы для той же площади поверхности.

Местные правила

Как и в случае любого проекта строительства навеса, я настоятельно рекомендую проконсультироваться с местными строительными нормами или строительным инспектором перед выбором уклона крыши. Скорее всего, ваш местный кодекс будет устанавливать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на строение.

Кроме того, местные нормы и правила предусматривают использование мембраны или битумной бумаги для использования под внешним слоем кровли. Если вы строите чердак или крошечный дом, то кодекс может диктовать использование подкладки под жилым помещением.

Вентиляция

Правильная вентиляция в вашем сарае имеет решающее значение для поддержания движения воздуха и предотвращения любого типа плесени или грибка. Кроме того, если вы планируете использовать сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания дыма.

Любая скатная крыша со свесом — карнизом — позволяет легко проветрить сарай. Простая установка потолка под навесом односкатной крыши позволяет воздуху входить и выходить, создавая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия в любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера вашего сарая.

Плоскую крышу вентилировать труднее, так как нет свесов с крыши и фронтонов для вентиляции в стенах. Если вы планируете иметь плоскую крышу, подумайте о том, чтобы вместо вентиляционных отверстий было несколько окон.

Дополнительные элементы навеса

Есть и другие особенности односкатной крыши, которые следует учитывать при проектировании сарая. Давайте взглянем.

Сарай Лофт

Если вы хотите сделать магазин и жилое пространство в своем новом сарае, подумайте о крутом склоне и расположите чердак на чердаке. Чем круче подача, тем больше у вас будет запас по высоте. Фронтонные концы позволяют ставить окна, а использование стропильных конструкций может красиво открыть внутреннее пространство крыши.

Мансардное окно

Это окна, которые кажутся «торчащими» из-под крыши.Мелкий шаг не может выдержать слуховое окно просто потому, что внутреннее пространство делает невозможным слуховое окно. У вас должен быть скат крыши, который давал бы вам хотя бы высоту окна, а затем и немного.

Слуховое окно, таким образом, используется только с более крутыми наклонами, которые имеют полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то место, которое в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве навеса учитывайте разные конструкции крыш, но помните, что уклон — это скат — будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль будет другим.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, является наиболее универсальным типом односкатной крыши и наиболее распространенной, поскольку она может выдерживать любой тип склона. Сарай соляной коробки — это фронтон, который простирается дальше, включая крытую веранду спереди или сзади.

Навес также универсален, но имеет только одну поверхность крыши. Вы не стали бы использовать навес для очень крутой скатной крыши, потому что это потребовало бы, чтобы вы построили стену с одной стороны вашего навеса для хранения до значительной высоты.

Крыши Gambrel состоят из четырех стропил, по два с каждой стороны. Каждый срезан под углом 45 градусов, образуя четыре грани с одинаковым шагом. Двускатные крыши мало отличаются друг от друга, что упрощает их строительство. Двускатная крыша хорошо отталкивает погоду, а особенно снег. Однако используют значительное количество рубероида.

Наконец, вальмовая крыша — это двускатная крыша, имеющая плоскую переднюю часть на одном или обоих концах. Это скорее эстетические особенности, чем практические, потому что шатровая крыша уменьшает внутреннее пространство вашего сарая, одновременно увеличивая сложность конструкции крыши.Шатровая крыша требует среднего ската, чтобы быть практичной, так как шатровая крыша на неглубокой крыше будет едва заметна.

Как определить уклон крыши сарая

Определить уклон односкатной крыши для большинства людей так же просто, как найти в Интернете калькулятор уклона крыши. Однако мы рассмотрим, как это сделать самостоятельно, не требуя от вас знания математики.

Как рассчитать шаг односкатной крыши по формуле

Расчет уклона крыши несложный. Помните, что уклон рассчитывается как высота — или подъем — уклона крыши более чем на 12 дюймов по горизонтали.Следовательно, если ваша крыша поднимается на 4 дюйма в течение 12 дюймов горизонтального пробега, то уклон вашей крыши составляет 4:12.

Построить новую односкатную крышу с желаемым уклоном так же просто, как знать, как использовать скоростной квадрат. Как указано в видео, квадраты скорости имеют полезную маркировку от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 будет 2:12 и так далее. Выровняйте стержень на одном конце стропила в углу. Затем поверните квадрат, пока желаемый шаг не совпадет с верхним краем стропила.Сделайте свою линию.

Проделайте это с другим концом. Затем вы используете квадрат скорости и такое же число шага, чтобы разрезать стыки «птичьего рта» — узнайте, как это сделать, из моего руководства по обрамлению односкатной крыши.

Закончив распил, вы не только рассчитали уклон крыши, но и построили стропила, подходящие для вашего сарая с желаемым уклоном.

Теперь предположим, что вы хотите построить сарай 8 × 10 с двускатной крышей. Так как конек нашей двуглавой крыши будет проходить по всей длине сарая вниз по центру, у нас остается примерно 4 фута по горизонтали от конька до внешнего края сарая.

Вы хотите, чтобы выступ фронтона составлял 2 фута. Это дает нам превышение диапазона 2 ’: 4’. Проблема в том, что шаг измеряется не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5: 1.

Затем умножьте оба числа на 12. Получается 6:12. И вот ваша подача.

Хотя ваш скоростной квадрат может приблизительно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы определить степень вашего шага, разделите подъем на разбег.Так что для нас это 2/4, что равняется 0,50. Затем с помощью научного калькулятора найдите арктангенс 0,5, который на вашем калькуляторе будет выглядеть как атан (0,5).

Определить процент уклона вашей крыши несложно, если вы знаете высоту своей крыши. Используя наши предыдущие размеры, уравнение (подъем / спуск) x100 = процент уклона вашей крыши. В нашем примере это будет 2/4 x 100 = 50%.

Как рассчитать высоту ската крыши

Если вам нужно выяснить, какой высоты будет ваша коньковая доска, то вам нужно знать ширину навеса.Если это 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложная математика или, я предпочитаю, простая диаграмма, подобная этой. Умножьте уклон крыши на коэффициент продольного хода и вуаля, вы получите высоту ската крыши от стеновых пластин до низа коньковой доски.

Как определить длину стропил

Вам также нужно будет найти длину вашей крыши от карниза до конька, также известную как длина стропил.2 = х. Ответ: 20. Но вам нужно извлечь квадратный корень из 20, чтобы найти длину, и в итоге получится около 4,5 дюймов.

Как найти существующий скат крыши

Иногда нам необходимо знать существующий уклон крыши для установки нового кровельного материала или для проверки здания. Вот несколько способов легко найти уклон крыши существующего сарая.

Использование 48-дюймового плотнического уровня и измерительной ленты

Поднимитесь на крышу и положите один угол уровня на крышу, затем поднимите его так, чтобы он был на уровне земли.Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от того места, где уровень встречается с крышей. Измерение от крыши до нижней части уровня — это подъем на 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — вот и ваш пробег. Для подъема знайте, что виниловый и вагонный сайдинг обычно имеет 4-дюймовую «экспозицию» до того, как следующий слой начнется выше и ниже него. Найдите выступ, перпендикулярный тому месту, где начинается крыша, у боковых стен фронтального конца сарая.

Следуйте за этой экспозицией до центра вашего навеса и подсчитайте количество экспозиций, пока не дойдете до гребня. Умножьте на 4, затем разделите на 12. У вас есть подъем в ногах.

Использование квадрата обрамления

В готовом сарае возьмите лестницу и поставьте ее на склоне одного конца линии крыши. Используя небольшой уровень на плоском конце вашего каркасного квадрата, поместите точку поворота на край крыши и выровняйте квадрат и выровняйте его до горизонтального положения с землей.Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если сарай еще не закончен, просто прислоните скоростной угольник к каркасу крыши, например к балке, и повторите тот же метод.

Калькулятор шага односкатной крыши

Знание того, как рассчитать уклон, подъем, уклон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона кровли может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные домашние мастера используют этот инструмент, чтобы сравнить свои измерения со своими собственными, и я бы посоветовал иметь этот инструмент поблизости, когда вы в следующий раз будете строить односкатную крышу.

Заключение

Надеюсь, это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши. Помните: если вы не уверены в своих расчетах, в Интернете есть множество инструментов, которые помогут вам проверить свои измерения.

Пожалуйста, не стесняйтесь оставлять мне комментарий, если у вас есть другие вопросы по статье или если у вас есть какие-либо советы и рекомендации по поиску ската крыши, которые я здесь не упоминал.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Понимание терминологии, связанной с уклоном крыши — совпадает с уклоном?

Отличия

Ниже приводится сравнение технических различий между шагом и наклоном.

Участок	Наклон
Разделить подъем на пролет	Разделить подъем на пробег
Представлено в виде дроби	Отображается в виде отношения
Более распространенное измерение кровли	Менее распространенное измерение кровли

С взаимозаменяемыми значениями наклона и наклона

Поскольку жилищное строительство стало более сложным, ремонт в целом тоже стал невозможным! И подрядчики были вынуждены адаптироваться.При этом большинство (если не все) подрядчики теперь используют уклон и уклон как взаимозаменяемые, особенно при составлении сметы кровли.

Читая о шаге и наклоне, чаще всего вы найдете их гибрид. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем за пробегом). Исторически этому есть несколько причин …

Гибридное определение?

Во-первых, шаг — это просто более общепринятая терминология.

Во-вторых, уклон легче рассчитать для двускатных крыш.

Результат?

Гибридная комбинация наклонно-спускового механизма; измерение, которое технически имеет наклон, но отображается как шаг и называется шагом.

Еще не запутались?

Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) рассматривать наклон и наклон как одно и то же!

Хотя это упрощение может заставить архитекторов вырваться из головы, уклон и уклон широко используются как синонимы как производителями кровли, так и подрядчиками кровли.И если при заказе кровельных материалов различия не имеют значения, то нет смысла тратить время на то, чтобы быть максимально конкретным.

Теперь, когда мы разобрались с этим, мы можем перейти к самому важному. Углы крыши! В любом случае нужно определить, какой уклон и наклон крыши нужно определить, не так ли?

Таблица углов крыши

Независимо от того, называете ли вы наклон или наклон, расчет крутизны вашей крыши — это все, что вам нужно знать, под каким углом она находится.

Когда вы определите свой уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать наклон вашей крыши:

Шаг	Уголок
0/12	0 *
1/12	4.76 *
2/12	9,46 *
3/12	14,04 *
4/12	18,43 *
5/12	22,62 *
6/12	26,57 *
7/12	30,26 *
8/12	33,69 *
9/12	36,37 *
10/12	39.81 *
11/12	42,51 *
12/12	45,00 *

Общие примеры

Плоская крыша: 0/12

Плоские крыши не имеют уклона, поэтому, если вам нужно выразить наклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0 * или «ноль градусов».

Низкий наклон: 1/12 и 2/12

Крыши с низким уклоном часто принимают за плоские, но это не так.Наклон у них есть, просто он не очень выражен. А поскольку уклон такой пологий, вам понадобятся специальные кровельные материалы с низким уклоном. 1 из 12 — самый низкий из низких склонов.

Вы часто встретите уклон 1/12 на задних верандах внутреннего дворика или на верхней части более старой крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9,46 градусов.

Стандартные шаги: от 3/12 до 9/12

Крыши со стандартным скатом — это обычные кровельные скаты, которые можно встретить в основных жилых помещениях жилых домов.В отличие от крыш с низким уклоном, для участков со стандартным уклоном можно без проблем использовать обычную черепицу . Поскольку здесь достаточно уклона, вам не нужно беспокоиться о сливе воды так сильно, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

В градусах стандартный угол наклона крыши составляет от 14,04 градуса до 36,37 градуса.

Минимальный шаг для черепицы

3 на 12 — это минимальный уклон, необходимый для кровли для черепицы.

Некоторые кровельщики по-прежнему выбирают материалы с низким уклоном с шагом 3 на 12, но это не совсем необходимо и просто увеличивает стоимость вашего проекта.

Самый крутой стандартный шаг

Угол наклона крыши 9/12 (36,37 градуса). самый крутой стандартный спуск.

Все, что выше 9 на 12, считается крутым подъемом.

Крутой склон: 10/12 и выше

Любой уклон не менее 10/12 (39,81 градуса) считается крутым. Это включает 10 на 12, 11 на 12, 12 на 12 и высоту, где подъем больше, чем разбег.

Важное замечание для подрядчиков по кровельным работам: при замене крыш на более крутые, важно учитывать безопасность вашей бригады. Все кровельщики должны быть пристегнуты и пристегнуты!

Точные примеры

Если вам интересно увидеть несколько реальных примеров различных уклонов кровли, мы создали для вас схемы некоторых из наших недавних установок кровли.

Чтобы просмотреть эти примеры, выберите ниже скат крыши, который вы хотели бы проверить:

Калькулятор уклона кровли
— Получите точную оценку уклона кровли
Калькулятор шага крыши мгновенно оценит уклон вашей крыши со всех возможных углов.
Вы можете рассчитать уклон, площадь, длину стропил и другие размеры.
Вы также можете преобразовать наклон крыши в градусы (внизу).
1) Расчет уклона крыши на основе длины стропил
Какой тип крыши лучше всего подходит для вашей крыши?
Если у вас уклон крыши 3/13 или ниже, настоятельно рекомендуется использовать / устанавливать кровельный материал, который лучше всего подходит для плоских или пологих кровель (например, резина EPDM, ПВХ или TPO мембрана или модифицированная битум).
Если уклон вашей крыши больше 3/12 (так называемый крутой уклон), вы можете установить либо асфальтовую черепицу, либо металлическую крышу, либо один из экзотических типов кровли: шифер, черепица, дерево и т. Д. Металлические крыши будут иметь самое высокое сопротивление ветру и лучше всего подходят для предотвращения образования ледяных плотин, особенно если уклон вашей крыши ниже 6/12!
В то время как битумная черепица будет наименее дорогим кровельным материалом с уклоном, дешевле получить металлическую крышу, если вы планируете оставаться в своем доме более 5 лет.
Как пользоваться калькулятором шага
Для оценки площади крыши введите ширину и длину (как показано на измерительной диаграмме ниже), и либо Подъем, либо Шаг — второе значение будет рассчитано автоматически. Нажмите рассчитать. Результаты появятся под кнопкой расчета и будут включать в себя: длину стропил, общий размер / площадь и шаг.
Используя приведенную ниже схему, измерьте крышу над землей и введите размеры здания в калькулятор №2 выше. Введите пролет (также известный как ширина фронтона) и высоту над базовой линией.
Чтобы рассчитать шаг и размер, измерьте крышу и сделайте замеры в соответствии со схемой ниже. Введите ЛИБО подъем крыши или уклон крыши.
2) Калькулятор шага до угла (в градусах)
Введите шаг в первое поле — расчет выполняется автоматически.

Как измерить подъем крыши
Roof Pitch Finder — если вам нужен инструмент для определения уклона крыши, этот Johnson Level & Tool 750 Pitch and Slope Locator стоит всего 7,77 долларов США с бесплатной доставкой от Amazon и имеет лучшие оценки пользователей.Проверить это.
Если вы не знаете высоту подъема, у вас нет лестницы или нет доступа к крыше, чтобы его измерить, вы можете точно оценить подъем, измерив 3 пролета сайдинга.
Типичный виниловый сайдинг имеет выступ 4 дюйма, поэтому 3 пролета будут равны 12 дюймам или 1 футу. Рассчитайте количество пролетов от базовой линии до пика. Так как у большинства домов есть древесина граблей, которая обычно имеет ширину 6-8 дюймов, вы можете добавить эту ширину к подъему.
Пример: Если у вас есть 19 пролетов сайдинга с шириной каждого пролета 4 дюйма и доска с граблями 6 дюймов, то подъем будет:
[6 ″ + (19 * 4 ″)] / 3 = 6 ′ 10 ″ подъем крыши.

Преобразование уклона (американский / канадский метод измерения уклона) в градусы (европейский метод измерения уклона) может быть полезно для определения геометрии крыши или для европейских подрядчиков, которые не привыкли к системе eUS. См. Таблицу ниже:
Дополнительные ресурсы
Дополнительную информацию о важности уклона крыши и различных методах его расчета см. В нашем подробном Руководстве по уклону кровли.
Чтобы узнать длину стропил и точную стоимость замены, воспользуйтесь нашим Калькулятором стропил.
Если вам нужно быстро оценить, сколько стоит новая кровля, воспользуйтесь нашим калькулятором монтажа кровли
Чтобы оценить цены на черепицу из 3-х плит и архитектурную черепицу, воспользуйтесь нашим калькулятором асфальтовой черепицы
Опубликован: 20 января 2020 г.
Это руководство по кровле представлено Лео Б.
Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.
Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!
Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному справочнику местных кровельщиков , чтобы привлечь больше клиентов!

Общие термины по кровле | Иллюстрированный глоссарий
Обрамление кровли включает в себя целую лексику.Как вы можете видеть на иллюстрации ниже, крыши имеют шатровые стропила, коньковые доски, домкраты и многое другое. При работе на крыше полезно знать эти термины.
Вот более пристальный взгляд на общие термины кровли: Типичный каркас крыши © Дон Вандерворт, HomeTips
Стык
Открытый конец черепицы. У деревянной черепицы или тряпки это более толстый конец.
Торцевая часть черепицы — это конец, обращенный к крыше.
Хомут-стяжка (также воротник-балка)
В профиле каркас обычной скатной крыши образует треугольник: зеркальные пары стропил встречаются на коньке и соединяются поперек основания потолочной балкой.Собственная прочность и целостность треугольной формы делает крышу прочной конструкцией.
Нижний «пояс» треугольника — система потолочных балок — не дает стенам дома разлетаться в стороны под значительными нагрузками на крышу, толкающими вниз и наружу.
Стяжка воротника между стропилами
Стяжка воротника — иногда называемая балкой воротника — проходит параллельно балкам потолка, но выше. Каждая галстук-воротник соединяет соответствующую пару стропил в середине пролета, придавая стропилам жесткость и укрепляя общую конструкцию.Над комнатами со сводчатыми или приподнятыми потолками хомуты иногда дублируют балки потолка, обеспечивая существенный нижний пояс треугольника, а также могут служить опорой для крепления плоской части потолка.
Палуба
Обшивка из фанеры или ориентированно-стружечной плиты (OSB), используемая в качестве основы для крепления кровельных материалов. Плотники прибивают фанерный настил (обшивку) к стропилам крыши — в данном случае — к ряду стропильных ферм. TFoxFoto / Shutterstock.com
Drip Edge
Металлическая полоса L-образной формы, расположенная по краям крыши, позволяющая воде стекать с крыши, не стекая по карнизу или сайдингу.
Карниз
На наклонной крыше, горизонтальная нижняя сторона, выступающая из стены дома.
Карнизы нависают над стенами дома.
Воздействие
Часть черепицы, подверженная воздействию погодных условий, обычно менее половины ее длины. Открытая часть черепицы — это часть, подверженная воздействию погодных условий. Paul Tessier / Shutterstock.com
Войлок или подложка
Кровельная бумага, пропитанная асфальтом, которая создает вторичный водонепроницаемый барьер между многими кровельными материалами и настилом крыши.Под черепичной крышей 30-фунтовый рубероид на фанерной палубе проливает воду. © Дон Вандерворт, HomeTips
Мешалка
Металлические детали, которые не дают воде просачиваться в перекрестки, такие как впадины или стыки на вертикальных стенах, или вокруг отверстий в крыше, таких как дымоходы или вентиляционные трубы.
Уплотнение ступени с силиконовым уплотнением. © Дон Вандерворт, HomeTips
Шаг
Уклон крыши — это величина уклона или угла наклона крыши. Есть ли разница между шагом и наклоном? И да и нет.Чтобы понять, как правильно использовать эти термины, поможет краткий урок геометрии крыши. Как рассчитать уклон крыши © HomeTips
Шаг выражается в виде дроби, например 1/4, где каждое число представляет координаты угла . Этот угол основан на подъеме (высоте) и размахе (ширине) крыши. Шаг — это подъем по размаху.
Допустим, ваш дом имеет ширину 38 футов, а двускатная крыша имеет свес в 1 фут с каждой стороны; Таким образом, пролет крыши составляет 40 футов. От карниза до пика он 10 футов в высоту — это подъем.Рисунок 10/40 и уменьшите его до 1/4. Он имеет шаг 1/4. Уклон крыши выражается как отношение высоты подъема крыши (расстояние по вертикали) к каждой высоте спуска (расстояние по горизонтали).
«Уклон 4 на 12» означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального расстояния. Слово «шаг» впервые было использовано в начале 17 века для обозначения «наивысшей точки». Это относилось ко всему, от музыкального звука до высоты, которую достигает сокол, прежде чем прыгнуть вниз, чтобы атаковать свою добычу.
Стропила
Каркас, поддерживающий настил крыши и кровлю.На скатной крыше это угловые брусья с нижней стороны, а стропила являются основными опорами крыши. Лиза С. / Shutterstock.com
Грабли и коньки
Наклонный край крыши над стеной — это грабли. Прямоугольный конец наклонной крыши называется «граблями». Конек — это горизонтальная вершина крыши. Elk Roofing
Конек — это вершина, на которой встречаются две наклонные части крыши. Коньковая доска, являющаяся частью каркаса крыши, проходит горизонтально по вершине скатной крыши.Коньковая доска, по сути, являющаяся хребтом обычной крыши с решетчатым каркасом, зажата между стыковочными концами стропил.
Вот небольшая мелочь: слово «hryge» на древнеанглийском языке впервые было использовано в отношении крыш домов в 16 веке. В XVII и XVIII веках «конек» и «конек-столб» использовались соответственно для обозначения горизонтального бруса или шеста на коньке крыши. То, что когда-то было шестом или деревом, теперь является фрезерованной доской — обычно размером 1 на 6 или больше для домов — отсюда и термин «коньковая доска».”
Квадрат
Измерение площади крыши, равной 100 квадратных футов (площадь 10 на 10 футов).
Наклон
Наклон крыши — это количество дюймов, на которое она поднимается на каждые 12 дюймов горизонтального пробега. Крыша с уклоном «4 из 12» поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега. Та же самая крыша имеет уклон 4/12 или 1/3. Термины «шаг» и «наклон» — это просто два разных способа выражения одного и того же измерения. См. «Шаг» выше.
Софит
Софит — это горизонтальная нижняя сторона свеса крыши, арочного проема, лестницы, потолка или аналогичного архитектурного элемента.
Еще немного мелочей: от итальянского «soffitta» для «под» и «figgere», чтобы исправить, слово «soffit» восходит к временам ранней палладианской архитектуры. Типичные софиты в современных домах включают плоскую площадку под карнизами, где вентиляционные отверстия обеспечивают вентиляцию чердака, нижний периметр подвесного потолка и потолок, который крепится к нижней стороне лестницы.
Долина
Угол, образованный в месте пересечения двух наклонных поверхностей крыши. Поскольку он собирает воду, стекающую с двух плоскостей кровли, он обычно защищен металлической оградой.Долина собирает воду с двух откосов и направляет ее вниз по крыше в желоба. © Petr73 / Shutterstock.com
Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по кровельным работам
Позвоните, чтобы получить бесплатную оценку от профессионалов кровли:
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт развивает свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Дон Вандерворт
Калькулятор и диаграмма отделки фронтона и угла наклона крыши WholesaleMillwork.com.
На этой диаграмме показан шаг 10/12 — подъем по вертикали 10 дюймов на каждые 12 дюймов горизонтального участка.
Используйте таблицу справа, чтобы определить свою подачу. Имейте в виду, что крыши сделаны из дерева (редко идеально прямые) и со временем оседают и сдвигаются.Маловероятно, что ваш размер «А» будет точно соответствовать графику.
Обычно вы будете достаточно близко к одному из измерений диаграммы. Это будет ваш скат крыши, и украшение фронтона, заказанное на этом шаге, будет достаточно близко, чтобы хорошо вписаться. В редких случаях, когда ваш размер находится на полпути между двумя скатами, у вас может быть крыша, имеющая уклон 1/2 (например, уклон 8,5 / 12).
Некоторые из наших украшений фронтона могут быть изготовлены на специальной высоте.Остальные можно просто обрезать по размеру. Пожалуйста, позвоните нам или напишите нам, если это касается вашего дома. Мы, безусловно, можем помочь вам добиться желаемого образа.
Если вы не уверены, какой угол наклона вашей крыши, измерьте угол на 36 дюймов с каждой стороны крыши. Затем измерьте прямо от точки к точке, чтобы получить размер «А», как показано на чертеже. В таблице ниже указаны размеры уклона кровли, напишите нам по адресу [email protected] или позвоните нам по телефону 1-866-995-6001, и мы расскажем вам, какой уклон.
Если размер «A» составляет приблизительно 68-3 / 8 дюйма, ваш уклон крыши составляет 4/12
Если размер «A» составляет приблизительно 66-1 / 2 дюйма, ваш уклон крыши составляет 5/12
Если размер «A» составляет приблизительно 64-3 / 8 «, ваш уклон крыши составляет 6/12
Если размер «A» составляет приблизительно 62-1 / 4 дюйма, ваш уклон крыши составляет 7/12
Если размер «A» составляет приблизительно 59-7 / 8 «, ваш уклон крыши составляет 8/12
Если размер «A» составляет приблизительно 57-5 / 8 «, ваш уклон крыши составляет 9/12
Если размер «A» составляет приблизительно 55-3 / 8 «, ваш уклон крыши составляет 10/12
Если размер «A» составляет приблизительно 53-1 / 8 дюйма, ваш уклон крыши составляет 11/12
Если размер «A» составляет приблизительно 50-7 / 8 «, ваш уклон крыши составляет 12/12
.
