Не раз мы писали о том, что система отопления  представляет собой большой набор компонентов. Каждый из элементов имеет свою конфигурацию, исполнение и предназначение. Знание общих принципов работы каждого из них поможет Вам построить эффективную систему, а в процессе эксплуатации поддерживать этот показатель на должном уровне.  Предлагаем сегодня обратить Ваше внимание на трехходовой клапан котла. Современная конфигурация систем отопления в большинстве случае не может обойтись без данного решения. Именно он регулирует температурную составляющую теплоносителя.

Как он работает

Основная задача трехходового клапана котла заставить двигаться теплоноситель по малому кругу. Для начала предлагаем вспомнить схему переключения котла с отопления на ГВС. При отключенном кране ГВС теплоноситель циркулирует по большому кругу. То есть, нагреваясь в теплообменнике при помощи горелки, теплоноситель поступает в трубопровод отопления и далее к радиаторам отопления, в которых отдает тепло. Остывший теплоноситель возвращается по трубопроводу к котлу и цикл отопления повторяется.  В данном формате доступ в малый круг закрыт. В случае открытия крана горячей воды, вода поступает в котел, где происходит ее нагрев как в первом случае. Однако до этого момента срабатывают датчики подающие импульс на сервопривод трехходового клапана котла. Они открывают доступ потоку по малому кругу, в котором холодная вода нагревается от основного потока. При этом благодаря трехходовому клапану вода находится с постоянным значением температуры. От температуры теплоносителя может зависеть степень работы трехходового клапана. При этом чем более горячая вода, тем более сильно он открывает поток извне. Таким образом, горячая вода заданной температуры попадает в смеситель. При закрытии крана ГВС система переходят в изначальный режим работы с циркуляцией по большому кругу.

В описании Выше был приведен пример работы трехходового клапана с сервоприводом. Это одно из популярных решений.

Существует также мембранный трехходовой клапан. Основные принципы те же за одним исключением. Трехходовой клапан включается в работу благодаря давлению воды на мембрану клапана, запускающую поток через малый круг.

Если говорить об управлении, то клапан может управляться не только сервоприводом. Есть варианты с термостатическим регулированием, при котором вещество, реагирующее на изменение температуры расширяется и давит на шток. Так происходит регулирование в данном случае.

Возможные поломки

Один из симптомов – еле теплая или совсем холодная вода при включенном кране ГВС.  Это может  означать, что теплоноситель продолжает циркулировать по большому кругу. Причиной тому может быть выход из строя сервопривода, либо отдельных его элементов. Так при эксплуатации может произойти износ штока, далее идет потеря герметичности и попадание воды на электрические узлы сервопривода. Как результат – его сгорание. Еще одной из причин выхода из строя трехходового клапана котла является образование накипи. Как мы знаем это общая проблема отопительной системы в целом. Ранее мы писали о профилактических мероприятиях по борьбе с этой распространенной проблемой. Чуть выше было сказано, что в трехходовом клапане может присутствовать мембрана. Соответственно данный элемент также может выйти из строя.

Устройство трехходового клапана у разных производителей является общей чертой. Иными это своего рода «локальный» стандарт в отоплении. Как Вы уже знаете, у всех производителей различаются технические спецификации. Они отражены в паспортах устройств. Так, обращайте внимание на то, что трехходовые клапаны, могут отличаться размерными характеристиками. Использование внешне схожих устройств различных по размеру и ряду других характеристик может привести к неэффективной их работе и возможным поломкам.

Надеемся, что данная статья была для Вас полезной.

Специалисты NEMOROZ. RU помогут разобраться с любым вопросом по отоплению и не только!

Эта запись была размещена в Отопление в вопросах и ответах с меткой трехходовой клапан котла.

Admin

Главный инженер ООО «Немороз+»

Трехходовой клапан в системе отопления: назначение и правила монтажа

Здравствуйте!

Сегодня я расскажу о таком редко используемом элементе запорной арматуры отопительной системы, как терморегулирующий трехходовой клапан. К сожалению, в силу безграмотности многих так называемых мастеров это устройство нечасто встречается в быту. А ведь именно оно – один из столпов энергоэффективного отопления.

Предлагаю избавиться от дремучей невежественности и разобрать все плюсы и минусы трехходового термосмесительного клапана.

Что это такое и для чего он нужен

Трехходовой терморегулирующий клапан – это смеситель, предназначенный для изменения температурного режима теплоносителя в системе отопления.

Назначение и область применения устройства

Даже если учесть все теплопотери и обустроить отопительный контур в полном соответствии с данными теплового расчета, исключить сбой в тепловом балансе в результате воздействия внешних факторов (температурных перепадов, ветряных нагрузок и пр. ) не получится.

Чтобы своевременно реагировать на эти процессы, на протяжении долгого времени в помещении поддерживая комфортную температуру, в магистраль устанавливаются запорно-регулирующие вентили – трехходовые термостатические клапаны.

Они применяются как в обычной радиаторной схеме отопления, так и в системах теплого пола, где обеспечивают:

• Перенаправление (распределение) потоков теплоносителя.
• Смешивание потоков теплоносителей с разными температурами для получения заданной температурной планки.
• Защиту напольного покрытия от перегрева (в системах теплого пола).

С этой же целью трехходовые термоклапаны часто используются в системах ГВС, где они выполняют функцию всем привычного смесителя.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

• Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
• Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

• Максимальное рабочее давление.
• Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.

Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.

Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.

Устройство и принцип работы трехходового клапана

Конструкция трехходового термоклапана схожа с тройником. С 3 сторон расположены отрезки труб (патрубки):

1. Два (прямой и байпасный, на фото дальше обозначены как А и В) предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно.
2. Один (общий, на фото – АВ) – для исходящего или входящего (также в режиме смешивания или разделения теплоносителя).

Внутри корпуса расположены:

1. Шток, обеспечивающий движение затворного механизма.
2. Запорный механизм (затвор).
3. 2 седельных кольца, фиксирующие затвор (присутствует не во всех моделях).

В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.

Конструкция затворного механизма предполагает деление трехходовых клапанов на 2 основные группы – седельные и поворотные, несколько отличающиеся по принципу работы. Кроме того, различают смесительные и разделительные (распределительные) термоклапаны.

Седельные трехходовые клапаны оборудованы вращающимся штоком с закрепленным на нем шаровым, пластинчатым или цилиндрическим затвором. Поступательные движения штока приводят в действие затворный механизм.

Его функции:

1. В режиме смешивания, находясь в крайнем верхнем положении, перекрывает ток жидкости из патрубка А, одновременно открывая патрубок В. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
2. В режиме разделения крайнее верхнее положение затвора приводит к закрытию патрубка В и одновременному открытию патрубка А. Крайнее нижнее положение, наоборот, закрывает патрубок А и открывает патрубок В.

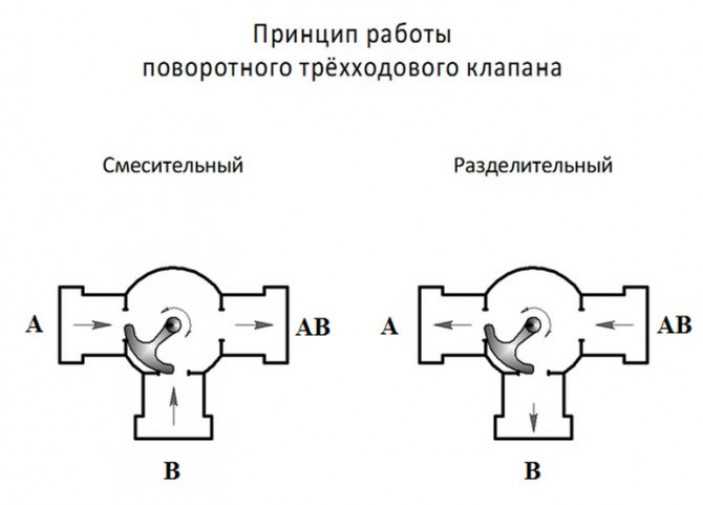

Поворотные трехходовые клапаны оборудованы штоком радиального вращения на 90°:

1. В режиме смешивания поворот штока налево перекрывает патрубок В, открывает ход теплоносителю с патрубка А. Поворот штока направо перекрывает порт А и открывает патрубок В.
2. В режиме разделения потоков крайнее левое положение перенаправляет поток носителя в направление патрубка А, а крайнее правое положение – в направление патрубка В.

На заметку! Общий патрубок АВ ни в одном из вариантов не перекрывается, поэтому характеризуется постоянным гидравлическим режимом.

Достоинства и недостатки термостатических трехходовых клапанов

Несомненные плюсы использования трехходовых терморегулирующих клапанов:

1. Легкость влияния на температуру рабочей среды.
2. Практичность и энергоэффективность системы отопления.
3. Простой монтаж и обслуживание.
4. Долгий срок службы (зависит от материала, из которого изготовлен).

Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

• У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

• У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

1. Материал, из которого он изготовлен.
2. Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
3. Интенсивность эксплуатации.
4. Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк. Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

1. Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
2. Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
3. Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
4. Материал клапана. Латунная и медная арматура служит гораздо дольше.
5. Диаметр труб, к которым будет подсоединяться термоклапан.
6. Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

• Давление.
• Максимальная температура теплоносителя в месте монтажа клапана.
• Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

На заметку! Не стоит путать трехходовой термосмесительный клапан с аналогичным краном. Несмотря на схожую конструкцию и принцип действия, разница в системе управления существенна. Для сложных систем отопления лучше использовать именно клапан, а для небольших и максимально простых вполне подойдет и управляемый вручную кран.

Популярные производители трехходовых клапанов

Среди многочисленных производителей трехходовых термоклапанов я бы выделила следующую пятерку лидеров. Они специализируются на производстве инженерной сантехники, термостатического оборудования и активно внедряют новейшие энергоэффективные технологии:

• ESBE (Швеция).
• IMI-HEIMEIER (холдинг, включающий в себя 3 производственных комплекса).
• Danfoss (Германия).
• HERZ (Австрия).
• Valtec (Италия, Россия).

Valtec – специальный проект, производство адаптированной к российским реалиям разнообразной инженерной сантехники. Особенный плюс – приемлемая цена и большой срок гарантии на продукцию.

Сколько стоят трехходовые клапаны

Стоимость устройства складывается из множества аспектов – материала, из которого они произведены, технической оснащенности, репутации бренда. Стоит ли за нее переплачивать, решать вам.

Правила монтажа трехходовых клапанов

Чтобы потребитель не мучился вопросом, как правильно установить трехходовой термосмесительный клапан, производитель снабжает свою продукцию тщательно проработанной инструкцией и наносит на каждое изделие специальную маркировку, помогающую безошибочно определить направление потоков:

1. Патрубок, обозначенный литерой «А», так называемый «прямой ход», предназначен для подсоединения к трубе с горячим теплоносителем.
2. Патрубок с литерой «В» («байпасный ход») соединяется с трубой, подающей охлажденную воду.
3. Патрубок с обозначением «АВ» (ход с постоянным гидравлическим режимом) подсоединяется к основной транспортной магистрали, предназначенной для транспортировки уже смешанного теплоносителя.

Место трехходового клапана в отопительном контуре

Для начала рассмотрим общие схемы подключения к отопительному контуру. Упрощенно их можно представить так:

Как видно из схемы, трехходовые термоклапаны могут устанавливаться как на тепловой ветке, идущей непосредственно от котла, так и на обратке. Однако это вовсе не значит, что так может устанавливаться абсолютно любой клапан. Возможности того или иного оборудования определяет допустимый тепловой режим, указанный изготовителем в техпаспорте.

Ниже представлена более сложная схема, позволяющая полностью автоматизировать работу системы отопления:

При установке следует соблюдать следующие правила:

1. Перед клапаном должны быть установлены: манометр, фильтр, дроссельная диафрагма (шайба).
2. После термоклапана устанавливается еще один манометр.
3. Перед клапаном желательно выдержать прямой участок трубы, равный 5 ее номинальным диаметрам, за термоклапаном длина прямого участка должна быть не менее 10 номинальных диаметров трубы.
4. В сложноконтурных или излишне длинных отопительных магистралях проблему низкого давления решают установкой циркуляционного насоса.
5. На горизонтальных участках сам клапан размещается таким образом, чтобы электропривод, термостатическая вставка или терморегулятор располагались над ним.
6. Резьбовые соединения стыкуются с применением льняного волокна, уложенного на резьбу в 2-3 слоя, и герметика.
7. В процессе закручивания следует избегать излишних усилий на сопрягаемые элементы, не допускается их растяжение, сжатие или изгиб.

Место трехходового клапана в системах водоснабжения

Представленная ниже схема монтажа трехходового клапана доступно иллюстрирует принцип его обвязки с водонагревателем и варианты установки в напорных и безнапорных системах водоснабжения:

Частые ошибки и проблемы при установке трехходового клапана

1. Неверное подсоединение патрубков ведет к общему сбою системы отопления – перегреву котла, холодным радиаторам и т. д.
2. Несоблюдение рекомендуемых длин горизонтальных участков и углов наклона магистрали могут провоцировать образование воздушной пробки в приборе, его заклиниванию.
3. Пренебрежение установкой фильтрующего элемента приводит к заклиниванию затворного механизма и его быстрому износу.

Советы специалистов

При определенном подходе трехходовой термоклапан можно заменить конструкцией из двух двухходовых клапанов, настроенных на реверсивный режим работы: при открытии одного второй автоматически должен закрываться.

Заключение

Как видите, сделать отопление энергоэффективным нетрудно. А смонтировать клапан своими руками, опираясь на рекомендации изготовителя, может каждый, кто умеет орудовать гаечным ключом. Если же собственных навыков недостаточно, всегда можно обратиться за помощью к специалистам.

Удачи вам! И не забывайте подписываться на рассылку и делиться полезностями со своими друзьями и знакомыми в соцсетях. До новых встреч!

Как работает трехходовой шаровой кран?

3-ходовые, также известные как многопортовые клапаны, предлагают множество решений для приложений управления технологическими процессами. Многопортовые клапаны более гибкие при работе с несколькими средами. Эти 3-ходовые клапаны обычно сбивают с толку людей, которые никогда не использовали их раньше, своими функциями.

В этом сообщении в блоге объясняется принцип работы трехходового шарового крана и его внешний вид. Мы также обсудим различные типы трехходовых клапанов и их применение.

Что такое трехходовой шаровой кран?

Источник: Dombor

Трехходовой шаровой кран представляет собой тип клапана, используемого для управления потоком жидкости. Это простое устройство, состоящее из шара с тремя портами. Шар вращается, так что порты совмещаются с портами на корпусе клапана. Это позволяет жидкости течь через клапан в соответствующий выпускной патрубок.

Трехходовой шаровой кран представляет собой простое оборудование и очень прост в эксплуатации. Все, что нужно сделать, это повернуть ручку на клапане, и шар переместится в правильное положение. Трехходовой шаровой кран также прост в обслуживании и не требует особого обслуживания. Его можно использовать по-разному. Например, его можно использовать для управления потоком воздуха в системе отопления, вентиляции и кондиционирования воздуха или для управления потоком воды в водопроводной системе. В пищевой промышленности и производстве напитков трехходовой шаровой кран регулирует поток жидкостей, таких как молоко или сок.

Типы трехходовых клапанов

Доступны трехходовые шаровые краны либо L-образной (или T-образной) формы. Принцип работы тот же, но конфигурация шара другая.

• Трехходовые клапаны L-образной формы

 Трехходовые клапаны L-образной формы названы так из-за их L-образной формы. Эти клапаны имеют три порта, которые используются для управления потоком жидкости между двумя разными путями. Три порта соединены через ряд проходов, которые можно открывать или закрывать для управления потоком жидкости.

Трехходовые клапаны L-образной формы используются в различных отраслях промышленности, от производства продуктов питания и напитков до производства косметики. Эти клапаны предназначены для пропуска потока из двух разных входов в один выход или из одного входа в любой из двух выходов. Трехходовые клапаны L-образной формы обычно используются в тех случаях, когда необходимо изменить направление потока или перенаправить поток в другое место.

• Т-образные трехходовые клапаны

Т-образные трехходовые клапаны — это тип клапана, используемый для управления потоком жидкости. Это клапан с тремя портами, два из которых соединены друг с другом, а третий порт соединен с оставшимся портом на клапане. Т-образный трехходовой клапан используется в различных областях, в том числе в сантехнических системах и системах отопления, вентиляции и кондиционирования воздуха.

Т-образный трехходовой клапан — это специализированный клапан, используемый в различных отраслях промышленности, от производства до производства продуктов питания и напитков. Этот клапан предназначен для обеспечения потока двух разных жидкостей в двух направлениях, а также предотвращения смешивания двух жидкостей. Это делает его идеальным выбором для областей применения, где необходимо раздельное управление двумя различными жидкостями.

Преимущества 3-ходового шарового крана

3-ходовой шаровой кран — это тип клапана, который используется во многих отраслях промышленности. Этот клапан предназначен для регулирования потока жидкостей и газов по трубе. Вот пять преимуществ трехходового шарового крана:

• Трехходовой шаровой кран можно использовать для управления потоком жидкостей и газов в обоих направлениях.
• Клапан этого типа очень надежен и может использоваться в системах с высоким давлением.
• Трехходовой шаровой кран прост в эксплуатации и не требует особого обслуживания.
• Этот тип клапана универсален и может использоваться в различных областях.
• 3-ходовой шаровой кран доступен по цене и является отличным вариантом для многих отраслей промышленности.

Недостатки трехсекционного шарового крана

Несмотря на то, что 3-ходовой шаровой кран имеет много преимуществ, необходимо учитывать и некоторые недостатки. Вот 5 основных недостатков 3-ходового шарового крана:

• Ограниченные размеры: 3-ходовые шаровые краны доступны только в ограниченном диапазоне размеров. Поиск правильного размера для конкретного приложения может усложнить задачу.
• Ограниченный расход: 3-ходовые шаровые краны имеют фиксированный расход благодаря своей конструкции. Это может быть проблемой, если для приложений требуется высокая скорость потока.
• Ограниченное давление: 3-ходовые шаровые краны рассчитаны только на определенное давление. Это означает, что они могут не подходить для приложений с высоким давлением.
• Сложность ремонта: из-за сложной конструкции трехходовые шаровые краны трудно ремонтировать в случае их поломки. Это может быть проблемой, если вы хотите быстро отремонтировать клапан.
• Сложность установки: 3-ходовые шаровые краны могут быть трудны в установке, особенно если кто-то не знаком с процессом их установки.

Узнать цену

3-ходовой шаровой кран Рабочий механизм

Источник: Unsplash

В этом разделе будет обсуждаться каждый тип 3-ходового шарового крана, работающий . Они немного отличаются от работы обычного шарового крана. Клапан L-образной формы, или отводной клапан, позволяет изменять расход, поворачивая рукоятку или привод на 90 градусов.

Предположим, что верхняя позиция имеет самый нижний порт, а левый порт открыт. Клапан направит поток среды к нужному порту, повернув его на четверть по часовой стрелке. Еще один поворот на четверть в другом порядке останавливает поток среды. Поворот на 270 заблокировал бы поток медиа. Клапан можно вернуть в исходное положение, повернув на 360 градусов. Два из трех портов могут открываться одновременно. Этот механизм позволяет шаровому крану иметь три варианта потока и две функции отключения.

Поскольку среды из обоих потоков каналов могут быть интегрированы в Т-образную схему, Т-образный клапан также известен как смесительный клапан. Затем средства массовой информации выходят на противоположном конце. Все указанные порты могут быть разблокированы одновременно.

Шаровой кран Т-образной формы также можно использовать в качестве переключателя, поскольку он работает так же, как и L-образный. Это можно сделать, повернув ручку на четверть оборота. Т-образная схема не может обеспечить герметичное отключение, но она может ограничить выпуск двумя портами или разрешить доступ ко всем трем портам.

Т-образный шаровой кран можно использовать в качестве смесителя, чтобы среда могла течь в двух противоположных направлениях. Т-образная схема может разделяться или допускать прямой поток, подобно двухходовому клапану. Стандартный порт Т-образного вертикально расположенного шарового крана всегда открыт. Поворот на четверть оборота приведет к отклонению потока. Поворот на 180° не повлияет на поток среды.

Имеются фиксирующие рукоятки, позволяющие клапанам двигаться при повороте рукоятки. Однако замки можно поворачивать на 360 градусов для трехходового клапана. Это сделано для учета множества портов. Общая точка входа в клапан обычно расположена внизу.

3-ходовой шаровой кран и 2-ходовой шаровой кран.

Источник: Unsplash

В любой системе обработки жидкости обязательно должен быть клапан, который может контролировать поток жидкости. Для этой цели можно использовать многие типы клапанов, но два из наиболее распространенных — это 3-ходовые шаровые краны и 2-ходовые шаровые краны.

Итак, в чем разница между этими двумя типами клапанов? 3-ходовой шаровой кран имеет три порта, а 2-ходовой шаровой кран только два. Это означает, что 3-ходовой клапан может управлять потоком жидкости в трех разных направлениях, а 2-ходовой клапан может контролировать его только в двух.

3-ходовые шаровые краны обычно используются, когда необходимо контролировать поток жидкости в нескольких направлениях. Например, если клапан необходим для управления потоком воды в спринклерную систему, то 3-ходовой клапан является лучшим вариантом для включения и выключения воды в нескольких направлениях.

2-ходовые шаровые краны, с другой стороны, обычно используются только тогда, когда необходимо контролировать поток жидкости в двух направлениях. Например, если клапан необходим для управления потоком воды в раковину, то 2-ходовой клапан лучше всего подходит для включения и выключения воды.

Получить предложение

Практический результат

В заключение, 3-ходовой шаровой кран управляет потоком жидкости. Он состоит из шара с тремя портами, два из которых соединены с входом и выходом клапана, а третий порт соединен со сливом. Шар вращается, так что порты совмещены с входом и выходом, а слив используется для промывки клапана. Свяжитесь с лучшими производителями промышленных клапанов, чтобы приобрести надежный 3-ходовой шаровой кран для всех промышленных применений.

Различные типы трехходовых клапанов

ОПИСАНИЕ

Различные типы трехходовых клапанов

Электромагнитные клапаны используются для регулирования потока различных жидкостей и газов. Эти клапаны чрезвычайно важны для безопасного использования этих материалов. Поскольку эти клапаны используются по разным причинам, существуют разные типы клапанов, которые используются для разных функций. К одному из таких типов относятся 3-ходовые клапаны. Трехходовые клапаны имеют три трубных соединения вместо обычных двух, что упрощает остановку и запуск потока, независимо от того, находится ли он под напряжением или обесточен.

Существует четыре основных типа трехходовых электромагнитных клапанов. Каждый из этих различных типов используется для разных целей. Два основных типа включают 3-ходовой нормально закрытый и 3-ходовой нормально открытый. Эти два клапана отличаются просто тем, что один имеет нормально открытый проход, а другой — нормально закрытый. Если 3-ходовой клапан необходим для более сложных функций, можно использовать либо 3-ходовой ходовой клапан, либо 3-ходовой многоцелевой клапан.

Электромагнитные клапаны производства Solenoid Solutions

• СУБМИНИАТЮРНЫЙ
• МИНИАТЮРНЫЙ
• СРЕДНИЙ ДИАПАЗОН
• БОЛЬШАЯ МОЩНОСТЬ

Узнайте больше о наших электромагнитных клапанах

Видео о работе электромагнитных клапанов

3-ходовые нормально открытые электромагнитные клапаны

порт отверстия тела и порт остановки. Он имеет 2 отверстия: отверстие корпуса и запорное отверстие, одно из которых всегда открыто. Это позволяет использовать 2 пути потока. Когда питание отключено, плунжер поднимается, перекрывая запорное отверстие и открывая отверстие корпуса, позволяя потоку проходить через клапан из порта отверстия корпуса и порта полости. Когда на катушку подается питание, плунжер опускается, перекрывая отверстие корпуса и открывая запорное отверстие, позволяя потоку проходить через клапан из порта полости и из запорного порта.

3-ходовые нормально закрытые электромагнитные клапаны

3-ходовой нормально закрытый электромагнитный клапан имеет 3 патрубка: порт полости, порт отверстия корпуса и порт запора. Он имеет 2 отверстия: отверстие корпуса и запорное отверстие, одно из которых всегда открыто. Это позволяет использовать 2 пути потока. Когда питание отключено, плунжер опущен, что перекрывает отверстие в корпусе и открывает запорное отверстие, позволяя потоку проходить через клапан из порта полости и из запорного порта. Когда на катушку подается питание, плунжер поднимается, перекрывая запорное отверстие и открывая отверстие в корпусе, позволяя потоку проходить через корпус клапана из отверстия в корпусе и из запорного отверстия.

3-ходовые соленоидные клапаны

3-ходовой соленоидный клапан имеет 3 патрубка: порт полости, порт отверстия корпуса и порт запора. Он имеет 2 отверстия: отверстие корпуса и запорное отверстие, одно из которых всегда открыто. Это позволяет использовать 2 пути потока. Подача питания на клапан поднимает или опускает плунжер. Поднятие плунжера перекрывает запорное отверстие и открывает отверстие в корпусе, направляя поток через корпус клапана. Когда плунжер опущен, он перекрывает отверстие в корпусе и открывает стопорное отверстие, направляя поток через это отверстие.
