Калибровка мультиметра dt 838 — MOREREMONTA

Накопилось у меня штук 6 разных мультиметров в ценовом диапазоне от 5 до 20 долл. Точность по документации 1-3%… В реальности хуже. Некоторые новые, некоторым больше 10 лет. Показывают все немножко по разному, кому верить — непонятно. Ясное дело — нужно все откалибровать и привести к общему знаменателю. Возникает вопрос — что взять за эталон?
1. Образово — показательный дорогой откалиброванный мультиметр или
2. Источник образцового напряжения

Первый вариант стоит от 100-200 долл и выше. Не катит, да и жаба давит
Второй вариант намного дешевле и проще. В качестве источника напряжения можно собрать простейшую схему на микросхеме REF5050 ценою 3 долл. Микросхема представляет собой источник опорного напряжения 5 вольт с точностью 0.05%. Тоесть на два три порядка точнее самих мультиметров. Остается только подключить мультиметры к источнику опорного напряжения и крутилками внутри подстроить показания. В основе регулирови большинства мультиметров является подстройка опорного напряжения измерительного процессора внутри прибора. Опорное напряжение одно на все диапазоны измерения. Его вполне достаточно для 99% применения мультиметра. В дешевых приборах одна крутилка, в "дорогих" может быть и пять крутилок. Поскольку мы подстраиваем показания напряжения, то надо найти одну крутилку отвечающую за это дело. Искать желательно со схемой мультиметра в руках, чтобы не "понастраивать" того чтего не нужно.

начинаем с дешевого и древнего

вместо 5 показывал 4.95 … терпимо . Одна крутилка, установил точно на 5

Калибровка мультиметра может потребоваться, если необходимо добиться более точных показаний. Каждый мультиметр нужно проверять хотя бы один раз в 2-3 года, потому что настройки сбиваются, и он начинает выдавать неверные данные. Учитывая, что общей методики для всех видов устройств не существует, владельцы прибегает к различным средствам.

Документация

Любой измерительный прибор имеет относительную погрешность. Обычно этот параметр фиксирован и индивидуален для каждого мультиметра. Он отражается в документации, прилагаемой к товару. Данные о погрешности обозначаются знаком процента или «плюса-минуса». Производитель указывает максимально допустимый диапазон отклонений, который получает после калибровки на заводе.

Однако перед использованием можно определить точность мультиметра самостоятельно. Часто два разных экземпляра, выпущенных одним и тем же производителем, могут иметь разные погрешности.

Для правильной оценки лучше использовать абсолютную цифру, которая приводится в конце шкалы погрешностей. Например, если нужно произвести измерения, где диапазон напряжения составляет 2 В, погрешность не должна составлять больше ±41 мВ.

Если паспортные данные мультиметра рассчитывают погрешность в процентном соотношении, например, ± 0,5% и ± 1D, то считаем. 0,5% от 2 В Получается значение 40 мВ, в этом случае единицей меньшего разряда выступает 1 мВ.

Если вы выявили, что на данном отрезке измерений мультиметр показывает отклонения, больше предусмотренных, ему требуется калибровка. Если правильно провести процедуры, показания будут точнее тех, которые указывает производитель в паспорте товара.

Варианты определения погрешности

Как откалибровать прибор – вопрос достаточно сложный, потому что единая методика, описывающая данные действия, не предусмотрена. Каждый пользователь подбирает удобный для себя метод, которых наиболее соответствует модели его мультиметра и является доступным.

Большинство мультиметров используется для измерения напряжения, прозвона электросетей, измерения сопротивления, ими проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру. Не столь важно, какой модели у вас прибор. Методика калибровки может быть единой для нескольких продуктов разных компаний.

В основном мультиметры имеют стандартную схему. Полученные показания они превращают в напряжение, которое сравнивается с образцовым значением, называемым VREF. Благодаря этому и удается получить измеряемые величины.

Для того чтобы они были максимально точными, необходимо, чтобы образцовое напряжение было приближено к идеальному. Так как величину ему в большинстве случаев задает обычный резистивный делитель, точность данных может зависеть от того, насколько свежая у прибора батарея. Если она разряжена, мультиметр будет выдавать неверные данные.

Неточность образцового напряжения сделает неверными и все остальные величины, получаемые при помощи мультиметра. Методика калибровки требует точной установки именно этого исходного параметра.

Совет. Перед тем как настраивать прибор, замените батарею или убедитесь в том, что она хорошо заряжена.

Многие мультиметры имеют подстроечные элементы для калибровки. Это переменные резисторы с дополнительным выводами. Искать их несложно, они имеют специальные обозначения на плате.

Если прибор старого образца, и плата таких обозначений не имеет, найдите примерное их месторасположение, а затем сравните со схемой мультиметра.

Калибратор или образцовое напряжение

Для калибровки может быть применен специальный прибор типа АКИП-2201. Он выдает показания с высокой точностью, и на них можно ориентироваться для подгонки своего мультиметра.

Однако стоимость такого калибратора высока, поэтому им пользуются только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступный вариант для калибровки в домашних условиях – применить источник образцового напряжения. С его помощью можно провести калибровку популярных мультиметров Mastech и других марок.

В качестве источника можно использовать микросхему REF5050 на 5 В или специальный контрольный источник AD584, или любой другой с высокой точностью, который удастся найти. У нее заявленная точность 0,05%. Подключив мультиметр к схеме, подстроечными элементами добиваются правильные показания прибора.

Этапы процедуры

Нужно в первую очередь сделать следующее:

  • настроить делитель, который и определяет исходное VREF, для этого вам потребуется потенциометр VR1;
  • переключите мультиметр на деление 200мВ для измерения постоянного тока;
  • используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем ближе оно к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
  • после этого можно настраивать показания мультиметра. Если вы меняете полярность, прибор должен реагировать и выдавать соответствующий знак.

Кроме этого, проверяется работа устройства и в других диапазонах. Если он исправен, расхождений не появится. Для того чтобы проконтролировать показатели, можно произвести повторное измерение напряжения, используя 36 вывод АЦП.

В этом случае напряжение должно составить 100 мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что часто производители устанавливают однооборотные потенциометры с сопротивлением 20 кОм, в результате чего не удается получить высокоточных показаний устройства.

Резистор переменный VR2 применяется для калибровки мультиметра при работе с переменным напряжением тока. Потребуется установить мультиметр в тот же диапазон, что использовался ранее – 200 мВ, но напряжение уже следует давать переменное.

На выход подают 190 мВ, частота должна составлять 100 Гц. Оцените полученные данные и настройте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается при помощи переменного резистора VR3, но для этого нужен эталонный конденсатор. Благодаря ему удается измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорциональным величине емкости, подвергнутой измерению; измерять требуется, используя АЦП.

Настройка измерителя температуры

Если мультиметр имеет внутренний датчик температуры, чаще всего для этого применяют диодD13: падение напряжения будет зависеть от температуры.

Например, если ТКН р-n перехода имеет отрицательное значение, типовым параметром будет являться 2 мВ/°С. Если требуется измерить значение температуры внешней среды, применяется термопара К-типа, чаще всего она является стандартной, прилагаемой к прибору. Изготавливается она из биметаллического сплава, подключать ее требуется параллельно внутреннему датчику.

Для калибровки показателя температуры надо отталкиваться от двух точек: 0°С (для этого требуется резистор VR5) и любая температура, которая известна вам точно, используется резистор VR4.

Совет. Для того чтобы добиться от мультиметра максимальной точности, нужно выбирать максимально высокое значение температуры, которое доступно вам для измерения.

Например, проводя калибровку дома, можно использовать емкость со льдом, температуру собственного тела или кипящую воду. Однако с последней стоит проявлять осторожность, так как в зависимости от атмосферного давления температура кипения воды может меняться в значении, достаточном, чтобы прибор показывал неточные данные.

Используя температуру собственного тела, контроль вы сможете осуществить при помощи ртутного термометра.

Вывод можно сделать следующий. Методика проверки мультиметров таким способом не является универсальной, однако она наиболее удобна для настройки оборудования в домашних условиях.

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.

Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение ACV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress .

P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

  • Работает от двух батареек формата AAA;
  • Имеет подсветку дисплея;
  • Сзади есть подставочка, позволяющая удобно расположить прибор;
  • Автовыбор диапазонов измерения;
  • Автоматическое отключение;
  • В комплекте идет чехольчик.

Приобрести его можно на AliExpress .

Похожее

Мультиметр dt 838: инструкция по применению : 15 комментариев

Просто, доходчиво, качественные фото. Жаль, что НЕТ (хоть ссылки на) вот этого:
«… щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок)…», т.е. самого рисунка.
А в остальном — всё отлично и автору Благодарность искренняя.

Все очень доходчиво и понятно показано,спасибо всем.

Опечатка: Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин «последовательно»(наверно нужно было написать «параллельно»). А в остальном всё отлично понятно, огромное спасибо.

Автор почему у тебя в названии указана марка одного мультиметра,а на фото другой.

На фото один и тот же прибор. Номер модели 838. Только производители разные.

как я понял м838 оригинал а дт838 подделка .

Есть ли внутри прибора предохранитель и как его поменять?

Предохранитель есть. Поменять его не сложно: просто вынимаете старый и вставляете новый.
Вот такой:

что делат если на переменном напрежения а именно на 220 ти показывает на 35 волт больше

А вы проверяли другими мультиметрами, показания сходятся? Может в вашей розетке именно такое напряжение, какое и показывает прибор..

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (а ведь в описании выше это измерение постоянного тока), может на ACV?? Да-а-а-а.

Огромное Спасибо автору. Молодец. Умница .

ничего не сказано о назначении гнезда NPN PNP, hFE, положение ручки на значке диода что означают информации unfused max 10s each 15m VOmA CAT1 19000v CAT!! 600v 200mA MAX 500v MAX COM , а также не переведена инфа на задней крышке

Цифровой мультиметр DT-838 - Masteram

Мультиметр DT-838 – цифровой мультиметр для измерения постоянного и переменного напряжения, постоянного тока, сопротивления и температуры (встроенный термометр с термопарой К-типа), обладает функциями проверки диодов, транзисторов, снабжен звуковым пробником (прозвонкой).

В мультиметре DT-838 есть защита от перегрузок на всех пределах и индикатор разряда батарей, функция измерения коэффициента усиления по току для транзисторов PNP/NPN типа. Точность гарантирована в течении 1 года, при 23±5°C и относительной влажности менее 75%.

Особенности

  • Функции измерений и тестирования:
    • постоянное и переменное напряжение;
    • постоянный ток;
    • сопротивление;
    • температура;
    • тестирование диодов;
    • тестирование транзисторов;
    • прозвонка цепи со звуковой индикацией.
  • Защита от перегрузок на всех пределах.
  • Индикация низкого заряда батарей.
  • Индикация превышения диапазона измерений.

Видео

Заглядывайте во вкладку Видео – там вы найдете еще больше видеообзоров!

Технические характеристики

Функция Диапазон Разрешение Точность
Постоянное напряжение 200 мВ 0,1 мВ ± (0,25% +2D)
2000 мВ 1 мВ ± (0,5% + 2D)
20 В 10 мВ ± (0,5% + 2D)
200 В 100 мВ ± (0,5% + 2D)
1000 В 1 В ± (0,5% + 2D)
Переменное напряжение 200 В 100 мВ ± (0,5% + 2D)
750 В 1 В
Постоянный ток 200 мкА 100 нA ± (1% + 2D)
2000 мкА 1 мкА
20 мА 10 мкА
200 мА 100 мкА ± (1,2% + 2D)
10 А 10 мА ± (2% + 2D)
Сопротивление 200 Ом 0,1 Ом ± (0,8% + 2D)
2000 Ом 1 Ом
20 кОм 10 Ом
200 кОм 100 Ом
2 МОм 10 кОм ± (1% + 2D)
Температура -20°C – 300°C   3,0%
Тестирование транзисторов коэффициент усиления транзисторов PNP/NPN типа
Общие характеристики
Питание 9 В, батарея "крона"
Размеры 126 × 70 × 28 мм
Вес 137 г (с батареей)

Комплектация

  • Мультиметр DT-838 — 1 шт.
  • Щупы — 2 шт.
  • Термопара К-типа — 1 шт.
  • Инструкция пользователя — 1 шт.

особенности и использование :: SYL.ru

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования. Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

  • Определение переменного тока.
  • Измерение постоянного тока.
  • Определение силы тока.
  • Измерение сопротивления.
  • Определение температуры (нужен дополнительный датчик, который приобретается отдельно).
  • Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров щупы подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после приобретения прибора люди не знают, как им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов наставляется на нужный режим. Для этого из приведенных значений необходимо выбрать одно. Сам переключатель может поворачиваться в обе стороны (как по часовой стрелке, так и против). Один из щупов всегда находится в отверстии «СОМ». Для постоянного тока это должен быть «минус». Второй щуп всегда устанавливается в отверстие VOMA. Исключением является определение силы тока.

Определение напряжения

Для проведения любого измерения для начала необходимо повернуть на нужный режим переключатель, которым оснащен мультиметр DT-838. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить о том, что постоянный ток в батарейках, аккумуляторах, блоках питания. На приборе он обозначается DCV и расположен слева. К примеру, при определении напряжения постоянного тока батарейки достаточно установить режим на значении двадцать вольт.

Переменный ток находится в розетках. Обозначается на приборе он как «АС».

Красный щуп должен быть установлен в гнездо 10ADC. Как правило, оно является верхним гнездом.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого изменяем положение переключателя на нужный режим. Вместо щупов подключается термопара. К предмету, температуру которого нужно определить, подключается кончик подвески. В данном случае термопара необходима для того, чтобы измерять температуру именно предмета. Без нее прибор будет показывать свою внутреннюю температуру. Она, как правило, находится на том же уровне, что и температура в помещении. Эта функция позволяет контролировать нагрев (или перегрев) любых радиокомпонентов, микросхем.

Прозвонка соединений осуществляется просто. Это необходимо для определения места разрыва сети (если проводка порвалась). Еще одна возможность – определение возникающего короткого замыкания. Для начала измерения переключатель поворачивают в необходимое положение. Далее двумя щупами необходимо прикоснуться к разным концам. Если короткое замыкание произошло, раздастся звуковой сигнал.

инструкция для чайников — Все о ремонте

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Мультиметр цифровой с температурой DT-838(оригинал)

Приглашаем вас посетить наш сайт, где представлен весь ассортимент данной категории товаров по самым низким ценам в интернете   http://radio82. prom.ua

Характеристики

ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ТОЧНОСТЬ
200 мВ 0,1 мВ ± (0,25% +2D)
2000 мВ 1 мВ ± (0,5% + 2D)
20 В 10 мВ ± (0,5% + 2D)
200 В 100 мВ ± (0,5% + 2D)
1000 В 1 В ± (0,5% + 2D)



Максимальное напряжение на входе: 1000 В; эфф. переменное 750 В.

Переменное напряжение

ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ТОЧНОСТЬ
200 В 100 мВ ± (0,5% + 2D)
750 В 1 В



Диапазон рабочих частот: 45~450Гц

Постоянный ток

ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ТОЧНОСТЬ
200 мкА
2000 мкА
20 мА
100 нA
1 мкА
10 мкА
± (1% + 2D)
200 мА 100 мкА ± (1,2% + 2D)
20 А 10 мА ± (2% + 2D)



Максимальное падение напряжения при измерении тока: 200 мВ
Защита от перегрузок: предохранитель 0,2А/250В - все пределы кроме 10 А.

Сопротивление

ДИАПАЗОН РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ТОЧНОСТЬ
200 Ом 0,1 Ом ± (0,8% + 2D)
2000 Ом 1 Ом
20 КОм 10 Ом
200 КОм 100 Ом
2 МОм 10 КОм ± (1% + 2D)



Комплект поставки:

  • мультиметр DT-838;
  • щупы измерительные - 2 шт.;
  • термопара
  • инструкция по эксплуатации;
  • коробка упаковочная.

Мультиметр цифровой DT 830 В, инструкция по эксплуатации

Инструкция, техническое руководство по применению мультиметра М83

Посмотреть, сколько это стоит в нашем магазине >>>

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.

Основная характеристика

Приборы типа М-83 – это серия компактных, карманного размера (3½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.

Описание передней панели

  1. Функция и область применения выключателя. Выключатель используется для выбора нужной функции и области действия, а также для того, чтобы включить прибор. Чтобы батарейка прослужила как можно дольше, нужно, чтобы выключатель находился в позиции «OFF», когда прибор не используется.
  1. Дисплей 3½ цифр, 7 сегментов, 0,5 высота LCD
  1. «Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)
  1. V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т. е. для их измерения.
  1. «10А» отделение Соединитель с красным концом провода для измерения 10А.

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ

Предупреждение.

  1. Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
  2. Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т.д.

Измерение DC напряжения.

  1. Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
  2. Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
  3. Соедините провода с измеряемым механизмом, прибором или цепью.
  4. Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.

Измерение АС напряжения.

  1. Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
  2. Установите переключатель на выбранную DCA позицию.
  3. Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
  4. Прочитайте показания тока на дисплее.

Измерение Transistor hFE.

  1. Установите выключатель в позизию hFE.
  2. Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
  3. Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и Vce2.8V.

Измерение температуры.

  1. Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
  2. Установите переключатель в позицию «ТЕМР»



Измерение комнатной температуры.

М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Измерение емкостного сопротивления.

  1. Поставьте функциональный переключатель в используемую F позицию.
  2. Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».

Проверка звука.

  1. Соедините красный конец провода с «V Ω mA», черный с «СОМ»
  2. Установите переключатель в позицию «звук».
  3. Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.

Измерение частоты.

  1. Установите переключатель в положение «|_|¬»
  2. Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.

Замена батарейки и предохранителя.

Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.

Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током.





Ремонт мультиметра дт 838 своими руками

Самое подробное описание: ремонт мультиметра дт 838 своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

При ремонтах электроники приходится проводить большое количество измерений различными цифровыми приборами. Это и осциллограф, и ESR метр, и то что используется чаще всего и без применения чего не обходится ни один ремонт: конечно-же цифровой мультиметр. Но иногда случается так, что помощь требуется уже самим приборам, и это случается даже не столько от неопытности, спешки или неосторожности мастера, как от досадной случайности, такой, как случилась недавно со мной.

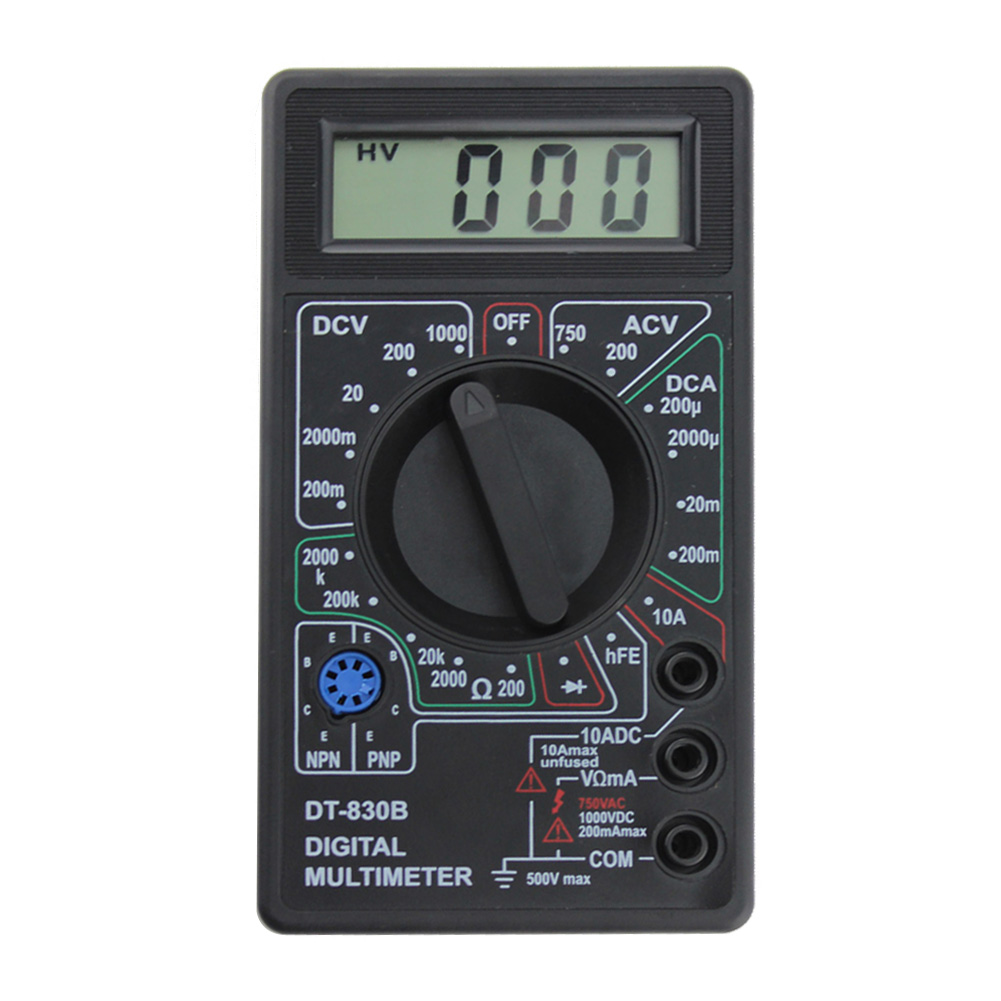

Мультиметр DT серии – внешний вид

Дело было так: после замены пробитого полевого транзистора при ремонте блока питания ЖК ТВ, телевизор не заработал. Возникла мысль, которая должна была впрочем придти еще ранее, на этапе диагностики, но в спешке не удалось проверить ШИМ-контроллер хотя-бы на низкое сопротивление или замыкание между ногами. Снимать плату долго, микросхема была у нас в корпусе DIP-8 и прозвонить ее ноги на КЗ было нетрудно и поверх платы.

Электролитический конденсатор 400 вольт

Отключаю телевизор от сети, жду стандартные 3 минуты на разрядку емкостей в фильтре, тех самых больших бочонков, электролитических конденсаторов на 200-400 Вольт, которые каждый видел разбирая импульсный блок питания.

Нет видео.

Видео (кликните для воспроизведения).

Касаюсь щупами мультиметра в режиме звуковой прозвонки ножек ШИМ контроллера – вдруг раздается звуковой сигнал, убираю щупы с целью звонить остальные ножки, сигнал звучит еще 2 секунды. Ну, думаю, все: опять выгорели 2 резистора, один в цепи измерения сопротивления режима 2 кОм, на 900 Ом, второй на 1.5 – 2 кОм, стоящий скорее всего в цепях защиты АЦП. Ранее уже сталкивался с подобной неприятностью, в прошлом знакомый точно также попалил мне тестер, поэтому не стал огорчаться – съездил в радиомагазин за двумя резисторами в SMD корпусах 0805 и 0603, по рублю штука, и перепаял их.

Поиски информации по ремонту мультиметров на различных ресурсах, в свое время, выдали несколько типовых схем, на основе которых, построено большинство моделей дешевых мультиметров. Проблема заключалась в том, что позиционные обозначения на платах не соответствовали обозначениям на найденных схемах.

Сгоревшие резисторы на плате мультиметров

Но мне повезло, на одном из форумов человек подробно описал схожую ситуацию, выход из строя мультиметра при измерении с наличием напряжения в схеме, в режиме звуковой прозвонки. Если с резистором 900 Ом проблем не было, на плате несколько резисторов соединены цепочкой и найти его было просто. Тем более он почему-то не почернел, как обычно бывает при сгорании, и можно было прочитать номинал и попробовать измерить его сопротивление. Так как в мультиметре стоят точные резисторы, имеющие в своем обозначении 4 цифры, лучше, если есть возможность, менять резисторы на точно такие-же.

В нашем радиомагазине не было прецизионных резисторов и я взял обычный на 910 Ом. Как показала практика, погрешность при такой замене будет совсем незначительная, ведь разница этих резисторов, 900 и 910 Ом составляет всего 1 %. С определением номинала второго резистора было сложнее – от его выводов шли дорожки к двум переходным контактам, с металлизацией, на обратную сторону платы, к переключателю.

Место для впаивания термистора

Но мне опять повезло: на плате были оставлены два отверстия соединенные дорожками параллельно с выводами резистора и подписывались они РТС1, дальше все было понятно. Термистор (РТС1) как известно нам по импульсным блокам питания, впаивается с целью ограничить токи через диоды диодного мостика при включении импульсного блока питания.

Так как электролитические конденсаторы, те самые большие бочки на 200-400 вольт, в момент включения блока питания и первые доли секунды при начале заряда, ведут себя почти как короткое замыкание – это вызывает большие токи через диоды мостика, в результате которых мостик может сгореть.

Термистор, упрощенно говоря, в нормальном режиме при протекании небольших токов, соответствующих режиму работы устройства, имеет низкое сопротивление. При резком многократном увеличении тока, сопротивление у термистора также резко увеличивается, что по закону Ома, как мы знаем, вызывает уменьшение тока на участке цепи.

Резистор 2 Ком Ом на схеме

При ремонте на схеме, предположительно мы меняем на резистор 1.5 кОм, резистор обозначенный на схеме номиналом 2 кОм, как писали на том ресурсе, откуда брал информацию, при первом ремонте, его номинал не критичен и рекомендовали поставить, все же на 1. 5 кОм.

Продолжаем. После того, как конденсаторы зарядились и ток в цепи уменьшился, термистор снижает свое сопротивление и устройство работает в нормальном режиме.

Резистор 900 ом Ом на схеме

С какой целью термистор устанавливают вместо этого резистора в дорогих мультиметрах? С такой же целью как и в импульсных блоках питания – для снижения больших токов, которые могут привести к сгоранию АЦП, возникающих в нашем случае в результате ошибки мастера, проводящего измерения, и защищающего тем самым аналого – цифровой преобразователь прибора.

Или, иначе говоря, ту самую черную каплю, после сгорания которой прибор обычно уже не имеет смысла восстанавливать, потому что это трудоемкое занятие и стоимость деталей превысит, как минимум, половину стоимости нового мультиметра.

Как мы можем перепаять эти резисторы – возможно подумают новички не имевшие ранее дела с SMD радиодеталями. Ведь у них в домашней мастерской, скорее всего нет паяльного фена. Здесь есть три способа:

  1. Первый, будет нужен паяльник ЭПСН мощностью 25 ватт, с жалом лопатка с пропилом посредине, для того, чтобы греть разом оба вывода.
  2. Второй способ, нанести откусив бокорезами, капельку сплава Розе или Вуда, сразу на оба контакта резистора, и греть жалом плашмя оба этих вывода.
  3. И третий способ, когда у нас нет ничего кроме паяльника 40 ватт типа ЭПСН и обычного припоя ПОС-61 – мы наносим его на оба вывода так, чтобы припои смешались и в результате общая температура плавления безсвинцового припоя снизилась, и греем попеременно оба вывода резистора, пытаясь при этом его немного сдвинуть.

Обычно этого бывает достаточно, чтобы наш резистор отпаялся и прилип к жалу. Разумеется не забываем наносить флюс, лучше конечно жидкий Спирто канифольный флюс (СКФ).

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Нет видео.
Видео (кликните для воспроизведения).

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя – применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем удачных ремонтов! AKV.

Пожалуй наиболее распространённый и недорогой из цифровых мультиметров. Недостатки — большая погрешность особенно на морозе, плохая защита, брак. Серия цифровых мультиметров DT(M)-830-838 схожа в основном в построении, но есть различие в обозначениях, номиналах и схемах.

Мигает разрядная точка, показывает всякий бред.
Причина — плохой контакт в переключателе измерений. Разобрать прибор и проверить на месте ли шарик в переключателе, растянуть немного пружинку прижимающую этот шарик для лучшего переключения . Протереть переключающие контакты спиртом. Заменить батарею питания.

Скачут показания при измерении сопротивлений, остальные режимы работают — неисправен резистор R18 (900 Ом) или неисправен транзистор Q1 (9014).

Неверные показания при измерении — обрыв R33(900 ом)

Скачут показания при измерении силы тока — резисторы R0,R1.

Ремонт мультиметра S-Line DT-838

Проверял тестером транзисторы и они у меня оказались все не исправные, чуть не выкинул. А оказалась мультиметор заглючил. (ха-ха)

И так мультиметор глючил но измерениях сопротивлений и на про звонке но пищал. На напряжение показывал нормально.

Поискав схему именно такую не нашел, попалась вот такая:

Разобрав на плате заметил что R3(маркировка на плате,на схеме другая) имеется небольшая точка (на резисторе написано 152) 1.5 кОм, измерив другим мультиметром (он у меня вообще глючный но ориентироваться можно ) показал более 2 кОм.

После замены все заработало. Резистор взял со старой материнке компа, отпаивал и припаивал феном самодельной паяльной станции.

подскажите пожалуйста номинал резистора R16
очень нужно или схему если есть
заранее спасибо!

У меня на резисторе R16 написано 561 это 560 Ом.

Вот фото правда плохо видно

Тоже самое ((
Где на матери этот рез? не увидел(( подскажите, или чем заменить(откуда выпаять)?

Нашел…впаял …не заработало ((
точнее все равно глючит.

Ремонт убитого — это хорошо. А как насчет устранения заводского (китайского) брака? Сейчас продаются DT-838 (якобы) от разных брендов (Ермак, Resanta, TEK), но с одним и тем же дефектом, проявляющимся ТОЛЬКО при измерении температуры. Температуры выше 100-150 С завышаются, и чем они выше, тем сильнее завышаются (см. график).

Нагревая термопару из комплекта мультиметра в пламени зажигалки легко получить 1999 С и даже перегрузку. В реальности получить даже 1000 С на зажигалке довольно сложно, а при 1500 С проводники термопары должны были бы уже расплавиться.

Дело, разумеется, не в термопаре, а в самих мультиметрах: при очередной китайской «оптимизации» вкралась ошибка, которая с тех пор благополучно тиражируется. Отзывы с упоминанием дефекта российским продавцами попросту не публикуются (всех не проверял — хватило одного)

Ошибку (в разводке платы) я только что нашел (изрядно попотев). Исправить ее несложно. Температура становится правильной, а на другие режимы исправление никак не влияет. Вероятно, опубликую это в каком-нибудь более подходящем месте.

Ремонт убитого — это хорошо. А как насчет устранения заводского (китайского) брака? Сейчас продаются DT-838 (якобы) от разных брендов (Ермак, Resanta, TEK), но с одним и тем же дефектом, проявляющимся ТОЛЬКО при измерении температуры. Температуры выше 100-150 С завышаются, и чем они выше, тем сильнее завышаются (см. график).

Нагревая термопару из комплекта мультиметра в пламени зажигалки легко получить 1999 С и даже перегрузку. В реальности получить даже 1000 С на зажигалке довольно сложно, а при 1500 С проводники термопары должны были бы уже расплавиться.

Дело, разумеется, не в термопаре, а в самих мультиметрах: при очередной китайской «оптимизации» вкралась ошибка, которая с тех пор благополучно тиражируется. Отзывы с упоминанием дефекта российским продавцами попросту не публикуются (всех не проверял — хватило одного)

Ошибку (в разводке платы) я только что нашел (изрядно попотев) и устранил. Исправить ее несложно. Температура становится правильной, а на другие режимы исправление никак не влияет. Вероятно, опубликую это в каком-нибудь более подходящем месте.

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

  • необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
  • особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
  • заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх). После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея. При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

  1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
  2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

Важно! На практике этот узел «выгорает» лишь при попадании на его вход достаточно высокого напряжения (более 220 Вольт), что проявляется визуально в виде трещин в компаунде модуля.

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек. Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико. При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Поскольку современные АЦП чаще всего выпускаются в интегральном исполнении (без корпуса), то заменить их редко кому удаётся. Так что если преобразователь сгорел, то починить мультиметр не удастся, ремонту он не подлежит.

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Как-то мерял я сетевое напряжение 220В, да не заметил сослепу, что прибор стоит в режиме измерения сопротивлений. Ткнул раз, другой, третий… Такого издевательства приборчик не выдержал и тихо-мирно приказал долго жить. Выгорело несколько сопротивлений, и, самое главное, АЦП. Прибор этот, можно сказать, стоит копейки, но это мой старый друг и боевой товарищ, мы с ним много чего пошли вместе, с ним связано много всяких разных воспоминаний. Поэтому я решил попробовать его востановить.

Из всего многообразия схем мультиметров M838, мне подошла от DT-838 (практически один-в-один), вот она:

Сначала, надо разобраться с «каплей» родного АЦП, что был в приборе изначально. Для этого собрал генератор прямоугольных импульсов 60 Гц вот по такой схеме (стабильно 60Гц начал выдавать при +6В питающего напряжения):

Вывод общего провода генератора при проверке подключаем к сигнальному электроду индикатора, а на остальные выводы поочередно подаем сигнал с выхода генератора. При этом будут активироваться соответствующие сегменты индикатора. В результате проверки определилась во-первых, цоколевка для 32-выводного ЖК индикатора мультиметров 800 серии, а также стало ясно назначение остальных выводов АЦП. Результат показан на рисунке:

Назначение выводов старого АЦП

Отмечаем также, что вывода BAT у ICL7106 нет, поэтому придется колхозить индикацию разряда батареи самостоятельно, по вот такой схеме, взятой из одной из многочисленных схем для мультиметров 832:

У наших китайских друзей на ebay была закуплена небольшая партия ICL7106 из пяти штук (про запас, да и мало ли… Брал по 250р., теперь они стоят 410р.).

Затем, с учетом предыдущих измерений, сделал платку адаптера для нового АЦП и распаял туда микросхему:

Напаял туда ножки — получился такой многоног:

И распаиваем его на плату мультиметра (перед этим на всякий случай перерезал дорожки от старой «капли» АЦП):

И вуаля — прибор ожил! Пришлось лишь немного подстроить делитель опорного напряжения резистором VR1 (выделен на фото) для более точного отображения результата:

Справа выделена схема контроля разряда батареи, срабатывает при напряжении ниже 7В (обычно примерно 8В, но я себе сделал 7 — подстраивается резистором R3), хотя прибор остается работоспособным и при 3В, хотя это не гарантирует правильность измерений.

Вывод такой — аккуратнее относитесь к приборам, невнимательность может привести к печальным последствиям.

Скопилось 4 прибора этого типа, отдам все три на запчасти, а может один из них можно восстановить? назовите тел. мастерской, если можно.

Невозможно представить рабочий стол ремонт­ника без удобного недорогого цифрового мультиметра.

В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее часто встре­чающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разно­образие цифровых измерительных приборов различ­ной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобра­зователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портатив­ных измерительных приборов, был преобразова­тель на микросхеме ICL7106, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространен­ной и самой повторяемой в мире. Ее базовые воз­можности: измерение постоянных и переменных на­пряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, изме­рение сопротивлений до 2 МОм, тестирование дио­дов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, изме­рения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Ос­новной изготовитель мультиметров этой серии — фир­ма Precision Mastech Enterprises (Гонконг).

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескор­пусные микросхемы (DIE chips), кристалл которых при­паивается непосредственно на печатную плату.

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положи­тельное напряжение питания батареи 9 В, на вы­вод 26 — отрицательное. Внутри АЦП находится ис­точник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мульти-метра и гальванически связан с входом COM при­бора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне пи­тающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регу­лируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображе­ние десятичных точек дисплея.

Диапазон рабочих входных напряжений Umax на­прямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея за­висят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряже­ния U и выражаются числом

Упрощенная схема мультиметра в режиме изме­рения напряжения представлена на рис. 4.

При изме­рении постоянного напряжения входной сигнал пода­ется на R1…R6, с выхода которого через переключа­тель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измере­ниях переменного напряжения вместе с конденсато­ром C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стаби­лизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким об­разом, чтобы при измерении синусоидального на­пряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Упрощенная схема мультиметра в режиме изме­рения тока представлена на рис.. В ка­честве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обыч­ные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не все­гда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе ком­паратора (вывод 6) меньше порогового, на его вы­ходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в резуль­тате чего раздается звуковой сигнал. Порог опреде­ляется делителем R103, R104. Защита обеспечива­ется резистором R106 на входе компаратора.

Все неисправности можно разделить на заводс­кой брак (и такое бывает) и повреждения, вызван­ные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно рас­положенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся за­водские дефекты мультиметров М832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения час­тотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть ре­жим генерации меандра. Для проверки дисплея сле­дует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вы­вод), а другой щуп мультиметра прикладывать по­очередно к остальным выводам дисплея. Если уда­ется получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от пе­регрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособ­ности АЦП: напряжения стабилизации 3 В и отсут­ствия пробоя между выводами питания и общим вы­водом АЦП.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохра­нителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохра­нительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возмож­но выгорание сопротивлений R5…R8, причем визу­ально на сопротивлениях это может никак не про­явиться. В первом случае, когда пробивается толь­ко диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания ре­зисторов R5 или R6 в режиме измерения напряже­ния прибор будет завышать показания или показы­вать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании ре­зисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать пере­грузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления поврежде­ния происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напря­жения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разом­кнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряже­ния и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет изме­рять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапа­зонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряже­ния источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП по­являются трещины, повышается ток потребления мик­росхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого на­пряжения в режиме измерения напряжения может про­изойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположен­ный на задней крышке прибора, нарушая работу схе­мы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на прак­тике давать напряжение 2,6.3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепоч­ки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют ис­пользовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисп­лее) или не устанавливается совсем. «Вылечить» не­качественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части ди­апазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденса­тора C4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. По­скольку в мультиметрах используются дисплеи со ста­тической индикацией, то для определения причины не­исправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Бывают неисправности, связанные с некаче­ственными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фир­мы, производящие дешевые мультиметры, редко по­крывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто до­рожки бывают чем-нибудь загрязнены. Ремонтиру­ется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протира­ются спиртом. Затем наносится тонкий слой техни­ческого вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что пере­менное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усили­тели в цепи звукового генератора, и тогда при вклю­чении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитичес­кого конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необхо­димо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытека­ние батареи. Небольшие капли электролита можно про­тереть спиртом, но если плату залило сильно, то хоро­шие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпа­яв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в по­следнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосред­ственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопри­годность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чув­ствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недо­статка нужно вынуть плату и, сняв индикатор, закле­ить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, сле­дует обязательно прокрутить галетный переключа­тель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Сергей Бобин. «Ремонт электронной техники» №1, 2003

Этот мультиметр DT-838 я взял на рынке как не рабочий по смешной цене. У него был практически новый корпус, который я хотел поставить на свой видавший виды, треснувший и прожженый паяльником, но рабочий мультиметр DT-830. Со слов продавца мультиметр был бракованный.

Ну и конечно же сначала я решил попробовать отремонтировать купленный мультиметр. Вставив батарею и включив мультиметр, я увидел, что он включился и на экране появились цифры, но реагировать на какие-то измерения мультиметр не хотел.

На плате были видны следы пайки — видимо мультиметр пытались безуспешно ремонтировать. Обследование платы с лупой дало свой результат — возле среднего гнезда для щупа была трещина на плате и дорожка идущая от щупа была разорвана. Видимо при предыдущем ремонте этого не увидели и ограничились простой пропайкой контактов под щупы.

Я очистил дорожку от лака и пропаял, заодно и заново пропаял разъемы под щупы, собрал, включил — беглая проверка показала, что основные функции исправно работают.

Процесс ремонта мультиметра DT-838 на фото ниже (можно кликнуть для увеличения)

Вот так у меня оказался практически новый мультиметр и практически бесплатно. А все по причине того, что разработчики этого мультиметра не предусмотрели упор для этой части платы, поэтому при подключении щупов плата изгибается, что привело к трещине. Ну и еще по причине невнимательного предыдущего ремонта.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.4 проголосовавших: 17

Мультиметр dt 838 инструкция по эксплуатации.

Компактный измерительный мультиметр DT 838 - многофункциональный прибор ... На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и популярным. Его используют не только профессионалы, но и любители как в нашей стране, так и во многих странах мира.

Получил свою популярность благодаря невысокой стоимости, надежности, простоте использования, удобству и небольшим размерам. Все эти цифровые устройства производятся на многочисленных промышленных электротехнических заводах в Китае под разными брендами.

Эти бренды уникальны для разных регионов нашей планеты, но все модели имеют одинаковую внутреннюю структуру и отличаются только качеством исполнения и оснащением. При покупке мультиметра DT 838 вам пригодится прилагаемая к нему инструкция.

Кстати, подходит для таких популярных моделей, как M-830B и DT 832.


Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном об этом спрашивают люди, впервые освоившие это чудо китайской индустрии.Здесь нет ничего сложного. Переключатель диапазонов устанавливается в желаемый режим поворотом в желаемом направлении. Причем его можно поворачивать в разные стороны, по или против часовой стрелки. Датчики устанавливаются следующим образом. Один всегда в отверстии COM - это минус для постоянного тока (хотя устройство не чувствительно к полярности и будет показывать знак минус, если полярность неправильная). Второй находится в отверстии VΩmA для всех режимов, кроме измерения тока.

Для измерения силы тока необходимо переставить второй датчик в третье отверстие, обозначенное 10ADC, и переключиться в соответствующий режим измерения тока.Цифровой мультиметр DT 838 позволяет использовать инструкцию на все 100 процентов. Также здесь подробно описаны все этапы проведения различных измерений (к тому же в инструкции обычно упоминаются модели M-830B, DT 832, DT 838). Там указаны все характеристики прибора (см. Таблицу 1), некоторые производители в этом документе могут указывать схему мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный существенный недостаток для профессионалов - невысокая точность измерения.Хотя для повседневных нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

Помимо измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), этот измерительный прибор позволяет измерять сопротивление резисторов постоянному току, статический коэффициент передачи тока базы (однако только маломощный полупроводниковые транзисторы (hFE)) и измеряют температуру (TEMPoC) (для этого требуется специальный датчик, который может входить в комплект или продаваться отдельно).

3,5-разрядный жидкокристаллический дисплей используется для отображения результатов измерений. Устройство может автоматически определять полярность при измерении напряжения и тока. За одну секунду происходит от трех до четырех измерений, среднее значение из которых вычисляется и отображается на индикаторе. Этот малогабаритный цифровой прибор работает в диапазоне температур от 0 до 40 С. Питается от аккумулятора типа советская крона (9 В). Все диапазоны измерения мультиметра Resant DT 838 защищены от перегрузок.

В основе этого оборудования лежит принцип двойной интеграции микросхемы типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Этот аналого-цифровой преобразователь включает дифференциальные входы, которые используются для входного сигнала и для опорного напряжения.

Данная конструкция микросхемы позволяет измерять напряжение, при этом не будучи привязанной к источнику питания самой микросхемы, что позволяет устранить синфазные помехи, как в сигнальных цепях, так и в цепи образцового опорного напряжения.Подробное устройство внутреннего устройства, возможное применение микросхем данного типа вы можете прочитать в Интернете.

Мультиметр DT 838 изготовлен по классической схеме для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех режимов измерения. В случае выхода из строя рекомендуется не ремонтировать устройство, а купить новое, так как это довольно дешево.

Измеренное значение Верхний предел диапазона измерения Разрешение Ошибка при t = 17... 29С
округ Колумбия 200 мкА 100 мА ± 1% ± 2 цифры *
200 мА 100 мкА ± 1,2% ± 2 цифры
10A 10 мА ± 2% ± 2 цифры
200 мВ 100 мкВ ± 0,25% ± 2 цифры
Постоянное давление 1 мВ ± 0,5% ± 2 цифры
Напряжение переменного тока 200 В 0.1В ± 1,2% ± 10 мкм **
Сопротивление постоянному току 200 Ом 2 кОм 20 кОм 200 кОм 0,1 Ом 1 Ом 10 Ом 100 Ом ± 0,8% ± 2 цифры
2000 кОм 1 кОм ± 1% ± 2 цифры
Статический коэффициент передачи тока транзистора Показания значения h31E транзистора при токе базы 10 мкА и напряжении Vke = 2,8 В
Испытание полупроводникового pn перехода Ток через p-n переход около 1 мА; Показание на дисплее тем больше, чем выше напряжение на диоде.Когда диод снова включается, на дисплее отображается 1

Цифровой мультиметр DT-838 - хороший вариант для домашнего использования. Он имеет небольшие размеры, высокую степень надежности и простую конструкцию.

Особенности прибора

Мультиметр DT-838 (или тестер, как его в народе называют) позволяет проводить ряд измерений:

  • Определение переменного тока.
  • Определение силы тока.
  • Определение температуры (требуется дополнительный датчик, приобретаемый отдельно).
  • Обеспечьте целостность проводов.

Устройство работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отображает результаты измерений на жидкокристаллическом дисплее. Причем прибор измеряет показатели не один раз, а несколько раз. По 3-4 показаниям прибор рассчитывает среднее значение, которое отображается на индикаторе.

Мультиметр питается от 9-вольтовой батареи. Он входит в комплект поставки (чаще всего уже установлен в устройстве). При обнаружении напряжения или тока устройство может автоматически определять полярность. Рекомендуется им следовать. Если полярности нарушены, то значение отразится со знаком минус.

В комплект, помимо батареи, входят:

При измерении очень важно правильно подключить измерительные провода.Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров зонды подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после покупки устройства люди не умеют им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов установлен в желаемый режим. Для этого необходимо выбрать одно из заданных значений. Сам переключатель можно поворачивать в обоих направлениях (как по часовой, так и против часовой стрелки).Один из датчиков всегда находится в отверстии COM. Для постоянного тока это должно быть «минус». Второй зонд всегда устанавливается в отверстие VOMA. Исключение составляет определение силы тока.

Определение напряжения

Для проведения любого измерения сначала необходимо перевести переключатель мультиметра DT-838 в нужный режим. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить, что в аккумуляторах, аккумуляторах, блоках питания постоянный ток.Он обозначен на приборе как DCV и расположен слева. Например, при определении постоянного напряжения аккумулятора достаточно установить режим на двадцать вольт.

В розетках есть переменный ток. Обозначается на устройстве как «AC».

Красный зонд должен быть установлен в розетку 10ADC. Обычно это верхний слот.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого измените положение переключателя на нужный режим.Вместо зондов подключается термопара. Наконечник кулона соединяется с объектом, температуру которого необходимо определить. В этом случае термопара необходима для измерения температуры объекта. Без него устройство будет отображать внутреннюю температуру. Обычно она находится на одном уровне с комнатной температурой. Эта функция позволяет контролировать нагрев (или перегрев) любых радиодеталей, микросхем.

Вызвать соединения очень просто.Это необходимо для определения места обрыва сети (при обрыве проводки). Другая возможность - определение возникшего короткого замыкания. Чтобы начать измерение, переключатель переводят в нужное положение. Далее двумя щупами нужно коснуться разных концов. В случае короткого замыкания раздастся звуковой сигнал.

Мультиметр - очень полезное устройство, которое позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, исправность электроприбора и даже ток в цепи.На самом деле работать с тестером такого типа совсем не сложно, главное помнить о правильном подключении щупов, а также назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Знакомьтесь, тестер

В первую очередь мы кратко расскажем, что находится на передней панели измерительного прибора и какие функции вы можете использовать при работе с тестером, после чего расскажем, как измерить сопротивление, ток и напряжение в сети.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

  • ВЫКЛ - тестер выключен;
  • ACV - переменное напряжение;
  • DCV - постоянное напряжение;
  • DCA - постоянный ток;
  • Ом - сопротивление;

Внешний вид электронного тестера спереди хорошо виден на фото:

Наверное, вы сразу обратили внимание на 3 разъема для подключения щупов? Так что тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру.Черный провод всегда подключается к выходу с пометкой COM. Красный в зависимости от ситуации: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление - необходимо использовать выход «VΩmA», если вам нужно измерить значение тока более 200 мА, обязательно вставьте красный щуп в гнездо с надписью «10 ADC». Если не принять во внимание это требование и использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя из-за сгорания предохранителя!

Есть еще приборы старого образца - аналоговые или, как их принято называть, стрелочные мультиметры.Стрелочная модель уже практически не используется. такая шкала имеет более высокую погрешность и, кроме того, на циферблате менее удобно измерять напряжение, сопротивление и ток.

Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видеоурок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы поговорим более подробно позже, рассмотрев пошаговые инструкции в картинках.

Замеряем напряжение

Для самостоятельного измерения напряжения в цепи необходимо сначала перевести переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Датчики должны быть подключены к гнездам COM и VΩmA. Далее выбираем примерный диапазон напряжений для сети. Если на этом этапе возникают трудности, лучше установить переключатель на максимальное значение - например, 750 Вольт.Кроме того, если на дисплее отображается более низкое напряжение, вы можете переместить переключатель на более низкий уровень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, можно определить наиболее точное значение. Таким же образом используйте мультиметр в сети постоянного напряжения. Обычно в последнем случае переключатель лучше всего выставлять на уровне около 20 вольт (например, при ремонте бортовой сети автомобиля).

Очень важный нюанс, о котором следует знать, это то, что щупальца нужно подключить в цепь параллельно, как показано на картинке:

Измеряем ток

Чтобы самостоятельно измерить ток в цепи мультиметром, необходимо предварительно определиться, протекает ли по проводам постоянный или переменный ток.После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящий разъем для подключения черного щупа - «VΩmA» или «10 A». Мы рекомендуем вам сначала вставить зонд в разъем с более высоким значением тока, а если на дисплее отображается более низкое значение, переключить вилку в другую розетку. Если снова вы видите, что измеренное значение меньше заданного значения, необходимо использовать диапазон с меньшим значением в амперах.

Обратите внимание, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер к цепи последовательно, как показано на картинке:

Измерение сопротивления

Что ж, самым безопасным с точки зрения безопасности мультиметра будет использование прибора для измерения сопротивления элементов схемы.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать подходящую настройку для более точных измерений. Очень важный момент - перед тем, как использовать прибор для измерения сопротивления, обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в режиме омметра может показать неверное значение.

Чаще всего приходится измерять сопротивление мультиметром своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром вы видите на дисплее значение «1», «OL» или «OVER», то нужно перевести переключатель в положение выше. диапазон, потому что при выбранной вами настройке возникает перегрузка. В то же время, если шкала показывает «0», поверните тестер на меньший диапазон измерения. Запомните этот момент и использовать мультиметр при измерении сопротивления не составит труда!

Используем набор номера

Если вы внимательно посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, которые мы еще не рассмотрели.Некоторые из них используются только опытными радиотехниками, поэтому домашнему электрику нет смысла о них рассказывать (да и в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, вы воспользуетесь - набор номера (его обозначение мы указали на картинке ниже). Например, чтобы найти в цепи, нужно прозвонить проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2 точкам цепи.

Опять же очень важный нюанс - питание на участке цепи, который вы собираетесь звонить, должно быть отключено. Например, если вы решите

Мультиметр - вещь крайне полезная не только для электриков и радиолюбителей, но и для простого домашнего мастера. Его можно назвать универсальным измерителем практически любых характеристик, связанных с электрическим током и не только. Если вам приходится иметь дело с электроникой, то наличие мультиметра в вашем арсенале инструментов просто необходимо.Попробуем разобраться, как пользоваться мультиметром М 838.

Измерение переменного напряжения.

Чтобы провести какое-либо измерение на мультиметре, необходимо выбрать нужный режим и подключить измерительные щупы к прибору. Черный (отрицательный) щуп подключается к разъему com, а красный - к красному разъему (либо до 10 А, либо более 10 А). Зонды прикладываются к измеряемому объекту.

Значок V ~ обозначает режим измерения переменного тока.Вы можете выбрать диапазон до 200 В или до 600 В. Например, если вы хотите измерить напряжение в обычной розетке, лучше выбрать диапазон до 600 В. Обратите внимание, что напряжение переменного тока не будет. стабильно, постоянно будет "прыгать", а именно 220 В. Не получишь. Это нормально.

Измерение постоянного напряжения.

Эта функция может быть полезна для измерения батареи или напряжения батареи. Для этого выберите режим постоянного тока и диапазон - до 200 мВ, до 2000 МВ, до 20 В, до 200 В или до 600 В.Измерение напряжения выполняется параллельно. Те. красный зонд - положительный, черный - отрицательный. Результат отображается на дисплее.

Измерение сопротивления.

Чтобы измерить сопротивление проводящего материала электрическому току, мы выбираем значок Ω. Сопротивление измеряется в Ом. Диапазон измерения мультиметра M838 от 200 Ом до 2000 кОм. Если измеряемая область находится непосредственно в цепи, отключите источник питания перед измерением.

Измерение постоянного тока.

Этот мультиметр может измерять только постоянный ток. Обратите внимание, что в отличие от измерений напряжения и сопротивления, ток измеряется не параллельно, а последовательно с нагрузкой. Вам нужно будет разомкнуть измеряемую цепь и подключить измерительные провода мультиметра последовательно с нагрузкой, в которой измеряется ток.

Проверка целостности звука и диодов.

Мультиметр - очень удобный прибор для проверки целостности проводов, транзисторов и предохранителей.Проверка диодов позволяет установить падение напряжения в цепи. Функция звукового сигнала очень удобна, когда нет возможности смотреть на дисплей. Проверить целостность провода можно по звуковому сигналу.

Измерение температуры.

Мультиметр M838 может измерять температуру окружающей среды и поверхности различных объектов. Для этого используется термопара. Он подключается к тем же разъемам, что и измерительные провода, и плотно прижимается к поверхности измеряемого объекта.Выберите режим TEMP.

Измерение коэффициента усиления транзисторов.

Эта функция обозначена на мультиметре как hFE. Это может быть полезно радиолюбителям, использующим полупроводниковые приборы. Транзистор подключается к специальному разъему, а показатель усиления читается на дисплее.

Итак.

Мультиметр М838 - удобный многофункциональный измерительный прибор. Смело можем советовать не только радиолюбителям, но и широкому кругу пользователей.. html Мы всегда рады Вам помочь!

  • Ширина шкалы мультиметра: 2000 отсчетов
  • Постоянное напряжение: 200 м / 2/20 / 200 В: ± 0,5%, 1000 В: ± 0,8%
  • Переменное напряжение: 200/600 В: ± 1,2%
  • Постоянный ток: 2 м / 20 мА: ± 1,0%, 200 мА: ± 1,5%, 10 А: ± 3%, (M830B: 200 мк / 2 м / 20 мА: ± 1,0%, 200 мА: ± 1,5%, 10 А: ± 3%)
  • Сопротивление: 200/2 кОм / 20 кОм / 200 кОм: ± 0,8%, 2 МОм: ± 1,0%
  • Температура (M838): -20 ° C - 1370 ° C
  • Коэффициент усиления постоянного тока транзисторов: 1 - 1000

M838 - Цифровой мультиметр

Назначение и область применения мультиметра Mastech M-838

Цифровой мультиметр

Mastech M 838 позволяет измерять постоянный и переменный ток, сопротивление, переменное и постоянное напряжение, а также коэффициент усиления биполярных транзисторов (h31).Качество подключения проводов или пайки можно проверить по звуковой шкале. Встроенный генератор синусоидальной волны 1000 Гц будет полезен при тестировании радиотехнических устройств. Также с помощью мультиметра M838 можно прозвонить полупроводниковые диоды. Результаты измерений отображаются на хорошо читаемом цифровом 31/2-значном ЖК-дисплее. Мультиметр питается от одной батарейки 9В типа «Крона».

Технические характеристики мультиметра Mastech M-838

Технические характеристики

Значение

Измерений в секунду

Постоянное напряжение U =

0.1 мВ - 1000 В

Напряжение переменного тока U ~

0,1–750 В

Постоянный ток I =

2 мА - 10 А

Диапазон частот переменного тока

40 - 400 Гц

Сопротивление

р

0,1 Ом - 2 МОм

Входное сопротивление R

1 МОм

Температура t ° C

20 ° ÷ + 1370 °

Коэффициент усиления транзисторов х31

до 1000

Режим непрерывности

Тест диодов

есть

Питание

9В / тип NEDA 1604, Крона ВЦ /

Габаритные размеры, мм

65 × 125 × 28

Масса, грамм (с аккумулятором)

180

Сервис

Индикация низкого заряда батареи

Индикация перегрузки «1»

Комплект мультиметра Mastech М 838

  • 1 x M838 Мультиметр
  • Термопара типа К (для М838), (диапазон -20 ÷ 300 ° С) - 1 шт.
  • Комплект датчиков 1 x
  • Упаковка - 1 шт.
  • Батарея 1 x 9 В
  • 1 инструкция на русском языке

Технические параметры (спецификация) и объем поставки товара могут быть изменены производителем без предварительного уведомления.

Информация носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.

Цифровой прибор DT 830B Схема и ремонт.Схемы мультиметра. Принципиальная схема мультиметра

Совсем недавно мне от одного автолюбителя досталось 2 тестера DT-830B - совершенно нового. Он сказал, что сгорел из-за неправильного подключения к аккумулятору амперметра в позиции 10а, говорит, что он включился параллельно во время зарядки аккумулятора, и один был накрыт первым, потом я купил второй и его постигла та же участь. Спрашивали про себя, т.к. у моего тестера той же марки износился корпус, и действительно плохо переносить падение со стола, поэтому я решил попросить его отдать мне эти два с целью поменять корпус.Я начал браться за свою работу, снял крышку и решил убедиться в ее неисправности.

Визуально обнаружил отсутствие одной клеммы, видимо аккумулятор не позаботился о исправности платы. Предохранитель исправен, резисторы в норме - так что ставлю положение вольтметра для проверки, подключаю щуп - на дисплее 0.00. Омметр тоже, амперметр и т.д. Решил убрать плату, и вот:

Обнаружил перегоревшую дорожку возле клеммы с аккумулятором, дорожка есть, предохранитель цел.

Подключил как смог и приступил к сборке, особое внимание неопытных любителей домашнего ремонта хочу заплатить за эти подшипники, которые при быстрой разборке могут потеряться, но без них четкого переключения нет.

Собрано - работает. Много радости, проявилось второе, и удивлению не было границ ...

По итогу + 2 тестера за 25 минут, собрав обоих, проверили их на работоспособность - работают как новые!

Справа от моего тестера и следующие два - теперь тоже мои 🙂 Осталось придумать, почему сейчас у меня их 3, но это уже отдельная история.Желаю всем внимательно относиться к любой технике перед тем, как ставить на нее крестик, ведь ремонт часто бывает простейшими действиями, по восстановлению контактов.

Мультиметр DT-830B - это устройство китайского производства, которое многие используют. Тем, кто постоянно занимается электроникой, без такого оборудования не обойтись. В этой статье рассказывается, что такое мультиметр DT-830B. Инструкция C. Подробное описание Устройство позволяет использовать его даже новичкам.

Существует множество моделей, которые отличаются качеством, точностью и функциональностью.

Прибор предназначен для следующих основных измерений:

  • значений электрического тока;
  • напряжения между 2 точками в электрической цепи;
  • сопротивление.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнять множество дополнительных операций:

  • прозвонить схему с сопротивлением ниже 50 Ом со звуковой сигнализацией;
  • проверить целостность полупроводникового диода и определить его постоянное напряжение;
  • проверьте полупроводниковый транзистор;
  • измерить электрическую емкость и индуктивность;
  • с помощью термопары;
  • определяют частоту гармонического сигнала.

Как мультиметр?

  1. Циферблат показывает измеренные значения в виде чисел на пластиковом или стеклянном дисплее.
  2. Переключатель обеспечивает изменение функций устройства, а также переключение диапазонов. В нерабочем состоянии он выключен.
  3. Гнезда (разъемы) в корпусе для установки зонда. Главное, с надписью COM и отрицательной полярностью, общего назначения. Вставляется в него черным проводом.Следующий, отмеченный VΩma, имеет положительную полярность с красным щупом.
  4. Проверить гибкие провода красного и черного цветов с клещами.
  5. Панель управления транзисторами.

Мультиметр DT-830B: Инструкция с подробным описанием режимов измерения

Не всем понятно, как измерить необходимые параметры прибором. При использовании мультиметра DT-830B инструкция по эксплуатации должна выполняться точно. В противном случае устройство может переборщить.

1.Измерение сопротивления

Функция нужна, когда требуется провести разводку в квартире или найти обрыв в домашней сети. Не все знают, как пользоваться мультиметром в этом случае, а просто установите переключатель сектора измерения сопротивления на соответствующий диапазон измерения. Устройство имеет звуковой сигнал о том, что цепь замкнута. Если сигнала нет, значит, где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимального сопротивления (до 200 Ом) называется коротким замыканием.Если совместить красный и черный щуп друг с другом, прибор должен показывать значение, близкое к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

  1. Высокая погрешность показаний.
  2. При измерении малого сопротивления значение, полученное на контактном контакте, следует вычесть из показаний. Для этого они предварительно закрываются. На остальных диапазонах сектора погрешность уменьшается.

2. Как измерить напряжение постоянного тока

Устройство переключается на сектор постоянного напряжения, разделенный на 5 диапазонов.Переключатель установлен в заведомо большем диапазоне значений. При измерении напряжения при питании от аккумулятора 3 В или 12 В можно установить сектор в положение «20». Не стоит устанавливать на большую сумму, так как погрешность показаний увеличится, а при более низком устройстве ее можно преодолеть. При грубых измерениях, если вам нужна точность всего до 1 В, мультиметр можно сразу установить в положение «500». Точно так же они поступают, когда измеренное напряжение неизвестно по величине.После вы можете постепенно переключать диапазон на меньшие значения. На верхнем уровне измерений будет сигнализировать предупреждение «HV», которое загорается в верхнем левом углу. Большие значения напряжения требуют соблюдения осторожности при работе с прибором, хотя как вольтметр от мультиметра DT-830B он надежнее амперметра или омметра.

Соблюдение полярности щупа для цифрового прибора не обязательно. Если он не совпадает, это не повлияет на значение показаний, а слева загорится знак «-».

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу устройства из строя при правильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных цепей Измеряются в секторе DCA. В этих положениях переключателя измерение напряжения недопустимо. В этом случае произойдет короткое замыкание.

Для измерения силы тока до 10 А служит третье гнездо, в которое надо переставить красный щуп.Показания можно снять всего за несколько секунд. Обычно амперметр измеряется током электрического прибора. Пользоваться прибором в этом случае следует осторожно и тогда, когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (одна слева). В прямом направлении напряжение на переходе 400-700 мВ.

На этом секторе также можно проверить работу транзистора.Если уж представить, как встречает два включенных диода, нужно каждый переход проверять на пробой. Для этого выясняется, где находится база. Для типа PNP необходимо найти такой вывод (базу), чтобы найти такой вывод (базу), чтобы отрицательный зонд показывал бесконечность на двух других (эмиттер и коллектор). Если транзистор имеет тип NPN, база - минусовой щуп. Чтобы найти эмиттер, нужно измерить сопротивление его перехода, которое всегда больше, чем у коллектора.Для хорошего элемента оно должно быть в пределах 500-1200 Ом.

Вызвав мультиметром переходы в прямом и обратном направлениях, можно определить исправный транзистор или нет.

6. Сектор HFE

Устройство может определять коэффициент усиления по текущему h31-транзистору. Для этого достаточно вставить 3 выхода в соответствующие гнезда панели. На дисплее сразу появится «h31». Для получения правильных результатов необходимо различать типы PNP (правая часть панели) и NPN (левая сторона).

7. Возможности улучшения прибора

На мультиметре DT-830B инструкция предусматривает определенное количество функций. Модели немного отличаются друг от друга, и при желании вы можете улучшить любую, например, добавить измерение емкости конденсатора, температуры и всех других дополнительных функций, перечисленных ранее.

Основа мультиметра

Мультиметр DT-830B: Схема и ремонт

Для недорогого малогабаритного прибора чаще всего используется микросхема ICL7106.

При измерении напряжения сигнал с переключателя через резистор R17 поступает на вход 31 микросхемы. При измерении переменного напряжения оно выпрямляется через диод D1, после чего сигнал также поступает на выход 32 микросхем цепи.

Измеряемый постоянный ток создается на резисторах, после чего сигнал также поступает на вход 32. Защита микросхемы осуществляется предохранителем на 0,2 А, установленным на входе.

Аппарат часто выходит из строя при контакте с контактами и при неправильном включении.В первую очередь проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, так как хорошо защищен на входе от перегрузок. Сбои могут возникнуть при измерении сопротивления или тока.

Перегоревшие резисторы можно определить визуально, а диоды и транзисторы проверить, используя ранее описанные методы. Проверить отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется блок питания. Затем проверяется исправность микросхемы.Он должен быть исправным, если выходное напряжение 30 составляет 3 В, и нет пробоя между питанием и общим выводом микросхемы.

При разборке нельзя потерять шарики переключателя, без которых не будет надежной фиксации.

Когда менять аккумулятор?

Замена прибора производится в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительных известных значений. На экране появится изображение батареи.Для его замены нужно снять заднюю крышку, снять старую и установить новую.

Пользоваться мультиметром DT-830B очень удобно: батарейка меняется легко и очень редко. Только с ним нужно работать очень аккуратно. Устройство легко может сгореть при неправильном использовании.

С проблемой поломки мультиметра периодически сталкиваются радиолюбители. Чаще всего проблема в том, что у мультиметра, распаянного с применением кислоты, просто окисляются контакты.В этом случае исправить проблему очень просто, но проблема более вероятна, например (как в моем случае), в цифровом мультиметре возится забыть разрядить конденсатор И они хотят измерить емкость, после чего тестер отказывается вообще что угодно измерить.

Открыв мультиметр, мы явно ничего не видим, так как чип убит статикой. Сама микросхема скорее всего будет с номерами 324, как на фото. Принцип dT9205A схема can.

Но поскольку мультиметр китайского производства, скорее всего, мы не найдем никаких данных по этой микросхеме.Так что сначала ничего не нашел, но потом решил поискать, сделав не все элементы надписи чипа, а только цифры. И результат порадовал - микросхема оказалась LM324, а точнее китайская копия, только с другими буквами. Поменять можно на любое другое OU. Если у вас в городе есть радиомаркет, то вы можете быстро съездить туда и купить эту микросхему, ну если такого магазина нет (как в моем случае) или он далеко, а счетчик бака очень нужен - затем меняем на любую существующую микросхему, которая содержит в себе 4 операционных усилителя.Если их нет, просто поставьте две микросхемы, содержащие 2 OU, как я вошел первым.



Правда позже выяснилось, что мультиметр выдает ошибку. Это было вызвано тем, что усиление моего OU отличалось от Refiguration LM324. Но деваться было некуда, как я уже говорил ранее, у нас нет радиомагазинов, но и заказ через интернет тоже не лучший вариант - придется долго ждать прихода заказа, и я решил поставить другие.Буквально за пару дней до ремонта мультиметра DT9205A пришел заказ от пяти TL074.



Правда они были в корпусе DIP и чтобы он не мешал закрытию крышки DT9205A. - Собираем проводку.



Возможно при смене OU, даже если это LM324, то мультиметр мне покажет не правильно. В этом случае, если отклонение не очень большое, то эту ошибку устраняет подстроечный резистор рядом с микросхемой (показан красной стрелкой), но поскольку могут быть отклонения в номинале конденсатора, лучше измерить его контейнер на другом мультиметре и настроить собственное чтение.


И напоследок пара работ после ремонта.



С тех пор прошло достаточно времени - и мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью Ремонт мультиметра DT9205

Флюс СКФ

В любом случае, как бы вы ни демонтировали этот резистор с платы, на плате останутся платы из старого припоя, снимать нужно демонтажной тесьмой, окунув ее в спиртово-канифольный флюс.Накладываем кончик косы прямо на припой и выдавливаем, прогревая эскиз паяльника до тех пор, пока весь припой с контактами не войдет в оплетку.


Тесьма демонтажная

Ну, тогда дело техники: берем резистор купленный на радиомагазине, ставим на освободившиеся от припоя контактные площадки, сверху добавляем отвертку и касаемся руля паяльника емкостью мощностью 25 ватт, площадки и выводы по краям резистора, подожгите его на место.


Паяльная оплетка - Применение

В первый раз обязательно выйдет криволинейным, но самое главное, что девайс восстановят. На форумах мнения о таком ремонте разделились, одни утверждали, что в связи с дешевыми мультиметрами ремонтировать их вообще не имеет смысла, их выкинули и пошли покупать новый, другие были готовы даже пойти в конец и перекрыть АЦП). Но как показывает этот случай, иногда ремонт корпуса мультиметра бывает достаточно простым и экономически выгодным, и с таким ремонтом может справиться любой отечественный мастер.Все! AKV.

В настоящее время существует огромное количество разнообразных цифровых измерительных приборов различной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838.Вместо буквы м может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях присутствует режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50... 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и устройство работы

Основа мультиметра - АЦП IC1 типа 7106 (ближайший отечественный аналог - Микросхема 572ПВ5). Его структурная схема представлена ​​на рис. 1, а основа для исполнения в корпусе DIP-40 - на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметные микросхемы Все чаще используются (DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.


Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 - отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход - к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан с вход устройства SOM. Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений - от номинального до 6.5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, динамик динамика - на вход 36 микросхем (в режиме измерения тока и напряжения). Делитель задается потенциалом U UG на выходе 36, равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110NR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.


Рис. 3. Мультиметр M832 Схема мультиметра

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена ​​на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 ... R6, с выхода которого через переключатель (по 1-8 / 1 .. 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором образует фильтр нижних частот.Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.


При измерении переменного напряжения выпрямляется одноальпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защиту АЦП обеспечивает R1... Делитель R6 и резистор R17.

Измерение силы тока


Упрощенная схема мультиметра в режиме измерения тока представлена ​​на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

Измерение сопротивления


Упрощенная схема мультиметра в режиме измерения сопротивления представлена ​​на рис. 6. В режиме измерения сопротивления используется зависимость, выражаемая формулой (2). Схема показывает, что один и тот же ток от источника напряжения + LJ проходит через эталонный резистор Рона и измеряемый резистор Rx (входные токи 35, 36, 30 и 31 незначительны), а отношение UBX и Uon равно отношению сопротивлений резисторов RX и Ron.R1 .... R6 используются как эталонные резисторы, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1 ... 2 ком), транзистор Q1 в режиме Stabitron (не всегда) и резисторы R35, R16 и R17 в входы 36, 35 и 31 АЦП.

Проблемный режим

В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом - компаратор.При напряжении на входе компаратора (вывод 6), меньшем порога, на его выходе (вывод 7) устанавливается открывающий ключ на транзисторе Q101, в результате чего издается звуковой сигнал. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Мультиметры с дефектами

Заводские дефекты Мультиметры M832
Проявление дефекта Возможная причина Устранение дефекта
Проверить элементы С1 и R15
Отсоедините выводы разъема
При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются от 200 В до 240 В
Выводы IC2
Для восстановления надежного контакта необходимо:

Регулировка токопроводящей резинки;

Вода со спиртом, соответствующие контактные площадки на печатной плате;

Сделайте эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50 Ом... 60 Гц и амплитуда в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один короткоэкранный мультиметр M832 к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно. к остальной части дисплея. Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.

В режиме измерения тока по входам V, Ω и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды d2 или d3. Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 ... R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А - только нули.

При подаче на вход устройства очень высокого напряжения В режиме измерения напряжения возможен пробой элементов (резисторов) и печатной платы, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1... R6.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6 ... 3,4 В, а некоторые устройства перестают работать при напряжении питающей батареи 8,5 В.

Часто в мультиметрах DT при открытых аппликаторах в режиме измерения сопротивления прибор долго подходит к значению перегрузки («1» на дисплее) или не выставляется совсем. «Разоблачить» некачественную микросхему АЦП можно снижением сопротивления R14 с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор "набивает" показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Ток» путем замены конденсатора С4 на конденсатор 0,22 ... 0,27 мкФ.

В приборах серии ДТ иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в цепной звуковой генератор некачественные операционные усилители А потом при включении прибора раздается гудение зуммера.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если он не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя стирку 2 ... 3 раза, плата просушивается и устанавливается в корпус.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатной плате и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету. Например, при работе рядом с настольной лампой могут увеличиваться погрешности измерения.Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

Схемы М830 ... Разница не большая DT830 или М830 ...

В исключительных случаях каждый должен уметь пользоваться измерительными приборами.
Вольтамперомметр - универсальный прибор (сокращенно «тестер», от слова «тест»). Очень много разновидностей. Мы не будем их рассматривать. Мы не будем их рассматривать. Самый доступный для всех мультиметр китайского производства DT-830B.

Мультиметр DT-830B состоит из:
-Despiles w / k
- Многопозиционный переключатель
- Слушайте для подключения щупа
- Панель для проверки транзисторов
- Защитный кожух (потребуется для замены блока питания прибора, элемент «корона» на 9 вольт)
Положения переключателя разделены на секторы:
OFF / ON-Power Instrument
DCV - Измерение напряжения постоянного тока (вольтметр)
ACV- измерение октокового напряжения (вольтметр)
HFE - Транзистор Сектор измерений
1.5V-9V- Проверка аккумуляторов.
DCA - измерение постоянного тока (амперметр).
10а - сектор амперметра для измерения больших значений постоянного тока (по инструкции
Измерения проводятся в течение нескольких секунд).
Диодный сектор для проверки диодов.
OM-Sector Resistance Измерение сопротивления.

Сектор DCV
На этом устройстве сектор разделен на 5 диапазонов. Измерения проводятся от 0 до 500 вольт. Постоянное напряжение большого значения будет встречаться только при ремонте телевизора.При больших нагрузках на этот прибор нужно работать предельно осторожно.
При включении позиции "500" на экране в верхнем левом углу загорается предупреждение HV. Дело в том, что включен высший уровень измерения и при появлении больших значений необходимо быть предельно внимательным.

Обычно измерение напряжения отображается переключением больших диапазонов диапазона на меньшие, если вы не знаете значение измеренного напряжения. Например, перед тем, как измерить напряжение на аккумуляторной батарее Сотового телефона или автомобиля, на котором написано максимальное напряжение 3 или 12 вольт, то мы жирно ставим сектор в положение «20» вольт.Если поставить на более мелкую, например, на «2000» Милвольт аппарат может выйти из строя. Если мы поставим больший размер, показания прибора будут менее точными.
Если вы не знаете значение измеряемого напряжения (конечно, в рамках бытовой электротехники, где оно не превышает значения прибора), то выставьте «500» вольт в верхнее положение. и сделаем замеры. В общем, примерно меряется, с точностью до одного вольта можно на позиции "500" вольт.
Если требуется высокая точность, переключитесь в нижнее положение, только значение измеренного напряжения не превышает значение в положении переключателя прибора. Этот прибор удобен для измерения постоянного напряжения тем, что не требует обязательного соблюдения полярности. Если полярность датчика («+» - красный, «-» - черный) не будет соответствовать полярности измеренного напряжения / тока в левой части экрана, появится знак «-», и значение будет соответствуют измеренному.

Сектор ВЦА.
Сектор имеет на этом виде прибора 2 позиции - «500» и «200» вольт.
С большой осторожностью обращайтесь к замерам 220-380 вольт.
Процедура измерения и установки позиций аналогична сектору DCV.
сектор DCA.
Это миллиамперметр постоянного тока, который используется для измерения малых токов, в основном в радиоэлектронных схемах. Нам еще не пригодились.
Во избежание поломки прибора не ставьте переключатель в этот сектор, если забудете и начнете измерять напряжение, прибор выйдет из строя.

Секторный диод.
Одна позиция для проверки диодов на пробой (на маленькое Сопротивление
) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе омметра. Как и HFE.
HFE Sector
Для измерения транзисторов есть панель с указанием в какой розетке на какой протрано ставится стопа. Проверяются транзисторы как проводников P - P - P, так и P - P -R на пробой, обрыв и большее отклонение от стандартного переходного сопротивления.

Цифровой мультиметр M832. Схема электрическая, описание, характеристики

Настольный компьютер невозможно представить без удобного недорогого цифрового мультиметра. В этой статье рассказывается о цифровом мультиметре 830-й серии, наиболее распространенных неисправностях и способах их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов различной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП).Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы м может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов.Кроме того, в некоторых моделях есть режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50 ... 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и работа прибора


Рис. 1. Структурная схема АЦП 7106

Основа мультиметра - АЦП IC1 типа 7106 (ближайший отечественный аналог - микросхема 572fv5).Его структурная схема показана на рис. 1, а основа для исполнения в случае DIP-40 - на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметные микросхемы ( DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рис. 2. COCOLOGY ADC 7106 в корпусе DIP-40

Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 - отрицательное.Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход - к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан с вход устройства SOM.

Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений - от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, динамик его выхода - это вход микросхемы 36 (в режиме измерения тока и напряжения).

Делитель задается потенциалом U UG на выходе 36, равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110NR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Рис. 3. Принципиальная схема мультиметра M832.

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена ​​на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 ... R6, с выхода которого через переключатель (по схеме 1-8 / 1 ... 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором образует фильтр нижних частот.Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерении переменного напряжения выпрямляется одноальпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение.Защиту АЦП обеспечивают делитель R1 ... R6 и резистор R17.

Измерение тока


Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена ​​на рис. 5. В режиме измерения постоянного тока последний протекает через ОО , Резисторы R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее.Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

. Измерение сопротивления


Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена ​​на рис. 6. В режиме измерения сопротивления зависимость выражается формулой (2) используется. Схема показывает, что один и тот же ток от источника напряжения + LJ проходит через эталонный резистор Рона и измеряемый резистор Rx (входные токи 35, 36, 30 и 31 незначительны), а отношение UBX и Uon равно отношению сопротивлений резисторов RX и Ron.R1 используется как эталонный резистор ... R6, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1 ... 2 ком), транзистор Q1 в режиме Stabitron (не всегда) и резисторы R35, R16 и R17 в входы 36, 35 и 31 АЦП.

Проблемный режим

В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом - компаратор.При напряжении на входе компаратора (вывод 6), меньшем порога, на его выходе (вывод 7) низкое напряжение открывает ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (а такое бывает) и поломки, вызванные ошибочными действиями оператора.

Поскольку мультиметр используется в мультиметрах, возможно замыкание элементов, плохие пайки и поломки элементов, особенно расположенных по краям платы.Ремонт неисправного прибора нужно начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

Заводские дефекты Мультиметры М832
Проявление дефекта Возможная причина Устранение дефекта
При включении девайса дисплей загорается а потом плавно гаснет Неисправность генератора микросхемы SPP, сигнал с которой поступает на подложку ЖК-дисплея Проверить элементы С1 и R15
При включении прибора дисплей загорается, а затем плавно гаснет.Со снятой задней крышкой Устройство работает нормально С задней крышкой прибора пружина контактного винта падает на резистор R15 и замыкает цепь задающего генератора Пружину отогнуть или немного укоротить
При включении прибора режим измерения напряжения дисплея меняется от 0 до 1 Неисправность или некачественное снятие цепи интегратора: Конденсаторы С4, С5 и С2 и резистор R14 Отсосать или заменить C2, C4, C5, R14
Аппарат надолго сбрасывает показания. Некачественный конденсатор СЗ на входе АЦП (вывод 31) Заменить СЗ на конденсатор с малым коэффициентом поглощения
При измерении сопротивления показаний дисплея длительное время выставляется Конденсатор C5 низкого качества (цепь автоматической коррекции нуля) Заменить С5 на конденсатор с малым коэффициентом поглощения
Устройство некорректно работает во всех режимах, перегревается микросхема IC1. Длинные выводы для проверки транзисторов были закрыты Отсоедините выводы разъема
При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются с 200 В на 240 В Потеря емкости конденсатора СЗ.Возможна пайка его выводов или просто отсутствие этого конденсатора Заменить СЗ на хороший конденсатор с малым коэффициентом поглощения
При включении мультиметра постоянно гудит или наоборот бесшумно в режиме звонка соединения Плохая пайка выводов микросхемы SU2 Выводы IC2
Сегменты на дисплее исчезают и появляются Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки Для восстановления надежного контакта необходимо:
регулировка токопроводящей резинки;
Вода со спиртом, соответствующие контактные площадки на печатной плате;
Сделайте эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50 Ом... 60 Гц и амплитуда в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один короткоэкранный мультиметр M832 к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно. к остальной части дисплея. Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.

Описанные выше неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок на входе. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки напряжения питания и работоспособности АЦП: напряжение стабилизации 3 В и отсутствие пробоя между питанием и общим выходом АЦП.

В режиме измерения тока с использованием входов V, Ω и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды d2 или d3.Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 ... R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули. В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку.При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А - только нули.

В режиме измерения сопротивление повреждению происходит, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, выполнен транзистор Q1 и конденсатор Sat.Если транзистор Q1 полностью сломан, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с открытыми стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает тумблер, и показания мультиметра не влияют. При проверке конденсатора С6 мультиметр не измеряет напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижает показания в этих диапазонах.

При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода АЦП из строя. Исправность АЦП проверяется регулятором напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только тогда, когда на вход подается высокое напряжение, намного превышающее 220 В. Трещины появляются в цепи. соединения ток потребления микросхемы увеличивается, что приводит к ее заметному нагреву..

Когда очень высокое напряжение подается на вход очень высокого напряжения в режиме измерения напряжения, может произойти пробой из-за элементов (резисторов) и печатной платы, в случае режима измерения напряжения диаграмма выглядит так: защищен делителем на сопротивлениях R1 ... R6.

В дешевых моделях серии DT длинные выводы деталей могут конденсироваться на экран, расположенный на задней крышке устройства, нарушая работу схемы. У Мастеха таких дефектов не наблюдается.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6 ... 3,4 В, а некоторые устройства перестают работать при напряжении питающей батареи 8,5 В.

В DT В моделях используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT при открытых в режиме измерения сопротивлений аппликаторах прибор долго подходит к значению перегрузки («1» на дисплее) или не выставляется совсем.«Разоблачить» некачественную микросхему АЦП можно снижением сопротивления R14 с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор "набивает" показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Ток» путем замены конденсатора С4 на конденсатор 0,22 ... 0,27 мкФ.

Так как дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев обрыва прерывания не бывает, при этом причину неисправности определить очень сложно, да и проявляться она может по-разному, в зависимости от порванного вывода.Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статическим дисплеем, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, значит неисправен АЦП.

Эффективный способ найти причину неисправности - это переделка аналого-цифрового преобразователя микросхемы преобразователя следующим образом. Используется еще один, конечно, хороший цифровой мультиметр.Включен в режим проверки диодов. Черный щуп, как обычно, установлен в соме, а красный - в гнездо VQMA. Красный щуп подключается к выводу 26 [минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее как падение напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схему включены резисторы.Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 [питание АЦП) и поочередного касания остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если при этих проверках поменять полярность включения на противоположную, прибор всегда должен показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме.Если устройство показывает кластер при любом подключении исследуемого выхода, это девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Имеются неисправности связанные с некачественными контактами на переключателе галереи, прибор работает только при нажатии на галлеты. Фирмы, производящие дешевые мультиметры, редко закрывают дорожки под переключателем галереи смазки, которые быстро окисляются.Часто трассы несколько загрязнены. Ремонт осуществляется следующим образом: Печатная плата вынимается из корпуса, а тракты переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, устройство починили.

В устройствах серии DT иногда бывает так, что напряжение переменного тока измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора гудит зуммер.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если это не обеспечивает стабильной работы звукового генератора, необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя стирку 2 ... 3 раза, плата просушивается и устанавливается в корпус.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету.Например, при работе рядом с настольной лампой погрешность измерения может увеличиваться. Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

При покупке мультиметра DT следует обращать внимание на качество механики переключателя, необходимо несколько раз прокрутить переключатель галереи мультиметра, чтобы убедиться, что переключатель стоит четко и без перегрева: дефекты пластика не ремонтируются.

Публикация: www.cxem.net

См. Другие статьи раздела.

Настольный компьютер невозможно представить без удобного недорогого цифрового мультиметра.

В статье рассказывается об устройстве цифровых мультиметров 830-й серии, его схеме, а также о наиболее распространенных неисправностях и способах их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов разной степени сложности, надежности и качества.В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL7106, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы М может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире.Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях есть режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50 ... 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и устройство работы

Принципиальная схема мультиметра

Основа мультиметра - АЦП IC1 типа 7106 (ближайший отечественный аналог - микросхема 572fv5). Его структурная схема представлена ​​на рис. 1, а основа для исполнения в корпусе DIP-40 - на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметные микросхемы Все чаще используются (DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 - отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход - к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан. к общему прибору ввода. Разница напряжений между клеммами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений - от номинального до 6.5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, а с его выхода - вход микросхемы 36 (в режиме Измерения токов и напряжений). В делителе установлен потенциал U на выходе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Диапазон рабочих входных напряжений U Max напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена ​​на рис.четыре.

При измерении постоянного напряжения входной сигнал поступает на R1 ... R6, с выхода которого через переключатель [по 1-8 / 1 ... 1-8 / 2) поступает на защитный резистор. R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

При измерении переменного напряжения выпрямляется одноальпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защиту АЦП обеспечивают делитель R1 ... R6 и резистор R17.

Измерение силы тока

Упрощенная схема мультиметра в режиме измерения тока представлена ​​на рис. 5.

В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, переключаемые в зависимости от диапазона измерения.Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее..R1..R6 используются как эталонные резисторы, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1,2 кОм), транзистор Q1 в стабилитронном режиме (не всегда) и резисторы R35, R16 и R17 на входах 36, 35. и 31 АЦП.

Режим служебной цепи В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом - компаратор.При напряжении на входе компаратора (вывод 6), меньшем порога, на его выходе (вывод 7) низкое напряжение открывает ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Мультиметры с дефектами

Все неисправности можно разделить на заводской брак (а бывает) и поломку, вызванную ошибочными действиями оператора.

Поскольку мультиметр используется в мультиметрах, возможно замыкание элементов, плохие пайки и поломки элементов, особенно расположенных по краям платы.Ремонт неисправного прибора нужно начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения с частотой 50,60 Гц и амплитудой в небольшое вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один мультиметр M832 короче к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно к Остальные выводы по дисплею.Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.

Описанные выше неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок на входе. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки напряжения питания и исправности АЦП: напряжение стабилизации 3 В и отсутствие пробоя между питанием и общим выходом АЦП.

В режиме измерения тока при использовании входов V, Q и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 ... R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А - только нули.

В режиме измерения сопротивление повреждению происходит, как правило, в диапазонах 200 Ом и 2000 Ом.В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, выполнен транзистор Q1 и конденсатор С6. Если транзистор Q1 полностью сломан, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с открытыми стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает тумблер, и показания мультиметра не влияют.При обрыве конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода АЦП из строя. Исправность АЦП проверяется регулятором напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только тогда, когда на вход подается высокое напряжение, намного превышающее 220 В.В соединении появляются трещины, увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву. .

При подаче очень высокого напряжения на вход очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

В дешевых моделях серии DT длинные выводы деталей могут конденсироваться на экран, расположенный на задней крышке устройства, нарушая работу схемы.У Мастеха таких дефектов не наблюдается.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6,3,4 В, а некоторые устройства перестают работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT при открытых аппликаторах в режиме измерения сопротивления прибор очень длинный до значения перегрузки («1» на дисплее) или вообще не выставляется.«Вылечить» некачественную микросхему АЦП можно уменьшением сопротивления R14 коэффициентами с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор "набивает" показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор 0,22 ... 0,27 мкФ.

Поскольку дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев прерывания непрерывности не бывает, и определить причину неисправности бывает очень сложно, и она может отличаться по-разному, в зависимости от порванного выхода.Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статическим дисплеем, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, значит неисправен АЦП.

Эффективный способ найти причину неисправности - переделка аналого-цифрового преобразователя микросхемы преобразователя следующим образом. Используется еще один, конечно, хороший цифровой мультиметр.Включен в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный - в гнездо VQMA. Красный щуп прибора подключен к выводу 26 (минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее как падение напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схему включены резисторы.Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюс питания АЦП) и поочередному касанию остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если при этих проверках поменять полярность включения на противоположную, прибор всегда должен показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме.Если устройство показывает кластер при любом подключении исследуемого выхода, это девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Имеются неисправности связанные с некачественными контактами на переключателе галереи, прибор работает только при нажатии на галлеты. Фирмы, производящие дешевые мультиметры, редко закрывают дорожки под переключателем галереи смазки, которые быстро окисляются.Часто трассы несколько загрязнены. Ремонт осуществляется следующим образом: Печатная плата вынимается из корпуса, а тракты переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, устройство починили.

В приборах серии ДТ иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых многодиметровых кювет ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении устройства раздается жужжание зуммера.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если это не обеспечивает стабильной работы звукового генератора, необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя мойку 2,3 раза, плата просушивается и устанавливается в корпус.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету.Например, при работе рядом с настольной лампой могут увеличиваться погрешности измерения. Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

При покупке мультиметра DT следует обратить внимание на качество механики переключателя, необходимо несколько раз прокрутить переключатель галереи мультиметра, чтобы убедиться, что переключатель стоит четко и без перегрева: дефекты пластика не ремонтируются.

Без современных стиральных машин мы больше не можем жить, потому что они помогают нам сократить время на домашнюю работу, и мы можем потратить его с пользой на общение с семьей. Но как быть, если эта методика все же не удалась? Найти профессиональный сервисный центр или отремонтировать самостоятельно?

Сегодня все большую популярность приобретает планировка кухни открытого плана, совмещение кухни-столовой. Это способствует ряду положительных моментов: просторная светлая комната, открытое пространство позволяет находиться в обеих комнатах, готовить очень приятно, особенно когда вы в семье или в кругу друзей, вы можете смотреть любимый фильм с семьей во время Готовка.

Мультиметр

- один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители при ремонте самодельной электропроводки и электроприборов. Без него любой электрик чувствует себя без рук. Раньше для измерения напряжения, тока и сопротивления требовалось три разных инструмента. Теперь все это можно измерить одним универсальным прибором. Использовать цифровой мультиметр очень просто.

Два основных правила, которые нужно запомнить:

  • где правильно подключить измерительные щупы
  • в каком положении установить переключатель для измерения разных величин

Внешний вид и разъемы мультиметра

На лицевой части тестера все надписи на английском языке Да, даже с использованием аббревиатуры.

Что означают данные надписи:

  • ВЫКЛ - прибор отключен (чтобы батареи прибора не разряжались, установите переключатель в это положение после измерений)
  • ACV - измерение переменной U
  • DCV - Измерение постоянной U
  • DCA - измерение постоянного тока
  • Ω - измерение сопротивления
  • hFE - измерение транзисторов
  • Значок диода
  • - Соответствие или проверка диодов

Переключение режимов происходит центральным поворотным переключателем.В самом начале использования цифрового мультиметра рекомендуется сразу пометить метку-указатель на переключателе контрастной краски. Например, так:

Большинство выходов устройства связаны как раз с неправильным выбором положения переключателя.

Питание осуществляется от аккумулятора типа «Крон». Кстати, по разъему для подключения короны можно косвенно судить, собран ли тестер в заводских настройках или где-то в китайских «кооперативах».При качественной сборке соединение происходит через специальные разъемы, предназначенные для коронки. В менее качественных вариантах используются обычные пружины.

Мультиметр имеет несколько разъемов для подключения щупа и всего два щупа. Поэтому важно правильно подключить щупы для измерения определенных значений, иначе можно запросто сжечь прибор.

Свойства обычно бывают разных цветов - красного и черного. Шеф черного цвета подключается к разъему COM (в переводе - «Общий»).Красный щуп в двух других разъемах. Разъем 10ADC применяется, когда ток измеряется от 200 мА до 10 А. Разъем VωMA используется для всех других измерений - напряжения, тока до 200 мА, сопротивления, поперечных смещений.

Основная жалоба - это заводские доказательства, которые идут в комплекте с устройством. Практически каждый второй обладатель мультиметра рекомендует заменить их на более качественные. Правда, при этом они могут быть сопоставимы по стоимости с самим тестером. В крайнем случае их можно улучшить, усилив в местах перегиба проводов и изолировав наконечники щупов.

Если вам нужен качественный силиконовый зонд с кучей наконечников, то заказать их с бесплатной доставкой можно на aliexpress.

Используются также более ранние тестеры. Некоторые электрики даже отдают им предпочтение, считая их более надежными. Однако рядовым потребителям их использовать из-за большой погрешности шкалы менее удобно. Кроме того, при работе стрелочным мультиметром необходимо угадывать полярность контактов. В цифровом с неправильно подключенным к полюсам показания будут просто отображаться со знаком минус.Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Измерение растяжения

Как использовать цифровой мультиметр для измерения напряжения? Для этого установите переключатель мультиметра в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то переключите в положение ACV. Свойства вставляются в разъемы COM и VΩma.

В первую очередь проверьте правильность подключения разъемов.Если один из них ошибочно установить в контакт 10ADC - при замере напряжения произойдет короткое замыкание.

Начните измерение с максимального значения на приборе - 750 В. Полярность щупа при этом никакой роли не играет. Не нужно для щупа черного цвета обязательно касаться нуля, а красного - фаз. Если значение выделено на экране намного меньше, а перед ним будет стоять цифра «0», это означает, что для более точного измерения вы можете переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет ваш мультиметр. вам измерить.

При измерении постоянного напряжения (например, электропроводка в машине) переключается в режим постоянного напряжения.

А также начните измерения с самой большой шкалы, постепенно снижая шаги измерения. Для измерения напряжения необходимо подключать щупы параллельно измеряемой цепи, при этом держитесь только за изолированную часть щупа, чтобы она не попала под напряжение. Если на дисплее значение напряжения высветилось знаком «минус», значит, вы перепутали полярность.

ВНИМАНИЕ: При работе с измерителями напряжения убедитесь, что шкала мультиметра установлена ​​правильно. Если начать измерение напряжения при включенном переключателе DCA, т.е. при измерении, можно легко создать короткое замыкание прямо в руках!

Некоторые опытные электрики советуют при измерении напряжения в розетке оба щупа держать в одной руке. При плохой изоляции щупов и их образца это позволит обезопасить себя до некоторой деградации эл.т.

Мультиметр работает от батарейки (заводная головка 9 вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 вольт. Поэтому, если показания прибора начинают сильно удивлять, сначала проверьте мощность. Косвенным признаком разряда аккумулятора может служить хаотичное изменение показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Измерение силы тока

Устройство может измерять только мощность постоянного тока.Переключатель должен находиться в положении DCA.

Будьте осторожны! При измерении силы тока, если вы не знаете, в каких пределах будет сила тока, измерения лучше начать, вставив щуп в разъем 10ADC, иначе ток более 200 мА на разъеме VωMA можно легко сгорит внутренний предохранитель.

Здесь зонд, в отличие от измерения напряжения, должен быть подключен последовательно к цепи с измеряемым объектом. То есть вам придется разорвать цепь и затем в образовавшемся зазоре соединить щупы.Сделать это можно в любом удобном месте (в начале, середине, конце цепочки).

Чтобы постоянно не держать щуп в руках, можно использовать для крепления крокодилов.

Знайте, что если при измерении погрешности тока перевести переключатель в режим ACV (измерение напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. Но если наоборот, мультиметр выйдет из строя.

Измерение сопротивления

Для измерения сопротивления переключатель установить в положение - Ω.

Выберите желаемое значение сопротивления или снова начиная с наибольшего. Если вы измеряете сопротивление на работающем приборе или проводе, рекомендуется отключать питание от него (даже от аккумулятора). Таким образом, измерения будут более точными. Если при измерении на дисплее вы выделили значение «1, OL» - это означает, что прибор сигнализирует о перегрузке и переключатель необходимо перевести в больший диапазон измерений. Если отображается «0» - то наоборот уменьшаем шкалу измерения.

Чаще всего мультиметр в режиме сопротивления используется в ремонтных работах, для проверки работоспособности бытовой техники, исправности, отсутствия замыкания в цепи.

При измерении сопротивления не трогайте проверенные оголенные части, это повлияет на точность измерений.

Светонка

Еще один режим работы тестера, которым часто пользуются - это трансвелон.

Зачем это нужно? Например, чтобы найти разрыв цепи, или наоборот - убедиться, что цепь не повреждена (проверка целостности предохранителя).Уровень сопротивления здесь уже не важен, важно понимать, что с самой цепочкой - целая она или нет.

Следует отметить, что звукового сигнала DT830B нет.

В других марках сигнал обычно раздается при сопротивлении цепи не более 80 Ом. Сам режим вызова происходит при позиционировании указателя - проверка диодов.

Трансвелон также пригодится для проверки целостности самих датчиков ближе друг к другу.Так как при частом использовании может произойти их повреждение, особенно при входе проволоки в трубку зонда. Обязательно перед каждым измерением убедитесь, что на месте подключения щупа для трансверсов нет напряжения, иначе вы можете сжечь прибор или создать короткое замыкание.

Безопасность при работе с мультиметром

  • не измерять во влажном помещении
  • не переключает пределы измерения во время самих измерений.
  • не измеряйте напряжение и силу тока, если их значения больше тех, на которые рассчитан мультиметр
  • используйте надлежащую изоляцию

Надеюсь, данный материал помог Вам ознакомиться с основными параметрами мультиметра. И вы можете безопасно и продуктивно использовать его при ремонтных работах.

Цифровой мультиметр DT-838 DT-838

Цифровой мультиметр DT-838 DT-838 Цифровой мультиметр

DT-838, напряжение постоянного тока: 0 ~ 200 мВ-500 В, напряжение переменного тока: 0 ~ 200-500 В, постоянный ток: 0 ~ 200 мкА-5 А, сопротивление: 0 ~ 200 Ом-2 МОм - дополнительную информацию можно найти здесь: http : // www.buymeasuringtools.com/DT-838-Digital-Multimeter-10201168/

Краткое описание

Место происхождения: Гуандун, Китай (материк) Бренд: BOST Номер модели: DT-838 Диапазон измерения тока: 0 ~ 200uA-5A Диапазон измерения напряжения: 0 ~ 200 мВ-500 В Диапазон измерения сопротивления: 0 ~ 200 Ом-2 МОм Рабочая температура: 0 ~ 40 Цельсия Размеры: 126 * 70 * 24 мм Диапазон температур: -40 ~ 1000 по Цельсию

Характеристики продукта:

Цифровой мультиметр DT-838

Напряжение постоянного тока: 0 ~ 200 мВ-500 В

Напряжение переменного тока: 0 ~ 200-500 В

Постоянный ток: 0 ~ 200 мкА-5A

Сопротивление: 0 ~ 200 Ом-2 МОм

Условия ведения бизнеса:

Порт: Шэньчжэнь

Количество минимального заказа: 80 шт. Чем больше, тем дешевле!

Возможность поставки: 10000 штук в месяц

Условия оплаты: T / T, Western Union, MoneyGram, PayPal

Связаться с поставщиком

Упаковка продукта и условия доставки:

Детали упаковки: Стандартное количество в коробке: 80 шт. Размер упаковки: 42 * 38 * 30 см Вес брутто коробки: 19 кг

Сведения о доставке: Менее 5 дней!

Технические характеристики и подробная информация о продукте:

МОДЕЛЬ: Цифровой мультиметр DT-838

Цифровой мультиметр DT838 - очень доступный и удобный прибор для тестирования.Он оснащен легко читаемым 3,5-разрядным ЖК-дисплеем. Он оснащен 5 функциями и 19 диапазонами, каждое тестовое положение быстро и легко выбирается простым поворотом одного селекторного переключателя.

Детали:

Функция Диапазон Точность
Напряжение постоянного тока 200 мВ-500 В ± (0,5% + 2 ед.)
Напряжение переменного тока 200-500 В ± (1,2% + 10dgt)
Постоянный ток 200uA-5A ± (1% + 2dgt)
Сопротивление 200Ω-2MΩ ± (0.8% + 2dgt)
Температура -40 ° C-1000 ° C ± (3,0 + 2dgt)

Напряжение переменного тока 200-500V ± (1,2% + 10dgt)
Постоянный ток 2000uA- 5A ± (1.0% + 2dgt)
Сопротивление 200Ω-2MΩ ± (0.8% + 2dgt)

Проверка диодов: Да
Проверка транзисторов: Да
Зуммер непрерывности: Да
Источник питания: батарея 9V 6F22
Размер дисплея: 16 × 48 мм
Максимальный дисплей: 1999
Размер продукта: 126 × 70 × 24 мм
Вес нетто продукта: 150 г
Доступные цвета: желтый, черный
Стандартные аксессуары: измерительный провод, батарея, руководство по эксплуатации, провод термопары

Стандартное количество в коробке: 80ПК

Размер коробки: 42 × 38 × 30 см

Вес коробки брутто: 19 кг

Мультиметр DT 182 Как измерить сопротивление.Некоторые важные нюансы

Мультиметр - это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим 3 способа, как с помощью мультиметра для чайников узнать, есть ли ток в локальной электросети.

Структура мультиметра

Перед началом работы необходимо изучить составные части устройства, т.к. инструкция не всегда прилагается, мы подготовили их описание:

  1. Циферблат: имеет дугообразную шкалу, видимую через стеклянный или пластиковый дисплей.Индекс на дисплее показывает значения шкалы. Если вы цифровой мультиметр (MASTECH MAS838, MS8230B, M890D, DT700D, DT 9202A, 59002, MAS830, MY64), то его циферблат будет заменен на ледяной дисплей.
  2. Указатель или стрелка: это тонкая черная стрелка в крайнем левом положении в окошке циферблата, предназначенная для считывания данных измерений на стрелочных устройствах - YX 360TRN, PMM 600, SUNWA YX 1000A, M83. Перед использованием стрелочного мультиметра обязательно ознакомьтесь с инструкцией, особенно с разделом «деление значений».
  3. Переключатель или кнопка: позволяет изменять функции (вольтметр, амперметр, омметр) и масштабирования (x1, x10 и т. Д.) Счетчика. Многие функции имеют несколько диапазонов, как в сенсорных переключателях. Важно иметь полный набор режимов работы. В большинстве счетчиков используется ручка этого типа, как показано на рисунке, но есть и другие. Независимо от этого они работают аналогично. Некоторые счетчики оснащены положением «Off», которое служит переключателем, а другие имеют отдельную кнопку для включения устройства.При хранении счетчик должен быть выключен.
  4. Vnets или отверстия в корпусе для вставки зонда. Большинство мультиметров имеют несколько гнезд. Один, как правило, с выступом COM или (-) для общего и отрицательного. Подключить черный зонд. Другой разъем имеет маркировку V (+) и символ OMEGA для вольт и ом, соответственно, и положительных зарядов. Символы + и - обозначают полярность датчика при установке и проверке величины постоянного тока. Если измерительные провода установлены в соответствии с инструкциями, красный провод будет положительным, а черный - отрицательным.Многие устройства имеют дополнительные разъемы, необходимые для высоковольтных испытаний.
  5. Тестовые провода с клещами: С тестером 2 провода: черный и красный.
  6. Муфта для аккумуляторов и предохранителей: обычно с обратной стороны. Полностью заряженные батареи необходимы для сопротивления и непрерывности тестирования.
  7. Регулировка нуля: Эта маленькая кнопка обычно находится рядом с набором, она называется OM ADJUST, 0 ADJ или аналогичным образом. Используется только в режиме омметра или измерения диапазона сопротивлений, при этом датчики замкнуты, например, для установки термостата котла.

Видеообзор мультиметра

Использование мультиметра для измерения сопротивления

Многие не умеют пользоваться мультиметром для измерения сопротивления, и это его основная функция, которая будет особенно полезна, если вам нужно установить электропроводку в квартире или доме. Установите мультиметр на индикатор ОМ, повернув ручку на соответствующий индикатор (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика.Если измерительные провода не соприкасаются с каким-либо предметом, стрелка-указатель или аналоговый измеритель тестера будет отклоняться влево, при работе с цифровой машиной - значение будет "прыгать" в сторону наибольшего. Это бесконечное сопротивление или «обрыв», но также означает, что нет пути соединения между черным и красным зондами.

  1. Подключите черный зонд к -ком разъему (Рисунок 2)
  2. Подсоедините красный зонд к гнезду, обозначенному OMEGA (символ, обозначающему OM), или к букве «R» или «P» рядом с ним (Рисунок 3)
  3. Установите диапазон (если есть) в R x 100 (Рисунок 4)
  4. Держите щупы измерительных проводов вместе.Стрелка прибора должна перейти на правую сторону шкалы. Найдите «нулевые настройки» и поверните ручку так, чтобы на индикаторе показывалось 0 (или как можно ближе к 0, насколько это возможно) (Рисунок 5)

Рисунок 2. Подключение черного щупа к -com
Рисунок 3. Подключение красного щупа к мультиметру с буквой P (+)
Рисунок 4. Установка диапазона на мультиметре
Рисунок 5. Установка нуля на мультиметре

Обратите внимание что это положение называется «Короткое замыкание» или «Ом на ноль» по показаниям для этого диапазона - 1 R x.Ohc Рисунок 6


Рисунок 6. Ом на нулевом мультиметре

Заменить батарейки (при необходимости). Если мелометр не показывает 0 - это может означать, что батарейки разряжены и их необходимо заменить.

Использование мультиметра для измерения напряжения (вольт)

Установите измеритель на самый высокий диапазон, предусмотренный для вольт переменного тока. Пока не известно, какое напряжение будет наибольшим, чтобы прибор не повредил, установите индикатор на максимум.

  1. Вставьте черный масляный щуп в отверстие COM или -.Вольт Рисунок 1.
  2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2.
  3. Поверните ручку измерителя в правый режим (DCV или ACV) (Рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазона ручки. Показатели напряжения линейные. Точность решения до 0,001 (рисунок 4)
  4. Проверьте общую электрическую розетку.
  5. Вставьте черный провод в одно из отверстий установленной розетки, красный - в другое. Выньте провода из розетки и проверьте ручку переключателя на самый низкий диапазон.Вольт Рисунок 5.
  6. Если указатель не двигался, вероятно, был выбран режим постоянного тока, а не чередование. Дело в том, что эта ошибка может быть фатальной, особенно если замер проводится для смены проводки в квартире, поэтому напряжение лучше проверять в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметре
Рисунок 4. Установка диапазона переменного напряжения в мультиметре
Рисунок 5. Измерение напряжения в розетке Мультиметр

Мультиметр, режим амперметра

Как правильно использовать мультиметр DT 832, DT 838, DT 830B, DT9205A в режиме измерения напряжения? Этому нетрудно научиться.Установите измеритель на самый высокий индикатор переменного или постоянного тока, если поддерживается диапазон AMP.

Обратите внимание, что большинство мультиметров измеряют только очень малую величину тока в диапазонах ICA и MA. Это значения тока, которые проходят только в тончайших электронных схемах, и в тысячи (а то и миллионы) раз меньше значений в любой домашней электросети. Например, для обычной лампочки аварийного освещения 100 Вт / 120 В требуется 0,833 А.

  1. Вставьте черный зонд в сом или -.
  2. Вставьте красный зонд в -. Выключите питание схемы, отключите разделительный трансформатор.
  3. Амперметр расположен последовательно со схемой измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительного к отрицательному. Установите текущий диапазон на наибольший индикатор (Рисунок 1)
  4. Включите питание и уменьшите диапазон данных. Не выходите за пределы диапазона расходомера, иначе он может быть поврежден.Следует указывать показания около 2 мА, поскольку по закону Ома I = V / R = (9 вольт) / (4700 Ом) = 0,00191 = 1,91 усилителя Ма.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

  • Если мультиметр перестал работать, проверьте предохранитель. В некоторых случаях необходимо использовать воздушные терминалы (Рисунок 2)
  • Никогда не подключайте устройство к источнику напряжения батареи или если оно настроено на измерение силы тока (ампер).
  • Важно не только уметь пользоваться устройством, но и выбирать качественные устройства. Протестируйте устройство сразу при покупке!
  • Помимо теоретических знаний предлагаем получить практические навыки и посмотреть видео, как пользоваться мультиметром амбициозной и аналогово-цифровой серии DIGITAL - DT 830V, DT 181, DT9208A, DT 182.

Рисунок 2. Верхние клеммы в мультиметре

Мультиметр - это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи.Рассмотрим 3 способа, как с помощью мультиметра для чайников узнать, есть ли ток в местной электросети.

Структура мультиметра

Перед началом работы необходимо изучить составные части устройства, т.к. инструкция не всегда прилагается, мы подготовили их описание:

  1. Циферблат: имеет дугообразную шкалу, видимую через стеклянный или пластиковый дисплей. Индекс на дисплее показывает значения шкалы. Если вы цифровой мультиметр (MASTECH MAS838, MS8230B, M890D, DT700D, DT 9202A, 59002, MAS830, MY64), то его циферблат будет заменен на ледяной дисплей.
  2. Указатель или стрелка: это тонкая черная стрелка в крайнем левом положении в окошке циферблата, предназначенная для считывания данных измерений на стрелочных устройствах - YX 360TRN, PMM 600, SUNWA YX 1000A, M83. Перед использованием стрелочного мультиметра обязательно ознакомьтесь с инструкцией, особенно с разделом «деление значений».
  3. Переключатель или кнопка: позволяет изменять функции (вольтметр, амперметр, омметр) и масштабирования (x1, x10 и т. Д.) Счетчика. Многие функции имеют несколько диапазонов, как в сенсорных переключателях.Важно иметь полный набор режимов работы. В большинстве счетчиков используется ручка этого типа, как показано на рисунке, но есть и другие. Независимо от этого они работают аналогично. Некоторые счетчики оснащены положением «Off», которое служит переключателем, а другие имеют отдельную кнопку для включения устройства. При хранении счетчик должен быть выключен.
  4. Vnets или отверстия в корпусе для вставки зонда. Большинство мультиметров имеют несколько гнезд. Один, как правило, с выступом COM или (-) для общего и отрицательного.Подключить черный зонд. Другой разъем помечен символом V (+) и OMEGA для вольт и OM, соответственно, и положительных зарядов. Символы + и - обозначают полярность датчика при установке и проверке допустимости постоянного тока. Если измерительные провода установлены в соответствии с инструкциями, красный провод будет положительным, а черный - отрицательным. Многие устройства имеют дополнительные разъемы, необходимые для высоковольтных испытаний.
  5. Тестовые провода с клещами: С тестером 2 провода: черный и красный.
  6. Муфта для аккумуляторов и предохранителей: обычно с обратной стороны. Полностью заряженные батареи необходимы для сопротивления и непрерывности тестирования.
  7. Регулировка нуля: Эта маленькая кнопка обычно находится рядом с набором, она называется OM ADJUST, 0 ADJ или аналогичным образом. Используется только в режиме омметра или измерения диапазона сопротивлений, при этом датчики замкнуты, например, для установки термостата котла.

Видеообзор мультиметра

Использование мультиметра для измерения сопротивления

Многие не умеют пользоваться мультиметром для измерения сопротивления, и это его основная функция, которая будет особенно полезна, если вам нужно установить электропроводку в квартире или доме.Установите мультиметр на индикатор ОМ, повернув ручку на соответствующий индикатор (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не соприкасаются с каким-либо предметом, стрелка-указатель или аналоговый измеритель тестера будет отклоняться влево, при работе с цифровой машиной - значение будет "прыгать" в сторону наибольшего. Это бесконечное сопротивление или «обрыв», но также означает, что нет пути соединения между черным и красным зондами.

  1. Подключите черный зонд к -ком разъему (Рисунок 2)
  2. Подсоедините красный зонд к гнезду, обозначенному OMEGA (символ, обозначающему OM), или к букве «R» или «P» рядом с ним (Рисунок 3)
  3. Установите диапазон (если есть) в R x 100 (Рисунок 4)
  4. Держите щупы измерительных проводов вместе. Стрелка прибора должна перейти на правую сторону шкалы. Найдите «нулевые настройки» и поверните ручку так, чтобы на индикаторе показывалось 0 (или как можно ближе к 0, насколько это возможно) (Рисунок 5)

Рисунок 2.Подключите черный щуп к -com
Рисунок 3. Подключение красного щупа к мультиметру с буквой P (+)
Рисунок 4. Установка диапазона на мультиметре
Рисунок 5. Установка нуля на мультиметре

Обратите внимание, что это положение называется «короткое замыкание» или «Ом на ноль» по индикации для этого диапазона - 1 R X. Om Рисунок 6


Рисунок 6. Ом на нулевом мультиметре

Заменить батарейки (при необходимости). Если мелометр не показывает 0 - это может означать, что батарейки разряжены и их необходимо заменить.

Использование мультиметра для измерения напряжения (вольт)

Установите измеритель на самый высокий диапазон, предусмотренный для вольт переменного тока. Пока не известно, какое напряжение будет наибольшим, чтобы прибор не повредил, установите индикатор на максимум.

  1. Вставьте черный масляный щуп в отверстие COM или -. Вольт Рисунок 1.
  2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2.
  3. Поверните ручку измерителя в нужный режим (DCV или ACV) (Рисунок 3).Максимальное значение шкалы должно совпадать с селектором диапазона ручки. Показатели напряжения линейные. Точность решения до 0,001 (рисунок 4)
  4. Проверьте общую электрическую розетку.
  5. Вставьте черный провод в одно из отверстий установленной розетки, красный - в другое. Выньте провода из розетки и проверьте ручку переключателя на самый низкий диапазон. Вольт Рисунок 5.
  6. Если указатель не двигался, вероятно, был выбран режим постоянного тока, а не чередование.Дело в том, что эта ошибка может быть фатальной, особенно если замер проводится для смены проводки в квартире, поэтому напряжение лучше проверять в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметре
Рисунок 4. Установка диапазона переменного напряжения в мультиметре
Рисунок 5. Измерение напряжения в розетке Мультиметр

Мультиметр, режим амперметра

Как правильно использовать мультиметр DT 832, DT 838, DT 830B, DT9205A в режиме измерения напряжения? Этому нетрудно научиться.Установите измеритель на самый высокий индикатор переменного или постоянного тока, если поддерживается диапазон AMP.

Обратите внимание, что большинство мультиметров измеряют только очень малую величину тока в диапазонах ICA и MA. Это текущие значения, которые проходят только в самых тонких электронных схемах, и в тысячи (а то и миллионы) раз меньше значений в любой домашней электросети. Например, для обычной лампочки аварийного освещения 100 Вт / 120 В требуется 0,833 А.

  1. Вставьте черный зонд в сом или -.
  2. Вставьте красный зонд в -. Выключите питание схемы, отключите разделительный трансформатор.
  3. Амперметр расположен последовательно со схемой измерения силы тока. Необходимо соблюдать полярность. Ток течет с положительной стороны на отрицательную. Установите текущий диапазон на наибольший индикатор (Рисунок 1)
  4. Включите питание и уменьшите диапазон данных. Не выходите за пределы диапазона расходомера, иначе он может быть поврежден.Следует указывать показания около 2 мА, поскольку по закону Ома I = V / R = (9 вольт) / (4700 Ом) = 0,00191 = 1,91 усилителя Ма.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

  • Если мультиметр перестал работать, проверьте предохранитель. В некоторых случаях необходимо использовать воздушные терминалы (Рисунок 2)
  • Никогда не подключайте устройство к источнику напряжения батареи или если оно настроено на измерение силы тока (ампер).
  • Важно не только уметь пользоваться устройством, но и выбирать качественные устройства. Протестируйте устройство сразу при покупке!
  • Помимо теоретических знаний предлагаем получить практические навыки и посмотреть видео, как пользоваться мультиметром амбициозной и аналогово-цифровой серии DIGITAL - DT 830V, DT 181, DT9208A, DT 182.

Рис. 2. Подвесные клеммы в мультиметре

DT182 - это небольшой мультиметр с размерами 100x50x20 мм, очень удобный для измерений в полевых условиях.Такие мультиметры не защищены от повреждений при подаче напряжения на вход в режиме измерения сопротивления. При этом в низкокомпонентных резисторах делителя меломемметра горит токопроводящий слой, и их номиналы остаются неизвестными. Пробустин выход из строя АЦП ИС. Часто выполняется по неподходящей технологии. Даже при наличии контактных площадок найти подходящий аналог для замены крайне сложно. Мультиметр остается только кинуть.

Иногда само устройство стоит не столько дорого, сколько его отсутствие.Для ремонта таких устройств необязательно знать их схему, достаточно после покупки устройства снять заднюю крышку корпуса, нарисовать на листе бумаги расположение всех элементов и нанести их номиналы (рис. 1). . Лист с раскладкой и расценками деталей необходимо приложить к задней обложке Мультиметра.

В устройствах серии M-93, DT92XX и др. В случае выхода из строя его можно заменить на ICL7106 в DIP-корпусе, который можно приклеить к свободному месту платы и припаять к имеющемуся контакту с обмоткой. провод ПЭВ-0.1. На рисунке 3 показано соответствие выводов этих микросхем.

Для контроля напряжения питания необходимо отсоединить провод от отрицательного полюса аккумулятора к болту со скрытой головкой на корпусе прибора. При подключении к этому контакту собственного щупа «В; ОМ» у прибора на пределе «20 В» на индикаторе появится значение напряжения АКБ, чем 3 во внутреннем стабилизаторе, т.е. при напряжении питания DT182 12 в показаниях -9 В. Допускается снижение напряжения питания до -7 В, показаний прибора до -4 В.


После завершения доработки или ремонта мультиметра плату с места расположения элементов можно покрыть лаком. Во избежание образования лака на контактной поверхности переключателя режимов и ограничителей, лак следует сушить, кладя прибор элементами вниз.

Дата публикации: 15.02.2008


Мнения читателей
  • братмена / 19.02.2019 - 05:04
    Друзья! Можно ли сделать эту подстройку DT-182 для увеличения силы тока до 10 ампер (эта функция есть в предыдущей модели DT-181)? Посмотрел в интернете - не нашел.Это очень необходимая функция, и непонятно, почему она была удалена в этой модели (он бы знал, что не может ее измерить - не купил бы этот товар).
  • Айрат Нураев / 29.06.2018 - 15:43
    Была такая неисправность - остановился в положении «Выкл». Анализ неисправности показал, что на дорожках переключателя в 3-х местах образовывались несанкционированные перемычки, видимо, мягкие металлические дорожки под давлением контактов переключателя стирались и накапливались между дорожками.Удалил их иголкой и все стало нормально. Причем он стал отключаться после снятия двух перемычек, у третьей просто постоянно светился средний сегмент, превращая «0» в «8».
  • victor / 21.07.2017 - 11:08
    подскажите пожалуйста. Прибор показывает низкое напряжение, например меряю батарею 12В и на дисплее 0,38В. И с изменением тоже. Омметр и амперметр в норме, трансвелон тоже. Я никогда не смогу использовать это неправильно. После вскрытия обнаружил подозрительно темный резистор R23 1-й, упал, поменял все почистил, протер, но не помогло.Спасибо.
  • Дмитрий / 04.11.2016 - 09:41
    DT182 купил из-за небольшого размера. Все работает, но диоды и транзисторы на диодах несложные. Аккумулятор не помог. Детали без внешних повреждений. Я могу понять, почему ноль срабатывает на замыкание пробника, а диоды и транзисторы снова покажут диоды и транзисторы. Один. Может встречался кто поможет разобраться. Раньше спасибо.
  • Валерий / 29.10.2016 - 00:39
    DT182 разобрал платно (помыть, почистить контакты, слетает ламели переключателя.Вопрос по посадочным местам под ламели 6 у меня оказался 5. Сколько ламелей должно быть для переключателя режимов работы переключателя?
  • Григорий / 13.10.2016 - 22:39
    А моя схема ДТ-182 совсем не соответствует вашей схеме. Может посоветуете как доработать мой ДТ-182? http://fastpic.ru/view/82/2016/1013/c6641d3f4ab309abd011f89660d5a76f.jpg.html
  • Vlad / 23.05.2016 - 16:01
    А кто подскажет как лечится следующее: в показаниях аппарат лежит , показывает -0,37 на позиции 20v?
  • dGC-24 / 10.03.2016 - 14:18
    спасибо помогло
  • /29.09.2015 - 19:45
  • andre / 25.09.2015 - 06:22
    статья умная, прочтите. В последнее время тоже горит мультик - сгорела пара резисторов - один из них на 900 Ом второй вроде 1 к. 900 Ом заменено на 1.1 на. Все заработало. Shogog - сжимаю сопротивление на переключателе под напряжением (контакты по прозвищу). Кстати. на старых мультиметрах - не перегорает - это тока на свежих китайцах, все горит, так как я всегда называл старый мультиметр M830B Masteh - а я ни разу ничего не прикручивал, а вот старый потерял, купил новый IEK 830B - так он сразу же загорелся днём.Так что мультиметр IEK - это полный хлам.
  • Анатолий / 16.09.2014 - 05:59
    Почему при замере входа при измерении Ом на дисплее отображается значение 1-5 Ом. Сопротивление проводов входного щупа значительно меньше.
  • igor / 18.12.2013 - 15:46
    всем спасибо спасибо советам реанимировал ваш девайс !!!
  • vadim Poles / 05.05.2012 - 10:24
    а как им пользоваться?
  • Сергей / 27.02.2012 - 19:11
    Спасибо. Очень хорошая артикул
  • Casimir / 01.09.2012 - 10:29
    У меня R 21 - 900 OM, а R16 сгорел, но первая цифра 1 сохранилась, поэтому делаю вывод, что R16 это 152 или 1.5 км.
  • alex / 16.10.2011 - 21:14
    на простите зонд))))
  • alex / 16.10.2011 - 21:13
    подскажите пожалуйста, в кольцевом режиме разрядил конденсатор на майки а теперь девайс только измеряет сопротивление и трансвелбокс работает, конституции и изменения не измеряются, просто скачайте числа. Тип прибора DT92xx
  • sVEM / 02.10.2011 - 10:28
    Подскажите плиз, чем отличаются мультиметры с включением тумблером, и селектором.Китайцы делают немного иначе. По слухам последний точнее. Заранее спасибо.
  • марат / 29.09.2011 - 08:11
    ?
  • С.В. Лебедев / 03.09.2011 - 14:32
    Всем спасибо! Заменил R16-трансвелка заработала !!!
1

DT 182 Диапазон постоянного тока Содержание 200 мА Правила безопасности Характеристики Описание Панель DIMENT DIRECT Измерение напряжения переменного тока Измерение постоянного тока Измерение диода постоянного тока и проводимости Замена батареи Предохранитель для замены батареи Этот компактный цифровой мультиметр предназначен для измерения постоянного, переменного тока и напряжения, сопротивлений, проверки диодов, звуковых трансиверов с высокой точностью и простотой.Легкий и небольшой размер в футляре, спрятанный в корпусе, этот инструмент прослужит вам долгие годы. Правила безопасности - Всегда проверяйте, чтобы переключатель функций был установлен в правильное положение. - Во избежание поражения электрическим током соблюдайте осторожность при измерении высокого напряжения. Всегда выключайте исследуемую схему перед подключением к щупу. - Перед измерением сопротивления убедитесь, что все источники питания (пост. И переменный ток) выключены. - Никогда не работайте с прибором с открытой задней крышкой. Никогда не подавайте на вход устройства максимально допустимые значения Измеренные значения.Характеристики Общий метод измерения Двойной режим интегрирования Дисплей 3.5 Большой ЖК-дисплей Полярность Автоматическая индикация Скорость измерения 2 - 3 раза в секунду Инд. Цифровой значок батареи слева На дисплее Диапазон LOVE. Templetes - 40c, влажный. 80%. Размеры 70 х 120 х 18 мм Вес 110 гр. (включая батарею) Батарея 9-12 В, можно использовать: GP23A или аналогичные аксессуары Батарея GP23A, крышка, инструкция Дистанционное напряжение Диапазон 2B 20 В 200 В 500 В Разрешающая способность 1 мВ 10 мВ 0,1 В 1B Точность (1) 18-28С + 0.5% + 1d *) + 0,8% + 1d *) D - Единица младшего разряда Максимально допустимое входное напряжение 500 В. Диапазон переменного напряжения 200 В 500 В Разрешающая способность Разрешение 0,1 дюйм 1Б Точность (1) 18-28С + 1,2% + 10D + 1,2% + 10D Диапазон рабочих частот: 45 - 1000 Гц. Максимально допустимое входное напряжение 500 в Eff. Индикация: Индикация стандартного переменного напряжения синусоидальной формы. Точность 0,1 мА (1 год) 18-28 ° C + 2% + 2D Защита от перегрузки: предохранитель 200 мА / 250 В Диапазон сопротивления Разрешение от 2 до 20 до 200 K От 2000 до точности (1) 18-28C 1 10 100 1K +1.0% + 2D напряжение холостого хода: примерно 0,65 В. Защита от перегрузки: 250 В ЭДС. ш. Испытательный ток диода Разрешение 1 мВ Испытательный ток 0,8 м Макс. Разборка напряжения. Контур 3.2 в защите от перегрузки: 250 В эфф. ш. Соединения токового соединения Разрешение 1 Описание Звуковой сигнал с сопротивлением. Защита от перегрузки менее 50: 250 В эфф. ш. Актуальная инструкция по применению Измерение постоянного напряжения 1. Установите функциональный переключатель в положение V = 2. Установите концевой выключатель в желаемое положение.Если значение измеренного напряжения заранее неизвестно, установите переключатель диапазонов в положение наивысшего предела, а затем уменьшайте предел до тех пор, пока не будет достигнута требуемая точность. 3. Подключите зонд к источнику напряжения или измеряемой нагрузке. Индикатор покажет напряжение и его полярность на красном щупе. 4. При установке концевого выключателя в положение «500 В» на дисплее появляется знак «HV», напоминающий операцию высокого напряжения. Требуется уход. Измерение переменного напряжения 1. Установите функциональный переключатель в положение V 2.Установите концевой выключатель в желаемое положение. Измерения можно проводить в положении переключателя 2 В и 20 В, но точность не гарантируется. 3. Подключите зонд к источнику напряжения или измеряемой нагрузке. Считайте показания на дисплее. 4. При установке концевого выключателя в положение «500 В» на дисплее появляется знак «HV», напоминающий операцию высокого напряжения. Требуется уход. Измерение постоянного тока 1. Установите функциональный переключатель в положение A. 2. Установите концевой выключатель в положение 200 мА. Считывание показаний возможно при других положениях концевого выключателя, но десятичная точка будет отображаться неправильно.3. Разомкните измеряемую цепь и последовательно подключите щуп прибора к нагрузке, в которой измеряется ток. 4. Учитывайте текущее значение и его полярность. Измерение сопротивления 1. Установите функциональный переключатель в положение. 2. Установите концевой выключатель в желаемое положение. 3. Если измеренный резистор присутствует на схеме, отключите питание и разрядите все конденсаторы перед подключением пробника. 4. Подключите зонд к измеряемому резистору и прочтите значение сопротивления на дисплее.Проверка диодов и набор номера соединения 1. Установите функциональный переключатель в положение. 2. Установите концевой выключатель в положение. Подключите красный зонд к аноду, а черный зонд к катоду исследуемого диода. Рассмотрим отображение прямого падения напряжения на диоде в Milcivolt. Когда диод перевернут, на дисплее появляется только «1». 4. Подключите зонд к двум точкам цепи, сигнал будет звучать, когда сопротивление цепи меньше 50 Ом. Замена батареи 1. Когда батарея разряжена, на дисплее слева появляется значок.2. Перед заменой аккумулятора выключите мультиметр и отсоедините щуп от измеряемых цепей. 3. Открутите винт на задней крышке и откройте ее. Заменить аккумулятор, соблюдая полярность. Предупреждение Не работайте с инструментом, пока не закроете заднюю крышку. Замена предохранителя Предохранитель требует замены редко и почти всегда сгорает в результате ошибки оператора. Для замены предохранителя открутите винт на задней крышке и откройте ее, а также при замене аккумулятора. Заменить предохранитель аналогичным по типу.ВНИМАНИЕ! 1. Перед заменой предохранителя убедитесь, что переключатель диапазонов находится в положении «ВЫКЛ», и отсоедините щуп от измеряемых цепей. 2. Во избежание возгорания предохранять предохранители с аналогичными значениями тока / напряжения, установленными на заводе предохранителей (200мА / 250В).

Только с немного уменьшенными габаритами. Особенностью этого мультиметра является то, что он не защищен от повреждений при подаче напряжения на вход в режиме измерения сопротивления.Очень часто АЦП ИСП изготавливают по неадекватной технологии. Даже при наличии контактных площадок найти подходящий аналог для замены крайне сложно. Но при цене DT-182 всего 4 доллара, проще выкинуть старую (предварительно вытащив батарейки на 12 В и пробник) и купить новую.

Для ремонта таких устройств даем расположение радиоэлементов на плате.


Микросхема поддерживает величину входного напряжения 1.5 ... 1,8 В. В микросхемах с неизвестным расположением выводов вход можно найти в деталях обвязки или для очередного замера напряжения между общим проводом прибора - щупом «Сом» - и каждый из выводов МКС. В режимах «Измерение диодов-транск» и «200 Ом» при незамкнутом щупе это напряжение составляет 1,10 В, в режимах 2К - «2м» - 130 мВ. Когда зонд измеряемого устройства закрыт, входное напряжение ИС становится равным нулю.

Для контроля напряжения питания необходимо отсоединить провод от отрицательного полюса АКБ до болта со скрытой головкой на корпусе прибора.При подключении к этому контакту собственного щупа «В; ОМ» у прибора на пределе «20 В» на индикаторе появится значение напряжения АКБ, чем 3 во внутреннем стабилизаторе, т.е. при напряжении питания DT182 12 в показаниях -9 В. допускается снижение напряжения питания до -7 В, показания прибора до -4 В. Параметры измеряемых величин и их пределы - на фото ниже.

Провода от щупа, идущего в комплекте с ДТ-182, слишком тонкие и ненадежные, да и сами сенсоры не фиксируются, поэтому после небольшого количества витков провода в щупе он пропадает.Так, такие тонкие провода дают значительную погрешность при измерении сопротивления 10 Ом и менее. После покупки мультиметра рекомендуется сразу заменить провода на другие, с большим сечением, а в самих пластиковых приложениях закрепить, сдвинув ПВХ изоляцию, снятую с тонкого провода, и вставив провод обратно в щуп.

Другое Слабое звено - Пружина контактов аккумулятора. В отличие от обычной заводной головки на 9 В, применяемой в полноразмерных мультиметрах DT-830, здесь установлена ​​минидисковая батарея 23а (это не амперы) на 12 В.

Из-за тонких металлических листов металла контактов - они плохо пружинят и после нескольких элементов батареи не соприкасаются с батареями. Осталось заменить их на более надежные или вообще припаять провода питания к аккумулятору. Кстати, именно этот дефект и был в этом устройстве, который меня и привел в ремонт.

Jak používat multimetr - popis a návod k použití. Навод к водителю мультиметра Dt830b

Moderní měřicí přístroje již dávno dosáhly nové úrovně - цифровые технологии pevně zaujala téměř všechny pozice a vytlačila zastaralé analogové přístroje.Do velké míry to ovlivnilo taková běžná měřicí zařízení jako voltmetr a ampérmetr. Nyní, v malém vhodném krytu, se přístroj hodí, což umožňuje vysokou přesnost měření jak hlavních parameterů - гордовые силы, odporu, napětí a mnoha dalších - frekvence.

Многофункциональный мультиметр, который называется цифровым мультиметром. Co je potřeba pro to, jak správně vybrat a používat toto zařízení, řekneme dále.

Жак выбрать мультиметр

Nejběžnější modely těchto digitálních měřicích přístrojů:

  • цифровой тестер DT-830.. ДТ-838 аналог М-830 - М-838;
  • Mastech MY-61 .. MY-68;
  • гордовая сварка UT 201 .. UT 207;
  • МС-8205;
  • ДТ 9202 .. ДТ 9208.

Moderní digitální zařízení nabízejí mnoho příležitostí. Главные параметры и режимы мэржени про все модные течто заржени йсоу стейне - все йсу шопне урчит напети, гордый одпор.

Každý model obsahuje také jednu nebo více dalších funkcí:

  • vyzváněcí obvod se zvukovým signálem,
  • диодовый тест
  • станций индукции
  • měření kondenzátoru (модельные MY-63, MY-65, MY-68, UT-70C, DT-9202A, DT-9208A)
  • Detekce frekvence signálu (MY-63, My-65, MY-68, DT-830A, DT-832, DT-832H, UT-70C)
  • zařízení s měřením teploty (DT-830BL, DT-837, DT-838, M-838),
  • управления станционным параметром транзистора (модель MY-68, MY-65, MY-67, MY-63, DT-182, DT-830B, DT-832, DT-832H, DT-838),
  • мультиметр со сворками (MY-68, UT-201/202/204/205/207/208, zařízení řady 266).

Kromě toho existují modely těchto digitálních zařízení s osciloskopem, konektorem RS-232 (komunikace s počítačem), vestavěným generátorem signálu a dalšími jedinečnými funkcemi.

Volba digitálního měřicího přístroje pro domácnost je určována především parameter, které bude třeba ovládat

Т.е. Нема смысл купить профессиональный цифровой осцилоскопем с веставным осцилоскопом, когда зволите заржизени про поужити в гаражи, абы урчили ступень набитие батареи. Přístroje s měřením frekvence nebo parameter tranzistorů jsou také zřídka potřeba pro měření, pokud to neděláte profesionálně.

Proto jsou díky své všestrannosti, přijatelným parameter, dobré kvalitě a nízkým nákladům nejrozšířenější testery DT-830 .. a Mastech MY-61 ...

Následující video spiknutí vám řekne, jak vybrat správný digitální měřič:

Jak používat tato měřicí zařízení

Zařízení tohoto typu patří k takovým výrobkům, jejichž nesprávné použití ve většině případů vede k jejich selhání. A pokud si myslíte, že se prakticky nedají udržovat, měli byste se zařízením pracovat opatrně, měli byste si prostudovat pokyny a mít alespoň základní znalostiě o elektřeníchých.

Jak používat nejběžnější multimetr DT 830B

Práce s tímto modelem zahrnuje následující typy měření:

  • Aktuální měření: toto zařízení umožňuje měření pouze stejnosměrný горд. К тому, что мы сообщаем в конторах «COM» и «VΩmA», запрошены для серии se zátěží. Při proudu větším než 0,2 A se sonda «VΩmA» přepne do zásuvky «10A». Наставьте Koncový spínač do požadované polohy.
    Měřit aC napájení Musíte použít zařízení typu DT-9202A / 9208A.
    Není stanoveno měření pordové síly nad 10A zařízením. Pro tyto účely použijte model měřiče svorek, jako je Mastech MY-68.
  • Měření napětí: přístroj může měřit hodnoty střídavého a stejnosměrného napětí. Pro tento účel jsou sondy připojeny k zásuvkám «COM» и «VΩmA» и přepínač volí typ napětí DCV - konstanta, ACV - proměnná a požadovaný limit.
    Jak zjistit polaritu napětí: Při připojení černé sondy ke konektoru «COM», červenému na «VΩmA» a na druhém konci na «mínus« a «plus», budou hodnoty na indikátoru «mínus» a «plus», budou hodnoty na indikátoru «mínus» a «plus» (budou hodnoty na indikátoru zěnam «90»)
  • Měření odporu: spínač je v poloze „Ω“ na požadovaném limitu měření.Měřič DT-830B может быть изменен с параметром напряжения в диапазоне 200 Ом - 2 МОм с величиной сопротивления 1%
  • Jak používat testery DT-832, DT-838 и дальше в этом диапазоне: stejně jako model 830
  • Мультиметр M-830 .. M-838 - это полный аналог выше популярных загазов. Kromě toho je M 838 vybaven termočlánkem pro měření teplot v rozsahu 20 .. 300 ° C.

Zařízení kombinující ampérmetr, voltmetr a ohmmetr jsou vhodná pro použití v každodenním životě a ve výrobě. Je dležité, aby každý homemaster věděl, jak používat multimetr DT 832, jedno z nejpopulárnějších zařízení.Nejprve si musíte přečíst a zapamatovat si pokyny. Mělo by být přísně provdeno, protože při nejmenší chybě může zařízení selhat.

Zařízení je určeno k určování parameterů:

  • elektrickýgrad;
  • napětí mezi dvěma body obvodu;
  • elektrický odpor.

Zařízení také provádí řadu operací:

  • spojitost obvodů s digitální indikací a zvukovou signalizací;
  • zdravotní sledování polovodičových součástí;
  • měření zisku tranzistorů;
  • měření teploty pomocí termočlánku.

Multimetrové zařízení

Abyste se naučili, jak správně používat multimetr DT 832, musíte se nejprve seznámit s jeho zařízením.

  1. Displej z tekutých krystal zobrazuje numerické hodnoty parameterů.
  2. Funkce přístroje se mění přepínačem. V klidovém stavu je vypnutá, jinak se baterie rychle vybije.
  3. Ke spojení se sondami se používají tři nástrojové zásuvky. Kolík s černým drátem je vložen do hlavního («COM») se zápornou polaritou.Červená sonda je vložena do dalšího jacku označeného VΩmA. Slouží k měření proudu, napětí a odporu. Prostřednictvím třetího soketu (horní) se měří hodnota stejnosměrného proudu 0,2 až 10 A.
  4. Zásuvka pro měření zisku tranzistorů.
  5. Dráty se sondami. Ve srovnání se samotným zařízením je jejich kvalita mnohem nižší a mnoho domácích mistrů je činí znovu pro sebe. Drát je odebrán s průřezem 1 mm 2 a plášť by měl být tlustý a elastický. Pro připojení k jakémukoli místu v obvodu pomocí izolace nebo laku se místo sond připájejí k vodičům jehly.

Jak používat multimetr DT 832: Instrukce

Požadovaný režim se nastavuje přepínačem. На předním panelu zařízení a v pokynech jsou uvedeny meze měřených charakteristik.

Před použitím multimetru DT 832 musíte přepnout přepínač do požadovaného režimu.


Odpor

Tato funkce se používá hlavně pro vytáčení. elektrické obvodykdyž je Nutné Detekovat přerušení nebo provést nové zapojení. Spínač je nastaven na nejnižší úroveň odporu pomocí zvukového alarmu zkratu.Ádný signál znamená, že je mezera nebo překročení 50 Ohm. Kontakt se může přerušit přímo mezi sondou a zdířkou. Pro kontrolu funkčnosti zařízení jsou vodiče zkratovány. Přístroj by měl ukazovat nula nebo více ohmů.

Před použitím multimetru DT 832 pro testování elektronické obvody, jedna noha rezistoru musí být odstraněna z desky.

Čínské multimetry s nízkou kvalitou mají při měření elektrických parameterů významnou chybu. Signál je také zkreslený z připojovacích vodičů a sond.Odborníci vyrábějí příslušenství pro testera vlastníma rukama, protože ty tovární jsou obvykle nekvalitní.

Stejnosměrné napětí

Sektor DCV je rozdělen do pěti rozsahů. Pro měření se provádí velký krok intervalu hodnot. Pokud nastavíte menší rozsah, zařízení se může spálit. Pokud není vyžadována vysoká přesnost nebo není-li naměřená hodnota známa, je multimetr nastaven na maximální limit. Потом lze rozsah nastavit přesněji. Signál pro překročení měřicího rozsahu je varovná HV, která se rozsvítí na displeji v levém horním rohu.

Zejména pečlivě měřené velké hodnoty napětí. Нени нутне додржовать поляриту: покуд е зматена, обь зь с е в леве чaсти образовки знак „-“.

Střídavé napětí

Pro měření se používá sektor ACV. Вы можете проверить тестер с положительным пределом, jinak může selhat.

Pokud místo střídavého proudu vyberete rozsah stejnosměrného napětí, může být chyba pro zařízení fatální.

Стейносмерны гордый

Малые пруды с собой в сектор DCA.Zde byste měli být velmi opatrní. Pokud omylem změříte napětí v tomto rozsahu, dojde ke zkratu.

Pro měření proudu až do 10 A se červená sonda přepne do horní zásuvky. Je dležité vědět, jak používat DT 832 při vysokém proudu. Hodnoty by měly být produdeny na několik sekund!

Тестовый период

Po provdení měření je součástka pájena na jednom konci z desky. Транзистор může být také zkontrolován v sektoru měření odporu, protože podle Principu činnosti jsou element dvě diody vzájemně spojené.Poté, co jsme zjistili, který ze závěr je základem, se zkontroluje rozdělení obou přechodů. U pnp tranzistorů je pozitivní sonda instalována na základně a mínus jeden by měl ukazovat nekonečno na ostatních kolících. U prvků npn je drát z konektoru «COM» připojen k základně. Odpor spoje emitoru je větší než spoj kolektoru a je 0,5–1,2 кОм.

Spojení přechodů určuje zdraví tranzistoru. Aktuální zisk lze určit vložením nálezů do příslušných zásuvek na panelu.

Měření teploty

Spínač je nastaven do polohy Tempo a zástrčka termočlánku je zasunuta do přístrojových zdířek.Vnitřní teplota se měří bez termočlánku ve stejném rozsahu funkcí.

Kontrola stavu kondenzátoru

V pokynech, které popisují, jak používat multimetr DT 832, jsou pro figuríny poskytovány pouze základní funkceř, které jsouzenické pro vatšě. Pokud potřebujete zkontrolovat kondenzátor, ale není zde žádná možnost stanovení kapacity, můžete alespo zjistit, zda фунгуйе небо не. Nejprve by mělo být pájeno a zkrácené nohy k odstranění náboje, pokud existuje.

Poté je spínač zařízení nainstalován na spojitosti a konce sond se musí dotýkat terminálů polárního kondenzátoru a držet je v této poloze.Pokud Jeho Kapacita větší než 0,25 мкФ, на дисплее, который отображается на изображении, и в горшке, который отображается «1». Чтобы знаменать, že nabíjení skončilo a odpor je nekonečně velký. Pokud se jednotka objeví okamžitě, došlo k přerušení uvnitř, pokud je odpor nulový, obvod mezi deskami.

U nepolárního kondenzátoru se kontroluje hodnota odporu, která musí být na pracovní části větší než 2 mOhm.

Мультиметр "Ермак"

Нижний пользовательский мультиметр "Ермак" цифровой DT 832.Jak jej používat? Velmi jednoduché, je to běžný tester.

Zařízení se zapne nastavením přepínače do požadované polohy. Vlastnosti se neliší od běžných a cena je malá. Recenze o čínském modelu jsou kladná, je docela vhodná pro řešení domácích problém s kabeláží.

Závěr

Každý pán by měl vědět, jak používat multimetr DT 832, protože je v každodenním životě nesmírně nezbytný. Většina Recenzí na modelu je pozitivní, от díky mnoha funkcím a rozumné ceně.Chcete-li, aby zařízení sloužilo dlouhou dobu, pečlivě postupujte podle pokynů pro jeho používání.

Мультиметр Malý měřicí DT 838 je multifunkční zařízení. V současné době je digitální měřicí multimetr DT 838 nejdostupnější a nejobsáhlejší. Používají se nejen profesionálové, ale také amatéři v naší zemi i v mnoha zemích světa.

Популярность si získal díky své laskavosti, spolehlivosti, snadnosti použití, pohodlí a malé velikosti. Všechna tato digitální zařízení jsou vyráběna v řadě průmyslových elektráren v Číně a pod různými značkami.

Tyto značky jsou jedinečné pro různé regiony naší planety, ale všechny modely mají stejnou vnitřní structuru a liší se pouze v prodení a vybavení. Zakoupením multimetrové Instrukce DT 838, která je součástí dodávky, se vám bude hodit.

Mimochodem, je vhodný pro takové populární modely jako M-830V a DT 832.

asto vyvstává otázka, jak používat multimetr DT 838. Na to se většinou ptají lidé, kteří poprvé získali tento zázrak čínského průmyslu.Není zde nic složitého. Přepínač rozsahu je nastaven do požadovaného režimu otáčením v požadovaném směru. Navíc se může otáčet různými směry, ve směru nebo proti směru hodinových ručiček. Sondy se instalují následovně. Jeden vždy v díře COM je minus pro stejnosměrný PRUD (и když zařízení není citlivé na polaritu a pokud není polarita správná, zobrazí se знаменко минус). Други в день VΩmA про все режимы kromě měření proudu.

K měření síly proudu je nutné přeskupit druhou sondu ve třetím otvoru s označením 10ADC и přepnout na odpovídající režim měření proudu.Instrukce digitálního multimetru DT 838 vám umožňuje používat ji 100%. Подробные сведения о том, как установить все модели, используются для проверки металлических поверхностей (Pokyny navíc obvykle zmiují modely M-830B, DT 832, DT 838). Uvádí také seznam všech charakteristik zařízení (viz tabulka 1), někteří výrobci mohou v tomto dokumentu označit obvod multimetru DT 838. Jak ukazuje praxe, toto zami spozízé.

Jedinou nevýhodou pro profesionály je nízká přesnost měření. Ačkoli pro domácí potřeby je to dost.Takové zařízení doma vám umožňuje zazvonit vodiče, polovodičové diody, změřit přítomnost napětí, proudu, zkontrolovat tranzistory, velké kondenzátory, změřit odpor a teplot.

Krome Mereni stejnosměrného napětí (DCV), proudu (DCA), střídavého napětí (ACV) VAM Toto měřicí zařízení umožňuje Merit odpor rezistorů stejnosměrným proudem, statický koeficient přenosu základního proudu (я když pouze nízko-výkonové polovodičové tranzistory (HFE)) Достоинством teplotu (TEMPoC) (k tomu potřebujete speciální snímač, který lze zahrnout, nebo jej lze zakoupit samostatně).

3,5-битовый дисплей из текутых кристаллов, что поужива к образцам выследки на расстоянии. Přístroj automaticky umí určit polaritu při měření napětí a proudu. Během jedné sekundy dojde k třem nebo čtyřem změřením, z nichž se vypočte průměr a zobrazí se na ukazateli. Toto malé digitální zařízení pracuje v teplotním rozmezí от 0 до 40 C. Jeho energy zajišťuje sovětská baterie Krona (9 V). Všechny meze měření multimetru Resant DT 838 jsou chráněny proti přetížení.

V jádru tohoto zařízení se používá Princip dvojitého Integračního čipu typu ICL7106 (jedná se o analogově digitální převodník).Чип ICL7106 представляет собой подобный наш домашний чип K572PV5. Takový analogově číslicový převodník obsahuje diferenciální vstupy, které se používají pro vstupní signál a pro referenční napětí.

Tato konstrukce mikroobvodu umožňuje měřit napětí, aniž by byla vázána na zdroj energie samotného mikroobvodu, což elleuje rušení v běžném režimu, a to jakfere v signálnívoak obj. Můžete si přečíst o detailní Struktuře vnitřní Struktury, možném použití tohoto typu čipu na internetu.

Multimetr DT 838 представляет собой классическую схему для электронных ключей с аналоговыми цифровыми резиновыми элементами. Pokud dojde k poruše, doporučuje se neopravovat zařízení, ale koupit si nové, protože to stojí poměrně levně.

Naměřená hodnota

Horní hranice rozsahu

Rozlišení

Chyba při t = 17... 29С

Стейносмерный горд

± 1% ± 2 числица *

± 1,2% ± 2 см

± 2% ± 2 числица

± 0,25% ± 2 числиц

Konstantní napětí

± 0,5% ± 2 см

Střídavé napětí

± 1,2% ± 10эмп **

Одпор ДК

200 Ом2кОм 20 кОм 200 кОм

0,1 Ом 1 Ом 10 Ом 100 Ом

± 0,8% ± 2 см

± 1% ± 2 числица

Statický koeficient přenosu proudu tranzistoru

Indikace hodnoty h31E tranzistoru při základním proudu 10 μA a napětí Uke = 2,8 V

Test polovodičového pn spoje

Aktuální přes pn spojení asi 1 mA; Na displeji, čím více údajů, tím vyšší napětí na diodě.По открытому оборудованию для просмотра изображений на изображениях 1

Model multimetru (nebo jak lidé obvykle říkají «tester») DT 838 je pro radioamatéry spíše vynikající volbou, i když je třeba poznamenat, že toto zařízen profímálénení nen. Kromě standardních funkcí, jako je měření přímého a střídavého napětí (napětí), proudu (гордый), odporu (ом), je tento multimetr schopen měřit teplotu a vytvářet zvukové.Mimochodem, vytáčení je nejžádanější funkce. Тестер běží на 9 V baterii typu Krona. Sada tohoto modelu zahrnuje: samotný multimetr; сонди; Стейне Яко Термочланек; Baterie je zpravidla již v zařízení nainstalována.

Začněme s vlastnostmi, jmenovitě schopností měřit teplotu. Chcete-li to provést, musíte přepnout přepínač do režimu měření teploty a namísto konvenčních sond připojit termočlánek (viz foto) и přivést špičku k objektu, jhoce teploty.Není-li termočlánek připojen, multimetr zobrazí jeho vnitřní teplotu (obvykle odpovídá pokojové teplotě). Taková funkce je velmi výhodná, pokud je třeba sledovat zahřívání (nebo přehřátí) některých rádiových komponent nebo mikroobvodů.


Zahájení vytáčení připojení k položce zkrat (zkrat) nebo například z důvodurity zapojení je nutné přepnout přepínač do vhodné polohy a zahájit test dotykem kednho jedné. V případě zkratu bude slyšet kvílivý zvuk.

Nyní se obracíme ke standard funkčnosti. A začněme měřením stejnosměrného napětí. Je důležité si uvědomit, že ve vývodech se střídá гордиться гордым je konstantní v bateriích a akumulátorech, napájecích zdrojích, nabíječkách. Chcete-li zahájit měření, musíte přepnout přepínač do polohy DCV (vždy vlevo). Pokud měříte baterie, pak lze spínač nastavit na 20 voltů, pokud změříte něco jiného, ​​lepší dát jej do polohy 600 voltů a pak se orientovat.


Chcete-li změřit napětí na výstupu, musíte nastavit přepínač na DCV na 600 voltů (neméně!).Samozřejmě byste v žádném případě neměli měřit napětí překračující maximální možnou bar pro zařízení, aby nedošlo k spálení testeru.


Pro měření síly stejnosměrného (!) Proudu (Proudu) je třeba přepnout červenou sondu do jiné zásuvky. Obvykle je podepsán 10ADC (umístěn první nahoře) и spínač je v poloze 10A.


Je velmi důležité pamatovat na pravidlo: při měření pordové síly je třeba sondy instalovat do série se zátěží (viz obrázek) a při paralelním měření dalších veličin.

Odpor je měřen stejným způsobem jako napětí (tj. Paralelní připojení). Тэнто тестовая модель с максимальным пределом 2 мегаом не 2 000 килоом.

Такой мультиметр может купить на AliExpress.


Zařízení není horší než výše uvedené. Pro mě existuje několik pozitivních rysů:

  • Napájení dvěma AAA bateriemi;
  • Má podsvícený displej;
  • Na zadní straně je stojan, který umožňuje pohodlné umístění zařízení;
  • Automatický výběr měřicích rozsahů;
  • Automatické vypnutí;
  • Dodává se s případem.

Můžete si ji koupit na AliExpress.

Congress.gov | Библиотека Конгресса

Секция записи Конгресса Ежедневный дайджест Сенат дом Расширения замечаний

Замечания участников Автор: Any House Member Адамс, Альма С.[D-NC] Адерхольт, Роберт Б. [R-AL] Агилар, Пит [D-CA] Аллен, Рик В. [R-GA] Оллред, Колин З. [D-TX] Амодеи, Марк Э. [R -NV] Армстронг, Келли [R-ND] Аррингтон, Джоди К. [R-TX] Auchincloss, Jake [D-MA] Axne, Cynthia [D-IA] Бабин, Брайан [R-TX] Бэкон, Дон [R -NE] Бэрд, Джеймс Р. [R-IN] Балдерсон, Трой [R-OH] Бэнкс, Джим [R-IN] Барр, Энди [R-KY] Барраган, Нанетт Диас [D-CA] Басс, Карен [ D-CA] Битти, Джойс [D-OH] Бенц, Клифф [R-OR] Бера, Ами [D-CA] Бергман, Джек [R-MI] Бейер, Дональд С., младший [D-VA] Байс , Стефани И. [R-OK] Биггс, Энди [R-AZ] Билиракис, Гас М.[R-FL] Бишоп, Дэн [R-NC] Бишоп, Сэнфорд Д., младший [D-GA] Блуменауэр, Эрл [D-OR] Блант Рочестер, Лиза [D-DE] Боберт, Лорен [R-CO ] Бонамичи, Сюзанна [D-OR] Бост, Майк [R-IL] Bourdeaux, Carolyn [D-GA] Bowman, Jamaal [D-NY] Бойл, Брендан Ф. [D-PA] Брэди, Кевин [R-TX ] Брукс, Мо [R-AL] Браун, Энтони Г. [D-MD] Браунли, Джулия [D-CA] Бьюкенен, Верн [R-FL] Бак, Кен [R-CO] Бакшон, Ларри [R-IN ] Бадд, Тед [R-NC] Берчетт, Тим [R-TN] Берджесс, Майкл С. [R-TX] Буш, Кори [D-MO] Бустос, Cheri [D-IL] Баттерфилд, GK [D-NC ] Калверт, Кен [R-CA] Каммак, Кэт [R-FL] Карбаджал, Салуд О.[D-CA] Карденас, Тони [D-CA] Карл, Джерри Л. [R-AL] Карсон, Андре [D-IN] Картер, Эрл Л. «Бадди» [R-GA] Картер, Джон Р. [ R-TX] Картер, Трой [D-LA] Картрайт, Мэтт [D-PA] Кейс, Эд [D-HI] Кастен, Шон [D-IL] Кастор, Кэти [D-FL] Кастро, Хоакин [D- TX] Cawthorn, Мэдисон [R-NC] Chabot, Стив [R-OH] Чейни, Лиз [R-WY] Чу, Джуди [D-CA] Cicilline, Дэвид Н. [D-RI] Кларк, Кэтрин М. [ D-MA] Кларк, Иветт Д. [D-NY] Кливер, Эмануэль [D-MO] Клайн, Бен [R-VA] Клауд, Майкл [R-TX] Клайберн, Джеймс Э. [D-SC] Клайд, Эндрю С. [R-GA] Коэн, Стив [D-TN] Коул, Том [R-OK] Комер, Джеймс [R-KY] Коннолли, Джеральд Э.[D-VA] Купер, Джим [D-TN] Корреа, Дж. Луис [D-CA] Коста, Джим [D-CA] Кортни, Джо [D-CT] Крейг, Энджи [D-MN] Кроуфорд, Эрик А. «Рик» [R-AR] Креншоу, Дэн [R-TX] Крист, Чарли [D-FL] Кроу, Джейсон [D-CO] Куэльяр, Генри [D-TX] Кертис, Джон Р. [R- UT] Дэвидс, Шарис [D-KS] Дэвидсон, Уоррен [R-OH] Дэвис, Дэнни К. [D-IL] Дэвис, Родни [R-IL] Дин, Мадлен [D-PA] ДеФазио, Питер А. [ D-OR] DeGette, Diana [D-CO] DeLauro, Rosa L. [D-CT] DelBene, Suzan K. [D-WA] Delgado, Antonio [D-NY] Demings, Val Butler [D-FL] DeSaulnier , Марк [D-CA] ДеДжарле, Скотт [R-TN] Дойч, Теодор Э.[D-FL] Диас-Баларт, Марио [R-FL] Дингелл, Дебби [D-MI] Доггетт, Ллойд [D-TX] Дональдс, Байрон [R-FL] Дойл, Майкл Ф. [D-PA] Дункан , Джефф [R-SC] Данн, Нил П. [R-FL] Эллзи, Джейк [R-TX] Эммер, Том [R-MN] Эскобар, Вероника [D-TX] Эшу, Анна Г. [D-CA ] Эспайлат, Адриано [D-NY] Эстес, Рон [R-KS] Эванс, Дуайт [D-PA] Фэллон, Пэт [R-TX] Feenstra, Рэнди [R-IA] Фергюсон, А. Дрю, IV [R -GA] Фишбах, Мишель [R-MN] Фицджеральд, Скотт [R-WI] Фитцпатрик, Брайан К. [R-PA] Флейшманн, Чарльз Дж. «Чак» [R-TN] Флетчер, Лиззи [D-TX] Фортенберри, Джефф [R-NE] Фостер, Билл [D-IL] Фокс, Вирджиния [R-NC] Франкель, Лоис [D-FL] Франклин, К.Скотт [R-FL] Фадж, Марсия Л. [D-OH] Фулчер, Расс [R-ID] Gaetz, Мэтт [R-FL] Галлахер, Майк [R-WI] Галлего, Рубен [D-AZ] Гараменди, Джон [D-CA] Гарбарино, Эндрю Р. [R-NY] Гарсия, Хесус Дж. "Чуй" [D-IL] Гарсия, Майк [R-CA] Гарсия, Сильвия Р. [D-TX] Гиббс, Боб [R-OH] Хименес, Карлос А. [R-FL] Гомерт, Луи [R-TX] Голден, Джаред Ф. [D-ME] Гомес, Джимми [D-CA] Гонсалес, Тони [R-TX] Гонсалес , Энтони [R-OH] Гонсалес, Висенте [D-TX] Гонсалес-Колон, Дженниффер [R-PR] Гуд, Боб [R-VA] Гуден, Лэнс [R-TX] Госар, Пол А. [R-AZ ] Gottheimer, Джош [D-NJ] Granger, Kay [R-TX] Graves, Garret [R-LA] Graves, Sam [R-MO] Green, Al [D-TX] Green, Mark E.[R-TN] Грин, Марджори Тейлор [R-GA] Гриффит, Х. Морган [R-VA] Гриджалва, Рауль М. [D-AZ] Гротман, Гленн [R-WI] Гость, Майкл [R-MS] Гатри, Бретт [R-KY] Хааланд, Дебра А. [D-NM] Хагедорн, Джим [R-MN] Хардер, Джош [D-CA] Харрис, Энди [R-MD] Харшбаргер, Диана [R-TN] Хартцлер, Вики [R-MO] Гастингс, Элси Л. [D-FL] Хейс, Джахана [D-CT] Херн, Кевин [R-OK] Херрелл, Иветт [R-NM] Эррера Бейтлер, Хайме [R-WA ] Хайс, Джоди Б. [R-GA] Хиггинс, Брайан [D-NY] Хиггинс, Клэй [R-LA] Хилл, Дж. Френч [R-AR] Хаймс, Джеймс А. [D-CT] Хинсон, Эшли [R-IA] Hollingsworth, Trey [R-IN] Horsford, Steven [D-NV] Houlahan, Chrissy [D-PA] Hoyer, Steny H.[D-MD] Хадсон, Ричард [R-NC] Хаффман, Джаред [D-CA] Хьюизенга, Билл [R-MI] Исса, Даррелл Э. [R-CA] Джексон, Ронни [R-TX] Джексон Ли, Шейла [D-TX] Джейкобс, Крис [R-NY] Джейкобс, Сара [D-CA] Jayapal, Pramila [D-WA] Джеффрис, Хаким С. [D-NY] Джонсон, Билл [R-OH] Джонсон, Дасти [R-SD] Джонсон, Эдди Бернис [D-TX] Джонсон, Генри К. «Хэнк» младший [D-GA] Джонсон, Майк [R-LA] Джонс, Mondaire [D-NY] Джордан, Джим [R-OH] Джойс, Дэвид П. [R-OH] Джойс, Джон [R-PA] Кахеле, Кайали [D-HI] Каптур, Марси [D-OH] Катко, Джон [R-NY] Китинг , Уильям Р.[D-MA] Келлер, Фред [R-PA] Келли, Майк [R-PA] Келли, Робин Л. [D-IL] Келли, Трент [R-MS] Кханна, Ро [D-CA] Килди, Дэниел Т. [D-MI] Килмер, Дерек [D-WA] Ким, Энди [D-NJ] Ким, Янг [R-CA] Kind, Рон [D-WI] Кинзингер, Адам [R-IL] Киркпатрик, Энн [D-AZ] Кришнамурти, Раджа [D-IL] Кустер, Энн М. [D-NH] Кустофф, Дэвид [R-TN] ЛаХуд, Дарин [R-IL] Ламальфа, Дуг [R-CA] Лэмб, Конор [D-PA] Лэмборн, Дуг [R-CO] Ланжевен, Джеймс Р. [D-RI] Ларсен, Рик [D-WA] Ларсон, Джон Б. [D-CT] Латта, Роберт Э. [R-OH ] Латернер, Джейк [R-KS] Лоуренс, Бренда Л.[D-MI] Лоусон, Эл, младший [D-FL] Ли, Барбара [D-CA] Ли, Сьюзи [D-NV] Леже Фернандес, Тереза ​​[D-NM] Леско, Дебби [R-AZ] Летлоу , Джулия [R-LA] Левин, Энди [D-MI] Левин, Майк [D-CA] Лиу, Тед [D-CA] Лофгрен, Зои [D-CA] Лонг, Билли [R-MO] Лоудермилк, Барри [R-GA] Ловенталь, Алан С. [D-CA] Лукас, Фрэнк Д. [R-OK] Люткемейер, Блейн [R-MO] Лурия, Элейн Г. [D-VA] Линч, Стивен Ф. [D -MA] Мейс, Нэнси [R-SC] Малиновски, Том [D-NJ] Маллиотакис, Николь [R-NY] Мэлони, Кэролин Б. [D-NY] Мэлони, Шон Патрик [D-NY] Манн, Трейси [ R-KS] Мэннинг, Кэти Э.[D-NC] Мэсси, Томас [R-KY] Маст, Брайан Дж. [R-FL] Мацуи, Дорис О. [D-CA] МакБэт, Люси [D-GA] Маккарти, Кевин [R-CA] МакКол , Майкл Т. [R-TX] Макклейн, Лиза К. [R-MI] МакКлинток, Том [R-CA] МакКоллум, Бетти [D-MN] МакИчин, А. Дональд [D-VA] Макговерн, Джеймс П. [D-MA] МакГенри, Патрик Т. [R-NC] МакКинли, Дэвид Б. [R-WV] МакМоррис Роджерс, Кэти [R-WA] Макнерни, Джерри [D-CA] Микс, Грегори В. [D- NY] Мейер, Питер [R-MI] Мэн, Грейс [D-NY] Meuser, Daniel [R-PA] Mfume, Kweisi [D-MD] Миллер, Кэрол Д. [R-WV] Миллер, Мэри Э. [ R-IL] Миллер-Микс, Марианнетт [R-IA] Мооленаар, Джон Р.[R-MI] Муни, Александр X. [R-WV] Мур, Барри [R-AL] Мур, Блейк Д. [R-UT] Мур, Гвен [D-WI] Морелль, Джозеф Д. [D-NY ] Моултон, Сет [D-MA] Мрван, Фрэнк Дж. [D-IN] Маллин, Маркуэйн [R-OK] Мерфи, Грегори [R-NC] Мерфи, Стефани Н. [D-FL] Надлер, Джерролд [D -NY] Наполитано, Грейс Ф. [D-CA] Нил, Ричард Э. [D-MA] Негусе, Джо [D-CO] Нелс, Трой Э. [R-TX] Ньюхаус, Дэн [R-WA] Ньюман , Мари [D-IL] Норкросс, Дональд [D-NJ] Норман, Ральф [R-SC] Нортон, Элеонора Холмс [D-DC] Нуньес, Девин [R-CA] О'Халлеран, Том [D-AZ] Обернолти, Джей [R-CA] Окасио-Кортес, Александрия [D-NY] Омар, Ильхан [D-MN] Оуэнс, Берджесс [R-UT] Палаццо, Стивен М.[R-MS] Паллоне, Фрэнк, младший [D-NJ] Палмер, Гэри Дж. [R-AL] Панетта, Джимми [D-CA] Паппас, Крис [D-NH] Паскрелл, Билл, мл. [D -NJ] Пейн, Дональд М., младший [D-NJ] Пелоси, Нэнси [D-CA] Пенс, Грег [R-IN] Перлмуттер, Эд [D-CO] Перри, Скотт [R-PA] Питерс, Скотт Х. [D-CA] Пфлюгер, Август [R-TX] Филлипс, Дин [D-MN] Пингри, Челли [D-ME] Пласкетт, Стейси Э. [D-VI] Покан, Марк [D-WI] Портер, Кэти [D-CA] Поузи, Билл [R-FL] Прессли, Аянна [D-MA] Прайс, Дэвид Э. [D-NC] Куигли, Майк [D-IL] Радваген, Аумуа Амата Коулман [R- AS] Раскин, Джейми [D-MD] Рид, Том [R-NY] Решенталер, Гай [R-PA] Райс, Кэтлин М.[D-NY] Райс, Том [R-SC] Ричмонд, Седрик Л. [D-LA] Роджерс, Гарольд [R-KY] Роджерс, Майк Д. [R-AL] Роуз, Джон В. [R-TN ] Розендейл старший, Мэтью М. [R-MT] Росс, Дебора К. [D-NC] Роузер, Дэвид [R-NC] Рой, Чип [R-TX] Ройбал-Аллард, Люсиль [D-CA] Руис , Рауль [D-CA] Рупперсбергер, Калифорния Датч [D-MD] Раш, Бобби Л. [D-IL] Резерфорд, Джон Х. [R-FL] Райан, Тим [D-OH] Саблан, Грегорио Килили Камачо [ D-MP] Салазар, Мария Эльвира [R-FL] Санчес, Линда Т. [D-CA] Сан-Николас, Майкл FQ [D-GU] Сарбейнс, Джон П. [D-MD] Scalise, Steve [R-LA ] Скэнлон, Мэри Гей [D-PA] Шаковски, Дженис Д.[D-IL] Шифф, Адам Б. [D-CA] Шнайдер, Брэдли Скотт [D-IL] Шрейдер, Курт [D-OR] Шриер, Ким [D-WA] Швейкерт, Дэвид [R-AZ] Скотт, Остин [R-GA] Скотт, Дэвид [D-GA] Скотт, Роберт К. «Бобби» [D-VA] Сешнс, Пит [R-TX] Сьюэлл, Терри А. [D-AL] Шерман, Брэд [D -CA] Шерилл, Мики [D-NJ] Симпсон, Майкл К. [R-ID] Sires, Альбио [D-NJ] Slotkin, Элисса [D-MI] Смит, Адам [D-WA] Смит, Адриан [R -NE] Смит, Кристофер Х. [R-NJ] Смит, Джейсон [R-MO] Смакер, Ллойд [R-PA] Сото, Даррен [D-FL] Спанбергер, Эбигейл Дэвис [D-VA] Спарц, Виктория [ R-IN] Спейер, Джеки [D-CA] Стэнсбери, Мелани Энн [D-NM] Стэнтон, Грег [D-AZ] Stauber, Пит [R-MN] Стил, Мишель [R-CA] Стефаник, Элиза М.[R-NY] Стейл, Брайан [R-WI] Steube, В. Грегори [R-FL] Стивенс, Хейли М. [D-MI] Стюарт, Крис [R-UT] Стиверс, Стив [R-OH] Стрикленд , Мэрилин [D-WA] Суоззи, Томас Р. [D-NY] Swalwell, Эрик [D-CA] Такано, Марк [D-CA] Тейлор, Ван [R-TX] Тенни, Клаудия [R-NY] Томпсон , Бенни Г. [D-MS] Томпсон, Гленн [R-PA] Томпсон, Майк [D-CA] Тиффани, Томас П. [R-WI] Тиммонс, Уильям Р. IV [R-SC] Титус, Дина [ D-NV] Тлаиб, Рашида [D-MI] Тонко, Пол [D-NY] Торрес, Норма Дж. [D-CA] Торрес, Ричи [D-NY] Трахан, Лори [D-MA] Трон, Дэвид Дж. .[D-MD] Тернер, Майкл Р. [R-OH] Андервуд, Лорен [D-IL] Аптон, Фред [R-MI] Валадао, Дэвид Г. [R-CA] Ван Дрю, Джефферсон [R-NJ] Ван Дайн, Бет [R-TX] Варгас, Хуан [D-CA] Визи, Марк А. [D-TX] Вела, Филемон [D-TX] Веласкес, Нидия М. [D-NY] Вагнер, Ann [R -MO] Уолберг, Тим [R-MI] Валорски, Джеки [R-IN] Вальс, Майкл [R-FL] Вассерман Шульц, Дебби [D-FL] Уотерс, Максин [D-CA] Уотсон Коулман, Бонни [D -NJ] Вебер, Рэнди К., старший [R-TX] Вебстер, Дэниел [R-FL] Велч, Питер [D-VT] Венструп, Брэд Р. [R-OH] Вестерман, Брюс [R-AR] Векстон, Дженнифер [D-VA] Уайлд, Сьюзан [D-PA] Уильямс, Nikema [D-GA] Уильямс, Роджер [R-TX] Уилсон, Фредерика С.[D-FL] Уилсон, Джо [R-SC] Виттман, Роберт Дж. [R-VA] Womack, Steve [R-AR] Райт, Рон [R-TX] Ярмут, Джон А. [D-KY] Янг , Дон [R-AK] Зельдин, Ли М. [R-NY] Любой член Сената Болдуин, Тэмми [D-WI] Баррассо, Джон [R-WY] Беннет, Майкл Ф. [D-CO] Блэкберн, Марша [ R-TN] Блюменталь, Ричард [D-CT] Блант, Рой [R-MO] Букер, Кори А. [D-NJ] Бузман, Джон [R-AR] Браун, Майк [R-IN] Браун, Шеррод [ D-OH] Берр, Ричард [R-NC] Кантуэлл, Мария [D-WA] Капито, Шелли Мур [R-WV] Кардин, Бенджамин Л. [D-MD] Карпер, Томас Р. [D-DE] Кейси , Роберт П., Младший [D-PA] Кэссиди, Билл [R-LA] Коллинз, Сьюзан М. [R-ME] Кунс, Кристофер А. [D-DE] Корнин, Джон [R-TX] Кортез Масто, Кэтрин [D -NV] Коттон, Том [R-AR] Крамер, Кевин [R-ND] Крапо, Майк [R-ID] Круз, Тед [R-TX] Дейнс, Стив [R-MT] Дакворт, Тэмми [D-IL ] Дурбин, Ричард Дж. [D-IL] Эрнст, Джони [R-IA] Файнштейн, Dianne [D-CA] Фишер, Деб [R-NE] Гиллибранд, Кирстен Э. [D-NY] Грэм, Линдси [R -SC] Грассли, Чак [R-IA] Хагерти, Билл [R-TN] Харрис, Камала Д. [D-CA] Хассан, Маргарет Вуд [D-NH] Хоули, Джош [R-MO] Генрих, Мартин [ D-NM] Гикенлупер, Джон В.[D-CO] Хироно, Мази К. [D-HI] Хувен, Джон [R-ND] Хайд-Смит, Синди [R-MS] Инхоф, Джеймс М. [R-OK] Джонсон, Рон [R-WI ] Кейн, Тим [D-VA] Келли, Марк [D-AZ] Кеннеди, Джон [R-LA] Кинг, Ангус С., младший [I-ME] Klobuchar, Amy [D-MN] Ланкфорд, Джеймс [ R-OK] Лихи, Патрик Дж. [D-VT] Ли, Майк [R-UT] Леффлер, Келли [R-GA] Лухан, Бен Рэй [D-NM] Ламмис, Синтия М. [R-WY] Манчин , Джо, III [D-WV] Марки, Эдвард Дж. [D-MA] Маршалл, Роджер В. [R-KS] МакКоннелл, Митч [R-KY] Менендес, Роберт [D-NJ] Меркли, Джефф [D -ИЛИ] Моран, Джерри [R-KS] Мурковски, Лиза [R-AK] Мерфи, Кристофер [D-CT] Мюррей, Пэтти [D-WA] Оссофф, Джон [D-GA] Падилла, Алекс [D-CA ] Пол, Рэнд [R-KY] Питерс, Гэри К.[D-MI] Портман, Роб [R-OH] Рид, Джек [D-RI] Риш, Джеймс Э. [R-ID] Ромни, Митт [R-UT] Розен, Джеки [D-NV] Раундс, Майк [R-SD] Рубио, Марко [R-FL] Сандерс, Бернард [I-VT] Sasse, Бен [R-NE] Schatz, Брайан [D-HI] Шумер, Чарльз Э. [D-NY] Скотт, Рик [R-FL] Скотт, Тим [R-SC] Шахин, Жанна [D-NH] Шелби, Ричард К. [R-AL] Синема, Кирстен [D-AZ] Смит, Тина [D-MN] Стабеноу, Дебби [D-MI] Салливан, Дэн [R-AK] Тестер, Джон [D-MT] Тьюн, Джон [R-SD] Тиллис, Том [R-NC] Туми, Пэт [R-PA] Тубервиль, Томми [R -AL] Ван Холлен, Крис [D-MD] Уорнер, Марк Р.[D-VA] Варнок, Рафаэль Г. [D-GA] Уоррен, Элизабет [D-MA] Уайтхаус, Шелдон [D-RI] Уикер, Роджер Ф. [R-MS] Уайден, Рон [D-OR] Янг , Тодд [R-IN]

Описание Skala DT 838. Kako koristiti multimetar

Модель мультиметра (или как се к каже у народу ", тестер») DT 838 - это прилично велики избор за радио-любители, мада треба напоменути, уРЕЖАЙ ЖЕ ЙОШ УВИЕК НИЕ ПРОФЕССИОНАЛЬНЫЕ МЕТАРЫ. napon (Напон), тренутну снагу (ампераже) Отпор (ома), метар способан за мерением температуры и производечи звука биранья жица.Узгред, позив ее популярность. Тестер, который работает на батарее типа "Крона" на 9 вольт (обычно укомплектован и доволен дуго). Комплект овог модель включения: сам мультиметр; osećanja; я термоэлемент; Baterija je, po pravilu, već instalirana na uređaju.

Počnimo sa funkcijom, odnosno mogućnošću merenja температуры. За то, что вам нужно поставить прекидач у надзора за температурой, и да это повествование уместо конвенциональных термо-зонди (погледайте слике), а како би врха на объекте чия температура će se mjeriti.Ако термопар ние повезан, мультиметар, это показывает свою unutrašnju temperaturu (обычно odgovarajuću sobnu temperaturu). Ova funkcija je veoma pogodna kada je neophodno nadgledati grejanje (или pregrevanje) nekih radio komponenti or mikročaja.


Da biste započeli biranje veze za kratkog spoja (skraćeno CP) или, na primjer, instalacije, potrebno je postaviti prekidač u odgovarajući položaj и pokrenite test dodirom naedne sonde na jednom kraju,U slučaju spoja će čuti škripu zvuk.

Sada с окрэнемо стандартной функциональности. I da počnemo merenjem napona direktna Struja. Važno je imati na umu da se izmjenične Struje u kućama, i baterija i akumulatora, napajanje, punjač struja konstanta. Da biste započeli merenje, stavite prekidač u položaj DCV (uvek sa leve strane). Ako mjereno baterije, prekidač može biti stavljen na 20 volti, ako mjerenje nešto drugo, nešto bolje da stavi u poziciju 600 volti, i od tada su na putu.


Если вы не измерили его у пользователя, это нужно, чтобы поставить прекидач у положенного DCV за 600 вольт (без использования!). Наравно, у сваком случаю не можете да измерите напон коди прелази максимальные могучи пречник урежая, как не би запалио тестер.


Za merenje konstantne (!) Struje (Струйе), это необходимо, чтобы испытать проводник у другого пользователя. Obično je potpisan 10ADC (nalazi se na vrhu prve), a zatim uključite 10A.


Važno je zapamtiti pravilo: pri mjerenju Struje, sonde mora biti instaliran u seriji s opterećenjem (vidi sliku), a mjerenje other varijabli paralelno.

Otpor se meri kao i napon (tj. Paralelno povezivanje). Ovaj model testera ima maksimalnu granicu od 2 megaohm or 2 hiljada kilograma.

Takav multimetar можно купить на AliExpress-u.


Uređaj nije gori od gore navedenog. За мене има неколико позитивных характеристик:

  • Napajaju se dve AAA baterije;
  • Prikazuje pozadinsko svetlo;
  • Iza nje je podstavočka, što omogućava uredno ureivanje ureaja;
  • Автоматы избор опсега меренья;
  • Automatsko isključivanje;
  • Комплект чехольчика ж комплекттан.

Можете купить на AliExpress-u.

Instrumenti koji kombinuju ampermetar, voltmetar and ohmmetar, pogodni su za upotrebu u svakodnevnom ivotu i radu. Важно е да сваки дома наставник зна како да користи DT 832 multimetar, jedan od najpopularnijih uređaja. U početku morate pročitati i zapamtiti Instrukcije. Trebalo bi strogo pratiti, jer uz najmanju grešku uređaj može propasti.

Uređaj je namenjen za odreivanje parameter:

  • električna Struja;
  • napon između dve tačke električnog kola;
  • электрическая отпорность.

Uređaj takođe vrši niz operacija:

  • kontinuitet kola sa digital displejom i zvuk alarma;
  • контроля целостности полупроводниковых дел;
  • merenje dobitaka tranzistora;
  • меренья температурного термопара.

Multimetarski uređaj

Da biste naučili aso pravilno koristiti DT 832 multimetar, prvo se trebate upoznati sa svojim ureajem.

  1. Дисплей технического кристалла приказа числовой вредности параметра.
  2. Funkcije uređaja se menjaju pomoću prekidača. Kada se ne koristi, on je isključen, inače će se baterija brzo isprazniti.
  3. Tri utičnice ureaja služe za povezivanje sondama. Главни ("COM") в негативном поляритете ubacuje crnu žicu. Црвени тестовый проводник, как показано на рисунке, и следовать за ним, означен као VΩmA. Служи за мерение струй, напона и отпора. Kroz treću utičnicu (vrh), тренутна вредность DC se meri od 0,2 до 10 A.
  4. Panel za mjerenje dobitka tranzistora.
  5. Žice sa sondama.U poreenju sa samim uređajem, kvalitet je mnogo manji, a mnogi kućni majstori za sebe čine ih ponovo. Ica se uzima od dijela od 1 mm 2, a školjka mora biti gusta i elastična. Za povezivanje na bilo koje mjesto kruga preko izolacije ili lakiranja, umjesto sondi, igle se lete na žice.

Kako koristiti DT 832 multimetar: Uputstvo

Potreban režim je podešen prekidačem. Граница измеренных характеристик су назначена на предыдущей плоской поверхности и у управления.

Предварительно используемое мультиметра DT 832, больше не нужно поставлять прекиды у желей режим рада.


Otpor

Funkcija se uglavnom koristi za poziv električna kola, kada je potrebno otkriti lomljenje or voditi novu žicu. Prekidač je smešten u sektoru otpornosti na najnižem nivou sa zvučnom signalizacijom o kratkom spoju. Одну сигнал имеет постоянную разрывность или высоту до 50 Ом. Kontakt se može prekinuti direktno između sonde i utičnice. Žice su kratkospojne da bi provjerile rad uređaja.Инструмент би требуется показать нула или више ома.

Prije korištenja DT 832 multimetra za provjeru elektronskih kola, need you ukloniti jedno stopalo potpornika sa ploče.

Multimetri kineske proizvodnje sa malim kvalitetom imaju značajnu grešku u merenju električnih parameter. Takođe, signal je izobličen od žica za povezivanje i sondi. Profesionalci sami proizvode dodatnu opremu za testere, jer su fabrički obično lošeg kvaliteta.

Direktni Strujni napon

DCV sektor je podeljen u pet opsega.За меренья, узима се велики корак у распону врии. Ako je opseg manji, uređaj može da izgori. Ако ние потребна велика такность или е измерена вредность непозната, multimetar je подешен на максимальную границу. Tada opseg može biti Precizniji. Signal za prekoračenje granice merenja je upozorenje HV, koje se zasvijetli na ekranu, u gornjem levom uglu.

Posebno oprezno, mjerene su velike vrijednosti napona. Нижнее требование поляритета: ако е збунжено, знак "-" се появляющееся лево од экрана.

Napon naizmenične Struje

ACV sektor se koristi za merenja. Важно, чтобы правильно повезти тестера по такним границам, у супротном можно пропасти.

Ako izaberete opseg DC napona umesto promenljive, greška može biti katastrofalna za uređaj.

Kontinuirana Struja

Malestruje se mjere u DCA sektoru. Ovde bi trebalo da budete veoma pažljivi. Ako se otkrije greška merenjem napona u ovom opsegu, doći će do kratkog spoja.

Za merenje Struje na 10 A, crveni test provodnik se prebacuje na gornji priključak. Важно знать, как использовать DT 832 для высокой струи. Čitanja treba uzeti nekoliko sekundi!

Проверите диод

Radijski deo se spaja na jednom kraju ploče, kada se vrše merenja. Транзистор, который вы можете проверить на сектор за мерой сообщений, по почте, према принципу рада, элемент два двие диод окренутих йедни према другима. Nakon što je saznao koji od zaključaka je osnova, oba prelaza se proveravaju za slom. За транзисторе типа пнп, позитивна сонда се монтира на базе, а негативна сонда би требала показывает бесконечность на других терминалах.Za npn element, žica iz utičnice "COM" je povezana sa bazom. Отпор izlaza emitera je veći od kolektora jedan i iznosi 0,5–1,2 кОм.

Kontinuitet prelaza određuje sposobnost upotrebljivosti tranzistora. Aktuelni faktor dobitka može se odrediti ubacivanjem zatiča u odgovarajuće utičnice na panelu.

Merenje temperature

Prekidač je podešen na "Temp", a utikač termoelementa ubačen je u utičnice ureaja. Unutrašnja temperatura mjereno bez termoelementa na istom opsegu funkcija.

Доказательство использования конденсатора

У пользователя есть описание какого цвета DT 832 multimetar, за то, что оно приносит само основание функции качества за время действия. Kada je potrebno provjeriti kondenzator, a ne postoji mogućnost određivanja kapaciteta, možete barem utvrditi da li je ispravno ili ne. Prvo treba popraviti i skratiti noge kako bi uklonili punjenje, ako ga ima.

Zatim je prekidač ureaja postavljen na točkić i kraj sondi treba dodirivati ​​terminale polarnog kondenzatora, čuvajući ih u tom положу.Ako je njegova kapaciteta veća od 0,25 μF, očitavanje otpora će se pojaviti na ekranu, a zatim će "1" upaliti. Чтобы значи да это пенье завршено и да е отпор бесконечно велики. Ako se jedinica pojavi odmah, onda unutra postoji pauza, ako je otpor nula - zatvaranje između ploča.

Неполярный конденсатор, который проверил за вредностью передачи, кодя би требало да буде время от 2 мОм за сервисни део.

Multimetar "Ermak"

Običan korisnik može koristiti jednostavan, jeftin and pouzdan multimetar "Ermak" digitalni DT 832.Како га користити? Врло едно, чтобы испытать конвенционни.

Uređaj se uključuje postavljanjem prekidača u željeni položaj. Karakteristike se ne razlikuju od običnih, a cena je mala. Pregledi o modelu kineske proizvodnje dati su pozitivni, da bi rešili problem domaćinstva sa ožičenjem, sasvim je prikladno.

Zaključak

Svaki gonitelj mora znati kako koristiti DT 832 multimetar, jer je to isuzetno neophodno u svakodnevnom životu. Većina pregleda modela je pozitivna zahvaljujući brojnim funkcijama i prihvatljivoj ceni.Da biste osigurali da se instrument dugo koristi, pažljivo pratite uputstva za njegovu upotrebu.

Multimetar Je dobro poznat uređaj koji vam omogućava da izvršite sva porebna električna merenja za nekoliko sekundi. Uz pomoć, možete brzo i tačno odrediti jačinustruje i napona, otpornost. Istovremeno, on vam omogućava da lakše i najefikasnije nazovete lanac za njegov integritet.

Kao što pokazuje brojna praksa, uz pomoć ovog mernog uređaja ljudi koji se bave radio-inženjeringom, proverite diode i njihove performance.Pored toga, digitalni multimeri su savršeni za testiranje tranzistora or različitih vrsta delova delova za radio. Govoreći o skupljim modelima, oni imaju mnogo više funkcija i omogućavaju merenje čak i kapacitivnosti kondenzatora, temperature, индуктивности и многих других характеристик, которые электрически порекомендованы возможности.

Какое излучение в мультиметре для чайника Uputstvo за использование dt-830b, dt-832, dt-838 smatra se neverovatno popularnim, jer su to najčešće korišćeni Instrumenti. Они су jednostavni za korištenje i imaju vrlo niske troškove.Ако немате пойма како управление мёрним урегулируем овог типа, онда на наш сайт можно пронаци велики брой видео, коди приказуйе детали о употребления производства у практики.

Урежай и принцип рада digitalnog multimera

Како би разумели како uređaj radi i po kojem Principu radi, na primjer ćemo uzeti popularni model dt-838. Ако независимо схватите принцип овог модели, онда не бисте требали имати потешкоча с корштеньем других урежая ове врсте. Jedine razlike koje imaju različiti multimetri su samo ikone koje su odštampane na proizvodima.Osim toga, mogu postojati i neke dodatne funkcije. На преднжой страни модели коди смо изабрали я посебан ЖК-индикатор, прекидач коди вам омогучава да менджате режим рада, као и конекторе помочу коди су зонд спойене.

Digitalni multimetri kako koristiti, видеоинструкция за lutke

Zbog činjenice da Instrumenti imaju posbne oznake, to vam omogućava da postavite vrednost koja se može kontrolisati. Ova vrednost vam omogućava da prebacite i postavite gornji limit čitanja očitavanja.Модули гомогеног типа су близко и дистрибьюторы различных групп.

U nekim modernijim modelima uobičajeno je postaviti granicu merenja na automatskom nivou. Da biste to uradili, dovoljno je da pomoću prekidača izaberete kontrolisanu količinu koju vam je Потребно. Ако прямое разговор о ознакам коже себе налазе на преднйой страни производства, онда вам е потребна упутства за употребление, и это такое ознаке у различитим моделим различий произведений может мало разликов.

Как использовать мультиметр-зонд за потреблением

Da biste koristili tester za predvienu svrhu, neophodno je prvo otkačiti sonde, a zatim ih dodirnuti žicom, utičnicom, prekidačem i tako dalje.Da biste koristili sonde, na prednjoj strani uređaja nalaze se tri specijalna konektora. Ako govorimo o merenju po bojama, onda se ova vrsta mjerenja treba koristiti samo ako vršite manageuacije u DC mreži. Ako govorimo oizmenjivoj struji, onda u ovoj situaciji nema razlike na koji način će se sonde povezati.

Как пользоваться цифровыми мультиметрами за видеоинструкцией за часами

Kada vršite merenja napona, budite veoma pažljivi da ne dodirujete one delove testnih provodnika koji su goli.Pre početka rada, takođe je veoma važno provjeriti da li su provodnici pravilno povezani sa konektorima koji su na prednjoj strani uređaja. Увековечите возможность запамтити да ако злоупотребите мультиметр dt-830b, dt-832, dt-838 и другую модель, чтобы можно было довести до краткого споя или проблемных проблем. Prema tome, uputstva za upotrebu treba proroučavati bez sumnje, bez obzira na količinu znanja u ovoj oblasti.

Правила за рад на цифровом мультиметре

Упутства за употребление на чайнике, как правильно использовать multimetar dt-830b, dt-832, dt-838 требуется прочитать перед радом, посебно ако имате врло мало искуства.Ако после этого не может быть у потpуны koristiti tester, онда исследует видео на нашей веб-страничке, где это детально бити речи како правильно и такно примиенити овай урежай.

Как правильно использовать multimetar видео инструкция

Да би может быть заслугой в мультиметре напоном не требуется ништа посебно. Не требуется се све врсте преласка у ланац и стран. Главно правило у новой ситуации Je da morate pokušati da što Preciznije odredite približnu vrijednost, kao i tip napona koji ćete meriti.Dakle, уметните odgovarajuće проводник utičnicu, a zatim lagano dodirnite priključke utičnice. Када додирнете, потребно е имати время за сниманье индикация коже урежай показуе.

Правильно регулируемая модель multimetara dt-830b, dt-832, dt-838, имеющая свиму да измерь снагу джеднаке струй. У овой ситуации и веома важно да правильно поставите зонд. U suprotnom, osigurač počinje da radi, koji odmah treba zameniti, tako da ne dođe do ozbiljnijih kvarova i tako dalje.Важно то, что вам нужно, да, пожалуйста, выберите режим за месяц, если вы хотите, чтобы вы не вышли из 15 секунд. Limit za merenje treba postaviti barem sa minimalnom maržom. Након поставляя сонди, потребно е исключити круг и повезати сам урень - обавезно узастопно.

Da biste mogli da odredite aktivnu otpornost elementa, prvo morate da ga isključite iz kola, a zatim povežite multimetar na paralelan način. Ako ste pogrešno postavili maksimalnu vrijednost, u ovoj situaciji neće prekinuti digitalni uređaj.Ukoliko se ovo desi, videćete nekoliko jedinica na ekranu i više.

Видео предварительный мультиметр DT-830D. Упутства за употребление за лутке

Da biste mogli lako zvoniti lanac, поставите прекидач на мультиметар у режима звука, а затем затворите зонд уредно. Uređaj mora proizvesti dovoljno jak zvučni signal, a zatim prikazati čitanje koje je što je moguće bliže nuli. Ovakav postupak obično se provodi kako bi se utvrdilo da li je radnik tester i da li se može koristiti. U toj situaciji, kada će testirano kolo biti cjelovito, uređaj će emitovati odreeni zvučni signal, a zatim na ekranu prikazati količinu otpora.Ako se lanac primećuje lom или другие slom, brojke na ekranu će pokazati povećanje. U nekim slučajevima mogu se pojaviti samo jedinice i ništa drugo. Neki, moderniji modeli mogu pokazati u slučaju ne-integriteta lanca posbnu skraćenicu "O.L".

Потребно е провъерити рад урени. Da biste to uradili, need to je povezati pored izlaza i voltmetra. Онда это довольна да так что проверено, что это вольтметр и мультиметр показаты. Da bi se проверено да ли су trenutna merenja tačna, očitavanje konstantnog opterećenja instrumenta i dodatnog ampmetora mora biti ukinuto.

Ako vidite jedinicu na ekranu, to može značiti samo jedno: ograničenje je postavljeno nepravilno, tada morate ponoviti čitavu procedure provjere rada digitalnog testera. Ponekad se baterija može zapaliti - to znači da je za normalan rad uređaja requirebno odmah zameniti.

Как использовать мультиметр: Упутства за употребление dt-830b, dt-832, dt-838 за лучшую сторону требуется проучавати прие нео почетно пользуйся за рад. Ако након это прочитате упутства за употребление, имате нека питаня, онда можно получить результаты видео на наш сайт, где можно добити брзе одговоре.

Избор мультиметра. Savjeti za početnike

Digitalni multimetar можно изучать само на први поглед као врло сложен уреай, у створности е све едно. Потребно je imati minimalno znanje za njegovu primjenu i istovremeno biti što Preciznije. Ako se pridržavate svih tačaka uputstva za upotrebu, tada ćete koristiti takav uređaj već mnogo godina, au isto vrijeme neće biti nikakvih kvarova или kvarova u svom radu.

Multimetar je jedan od jeftinih mernih Instrumenata koji koriste i profesionalci i amateri koji popravljaju kućno ožičenje i električne uređaje.Bez toga, električar se oseća bez ruku. Претодно су потребна три различита алата за меренье напона, струе и отпора. Sada se sve ovo može meriti pomoću jednog univerzalnog uređaja. Korišćenje digitalnog multimetra je vrlo jednostavno.

Главная два правила Коджа Требате Запамтити:

  • где правильно повезати проводнике
  • у кожи положительной поставки прекиды за мерение различных вредностей

Изглед мультимедиа и конторы


Na prednjoj strani testera, svi natpisi se rade na engleskom jeziku, uz korišćenje skraćenica.

Шта ти натписи знача:

  • OFF - aparat je isključen (tako da se baterije ne ispuštaju, postavite prekidač na ovu poziciju nakon merenja)
  • ACV - merenje varijable U
  • DCV - Мерене константы вредности U
  • DCA - merenje jednosmerne Struje
  • Ом - меренье нагрузки
  • hFE - Merenje karakteristike tranzistora
  • ikona dioda - Provjeru kontinuiteta или dioda

Režim prebacivanja se vrši pomoću centralnog rotacionog prekidača.На самом почтовом ящике с цифровым мультиметром, препоручивается так, чтобы обозначить знамя показывается на прекидаче помочу контрастного мастила. На грунтовку, овако:

Većina neuspjeha ureaja upravo se odnosi na pogrešan izbor položaja prekidača.

Snaga se dobija od krunice tipa baterije. Успеть на конектор за повествованием круну можно косвенно просудити да ли Дже тестер се окупили у фабрики или негде у Кини "задруге". В высококвалитетном монтаже, веза се одвия кроз спецконекторе дизайна за круну.U manje kvalitativnim verzijama koriste se kvalitativnim izvori.

Multimetar ima nekoliko konektora za povezivanje provodnika and samo dvije sonde. Prema tome, важно, что правильно повезти тестне воды да измерите одеревеневшие вредности, иначе можете lako zapaliti uređaj.

Sonde su obično različite boje - crvene i crne. Crna olovka je priključena na konektor sa natpisom COM (u prevodu - «общий»). Црвени тест проводник ж у два друга конектора. 10ADC конектор, который соответствует требованиям, предъявляемым к потребляемой мощности, от 200 мА до 10 А.Конектор ВОМа с цвета за сва другого меренья - напон, струя до 200мА, отпорность, континуитет.

Главну рекламу izazivaju fabričke sonde koje dolaze sa uređajem. Готово сваки други власник мультимера препоручение да их замена больег. Istina istovremeno njihovi troškovi mogu biti uporedivi sa troškovima samog testera. U ekstremnim slučajevima, one se mogu poboljšati učvršćivanjem savijanja žica i izolovanjem saveta sonde.

Можно получить их бесплатно в доставке на AliExpress.

Ranije korišćeni i testeri strelice. Neki električari ih čak preferenceiraju, smatrajući ih pouzdanijim. Međutim, manje je pogodno za obične potrošače da ih koriste zbog velike greške u mernoj skali. Поред тога, када радите са мультиметаром, увек е потребно угасити полярит контакт. На дигитальном при неправильном поведении на штуковине, указание это однозначно приказывает со знаком минус. Ovo je normalan način rada koji neće oštetiti multimetar.

Основы работы на мультиметре

Merenje napona

Kako koristiti digitalni multimetar za merenje napona? Если вы хотите урадить, поставите прекидач на мультиметар у одговарючий положай.Ako je ovaj napon u kućnoj utičnici (AC napon), onda preklopting prekidač u položaj ACV. Уметните зонд у коннектора COM и VΩmA.

Прво проверьте да ли су коньктори правильно повезани. Ako je jedan od njih će biti pogrešno postavljen u 10ADC kontakt - pri mjerenju napona javlja kratkog spoja.

Запишите мерение максимального вреда на инструмент - 750V. Истовремено, полярит сонди не игра апсолютно никакву улогу. Ne trebaju crni osećaj za dodir nula, a crvena - faza.Ako se na ekranu prikazuje vrijednosti mnogo manji, a broj "0" će stajati ispred nje, što znači da možete prebaciti na other režim, na nižoj razini naponski nivo, koji vam omrenjejáço za márenje.

Kada mjerenje napona DC (npr električna mašina) и prebacivanje modu DCV.

I započeti mjerenja sa najvećim razmjera, postepeno smanjenje fazi mjerenja. Za mjerenje napona sonde moraju biti povezani paralelno sa spoja koji se testira, i prsti imaju samo izolovani dio sonde, tako da većina ne spadaju pod naponom.Ako se na ekranu prikazuje vrijednost napona sa "minus" znak, to znači da ste pomiješana polariteta.

PANJA: kada merite napon, proverite da li je merna skala pravilno podešena. Ако почнете мерити напон помочу прекидача за DCA положай, одноосно у текуцой меренья, можете лако створити кратки спой директно у ньеговим рукой!

Neki iskusni električari savjetovati pri mjerenju napona u utičnicu, i sonda za držanje u jednoj ruci. Са слабым изоляцией сонди и нжиховым ломом, то će omogućiti, u određenoj mjeri, zaštitu od električnog udara.

Multimetar radi na bateriji (koristeći 9-voltnu krunu). Ако батарея почне да поставля, мультиметр починье да лаже безбожни. У пользователя может быть 220V, можно изгнать только 300 или 100 вольт. Prema tome, ako vam očitavanje instrumenta počne da vas iznenadi, prvo proverite napajanje. Indirektan pokazatelj prazne baterije može biti haotična naznake promjene na ekranu, čak i kada su test vodi nije povezan sa objekta mjerenja.

Merenje Struje

Инструмент может быть лучше всего.Prekidač mora biti u položaju - DCA.

Будите опрезни! Kada mjerenje Struje, ako ne znate o koliko će trenutnu snagu, to je bolje za početak mjerenja umetanjem istrage 10ADC konektor, or mjerenje Struje 200mA na VΩmA konektor, možete lako spaliti unutrašnje os.


Ovde, testni provodnici, za razliku od merenja napona, moraju se serijski povezati sa krugom s objektom koji se meri. В шутку, морате lomiti lanac i onda spojiti sonde na rezultirajuću prazninu.Можете учиться на било ком подходном месте (на почте, средним, краю ланца).

Da neprekidno držite ruke od osećaja, možete koristiti za postavljanje krokodila.

Budite svjesni da, ako izmjerene trenutne greškom stavio prekidač u ACV modu (mjerenje napona), onda je tool vjerovatno ništa loše neće dogoditi. Али ако е супротно, мультиметар е пропасти.

Мерене отправки

Да, измерили отпор, поставите прекидач на - Ω.

Одаберите желаемую отметку или почните поново с найвечим отпором. Ako izmjeriti otpor na koji je poslovna jedinica ili žice, proporučuje se da isključite napajanje iz njega (čak i na baterije). Prema tome, podaci mjerenja će biti tačniji. Ako mjerenje prikaz koji je ukazao na vrijednost "1, OL" - чтобы знать, что инструмент показывает прекидачем преоптерирования и морате ставит у веци распон мереня. Ако это прикаже "0", онда напр. u režimu otpor se koristi tokom operacije popravka, za provjeru efikasnosti kućanskih aparata, servisiranja namotaja, izolacija veze.

Kada je mjerenje otpora, ne dodirujte izložene dijelove prstiju sonde - to će utjecati na točnost mjerenja.

Пролонг

Други начин рада тестера, когда ты это делаешь тест конца.

Zbog čega? На примжер, како би потражили квар због кола, или обрнуто - како би се осигурало да се коло ние покварен (осигурач провьера интегритета). Evo, stepen otpora više nije važan, važno je razumeti to s samim lancem - bilo da je cijelo ili ne.

Требуется указать DT830B без звукового сигнала.

У другого маркима, по правилу, сигнал, который поступает в продажу, когда отпор кола ние вечи с сопротивлением 80 Ом. Sam kontinuitet mod dolazi kada je položaj cursora - dioda test.

Takođe je korisno provjeriti integritet sondi tako što ih zatvorite jedni sotherima. Pošto se može javiti česte upotrebe štete, posbno u trenutku ulaska žice u sondi cijev. Будите сигурни прие сваког меренья сигурни да нема напетости у региджи коди е повезивать тест води континуитет, у супротном уреай може спалити или отворите кратког споя.

Savremeni merni Instrumenti već dugo su dostigli novi nivo - digitalne tehnologije čvrsto zauzimaju skoro sve pozicije, zamenjući zastarele analogne uređaje. У большой mjeri, ovo je uticalo i na one uobičajene merne tools kao na voltmetar i ampermetar. Sada, u pogodnom malim stambene jedinice u formi, što omogućava mjerenja visoke preciznosti kao osnovni parameters - struje, otpora, napon, i mnogi other - frekvencija, kapacitet, temperatura, itd

Я имею овог мультифункциональных урея цифровым мультиметром.Za ono što je neophodno, kako birati i pravilno koristiti ovaj uređaj, mi ćemo dalje reći.

Како odabrati pravi multimetar

Najčešći modeli ovih digitalnih metara su:

  • цифровой тестер DT-830 .. DT-838 и другие аналоги M-830 - M-838;
  • Mastech MY-61 .. MY-68;
  • Strujne Struje UT 201 .. UT 207;
  • МС-8205;
  • ДТ 9202 .. ДТ 9208.

Savremeni digitalni uređaji nude mnogo mogućnosti. Главни параметры и начни мерения за sve model ovih uređaja su isti - svi oni mogu da odrede napon, струю и отпорность.

Svaki model takođe uključuje jednu или više dodatnih funkcija:

  • конец кольца с звуковым сигналом,
  • Provera dioda,
  • определение индуктивности,
  • Конденсаторы (модели MY-63, MY-65, MY-68, UT-70C, DT-9202A, DT-9208A)
  • određivanje frekvencije signala (MY-63, My-65, MY-68, DT-830A, DT-832, DT-832H, UT-70C)
  • uređaji sa merenjem temperature (DT-830BL, DT-837, DT-838, M-838),
  • проверь и утвердил параметр транзистора (модель MY-68, MY-65, MY-67, MY-63, DT-182, DT-830B, DT-832, DT-832H, DT-838)
  • multimetri Strujna kliješta (MY-68, UT-201/202/204/205/207/208, 266 serija ureaja).

Pored toga, постое и модели всех цифровых сигналов на осцилоскопе, RS-232 коннектором (комуникация с расчетом), интегрисаным генератором сигналов и другим объединенным функционалом.

Izbor digitalnog mernog instrumenta za dom se određuje pre svega parameterrima koji se moraju pratiti

Т.е. Для нема смисла купити профессиональные цифровые мьерач са интегрисаним осцилоскоп, ако одаберете урелай за употребление у гаражи, како би се утврдило е батерия. Instrumenti sa merenjem frekvencije or Paratrima tranzistora takođe su retko potrebni za merenja, osim ako ste profesionalno angažovani u tome.

Stoga, zbog svoje svestranosti, prihvatljivih Paratara, dobra kvaliteta and niski troškovi najčešće testerima serije DT-830 .. и Mastech MY-61 ..

Kako odabrati pravi digitalni metar, sledeći video će reći:

Kako koristiti ove mjerne ureaje

Uređaji ove vrste odnose se na takve proizvode, čija zloupotreba u većini slučajeva dovodi do njihovog neuspjeha. A kada se uzme u obzir da su oni praktično ne održiv, onda raditi sa uređajem treba pažljivo pročitati upute i ima najmanje osnovno znanje električnih mjerenja.

Kako koristiti najčešći multimetar DT 830B

Rad sa ovim modelom podrazumijeva sljedeće vrste mjerenja:

  • Merenje Struje: ovaj uređaj dozvoljava merenja samo direktna Struja. U tu svrhu, sonde uključene u priključke "COM" i "VΩmA" su povezane serijsko sa opterećenjem. Код струи више от 0,2 А на додир "VΩmA" прелюдины на улице "10А". Поставите край прекидач у жели положения.
    Измерить наизменична струя неоходимо для правильного поведения типа DT-9202A / 9208A.
    Merenje uređaja struje preko 10A nije obezbeđeno. У вас есть выбранная модель на клиенте, вы можете использовать эту модель Mastech MY-68.
  • Merenje napona: uređaj može meriti vrednosti DC i AC napona. Да, чтобы учиться, зонд, который повезет с Jack «COM» и «VΩmA», vrsta prekidača odabira napona DCV - trajna, ACV - AC, iu mjeri u kojoj je to requirebno.
    Как получить поляритный запрос: Ako spojite crni test lead na priključak "COM", crvena za "VΩmA", другой край на "минус" и "плюс", однозначно, на экране очитаваня су без "-" (минус)
  • Мерене уведомления: прекидач я поставлю у положай "Ω" на желеном нивоу меренья.Станция на DT-830B с активным параметром управления и распределением на 200 Ом - 2 МВт на 1%
  • Какие цвета тестерима DT-832, DT-838, другие у новой серии: isti kao i model 830
  • Мультиметри M-830 M-838 .

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
