Теплый пол от котла отопления: 5 Схем подключения водяного теплого пола

Updated on Leave a Comment on Теплый пол от котла отопления: 5 Схем подключения водяного теплого пола

Теплый пол от котла отопления: 5 Схем подключения водяного теплого пола

Содержание

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке.

В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

  • В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.
Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

  • Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.
РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

  • Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

  • Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.


Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

  1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
  2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
  3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
  4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
  5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.


Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.


Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.


После того, как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

  1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
  2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
  3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
  4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
  5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.


Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.


Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола

Двухконтурные газовые котлы наиболее удобные для применения. В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.

Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.

Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.

Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей). Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.

В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.

То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).

                                                            Рис. 1

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.

Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).

                                                            Рис.2


Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.

Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.

Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис. 3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления. У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола. Примеры монтажа таких систем показаны в разделе монтаж теплых полов REHAU.

                                                            Рис.3

Тёплый водяной пол от газового котла в доме: подключение своими руками

Для напольного жидкостного обогрева в доме устанавливают котёл или печь. Если имеется возможность, то в качестве нагревательного оборудования используют котёл на газе. Эксплуатировать его несложно, расходы на систему отопления будут минимальными.

Оборудование устанавливают специалисты из государственной газовой службы. Они выполняют проект, подключают агрегат к газовой магистрали. Систему отопления и водопровод горячего водоснабжения подсоединяют к котлу самостоятельно. Что представляет собой котёл? Как подключить его к напольному обогреву?

Характеристики газового котла

Для обогрева небольших площадей устанавливают настенные котлы. Их располагают на кухне или в ванной комнате. Производители предлагают оборудование в различном оформлении, поэтому настенный агрегат только дополнит оформление помещения. Оборудование имеет контур для системы отопления и выход для горячего водоснабжения.

Для напольных котлов оборудуют котельную. Для отделки стен, пола и дверного полотна помещения используют огнеупорные материалы. Дымоход выполняют из стали. Для настенного агрегата достаточно гофрированной трубки, чтобы вывести отработанные газы.

Напольное оборудование более мощное. Оно рассчитано на обогрев комнат большого коттеджа. В них может быть несколько контуров: для напольного и для радиаторного отопления.

  • Котёл представляет собой колбу, в которой находится теплообменник. Он выполнен из меди или из чугуна. В нём происходит нагрев воды.
  • Газовая горелка располагается внизу. Топливо подаётся через форсунки. Для розжига используют пьезоустройство.
  • Оборудование оснащено автоматическим управлением. Его представляет циркуляционный насос, термостат, который контролирует температуру теплоносителя.
  • Внизу имеются выходы для системы отопления и для ГВС.

Горячая вода из котла поступает к системе отопления. Отдавая тепло, она охлаждается и по обратному контуру возвращается в теплообменник. Если комнат в коттедже много, требуется различная температура воздуха, то устанавливают смесительный коллектор с узлом автоматики.

Мощность нагревательного оборудования выбирают исходя из площади, на которой устанавливают систему отопления. Для обогрева 10 м2 требуется энергии в 1 кВт. Для коттеджа выбирают котлы мощность в 35-40 кВт. Для небольших домов достаточно оборудования мощностью 9-15 кВт.

Как подключить котёл к напольной магистрали?

На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

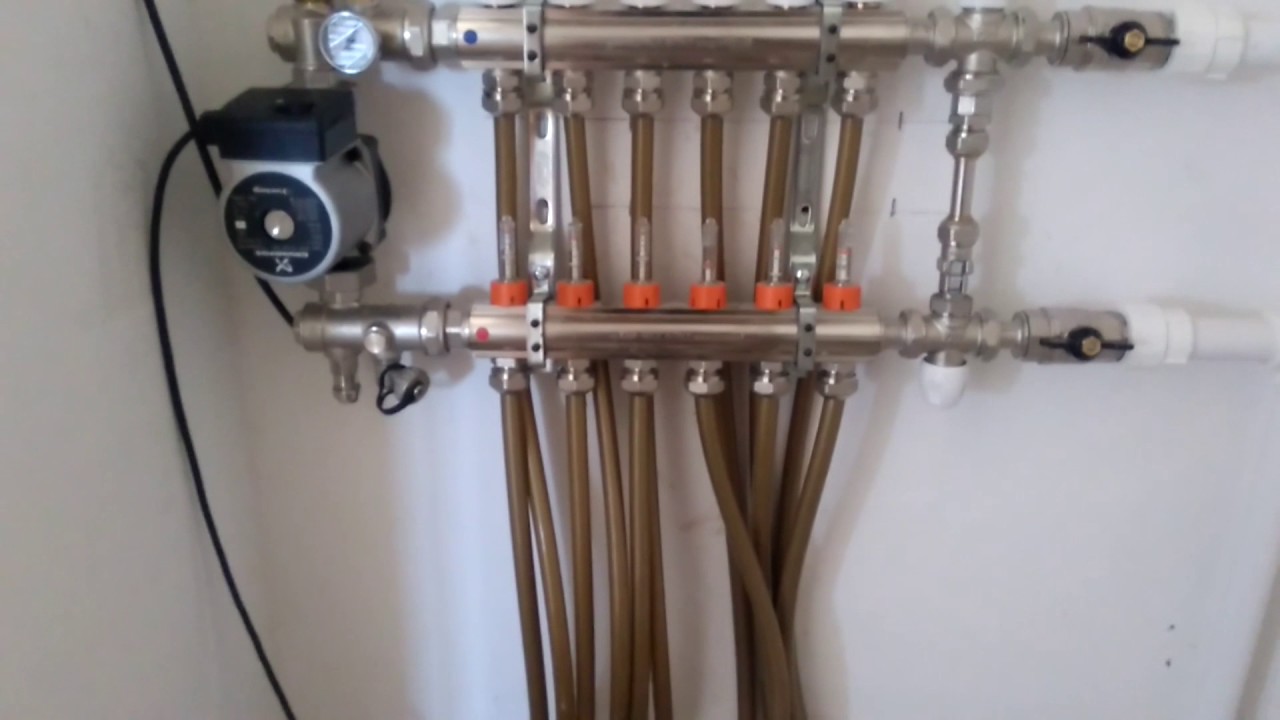

Гребёнка состоит из подающего и обратного коллекторов. Они представляют собой трубки, которые оснащены воздушными патрубками, автоматическими устройствами.

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

При перегреве пластика расширителем, может происходить деформация внутреннего слоя трубы, несмотря на то, что внешне соединительный узел выглядит в пределах нормы. Сужается диаметр трубы. Жидкость не может проходить в магистраль или выходить из неё. Циркуляции воды не происходит. Система отопления не работает.

Требуется удалить соединительный узел, установить новый переходник в соответствии с технологическими требованиями.

  • Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
  • С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
  • Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
  • Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Установка дополнительной автоматики

Схема – котёл – металлический контур – коллектор – тёплый пол – самая простая. Она не осложнена дополнительным оборудованием.

Если в доме укладывают несколько контуров, теплоноситель в каждой системе должен прогреваться до определённой температуры, то используют дополнительный узел управления. Он представляет собой трёхходовой клапан с термоголовкой и циркуляционным насосом.

Автоматика позволит выдержать различный режим в отдельных комнатах. Оптимальная температура воздуха в спальне 18-20 0С, в гостиной 22-24 0С, в ванной 30 0С.

Автоматику подключают к распределительной гребёнке. Между подающим и обратным коллекторами устанавливают байпас. К нему подсоединяют дополнительное оборудование. На каждый выход подающего коллектора устанавливают ротаметр. Выходы для обратки оборудуют термоголовками.

  • Горячий теплоноситель поступает в напольную магистраль. Если температура жидкости в системе повышается, то трёхходовой клапан прикрывает выход подающего контура, открывает выход для обратки.
  • В смесительной камере происходит подмешивание холодной воды к горячей жидкости из котла.
  • Когда температура в водяном тёплом полу снизится, клапан закрывает выход для обратки. В напольный контур нагнетается горячий теплоноситель.

Подключить систему напольного обогрева от котла можно своими руками. Необходимо правильно подобрать котёл, определить схему водяного контура. Для каждого помещения выводят отдельный контур.

На распределительной гребёнке устанавливают дополнительную автоматику. Специалисты рекомендуют выдерживать технологию подключения пластиковых труб к коллекторам.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Котел для водяного теплого пола: характеристики электрического, газового

Водяной пол с нагревом имеет много достоинств. Достаточно отметить, к примеру, низкие энергозатраты и возможность регулировать температурный режим в помещении, отсутствие необходимости в радиаторах, которые вполне могут испортить общую концепцию дизайнерского оформления помещения. Но чтобы система эффективно функционировала, необходимо грамотно подобрать для нее источник тепла – котел для теплого пола. Он должен быть экономичным и оптимально подходить под конкретные условия данного помещения.

Котел для теплого пола, можно сказать, не отличается от простого отопительного. Что же касается его выбора, то он в первую очередь определяется требуемой расчетной мощностью. Иначе говоря, он не только должен успевать нагревать воду в периоды критической загруженности системы, но и иметь определенный запас мощности. Выбирая оборудование для нагрева теплоносителя, отходят от следующих условий, учитывается:

  • экономичность;
  • удобство эксплуатации;
  • уровень сложности установки и требования к подсоединению.

Требования к котлу

Главным параметром при подборе определенной модели отопительного оборудования является тип энергоносителя. В подавляющем большинстве случаев устанавливают газовые котлы для теплого пола, так как они характеризуются низкими финансовыми затратами во время эксплуатации и возможностью автоматического поддержания уровня температуры в системе.

Однако не всегда в доме есть подвод центральной газовой магистрали. Поэтому владельцам приходится выбирать альтернативный тип отопительного котла. Независимо от модели необходимо чтобы она отвечала следующим условиям:

  • Поддержание температуры теплоносителя на выставленном уровне.
  • Отсутствие резких перепадов нагрева воды в трубах.
  • Возможность автономной работы длительное время.
Лучше всего этим требованиям соответствуют электрические модели. Они имеют относительно небольшие размеры, система автоматики может регулировать уровень нагрева в зависимости от выставленного режима. Несомненным преимуществом является наличие циркуляционного насоса и расширительного бака в конструкции. Эти компоненты являются ключевыми для создания оптимального давления в трубах.

На заметку

Электрические котлы для теплого пола не относятся к отдельному классу отопительного оборудования. Практически любая модель может быть подключена к системе теплого пола. Главное – соблюдение вышеописанных требований.

Расчетная часть

Перед выбором определенной модели котла необходимо рассчитать его параметры. Они должны соответствовать характеристикам водяного теплого пола. Но это не всегда возможно, так как зачастую подключение нагревательных элементов происходит к уже существующей системе. В таком случае требуется выполнить определенные расчеты, чтобы согласовать работы основного контура отопления и магистралей теплого пола.

Подключение теплого пола к котлу может быть сделано только после согласования следующих параметров:

  • Тепловая мощность оборудования должна обеспечивать нагрев всего теплоносителя, циркулирующего по трубам.
  • Давление в магистралях основного контура и напольного нагрева не отличается друг от друга.
  • Скорость движения жидкости не создает гидродинамическое сопротивление в месте подсоединения коллектора.
Выполнить эти расчеты вручную весьма проблематично.

Совет

Поэтому рекомендовано использовать онлайн сервисы, либо прибегнуть к услугам специализированных компаний..

Последний вариант наиболее приемлем, так как он позволит максимально точно определить параметры оборудования и комплектующих к нему.

Давайте проведем параллели между самыми распространенными на сегодня видами котлов, электрическим и газовым, взяв за основу именно эти требования.

Электрические


  • Котлы этого типа давно прошли проверку временем. Их надежность уже ни у кого не вызывает сомнения. Они доступны по стоимости, компактны, что немаловажно для владельцев небольших помещений. Различают котлы на ТЭНах и электродные. Первые имеют повышенный уровень безопасности и отказоустойчивости, а вторые – отличаются долговечностью.
  • Электрический котел для теплого водяного пола в процессе эксплуатации практически не требует обслуживания, так как устройство работает в автономном режиме. Все что необходимо – задать требуемую температуру: воздуха, если установлен выносной термодатчик, либо теплоносителя. Есть также «умные» котлы, которые можно запрограммировать на регулировку температурного режима в течение суток или даже недели.
  • Монтаж теплого пола с электрокотлом не требует дорогостоящей обвязки, поскольку начальной рабочей температурой теплоносителя в большинстве из моделей считается 25⁰. При подключении нескольких контуров достаточно будет установить только коллектор. Электрокотел не выделяет продуктов сгорания, поэтому его можно устанавливать практически везде, независимо от расположения наружных стен или вентиляционных каналов.

На заметку

Некоторые сложности может вызвать его подключение к сети, так как для него необходимо провести отдельную электропроводку.

К сожалению, при всех своих достоинствах электрокотел поглощает довольно много электроэнергии.  Так что, с учетом высокой стоимости электричества, работа котла обходится в немалые суммы. Стоит отметить также, что от перебоев электроснабжения никто не застрахован, вот почему для подстраховки нередко устанавливают еще резервный – под твердое топливо.

Газовые модели

  • Теплый пол от газового котла по экономичности – полная противоположность электрическому. Особо в этом плане выделяются конденсационные котлы. Тепловая энергия в них получается по интегрированной системе, иначе говоря, основной теплоноситель получает помимо явной энергии, образованной при сжигании топлива, также скрытую, который является результатом процесса конденсации пара, обязательного компонента продукта сгорания.
Явная часть тепла передается по следующей схеме. Теплоноситель, циркулирующий по обменнику, постоянно нагревается за счет тепловой энергии, передаваемой ему посредством дымовых газов. Согласно законам передачи теплоэнергии, газы в это же время будут охлаждаться.

Что же происходит в процессе их охлаждения? Если продукты сгорания охладить до температуры, соответствующей конденсации пара, то последний трансформируется из своего газообразного состояния в жидкое. Именно таким образом и получается скрытая дополнительная тепловая энергия, которая существенным образом отражается на КПД оборудования. Неслучайно производители отмечают в паспорте изделия КПД, равное 110%.

  • Электрокотел и газовый вполне сопоставимы по своему удобству. В моделях с электронным розжигом температурный режим взаимосвязан с заданным от терморегулятора. Иначе говоря, разжигание и гашение горелки происходит в соответствии с необходимым уровнем тепла. Более того, подобное оборудование поддерживает принудительное отведение продуктов сгорания.
Газовые котлы с пьезорозжигом менее функциональны, зато, полностью энергозависимы. Они способны только автоматически поддерживать заданную температуру и отключать подачу газа в экстремальных ситуациях, скажем, когда гаснет пламя горелки. Восстанавливать горение можно только вручную.
  • Посмотрим, как в этом случае происходит подключение теплого пола к котлу.

Прежде всего необходимо обеспечить наличие основных комплектующих. Это:

  • циркуляционный насос,
  • фитинги,
  • вентили (запорные),
  • терморегулятор,
  • шкаф коллекторный.
Процесс подключения проходит в несколько этапов после монтажа теплого пола.
  • Устанавливают оборудование с учетом подвода труб системы от коллектора.

Совет

Для него лучше предусмотреть отдельное помещение. Если монтаж проходит в квартире, правильнее будет для начала проконсультироваться с профессионалом.

  • Далее идет установка коллекторного шкафа, он необходим для обеспечения круговорота воды в магистрали и совмещения обогревательного пола с другими источниками отопления.


  • В коллекторный шкаф заводят две трубы. Одна из них, возвратная, приняв в процессе работы системы охлажденный теплоноситель, вновь направляет его в котел, другая, подающая, отдает горячий теплоноситель в систему. На каждой из них нужно предусмотреть запорный вентиль на случай экстренного перекрытия доступа жидкости.
  • Далее через компрессионный фитинг подсоединяют трубу, выходящую из газового котла к вентилю из металла, затем к последнему подключают вход коллектора. Также через фитинги подсоединяют коллектор и контуры обогревательного пола.
    Вода постоянно перегоняется за счет циркуляционного насоса. Его монтируют на подающей трубе.

Совет

Чтобы регулировать температуру поверхности пола было удобнее, желательно покупать насос с терморегулятором.

Останется только проверить работоспособность системы. Рекомендуем вам воспользоваться для расчетов специальной программой VALTEC. Скачать ее вы можете по ссылке>>.

Для ознакомления с функционалом, посмотрите следующие видео-инструкции:

© 2021 prestigpol.ru

Какой котел для водяного теплого пола будет эффективнее?

Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.

Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.

Главный козырь теплого пола

Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.

Но если выбрать котел для водяного теплого пола, который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.

А теперь об этих представителях по порядку.

Эффективность теплого пола от газового котла

Так как газ у нас с вами является самым популярным видом топлива, с него у начнем. Многие покупают газовые котлы для водяного теплого пола, не задумаясь о том, как потом придется переплачивать.

Как делают многие:

  • Ставят котел
  • Выставляют на нем температуру 45-55 градусов
  • Радуются

Как итог, не замечают, что переплачивают лишние деньги. Из-за чего? Да все просто — обычные газовые котлы достигают максимальной эффективности на максимальных температурах работы. А они равны 70-90 градусам.

Если вы видите гордую цифру от производителя «КПД нашего котла составляет 94%», то имейте в виду, что в паспорте он обязательно укажет, что это относится только к высоким температурам работы. В режиме низкой температуры производительность падает до 80-85%.

Так же низкотемпературная работа газового котла влечет за собой образование конденсата. А это негативно сказывается на сроке службы котла.

Само собой такие котлы можно адаптировать для эффективной работы водяных теплых полов. Для этого конечно придется немного усложнить систему.

В случае, если у Вас комбинированная система теплый пол+радиаторы, то путем подмешивающего модуля, КПД котла можно вывести сразу на максимальный уровень.

И что теперь делать? Не покупать газовые котлы для теплого пола? На самом деле существует вид газовых котлов, которые заточены под работу теплого пола. Зовутся такие котлы конденсационные. Такие котлы получают дополнительную энергию как раз с образующегося конденсата. При низких температурах работы эффективность котла близка к 100%.

Конденсационный котел в разрезе

Тепловой насос.

Платим много, экономим еще больше

тепловой насос

Тепловой насос — это тоже идеальный «котел» для водяного теплого пола. Стоит непомерных денег и окупается неприлично долго. Но способен на низких температурах работы выдавать коэффициент преобразования 1 к 6. То есть из 1 КВт затрачиваемой энергии выдавать 6 КВт тепловой энергии.

Про принцип работы мы писали отдельную статью. Там Вы найдете все секреты работы теплого насоса и почему происходит такое преобразование. Но если коротко, то это устройство способно преобразовывать энергию Земли в тепловую энергию.

Стоит перед покупкой просчитать актуальную окупаемость. Возможно, во время чтения этого материала покупка уже окажется целесообразной.

Нагрев теплых полов электричеством

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Что с остальными котлами?

Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.

Твердотопливные котлы

Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.

Дизельные котлы

Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?

Пеллетные котлы

Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.

Читайте так же:

Водяна тепла підлога від котла або центрального опалення

Поставьте лайк, поблагодарите автора за его труд!

(о центральном отоплении см ниже)

   Водяной теплый пол чаще всего монтируют в системах, где теплонагревателем служит газовый или твердотопливный нагреватель. Если быть точнее, то 50% людей пользуются теплым полом совместно с газовыми котлами, 30%- твердотопливными, и лишь 20%  припадает на электрокотлы и центральное теплоснабжение. Если сравнивать напольное отопление от газового и твердотопливного котла, то здесь преимущество принадлежит именно твердотопливным котлам, но они требуют наличия котельни и доступ к дешевому топливу. Все объясняется тем, что современные  котлы имеют встроенные терморегуляторы, и в отличии от старого котла не будут нагревать воду до предкипящего состояния, а будут держать температуру в пределах комфортных 40-60 °С, что позволит сэкономить до 70% энергоресурсов и денежных средств соответственно.

Узнайте как сделать водяной теплый пол своими руками

В случае с центральным отоплением нужно учитывать давление системы (детальнее ниже)


Можно подключать теплый пол от отопления с помощью трехходового клапана, но коллектор в сборе — значительно лучше


     Но не всегда есть возможность использовать газовый  нагреватель. В этом случае водяной греющий пол можно подключать и от твердотопливного котла. Главной задачей в такой системе будет защита от перегрева, которую обеспечивает специальная автоматика для твердотопливного котла в комплексе с коллекторным блоком водяного теплого пола. Проще говоря, температуру на выходе с котла (зачастую до +80 °С), необходимо превратить на комфортную температуру для водяного греющего пола (до +55°С) . С этой задачей справляется коллекторный блок со смесительным узлом, смешивая горячую воду на подаче с холодной обраткой.

Газовый конденсационный котел экономичнее обычного

        Если Вы решили подключать напольное отопление от газового и твердотопливного котла одновременно (часть пола обогревается газовым котлом, часть- твердотопливным, или один нагреватель исполняет роль аварийного) , основным котлом стоит выбрать тот, который с уверенностью будет бесперебойно функционировать и при этом работать на более дешевом виде топлива, только тогда Вы получите экономию до 70% в сравнении с радиаторным отоплением.

Можно ли подключить радиатор к коллектору? (Читать)

         Также водяной теплый пол подключают от центрального отопления. Но здесь стоит учесть несколько нюансов, таких как обязательное разрешения от эксплуатационной службы (ЖКХ) и соблюдения всех норм, для избегания потери напора в отопительной системе. В случае как и с твердотопливным котлов, в центральной системе отопления температура теплоносителя может достигать +75 °С, в то время как температура теплого пола35-55°С. Если все разрешения получены, водяной теплый пол обязательно подключается через распределительный коллектор 1″, а внешний диаметр трубы не может превышать 16 мм. И самое главное- в многоэтажном доме водяной греющий пол от центрального отопления должен выполнять квалифицированный специалист, который вместе с эксплуатационной службой подпишет акты выполненных работ.

Котельное оборудование стоит подбирать с автоматикой

Солнечные коллекторы позволят сильно сэкономить на отоплении даже зимой:

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
    6. Показать больше
  6. Во сколько обойдется отопление теплым полом в месяц
  7. Водяной теплый пол в деревянном доме
  8. Водяной теплый пол под ламинат. Стоит ли?
  9. Водяной теплый пол. Преимущества и недостатки.
  10. Время монтажа теплого пола. Сколько займет?
  11. Выбор электрического и водяного теплого пола
  12. Где установить гребенку или коллектор теплого пола?
  13. Для какого теплого пола подходит инфракрасная пленка?
  14. Для чего нужен кислородный барьер?
  15. Для чего нужен насос в коллекторе?
  16. Для чего нужна демпферная лента в теплом полу
  17. Для чего нужны расходомеры в теплом полу?
  18. Зачем нужны расходомеры, смесительный узел и евроконус?
  19. Как выбрать мощность теплого пола
  20. Как выбрать нагревательный мат теплого пола
  21. Как выбрать насос для водяного теплого пола?
  22. Как выбрать насос теплого пола. База насоса
  23. Как делать первое включение теплого пола?
  24. Как дешево, экономно сделать теплый пол?
  25. Как заменить датчик теплого пола если он замурован?
  26. Как купить надежный теплый пол?
  27. Как надежны терморегуляторы? Ремонт и замена регулятора
  28. Как отличить стержневой теплый пол от подделки?
  29. Как подключить датчик теплого пола?
  30. Как проверить роботу монтажников по теплому полу?
  31. Как работает система водяного теплого пола? Принцип работы
  32. Как рассчитать количество контуров гребенки?
  33. Как рассчитать количество контуров коллектора?
  34. Как рассчитать количество трубы на квадратный метр?
  35. Как рассчитать материалы на водяной теплый пол?
  36. Как сделать теплый пол если нельзя сделать стяжку!?
  37. Какая должна быть стяжка для теплого пола
  38. Какие бывают виды теплого пола?
  39. Каким должен быть бетон и стяжка теплого пола?!
  40. Какого цвета выбрать трубу теплого пола?
  41. Какое напольное покрытие можно использовать для теплого пола?!
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какой должна быть температура теплого пола
  45. Какой кабель подходит под плитку, а какой в стяжку?
  46. Какой котел лучше использовать для теплого пола?
  47. Какой крепеж используется в водяных теплых полах
  48. Какой теплый пол лучше выбрать под плитку?!
  49. Какой теплый пол лучше? Какой выбрать водяной или электрический
  50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  51. Какую подложку для теплого пола выбрать?
  52. Калькулятор теплого пола
  53. Когда целесообразен монтаж водяного теплого пола ?
  54. Контура теплого пола, какие бывают?
  55. Куда девать остаток нагревательного кабеля . Можно ли резать?
  56. Латунь или нержавейка? Какая гребенка лучше?
  57. Лучшие водяные теплые полы и их рейтинг
  58. Лучшие электрические теплые полы и их рейтинг!
  59. Маты с бобышками для водяного теплого пола. Что это?
  60. Минусы и недостатки водяного теплого пола
  61. Можно ли … теплый пол? Ответы!
  62. Можно ли подключить радиатор к коллектору?
  63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  64. Монтаж
  65. Монтаж ламината на теплый пол своими руками
  66. Монтаж стержневого теплого пола?
  67. Монтаж электрического и водяного теплого пола своими руками
  68. Обзор стоимости теплых полов за м2, стоимость монтажа
  69. Основание под водяной теплый пол. Виды и способы укладки.
  70. Основные составляющие водяного теплого пола.
  71. Особенности конструкции бойлеров Ento
  72. Отличие двужильного от одножильного нагревательного кабеля?
  73. Отличие механического терморегулятора от программируемого
  74. Отличие сплошной пленки от классической полосочной?
  75. Отопление дома теплым полом. Стоит ли?
  76. Отопление теплым полом
  77. Отчет об отправке
  78. Официальный сайт теплого пола
  79. Перегревается ли стержневой теплый пол?
  80. Плиточный клей для теплого пола, какой использовать?
  81. Плюсы и минусы электрических и водяных теплых полов
  82. Подключение электрического и водяного теплого пола
  83. Подложка под водяной теплый пол. Для чего она нужна?
  84. Почему мат теплого пола, не кабель?
  85. Почему электрический теплый пол не греет
  86. Правильный водяной и электрический теплый пол
  87. Правильный шаг укладки водяного и электрического теплого пола
  88. Преимущества водяного теплого пола перед радиаторным отоплением.
  89. Преимущество стержневого теплого пола
  90. Прогреет ли теплый пол 5-6 см стяжки?
  91. Проектные работы
  92. Расчет теплого пола водяного и электрического
  93. Ремонт нагревательного кабеля теплого пола
  94. Ремонт электрического и водяного теплого пола
  95. С чего состоит система водяного теплого пола
  96. Система водяных и электрических теплых полов
  97. Система управления водяным теплым полом. Что такое сервопривод?
  98. Сколько потребляет нагревательный кабель? Его мощность.
  99. Сколько потребляет теплый пол?
  100. Сколько энергии потребляет пленочный теплый пол?
  101. Способен ли терморегулятор экономить электричество?
  102. Справочная
  103. Стандартная пленка Felix Excel и ее конструкция
  104. Стоит ли экономить на терморегуляторе?
  105. Схема укладки теплого пола
  106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  109. Теплоизоляция под плитку для теплого пола
  110. Теплые полы в гипермаркете
  111. Теплый пол 27 ua или 24 на 7, длительность работать?
  112. Теплый пол без стяжки
  113. Теплый пол в бане и сауне, как реализовать?
  114. Теплый пол в ванной и санузле. Как реализовать?
  115. Теплый пол в ванную электрический и водяной
  116. Теплый пол в стяжку водяной и электрический
  117. Теплый пол в частном доме
  118. Теплый пол и его эпицентр температуры
  119. Теплый пол из металлопластиковых труб
  120. Теплый пол на балконе и лоджии. Как осуществить?
  121. Теплый пол на кухне. Где можно размещать?
  122. Теплый пол от печки или камина, как сделать?
  123. Теплый пол от Розетки
  124. Теплый пол от центрального отопления или котла
  125. Теплый пол под деревянный пол
  126. Теплый пол под ковролин
  127. Теплый пол под ламинат
  128. Теплый пол под линолеум
  129. Теплый пол под линолеум на деревянный пол
  130. Теплый пол под плитку
  131. Теплый пол своими руками
  132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  133. Терморегулятор водяного теплого пола. Какой выбрать?
  134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  135. Труба для теплого пола 16 диаметра
  136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  137. Укладка теплого пола, как осуществить? Как правильно сделать
  138. Управление теплым полом. Какие бывают системы?!
  139. Устройство теплого пола водяного и электрического
  140. Утепление и подложки под теплый пол
  141. Чем гребенка отличается от коллектора?
  142. Чем зафиксировать трубу теплого пола?
  143. Чем и как закрепить нагревательный кабель теплого пола
  144. Чем отличается нагревательный мат от кабеля?
  145. Что лучше водяной теплый пол или электрический?
  146. Что подобрать для теплого пола без стяжки?
  147. Шаг укладки теплого пола электрического и водяного?! Расчет
  148. Электрический теплый пол плюсы и минусы
  149. Консультация
  150. Тестовая статья
  151. Доставка и оплата
  152. Сотрудничество теплый пол оптом
  153. Документация
  154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  155. Как сделать замер площади под теплый пол самостоятельно?
  156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  157. Связаться с нами

Повышенная производительность котла с теплым полом

Существует больше вариантов, чем когда-либо, когда дело доходит до отопления, но в большинстве домов по-прежнему используется газ, масло или сжиженный газ. Один из способов повысить эффективность работы современного конденсационного котла — подключить его к системе водяного теплого пола.

Но какой котел для теплого пола самый лучший и на какую температуру его нужно выставлять?

Требования к котлу теплого пола

UFH будет эффективно работать с комбинированными, системными, обычными газовыми, масляными, сжиженными газами и конденсационными котлами.

По данным Energy Saving Trust, на бойлеры приходится около 60% годовых счетов за электроэнергию. Заменив старый газовый котел высокоэффективным конденсационным котлом класса А и улучшив контроль отопления, домовладельцы могут сэкономить до 300 фунтов стерлингов в год. Использование лучшего бойлера для теплого пола также может значительно сократить выбросы углекислого газа.

Качество конструкции системы является ключом к хорошей производительности при объединении полов с подогревом и бойлером. Nu-Heat всегда принимает во внимание такие элементы, как существующая изоляция и параметры потерь тепла.Это гарантирует не только получение желаемого количества тепла, но также экономичность и эффективность системы.

Какой самый лучший котел для теплого пола?

Нет лучшего бойлера для теплого пола, потому что UFH хорошо работает со всеми современными конденсационными котлами.

Если вы хотите действительно добиться максимальной эффективности за счет низких температур подачи напольного отопления, обратите внимание на воздушные тепловые насосы. Тепловые насосы — это низкоуглеродистый источник тепла, который невероятно эффективен при низких температурах подачи.Вот почему они так хорошо сочетаются с теплыми водяными полами с подогревом.

Использование конденсационных котлов с теплым полом

«Полы с подогревом» могут помочь максимально повысить эффективность конденсационных котлов.

Вот почему конденсационный котел хорошо сочетается с полом с подогревом:

  • Конденсационные котлы утилизируют в максимально возможной степени отходящее тепло, которое обычно выбрасывается в атмосферу из дымохода обычного котла. В процессе сгорания в котле топливо сочетается с кислородом из воздуха, но наряду с выделением тепла присутствуют побочные продукты — углекислый газ и вода.
  • Вода находится в форме пара; пар, выходящий из дымоходов многих старых котлов. Критическая температура называется «точкой росы»; это когда пар конденсируется в жидкость. Конденсация выделяет из пара значительное количество скрытой тепловой энергии, что приводит к повышению эффективности.

Для того, чтобы котел работал в конденсационном режиме, температура обратной линии системы отопления должна быть ниже точки росы (53 ° C). Радиаторы, размеры которых традиционно рассчитаны на расчетную температуру подачи около 70 ° C, с температурой возврата 60 ° C, находятся за пределами диапазона конденсационных котлов, поэтому не могут максимально использовать его возможности.

Для теплого пола требуется температура подачи 50 ° C и обратка 40 ° C, поэтому использование UFH с конденсационным котлом идеально подходит для использования этого преимущества.

Как выбрать размер бойлера для теплого пола?

Размер вашего бойлера будет зависеть от того, насколько хорошо утеплено имущество, и требуемой тепловой мощности от теплого пола.

Если вы не уверены, какой размер котла лучше всего подходит для проекта теплого пола, свяжитесь с нашей службой поддержки клиентов.

Какой котел использовать с теплым полом или радиаторы?

Подключение теплого пола к котлу может обеспечить лучшую энергоэффективность, чем радиаторная система. Это также освобождает пространство на стенах и обеспечивает более комфортное и равномерное тепло.

Полы с подогревом эффективны, потому что вся площадь пола намного больше, чем у радиатора, что позволяет снизить температуру подачи для достижения той же температуры в помещении.

Там, где радиатор может быть нагрет до 60–75 ° C, теплые полы часто могут достичь такой же производительности при работе всего лишь при 50 ° C, что позволяет котлу работать в конденсационном режиме.Это также означает меньший износ котла.

UFH производит лучистое тепло, а не конвективное тепло, связанное с радиаторами, поэтому он дает совершенно другой температурный профиль. Тепло поднимается от пола, нагреваясь снизу вверх, а не переносится конвекционными потоками и нагревает комнату сверху вниз. Это означает, что UFH предлагает идеальный профиль комфорта — теплые ноги и холодная голова.

Узнайте больше о полах с подогревом и радиаторах в нашем специальном сообщении в блоге.

Подходит ли мне теплый пол?

Полы с подогревом легко установить в широком диапазоне сценариев, независимо от того, строите ли вы собственный дом или приступаете к проекту ремонта.

Система лучистого теплого пола. Лучшие котельные системы лучистого отопления

1. Что мне нужно?

Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла.Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в размере 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.

Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но также вынуждает ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что стоит больших денег.

Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.

2. Как рассчитать потери тепла?

Попросите вашего архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.

Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».

Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.

Тип изоляции и климатическая зона

(Обратите внимание: мы настоятельно рекомендуем вам выполнить расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)

1) Отсутствие изоляции на стенах, потолках и полах; нет штормовых окон; окна и двери подходят свободно …. от 60 до 100 БТЕ на кв. Ft.

2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции в полах над проходами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв.Ft.

3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. от 29 до 35 БТЕ на кв. Ft.

4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно герметизирована во время строительства …. 20-25 БТЕ на кв. Ft.

5) SIP или защищенный от земли дом с небольшой экспозицией; Окна заполнены аргоном и изолированы R40 +…. от 10 до 15 БТЕ на кв. Ноги.

Климатическая зона

Тепловая пл. Кадры по климатической зоне для дома до 1970-х годов

Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут

Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут

Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут

Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут

Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут

Расчетная температура вне помещения

Расчетная наружная температура (ODT), также обозначаемая как 2. Расчетная дневная температура 5% — это не самый холодный день, а температура, которая достигается в 97,5% случаев.

Примеры:

ODT Chicago = — 8 градусов F

ODT Денвер = 1 градус F

ODT Миннесота = -12 градусов F

ODT Вашингтон = 17 градусов F

Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:

2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =

35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка

Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.

87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка

3. Существующая система отопления

Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:

1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц фактическая мощность

2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.

Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить общее представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о ваших требованиях, мы сможем предоставить вам ценовое предложение.

Лучшим бойлером для лучистого тепла, как правило, является настенный конденсационный котел с малой массой. Почему? Хорошо, потому что радиант работает на более низком уровне, и это позволит конденсационному настенному котлу работать более эффективно, чем при более высоких температурах.

4. Способы установки Radiant PEX на существующий пол

Трубы PEX под полом — обычно под паркетом или плиточным полом

PEX In Floor — Обычно в заливном цементе

PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass

5. Лучистая плита на уровне

Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими тепловыми потерями PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах.

При расчете общей длины трубок вам потребуется разделить любую область промежутка 6 дюймов на 0,5, любую область промежутка 9 дюймов на 0,75 и любую область промежутка 12 дюймов на 1. Это даст вам общую длину PEX, необходимый в плите. Вам нужно будет добавить длину трубок, необходимую для доступа к коллектору pex.

Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.

6. Установка трубки PEX

При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших монтажников излучающих систем стараются ограничить длину петель трубопровода до 300 футов.

Существует множество правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.

Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.

Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.

Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах

7.Изоляция

Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.

Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.

Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и склеивают между собой (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопластовые плиты размером 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.

8. Вот примерное, сколько будет стоить

Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.

Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов

Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
(Это лучшие бойлеры для лучистого тепла, поскольку вы можете использовать более низкую температуру, что даст вам более высокую эффективность)

Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов

Контроль за зоной: 250 долларов США. 00 шт. зона

Плита на уровне Radiant: 1,20 доллара за квадрат

Wood Underfloor Radiant: 1,70 доллара за квадрат

Радиаторы Myson: 260 долларов за 5000 BTU

Люди считают, что лучистое отопление имеет превосходные экономические преимущества и преимущества. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!

Полы с подогревом | Центр устойчивой энергетики

Системы теплого пола могут работать с использованием большинства видов топлива для отопления, а это значит, что этот вариант можно рассмотреть для большинства домов.


В отличие от центрального отопления с радиаторами, которые в основном нагревают воздух, который затем движется по дому (так называемая конвекция), напольное отопление обеспечивает сочетание тепла, излучаемого от пола, и конвекционного тепла, создавая комфортную и постоянную температуру между полом и потолком.

«Мокрые» системы теплого пола

Мокрые системы могут работать с использованием обычного газового, жидкого или твердотопливного котла или котла, работающего на биомассе. Также можно использовать другие возобновляемые технологии, в частности тепловые насосы, которые более эффективны при более низких температурах, при которых работают системы напольного отопления.

Во влажных системах нагретая вода циркулирует по трубам из армированного полиэтилена, обычно с отдельными контурами для разных помещений или зон. Каждый контур подключен к блоку управления (называемому коллектором), который имеет регулирующие клапаны и термостат, поэтому разные комнаты могут нагреваться до разных температур и в разное время, сводя к минимуму ненужное потребление энергии. Когда в помещении достигается желаемая температура, термостат подает сигнал клапану на коллекторе, чтобы закрыть контур в этой комнате, пока температура не начнет снова падать.

«Сухие» системы теплого пола

В сухом напольном отоплении используются электрические провода, которые нагреваются при подаче электричества, и будут либо поставляться в виде готовых матов, либо терять провода, которые необходимо установить. Сухие полы с подогревом также следует подключать к индивидуальным комнатным термостатам, чтобы каждую комнату или зону можно было регулировать независимо.

Электрические полы с подогревом часто предпочтительнее для существующих построек, поскольку их проще установить, чем водопроводные трубы, и они также могут уместиться в более неудобных местах.Кроме того, он, вероятно, будет более отзывчивым, чем влажные системы, поэтому быстрее нагреет комнату. Однако электричество в качестве топлива для отопления значительно дороже, чем что-то вроде газа, поэтому вполне вероятно, что эти системы будут дороже в эксплуатации.

Установка полов с подогревом

Существует три основных типа влажных полов с подогревом (чтобы увидеть их, щелкните эскизы под основным изображением вверху):

1) Сплошные полы
Это обычный выбор для новых- строит или более крупные проекты ремонта.Полы с подогревом являются постоянными, так как они встроены в бетонные полы или стяжку. Сначала укладывается изоляция, затем трубы укладываются по определенному шаблону перед заливкой бетона или стяжки. Поверх него можно укладывать многие виды отделки пола, в том числе дерево, камень, плитку или винил (также ковер, хотя необходимо тщательно продумать, чтобы он не подвергался воздействию тепла или не изолировал его).

2) Подвесные полы
Система обогрева вставляется между балками или балками подвесного деревянного пола с соответствующей изоляцией внизу.Трубы обычно прокладываются в кожухе из шпунтованной доски, что позволяет устанавливать сверху ряд напольных покрытий с теми же соображениями, которые описаны (выше).

3) Плавающие полы
Это самый быстрый в установке тип теплого пола, который можно использовать над существующим массивным или деревянным полом, поэтому он идеально подходит для ремонта. Однако уровень пола можно было значительно поднять. Здесь трубы вставляются в предварительно отформованные тепловые пластины, которые входят в пазы в изоляции.

Стоимость

Стоимость установки может сильно различаться в зависимости от того, выберете ли вы сухую или водную систему, от количества комнат, которые вы хотите отапливать, от того, вписываете ли вы новый дом, пристройку или старое здание , и какое у вас напольное покрытие.

Цены на раскатные маты для электрического обогрева пола начинаются примерно от 180 фунтов стерлингов за 10 м2, плюс затраты на изоляционную плиту, напольное покрытие и средства контроля отопления. Этот тип системы теплого пола — вариант для опытного мастера по дому, который поможет снизить расходы.Цена на установку «мокрой» системы может варьироваться в зависимости от таких факторов, как то, находится ли обогреваемое вами помещение на первом этаже или насколько близко к котлу. Однако это почти наверняка будет дороже, чем укладка электрических матов для «сухой» системы. Рекомендуется сначала поговорить с инженером, чтобы он помог вам решить, будут ли работа и стоимость системы недопустимыми для вашего дома.

Плюсы, минусы и рекомендации

Полы с подогревом обычно нагреваются и охлаждаются гораздо дольше, чем традиционные радиаторы.Отчасти это происходит из-за накопления тепла (так называемой тепловой массы) стяжки или бетона, в которые заделано большинство систем пола. Кроме того, вода в системах влажных полов холоднее, чем вода в радиаторах, потому что тепло распределяется по большей площади поверхности. Чтобы система обеспечивала достаточное количество тепла и была рентабельной, очень важно обеспечить хорошую изоляцию и защиту от сквозняков, чтобы минимизировать потери тепла и сократить время нагрева.

Полы с подогревом обычно подходят для домов, где люди проводят большую часть дня, так как время задержки, описанное выше, означает, что отопление лучше всего оставить на низкой температуре в течение более длительного периода времени.Если люди находятся дома только утром и вечером, одной системы подогрева пола может быть недостаточно для обеспечения достаточного тепла. Если полы с подогревом не имеют накопителя тепла и покрыты только такими поверхностями, как дерево или винил, которые быстрее реагируют на изменения температуры, то это может быть решением; но имейте в виду, что эксплуатационные расходы, вероятно, будут выше, поскольку у вас нет такого преимущества, как накопитель тепла, который помогает поддерживать и уравновешивать комнатную температуру.

Эксплуатационные расходы будут значительно варьироваться в зависимости от того, какое топливо вы используете для обогрева системы, какое напольное покрытие используется и насколько хорошо изолирован дом.Электричество будет самым дорогим, за ним последуют другие виды топлива, но есть способы снизить эксплуатационные расходы, если вы можете рассмотреть возможность использования возобновляемых источников энергии.

Хотите стать экологичным?

Воздушные или наземные тепловые насосы особенно эффективны при использовании с влажным напольным отоплением, поскольку тепловые насосы рассчитаны на то, чтобы их оставлять включенными на длительное время, а также нагревают воду до более низкой температуры, чем теплые полы. Вы даже можете комбинировать это с солнечными батареями, поскольку тепловым насосам все еще требуется электричество для работы.Появление постоянно улучшающихся вариантов хранения аккумуляторов сделало бы это более эффективным, поскольку новые солнечные батареи могут «изучить» ваши модели потребления и накапливать любое излишнее солнечное электричество, используя его для питания насоса, когда электричество не вырабатывается. Эти батареи также можно настроить на зарядку от сети в непиковое время, если у вас тариф Эконом 7 или 10. Это резко снизит (а в некоторых случаях и устранит) эксплуатационные расходы на полы с подогревом и значительно улучшит воздействие собственности на окружающую среду.См. Наши информационные бюллетени по тепловым насосам и аккумуляторным батареям.

Фото: Colin PDX. Воспроизведено в Creative Commons

Как водонагреватель экономит деньги в вашей системе лучистого отопления

Используйте водонагреватель для теплого пола

вместо бойлера

Многие люди используют водонагреватель вместо бойлера для лучистого теплого пола, потому что он СТОИТ МЕНЬШЕ . Водонагреватель таким образом экономит деньги. Конечно, стоимость важна, но есть и много других важных факторов.

A Высококачественный водонагреватель более энергоэффективен и более безопасен для окружающей среды. Качественные водонагреватели будут изготовлены из нержавеющей стали на долгие годы безаварийной эксплуатации . Важно отметить, что этого нельзя сказать о дешевых водонагревателях низкого уровня.

Лучистое отопление пола работает на теплой воде. Бойлеры спроектированы для приготовления очень горячей воды для радиаторов. Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы они могли обеспечивать воду более низкой температуры без повреждений.Многие котлы подвержены «холодному шоку», когда при запуске возвращается большое количество воды комнатной температуры, если не будут добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОГУТ ИСПОЛЬЗОВАТЬСЯ В КОМБИНАЦИИ ДЛЯ ОБРАБОТКИ КОСМИЧЕСКОГО ТЕПЛА И ГОРЯЧЕЙ ВОДЫ ДЛЯ ДОМА

Но водонагреватели с самого начала спроектированы для работы при более низких температурах. Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры.Бойлеры созданы для кипения, и они не конденсируются так же хорошо, как агрегат, который спроектирован для работы при низких температурах.

Водонагреватель не должен использоваться как дешевое средство. Radiantec рекомендует водонагреватели только в том случае, если они будут высокоэффективными агрегатами из долговечных материалов и если они будут достаточно мощными для работы.

Водонагреватель Polaris — один из таких примеров. Он полностью выполнен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать тепло помещения и горячее водоснабжение.

В Radiantec мы ищем агрегаты с большим затопленным дымоходом и агрегаты с пластиковой трубой. В этом случае почти все тепло уходит в систему отопления и мало тепла теряется в дымоходе . Выхлоп настолько крут, что не может плавить пластик.

Дополнительным преимуществом является отсутствие необходимости в дымоходе с пластиковыми вентиляционными отверстиями. Прямая вентиляция возможна с помощью высокоэффективных агрегатов, и это экономит деньги.

Мой друг-сантехник верит в водогрейный котел, но мы использовали водонагреватель Polaris, и наша система работает отлично.Ах да, мы сами установили.

Рик, Массачусетс

ДИСКУССИЯ НА ОКРУЖАЮЩУЮ СРЕДУ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И НАСКОЛЬКО ЭТО ВЫГОДНО?

Всякий раз, когда вы сжигаете углеводород, такой как газ или масло, вы получаете тепло (а это то, что вам нужно), а также углекислый газ и воду в виде пара. Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы являются загрязнителями, которые наносят серьезный вред окружающей среде в виде глобального потепления и кислотных дождей. Загрязнение воздуха также вызывает ежегодно тысячи смертей и инвалидностей от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно спускаются в канализацию вместо того, чтобы загрязнять воздух.

Но большинство котлов и водонагревателей недостаточно эффективны, чтобы конденсировать дымовые газы до воды. Эта ограниченная эффективность преднамерена.Большинство бойлеров и водонагревателей ржавеют или иным образом подвергаются коррозии, если внутри них образуется конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для лучистого напольного отопления.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь, чтобы получить дополнительную информацию о необходимости энергосбережения и защиты окружающей среды.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь мы должны отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво». Вы должны учитывать источник при оценке комментариев тех, кто получает прибыль от продажи котлов . Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами и просто является лучшим способом выполнения работы. Щелкните здесь, чтобы получить дополнительную информацию о системах Radiantec и соответствии нормам.

Электрические котлы для отопления — радиаторы или теплые полы — Flexiheat UK

Электрические отопительные котлы, работают как все отопительные котлы — электрический котел нагревает воду, которая затем циркулирует по подающему и обратному трубопроводу либо к радиаторам, либо к теплый пол системы, и поэтому часто называется котлом центрального отопления.Единственная разница между этими типами котлов заключается в том, что они работают на электричестве, а не на газе или мазуте.

Что такое электрический котел отопления?

Электрический отопительный котел вырабатывает тепло с помощью погруженных в воду электронагревательных элементов. Электрические отопительные котлы высокоэффективны благодаря своему КПД, который очень близок к 100%. Их легко установить как в новых домах или квартирах, так и при ремонте старых домов, поскольку их нужно только подключить к системе центрального отопления и электросчетчику.В отличие от газовых или масляных котлов, они не производят никаких продуктов сгорания и, следовательно, не образуют дымовых газов или дыма, что означает отсутствие системы дымоудаления для установки, что приводит к снижению затрат на установку.

Достоинства и недостатки электрокотлов для отопления

  • Монтаж: достаточно простой, а зачастую и очень быстрый по времени. Эти электрические отопительные котлы могут быть смонтированы на стене (наиболее распространены) или на полу и очень компактны, что позволяет разместить их там, где вам нужно.
  • КПД: эти отопительные котлы с электрическим приводом представляют собой эффективную систему, которая имеет КПД, близкий к 100%, и позволяет быстро отапливать дом или квартиру.
  • Безопасность: нет опасности взрыва или отравления угарным газом, которое может привести к смерти.
  • Техническое обслуживание: электрический отопительный котел требует минимального технического обслуживания и не является обязательным по сравнению с газовыми котлами в собственности домовладельца — это обеспечивает низкие затраты на техническое обслуживание, если таковые имеются.
  • Компактная электрическая система отопления: эти котлы центрального отопления компактны, они монтируются на стену и, в отличие от масляного котла, вам не потребуется дополнительное пространство для хранения топлива для котла в баке, что исключает возможность появления масла. разлив или запах, связанный с маслом.
  • Экологическое отопительное решение? — если вы используете электричество, произведенное из возобновляемых источников энергии, таких как солнечные фотоэлектрические / фотоэлектрические панели, ветряные турбины или электричество, генерируемое волнами / водой, то можно сказать, что вы не вносите CO2 в окружающую среду и, таким образом, получаете CO2-нейтральный нагрев. система. Этого нельзя сказать о газовом или масляном котле, поскольку оба они выбрасывают CO2 в окружающую среду.
  • Изменения в законодательстве — Сейчас идет речь о запрете газового отопления в новых домах к 2025 году подробнее здесь.Законодательство вполне может заставить людей перейти на электрические котлы.
  • Обратная сторона — цена на электроэнергию: в настоящее время она дороже, чем газ и мазут, будет ли она ниже в относительном выражении в будущем из-за стремления к возобновляемым источникам энергии. энергия- кто знает?

Электрический котел Отопительные системы

Эти электрические котлы для отопления являются одним из самых простых и экономически эффективных решений для центрального отопления. Они также идеально подходят для отопления квартир или домов, где нет или ограничены возможности прокладки системы дымохода / дымохода, например, в зданиях исторической ценности или каменных домах.Кроме того, электрические отопительные котлы являются идеальным решением для отопления АЗС, где из соображений и требований безопасности следует использовать только огнестойкое оборудование. Они также очень хорошо подходят для отопления загородного дома и котла на колесах.

Мы производим полный диапазон тепловой мощности от 0,5 кВт до 45 кВт. Эти электрические водогрейные котлы центрального отопления могут питаться от однофазного электричества мощностью до 15 кВт, а затем и до 45 кВт, которые им потребуются. трехфазное электроснабжение.Полную информацию об ассортименте можно найти на нашей специальной странице продукта здесь —

Electric Boilers / Electric Central Heating Boilers – 0.5kW to 45kW Output

Электрические мокрые котлы центрального отопления от Flexiheat UK

Electric отопительные котлы для теплого пола?
Нам часто задают вопрос: можно ли использовать электрический бойлер для теплого пола? Быстрый и простой ответ — да — наши электрические бойлеры могут нагревать воду центрального отопления от нуля до 80 градусов по Цельсию.В большинстве систем напольного отопления температура подачи составляет 35-60 ° C, в зависимости от тепловых потерь от собственности или здания. Если система теплых полов работает с термостатическими смесительными клапанами, то обычно используется температура 45 ° C для стяжных полов и 55 ° C для деревянных подвесных и плавающих полов.

Электрические котельные системы центрального отопления — Великобритания и Ирландия

Если вам потребуется дополнительная помощь с нашими электрическими котлами центрального отопления , электрическими котлами / для отопления или любым из наших продуктов, пожалуйста, нажмите здесь, чтобы связаться с нами по электронной почте или позвоните нам прямо по телефону 01202 822221

Как работает система водяного отопления? — Котлы для нагрева воды | Поставщики оборудования для водяного отопления

Гидравлическое отопление красиво в своей простоте.Гидравлическая система просто нагревает воду и направляет ее по герметичным трубам к радиаторам по всему дому. Герметичную систему можно также использовать для обогрева полотенцесушителей, плит пола и даже бассейнов в любом месте, где это необходимо.

Hydronic Heating нагревает воду у источника с помощью сверхэффективных газовых котлов. После использования вода возвращается для повторного нагрева через систему рециркуляции. Эта «отопительная» система отделена от горячего водоснабжения дома. Панельные радиаторы работают как «излучатели тепла» в каждой комнате, отталкивая естественное лучистое тепло, которое распространяется равномерно.Радиаторы можно отрегулировать индивидуально, чтобы обеспечить максимальный комфорт в каждой комнате, в жилых помещениях может быть теплее, чем в спальнях. В отличие от систем центрального отопления с принудительной подачей воздуха, в них отсутствуют частицы, переносимые воздухом, что обеспечивает полное отсутствие пыли и аллергенов, что делает его идеальным для лечения таких заболеваний, как астма.

Современные технологии гидроники позволяют доставлять тепло точно в нужное время и в нужное место. Возможны несколько конфигураций системы, каждая из которых способна удовлетворить точные требования к комфорту своего владельца.Некоторые из них могут быть такими же простыми, как водонагреватель резервуарного типа, подключенный к петле из гибких пластиковых трубок для обогрева пола в ванной. Другие могут использовать два или более котла, работающих поэтапно, выделяя свое тепло через ряд излучателей тепла. Этот же котел (-ы) может также обеспечивать горячее водоснабжение здания. Они могут даже обогреть бассейн или растопить снег, падающий на подъездную дорожку. Хорошо спроектированные и правильно установленные гидравлические системы обеспечивают непревзойденный комфорт и топливную экономичность на протяжении всего срока службы здания.

Гидравлические системы, которые передают большую часть тепла за счет теплового излучения, уменьшают стратификацию температуры воздуха и, таким образом, уменьшают потери тепла через потолки. Комфорт часто можно поддерживать при более низких температурах воздуха, когда пространство обогревается лучистым излучением. Это ведет к дополнительной экономии энергии. Зонированные гидронные системы позволяют поддерживать в незанятых помещениях более низкие температуры, что также снижает потери тепла и снижает расход топлива.

Лучшие бытовые котлы для теплого пола 2021

Вот список лучших бытовых котлов для систем лучистого теплого пола.Список начинается с моделей с более низким коэффициентом полезного действия и простирается до высокоэффективных котлов излучающего теплого пола.

  • Газовый котел Weil-McLain CGi серии 3
  • Бесподобный котел MI серии
  • Газовый котел New Yorker CGS-C
  • Buderus G234X Газовый котел
  • Peerless WB-90 Масляный котел
  • Utica Boiler UB90-100 IV Газовые котлы серии
  • Navien NHB Газовый котел безрезервуарный
  • Лаарс Талисман FT
  • Газовые котлы CHS с наклонным ребром

Технические характеристики, особенности и стоимость каждой модели обсуждаются отдельно.

Если вы новичок в котельных системах, возможно, вам понравится наше подробное руководство по покупке котлов, в котором обсуждаются типы котлов, их производительность, стоимость и выбор котла, подходящего для ваших нужд.

Лучшие котлы с подогревом полов

Мы включили советы по выбору котла, который лучше всего подходит для ваших целей.

Примечание: В литературе по котлам термин MBH используется для обозначения 1000 БТЕ / час. Котел мощностью 100 Мб / ч потребляет 100 000 БТЕ / час.

Вот лучшие котлы для лучистого теплого пола от наименее эффективных до самых высоких.Как правило, чем ниже КПД, тем ниже стоимость котла, но тем выше будут эксплуатационные расходы. И наоборот. Это компромисс, как если бы вы сравнивали 80% -ные печи с 90-97% -ными печами.

Газовый котел Weil-McLain серии CGi 3

Это традиционный напольный котел типа «рабочая лошадка» в виде резервуара, построенный из чугуна там, где он больше всего необходим. Его КПД находится в среднем диапазоне, но это один из самых надежных и долговечных котлов на рынке.Они предназначены для домашнего и легкого коммерческого использования. Котлы CGi Series 3 производятся в США.

Характеристики: Котлы серии CGi, также называемые котлами Weil McClain Gold Series, представляют собой водогрейные котлы. Он выпускается в 7 моделях с диапазоном производительности от 50 до 233 МБ / ч на входе. Они идеально подходят для систем отопления любого размера, от обслуживания одной или двух комнат до целого большого дома.

КПД составляет от 82,7% AFUE до 85,1%. Котлы, работающие на природном газе (NG) и пропане (LP), доступны во всех типоразмерах.Требуется термостат на 24 В.

Внутренняя конструкция из чугуна со стальным основанием для исключительной прочности. Котлы Weil McClain CGi могут быть установлены с естественной или прямой вытяжкой.

Цена: Цена котла Weil McLain CGi Series 3 составляет от 1700 до 3100 долларов за единицу. Расходные материалы для установки и рабочая сила оплачиваются отдельно.

Weil McLain производит 10 серий котлов, включая безбакклерные и комбинированные котлы, которые могут использоваться в системах водяного / водяного теплого пола.Просмотрите их все в нашем Руководстве по покупке котла Weil McLain с характеристиками, функциями и ценами.

Лучше всего подходит: Этот котел вам понравится, если вы предпочитаете более низкую первоначальную стоимость агрегата без конденсации и хотите надежный традиционный котел вместо безбакерного котла.

Разница между конденсационными и неконденсирующими котлами объясняется в нашем Руководстве по покупке котлов.

Peerless Boiler Газовый котел MI серии

Бесподобный котел серии MI сопоставим с серией Weil McLain CGi.Внутренняя конструкция выполнена из чугуна, а КПД очень хорош для газового котла без конденсации. Это котел 35 лет в обслуживании.

Характеристики: КПД этой серии составляет 82% AFUE для самых больших котлов и 85% для моделей меньшего размера. Производится в газовых котлах, работающих на сжиженном и природном газе. Пропановые котлы стоят на 200-300 долларов дороже, чем варианты, работающие на природном газе.

Система производит горячую воду, а не пар. Установки укомплектованы — дополнительное оборудование не требуется — и готовы к подключению к вашей системе водяного теплого пола.

Семь (7) моделей котлов серии PB / Peerless Boiler MI, от MI-03 до MI-09, в диапазоне от 70 до 260 МБ / ч с шагом 35 МБ / ч. На любой размер системы водонагревательного теплого пола найдется своя котельная.

В нашем обзоре бесподобных котлов содержится подробная информация обо всех сериях, включая безрезервуарные и традиционные котлы, их мощности, эффективности, гарантиях и стоимости.

Цена: Стоимость котлоагрегата от 1875 до 4300 долларов. Установка и необходимые принадлежности оплачиваются отдельно.

Best Fit: Бесподобные котлы серий MI-03 — MI-09 имеют хорошую конструкцию и долговечны. Мы впечатлены чугунной конструкцией и прочными сварными швами. Гарантии выше среднего.

Поскольку эффективность снижается по мере увеличения размеров блоков, мы рекомендуем серию Peerless MI, если площадь системы теплого пола менее 2000 квадратных футов. Он по-прежнему надежен, но менее эффективен для больших домов.

Стоимость котла ниже, чем у сопоставимой высокоэффективной конденсационной установки, а затраты на долгосрочное обслуживание и ремонт обычно ниже.Вот почему мы рекомендуем агрегаты без конденсации. Обратной стороной является то, что эксплуатационные расходы выше, так как эффективность ниже.

Газовый котел New Yorker CGS-C

Если вы предпочитаете мощность пара горячей воде, серия New Yorker CGS-C — очень хороший выбор. Доступен в широком диапазоне размеров для приложений от малых до крупных.

Мы рассмотрели всю линейку котлов New Yorker, поэтому вы можете сравнить модели, характеристики и цены.

Характеристики: Серия CGS построена с чугунным теплообменником и горелками из нержавеющей стали, которые не подвержены коррозии в кислых дымовых газах. На теплообменник предоставляется ограниченная пожизненная гарантия. Общая гарантия на детали составляет 10 лет.

Это одноступенчатый котел, поэтому конструкция проста. Это означает меньше механических поломок и меньших затрат на ремонт, если он необходим. Он оснащен электронным зажиганием для надежного запуска и работает на природном газе или жидком пропане.

КПД этой линейки котлов составляет всего 82%, но компенсируется более низкой стоимостью и более длительным сроком службы, чем у большинства конденсационных котлов с КПД 95%.

Производимые модели имеют диапазон от 70 до 240 МБ / ч входной мощности. Производительность — это MBH, умноженная на эффективность.

Цена: В зависимости от ассортимента моделей, доступных у дилера или продавца по вашему выбору, стоимость будет составлять от 1650 до 3050 долларов.

Лучше всего подходит: Из-за более низкой эффективности мы рекомендуем этот котел для умеренного и теплого климата, а не для холодных северных регионов.Он отлично подходит для излучающего тепла пола и может использоваться для других целей, например, для обогрева плинтусов или нагрева воды для бассейна или спа.

Кроме того, это не установка со сверхнизким выбросом NOx, поэтому ее нельзя использовать там, где действуют строгие стандарты выбросов.

Buderus G234X Газовый котел

Buderus G234X также называется Logano G234X. Мы включили его, потому что это один из лучших котлов большой мощности на рынке. Емкость на входе составляет от 160 до 266 МБ / ч, а на выходе — до 85% от этой емкости.

G334X — это котел, предназначенный для еще более крупных жилых и коммерческих помещений с моделями мощностью до 399 МБ / ч.

Характеристики: G234X — водогрейный котел, приспособленный для сжигания природного газа, но при установке его можно легко переоборудовать на пропан. КПД хороший при 85% AFUE.

Конструкция из чугуна для увеличения срока службы, а горелки — из нержавеющей стали. Изоляция более 3 дюймов защищает от потерь тепла в режиме ожидания, а технология горелки с предварительным смешиванием снижает выбросы.

Цена: 2950-4000 долларов. В серии G234X четыре модели.

Best fit: Этот котел предназначен для использования в больших домах и небольших коммерческих офисах. Эффективность хорошая, но невысокая, подходит для большинства климатических условий.

Если вы хотите узнать, что еще делает Buderus, ознакомьтесь с нашим обзором котлов Buderus. Он покрывает все серии и стоимость.

Peerless WB-90 масляный котел

Это масляный котел среднего класса, который предлагает отличное соотношение цены и качества.Мы считаем, что это один из лучших масляных котлов для лучистого теплого пола. Эффективность отличная для продукта сжигания масла. Конструкция тяжелая для долгой жизни. Он подходит для множества приложений.

Характеристики: Серия WB-90 сжигает топочный мазут и имеет КПД до 90%. Это котлы с рейтингом Energy Star. Две модели имеют производительность 111 и 160 МБ / ч.

Горелки Carlin с удержанием пламени считаются одними из лучших в отрасли.

Цена: 4875-5500 долларов.Стоимость обусловлена ​​отличным КПД, большой емкостью и конструкцией, работающей на жидком топливе.

Best fit: Как видно по цене, масляные котлы являются самым дорогим типом. Это одна из причин, по которой они используются только на северо-востоке, где сжиженного и природного газа не так много, как в большинстве регионов.

Эти котлы имеют среднюю и большую мощность для средних и больших домов, а также для небольшого коммерческого использования. Другие модели бесподобных котлов можно найти в нашем Руководстве по покупке бесподобных котлов.

Utica Boiler Газовые котлы серии UB90-100 IV

Это качественный котел среднего КПД, хорошее сочетание более низкой стоимости, чем конденсационные котлы, но при этом разумных эксплуатационных расходов. Серия известна безотказной прочностью.

Характеристики: Существуют три модели малых и средних размеров: 50, 75 и 100 MBH. Максимальный КПД AFUE составляет 90%. Уровень эффективности соответствует требованиям Energy Star. Устройство работает на природном газе или жидком пропане, если установлен соответствующий порт для газа.

Конструкция теплообменника изготовлена ​​из литого алюминия, поэтому устойчивость к коррозии превосходит сталь. Он на одном уровне с нержавеющей сталью. Горелка с предварительным смешиванием изготовлена ​​из нержавеющей стали.

Зажигание горячей поверхности (HSI) надежно. Регуляторы как верхнего предела нагрева, так и отключения по низкому уровню воды защищают устройство от повреждений из-за перегрева. Utica Boilers предоставляет на агрегаты 15-летнюю гарантию, что выше среднего по отрасли.

Цена: 3300-3800 долларов.Между тремя моделями нет большой разницы в цене. По-прежнему рекомендуется правильно подобрать котел под размер вашей напольной гидравлической системы. Если вы собираетесь добавить в свою систему, имеет смысл скупить.

Лучше всего подходит: Это очень универсальный котел, подходящий для большинства домов площадью менее 3000 квадратных футов. Это также надежный котел, подходящий для небольших коммерческих помещений, таких как офисные помещения или небольшой магазин.

Navien NHB Газовый котел без резервуара

Это безбаковый котел с огромной эффективностью, работающий за счет конденсационной технологии.Конденсационный котел использует горячие выхлопные газы для предварительного нагрева поступающей воды, поэтому горелки расходуют меньше топлива, чтобы довести ее до нужной температуры.

Navien известна своими водонагревателями без резервуаров, и эта технология очень хорошо подходит для рынка водяного напольного отопления.

Характеристики: Серия Navien NHB имеет КПД 95% и соответствует требованиям Energy Star. Четыре модели: 55, 80, 110 и 150 MBH. Этот блок имеет регулируемую теплоемкость, поэтому вы не будете тратить энергию на перегрев воды в своей системе.У серии NHB есть диапазон регулирования 15: 1. Агрегат оборудован для работы с природным газом, но легко переводится на сжиженный газ. Теплообменник из нержавеющей стали.

Несмотря на то, что этот агрегат не имеет резервуара, он может подавать достаточно горячей воды для теплого пола и горячего водоснабжения, если у вас есть соответствующий размер. Защита от замерзания означает, что вы можете установить устройство в неотапливаемом помещении в помещении или на улице. Для более крупных приложений несколько устройств могут быть объединены вместе — всего до 16, что не типично для использования в жилых помещениях.

Navien предоставляет на котлы 5-летнюю часть и 15-летнюю гарантию на теплообменник.

Цена: 1785–2050 долларов за единицу.

Лучше всего подходит: Если вы добились успеха с водонагревателями Navien без резервуара, и вам нравится их простота использования, NHB очень похож. Это также имеет смысл, если у вас ограниченное пространство для котла или вы должны установить его на открытом воздухе.

Лаарс Талисман FT

Это высокоэффективные комбинированные котлы, которые могут обогревать систему пола и обеспечивать горячую воду для всех ваших кранов.Ваш выбор — настенные безбакклерные котлы и напольные водонагревательные котлы.

Характеристики : Комбинированный (комбинированный) котел, который производит горячую воду для систем водяного отопления и горячего водоснабжения (ГВС).

Можно купить как настенные, так и напольные модели, работающие на природном газе или пропане. Оба стиля оборудованы небольшим дополнительным резервуаром для воды, в которой поддерживается горячая вода для немедленного использования в системах обогрева полов или горячего водоснабжения. Это особенность, которая отличает эту серию от конкурентов.

Есть две модели: 140 и 199 MBH. Эффективность составляет 95% при использовании конденсационной технологии, которая максимально использует горячие выхлопные газы. Высокая эффективность означает, что возможны несколько стилей вентиляции, в том числе боковая вентиляция из ПВХ и полипропилена.

Агрегаты построены с нагревательными трубками с алюминиевым сердечником и гильзами из нержавеющей стали. Комбинация обеспечивает отличную теплопередачу и устойчивость к коррозии. Модуляция, или понижающая, на этих устройствах составляет 10: 1, поэтому вы создадите только необходимое тепло.

Серия Laars Mascot FT отличается низким уровнем выбросов NOx, поэтому может быть установлена ​​там, где действуют ограничения на выбросы.

Цена: 1725–2200 долларов за навесные шкафы. Напольные устройства, которые являются новыми в этой серии, стоят примерно на 1000 долларов дороже за модель.

Лучше всего подходит: Серия Laars Mascot FT разработана для средних и больших домов и небольших коммерческих объектов. Модели для настенного и напольного монтажа, а также выбор безбаккового котла или резервуарного типа дают вам возможность выбора.Обсудите их с опытным подрядчиком по котельным, чтобы выбрать лучший котел для ваших целей.

Газовые котлы CHS с наклонной планкой

Slant Fin входит в пятерку ведущих производителей котлов, а серия CHS — одна из лучших моделей этой марки.

https://www.pickhvac.com/boiler/slant-fin/

Характеристики: Эти до 95% AFUE. Серии CHS являются конденсационными котлами, поэтому достигаемые по КПД котлы производятся в широком диапазоне: 85, 110, 154, 175, 200, 250, 340 и 399MBH.

Серия CHS отличается низким уровнем выбросов NOx для регионов со строгими стандартами выбросов. В нем используется конструкция с дымогарными трубами, как и в других конденсационных сериях из этого списка. Модулирующая система сгорания — самый эффективный тип из имеющихся на рынке.

Slant Fin обеспечивает линейку Slant Fin CHS 15-летней гарантией.

Цена: 2625–8600 долларов за устройства в этом широком диапазоне моделей.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
