Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных. При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.

Содержание

  • 1 Где можно делать комбинированные системы?

  • 2 Какие отопительные приборы выбрать?

  • 3 Водяной или электрический пол – что лучше?

    • 3.1 Монтаж карбонового пола в квартире – видеоинструкция

    • 3.2 Теплый пол в двухэтажном доме – учебный фильм

  • 4 Несколько слов о выборе радиаторов

  • 5 Трубы для теплого пола и подключения радиаторов

  • 6 Обустройство системы с газовым котлом

  • 7 Отопительная система с твердотопливным котлом

Где можно делать комбинированные системы?

Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов. При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.

В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.

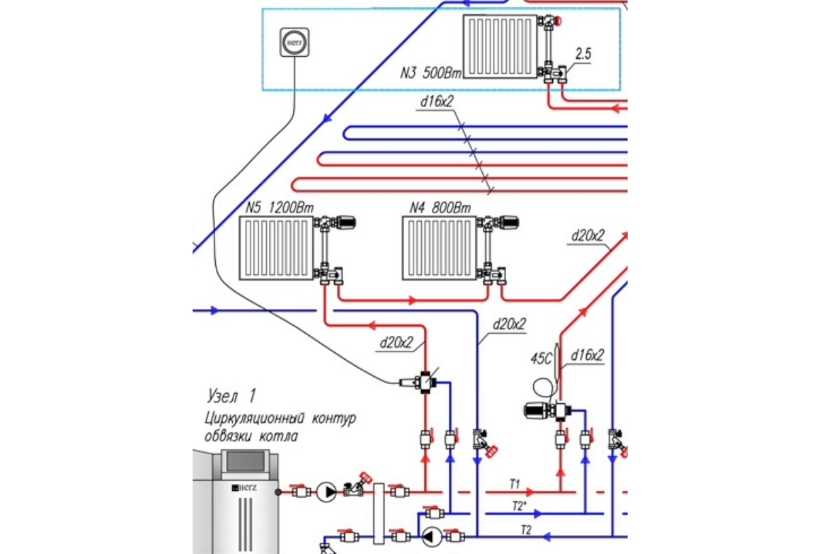

Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты

Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения. В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.

Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.

Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.

В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами. Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку

Вам также будет полезен материал о вариантах разводки системы отопления в доме: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sxema-otopleniya-v-chastnom-dome.html.

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя

Водяной или электрический пол – что лучше?

Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.

Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.

В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.

Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.

Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева

Монтаж карбонового пола в квартире – видеоинструкция

В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:

Теплый пол в двухэтажном доме – учебный фильм

Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:

Несколько слов о выборе радиаторов

Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.

Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.

Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.

Если средства позволяют, лучше остановиться на биметаллических моделях. Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.

Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид

Трубы для теплого пола и подключения радиаторов

Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.

Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.

Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб

Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.

Обустройство системы с газовым котлом

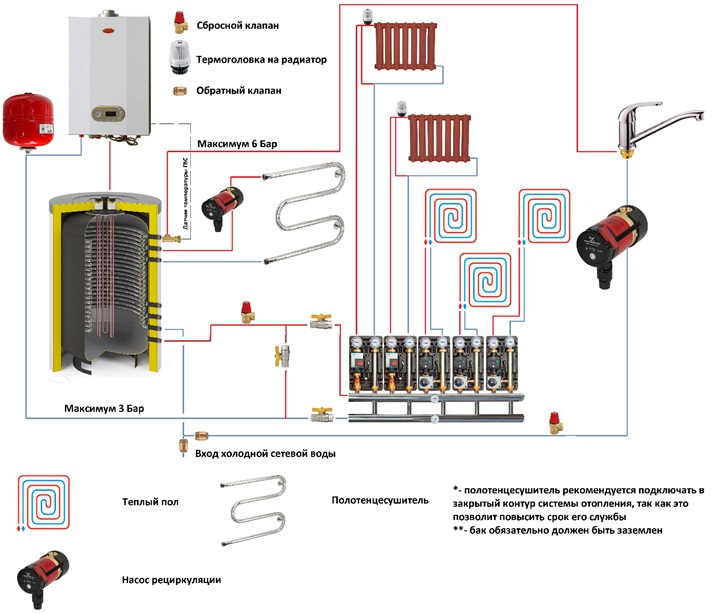

Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.

Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.

Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.

Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.
