Таймер включения: Таймер включения и выключения электроприборов: настройка, схемы

Таймер включения: Таймер включения и выключения электроприборов: настройка, схемы

принцип работы и особенности реле времени для включения и отключения света

Устройства, включающие или выключающие свет в заранее настроенное время, называются реле времени. Они очень удобны и позволяют не только сэкономить электроэнергию, но и внести комфорт во многие сферы жизни человека. Найти такой электрический или электромеханический таймер можно во многих хозяйственных магазинах и отделах бытовой техники. Приборы бывают разных видов, отличающихся по цене и функциям.

  • Основные характеристики
  • Типы устройств
    • Механические и электрические
    • По времени включения и отключения
    • Розеточные и стационарные
    • По условиям работы
  • Функции таймеров
  • Критерии выбора

Основные характеристики

Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда — в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.

Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:

  • максимальное время и размер интервалов, которые можно поставить между включением и выключением розетки;
  • точность и наиболее высокая погрешность при срабатывании;
  • дискретность, с которой задается время переключения, может варьироваться от нескольких секунд до получаса;
  • наибольшая нагрузка тока, которую таймер может выдержать, — у обычных бытовых розеток этот показатель составляет 16 ампер, но в промышленности могут понадобиться более высокие значения;
  • количество переключений в сутки, которое можно задать;
  • наличие дополнительных функций, таких как защита от брызг и воздействия высокой влажности воздуха.

Почти все устройства такого типа оснащены встроенной батареей, заряжающейся от электросети, и могут работать даже при отсутствии питания в течение 100 часов и более. Полная зарядка такого аккумулятора занимает 12—14 часов. Помимо переключения реле в автоматическом режиме, большинство моделей можно также просто включить или выключить вручную.

Типы устройств

Разные виды таймеров и реле времени отличаются по принципу работы, периоду переключений, методу установки и условиям, необходимым для их нормального функционирования. Все они имеют свои преимущества, недостатки и особенности работы, которые делают каждый тип прибора подходящим для своих видов задач.

Механические и электрические

Контроль над механическим таймером осуществляется через разделённое на секции колёсико, показывающее интервалы времени, и расположенные на лицевой панели кнопки или рычажки. Хотя в него встроены механические часы, которые определяют время, двигатель устройства всё же требует питания от сети, потому правильнее будет называть его электромеханическим.

Самый маленький диапазон переключения на приборе составляет 15 минут. Используют такой таймер чаще всего для включения и выключения света с интервалом в сутки или неделю, когда посекундная точность и выбор времени срабатывания не важны. К его плюсам можно отнести лёгкость настройки и эксплуатации, а также невысокую в сравнении с электрическими моделями цену, к минусам — невозможность подогнать параметры под определённые нужды и отсутствие резервного источника питания. Такая модель хорошо подойдёт для простых задач.

Среди наиболее часто встречающихся у электромеханических таймеров поломок можно выделить износ зубьев и шестерёнок, из-за которого регулировочное колесо перестаёт работать. Для того чтобы справиться с этим, придётся вызывать мастера, но вероятность возникновения такой неполадки гораздо меньше, чем разнообразных повреждений деталей и проводов у электрических устройств.

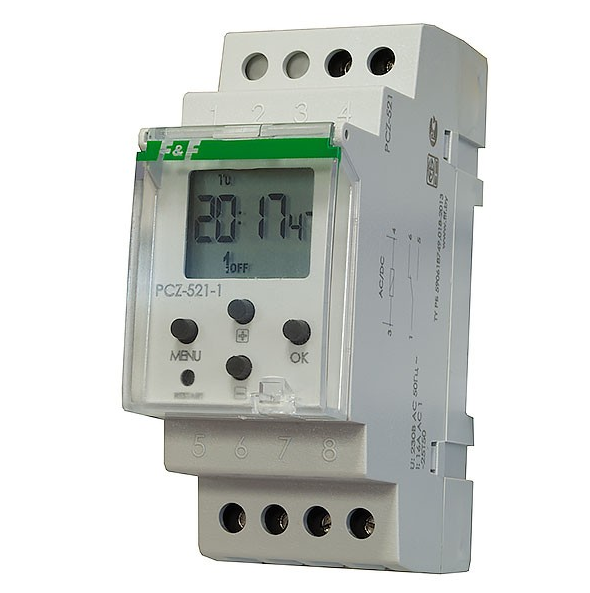

Контроль электронного таймера включения и выключения света осуществляется микропроцессором. Его настраивает человек, используя для этого расположенную на лицевой части прибора панель. Параметры отображены на небольшом ЖК-дисплее и сохраняются в памяти устройства при выключении. Работает такой таймер от встроенного аккумулятора или батареи, которые заряжаются от сети через розетку.

К плюсам электрического таймера в сравнении с механическим относят большой выбор настроек, возможность задать точные параметры срабатывания и наглядно посмотреть их на дисплее, минимальные погрешности при вычислении времени и возможность создания небольших, до минуты, диапазонов переключения.

Среди минусов стоит отметить более высокую цену, а также хрупкость таких приборов — у них иногда выходит из строя аккумулятор, детали и программное обеспечение. Кроме того, они более подвержены негативному влиянию окружающей среды и требуют дополнительной защиты от него.

По времени включения и отключения

Помимо принципа работы, таймеры отличаются по периодам работы и диапазонам срабатывания. По этому признаку их можно разделить на такие группы:

  • Суточные — переключают реле в одно и то же время каждый день. Чаще всего используются в тех случаях, когда необходимо включить освещение вечером и выключить днём — например, для автоматической регуляции работы уличных фонарей, световых вывесок, неоновой рекламы, подсветки аквариума или фонтана. Из-за изменения светового дня в течение года такому типу таймера часто необходима перенастройка.
  • Недельные — переключают реле в разное время с точной настройкой программы на каждый день недели. Подходят, например, если нужно отключить всю электрику на рабочем месте на выходные или держать активированной охранную сигнализацию на гараже только в те дни и часы, когда хозяин не пользуется машиной. Такой тип регулировки используется чаще всего в электрических моделях таймеров, которые способны держать в своей памяти информацию о настройках на 7 дней и повторять цикл постоянно.
    Если же программа каждые сутки одна и та же, то лучше отдать предпочтение более дешёвому суточному таймеру.
  • Астрономические — похожи на суточные, но имеют встроенную годовую программу определения светового дня и проводят корректировку параметров в соответствии с ней автоматически. Более удобные из-за отсутствия необходимости менять настройки вручную, но и более дорогие, так как память устройства должна держать в себе программу изменений на целый год.
  • Случайные — включают и включают свет не в одно и то же время, а всегда в разное. Выбирается оно встроенным в прибор генератором случайных чисел. Используются чаще всего для того, чтобы создать в доме или квартире эффект присутствия жильцов и тем самым защитить его от воров.
  • Таймеры обратного отсчёта — выключают освещение или другое электрооборудование через некоторое время после включения вручную. Применяются для экономии электроэнергии при включении света в подъездах, коридорах и других помещениях, которыми человек не пользуется постоянно.

Существуют и универсальные многофункциональные устройства с возможностью задать им параметры любого из этих режимов работы и сочетать их. Но они сложнее в эксплуатации и настраивании, потому не стоит покупать их без необходимости.

Розеточные и стационарные

По типу монтажа таймеры света делятся на розеточные и стационарные. Первые из них подключаются к электрической сети через розетку по стандартной вилке, вторые ставятся в специально установленную коробку или рейку разделительного щита.

Розеточное реле удобно тогда, когда нужно контролировать работу отдельного электроприбора или освещения в одной комнате. Они легки в установке и использовании, имеют небольшие размеры, не требуют вспомогательной проводки для монтажа в электросеть и могут переноситься с места на место по надобности. Стационарное реле этих плюсов не разделяет, но компенсирует их возможностью контролировать работу электрической аппаратуры сразу во всём жилом доме или рабочем здании. Если нужно именно это, то его установка будет намного удобнее и выгоднее, чем использование множества мобильных приборов, даже при всех недостатках такого типа устройства.

По условиям работы

При выборе таймера времени иногда бывают важны условия, при которых они могут нормально работать. Например, устройство, установленное для регулировки системы автоматического полива растений, должно продолжат функционировать при подпадании брызг влаги, а таймеру, установленному в рабочем цехе, понадобится защита от пыли.

Класс защищённости реле времени, как и других электроприборов, определяется по системе IP. Всего существует 7 уровней защиты от пыли и 10 — от воды, а также дополнительные обозначения устойчивости устройства к погоде, высокому напряжению и другим факторам. Они указаны в технических характеристиках прибора. Выбирать таймер нужно в соответствии с условиями помещения, в котором он затем будет установлен.

Помимо защиты от вредных воздействий, необходимо учесть и максимальную мощность приборов, которые можно подключать к таймеру. В сумме она не должна превышать этого показателя у самого устройства. Узнать его можно в инструкции или на информационной табличке на корпусе реле времени.

Функции таймеров

Электрические и электромеханические таймеры используют для автоматического контроля не только освещения, но и других электроприборов: обогревателей (в том числе систем тёплого пола), кондиционеров, вытяжек и прочего. По сравнению с постоянным ручным переключением устройств, в использовании реле времени есть следующие преимущества:

  • экономия электроэнергии;
  • постоянная поддержка в помещении нужной температуры и уровня освещения — к примеру, таймер может включить обогреватель или кондиционер за некоторое время до прихода человека домой и уже создать комфортные условия в комнате перед его появлением;
  • возможность контролировать дворовое и садовое освещение, а также прочее находящееся снаружи оборудование (например, системы полива растений) не выходя на улицу;
  • включение и выключение электроприборов по строгому расписанию даже при отсутствии рядом людей — особенно важно для аквариумов и террариумов, в которых правильная работа фильтров, светотепловых ламп, обогревателей и прочего оборудования жизненно необходима для обитателей;
  • своевременное отключение бытовой техники после того, как включивший оборудование человек уже ушёл — широко используется в конструкциях плит и стиральных машин, так как для этого подходят даже простейшие механические таймеры.

Таким образом, реле времени довольно распространены и встречаются повсюду в повседневной жизни человека. Они недороги, но значительно увеличивают комфорт и экономят время и силы, что и принесло им популярность.

Критерии выбора

В том, чтобы выбрать и купить реле времени, нет ничего сложного или необычного. Сначала нужно определить, зачем такое устройство будет нужно, для чего использоваться и в каких условиях работать. Затем необходимо посмотреть на следующие характеристики:

  • дискретность задания времени переключения;
  • точность прибора;
  • количество разных задаваемых программ;
  • степень защищённости от воздействий внешней среды;
  • максимальная мощность подключаемых устройств;
  • удобство, наглядность и точность настроек;
  • возможность подключить к реле несколько вилок одновременно;
  • доступность цены.

Сопоставив эти характеристики с целью, для которой приобретается реле времени, выбрать нужную модель будет нетрудно. В этом процессе не стоит гнаться за самыми дорогими и навороченным приборами — если нужно, например, всего лишь всё время включать и выключать свет в одно и то же время, то простого и дешёвого электромеханического таймера с часами будет вполне достаточно. Купить таймер можно в любом отделе электроники или специализированном интернет-магазине.

Таймеры включения и выключения электричества

Таймеры включения, таймеры выключения, реле времени применяются для включения и выключения электропотребителей по заданной программе в течении заданного времени. Возможно использование таймера включения/выключения (реле времени) для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (ионизаторы и увлажнители воздуха, аквариумы), сельскохозяйственной техникой (механизмами кормления и поения животных), управление промышленными процессами, включение и отключение электроприборов при многотарифном учете электричества, управление рекламными вывесками, информационными стендами (рекламные щиты и т. п.) и в других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.


Выберите подкатегорию

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

Показать: 16255075100

Таймер ADECS ADC-0411-15

Производитель: ADECS (Украина) Тип: Электронные Напряжение питания, В: 230 Частота..

720.00 грн.

Таймер ADECS ADC-0411-40

Характеристики: Таймер ADECS ADC-0411-40 Производитель: ADECS (Украина) Тип: Электронные..

810.00 грн.

Таймер ADECS ADC-0411-60

Характеристики: Таймер ADECS ADC-0411-60 Производитель: ADECS (Украина) Тип: Электронные. .

930.00 грн.

Таймер ADECS ADC-0420-15

Характеристики: Таймер ADECS ADC-0420-15 Производитель: ADECS (Украина) Тип: Электронные..

450.00 грн.

Таймер ADECS ADC-0420-40

Характеристики: Таймер ADECS ADC-0420-40 Производитель: ADECS (Украина) Тип: Электронные..

531.00 грн.

Таймер ADECS ADC-0420-60

Характеристики: Таймер ADECS ADC-0420-60 Производитель: ADECS (Украина) Тип: Электронные..

600.00 грн.

Таймер ADECS ADC-0421-15

Характеристики: Таймер ADECS ADC-0421-15 Производитель: ADECS (Украина) Тип: Электронные..

501.00 грн.

Таймер ADECS ADC-0421-40

Характеристики: Таймер ADECS ADC-0421-40 Производитель: ADECS (Украина) Тип: Электронные. .

630.00 грн.

Таймер ADECS ADC-0421-60

Характеристики: Таймер ADECS ADC-0421-60 Производитель: ADECS (Украина) Тип: Электронные..

702.00 грн.

Таймер астрономический ADC-0410-15

Таймер (реле времени) предназначен для автоматического включения/отключения исполнительных устр..

690.00 грн.

Таймер астрономический ADC-0410-40

Устройство предназначено для управления включением и выключением различных электроприборов по заданн..

720.00 грн.

Таймер астрономический ADC-0410-60

Характеристики: Таймер ADECS ADC-0410-60 Производитель: ADECS (Украина) Тип: Электронные..

798.00 грн.

Показано с 1 по 16 из 18 (всего 2 страниц)

Технические характеристики таймера

AON | Документация OpenTitan

Этот документ определяет IP-функциональность таймера Always-On («AON»). Этот модуль соответствует рекомендациям Comportable по функциональности периферийных устройств. См. этот документ для обзора того, как он интегрирован в систему верхнего уровня.

  • Два 32-разрядных таймера прямого счета: один таймер работает как таймер пробуждения, а другой — как сторожевой таймер
  • Сторожевой таймер имеет два порога: лай (генерирует прерывание) и кусание (сбрасывает ядро)
  • Для таймера пробуждения используется 12-разрядный прескейлер, обеспечивающий очень длительные тайм-ауты

Постоянно включенный таймер пробуждения работает очень просто. Отсчет начинается с 0 и медленно увеличивается (один тик каждые N + 1 тактов, где N — это значение перед масштабированием). Когда он достигает/превышает порог пробуждения, в менеджер питания отправляется сигнал пробуждения уровня, а в процессор отправляется IRQ уровня. Этот сигнал пробуждения остается высоким до тех пор, пока он не будет явно подтвержден программным обеспечением. Чтобы сбросить пробуждение, напишите 0 в поле Регистр WKUP_CAUSE. Чтобы сбросить прерывание, напишите 1 в INTR_STATE.wkup_timer_expired. Обратите внимание, что если WKUP_COUNT не обнуляется и остается на уровне или выше порога пробуждения, а таймер пробуждения не отключен, пробуждение и прерывание снова сработают при следующем тактовом импульсе. Таймер пробуждения можно использовать как часы реального времени в течение длительного времени в режиме пониженного энергопотребления (хотя он не дает никаких гарантий точности времени). TODO: указать точность

Постоянно включенный сторожевой таймер ведет себя аналогично таймеру пробуждения. Он имеет независимый счетчик, начинающийся с 0, который медленно увеличивается. При достижении или превышении первого порогового значения диспетчеру питания отправляется сигнал пробуждения уровня (если он включен). Одновременно на процессор также генерируется сигнал уровня IRQ.

Если система находится в состоянии пониженного энергопотребления, сигнал пробуждения просит диспетчера питания вывести систему из спящего режима, чтобы можно было обслужить IRQ. Если система не находится в режиме пониженного энергопотребления, IRQ немедленно обслуживается. Сигналы пробуждения и IRQ остаются активными до перезагрузки системы или явного подтверждения программным обеспечением. Этот первый порог известен как лай сторожевого пса.

Дополнительный выход прерывания доступен для подключения выхода сторожевого лая к немаскируемому выводу прерывания, если это необходимо.

При достижении второго порогового значения (это известно как сторожевой таймер) диспетчеру питания отправляется запрос на сброс, который инициирует сброс системы. Это не зависит от IRQ, отправленного как часть лая сторожевого таймера. Сброс системы также сбрасывает таймер постоянного включения, поэтому от программного обеспечения не требуется прямого подтверждения чего-либо после сброса сторожевого таймера.

Чтобы предотвратить лай или укусы сторожевого таймера, программа должна периодически сбрасывать счетчик при нормальной работе. Это называется поглаживанием сторожевого пса и достигается путем сброса счетчика на ноль.

Поскольку этот таймер работает как сторожевой таймер, он имеет три дополнительные функции, которых нет в постоянно включенном таймере пробуждения:

  • Блокировка конфигурации сторожевого устройства
  • Пауза сторожевого таймера в спящем режиме
  • Приостановка сторожевого таймера во время эскалации системы

В отличие от таймера пробуждения, конфигурация сторожевого таймера может быть заблокирована микропрограммой до следующего сброса системы. Это позволяет предотвратить случайное или злонамеренное отключение сторожевого таймера программным обеспечением.

Опция «Пауза в спящем режиме» определяет, будет ли сторожевой таймер продолжать отсчет в режимах с низким энергопотреблением. Это позволяет создавать конфигурации, в которых сторожевой таймер может оставаться запрограммированным и заблокированным, пока устройство находится в спящем режиме в течение относительно длительного периода времени, контролируемого таймером пробуждения. Без этой функции сторожевой таймер может преждевременно разбудить ядро, вызвав лай сторожевого таймера.

Функция «пауза во время эскалации» гарантирует, что укусы и лай сторожевого таймера не повлияют на поведение системы при эскалации. Если во время эскалации программное обеспечение настраивает систему на зависание вместо перезагрузки, укус сторожевого таймера не может заменить это решение.

См. блок-схему функций высокого уровня и возможностей подключения. Таймер взаимодействует с ядром ЦП и диспетчером питания и диспетчером сброса, чтобы управлять событиями пробуждения/сброса и прерываниями. Также имеется дополнительный вход, чтобы сообщить счетчику, запускать ли его («встречный запуск»). Это используется для остановки работы сторожевого таймера в режиме отладки или когда обработчик предупреждений переводит систему в состояние «убито».

В соответствии с рекомендациями по совместимости периферийных устройств модуль aon_timer имеет следующие аппаратные интерфейсы.

Основные часы: clk_i

Другие часы: clk_aon_i

Интерфейсы устройств шины (TL-UL): tl

Хост-интерфейсы шины (TL-UL): нет

Периферийные контакты для ввода-вывода микросхемы: нет

Межмодульные сигналы: Ссылка

Пакет
Межмодульные сигналы
Имя порта ::Структура Тип Закон Ширина Описание
nmi_wdog_timer_bark логика уни требование 1
wkup_req логика уни запрос 1
aon_timer_rst_req логика уни запрос 1
lc_escalate_en lc_ctrl_pkg:: lc_tx уни РХВ 1
режим сна логика уни РХВ 1
тл tlul_pkg::tl req_rsp рсп 1

Прерывания:

Имя прерывания Тип Описание
wkup_timer_expired Event

Raised if the wakeup timer has hit the specified threshold

wdog_timer_bark Event

Raised if the watchdog timer has hit the bark threshold

Security Alerts:

Имя оповещения Описание
fatal_fault

Это фатальное оповещение срабатывает при обнаружении фатального сбоя целостности шины TL-UL.

Меры безопасности:

Идентификатор меры противодействия Описание
AON_TIMER.BUS.INTEGRITY

Сквозная схема целостности шины.

Всегда включенный таймер будет работать на тактовой частоте ~200 кГц. Сами таймеры имеют ширину 32 байта, что дает максимальное время ожидания примерно ~ 6 часов. Для таймера пробуждения модуль предварительного масштабирования увеличивает максимальное время ожидания примерно до 1000 дней.

Чтение регистров через интерфейс TLUL синхронизируется с медленными часами с помощью функции «асинхронной» генерации регистров. Это означает, что запись может завершиться до того, как данные достигнут базового регистра в домене медленных часов. Если программному обеспечению необходимо гарантировать завершение записи в регистр, оно может прочитать обратно значение регистра (что гарантирует завершение всех предыдущих операций записи в периферийное устройство).

  1. Запись значений таймера WKUP_COUNT и WDOG_COUNT на ноль.
  2. Запрограммируйте желаемое значение предварительного делителя пробуждения в WKUP_CTRL.
  3. Запрограммируйте желаемые пороги в WKUP_THOLD, WDOG_BARK_THOLD и WDOG_BITE_THOLD.
  4. Установите бит разрешения на 1 в WKUP_CTRL / WDOG_CTRL регистрирует.
  5. При желании заблокируйте конфигурацию сторожевого таймера, записав 1 в бит regwen в WDOG_REGWEN.

Погладьте сторожевой таймер, написав ноль в Регистр WDOG_COUNT.

Если любой из таймеров достигает запрограммированного порога, прерывания генерируются модулем AON_TIMER. При необходимости отключите или повторно инициализируйте таймер пробуждения, сняв бит разрешения в WKUP_CTRL или очистка значения таймера в WKUP_COUNT. Очистите прерывание, записав 1 в регистр состояния прерывания. INTR_СОСТОЯНИЕ.

Если таймер вызвал событие пробуждения ( WKUP_CAUSE), затем очистите запрос на пробуждение, написав 0 в WKUP_CAUSE.

Если WKUP_COUNT остается выше порогового значения после сброса прерывания или события пробуждения, а таймер остается включенным, прерывание и событие пробуждения снова сработают на следующем тактовом импульсе.

Чтобы использовать этот DIF, включите следующий заголовок C:

 #include "sw/device/lib/dif/dif_aon_timer.h"

Этот заголовок обеспечивает следующие функции интерфейса устройства:

  • dif_aon_timer_clear_wakeup_cause Очистить причину пробуждения по таймеру Always-On.
  • dif_aon_timer_wakeup_get_count Извлекает количество тиков таймера Always-On (таймер пробуждения).
  • dif_aon_timer_wakeup_is_enabled Проверяет, включен ли этот Always-On Timer (таймер пробуждения).
  • dif_aon_timer_wakeup_restart Перезапускает таймер Always-On (таймер пробуждения).
  • dif_aon_timer_wakeup_start Запускает таймер Always-On (таймер пробуждения).
  • dif_aon_timer_wakeup_stop Останавливает таймер Always-On (таймер пробуждения).
  • dif_aon_timer_watchdog_get_count Извлекает количество тиков таймера Always-On (сторожевого таймера).
  • dif_aon_timer_watchdog_is_enabled Проверяет, включен ли этот Always-On Timer (сторожевой таймер).
  • dif_aon_timer_watchdog_is_locked Проверяет, заблокирован ли этот Always-On Timer (сторожевой таймер).
  • dif_aon_timer_watchdog_lock Блокирует Always-On Timer (сторожевой таймер).
  • dif_aon_timer_watchdog_pet Очищает таймер Always-On (сторожевой таймер).
  • dif_aon_timer_watchdog_restart Перезапускает таймер Always-On (сторожевой таймер).
  • dif_aon_timer_watchdog_start Запускает таймер Always-On (сторожевой таймер).
  • dif_aon_timer_watchdog_stop Останавливает таймер Always-On (сторожевой таймер).

Резюме
Name Offset Length Description
aon_timer.ALERT_TEST 0x0 4

Alert Test Register

aon_timer.WKUP_CTRL 0x4 4

Wakeup Регистр управления таймером

aon_timer.WKUP_THOLD 0x8 4

Wakeup Timer Threshold Register

aon_timer.WKUP_COUNT 0xc 4

Wakeup Timer Count Register

aon_timer.WDOG_REGWEN 0x10 4

Watchdog Timer Регистр разрешения записи

aon_timer. WDOG_CTRL 0x14 4

Регистр управления сторожевым таймером

aon_timer.WDOG_BARK_THOLD 0x18 4

Watchdog Timer Bark Threshold Register

aon_timer.WDOG_BITE_THOLD 0x1c 4

Watchdog Timer Bite Threshold Register

aon_timer .WDOG_COUNT 0x20 4

Регистр счетчика сторожевого таймера

aon_timer.INTR_STATE 0x24 4

Interrupt State Register

aon_timer.INTR_TEST 0x28 4

Interrupt Test Register

aon_timer.WKUP_CAUSE 0x2c 4

Wakeup статус запроса

aon_timer.ALERT_TEST @ 0x0

Регистр проверки предупреждений

Сброс по умолчанию = 0x0, маска 0x1

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

15 14 13 . 0122 5 4 3 2 1 0
  фатальная_ошибка
биты Тип Сброс Имя Описание
0 WO 0121 0 WO 0X0121 0 WO 0X0121 0 .


aon_timer.WKUP_CTRL @ 0x4

Регистр управления таймером пробуждения

Сброс по умолчанию = 0x0, маска 0x1fff

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
  предварительный делитель включить
Bits Type Reset Name Description
0 rw 0x0 enable

When set to 1, the wakeup timer will count

12:1 rw 0x0 prescaler

Pre-scaler value for wakeup timer count


aon_timer. WKUP_THOLD @ 0x8

Регистр порогового значения таймера пробуждения

Сброс по умолчанию = 0x0, маска 0xffffffff

31 30 29 28 27 26 25 24 23 22 21 .
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
…порог
Bits Type Reset Name Description
31:0 rw 0x0 threshold

The count at which a wakeup interrupt should be generated


aon_timer. WKUP_COUNT @ 0xc

Регистр счетчика таймера пробуждения

Сброс по умолчанию = 0x0, маска 0xffffffff

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
счет…
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
…счет
Bits Type Reset Name Description
31:0 rw 0x0 count

The current wakeup counter value


aon_timer. WDOG_REGWEN @ 0x10

Сторожевой таймер Регистр разрешения записи

Сброс по умолчанию = 0x1, маска 0x1

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

15 14 13 12 11 10 9 8 7 6 . регвен
Bits Type Reset Name Description
0 rw0c 0x1 regwen

Once cleared, the watchdog configuration will be locked until the next reset


aon_timer. WDOG_CTRL @ 0x14

Регистр управления сторожевым таймером

Сброс по умолчанию = 0x0, маска 0x3

Включение регистра = WDOG_REGWEN

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
  pause_in_sleep включить
Биты Тип Сброс Имя Description
0 rw 0x0 enable

When set to 1, the watchdog timer will count

1 rw 0x0 pause_in_sleep

When set 1, сторожевой таймер не будет считать во время сна


aon_timer. WDOG_BARK_THOLD @ 0x18

Регистр порога лая сторожевого таймера

Сброс по умолчанию = 0x0, маска 0xffffffff

Включение регистра = WDOG_REGWEN

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
порог…
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
…threshold
Bits Type Reset Name Description
31:0 rw 0x0 threshold

The count at which a watchdog bark interrupt should be generated


aon_timer. WDOG_BITE_THOLD @ 0x1c

Регистр порога поклевки сторожевого таймера

Сброс по умолчанию = 0x0, маска 0xffffffff

Включение регистра = WDOG_REGWEN

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
порог…
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
…порог
Биты Тип Сброс Имя Description
31:0 rw 0x0 threshold

The count at which a watchdog bite reset should be generated


aon_timer. WDOG_COUNT @ 0x20

Регистр счетчика сторожевого таймера

Сброс по умолчанию = 0x0, маска 0xffffffff

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
count…
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
… количество
Bits Type Reset Name Description
31:0 rw 0x0 count

The current watchdog counter value



aon_timer. INTR_TEST @ 0x28

Регистр проверки прерывания

Сброс по умолчанию = 0x0, маска 0x3

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
  wdog_timer_bark wkup_timer_expired
Bits Type Reset Name Description
0 wo x wkup_timer_expired

Write 1 to force wkup_timer_expired interrupt

1 во x wdog_timer_bark

Запись 1 для принудительного прерывания wdog_timer_bark


9 9 9

aon_timer. WKUP_CAUSE @ 0x2c

Состояние запроса на пробуждение

Сброс по умолчанию = 0x0, маска 0x1

31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
  причина
Биты Тип Сброс Имя Описание
0 RW0C 0x0 Причина

AON Timer, запрошенный Wakeup, Write 0 0003

Aon Timer, запрашиваемый Wakeup, Write 00003

Aon Timer, Wake Wake, Write 00003

Aon Timer. Себе

  • Установка автоспуска на камере iPhone автоматически делает фотографии после обратного отсчета.
  • Камера сделает серию из 10 серийных снимков — вы можете выбрать, какие из них сохранить, а какие удалить.
  • Вы можете установить таймер, чтобы сделать снимок через три или 10 секунд.

Мы все были там — рядом нет никого, кто мог бы сфотографировать вашу группу друзей в особом месте или на мероприятии. К счастью, Apple разработала решение этой проблемы с помощью простой функции на iPhone.

Встроенный в камеру iPhone автоспуск позволяет делать фотографии, не нажимая кнопку физически. Вы можете установить длинный или короткий таймер обратного отсчета, и ваша камера сделает 10 серийных снимков, чтобы получить идеальный снимок.

Вот как это сделать.

1. Откройте приложение «Камера» на iPhone.

2. Расположите iPhone там, где хотите сделать снимок.

3. Коснитесь стрелки вниз в верхней центральной части экрана.

Коснитесь этой стрелки вниз. Стефан Ионеску/Инсайдер

4. Перетащите появившийся внизу ползунок влево и коснитесь значка часов .

Коснитесь значка часов на ползунке. Стефан Ионеску/Инсайдер

5. Далее выберите обратный отсчет для таймера – у вас есть два варианта: три или 10 секунд.

Установите таймер на 3 или 10 секунд. Стефан Ионеску/Инсайдер

6. Нажмите кнопку спуска затвора , чтобы запустить автоспуск. Если вы хотите остановить таймер в любой момент, нажмите кнопку остановки .

Нажмите кнопку остановки, если вы хотите остановить таймер. Стефан Ионеску/Инсайдер

Быстрый совет : Фонарик iPhone будет мигать каждую секунду, и вы можете использовать его для определения времени съемки.

7. Когда фотография будет сделана, откройте приложение «Фотографии».

8. Коснитесь фотографии, сделанной с автоспуском, чтобы выбрать ее.

9. Коснитесь Выберите внизу – вам будут показаны 10 различных серийных снимков, сделанных с использованием автоспуска.

Вы увидите 10 серийных фотографий, сделанных с автоспуском. Стефан Ионеску/Инсайдер

Быстрый совет : Вы можете отключить серийную съемку фотографий, сделанных по времени, нажав кнопку Live Photo вверху, а затем сделайте снимок.

10. Прокрутите изображения и выберите те, которые вы хотите сохранить, нажав на них. Если вы хотите сохранить их все, вы можете пропустить этот шаг.

11. Нажмите Готово в правом верхнем углу.

12. Если вы хотите сохранить только выбранные фотографии, нажмите Keep Only # Favorites во всплывающем окне — # — это количество выбранных вами фотографий. В противном случае нажмите Сохранить все .

Выберите, какие фотографии вы хотите сохранить — вы также можете сохранить их все. Стефан Ионеску/Инсайдер

Мейра Гебель

Мейра Гебель — внештатный репортер из Портленда, штат Орегон.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
