Расчет сечения кабеля по току, мощности

Неправильный выбор сечения кабеля для бытовой проводки приведет к печальным итогам:

1. Излишне толстая жила «ударит» по Вашему карману, т.к. ее погонный метр будет стоить дороже.
2. При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию,
что вскоре приведет к самовозгоранию электропроводки и короткому замыканию.

Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед монтажом электропроводки в доме и квартире

 необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии.

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов.
 Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы,
 то в скором времени аварии не избежать.
Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого
 прибора отдельно (плиты, телевизора, светильников, пылесоса и т. д.). После этого все значения суммируются, и готовое число используется
 для выбора кабеля с жилами с оптимальной площадью поперечного сечения.
Формула расчета имеет вид:
Pобщ = (P1+P2+P3+…+Pn)*0.8,
Где: P1..Pn–мощность каждого прибора, кВт
Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

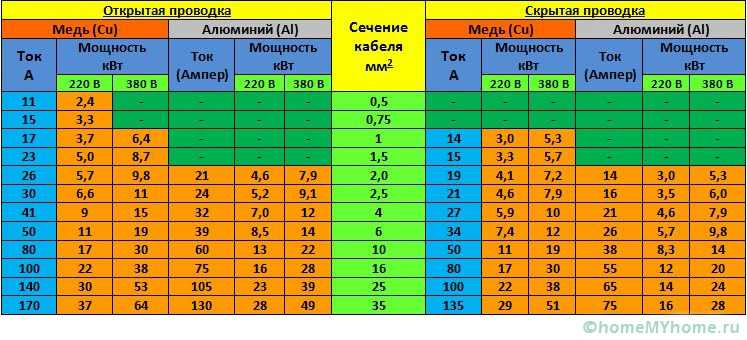

Таблица выбора сечения кабеля по мощности:

Данные таблицы достаточно условны и высчитаны исходя из условия что провод Гостовский!!!!


Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные.
Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

   Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт.
 Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки.
Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.
Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении.
То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка.
 В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.
Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин.
 При монтаже открытой электропроводки допустимые токовые нагрузки и мощность будут значительно большими, чем при прокладке проводки в трубе(в штобе)
Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.

Личные рекомендации….. Используйте только кабель и провод сделанный по ГОСТ!!!

• Новые материалы
• Популярные

Как правильно пользоваться клеммами WAGO Клеммы типа WAGO правила и условия использования Работает ли УЗО без заземления и в старой проводке? Разбираемся в ситуации. Особенности выбора светодиодных ламп на Руси. Как выбрать и не пожалеть…

Как правильно пользоваться клеммами WAGO Клеммы типа WAGO правила и условия использования Работает ли УЗО без заземления и в старой проводке?

Разбираемся в ситуации. Особенности выбора светодиодных ламп на Руси. Как выбрать и не пожалеть…

Все обзоры и советы

Расчет кабеля по мощности: калькулятор онлайн

Неправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.

В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.

Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.

Как рассчитать кабель по мощности нагрузки простыми словами

Выбор сечения кабеля по мощности и току: таблица справочных данных Почему необходимо учитывать длину электрической магистрали в частном доме

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

• его отключение от защит;
• или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Принципы выбора кабеля по току: какие процессы учитываются

Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия. Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.

Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.

Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.

Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.

При этом происходит нагрев:

1. металла жилы;
2. слоя изоляции;
3. окружающей кабель среды.

С третьим вопросом предлагаю разобраться поподробнее.

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.

Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.

Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.

Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.

При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.

Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы. Привожу выдержку из них, необходимую для домашнего мастера.

Способ выбора сечения кабеля по току является базовым. Он:

• основан на многочисленных научных экспериментах;
• заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
• позволяет оптимально выбрать сечение проводки по цене.

Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.

Как рассчитать кабель по мощности нагрузки простыми словами

У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.

Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.

Однако есть более простой и доступный путь: уже готовая табличная форма. Она избавляет человека от математических вычислений.

Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.

Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.

Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.

К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.

Особенно актуально это требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.

Создание небольшого запаса сечения кабеля в будущем может избавить владельца от непредвиденных проблем при приобретении и подключении нового, более мощного электрооборудования.

Исходные данные для расчета

Нам понадобится подсчитать суммарную электрическую мощность всех электроприборов в доме или квартире. Конечно, зарядными устройствами для мобильных телефонов можно пренебречь. При подсчете делается предположение, что вся нагрузка будет включена одновременно. Не думайте, что никогда не включите вместе микроволновую печь и чайник, если для их питания используется одна и та же розетка. Придет время – их включат через тройник. Это относится и освещению. Нет гарантии, что всегда будете эксплуатировать только энергосберегающие, светодиодные лампы. Используйте в качестве эквивалента нагрузки для каждого светильника лампу накаливания в 60 – 75 Вт. Умножив эту мощность на общее количество светильников в доме, вы получите расчетную величину. Для загородного дома не забудьте о наружном освещении, перспективах его развития.

Обязательно предусмотрите бытовые приборы, которых у вас нет сейчас, но их приобретение планируется в будущем, например, посудомоечной машины или еще одного электронагревателя.

Если в доме установлен бойлер на 1,5 кВт, подумайте, не захотите ли вы в дальнейшем увеличить его мощность до 3 кВт.

Мощности имеющихся у вас электроприборов можно узнать из инструкций по эксплуатации. Если ее нет – прочитать на табличке, расположенной на корпусе прибора. Для ориентировочных расчетов используется таблица среднестатистических нагрузок.

Электроприбор	Мощность, Вт
Электрическая плита с духовкой	500-6000
Бойлер	2000
Стиральная машина	2500
Электрочайник	1200
Утюг	1700
Пылесос	650-1000
Микроволновая печь	700
Компьютер	500
Холодильник	300
Телевизор	150

Такая таблица, составленная вами самостоятельно для своего дома, поможет в дальнейших расчетах.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:
• U — напряжение постоянного тока, В
• p — удельное сопротивление провода, Ом*мм2/м
• l — длина провода, м
• S — площадь поперечного сечения, мм2
• I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:
• Р – это суммарная мощность для всех электроприборов, Вт;
• U — напряжение сети, В;
• COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
Напряжение 220В		Напряжение 380В
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, мм	Алюминиевые жилы проводов и кабелей
Напряжение 220В		Напряжение 380В
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Страница не найдена — Aquatic Control

Страница не найдена

Возможно, вы неправильно ввели адрес или использовали устаревшую ссылку. Попробуйте поискать на нашем сайте.

Менеджер по продажам фонтанов и аэрации

Г-н Уитсон в настоящее время находится на 10 году работы в компании Aquatic Control, Inc. Он родился 7 июня , 1985 в Колумбусе, Индиана. Патрик окончил среднюю школу Сеймура в 2003 году с отличием. Затем он поступил в Университет Пердью в Уэст-Лафайетте, штат Индиана, где весной 2008 года получил степень бакалавра наук в области дикой природы со специализацией в области управления средой обитания. Он также получил дополнительное образование в области рыболовства и водных наук.

Во время учебы в Университете Пердью г-н Уитсон завершил исследование, направленное на улучшение состояния окружающей среды в бассейне реки Вабаш в округе Типпекано, штат Индиана. Также во время учебы в Пердью Патрик проходил стажировку в качестве биолога в Службе охраны рыбных ресурсов и дикой природы США в Национальном заповеднике дикой природы Маскататак. Там он приобрел ценные знания и опыт в управленческой деятельности, включая связи с общественностью, проверку качества воды и электрорыболовные исследования.

После работы в Purdue г-н Уитсон сразу же приступил к стажировке в компании Aquatic Control, Inc., офис в Сеймуре. За это время выполнил изыскательские работы в том числе; гидрилла (Hydrilla verticallata) исследования клубней, тысячелистника евразийского (Myriophyllum spicatum) отбор проб корневой кроны, а также исследования видов и процентного состава растений на многочисленных озерах Индианы. Он работал помощником по нанесению химикатов и выполнял другие обязанности, включая доставку химикатов, уведомление о применении химикатов и постепенное техническое обслуживание полевого оборудования.

Aquatic Control, Inc. наняла г-на Уитсона на полный рабочий день в качестве водного биолога в офисе в Вальпараисо, штат Индиана, в августе 2008 года. В его обязанности на этой должности входили все аспекты управления водной растительностью, руководящая роль в установке обслуживание фонтанов и аэраторов и связи с общественностью.

В январе 2014 г. г-н Уитсон был назначен офис-менеджером в Эвансвилле, штат Индиана. Должность требовала, чтобы Патрик взял на себя ведущую роль в управлении офисным персоналом, объектами и операциями в зоне обслуживания офиса в Эвансвилле. Патрик справился с задачей. Офис в Эвансвилле продемонстрировал хороший рост, когда Патрик был менеджером. Он применил практический подход к управлению, активно участвуя в оказании выездных услуг на территории трех штатов, и всегда гордился предоставлением высококачественных услуг клиентам Aquatic Control.

Весной 2019 г. г-н Уитсон займет еще одну ключевую должность в компании Aquatic Control. Он перейдет из офиса в Эвансвилле в офис в Сеймуре с новой должностью руководителя по продажам фонтанов и аэрации. Должность будет сосредоточена на всех аспектах продаж фонтанов и аэрации, включая поддержку менеджеров внутри офиса, поддержку дилеров, а также прямые продажи и поддержку клиентов.

Г-н Уитсон в настоящее время является лицензированным водным аппликатором в штатах Индиана, Иллинойс и Кентукки. Он активно участвует в Обществе управления водными растениями Среднего Запада. За время работы в Aquatic Control он участвовал в деятельности Общества управления озерами Индианы и отделения Американского рыболовного общества в Индиане. Он надеется, что его участие в компании и обществе приведет к дальнейшему росту компании и ее усилиям по улучшению водных ресурсов Среднего Запада.

Новости | Калибр кабеля: 75°C или 90°C Колонки Ampacity

Эта статья содержит наши технические мнения и предназначена только для общих информационных целей. В этой статье термин «кабель» может относиться к проводнику, проводу или кабелю.

Таблицы с 1 по 4 Кодекса CE (CSA C22.1) являются наиболее часто используемыми таблицами допустимой нагрузки для определения размеров электрических кабелей в Канаде. Однако с годами возникла некоторая путаница в отношении поправок, внесенных в эти таблицы.

В этой статье мы рассмотрим источник путаницы и проясним, какую колонку емкостной температуры следует использовать для выбора размеров кабеля.

До введения в действие правила 4-006 Правило ограничения температуры

До 2012 г. таблицы с 1 по 4 в Кодексе CE включали текущие типы кабелей из Таблицы 19 в заголовки столбцов температурных номиналов, как показано на рис. 1. Подрядчики и электрические дизайнеры выбрали мощность из столбца таблицы в зависимости от типа кабеля, который они использовали. Цепи, в которых использовались распространенные типы кабелей, такие как кабель RW90 или Teck90, были рассчитаны на основе токов столба при температуре 90 °C, что соответствовало информации, обычно указанной в спецификациях кабелей в то время.

В рамках продолжающегося процесса гармонизации кодекса CE/NEC (Национального электротехнического кодекса США) в Кодексе CE 2012 года вступили в силу некоторые незначительные, но существенные изменения в методах измерения токов.

После введения в действие правила ограничения температуры 4-006

В 2012 году было введено правило ограничения температуры 4-006. Типы кабелей были удалены из заголовков столбцов в таблицах с 1 по 4, как показано на рисунке 2. Также были изменены значения большей силы тока в столбцах. На первый взгляд казалось, что допустимые нагрузки увеличились, что позволяет использовать кабели меньшего размера, но это не так. Новые правила в 4-006 требуют, чтобы допустимая нагрузка кабеля основывалась на самом низкотемпературном номинальном компоненте в цепи. Во многих случаях проектировщикам и подрядчикам приходилось выбирать кабели большего сечения, основываясь на допустимой нагрузке из столбца допустимой нагрузки при более низкой температуре.

Например, до 2012 г. размеры большинства кабелей Teck90 основывались на значениях емкости столбца, приведенных в Таблицах 1–4, при 90°C. Теперь те же цепи ограничены температурой 75°C из-за предельных значений температуры оборудования на одном или обоих концах цепи. В этом случае проводники могут быть рассчитаны на 90°C, но допустимая нагрузка проводника цепи теперь должна быть выбрана из столбца с более низким номинальным значением 75°C из-за ограничений по температуре замыкания. В большинстве случаев подрядчикам и проектировщикам электрики теперь приходилось отказываться от использования 9колонка 0°C к использованию колонки 75°C.

Эти изменения создали путаницу и дополнительную работу для проектировщиков электротехники, которым пришлось перепроектировать свои системы, переобучить персонал и ознакомиться с новыми элементами процесса выбора кабеля. Многие разработчики электротехники, которые полагались на номинальную мощность, указанную производителем в спецификациях, теперь рисковали указывать кабели, размеры которых были меньше, чем в соответствии с действующим Кодексом CE.

Какую колонку значений силы тока следует использовать для определения размера кабелей, 75°C или 90°C?

См. Таблицу 19для допустимой температуры изоляции кабеля, который вы собираетесь использовать. Затем найдите номинальную температуру компонентов, к которым будут подключаться ваши проводники. См. Правило 4-006 [2], если информация недоступна.

Изделие (компонент или кабель) с наименьшим температурным диапазоном определяет, какую колонку можно использовать (колонка 75°C / 90°C в таблицах 1-4).

Проверьте правило 4-006 [3,4,5,6] на наличие исключений.
