Подключение светодиодной лампы вместо люминесцентных

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные светильники. Они по праву завоевали репутацию лучших приборов освещения прошлых лет. Но время идет, и уже сейчас многие стараются заменить световые приборы на более высокотехнологичные, долговечные и энергосберегающие – светодиодные лампы. И все же, как установить освещение на кристаллах на 220 вольт вместо ЛДС?

Для некоторых такая замена не представляет ничего сложного, но основная масса людей не представляет, как можно подключить светодиодную лампу взамен люминесцентной. Им проще и надежней поменять светильник целиком, и единственное, что их останавливает – это высокая стоимость такого устройства.

А ведь при затрате минимума усилий люминесцентный прибор очень быстро превращается в светодиодный светильник. Нужно лишь понять, как это сделать.

Содержание

Подключение светодиодной лампы Т8
Преимущества светодиодов
Светодиодная трубка Т8
Технические преимущества
Особенности платы
Схема подключения
Схема светодиодного фонаря
Вывод

Подключение светодиодной лампы Т8

Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.

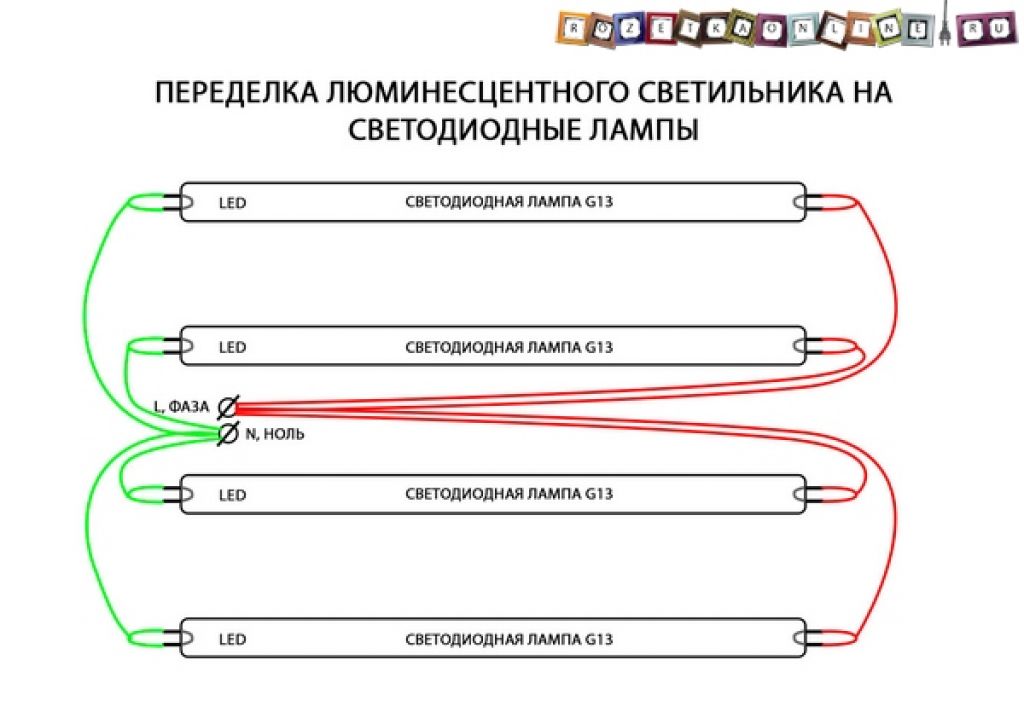

Схема подключения светодиодной трубки

Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы.

Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.

Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.

Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.

Преимущества светодиодов

Люминесцентные светильники потребляют большее количество электроэнергии за счет потерь, связанных с работой пускорегулирующего аппарата. А если установлен более старый образец, работающий посредством электромагнитного балласта, энергопотребление возрастает еще на 20–25%.

Светодиодной трубке не требуется стартера, балласта или ЭПРА. К тому же такой осветительный прибор не содержит опасных тяжелых металлов (таких, как ртуть), а потому не требует особой утилизации, в отличие от люминесцентных.

Также у световых приборов на кристаллах отсутствует мерцание и гудение, что более положительно сказывается на состоянии организма, как физическом, так и психическом. Да и долговечность службы люминесцентных ламп всего около 6 000 часов против 50 000 у светодиодной.

Светодиодная трубка Т8

Технические преимущества

Основной особенностью, обеспечивающей большой срок службы светодиодной лампы на 220 вольт, можно назвать грамотно продуманное отведение тепла от световых элементов. Основной радиатор, обеспечивающий теплоотведение, дублирует дополнительное приспособление в виде продольной пластины по всей длине трубки. В результате чего оборудование не перегревается, а значит, дольше не выходит из строя.

К тому же есть и третья точка теплоотведения – это двухсторонняя печатная плата, изготовленная из особого стеклотекстолита с повышенной плотностью.

Строение светодиодной трубки

Особенности платы

Удивительно, но контакты на плате диодной лампы не паяные. Монтаж производится с помощью инновационных контактных соединений, которые позолочены с целью повышения надежности и увеличения срока службы.

Драйвер выполнен на основе микросхем, минимизирующих габариты и позволяющих обойтись без таких деталей, как высоковольтный электролитический конденсатор. В результате данных инноваций улучшается работа светового прибора, снижаются до нуля скачки напряжения, в частности и при подаче его на лампу, а также не имеется электрических помех.

Стабилизирующее устройство смонтировано с использованием ШИМ (широтно-импульсный модулятор), который поддерживает необходимое напряжение на светодиодах при разнице этих показателей от 175 вольт до 275 вольт.

Максимально допустимая нагрузка на широтно-полюсной модулятор составляет 35 ватт. Поэтому даже при большой нагрузке температура прибора не возрастает.

Светодиодная трубка с модульной системой

Схема подключения

Схема подключения светодиодного светильника не представляет собой ничего сложного. Световые элементы на основе кристаллов подключаются к сети с переменным напряжением 220 вольт через диммер или к стабилизирующему трансформатору 12 В или 24 В. При желании стабилизирующее устройство для подключения чипов к общей электрической сети можно собрать своими руками, хотя процесс это непростой и довольно продолжительный по времени.

Что же касается светодиодных трубок Т8 с цоколем G13 и им подобных, равно как и приборов освещения с цоколем Е27, то для их подключения не требуется устанавливать дополнительные устройства. Все, что нужно для их бесперебойной стабильной работы – подать напряжение на контакты. Все необходимые элементы схемы уже включены в устройство.

Вообще при приобретении имеет смысл обратить внимание на упаковку осветительного прибора, точнее на маркировки на ней. В обязательном порядке помимо информации о номинальном напряжении, силе светового потока и цветовой температуры там будет указано, требуются ли дополнительные устройства для подключения лампы.

Схема подключения светодиодной лампы

Но обычно приборы со встроенным диммером называются лампами, в то время как требующие дополнительного оборудования – светодиодами или LED-элементами.

Также установка стабилизирующего трансформатора, а иногда и контроллера необходима и при монтаже светодиодной полосы. Контроллер – это своего рода мозг подсветки. Монтируется он при условии того, что световая полоса является многоцветной, и «продумывает» переменное включение разных цветов при помощи пульта дистанционного управления.

Схема светодиодного фонаря

Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.

Схема светодиодного аккумуляторного фонаря

Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.

Таким образом, лампа теряет около 30 процентов света.

Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя.

Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.

Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.

Вывод

Подключение светодиодной лампы – дело простое и не требующее каких-либо особых знаний и навыков. Главное – делать все правильно и четко по инструкции. Экономичные и имеющие очень большой срок эксплуатации осветительные приборы – хороший вариант для дома, квартиры или дачи.

При ассортименте, присутствующем сейчас на полках магазинов, возможен подбор любого типа подобных ламп в любом корпусе и для любых люстр. Замена любого вида освещения, даже люминесцентных приборов, очень проста. Ну а о лампах накаливания и говорить не приходится. А выгода от такой замены, конечно же, немалая.
