Светодиод схема: Правильные схемы подключения светодиода

Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка

#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры

Печатная плата: виды, требования, размеры, методы изготовления

28 Февраля 2023 — Анатолий Мельник

Рассказываем что такое печатная плата, виды и размеры печатных плат. Технология изготовления печатных плат. Из чего изготавливается печатная плата.

Читать полностью5

#печатные платы

Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью1412

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью995

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью59

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью1175

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

29 Декабря 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 885

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью114

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью961

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью1815

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью1329

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью907

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью195

#отвертки

Виды и типы батареек

24 Ноября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки.

Как обозначаются батарейки (маркировка)

Читать полностью1584

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2648

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью2224

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1524

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью449

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью4801

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью385

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью6387

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью3199

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью9228

#диоды #светодиоды

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью3396

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием.

Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью926

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью6589

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью761

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью6282

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью924

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью383

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью4422

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью2282

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью4188

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью1293

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью1614

#конденсаторы

Все о танталовых конденсаторах — максимально подробно

24 Ноября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью211

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью425

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью9132

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью15133

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью2277

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью1238

#термодатчики

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2557

#заземление

Как определить выводы транзистора

24 Ноября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью4071

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью3227

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью7159

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 1838

Как устроен туннельный диод

24 Ноября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью5810

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью761

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью4127

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью501

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью5883

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью1344

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью1217

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью4574

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью1118

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью325

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью957

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью7758

#варикапы

Маркировка конденсаторов

24 Ноября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью6912

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью1206

#диоды

Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка

#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры

Печатная плата: виды, требования, размеры, методы изготовления

28 Февраля 2023 — Анатолий Мельник

Рассказываем что такое печатная плата, виды и размеры печатных плат. Технология изготовления печатных плат. Из чего изготавливается печатная плата.

Читать полностью5

#печатные платы

Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью1412

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью995

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью59

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью1175

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

29 Декабря 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 885

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью114

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью961

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью1815

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью1329

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью907

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью195

#отвертки

Виды и типы батареек

24 Ноября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью1584

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2648

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью2224

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1524

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью449

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью4801

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью385

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью6387

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью3199

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью9228

#диоды #светодиоды

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью3396

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью926

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью6589

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью761

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью6282

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью924

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью383

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью4422

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью2282

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью4188

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью1293

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью1614

#конденсаторы

Все о танталовых конденсаторах — максимально подробно

24 Ноября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью211

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью425

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью9132

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью15133

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью2277

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью1238

#термодатчики

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2557

#заземление

Как определить выводы транзистора

24 Ноября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью4071

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью3227

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью7159

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 1838

Как устроен туннельный диод

24 Ноября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью5810

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью761

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью4127

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью501

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью5883

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью1344

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью1217

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью4574

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью1118

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью325

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью957

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью7758

#варикапы

Маркировка конденсаторов

24 Ноября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью6912

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью1206

#диоды

Руководство по проектированию светодиодных схем и основам работы со светодиодами

Скачать PDF

Abstract

В течение многих лет светодиоды (LED) были популярным выбором для использования в индикаторах состояния и матричных панелях. Теперь вы можете выбирать между недавно разработанными синими и белыми типами (широко используемыми в портативных устройствах), а также вездесущими зелеными, красными и желтыми типами. Например, белые светодиоды считаются идеальным фоновым освещением для цветных дисплеев. Но следует учитывать присущие этим новым светодиодным устройствам особенности при проектировании блоков питания для них. В этой статье описываются свойства старых и новых светодиодов, а также производительность, необходимая для источников питания, которые их активируют.

Стандартные красный, зеленый и желтый светодиоды

Самый простой способ управлять светодиодом — подать на него источник напряжения с последовательным резистором. Светодиод излучает свет постоянной интенсивности, пока рабочее напряжение (V _B ) остается постоянным (хотя интенсивность уменьшается с повышением температуры окружающей среды). Вы можете изменить интенсивность света по мере необходимости, изменяя номинал резистора.

Для стандартного светодиода диаметром 5 мм на рисунке 1 показано прямое напряжение (В _F ) по сравнению с прямым током (I _F ). Обратите внимание, что падение напряжения на светодиоде увеличивается с увеличением прямого тока. Предполагая, что один зеленый светодиод с прямым током 10 мА должен иметь постоянное рабочее напряжение 5 В, последовательный резистор R _V равен (5 В — В _{F, 10 мА} )/10 мА = 300 Ом. Прямое напряжение составляет 2 В, как показано на графике типичных рабочих условий, приведенном в техническом паспорте (рис. 2).

Рис. 1. Стандартные красные, зеленые и желтые светодиоды имеют прямое напряжение в диапазоне от 1,4 В до 2,6 В, в зависимости от желаемой яркости и выбора прямого тока. Для прямых токов ниже 10 мА прямое напряжение изменяется всего на несколько сотен милливольт

Рис. 2. Последовательный резистор и источник постоянного напряжения обеспечивают простой способ управления светодиодом.

Товарные диоды, подобные этому, производятся с комбинацией арсенида галлия и фосфида. Простые в обращении и известные большинству инженеров-конструкторов, они обладают рядом преимуществ:

• Излучаемый цвет (длина излучаемой волны) остается относительно постоянным при изменении прямого тока, рабочего напряжения и температуры окружающей среды. Стандартные зеленые светодиоды излучают длину волны около 565 нм с небольшим допуском всего 25 нм. Параллельная работа нескольких таких светодиодов не представляет проблемы (рис. 3), поскольку цветовая разница очень мала. Нормальное изменение прямого напряжения вызывает небольшие различия в интенсивности света, но они также незначительны. Обычно вы можете пренебречь любыми различиями между светодиодами одного производителя и одной партии.
• Прямое напряжение мало изменяется при прямом токе примерно до 10 мА. Разница составляет около 200 мВ для красных светодиодов и около 400 мВ для других цветов (рис. 1).
• Для прямых токов ниже 10 мА прямое напряжение намного меньше, чем для синих или белых светодиодов, что позволяет недорого работать непосредственно от элемента Li+ или тройного элемента NiMH.

Рисунок 3. Показанная конфигурация использует несколько красных, желтых или зеленых светодиодов параллельно, с очень небольшой разницей в цвете или яркости.

Таким образом, стоимость электроэнергии для эксплуатации стандартных светодиодов достаточно низкая. Повышающие преобразователи или сложные и дорогие источники тока не нужны, если рабочее напряжение светодиода выше, чем его максимальное прямое напряжение.

Эти светодиоды могут даже работать непосредственно с литий-ионными или тройными никель-металлгидридными элементами, если приложение допускает снижение интенсивности света по мере разряда элементов батареи.

Синие светодиоды

Светодиоды, излучающие синий свет, долгое время были недоступны. Инженеры-конструкторы смогли прибегнуть только к существующим цветам: красному, зеленому и желтому. Ранние «синие» устройства на самом деле были не синими светодиодами, а небольшими лампочками накаливания, окруженными диффузором синего цвета.

Первые «истинно синие» светодиоды были разработаны несколько лет назад с использованием чистого кремний-углеродного материала (SiC), но их светоотдача была низкой. Устройства следующего поколения имели базовый материал из нитрида галлия, который достиг светоотдачи в несколько раз по сравнению с первыми версиями. Сегодняшний эпитаксиальный материал для синих светодиодов называется нитридом индия-галлия (InGaN). Излучая с длиной волны в диапазоне от 450 до 470 нм, светодиоды InGaN производят в пять раз больше света, чем светодиоды из нитрида галлия.

Белые светодиоды

Настоящие светодиоды, излучающие белый свет, недоступны. Такое устройство сложно построить, потому что светодиоды обычно излучают одну длину волны. Белый не появляется в спектре цветов; вместо этого для восприятия белого цвета требуется смесь длин волн.

Хитрость используется для изготовления белых светодиодов. Основной материал InGaN, излучающий синий цвет, покрыт материалом преобразователя, который излучает желтый свет при стимуляции синим светом. В результате получается смесь синего и желтого света, воспринимаемая глазом как белая (рис. 4).

Рис. 4. Длина волны излучения белого светодиода (сплошная кривая) включает пики в синей и желтой областях, но человеческий глаз интерпретирует их как белый свет. Для сравнения показана относительная светочувствительность человеческого глаза (пунктирная кривая).

Цвет белого светодиода определяется цветовыми координатами. Значения этих координат X и Y рассчитываются в соответствии с инструкциями, приведенными в публикации 15.2 Международной комиссии по освещению (CIE). В технических описаниях белых светодиодов часто указывается изменение этих цветовых координат при увеличении прямого тока (рис. 5).

Рис. 5. Изменение прямого тока изменяет координаты цветности белого светодиода (LE Q983 от OSRAM Opto Semiconductors) и, следовательно, качество его белого света.

К сожалению, со светодиодами на основе технологии InGaN не так просто обращаться, как со стандартными зелеными, красными и желтыми светодиодами. Преобладающая длина волны (цвет) светодиода InGaN изменяется в зависимости от прямого тока (рис. 6). Белые светодиоды, например, демонстрируют сдвиг цвета из-за различных концентраций материала преобразователя, в дополнение к изменению длины волны с прямым напряжением для материала InGaN, излучающего синий свет. Это изменение цвета можно увидеть на рисунке 5, где смещение координат X и Y означает изменение цвета. (Как упоминалось ранее, белые светодиоды не имеют определенной длины волны.)

Рис. 6. Увеличение прямого тока изменяет оттенок синего светодиода за счет изменения длины волны его излучения.

Прямое напряжение сильно изменяется при прямом токе до 10 мА. Диапазон изменения составляет около 800 мВ (некоторые типы диодов изменяются еще больше). Таким образом, изменение рабочего напряжения, вызванное разрядкой батареи, меняет цвет, поскольку изменение рабочего напряжения изменяет прямой ток. При прямом токе 10 мА прямое напряжение составляет около 3,4 В (эта величина варьируется в зависимости от производителя и колеблется от 3,1 В до 4,0 В). Вольт-амперная характеристика также сильно различается от светодиода к светодиоду (см. ниже). Работа светодиода напрямую от батареи затруднена, потому что состояние разрядки большинства батарей ниже минимально необходимого прямого напряжения светодиода.

Белые светодиоды работают параллельно

Многие портативные устройства и устройства с батарейным питанием используют белые светодиоды для фоновой подсветки. В частности, цветные дисплеи КПК нуждаются в белой подсветке для получения цветопередачи, близкой к оригиналу. Будущие мобильные телефоны 3G будут поддерживать изображения и видеоданные, для которых требуется белая подсветка. Цифровые фотокамеры, MP3-плееры и другое видео- и аудиооборудование также включают в себя дисплеи, для которых требуется белая подсветка.

В большинстве случаев одного белого светодиода недостаточно, поэтому необходимо использовать несколько светодиодов вместе. Необходимо предпринять специальные шаги, чтобы убедиться, что их интенсивность и цвет совпадают, даже если заряд батареи и другие условия различаются.

На рис. 7 показаны кривые вольтамперной характеристики для группы случайно выбранных белых светодиодов. При подаче на эти светодиоды напряжения 3,3 В (верхняя пунктирная линия) возникают прямые токи в диапазоне от 2 мА до 5 мА, что, в свою очередь, дает различные оттенки белого цвета. Координата Y, в частности, сильно изменяется в этой области (рис. 5), что приводит к неверному воспроизведению цвета на освещенном дисплее. Светодиоды также имеют разную силу света, что создает неоднородное освещение. Еще одна проблема – требуемое минимальное напряжение питания. Для работы светодиодов необходимо напряжение значительно выше 3 В. Ниже этого уровня несколько светодиодов могут оставаться полностью темными.

Рис. 7. Эти кривые иллюстрируют значительные различия в вольт-амперных характеристиках белых светодиодов, даже случайно выбранных из одной производственной партии. Параллельная работа нескольких таких светодиодов при постоянном напряжении 3,3 В (верхняя пунктирная линия) дает разные оттенки белого и разную яркость.

Литий-ионный аккумулятор при полной зарядке обеспечивает выходное напряжение 4,2 В, которое после короткого периода работы падает до номинального значения 3,5 В. Это напряжение снижается до 3,0 В по мере разрядки аккумулятора. Если белые светодиоды работают напрямую от батареи, как показано на рис. 3, возникают следующие проблемы:

Сначала, когда батарея полностью заряжена, горят все диоды, но с разными оттенками интенсивности и цвета. Когда напряжение батареи падает до номинального уровня, интенсивность света уменьшается, а различия в белом цвете становятся сильнее. Поэтому разработчик должен учитывать значение напряжения батареи и прямого напряжения диода, для которых рассчитывается последовательный резистор. (При полностью разряженной батарее некоторые светодиоды будут полностью темными.)

Зарядный насос с регулятором тока

Целью источника питания светодиодов является обеспечение достаточно высокого выходного напряжения и обеспечение одинакового тока через все параллельно подключенные светодиоды. Обратите внимание (рис. 5), что если все белые светодиоды параллельной конфигурации имеют одинаковые токи, все они будут иметь одинаковые координаты цветности. Для этой цели Maxim предлагает зарядовый насос с контролем тока (MAX1912).

В параллельной конфигурации трех светодиодов, показанной на рис. 8, накачка заряда представляет собой крупномасштабный тип, который увеличивает входное напряжение в 1,5 раза. Раньше зарядовые насосы просто удваивали входное напряжение, но этот новый метод обеспечивает более высокую эффективность. Входное напряжение повышается до уровня, который позволяет работать только светодиодам. Сети резисторов, подключенные к SET (вывод 10), обеспечивают одинаковые токи во всех светодиодах. Внутренняя схема поддерживает напряжение SET на уровне 200 мВ, поэтому ток через любой светодиод можно рассчитать как I _{Светодиод} = 200 мВ/10 Ом = 20 мА. Если для некоторых диодов требуется меньший ток, вы можете подключить более трех диодов параллельно, поскольку MAX1912 выдает до 60 мА. См. техническое описание MAX1912 для дальнейших применений и схем.

Рис. 8. Эта ИС сочетает в себе насос заряда с управлением током. Насос заряда обеспечивает достаточное рабочее напряжение для белых светодиодов, а управление током обеспечивает однородный белый свет, пропуская одинаковые токи через каждый светодиод.

Простое управление током

Белые светодиоды

могут легко работать, если система обеспечивает напряжение выше, чем прямое напряжение диодов. Цифровые фотокамеры, например, обычно имеют питание +5 В. В этом случае вам не нужна функция форсирования, потому что напряжение питания имеет достаточный запас для питания светодиодов. Для схемы, показанной на рис. 8, следует выбрать согласованный источник тока. Например, MAX1916 может параллельно управлять тремя светодиодами (рис. 9).

Рисунок 9. Один внешний резистор (R _SET ) программирует значение одинаковых токов, подаваемых на каждый светодиод. Подача сигнала с широтно-импульсной модуляцией на контакт включения (EN) этой ИС обеспечивает простое управление яркостью (функция затемнения).

Операция проста: Резистор R _SET программирует ток, который форсируется через подключенные светодиоды. Этот подход занимает очень мало места на доске. Помимо микросхемы (небольшой корпус SOT23 с 6 выводами) и нескольких обходных конденсаторов, требуется только один внешний резистор. ИС обеспечивает превосходное согласование токов между светодиодами на уровне 0,3%. Эта конфигурация обеспечивает идентичные местоположения цветности и, следовательно, идентичные типы белого света от каждого светодиода.

Диммирование Меняется интенсивность света

Некоторые портативные устройства контролируют интенсивность своего светового потока в зависимости от условий окружающего освещения, а другие снижают интенсивность света с помощью программного обеспечения после короткого периода ожидания. Обе эти операции требуют затемнения светодиодов, и такая функция затемнения должна одинаково влиять на каждый прямой ток, чтобы избежать возможных сдвигов в координации цветности. Эта однородность может быть достигнута с помощью небольшого цифро-аналогового преобразователя, который регулирует ток через резистор R 9.0012 КОМПЛЕКТ резистор.

Преобразователь с 6-битным разрешением, такой как MAX5362 с интерфейсом, совместимым с I ² C*, или MAX5365 с интерфейсом, совместимым с SPI™, делает возможной функцию диммирования с 32 ступенями интенсивности света (рис. 10). Тип белого света светодиодов меняется с изменением яркости, потому что прямой ток влияет на координаты цветности. Это не должно быть проблемой, потому что одинаковые прямые токи заставляют каждый диод в группе излучать одинаковый свет.

Рис. 10. Этот цифро-аналоговый преобразователь управляет затемнением светодиодов путем одновременного изменения их прямых токов.

Функция затемнения, при которой координаты цветности не перемещаются, называется широтно-импульсной модуляцией. Это может быть реализовано с большинством источников питания, которые обеспечивают функцию включения или выключения. MAX1916, например, ограничивает ток утечки через светодиоды всего до 1 мкА, как только часть отключается путем понижения EN. Результат — нулевое излучение света. Подтягивание EN к высокому уровню направляет запрограммированный прямой ток через светодиоды. Если вы подаете сигнал с широтно-импульсной модуляцией на EN, яркость будет пропорциональна коэффициенту заполнения этого сигнала.

Координаты цветности не меняются, потому что каждый светодиод продолжает видеть один и тот же прямой ток. Однако человеческий глаз воспринимает изменение рабочего цикла как изменение яркости. Частоты выше 25 Гц не воспринимаются человеческим глазом, поэтому частота переключения 200-300 Гц является хорошим выбором для ШИМ-диммирования. Более высокие частоты могут вызвать проблемы, поскольку координаты цветности могут смещаться в течение короткого интервала времени, необходимого для включения и выключения светодиодов. ШИМ-сигнал может подаваться с вывода ввода-вывода микропроцессора или с одного из его периферийных устройств. Количество доступных шагов яркости зависит от ширины регистра счетчика, используемого для этой цели.

Импульсный повышающий преобразователь с контролем тока

Помимо упомянутого выше зарядового насоса (MAX1912), вы также можете реализовать повышающий преобразователь с управлением по току. Импульсный преобразователь напряжения MAX1848, например, генерирует выходное напряжение до 13 В, чего достаточно для последовательного включения трех светодиодов (рис. 11). Этот подход, вероятно, самый чистый, потому что все светодиоды, соединенные последовательно, имеют одинаковый ток. Ток светодиода определяется R _SENSE и напряжением, подаваемым на вход CTRL.

Рис. 11. Тот же прямой ток, который управляется через вход CTRL (например) цифро-аналоговым преобразователем.

MAX1848 может реализовать функцию диммирования в соответствии с любым из методов, описанных выше. Прямой ток через светодиоды пропорционален напряжению на выводе CTRL. Поскольку MAX1848 переходит в режим выключения, когда напряжение, подаваемое на CTRL, падает ниже 100 мВ, вы также можете реализовать функцию диммирования ШИМ.

Резюме

Белые светодиоды могут работать параллельно, если вы позаботитесь о том, чтобы обеспечить излучение однородного белого света, сделав их прямые токи равными. Для работы светодиодов выберите либо управляемый источник тока, либо комбинацию повышающего преобразователя с управлением током. Используя подкачивающие насосы или переключаемые повышающие преобразователи, вы можете реализовать такие комбинации с несколькими стандартными продуктами.

Литература

1. Спецификация «LR5360, LS5360, LY5360, LG5360», OSRAM Opto Semiconductors, Регенсбург, 2001 г.
2. «Управление светодиодами на основе InGaN в параллельных цепях», Герхард Шарф, OSRAM Opto Semiconductors, ноябрь 2001 г.
3. Колориметрия, 2 ^{-е издание} , публикация CIE 15.2-1986, ISBN 3 900 734 00 3.
4. Спецификация «Hyper ChipLED LW Q983», OSRAM Opto Semiconductors, Регенсбург, 2001 г.
5. Спецификация MAX1912, Maxim Integrated, 2002: MAX1912.

схем с нуля | Давайте добавим светодиоды в вещи!

Схемы с нуля

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

До этого момента мы сосредоточились на механике электроники — проводке и пайке — обходя теорию , следуя некоторым сокращениям и рецептам. Этого достаточно для нужд многих людей.

Изучение основных принципов открывает возможности для использования других типов батарей (включая перезаряжаемые) и увеличения времени работы. А может вам просто интересно! Есть немного чтения, новые термины и немного математики, но ничего обременительного.

Наука!

Электричество — это перенос электронов — отрицательно заряженных частиц в каждом атоме. Это невидимая сила природы, но мы можем представить ее как воду. Поскольку электричество перетекает с места на место, в этот поток могут быть вставлены предметы для получения полезной работы, точно так же, как водяное колесо использует текущий поток для измельчения зерна. Электроника, тогда , это креативная сантехника.

Батарейки

Батарея содержит две дополнительные химические реакции; один производит избыток электронов, другой дефицит. Две реакции внутри батареи разделены, но притяжение настолько сильно, что добавление внешнего проводника — пути для электронов — завершает эти реакции. Вот почему у батарей есть «+» и «-» конец, и почему вся электроника состоит из цепей — петли между ними. Когда эта петля замкнута, электроны текут, что-то происходит. (вот что такое переключатель делает — он размыкает или замыкает цепь. )

В разных батареях химические вещества используют разные комбинации реакций. Эта смесь определяет Напряжение, своего рода «неотложность» реакции. Используя нашу аналогию с сантехникой, напряжение похоже на давление воды.

Наш стандартный рецепт предусматривал использование трех щелочных батарей типа AAA или AA (одноразового использования). Химия этих батарей дает около 1,5 Вольт. Соединён встык в корпусе ( «последовательно» на жаргоне электроники), напряжения складываются, чтобы получить в сумме: 1,5 + 1,5 + 1,5 = 4,5 Вольта. Наш рецепт был построен вокруг этого числа; , поэтому есть простой выбор двух резисторов в зависимости от цвета светодиода. Измените это, и вместе с этим должно измениться что-то еще.

(В электронике техническим термином для отдельной батареи является элемент .  «Батарея» относится к группе элементов  . В дальнейшем мы будем использовать эти термины.)

Химия перезаряжаемых никель-кадмиевых (NiCd) или никель-металлогидридных (NiMH) элементов дает около 1,2 В каждый. Литий-ионные или литий-полимерные элементы имеют напряжение от 3,7 до 4,2 В (в зависимости от используемой химии). Аккумуляторные блоки для аккумуляторных инструментов и радиоуправляемых транспортных средств часто соединяют несколько элементов последовательно для более высокого напряжения. А внутри 9В щелочной батарее действительно есть несколько маленьких 1,5-вольтовых элементов, соединенных последовательно. Мы можем работать с любыми из них, имея немного больше знаний…

Ток, сопротивление и закон Ома

Ток — это напор потока электронов в единицах, называемых Ампер (А). Один Ампер = 6,2 квинтиллионов электронов, проходящих данную точку за одну секунду!

Что регулирует ток? В сантехнике ширина трубы. В электронике это сопротивление , 9 Ом.0189 измеряется в Ом (Ом). Как упоминалось в нашем рецепте, сопротивление в цепи тормозит химическую реакцию клеток, удерживая ее от слишком быстрого протекания.

Напряжение, ток и сопротивление напрямую взаимосвязаны; зная любых двух из этих значений, можно вывести третье. Это соотношение называется Законом Ома:

В = IR

Напряжение (В) = Ток (Ампер) × Сопротивление (Ом). («Я» от французского слова intensité …C уже занят.) Или, путем алгебраической замены:

R = V÷I (Сопротивление = Напряжение ÷ Ток)

I = V÷R (Ток = Напряжение ÷ Сопротивление)

Это соотношение является основой всей электроники, столь же фундаментальным, как F = ma в физике.

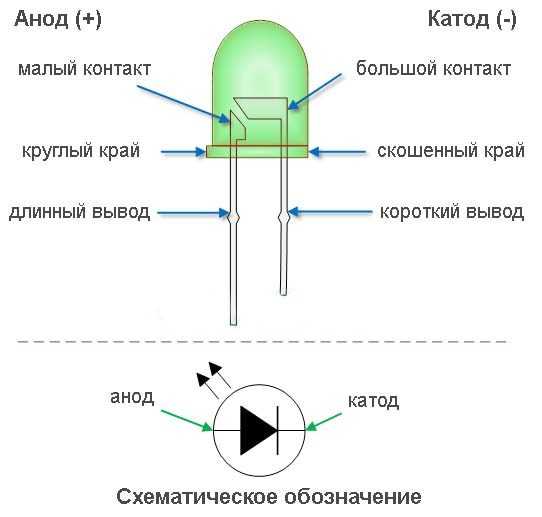

Светодиоды

Светодиоды торгуют электронов за фотонов — свет! И точно так же, как батареи имеют разный химический состав и напряжение, светодиоды тоже имеют уникальные характеристики.0188 прямое напряжение (сокращенно V _F ), при котором они работают, в зависимости от их химического состава.

Цвет	Типовое прямое напряжение (В F )
Красный, оранжевый	2,0
Желтый	2. 1
Зеленый (старый желто-зеленый )	2,2
Синий, белый, ультрафиолетовый и более новый «настоящий» зеленый	3,3

Эти цифры являются приблизительными ориентирами, они подходят для большинства ситуаций. Для получения более точных значений и для других цветов, не перечисленных здесь, точное напряжение можно найти на упаковке, странице продукта или в техническом описании (документы, опубликованные производителями электронных компонентов, в которых перечислены все мельчайшие детали устройства). Вот оборотная сторона  бирюзовый Светодиод упаковка:

Вот номер, который нам нужен, V _F : 3,2 Вольта.



Следующее значение — I _F  — тоже скоро пригодится. Помните, что «I» представляет ток в наших уравнениях. I _F  — прямой ток .

Ток определяет яркость светодиода …до определенного предела. Слишком сильный ток разрушит его!

Верхний светодиод показывает максимальный ток 20 миллиампер (1 мА = 0,001 ампер, поэтому 20 мА = 0,020 А). Это значение типично для большинства светодиодов, но некоторые работают выше или ниже… опять же, проверьте упаковку, страницу продукта или техническое описание.

Обратите внимание, что это максимум . Мне нравится немного отступать, на 10–15%, чтобы обеспечить более длительный срок службы. То есть 17-18 мА.

Напряжение светодиода (вместо этого назовем его В _LED ) должно быть ниже напряжения аккумулятора ( В _BAT ), иначе он не загорится. Затем, взяв разницу двух напряжений и применив закон Ома, мы точно узнаем, какое сопротивление требуется в этом промежутке для получения желаемого тока:

R = ( V _BAT  –  V _LED ) ÷ I

Assuming a 4.5V battery from the recipe, and a 3. 3V blue LED, aiming for 18mA current:

R = (4,5 – 3,3) ÷ 0,018 = 66,67 Ом

Но резисторы обычно имеют ограниченный набор значений, , поэтому мы округляем до следующего общего размера… 68 Ом (как показано в рецепте), или возможно, 100 Ом, если это все, что вы можете найти.

Как насчет литий-полимерного аккумулятора на 3,7 В и красного светодиода на 2 В?

R = (3,7 — 2,0) ÷ 0,018 = 94,44 Ом

Шаг до ближайшего стандартного размера, 100 Ом. Вот и все! Никто не может дать вам отпор за то, что вы больше не занимаетесь «настоящей электроникой».

Резисторы просты, если они промаркированы на упаковке. Не так много, когда они перемешаны с другими частями. Таблицы цветов резисторов, подобные этой, помогают расшифровать коды.

Напомним, что аккумуляторы в серии дают более высокое напряжение питания. Светодиоды, соединенные последовательно, также имеют более высокое прямое напряжение.



Если в вашей конструкции используется несколько светодиодов, и если это позволяют напряжение батареи и светодиодов, последовательное соединение таким образом несколько эффективнее и продлевает срок службы батареи.

Светодиоды серии   (как показано выше) могут использовать один резистор для цепи. Светодиоды в параллельно (как изначально показано в рецепте) требуют отдельных резисторов для каждого, даже если светодиоды одного типа. Комбинация этих — последовательно-параллельная схема — имеет один резистор на цепочку. Это объединяет все изученное до сих пор, и это возможность попрактиковаться в математике:

Светодиоды

и связанные с ними формулы более подробно объясняются в нашем руководстве Все о светодиодах . Это включает в себя викторины, чтобы убедиться, что вы на правильном пути.

Несколько раз попрактикуйтесь вручную, чтобы закрепить понятия. Если вам просто нужны быстрые ответы, в Интернете есть онлайн-калькуляторы светодиодных резисторов, а отличный калькулятор включен в Приложение Adafruit Circuit Playground для iOS:

Если напряжение питания и прямое напряжение очень близки, значение резистора может быть близким к нулю. В качестве страховки всегда включайте по крайней мере маленькое сопротивление — возможно, 50 Ом — чтобы учесть разницу между «типичным» и фактическим напряжением. Например, новая батарея имеет немного более высокое напряжение, чем почти разряженная.

При использовании батареи или корпуса без собственного переключателя рассмотрите возможность добавления одного из этих тактильных переключателей включения/выключения с выводами. Положительный щелчок и низкий профиль делают его идеальным для носимых проектов.

Светодиодный «бросок» не включает резистор. Как дела?

Элементы типа «таблетка» обладают внутренним сопротивлением 90 188 Ом 90 189 — они могут пропускать столько тока, что обусловлено их размером и химическим составом.
