Как подключить светодиод на 220 вольт схема

Это, вероятно, простейшая схема для создания мигающего светодиода от вольт. Схема может быть применена в качестве индикатора сетевого напряжения. Динистор, как правило, используется в качестве генератора импульсов для управления тиристором или симистором. Когда на динистор подано напряжение ниже напряжения пробоя, то он не пропускает через себя ток фактически получается обрыв цепи и только очень незначительный ток проходит через него.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • ПОДКЛЮЧЕНИЕ СВЕТОДИОДОВ К 220 В
  • Подключение светодиода к сети 220В
  • Правильное подключение светодиодов
  • Как подключить светодиод к 220 В
  • Как подключить светодиод?
  • Схема подключения светодиода к сети 220 вольт
  • Почему так сложно сделать питание светодиодов от 220В своими руками?
  • Подключение светодиодов к 12 вольт и к сети 220В
  • Схемы подключения светодиодов к 220В и 12В
  • Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор). 220 вольт диоды

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить светодиод к сети 220 Вольт

ПОДКЛЮЧЕНИЕ СВЕТОДИОДОВ К 220 В


А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода. Поэтому самая простая схема подключения светодиода к В состоит всего из нескольких элементов:. Защитный диод может быть практически любым, так как его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором. Сопротивление и мощность ограничительного балластного резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:.

Обычно оно лежит в пределах 1. Для обычных индикаторных светодиодов ток будет мА. В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:.

Это вторая схема включения светодиодов на вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс. Но есть и минус: к защитному диоду прикладывается полное амплитудное напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на вольт — 1N КД Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя.

Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя. Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:. А это уже не так опасно.

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения.

Это будет заметно глазу. К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т. В некоторых случаях данный эффект может быть неприемлем или даже опасен.

Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя диодного моста :. Обратите внимание, что по сравнению со схемой 2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток.

И, соответственно, в четыре раза большую мощность рассеивания резисторов. К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода.

Обратное напряжение на каждом из диодов будет совсем ничтожным. Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода несколько вольт максимум , поэтому каждый из светодиодов будет надежно защищен от пробоя. Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы хотя я таких ни разу не видел. Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна.

А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.

Все зависит от частоты: чем она ниже, тем заметнее пульсации. Не смотря на то, что пульсации освещенности на частотах Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли. Для частоты 50 Гц — это будут 1. Но это для перфекционистов. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался.

Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций К п. Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:. Посмотрим, как включить светодиод в сеть вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный сглаживающий конденсатор:. Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:. А во-вторых, сделать вид, что яркость светодиода а, следовательно, и освещенность имеет линейную зависимость от тока. Допустим, мы хотим получить коэфф. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В.

Частота сети, как обычно, 50 Гц. Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:.

Таким образом, осциллограмма напряжения на конденсаторе а значит и на нашем упрощенном светодиоде будет выглядеть примерно вот так:. Вспоминаем тригонометрию и считаем время заряда конденсатора для простоты не будем учитывать сопротивление балластного резистора :.

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, так как у нас используется двухполупериодный выпрямитель:. На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Обратили внимание, насколько большая мощность выделяется на гасящем резисторе?

Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить? Оказывается, еще как можно! Достаточно вместо активного сопротивления резистора взять реактивное конденсатор или дроссель.

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать. Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:.

Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания в розетку. Бытовые счетчики ее не учитывают, поэтому платить за нее не придется.

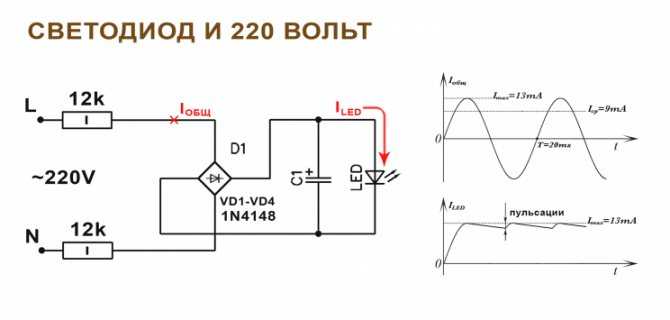

Таким образом, наша схема питания светодиодов от В своими руками приобретает следующий вид:. Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех. Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.

Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.

К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода. Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети то есть в тот самый момент, когда напряжение в розетке находится на пике своего значения.

С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод. Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения. Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на Ом и мощностью 1 Вт.

Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1. Получается, что схема включения светодиода в сеть вольт должна быть такой:.

И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать вольт.

А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго сутки и более. И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться.

Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки. Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор например, на 1 МОм.

Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет. Таким образом, законченная схема подключения светодиода к сети В с учетом всех нюансов и доработок будет выглядеть так:. Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2 , а можно рассчитать самостоятельно. Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости в Фарадах :.

Таким образом, при включении светодиода на напряжение В, на каждые мА тока потребуется примерно 1. Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора. В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее В.

Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем.


Подключение светодиода к сети 220В

В декоративном освещении и прочих местах, где светодиод используется как источник света, принято подключать его через драйвер. Драйвер уже имеет необходимые параметры для бесперебойной и максимально эффективной работы светодиода. Он актуален в тех случаях, когда в цепи наличествует несколько мощных кристаллов или целый набор светодиодных лент. Подключение светодиода напрямую к напряжению В используется в том случае, когда LED будет выглядеть как слабенький индикатор — если в подключении участвуют один или несколько элементов.

Как подключить светодиод к 12 вольтам. Подключать светодиод напрямую к 12 вольт — запрещено, он сгорит в Схема светодиод

Правильное подключение светодиодов

Подобную схему можно применить и для подсветки обычного настенного выключателя. Такие простые схемы включения светодиодов часто применяются в бытовой технике для индикации их состояния и облегчения поиска в темноте. Каждый из приведенных вариантов включения работоспособен и опробован лично автором статьи. Опробование схем производилось с двумя типами светодиодов цветной 1. При питании светодиода от постоянного напряжения, достаточно включить последовательно с ним токоограничивающий резистор, сопротивление которого легко рассчитать по формуле:. Подставив в формулу получим номинал резистора Ом Если лень производить расчеты, можно еще рассчитать параметры резистора на этом сайте, вставив свои параметры в таблицу. Особенность питания светодиода сетевым переменным напряжением заключается в наличии импульсов высокого напряжения прикладываемых к светодиоду в обратной полярности.

Как подключить светодиод к 220 В

А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода. Поэтому самая простая схема подключения светодиода к В состоит всего из нескольких элементов:. Защитный диод может быть практически любым, так как его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором. Сопротивление и мощность ограничительного балластного резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:.

Как запитать светодиод от сети В.

Как подключить светодиод?

У многих начинающих радиолюбителей возникает мысль, как подключить светодиод к В без применения трансформатора. Ведь габариты даже самого маломощного трансформатора сравнительно велики. Это в первую очередь вызвано высоким сетевым напряжением, в результате чего первичная обмотка трансформатора имеет большое число витков. Основной проблемой подключения светодиода к вольтам на прямую, без трансформатора является ограничение ток, протекающего через него вследствие проложенного напряжения. Оценим его величину для понимания сети происходящего. Поскольку переменное напряжение изменяет свое направление дважды за период, то в один полупериод ток протекает, а во второй — нет.

Схема подключения светодиода к сети 220 вольт

Впервые светодиоды начались использоваться в начале х годов. С того времени произошло видоизменений. Светодиоды имеют массу преимуществ, таких как:. Потому как светодиодам для работы нужен только источник постоянного тока, следует производить монтаж с правильной полярностью. Когда диоды подключены неверно, функционировать они не будут. Чтобы их работа происходила правильно важно знать, как подключить светодиод. Определяется полярность несколькими методами:.

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, В. Затем их можно использовать.

Почему так сложно сделать питание светодиодов от 220В своими руками?

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение. Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня.

Подключение светодиодов к 12 вольт и к сети 220В

Светодиоды — неотъемлемая часть электроники, позволяющая осуществлять индикацию состояния приборов. В зависимости от цвета и расположения на корпусе светоизлучающие диоды сигнализируют о состоянии зарядки, подключении гаджета к сети и т. Но бывают ситуации, когда в приборе отсутствует штатная сигнализация, а человеку она нужна. Тогда и встаёт вопрос о том, как включить светодиод в В, не используя понижающих напряжение трансформаторных устройств.

Достаточно часто нам приходится сталкиваться с таким вопросом — как подключить светодиоды к В, или попросту к электрической сети переменного напряжения. Как таковое, прямое подключение диода напрямую к сети не несет никакой смысловой нагрузки.

Схемы подключения светодиодов к 220В и 12В

На сегодняшний день существуют сотни разновидностей светодиодов, отличающихся внешним видом, цветом свечения и электрическими параметрами. Но всех их объединяет общий принцип действия, а значит, и схемы подключения к электрической цепи тоже базируются на общих принципах. Достаточно понять, как подключить один индикаторный светодиод, чтобы затем научиться составлять и рассчитывать любые схемы. Прежде чем перейти к рассмотрению вопроса о правильном подключении светодиода, необходимо научиться определять его полярность. Чаще всего индикаторные светодиоды имеют два вывода: анод и катод.

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор). 220 вольт диоды

Канал ЭлектроХобби на YouTube. Порой возникает необходимость подключить обычный светодиод к сетевому переменному напряжению величиной вольт. Например, это может быть нужно при установке светодиодного индикатора на переднюю панель какого-либо электроприбора, который будет сигнализировать об определенном режиме работы той или иной функции устройства.


Можно ли подключить светодиод к сети 220 вольт

Главная » Полезные советы

Полезные советы

На чтение 2 мин.

Наличие световой индикации электрических бытовых приборов, позволяет человеку понять в каком состоянии они находятся. Световым индикатором служит светодиод. Но в некоторых простых приборах индикация отсутствует, например выключатели домашнего освещения. Этот недостаток можно исправить вмонтировав в клавиши светодиоды. Световой маяк даст возможность легко найти выключатель в полной темноте.

Содержание

  1. Способ подключения
  2. Простой и надёжный способ
  3. Расчеты радиодеталей
  4. Техника безопасности

Прямое подключение светодиода к сети 220 вольт невозможно, это приведёт к его повреждению. Использовав минимум дополнительных электронных элементов, и рассчитав нагрузку, можно собрать защиту. Защита необходима для выравнивания и понижения входящего напряжения и силы тока.

Самый простой способ, последовательно диоду подключить резистор или конденсатор. Роль элементов; снижение входящего электричества на световой полупроводник. Необходимо учитывать; в сети используется переменный ток, который протекает по проводам постоянно меняя направление с частотой 50 герц. Важно блокировать влияние обратного тока. В качестве блокиратора, подойдёт обычный кремниевый диод.

Простой и надёжный способ

Самые простые способы не отличаются надёжностью исполнения схемы. Любой скачок электричества в сети, выведет из строя детали. Чуть усложнив схему, получим вполне работоспособный вариант.

При такой схеме подключения, светодиод наиболее защищён от скачков электричества и повышенных нагрузок. Схема проста, но требует подбора деталей. Мощность резистора не менее 0,5-0,6 Ватт, сопротивление не менее 250 кОм. В схеме резистор выполняет роль шунтирующего устройства, и предотвращает выброс остаточного напряжения конденсатора.

Расчёт резистора производим по формуле: R=U/I, R – сопротивление резистора, U – напряжение, I – ток светодиода.

Расчёт конденсатора делаем по формуле: C=3200×I/U. I – ток нагрузки, U напряжение питания. Для лучшей защиты, номинальное напряжение конденсатора должно быть не меньше 450 вольт. Это защитит схему от импульсных перепадов напряжения. Конденсатор не должен иметь полярности, нельзя использовать электролитические и танталовые конденсаторы. Лучше взять керамический, например: К73-17, или подобрать зарубежный аналог.

Техника безопасности

При подключении прибора к сети, необходимо строго соблюдать технику безопасности. Важно помнить; переменный электрический ток в 220 вольт опасен для человека. Монтируя схему, убедитесь в надёжной изоляции прибора. Детали схемы не должны иметь прикосновения с металлом. Некачественная сборка может вызвать короткое замыкание в сети.



( Пока оценок нет )
