Стык козырька со стеной: Примыкание кровли к стене здания: устройство и герметизация

Updated on Leave a Comment on Стык козырька со стеной: Примыкание кровли к стене здания: устройство и герметизация

Стык козырька со стеной: Примыкание кровли к стене здания: устройство и герметизация

Содержание

Примыкание кровли к стене здания: устройство и герметизация

Примыкание кровли к стене позволяет крыше успешно справляться со своей основной задачей, то есть защищать здание от внешней среды.

Примыкания, как и другие узлы крыши, должны быть сплошными, цельными, выполненными из качественных материалов.

Технология выполнения работ по стыковке кровли и стен зависит от того, из какого материала сложены эти поверхности.

Факторы, действующие на примыкание

Узел примыкания кровли к стене является достаточно уязвимым участком. Именно в этом месте здания скапливается принесенный ветром мусор, задерживается дождевая вода или конденсат, оседают пыль и влага из воздуха.

Из-за загрязнений и сырости портится утеплитель, гидроизоляция и кровельное покрытие. Как это происходит?

Систематическое замерзание и оттаивание жидкости приводит к деформации кровельных материалов.

В холодное время года в зазоре между стеной и кровлей скапливается снег, после оттаивания которого образуются протечки. Поэтому место примыкания стен к кровле обязательно нужно герметизировать.

Видео:

Способ герметизации примыкания кровли к стене определяется еще на этапе проектирования.

Например, в здании с кирпичными стенами архитектор может предусмотреть установку специального козырька, закрывающего место стыка, отдельно рассчитав ширину этой детали, способ крепления и материал изготовления.

Еще один способ обустроить стык — на этапе укладки кирпичей оставить нишу в стене, в которую позже кровельщики заведут край кровельной облицовки.

В строительном деле для каждого типа кровельного материала разработаны самостоятельные методики герметизации кровельно-стенового стыка.

В некоторых технологиях используются специальные детали, произведенные на промышленном оборудовании стандартным способом, например, соединительные элементы ВС-1 и ПС-2.

Общие рекомендации по запечатыванию примыкания кровли к стене:

  • чтобы порывы ветра не сорвали материал, в месте примыкания обходимо надежно закрепить каждый слой кровельного пирога;
  • кровельные материалы и стену перед соединением очищают от масляных пятен и других загрязнений;
  • стены, сложенные из кирпичей, перед герметизацией стыка осматривают — если кладка или сам кирпич не удовлетворяют требованиям, то верхнюю часть стены оштукатуривают;
  • укладку гидроизоляции нужно проводить по сухой поверхности, дождавшись пока высохнет штукатурка;
  • перед нанесением герметика на поверхность наносят слой специальной грунтовки;
  • если слой гидроизоляции делают из рулонного материала с минеральной посыпкой (рубероид), то каменные вкрапления по всей площади будущего примыкания удаляют, чтобы нанесенный впоследствии герметик смог прочно сцепиться с гидроизоляцией.

Вместо каменной ваты на стыке кровли и стены можно использовать стандартную монтажную пену Макрофлекс. В отличие от ваты она не боится сырости и не плесневеет.

Пена разрушается под действием ультрафиолетовых лучей, поэтому ее прикрывают фартуком с одинаковыми по ширине полками, который делают самостоятельно, сгибая металлическую полосу под нужным углом.

Можно использовать обычный металлический уголок, придав киянкой нужный угол наклона полок. Фартук прикручивают к кровле кровельными саморезами, к деревянным стенам — обычным крепежом.

Узкие щели заливают полимерным герметиком. Практика показывает, что, несмотря на отсутствие вентиляции, при таком варианте заделки щели конденсат не образуется.

Герметизация кровельно-стенового примыкания

Один из самых легких в обустройстве швов — примыкание кровли из листового металла или металлопрофиля.

Здесь главное – не забыть, что нужно оставить зазоры для вентиляции кровельного пирога. Зазоры оставляют между вертикальными деталями примыкания.

Для герметизации остальной части стыка используют специализированные козырьки, сделанные из листового металла. Для установки козырька придется штробить стену по всей длине.

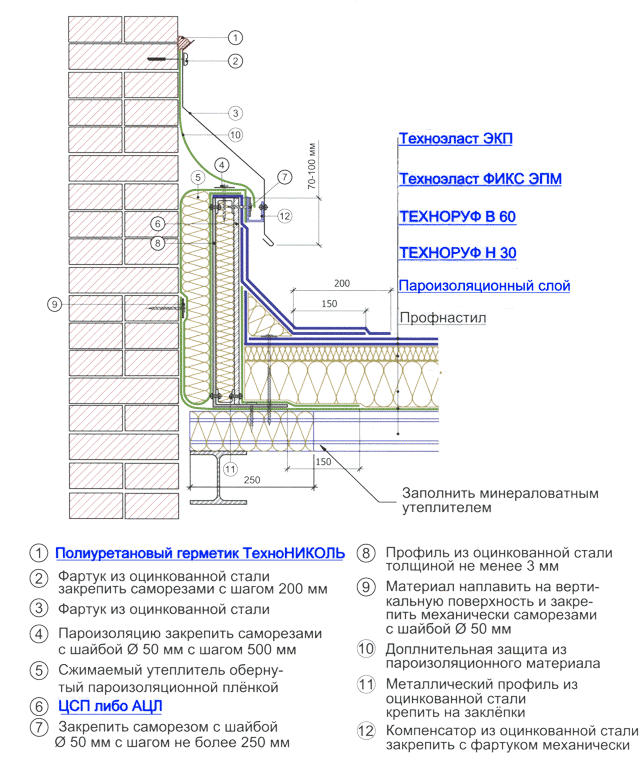

Узлы примыкания

Штробу ведут на 20 см ниже примыкания, глубина выемки – 3 см. Детали для обустройства примыкания перед установкой обрабатывают герметиком, а затем вставляют их верхнюю часть в канавку.

Нижнюю часть детали прижимают к кровле и фиксируют резьбовым крепежом с уплотняющими кольцами из резины. Резиновые или неопреновые шайбы увеличивают уровень герметизации кровельно- стенового примыкания.

Иногда строители заполняют штробу цементным раствором, что еще больше увеличивает прочность закрепления деталей на поверхности.

Вместо фирменных примыканий можно использовать двойные козырьки. В этом случае не потребуется штробить стену.

Верхняя часть козырька закрепляется на поверхности с помощью дюбелей, после этого вставляют нижнюю часть, снабженную защелкой.

На нижней части козырька есть кляммеры для закрепления детали на кровле. Такая конструкция обеспечивает двустороннему козырьку надежное соединение с поверхностями.

Примыкание кровли из керамочерепицы проводится согласно СНиП II-26-76 лентой из алюминия. В процессе монтажа мягкий металл принимает нужную форму и максимально плотно облегает кровлю.

Сделанный шов заливают разогретой битумной мастикой, которая затвердевает и прочно герметизирует все полости, после чего стык между кровлей и стеной станет полностью непроницаемым.

По такой же схеме герметизируют примыкание мягкой кровли к стенам. В этом случае тоже используют пластичную металлическую полоску и горячую герметизацию.

Примыкание кровли из рулонного материала можно обустроить разными способами. Чаще всего рулонный материал прикрепляют к стене приспособлением в виде деревянной планки.

Планку закрепляют саморезами с резиновыми шайбами — такой крепеж используют везде, где нужен повышенный уровень герметизации. Зазор между кровлей и стеной не должен быть больше 20 см.

Места примыкания планки к стене закрывают силиконовым герметиком. В итоге место примыкания выглядит как валик. Данный способ обустройства кровельно- стенового стыка считается наиболее надежным.

Флэшинг стыков

Технология флэшинга считается наиболее современным способом сведения кровли со стеной.

В этом случае для укрепления шва используют геотекстиль, который для лучшей водо- и воздухонепроницаемости обрабатывают несколькими слоями герметика. Каждому слою дают на высыхание от 3 до 24 часов.

Главное при обустройстве примыканий по системе флэшинга — соблюдать технологический процесс, в том числе время высыхания герметика. Если нанести последующий слой герметика позже, то это приведет к неприятным последствиям.

Если технология была досконально соблюдена, то примыкание кровли к стенам будет:

  • максимально герметичным;
  • эластичным и гибким;
  • не боящимся температурных колебаний;
  • с высокой устойчивостью к климатическим и биологическим факторам;
  • долговечным;
  • прочным.

Методом флэшинга можно быстро соединить со стенами скатную или горизонтальную кровлю, крытую рулонным материалом.

Флэшинговая мастика ложится на стены из дерева, кирпича, металла и любого другого строительного материала.

Технология производства флэшинговых стыков требует качественной очистки стен, так как именно на них будет наноситься водоотталкивающий слой.

Прочную стену без загрязнений можно просто очистить от пыли. Если крыша покрыта рулонными материалами с напылением из каменной крошки, то ее нужно очистить по всей площади будущего примыкания.

Видео:

Если этого не сделать, то кровельное покрытие не сможет достаточно прочно сцепиться со стеной и впоследствии его может сорвать ветром.

Основой флэшинга является мастичная гидроизоляция, с помощью которой вертикальные поверхности защищают от проникновения влаги.

Мастика, используемая для флэшинга, легко прилипает любой рулонной гидроизоляции. Флэшинговой мастикой обрабатывают парапеты и примыкания на кровлях.

Устройство примыкания кровли к стене по системе флэшинга:

  1. укладывают рулонную гидроизоляцию на горизонтальном участке кровли;
  2. наносят мастику ручным инструментом — толщина слоя – 1 мм, ширина слоя произвольная, но нужно обработать мастикой минимум 25 см кровли и стены;
  3. на свеженанесенный слой мастики приклеивают геотекстиль;
  4. через 24 часа на геотекстиль наносят второй слой мастики таким образом, чтобы он был шире первого на 5 сантиметров с каждого края — это обеспечит запечатывание кромок текстиля.

Систему флэшинга можно использовать только на сухих основаниях. Если просушить основание невозможно, то нужно использовать праймер.

Теперь вы знаете, как сделать примыкание кровли к стенам, и сможете защитить эту часть здания от преждевременного разрушения.

Примыкание кровли к стене — гидроизоляция узла

Один из важных моментов в устройстве крыши – это создать надежный узел примыкания кровли к стене. Подобное также делается в местах соединения с дымоходом или мансардой. Если не уделить должного внимания таким примыканиям, или произвести их некачественно, то в скором времени влага, мусор, снежные накопления и другие факторы испортят гидроизоляционный слой, и повредят постройку в целом. Давайте разберемся в способах примыкания кровли в зависимости от материала покрытия. А также рассмотрим методы качественной гидроизоляции, которая убережет постройку от влаги и разрушения.

Содержание

  1. К чему приводят некачественно проработанные места стыков крыши и стен

  2. Примыкание кровли к стене здания

  3. Этапы работы с мягкой кровлей

    • Устройство узла примыкания пошагово

  4. Примыкание кровли из профнастила

    • Пошаговая установка примыкания к стене металлочерепицы

  5. Универсальный узел примыкания кровли к разным видам поверхности

    • Преимущества флэшинга

  6. Гидроизоляция примыкания для рулонной кровли

    • Преимущества жидкой резины

  7. Видео

К чему приводит некачественно проработанные места стыков крыши и стен

Примыкания – это самое уязвимое место кровли, особенно в тех места, где она прилегаетк стене. И неважно кирпичная она, бетонная или деревянная. В местах соединения очень «удобно» собираться пыли, мусору, грязи. А попадает это все туда банально просто – вместе с ветром. Но хуже всего влияет вода – это могут быть брызги от дождя, а зимой еще из-за постоянного замерзания и таяния, вода практически постоянно присутствует.

С этим вы ничего не поделаете – образование протечек неизбежно. Потому и необходимо особое внимание уделить именно местам примыкания кровли и качественной их гидроизоляции. Обычно это дело доверяют специалистам, но при желании можно попытаться сделать все самостоятельно, купив необходимый материал.

Примыкание кровли к стене здания

Оно может быть боковым и торцовым. О герметизации следует начинать думать еще при составлении плана будущего дама – если планируются кирпичные стены, то хорошо было бы сделать некое углубление в стене, куда потом можно будет закрепить край кровельного покрытия, или же небольшой выступ в полкирпича наподобие козырька, он будет впоследствии прикрывать стыки.

Популярные производители кровельного материала обычно предлагают покупателю качественные элементы, которые необходимы для создания добротного примыкания. В целом способы похожи между собой, но все же попробуем разобраться в каждом из них.

Этапы работы с мягкой кровлей

Первым делом нужно убрать мусор в том месте, где будет производиться примыкание кровли к стене. На кровельном покрытии может быть какое-нибудь напыление или крошка – это все необходимо счистить в местах нанесения мастики, иначе склеивание получится некачественным. Обычно монтаж производится посредством наложения части материала на стену примерно на 10-20 сантиметров. Крепится все это деревянной рейкой и дюбелями. По завершении все стыки нужно обязательно обработать герметическим средством.

Важно: при наложении на стену кровельного материала помните, что утеплитель при этом трогать нельзя.

Устройство узла примыкания пошагово

  1. По всему периметру нужно закрепить треугольный брусок, чтобы загнуть кровельный пирог и не допустить попадания туда воды.

  2. На высоте 200-500 мм от кровли делается «выемка» (штраба) – для этого можно использовать зубило или перфоратор.

  3. Лист мягкой кровли ложится на брусок.

  4. Затем, начиная от штрабы необходимо приклеить (битумной мастикой или герметиком) полосу для ендовы – она должна находить на лист кровли не меньше чем на 200 миллиметров.

  5. В местах склеивания пройдитесь специальным валиков, чтобы все детали плотно скрепились между собой и хорошенько разгладьте.

  6. С помощью дюбелей, закрепите планку прижимания (приблизительно 110-120 мм шириной) – она крепится к стене и входит в штрабу.

Если все сделать правильно, то такое примыкание будет неуязвимым для перепадов температуры, задуваний и других разрушающих факторов. Такой способ используют как для ровной, так и для скатной кровли.

Важно: не забудьте все места стыковок обработать герметиком или мастикой для лучшей гидроизоляции.

Примыкание кровли из профнастила

Такой метод подходит не только для металлопрофиля, но и металлочерепицы, а также его можно использовать если стены из бревен. Нужно помнить, что при установке профилированного металла должен сохранятся зазор между вертикальными конструкциями, чтобы в кровельном пироге мог свободно циркулировать воздух.

Важно: штрабу делать нельзя в домах, стены которых панельные – это большая нагрузка на них.

Пошаговая установка примыкания к стене металлочерепицы

  1. С помощью дюбелей крепите в штрабу деревянную рейку.

  2. К рейке саморезами прикрепляете полосу из профиля, у вас получится своеобразный фартук.

  3. Крепить его нужно таким образом, чтобы другой его край ложился на кровлю, прикрепляясь саморезами.

  4. Если под кровлей есть слой гидроизоляции, то его следует завести под рейку на стену и приклеить герметиком. Тут можно крепить не в выемку (штраба), а просто прикрепить рейку к стене с помощью саморезов.

  5. На саморезах должны быть неопреновые уплотнители, чтобы не проникала влага.

Важно: специалисты рекомендуют использовать планки для стыковок – ПС-1 и ПС-2, независимо от применяемого способа примыкания.

Универсальный узел примыкания кровли к разным видам поверхности

  • Так называемый метод флэшинга позволяет сделать трехслойное защитное примыкание, которое подходит сразу ко многим видам кровельного покрытия. Он очень надежный и полностью герметичный. Перед тем как приступить к его созданию, необходимо очистить от грязи и пыли всю поверхность. Герметиком заделать трещины, удалить все неровности.

  • Если вы работаете с бетонными стенами, то необходимо обработать их битумным средством (праймер) для грунтовки – это обеспечит качественное приклеивание материла к поверхности и отличную гидроизоляцию. В случаи с кирпичной стеной – ее нужно оштукатурить и подождать, чтобы она хорошенько просохла.

  • После того как все подготовительные работы сделаны можно приступать к созданию узла примыкания. Для этого нужно нанести слой эластичной мастики на место примыкания, приклеить к нему армирующее полотно из геотекстиля. Этот материал отлично отводит лишнюю воду и не деформируется со временем. Далее наносится еще один слой мастики.

Важно: специалисты настоятельно рекомендуют выждать время для высыхания каждого слоя минимум 3 часа, максимум сутки, а потом наносить новый слой. Затягивать время нельзя – это в итоге плохо отразится на качестве работы.

Преимущества флэшинга

  • Долгий срок службы – более 25 лет.

  • Усиленная стойкость к перепадам температуры

  • Высокий уровень прочности.

  • Усиленная герметичность.

  • Максимальная сопротивляемость разрушающим природным явлениям.

  • Подходит для самых разных кровельных материалов.

Стоит заметить, что хоть это и более простой способ узла примыкания, важно соблюдать рекомендации специалистов при его создании, иначе вы не получите того эффекта, который ожидаете.

Гидроизоляция примыкания для рулонной кровли

Тут уже не так все просто. Чаще всего именно плоская рулонная крыша требует постоянных ремонтов в местах примыкания. К сожалению, гидроизоляция на примыканиях кровли такого вида материала быстро портится. Чтобы избежать этих проблем, специалисты все чаще стали использовать жидкую резину. Она легко наносится либо методом холодно распыления, либо вручную, если площадь небольшая. Этот материал прекрасно подходит не только для обработки только что установленной крыши, но и для ремонта давних поврежденных стыков, особенно возле дымохода или мансардных окон.

Преимущества жидкой резины

  • Эластичность – материал кровли сжимается и разжимается под воздействием температуры, но гидроизоляция от этого не повредится.

  • Монолитное покрытие без единого шва.

  • Отличная адгезия.

  • Разнообразие цветов – приятный внешний вид кровли.

Итак, в устройстве примыкания кровли в целом нет ничего сложного, но при условии, что вы будете соблюдать рекомендации от производителей того или иного материала, а также не помешает проконсультироваться у профессиональных строителей.

Видео

Один из важных моментов в устройстве крыши – это создать надежный узел примыкания кровли к стене. Подобное также делается в местах соединения с дымоходом или мансардой. Если не уделить должного внимания таким примыканиям, или произвести их некачественно, то в скором времени влага, мусор, снежные накопления и другие факторы испортят гидроизоляционный слой, и повредят постройку в целом. Давайте разберемся в способах примыкания кровли в зависимости от материала покрытия. А также рассмотрим методы качественной гидроизоляции, которая убережет постройку от влаги и разрушения.

Содержание

1. К чему приводят некачественно проработанные места стыков крыши и стен

2. Примыкание кровли к стене здания

3. Этапы работы с мягкой кровлей

· Устройство узла примыкания пошагово

4. Примыкание кровли из профнастила

· Пошаговая установка примыкания к стене металлочерепицы

5. Универсальный узел примыкания кровли к разным видам поверхности

· Преимущества флэшинга

6. Гидроизоляция примыкания для рулонной кровли

· Преимущества жидкой резины

7. Видео

К чему приводит некачественно проработанные места стыков крыши и стен

Примыкания – это самое уязвимое место кровли, особенно в тех места, где она прилегает к стене. И неважно кирпичная она, бетонная или деревянная. В местах соединения очень «удобно» собираться пыли, мусору, грязи. А попадает это все туда банально просто – вместе с ветром. Но хуже всего влияет вода – это могут быть брызги от дождя, а зимой еще из-за постоянного замерзания и таяния, вода практически постоянно присутствует.

С этим вы ничего не поделаете – образование протечек неизбежно. Потому и необходимо особое внимание уделить именно местам примыкания кровли и качественной их гидроизоляции. Обычно это дело доверяют специалистам, но при желании можно попытаться сделать все самостоятельно, купив необходимый материал.

Примыкание кровли к стене здания

Оно может быть боковым и торцовым. О герметизации следует начинать думать еще при составлении плана будущего дама – если планируются кирпичные стены, то хорошо было бы сделать некое углубление в стене, куда потом можно будет закрепить край кровельного покрытия, или же небольшой выступ в полкирпича наподобие козырька, он будет впоследствии прикрывать стыки.

Популярные производители кровельного материала обычно предлагают покупателю качественные элементы, которые необходимы для создания добротного примыкания. В целом способы похожи между собой, но все же попробуем разобраться в каждом из них.

Этапы работы с мягкой кровлей

Первым делом нужно убрать мусор в том месте, где будет производиться примыкание кровли к стене. На кровельном покрытии может быть какое-нибудь напыление или крошка – это все необходимо счистить в местах нанесения мастики, иначе склеивание получится некачественным. Обычно монтаж производится посредством наложения части материала на стену примерно на 10-20 сантиметров. Крепится все это деревянной рейкой и дюбелями. По завершении все стыки нужно обязательно обработать герметическим средством.

Важно: при наложении на стену кровельного материала помните, что утеплитель при этом трогать нельзя.

Устройство узла примыкания пошагово:

1. По всему периметру нужно закрепить треугольный брусок, чтобы загнуть кровельный пирог и не допустить попадания туда воды.

2. На высоте 200-500 мм от кровли делается «выемка» (штраба) – для этого можно использовать зубило или перфоратор.

3. Лист мягкой кровли ложится на брусок.

4. Затем, начиная от штрабы необходимо приклеить (битумной мастикой или герметиком) полосу для ендовы – она должна находить на лист кровли не меньше чем на 200 миллиметров.

5. В местах склеивания пройдитесь специальным валиков, чтобы все детали плотно скрепились между собой и хорошенько разгладьте.

6. С помощью дюбелей, закрепите планку прижимания (приблизительно 110-120 мм шириной) – она крепится к стене и входит в штрабу.

Если все сделать правильно, то такое примыкание будет неуязвимым для перепадов температуры, задуваний и других разрушающих факторов. Такой способ используют как для ровной, так и для скатной кровли.

Важно: не забудьте все места стыковок обработать герметиком или мастикой для лучшей гидроизоляции.

Примыкание кровли из профнастила

Такой метод подходит не только для металлопрофиля, но и металлочерепицы, а также его можно использовать если стены из бревен. Нужно помнить, что при установке профилированного металла должен сохранятся зазор между вертикальными конструкциями, чтобы в кровельном пироге мог свободно циркулировать воздух.

Важно: штрабу делать нельзя в домах, стены которых панельные – это большая нагрузка на них.

Пошаговая установка примыкания к стене металлочерепицы:

1. С помощью дюбелей крепите в штрабу деревянную рейку.

2. К рейке саморезами прикрепляете полосу из профиля, у вас получится своеобразный фартук.

3. Крепить его нужно таким образом, чтобы другой его край ложился на кровлю, прикрепляясь саморезами.

4. Если под кровлей есть слой гидроизоляции, то его следует завести под рейку на стену и приклеить герметиком. Тут можно крепить не в выемку (штраба), а просто прикрепить рейку к стене с помощью саморезов.

5. На саморезах должны быть неопреновые уплотнители, чтобы не проникала влага.

Важно: специалисты рекомендуют использовать планки для стыковок – ПС-1 и ПС-2, независимо от применяемого способа примыкания.

Универсальный узел примыкания кровли к разным видам поверхности

· Так называемый метод флэшинга позволяет сделать трехслойное защитное примыкание, которое подходит сразу ко многим видам кровельного покрытия. Он очень надежный и полностью герметичный. Перед тем как приступить к его созданию, необходимо очистить от грязи и пыли всю поверхность. Герметиком заделать трещины, удалить все неровности.

· Если вы работаете с бетонными стенами, то необходимо обработать их битумным средством (праймер) для грунтовки – это обеспечит качественное приклеивание материла к поверхности и отличную гидроизоляцию. В случаи с кирпичной стеной – ее нужно оштукатурить и подождать, чтобы она хорошенько просохла.

· После того как все подготовительные работы сделаны можно приступать к созданию узла примыкания. Для этого нужно нанести слой эластичной мастики на место примыкания, приклеить к нему армирующее полотно из геотекстиля. Этот материал отлично отводит лишнюю воду и не деформируется со временем. Далее наносится еще один слой мастики.

Важно: специалисты настоятельно рекомендуют выждать время для высыхания каждого слоя минимум 3 часа, максимум сутки, а потом наносить новый слой. Затягивать время нельзя – это в итоге плохо отразится на качестве работы.

Преимущества флэшинга:

· Долгий срок службы – более 25 лет.

· Усиленная стойкость к перепадам температуры

· Высокий уровень прочности.

· Усиленная герметичность.

· Максимальная сопротивляемость разрушающим природным явлениям.

· Подходит для самых разных кровельных материалов.

Стоит заметить, что хоть это и более простой способ узла примыкания, важно соблюдать рекомендации специалистов при его создании, иначе вы не получите того эффекта, который ожидаете.

Гидроизоляция примыкания для рулонной кровли

Тут уже не так все просто. Чаще всего именно плоская рулонная крыша требует постоянных ремонтов в местах примыкания. К сожалению, гидроизоляция на примыканиях кровли такого вида материала быстро портится. Чтобы избежать этих проблем, специалисты все чаще стали использовать жидкую резину. Она легко наносится либо методом холодно распыления, либо вручную, если площадь небольшая. Этот материал прекрасно подходит не только для обработки только что установленной крыши, но и для ремонта давних поврежденных стыков, особенно возле дымохода или мансардных окон.

Преимущества жидкой резины:

· Эластичность – материал кровли сжимается и разжимается под воздействием температуры, но гидроизоляция от этого не повредится.

· Монолитное покрытие без единого шва.

· Отличная адгезия.

· Разнообразие цветов – приятный внешний вид кровли.

Итак, в устройстве примыкания кровли в целом нет ничего сложного, но при условии, что вы будете соблюдать рекомендации от производителей того или иного материала, а также не помешает проконсультироваться у профессиональных строителей. Normal 0 false false false false RU X-NONE X-NONE

Добавить комментарий

Настенный солнечный экран, тип 4 и 12, 14,00×14,00×9,75, белый, оцинкованный SW2SGLWH

Настенный солнечный экран, тип 4 и 12, 14,00×14,00×9,75, белый, оцинкованный

АТРИБУТЫ ПРОДУКТА

  • Материал: Мягкая сталь
  • Белый цвет
  • Отделка: оцинкованный; Порошковое покрытие/оцинковка; Покрытый порошком
  • Толщина: 14 га / 1,99 мм
  • Вес: 11 фунтов

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ

Настенный солнцезащитный экран защищает наружные корпуса от перегрева и обеспечивает защиту от солнца, дождя и снега. Корпуса экранированы сверху, сбоку и сзади; белая краска максимально уменьшает солнечное тепло. Предусмотрены два набора полностью регулируемых монтажных каналов для установки любого типа настенного корпуса, который помещается внутри солнечного экрана. Подходит для большинства настенных корпусов и распределительных коробок Concept, InLine и NEMA Type 4 (например, Bulletin A51NF и A51FL)

НОМЕР БЮЛЛЕТЕНЯ

A80SH

NEMA/EEMAC Type 4, 12

cUL Перечислено согласно CSA C22.2 № 94; Тип 4, 12; № файла E61997

IEC 60529, IP66

Внесен в список UL 508A; Тип 4, 12; Номер файла E61997

Торговые посредники в вашем регионе

Ниже приведен список местных торговых посредников, у которых в настоящее время есть этот товар на складе:

Дистрибьютор Количество Дата на складе
Нет доступной информации.

Дополнительные принадлежности

Комплект крепежных деталей для настенного крепления к солнечному экрану

№ по каталогу: SHDK4

  • Материал: мягкая сталь

      • Посмотреть продукт

      Комплект для монтажа на стойке Concept, подходит для шкафа шириной 16,00, серый, низкоуглеродистая сталь

      № по каталогу: CPMK16

      • Семейство продуктов: Concept
      • Материал: Мягкая сталь

          • Посмотреть продукт

          Подкрашивающая краска для корпусов и панелей HOFFMAN, Hoffman #60 White

          № по каталогу: ATPWE

          • Материал: Краска для подкрашивания

              • Посмотреть продукт

              Карандаш для подкрашивания корпусов и панелей HOFFMAN, Hoffman № 60, белый

              № по каталогу: ATPW60HGP

              • Материал: Краска для ретуши

                  • Посмотреть продукт

                  Поколение САПР

                  Войдите в систему, чтобы загрузить дополнительные модели CAD в выбранном вами формате. Для загрузки 2D и 3D без входа в систему нажмите БОЛЬШЕ ЧЕРТЕЖЕЙ САПР, СПЕЦИФИКАЦИЙ И СЕРТИФИКАТОВ

                  ТИП ФАЙЛА

                  Скачать

                  Световые решения Starfire — светодиоды Шаг

                  Контакты

                  Компания

                  Портфолио

                  Загрузки

                  Пользовательские

                  Продукты
