Столбчатый фундамент
Столбчатый фундамент предполагает возведение столбов под каждой колонной в углах здания и местах пересечения стен, а также в местах со значительной нагрузкой (рис. 4.1).

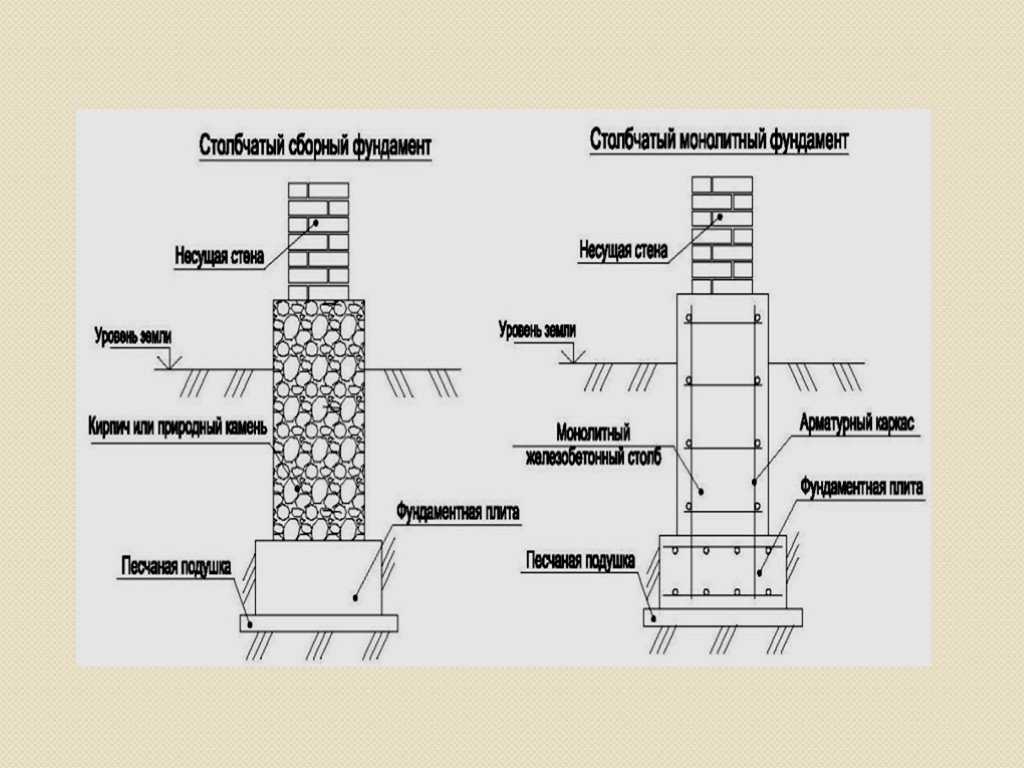

Рис. 4.1. Столбчатый фундамент
Это самый простой в изготовлении тип фундамента. Он применяется для строительства домов с легкими деревянными, рублеными и каркасно-щитовыми стенами.

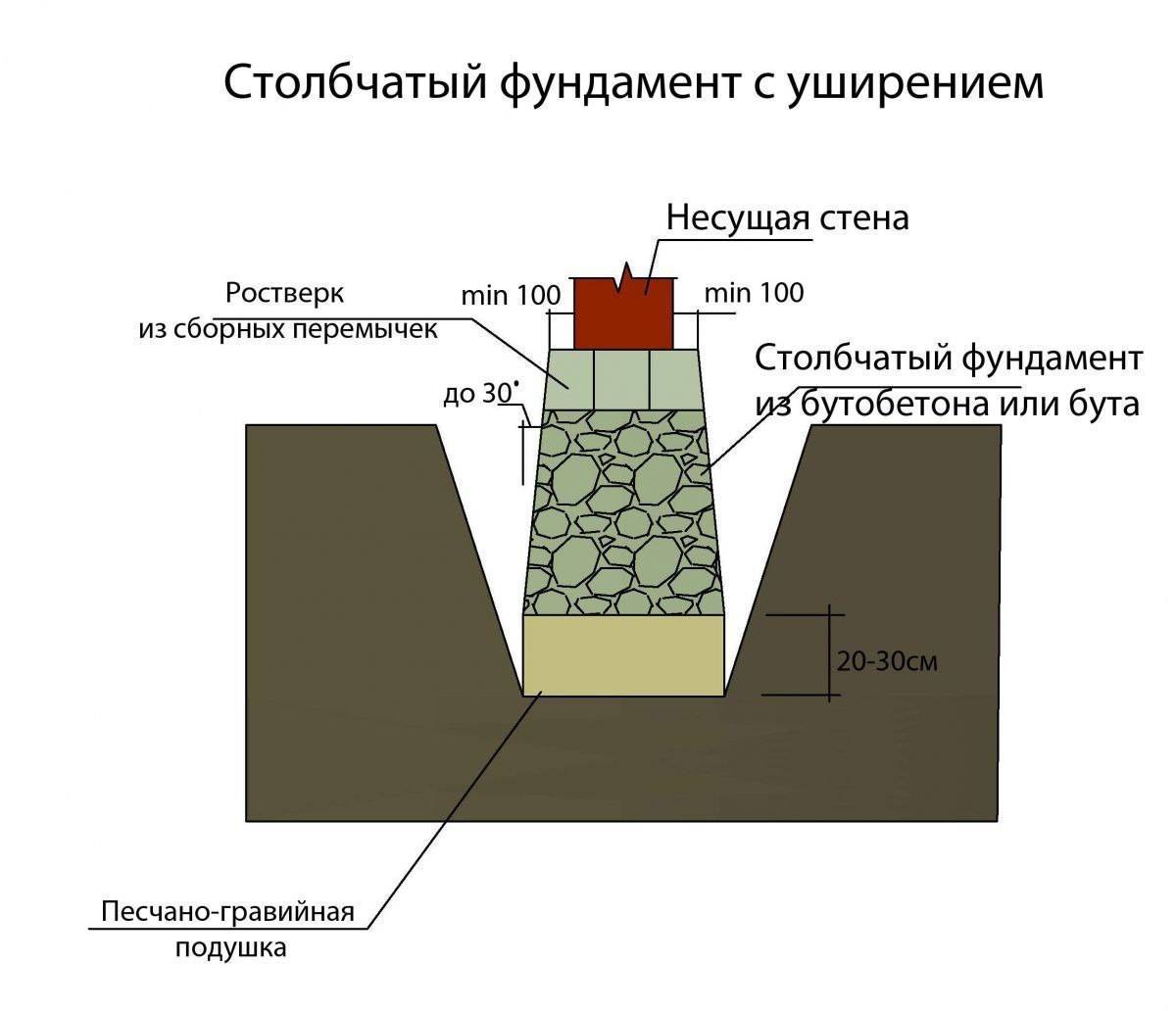

Для сооружения такого фундамента в грунте бурят прямоугольные или круглые скважины, которые заполняют бутобетоном или укрепляют несколькими прутьями арматуры, а затем заливают бетоном до уровня грунта.
ВНИМАНИЕ
Глубина скважины должна располагаться ниже уровня промерзания грунта.
Выше уровня грунта сооружается столб из кирпича. Можно также применять различную опалубку (съемную, несъемную, разъемную) и отливать столб из бетона при заполнении скважины. Расстояние между столбами должно быть 1,5–2 м (для совсем легкого здания, например для одноэтажного щитового дачного домика, это расстояние можно увеличить до 3 м) по всему периметру здания.
При этом обязательна установка столбов в местах пересечения несущих стен (рис. 4.2).
Рис. 4.2. Варианты расстановки столбов
В последнее время при индивидуальном строительстве стало популярным применять ТИСЭ (Технология индивидуального строительства и экология). Однако различие между традиционным способом сооружения и столбчатого фундамента и ТИСЭ заключается лишь в том, что во втором случае скважина для формирования столба расширяется книзу, подобно груше. Считается, что такое расширение увеличивает прочность столба. Тем не менее скептики утверждают, что и обычной прямоугольной или цилиндрической сваи вполне достаточно.
При сооружении свай (столбов) фундамента следует внимательно относиться и к армированию, и к качеству кладочного раствора. При неудачной подводке столбчатого фундамента под строение дом может упасть. Причины этого просты: столбы недостаточно заглублены в землю, армирование столбов отсутствует (многим кажется, что вполне достаточно бетона), кладочный раствор крошится при перепадах температуры и в конце концов кирпич (верх сваи) отрывается от бетонного основания.
Такие ошибки допускаются в основном при строительстве небольших дачных домиков и сараев: строение кажется легким, а грунт — надежным.Обычно столбы фундамента ничем не связаны (если не считать лаг, которые на них лежат), и морозное пучение, а также подвижки грунта приводят к тому, что сваи начинают «гулять». В результате все строение накреняется, а иногда и падает. Во избежание подобных проблем рекомендуется применять перевязку — рындбалку. Она располагается или на поверхности грунта, или с небольшим заглублением (в этом случае под ней необходимо устроить песчаную «подушку»), при этом производится единое армирование (перевязка арматуры) в балке и свае. Рындбалка существенно повышает надежность столбчатого фундамента — на нем можно возводить даже кирпичные дома при условии, что стены достаточно тонкие. Однако построить фундамент с рындбалкой гораздо сложнее, чем обычный столбчатый, а стоимость его намного выше.
Итак, к плюсам столбчатого фундамента относятся его дешевизна и надежность (если все сделано правильно!). Он не требует гидроизоляции и отмостки (все пространство между сваями проветривается и дополнительный отвод воды не нужен), а также отделки цоколя.
Однако такой фундамент можно применять только на легких грунтах, которые не подвержены горизонтальным подвижкам и морозному пучению. Кроме того, при столбчатом фундаменте можно забыть о погребе и подвале.
Данный текст является ознакомительным фрагментом.ФУНДАМЕНТ НА СКЛОНЕ
ФУНДАМЕНТ НА СКЛОНЕ Как уже было сказано в гл. Устройство фундамента, подошва фундамента по всей его площади должна находиться на одной и той же отметке высоты. Отсюда следует, что дно траншеи или котлована под фундамент также необходимо устроить на одной высоте. Эти
СТОЛБЧАТЫЙ ФУНДАМЕНТ
СТОЛБЧАТЫЙ ФУНДАМЕНТ Столбчатый фундамент состоит из опор (столбов), объединенных на уровне обреза фундаментными балками (рис. 1).Из-за того что опоры фундамента находятся на некотором расстоянии друг от друга, нагрузка, которую они воспринимают, получается
ЛЕНТОЧНЫЙ ФУНДАМЕНТ
ЛЕНТОЧНЫЙ ФУНДАМЕНТ Ленточный фундамент устраивают по всей длине несущих (капитальных) стен здания – как наружных, так и внутренних. Отсюда и его название: фундамент образует как бы непрерывную ленту под несущими стенами и сам по сути является стеной, заглубленной в
Столбчатый фундамент
Столбчатый фундамент Столбчатый фундамент предполагает возведение столбов под каждой колонной в углах здания и местах пересечения стен, а также в местах со значительной нагрузкой (рис. 4.1). Рис. 4.1. Столбчатый фундаментЭто самый простой в изготовлении тип фундамента. Он
Свайный фундамент
Свайный фундамент По внешнему виду свайный фундамент близок к столбчатому.
Фактически при его устройстве столбы (сваи) устанавливают по всей площади основания дома в определенном порядке. Однако столбы объединяют ростверком (железобетонной или бетонной плитой), чтоЛенточный фундамент
Ленточный фундамент Ленточный фундамент — массивная, монолитная железобетонная конструкция (полоса с надстройкой из кирпича), идущая по периметру здания (рис 4.3). Для деревянных и небольших каменных домов, строящихся на слабопучинистых грунтах, используется
Монолитный фундамент
Монолитный фундамент Если вам не повезло и на участке оказался торфяной или глинистый грунт, то единственная возможность построить хороший дом — установить его на монолитном фундаменте (рис 4.4). Сделать его очень просто: сначала устраивается песчаная «подушка» толщиной
1.
5.1. Фундамент под печьКорни дома твоего
Дома на курьих ножках, как известно, бывают только в сказке. В реальной жизни им требуется более серьезное основание. И хотя о фундаменте имеет представление любой дилетант, но насколько оно действительно фундаментально?
Дома на курьих ножках, как известно, бывают только в сказке. В реальной жизни им требуется более серьезное основание. И хотя о фундаменте имеет представление любой дилетант, но насколько оно действительно фундаментально?
Хорошо, когда под вашим домом могучая гранитная плита, которая незыблема уже не один миллион лет. Неплохо, если фундамент укладывается на каменную насыпь природного происхождения: в этом случае и надежность конструкции не будет внушать беспокойства, и затраты на фундамент не будут неподъемными. Самые надежные – однородные песчаные грунты, состоящие из крупнозернистого песка. Если фундамент поставлен правильно, то в таком грунте он дает равномерную осадку и в дальнейшем, как правило, не перекашивается и не испытывает от грунта сильных нагрузок.
Мелкозернистый и пылевидный песок, а также глинистые грунты демонстрируют примерное «поведение» только в сухую погоду. При обилии влаги они становятся текучими, а в холодное зимнее время, промерзая, пучинятся и с огромной силой давят на конструкции фундамента. Это значит, что строение может перекосить, а на стенах не исключены трещины. Чтобы этого не произошло, необходимы специальные меры, например, заглубление подошвы фундамента ниже глубины промерзания почвы (в нашем регионе это примерно 120–130 см). Понятно, что это лишние расходы, которые заранее должны быть внесены в смету строительства.
Наиболее удручающий вариант – торфяное основание, которое в нашем краю болот тоже иногда встречается. Ясно, что ставить капитальное строение на торф может решиться только сумасшедший, не ценящий ни собственную жизнь, ни жизнь своих близких. И если вам уж выпал такой неудачный участок, следует просто убрать торф и засыпать образовавшийся котлован песком, сделав так называемую песчаную подушку.
Особенности грунтов надо обязательно учитывать, причем еще на стадии проектирования, а потому без предварительных инженерно-изыскательских работ (хотя бы в самом минимальном объеме) тут не обойтись. Они помогут вам понять, будет ли грунт устойчив, нет ли опасности оползня или перекоса фундамента, не будет ли затапливать цокольный этаж во время весенних паводков и т.д.
В принципе, можно победить природу и поставить дом в полюбившемся вам месте, чего бы это ни стоило. Но надо ли упрямиться, если факты против вас? Специалисты утверждают, что стоимость фундамента не должна превышать двадцати процентов общей стоимости дома, в противном случае сама целесообразность строительства под вопросом и, возможно, имеет смысл задуматься о переносе стройплощадки в более подходящее место.
Выбирай на вкус
Второй важный фактор – это сама конструкция дома. Не надо быть специалистом в области домостроения, чтобы понять: тяжелый кирпичный дом или относительно легкий каркасный требуют разного подхода к вопросам закладки фундаментов. Конечно, в случае неограниченных финансовых ресурсов можно и под легкое строение «зарыть» могучую железобетонную плиту, которая не пошатнется даже во время семибалльного землетрясения. Однако практика показывает, что деньги сейчас считают все, а значит, вопрос разумной экономии никого не оставит равнодушным.
В первую очередь надо определиться с глубиной закладки фундамента, который может быть как мелкозаглубленным (на глубину около полуметра), так и профильным, заглубленным ниже уровня промерзания почвы. Целесообразность применения того или иного типа фундамента определяется характером грунтов и конструкцией строения. Понятно, что чем больше заглубление, тем больше затрачивается материалов и, соответственно, денег. Однако безоглядное стремление сэкономить может сыграть злую шутку с домовладельцем, поскольку строение, возведенное, допустим, на глинистой почве, в один прекрасный день либо просядет, либо перекосится.
Различаются и технологии устройства фундаментов. Отбросим такой исключительный вариант, как забивка на большую глубину мощных бетонных свай, – этот метод хорош для строительства небоскребов, в частном же домостроении, как правило, до столь радикальных мер дело не доходит. Самые распространенные конструкции – это плитные, ленточные и столбчатые фундаменты. Сложный грунт (пучинистый, насыпной и т.п.) нередко требует, чтобы под строение была подведена монолитная железобетонная плита. Подобная конструкция повышает надежность фундамента – ведь чтобы сдвинуть такой монолит, нужны невероятные усилия.
Но железобетонная плита, естественно, потребует и соответствующего расхода материала. Если она не очень толстая, то плитный фундамент будет экономичным и в ряде случаев обойдется даже дешевле ленточного. Если же плитный фундамент ко всему прочему еще и заглубленный, то помимо большой массы бетона придется еще завезти и значительное количество песка и щебня для сооружения «подушки», а в таком случае расходы могут превысить разумную пропорцию (20 процентов от общей стоимости). В связи с этим строения большого метража и этажности возводят, как правило, на более экономичном ленточном фундаменте. А бетонную плиту под небольшие дома укладывают без высокого цоколя, так что она служит и основанием пола. Под фундаментом делается песчано-щебеночная засыпка толщиной примерно полметра, а в самой плите предусматриваются специальные ребра жесткости.
Гораздо более распространенным вариантом является фундамент ленточного типа. При этом бетонный фундамент делается под всеми несущими конструкциями как по периметру, так и внутри строения. Впрочем, заливать бетон вовсе не обязательно, при необходимости можно делать такой фундамент и из кирпича, и из готовых блоков. Иногда ленточные фундаменты делают профильными, причем подошва фундамента залегает примерно на 20 сантиметров ниже глубины промерзания, иногда – мелкозаглубленными (на 50–70 сантиметров от поверхности земли). Верхняя часть ленточного фундамента обычно служит цоколем, который может быть выступающим, западающим или сделанным заподлицо с наружной стеной дома. Чтобы защитить цоколь и фундамент от дождей и паводков, нередко дом опоясывается специальной отмосткой из бетона или асфальта, которая должна выступать на двадцать или более сантиметров от выноса карниза.
Если в доме предусмотрен цокольный этаж, подвал или расположенный под домом гараж, то необходим именно ленточный фундамент. Также и в случае, когда цоколь служит в качестве подпорной стенки для грунта. Тяжелые капитальные дома, как правило, ставят на ленточный фундамент с той или иной степенью заглубления. Среди его достоинств – и надежность, и долговечность, и отработанная технология возведения.
Дом на столбах
Когда условия и СНиПы позволяют, можно соорудить столбчатый фундамент, существенно сэкономив на материалах. Судите сами: в этом случае фундамент делается не сплошной, а точечный, он поддерживает строения лишь в нескольких опорных точках: в углах, в местах пересечения стен или под опорами тяжело нагруженных прогонов. Строительных материалов при этом нужно значительно меньше, чем при сооружении плитного или ленточного фундамента.
Обычно столбчатый фундамент применяют для легких рубленых, щитовых или каркасных домов небольшого веса. Самые дешевые столбы – деревянные, которые используются до сих пор, когда нужно установить легкое временное строение. Если через несколько лет эту постройку придется сносить и строить на ее месте что-то принципиально иное, то какой смысл вначале тратить дорогой железобетон, а затем демонтировать фундамент, что весьма трудоемко? Хотя, надо сказать, не из одного лишь железобетона делаются столбчатые фундаменты: тут вполне пригоден и обычный бетон, и кирпич, и камень.
Рекомендуемое расстояние между столбами – 1,5-2,5 метра. Сечение их тоже регламентируется и составляет 50х50 см для кирпичных столбов или 40х40 см для бетонных (впрочем, если постройка совсем легкая, во избежание ненужных трат материала сечение можно несколько уменьшить). Кроме того, в случае сооружения столбчатого фундамента рекомендуется сделать так называемую «забирку» – легкую стенку между столбами, которая утепляет подпол и защищает его от атмосферных воздействий и бродячих животных, которые очень любят «вить гнезда» под строениями на сваях. Кто-то для этих целей использует кирпичную кладку в полкирпича, кто-то – специальные цокольные панели, имитирующие кирпичную кладку, или асбестоцементный шифер. Чтобы в подполье не оседал конденсат, его следует проветривать, и для этих целей должны быть предусмотрены специальные вентиляционные отверстия, закрытые решеткой или сеткой.
Кроме перечисленных разновидностей используются и другие типы фундаментов, причем число разных ноу-хау в этой традиционной, казалось бы, сфере строительного дела растет с каждым годом. К примеру, на трудных и глубоко промерзающих грунтах иногда сооружают столбчато-ленточный фундамент. При этом вначале на глубину несколько ниже уровня промерзания почвы бурят скважины, нижнюю часть которых расширяют специальным плугом. Затем в скважины устанавливают арматуру и заливают их бетоном. Полученный столб может выдержать нагрузку в пять и даже десять тонн, причем выдавить его из грунта не под силу даже арктическому морозу. После этого между столбами отливают в обычной опалубке ленту-ростверк, армируют ее и располагают на небольшом расстоянии от земли с учетом возможного морозного пучения грунта. Преимущество такого вида фундамента по сравнению с ленточным заглубленным – меньшие затраты на материал и меньшая трудоемкость.
Современные технологии в случае острой необходимости позволяют также укрепить или отремонтировать фундамент. Для этого через существующий фундамент до прочного грунта требуется пробурить несколько скважин, используя специальные станки, которые не наносят ущерба ни первоначальному фундаменту, ни грунту. Далее в скважины заливают цементный раствор, туда опускают арматуру, и укрепление готово. Особенно актуален такой способ ремонта фундаментов для индивидуальных загородных построек, поскольку при этом отпадает необходимость привлекать мощную технику, так что в итоге участку, на котором, возможно, уже проведены ландшафтные работы, не будет нанесен ущерб.
Итак…
Важность и серьезность устройства оптимального фундамента трудно преувеличить – это ведь в буквальном смысле основа вашего дома. И если фундамент уже сделан, стены и крыша возведены, то любая переделка или ремонт основы выльется в огромные материальные и трудовые затраты. Увы, бывают случаи, когда легкомысленное отношение к сооружению фундамента приводит к необходимости демонтажа строения и повторного его возведения. Поэтому подходить к решению данного вопроса следует со всей ответственностью, не надеясь на полученные где-то и когда-то дилетантские знания. То есть обращайтесь к профессионалам, которые не только готовы возвести фундамент, но и дадут гарантию на свою работу.
МНЕНИЕ СПЕЦИАЛИСТА
Ольга Тихомирова, д.т.н.,
заслуженный архитектор России
– Некоторые почему-то убеждены, что фундамент обязательно должен быть глубже, чем точка промерзания грунтов в данной местности. На самом деле глубина заложения фундамента зависит от вида грунта, глубины его промерзания, уровня грунтовых вод и типа возводимого строения. Каждая из этих позиций играет важнейшую роль при выборе типа и конструктивного решения фундамента. На некоторых грунтах заглубления недостаточно, необходимо делать сваи. На некоторых необходимости в заглублении фундамента ниже точки промерзания нет. Глубина заложения фундаментов для одно- и двухэтажных зданий на суглинках и глинах (при замерзании в увлажненном состоянии становятся пучинистыми грунтами), преобладающих в Подмосковье, определяется независимо от глубины промерзания, но не менее 0,5 м, если расположение грунтовых вод превышает глубину промерзания более чем на 2 м. При расположении грунтовых вод менее 2 м глубина заложения фундамента должна быть не менее 0,7 м. И только в случае, если грунтовые воды расположены выше расчетной глубины промерзания грунта, фундамент закладывается ниже точки промерзания. Силы морозного пучения на тяжелых влагонасыщенных пучинистых грунтах достигают 10-15 т на 1 кв. м поверхности тела, зарытого в землю, и при неправильном решении могут деформировать не только заглубленную конструкцию, но и все вышерасположенные. Таким образом, решение конструкции фундамента вашего коттеджа зависит и от типа коттеджа, его веса и габаритов, и от типа грунта, на котором он будет строиться, и от уровня грунтовых вод. Нельзя забывать, что конкретному строению требуется совершенно конкретный фундамент, а то, что указано в типовом проекте, является лишь принципиальным решением.
Следующим наиболее распространенным заблуждением является то, что фундамент якобы должен «перезимовать». Почему-то полагают, что его следует заложить осенью, оставить на зиму, а уж по весне выводить дом. Считается, что такая пауза выявит все скрытые дефекты и их можно будет потом устранить или же убедиться в правильности сделанного. Но посудите сами – зачем фундаменту мокнуть поздней осенью, остужаться зимой, оттаивать с первым солнышком? Ведь в конструкции дома он будет жить и работать совсем в другом режиме.
Подобные «мифы» существовали всегда. И пусть люди придумывают новые. Но только не в строительстве. Здесь все-таки надо опираться на точную науку и многолетний опыт.
Игорь Мокеров
Фундаменты зданий – проектирование зданий
Складское здание острова Самбро. |
Содержимое
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки для их поддержки.
Существует очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:
- Характер нагрузки, требующей поддержки.
- Грунтовые условия.
- Наличие воды.
- Наличие места.
- Доступность.
- Чувствительность к шуму и вибрации.
В широком смысле фундаменты можно разделить на неглубокие и глубокие.
- Мелкозернистые фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.
- Глубокие фундаменты необходимы, когда несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому эти нагрузки необходимо передавать на более глубокие слои с более высокой несущей способностью.
Траншейный фундамент. | Фундамент траншейный бутовый. | Сплошной фундамент. |
Ленточные фундаменты обеспечивают непрерывную полосу поддержки линейной конструкции, такой как стена. Подробнее см. в разделе Ленточный фундамент.
Траншейный насыпной фундамент представляет собой вариант ленточного фундамента, в котором выемка траншеи почти полностью заполнена бетоном. Для получения дополнительной информации см.: Траншейный фундамент.
Траншейный фундамент из щебня представляет собой еще один вариант фундамента с насыпью из траншеи и представляет собой традиционный метод строительства, в котором используется рыхлый камень или щебень, чтобы свести к минимуму использование бетона и улучшить дренаж.
Подробнее см.: Фундамент траншейный бутовый.
Фундаментные подушки представляют собой прямоугольные или круглые подушки, используемые для поддержки локализованных нагрузок, таких как колонны.
Для получения дополнительной информации см.: Фундаментные подушки.
Сплошные фундаменты представляют собой плиты, которые покрывают большую площадь, часто всю площадь основания здания, и подходят для плохих грунтовых условий, вероятной осадки или там, где может быть нецелесообразно создавать отдельные ленточные или плитные фундаменты для большого количества отдельных нагрузок.
Для получения дополнительной информации см. Сплошной фундамент.
Копер | Шпунтовые сваи | Диафрагменная стенка |
Свайные фундаменты представляют собой длинные тонкие колонны, обычно сделанные из стали или железобетона, а иногда и из дерева.
Обычно сваи классифицируются как; торцевые сваи (где большая часть трения развивается в носке сваи, опираясь на твердый слой) или висячие сваи (где большая часть несущей способности сваи развивается за счет касательных напряжений по сторонам сваи, подходит, когда более твердые слои находятся слишком глубоко). Сваи чаще всего; забивные сваи, предварительно изготовленные за пределами площадки, а затем забитые в землю, или буронабивные сваи, заливаемые на месте. Если бурение и заливка происходят одновременно, сваи называются буронабивными сваями непрерывного действия (CFA).
Подробнее см.: Свайные фундаменты.
Ниже описан ряд широко используемых свайных фундаментов.
[править] Мини-сваи (или микросваи/микросваи)
Мини-сваи используются в местах с ограниченным доступом, например, для поддержки конструкций, подвергшихся осадке. Они могут быть забивными или винтовыми.
Подробнее см.: Микросваи.
[править] Свайные стены
Помещая сваи вплотную друг к другу, можно создать постоянную или временную подпорную стену. Это могут быть близко расположенные смежные свайные стены или взаимосвязанные секущиеся стены, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.
Для получения дополнительной информации см.: Свайные стены
[править] Диафрагменные стены
Диафрагменные стены изготавливаются путем рытья глубокой траншеи, обрушение которой предотвращается за счет заполнения инженерным раствором, таким как бентонит, а затем траншея заполняется железобетонными панелями, стыки между которыми могут быть заполнены водой -тугой. Это обычно используется для строительства сверху вниз, когда подвал строится одновременно с надземными работами.
Для получения дополнительной информации см. Стенка мембраны.
[править] Кессоны
Кессоны представляют собой водонепроницаемые подпорные конструкции, заглубленные в землю путем удаления материала со дна, обычно это подходит для строительных конструкций ниже уровня воды.
Для получения дополнительной информации см. Кессон.
[править] Фундаменты с компенсацией
Если выкапывается очень большое количество материала (например, при наличии глубокого подвала), может быть достаточно, чтобы снятие напряжения в результате земляных работ было равно приложенному напряжению от новое строительство. В результате должно быть небольшое эффективное изменение напряжения и малое оседание.
Для получения дополнительной информации см. Компенсационный фонд.
[править] Грунтовые анкеры
Грунтовые анкеры передают очень большие нагрузки за счет использования залитых раствором анкеров для механической передачи нагрузки от сухожилия на землю. Они могут быть предварительно натянуты или могут быть натянуты под действием приложенной нагрузки.
Для получения дополнительной информации см. Заземляющий анкер.
- Несущая способность.
- Компенсированный фундамент.
- Шнековые шнековые сваи.
- Забивные сваи.
- Фундаменты.
- Фундаменты геотермальные свайные.
- Грунтовый анкер.
- Какой глубины должен быть фундамент?
- Как спроектировать плитный фундамент.
- Микросваи.
- Подложка фундамента.
- Свайные фундаменты.
- Принципы фундаментов.
- Сплошной фундамент.
- Фундамент траншейный бутовый.
- Фундаменты на винтовых сваях.
- Ступенчатый фундамент.
- Ленточный фундамент.
- Траншея.
- Траншейный фундамент.
- Подводные фундаменты.
8 Наиболее важные типы фундамента
class=»eliadunit»>Фундамент является одной из основных частей конструкции. Он определяется как та часть конструкции, которая передает нагрузку от возведенной на ней конструкции, а также ее вес на большую площадь грунта таким образом, что величина не превышает предельную несущую способность грунта и осадку. всей конструкции остается в допустимых пределах. Фундамент – это часть конструкции, на которой стоит здание. Твердый грунт, на котором он стоит, известен как фундамент.
Зачем предоставляется Фонд
Фонд должен выполнять следующие задачи:
- Распределить вес конструкции на большой площади почвы.
- Избегайте неравного расчета.
- Предотвращает боковое смещение конструкции.
- Повышение устойчивости конструкции.
Почему существуют разные типы фундаментов
Как мы знаем, существуют разные типы грунта, и несущая способность грунта различна для каждого типа грунта. В зависимости от профиля почвы, размера и нагрузки конструкции инженеры выбрали разные типы фундаментов.
В целом все фундаменты делятся на две категории, — мелкозаглубленные и глубокозаглубленные. Термины «мелкий» и «глубокий фундамент» относятся к глубине почвы, на которой он расположен. Как правило, если ширина фундамента больше глубины, он обозначается как «неглубокий фундамент». Если ширина меньше глубины фундамента, он называется «глубоким фундаментом». Однако глубокий и неглубокий фундамент можно классифицировать, как показано в следующей таблице.
Основные характеристики различных типов фундаментов вместе с их изображениями приведены ниже. Поскольку экономическая целесообразность является одним из основных факторов при выборе типа, она также кратко обсуждается для каждого типа. Чтобы узнать о других факторах, влияющих на диапазон фундаментов, прочтите: Факторы, учитываемые при выборе фундамента.
Поскольку глубина мелкого фундамента мала и экономична, это самый популярный тип фундамента для легких конструкций. Ниже рассмотрены несколько типов мелкозаглубленных фундаментов.
Типы мелкозаглубленных фундаментов
Ниже приведены типы мелкозаглубленных фундаментов.
1. Изолированный фундамент
Это наиболее широко известный и простой тип мелкозаглубленного фундамента, поскольку он является наиболее экономичным. Обычно они используются в неглубоких сооружениях для транспортировки и распределения концентрированных нагрузок, вызванных, например, столбами или колоннами. Обычно они используются для обычных зданий (обычно до пяти этажей).
Рисунок: Изображение изолированного неглубокого фундаментаИзолированное основание представляет собой фундамент непосредственно у основания сегмента. Как правило, каждый раздел имеет свою основу. Они напрямую передают нагрузку от колонны на грунт. Она может быть прямоугольной, квадратной или круглой. Он может состоять как из армированного, так и из неармированного материала. Однако для неармированного основания высота основания должна быть более заметной, чтобы обеспечить необходимое распределение нагрузки. Их, возможно, следует использовать, когда совершенно ясно, что под всей структурой не произойдет никаких различных осадок. Распространение фундаментов недопустимо для ориентации больших нагрузок. Это делается для того, чтобы уменьшить крутящие моменты и силы сдвига в их основных областях.
Размер фундамента можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность грунта.
Ниже приведены типы фундаментов.
- Одинарный блочный фундамент.
- Ступенчатое основание для колонны.
- Фундамент под колонну с уклоном.
- Фундамент стены без ступеньки.
- Ступенчатое основание для стен.
- Ростверковый фундамент.
Чтобы решить, когда использовать мелкозаглубленный фундамент, необходимо знать, когда это экономически выгодно. Это экономично, когда:
- Нагрузка на конструкцию относительно низкая.
- Столбцы расположены не близко.
- Несущая способность грунта высокая на небольшой глубине.
2. Фундамент стены или ленточный фундамент
Фундамент стенытакже известен как сплошной фундамент. Этот тип используется для распределения нагрузок несущих конструкций или ненесущих стен на землю таким образом, чтобы не превышался предел несущей способности грунта. Он проходит вдоль стены. Ширина стенового фундамента обычно в 2-3 раза больше ширины стены.
Рисунок: Стеновой или ленточный фундаментФундамент стены представляет собой непрерывную полосу плиты по всей длине стены. Для возведения стеновых фундаментов применяют камень, кирпич, железобетон и др.
- Из-за блочных стен цоколь состоит из нескольких рядов кирпичей, причем наименьший ряд, как правило, в два раза превышает ширину вышележащей стены.
- Из-за каменной кладки стен противовесы могут быть 15 см, а статуи хода 30 см. Вдоль этих линий размер фундаментов немного больше, чем размер фундаментов блочных перегородок.
- Если куча на стене значительна или грунт имеет низкий предел несущей способности, может быть предоставлен этот тип железобетонного фундамента.
Фундамент стен экономичен, если:
- Передаваемые нагрузки имеют небольшую величину.
- Ставится на плотный песок и гравий.
3. Комбинированный фундамент
Комбинированный фундамент очень похож на изолированный фундамент. При тщательной расстановке колонн сооружения или низкой несущей способности грунта и их перекрытии друг друга предусматривается комбинированное основание. По сути, это смесь различных опор, в которой используются свойства различных балансов в одной опоре в зависимости от необходимости конструкции.
Фундаменты, которые сделаны общими для более чем одной колонны, называются комбинированными фундаментами . Существуют различные типы комбинированного фундамента, в том числе плитный, плитно-балочный, а также прямоугольный, стропильный и ленточный. Они могут быть квадратными, тавровыми или трапециевидными. Основной задачей является равномерное распределение нагрузок по всей площади фундамента, для этого необходимо совместить центр тяжести площади фундамента с центром тяжести суммарных нагрузок.
Рис. Комбинированный фундаментКомбинированный фундамент экономичен, если:
- Столбцы расположены близко друг к другу.
- Когда колонна находится близко к границе участка, а изолированный фундамент пересекает границу участка или становится эксцентричным.
- Размеры одной стороны фундамента ограничены меньшим значением.
4. Консольная или ленточная опора
Фундаменты ленточныеаналогичны комбинированным. Причины рассмотрения или выбора ленточного фундамента идентичны комбинированному.
В ленточном фундаменте фундамент под колонны строится отдельно и связывается ленточной балкой. Как правило, когда край фундамента не может быть продлен за границу участка, внешний фундамент соединяется ленточной балкой с внутренним фундаментом.
Рисунок: Консольный или ленточный фундамент5. Плотный или матовый фундамент
Фундаменты из плит или матов используются там, где другие неглубокие или свайные фундаменты не подходят. Это также рекомендуется в ситуациях, когда несущая способность грунта недостаточна, нагрузка на конструкцию должна быть распределена по большой площади или конструкция постоянно подвергается ударам или рывкам.
Сплошной фундамент состоит из железобетонной плиты или плиты тавровой балки, размещенной по всей площади конструкции. В этом случае в качестве фундамента выступает вся плита цокольного этажа. Общая нагрузка конструкции распределяется равномерно по всей площади конструкции. Это называется плотом, потому что в этом случае здание кажется судном, которое плывет по морю земли.
Рисунок: Фундаменты на плотах или матахФундаменты на плотах экономичны, когда:
- Почва слабая, и груз приходится распределять по большой площади.
- В состав входит подвал.
- Столбцы расположены близко друг к другу.
- Использование других видов фундамента невозможно.
- Дифференциальная осадка должна быть предотвращена.
Вы также можете прочитать:
- Плотный фундамент — когда использовать, типы, конструкция
- Преимущества и недостатки плотного фундамента
Ниже обсуждаются несколько типов глубоких фундаментов.
Типы глубокого фундамента.
Ниже приведены типы глубоких фундаментов.
1. Свайный фундамент
Свайный – распространенный тип фундамента глубокого заложения. Они используются для снижения затрат, а также когда по соображениям состояния грунта желательно передать нагрузки на пласты грунта, которые находятся за пределами досягаемости мелкозаглубленных фундаментов.
Ниже приведены типы свайных фундаментов.
- В зависимости от функции или использования
- Шпунтовые сваи
- Несущие сваи
- Опорные сваи
- Висячие сваи
- Сваи для уплотнения грунта
- На основе материалов и метода строительства
- Деревянные сваи
- Бетонные сваи
- Стальные сваи
- Композитные сваи
Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая передает нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.
Сваяпредставляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая распределяет нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.
Свайные фундаменты экономичны, когда
- Грунт с большой несущей способностью находится на большей глубине.
- Когда есть вероятность строительства оросительных каналов в близлежащем районе.
- Когда очень дорого обеспечить плот или ростверк.
- Когда фундамент подвергается сильно сосредоточенной нагрузке.
- В болотистых местах.
- Когда верхний слой почвы сжимаем по своей природе.
- В случае мостов, когда размыв больше в русле реки.
Его также можно классифицировать на основе его материала и механизма передачи нагрузки или функции. Несколько типов свайных фундаментов показаны на следующей схеме.
Свайный фундамент Статьи
- Что такое свайный фундамент? Типы свайного фундамента
- Использование свайного фундамента
- Факторы, влияющие на выбор типа свайного фундамента
- Причины разрушения свайного фундамента
- Разница между мелким и глубоким фундаментом
- Что такое висячая свая? Расчет емкости и подробная информация
- Различия между свайным и опорным фундаментом
- Разница между сваями, опорами и кессонами
2. Фундамент пирса
Пирс — подземное сооружение, передающее более массивную нагрузку, которую не могут нести мелкозаглубленные фундаменты. Обычно он мельче, чем сваи. Столбчатый фундамент обычно используется в многоэтажных строениях. Поскольку базовый регион определяется стратегией плана для регулярного учреждения, тест на нагрузку с одной опоры исключается. В связи с этим он становится все более известным в стесненных условиях.
Рисунок: Фундамент пирсаФундамент пирса представляет собой цилиндрический конструктивный элемент, который передает большую нагрузку от надстройки к грунту с помощью концевой опоры. В отличие от свай, он может передавать нагрузку только на подшипник, а не на поверхностное трение.
Фонд Пирса является экономически выгодным, когда:
- Пласты здоровой породы лежат под слоем разложившейся породы наверху.
- Верхний слой почвы представляет собой жесткую глину, сопротивляющуюся забиванию несущей сваи.
- Когда на грунт необходимо перенести тяжелый груз.
- Имеет широкий ассортимент по структуре. Есть разные материалы, которые мы можем здесь создать, чтобы создать стильный вид, и это остается в пределах нашего лимита расходов.
- Экономит деньги и время, поскольку не требует удаления тонны цемента.
- Пределы опоры могут увеличиваться за счет недостаточного развертывания основания.
Наряду с достоинствами имеет и недостатки:
- Повреждение одного поста или дока может привести к серьезному повреждению всего предприятия.
- Без надлежащей защиты жизненная сила может быть расточительна.
- Полы должны быть усиленно и надежно защищены от тварей.
3. Кессонный фундамент
Кессонный фундамент представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, строительства плотины и т. д. Обычно он используется в сооружениях, требующих фундамента под рекой или подобными водоемами. Причиной выбора кессона является то, что его можно доставить в нужное место, а затем погрузить на место.
Рисунок: Кессонный фундаментКессонный фундамент представляет собой готовый полый цилиндр, вдавленный в грунт до нужного уровня, а затем заполненный бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор моста. Кессоны чувствительны к процедурам строительства и не имеют опыта строительства.
Существует несколько типов кессонных фундаментов.
- Коробчатые кессоны.
- Плавающие кессоны.
- Пневматические кессоны.
- Открытые кессоны.
- Кессоны из листового металла.
- Выкопанные кессоны.
Фундаменты кессонов экономичны, когда:
- Требование к верхушке сваи должно быть сведено к минимуму.
- Необходимо уменьшить шум и вибрацию.
- Должен быть размещен под водоемами.
- Требуется высокая боковая и осевая грузоподъемность.
Кессонный фундамент Статьи
- Что такое кессонный фундамент – устройство, типы, конструкция
- Использование фундамента кессона
- Преимущества и недостатки кессонного фундамента
- Разница между мелким и глубоким фундаментом
В заключение, фундамент представляет собой несущий элемент конструкции, который передает общую нагрузку от плиты, балки, колонны, стены и т.
