Обработка на станках с ЧПУ видео

Обработка на станках с ЧПУ видео



Обработка на станках с ЧПУ видео на нашей фирме «Gorelovskiy.ru». С работой на наших станках с ЧПУ возможно познакомится на сайте, приехать на мастер-класс или познакомиться с работающими станками у наших покупателей по соглашению с ними.



Наши различные ЧПУ станки выполняют десятки разнообразных технологических операций по различным видам обработки широкого спектра материалов от древесных материалов до цветных металлов и стали:

– ЧПУ фрезерные. Фрезерная обработка плоских мебельных деталей из массива, МДФ и композитных материалов размером от поставки полного стандартного листа до размеров по согласованию с заказчиком, выполнение барельефа, прорезная резьба, врезка витражей, обработка периметра, врезка фурнитуры.



Фрезеровка на радиусного криволинейного фасада с двух сторон

(видео)





– ЧПУ фрезерные со встроенным лазером сканирования криволинейных поверхностей и нанесения барельефа на них. Фрезерная обработка мебельных деталей из массива, МДФ и композитных материалов размером от поставки полного стандартного листа до размеров по согласованию с заказчиком, выполнение барельефа, прорезная резьба, врезка витражей, обработка периметра, врезка фурнитуры.



Лазерное сканирование гнутого фасада (технология)





– ЧПУ токарные. Токарная обработка из массива, МДФ и композитных материалов балясины, кольца, колеса.

– ЧПУ комбинированные токарно-фрезерные. Обработка тел вращения, комбинация круглых и многогранных поверхностей покрытых резьбой, скульптурные колонны, колонны с прорезным рельефом, лестничные столбы в виде скульптур.



Фрезеровка 3d моделей из пенопласта (видео)





– ЧПУ холодные вакуумные прессы и ЧПУ термопрессы, склеивание сэндвич панелей, ламинирование термопластичными пленками, формование МДФ, искусственного камня, термопластичных листов.



                     Видеообзор вакуумного пресса                Видео инструкция по работе с термовакуумным прессом





– ЧПУ плазменная резка, вырезание контура деталей из металла толщиной от 1 до 20 миллиметров, размер рабочего стола от полного стандартного листа до размеров по согласованию с заказчиком.





– ЧПУ правильно-отрезной станок. Правка и нарезание в размер, по установленному количеству и длине, проволоки толщиной от 1 до 8 миллиметров, сгибание колец диаметром от 80 до 800 миллиметров.





В зависимости от типа мебельных деталей, отличаются станки по конструкции и комплектации.

Принципиально мебельные детали делятся на три типа:

1.Плоские мебельные детали.

– Гладкие шпонированные,

– ламинированные,

– филенчатые,

– с рельефным рисунком,



2. Криволинейные мебельные детали гладкие и с рельефным рисунком:

– выпуклые,

– вогнутые,

– выпукло-вогнутые.



3. Тела вращения:

– комбинация круглых и многогранных поверхностей покрытых резьбой,

– скульптурные колонны гладкие, рельефные и с прорезной резьбой,

– лестничные столбы в виде скульптур.



Поверхность и периметр плоских мебельных деталей обрабатывается под отделку на трех координатном ЧПУ фрезерном станке. Предусматривается ручная или автоматическая смена инструмента.



Автоматическая смена инструмента на чпу станке (видео)





Поверхность криволинейных деталей обрабатывают двумя типами станков:

1. Станок для деталей с фиксированным радиусом кривизны.

2. Станок для деталей переменного, любого профиля кривизны с лазерным сканером поверхности.



Фрезерные операции, при необходимости, выполняются за две установки на лицевой и обратной поверхности деталей, обрабатывается периметр деталей, врезаются замки, ручки, навесные петли, фурнитура. Кропотливые операции разметки и подгонки фрезерных пазов, подгонка масштаба эскиза, расчет расположения рельефной резьбы выполняются на экране компьютера мгновенно и с высокой точностью.



Фиксация заготовки осуществляется несколькими способами:

– Гладкий фанерный стол и зажим саморезами.

– Гадкий стол стол с вакуумными каналами и вакуумным насосом.

– Алюминиевый стол с винтовыми зажимами.

– Фиксируемые траверсы с присосками и позиционерами.



(видео)



Полный цикл всех фрезерных и токарных операций обработки выполняет комбинированный ЧПУ токарно-фрезерный трех координатный станок с токарным сервоприводом шпинделя крепления заготовки и вращающимся центром зажима заготовки. Выполняются заказы для одновременной обработки до 15 деталей на комбинированных токарно-фрезерных станках.



Видео чпу фрезерного 5 координатного станка с наклонной и поворотной осями





Специальное программное приложение превращает из разных графических программ загруженный графический чертеж рисунка в программу обработки поверхности деталей со всеми холостыми перемещениями суппорта и фрезеровкой.



Комбинированный токарно-фрезерный станок имеет двенадцать систем:

1. Пульт программного управления полноценный компьютер с клавиатурой, ЖК экраном и рабочими программами сканирования, обработки, сохранения в базе данных .

2. Лазерный сканер поверхности изогнутых профилей, устанавливается как опция.

3. Сварная рама из квадратных труб по размеру наибольшей обрабатываемой детали или комплекта деталей из одного листа.

4. Две продольные направляющие для поперечного портала, устанавливается как опция.

5. Поперечный портал с направляющими суппорта фрезерного шпинделя, одного или двух, второй шпиндель устанавливается как опция.

6. Фрезерный шпиндель с функцией поворота ±90° оснащаемого по заказу сервоуправлением,устанавливается как опция.

7. Токарный патрон с сервоприводом и вращающимся центром зажима заготовки, устанавливается как опция.



8. Две продольные направляющие для траверс,устанавливается как опция.

– Четыре пневматически фиксируемые поперечные траверсы с Т образными продольными пазами сверху и с боку.

– Две переставляемых пневматических присоски на каждой траверсе с пневматической фиксацией присосок.

– Четыре пневматически выдвигаемых позиционера закрепляемых на траверсах.



9. Как вариант применяется:

– гладки фанерный стол для саморезов,

– стол с пневматическими каналами

– стол алюминиевый с «Т» образными пазами для крепления зажимами.

– Токарный патрон с сервоприводом и вращающимся центром зажима заготовки.



10. Пневматический насос с аппаратурой поддержания стабильного разряжения, устанавливается как опция.

11. Устройство уборки стружки и отсоса пыли.

12. Стойка крепления сменного инструмента на 10 позиций и стакана фиксации цанги при смене инструмента, для случая применения шпинделя с функцией автоматической смены и зажима цанги с инструментом, устанавливается как опция.



Портальная конструкция станка позволяет создать жесткую связь деталь-инструмент и выполнять изделия с точностью до 0,01 миллиметра. Фирменные направляющие и каретки перемещения определяют многолетний ресурс всего станка с соблюдением высокой точности.





Высокое качество обработки поверхности достигается применением концевой модульной фрезы с радиусом при вершине около 1 миллиметра, что в свою очередь требует большое количество проходов инструмента с шагом не более 1 миллиметра.





ЧПУ станки нашей фирмы «Gorelovskiy.ru» выгодно отличаются от конкурентов:

высокой производительностью, фрезерные шпиндели работают на керамических подшипниках при скоростях 20000 оборотов в минуту и не требуют замены смазки.





– сканерами сложных поверхностей.

– легкой и быстрой заменой программы рисунка фасада и отверстий под фурнитуру, практически все изделия могут быть эксклюзивными и разной формы поверхности.

– легкая и быстрая установка деталей на станке по четырем убирающимся пневматическим позиционерам,





– мгновенная фиксация вакуумными присосками на перемещаемых траверсах с пневматическими зажимами как плоских так и изогнутых заготовок,

– снижением риска человеческого фактора на сложных операциях обработки,

– огромным ресурсом высоко скоростных шпинделей, приводов, редукторов, направляющих и кареток с продуманной и надежной системой смазки,

– удачной комбинацией сервопривода фрезы и сервопривода токарного шпинделя для безграничний фантазии дизайнеров.

– ЧПУ управление отрезными станками.

– силиконовая мембрана на горячих прессах с рабочей температурой до 250°С.

– годовая гарантия и пожизненное сопровождение своих станков.



Наша фирма Gorelovskiy.ru изготовляет комбинированные токарно-фрезерные и другие ЧПУ станки отвечающие всем согласованным требованиям заказчиков. Комплектующие шпиндели с сервоприводом, редукторы, плазменные горелки, направляющие, каретки закупаются у лучших мировых производителей станочного оборудования Европы и Азии. На первом запуске оборудования заказчик обучается особенностям управления своим станком.

Наша фирма Gorelovskiy.ru проводит гарантийное и после гарантийное обслуживание, снабжение запчастями. Годовой гарантийный срок на всю продукцию. Гарантии на покупные комплектующие согласно вложенных паспортов производителей.





Фрезерный станок с ЧПУ – принцип работы, конструкция, видео

1. Принцип работы фрезерных станков
2. Разновидности оборудования
3. Обзор станков
4. Как правильно выбирать фрезерный станок

Развитие технологий стало причиной того, что компьютеры и другие передовые технические средства все активнее используются в повседневной жизни людей, а также в промышленности. Например, на современных промышленных предприятиях все чаще можно встретить фрезерный станок с ЧПУ, который управляется не руками оператора, а при помощи специальных компьютерных программ и соответствующих электронных устройств.

Фрезерный станок с числовым программным управлением

Благодаря такой системе управления значительно облегчается эксплуатация станка, а из процесса изготовления деталей исключается человеческий фактор, который может оказывать негативное влияние на их качество и точность обработки.

Принцип работы фрезерных станков

Фрезерное оборудование позволяет осуществлять различные технологические операции: резку, сверление, расчет расстояний между отверстиями, которые необходимо выполнять, а также ряд других. В качестве материалов, которые можно обрабатывать на таком оборудовании, могут выступать:

• древесина;
• черные, а также цветные металлы;
• керамика;
• полимерные материалы;
• природный и искусственный камень.

Заготовки закрепляются на рабочем столе, а их обработка выполняется за счет вращающейся фрезы, которая и режет материал.

Станок с ЧПУ обрабатывает металлическую заготовку

Фрезерные станки, оснащенные ЧПУ, выпускаются в различном конструктивном исполнении.

Консольного типа:

1. модели, обладающие широкой универсальностью;
2. горизонтального типа;
3. вертикального типа.

Бесконсольной конструкции:

1. вертикальные;
2. горизонтальные.

Самыми популярными и, соответственно, распространенными являются фрезерные станки с ЧПУ консольного типа. На консоль закрепляется обрабатываемая заготовка, и именно этот рабочий орган совершает движения по отношению к режущему инструменту. Сам шпиндель такого станка не движется, он жестко зафиксирован в одной позиции.

Обработка на фрезерных станках бесконсольного типа осуществляется за счет того, что перемещаться в них может как рабочий стол, который движется в двух направлениях, так и шпиндель, способный изменять свою позицию в вертикальной плоскости, а также во всех остальных направлениях.

Основные узлы фрезерного станка с ЧПУ

Станок фрезерной группы с ЧПУ автоматически выполняет операции, информация о которых предварительно записана на один из носителей. Программы, которые управляют его работой, могут быть нескольких типов.

• Позиционные, предполагающие фиксацию координат конечных точек, по которым и выполняется обработка заготовки. Такое программы используются для управления станками сверлильной и расточной группы.
• Контурные, управляющие траекторией обработки заготовки. Они используются для управления станками круглошлифовальной группы.
• Комбинированные, которые объединяют в себе возможности программ контурного и позиционного типа. Такими программами управляются станки, относящиеся к многоцелевой категории.
• Многоконтурные. С их помощью можно управлять всеми функциональными возможностями станка, они являются самыми сложным типом ПО. При помощи таких программ обеспечивается управление широкоформатным оборудованием.

Фрезерные станки, оснащенные ЧПУ, обладают целым рядом значимых преимуществ:

• позволяют увеличить производительность обработки в 2–3 раза;
• дают возможность изготавливать детали с высокой точностью;
• минимизируют объем ручного труда, что позволяет уменьшить штат обслуживающего персонала;
• сокращают время, необходимое для подготовки заготовок;
• минимизируют время обработки деталей.

Разновидности оборудования

Станки фрезерной группы, оснащенные ЧПУ, в зависимости от того, какой материал на них обрабатывается, подразделяются на следующие категории:

1. для работы по металлу;
2. для обработки заготовок из древесины;
3. фрезерно-гравировальной группы.

Большую категорию оборудования данной группы составляют станки, на которых обрабатываются детали, выполненные из различных металлов:

1. настольные фрезерные станки, оснащенные ЧПУ;
2. обрабатывающие центры, отличающиеся высокой функциональностью;
3. станки широкоуниверсального типа;
4. токарно-фрезерной категории;
5. сверлильно-фрезерной группы.

Фрезерные станки, управляемые при помощи специальных программ, можно использовать и для оснащения домашней мастерской, так как они отличаются простотой эксплуатации и дают возможность изготавливать детали из металла, выполненные с высокой точностью своих геометрических параметров.

Фрезерный станок с ЧПУ за работой

На предприятиях, которые производят мебель, а также в строительных компаниях применяются фрезерные станки, оснащенные ЧПУ, с помощью которых выполняется обработка заготовок из древесины. На таких станках обрабатываются изделия из древесины, а также заготовки из полимеров, алюминиевых сплавов, фанеры и ДСП.

Станок с ЧПУ, на котором возможно выполнять операции гравировки, применяется для обработки изделий, изготовленных из металла, натурального и искусственного камня, бетона и ряда других материалов. С его помощью изготавливают декоративные каменные колонны, статуэтки, другие изделия, выполняющие исключительно декоративную функцию. Такие станки по металлу и ряду других материалов чаще всего используют для производства различных рекламных конструкций.

По принципу работы и своей производительности фрезерные станки, оснащенные ЧПУ, могут быть следующих категорий:

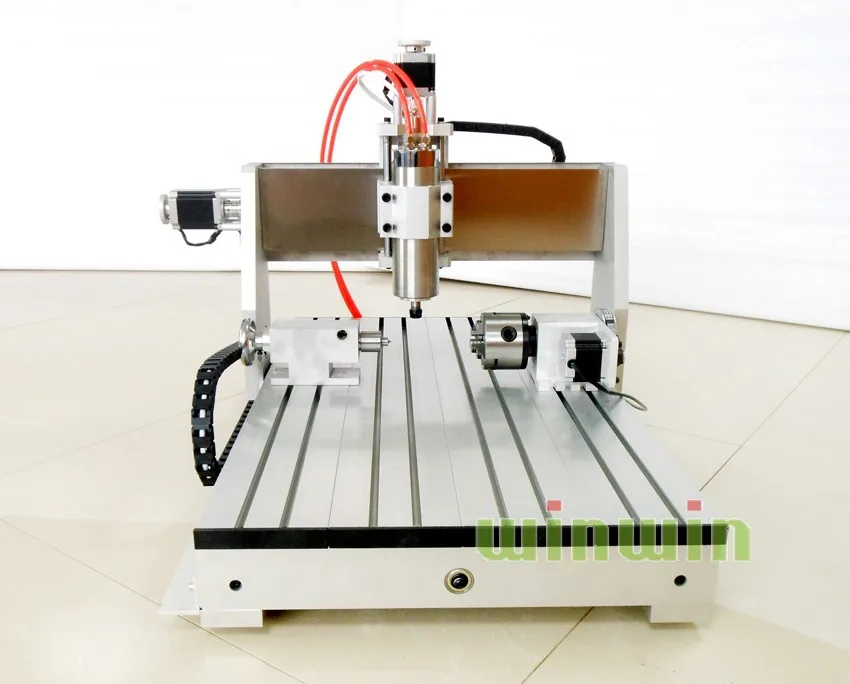

• отличающиеся небольшими габаритами и невысокой производительностью — мини станки;
• настольного типа;
• вертикально-фрезерного типа;
• широкоформатные.

Станки, которые используются для оснащения домашней мастерской, нельзя назвать профессиональными, их преимущественно используют для полезного хобби. Такие фрезерные станки, оснащенные ЧПУ, отличаются невысокой стоимостью, поэтому ими часто оснащаются мастерские различных учебных заведений: школы, технические училища, ВУЗы и др.

Оборудование настольного типа обладает рядом весомых преимуществ:

1. невысокая стоимость;
2. исключительная мобильность;
3. простота эксплуатации и конструктивного исполнения.

Такие станки, несмотря на свою компактность, способны выполнять различные технологические операции по металлу и другим материалам: фрезерование, сверление, растачивание.

Для обработки заготовок, обладающих большими габаритами, используются вертикально-фрезерные станки. В качестве рабочих инструментов на них применяются сверла, фрезы цилиндрического, концевого, фасонного и торцевого типа. С помощью такого оборудования, которым преимущественно оснащаются крупные производственные предприятия, можно выполнять обработку как горизонтальных, так и вертикальных поверхностей.

Широкоформатные фрезерные станки, оснащенные ЧПУ, полностью соответствуют своему названию: в их конструкции имеется специальная рабочая головка, которая может поворачиваться в любом направлении. Благодаря своей универсальности такие станки чаще всего используются для оснащения цехов нестандартного оборудования и инструментальных участков.

Широкоформатный фрезерный станок с ЧПУ

Обзор станков

Прежде чем решить вопрос, какой фрезерный станок выбрать для оснащения домашней мастерской или производственного предприятия, важно ознакомится с характеристиками оборудования, которое предлагается на современном рынке. На сегодняшний день наиболее востребованным являются фрезерные станки, производимые в следующих странах:

• Германия;
• Италия;
• Австрия;
• Китай;
• Северная Корея;
• Малайзия;
• США;
• Тайвань;
• Чехия;
• Турция.

Пятикоординатный фрезерный станок

Наиболее известными компаниями, которые производят и реализуют фрезерные станки с ЧПУ, являются:

• GCC Jaguar;
• Redwood;
• RuStan;
• JCC;
• Hyundai Wia;
• Kami;
• Zenitech.

Одними из самых быстрых станков, которые также отличаются широким разнообразием настроек и дополнительных функций, являются модели торговой марки GCC Jaguar.

Широким разнообразием ассортимента станков для обработки деталей из металла и других материалов отличается компания JCC. В каталоге данного производителя представлены станки с ЧПУ следующего назначения:

1. универсального типа, предназначенное для выполнения гравировальных и фрезерных работ;
2. для обработки изделий из древесины и металла;
3. прошивные станки электроэрозийного типа;
4. оборудование фрезерно-токарной группы.

Передовые программные продукты, с помощью которых управляются станки данной торговой марки, позволяют задействовать весь их потенциал.

Вертикально-фрезерный с ЧПУ МА655

Фрезерные станки, оснащенные ЧПУ, торговой марки RuStan — это, преимущественно, оборудование широкоуниверсального типа, с помощью которого можно выполнять широкий перечень технологических операций. Отличает модели данной торговой марки и то, что при их приобретении можно воспользоваться разнообразными скидочными программами, а также возможностью гарантийного и постгарантийного обслуживания.

По-настоящему уникальными являются фрезерные станки с ЧПУ, выпускаемые под торговой маркой Redwood. Они способны выполнять обработку деталей в формате 2d и 3d. Реализация технологии 3d предполагает, что по заданной программе из заготовки получают объемную деталь, полностью соответствующую заданным геометрическим параметрам.

Главным принципом работы специалистов, занимающихся выпуском фрезерного оборудования торговой марки Kami, является производство высококачественной продукции. При помощи станков данной торговой марки можно обрабатывать не только металл, но и детали из камня, древесины, пластика и даже стекла.

Компания Hyundai Wia специализируется на выпуске станков с ЧПУ, на которых производится продукция для аэрокосмической и автомобильной промышленности. Программы, которые используются для их управления, предполагают минимальное вмешательство со стороны человека и значительно упрощают использование подобного оборудования.

Фрезерный станок от немецкого производителя Zenitech

В каталоге известного производителя Zenitech преобладает профессиональное фрезерное оборудование с ЧПУ, предназначенное для обработки деталей из металла и древесины.

На современном рынке широко представлено фрезерное оборудование с ЧПУ торговой марки Инвест Адам. Основными преимуществами моделей, которые отличаются своей компактностью и универсальностью, являются:

• высокая точность обработки;
• эффективность и производительность;
• управляющие программы могут воспроизводиться неоднократно;
• конструкция отличается высокой надежностью;
• связь с компьютером, который управляет работой оборудования, осуществляется через обычный USB-порт.

Для оснащения домашней мастерской и крупного производственного предприятия можно использовать фрезерный станок с ЧПУ, выпущенный немецкой компанией BZT. Отличает станки данной торговой марки высокая устойчивость, надежность фиксации заготовок, точность и оперативность обработки. Удобным является и то, что станки данной торговой марки могут работать практически на любом программном обеспечении.

На стоимость фрезерного станка с ЧПУ оказывают влияние следующие параметры:

• сложность конструкции оборудования и его тип;
• тип производства, для которого предназначено оборудование;
• страна производитель и торговая марка;
• функциональность станка.

Наиболее простой конструкцией обладают настольные станки с ЧПУ, которые и стоят значительно дешевле более функционального оборудования. Чтобы сэкономить на приобретении фрезерного станка, выбирайте оборудование отечественных производителей. В среднем, стоимость настольного фрезерного оборудования с ЧПУ составляет порядка 4000 долларов США. Варьироваться такая цена может от ряда факторов: габариты станка и рабочего стола, мощность двигателя, вес оборудования и его функциональность.

Стоимость оборудования вертикально-фрезерной группы с ЧПУ варьируется в пределах от 7000 до 25000 долларов США. Цена конкретной модели оборудования зависит от ее мощности, количества оборотов шпинделя и точности обработки.

Отечественный станок ГФ2171

Широкоформатные фрезерные станки, оснащенные ЧПУ, являются самыми дорогими в своей категории, так как они позволяют выполнять широкий спектр технологических операций. Высокая стоимость такого оборудования окупается тем, что его можно эксплуатировать в достаточно интенсивном режиме. Перечень операций, которые можно выполнять при помощи оборудования данной категории, впечатляет:

1. раскройка заготовок;
2. фрезерование поверхностей различного типа;
3. полировальные операции;
4. сверление;
5. расточные операции.

Как правильно выбирать фрезерный станок

Выбирать фрезерный станок, оснащенный ЧПУ, следует не по рекламному видео, а по функциональным возможностям такого оборудования и его техническим характеристикам. Руководствоваться в данных ситуациях необходимо следующими критериями:

• тип станка, который необходим для выполнения определенных задач;
• преимущества и недостатки определенных моделей;
• размеры рабочего стола;
• наличие в конструкции Т-образного паза, который способствует более удобному закреплению заготовки;
• напряжение, необходимое для работы станка с ЧПУ;
• функциональные возможности;
• категория: настольные, мини или профессиональные;
• гарантийные обязательства, которые предоставляет производитель.

Ну и, конечно, по выбранному оборудованию можно просмотреть и видео от производителя, которое даст возможность понять, какими характеристиками оно обладает. Не следует выбирать станок с ЧПУ, способный выполнять те функции, которые вам никогда не пригодятся.

Основы обработки: фрезерные станки — блог Fusion 360

Этот пост также доступен в: Немецкий (немецкий)

Мы рады начать нашу серию «Основы обработки», созданную, чтобы помочь вам освежить свои знания в области CAM, независимо от того, работаете ли вы в механическом цехе или только начинаете. Каждый выпуск ведет один из наших штатных механиков и предоставляет подробный обзор инструмента/процесса. Прежде всего, это введение в фрезерные станки, где вы узнаете основы того, когда и как использовать фрезерный станок в рабочем процессе Fusion 360.

Фрезерные станки состоят из шпинделя, который удерживает режущий инструмент, и зажимного приспособления, которое удерживает компоненты. Шпиндель вращается и прорезает траектории, в то время как заготовка удерживает деталь. Наша установка в этом видео имеет большие тиски, но вы также можете использовать тиски меньшего размера, которые удерживают вашу деталь. Все, что вам нужно сделать, это убедиться, что ваш Workholding подходит для этой детали. У вас также могут быть изготовленные на заказ рабочие зажимы или «мягкие челюсти». Мягкие губки удерживают отдельные детали, и они изготавливаются на заказ для отдельных компонентов. Однако работа с тисками более универсальна и распространена на практике.

Когда речь идет о различных фрезерных инструментах для фрезерных станков, есть много вопросов, которые нужно охватить. Ниже приведен список ключевых инструментов, которые мы рассмотрим в этом видео:

Плоская концевая фреза

Сначала мы взглянем на нашу фрезу с плоским концом. Эта фреза имеет прямые канавки по всей длине инструмента, а также плоский наконечник. Плоские наконечники действительно хороши для так называемых черновых операций, когда очень быстро удаляется много материала. Они создают красивые прямые линии на детали на сплошных стенках компонентов. Тем не менее, он довольно ограничен черновой обработкой большого количества материала или чистовой отделкой очень прямых стенок компонентов.

Торцевой резак

Торцевой резак имеет отдельные наконечники, которые ввинчиваются в держатель. Концевая фреза, на которую мы смотрели ранее, была просто цельной из карбида вольфрама, тогда как у этого инструмента корпус из стали, а ее наконечники из карбида вольфрама. Фреза для облицовки обеспечивает действительно высокое качество поверхности на плоских поверхностях.

Фреза со сферическим концом

Если вы хотите сделать криволинейные поверхности, используйте то, что называется фрезой со сферическим концом. Фрезы со сферическим концом очень похожи на концевую фрезу, которую мы рассмотрели вначале, но вместо того, чтобы иметь плоский наконечник, у нас есть полный радиус, который проходит по всей длине. Фрезы со сферическим концом хорошо подходят для создания сложных поверхностей произвольной формы, где они проходят по всей поверхности и производят действительно красивую отделку. Тем не менее, они могут быть низкими, чтобы сделать это. Поэтому мы обычно используем их только для отделочных операций.

Существует множество других типов инструментов, включая сверла и развертки. У нас также могут быть датчики, установленные на машинах, которые помогают настроить наш компонент и проверить. Но давайте перейдем к рассмотрению всей нашей машины.

Как вы можете видеть на видео, станок, который мы используем, начинался как 3-осевой станок с тремя линейными осями — осью X, идущей слева направо, осью Y, идущей спереди назад, а затем Ось Z, которая движется вверх и вниз. Давайте посмотрим, как мы добавили дополнительные оси и преобразовали этот 3-осевой станок в полноценную 5-осевую установку.

Мы прикрутили цапфу к оригинальному столу станка. Это позволяет нам добавлять дополнительные оси и делать более сложные, высокоточные детали и достигать различных ориентаций. Так что я могу перемещать ось А, которая теперь является осью вращения. Я также мог перемещать ось C, которая является еще одной осью вращения. Итак, теперь у нас есть две дополнительные оси, прикрученные к столу.

С добавлением цапфы этот станок стал 5-осевым. Он называется 5-осевым столом, потому что обе оси вращения находятся на столе, а не на головке станка. Если бы эта голова могла поворачиваться и вращаться, ее назвали бы головной машиной. И, как вы могли догадаться, у вас также может быть комбинация Head Table, когда и голова, и стол двигаются.

До сих пор мы рассмотрели несколько разных инструментов и несколько разных осей — все они двигаются вместе в унисон для создания наших компонентов. Так как же мы на самом деле делаем детали? Давайте посмотрим на некоторые траектории внутри Fusion 360.

В Fusion 360 мы можем видеть траекторию движения инструмента, а движения резания отображаются синим цветом. На главном экране вы также можете просматривать дополнительную информацию, такую ​​как время обработки, смены инструмента и всестороннюю аналитику траектории.

Все траектории инструмента содержатся в браузере, и в одних и тех же компонентах могут присутствовать несколько настроек. Наличие нескольких установов позволяет обрабатывать обе стороны компонента. После того, как у вас есть траектории, созданные для обработки детали, вы можете смоделировать траекторию, по которой они пойдут, и посмотреть на удаление самого припуска.

Следите за новостями: после этого выпуска о фрезерных станках мы будем еженедельно публиковать выпуски «Основы обработки». Будущие темы включают фрезерные станки, токарные станки, постпроцессоры, типы траекторий, код ЧПУ, рабочие системы координат и многое другое.

А пока загрузите Fusion 360, чтобы начать эффективную обработку уже сегодня. Узнайте больше о том, как максимально эффективно использовать свой компьютер с помощью Fusion 360. Или порекомендуйте другу, если вы уже являетесь участником нашего сообщества.

Мельница | Создание экстраординарного | спецэффекты | Цвет | Дизайн | АР | ВР | Анимация | Экспериментальный

Мельница Париж | Режиссер Квентин Деронзье рассказывает о своем сотрудничестве с Мюглером и Хантером Шефером

.

Последние новости

3D рекламный щит | Наша команда визуальных эффектов вывела на улицы Токио более крупное существо для запуска игры EA «Wild Hearts»

30 марта 2023 г.

Проекты

Как творческий двигатель крупнейших мировых брендов, мы руководствуемся одной целью: красиво решать самые сложные задачи наших клиентов.

ПОСМОТРЕТЬ НАШИ РАБОТЫ

Последние проекты

Любимый Бубл O2 неожиданно появляется, чтобы показать клиентам, что они могут переключаться

4 апреля 2023 г.

3D рекламный щит | Наша команда визуальных эффектов вывела на улицы Токио более крупное существо для запуска игры EA «Wild Hearts»

30 марта 2023 г.

The Mill Paris и MPC Paris совместно работают над последним видеоклипом Милен Фармер

29 марта 2023 г.

The Mill’s Design Studio продолжает сотрудничество с Google Nest, чтобы продемонстрировать программу Energy Impact Program 9.0013

23 марта 2023 г.

Впечатляющая ландшафтная работа для последней кампании Audemars Piguet «Seek Beyond»

17 марта 2023 г.

Мюглер и Мельница делают звездное платье VFX для Хантера Шефера

8 марта 2023 г.

Награды

Мы номинированы на премию British Arrows Awards 2023

20 февраля 2023 г.

Samsung «Playtime is Over» получила премию Genie Award за лучшие визуальные эффекты в рекламе!

27 января 2023 г.

Мы получили четыре номинации на премию VES Awards 2023

17 января 2023 г.

Burberry Open Spaces — лишь один из четырех победителей Immortal Awards 2022 от LBB!

12 января 2023 г.

Samsung «Игра окончена» вошла в шорт-лист Genie Awards!

10 января 2023 г.

Мы выиграли 5 наград на Гран-при Strategies

16 декабря 2022 г.

Познакомьтесь с командой

СООБЩЕСТВО

Креативный директор Кристиан Нильсен о своей страсти вдохновлять новое поколение творчества в The Mill

21 марта 2023 г.

Technicians.org | Композитор Mill 2D Джакомо Верри о своей роли и работе в рекламе

20 марта 2023 г.

СООБЩЕСТВО

Креативный директор Олли Кейден о том, как он надеется сформировать новое поколение творчества в The Mill

9 марта 2023 г.

Талант нового поколения | Кэти Дайммок рассказывает о присоединении к The Mill и о том, что привело нас в мир Color

20 февраля 2023 г.
