Зачем нужен стабилизатор для коттеджа или частного дома?

Содержание

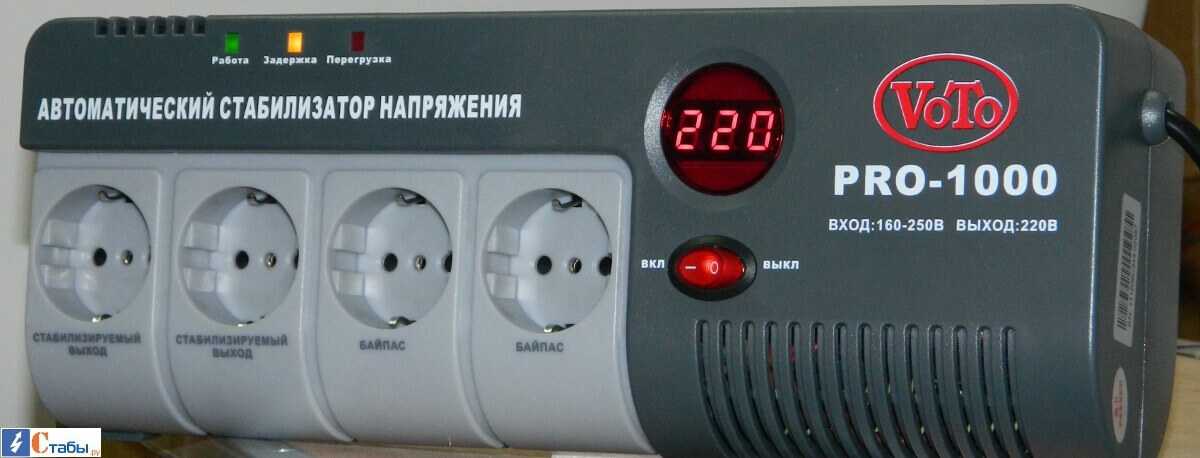

Что такое стабилизатор напряжения. Его основные функции

Стабилизаторы напряжения представляют собой электронные устройства, которые на входе подключаются к сети, а на выходе к ответственным электроприборам, нуждающимся в качественном электропитании. Основная их функция заключается в поддержании максимально приближенного к номиналу значения напряжения (220/230 В для однофазных и 380/400 для трёхфазных электросетей), когда во входной линии случаются периодические колебания напряжения, провалы и перенапряжения, а также искажения формы сигнала.

Некоторые модели стабилизаторов также способны выполнять функционал источников питания и защищать подключенные электроприборы от кратковременных перебоев в подаче энергии (но не более, чем на 200 миллисекунд).

В каких случаях установка стабилизатора необходима?

Даже если напряжение в электросети дома не соответствует норме, установка стабилизатора не всегда необходима. Как правило, применение таких приборов требуется только в следующих случаях:

  • если в доме есть критическая нагрузка, особо чувствительная к перепадам напряжения. Например, электронике газового котла и циркуляционному насосу постоянно требуется высококачественное электропитание. При малейшем отклонении сетевого напряжения от нормы в их работе происходит сбой, который может привести к полной заморозке всей отопительной системы дома;
  • если в домашней электросети периодически происходят значительные отклонения сетевых параметров, превышающие рабочий диапазон нагрузки и, соответственно, способные нанести вред её функционированию и сказаться на качестве её работы. Требования к электропитанию обычно указываются на шильдике или в паспорте оборудования. Например, многие современные телевизоры могут функционировать в достаточно широком диапазоне, который в среднем составляет 120-240 В, однако при превышающих этот диапазон перепадах сетевого напряжения ТВ запросто может отключиться или выйти из строя.

Определить наличие в домашней электросети проблем с качеством напряжения достаточно просто. Для этого можно:

  • провести визуальное отслеживание яркости лам накаливания и работы нагревательного оборудования: мерцание освещения или снижение мощности электротехники будет основным признаком перепадов напряжения. Однако их величину можно узнать только при помощи специальных инструментов;
  • выполнить измерение напряжения в сети с помощью мультиметра или вольтметра в течение нескольких дней и в разное время (особенно в период пикового потребления).

Причины некачественного напряжения в домашней сети

Некачественное напряжение в сети может возникать по ряду причин, среди которых наиболее часто встречаются следующие:

  • подключение или, наоборот, отключение мощных потребителей или техники с мощными электродвигателями, обладающими большими пусковыми токами;
  • автоматический перезапуск защитных устройств или неправильно работающий трансформатор на электроподстанции;
  • неправильно смонтированная или изношенная электропроводка;
  • попадание разряда молнии в линию электропередач.

Последствия перепадов напряжения для бытовой электротехники

Негативное влияние нестабильного сетевого напряжения на электротехнику, в зависимости от её вида, может проявляться совершенно разным образом: от сбоя установленных режимов работы до полного выхода из строя. Наиболее часто от некачественного напряжения страдает нагрузка с электродвигателями и компрессорами, например, холодильники (особенно инверторные), котлы отопления, насосы, стиральные машины. Нестабильное напряжение домашней сети, особенно всплески напряжения, могут навредить работе компьютерной техники, аудио- и видеооборудования.

Нагревательные приборы, в конструкции которых присутствуют ТЭНы (утюги, батареи, чайники, кипятильники), комфортно переносят незначительные скачки напряжения и сетевые помехи. Однако при сильно пониженном напряжении они могут не выдавать номинальную мощность, а при перенапряжении – сгореть.

Обратите внимание!
Выход из строя электротехники по причине некачественного сетевого напряжения не является гарантийным случаем. При обращении к продавцу или производителю оборудования в гарантийном ремонте будет отказано, так как прибор эксплуатировался в несоответствующих условиях. Ремонт техники будет осуществлять исключительно за счет пользователя!

Рассмотрим подробнее, как влияют проблемы качества электропитания на бытовую электротехнику, используемую в частных домах.

Вид нагрузки Влияние некачественного электропитания
Компьютерная техника, телевизоры, аудио- и видеооборудование
  • просадка напряжения: отключение блока питания
  • повышенное напряжение: отключение, выход из строя блока питания
  • колебания напряжения: снижение производительности и быстродействия
  • несинусоидальность формы напряжения: сокращение срока службы изоляции
Электроника газового котла
  • просадка напряжения: сбой настроек, нарушение режимов работы
  • повышенное напряжение: отключение или выход из строя
  • несинусоидальность формы напряжения: сбой настроек, нарушение рабочих режимов
Нагревательное оборудование, насосы, стиральные машины, холодильники и другая техника с электромоторами или компрессорами
  • просадка напряжения: потеря мощности, рост тепловыделения, сбой в работе или отключение
  • повышенное напряжение: нарушение режимов работы, аварийная остановка, рост тепловыделения, выход из строя
  • несинусоидальность формы напряжения: рост тепловыделения, сбои в работе, снижение производительности

Подбирая стабилизатор напряжения для ответственного оборудования, необходимо, чтобы его модель обеспечивала максимальную и надежную защиту от всех имеющихся проблем с качеством электропитания.

Типы стабилизаторов и сферы их применения

Сегодня на электротехническом рынке продаются несколько типов стабилизаторов, среди которых выделяются устройства, работающие на основе автотрансформатора, и изделия, основанные на бестрансформаторной технологии двойного преобразования энергии. Разберем особенности и возможности каждого типа изделий.

Тип стабилизатора Схема работы Особенности стабилизации
Автотрансформаторные К данным устройствам относятся релейные, электромеханические, тиристорные и симисторные стабилизаторы напряжения. Изделия имеют схожий принцип коррекции напряжения, который выполняется за счет коммутационного блока (в зависимости от типа стабилизатора это может быть реле, механический привод или электронные ключи), переключающегося на ту обмотку автотрансформатора, которая способна обеспечить максимально приближенное значение выходного напряжения к номиналу. Чем больше обмоток у автотрансформатора, тем плавнее и точнее выполняется регулировка напряжения. В среднем у таких приборов отклонение напряжения от номинального значения составляет от 2 до 10%. Однако такой точности может быть недостаточно для особо электрочувствительных типов нагрузок. Реакция на сетевые перепады выполняется с небольшой задержкой (от 5 мс), из-за чего на выходе устройства может оказаться повышенное или пониженное напряжение. Также недостатком автотрансформаторных моделей является отсутствие коррекции искажения сети.
Двойного преобразования К данным стабилизаторам относятся инверторные модели, которые считаются устройствами нового поколения. Они не имеют автотрансформатора и коммутационных блоков. Коррекция напряжения у них выполняется за счет двойного электронного преобразования: входное переменное напряжение сначала выпрямляется в постоянное, а затем с помощью инвертора переводится обратно в переменное, но имеющее эталонные характеристики. Данные стабилизаторы способны корректировать входное напряжение мгновенно (за 0 мс) при сетевых перепадах в довольно широком диапазоне (90-310 В). При этом выходной сигнал имеет высокую точность: его отклонение от номинального значения составляет не более 2%. Изделия гарантированно обеспечивают нагрузку напряжением идеальной синусоидальной формы независимо от искажений сети. Инверторные модели – пока единственные стабилизаторы, обеспечивающие бесперебойную работу нагрузки при кратковременных пропаданиях сети (до 200 мс).

Сфера использования стабилизаторов определяется их техническими возможностями. Автотрансформаторные стабилизаторы применяются в основном для защиты нетребовательной к качеству питания электротехники, например, осветительных приборов, телевизионной техники, кухонных приборов и электроинструментов без электродвигателей. Инверторные модели, благодаря своим высоким характеристикам, подходят для защиты любых типов нагрузок и используются в самых нестабильных электросетях.

Способы применения стабилизаторов напряжения в доме

В зависимости от типа входной сети, поступающей в дом, вида и количества защищаемой нагрузки используются:

  • трехфазные стабилизаторы, которые устанавливаются в сетях 380/400 В для защиты трехфазного или однофазного оборудования;
  • стабилизаторы конфигурации 3 в 1, применяемые в трехфазных электросетях для защиты только однофазных электроприборов.
    Устройства равномерно распределяют мощность подключенной нагрузки по всем питающим фазам;

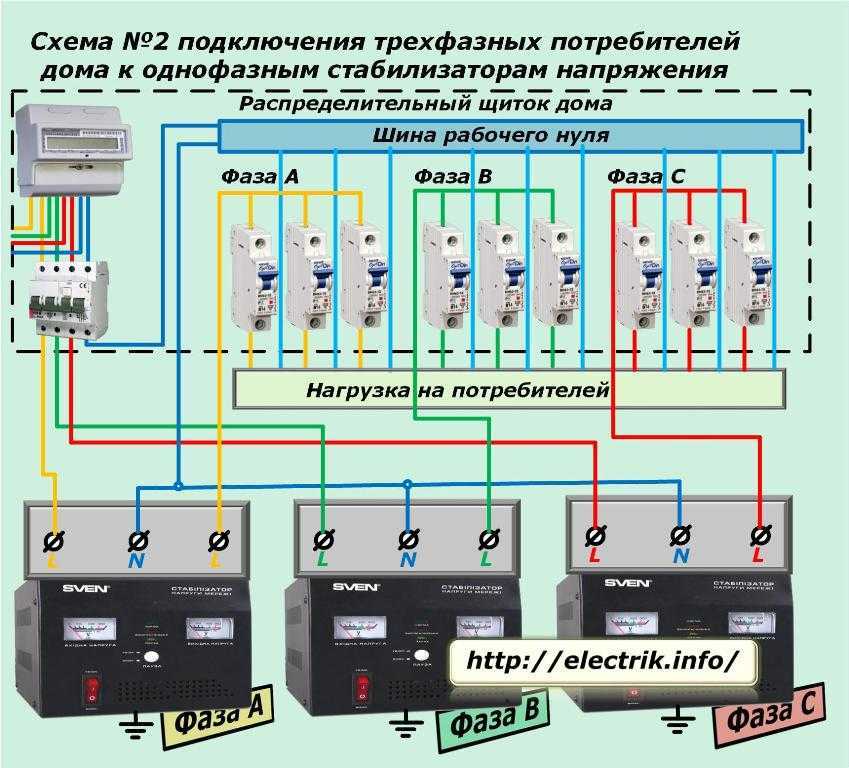

  • однофазные стабилизаторы, которые могут быть подключены как к сетям 380/400 В, так и к сетям 230/220 В, но только для электропитания однофазных электроприборов.

У однофазных моделей может быть несколько вариантов применения, которые будут зависеть от объема подключаемых электроприборов и типа входной сети. В однофазной сети такие устройства могут быть использованы как для защиты одной единицы или целой группы критически важного оборудования (например, газового котла и циркуляционного насоса), так и обеспечения качественного электропитания всего объема электрооборудования в доме. В трехфазной сети можно выполнить подключение по одному однофазному стабилизатору на каждую фазу для защиты всех однофазных нагрузок или установить один стабилизатор только на одной из питающих фаз для обеспечения качественного электропитания группы ответственного однофазного оборудования, например, системы отопления и водоснабжения дома.

Где купить стабилизатор для коттеджа или частного дома?

Купить стабилизаторы напряжения для дома, которые отлично подходят для защиты любой техники , можно напрямую у российского производителя «Штиль», оформив заказ в нашем официальном интернет-магазине.

В карточках товаров подробно описаны их технические характеристики, преимущества и сферы применения, доступны для скачивания инструкции по эксплуатации, презентации и сертификаты, подтверждающие соответствие изделий техническим требованиям.

Заказ могут сделать физические и юридические лица. Доставка стабилизаторов возможна в любой регион России. При оформлении заказа можно выбрать удобный способ безналичной оплаты или получить кредит с помощью сервиса Сбербанка.

Через онлайн-чат предоставляются оперативные консультации по подбору, покупке и эксплуатации оборудования.

Советы как выбрать стабилизатор напряжения для дома и для просизводства

Стабилизатор напряжения — это устройство, которое используется для регулирования и поддержания стабильного напряжения в электросети и защиты электрооборудования от перегрузок и скачков. Он может использоваться для защиты дорогостоящей бытовой техники и электронного оборудования от повреждени

Как правило, такие устройства используют для защиты бытовой, офисной и производственной техники. Обеспечивается эффективная бесперебойная работа телевизоров, компьютеров, кондиционеров, компрессоров, сварочных аппаратов, газовых котлов, электромоторов, нагревательных приборов, насосов и др.

Подбор по типу сети

Стабилизаторы могут быть однофазными или трехфазными в зависимости от типа электросети.

Трехфазные

Используются для регулирования напряжения в трехфазной электросети (380 В) и обычно применяются при большой (от 12 КВт) нагрузке потребителей. Широко применяются в промышленных целях.

Трехфазная модель электромеханического типа АСН-80000/3 от популярного бренда Ресанта обладает непревзойденными преимуществами. Суммарная мощность подключаемых к данной модели электроприборов составляет целых 80 кВт. Работает в широком диапазоне напряжения.

Однофазные

Используются для регулирования напряжения в однофазной электросети (220 В). Часто применяются в жилых и небольших коммерческих помещениях, где необходимо поддерживать стабильное напряжение для однофазного электрооборудования.

Такие устройства помогают защитить электрооборудование от перегрузок и колебаний напряжения, приводящих к повреждениям или неисправностям.

Модель LUX АСН-10000Н/1-Ц от известного бренда Ресанта давно зарекомендовала себя как «народный стабилизатор». Этот статус приобретен благодаря сочетанию функционала, качества и цены. Широко применяется в загородных домах, дачах, коттеджах и подходит для большинства видов бытовой техники, электроники.

Подбор по характеристикам

Мощность

Это критически важный параметр, который должен быть точно подобран для конкретной задачи. Недостаток приведет к неэффективной работе и высокой вероятности отказа, а избыток будет означать неоправданные затраты.

Мы советуем придерживаться следующего алгоритма для выбора нужного значения мoщности:

  • В первую очередь, необходимо точно определить нагрузку, т. е. общие мощностные показатели всех потребителей, которые будут подключаться.
  • Далее нужно прибавить запас к полученному значению, чтобы учесть возможные колебания нагрузки.
  • После этого можно приступать к подбору стабилизатора.

Важно помнить, что электрическая мощность и мощность, которую изделие должно выдавать в процессе своей работы, могут быть разными. Например, для кондиционеров — мощность охлаждения, для нагревательных котлов — тепловая, для аудиосистем — звуковая. Нам нужно найти именно электрическую мощность, которая указана в Ваттах (обозначается как Вт или W). В техдокументации будет написано «электрическая мощность», «потребляемая мощность», «присоединительная мощность», и т.д.

Обращаем ваше внимание на то, что производители формируют модельный ряд на основе значения полной мощности, измеряемой в Вольт-Амперах (ВА, VA). Ватты и Вольт-Амперы являются совершенно разными величинами, следовательно 1 Вт не будет равен 1ВА!

Коэффициент мощности cos φ отражает отношение активной к полной мощности и может быть получен из технической документации (еще называется «Power Factor», «PF»), прилагаемой к оборудованию. Если cos φ =1, это означает, что активная мощность равна полной. Если же cos φ< 1, то это означает, что часть энергии рассеивается в виде электромагнитного излучения.

ВА=Вт/cos φ

Как правило, для ламп накаливания, чайников, утюгов cos φ обычно равен 0,9-1. Эти приборы преобразуют большую часть электроэнергии в тепло.

Для другой бытовой техники, которая не преобразует электроэнергию в тепло и свет, коэффициент cos φ обычно составляет от 0,7 до 0,8. Это означает, что часть электроэнергии рассеивается в виде электромагнитного излучения.

Современные устройства, в частности компьютеры, имеют cos φ в размере 0,95-0,99.

Работа некоторых устройств во время запуска связана с сильным превышением номинальных мощностных показателей. Например, насосы, стиральные машины, некоторые осветительные приборы отличаются высокими пусковыми токами. Ниже мы дадим подробный пример расчета, учитывающий данную особенность.

Далее прибавляем 30% от значения нагрузки энергопотребления. Это даст возможность подключить дополнительные приборы и избежать перегрузки, если в электросети произойдет падение напряжения.

Мы подробно покажем, как правильно произвести расчёты для выбора стабилизатора. Используя данный алгоритм, вы сможете точно подобрать модель с учетом подключаемых потребителей.

Устройство 1 Устройство 2 Устройство 3
Значение номинальной мощности 700 Вт
 Допустим, что данное устройство характеризуется наличием высоких пусковых токов. Тогда для расчетов будем использовать не номинальную мощность 700 Вт, а максимальную (пусковую). В технической документации указано
1700 Вт.
120 Вт 600 Вт
Коэффициент мощности cos φ 0,8 0,8 0,85
Переводим мощность каждого устройства из Вт в ВА 1700 / 0,8 = 2125 ВА 120 / 0,8 = 150 ВА 600 / 0,85 = 705,9 ВА
Суммарная потребляемая мощность в Вт 1700 + 120 + 600 = 2420 Вт
Суммарная потребляемая мощность ВА 2125 + 150 + 705,9 = 2980,9 ВА
Суммарная потребляемая мощность ВА Далее стабилизатор будем выбирать из расчета, что
активная мощность составит 2420 Вт
полная мощность нагрузки на устройство составит 2980,9 ВА
Определение запаса мощности 2420 х 0,3 = 726 Вт — запас активной мощности
2980,9 х 0,3 = 894,3 ВА — запас полной мощности
Определение мощности нагрузки 2420 + 726 = 3146 Вт — активная мощность
2980,9 + 894,3 = 3875,2 ВА — полная мощность

После того, как вы получите значения активной и полной мощности, можно выбирать подходящие модели стабилизаторов.

Обратите внимание на то, что нагрузка на каждую фазу трехфазного стабилизатора должна быть не более 1/3 от номинальной. Например, если вы получили значение полной мощности 3000 ВА, то стабилизатор должен иметь номинал 3 х 3000 ВА = 9000 ВА. Таким образом, стабилизатор с номиналом 9000 ВА имеет максимально допустимое значение по одной фазе 3000 ВА.

Входное напряжение

Это напряжение, которое поступает в стабилизатор из электросети. Его значение может изменяться в зависимости от нагрузки и других факторов.

Важно узнать диапазон входного напряжения, которое способно возникать в электросети. Это может быть сделано с помощью измерений или во время консультации с поставщиком электроэнергии. Чем больший диапазон максимального и минимального входного напряжения можно подавать на вход стабилизатора, тем он лучше и дороже. Если ваша сеть имеет сильные скачки, обратите внимание на модели с широким диапазоном.

Выходное напряжение

Поступает от стабилизатора к электронному оборудованию. Должно быть стабильным и находиться внутри допустимого диапазона, чтобы обеспечить оптимальную работу оборудования. Важно определить требуемое выходное напряжение для электрооборудования, которое будет подключено к стабилизатору.

Выходное напряжение может быть регулируемым или фиксированным. В 1-фазных стабилизаторах показатель составляет обычно 220 В, а в 3- фазных — 380 В. Важно выбрать стабилизатор, который может предоставить выходное напряжение в требуемом диапазоне

Конструктивные особенности

Релейные стабилизаторы

Релейные стабилизаторы используют реле для автоматического регулирования напряжения сети и поддержания его на установленном уровне. В таких агрегатах используется датчик напряжения для отслеживания изменений в сети и реле для управления электромагнитным клапаном, который изменяет напряжение на выходе.

Подходят для домашнего использования при наличии стандартной неприхотливой техники (чайники, телевизоры, системы освещения) и стабильной электросети. Отличаются компактностью и относительно небольшой ценой. На выходе дают ступенчатый сигнал. Работают при минусовых температурах.

Модель Ресанта СПН-8300 предназначена для бытового применения. Ее часто используют для защиты газовых котлов.

Электромеханические (сервоприводные) стабилизаторы

Электромеханические стабилизаторы используют комбинацию электрических и механических компонентов для регулировки выходного напряжения.

Они обеспечивают более стабильный выходной сигнал, подходят для более чувствительной техники (газовых котлов, кассовых аппаратов, ресиверов). Не предназначены для работы при минусовых температурах.

Модель АСН-6000/3 от известного производителя Ресанта часто применяется для защиты оборудования в загородных домах. Ее активно используют для защиты газовых котлов.

Инверторные стабилизаторы

Используют инвертор для выпрямления и преобразования переменного тока в постоянный. Они имеют высокую точность преобразования и практически бесшумны, но также имеют высокую стоимость и низкую способность выдерживать перегрузки. Большинство моделей могут давать чистую синусоиду на выходе. Подходят для высокочувствительной техники.

Электронные (тиристорные, симисторные) стабилизаторы

Используют электронный ключ, такой как тиристор или семистор, для контроля напряжения на выходе. Режим регулировки импульсный, позволяет стабилизатору быстро и точно адаптироваться к изменениям напряжения сети. Цифровой дисплей может использоваться для отображения текущего напряжения на выходе, режима регулировки, ошибок.

По способу установки

Настенные стабилизаторы

Настенные стабилизаторы используются для регулирования напряжения электросети, чтобы обеспечить стабильность и надежность потребления электроэнергии. Монтируются на стену и подключаются к электрической сети.

Они могут быть использованы в жилых и коммерческих зданиях, а также на промышленных объектах для защиты электрооборудования от изменений напряжения и избежания повреждений из-за перегрузки.

Напольные

Устанавливаются на пол и подключаются к электрической сети для регулирования напряжения. Напольные стабилизаторы обычно имеют разъемы для подключения электрооборудования и кнопки для управления режимом регулировки и мониторинга состояния. Часто обладают большими мощностными характеристиками и более крупными размерами, чем настенные стабилизаторы.

Ресанта АСН-12000/1-Ц является одним из лидеров в линейке. Справляется с постоянными скачками напряжения в сети. Имеет почти мгновенное, за доли секунд, ступенчатое реагирование на частые перепады напряжения.

На что обратить внимание при выборе

При выборе рекомендуется следует учитывать следующие факторы:

  • Мощностные показатели: определите, какое значение понадобится для вашего оборудования;
  • Входное напряжение: убедитесь, что оно соответствует напряжению вашей сети;
  • Диапазон стабилизации: убедитесь, что стабилизатор предназначен для работы в требуемом диапазоне;
  • Защита от перенапряжения: убедитесь, что стабилизатор имеет эту функцию;
  • Сертификация: проверьте соответствие стандартам качества и безопасности.

Стабилизаторы системы питания | PSS

Поддержка приложений

Системы возбуждения с высоким коэффициентом усиления и малым временем отклика значительно улучшают устойчивость к переходным процессам (синхронизирующий момент), но также могут снижать стабильность малых сигналов (демпфирующий момент). Управление стабилизатором энергосистемы (СЭС) вносит положительный вклад за счет гашения колебаний угла ротора генератора, которые находятся в широком диапазоне частот в энергосистеме. Они варьируются от низкочастотных межсетевых мод (обычно 0,1–1,0 Гц), до локальных мод (обычно 1–2 Гц) и внутризаводских мод (около 2–3 Гц). Низкочастотные режимы, обычно называемые межсетевыми или межзоновыми режимами, вызываются когерентными группами генераторов, противодействующими другим группам во взаимосвязанной системе. Эти режимы присутствуют во всех взаимосвязанных системах, и демпфирование зависит от прочности троса и коэффициентов удельной нагрузки. Слабые связи из-за перебоев в работе линий и больших нагрузок на систему могут привести к плохо демпфированным межузловым режимам. Управление PSS, как правило, может обеспечить значительные улучшения в демпфировании межузлового режима за счет применения стабилизаторов к большинству блоков, которые участвуют в режимах качания мощности.

Рабочие характеристики PSS часто оцениваются по демпфированию «локальной моды», когда генератор раскачивается по отношению к остальной части энергосистемы. Этот режим обычно находится на частотах от 1 до 3 Гц. Более сильные системные связи и более легкая нагрузка, как правило, дают более высокие частоты локальных мод, а более слабые связи и более тяжелая нагрузка, как правило, дают более низкие частоты локальных мод. Производительность PSS должна быть рассчитана на обеспечение приемлемой производительности в широком диапазоне системных условий, которые могут быть обусловлены различными условиями эксплуатации (например, неработающие линии и различные уровни нагрузки).

GE Energy Consulting проводит исследования по настройке и тестированию PSS, чтобы помочь клиентам достичь наилучших практических результатов. Использование методов частотной области малых сигналов оказалось очень эффективным в этих исследованиях, и GE Energy Consulting разрабатывает и совершенствует инструменты моделирования уже более 30 лет. Помимо гашения низкочастотных мод, имеющих первостепенное значение, хорошо известно, что ФЭС может также вносить нежелательные эффекты на характерные моды механической торсионной системы турбогенератор. Опыт GE доказывает, что такое взаимодействие должно быть строго ограничено для конструкций турбогенераторов GE. В конструкциях GE PSS есть эффективные средства снижения уровней сигнала кручения; настройки для этих фильтров определяются на основе скрининговых исследований Energy Consulting.

Исследования по настройке

PSS обеспечивает модуляцию напряжения возбуждения, которая гасит колебания мощности и скорости посредством обычного управления АРН. Исследование настройки определяет оптимальные настройки PSS на основе конкретного генератора, настроек AVR и характеристик системы. Для этого анализа используются детализированные модели специального назначения. Наши исследования определяют ключевую настройку фазовой компенсации PSS. В дополнение к этому предложению мы также проводим скрининг PSS/крутильного взаимодействия для паровых турбин с низкими модальными частотами. Эти исследования проводятся для определения необходимости торсионного фильтра.

Тестирование средств управления AVR/PSS

Тестирование PSS обычно выполняется во время ввода установки в эксплуатацию. Условие испытаний для PSS – это выходная мощность базовой нагрузки станции или близкая к ней. Тестирование современных систем возбуждения облегчается использованием внутренней регистрации данных и тестовых сигналов.

Основные типы обычно выполняемых тестов приведены в следующем списке.

1. Ступенчатый тест в эталоне AVR (базовая нагрузка — без PSS).
2. Проверка предела усиления, чтобы определить коэффициент усиления PSS, который будет использоваться.
3. Пошаговое тестирование в эталоне AVR (базовая нагрузка — с PSS).

Необязательные дополнительные испытания для узлов новой конструкции или в соответствии с требованиями заказчика:

1. Некомпенсированная передаточная функция AVR.
2. Передаточная функция PSS

Стабилизатор вращающейся решетки | Преобразование Браунфилда

Обеспечение инерции сети с помощью синхронного конденсатора

С ростом использования возобновляемых источников энергии традиционные методы производства электроэнергии используются меньше, а генераторы выключаются.

Как только эти генераторы отключаются , их роль в обеспечении инерции вращения, мощности короткого замыкания и управлении напряжением , чтобы помочь сбалансировать энергосистему исчезает вместе с ними. Таким образом, стабильность сети является жизненно важным фактором для операторов электростанций и операторов передающих и распределительных сетей с растущим проникновением возобновляемых источников энергии.

Как вращающиеся стабилизаторы сетки могут способствовать устойчивости и стабильности сети?

Посмотрите видео на английском языке Mira el video en español

Традиционно устойчивость сетки достигается за счет зависимости от прочности и инерции системы.

Надежность системы  относится к способности электросети восстанавливаться в целости и сохранности после серьезных нарушений, и она обеспечивается мощностью короткого замыкания генератора или синхронного конденсатора . Тот же генератор также обеспечивает инерцию системы , которая имеет решающее значение для поддержания постоянной частоты в сети . И независимо от источника генерируемой энергии системы электросетей полагаются на безопасность, безопасность и надежность сети.

В целях сокращения углеродного следа возобновляемые источники энергии будут по-прежнему широко применяться. Ветровая и солнечная энергия не синхронны и не создают инерции системы . Поэтому необходимо найти решения для ограничения инерции редукционной системы.

Интерактивная карта Чтобы обеспечить стабильность сетки, необходимо обратить внимание на четыре ключевых триггера. Нажмите на каждый значок, чтобы увидеть, как затронут ваш регион.

*Данные основаны на предварительных оценках Siemens Energy и не являются исчерпывающими.

С помощью решений по преобразованию стабилизатора вращающейся сети (RGS) вы можете перепрофилировать существующие активы электростанции для достижения стабильности сети.

За счет использования электростанций, которые в противном случае могут стать бесхозными активами, преобразования RGS обеспечивают необходимую инерцию системы, мощность короткого замыкания и реактивную мощность в сети для баланса.



Собственная частотная характеристика, являющаяся результатом инерции системы, представляет собой способность электрической машины поглощать и накапливать или вводить энергию для управления частотой. Один из способов сделать это — использовать технологию с вращающейся массой, такую ​​как маховики и синхронные конденсаторы, для хранения энергии для кратковременной поддержки частоты. Это помогает предотвратить отключения электроэнергии из-за быстрого изменения частоты и поддерживает стабильную сетку в ее частотных пределах.



 Вы также можете получить дополнительных потоков дохода за счет дополнительной активной мощности с помощью нашего двухрежимного турбинного решения .

Siemens Energy помогает компаниям добиться стабильности сети

Британская национальная сеть ESO запустила программу Stability Pathfinder для поиска наиболее экономически эффективного способа решения проблем со стабильностью в системе электроснабжения. Одним из первых проектов, поддержанных этой программой, был проект преобразования RGS на электростанции Uniper Killingholme в Линкольншире. Наша команда перепрофилировала два паротурбинных генератора в синхронные конденсаторы.



Больше, чем синхронный конденсатор Постоянно вращаясь, стабилизатор вращающейся сетки обеспечивает инерцию, гася колебания частоты сетки. Мы также предлагаем гибридное преобразование, которое позволяет переключаться в двухрежимном режиме между режимами генерации и стабилизатора сети.

Базовое преобразование RGS

Это экономичное решение превращает существующие турбогенераторы в синхронные конденсаторы быстро и по разумной цене . Мы позаботимся об установке индивидуального решения для запуска и ускорения генератора.



После синхронизации генератор подает питание в сеть при коротком замыкании. Кроме того, он обеспечивает инерцию, необходимую для устойчивости сети, посредством своей вращающейся массы, а также обеспечивает или поглощает реактивную мощность.







Скачать флаер

Преобразование RGS с маховиком

Чтобы обеспечить максимальную инерцию, генераторы могут быть дополнены дополнительной вращающейся массой от маховика . Это эффективный метод поддержания присущей системе инерции, изначально обеспечиваемой турбинами. Это также приводит к оптимизации возможностей стабилизации частоты сети.



Для минимизации потерь на трение и снижения усилий по охлаждению маховики работают в частичном вакууме и оснащены системой охлаждения. Также существуют варианты удаления лопаток существующей паровой турбины и использования вала турбины в качестве альтернативного источника инерции.

Скачать флаер

Преобразование гибридного поезда RGS

Если вам нужна максимальная гибкость, мы соединяем газовую или паровую турбину с дополнительной муфтой SSS (синхронно-самопереключающейся) между генератором и турбиной, чтобы обеспечить двухрежимную работу . Также существует возможность добавить дополнительную инерцию с помощью маховика, соединенного с существующей линией вала.



В этой гибридной конфигурации вы получаете до переключайтесь между режимами генерации или стабилизатора сети для максимальной гибкости . Выбор этого гибридного решения также позволяет вам участвовать в рынке мощности, а также разблокировать новых потоков доходов на рынке стабильности сети .



Скачать флаер

Преобразование вашей электростанции в стабилизатор с вращающейся решеткой дает вашему оборудованию вторую жизнь, избавляя вас от владения бесхозными активами. Кроме того, вы можете расширить свой поток доходов с помощью гибридного преобразования поезда RGS.

Наш подход к преобразованию разработан с учетом ваших потребностей. Одним из вариантов является создание новой инфраструктуры, но и уже существующую инфраструктуру можно перепрофилировать. Как правило, мы начинаем проект с оценки осуществимости, чтобы определить, можно ли преобразовать ваши активы в стабилизатор с вращающейся сеткой (RGS). Следующим шагом является инициирование исследования предварительного проектирования (FEED), чтобы добиться успешного преобразования RGS.

Контакт С нашим преобразованием стабилизатора с вращающейся решеткой (RGS) вы можете сохранить свое конкурентное преимущество, избегая при этом застрявших активов. Мы заинтересовали вас? Свяжитесь с нами сегодня, чтобы узнать больше.

Стабильность сети — это то, что позволяет контролировать проблемы с энергосистемами, такие как всплески или затишья в спросе, линии электропередач или даже отказ генератора. Поскольку электроэнергия вырабатывается по запросу, очень важно, чтобы частота и напряжение энергосистемы оставались в пределах нормы. Поддержание этого баланса необходимо для поддержания стабильности и эффективности энергосистемы.

Чтобы сеть оставалась стабильной и надежной, важно сбалансировать электрическую сеть посредством стабилизации частоты, мощности короткого замыкания и контроля напряжения. Стабилизация гибкости происходит, когда инерция системы реагирует на внезапные дисбалансы нагрузки. Инерция задерживает скорость изменения частоты (RoCoF), поэтому можно выполнять контроль стабильности нижестоящей сети.

Инерция сети — это способность энергосистемы поглощать изменения частоты без дестабилизации системы. Это ключевой фактор для поддержания стабильности сети.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
