Пример соединения проводов в домашней проводке | Публикации

В статье расскажу про реальный случай соединения проводов в квартире. Таких статей у меня уже много, по ходу буду давать на некоторые ссылки. Как обычно, будет много фото, советов и наставлений)

Итак, история началась с того, что меня позвал к себе клиент, которого затопили соседи сверху. Дом — старый двухэтажный барак, довоенной постройки, проводка — ужас. А именно — алюминий и медь в разных комбинациях. Дом и квартира многократно достраивалась и перестраивалась, и проводка переделывалась соответственно.

Поэтому, когда на электропроводку попала вода, это привело к тому, что квартира оказалась полностью обесточена. Ситуация была усугублена тем, что в квартире только что был проведен ремонт с хорошей отделкой, стены оклеены дорогими обоями и декоративным камнем. И, как всегда, перед тем, как делать ремонт, хозяева не подумали о том, что проводка оставляет желать лучшего. То есть, находится в неудовлетворительном состоянии.


Последствия соединения проводов через клеммы «Ваго»

У русского человека, как водится, пока гром не грянет… А пока работает — и ладно!

Итак, я пришел в тот вечер, и восстановил квартиру с точки зрения электрики, соединив провода в распределительной коробке тем, что у меня имелось при себе в арсенале — Wago разных моделей, соединители СИЗ. Но сразу сказал, что никакой гарантии не даю — возможно, через день всё опять погорит! И надо будет все соединения проводов делать по-нормальному.

И вот, через пол года — звонок! Пора! Погорело в прямом смысле слова, фото в начале статье, и здесь:


Последствия соединения проводов в коробке через клеммы Wago.
Вверху — дыра в натяжном потолке

Дело в том, что автоматы на всю квартиру стояли на 25А. Точнее, фактически стоял 1 автомат, поскольку один был на фазу, второй — на ноль. Вот такой щиток стоял на всю квартиру:


Электрощиток на питание квартиры

Напомню, что так делать нельзя, эта дурная традиция пошла с тех времен, когда после счетчика ставились круглые такие пробки-предохранители. Чем это опасно — если выбивал ноль (а тут шансов 50/50), и вроде как «света» в доме нет, но вся электропроводка находится под потенциалом фазного напряжения. Даже нулевая часть, которая до этого была не опасна. Поэтому, в данном случае должен быть двухполюсный автомат, но никак не два однополюсных.

Это пошло также и потому, что раньше фактически нуля могло и не быть, а реально было две фазы, с линейным напряжением между ними 220В. А если и были ноль и фаза, то различия между ними не делали. Бедность и техническая отсталость…
Рекомендую мою статью про выбор автоматов в квартирный щиток.

Понятное дело, что соединение проводов в коробке с такой защитой погорело. Тем более, что провода, которые соединялись через клеммы — старые, окисленные, разного сечения.

Важно помнить, что клеммы для соединения проводов тут виноваты в последнюю очередь, поэтому сразу хочу предостеречь противников «Ваго» — если их использовать правильно, то и прослужат они долгие годы!
Тем, кто не в курсе, очень рекомендую статью — «Примеры практического подключения проводов через клеммы Wago».

Погорела не только коробка вводных проводов (над счетчиком), но и распред. коробка в коридоре, через которую шло питание на кухню и сан.узел. Вот, что с ней случилось:


Сгоревшее соединение алюминиевых и медных проводов между собой

Как видно, для соединения проводов использована целая коллекция различных клеммников.

Это фото можно охарактеризовать словами из песни — «Я его слепила, из того, что было…»

Клеммники «Ваго» при этом приняли причудливые формы техно-арта:

Во что могут превратиться
клеммы для соединения проводов 1

Во что могут превратиться
клеммы для соединения проводов 2

Во что могут превратиться
клеммы для соединения проводов 3

Во что могут превратиться
клеммы для соединения проводов 4

Повторюсь, эти фото — ничуть не антиреклама. Скорее, это предупреждение, что применять «Ваги» нужно правильно!

Замена соединений

Итак, имеем две распределительные коробки, соединения проводов в которых совершенно никуда не годятся. Что надо делать в таких случаях? Вот основные пункты:

  • Вырезать кусачками старые клеммники,
  • Зачистить провода до хорошего, не потемневшего от температуры металла. Если надо, обрезать провод ещё короче,
  • Если нужно, дорастить провода, чтобы их можно было соединить,
  • В течение всех этих манипуляций понять ход мыслей электрика, который действовал тут 20-40-60 лет назад. Иными словами, понять схему соединений,
  • Установить новую распределительную коробку,
  • Соединить провода между собой с помощью клеммников.

Вот, как я делал ремонт электропроводки в данном случае.

После счетчика исходно шли два автомата на 25 Ампер, с их выходных клемм я запитал вот такой электрощиток:


Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно.

Установил такие коробки:


Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить — все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3×2,5:


Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

О таких клеммах расскажу ниже в этой статье.

Для соединения цепей освещения — клеммы «Ваго». Вот, поближе:


Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

Соединение проводов клеммными колодками

Почему я люблю делать соединения клеммными колодками? Дело в том, что в таких соединениях я могу быть вполне уверен, в отличие от клемм «Ваго» (см. фото, что бывает, в этой статье)

В таких клеммах очень низкое переходное сопротивление и весьма высока надежность, если их правильно применять. Почти так же обстоит дело с обжимными соединительными гильзами. Но для гильз нужен специальный инструмент — пресс-клещи, а для клеммной колодки зачастую достаточно отвертки.

Для более качественного монтажа нужно постараться, чтобы площадь соприкосновения провода с площадкой клеммы была максимальной, а сам провод — максимально чистым. В идеале гибкий многожильный провод нужно оконцевать наконечниками.

Про наконечники для многожильных проводов я уже писал в статье про практическое применение клемм «Ваго», ссылка была выше. Кроме того, про многожильные провода речь идёт в статье про изготовление электрических жгутов.

Названия для таких клемм много, и иногда возникает путаница.

Вот как это разнообразие выглядит на «АлиЭкспресс».

Возможны такие названия: линейка винтовых клемм, блок зажимов, клеммная колодка, колодка клеммная, и, в конце концов, черный карболитовый клеммник.

В английском варианте это название звучит как Screw Barrier Terminal Block. Сокращенно — Terminal Block, первые буквы этих слов (TB) входят в торговое название. Далее идут две цифры, обозначающие номинальный ток, ещё две цифры — количество клемм в колодке.

Например:

  • TB1512 (15Ампер 12 клемм),
  • TB3504 (35А, 4 клеммы),
  • TB45, TB60 — клеммники на 45 и 60 Ампер.

Вот пример, как я применял такие клеммные колодки для питания целого офиса:


Применение клеммных колодок для соединения вводных проводов


Применение клеммных колодок TB4504 для соединения вводных проводов

Подробнее от таких важных соединениях — в статье про подключение трехфазных реле напряжения.

Именно такие клеммы я использую там, где большие токи и большая цена ошибки. Например, в труднодоступных местах, на вводе в жилища, и т.п.

Минус таких клемм вижу только один — размеры. Такие клеммники не вмещаются в стандартные распределительные коробки, и их приходится размещать иначе. Например, как показано в данной статье.

Вариант соединения есть ещё один — через клеммы защитных автоматов, где надежность ничуть не меньше, и применяется этот способ повсеместно.

А для больших токов и сечений (более 63А и более 10 мм2 по меди) — совсем другая история и философия.

Видео по соединению проводов

Вот что говорит гуру ремонта Алексей Земсков по поводу подключения проводов. В видео показано много тонкостей. Рекомендую его канал, там много информации, и не только по электрике!

Резюме статьи — соединяйте провода так, чтобы быть уверенным на все 100!

Желаю всем хорошего контакта!

Источник: Александр/СамЭлектрик.ру

разновидности, плюсы и минусы, в щиток

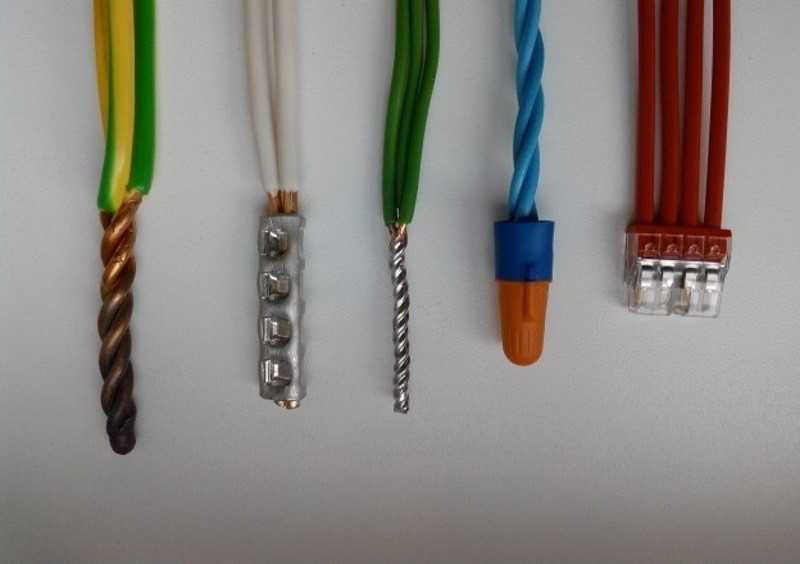

Способ соединения кабелей электрической проводки зависит от требований эксплуатации, обеспечивающих безопасность коммуникаций. Основные методы – сварка, механическая скрутка, установка клеммников. Использование клеммных колодок — простой и надежный способ соединения проводов любого типа. Зажимы для проводов ускоряют монтаж, позволяют обновить соединение. Их применение обеспечивает надежность электромонтажа, выполненного самостоятельно, без привлечения электрика.

Содержание

  1. Основные требования к клеммникам для соединения проводов
  2. Преимущества и недостатки коммутации клеммами
  3. Как правильно выбрать клеммы для проводов
  4. Виды электрических соединительных колодок
  5. Пружинные
  6. Винтовые
  7. Ножевого типа
  8. Клеммы на пластиковых колодках
  9. Клеммы для соединения проводов
  10. Зажимы для ответвлений типа «орех»
  11. Для распределительных коробок
  12. С предохранителем
  13. Какие клеммы для коммутации проводов лучше использовать
  14. Обзор производителей электроустановочных устройств
  15. ABB
  16. WAGO
  17. Legrand
  18. Технология соединения проводов с помощью клемм

Основные требования к клеммникам для соединения проводов

Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

  • Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
  • Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
  • Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
  • Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
  • Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

  • сечение;
  • количество жил;
  • материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Устройство пружинной клеммы

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовая клемма

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Винтовой тип клеммников не подходит для многожильных проводов. Он рекомендуется для одножильного медного кабеля. При закручивании винтов требуется определенное усилие, чтобы выполнить коммутацию правильно, необходим опыт. Известные производители винтовых коммутаторов — Legrand и Wiedmuller.

Ножевого типа

Клемма ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

  • ускоряется монтаж;
  • компактные габариты;
  • не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Клеммы для соединения проводов

Кольцевая клемма

К распространенным конструкциям обжимных клемм для проводки относятся:

  1. Кольцевые – зажимы круглой формы характеризуются наиболее надежным контактом за счет большой площади соприкосновения. Они рекомендуются для слаботочных и силовых сетей. Изделия представляют собой металлическое кольцо и хвостовик. Клеммы изготавливают из меди или алюминия. Размеры изделий представлены в диапазоне 3-27 мм.
  2. Штыревые – разъемные детали, состоящие из двух частей – вилки и розетки. Это изолированные устройства, цвет которых указывает на мощность клеммника. Детали соединения маркируются символами «A» и «B».
  3. Вилочные – клеммы вилочного типа предназначены для винтового монтажа. Их используют во вторичных и силовых схемах. Материалом для изделий служит алюминий, латунь и различные медные сплавы. Конструктивно зажимы представляют вилку с двумя зубцами, с изоляцией или без нее. Подходят для проводов, не превышающих в диаметре 6 мм.
  4. Ножевые – распространенный вариант для многожильных проводов небольшого сечения. Клеммы применяются для бытовых приборов – утюги, холодильники. Конструкция изделий парная «папа и мама». Расцветка изоляции зависит от мощности, максимальный параметр 5 кВт.

Использование клемм — самый простой и экономный вариант коммутации электропроводов.

Зажимы для ответвлений типа «орех»

Орех для соединения проводов

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Какие клеммы для коммутации проводов лучше использовать

Таблица соотношения сечения провода и мощности тока

Подобрать подходящие клеммы для соединения провода помогут простые правила:

  • Ориентироваться на технические параметры клеммных блоков. К основным характеристикам относится номинальный ток и диаметр проводника. Маркировка наносится на корпус изделий.
  • При необходимости соединения проводников из разных металлов выбирают колодку со специальным наполнителем. Паста предотвращает процессы окисления при коммутации алюминия и меди.
  • Выбирать изделия из материала, подходящего к условиям эксплуатации.

При выборе соединителей играет роль качество материалов и сборки, лучше отдавать предпочтение известным производителям. Низкосортный клеммник для проводов из Китая может стать причиной короткого замыкания или пожара.

Обзор производителей электроустановочных устройств

От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.

ABB

Клемма винтовая M35/16 35 мм. кв (5124R0700) ABB

Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:

  • отличное качество;
  • разнообразие моделей;
  • инновационные разработки;
  • надежность.

Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.

WAGO

Клеммник для проводов Wago 5 разъемов

Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:

  • устойчивость к вибрации;
  • скорость соединения контактов;
  • постоянное давление исключает деформацию жилы;
  • возможен доступ измерительных инструментов при ремонте.

Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.

Legrand

Проходная клемма с винтовым зажимом Legrand Viking 3

Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:

  • стойкость к выдергиванию провода;
  • механическая прочность;
  • простой монтаж;
  • разнообразие размеров.

Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.

Технология соединения проводов с помощью клемм

Соединение жил

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм. Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы.

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

Соединители WAGO 773 являются одноразовыми. В отверстие вставляет кончик без изоляции и фиксируется внутренним зажимом. При необходимости его вынимают, совершая прокручивающие движения. Проверка надежности фиксации провода в соединительном устройстве выполняется легким подергиванием.

Как выбрать клеммную колодку

Клеммные колодки

— это обычные разъемы, предназначенные для безопасного и эффективного соединения двух разных цепей. Поскольку они обычно получают питание от более крупного источника, который передается по проводникам, клеммные колодки обычно используются в промышленных электронных устройствах и электронных устройствах управления питанием, таких как частотно-регулируемые приводы, реле защиты двигателя, счетчики мощности и энергии, источники питания и преобразователи. Системы управления климатом и дорожным движением, программируемые логические контроллеры и многое другое. Электроэнергия чаще всего подается по проводам, поэтому всегда можно подключить эти провода непосредственно к сборке без дорогостоящих адаптеров, которые подходят только для определенных продуктов.

Электрики и другие монтажники могут быстро работать с этой простой формой установки оборудования и электрической интеграции.

Eaton предлагает проходные клеммные колодки и/или разделительные полосы, которые предполагают, что проводящий путь проходит через корпус в задней части колодки. В портфолио представлены различные номиналы напряжения и тока. В этом документе рассматривается ввод провода через клеммные колодки, различные компоненты, общие термины, синонимы и элементы, которые следует учитывать при выборе клеммной колодки для интеграции в ваше устройство или систему.





Типы продуктов

Однорядная клеммная колодка . Эти клеммные колодки
, обычно называемые барьерными полосками
, часто встречаются в Северной Америке, имеют винтовую клемму со стандартным изделием
, принимающим провод непосредственно под винтом. Как правило,
имеют больше вариантов клемм на нижней стороне, доступных на той же площади основания
, и могут принимать различные аксессуары для проводов на
верхняя сторона терминала.

Клеммная колодка для печатных плат IEC — часто упоминается как европейский тип; эта клеммная колодка
распространена повсеместно, но возникла в сборках IEC
. Неизолированный провод входит в блок к зажиму клетки или пружине
, подпружиненной механическим усилием. Существует множество различных посадочных мест
для одного и того же шага, и, как правило, все они имеют выводы для пайки печатной платы

.

Краевые соединители — Корпус на краевых соединителях вмещает 9Края печатной платы 0003 должны совпадать с медными дорожками на плате
, а также винты для крепления блока к корпусу
. Они могут быть без пайки и иметь механическое соединение
.

Компоненты клеммной колодки

Все клеммные колодки из ассортимента Eaton имеют несколько общих компонентов, которые можно найти в разных стилях. Эти компоненты, хотя и различаются по форме и размеру, выполняют одну и ту же основную функцию. Различные формы позволяют всему изделию иметь различную посадку, форму и функции. Ниже приведены типы и определения этих компонентов:

Клемма — цепь, в которой провод зацепляется и проводит ток через корпус. Обычно изготавливается из медного сплава.

Корпус – Материал, изолирующий токопроводящие пути от внешних и соседних цепей. Вообще из пластика.

Застежка – Механизм, который прикладывает усилие или обеспечивает соединение провода с клеммой. Изготавливаются из различных металлических сплавов.

Общие технические характеристики клеммной колодки

Особенности клеммы, корпуса и крепежа также являются фактором, определяющим электрические и механические характеристики продукта.
Эти спецификации являются общими для всей линейки продуктов Eaton и помогают определить соответствие, форму и функции клеммной колодки.

Полюсов : Количество отдельных цепей или смежных клемм, содержащихся в клеммной колодке.

Шаг : Расстояние от одного полюса до другого. Он измеряется от одного объекта до того же объекта на соседнем полюсе, при этом расстояние обычно одинаково для всех полюсов. Это также называется межцентровым расстоянием.

Номинальное напряжение: Максимальное напряжение системы, при котором клеммная колодка предназначена для установки. Как правило, эти электрические характеристики зависят от шага и диэлектрической прочности корпуса. Более подробную информацию об этом можно найти в приложении, касающемся стандартов клеммных колодок.

Номинальный ток : Это максимальный номинальный ток на полюс, для которого предназначена клеммная колодка. Как правило, эти электрические характеристики зависят от площади поперечного сечения, проводимости клеммы и результирующего нагрева при номинальном токе (в соответствии с UL1059).) или мощность, рассеиваемая при номинальном токе (согласно IEC 60947-7).

Диапазон проводов : Минимальные и максимальные размеры проводов, на которые рассчитана клеммная колодка.

Номинальный крутящий момент : Максимальный крутящий момент, на который рассчитано оборудование, при креплении провода в пределах спецификации диапазона проводов к клемме без деформации.

На что обратить внимание

Теперь, когда спецификации определены и можно оценить/сравнить различные варианты, есть несколько моментов, которые следует учитывать при выборе подходящей клеммной колодки для приложения. Как и в большинстве электронных схем, в первую очередь необходимо оценить параметры схемы приложения, включая номинальный ток, напряжение системы и количество необходимых цепей. Номинальный ток и напряжение клеммной колодки должны быть выше номинального тока и напряжения системы.

Дополнительные меры предосторожности следует соблюдать при возникновении временных скачков напряжения или пусковых токов. Чем чаще происходят эти временные перенапряжения и сверхтоки, тем больше размер клеммной колодки должен быть больше, чтобы соответствовать требованиям приложения.

Количество цепей будет напрямую зависеть от количества полюсов, необходимых на клеммной колодке.

Следующим и очень важным для клеммных блоков пунктом является конфигурация клеммы. Разработчик оборудования должен оценить, как будет завершаться цепь на «сквозной» стороне соединения. Клеммные колодки в стиле IEC обычно представляют собой короткие соединения для пайки волной припоя на печатной плате. Барьерные полосы также имеют короткие соединения для пайки печатных плат, но также могут иметь штекерные быстроразъемные соединения, более длинные штифты для пайки, ручную разводку для ручной пайки, винтовую резьбу, паяльные головки и многое другое. Варианты барьерных полос будут различаться в зависимости от логики, основанной на шаге. Краевые соединители часто прикрепляются механически и обеспечивают соединение без пайки с клеммами, создавая пружинные усилия на дорожках печатной платы.

Рис. 1. Кольцевые клеммы на примере ограждающей ленты

Иногда общая площадь основания и ввод проводов рассматриваются как функция шага или общей ширины, но необходимо учитывать все три измерения. Наиболее распространенные барьерные полоски имеют множество разъемов на одном и том же пластиковом основании, но могут допускать кольцевые или вилочные контакты, быстроразъемные разъемы и клеммы под пайку вместо стандартных клемм с неизолированным проводом. На Рисунке 1 показан пример кольцевых клемм, используемых на разделительных полосах. Из-за разного типа конструкции стили IEC предлагают множество различных ориентаций ввода проводов на одном и том же шаге, что приводит к разным физическим размерам, включая многоуровневые варианты для экономии места. Существуют также различные варианты крепления, в том числе клеточный хомут, пружинный хомут и безвинтовой хомут. Краевые соединители уникальны по своей площади основания и вводу проводов и могут обеспечить наилучшее сочетание в зависимости от сборки. Все эти соображения по занимаемой площади и вводу проводов имеют целью облегчить задачу интеграции в часть оборудования или сборку. Они также должны позволять конечному пользователю легко подключать провода и управлять их расположением вокруг сборки.

Наконец, после решения вышеуказанных проблем всегда есть возможность добавить дополнительные функции. Эти дополнительные функции могут обеспечить правильную сборку для OEM и правильную установку для конечного пользователя с нумерацией полюсов или пользовательской маркировкой. Дополнительное оборудование может обеспечить лучшую коррозионную стойкость некоторых нетоковых компонентов для улучшения внешнего вида. Крышки клеммных колодок могут обеспечить лучшую защиту от ударов для населения, а также лучшую защиту от окружающей среды в обычных промышленных условиях.



Примеры:

На рис. 2 показан компактный/микро 3-фазный частотно-регулируемый привод (ЧРП) со снятой верхней крышкой для наглядности. На рисунке показано семь различных клеммных колодок «провод-плата» — три барьерных полоски и четыре в стиле IEC, — но все они смонтированы на печатной плате. Инженер-конструктор выбрал разделительные полосы, поскольку они представляют собой клеммы, на которые будет поступать наибольшая мощность, в данном случае до 25 А при 480 В переменного тока.

Существуют клеммные колодки стандарта IEC, рассчитанные на этот ток и напряжение, однако в некоторых случаях с частотно-регулируемым приводом электрики предпочитают использовать кольцевые клеммы, поэтому предпочтительными клеммными колодками в этом приложении являются барьерные полосы. Разработчик выбрал клеммные колодки в стиле IEC для клемм логического управления, чтобы иметь высокую плотность цепей (малый шаг), поскольку эти цепи, естественно, имеют низкий ток и низкое напряжение. Эти конкретные клеммные колодки также съемные, поэтому вилку можно снять с разъема, чтобы упростить установку меньших проводов ввода-вывода.

Рисунок 2.

Пользовательские опции

Eaton поддерживает пользовательские опции, поскольку приведенные выше требования могут потребовать конфигураций, не указанных в техническом описании или каталоге. Нестандартный продукт может иметь специальную маркировку для облегчения сборки или для конечного пользователя. Конфигурация ограждающих планок позволяет устанавливать различные крепления на соседние столбы. Когда это необходимо, стандартного продукта будет недостаточно. Пользовательский номер детали может быть создан для поддержки этой пользовательской конфигурации полюса.

Рис. 5.

Рис. 6.

Рис. 5 демонстрирует настройку барьерной полосы. Эта разделительная полоса имеет другой быстроразъемный штекер шириной 3/16 дюйма, выступающий со стороны крепления клеммной колодки. Это позволяет быстроразъемному соединению с внутренней резьбой защелкиваться на штыревом лезвии для быстрой сборки. Это всего лишь одна из форм персонализации, которую можно обеспечить с помощью клеммных колодок. Барьерные полосы на Рисунке 6 демонстрируют возможности пользовательской маркировки для различных областей применения. Эта дополнительная маркировка, нанесенная на заводе, помогает конечным пользователям подключать правильные провода к каждому блоку, уменьшая количество ошибок при подключении при интеграции продукта.

Свяжитесь с Eaton, чтобы узнать о наличии и конфигурации индивидуального продукта.

Обратитесь к специалисту по клеммным колодкам

Тестирование

После рассмотрения этих элементов и выбора кандидата Eaton рекомендует провести испытания клеммной колодки в тех же условиях окружающей среды, что и вся сборка. Это могут быть условия окружающей среды, самый высокий номинальный ток, временные перенапряжения или пусковые токи, потенциальное напряжение на проводах, наименьшие провода, которые видит клеммная колодка, отсутствие потока воздуха и непостоянство паяных соединений. Цель состоит в том, чтобы оценить возможные источники тепла и способы управления ими. Eaton может предоставить образцы для тестирования в соответствии с рекомендациями, изложенными выше.

Приложение

Ссылки на соответствие стандартам Eaton

Электронные клеммные колодки Eaton полностью соответствуют стандартам клеммных колодок UL 1059 и CSA 22. 2 № 158 и имеют класс самозатухающего воспламенения UL 94 V-0. Блоки распознаются под номером файла UL E62622. Возможны более высокие рейтинги, чем указанные, и они могут варьироваться в зависимости от применения и должны оцениваться производителем в каждом конкретном случае на индивидуальной основе.

UL 1059 и CSA 22.2 № 158 Номинальное напряжение

Номинальное напряжение клеммных колодок основано на минимальном расстоянии между токопроводящими частями и минимальном выдерживаемом напряжении. Расстояние измеряется при двух условиях: 1) по воздуху, определяемому как кратчайшее расстояние, которое дуга должна пройти по воздуху от одной электропроводящей части до заземленной поверхности; и 2) по поверхности, определяемой как кратчайшее расстояние, которое дуга должна пройти по поверхности изоляционного материала от одной электропроводящей части к другой с противоположной полярностью или от электропроводной части к заземленной поверхности. Выдерживаемое напряжение, называемое диэлектрической стойкостью, зависит от номинального напряжения. Значение составляет 1000 В плюс удвоенное номинальное напряжение в течение одной минуты; это проверяется при обоих условиях, перечисленных выше.
В таблице A приведены требования UL 1059 и CSA 22.2 NO 158 к расстоянию в дюймах. В таблице B указано, на какое номинальное напряжение рассчитано каждое семейство клеммных колодок Eaton в соответствии с требованиями к минимальному расстоянию и условиям применения, описанными в UL 1059. 7-1, Клеммные колодки для медных проводников. Эти блоки одновременно признаны и сертифицированы в рамках программы классификации UL. Подробная информация о рейтинговой системе IEC представлена ​​на следующей странице. Номинальные параметры, если не указано иное, соответствуют UL 1059..

CE

В 1998 году Eaton получила сертификат CE на всю свою продукцию. Для клеммных колодок CE — это знак самосертификации, который наносится на продукты, отвечающие требованиям безопасности и производительности, установленным Европейским Союзом (ЕС). Этот знак необходим для свободного перемещения продукта на европейском рынке.

IEC 60947-7-1

Подобно классам UL1059, IEC 60947-7-1 ссылается на IEC60947-1, который описывает общие правила для низковольтных распределительных устройств и аппаратуры управления, а также определяет пределы пути утечки и зазора на основе по степени загрязнения. Степень загрязнения относится к условиям окружающей среды, для которых предназначено оборудование.

Воздействие на изоляцию определяется микросредой пути утечки или воздушного зазора, а не средой оборудования. Микроокружение может быть лучше или хуже, чем окружение оборудования. Он включает в себя все факторы, влияющие на изоляцию, такие как климатические и электромагнитные условия, образование загрязнений и т. д. Поэтому для оборудования, предназначенного для использования в оболочке или оснащенного встроенной оболочкой, применима степень загрязнения окружающей среды в оболочке.

Для оценки воздушных зазоров и путей утечки установлены четыре степени загрязнения микросреды:

  • Степень загрязнения 1: Загрязнение отсутствует или имеет место только сухое непроводящее загрязнение.
  • Степень загрязнения 2: Обычно имеет место только непроводящее загрязнение. Иногда можно ожидать временную проводимость, вызванную конденсацией.
  • Степень загрязнения 3: возникает проводящее загрязнение или возникает сухое непроводящее загрязнение, которое становится проводящим из-за конденсации.
  • Степень загрязнения 4: Загрязнение создает постоянную проводимость, вызванную, например, токопроводящей пылью, дождем или снегом.

Степень загрязнения 3 является стандартной степенью загрязнения для промышленного применения, если иное не указано в соответствующем стандарте на продукцию. Однако в зависимости от конкретного применения или микросреды могут рассматриваться и другие степени загрязнения.

Импульсное выдерживаемое напряжение – наибольшее пиковое значение импульсного напряжения установленной формы и полярности, которое не вызывает пробоя при определенных условиях испытаний.

Сравнительный индекс трекинга (CTI) – числовое значение максимального напряжения в вольтах, при котором материал выдерживает 50 капель испытательного раствора без трекинга (пункт 2. 3 IEC 60112)

  • Группа материалов I 600 <= CTI
  • Группа материалов II 400 <= CTI < 600
  • Группа материалов IIIa 175 <= CTI < 400
  • Группа материалов IIIb 100 <= CTI < 100

Однородное поле: электрическое поле с практически постоянным градиентом напряжения между электродами, например, между двумя сферами, где радиус каждой сферы больше, чем расстояние между ними.

Неоднородное поле: электрическое поле, не имеющее практически постоянного градиента напряжения между электродами.

Пайка

Для печатных плат Eaton рекомендует ссылаться на EN 61760-1:2006. Для приложений, не связанных с печатными платами, ручная пайка может выполняться паяльником при температуре +350 °C в течение 4-5 секунд.

Посмотреть каталог однорядных клеммных колодок

Посмотреть каталог клеммных блоков IEC/Eurostyle

Обратитесь к специалисту по клеммным колодкам

Хотите больше информации?

Заполните эту форму, если вы хотите, чтобы представитель Eaton Electronics связался с вами.

Посмотреть как PDF

  • Товары
  • Электронные компоненты
  • Как выбрать клеммную колодку

Клеммные колодки | Соединители клеммной колодки

Клеммные колодки (иногда называемые винтовыми клеммами) представляют собой электрические соединители, используемые для соединения проводов в одной и той же цепи без необходимости обрезать или сращивать электрические провода. Эти соединители клеммных колодок обычно используются в промышленном оборудовании, компонентах источников питания, компонентах контрольно-измерительных приборов или любых других электрических приложениях, требующих входных и выходных соединений с более высоким током.

Ведущий производитель электрических клеммных колодок

Мы производим стандартные и нестандартные клеммные колодки для широкого спектра применений и практически для любой отрасли. Наши соединители предназначены для поддержки широкого спектра конфигураций «провод-плата» и «провод-провод» и доступны во многих стилях и размерах. Все наши клеммные колодки для проводов соответствуют отраслевым стандартам и сертифицированы по ISO, CSA и соответствуют стандартам Underwriters Laboratories ( UL ) для регулирования. Мы используем только медный сплав самого высокого качества в корпусах терминалов.

От клеммных колодок с барьерами до высоковольтных клеммных колодок от до клеммных колодок для печатных плат наша команда инженеров может изготовить любой тип в соответствии с вашими точными спецификациями. Некоторые из наших производственных возможностей по индивидуальному заказу включают:

Типы клеммных колодок

Барьерные

Высоковольтные

Одношпильочные

Стандартные и нестандартные клеммные колодки

Существует множество типов и размеров клеммных колодок для электропроводки, отвечающих уникальным требованиям каждой отрасли. Мы производим клеммные колодки барьерного типа, блоки на DIN-рейку и блоки для печатных плат. Наши барьерные блоки доступны в однорядной, двухрядной и высоковольтной конфигурации. Они также изготовлены из термопластов, чтобы противостоять разрушению при чрезвычайно высоких температурах. Блоки DIN-рейки могут быть изготовлены с винтовыми или безвинтовыми соединениями для облегчения установки. Мы также производим предохранители и заземляющие блоки DIN-рейки. Блоки печатной платы доступны с одинарными или многоуровневыми рядами и доступны с несколькими вариантами профиля.

Большинство клеммных колодок доступны с тремя различными углами ввода проводов; 45 , 90 или 180 градусов . В зависимости от вашего применения наши инженеры могут разработать рабочий прототип клеммной колодки для вашего утверждения. Мы можем изготовить один блок для конкретного проекта или несколько штабелируемых блоков, которые можно смонтировать рядом друг с другом для экономии места.

Все компоненты, производимые в Curtis Industries, изготовлены из прочного пластика и проверены на качество, чтобы гарантировать их долгий срок службы. Наши специальные клеммные колодки изготавливаются специально с учетом ваших потребностей, поэтому вы получите именно то, что ищете.

Каталог и руководство по выбору

    • Загрузите весь наш каталог клеммных колодок
    • Ознакомьтесь с Руководством по выбору клеммной колодки

Для получения дополнительной информации о изготовленных на заказ электрических компонентах

Изготовленных на заказ электрических компонентах

У вас есть уникальная проблема? Curtis Industries гарантирует, что вы будете удовлетворены нашими изготовленными на заказ электрическими компонентами и электромеханическими узлами. Подробнее на Изготовленные на заказ электрические компоненты и клеммные колодки .

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
