Соединение дренажных труб между собой: Способы соединения дренажных труб

Способы соединения дренажных труб

До появления на строительном рынке пластиковых дрен и без того трудоемкий монтаж закрытого дренажа усложнялся проблемной герметизацией стыков и сопряжений с водоотводными магистралями и дренажными колодцами. Современные пластиковые системы водоотведения оснащаются монтажными деталями, позволяющими с минимальными потерями времени выполнять монтаж закрытого дренажа любого уровня сложности. Как соединить дренажные трубы пластикового дренажа, расскажут наши специалисты.

Монтажные преимущества пластиковых дренажей

Прежде всего, небольшое отступление для ознакомления с ассортиментом пластиковых дрен, выбор которых определяется глубиной заложения, наличием в грунтовых водах активных химических соединений и производительностью будущей системы.

Полиэтиленовые, поливинилхлоридные и полипропиленовые дрены незначительно отличаются по эксплуатационным характеристикам и по стоимости, наличию одно и двухсторонней перфорацией, одно- и двухслойной конструкцией.

• Соединительные муфты, тройники, переходники и заглушки производятся из одинакового сырья, поэтому обладают аналогичным, по отношению к дренам, сроком службы. Переходники с разными диаметрами упрощают соединение дрен разных диаметров, врезку в водосборники, обустройство и подключение двухуровневых дренажных систем.
• Длина жестких дрен варьируется в пределах 6-12 метров, гибкие дрены поступают в продажу бухтами по 50 метров. Таким образом, количество соединений и сопряжений минимальное. Эта особенность пластиковых дренажей определяет возможность самостоятельного освоения монтажных работ силами самого владельца проблемного участка.

Герметичность стыков дрен по качеству равняется монтажу канализационных труб, поскольку через негерметичное соединение в систему может попадать не очищенная от микрочастиц грунта дренируемая вода.

Соединение пластиковых труб закрытого дренажа

• Самый простой способ герметизации стыков ПВХ-дрен — это посадка на влагостойкий клей.
  Для этого на обезжиренную поверхность меньшего диаметра стыка наносится быстротвердеющий клеевой состав, трубы соединяются, после чего соединение еще раз промазывается клеем.
• Тепловая сварка специальными насадками более надежная, но этот способ используется для герметичного соединения полипропиленовых дрен. После прогрева посадочных мест дрену достаточно соединить и оставить для охлаждения, пока расплав пропилена не обеспечит соединению полную герметичность.
• Дрены небольшого диаметра соединяются стяжными муфтами, специальными фитингами, обеспечивающими качество соединения не уступающее прочности тепловой сварки.
• Соединение компрессионным фитингом легко проверить проворачиванием соединительных деталей. Приведенные способы герметичного соединения пластиковых дрен одинаково эффективны для разных диаметров.

Хиты продаж дренажных труб по супер цене!

Труба дренажная двухслойная N ПНД d200 с перф. в Typar-фильтре	Труба дренажная однослойная N ПНД d90 с перф. без фильтра (50 м)	Труба дренажная однослойная N ПНД d63 с перф. в Typar-фильтре черный	Труба дренажная однослойная N ПНД d160 с перф. без фильтра (50 м)

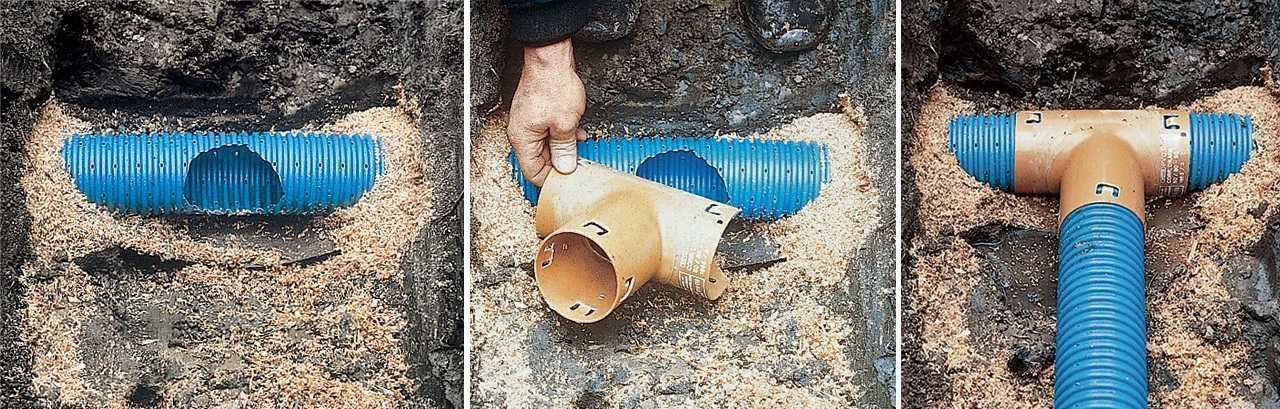

Герметичная врезка в дренажный колодец без особых проблем

Разработчики пластиковых дренажей позаботились о создании устройств для утилизации дренируемой воды. Это хорошо известные загородным застройщикам герметичные, фильтрационные, смотровые и другие разновидности дренажных колодцев.

Уплотнители для герметизации подключенных труб и дрен входят в комплект прилагаемого оборудования. В его состав так же входит регулируемая горловина с люком и внутренняя оснастка, лестница и кронштейны для установки насосного оборудования. Силиконовые уплотнители обладают уникальной стойкостью к внешним воздействиям, поэтому в замене нуждаются очень редко.

Что касается монтажа дрен асбесто-волоконных, керамических или бетонных, герметизация стыков реализуется за счет влагостойких битумных мастик, торцовых уплотнителей, эластичных резиновых муфт.

В отличие от долговечных пластиковых дренажей, межремонтный ресурс морально устаревших керамических и бетонных систем относительно небольшой, поэтому уплотнения стыков назначенный срок службы отрабатывают сполна.

Если вы обратитесь в нашу компанию GEOREX, мы сможем оказать Вам услуги по подбору наиболее эффективных решений и монтажу геосинтетических материалов на Вашем объекте. Все предлагаемые решения и поддержка проектов в компании GEOREX обеспечивается нашим опытным техническим отделом. Многие из наших инженеров имеют богатый опыт более 10 лет в проектировании и разработке геосинтетических материалов и их практическом применении в строительстве.

А также как же правильно устанавливать водоотводные лотки Вы сможете посмотреть здесь.

Секреты соединения дренажных труб

В ряде случаев землеустройство проблемного дачного участка обходится дороже стоимости нового дома. Существенный резерв экономии – максимально широкое применение ландшафтных геоматериалов.

В таком варианте затраты на упрочение слабых грунтов, дренирование грунтовых вод, выравнивание рельефа, устранение последствий эрозии грунта и выполнение других аналогичных работ можно снизить в среднем на 30-40%.

Способы экономии средств при благоустройстве проблемных территорий

При благоустройстве участка используются возможности габионных конструкций, на которые возлагаются практические и декоративные функции.

Наряду с габионными оградами, террасированием крутых уклонов и действующими противооползневыми конструкциями, в ландшафтном дизайне применяются декоративные подпорные стены. Для отделки габионных сооружений задействуются элементы вертикального озеленения и художественная ковка металла.

• Полимерная геосинтетика в дорожном строительстве и ландшафтно-образующих работах отлично зарекомендовала себя во всех отношениях. Экономия средств реализуется за счет уменьшения объемов щебневых оснований и возможности применения местных материалов, использования возможностей геополимеров с полной отдачей.
• Еще один резерв экономии материальных средств – это частичное или полное освоение объемов монтажных работ своими силами. Многие домашние мастера владеют навыками работы с геоматериалами на профессиональном уровне.
• Геотекстильные, георешеточные, сеточные и габионные материалы для благоустройства территории представлены в разных модификациях, что позволяет выбрать вариант, наиболее соответствующий проектным требованиям.

Особенности сборки пластиковых дрен

После появления на отечественном рынке стройматериалов более доступным стал самостоятельный монтаж закрытых дренажных систем. Сборка дренажных конструкций существенно упрощается применением монтажных деталей, обеспечивающих должный уровень прочности и герметичности стыков.

Самый простой способ соединения дрен – монтаж телескопический клеевой. Влагостойкий клей наносится на поверхность меньшего диаметра дрены, затем стыки соединяются и удерживаются до полного твердения клеевого герметика. В другом варианте герметизация стыка реализуется за счет эластичности уплотнительного, силиконового или резинового кольца.

Соединение дрен полипропиленовых производится после прогрева до температуры плавления посадочных мест тепловой сваркой. Сложность монтажа компенсируется высокой прочностью на разрыв и надежной герметичностью стыка. В монтажном ассортименте имеется широкий выбор стяжных муфт, переходников и специальных фитинговых соединений.

Выбрав для монтажа системы термическое соединение, следует учитывать, что неразъемные стыки могут усложнить демонтаж, необходимый для обновления фильтра и удаления илового осадка.

Как устранить возможность поверхностного подтопления?

• Поверхностный, точечный или линейный водоотвод, цена которого на порядок ниже, эффективно устраняет угрозу подтопления низинных участков талой водой и интенсивными дождевыми осадками.

Внимание! Технология не предусматривает объемных земляных работ. Для установки дренажных лотков с защитными решетками достаточно вырыть неглубокие водоотводные канавки.

• В конструкцию закрытых и поверхностных дренажных систем вводятся съемные и стационарные пескоотделители, смотровые, расходные или накопительные дренажные колодцы.

Наиболее эффективный и экономичный способ утилизации дренируемой воды определяется размером и рельефом осушаемой территории, плотностью застройки, наличием или отсутствием природного водоема или складки местности, пригодной для сброса дренажных стоков.

Заказывайте в нашей компании прямо сейчас качественный монтаж поверхностного и подземного дренажа!

Как установить водопроводные трубы для стоков | Домашние руководства

Гленда Тейлор Обновлено 15 февраля 2022 г.

Сантехника вашего дома состоит из двух основных частей: системы водоснабжения и дренажной системы. Система водоснабжения в большинстве современных домов проста, с небольшими трубами или трубами, подающими горячую и холодную воду под давлением к приборам и приборам. Дренажная система, однако, немного сложнее и зависит от гравитации и вентиляции для эффективной работы.

Вентиляционная и грунтовая труба

Вентиляционная и грунтовая труба дома представляет собой вертикальную трубу, которая внизу соединяется с основной горизонтальной дренажной линией и проходит через крышу на верхнем конце. Хотя стек может быть расположен практически где угодно, обычно он находится в центре, где водосточные трубы могут быть легко соединены. Вентиляционные трубы также соединяются с вентиляционной и грунтовой трубой, часто на чердаке.

Наклонные горизонтальные водосточные трубы

В обычном доме ванная комната может располагаться на значительном расстоянии от вентиляционной трубы. Чтобы водосточные трубы доходили до стога, они обычно проходят между лагами пола. Важно наклонять водосточные трубы вниз к дымовой трубе со скоростью 1/4 дюйма на погонный фут. Например, если слив в ванной находится на расстоянии 12 футов от дымовой трубы, водосточная труба будет на три дюйма ниже в том месте, где она соединяется со стояком, чем в том месте, где она начинается в ванной.

Когда дело доходит до наклонных стоков, можно получить слишком много хорошего. Если уклон слишком крутой, жидкость может обогнать твердые отходы, оставив их в трубе.

Сантехнические сливные ловушки

Сантехнические ловушки являются частью дренажной системы. Они соединяются между водосточными трубами и арматурой. Ловушки удерживают небольшое количество воды, что предотвращает попадание вонючих канализационных газов в дом. Для раковин, ванн и душевых кабин требуется ловушка на сливной линии. Комоды имеют встроенные ловушки, поэтому они не требуют дополнительной сантехники.

Выбор размера водосточной трубы

Строительные нормы и правила определяют минимальный диаметр водосточной трубы, который обычно составляет 4 дюйма для основного водостока и вентиляционной и грунтовой трубы, от 3 до 4 дюймов для стоков в унитазах, 2 дюйма для сливов раковин, ванн и душевых, и от 1,5 до 2 дюймов для вентиляционных труб, показывает Better Homes & Gardens. При соединении водосточных труб следует помнить, что меньшие трубы впадают в большие, а не наоборот. Например, 2-дюймовый слив раковины впадает в 4-дюймовый слив унитаза, но 4-дюймовая труба никогда не впадает в трубу меньшего размера.

Фитинги, колена, переходники и патрубки

Для подсоединения водосточных труб необходимо правильно подобрать фитинги. Отводы соединяют горизонтальные водосточные трубы с вертикальными водосточными трубами, которые проходят сквозь стены, прежде чем соединиться со стояком. Отходы проходят с меньшим количеством засоров через колена с пологим уклоном, называемые зачистками, чем через колена под углом 90 градусов.

Переходники соединяют маленькие водосточные трубы с большими, а тройники и Y соединяют три магистрали. Примером использования Т-образного фитинга может быть стена за раковиной, где горизонтальный слив раковины встречается с вертикальной линией слива. Третье Т-образное отверстие предназначено для вентиляционной трубы, которая идет вверх, сообщает The Balance Small Business.

Собираем все вместе

Многие современные водосточные трубы изготовлены из ПВХ или АБС-пластика, но в некоторых домах используются медные, стальные или чугунные трубы. Наиболее удобными в использовании являются ПВХ и АБС, для которых требуется только труборез для резки и специальный очиститель, грунтовка и клей для соединения фитингов. Прежде чем менять или устанавливать новые водостоки, обратитесь в местное строительное управление за разрешением и узнайте, должен ли лицензированный сантехник выполнять некоторые или все работы.

Каталожные номера

• Better Homes & Gardens: Как провести трубы через стены и полы для самостоятельной сантехнической работы
• The Balance Small Business: Установка канализационной линии в жилом доме

Писатель Биография

Гленда Тейлор работает подрядчиком и штатным писателем, специализирующимся на написании статей по строительству. Ей также нравится писать статьи о бизнесе и финансах, еде и напитках и о домашних животных. Ее образование включает в себя маркетинг и степень бакалавра журналистики Канзасского университета.

Подключение к существующей дренажной линии

Руководства по проектам изящного домостроения

Сантехника

Спросите у экспертов

Резиновые муфты являются популярным вариантом, одобренным нормами, но сантехник Том Кардилло предпочитает дополнительную жесткость и долговечность постоянного соединения, когда это возможно.

Том Кардильо Выпуск 274 — апрель/май 2018 г.

Я занимаюсь черновой разводкой канализации для новой ванной комнаты на втором этаже моего дома. Я использовал фитинги для сварки растворителем для линий DWV в полу ванной комнаты и планировал сделать то же самое при подключении к сливной линии из ПВХ диаметром 4 дюйма, которая проходит вдоль стены моего подвала (и выходит из нее). Но поскольку дренажная линия зафиксирована, я понял, что не могу просто вырезать секцию, вставить приклеенный фитинг и снова соединить две половинки. Является ли резиновый фитинг лучшим выбором для решения этой проблемы?

— Джей, по эл. Фитинги для сварки растворителем предназначены для скольжения по внешней стороне трубы, чего нельзя сделать, если труба закреплена на месте. В этих случаях я полагаюсь на скользящие муфты, свариваемые растворителем. Резиновые муфты являются популярным вариантом, одобренным кодом, но я предпочитаю дополнительную жесткость и долговечность постоянного соединения, когда я могу его получить, и считаю резиновые варианты крайним средством. Но при использовании пластиковых или резиновых муфт первая часть последовательности одинакова.

Прежде чем врезаться в существующую трубу, лучше всего принять меры предосторожности, чтобы убедиться, что в трубе абсолютно нет воды. Достаточно небольшого количества воды, чтобы испортить склеиваемый шов. Я всегда люблю перекрывать водопровод на весь дом, чтобы быть уверенным.

Отметьте и отрежьте участок существующей дренажной линии на 12 дюймов длиннее тройника, который вы хотите установить. Подойдет либо сабельная пила с полотном с мелкими зубьями, либо ручная пила, предназначенная для резки ПВХ. Я предпочитаю ручную пилу, потому что там меньше тряски и вибрации, а точность намного лучше, когда вы можете наблюдать за каждым движением пилы.

После резки дайте стечь оставшейся воде. Пока вы ждете, отрежьте два куска новой трубы из ПВХ примерно до 7-1/2 дюйма каждый, что оставит достаточно трубы, чтобы вставить ее в раструб как тройника, так и муфты. Установите новый тройник всухую и проверьте его на открытой секции, которую вы вырезали из дренажной линии. (Примечание: при подключении к горизонтальному сливу всегда используйте тройник, а не тройник). Вы хотите 1⁄4 дюйма. зазоры с обеих сторон — достаточно, чтобы вставить деталь и установить фитинги на место. Если зазор слишком велик, просто отрежьте более длинный кусок для одной стороны тройника и проверьте еще раз.

Убедившись, что он подходит правильно, загрунтуйте один конец каждого отрезка трубы и оба сопрягаемых гнезда тройникового фитинга, прежде чем сразу же наносить цемент на те же участки. Вставьте кусочки в каждую сторону тройника и поверните их на четверть оборота.
Вот тут-то и возникает сложность — вам нужно подготовить несколько клеевых соединений и управлять ими за считанные секунды. Вы должны загрунтовать соединения, концы труб существующего дренажа и концы труб нового тройника, который вы только что сделали. Затем обильно нанесите клей на те же участки. Как можно быстрее наденьте муфту на каждый конец существующей дренажной трубы, приподняв каждую муфту достаточно далеко, чтобы новый тройник встал на место. Оказавшись на месте, сдвиньте муфты обратно на узел тройника так, чтобы центр каждой муфты находился над 1/4-дюйм.
