Как соединить алюминиевый провод с медным: скрутка, зажим, колодка

Бытовая электропроводка всегда является потенциальным источником пожарной опасности. Поэтому, при проведении любых электромонтажных работ в доме, следует особое внимание уделять требованиям технических нормативов и правил. В данной статье подробнее коснёмся такой темы, как соединение медных и алюминиевых проводов между собой.

Содержание

1. Электрохимическая коррозия
2. Соединение через болт и стальные шайбы
3. Сжим «орех»
4. Зажимы Wago
5. Клеммная колодка
6. Как правильно сделать скрутку
7. Соединение меди с алюминием опрессовкой

Электрохимическая коррозия

В современном жилищном строительстве, при устройстве внутридомовой проводки, алюминий не используется. Согласно нормам ПУЭ, он заменён на провода с медными жилами. Это обеспечивает большую устойчивость к пиковым нагрузкам, и продлевает срок безаварийной службы домовой электросети.

Однако, в недалёком прошлом, в строительстве широко использовались алюминиевые провода. В результате, в большинстве жилых зданий, строившихся вплоть до 90-х годов, внутридомовая проводка алюминиевая – менее дорогая, но и менее долговечная. При необходимости частичной замены линий бытовой электросети, или при прокладке ответвлений от неё, возникает необходимость в соединении алюминиевых проводов с медными.

Казалось бы, что в этом сложного? Чтобы сделать простую скрутку двух токопроводящих жил, не нужно иметь глубоких познаний в электромонтажном деле. Но, соединение медной и алюминиевой проводки напрямую запрещено правилами монтажа электрооборудования. Связано это с таким явлением, как электрохимическая коррозия металлов.

Этот процесс свойственен для всех без исключения металлов, даже так называемых «благородных». Только протекает он в них с различной интенсивностью – одни покрываются разрушающим коррозийным налётом довольно быстро, а другие лишь с течением длительного времени. Но при определённых условиях, процесс электрохимической коррозии может многократно увеличиваться.

Один из примеров этого – прямое соединение медного и алюминиевого провода. Имея различные электролитические потенциалы, связанные с разным показателем токопроводности, они выступают катализаторами коррозийных процессов, относительно друг друга. В результате эксплуатации такой биметаллической электропроводки, в местах стыков разных жил будут проистекать разрушительные химические реакции.

Допустимо соединять меж собой металлические проводники, электрохимический потенциал на месте стыковки не превышает 0,6 милливатта. Тогда на месте соединения не будет быстро образовываться коррозия, и ухудшаться показатель токопроводности. Чем ниже этот показатель, чем более совместимы между собой проводники.

В таблице показан электрохимический потенциал, при соединении проводов из различных металлов и сплавов. Курсором выделены варианты соединений, недопустимые из-за высокой вероятности возникновения коррозийных повреждений.

Металл проводника	Медь и её сплавы	Свинец и олово	Алю- миний	Дюралю- миний	Сталь обычная	Сталь нержавеющая	Оцинков- ка	Хромиро- ванное покрытие
Медь, её сплавы	0	0,25	0,65	0,35	0,45	0,1	0,85	0,2
Свинец и олово	0,25	0	0,4	0,1	0,2	0,15	0,6	0,05
Алюми- ний	0,65	0,4	0	0,3	0,2	0,55	0,2	0,45
Дюралю- миний	0,35	0,1	0,3	0	0,1	0,25	0,5	0,15
Сталь обычная	0,45	0,2	0,2	0,1	0	0,35	0,4	0,25
Нержаве- ющая	0,1	0,15	0,55	0,25	0,35	0	0,75	0,1
Оцинков- ка	0,85	0,6	0,2	0,5	0,4	0,75	0	0,45
Хром	0,2	0,05	0,45	0,15	0,25	0,1	0,65	0

Как видим из таблицы, алюминий с медью даёт при стыковке показатель потенциала в 0,65мВ, что недопустимо правилами ПУЭ. Соединение меди с алюминием покроется слоем налёта, увеличивающего сопротивление непосредственно на стыке. В результате, проводка в этом месте начинает перегреваться, оплётка плавится, что чревато самыми негативными последствиями – коротким замыканием и возникновением пожара. Во избежание подобного, нельзя скручивать напрямую медь с алюминием. При возникновении необходимости такой стыковки, следует воспользоваться одним из приведённых ниже способов, и соединить провода с жилами из разных металлов.

Соединение через болт и стальные шайбы

Один из допустимых вариантов, как соединить алюминиевые и медные провода, это использовать в качестве проводника для стыковки стольной болт с гайкой и шайбами, разделяющими разные металлы. Электрохимический потенциал в месте стыка обычной стали с алюминием составляет 0,2мВ, а стали с медью – 0,45мВ. Поэтому, стальной болт со стальными же шайбами отлично подойдёт в качестве промежуточного проводника при соединении проводов из различных металлов.

Процедура стыковки пошагово выглядит так:

1. Зачищенные концы обоих соединяемых проводов, при помощи круглогубцев или пассатижей закручиваем в кольца. Размер их должен соответствовать диаметру резьбовой части болта.
2. Надеваем до упора первый провод колечком на болт, прижимая его к головке.
3. После этого надевается стальная шайба, служащая разделителем. Ширина её должна быть достаточной, чтобы исключить прямой контакт алюминия и меди.
4. Затем надеваем колечко второго провода. Надевать его следует так, чтобы при закручивании гайки, кольцо не крепче стягивалось вокруг стержня болта.
5. Сверху надеваем ещё одну шайбу, которая будет прижимать колечко верхнего провода.
6. Чтобы избежать ослабления контакта с течением времени, между гайкой и верхней шайбой рекомендуется установить гравёр.

Как нельзя соединять медь и алюминий

Внимание! При необходимости соединить медный и алюминиевый провод, нельзя использовать оцинкованные стальные болты и гайки. Показатель из электрохимического потенциала при контакте с медными сплавами составляет целых 0,85мВ, что даже превышает таковую величину при переходе с алюминия на медь. Отрицательным моментом подобного варианта являются большие размеры полученной конструкции.. В результате, чтобы скрыть его, придётся приобретать наиболее габаритную распредкоробку, чтобы скрыть в ней концы проводов с накрученными на них болтами и гайками.

Сжим «орех»

Среди специальных приспособлений, с помощью которых возможно соединение медных и алюминиевых проводов, это сжим типа «орех». Своё название он получил из-за характерной формы корпуса, схожей по внешнему виду с грецким орехом. Внутри находится клемма, состоящая из двух стальных пластин, соединяемых винтами. Между этих пластин и зажимаются оголённые концы проводки из разных металлов, без непосредственного контакта между ними.

Обычно он используется для стыковки ответвления проводки с основной электрической жилой. Удобство его состоит в том, что для этого не приходится разрезать основную линию проводки. Достаточно зачистить в месте подсоединения её от изоляционной оплётки, и надеть на неё клемму сжима «орех». Удобство его состоит и в возможности соединения проводов различного сечения – например, толстой центральной питающей жилы, и ответвлений из тонких проводов.

Недостаток данного приспособления состоит в его негерметичности. Поэтому, использовать его на открытом воздухе, или в помещениях с высоким уровнем влажности не рекомендуется.

Зажимы Wago

Ещё одно приспособление, с помощью которого можно произвести соединение проводов из меди и алюминия, это зажимы типа Wago. Изобретение принадлежит одноимённой немецкой электротехнической компании, откуда и пошло собирательное название устройств подобного типа.

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.

По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

• Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
• Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Зажимы Wago не требуют дополнительной изоляции, а внешне выглядят достаточно презентабельно. Поэтому, при их применении можно обойтись без монтажа в месте стыковки распределительной коробки.

Клеммная колодка

Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.

Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.

Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.

Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

• Не требует использования специальных инструментов.
• Быстр и удобен.
• Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

• Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
• Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
• После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
• Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
• Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Вас может заинтересовать — как подключить телефонную розетку.

Соединение меди с алюминием опрессовкой

Ещё один вариант соединения разных жил в электропроводке способом скрутки. В этом случае, на зачищенные концы скрученных между собой жил надевается металлическая или пластиковая гильза. Затем она расплющивается специальными прессовальными клещами, плотно сжимая провода друг с другом.

Соблюдая перечисленные выше правила соединения медных и алюминиевых проводов, или используя специальные устройства, вы сможете избежать перегрева и отгорания фаз. А иногда это позволяет предотвратить и более серьёзные последствия в виде короткого замыкания и пожара.

Рекомендуем к прочтению — схема подключения трехфазного двигателя.

Как правильно соединить медный и алюминиевый провод

Если посмотреть на проводку в современных домах и в старом жилом фонде, можно обнаружить одну закономерность. Раньше использовали алюминиевую проводку. В основном это марка АППВ, которая получила народное название лапша. А в современных домах применяются уже медные кабели. Преимущественно это ВВГнг (силовой кабель, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести).

Когда возникает необходимость заменить часть проводки, либо нарастить имеющуюся длину проводов, приходится соединять между собой новые и старые коммуникации.

И тут появляется вполне закономерный вопрос о том, можно ли вообще соединять медный и алюминиевый провод между собой. Если да, то как обеспечить надёжность, безопасность и долговечность такого контакта.

В чём заключаются основные сложности

Главная причина нежелательного соединения меди и алюминия заключается именно в проводке из алюминия. Есть 3 основные причины. Но результат у них один.

Со временем контактное соединение ослабевает, что ведёт к перегреву, оплавлению изоляции и к последующему короткому замыкаю.

Что же касается причин, то они такие.

• Способность к окислению во влажной среде. Алюминий окисляется, когда на него воздействует влажный воздух. Если он соединён с медью, окислительный процесс ускоряется. Окислившийся слой имеет большее удельное сопротивление, нежели у нетронутого алюминия. Отсюда и активный нагрев.
• Характеристики металла. Алюминий мягче и имеет меньшие показатели проводимости. Из-за этого такой металл сильнее греется. В процессе работы провода постоянно нагреваются и остывают. То есть происходит расширение и сжатие металла. Разница в линейном расширении у меди и алюминия большая. Из-за температурных изменений контактное соединение теряет в надёжности. Слабый электроконтакт — это предвестник перегрева и короткого замыкания.
• Гальваническая несовместимость. Это касается меди и алюминия. При скрутке электрический ток, проходящий через неё, даже в условиях минимальной влажности будет провоцировать возникновение химической электролизной реакции. Она ведёт к коррозии. Это снова-таки нарушает качество контакта, ведёт к перегреву, короткому замыканию и возгоранию.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

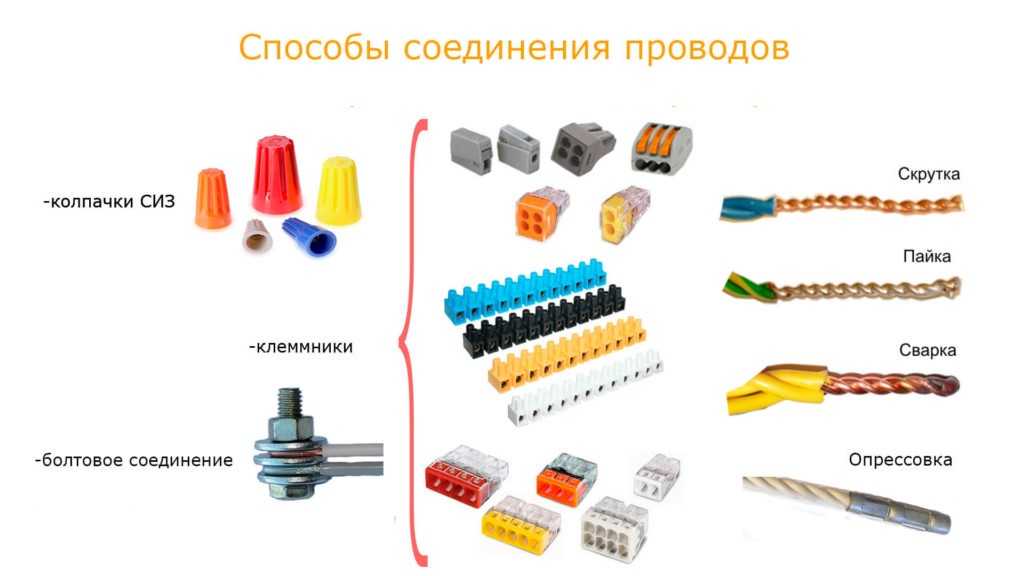

Какие существуют способы соединения

Выделяют такие методы:

• скрутка;
• резьбовое соединение;
• клеммная колодка;
• болтовой клеммник;
• орех;
• неразъёмное соединение;
• опрессовка;
• клеммы автомата;
• самозажимные клеммы типа Wago.

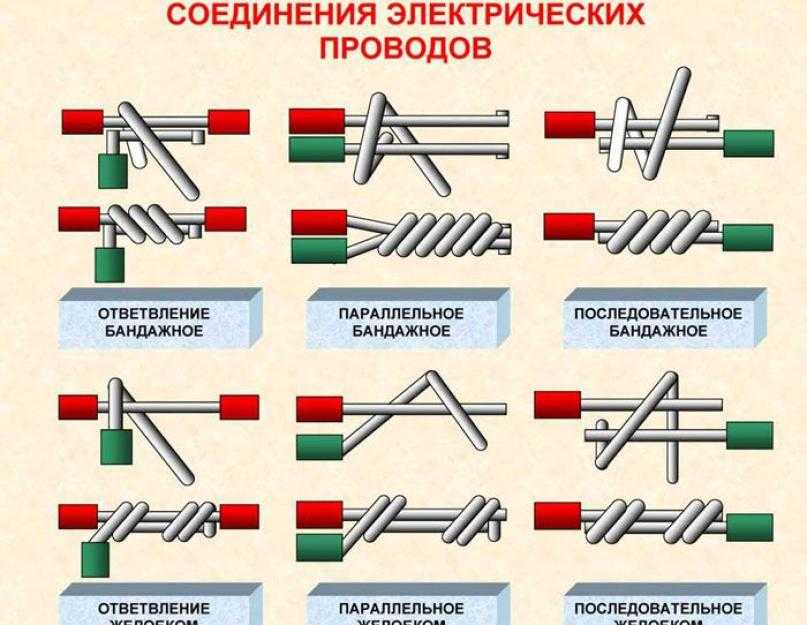

Метод скрутки

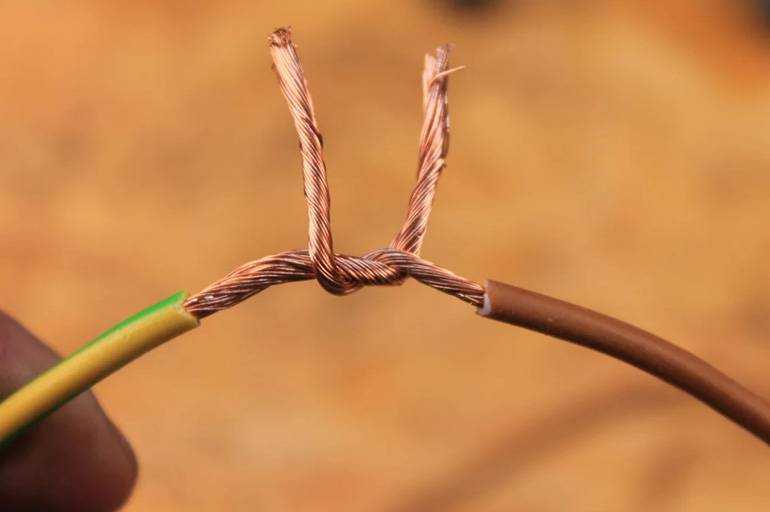

При скручивании необходимо, чтобы провода обвивали друг друга, а не один провод обвивал другой. В противном случае добиться необходимого уровня механической надёжности соединения не получится. Также запрещается скручивать проводники разного типа, не обеспечив дополнительную герметизацию для них. Здесь достаточно будет взять любой защитный лак с водостойкими свойствами.

Самое правильное решение — это залудить предварительно медный провод с помощью припоя. Соединение может проводиться для проводки с разным диаметром, а также объединять многожильные и одножильные элементы. Но в этом случае многожильная проводка предварительно придётся залудить припоем. Тем самым он станет одножильным.

При скрутке толстых проводов делайте не менее 3 витков, а для тонких, диаметром до 1 мм требуется от 5 витков.

Даже при условии, что медный провод залудили, всё равно из-за скручивания есть большой риск повредить оловянный слой. Как результат, возникнет гальванический эффект, начнётся нагрев, покрытие разрушится окончательно и проводка может загореться. Поэтому идея скрутить между собой алюминиевый, а также медный электрический провод считается не самой лучшей. Её даже можно считать крайне опасной и нежелательной при любых обстоятельствах и условиях.

Резьбовой способ соединения

Прежде чем заняться соединением болтового типа для медной и алюминиевой электрической проводки, подготовьте сам болт, гайку и 3 шайбы. Одна шайба будет отделять алюминий от меди, защищая тем самым элементы от гальванического эффекта и не менее нежелательного электролиза.

Смысл идеи заключается в следующем:

• наденьте на болт первую шайбу;
• один из проводов зачистите так, чтобы оголённую часть можно было свернуть в колечко;
• полученное кольцо наденьте на болт сверху шайбы;
• теперь сверху установите вторую шайбу;
• повторите процедуру со второй жилой, сделав аналогичное колечко;
• наденьте кольцо на болт;
• сверху третью шайбу;
• далее установите гайку на болт;
• закрутите её достаточно плотно, чтобы прижать друг к другу провода;
• теперь собранную конструкцию изолируйте, используя изоленту или термоусадочную трубку.

Разделительную шайбу нужно устанавливать между всеми проводами, если их более 2 штук. При этом болты, гайки и шайбы не должны быть оцинкованными. Контакт меди и цинка электрически считается несовместимым. Это ведёт к быстрому разрушению места контакта.

Клеммная колодка

Каждая клемма в колодке представлена в виде небольшого отреза трубки из латуни. Сбоку в неё вкручены 2 винта. Чтобы подключить проводку, необходимо:

• зачистить на конце провода изоляцию;
• вставить жилу в клемму до середины;
• прижать с помощью винта;
• то же самое повторить со вторым проводом.

За счёт того, что контакт происходит через латунные трубки, опасаться эффекта электролиза не приходится.

Сами клеммы заключают в капроновый корпус.  Это даёт отличную возможность отрезать кусочки клемм необходимой длины.

Учтите только, что клеммные колодки ориентированы на соединение между собой именно проводов одножильного типа, которые предназначены для небольшого тока. А если вам потребуется подключить многожильный провод, тогда предварительно напрессуйте на него наконечник НШВИ.

Колодки с плоско-пружинным зажимом

Клеммные колодки типа Wago считаются наиболее современным способом для соединения проводов. Как из разных, так и из одинаковых материалов. Плюс в том, что дополнительные инструменты не требуются, а сама работа выполняется очень быстро. Но и цена на клеммы соответствующая.

Самозажимные клеммы бывают 2 типов:

• Неразборные. В этом случае для соединения нужно зачистить концы электрических проводов, после чего вставить их в специальное отверстие. Остаётся лишь прижать пружинной пластинкой. Ориентированы лишь на подключение одножильных проводов. В последующем разобрать такое соединение будет невозможно. Только обрезать и подключать заново.
• Разборные. Здесь провода прижимаются к контактной пластине с помощью рыжачка. Это даёт возможность использовать жилы разного типа. Если нужно отключить проводку, достаточно просто поднять рычажок, и проводник легко выходит из зацепления.

Соединение проводов осуществляется через стальную пластину. В некоторых клеммах внутри предусмотрена специальная паста с токопроводящими свойствами. Она способствует улучшению качества контакта, а также предотвращает появление гальванического опасного эффекта.

Зажим типа Орех

Если вы не знаете, как правильно соединить орехом медный и алюминиевый электрический провод, тогда действуйте по такой инструкции:

• снимите стопорные кольца;
• разберите корпус зажима;
• снимите с проводки внешнюю оболочку на длину, достаточную для установки в зажим;
• снимите с жил изоляцию на длину контактной площадки на соединителе;
• зачистите конец проводки;
• открутите винты и разберите зажим Орех;
• вставьте зачищенные провода в углубления;
• прижмите болтами контактные пластины;
• соберите корпус;
• зафиксируйте его с помощью стопорного кольца.

Размер такого зажима типа Орех подбирается исходя из параметров сечения соединяемых проводов. При отсутствии защиты соединителя от влаги, располагать такие устройства на улице нельзя.

Болтовой клеммник

Клеммы представлены в виде пластинок из латуни или стали. На концах пластинок закручиваются прижимные винты, оснащённые шайбами круглой или квадратной формы.

Отдельные элементы соединения располагаются в неразборном или разборном корпусе из пластика. Там может быть от 2 до 10 клемм. Сверху некоторые модели клеммников прикрыты прозрачной крышкой.

В электрическом щите или в переходном коробе такой клеммник следует зафиксировать с помощью винтов. Есть и конструкции, позволяющие выполнить установку в DIN рейку. Но в такой ситуации на планку следует устанавливать отдельно каждую клемму.

Неразъёмный способ соединения

Заклёпочник работает по принципу втягивания и отрезания стального стержня, который продевается через алюминиевую трубчатую заклёпку со шляпкой. У стержня имеется утолщение. При втягивании в трубки заклёпки, происходит её расширение. Сами заклёпки отличаются по длине и диаметру, что позволяет выбрать подходящий вариант для той или иной ситуации.

Для соединения проводов разного типа (алюминий и медь) с помощью заклёпки, необходимо:

• провести подготовительные работы по аналогии с резьбовым соединением;
• сделать диаметр колечек немного больше, чем диаметр используемой заклёпки;
• оптимальным диаметром для заклёпки считается 4 мм;
• надеть алюминиевый провод на заклёпку;
• затем шайбу пружинного типа;
• потом медный провод;
• в завершении установить плоскую шайбу;
• вставить стержень в заклёпочник;
• сжать ручки до характерного щелчка.

При этом излишки стального стержня будут обрезаны. На этом соединение можно считать завершённым.

В плане надёжности неразъёмное соединение с помощью заклёпок обладает высокими показателями. Его можно использовать при тех же ремонтах повреждённой проводки, когда требуется дополнительная вставка. Важный нюанс — это обеспечение качественной изоляции для оголённых участков.

Метод опрессовки

В качестве соединителя используется специальная гильза. Она представляет собой толстостенную трубку. С двух её конца устанавливаются зачищенные наконечники проводов. Затем эта гильза опрессовывается. Для опрессовки можно использовать ручные или гидравлические устройства.

Тут важно подобрать правильно трубку. Материал её изготовления должен соответствовать электрокабелям. Следовательно, если это медь и алюминий, то и гильза будет выполнена в виде трубки из 2 разных отрезков, соединённых при заводском производстве. Место контакта частей соединительной гильзы получается абсолютно герметичным, то есть не пропускает влагу, а также не даёт возникнуть опасному гальваническому эффекту.

После опрессовки соединительную гильзу следует изолировать с помощью изоленты, либо специальной термоусадочной трубки, как и другого подходящего материала.

Клеммы автомата

В определённых ситуациях вместо того, чтобы соединять кабели разного типа между собой, проще поставить дополнительный автомат. Его клеммы адаптированы под работу с любыми видами проводов, вне зависимости от материала их изготовления.

Подобный метод применяют при подключении бойлеров, электрических плит или когда нужно запитать отдельно стоящее здание, пристройку. Тут подходящий провод может быть выполнен из алюминия, а отходящий из меди. При этом многим интересно знать, допускается ли соединение алюминия и меди непосредственно только на нижних, либо только на верхних клеммах такого автомата.

Такой вариант допускается лишь при использовании болтового соединения. Тогда между проводами разного типа прокладывается стальная шайба. Если же применяется модульный автомат, тогда к одной клемме должна идти жилы только из одинакового материала.

Если взять провода разного типа, а особенно одножильный и многожильный, то надёжный и качественный контакт будет лишь с одной стороны. Другой же провод начнёт греться и быстро выйдет из строя.

Следовательно, так же быстро придёт в негодность и сам автоматический выключатель (автомат). Вам же остаётся выбрать один из вариантов, которые считаете наиболее оптимальным и подходящим в конкретном случае.

Какой метод соединения считаете оптимальным? Что использовали? Какой результат это дало? От каких способов, опираясь на личный опыт, советуете отказаться новичкам?

электрика — Как лучше всего заменить вилку или выключатель в доме с алюминиевой проводкой?

спросил 12 лет, 9 месяцев назад

Изменено 2 года, 4 месяца назад

Просмотрено 92к раз

В моем доме алюминиевая проводка, которая, как я понимаю, больше не рекомендуется. Как заменить вилку или выключатель, если в новом блоке используется только медная проводка?

• электрическая
• алюминиевая проводка

3

Есть два способа сделать это:

• Используйте выключатели/розетки CO/ALR : они специально разработаны для алюминиевого провода. На них где-то написано «CO/ALR». При подключении провода используйте пасту типа Noalox (ее продают в магазинах).

• Используйте кабельное соединение : Иногда невозможно найти переключатели CO/ALR с нужной вам функцией или стилем. Вы можете использовать медный провод для подключения к самому выключателю, как обычно, а затем Соединитель проводов #63 для соединения медного провода с алюминиевым. Вот изображение 3-позиционного диммера, который я установил с помощью этого метода:

  (извиняюсь за нечеткое фото)

  Обратите внимание, что вы делаете то же самое с выключателями, из которых уже выходят провода (как это делают большинство диммерных выключателей) или любыми другими приспособлениями.

---

Цитата из Уведомления ESA (Управления по электробезопасности Онтарио) об алюминиевой проводке в жилых помещениях:

Несмотря на то, что это не требуется Кодексом, рекомендуется покрывать оголенные концы одножильных алюминиевых проводов одобренным герметиком.

…

• Кодекс электробезопасности Онтарио разрешает установку алюминиевой проводки.
• Должны быть предприняты соответствующие меры предосторожности при заделке и сращивании алюминиевых проводников;
• Алюминиевая проводка сама по себе безопасна, если выполнены правильные соединения и выводы без повреждения используется проволока и устройства, разрешенные для использования с алюминиевой проволокой.
Алюминиевая проводка
• сегодня широко используется для крупных коммерческих и промышленных фидеров. Электрические распределительные компании широко используют его в своих распределительных системах, включая служебный кабель для большинства жилых домов; на самом деле он все еще может использоваться сегодня для внутренних систем электропроводки в жилые дома, а также другие строения.

…

Алюминиевая проводка сама по себе безопасна, и если надлежащие соединения и заделки выполнены без повреждения провода и с использованием одобренных материалов, установленных в соответствии с Кодексом электробезопасности Онтарио и инструкциями производителя, не должно возникнуть проблем с установкой алюминиевой проводки.

---

В любом случае:

• Соединить с помощью проводных соединителей #63.
• Нанесите антиоксидантную пасту на провода и любые другие соединения, включающие алюминий (нанесите на провода перед тем, как прикрутить разъем).
• Используйте проволочную щетку для удаления следов окисления перед нанесением пасты и соединением

3

Вот что я сделал в своем доме, основываясь на поиске информации в Интернете и расспросах моего папы, прораба.

1. Купите несколько проволочных гаек, предназначенных для разных типов проволоки, и немного антикоррозионного состава (обычно продается в том же отделе хозяйственного магазина).
2. Возьмите медный провод и скрутите его вместе с алюминиевым проводом.
3. Нанесите состав на проволоку и немного внутрь гайки.
4. Накрутите проволочную гайку на сделанную вами скрутку.
5. Используйте новый медный конец для подключения к новой вилке/переключателю.

4

Я лицензированный электрик в Коннектикуте. В моей собственной квартире алюминиевая проводка, я настоятельно рекомендую разъемы alum.con, потому что они удобны для домовладельцев. Представлены два метода:

1. специальная динамометрическая отвертка (рекомендуется)
2. набор специальных инструкций по количеству витков на медной/алюминиевой стороне.

Эти соединители быстро находят применение в крупнейших страховых компаниях. Их недостатком является цена: примерно 2 доллара за штуку и цифра три за торговую точку, если вы решите также заняться территорией.

Кроме того, они немного больше, чем стандартные проволочные гайки, что немного затрудняет размещение проводов и места для устройств в существующем корпусе устройств. В большинстве случаев они кажутся совместимыми с кодом емкости в кубических дюймах.

Я установил их у себя дома и у соседей. Самой большой проблемой, связанной с дуговым разрядом алюминиевой проводки, являются плохая изоляция наружных стен и серьезные изменения температуры, происходящие в течение многих лет, что усугубляет проблемы расширения/сжатия.

Надеюсь это поможет.

Не используйте идеальные фиолетовые проволочные гайки; Я видел слишком много крахов; это плохой продукт.

Я обнаружил, что у меня такая же проблема. Мое исследование показало, что алюминиевая проводка НЕ ​​БЕЗОПАСНА, и вам нужно быть очень осторожным в том, что вы делаете. Два варианта:

1. Заменить проводку. Это не то, что было бы безопасно делать самостоятельно (вам действительно следует нанять лицензированного подрядчика), и это будет стоить несколько тысяч долларов (например, 8000 долларов + за дом площадью 1600 кв. Футов).
2. Используйте AlumiConn. Этот материал фактически одобрен для использования в соединениях алюминия и меди (другие косички, упомянутые здесь, НЕ являются), и вы можете получить бесплатный образец, чтобы попробовать его. Есть еще одна вещь, называемая COPALUM, но ее нельзя сделать своими руками. В Википедии есть хорошая информация по этому поводу.

Я сообщу, когда получу свой образец разъема AlumiConn, чтобы проверить, является ли он приемлемым вариантом. Самым безопасным вариантом было бы нанять лицензированного электрика, чтобы заменить проводку дома медью, поскольку алюминиевые соединения по своей природе опасны (и вы, вероятно, столкнетесь с другими проблемами, такими как неисправные выключатели, 3-проводное 240 В вместо 4-проводного и плохо помеченная коробка выключателя, как я). У меня в доме были розетки, искры и соединения плавились из-за алюминия, поэтому, пожалуйста, отнеситесь к этому серьезно.

Редактировать 1: Также есть дополнительная информация об алюминиевой проводке от CPSC (PDF) (Комиссия по безопасности потребительских товаров).

4

В доме моих родителей алюминиевая проводка. Вы можете либо искать переключатели и вилки CO-ALR, которые используют алюминиевые провода, либо получить пасту, как вы сказали, и соединить их вместе. Паста важна, иначе провода корродируют и начинают тереться/искрить….плохое моджо оттуда.

2

Просто купите розетки и выключатели с рейтингом ALR. Можно косичку, но мне это не нравится, так как у тебя теперь 2 контакта вместо одного и провод больше сгибаешь, запихивая все это в коробку. У меня 35-летняя алюминиевая проводка. Моя проводка в отличном состоянии. Заменено несколько розеток, которые нужно было заменить. У них были классические проблемы со связью выпускников. При правильном подключении нет проблем с алюминиевым проводом. Я помню, когда он вышел, индустрия публиковала всевозможную пропаганду, чтобы представить ALR как следующую большую вещь. Популярные механики сделали большую статью, заявив, что мы никогда больше не будем использовать медь. Теперь они продают «специальные» соединители для холодной сварки за 50 долларов. Это все большая чертова шутка и $ машина. Хорошее соединение останется на месте в течение десятилетий, независимо от того, сколько циклов нагревания/охлаждения оно проходит. Плохое соединение вполне может иметь проблемы.

2

/Соединитель для сращивания алюминия с медью, который я использую, — это AlumiConn 95104, который подходит для проводов от №18 до №10. Помните, что алюминиевый провод больше, чем медный, при одинаковом токе. Эти соединители доступны в Lowes по цене около 6,50 долларов США за комплект из 2 штук.

Во-первых, установите выключатель AFCI на цепь.

Затем обратите внимание на розетки и выключатели CO/ALR, которые вас интересуют. Затяните их соединения с помощью динамометрической отвертки, чтобы установить правильное значение крутящего момента. Это важно.

Тогда спи спокойно.

Краеугольным камнем является прерыватель цепи дугового замыкания. Я не вижу способа чувствовать себя в безопасности без него. Вы слышите о расплавленных емкостях и других проблемах, вызванных дуговым разрядом, и это то, из-за чего срабатывают выключатели AFCI. Когда AFCI срабатывает, эта цепь только что начала искрение, которое расплавит розетки и вызовет возгорание. В этот момент вы перемещаетесь по цепи, очищая концы проводов и устанавливая устройства CO/ALR и безопасные соединения.

Я не доверяю никаким «волшебным» гайкам, которые позволяют соединять медь с алюминием. Разнородные металлы не могут работать в проволочной гайке. Что работает, так это Alumiconns, так как они представляют собой миниатюрные версии ушек на вашей основной панели, которые прекрасно работают как с алюминием, так и с медью.

У моей племянницы такая же проблема с алюминиевой проводкой во всем доме. Я знаю, причина в том, что она попросила меня проверить розетку в ее игровой комнате. В итоге я обнаружил, что три сосуда сгорели дотла и нуждались в ремонте.

После того, как я попытался найти в Интернете, какое направление использовать для ремонта, мне кажется, что алюминиевый разъем — мой лучший выбор (кроме повторной проводки или метода обжима, который используют профессионалы).

1

Насколько мне известно, изолированные соединители с 2-3 портами (такие как Alumiconns или MAC Blocks) в настоящее время являются самым безопасным продуктом на рынке. NSi Industries (Tork) делает что-то подобное (их серия IPL), но я не уверен, что они делают действительно маленькие, как вам нужно.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как обращаться с алюминиевой проводкой в ​​вашем доме

Даже если вы не электрик, вы наверняка знаете, что электрические провода сделаны из меди.

Однако вы, возможно, также слышали об алюминиевой проводке и, возможно, слышали, что она может быть опасной.

В доме с алюминиевой проводкой существует повышенный риск пожароопасных условий.

Алюминиевую проводку часто можно найти в домах, построенных в 1970-х и 1980-х годах, и ваша страховая компания может потребовать, чтобы все дома с алюминиевой проводкой были отремонтированы квалифицированным электриком.

Естественно, это беспокоит как домовладельцев, так и покупателей жилья.

Если вы находитесь в процессе покупки дома, при осмотре дома следует обратить внимание на любую алюминиевую проводку.

Конечно, любой домашний инспектор не безошибочен.

Всегда есть вероятность отсутствия алюминиевой проводки при осмотре дома.

Но вам не нужно полагаться на домашнего инспектора.

Обладая небольшими знаниями, вы сможете научиться самостоятельно определять алюминиевую проводку.

Вы можете понять риски и опасности, как проводить ремонт алюминиевой проводки и как сделать дом с алюминиевой проводкой безопасным.

Как всегда, при работе с электропроводкой лучше всего обратиться к опытному электрику.

⚡

Почему он использовался и почему он опасен?

Вы можете подумать, что алюминий — хрупкий металл, который, скорее всего, расплавится, если его использовать в качестве электрического провода.

Это правда, что алюминий не так хорошо проводит электрический ток, как медная проводка, поэтому, чтобы сделать алюминиевые провода безопасными, они должны быть несколько больше, чем медные провода.

Однако, если алюминиевые провода достаточно велики, они могут выдерживать соответствующую электрическую нагрузку без перегрева.

Но если медь в конечном итоге является лучшим проводником, а алюминиевый провод должен быть больше, зачем использовать алюминий?

В жизни так много всего, что все сводится к стоимости.

Даже после увеличения размеров алюминиевых проводов они все равно дешевле медных.

По этой причине в 1970-х и 80-х годах промышленность пыталась перейти на алюминиевую проводку.

В результате увеличилось количество возгораний от электричества.

Если алюминиевая проводка абсолютно безопасна, то откуда берется опасность?

Ответ: точка соединения проводной сети с любым устройством, питаемым от нее (например, розеткой или выключателем света).

Если они не изготовлены специально, в большинстве распространенных электрических устройств используются медные точки подключения.

Опасным может быть соединение двух разнородных металлов.

При протекании электричества провод нагревается и охлаждается с течением времени из-за электрического тока.

В этой точке соединения, где алюминиевая проводка соединяется с медным клеммным винтом, возможен опасный перегрев.

Именно этот перегрев делает алюминиевую проводку опасной.

В этих горячих точках могут возникать неплотные соединения.

Алюминий – более мягкий металл, чем медь.

Поскольку алюминиевые проводники нагреваются и охлаждаются, а алюминий расширяется, соединения могут ослабнуть.

И, конечно же, незакрепленные провода могут быть пожароопасными как с алюминиевыми, так и с медными проводами.

⚡

Как отличить алюминиевую проводку Медная и алюминиевая проводка

🧰 Маркировка на внешней оболочке провода

Вся проводка должна иметь четкую маркировку на внешней оболочке.

Медь обозначается CU, а алюминий – AL.

Если видны провода, идущие к вашему электрощиту, вы можете безопасно осмотреть их и найти эту маркировку, а также легко определить, есть ли у вас смесь алюминиевых и медных проводов.

Если провода не видны или маркировка нечеткая, необходимо открыть панель, чтобы найти алюминиевую проводку.

🧰 Провода заземления в панели

Вы должны иметь возможность визуально осмотреть проводку ответвленной цепи в электрической панели.

Если вы испытываете дискомфорт или не имеете опыта работы с электричеством, обратитесь к лицензированному электрику.

Прежде чем открывать электрический щит, установите главный выключатель в положение «Выкл.».

Это убьет электричество во всем вашем доме.

Когда вы снимите внешнюю крышку, вы должны увидеть панель меньшего размера, закрывающую служебный отсек.

Не снимайте крышку сервисного отсека, так как эти провода всегда будут под напряжением.

При выключенном главном выключателе отсек выключателя обесточен.

В отсеке выключателя вы должны увидеть набор клемм заземления.

Это набор винтовых клемм, крепящихся к внутренней части электрической панели.

Заземляющие провода от каждой цепи будут на этих заземляющих наконечниках, а заземляющие провода оголены, без изоляции.

Это упрощает просмотр заземляющих проводов и позволяет определить, из какого металла они сделаны.

Посмотрите на клеммы заземления, и если вы увидите провода серебристого цвета, у вас алюминиевые провода.

Если вы подтвердили, что у вас есть алюминиевые провода, вы должны убедиться, что любая возможная опасность возгорания снижена.

Есть несколько вариантов, но если у вас нет опыта работы с электрикой, лучше обратиться к профессиональному электрику.

🧰 Доказательства проблем с электричеством

Алюминиевый провод, возможно, уже привел к опасным ситуациям в домах с алюминиевой проводкой.

Если вы заметили сгоревшую изоляцию, либо в вашем электрощите, либо на клеммах любого электромонтажного устройства, то ваш алюминиевый провод уже стал очень опасным.

Вам следует немедленно обратиться к лицензированному электрику для ремонта или замены алюминиевого провода.

⚡

Тяжелые нагрузки и утвержденные устройства

В некоторых случаях алюминиевая проводка совершенно безопасна и приемлема для дома.

Наиболее распространен с любыми более крупными электроприборами.

Большинство цепей в доме рассчитаны на 15 ампер.

Почти все электрические устройства, использующие большую силу тока, изготавливаются с точками подключения, безопасными для алюминиевой проводки.

Если у вас есть алюминиевая проводка в цепях с силой тока более 15 ампер, например, электрическая плита или сушилка, это, вероятно, не должно вызывать беспокойства.

Однако вы можете подтвердить, что ваше устройство совместимо с алюминиевой проводкой.

Точки подключения могут иметь маркировку «CU или AL », что указывает на то, что они допускают прокладку либо медной, либо алюминиевой проводки, но если такой маркировки не видно, то следует обратиться к производителю.

⚡

Замена проводов

Мысль о возгорании электрического провода в ваших стенах, возможно, является худшим кошмаром домовладельца.

Обнаружив, что у вас есть алюминиевая проводка, вы можете как можно скорее убрать ее со стен.

Удаление всей алюминиевой проводки и установка новой медной проводки, очевидно, является самым тщательным и лучшим решением.

К сожалению, это предприятие, вероятно, будет таким трудным и дорогим, как вы себе представляете.

Скорее всего, ваши стены и потолки придется разрезать.

По этой причине большинство людей не выбирают этот маршрут, если они уже не делают дорогостоящий ремонт.

Если вы готовы потратить время и деньги, полная замена любых алюминиевых цепей является идеальным решением. В вашем доме это может быть непрактичным решением.

⚡

Медные косички

К счастью, кошмар с возгоранием проводов в стенах нереалистичен.

Алюминиевая проводка сама по себе является прекрасным проводником электричества.

Опасные зоны — это места, где алюминиевая проводка подключена к клемме, которая либо не алюминиевая, либо не может работать с алюминием.

Когда два разнородных металла соединяются в электрическую цепь, точка их соединения часто имеет более высокое электрическое сопротивление, чем остальная часть цепи.

Со временем эта точка может стать опасно горячей, и тогда она становится пожароопасной.

Поскольку точки подключения являются опасными зонами, можно сделать цепь безопасной, просто зафиксировав эти точки.

Таким образом, вместо того, чтобы полностью заменить провода, ваша цель — просто сделать соединения безопасными.

В каждой точке, где используется алюминиевая цепь, вы можете соединить медный провод и использовать этот провод для подключения к устройству, будь то электроприбор, розетка, светильник или выключатели.

Чтобы исключить гальваническую коррозию между двумя разнородными металлами, медный провод должен быть правильно сращен с алюминиевым проводом.

Это процесс, называемый хвостовой операцией.

Сначала отрежьте косичку из медного провода и плоскогубцами скрутите его с алюминиевым проводом.

Для этого процесса не нужно использовать специальный обжимной инструмент.

Затем закройте соединения проволочными гайками.

Однако для предотвращения образования оксида алюминия навинчивающийся соединитель должен быть заполнен антиокислительным гелем.

Его можно приобрести в большинстве магазинов скобяных изделий или электротоваров, а специальные соединители поставляются предварительно заполненными, иногда называемыми соединителями из алюминия или копала.

После того, как вы скрутили провод, наполните гайку антиокислительным гелем, затем закрутите ее в месте соединения.

Для этой цели также используются специальные проволочные гайки, которые поставляются вместе с гелем.

Этот медный пигтейл теперь можно безопасно подключать к устройствам, таким как светильники или выключатели света.

После того, как все соединения алюминиевой цепи были сращены с помощью этого метода косички, опасность была уменьшена.

Хотя почти все автоматические выключатели позволяют использовать алюминий и медь, вам придется использовать тот же метод косички в вашей панели, если ваш выключатель не рассчитан на алюминий.

Иногда бывает сложно просто определить все места, где используется электрическая цепь по всему дому.
