Сколько проводов в hdmi кабеле: Распиновка HDMI кабеля

Содержание

кабели с разъемом HDMI 1.4 и 2.0

Сегодня стандартный кабель HDMI используется для передачи цифрового аудио и видео сигнала одновременно. Благодаря большой пропускной способности протокола, данные не сжимаются, поэтому качество картинки и звука очень высокое, выше, чем при передаче по USB.

Область применения

Кабелями с разъемом HDMI к телевизорам подключают Blu-ray плееры, консоли Play Station и Xbox 360, а также каналов спутникового и кабельного ТВ. Если экран вашего телевизионного приемника поддерживает разрешение 4К, а звук выводится через колонки домашнего кинотеатра, то этот протокол передачи данных – оптимальный вариант.

Конечно, коаксиальные и оптические шнуры тоже обеспечивают высокое качество картинки и звука, но уступают новому протоколу. Изделия DVI имеет сопоставимые параметры передачи видео, но стандартные HDMI проводы имеют существенное преимущество. Они транслируют сразу и аудио и видео ряд. То есть количество проводов подключения как рэковой так и стандартной аппаратуры уменьшается как минимум в два (часто – в пять или шесть) раз.

Основные отличия кабелей HDMI

Как и все в этом мире протоколы передачи данных стремительно развиваются. Сегодня можно купить кабели HDMI 1.4, HDMI 2.0 и многих других версий. Пользователи, не искушенные в технических тонкостях, могут легко запутаться во всех этих цифрах и буквах.

Внесем ясность: индексы растут от 1.0 до 2.1, и обозначают какое-либо революционное изменение, буквы обозначают только расширение уже имеющегося функционала. Например, разница кабелей HDMI 1.4 и 2.0 будет заметна в качестве изображения и звука. В то же время между версиями 1.3, 1.3a и 1.3b различия настолько несущественны, что для потребителя не имеют значения.

Немного истории

Первые версии: 1.0, 1.1, 1.2 и 1.2a

Эволюция мультимедийного интерфейса высокой четкости началась в 2002 г. Спецификация с индексом 1.0 поддерживает только двухканальный звук (165 МГц) и битрейт до 4.9 Гбит/с. Версия 1.1 появилась весной 2004 г.

Этот протокол поддерживал до шести звуковых каналов (для акустики 5.1 на DVD). Летом 2005 года принят стандарт 1.2, в котором добавилась поддержка Super Audio CD, а также началось применение разъемов этого форм-фактора на компьютерах. В декабре того же года появился индекс 1.2a, основные параметры которого коснулись больше производителей: условия сертификации стали строже.

Версия 1.3

HDMI кабель типа 1.3 представляет уже революцию: пропускная способность увеличилась более, чем в два раза – до 340 МГц, а максимальный битрейт вырос до 10,2 Гбит/с. Благодаря этим новшествам, появилась возможность транслировать видео в формате 3D. Заявлена поддержка 10-, 12- и 16-битного цвета (против 8-битного и предыдущих версий). Одновременно, в 2006 году, представлен мини-разъем для портативных устройств.

Впрочем, все эти стандарты быстро устаревают в моральном отношении. Стремительный прогресс мультимедийных бытовых устройств требовал все большей пропускной способности от соединительных компонентов.

Контент постоянно увеличивает требования к скорости передачи данных.

Версия 1.4

В 2009 году потребителям представлен кабель HDMI версия 1.4 с функцией высокоскоростного подключения к интернету. Также эта спецификация позволяет отправить звук с телевизора на ресивер системы домашнего кинотеатра. Если у вас есть приемник телевидения высокой четкости, то вы можете отправить звук на акустическую систему 5.1, минуя относительно слабые динамики телевизора.

Эра кабелей HDMI c Ethernet началась именно с версии 1.4. Дальнейшее развитие индустрии развлечений подарило пользователям стриминговые сервисы, позволяющие смотреть в режиме онлайн фильмы разрешением 4К, или слушать высококачественную музыку формата FLAC и аналогичных ему.

С появлением видеоконтента высокой четкости, казавшаяся запредельной пропускная способность кабелей HDMI 1.4 high speed оказалась недостаточной. При частоте кадров 30 в секунду этот стандарт справлялся, но когда дискредитация видео возросла до 60, фильмы онлайн начали «заикаться». Потребовалось еще более скоростное соединение. Производители готовы исполнить любой каприз потребителей. Лишь бы платили. Гонка за скорость продолжилась.

Версия 2.0

В 2013 году пользователям предложили кабель HDMI 2.0, который справлялся со всеми задачами, какие могли поставить производители видеоконтента высокой четкости. Повышение битрейта до 18 Гбит/с позволило передавать видео 4К со скоростью до 60 кадров в секунду без «заеданий». Для передачи аудио выделили аж 32 (!) канала.

В 2015 году производители приняли еще один стандарт с индексом 2.0a. Этот протокол поддерживает технологию High Dynamic Range. Теперь на картинке обеспечивается высокая детализация одновременно как темных, так и светлых участков.

На сегодня наиболее высокоскоростной HDMI кабель Ethernet имеет индекс 2.1. Этот протокол уже поддерживает революционный видеоформат 8К на частоте до 60 Гц (для 4K доступно 120 Гц). Для коммерческих, промышленных и специализированных аудио-видео систем предусмотрено разрешение до 10К.

Все версии кабелей обратно совместимы. Это значит, что если ваша аппаратура поддерживает протокол 1.3, то к ней подойдут любые кабели, имеющие одноименный индекс или выше (1.4 или 2.0 со всеми буквенными значениями).

Производители предлагают HDMI кабель high speed 2.0 и иных спецификаций длиной 15 метров и более (до 30). Секрет в большем диаметре и качестве материалов. Чем длиннее кабель, тем больше должна быть толщина:

5 м – от 7 мм,
10 м – от 8 мм,
15 м – от 9 мм,
20 м – от 10 мм.

Подобная зависимость прямо отражается и на цене изделия. Чем больше длина (а, следовательно, и толщина), тем дороже шнур.

Из официального заявления HDMI консорциума следует, что по кабелю можно гарантировано передать сигнал высокой четкости без потерь на расстояние до 10 метров. На большие дистанции гарантия не распространяется. Но данное ограничение не относится к волоконно-оптическим линиям. «Оптика» способна передать сигнал на дистанцию до 300 метров.

Типы HDMI кабелей

На полках магазинов можно встретить самые разные провода для мультимедиа интерфейса высокой четкости. Различаются размеры наконечников. На некоторых изделиях красуются надписи кабель HDMI high speed или Standard. Как не запутаться в этом разнообразии? Рассмотрим эту «кухню» подробнее.

Standard, High speed или…

Надписи на изделиях дублируют информацию о версиях HDMI кабелей, хотя не так детально как цифровые индексы. Например, если на упаковке красуется маркировка Standard, значит, проводник имеет пропускную способность, соответствующую версиям от 1.0 до 1.3.

Надпись Standard with Ethernet указывает, что кабель пригоден, чтобы подключать к сети два и более цифровых устройств. Необходимое условие – все подключаемые девайсы должны поддерживать сетевую функцию.

Обозначение Automotive показывает, что изделие предназначено для обустройства бортовых видеосистем в автомобилях.

Особые условия предъявляются к защите от интерферренций, вибрации и неблагоприятных погодных факторов.

Высокоскоростные кабели HDMI обозначаются надписью High speed. Пропускная способность соответствует версиям 1.3 и 1.4. Поддерживаются форматы изображений 4K и 3D, а также технология Deep Color. Эти шнуры можно использовать для подключения Blu-ray проигрывателей.

Если на упаковке написано «Кабель HDMI high speed Ethernet», значит, это изделие версии 1.4 или выше. С его помощью можно принимать потоковую музыку и видео из интернета.

Разъемы

Сегодня производители предлагают HDMI кабели с четырьмя типами слотов. Стандартный имеет обозначение A, именно он встречается в ТВ приемниках, системах ДК, ноутбуках и десктопах. В портативных устройствах (планшеты, КПК, камкордеры) часто применяется тип C. Для портативных устройств также используется микро, который обозначается литерой D. Форм-фактор E используется для обустройства бортовых систем автомобилей.

Для соединения различных типов аппаратуры (например, рэковой и портативной) выпускаются кабели с разными разъемами на двух сторонах. При покупке соединительных проводов следует уточнить, какие типы гнезд установлены на подключаемых девайсах. Альтернативный вариант – использовать адаптеры.

Устройство кабеля

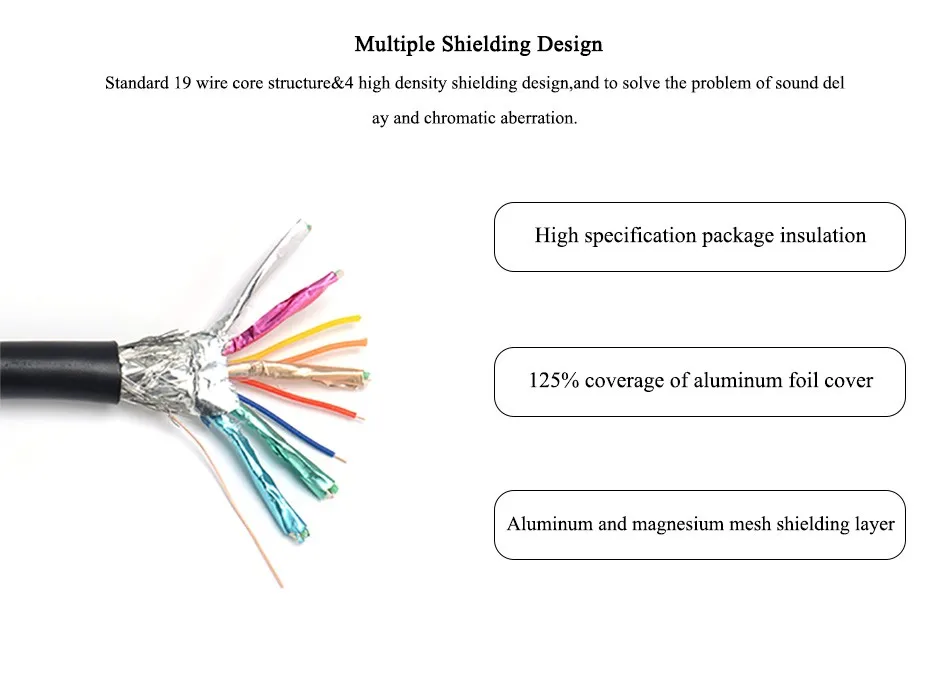

HDMI кабели v 1.4, как и другие версии, имеют 19 жил в полиэтиленовой изоляции, 15 из которых собраны в пять пучков по три провода. Еще четыре жилы идут отдельно. Каждый пучок проводов упакован в экранирующую фольгу и покрыт изоляцией. Сверху весь жгут закрыт слоем изоляции, а затем и экраном из фольги и четырехслойной металлической оплетки. Это нужно, чтобы защитить сигнал от помех.

Наружная оболочка выполнена из ПВХ, на дорогих моделях – из нейлона. Некоторые кабели оснащены ферритовыми кольцами, которые устраняют высокочастотные помехи. Как правило, сечение круглое, иногда провода изготавливаются плоскими, чтобы облегчить прокладку.

Какой тип кабеля HDMI выбрать для подключения различных устройств?

Чтобы передать сигнал на телевизор с разрешением экрана HD Ready и частотой обновления до 120 Гц, можно купить кабели HDMI любой версии. Их пропускной способности достаточно. При частоте выше 120 Гц, требуется версия от 1.2. Для телевизоров с разрешением Full HD картина похожа, но для частоты 120 Гц и выше нужен стандарт от 1.3.

Для передачи картинки разрешением 2К требуется кабель версии от 1.3 (для 30 Гц), от 1.4 (60 и 75 Гц) и от 2.0 (120 Гц и выше). Популярный стандарт 4К требует подключения по кабелю v 2.0 (при частоте 60 Гц). Передача картинки Ultra HD с частотой 75 Гц и выше осуществляется только по шнурам версии 2.1. Аналогичные требования и для изображений 5К.

Если вы желаете подключить к компьютеру телевизор, особых требований к кабелю не предъявляется. Главное, чтобы видеокарта ПК поддерживала разрешение для телевизионного экрана. Некоторые карты не имеют такой функции.

При подключении телевизора к смартфону, например, чтобы посмотреть фотографии на большом экране, нужен кабель под разные разъемы. На ТВ приемнике будет стандартное гнездо type A, а на телефоне – type C или D. Если такого кабеля нет, потребуется переходник.

ЧИТАТЬ ДРУГИЕ СТАТЬИ

Поделитесь статьей с друзьями

Отличия кабелей HDMI — на что обращать внимание при покупке

Кабели HDMI: чем они отличаются?

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 07.09.2022

Не все кабели HDMI одинаковы. Помимо разных стандартов, между кабелями есть некоторые другие различия. После покупки нового телевизора Ultra HD возникает вопрос, какой кабель HDMI позволит получить желаемое качество. Мы объясняем их различия и на что надо обращать внимание при покупке кабеля.

Содержание:

Что такое HDMI?
В чем технические отличия кабелей HDMI?
На что следует обратить внимание при покупке?
Заключение

Что такое HDMI?

HDMI расшифровывается как High Definition Multimedia Interface и представляет собой интерфейс, который разрабатывается с 2002 года для цифровой передачи изображения и звука. Например, вы можете подключить проигрыватель Blu-Ray или игровую консоль напрямую к телевизору через HDMI, чтобы одновременно отображать изображение и звук.

HDMI кабели могут предложить следующие преимущества для подключаемых ими устройств:

отменное качество цифрового сигнала;
лучшее качество изображения;
прекрасное качество звука, в том числе, объемный мультиканальный звук;
обратная связь между устройствами;
возможность подключения к различным электронным устройствам компьютера.

В чем технические отличия кабелей HDMI?

Текущая версия HDMI — 2.1, однако в соответствии с лицензионным соглашением продукты HDMI больше не могут быть отмечены номерами версий. Имена теперь называются «HDMI Standard», «HDMI High Speed», «HDMI Premium High Speed» и, в последней версии, «HDMI Ultra High Speed». Будь то Full HD или HDMI 2.0 — наша таблица поможет вам понять различия между отдельными кабелями HDMI и стандартами HDMI:

Название	Версия	Скорость	Разрешение	Цветовые форматы	Дополнения	Новые функции
HDMI Standard	1.0	3,96 Гби/с	1080p при 60 Гц	RGB и YCbCr по 8 бит каждый	8 каналов (PCM, MPEG, Dolby Digital, DTS)
	1.1	3,96 Гбит/с	1080p при 60 Гц	RGB и YCbCr по 8 бит каждый	DVD аудио
	1. 2	до 7,92 Гбит/с	1080p при 60 Гц	RGB и YCbCr по 8 бит каждый	SACD	CEC (с версии 1.2a)
HDMI High Speed	1.3	8.16 Гбит/с	1440p при 60 Гц	RGB и YCbCr с 10/12/16 бит каждый, цветовое пространство xvYCC	Dolby Digital Plus, True HD, dts-HD	Lipsync, Deep Color
	1.4	8.16 Гбит/с	4096 × 2160p при 24 Гц 3840 × 2160p при 30 Гц 2560 × 1600p при 60 Гц 1920 x 1080p при 120 Гц	Цветовое пространство SYCC-601 Цветовое пространство Adobe RGB Цветовое пространство Adobe YCC-601	Обратный аудиоканал (ARC)	Канал HDMI Ethernet (HEC)
HDMI Premium High Speed	2.0	14,4 Гбит/с	3840 × 2160p при 60 Гц 1920 × 1080p при 48 Гц (3D)	Цветовое пространство ITU-R BT. 2020	До 32 каналов, Dolby Atmos, eARC (с версии 2.0b)	HDR (с версии 2.0a)
HDMI Ultra High Speed	2.1	42⅔ Гбит/с	7680 × 4320p при 60 Гц 3840 × 2160p при 120 Гц (3D)	RGB с 14-битной субдискретизацией каждого цвета YCbCr 4: 2: 0 Сжатие видео DSC 1.2	DTS: X	HDR 10, Dolby Vision

Таким образом, в зависимости от скорости передачи вы должны использовать следующие варианты HDMI для передачи HD до 8K:

HDMI Standard: поддерживает скорость передачи до 7,92 Гбит в секунду (Гбит/с), что является достаточным для передачи сигнала высокой четкости (1080p) при 60 Гц — т.е. Full HD.
HDMI High Speed: поддерживает скорость передачи до 8,16 Гбит / с и поддерживает 4K, 3D или Deep Color
HDMI Premium High Speed: поддерживает передачу со скоростью до 14,4 Гбит/с для 4K при 60 Гц. Этот стандарт также гарантирует, что необходимая для этого полоса пропускания действительно доступна.
HDMI Ultra High Speed: максимальная пропускная способность 48 Гбит/с. Это позволяет передавать 8K с частотой 60 Гц и 4K с частотой повторения 120 Гц.

Помимо технических характеристик, существуют разные типы разъемов для кабелей HDMI. Стандартной вилкой является разъем типа А. Чаще всего именно их вы можете найти на всех развлекательных устройствах или ноутбуках. Кроме того, есть тип C (mini-HDMI) и тип D (micro-HDMI). Подобно USB-штекерам, эти разъемы меньше стандартного.

На что следует обратить внимание при покупке?

При покупке кабеля сначала следует сравнить его технические возможности и подумать, какой кабель HDMI наиболее подходит для ваших целей. Наша таблица выше поможет вам в этом. Если вам нужен кабель HDMI для Ultra HD, Deep Color и Dolby Vision, вряд ли имеет смысл покупать старый, более дешевый стандартный кабель HDMI. В этом случае вам следует приобрести сверхвысокоскоростной кабель HDMI или, по крайней мере, кабель с HDMI 2.0 или выше. Помимо названия кабеля при покупке важны следующие моменты:

Выберите оптимальную длину: более длинные кабели, во-первых, дороже, а во-вторых, отрицательно сказываются на качестве.
Найдите подходящий тип разъема: HDMI Type A является стандартом для телевизоров и консолей. А например, для смартфонов нужен тип D.
Цена сертифицированного кабеля влияет только на материалы и срок службы: кабели HDMI передают цифровые видео- и аудиоданные по так называемой технологии TMDS . Здесь две версии одного и того же потока данных отправляются по разным проводам. Таким образом можно эффективно устранить ошибки или сбои передачи. Результатом этого метода является то, что в конце передачи сигнала не принимается либо идеальный сигнал, либо сигнал вообще отсутствует. По качеству изображения между ними нет никаких отличий.
Качество изготовления: есть, конечно, отличия HDMI-кабелей в качестве обработки. В частности, переход от вилки к жгуту проводов часто является слабым местом многих дешевых кабелей, так что обрывы кабеля или другие дефекты возникают после нескольких «перегибов». Плохое экранирование может привести к тому, что сигнал будет подвержен влиянию внешних источников помех (например, линий электропередач). В худшем случае это может привести к полному отказу изображения или появлению на экране видимых артефактов в виде белых пикселей.

Заключение

Цена на дорогие кабели HDMI не обязательно ничем не обоснована. Качество изображения одинаково для всех кабелей, но те, кому нужны особо прочные кабели для скрытого монтажа или использования вне помещений, платят больше.

Если стоит выбор, где купить кабели HDMI, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Автор статьи

Дмитрий Стрешнев

Специалист по сетевому оборудованию

Рекомендуемые статьи

Детекторы движения — все, что вам нужно знать!

April

2022

Там, где свет включается автоматически, за этим обычно стоит датчик движения. Эти датчики также помогают нам в интеллектуальном и безопасном освещении на открытых и закрытых пространствах. Но какие есть виды детекторов движения и как они работают?

Открыть

Современный телефонный кабель

October

2013

Современный телефонный кабель – это витая пара медных проводников, надежно изолированная и защищенная от внешних воздействий прочной оболочкой.

Открыть

Что такое термоусадочные трубки?

May

2021

Термоусадочные трубки являются важным защитным и организационным продуктом, используемым в различных электрических сетях и сетях передачи данных. Давайте рассмотрим, что это такое и для чего используется?

Открыть

Электроустановочные изделия Ecoplast серии LK 45 и LK 60

November

2016

Краткое содержание:

Серия LK 45
Серия LK 60

Статья ознакомит вас с электроустановочными изделиями Ecoplast серий LK 45 и LK 60.

Открыть

Кабели для видеонаблюдения и систем сигнализации

November

2015

Краткое содержание:

Системы видеонаблюдения
Системы пожарной и охранной сигнализации

Из статьи вы узнаете о кабелях для систем видеонаблюдения, пожарных и охранных сигнализаций.

Открыть

Серии розеток и выключателей Legrand

June

2015

Полезные советы, плюсы серий Legrand и легкое руководство по установке.

Открыть

Рекомендуемые товары

Кабель HDMI Cablexpert CCP-HDMI8K-1.5M, 1.5м, v2.1, 8K, 19M/19M, черный, позол.разъемы, экран, пакет

Артикул: CCP-HDMI8K-1.5M

Цена: 657,44 ₽

От 25 000 ₽ 608,74 ₽

От 100 000 ₽ 560,04 ₽

Кабель HDMI Cablexpert CC-HDMI4-6, 1. 8м, v2.0, 19M/19M, черный, позол.разъемы, экран, пакет

Кабель HDMI Cablexpert CC-HDMI4-6, 1.8м, v2.0, 19M/19M, черный, позол.разъемы, экран, пакет

Артикул: CC-HDMI4-6

Цена: 190,19 ₽

От 25 000 ₽ 176,10 ₽

От 100 000 ₽ 162,01 ₽

Кабель HDMI Гарнизон GCC-HDMI-1.8M, 1.8м, v1.4, M/M, черный, пакет

Артикул: GCC-HDMI-1.8M

Цена: 126,18 ₽

От 25 000 ₽ 116,84 ₽

От 100 000 ₽ 107,49 ₽

Что такое HDMI кабель и зачем он нужен? — Статья из Блога 1-TECH

Отзывы (5)
Оцените эту статью:

В наше высокотехнологичное время достаточно часто попадаются люди, которые мало что знают про кабель HDMI, зачем и для чего он нужен. Но некоторые только так думают, что они знают всё. Потому постараемся самым понятным образом заполнить эти пробелы.

Для начала пару слов о том, откуда пришла эта аббревиатура и кто её создал.

В сравнении DVI-D (сверху) HDMI (снизу)

Штекер HDMI тип А

В самом начале 21-го века группа производителей электроники, среди которых такие известные бренды как Sony, Panasonic, Hitachi и Philips и др., приняла решение усовершенствовать, передовой на то время, профессиональный цифровой интерфейс разъема DVI.

Это затевалось специально для переносных и компактных устройств (таких, как ноутбуки и т.п.) и ставилась цель — совместить в одном разъёме сигналы видео изображения HDTV и звука высокого качества, а так же HDCP протокол защиты от пиратского копирования. Так в 2002 году был создан первый разъем HDMI типа А, который мы можем встретить почти во всей современной технике.

С течением времени соединительный аудио-видео кабель HDMI постоянно «прокачивается» и его набор передаваемых сигналов уже пополнился такими как передача сигналов Fast Ethernet 100 Мбит/с, протокол дистанционного управления оборудованием CEC, несжатое аудио DTS-HD Master Audio и Dolby True HD, технологию обратного звукового потока ARC и все режимы 3D видео. Главное им пользуются для соединения аудио-видео аппаратуры новых поколений.

На сегодняшний день самая актуальная версия интерфейса – это HDMI v2.0 в которой удалось организовать передачу высокоскоростных видеосигналов 4K (3840×2160 при 50/60 Гц) UltraHD, потоковое аудио до 32 каналов при частоте до 1536 кГц, динамическая синхронизация изображения и звука Lipsync, возможность отображения на дисплеях 21:9 и другие «ништяки».

Стоит упомянуть, что кабель версии 2.1 и 2. 0 будет адекватно работать со всеми предыдущими версиями HDMI и 1.4 и 1.3 и т.д.

Так же кабель HDMI имеет ограничения по длине. Стандартная максимальная длина для шнура HDMI штекер-штекер (папа-папа) c медными проводниками составляет 5 метров, но при использовании посеребренных проводников это расстояние можно увеличить вдвое и более. В нашем ассортименте есть кабели HDMI серии XL с длинами 15 и 20 метров версии 2.0 с гарантированной передачей UltraHD 4K.

miniHDMI тип С

microHDMI тип D

Для удобного подключения разной аппаратуры были разработаны более компактные варианты коннекторов. Для планшетов, видео и фото камер чаще используют (тип С) mini-HDMI. А для более миниатюрной техники – (тип D) micro-HDMI.

Таблица эволюции версий интерфейса HDMI наполнения дополнительными сигналами
Version 1 1. 1 1.2-1.2b 1.3-1.3a 1.4-1.4b 2.0-2.0b 2.1
Full HD Blu-ray Disc and HD DVD video ∗ ∗ ∗ ∗ ∗ ∗ ∗
Consumer Electronic Control (CEC) ∗ ∗ ∗ ∗ ∗ ∗ ∗
DVD-Audio ∗ ∗ ∗ ∗ ∗ ∗
Super Audio CD (DSD) ∗ ∗ ∗ ∗ ∗
Auto lip-sync ∗ ∗ ∗ ∗
Dolby TrueHD / DTS-HD Master Audio bitstream capable ∗ ∗ ∗ ∗
Updated list of CEC commands ∗ ∗ ∗ ∗
3D video ∗ ∗ ∗
Ethernet channel (100 Mbit/s) ∗ ∗ ∗
Audio return channel (ARC) ∗ ∗ ∗
4 audio streams ∗ ∗
2 video streams (Dual View) ∗ ∗
Hybrid Log-Gamma (HLG) HDR OETF ∗ ∗
Static HDR (HDR static metadata) ∗ ∗
Dynamic HDR (HDR dynamic metadata) ∗
Enhanced Audio Return Channel (eARC) ∗
Variable Refresh Rate (VRR) ∗
Quick Media Switching (QMS) ∗
Quick Frame Transport (QFT) ∗
Auto Low Lantency Mode (ALLM) ∗
VESA DSC 1. 2a ∗
Обратите внимание, что с каждой новой версией HDMI в него помещали всё больше дополнительных сигналов. На сегодняшний день самая лучшая и полная версия — 2.1, позволяющая передавать видео в разрешении 8К — 4320p.
Почему дёшево не значит лучше?
При выборе кабеля не верно будет руководствоваться только лишь критерием его стоимости, так как в дешёвых изделиях производители используют:
— более дешёвые проводники из более бюджетных материалов и металлов;
— с меньшим сечением;
— низкое экранирование.
Ну и скорее всего они при огромных объемах не тратились на тестирование своей готовой продукции. Потому подключая ноутбук или компьютер недорогим кабелем HDMI длиной более 5 метров, вероятнее всего передаваемого сигнала на другом конце может не быть. Поэтому профессиональные кабели всегда стоят дороже.
Такие кабели мы не рекомендуем никому, как говорит народная поговорка:
«Радость от сэкономленных денег длится намного короче разочарования от неработающего кабеля».

В следующих статьях мы рассмотрим, как выбрать лучший кабель HDMI, как и чем удлинить сигнал HDMI если это необходимо.
HDMI to Cat 5/6: какие решения лучше: 1- или 2-проводные?
ОСОБАЯ ТЕМА CE PRO: > Моторизованные шторы
ГЛАВНАЯ ИСТОРИЯ
Массачусетс идентифицирует 11 токсичных химических веществ, используемых в качестве антипиренов в моторизованных шторах, и запрещает их использование. Последуют ли другие государства?
ПОСЛЕДНИЕ МОТОРИЗОВАННЫЕ ШТОРЫ
Посмотреть все моторизованные шторы
РЕСУРСЫ
Загрузите копию нашего нового исследовательского отчета и узнайте, как другие интеграционные фирмы используют моторизованные шторы для развития своего бизнеса.
Загрузить сейчас
ПРЕДСТАВЛЕНО
14 мая 2012 г.
Переход от экстравагантного кабеля HDMI к Cat 5/6 кажется довольно невероятным. Джефф Боккаччо объясняет, как можно надежно осуществить этот переход.
Джефф Боккаччо
Переход от экстравагантного кабеля HDMI к Cat 5/6 кажется невероятным. Джефф Боккаччо объясняет, как можно надежно осуществить этот переход.
Статья:
14 мая 2012 г.
Переход от очень экстравагантного кабеля HDMI к Cat 5 или 6 кажется довольно невероятным. Итак, как это может работать и работать надежно?
Cat 5 и Cat 6 имеют два специальных атрибута, которые делают это возможным. Во-первых, видео HDMI является дифференциальным и лучше всего работает с топологией витой пары. Во-вторых, кабель категории использует тот же импеданс 100 Ом, что и HDMI.
Но это не объясняет, как мы обеспечиваем целостность кабелей DDC, CEC, HotPlug, Voltage и A/V более низкой категории, не так ли?
Разъемы HDMI имеют 19 контактов/19 проводов — как сделать так, чтобы 19 проводов сократились до одного или двух кабелей категории, в каждом из которых всего восемь проводов? Прогоним числа.
Характеристики кабеля HDMI:
4 витых пары для поддержки видео (всего 8 проводов)
Площадки для каждой пары (всего 4)
Мощность (1)
Горячее подключение (1)
DDC (I2C) для EDID и HDCP (2)
Заземление для DDC (1)
ЦИК (1)
Сложите и получите 18, а не 19 проводов. Нам нужно всего 18 проводов, чтобы успешно передать всю оболочку HDMI без Ethernet, что по-прежнему оставляет нам дефицит двух проводов.
Новости HDMI
Проверьте свои знания по поиску и устранению неисправностей HDMI
Более пристальный взгляд под оболочкой HDMI
Cat 568A или B: что подходит для HDMI?
Является ли ваш балун HDMI действительно балуном?
Все новости HDMI
В большинстве случаев все пять заземлений становятся одним общим заземлением, когда они входят и выходят из большинства электроники HDMI, что экономит нам четыре провода. Только одна загвоздка: огромное количество заземления (экрана), включенного в стандартный кабель HDMI, обеспечивает огромную помехозащищенность от переменного тока и намного большую токовую способность, чем один провод, обычно используемый ATD (альтернативными устройствами передачи). Некоторые продукты слабы в этой области, поскольку используют оставшиеся два провода в качестве Com-порта (IR или RS232), ограничивая обратный ток заземления.
Мы рассмотрели три попытки, которые успешно выполнили решение категории HDMI, и общим для всех трех систем является некоторая форма выравнивания для восстановления высокочастотных данных. Это теряется на расстоянии и используется почти всеми.
Кабельные решения для двухпроводной категории
Плюсы:
Назначение проводов для каждого канала
Нет сложного процесса преобразования
Расширенная частотная характеристика для приложений Rev 1.4 (3D, Deep Color)
Одиночный блок питания
Исправление недостатков кабеля, таких как перетактирование и ошибки DDC
Повышенная надежность
Улучшенное управление питанием
Дешевле
Минусы:
Используются кабели двух категорий
Ограничено на дополнительные функции, такие как ИК и RS232
Уязвимость к электромагнитным помехам
В двухпроводной системе все просто. Наличие проводов, необходимых для передачи данных HDMI, обеспечивает надежное соединение при условии, что включены необходимые инженерные и контрмеры.
Кабельные решения категории One-Wire — многозадачные
Плюсы:
Расширенная частотная характеристика для приложений Rev 1.4 (3D, Deep Color)
Исправление недостатков кабеля, таких как перетактирование и ошибки DDC
Повышенная надежность
Улучшенное управление питанием
Минусы:
Ограничение расстояния до 100 футов
Ограничено на дополнительные функции, такие как ИК и RS232
Требуется два блока питания
Уязвимость к электромагнитным помехам
Дороже
Сокращение этого числа до кабеля одной категории становится более сложным. Один из методов заключается в объединении всех данных сигнала путем многозадачности каждого провода с одновременным добавлением необходимых контрмер для дефектов кабеля, которые были обнаружены с момента первого развертывания ATD. Второй способ — радикально преобразовать все данные сигнала HDMI, а затем восстановить их обратно в HDMI.
Объединение всех данных сигнала имеет свои преимущества. С более новыми наборами микросхем частотная характеристика, напряжение питания, целостность DDC (EDID и HDCP) и временная коррекция могут быть скорректированы, поддерживая очень надежный транспортный механизм.
Реконструкция кабелей категории One-Wire
Плюсы:
Расширенная частотная характеристика для приложений Rev 1.4 (3D, Deep Color)
Дополнительные функции
Большие расстояния
Улучшенное управление питанием
Минусы:
Повышенные риски при использовании двух операционных систем
Требуется два блока питания
Энергоемкий и может перегреться
Дороже
Уязвимость к электромагнитным помехам
Реконструкция тоже имеет свои плюсы и минусы. Мысль о том, чтобы снести весь интерфейс только для того, чтобы восстановить его на дисплее, может быть сомнительной. Тем не менее, у них есть некоторые дополнительные функции и впечатляющие заявления о расстоянии. Но теперь, помимо HDMI, мы понятия не имеем, как работают эти новые системы, и не знаем всех их особенностей.
Ни одна из этих систем не устраняет проблемы с помехами переменного тока, с которыми сталкивались практически все. Кабель экранированной категории устранит большую часть помех переменного тока, если у пользователя есть ATD, который поддерживает подключение экрана через гнездо RJ45.
Идеальной системы не существует. Некоторые работают, а другие нет. Как двухпроводные, так и однопроводные решения обеспечивают более высокую надежность, чем системы категорий прошлого.
ОБ АВТОРЕ
Подписаться
Джефф Боккаччо:

Технология HDMI Включает:
HDMI — основы версии HDMI разъемы HDMI Распиновка/контактные соединения Кабели HDMI USB C к HDMI HDMI и DVI Переключатель HDMI, разветвитель и матрица — отличия Удлинители HDMI Повторители HDMI Основные продукты HDMI
Существует пять типов разъемов HDMI. Хотя основной тип, используемый в телевизорах и другом домашнем AV-оборудовании, является наиболее широко используемым и, вероятно, самым надежным, существуют и другие типы для других приложений.
Наиболее распространенным разъемом HDMI является разъем типа A, и наряду с типом B они были выпущены с первоначальным стандартом. С тех пор были введены другие типы для удовлетворения конкретных потребностей.
Система HDMI и соответствующие разъемы и провода обеспечивают высокоскоростную передачу высококачественных и широкополосных AV-сигналов, а также обеспечивают другие связанные возможности. Разъемы управляемы, оставаясь при этом прочными и надежными.
Во многих отношениях некоторые разъемы HDMI очень похожи на разъемы USB. Однако есть различия в размерах и, в частности, в количестве проводов в кабеле и разъеме. Разъемы и кабели HDMI имеют 19 проводов/подключений, и это значительно больше, чем у разъема USB.
Разъем HDMI типа A на задней панели телевизора
Типы разъемов HDMI
Различные типы разъемов HDMI остались неизменными после их появления. Это позволило поддерживать обратную совместимость на протяжении всего срока действия стандарта.
За исключением двухканального разъема типа B, все они имеют 19 контактов, что позволяет использовать стандарт для всех типов разъемов.
Ввиду разных размеров, разные разъемы HDMI, как правило, используются на разных типах оборудования.
Краткое описание различных типов разъемов HDMI приведено ниже:
Разъем HDMI типа A: Этот разъем был выпущен с исходным стандартом и с тех пор является основой стандарта HDMI. Разъем типа A является наиболее знакомым пользователям аудио-видео оборудования, и он встречается на огромном количестве предметов, таких как телевизоры, DVD-плееры, спутниковые приставки, рекордеры, игровые приставки и многие другие предметы. Там, где пространство не является проблемой, идеально подходит разъем HDMI типа A, поскольку он является самым прочным.
Вилка или штыревой разъем имеет внешние размеры 13,9 мм × 4,45 мм, а розетка или гнездовой разъем имеет внутренние размеры 14 мм × 4,55 мм.
Схема разъема HDMI типа A Имеется 19 контактов, а пропускная способность позволяет поддерживать все режимы SDTV, EDTV, HDTV, UHD и 4K. Этот тип разъема электрически совместим с одноканальным DVI-D.
Штыревая версия разъема HDMI типа A широко доступна в виде готовых проводов, а также разъемов для самостоятельной сборки. Многие из женских версий также доступны для включения в AV-оборудование. Выбор хороший, поэтому можно выбрать тот, который подходит по размеру, формату и спецификации.
Разъем HDMI типа B: Этот тип разъема HDMI также был выпущен с исходным стандартом в 2002 году и предназначен для передачи двухканального видео DVD-I. Этот разъем никогда не использовался в продуктах, потому что с введением HDMI 1. 3 скорость одиночного канала превысила скорость старого двойного канала. Поскольку соединитель больше стандартного одноканального типа, для его использования не было причин. Однако он по-прежнему остается в пределах спецификации.
Этот тип разъема HDMI имеет размеры 21,2 мм × 4,45 мм и имеет 29 контактов, поддерживающих шесть дифференциальных пар вместо трех.
Разъем HDMI типа C — разъем Mini-HDMI: Это разъем mini-HDMI, он меньше разъема типа A, имеет размеры 10,42 мм × 2,42 мм, но сохраняет 19-контактную конфигурацию. Мини-HDMI сохраняет все функциональные возможности более крупного HDMI типа A, но его разъем намного меньше.
Мини-разъем HDMI был представлен в HDMI версии 1.3, поскольку стандарт HDMI получил более широкое распространение и была признана необходимость в разъеме меньшего размера.
Мини-разъем HDMI Имеются отличия в конфигурации подключения разъема mini-HDMI: все положительные сигналы дифференциальных пар меняются местами с соответствующим им экраном, DDC/CEC Ground назначен на контакт 13 вместо контакта 17, CEC назначен на контакт 14 вместо контакта контакт 13, а зарезервированный контакт 17 вместо контакта 14.
Разъем HDMI типа C можно подключить к разъему типа A, но для этого требуется кабель типа A-тип C или адаптер.
Разъемы mini-HDMI широко используются во многих портативных устройствах. Некоторые примеры включают: камеры DSLR, видеокамеры, большие планшеты, спутниковые навигационные системы и тому подобное.
Разъем HDMI типа D — разъем micro-HDMI: Размер разъема HDMI типа D очень похож на разъем micro-USB, поэтому тип D часто называют разъемом micro-HDMI.
Разъем микро-HDMI Размеры составляют всего 6,4 мм × 2,8 мм, и в этих пределах микро-HDMI сохраняет 19контакты других разъемов, хотя назначение контактов отличается. Разъем micro-HDMI был представлен в HDMI версии 1.4. Он был разработан специально для подключения аудио-видео в небольших и портативных устройствах, таких как мобильные телефоны.
Разъем HDMI типа E: Разъем HDMI типа E предназначен для автомобильных приложений. Этот разъем был представлен в HDMI версии 1. 4. №
Для предотвращения ослабления вибрации в нем имеется фиксирующий язычок, а также кожух, препятствующий проникновению грязи и влаги. Кроме того, доступен релейный разъем для подключения стандартных потребительских кабелей к автомобильным и обеспечения интерфейса с потребительскими AV-устройствами, что происходит все чаще.
Гнездовой и штекерный разъемы HDMI
Существует соглашение о разъемах, согласно которому источник питания, данных, звука и т. д. имеет гнездовой разъем, а элемент, принимающий питание, аудио и т. д., — штыревой. Причина этого в том, что штырьки разъема-розетки по самой природе разъема-розетки защищены и не могут быть подвержены короткому замыканию из-за случайного короткого замыкания внешним металлическим предметом.
Однако многие современные разъемы также имеют защищенные штыревые области, что снижает вероятность короткого замыкания.
Соответственно, гнездовые разъемы HDMI обычно встроены в оба статических устройства на обоих концах соединения, например. телевизор или дисплей, а также компьютер, DVD и т. д. Другими словами, гнездовые разъемы HDMI присутствуют на устройстве-источнике сигнала и принимающем устройстве. Затем к обоим концам соединительных кабелей подключаются штекерные разъемы HDMI.
Частично это связано с тем, что многие коммуникации происходят в обоих направлениях, и поэтому, даже если одно из них может быть источником сигнала как таковое, принимающее устройство по-прежнему отправляет сигналы и другие данные. В результате разумно принять стратегию, согласно которой устройства имеют гнездовые разъемы, а кабели — штекерные разъемы HDMI.
Обычно гнездовые разъемы HDMI утоплены в корпусе различных устройств, но даже в этом случае их легче повредить из-за деформации, иногда возникающей случайно, если кабели вытянуты в неправильном направлении и т. д. В результате гнездовые разъемы HDMI, как правило, чаще продаются в качестве сменных разъемов!
Даже если штыревые разъемы на кабеле повреждены на более коротких кабелях HDMI, производимых в промышленных масштабах, сложность их замены и стоимость разъема по сравнению с новым кабелем HDMI означают, что новый кабель HDMI следует покупать, а не пытаться ремонтировать. .
Прямые и угловые разъемы HDMI
Наиболее очевидным форматом разъема является такой, при котором при подключении к розетке кабель от свободного разъема выходит наружу из соединения. Это подходит для большинства приложений, но может потребоваться некоторое пространство для изгиба кабеля в нужном направлении.
В некоторых случаях может потребоваться очень крутой изгиб. Этот изгиб может быть слишком резким, чтобы его можно было использовать с кабелем HDMI. Это может привести к чрезмерной нагрузке на разъем HDMI и кабель.
Угловые разъемы HDMI очень удобны, когда оборудование может располагаться близко к стене или панели внутри шкафа и т. д. Кабель, выходящий из разъема, будет проходить вдоль оборудования и не требует очень крутого изгиба, чтобы его можно было разместить внутри доступное пространство.
Если кабель HDMI с прямоугольным разъемом недоступен, можно использовать прямоугольные адаптеры. Как правило, их не следует использовать без необходимости, поскольку они добавляют дополнительное соединение к кабелю и не будут такими надежными, как один разъем HDMI, но, тем не менее, они решают проблему и могут использоваться в течение короткого времени.
Переходники разъема HDMI
Существует множество кабелей, позволяющих подключать разъемы HDMI типа A к интерфейсам mini-HDMI или microHDMI. Эти кабели широко доступны и смогут обеспечить все возможности HDMI в соответствии с возможностями обоих концов линии связи.
Набор адаптеров разъема HDMI
Эти кабели очень полезны, поскольку они не требуют использования адаптера разъема HDMI, и в любом случае требуется кабель для соединения двух элементов вместе.
В некоторых случаях может потребоваться адаптер разъема. Особенно полезно иметь набор адаптеров HDMI для подключения типа A к разъемам mini-HDMI или micro-HDMI при настройке систем, когда подходящие кабели могут быть недоступны.
Разнообразие разъемов HDMI гарантирует, что стандарт HDMI можно успешно использовать во многих различных областях, и они могут удовлетворить требования пользователей множества различных приложений, для которых используется HDMI.
Другие аудио-видео темы:
HDMI СКАРТ Громкоговоритель Наушники и наушники микрофоны УКВ FM-радио RDS-данные Цифровое радио DVB-телевидение
Возврат в меню Аудио/Видео. . .
Все, что вам нужно знать о кабелях HDMI
Стандарт HDMI был разработан для эффективной передачи цифрового HD-видео и цифрового многоканального аудио по одному кабелю. 9Кабель HDMI 0003 был разработан в 2000 году в лаборатории Silicon Image и быстро стал одним из наиболее широко используемых мультимедийных интерфейсов в домашнем хозяйстве и в промышленности.
В этой статье вы узнаете:
Для чего предназначен кабель HDMI;
Что такое стандарт HDMI;
Версии кабелей HDMI;
Типы кабелей HDMI;
Типы и диаметры жил кабеля HDMI.
Для чего нужен кабель HDMI?
Благодаря интерфейсу HDMI можно передавать несжатый цифровой сигнал и управляющие данные, а также можно подключать устройства , совместимые с HDMI. Кабели HDMI теперь используются для подключения планшетов и смартфонов, ПК, телевизоров, фотоаппаратов и видеомагнитофонов, видеокарт, проигрывателей Blu-ray, игровых консолей, SAT-ресиверов и других устройств, основанных на передаче высококачественных аудио- и видеосигналов.
Какой стандарт HDMI?
За прошедшие годы многие версии HDMI были разработаны. На сегодняшний день существует более шести стандартов HDMI — от 1.0 до 2.1, которые делятся на первое и второе поколение. Разработка этого типа кабеля была естественным ответом на изменение возможностей, параметров и функций устройств, используемых для записи, воспроизведения и отображения цифрового контента.
HDMI 1.0
Первый стандарт HDMI , появившийся на рынке, имел версию 1.0. Он предлагал очень ограниченные (с точки зрения действующих стандартов) параметры передачи, такие как:
Максимальное разрешение HDMI: 1920 × 1200p60,
глубина цвета: 24 бит,
максимальная частота пикселей: 165 МГц,
максимальная пропускная способность TMDS: 4,95 Гбит/с.
HDMI 1.0 не поддерживает многие текущие стандарты и функции, включая DVD-Audio, канал Ethernet, разрешение 3D и 4K и совместимость с Dolby TrueHD.
HDMI 1.1
Следующим стандартом HDMI была версия 1.1. Единственное различие между версиями 1.1 и 1.0 заключалось в реализации формата DVD-Audio. Остальные параметры в версии HDMI 1.1 остаются без изменений.
HDMI 1.2 и 1.2a
Эти типы кабелей HDMI не предлагают лучших решений с точки зрения разрешения HD , полосы пропускания сигнала или глубины цвета. Однако была добавлена поддержка Super Audio CD для аудионосителей Sony и Philips.
HDMI 1.3 и 1.3a-c
Появление стандарта HDMI 1.3 значительно улучшило качество передачи цифрового сигнала. Помимо значительного улучшения по параметрам, добавлена поддержка Deep Color, xvYCC, Dolby TrueHD, DTS-HD Master Audio, а также синхронизация AV-Sync для аудио и видео. HDMI 1.3 предлагает следующие параметры:
максимум Разрешение HDMI : 2560 × 1600p75,
глубина цвета: 48 бит,
максимальная частота пикселей: 340 МГц,
максимальная пропускная способность TMDS: 10,2 Гбит/с. Версии Enhanced HDMI 1.3a-c обеспечивают еще более улучшенную совместимость с новыми мультимедийными устройствами.
HDMI 1.4 и 1.4a-b
HDMI 1.4 и его обновления a-b были последним стандартом первого поколения HDMI. Эти версии HDMI сделали еще один технологический прорыв в передаче данных и поддержке разрешения 4K. Характеристики HDMI 1.4 и 1.4a-b включают:
максимум Разрешение HDMI : 4096 × 2160p24,
глубина цвета: 48 бит,
максимальная частота пикселей: 340 МГц,
максимальная пропускная способность TMDS: 10,2 Гбит/с.
Кроме того, версия 1.4 включает поддержку канала Ethernet, обратного аудиоканала и поддержку 3D для HDMI. Примером может служить 3-метровый кабель Goobay 31943 HDMI High Speed с Ethernet.
HDMI 2.0
Кабели HDMI второго поколения характеризуются наилучшими параметрами передачи, предназначенными для самых современных устройств и самых требовательных пользователей. HDMI 2.0 обеспечивает такие параметры, как:
максимум Разрешение HDMI : 4096 × 2160p60,
глубина цвета: 48 бит,
максимальная частота пикселей: 600 МГц,
максимальная пропускная способность TMDS: 18 Гбит/с.
HDMI 2.0 a-b
HDMI 2.0 a и b в настоящее время являются самыми популярными стандартами HDMI. Они обеспечивают наилучшие параметры передачи, к тому же HDMI 2.0 b поддерживает технологию HLG (Hybrid Log Gamma). Параметры HDMI 2.0 a и b:
максимум Разрешение HDMI : 4096 × 2160p60,
глубина цвета: 48 бит,
максимальная частота пикселей: 600 МГц,
максимальная пропускная способность TMDS: 18 Гбит/с.
Примером современного кабеля HDMI 2.0 High Speed HDMI с Ethernet является, например. 0,5-метровый Goobay 38514
HDMI 2.1
В настоящее время HDMI 2. 1 является новейшим стандартом HDMI. Он обеспечивает наилучшие характеристики передачи, а также оснащен улучшенным обратным аудиоканалом, DSC, автоматическим режимом с малой задержкой (ALLM) и динамическим HDR. Параметры HDMI 2.1 следующие:
максимум Разрешение HDMI : 7680 × 4320p120,
глубина цвета: 48 бит,
максимальная частота пикселей: 1200 МГц,
максимальная пропускная способность TMDS: 48 Гбит/с.
Варианты кабелей HDMI
Существует три типа кабелей HDMI — A, C и D. Основное различие между этими типами кабелей HDMI заключается в их конструкции и размере разъема.
HDMI версия A
HDMI версия A – классический и наиболее часто применяемый дизайн. Он используется в домашних хозяйствах для передачи цифровых сигналов между аудио- и видеоустройствами, такими как игровые приставки, телевизоры, проигрыватели Blu-ray и домашние кинотеатры.
HDMI версия C (mini HDMI)
Mini HDMI обычно используется для подключения портативных устройств, таких как камеры, видеомагнитофоны или смартфоны, к телевизорам, ПК и ноутбукам или медиаплеерам. Кабель PROLINK TCV8350-3.0 HDMI 1.3 типа C стоит рекомендовать для таких приложений.
HDMI версия D (micro HDMI)
Это самый маленький по конструкции разъем HDMI, используемый в основном для передачи сигналов между мобильными устройствами – смартфонами и планшетами.
Типы кабелей HDMI
В дополнение к версии кабеля и поддерживаемому стандарту HDMI также следует обратить внимание на его тип. Существует четыре типа кабелей HDMI :
Стандартный HDMI;
Высокоскоростной HDMI;
Стандарт HDMI с Ethernet;
Высокоскоростной HDMI с Ethernet.
Независимо от того, какую версию HDMI вы выберете, она обеспечивает обратную совместимость и позволяет передавать цифровые сигналы между подключенными устройствами. Однако, если вы сделаете правильный выбор из типа кабеля HDMI , вы можете настроить его функциональность в соответствии с вашими индивидуальными потребностями.
Если, например, кабель HDMI предназначен для дополнительной передачи пакетов данных в стандарте Ethernet, необходимо выбрать стандартный кабель HDMI с Ethernet или высокоскоростной кабель HDMI с Ethernet. Если вы работаете с устройствами, поддерживающими HDMI с разрешением 1080 пикселей или более, необходимо обеспечить достаточную пропускную способность. В таком случае рекомендуется использовать кабель High Speed HDMI.
Типы и диаметры жил кабелей HDMI
Типы HDMI также можно разделить на категории в зависимости от типа и диаметра сигнальных жил. Качество передаваемого сигнала зависит от материала и толщины сердечника. Выделяем следующие ядра: CCA, CSS и OFC.
Сердечники CCA
Сердечники CCA изготовлены из алюминия и меди. Из-за примеси алюминия этот тип HDMI-кабелей определенно дешевле других кабелей. К сожалению, при этом он обеспечивает гораздо худшую проводимость, более хрупок и подвержен повреждениям, а также труднее упаковывается. Недостаточное медное покрытие может вызвать быстрое окисление жил и, как следствие, сократить срок службы и долговечность кабеля. Использование кабеля CCA значительно сокращает длину кабеля HDMI.
Сердечники CSS
Сердечники этого типа изготавливаются из меди и стали. Кабели HDMI с жилами CCS рекомендуются для передачи данных на короткие расстояния. Примесь стали повышает механическую прочность троса, но и увеличивает его вес.
Жилы из бескислородной меди
Это наиболее распространенные жилы кабеля HDMI. Они изготовлены из бескислородной меди чистотой 99,99%, что гарантирует отличную проводимость.
Версии HDMI также можно классифицировать по диаметру сердцевины. Стандарт American Wire Gauge (AWG) определяет шесть диаметров. Чем больше число AWG, тем меньше диаметр кабеля HDMI. В соответствии с этим стандартом доступны следующие диаметры жил:
22 AWG – ø 0,644 мм,
24 AWG – ø 0,511 мм,
26 AWG – ø 0,405 мм,
28 AWG – ø 0,321 мм,
30 AWG – ø 0,255 мм,
32 AWG – ø 0,202 мм.

Version	1	1. 1	1.2-1.2b	1.3-1.3a	1.4-1.4b	2.0-2.0b	2.1
Full HD Blu-ray Disc and HD DVD video	∗	∗	∗	∗	∗	∗	∗
Consumer Electronic Control (CEC)	∗	∗	∗	∗	∗	∗	∗
DVD-Audio		∗	∗	∗	∗	∗	∗
Super Audio CD (DSD)			∗	∗	∗	∗	∗
Auto lip-sync				∗	∗	∗	∗
Dolby TrueHD / DTS-HD Master Audio bitstream capable				∗	∗	∗	∗
Updated list of CEC commands				∗	∗	∗	∗
3D video					∗	∗	∗
Ethernet channel (100 Mbit/s)					∗	∗	∗
Audio return channel (ARC)					∗	∗	∗
4 audio streams						∗	∗
2 video streams (Dual View)						∗	∗
Hybrid Log-Gamma (HLG) HDR OETF						∗	∗
Static HDR (HDR static metadata)						∗	∗
Dynamic HDR (HDR dynamic metadata)							∗
Enhanced Audio Return Channel (eARC)							∗
Variable Refresh Rate (VRR)							∗
Quick Media Switching (QMS)							∗
Quick Frame Transport (QFT)							∗
Auto Low Lantency Mode (ALLM)							∗
VESA DSC 1. 2a							∗
