Как наматывать фум ленту на резьбу. Лента фум
Содержание
- Как наматывать фум ленту на резьбу. Лента фум
- Как правильно наматывать фум нить. Как наматывать сантех нить типа Тангит
- Фум лента для смесителя. Что представляет из себя материал
- Фум лента или нить. Что лучше лента фум или нить
- В какую сторону наматывать фум ленту. Намотка
- Как наматывать лен на резьбу. Как правильно намотать лен на резьбу?
- Видео как наматывать фум ленту на резьбу
Как наматывать фум ленту на резьбу. Лента фум
Начну с ленты фум, это наверное самый распространённый уплотнительный материал! Обычно использую её для герметизация резьбовых соединений небольшого диаметра 3/4, 1/2 и меньше и почти всегда для пластиковых резьб. Лента бывает разной толщины, от 0,075 до 0,2 мм и больше, ширина тоже разная. Для работы я использую толстую ленту, делаю 3-4 витка на резьбу, диаметр которых указан выше.
Не опытному мастеру работать с лентой сложнее всего и сколько нужно наматывать, вам точно ни кто не скажет, так как для этого нужно писать целую статью! Именно поэтому я стараюсь с ней меньше работать, так как соединения уплотнённые лентой, чаще всего текут, достаточно немного не домотать или перемотать и все, проблем не избежать. Я использую один тип ленты, знаю точно сколько нужно намотать и течи возникают очень редко, обычно покупаю ленту без корпуса, на фото ниже можете посмотреть какую. Если опыта у вас мало, то перед использованием советую потренироваться!
Несколько советов по работе с лентой:
- Наматывать нужно только по ходу резьбы (на затягивание) если наматывать против, то она у вас просто сползёт и соединение потечёт однозначно!
- Обязательно наматывайте с небольшим усилием, что бы лента проваливалась в резьбу и немного тянулась!
- Я рекомендую делать последний виток чуть выше резьбы, в нахлест, такой приём поможет избежать сползания ленты!
- Не нужно наматывать слишком много, некоторые думаю что это наоборот лучше, будьте уверены, лента обязательно сползёт! Наматывать слишком мало, тоже не рекомендуется!
Огромный минус ленты фум это то, что резьбовые соединения уплотнённые ей, не поддаются юстировки, это значит, что если вам понадобится например немного открутить кран, что бы выровнять его, то соединение обязательно потечет!
Как правильно наматывать фум нить.
![](/800/600/http/i6.otzovik.com/2018/07/18/6724850/img/2031778.jpeg)
Для герметизации резьбовых соединений сантехнических коммуникаций рационально и удобно использовать полиамидные или фторопластовые нити пропитанные специальными смазками, которые и придают нити влагоустойчивость , а так же защищают наружную поверхность резьбы от коррозии. К тому же — это и современное, менее трудоёмкое и надёжное решение вопроса уплотнения резьбовых соединений в сантехнике.
Для грамотного и качественного уплотнения и герметизации резьбового соединения стоит строго соблюдать технологический процесс выполнения данной операции, что в противном случае приведёт к течи соединения и его короткому сроку эксплуатации. Кончик нити укладываю в начало витка резьбы на трубе, таким образом, чтобы нить полностью легла в бороздку между гребнями резьбы до самого её дна.
Тангит Унилок — разрекламированная импортная нить. Но неоправданно дорогая. Я пользуюсь российскими аналогами.
При этом основополагающим фактором является направление резьбы. Стоит строго учесть, что наматывание нити осуществляется по ходу резьбы. В сантехническом деле это немаловажный фактор, так как в зависимости от производимых соединений и подключений санитарно-технических приборов к коммуникациям водопровода и отопления существуют и левые и правые направления резьбы. В противном случае, при скручивании деталей, нить просто выдавит завинчиваемой деталью из соединения. Определившись с направлением наматывания уплотнительной нити произвожу её укладку равномерным плотным первым слоем на всём протяжении резьбы. Затем в три растянутых витка возвращаюсь к началу наматывания нити, то есть снова к началу резьбы и повторяю операцию.
Такими повторениями намотки достигаю требующегося слоя герметизирующего уплотнителя из нити, позволяющего с натягом производить саму операцию свинчивания резьбового соединения. Оканчивая намотку последнего слоя уплотнения возвращаю нить к началу резьбы и обрезаю её острым ножом. Это действие важно для того, что бы при начале соединения накручиваемая деталь изначально плотно прижала окончание нити и не позволило ей в дальнейшем расслабляться. Так как в зависимости от производителя нити её диаметры значительно разнятся по отношению друг к другу, рекомендовать количество наматываемых слоёв не имеет смысла и ориентироваться нужно лишь на степень плотности скручиваемых деталей.
Намотка нити крест-накрест, как в инструкции
Равномерное и плотное по ощущениям усилие при данной операции говорит о результате качественного соединения и оптимального налаживания нити. Скручивая детали резьбового соединения разводным или рожковым ключом сразу ощущаешь разумное усилие при этом действии, от руки детали ни в коей мере свинчиваться не должны. Выпирание и выдавливание нити из соединения свидетельствует о переизбытке уплотнителя и чревато получением дефекта на одной из соединяемых деталей, зачастую накручиваемая деталь просто-напросто может лопнуть. Отсутствие усилий при свинчивании говорит о недостатке наложения уплотнительной нити на резьбу и такое соединение однозначно будет не герметичным и даст гарантированную течь.
Кажущаяся на первый взгляд простота производства данного действия на самом деле требует серьёзного подхода к его выполнению. Ведь от качества герметизации зависит надёжность работы всей системы и отсутствие возникновения аварийных ситуаций при дальнейшей её эксплуатации.
Фум лента для смесителя. Что представляет из себя материал
ФУМ-лента (лента из фторопластового уплотнительного материала белого или полупрозрачного цвета) позволяет герметизировать соединения на ниппельных, резьбовых и фланцевых трубопроводах. Уплотнитель широко используется в технических системах, имеющих внутренне давление не более 9,6–9,8 МПа.
В технической литературе для обозначения разновидностей ленты ФУМ закрепилось название «марка», но более правильно говорить о сортах материала:
- ФУМ-1 — лента этого вида снабжена смазкой в виде вазелинового медицинского масла и предназначена для использования в газовых и водопроводных сетях общего назначения. Применяется она в системах, содержащих агрессивные вещества — разбавленные и концентрированные кислоты, растворы щелочей. Бывает шириной от 10 до 100 мм, толщина может составлять от 0,1 до 3 мм.
- ФУМ-2 — изготавливается без использования смазочного материала и применяется в качестве уплотнителя в трубопроводах, содержащих сильные окислители, кислород. Производится шириной от 3 до 20 мм и толщиной от 0,045 до 0,4 мм.
- ФУМ-3 — этот сорт встречается редко и в качестве самостоятельного назван быть не может, так как представляет собой краевую обрезь двух первых видов ленты. Применяется в областях, аналогичных первым двум сортам. Ширина может варьироваться в пределах 3–10, 10–20 мм, толщина от 0,12 мм.
Лента ФУМ выпускается в удобной упаковке, позволяющей легко её использовать
Лента ФУМ обладает рядом преимуществ, благодаря которым она является одним из наиболее востребованных уплотнителей:
- сохранение рабочих свойств при широком диапазоне температур — от -60 до +200 ºC;
- нулевая адгезия, влагопоглощаемость, водо- и газопроницаемость;
- неподверженность воздействию микроорганизмов;
- долговечность и устойчивость к воздействию агрессивных химических веществ;
- значительная степень устойчивости к механическим повреждениям;
- универсальность и простота использования.
Наряду с достоинствами, у материала есть и недостатки:
В качестве уплотнительного материала подходит и лён. Он даёт надёжное соединение, но его применение имеет ряд минусов: для его использования необходимо иметь особые навыки, связанные с технологией намотки и определением количества необходимого материала, и в соединениях с этим уплотнителем применяется герметик, что в дальнейшем значительно усложняет процесс разборки. Поэтому для мастера, не обладающего соответствующим опытом, оптимальнее использовать ФУМ-ленту.
Фум лента или нить. Что лучше лента фум или нить
Давно хотел накатать про это статеечку, вот собрался наконец! )
Герметизация резьбовых соединений.
Даже если вы используете пластиковые трубы и пресс фитинги, у вас будут резьбы, которые нужно герметизировать.
Я использую 3 разных способа:
Еще есть фум-лента, я ею не пользуюсь с тех пор как узнал про Тангит Юнилок, но иногда она хороша и незаменима, например подмотать какой-нибудь раструб, типа сифона российского производства.
Посмотрите на три этих способа на примере одинаковых кранов с резьбой:
Самый лучший, легкий, чистый и быстрый способ соединения (не скрою — мой любимый) — сантехническая нить Tangit Uni-Lock :
Она толще фум-ленты, чем то пропитана, за счет чего лучше держится и позволяет регулировать соединение (то есть некоторое время после сборки при необходимости можно чуть вывернуть или довернуть соединение).
В коробку встроен нож, которым удобно обрезать нить:
Все, что нужно для работы, это сама нить и ключи:
Наматываем нить по инструкции — не по резьбе, а немного наискосок:
Обратите внимание: в инструкции на коробке указано сколько витков Тангита нужно намотать для различных диаметров труб:
Для этой резьбы 1/2″ я сделал 7 витков.
Я всегда наматываю максимальное количество от предложенного в инструкции, и это всегда работает безотказно — не нужно думать, не нужно опыта или мастерства чтобы как то на глаз определять, сколько витков на какую трубу намотать.
Закручиваем — усилие среднее:
И все — отличное легкое соединение! )
Единственное — это прокатывает лишь с качественными материалами типа Тангит Юнилок, а сейчас он стал исчезать из магазинов и вместо него какое-то наше г. лежит, типа тоже нить, но намного худшего качества.
Бытует мнение что срок службы соединения с Тангитом ограничен, и что он не подходит для капитальных соединений, но для легкодоступных он точно идеален — поставить тройник с краном для посудомойки или фильтра, например.
В случае чего соединение легко разбирается и легко очищается резьба.
Легкая сборка, легкая разборка — преимущества Тангит Юнилок!
Далее — сантехнический герметик.
Анаэробный герметик — сантехнический фиксатор резьбы :
Это какой-то особый герметик, который полимеризируется на металле в отсутствии воздуха — то есть в резьбе. С пластиковыми резьбами он не работает (вернее работает, но нужно пластик мазать специальным активатором).
Этот — средней фиксации (Medium), после него соединение с трудом но можно разобрать, есть такой же — сильной фиксации (Strong), в быту он не нужен — после него невозможно вручную разобрать соединение, нужно греть его феном или горелкой.
Чем хорош этот герметик? Скоростью и надежностью — намазал, завернул и забыл.
Но он требует чистоты резьбы и обезжиривания — новые детали достаточно сбрызнуть очистителем (я использую универсальный спрей-очиститель), а вот старые резьбы нужно еще механически очистить щетками:
Секундное дело, но нужна специальная щеточка за 100р )
Итого для сборки на герметике нужен герметик, щетка, очиститель, но не нужны ключи:
Чистую резьбу мажем герметиком по кругу на пару витков резьбы:
И просто без ключей, рукой заворачиваем:
Излишки герметика удаляем — они все равно не застынут на воздухе, только в резьбе внутри.
Герметик застынет только через пол часа, а окончательно прочность наберет через 2 часа.
Внутри соединения из резьбы так же выступит лишний герметик, который так же не застынет — излишки смоются и попадут в воду.
Но написано что он пригоден для питьевой воды, значит все ок, нужно просто кран открытым подержать некоторое время, чтобы смыть герметик.
Этот герметик очень удобен когда сложно куда-то подлезть с ключами или нежелательно прикладывать усилие к трубе — намазал, завернул от руки и все.
Но разбирать соединение на герметике гораздо труднее, чем на Тангит Юнилок и даже льне, нужны большие ключи и нужно прикладывать значительное усилие, и после герметика нужно чистить резьбу.
Это может создать проблемы, если вы вдруг захотите разобрать соединение, особенно если труба хрупкая или ввернута во что-то.
В этом случае (если соединение в труднодоступном месте, или по каким то причинам нельзя прикладывать большое усилие) можно довольно легко разобрать соединение с герметиком нагревом.
Я грею на 170°С таким термопистолетом с рефлекторной насадкой — менее чем через минуту герметик разрушается и соединение легко разворачивается. Но резьбу все равно нужно чистить, если хочется опять собрать все на герметике! Тангитом можно намотать прямо на остатки — проверено! )
Многие заводские сантехнические изделия собирают именно на таком герметике — при соблюдении правил (чистая, обезжиренная резьба) это очень быстрое, легкое, надежное и долговечное соединение. Но для временных соединений герметик не очень подходит из-за сложностей с разборкой и чисткой.
Бывает что нет ни Тангита ни сантехнического герметика.
В какую сторону наматывать фум ленту. Намотка
Итак, перед вами несколько катушек ленты и резьба. Есть два варианта, которыми любят пользоваться при намотке фум ленты:
Первый. Всей шириной, если лента совпадает с размером резьбы (т.е. с шириной резьбы). При этом ленту слегка натягивают и вдавливают в резьбу — так, чтобы она проваливалась в каждый виток. Резьба должна полностью скрыться под лентой, а ФУМ плотно облегать герметизируемую поверхность. Соединение собирают сначала вручную, а затем стягивают ключом с усилием.
Второй. В этом случае намотка фум ленты происходит по типу нити. Подходит для соединений на мелкой резьбе или при использовании узкой ленты. ФУМ растягивают в нить и по часовой стрелке укладывают в каждую впадину, пока резьба не скроется. Витки можно делать крест-накрест или плавно двигаться по ходу резьбы и обратно. Скрутку выполняют аналогично — руками и ключом.
Можно сказать лишь приблизительно, сколько наматывать фум ленты. Для резьбы 1 дюйм и ленты шириной 19 мм и толщиной 0,2 мм достаточно примерно 5 оборотов. Но не факт, что именно такая лента окажется у вас под рукой. Поэтому ориентируйтесь на размеры купленного материала и деталей.
Если сравнить с уплотнением на льне, то оборотов фум ленты должно быть больше, поскольку она дает усадку.
Пользоваться фум лентой удобнее, чем льном, но тонкостей хватает. Без опыта работы качественного соединения не добиться. Новичкам мы советуем или отказаться от ФУМа вовсе, и взять сантехническую нить, или уплотнять несложные участки, где возможная протечка не приведет к масштабным последствиям.
Источник: https://idei-dizajna.ru-land.com/stati/kak-pravilno-motat-fum-lentu-kak-pravilno-namatyvat-lentu-fum

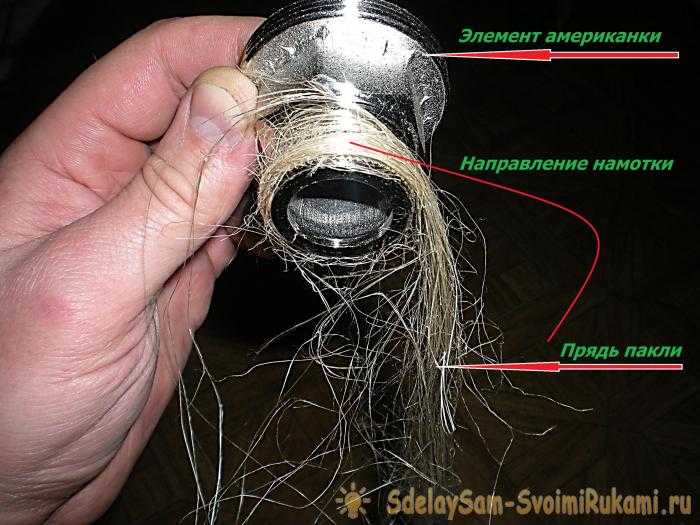

Как наматывать лен на резьбу. Как правильно намотать лен на резьбу?
Чтобы соединение было прочным и герметичным, резьбовые участки необходимо зачистить от ржавчины с помощью мелкозернистой наждачной бумаги. На этом этапе важно не повредить резьбу. Затем следует проверить, есть ли на резьбе насечки – с ними уложенные нитки льна фиксируются и при соединении деталей не сдвигаются. Если насечек нет, их можно нанести напильником или сантехническим ключом.
Правильная намотка льна состоит из нескольких шагов:
- Проверить плотность соединения с чистой, безо льна резьбой, чтобы понять, какой толщины намотку следует выполнить.
- Взять пучок льна и отделить от него прядь достаточной толщины для получения плотного соединения. Волоски льна должны быть одной длины, без комочков, соломы и мусора.
- Свить из пряди неплотный жгут такой толщины, чтобы он мог заполнить один желобок резьбы.
- Придерживая конец льняного жгута у края резьбы, намотать его по направлению, противоположному закручиванию гайки. Каждый последующий виток должен плотно ложиться к предыдущему. Здесь важно не переусердствовать с количеством слоев, их должно быть не более двух, иначе соединение может лопнуть при закручивании или от горячей воды при эксплуатации.
Если жгут оказался коротким, намотку следует продолжить следующим пучком.
- Осмотреть обратную сторону намотки и убедиться в отсутствии лысин.
- Поверх льна нанести слой специальной пасты или силикона и закрутить соединение, пока паста не затвердела. Применение уплотняющего состава способствует долговечности соединения, предотвращает гниение льна, помогает легко разобрать конструкцию в будущем. Не следует использовать в качестве уплотнителя герметик, такое соединение трудно поддается разборке.
Видео как наматывать фум ленту на резьбу
Как соединить фитинги фум — Сварка Профи
При монтаже трубопроводных линий из различного вида материалов, подключении сантехнических приборов и проведении иных работ, где требуется герметизация соединений на резьбе, все чаще используют современные материалы, один из них — популярный фторопластовый уплотнитель ФУМ. Его применение имеет свои тонкости — чтобы получить надежное герметичное соединение, необходимо знать, как правильно наматывать ФУМ-ленту на резьбу.
В торговой сети можно найти несколько типов ФУМ-лент, предназначенных для использования в различных условиях, где они будут работать с максимальной эффективностью. Каждая из разновидностей отличается по цвету, своим физическим и техническим свойствам, поэтому при выборе на это следует обращать внимание и приобретать изделие для определенного вида монтажных работ.
Рис. 1 Примеры применения ФУМ на фитингах
Что такое ФУМ-лента и области ее применения
- Материалом для производства ФУМ является полученной химическим путем синтетический полимер политетрафторэтилен (фторопласт Ф-4), изначально имеющий вид белых хлопьев, которые при дальнейшей обработке спекаются и прессуются при высокой температуре.
- ФУМ-лента — изготовленные из фторопласта Ф-4 тонкие эластичные полоски различной толщины и ширины, намотанные на бобины, реализуются в виде катушек, иногда в комплектацию дополнительно входит смазка или клей.
- Благодаря своим физическим и химическим свойствам, лента широко применяется во многих бытовых сферах, где требуется герметичная изоляция резьбовых соединений:
Водоснабжение.
Общеизвестно использование ленточных ФУМ для подключения санитарно-технических приборов, радиаторов отопления, соединения труб из различных материалов. Благодаря своим водоотталкивающим свойствам, лента незаменима при монтаже наружных водопроводных линий из труб ПНД, герметизации других видов фитингов на полимерной основе.
Газовые магистрали. ФУМ-лента не пропускает газы, поэтому обеспечивает надежную защиту от утечек при работе в газовых линиях, в быту с ее помощью подключают приборы учета газа, подсоединяют газовые плиты, котлы, баллоны и другое оборудование.
Автомобильная техника. Благодаря высокой химической и термической стойкости, ФУМ-лента применяется при ремонте любых видов техники, она не боится воздействия автомобильного топлива и масла.
- В торговой сети чаще встречается лента следующих расцветок:
- белая — предназначена для работы в водопроводных магистралях;
- желтая — рассчитана на использования в газопроводных линиях.
Рис. 2 Разновидности ФУМ
Преимущества и недостатки перед паклей
Льноволокно остается одним из широко используемых материалов для уплотнения стыков на резьбе, но во многих случаях ее вытесняет лента ФУМ благодаря следующим преимуществам:- В отличие от пакли, которая напитывается водой и нуждается в дополнительной защите (окраска, замазка), фторопластовая полоска водонепроницаема и не нуждается при монтаже в дополнительных расходных материалах.
- Герметизация с помощью фторопластовой ленты отличается простотой и высокой скоростью проведения работ.
- Практически невозможно обнаружить соединения с использованием льноволокна, имеющие эстетичный внешний вид – пакля часто выступает за габариты стыков, располагаясь на поверхности, имеет неаккуратную форму и окраску бросающихся в глаза цветов.
Соединение с ФУМ обычно скрывается под фитингами и незаметно глазу, при необходимости его легко обрезать или оставить на светлом пластиковом трубопроводе без нарушения декоративности.
- Лен является натуральным материалом и при напитывании влагой подвержен гниению и разрушению, фторопласт может работать в системе десятки лет без потери своих физических и химических параметров.
- По приведенным выше причинам (окраска после намотки) соединение с фторопластовым изолятором в отличие от льняной пакли является быстросъемным — легко поддается демонтажу без проведения дальнейших работ по очистке резьбы и поверхности соединяемых деталей.
- При герметизации паклей необходимо прикладывать значительные физические усилия, используя сантехнические ключи — это может привести к разрушению поверхности фитингов, переходных муфт, накидных гаек. Благодаря своей пластичности при использовании фторопластовых лент прилагаемые усилия намного меньше и позволяют соединять детали даже руками.
- Следует отметить и коммерческие достоинстваства ФУМ-ленты — она легкодоступна, ее можно приобрести в любом магазине стройматериалов или на рынке, по стоимости сопоставима с ценой льняной пакли.
Рис. 3 Метрическая и трубная резьба
Несмотря на довольно существенные преимущества, ФУМ-лента так полностью и не вытеснила паклю по следующим причинам:
- Материал обладает недостаточной механической прочностью, то есть при использовании на металлической резьбе его поверхность может быть легко повреждена (прорезана) острыми краями зубцов при намотке — в результате герметичность нарушится и соединение начнет пропускать воду. Данный недостаток ограничивает применение ФУМ-ленты, которую не рекомендуется использовать при треугольной металлической резьбе с острыми зубцами (рис. 3), наиболее подходящие виды – трубная, трапецеидальная и любого вида на пластичных изделиях из полимеров.
- Лента более требовательна к толщине слоя намотки, чем льняная пакля, при переизбытке поверхность фторопластового герметика разрывается, в то время как лен просто уплотняется.
- Несмотря на свою высокую теплостойкость, ФУМ-ленту не рекомендуется использовать в системах отопления со стальными трубами — из-за теплового расширения она сильно сжимается или выдавливается из резьбы, и при охлаждении не полностью герметизирует соединение, в результате чего возникает течь.
- Нельзя применять ФУМ и при стыковании фитингов, которые в процессе работы подвержены вибрации.
На заметку: При использовании ФУМ-лент необходимо понимать следующее: она более приспособлена для подсоединения резьбовых фитингов из полимеров, при хороших навыках – с металлической трапецеидальной и закругленной резьбами, и исключена при монтаже стальных трубопроводов, в которых резьба имеет треугольную форму и нанесена по технологии советских времен или самостоятельно плашками.
Рис. 4 Марки ФУМ и их характеристики
Технические параметры и марки
Выпускаемые промышленностью фторопластовые ленты и пленки регламентированы ГОСТ 24222-80, в качестве изоляционного уплотнительного материала используется марка ПН (прокладочная неориентированная), в соответствии со стандартом ПН — непрозрачные матовые изделия от молочного до светло-серого цвета.
Ленточный уплотнительный материал из марки ПН отличается следующими параметрами:
- Имеет отличную химическую устойчивость к агрессивным веществам, не растворяется даже в царской водке – смеси концентрированных азотной и соляной кислот.
- Выпускаемая пленка не теряет параметров в температурном диапазоне от -269 °С до +260 °С, является трудногорючим материалом с порогом воспламенения 520 °С.
- При нагревании свыше 260 °С полимер выделяет летучие токсичные соединения фтора.
- Материал газонепроницаем, является отличным диэлектриком — электрическая прочность 65 кВ/мм.
- Прочность пленки на разрыв в продольном направлении 19,1 МПа или 191 кгс/см2.
- Пленка обладает высокой эластичностью, ее относительное удлинение до разрыва при любой толщине — 185%.
- Материал не имеет пор и обладает низким коэффициентом трения.
- Согласно приведенному стандарту, толщина пленки ПН лежит в диапазоне от 0,2 до 3 мм, а ширина составляет 40 — 120 мм.
Также для фторопластовой ленты марки 4Д, изготовленной методом раскатки жгута, приняты техусловия ТУ 6-05-1388-86, в которых указаны:
- Область применения: соединения резьбой трубопроводов из всех видов материалов, эксплуатируемых в температурных условиях от -60 °С до +200 °С;
- Давление рабочей среды: до 9,8 МПа (98 кгс/см2), предельно допустимые показатели — 41,2 МПа (412 кгс/см2).
Рис. 5 Область назначения и размерные параметры выпускаемых ФУМ
Лента ФУМ выпускается следующих марок:
1 — для рабочей среды промышленного назначения, а также для оборудования с химически активными веществами — кислотами, щелочами высокой концентрации, их смесями и растворами. Изготавливаются первого и высшего сортов, используются с вазелиновыми маслами (17-20%) в качестве смазки.
- 2 — не содержащий смазки фторопластовый герметик, рассчитанный на изоляцию стыков кислородопроводящих или с другими активными окислителями систем.
- 3 — крайние участки лент первых двух и пленки СКЛ (сырая каландрированная лента из фторопласта Ф-4), для эксплуатации в трубопроводах промышленного назначения, рабочим телом которых являются промышленные компоненты и химически активные вещества в виде концентрированных кислот, щелочей и их сочетаний в разных пропорциях.
- Основные физические характеристики применяемых в строительной отрасли ФУМ 1-3 по ТУ 6-05-1388-86:
- прочность на разрыв, Мпа: 6,86 и 4,9 для ФУМ-1 и 2,94 для ФУМ-3;
- относительное удлинение при разрыве, %: 95, 80 для ФУМ-1 и 40 для ФУМ-3;
- толщина, мм: 0,1 -0,14 для ФУМ-1 и 0,12 для ФУМ-3;
- ширина, мм: 10 — 60 для группы ФУМ и 3 – 25 для ФУМ-3.
Рис. 6 Пример неправильной намотки – большой слой и перекрытие канала
ФУМ-лента: как правильно наматывать
Любой сантехник или неквалифицированный домовладелец без труда может намотать льняную паклю или сантехническую нить на шаровой кран, эксцентрик смесителя, переходную муфту радиатора, и успешно закрепить их в нужных местах.
При этом толщина слоя не играет решающую роль (при нехватке изолятора его всегда можно добавить) и следует соблюдать лишь единственное правило — накручивать материал только по ходу резьбы, чтобы избежать его разматывания при оборотах.
С ФУМ-лентой дело обстоит немного сложнее — при большом слое намотка будет сдвигаться в противоположную ходу сторону и может частично забить трубопроводный канал (в видео из интернета есть немало примеров неправильной намотки).
Поэтому знание того, сколько витков ФУМ-ленты нужно наматывать, является важным моментом и для грамотного монтажа стыков на фторопластовый герметик требуется практика и некоторые навыки.
Перед тем, как намотать ФУМ-ленту, нужно почистить резьбу от мусора, грязи и ржавого налета (можно воспользоваться растворителями или бензином), далее работы проводят в следующей последовательности:
- Не снимая с катушки, прижимают край ленты пальцем и производят намотку на резьбу по часовой стрелке с небольшим натяжением, не допуская перекручиваний. Ленту желательно использовать шириной, равной длине резьбы. Количество слоев зависит от многих факторов – толщины ленты, материала фитингов, их диаметров, качества изготовления (величины зазоров), обычно стандартное число витков не превышает трех – четырех, но может доходить и до двадцати.
- Далее лента круговыми движениями с усилием обжимается пальцами, под ее поверхностью должен просматриваться рельеф резьбы.
- После намотки ленту обрывают натяжением — данный способ лучше обрезки, так как сильнее уплотняет намотанные слои и делает крайнюю кромку более узкой.
Важно: Если при использовании ФУМ-ленты соединение получилось негерметичным, произвести его демонтаж и добавить несколько витков не получится — полоска при разборке прорезается и безвозвратно повреждается, придется накручивать витки в большем количестве заново.
Рис. 7 Как правильно наматывать ФУМ (на примере установки газового счетчика)
Следует понимать, что ФУМ-лента не является полной заменой льноволокна — она рассчитана на использование в соединениях на резьбе с эластичными или притупленными кромками (современная сантехническая арматура по западным стандартам, полимерные фитинги), где ее поверхность не прорезается. Для систем отопления со стальными трубами или в трубопроводах большого диаметра коммунального хозяйства применение льняной пакли пока не имеет достойной замены в лице ФУМ по эффективности, доступности и дешевизне материала.
Уплотнение резьбы ФУМ-лентой: видео
Правильная намотка фум ленты на резьбовые соединения
Резьбовое, фланцевое или ниппельное соединение требует уплотнения, для исключения протечек в процессе дальнейшей эксплуатации. Универсальная фторсодержащая пленка – фумлента заменила традиционную паклю, известную сантехникам с незапамятных времен. Теперь пользуются современной фум лентой, в разы улучшающей качество стыков трубопроводов и коммунальных систем.
На заметку: фум лента подходит для пластикового сантехнического оборудования, где показывает стопроцентный результат герметизации стыков.
Свойства и технические характеристики
Лента изготовлена из политетрафторэтилена или фторопласта. Обмотка из нее обладает уникальными свойствами:
- Устойчива в температурном диапазоне – от -60 до +200°С;
- Не впитывает воду и другие жидкости:
- Устойчива к химическим соединениям;
- Нейтральная реакция на технические смазки и строительные эмульсии;
- Устойчива к образованию грибков и плесени;
- Не реагирует на атмосферные воздействия;
- Выдерживает давление в системе до 100 атмосфер, стойка к гидравлическим ударам и перепадам давления;
- Не крошится при низких температурах и не плавится при высоких;
- Не стареет – срок службы равен времени службы конструкции.
Важно! Температура больше 240°С вызывает процесс распада, при котором фторопласт становится летучим и выделяет фтор.
Технические характеристики:
- Размер по толщине – от 0,04 до 02 мм;
- По ширине – 10, 20, 15, 60 мм;
- Максимальное давление 40 Мпа:
- Сопротивляемость на разрыв – от 40 до 60 кг/кв. см;
- Смазки до 20%:
- Модуль Юнга – 1,4-1,8.
Область применения
Уплотнитель используется для прокладки и герметизации стыков в резьбовых соединениях труб, колен, фитингов. Ее иногда применяют как альтернативу резиновым прокладкам и уплотнительным кольцам при временном ремонте, пока сходят в магазин.
Лента для труб (ремонтная), которая устраняет течи: для герметизации водопровода При ремонте и установке любых трубопроводов, будь то водопроводная сеть, вентиляция или газопровод, должна использоваться лента для труб, чтобы обеспечить надежную герметизацию всех соединений….
Область применения в зависимости от марки:
- Марка №1 – используется в соединения систем, транспортирующих агрессивные жидкости (кислота, щелочь).
Вазелиновая смазка усиливает защитные свойства материала. Применяют для монтажа канализационных, отопительных систем и труб водоснабжения. Производят такой материал шириной от 10 до 100 мм;
- Марка №2 – уплотняют газовые трубопроводы, транспортирующие кислород и прочие окислительные газы. Бывает в ширину от 3 до 20 мм;
- Марка №3 – это обрезанный край первых двух марок. Представлена шириной от 3 до 20 мм область применения схожа с предыдущими.
Учитывая размер трубы, выбирают ширину фум ленты.
Фторопластовый уплотнитель широко используют в домашнем хозяйстве, при подключении бытовых приборов – посудомоечных и стиральных машин, газовых котлов.
Во всех случаях на резьбу делается подмотка, усиливающая сцепление и герметичность соединения. При правильной обмотке происходит надежная герметизация стыков.
Рассмотрим, как правильно наматывать фум ленту на резьбу.
Преимущества и недостатки
Монтажный узел обычно покрыт влагой, ржавчиной или смазкой от предыдущих операций. Новая труба имеет пыль от нарезки. Поэтому перед тем как мотать фумленту, резьбовой отрезок тщательно очищают, добиваясь сухого состояния.
Для очистки применяют обыкновенную ветошь.
Затем обрабатывают бензином или растворителем, чтобы полностью обезжирить поверхности.
Простой способ намотки на резьбу
Технически уплотнитель представляет собой тонкую, неширокую ленточку, намотанную на бобину. Оттенки – белый и кремовый. Задача обмотки – не оставить зазора для протечки воды или другой жидкости. Учитывают, что стандартная резьба всегда идет по часовой стрелке слева направо.
На заметку: Используя ленту первый раз, лучше сделать пробную обмотку, чтобы посмотреть, как ведет себя материал и определить количество витков на данном участке.
Чтобы обмотать место стыка конец ленты освобождают и прикрепляют к резьбе. Катушку держать в сторону сматывания, чтобы фумка была в постоянном натяжении против часовой стрелки. Ее постоянно подтягивают, равномерно сдвигая на половину, чтобы был хороший нахлест на предыдущий слой.
Второй этап – готовую обмотку притирают пальцами к основанию настолько, чтобы она буквально въелась в резьбу и проступили ребра. Так легко накрутить вторую половину конструкции, а подложка из ленты обеспечит надежную герметичность соединения.
Важно! Лента должна плотно облегать трубу, не пузыриться и лежать гладко.
Сколько витков фум ленты наматывать на резьбу
Подбирая ширину и марку ленты, обращают внимание на вид трубы и степень износа резьбы. Значительный износ требует большое количество герметичной прослойки.
Как правильно наматывать фум ленту:
- Прикладывают конец фумки на сгон и ведут ее по часовой стрелке, так же как идет резьба. Если сделать наоборот, то при закручивании сгона, вся намотка стянется назад и придется перематывать. Прямая обмотка будет идти в направлении винта и плавно прилегать к основанию.
Рубцы резьбы глубже продавят фторопласт и герметично закроют просвет.
- Ширину материала подбирают по размеру наружной резьбы. Следят, чтобы края не закрыли проход в трубе.
- При накладывании фторопласта прилагают усилие не растягивающее, а только плотно прижимающее его к основанию. Растянутая лента уже испорчена и не годится для намотки.
- Оторванный конец не должен препятствовать плавному вхождению второй трубы. Его аккуратно отводят в сторону, а в конце монтажа отрезают или отрывают.
Витки рассчитываются исходя из диаметра трубы. Если размер 20-30 мм, то намотать не более трех слоев. 30-40 мм четыре слоя. На большие трубы наматывают до 20-30 оборотов. Во всех вариантах индивидуально определяют количество оборотов, в зависимости от состояния резьбы.
Особые рекомендации
Ленту фум мотают только один раз! Если наматывание получилась слабым или неудачным, снимают все слои и повторяют заново. Прочная стыковка с выступом резьбы прорезает поверхность и фторопласт становится непригодным к повторному использованию.
Не рекомендуется производить обмотку несколькими отрезками – натяжение будет недостаточным, а герметичность останется под вопросом.
Правильно намотанная фум лента
Слишком большое натяжение уже нельзя ослабить, придется снять все слои и повторить заново. Нужно стараться не растянуть ленту, а просто подтягивать, сохраняя напряжение.
Конец лучше не отрезать, а срывать резким движением.
Таким образом, мастер установит кран или смеситель, заменит сифон, соединит трубы. Соединения с подмоткой останутся сухими даже при сильном напоре и гидравлическом ударе. С монтажом справится даже домашний любитель, не имеющий больших навыков в сантехнических работах.
Короткий видео-урок о том, как намотать фум ленту на резьбовое соединение:
Как правильно наматывать ФУМ-ленту – особенности обработки соединений
При сборке трубопровода и установке различного сантехнического оборудования необходимо прочно герметизировать места соединения деталей труб, дабы избежать утечек воды или газа. Для этого существуют различные материалы. Одним из самых популярных инструментов для герметизации является ФУМ-лента. В её использовании есть свои тонкости и нюансы, поэтому необходимо знать, как правильно наматывать ФУМ-ленту, чтобы в процессе монтажа не возникло проблем.
ФУМ-лента Источник vellmart.net
Что из себя представляет ФУМ-лента
Для начала разберёмся, что это такое – ФУМ-лента. Она представляет собой полоски из эластичного материала фторопласта, которые имеют разную толщину. Иногда в комплекте с лентой сразу поставляется клей для закрепления материала на трубах.
Открытая катушка с лентой Источник yandex.net
Где применяется
Благодаря своим свойствам и характеристикам, ФУМ-лента применяется в большинстве ситуаций, когда требуется произвести герметизирующую обработку.
- Водопровод. Самое главное, для чего используется лента ФУМ – это уплотнение водопроводных соединений. Материал является водоотталкивающим, что делает его практически незаменимым для скрепления водопроводных труб и деталей при сборке и установке оборудования.
- Газопровод. Плёнка может быть изготовлена газонепроницаемой, и при помощи неё монтируют газовые приборы и счётчики. Однако, не всякая ФУМ-лента подойдёт для этой цели, необходимо приобретать специализированную ленту для газа.
- Техника. Материал характеризуется устойчивостью к различного рода воздействиям, поэтому активно применяется в целях ремонта внутренних механизмов автомобилей и различных технических устройств.
Отопительные трубы, скреплённые при помощи ленты Источник re-st.ru
Основным преимуществом выбора ленты является её доступность. Продаётся ФУМ по низкой цене, дешевле, чем льняная пакля и большинство прочих уплотнителей, используемых в сантехнике.
Материал характеризуется лёгкостью в монтаже. При должном навыке, наматывание ленты происходит в считанные секунды, однако для этого следует какое-то время потренироваться наматывать её на соединения различного диаметра.
Немаловажным преимуществом использования ленты является то, что детали, скреплённые ей, легко разбираются. Соединения не застывают намертво, их можно размонтировать даже спустя годы после установки.
Основным минусом материала является то, что он является не самым надёжным из уплотнителей, поэтому для промышленного монтажа его, как правило, не используют. Однако, для бытового ремонта герметичных свойств ФУМ вполне достаточно.
Также из минусов можно выделить то, что лента часто выступает наружу из соединений, поэтому трубы могут выглядеть из-за этого неаккуратно.
Лента на резьбе Источник sdelairukami.ru
Технические характеристики
Рассмотрим технические характеристики ленты ФУМ, определяющие её свойства:
- материал характеризуется стойкостью к повреждениям;
- обладает пластичностью;
- сохраняет свои свойства на протяжение долгого времени и не нуждается в регулярной замене;
- является экологически безопасной, не выделяет вредные вещества;
- термостойкий, способен выдерживать широкий диапазон температур;
- толщина составляет всего две десятых миллиметра;
- обладает диэлектрическими свойствами и газонепроницаемостью;
- эластичен, способен растягиваться почти вдвое от первоначальной длины.
Использование ФУМ для водопроводных соединений
Применение герметичной плёнки для водопроводных соединений имеет определённые преимущества в сравнении, например, с использованием льняной пакли и герметика
Водопроводные соединения, уплотнённые лентой Источник userapi.com
При использовании герметика, в зависимости от его разновидности, соединение может быть скреплено практически намертво, и в случае необходимости демонтажа, трубы будут разбираться долго и ложно.
Преимущество использования ФУМ-ленты для воды заключается в том, что она не препятствует демонтажу труб, обладает достаточной водонепроницаемостью и проще в применении. Также её можно использовать вместе со льном, в качестве дополнительного уплотнителя.
Использование ФУМ для газопровода
Для скрепления деталей газопровода и установки газового оборудования следует использовать только специальную ФУМ-ленту для газа. В комплекте к ней должен идти сертификат соответствия, подтверждающий пригодность её использования на газовых трубах.
Специальная плёнка для газа имеет жёлтый цвет. Её делают более широкой – до двух сантиметров в ширину.
Жёлтая ФУМ-лента для газа Источник megastroy.com
Использование материала возможно лишь тогда, когда герметизации можно достичь лишь с использованием уплотнителя. В случае с резиновыми шлангами, а также шлангами из металла герметизирующую функцию обеспечивает специальная прокладка. В таком случае, дополнительный уплотнитель не добавит соединению герметичности, и даже может её нарушить, так как будет мешать плотному прилеганию прокладки.
Как наматывать ленту
На самом деле чтобы разобраться, как правильно наматывать ФУМ-ленту на резьбу, нет необходимости обладать какими-либо особыми умениями. Однако, следует учитывать определённые особенности работы, чтобы защитить соединения от протечек.
Перед тем, как наматывать ФУМ-ленту, сперва необходимо тщательным образом очистить детали. Все места соединений нужно обработать растворителем и высушить, чтобы исключить попадание мусора под ленту.
Намотка ленты на резьбу Источник sovet-ingenera.com
Плёнку накручивают соответственно направлению закручивания детали. Для прочности и надёжности материал нужно немного натягивать. Однако, переусердствовать не стоит, контролируйте силу натяжения, чтобы случайно не порвать плёнку. Конец плёнки следует вывести наружу – он не должен препятствовать закручиванию детали.
Плёнку нужно наматывать в несколько слоёв. При этом, количество слоёв напрямую зависит от размера соединения – чем оно шире, тем плотнее должна быть обмотка. Как правило, четырёх витков бывает достаточно, но на широких трубах их количество может доходить до двух десятков.
Натягивайте ленту таким образом, чтобы под ней чётко прощупывался рельеф. Обрывать ленту лучше всего не обрезкой, а путём натяжения – таким образом вы дополнительно натянете материал и сузите край ленты.
Как наматывать ФУМ-ленту на резьбу, показано в этом видео:
Что необходимо учесть
При работе с лентой необходимо учитывать некоторые её характерные особенности.
- Лента довольно скользкая, поэтому наматывать нужно аккуратно, чтобы полоски не съезжали за пределы. Желательно не допускать выпадения кромки во внутреннюю сторону соединения.
Как должна располагаться лента на резьбе Источник abro-ind.ru
- Когда плёнка уже была намотана, её нельзя будет размотать и намотать заново – это нарушит герметичность. Старайтесь производить обработку аккуратно сразу, в противном случае придётся потратить много материала впустую.
- Также герметичность нарушится, если возникнет надобность ослабить соединение. В таком случае тоже придётся наматывать материал заново.
Другие варианты уплотнителей
Разумеется, ФУМ-лента не является единственным существующим вариантом уплотнения соединений. Среди прочих следует выделить льняную паклю, вместе с которой для скрепления деталей труб используют различного рода герметики, а также сантехническую нить. Рассмотрим их преимущества и недостатки в сравнении с ФУМ.
Льняная пакля
Лён также является одним из популярнейших материалов. Так же, как и ФУМ, паклю принято наматывать плотным слоем.
Важно наматывать паклю аккуратно и плотно, заполняя резьбу полностью по виткам. Снаружи волокна дополнительно покрывают краской или герметиком. Из этого вытекает основной недостаток данного материала. При этом следует учитывать, что в случае использования краски, соединения невозможно будет демонтировать, и трубы будут непригодны к ремонту.
Льняная пакля Источник ytimg.com
Также, недостатком данного материала является его относительная недолговечность. В отличие от ленты, лён подвержен постепенному разложению под воздействием влаги.
Основными преимуществами пакли в сравнении с ФУМ являются:
- Регулируемость. После намотки и закрепления соединения допускается откручивать его под небольшим углом без потери герметичности и необходимости замены уплотняющего материала.
- Надёжность уплотнения, высокая степень герметичности и способность впитывать в себя жидкость.
- Высокая устойчивость к разного рода физическим воздействиям.
- Лёгкость разборки соединения.
Если стоит выбор что лучше использовать – ленту или льняную паклю, то однозначного ответа здесь нет. Как правило, для промежуточных трубопроводных соединений рекомендуется использовать паклю. Лента же больше подойдёт для закрепления кранов, счётчиков и смесителей.
Герметики
При использовании льняной пакли, для лучшего прилегания и уплотнения соединение дополнительно обрабатывают жидким герметиком.
Жидкие герметики Источник a.d-cd.net
Герметики в разы улучшают плотность прилегания резьбы, за счёт чего увеличивается непроницаемость соединения. Помимо этого, они дают более сильную защиту от повреждений физического характера. В трубопроводе это особенно актуально, так как трубы постоянно подвергаются внутренним воздействиям.
Однако, из вышесказанного вытекает главный минус использования герметиков. Они очень сильно скрепляют соединения, поэтому демонтаж конструкции в случае возникновения такой необходимости будет весьма затруднителен. Соединение придётся распаивать, и не факт, что после такого они будут пригодны к повторному монтажу. Герметик затвердевает под воздействием воздуха и работает как суперклей.
Герметики бывают разной прочности. Они подразделяются на две основные категории.
- Синий герметик характеризуется средней прочностью. При его использовании, разобрать конструкцию без повреждений ещё возможно, но всё равно проблематично. Чтобы немного ослабить силу соединения, придётся приложить немало усилий.
- Красные герметики прочнее синих, поэтому в случае их использования разобрать конструкцию, не прибегая к искусственному нагреву, совершенно невозможно. Применять стоит только в участках трубопровода, подверженных сильным вибрациям, чтобы максимально укрепить соединения в этих местах.
Выпускаются герметики для различных работ Источник kudo-bond.ru
Сантехническая нить
Сантехническая нить – это продвинутый инструмент для уплотнения. Она уже пропитана герметизирующим составом, поэтому необходимости в использовании жидкостных герметиков не возникает.
Волокна нити не высыхают под воздействием высоких температур и не портятся от соприкосновений с жидкостью. При разборке труб не требуется очищать соединения от нити. Материал легко и быстро наматывается за пару десятков витков.
Нить позволяет соединениям выдерживать сильное давление, при этом не создаёт трудностей при демонтаже. В целом, это более надёжный инструмент для герметизации соединений, но и стоит он дороже, нежели ФУМ или пакля.
Использование сантехнической нити Источник strojdvor.ru
Коротко о главном
ФУМ-лента является одним из популярных и действенных вариантов уплотнителей. Она доступна в цене, проста в использовании, а также не создаёт проблем при последующих ремонтных работах.
Есть несколько простых правил, как наматывать ФУМ-ленту на резьбу:
- место намотки надо очистить;
- лента наматывается по резьбе – как по ней будет двигаться гайка;
- при намотке ленту надо немного натягивать;
- обычно достаточно четырёх слоёв, но иногда их требуется больше;
- после намотки ленты рельеф резьбы должен прощупываться.
Прочитать позже
Отправим материал на почту
Не совершайте этих ошибок при монтаже резьбовых соединений водопровода своего загородного дома
Резьбовые соединения труб встречаются при монтаже водопровода практически из любого материала, будь то стальная водогазопроводная труба, труба полипропиленовая, или даже металлопласт. Как минимум, на стальной резьбе присоединяются смесители, шаровые краны, гибкие подводки, американки.
Уплотнение металлических резьб традиционно выполняется при помощи льняного волокна с суриком, но сегодня этот способ всё чаще вытесняется другими материалами, поскольку они, по уверениям маркетологов значительно проще и удобнее в использовании.
Так вот, это первая ошибка, которой следует избегать начинающим сантехникам или дачникам-самостройщикам. Не проще и не удобнее.
Другое дело, что сурик нынче купить гораздо труднее, нежели различные паковочные пасты для резьбовых соединений.
Кроме того, соединение на сурике очень тяжело разобрать, он пристаёт намертво и нужны значительные усилия, чтобы раскрутить такое соединение.
На фото вы можете видеть льняное волокно для герметизации резьбовых соединений, паковочную пасту Унипак и ленту ФУМ (Фторопластовый уплотнительный материал).
Далее покажу три фото совершенно чудовищного использования льна и ФУМ-ленты. Фото взяты из сети:
По поводу данного способа паковки резьбового соединения можно говорить долго и в основном в непечатных выражениях. Скажу лишь одно — не делайте так.
Забудьте о ФУМ-ленте и прочих материалах на основе фторопласта. С ними гораздо сложнее работать начинающим.
Для человека, не имеющего собственного опыта в сантехнике, оптимальным вариантом будет именно лента ФУМ. Паковка резьбовых соединений с ее помощью не требует особых навыков и производится без герметиков: намотали материал, как указанно в инструкции и закрутили резьбу.
Конечно, срок службы такого соединения не велик, но перепаковать соединение через 5 лет новым слоем ленты труда не составит.
Хороший совет от «бывалых», не правда ли? Намотали, закрутили, включили воду — она потекла из всех соединений.
И не через пять лет, а при первом же включении.
Засада тут в том, что за счёт гладкости ленты соединение действительно легко монтируется и демонтируется. Но эта гладкость является и огромным недостатком.
Очень сложно угадать необходимое количество витков подмотки. Ленты наматывается или мало, и она не держит воду, или слишком много, и её рвёт и выдавливает из соединения при скручивании соединяемых элементов.
Со временем, под воздействием вибрационных и механических нагрузок соединения на ФУМ-ленте ослабевают и могут начать протекать. ФУМ-лента не подходит для монтажа с позиционированием, а оно необходимо при монтаже вентилей и кранов. Забудьте про ФУМ, если вы впервые занялись монтажом резьбовых соединений.
Лента ФУМ на резьбе
Используйте лён и Унипак, больше ничего не нужно, если вы хотите собрать резьбовые соединения надежно и долговечно.
Как правильно наматывать на резьбу льняную прядь в сети можно найти сотни обучающих роликов или письменных инструкций. Приведу одну из них:
Но такие инструкции никогда не снимают всех вопросов начинающих монтажников. Необходимо запомнить только основное — намотка всегда делается по часовой стрелке, в противном случае при закручивании резьбы лён будет топорщиться. Иными словами, подмотка делается по направлению закручивания резьбы, а не против него.
Методы запасовки льняной пряди при подмотке можно использовать любые, важно научиться наматывать льна ровно столько, сколько нужно. Не больше, и не меньше.
Потренируйтесь собирать резьбовое соединение просто на куске трубы с муфтой, через несколько «подходов к снаряду» вы будете это чувствовать.
Такая тренировка гораздо лучше многочасовых просмотров обучающих роликов. Хотя два-три из них для начала стоит и посмотреть.
Последовательность операций — наматываем на резьбу льняную прядь, смазываем сверху Унипаком, скручиваем соединение. Сначала рукой, потом дотягиваем ключами.
Для паковки резьбовых соединений обязательно используются вспомогательные средства. Даже удобные и надежные американки ничего не потеряют при дополнительной подмотке льном или лентой ФУМ.
И это вторая ошибка. Никогда, слышите — НИКОГДА не подматывайте резьбу под соединение накидной гайкой. Будь то накидная гайка американки, смесителя, или гибкой подводки.
Уплотнение таких соединений вполне надёжно обеспечивается за счёт штатных прокладок. Дополнительная подмотка резьбы или бессмысленна, или даже вредна. Она может препятствовать затянуть накидную гайку до упора, чтобы она надежно прижала прокладку. А если прокладка хорошо зажата гайкой, подмотка совершенно лишняя.
Обратите внимание на насечки резьбы на американке. Там, где соединение идет на подмотке льном, они есть, на резьбе под накидной гайкой — отсутствуют. Крупнее:
Кранбуксы также уплотняются штатными прокладками и не нуждаются в подмотках, герметиках и прочих дополнительных герметизирующих материалах.
Подводим итоги:
- Используйте для герметизации резьбовых соединений только лён и пасту Унипак. Все прочие материалы не для начинающих самоделкиных. Хотя и многие опытные специалисты пакуют резьбы на водопроводе именно так и никак иначе.
- Никаких подмоток резьб под накидные гайки смесителей, подводок, американок. Никаких герметиков и подмоток для установки кранбукс.
Всем удачи!
Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.
Как наматывать лен на резьбу трубы правильно своими руками
Перед тем как наматывать лен на резьбу трубы своими руками нужно выяснить все особенности процесса, благодаря чему удастся избежать ряда ошибок, которые способны привести не только к образованию протечек, но и стать причиной повреждения изделий, а также их преждевременному выходу из строя и необходимости в замене.
Содержание
Преимущества и недостатки сантехнического льна
К числу положительных качеств, которые возникают при использовании данного материала, относится ряд следующих:
- Увеличение герметичности. Пакля отлично впитывает в себя влагу, в результате чего происходит ее набухание. С учетом этого удается дополнительно снизить вероятность образования протечек в местах резьбовых соединений.
- Высокая механическая устойчивость. При использовании сантехнического льна удается осуществлять подгонку сантехники без утери герметических показателей. Благодаря этому в случае потребности можно совершать половину или целый оборот назад без снижения герметичности.
- Универсальность. Материал хорошо подходит для любых типов резьбовых соединений, но для этого его следует должным образом наматывать.
- Доступная стоимость. В сравнении с другими материалами, предназначенными для герметизации, лен обходится на порядок дешевле.
Обратите внимание! Отдавать предпочтение нужно исключительно качественному сантехническому льну, который поступает в продажу в виде косички или нетугой бухты с отсутствием комков.
Помимо преимуществ при использовании пакли имеются некоторые недостатки и определенные сложности, требующие дополнительных действий:
- Материал органического происхождения. По этой причине сантехнический лен способен подвергаться процессу гниения, особенно под воздействием воды и воздуха. Проникновение второго в систему водоснабжения или отопления может произойти в ходе проведения ремонтных работ или профилактического осмотра, выполнение которого следует совершать каждый год. Во избежание таких проблем к пакле нужно добавлять вспомогательный материал, предотвращающий образование процесса гниения. В его качестве может выступать масляная краска, паста для герметизации, солидол или литол.
- В некоторых ситуациях, перед тем как намотать сантехнический лен на резьбу требуется в обязательном порядке произвести ее подготовку, очищение и убрать ржавчину с металла. Большая часть изготовителей труб и фитингов выпускают резьбовые соединения уже в полностью готовом виде, подготовленном к будущему наматыванию льна.
На витках резьбы имеются специально выполненные насечки, которые предотвращают соскальзывание и скапливание материала в пучок в процессе применения по прямому назначению. В случае отсутствия сантехник дополнительно осуществляет их нанесение посредством напильника, плоскогубцев или обычного ножа, что также приходится делать при проведении работ своими руками.
- Уплотнительный материал не следует укладывать чересчур толстым слоем, поскольку в таких случаях возникает вероятность повреждения соединения, особенно если оно выполнено из латуни или бронзы.
- При использовании сантехнического льна нужно обладать некоторыми познаниями, которые требуют грамотного проведения наматывания.
- Имеются материалы, что значительно усложняют процесс дальнейшей разборки резьбовых соединений при их взаимодействии с паклей. К их числу относится масляная краска и герметик на основе силикона. В некоторых ситуациях при использовании дополнительных материалов выполнить установку не представляется возможным.
- Уплотнительный материал нельзя применять там, где температура способна доходить до 90°C. При ее достижении лен начинает буквально вариться, утрачивая свои герметизирующие качества. При работе со сталью также требуется соблюдать необходимую технологию наматывания, без которой резьба становится подверженной коррозии.
Как наматывать лен на новую резьбу
Перед началом намотки на новое резьбовое соединение сантехнического льна требуется в обязательном порядке произвести подготовку витков. В продажу большая часть фитингов поступает с наличием уже готовой нарезанной резьбы и специальными насечками для наматывания уплотнительного материала. Необходимо учитывать, что на гладкой поверхности лен с легкостью слезет или стянется в пучок, из-за чего в обязательном порядке произойдет нарушение герметичности. Полноценную фиксацию волокон удастся добиться лишь при наличии зазубрин на витках.
Помимо этого как ранее была указано при отсутствии их можно наметить с помощью обыкновенного напильника, ножа, а также ножовки по металлу. Некоторые мастера для данной задачи прибегают к использованию сантехнического ключа и иногда даже плоскогубцев. Для этого осуществляется обхватывание резьбы, и в ходе простого нажатия производится нанесение засечек. При проведении данного этапа следует попытаться сделать витки шероховатыми.
Перед тем как наматывать лен на резьбу необходимо от целой косички изъять одну прядь. При выполнении этого процесса нужно отделить оптимальное количество волокон, чтобы в итоге обмотка не получилась не только слишком тонкой, но и чрезмерно толстой. В основном профессионалы советуют брать столько материала, сколько соответствует по толщине 1-2 спичкам. При обнаружении в пряди комков или небольших ворсин перед дальнейшим применением их требуется в обязательном порядке устранить.
Правила осуществления работ
Наматывание лена на резьбовые соединения можно с использованием даже своей технологии, которая может иметь отличия. К примеру, некоторые мастера совершают ее накручивание в форме жгута, а другие просто заплетают его в обыкновенную косичку или же выполняют накладывание методом распущенной нити.
Нанесение дополнительной смазки можно осуществлять различными способами. К примеру, выполнить ее нанесение на чистую резьбу, и лишь затем осуществить обматывание паклей. После требуется осуществить вскрытие еще одним дополнительным слоем. В качестве иного способа можно совершить обильное пропитывание волокон и только в следующую очередь производить подготовку.
Если необходимые познания отсутствуют и хочется выяснить, как правильно наматывать лен на резьбу – по часовой стрелке или в обратном направлении, то мнение специалистов в этом вопросе разнится, поскольку некоторые из них придерживаются первого способа, а другие – противоположного. Наиболее оптимально мотать материал с учетом витков резьбового соединения. При наличии левой резьбы наматывание льняных волокон следует осуществлять по часовой стрелке, если она правая, то в обратном направлении.
Вне зависимости от этого в обязательном порядке требуется край пряди за границами витков прижать пальцем и при совершении первого оборота он должен находиться в виде креста, благодаря которому удается совершить закрепление материала. При выполнении этого процесса нужно исключать наличие любых просветов. Во избежание этому витки должны ложиться плотно друг к другу. Ближе к краю трубы следует снизить толщину наматываемого льна, благодаря чему гайка легче зайдет на резьбовую часть.
По завершении подмотки необходимо выполнить отделение лишней пакли, ее край приклеить герметиком, а следом за этим намотку требуется разладить вровень с резьбой. Лучше всего, когда максимальное усилие, прикладываемое к гайке, приходится на крайние 2-3 витка резьбового соединения, а при окончательном затягивании часть из них остается с наружной стороны. Если же накручивание гайки осуществляется руками и в процессе она двигается легко, то намотано очень малое количество материала. В таком случае необходимо домотать поверх него еще паклю или совершить ее снятие и произвести процесс повторно с самого начала.
Обратите внимание! При закручивании гайки нельзя допускать сбивания льна на край.
По окончании монтажа выглядывающую из-под гаек паклю требуется подрезать или разгладить по месту примыкания. Кроме этого после данных работ следует произвести окрашивание состоящих из черных металлов соединений, благодаря чему их удастся обезопасить от коррозии.
Полезные советы
Вокруг намотанного льна необходимо произвести обработку специальной пастой, предназначенной для сантехники или же воспользоваться любым иным материалом для герметизации, нанесение которого следует осуществлять круговыми движениями. Проведение данной процедуры надо совершать максимально аккуратно. Второй конец следует приклеить поближе к краю резьбы и перед закручиванием требуется проверить, не заполнился ли материалом для герметизации трубной просвет.
Важно! Органическую паклю нельзя использовать при газовых соединениях, поскольку под воздействием газа она вместе с дополнительно применяемым силиконом подвергнется разрушению. Для данной задачи оптимальным вариантом является фум-лента.
Наматывание льна на экопластик
При работе с этим материалом необходимо соблюдать предельную осторожность, поскольку он, так же как и латунь способен лопнуть. С учетом этого при закручивании не нужно сильно усердствовать.
Перед проведением работ следует произвести соединение обоих фитингов, и совершить подсчет количества оборотов. После этого их необходимо обратно разъединить и можно приступать к равномерному наматыванию льна. По завершении намотки поверхность пакли требуется обработать дополнительным составов и только следом за этим можно осуществлять соединение фитингов.
Если при предварительном завинчивании было насчитано, например, 6 оборотов, то после наматывания льна лучше произвести на пол поворота меньше и не совершать максимально возможного затягивания. В такой ситуации вместо герметика более оптимально применять упаковочную пасту.
Что лучше: лен или фум-лента?
Зачастую уплотнение резьбовых соединений осуществляется при работе с водопроводной системой. В ходе ее монтажа для холодной воды из стальных труб существенных достоинств не имеет ни один из указанных материалов. Важно лишь правильно совершить наматывание уплотнителя.
Совсем по-другому обстоят дела, когда совершается установка водопровода из пластиковых или металлических труб, для которых более подходящим вариантом является фум-лента. В этой ситуации ее преимущество заключается в скорости наматывания. Ввиду своей более простой намотки процедура с ее применением выполняется быстрее, чем при использовании льна, что особенно заметно при значительном объеме работ. Монтаж неметаллического водопровода занимает меньшее количество времени относительно стального и кроме этого резьба у фитингов первых является ровной и аккуратной, благодаря чему фум-лента позволяет на порядок эффективнее осуществить их уплотнение.
Обратите внимание! Фум-лента является оптимальным вариантом при соединении фитингов диаметром не больше 20 мм, поскольку при намотке на более крупные ее качество герметизации заметно ниже, уступая по эффективности льну.
При выполнении установки водопровода для горячей воды и отопительной системы следует учитывать некоторые особенности. Это относится также и к подмотке. Помимо наличия в трубах воды необходимо не забывать, что она горячая, с учетом чего уплотнительный материал должен обладать не только герметичностью, но и стойко переносить воздействие высоких температур. В таких ситуациях фум-лента не проявляет себя в лучшем виде, поскольку происходит ее расщепление на волокна, которые приводят к забиванию пустоты соединения, закрывая проходы для воды, поступающей по системе. Под влиянием высоких температур, что должны иметься в отоплении и способны быть в горячем водоснабжении эти волокна начинают сжиматься, приводя к образованию протечек. В отличие от фум-ленты у сантехнического льна этот недостаток отсутствует.
Если учитывать другие особенности этих уплотнителей, то лен имеет более доступную стоимость, даже если брать в расчет сопутствующий материал, в качестве которого выступает, к примеру, паста для герметизации. Фум-лента стоит дороже, хотя и не существенно, но все же при осуществлении крупного объема работ разница может быть достаточно ощутимой.
В некоторых ситуациях самым лучшим вариантом является комбинированное применение обоих уплотнительных материалов. Витки фум-ленты прокладывают волокнами сантехнического льна или в противоположном порядке. Выполнение герметизации осуществляется в редких случаях по причине особенностей условий установки или эксплуатации трубопровода.
Помимо этого при использовании льна мастер должен обладать некоторыми навыками ввиду большей сложности процесса намотки. Значительно же проще наматывать фум-ленту, благодаря чему работы с ее применением отнимают на порядок меньше времени.
Выяснив как наматывать лен на резьбу трубы правильно, и соблюдая приведенные правила и нюансы на практике удастся обеспечить надежность и продолжительный срок службы соединений, а также исключить вероятность их преждевременного повреждения и возникновения протечек, которые могут проявиться не только при слишком тонком слое намотки, но и при его превышении.
com/embed/hifH0ImLLqA» frameborder=»0″ allowfullscreen=»allowfullscreen»>Вас может заинтересовать:
Как пользоваться лентой ФУМ правильно советы сантехника
Герметичность соединений – важный показатель качества работы сантехника или газовика. Необходимо правильно наматывать ФУМ ленту: не допускать перекосов, соблюдать направление намотки, не ошибаться с количеством ленты. Ошибки в этом деле чреваты проблемами с соединением: оно либо начнет протекать, ибо фитинг треснет при затягивании. Разберемся, как правильно уплотнять резьбу ФУМ лентой и что для этого требуется.
Что такое ФУМ лента?
Аббревиатура «ФУМ» образована от названия материала (фторопласт, т. е. политетрафторэтиленовый полимер) и его назначения (уплотнительный материал). Аббревиатура достаточно полно описывает средство для уплотнения стыков. Это полоса белой (иногда бежевой) полимерной пленки. Намотав ее на резьбу, предотвращают просачивание влаги или проникновения газа через соединение.
ФУМ лента появилась в качестве замены материалам для герметизации, применявшимся ранее: пакле, льняным шнурам, пропитанным краской бинтам и другим материалам на натуральной основе. Чтобы оценить целесообразность применения новой разновидности уплотнителя, нужно хорошо представлять себе сильные и слабые стороны фторопластового полимера.
Достоинства и недостатки материала
Главное достоинство ленты, которое сразу оценили сантехники и газовщики, – простота и удобство в использовании. Ее не нужно промазывать водоотталкивающими пастами, краской или иными субстанциями, поэтому сокращается время создания каждого соединения. Кроме того, не приходится пачкать руки.
К другим преимуществам этого уплотнителя относится:
- Стойкость к агрессивным веществам. Даже растворы химически активных веществ, текущие по трубам, загерметизированным фторопластовым уплотнителем, не разрушат набивку.
- Стойкость к низким и высоким температурам. Фторопластовый полимер не теряет эластичности при температурах от -50 °C до +210 °C.
- Непригодность для развития микроорганизмов. На поверхности пленки не растет плесень, также этот материал не повреждается бактериями.
Лента может применяться для герметизации резьбовых соединений на трубопроводах из пластиковых, металлических или металлопластиковых элементов.
Есть и некоторые недостатки. Прежде всего, лента неприменима для трубопроводов с большим диаметром (от 50 мм и более). На массивной резьбе слой пленки в 0,1–0,2 мм не обеспечит непроницаемость для воды. Кроме того, соединения, заделанные с помощью этого уплотнителя, нежелательно проворачивать. Иначе резьба острой кромкой рассечет материал, открыв путь воде.
Разновидности ленты: выбираем правильно
Первый секрет, который необходимо знать, чтобы пользоваться фторопластовым уплотнителем правильно: существуют три разновидности ленты. Каждая из них предназначена для особых видов трубопровода. Вот их краткая характеристика:
- Чтобы добиться герметичности резьбового соединения труб, в которых будут течь агрессивные жидкости, применяют пленку ФУМ-1.
Она покрыта специальной смазкой, повышающей качество герметизации и облегчающей сборку.
- Для систем, по которым поступают окислители, предназначен материал ФУМ-2. В его составе нет смазки.
- Если в среде нет окислителей, щелочей и других агрессивных веществ, подойдет пленка ФУМ-3. Она также выпускается без смазки.
Не меньшее значение, чем тип материала, имеет ширина полосы. Она должна строго соответствовать ширине резьбы. Поэтому все три разновидности выпускаются в нескольких различных типоразмерах.
Если тип пленки или размер полосы подобран неправильно, сделать резьбу непроницаемой будет очень сложно.
Технология герметизации соединений
Еще одно условие получения хорошего результата – соблюдение технологии герметизации стыков.
Работы выполняются в следующем порядке:
- Очистка резьбы от грязи и окислов. Металлическую резьбу очищают проволочной щеткой. Завершающий этап – протирка деталей ветошью, смоченной в растворителе, чтобы убрать жировую пленку.
- Подбор пленки по типу и ширине. Края не должны выходить за границы резьбы. Слишком узкая разновидность тоже не годится: при наматывании в месте перекрытия слой получится толще, а по краям – тоньше.
- Намотка ленты. Витки делают строго по часовой стрелке, с достаточным натяжением, чтобы материал плотно садился на резьбу, но не прорезался.
Ленту нельзя отматывать обратно. Если при намотке виток лег не правильно, придется снять материал целиком и перемотать повторно.
Чтобы правильно работать с ФУМ лентой, требуется некоторый навык. Если вы раньше ни разу не пользовались этим материалом, обязательно потренируйтесь перед тем, как собирать стык (сделайте несколько пробных намоток). Затраченные усилия окупятся – вы сможете создавать аккуратные соединения, не проницаемые для воды, затрачивая минимум усилий.
Правильная намотка фум ленты на резьбовые соединения
Резьбовое, фланцевое или ниппельное соединение требует уплотнения, для исключения протечек в процессе дальнейшей эксплуатации. Универсальная фторсодержащая пленка – фумлента заменила традиционную паклю, известную сантехникам с незапамятных времен. Теперь пользуются современной фум лентой, в разы улучшающей качество стыков трубопроводов и коммунальных систем.
На заметку: фум лента подходит для пластикового сантехнического оборудования, где показывает стопроцентный результат герметизации стыков.
- Свойства и технические характеристики
- Область применения
- Преимущества и недостатки
- Подготовка поверхности
- Простой способ намотки на резьбу
- Сколько витков фум ленты наматывать на резьбу
- Особые рекомендации
Свойства и технические характеристики
Лента изготовлена из политетрафторэтилена или фторопласта. Обмотка из нее обладает уникальными свойствами:
- Устойчива в температурном диапазоне – от -60 до +200°С;
- Не впитывает воду и другие жидкости:
- Устойчива к химическим соединениям;
- Нейтральная реакция на технические смазки и строительные эмульсии;
- Устойчива к образованию грибков и плесени;
- Не реагирует на атмосферные воздействия;
- Выдерживает давление в системе до 100 атмосфер, стойка к гидравлическим ударам и перепадам давления;
- Не крошится при низких температурах и не плавится при высоких;
- Не стареет – срок службы равен времени службы конструкции.
Технические характеристики:
- Размер по толщине – от 0,04 до 02 мм;
- По ширине – 10, 20, 15, 60 мм;
- Максимальное давление 40 Мпа:
- Сопротивляемость на разрыв – от 40 до 60 кг/кв. см;
- Смазки до 20%:
- Модуль Юнга – 1,4-1,8.
Область применения
Уплотнитель используется для прокладки и герметизации стыков в резьбовых соединениях труб, колен, фитингов. Ее иногда применяют как альтернативу резиновым прокладкам и уплотнительным кольцам при временном ремонте, пока сходят в магазин.
Область применения в зависимости от марки:
- Марка №1 – используется в соединения систем, транспортирующих агрессивные жидкости (кислота, щелочь). Вазелиновая смазка усиливает защитные свойства материала. Применяют для монтажа канализационных, отопительных систем и труб водоснабжения. Производят такой материал шириной от 10 до 100 мм;
- Марка №2 – уплотняют газовые трубопроводы, транспортирующие кислород и прочие окислительные газы.
Бывает в ширину от 3 до 20 мм;
- Марка №3 – это обрезанный край первых двух марок. Представлена шириной от 3 до 20 мм область применения схожа с предыдущими.
Учитывая размер трубы, выбирают ширину фум ленты.
Фторопластовый уплотнитель широко используют в домашнем хозяйстве, при подключении бытовых приборов – посудомоечных и стиральных машин, газовых котлов.
Во всех случаях на резьбу делается подмотка, усиливающая сцепление и герметичность соединения. При правильной обмотке происходит надежная герметизация стыков.
Рассмотрим, как правильно наматывать фум ленту на резьбу.
Преимущества и недостатки
К плюсам обмотки относят:
- Первое отличие от пакли – фумлента не впитывает воду. Поэтому стыковка не требует дополнительной герметизации в виде нанесения краски или замазки;
- Легкость в употреблении – уплотнитель упакован на небольшие бобины, с которой просто накручивать непосредственно на резьбу;
- Эстетичность обработки – материал не выступает за края, как это случается с паклей.
Кроме того, лента выпускается в тонах, соответствующих цветам пластиковых труб и сливается с общим фоном;
- Льняная пакля со временем приходит в негодность и требует замены, а фторопласт не разрушается и служит столько, сколько фитинг или сифон;
- Легкий демонтаж в случае замены конструкции. Намотку просто снимают без дополнительной зачистки;
- После намотки уплотнителя не требуется значительных усилий для соединения деталей;
- Широко распространена – ее всегда можно приобрести в нескольких вариантах ширины и толщины в любом строительном маркете.
Есть незначительные минусы:
- Не подходит для треугольной металлической стальной резьбы, так как материал может быть поврежден острыми краями и не выполнит функции уплотнителя;
- Лишняя обмотка не уплотняется, как традиционная пакля, поэтому нужно дозировать витки накрутки. Обычно это 3-10 оборотов;
- Уплотнитель не подходит для оборудования, производящего во время работы вибрации.
В процессе эксплуатации тряска лишает фторопласт присущих ему свойств, нарушая герметичность.
Подготовка поверхности
Монтажный узел обычно покрыт влагой, ржавчиной или смазкой от предыдущих операций. Новая труба имеет пыль от нарезки. Поэтому перед тем как мотать фумленту, резьбовой отрезок тщательно очищают, добиваясь сухого состояния.
Для очистки применяют обыкновенную ветошь.
Затем обрабатывают бензином или растворителем, чтобы полностью обезжирить поверхности.
Простой способ намотки на резьбу
Технически уплотнитель представляет собой тонкую, неширокую ленточку, намотанную на бобину. Оттенки – белый и кремовый. Задача обмотки – не оставить зазора для протечки воды или другой жидкости. Учитывают, что стандартная резьба всегда идет по часовой стрелке слева направо.
На заметку: Используя ленту первый раз, лучше сделать пробную обмотку, чтобы посмотреть, как ведет себя материал и определить количество витков на данном участке.
Чтобы обмотать место стыка конец ленты освобождают и прикрепляют к резьбе. Катушку держать в сторону сматывания, чтобы фумка была в постоянном натяжении против часовой стрелки. Ее постоянно подтягивают, равномерно сдвигая на половину, чтобы был хороший нахлест на предыдущий слой.
Второй этап – готовую обмотку притирают пальцами к основанию настолько, чтобы она буквально въелась в резьбу и проступили ребра. Так легко накрутить вторую половину конструкции, а подложка из ленты обеспечит надежную герметичность соединения.
Сколько витков фум ленты наматывать на резьбу
Подбирая ширину и марку ленты, обращают внимание на вид трубы и степень износа резьбы. Значительный износ требует большое количество герметичной прослойки.
Как правильно наматывать фум ленту:
- Прикладывают конец фумки на сгон и ведут ее по часовой стрелке, так же как идет резьба. Если сделать наоборот, то при закручивании сгона, вся намотка стянется назад и придется перематывать.
Прямая обмотка будет идти в направлении винта и плавно прилегать к основанию. Рубцы резьбы глубже продавят фторопласт и герметично закроют просвет.
- Ширину материала подбирают по размеру наружной резьбы. Следят, чтобы края не закрыли проход в трубе.
- При накладывании фторопласта прилагают усилие не растягивающее, а только плотно прижимающее его к основанию. Растянутая лента уже испорчена и не годится для намотки.
- Оторванный конец не должен препятствовать плавному вхождению второй трубы. Его аккуратно отводят в сторону, а в конце монтажа отрезают или отрывают.
Витки рассчитываются исходя из диаметра трубы. Если размер 20-30 мм, то намотать не более трех слоев. 30-40 мм четыре слоя. На большие трубы наматывают до 20-30 оборотов. Во всех вариантах индивидуально определяют количество оборотов, в зависимости от состояния резьбы.
Особые рекомендации
Ленту фум мотают только один раз! Если наматывание получилась слабым или неудачным, снимают все слои и повторяют заново. Прочная стыковка с выступом резьбы прорезает поверхность и фторопласт становится непригодным к повторному использованию.
Не рекомендуется производить обмотку несколькими отрезками – натяжение будет недостаточным, а герметичность останется под вопросом.
Правильно намотанная фум лента
Слишком большое натяжение уже нельзя ослабить, придется снять все слои и повторить заново. Нужно стараться не растянуть ленту, а просто подтягивать, сохраняя напряжение.
Конец лучше не отрезать, а срывать резким движением.
Таким образом, мастер установит кран или смеситель, заменит сифон, соединит трубы. Соединения с подмоткой останутся сухими даже при сильном напоре и гидравлическом ударе. С монтажом справится даже домашний любитель, не имеющий больших навыков в сантехнических работах.
Короткий видео-урок о том, как намотать фум ленту на резьбовое соединение:
Как пользоваться лентой ФУМ правильно: советы сантехника
Герметичность соединений – важный показатель качества работы сантехника или газовика. Необходимо правильно наматывать ФУМ ленту: не допускать перекосов, соблюдать направление намотки, не ошибаться с количеством ленты. Ошибки в этом деле чреваты проблемами с соединением: оно либо начнет протекать, ибо фитинг треснет при затягивании. Разберемся, как правильно уплотнять резьбу ФУМ лентой и что для этого требуется.
Что такое ФУМ-лента и области ее применения
Материалом для производства ФУМ является полученной химическим путем синтетический полимер политетрафторэтилен (фторопласт Ф-4), изначально имеющий вид белых хлопьев, которые при дальнейшей обработке спекаются и прессуются при высокой температуре.
ФУМ-лента — изготовленные из фторопласта Ф-4 тонкие эластичные полоски различной толщины и ширины, намотанные на бобины, реализуются в виде катушек, иногда в комплектацию дополнительно входит смазка или клей.
Благодаря своим физическим и химическим свойствам, лента широко применяется во многих бытовых сферах, где требуется герметичная изоляция резьбовых соединений:
Водоснабжение. Общеизвестно использование ленточных ФУМ для подключения санитарно-технических приборов, радиаторов отопления, соединения труб из различных материалов. Благодаря своим водоотталкивающим свойствам, лента незаменима при монтаже наружных водопроводных линий из труб ПНД, герметизации других видов фитингов на полимерной основе.
Газовые магистрали. ФУМ-лента не пропускает газы, поэтому обеспечивает надежную защиту от утечек при работе в газовых линиях, в быту с ее помощью подключают приборы учета газа, подсоединяют газовые плиты, котлы, баллоны и другое оборудование.
Автомобильная техника. Благодаря высокой химической и термической стойкости, ФУМ-лента применяется при ремонте любых видов техники, она не боится воздействия автомобильного топлива и масла.
В торговой сети чаще встречается лента следующих расцветок:
белая — предназначена для работы в водопроводных магистралях;
желтая — рассчитана на использования в газопроводных линиях.
Рис. 2 Разновидности ФУМ
Где применяется
Фторопластовый уплотнитель является тонким синтетическим материалом, который производят в виде ленты белового матового цвета.
Ленту используют на резьбовых, ниппельных, фланцевых соединениях газопроводов. А так же при герметизации соединений в системах горячего и холодного водоснабжения, например, во время приема жемчужной ванны (что это такое).
Возможно использование материала в инженерных сетях, работающих под давлением, которое не превышает 10 МПа.
Жгут фторопласта раскатывается, наматывается на основание в рулоны, шириной 10-16 миллиметров.
А что вам известно, про организацию слива воды из стиральной машинки? В полезной статье написано про способы подключения слива к канализации.
Про рекомендации, какое купить приспособление к унитазу для инвалидов, прочитайте на этой странице. Переходите по ссылке и узнайте, как облегчить посещение санузла человеку с ограниченному возможностями.
Состав материала может быть дополнен смазочными веществами. Наличие добавок зависит от назначения ФУМ-ленты.
Преимущества и недостатки перед паклей
Льноволокно остается одним из широко используемых материалов для уплотнения стыков на резьбе, но во многих случаях ее вытесняет лента ФУМ благодаря следующим преимуществам:
- В отличие от пакли, которая напитывается водой и нуждается в дополнительной защите (окраска, замазка), фторопластовая полоска водонепроницаема и не нуждается при монтаже в дополнительных расходных материалах.
- Герметизация с помощью фторопластовой ленты отличается простотой и высокой скоростью проведения работ.
- Практически невозможно обнаружить соединения с использованием льноволокна, имеющие эстетичный внешний вид – пакля часто выступает за габариты стыков, располагаясь на поверхности, имеет неаккуратную форму и окраску бросающихся в глаза цветов. Соединение с ФУМ обычно скрывается под фитингами и незаметно глазу, при необходимости его легко обрезать или оставить на светлом пластиковом трубопроводе без нарушения декоративности.
- Лен является натуральным материалом и при напитывании влагой подвержен гниению и разрушению, фторопласт может работать в системе десятки лет без потери своих физических и химических параметров.
- По приведенным выше причинам (окраска после намотки) соединение с фторопластовым изолятором в отличие от льняной пакли является быстросъемным — легко поддается демонтажу без проведения дальнейших работ по очистке резьбы и поверхности соединяемых деталей.
- При герметизации паклей необходимо прикладывать значительные физические усилия, используя сантехнические ключи — это может привести к разрушению поверхности фитингов, переходных муфт, накидных гаек. Благодаря своей пластичности при использовании фторопластовых лент прилагаемые усилия намного меньше и позволяют соединять детали даже руками.
- Следует отметить и коммерческие достоинстваства ФУМ-ленты — она легкодоступна, ее можно приобрести в любом магазине стройматериалов или на рынке, по стоимости сопоставима с ценой льняной пакли.
Рис. 3 Метрическая и трубная резьба
Несмотря на довольно существенные преимущества, ФУМ-лента так полностью и не вытеснила паклю по следующим причинам:
- Материал обладает недостаточной механической прочностью, то есть при использовании на металлической резьбе его поверхность может быть легко повреждена (прорезана) острыми краями зубцов при намотке — в результате герметичность нарушится и соединение начнет пропускать воду.
Данный недостаток ограничивает применение ФУМ-ленты, которую не рекомендуется использовать при треугольной металлической резьбе с острыми зубцами (рис. 3), наиболее подходящие виды – трубная, трапецеидальная и любого вида на пластичных изделиях из полимеров.
- Лента более требовательна к толщине слоя намотки, чем льняная пакля, при переизбытке поверхность фторопластового герметика разрывается, в то время как лен просто уплотняется.
- Несмотря на свою высокую теплостойкость, ФУМ-ленту не рекомендуется использовать в системах отопления со стальными трубами — из-за теплового расширения она сильно сжимается или выдавливается из резьбы, и при охлаждении не полностью герметизирует соединение, в результате чего возникает течь.
- Нельзя применять ФУМ и при стыковании фитингов, которые в процессе работы подвержены вибрации.
На заметку: При использовании ФУМ-лент необходимо понимать следующее: она более приспособлена для подсоединения резьбовых фитингов из полимеров, при хороших навыках – с металлической трапецеидальной и закругленной резьбами, и исключена при монтаже стальных трубопроводов, в которых резьба имеет треугольную форму и нанесена по технологии советских времен или самостоятельно плашками.
Учимся наматывать ленту ФУМ профессионально
Добавил(а): Владимир Донешко 16 марта
С появлением трубопроводов перед человечеством встал вопрос герметизации соединений. Эта задача решается с использованием различных уплотнительных материалов. Одним из самых распространённых на настоящий момент можно назвать ленту ФУМ. Чтобы обеспечить с её помощью надёжную фиксацию, важно знать, как наматывать этот уплотнитель.
Что представляет из себя материал
ФУМ-лента (лента из фторопластового уплотнительного материала белого или полупрозрачного цвета) позволяет герметизировать соединения на ниппельных, резьбовых и фланцевых трубопроводах. Уплотнитель широко используется в технических системах, имеющих внутренне давление не более 9,6–9,8 МПа.
В технической литературе для обозначения разновидностей ленты ФУМ закрепилось название «марка», но более правильно говорить о сортах материала:
- ФУМ-1 — лента этого вида снабжена смазкой в виде вазелинового медицинского масла и предназначена для использования в газовых и водопроводных сетях общего назначения.
Применяется она в системах, содержащих агрессивные вещества — разбавленные и концентрированные кислоты, растворы щелочей. Бывает шириной от 10 до 100 мм, толщина может составлять от 0,1 до 3 мм.
- ФУМ-2 — изготавливается без использования смазочного материала и применяется в качестве уплотнителя в трубопроводах, содержащих сильные окислители, кислород. Производится шириной от 3 до 20 мм и толщиной от 0,045 до 0,4 мм.
- ФУМ-3 — этот сорт встречается редко и в качестве самостоятельного назван быть не может, так как представляет собой краевую обрезь двух первых видов ленты. Применяется в областях, аналогичных первым двум сортам. Ширина может варьироваться в пределах 3–10, 10–20 мм, толщина от 0,12 мм.
Лента ФУМ выпускается в удобной упаковке, позволяющей легко её использовать
Лента ФУМ обладает рядом преимуществ, благодаря которым она является одним из наиболее востребованных уплотнителей:
- сохранение рабочих свойств при широком диапазоне температур — от -60 до +200 ºC;
- нулевая адгезия, влагопоглощаемость, водо- и газопроницаемость;
- неподверженность воздействию микроорганизмов;
- долговечность и устойчивость к воздействию агрессивных химических веществ;
- значительная степень устойчивости к механическим повреждениям;
- универсальность и простота использования.
Наряду с достоинствами, у материала есть и недостатки:
- недостаточная степень герметизации в случае резкого перепада температур из-за расширения материала;
- плохая устойчивость в системах, подверженных вибрации и динамическим нагрузкам;
- лента ФУМ начинает гореть при значительной температуре — 520 ºC, однако уже при нагреве до +260 ºC она выделяет токсичные фтористые соединения.
Процесс намотки уплотнителя не требует особых навыков
В качестве уплотнительного материала подходит и лён. Он даёт надёжное соединение, но его применение имеет ряд минусов: для его использования необходимо иметь особые навыки, связанные с технологией намотки и определением количества необходимого материала, и в соединениях с этим уплотнителем применяется герметик, что в дальнейшем значительно усложняет процесс разборки. Поэтому для мастера, не обладающего соответствующим опытом, оптимальнее использовать ФУМ-ленту.
Как правильно наматывать уплотнитель и сколько
Для получения наиболее надёжного соединения с использованием ФУМ-ленты следует выполнять ряд несложных правил:
- Перед намоткой материала нужно тщательно очистить поверхность места соединения от ржавчины и грязи, после чего произвести обезжиривание с помощью растворителя или бензина.
Дальнейшие действия производятся только после высыхания места соединения.
- ФУМ-лента наматывается на внешнюю резьбу по её ходу, то есть по часовой стрелке. Ширина материала подбирается в зависимости от ширины резьбового соединения. Края уплотнителя не должны закрывать внутренний диаметр трубы.
Лента ФУМ накладывается по ходу резьбы
- Накладывать ленту следует достаточно плотно и с небольшим усилием, это придаст соединению герметичность и прочность.
- Количество слоёв рассчитывается в зависимости от диаметра трубы и прямо ему пропорционально. Например, для трубы диаметром 30–40 мм потребуется 4 слоя ФУМ-ленты, а для трубы диаметром 20–30 мм будет достаточно 3.
- Конец материала следует вывести таким образом, чтобы не создать препятствий для накручивания соединительных элементов.
Видео: Как накручивать ФУМ-ленту на резьбу
Меры предосторожности
- Уплотнитель не рекомендуется наматывать с использованием двух или нескольких отрезков — это нарушит герметичность и прочность соединения.
- Находящуюся на резьбе ленту не следует частично отматывать, так как при повторном её наложении соединение утратит надёжность. При неудачной намотке материал следует снять полностью и повторить процесс.
- Если при соединении элементов создано слишком большое напряжение, которое может повлечь поломку, ослабить ленту не получится. В этом случае также нужно произвести наложение уплотнителя заново, удалив старый отрезок.
Лента ФУМ представляет собой материал, обладающий достаточной надёжностью при уплотнении резьбовых соединений. Правильное её использование позволит обеспечить герметичность любого трубопровода даже человеку, не обладающему большим опытом сантехнических работ.
Как правильно намотать ФУМ ленту на резьбу?
Качественный монтаж трубопровода, вне зависимости от его типа и назначения, невозможен без уплотнения резьбовых соединений, обеспечивающего их герметичность. Преимущественно для этих целей используется фум лента, представляющая собой фторопластовый материал, который обладает повышенной термостойкостью и механической прочностью. Кроме того, он практически не восприимчив к химическим средам. При этом полностью исключить протечки можно только при правильном наматывании ленты на резьбу.
Фторопластовый уплотнительный материал 12мм х 0,075мм х 8м.
Как правильно намотать ФУМ ленту на резьбу?
Для обеспечения максимально надежного соединения в процессе монтажа трубопровода с использованием фум ленты необходимо придерживаться следующих правил:
- рабочая поверхность должна быть предварительно очищена от грязи. Следы ржавчины также нужно удалить, после чего рекомендуется обезжирить место соединения, обработав его бензином или растворителем. К нанесению герметизирующего материала можно приступать только после полного высыхания поверхности;
- наматывать фум ленту следует на резьбу в направлении закручивания – то есть по часовой стрелке, чтобы в процессе монтажа элементов уплотнение не было ослаблено. При этом нужно следить, чтобы края материала не ограничивали внутренний диаметр трубы.
Ширина ленты подбирается в соответствии с шириной резьбового соединения;
ФУМ лента Valtec, 12мм х 0,1мм х 20м.
- в процессе наматывания уплотнителя необходимо прикладывать незначительное усилие, поскольку требуемая герметичность достигается за счет плотности натяжения. Однако делать это нужно аккуратно, чтобы не допустить случайного разрыва материала;
- наматывание производится в несколько слоев, количество которых определяется на основании диаметра эксплуатируемой трубы. Специалисты рекомендуют использовать 4 слоя при работе с 30-40 мм элементами и не менее трех для труб диаметром 15-25 мм;
- рулон с лентой должен находиться в непосредственной близости к резьбе, что позволит произвести идеально ровное наматывание, исключив образование складок и морщин. При этом каждый следующий виток материала должен частично накладываться на предыдущий;
- конец уплотнителя необходимо вывести так, чтобы он не препятствовал накручиванию гайки или стыковой детали.
High density PTFE tape MULTITAPE for gas & oxygen. 12м х 12мм х 0,1мм. Как правильно намотать ФУМ ленту на резьбу?
Как избежать распространенных ошибок?
При использовании фум ленты категорически не рекомендуется:
- производить намотку отдельными отрезками уплотнителя, поскольку добиться идеальной герметичности в этом случае будет практически невозможно;
- накладывать частично или полностью отмотанный с рабочей поверхности материал повторно, даже если соединительный элемент еще не был накручен;
- ослаблять соединение после того, как межвитковое пространство было заполнено герметизирующими волокнами. При устранении напряжения перетянутых соединительных элементов фум лента должна быть удалена, после чего необходимо наложить на поверхность новый отрезок.
Упаковка китайской ФУМ ленты. Как правильно наматывать фум ленту на резьбу?
При выборе уплотнителя следует учитывать условия эксплуатации трубопровода. Существуют материалы, предназначенные как для промышленных, так и для бытовых целей. Фум ленту используют, в частности, при обустройстве систем водоснабжения в жилых домах. Однако нужно учесть, что давление в трубопроводе должно быть в пределах 9.8 Мпа.
Видео
Воздушный ракетный научный эксперимент
3-2-1 Взлет! Этот простой и веселый научный эксперимент учит детей действовать и реагировать. Используя повседневные предметы домашнего обихода, дети узнают, как сила воздуха, движущегося в одном направлении, может толкать воздушный шар в противоположном направлении, как ракету!
Ниже вы найдете список всего, что вам нужно, распечатанные инструкции и научное объяснение того, как он демонстрирует третий закон Ньютона в увлекательной практической форме. Это так весело, что ваши дети захотят делать это снова и снова с воздушными шарами разных форм и размеров.
ПЕРЕЙТИ К РАЗДЕЛУ: Инструкции | Видеоурок | Как это работает
Необходимые расходные материалы
- Воздушный шар
- Соломинка для напитков
- Строка
- Лента
- Два предмета одинаковой высоты, к которым можно привязать веревку.
Мы использовали два стула
ИНСТРУКЦИЯ ПО НАУЧНОМУ ЭКСПЕРИМЕНТУ С РАКЕТОЙ НА ШАРЕ
Хотите знать, как создать ракету на воздушном шаре? Это просто! Просто следуйте этим пошаговым инструкциям.
Шаг 1 – Расположите два объекта одинаковой высоты (мы использовали стулья) на расстоянии около 10 футов друг от друга. Затем возьмите веревку и надежно привяжите один конец к одному из объектов.
Шаг 2 – Затем возьмите пластиковую соломинку для питья. Если вы используете «гибкую» соломинку с гибкой частью на одном конце, отрежьте гибкую часть, чтобы у вас осталась прямая соломинка.
Проденьте веревку через соломинку и поместите два куска ленты рядом с серединой соломинки. Поместите два куска ленты рядом с серединой соломинки, это важно, потому что, если вы поместите их рядом с концами соломинки, соломинка согнется, когда воздушный шар сдуется, и ракета не будет двигаться так быстро.
Шаг 3 – Затем привяжите свободный конец веревки ко второму предмету (мы использовали второй стул в другом конце комнаты) и убедитесь, что веревка натянута. Если нить не натянута, отодвиньте объекты дальше друг от друга, пока она не натянется.
Шаг 4 – Надуйте воздушный шар и держите его за конец, чтобы воздух не мог выйти, и используйте два куска ленты, чтобы прикрепить воздушный шар к соломинке.
Уделите немного времени наблюдениям. Как вы думаете, что произойдет, когда вы отпустите конец шарика? Запишите свою гипотезу (предсказание), а затем продолжите эксперимент, чтобы проверить ее и выяснить, были ли вы правы.
Затем переместите соломинку и шарик на один конец веревки. И как только вы будете готовы….
Шаг 5 – Отпустите шарик и посмотрите, что произойдет! Вы знаете, что заставило воздушный шар летать через всю комнату? Узнайте ответ в разделе «Как работает этот эксперимент» ниже. Затем надуйте воздушный шар снова и повторите снова и снова.
Видеоруководство по научному эксперименту по запуску воздушного шара
Как работает научный эксперимент?
Воздушный шар летит по струне из-за воздуха и тяги. Тягу можно объяснить Третьим законом движения Ньютона . Третий закон Ньютона гласит, что на каждое действие есть равное, но противоположное противодействие. Поскольку воздух выпускается из воздушного шара в одном направлении, сила толкает воздушный шар в другом направлении. Эта равная, но противоположная сила заставляет воздушный шар лететь по струне, как ракета!
Надеюсь, вам понравился эксперимент. Вот несколько инструкций для печати:
Материалы
- Воздушный шар
- Соломинка для напитков
- Строка
- Лента
- Два предмета одинаковой высоты, к которым можно привязать веревку.
Я использовал стулья.
Инструкции
- Расположите два предмета одинаковой высоты (я использую стулья) на расстоянии около 10 футов друг от друга и возьмитесь за веревку.
- Привяжите один конец веревки к одному из предметов. Убедитесь, что он надежно закреплен.
- Затем возьмите прямую пластиковую соломинку для питья. Если соломинка является одной из «гибких» соломинок с гибкой частью, отрежьте гибкую часть, чтобы у вас осталась прямая соломинка.
- Наклейте на соломинку два куска ленты. Примечание. Убедитесь, что два кусочка ленты расположены посередине соломинки. Если вы поместите их рядом с концами соломинки, она согнется, когда вы надуете воздушный шар, и ракета не будет двигаться так быстро.
- Проденьте веревку через соломинку
- Привяжите свободный конец веревки к задней части второго предмета (я использую другой стул) и убедитесь, что веревка натянута. Если нить не натянута, отодвиньте объекты дальше друг от друга, пока она не натянется.
- Надуйте воздушный шар и держите его за конец, чтобы воздух не мог выйти, и используйте два куска ленты, чтобы прикрепить воздушный шар к соломинке.
- Переместите соломинку и шарик на один конец веревки. И как только вы будете готовы…..
- Отпустите воздушный шар и смотрите, как он летит по веревке! Затем надуйте воздушный шар снова и повторите снова и снова.
Лапша для бассейна, которая улучшит вашу жизнь
Эти красочные пенопластовые игрушки для бассейна пригодятся в доме, гараже и во дворе. А если проявить немного изобретательности, они могут быть еще веселее в воде.
JOSETTE TAYLOR/GETTY IMAGES
Даже в мире плавающих баскетбольных колец и плотов в форме пончиков лапша для бассейна по-прежнему остается самой распространенной игрушкой для бассейна. Но этот скромный кусок пенопласта — больше, чем символ летнего веселья — это рабочая лошадка, которую можно сделать своими руками.
Из чего сделана лапша для бассейна?
Полиэтилен. Это пена с закрытыми порами, состоящая из миллионов крошечных пузырьков, спрессованных вместе. Вот почему это такая замечательная игрушка для бассейна — вода не может проникнуть в пенопластовые ячейки, и она достаточно легкая, чтобы плавать. Материал изгибается, но отскакивает от сжатия и сохраняет свою форму.
Вы наверняка видели полиэтилен в упаковочных материалах. Если вы когда-либо занимались сантехническими работами, вы могли заметить, что пенопластовая изоляция труб и лапша для бассейна — это одно и то же.
Вспененный полиэтилен трудно перерабатывать. К счастью, есть много вариантов использования лапши для бассейна вне бассейна, поэтому вы можете повторно использовать ее по всему гаражу и по всему дому.
Они настолько удобны, что стоит хранить несколько лапш для бассейна в мастерской. И если вы не можете найти лапшу для бассейна, вы всегда можете купить изоляцию для труб в хозяйственном магазине.
Некоторые из наших любимых лайфхаков с лапшой для пула вы найдете в списке ниже.
1 / 26
Семейный мастер на все руки
Шланг для воды с лапшой для бассейна
Если вам нужно наполнить ведро, которое не помещается под краном в раковине, сделайте лапшу для бассейна. Поставьте ведро на пол, наденьте лапшу на кран и спустите ее в ведро.
2 / 26
Семейный мастер на все руки
Подставка для запястий для бассейна
Предотвратите усталость запястий в течение долгого дня в домашнем офисе, сделав эту подставку для запястий для бассейна.
Сначала отметьте место, где вы хотите разрезать лапшу. Для показанного упора для запястий мы сделали высоту чуть меньше половины полного диаметра лапши. Вы можете разрезать лапшу ровно пополам и сделать два упора для запястий одинакового размера.
3 / 26
Семейный мастер на все руки
Дверной бампер с лапшой для бассейна
Удар двери о стену раздражает. Хуже того, он может пробить дыру в гипсокартоне или оставить вмятину на отделке. Но это легко предотвратить с небольшой помощью одного из этих пенных чудес. Просто сделайте надрез вдоль короткой части лапши для бассейна и наденьте ее на край двери, шкафа или ворот.
4 / 26
Семейный мастер на все руки
Несъемный органайзер для ящиков
Органайзеры для ящиков удобны, но они имеют тенденцию перемещаться каждый раз, когда вы открываете или закрываете ящик. Легко решить эту проблему с лапшой для бассейна.
Измерьте расстояние от задней части органайзера до задней части ящика. Затем нарежьте лапшу канцелярским ножом до нужного размера. Лапша для бассейна должна плотно прилегать к месту, чтобы органайзер оставался на месте. Вы также можете разрезать лапшу для бассейна вдоль пополам, чтобы уменьшить количество места, которое она занимает.
5 / 26
Семейный мастер на все руки
Сверхбыстрый скребок для пола
Вот классический удобный совет, как собирать воду в гараже или на цокольном этаже. Соберите этот простой скребок, надев кусок пенопластовой изоляции на зубья граблей. Затем просто вытолкните воду в канализацию или за дверь. — Арт Руз
6 / 26
Семейный мастер на все руки
Плавающая баржа для напитков
Этот недорогой и простой в использовании аксессуар для бассейна поможет сохранить ваши напитки прохладными в бассейне и всегда будет под рукой.
Отрежьте короткие кусочки лапши для бассейна, чтобы они поместились в пластиковый контейнер. (Контейнер с кромкой удерживает лапшу на месте.) Проденьте эластичный шнур через центр лапши, чтобы они плотно прилегали к краям. Чтобы сделать ручку, привяжите к банджи кусок веревки или шнура. Добавьте небольшой кружок лапши для бассейна в качестве поплавка, чтобы было легче держать ручку.
7 / 26
Семейный мастер на все руки
Защита багажной полки
Мне нужно было взять лестницу у друга. Чтобы багажник на моем новом внедорожнике не поцарапался, я покрыл решетки лапшой для бассейна. Я просто разрезал лапшу по бокам канцелярским ножом и приклеил скотчем. Подушка из пены также предохраняла лестницу от грохота. Не забудьте пристегнуть свой груз перед поездкой! — Джеральд Руперт.
Хотите получить еще больше полезных советов от Family Handyman на свой почтовый ящик? Подпишитесь на нашу рассылку «Сделай сам».
8 / 26
Семейный мастер на все руки
Предотвратите звон дверцы автомобиля!
Я заметил несколько вмятин в двери моей машины, когда я открывал и ударял ею о стену гаража. Мои внуки переросли свою лапшу для бассейна, и я собирался ее выбросить, но потом подумал: «Вау, это может быть решением!»
Я разрезал лапшу для бассейна пополам канцелярским ножом и прикрепил ее к шпилькам в своем гараже. Лапша для бассейна должна оставаться на месте сама по себе. Для более прочного решения прикрепите лапшу к стойкам с помощью строительного цемента или пары гвоздей. Вуаля, больше никаких дверных стуков. — Джон Грин.
9 / 26
Семейный мастер на все руки
Бамперы для багажника
Держите в багажнике несколько секций изоляции труб или лапши для бассейнов, чтобы защитить краску и негабаритный груз.
10 / 26
Органайзер для удочек
Мне надоело, что мои удочки запутываются, поэтому я придумал этот удобный органайзер для удочек. Все, что вам нужно, это длина 3 дюйма в диаметре. Труба из ПВХ и лапша для бассейна.
Сверло 1 дюйм. отверстия, расположенные через каждые четыре дюйма в трубе из ПВХ. Канцелярским ножом сделайте в лапше надрезы на расстоянии четырех дюймов друг от друга. Выровняйте лапшу на стене так, чтобы по крайней мере две прорези находились над шпильками.
Раздвиньте эти прорези, вставьте шайбу крыла и прикрутите лапшу к стене с помощью 2-дюймового винта. винты. Затем прикрутите трубу ПВХ к стене под ней на удобной высоте и вставьте удочки. Смотри, Ма, больше никаких путаниц! — Брайан Джонс.
11 / 26
Семейный мастер на все руки
Пружины батута с защитой от защемления
Вот простой способ накрыть пружины батута, чтобы защитить их от защемления пальцев. Разрежьте лапшу для бассейна на короткие кусочки, нарежьте вдоль и наденьте их на пружины.
12 / 26
Семейный мастер на все руки
Защита подъемных ворот
Когда вы открываете подъемные ворота своего фургона или внедорожника, легко задеть поперечную скобу двери гаража и отколоть краску на воротах. Защитите его, используя лапшу для бассейна в качестве подушки. Просто разрежьте лапшу канцелярским ножом и наденьте ее на скобу. Вы также можете использовать предварительно прорезанную пенопластовую изоляцию для труб. Если он соскользнет, используйте двусторонний скотч, чтобы зафиксировать его на месте. – Мэри Спрэнг.
13 / 26
Семейный мастер на все руки
Crafty Water Raft
Эй, товарищи! Просто свяжите эти лапши вместе, чтобы получился забавный поплавок, который не сдуется! Вам понадобится пять больших лапш (диаметром 4-1/2 дюйма), две лапши среднего размера (диаметром 2-1/4 дюйма), шесть футов 1/2-дюйма. Труба из ПВХ и нейлоновый шнур длиной 36 футов.
Для начала свяжите пять больших макарон вместе двойным узлом. Затем завяжите веревку между и вокруг каждой лапши, скрепив их вместе в плот. Когда вы дойдете до лапши на конце, развернитесь и снова зашнуруйте их к началу. Закончите еще одним двойным полузацепом. Обрежьте шнур близко к узлу.
Теперь разрежьте меньшую лапшу, чтобы получить три куска, равные ширине плота. Проденьте три трубки из ПВХ через отверстия в трех меньших лапшах, затем проденьте шнур через ПВХ и используйте нейлоновый шнур, чтобы прикрепить каждую короткую лапшу к большой лапше. Привяжите по одной лапше с каждого конца и одну посередине, чтобы сделать плот более жестким и устойчивым.
14 / 26
Семейный мастер на все руки
Граничный маркер повышенной видимости
Каждый год я маркирую границы своего двора, чтобы водитель снегоочистителя не повредил мой газон. Много лет я использовал арматуру по периметру, но машинист ночью ее не видел. Даже если на арматуре есть отражатели, ее все равно можно ударить, погнуть или сломать.
Теперь я нашел лучшее решение. Я надеваю на арматуру яркую лапшу для плавания. Теперь вы не можете пропустить маркеры. – Билл Ремия.
15 / 26
Семейный мастер на все руки
Простое приспособление для хранения лапши у бассейна
Что может быть проще пятигаллонного ведра? Это, конечно, лучше, чем лапша для бассейна, катающаяся по всему гаражу или домику у бассейна. Бетонные опалубки тоже хорошо работают!
16 / 26
Семейный мастер на все руки
Набивка лестницы
Я провожу много времени на своей лестнице, и весь день, прислонившись к ступеням, наносила вред моим голеням и бедрам. Затем я сообразил и нарезал кусочки лапши для бассейна моих детей вдоль и обернул их вокруг передней части перекладин. Мгновенное облегчение!
Подушки легко перемещать во время работы. Просто убедитесь, что вы никогда не наступаете на лапшу для бассейна и всегда кладете ее выше, чем вы наступите. Они могут создать неровную ступеньку или упасть, если вы на них наступите. — Дэйв Свитцер.
17 / 26
Семейный мастер на все руки
Устройство для хранения ботинок с лапшой для бассейна
Органайзеры для обуви могут выглядеть неряшливо, когда в них полно высоких ботинок. Больше никаких гибких лодыжек, если вы используете лапшу для бассейна, чтобы держать ботинки в вертикальном положении. Также отлично подходит для сушки муклуков!
18 / 26
Семейный мастер на все руки
Плавающие цветочные чайные свечи
Используйте стяжку, чтобы соединить кусочки лапши для бассейна, и вставьте свечи в отверстия, чтобы сделать плавающий фонарь для бассейна. Пластиковая пищевая пленка защищает батареи от намокания. Вы настроены на мечтательное время в бассейне на заднем дворе!
19 / 26
Семейный мастер на все руки
Ограждение лестницы
Недавно я установил новые желоба. Когда пришло время чистить их, я не хотел, чтобы моя металлическая лестница помяла или поцарапала их, поэтому я сделал защиту лестницы из старой плавательной лапши. (Пенопластовая изоляция труб тоже подойдет.)
Я отрезал 2 фута. кусочки лапши, разрезал их бритвенным ножом и приклеил к сторонам лестницы. Это были идеальные подушки! Если лапша не держится, закрепите ее скотчем. – Дэвид Гульузза.
20 / 26
Семейный мастер на все руки
Сделать венок
Используйте узелок для бассейна, чтобы сделать венок своими руками.
Закрепите лапшу клейкой лентой, затем обмотайте ее тканью, лентой или ниткой. Оберните проволоку вокруг стеблей тканевых цветов и проденьте ее сквозь ткань, чтобы закрепить в лапше. Подвесьте венок на проволоку или крючок для картин.
21 / 26
Семейный мастер на все руки
Мини-фонарь без рулона
Отрежьте небольшой кусок пенопластовой изоляции для труб или лапши для бассейна и оберните ею небольшой светодиодный фонарик. Вставьте пенопласт в любую трещину, щель или угол. – Костас Ставру.
22 / 26
Семейный мастер на все руки
Вешалка для одежды
Вот лайфхак для хранения в шкафу, который вы не захотите пропустить. Чтобы ваши классические брюки, шали или шарфы не мнулись, воспользуйтесь дешевым и простым способом, покрыв вешалку куском лапши для бассейна.
Отрежьте лапшу по длине нижнего стержня подвески. Затем сделайте надрез по всей длине лапши, чтобы ее было легко надеть на вешалку.
23 / 26
Семейный мастер на все руки
Косить с большим комфортом
Я не против косить газон, но вибрация от ручки газонокосилки усилила артрит в моих руках. Затем я приклеил кусок лапши для бассейна поверх ручки. Косить траву намного удобнее, и руки не болят, когда я это делаю. – Филипп Э. Ойнонен.
24 / 26
Семейный мастер на все руки
Изящный держатель для кистей
Держите свои акварельные кисти сухими и удобными! Отрежьте короткую часть лапши для бассейна, надрежьте ее насквозь и вставьте щетки.
26 / 26
Семейный мастер на все руки
Как разрезать лапшу
С помощью универсального ножа сделайте продольный надрез в лапше. Более короткое лезвие режет только верхнюю сторону.
Первоначально опубликовано: 25 января 2021 г.
Swinging with a Pendulum — Scientific American
Bring Science Home
A fun physics challenge from Science Buddies
By Science Buddies on
Share on Facebook
Share в Твиттере
Поделиться на Reddit
Поделиться на LinkedIn
Отправить по электронной почте
Распечатать
Ключевые понятия
Физика
Гравитация
Движение
Маятники
Введение
Знаете ли вы, что качели на детской площадке могут стать хорошим уроком физики, а также доставить массу удовольствия? Возвратно-поступательное движение качелей является примером маятника.
Мы видим маятники и в других сферах нашей жизни, например, в напольных (также известных как напольные) часах. Но маятники могут сделать больше, чем просто развлечься на перемене и помочь определить время — помимо других научных применений, они могут показать, что Земля огромна! Это связано с тем, что колебательное движение маятника обусловлено силой гравитации, создаваемой размером Земли. Другие факторы, в том числе длина маятника, также могут влиять на его движение.
Фон
Маятник — это объект, подвешенный к фиксированной точке, который качается взад и вперед под действием силы тяжести. В примере с качелями для детской площадки качели поддерживаются цепями, прикрепленными к фиксированным точкам в верхней части качелей. Когда качели подняты и отпущены, они будут свободно двигаться вперед и назад из-за силы тяжести, действующей на них. Качели продолжают двигаться вперед и назад без какой-либо дополнительной помощи извне, пока трение (между воздухом и качелями и между цепями и точками крепления) не замедлит их и, в конце концов, не остановит.
Время, которое требуется маятнику, чтобы вернуться в исходное положение, называется периодом маятника. Например, это время, которое требуется ребенку, покачивающемуся на качелях, чтобы его толкнули, а затем он вернулся обратно для еще одного толчка. Период маятника зависит от силы тяжести, а также от длины маятника.
Материалы
• Два одинаковых стула
• Шнур или пряжа
• Десять металлических шайб одинакового размера или шесть копеек
• Крепкая лента
• Измерительная линейка
• Ножницы
• Секундомер с точностью до 0,1 секунды
• Ассистент
Подготовка
• Поставьте два стула спиной к спине. Разместите их на расстоянии одного метра друг от друга. Положите измерительную линейку на спинки двух стульев по центру спинки каждого.
• Отрежьте один кусок веревки длиной 70 сантиметров. Отрежьте второй кусок бечевки длиной 35 см. Привяжите один конец обеих нитей к метровой палке ближе к середине палки. Разместите струны на расстоянии 20–30 см друг от друга на метровой палке.
• Привяжите пять металлических шайб к свободному концу каждой струны. В качестве альтернативы, если вы используете монеты и ленту, надежно прикрепите по три монеты к свободному концу каждой веревки.
• Совет: Если измерительная линейка не устойчиво сидит на спинках стульев, попробуйте прикрепить ее концы скотчем к стульям.
Процедура
• Натяните струны туго (удерживая за шайбы или монеты на концах) и расположите струны под одним и тем же углом от измерительной линейки.
• Подготовьте помощника с секундомером. Опустите более длинный маятник и в то же время попросите помощника включить секундомер. Затем попросите помощника остановить секундомер, когда маятник вернется в исходное положение. Если маятник ударился о что-либо во время своего качания, например, о стену, измените настройки и попробуйте снова засечь маятник. Сколько времени потребуется более длинному маятнику, чтобы вернуться в исходное положение? Это период маятника.
• Снова туго натяните струны и держите их под одним и тем же углом от измерительной палки.
• Попросите помощника сбросить показания секундомера. Бросьте более короткий маятник и еще раз попросите помощника измерить период маятника. Сколько времени потребуется более короткому маятнику, чтобы вернуться в исходное положение?
• Рассчитывайте периоды более короткого и более длинного маятников еще несколько раз. Постоянны ли периоды для каждого маятника или они сильно различаются?
• Период более длинного маятника больше или меньше периода более короткого маятника? Насколько различаются эти два периода? Это то, что вы ожидали?
• Дополнительно: Вместо того, чтобы измерять период колебания, вы можете определить, как долго каждый маятник качается, прежде чем он остановится. Сколько всего времени качается каждый маятник?
• Дополнительно: Вместо изменения длины струны измените количество грузов, прикрепленных к струне, или начальный угол струны. Влияют ли масса или начальный угол на период маятника? Влияют ли они на общее время маятника?
Наблюдения и результаты
Был ли у более длинного маятника более длительный период, чем у более короткого маятника? Не был ли период более длинного маятника вдвое длиннее периода более короткого маятника?
Период маятника связан с его длиной, но эта зависимость не является линейной. Маятник, который в два раза длиннее другого маятника, не просто имеет период, который также в два раза больше. Точные периоды вашего более длинного и более короткого маятников могут быть чуть меньше 1,7 секунды и 1,2 секунды соответственно из-за трения и из-за того, что их длина была меньше 70 см и 35 см (из-за веревок, используемых для привязывания к приспособлениям).
Возможно, самым известным маятником является маятник Фуко, который показал вращение Земли в середине 1800-х годов. Одно из первых известных применений маятника относится примерно к 100 году нашей эры, когда китайский ученый Чжан Хэн использовал его для обнаружения отдаленных землетрясений с помощью устройства, называемого сейсмографом. Сегодня маятники имеют множество применений, в том числе измерение местной гравитации и помощь в управлении кораблями и самолетами.
Еще для изучения
«Маятниковая лаборатория» Университета Колорадо в проекте PhET в Боулдере 9.0417
«Маятник проявляет периодическое движение» от Школы Чемпионов
«Низкое колебание: исследование движения маятника» от Science Buddies
Это задание было предложено вам в сотрудничестве с Science Buddies
ОБ АВТОРАХ
Читать далее
Информационный бюллетень
3 Get smart. Подпишитесь на нашу новостную е-мэйл рассылку.
Регистрация
Поддержка научной журналистики
Откройте для себя науку, которая изменит мир. Изучите наш цифровой архив с 1845 года, включая статьи более 150 лауреатов Нобелевской премии.
Подпишитесь прямо сейчас!27 Самодельные музыкальные инструменты, которые можно сделать вместе с детьми (из переработанных материалов)
Большинство из нас покупают музыкальные инструменты, но когда-нибудь задумывались, как сделать музыкальные инструменты из переработанных материалов?
Если да, то вы попали по адресу.
В этой статье мы составили список самодельных музыкальных инструментов, сделанных из переработанных предметов домашнего обихода, которые вы и ваш малыш можете сделать сами.
Использование переработанных инструментов не только доставляет удовольствие, но и учит их устойчивому образу жизни (беспроигрышный вариант!).
СОДЕРЖАНИЕ
- Вещи, чтобы попасть в
- барабанные барабаны
- Bongo Drums
- Spool Drrams
- Shave Cymbals
- вещей.
- Маракасы из бумажной тарелки
- Маракасы с пасхальным яйцом
- Бубен своими руками
- Трубчатые колокольчики
- Палочки от дождя
- Xylophone
- Bottle Top Castanets
- Rubber Band Guitar
- Mini Lid Banjo
- Bracelet Bells
- Jingle Wand
- Washer Chimes
- Card Kazoo
- Эскимо Губная гармоника
- Валторна
- Рога Viking
- Zampoñas (свирели)
- Самодельный диджериду
- Thumb Piano
- Mopper Glockenspiel
Вещи, которые можно сделать из DREMES, с некоторыми моментами, которые можно сделать с некоторых типами, которые можно сделать с некоторых типами, которые можно сделать с некоторых типами, которые можно сделать с некоторых типами, которые можно сделать с некоторых типами, которые можно сделать с некоторых типами, которые можно сделать с некоторых моментов.
![](http://hammer-shop.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Барабаны для воздушных шаров
Возьмите любую старую жестяную банку, кружку или кастрюлю, которая есть в шкафу, сдутый воздушный шар и резинку. Вырежьте отверстие в воздушном шаре в самом широком месте, сделав надрез в форме полукруга.
Теперь промойте шарик водой, чтобы он приклеился, и натяните его сверху.
При необходимости закрепите края скотчем, чтобы зафиксировать его на месте, но резинка поможет. Попросите детей ударить по оболочке воздушного шара деревянной ложкой или палочкой для еды, чтобы получился барабанный бой.
Чтобы оживить обстановку, попросите детей раскрасить снаружи в яркие цвета, чтобы придать игрушке дополнительный забавный вид. Подробнее…
Барабаны Bongo
Возьмите два круглых контейнера из-под чипсов или кофе с пластиковыми крышками.
Попросите детей украсить их красками, мелками, наклейками или блестками, чтобы немного оживить обстановку. Затем поставьте контейнеры рядом друг с другом и свяжите их веревкой, убедившись, что они надежно закреплены и не качаются.
Приклейте нить на место и подождите, пока она схватится. Дети могут играть с бонго, используя руки, чайные ложки или палочки для еды. Больше информации…
Барабаны-катушки
Дети крутят эти барабаны направо и налево, красивые вещицы, не правда ли! Они слишком сложны, чтобы объяснять, как их сделать здесь, ознакомьтесь с инструкциями здесь.
Китайский гонг
Это прекрасный способ вовлечь детей в музыку разных культур. Чтобы сделать китайский гонг, проделайте два отверстия в противне из фольги и убедитесь, что они находятся на расстоянии примерно 5 см друг от друга.
Затем возьмите два ершика для труб и проденьте каждый через отдельное отверстие, обязательно скрутив их в круг, чтобы закрепить на месте. В отверстия можно просунуть картонную трубку из оберточной бумаги или палку и прикрепить ее к паре стульев, чтобы она висела.
Наконец, попросите детей украсить гонг китайскими символами и ударить по нему палочками для еды или деревянной ложкой, чтобы создать музыку! Подробнее…
Бумажные тарелки
Если вам интересно, как можно изготовить тарелки своими руками в домашних условиях, ответ не может быть проще. Используйте крышки для кастрюль!
У каждого есть пара таких в шкафу, и дети любят разбивать их вместе, создавая музыку. Если вы не хотите, чтобы ваши кастрюли и сковородки разбивались, почему бы не попробовать сделать набор тарелок из двух бумажных тарелок и монет по краю? Подробнее…
Вещи для встряхивания
Если вы хотите создать что-то чуть менее шумное, чем набор барабанов, почему бы не попробовать сделать что-то, от чего ваш ребенок будет весело трястись? Вот некоторые из наших любимых самодельных инструментов «погремушки».
Шейкер для банок Pringles
Возьмите пустой контейнер из-под чипсов Pringles и заклейте его внешнюю поверхность бумагой или малярным скотчем, оставив место для крышки, чтобы она могла правильно закрепиться.
Затем попросите детей раскрасить или нарисовать снаружи яркими красками и приклеить фигурки из пенопласта, чтобы шейкер выглядел по-особенному.
Снимите крышку и добавьте горсть сушеных бобов или риса в контейнер, снова закройте его и встряхните, чтобы насладиться! Различные виды фасоли, риса и бобовых издают разные звуки, поэтому попробуйте сделать набор с разными начинками, чтобы ваш малыш мог экспериментировать с разными звуками. Подробнее…
Пластиковая бутылка для воды Maracas
Найдите пару использованных бутылок из-под воды, очистите и высушите их. Оберните обе части малярной лентой и попросите детей раскрасить их или раскрасить яркими красками.
Теперь наполните бутылку наполовину зернами попкорна, рисом или сушеными бобами и закрепите крышку. Начните трясти, чтобы наслаждаться!
Бутылочки и шарики разного размера будут издавать разные звуки, так почему бы не попробовать сделать набор маракасов разного размера и позволить своим детям слушать разнообразную музыку, которую они исполняют? Больше информации…
Бумажная тарелка Maracas
Возьмите две бумажные тарелки и поставьте их стороной для еды вниз. Попросите детей раскрасить сторону, обращенную к ним, и добавить блестки или разноцветные картонные фигуры, чтобы украсить картину.
Дайте обоим высохнуть и переверните одну, чтобы открыть неокрашенную сторону. Поместите сушеные бобы или рис на тарелку, затем возьмите другую бумажную тарелку и положите ее поверх другой. Аккуратно приклейте по краю и оставьте застывать.
После высыхания у вас есть полностью запечатанная бумажная тарелка маракаса! Вы можете попробовать создать набор с разными начинками, чтобы ваши дети могли экспериментировать с разными звуками.
Маракасы с пасхальными яйцами
Как только вы подумали, что Пасха не может быть более захватывающей, мы придумали забавный способ, которым вы и дети можете приготовить маракасы с пасхальными яйцами, а также съесть много шоколада.
Чтобы сделать их, вам понадобятся остатки пластиковой скорлупы от пасхальных яиц, зерна попкорна или риса, клейкая лента и пластиковые ложки.
Начните с частичного наполнения яйца ядрами попкорна и запечатывания. Затем возьмите две ложки и прикрепите их к каждой стороне яйца, затем соедините концы ложек вместе.
И последнее, но не менее важное: попросите детей раскрасить ленту яркими красками, встряхните и наслаждайтесь! Подробнее…
Бубен своими руками
Раскрасьте две бумажные тарелки, не предназначенные для еды, в яркие цвета по выбору ребенка. Дайте им высохнуть, затем приклейте любые причудливые формы и добавьте блесток, чтобы сделать их еще веселее!
Затем склейте края тарелок так, чтобы обе поверхности для приема пищи были закрыты, и были видны только несъемные поверхности. Оставьте клей схватываться. Затем используйте дырокол, чтобы сделать отверстия на расстоянии 2 дюймов друг от друга по краю пластин и проденьте кусок веревки с колокольчиком, прикрепленным через каждое. Встряхните и наслаждайтесь! Больше информации…
Трубчатые колокольчики
Это действительно простой способ для детей младшего возраста сделать дома забавный музыкальный инструмент.
Возьмите картонную трубку из пачки бумажных полотенец или бумаги для упаковки подарков и оберните ее обычной бумагой. Попросите детей украсить ее, как им нравится, затем проткните несколько отверстий в одном конце трубки.
Проденьте веревку в каждое отверстие и прикрепите колокольчик. Теперь завяжите узел, чтобы закрепить его на месте, и повторяйте, пока ко всем отверстиям не будут прикреплены маленькие колокольчики. Встряхните и погремите, чтобы насладиться! Подробнее…
Дождевики
Чтобы сделать дождевик, вам понадобится кусок пластиковой трубки длиной около 30 см, немного оловянной фольги, рис или сушеные бобы и скотч.
Чтобы все скрутилось, закрепите один конец трубки лентой, убедившись, что нет зазоров. Теперь вставьте в трубку кусок оловянной фольги, в идеале он должен быть такой же длины, как и трубка.
Затем частично наполните трубку рисом, сушеной фасолью или бусинами и закрепите другой конец. Дети могут повернуть палочку на 180 градусов и послушать, как начинка издает фольгу. Подробнее…
Музыка в стаканах и бутылках
Ксилофон
Чтобы сделать ксилофон своими руками, вам понадобится набор стаканов или банок и деревянная ложка.
Наполните каждый стакан разным количеством воды, начиная с очень малого количества и заканчивая почти полным стаканом. Попросите детей слегка ударить по стеклу деревянной палочкой, чтобы услышать тонкую разницу в нотах.
Помните, что стаканы с меньшим количеством воды будут давать более высокий тон, тогда как стаканы с большим количеством воды будут иметь более низкий тон. Таким образом, вы можете либо расположить их в порядке высоты тона, либо смешать их, если хотите поэкспериментировать. Подробнее…
Кастаньеты крышек бутылок
Начните с расплющивания нескольких металлических крышек бутылок молотком (эта первая часть предназначена только для взрослых). Далее вырежьте два широких прямоугольных куска картона и сложите оба пополам, чтобы они были похожи на клюв утки.
Затем нанесите немного клея на зазубренные края крышек бутылок и поместите их на обе внутренние поверхности картона так, чтобы они соприкасались друг с другом, когда открытка закрывается.
Теперь попросите детей присоединиться к нам, украсив картон красками, блестками или палочками, как им больше нравится, и дайте высохнуть. Они могут хлопать в ладоши кастаньетами, создавая интересные ритмы, или даже играть двумя руками одновременно, используя обе руки, если они чувствуют себя очень творчески! Подробнее…
Струнные инструменты
Гитара с резиновой лентой
Изготовление самодельной гитары немного сложнее, чем инструменты, о которых мы говорили до сих пор, но это так же весело и очень полезно.
Перед началом работы вам понадобятся следующие материалы: пластиковое ведро или горшок среднего размера, несколько больших резинок (разной ширины), картон, деревянная палка, скотч и клей.
Оберните резинки вокруг ведра так, чтобы они проходили вокруг отверстия и сужающегося конца. Старайтесь придерживаться возрастающего порядка; от самого тонкого к самому толстому, а затем закрепите их скотчем, чтобы они не соскользнули во время использования.
Затем вырежьте форму гитары из куска картона, не забудьте сделать отверстие для ведра и резинки, чтобы надеть ее сзади.
Покрасьте картон в любой цвет и дайте ему высохнуть. Затем приклейте ведерко к обратной стороне открытки рядом с отверстием и приклейте по краям, чтобы закрепить на месте.
Наконец, прикрепите гриф палочки гитары с помощью большого количества скотча и клея в верхней части картонного выреза. Вы можете приклеить несколько бусинок или монет к концу грифа, чтобы создать набор фальшивых колков. Играйте и наслаждайтесь музыкой! Подробнее…
Мини-банджо с крышкой
Мини-банджо работает аналогично самодельной гитаре, о которой мы упоминали выше, поскольку в качестве струн вы будете использовать резинки.
Для начала возьмите крышку от банки с вареньем и натяните на нее четыре резинки. Старайтесь использовать тонкие и толстые струны, чтобы звук при перещипывании звучал по-разному.
Затем возьмите малярный скотч и закрепите резинки на месте, убедившись, что они находятся на одинаковом расстоянии друг от друга. Теперь возьмите палочку для рукоделия или переработанную палочку для мороженого и украсьте ее яркими цветами. Приклейте его на заднюю часть крышки с помощью клея и дайте высохнуть.
Для большей детализации можно приклеить пайетки на конец палочки, чтобы они выглядели как колки. Играйте на банджо, когда все готово, и наслаждайтесь музыкой, которую создаете. Подробнее…
Самодельные медные духовые инструменты
Браслетные колокольчики
Для изготовления этого инструмента вам понадобятся ватные палочки для чистки трубок, три или четыре маленьких колокольчика и ножницы.
Для сборки просто измерьте ширину полутора запястий ребенка в ершике для труб и проденьте колокольчики через трубку. После размещения каждого колокольчика скрутите синель, чтобы они оставались на месте на расстоянии около 1 см друг от друга. Затем оберните оставшуюся часть вокруг запястья и скрутите два конца вместе, чтобы закрепить их на месте.
Теперь дети могут трясти руками и звенеть своими самодельными браслетами-бубенчиками! Подробнее…
Звенящая палочка
Чтобы сделать звенящую палочку, возьмите пять или шесть отдельных ершиков для труб и соедините их вместе на одном конце и на ¾ длины стержня с помощью эластичных лент и скотча.
На свободном конце прикрепите небольшой колокольчик к каждой отдельной синельной трубке и закрепите их, закрутив небольшой узел на трубе.
Дети могут играть с этим инструментом, встряхивая его и заставляя колокольчики звенеть. Подробнее…
Звонки-шайбы
Чтобы сделать свой собственный набор музыкальных колокольчиков, вам понадобится палка или линейка, веревка, несколько металлических шайб, клей, лак для ногтей и ложка.
Обвяжите каждую шайбу куском веревки, а другой конец обвяжите вокруг палки. Обязательно прикрепите веревку в разных точках палки, чтобы они не сбивались в комки, и закрепите их на месте с помощью клея.
Затем попросите детей покрасить шайбы ярким или блестящим лаком для ногтей и оставить сохнуть. Теперь дети могут использовать металлическую ложку, чтобы стучать по шайбам и создавать музыку. Подробнее…
Самодельные духовые инструменты
Карточка Kazoo
Для этого инструмента вам понадобится картонная трубка от рулона туалетной бумаги, резинка, вощеная бумага, немного краски и дырокол.
Попросите детей украсить трубку от рулона туалетной бумаги по своему вкусу, дайте ей высохнуть, а затем проколите отверстие примерно в 1 см от конца картона.
Затем прикрепите вощеную бумагу к другому концу трубки и закрепите ее резинкой. Предупреждение — не приклеивайте это на место! Он должен немного вибрировать, чтобы издавать звук, похожий на казу. Теперь дети могут дуть в открытый конец трубки, чтобы создавать музыку. Подробнее…
Губная гармошка для эскимо
Чтобы сделать собственную губную гармошку для эскимо, попросите детей разукрасить две палочки для леденцов, используя краску по своему выбору, и оставить их сохнуть.
Затем поместите полоску бумаги между обеими палочками и закрепите их резинкой на каждом конце. Теперь вставьте зубочистку между двумя резиновыми кольцами, при этом одно должно лежать над бумагой, а другое — под бумагой.
Теперь вы можете дуть в губную гармошку или всасывать в нее воздух, чтобы издавать различные звуки. Как только вы привыкнете к игре, вы сможете сводить палочки вместе в разных местах, чтобы варьировать ноты! Подробнее…
Валторна
Сделать валторну намного проще, чем кажется, на самом деле вам понадобятся только следующие три материала, чтобы сделать ее: кусок гибкой трубы длиной около 56 дюймов, несколько ершиков для труб и воронка.
Вставьте воронку в трубу и закрепите ее клеем или лентой (если воронка слишком большая, вы можете сделать несколько прорезей в трубе, чтобы она немного раскрылась).
Затем дважды сверните трубку вокруг себя так, чтобы воронка и мундштук были направлены вверх, закрутите ершики вокруг соединений, чтобы все осталось на месте. Дуй в дырку и дуй! Подробнее…
Рога викингов
Чтобы сделать собственный рог викингов, вам понадобятся 3 картонные трубки от туалетной бумаги, рожок для вечеринок, клейкая лента и немного белой краски.
Для начала прорежьте линию по всей длине одного из рулонов картона и отрежьте бахрому от рожка для вечеринки. Теперь сверните карту вокруг рога для вечеринки так, чтобы она сужалась на другом конце, и закрепите ее на месте с помощью липкой ленты.
Затем возьмите два других рулона и сложите их с одного конца так, чтобы они вошли друг в друга. Таким образом, вы можете соединить все три трубки малярным скотчем.
Теперь порвите обычную бумагу на полоски и покройте ими рог, используя воду, смешанную с клеем. Дайте высохнуть и подуйте в рог, прежде чем начнется битва! Подробнее…
Примечание: Если вы увлекаетесь гончарным делом, вы можете вылепить один из них из глины. Вам, вероятно, понадобится приличный гончарный круг для начинающих, но в итоге вы получите более качественный и громкий рог викингов.
Zampoñas (флейты)
Если ваши дети хотят сделать набор своих собственных флейт, вам понадобятся несколько пластиковых соломинок (чем шире, тем лучше), немного клея, кусок картона и немного ножницы.
Для начала вырежьте прямоугольный кусок картона и раскрасьте обе стороны яркими красками и блестками. Далее возьмите восемь соломинок и нарежьте их на разную длину, приклейте или приклейте скотчем к прямоугольнику карты в порядке возрастания длины.
Теперь вы можете играть на свирели, направляя концы соломинок на пол и дуя на них. Больше информации…
Самодельный диджериду
Чтобы сделать диджериду своими руками, возьмите кусок трубы из ПВХ (это труба, которую вы подключаете к раковине для питьевой воды) или картонную трубку и попросите детей раскрасить и украсить это как им нравится.
Игра на диджериду может быть немного сложной, так как требует дополнительной техники. Чтобы получить хороший звук, им следует расслабить губы и выдохнуть неплотную малину. В конце концов они должны получить грохочущий звук от инструмента, называемого дроном.
Если вашим детям это трудно, убедитесь, что они не прижимают конец к губам слишком сильно или слабо, так как это может помешать правильному формированию звука. Подробнее
Фортепиано и колокольчики
Фортепиано для большого пальца
Конечно, воссоздать пианино целиком дома с нуля довольно сложно, но есть способ сделать это в меньшем масштабе из нескольких простых материалов.
Это определенно требует помощи взрослых во время сборки, поэтому убедитесь, что вы рядом, чтобы помочь детям сделать это. И как только они закончат играть с ним, вы можете использовать его, чтобы передать свои пальто!
Медные глокеншпили
Это, вероятно, самый сложный инструмент, который мы включили в эту статью, так как он требует использования молотка и пилы, поэтому убедитесь, что вы готовы выполнять сложные операции. Вот как это сделать.
Резюме
Мы надеемся, что вам понравилось это чтение, и у вас есть много свежих идей, которыми вы сможете вдохновить своих детей.
Помните, что здесь нет правильного или неправильного выбора, все очень весело играть, и их можно использовать для создания интересных ритмов или мелодий. Но стоит отметить, что некоторые инструменты, например, барабаны для воздушных шаров, маракасы для пасхальных яиц и колокольчики, сделать намного проще, чем другие, поэтому они, вероятно, больше всего подходят для детей младшего возраста.
С другой стороны, глокеншпиль из медной трубы, пианино для большого пальца и самодельная гитара — отличный способ для детей постарше научиться музыке и поделкам своими руками.
С таким большим выбором, вы даже можете сделать несколько, попросить детей придумать название группы (еще одно веселое занятие), и, прежде чем вы это узнаете, у вас может быть следующий вундеркинд!
Приятного музицирования! 🙂
Pipe Thread Tape — Bilder und Stockfotos
61Bilder
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
Niedrigster Preis
SignatureBeste Qualität
Durchstöbern Sie 61
лента с трубной резьбой Stock-Photografie und Bilder.![](http://hammer-shop.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Weißes Klebeband или Fadendichtungsband mit gelbem Gehäuse auf…
Weißes Klebeband oder Gewindedichtband mit gelbem Gehäuse auf dem Boden. Es ist ein Folienband aus политетрафторэтилен (ПТФЭ), das häufig in der Rohrleitung zum Abdichten von Rohrfäden verwendet wird. Селективный фокус на объекте.
klempner setzen ein teflon-band, nahaufnahme. klempnerwerkzeuge auf dem werkstatttisch. reparatur von wasserleitungen. dichtgewinde — лента с трубной резьбой, фото и фотографииКлемма с тефлоновой лентой, Nahaufnahme. Klempnerwerkzeuge…
wickeln sie das gewindedichtungsband — лента с трубной резьбой фото и фотографииWickeln Sie das Gewindedichtungsband
fluorkunststoff-dichtungsband. — Лента для трубной резьбы фото и фото Fluorkunststoff-Dichtungsband.
Fluorkunststoff-Dichtungsband.
siegelband — стоковое фото — лента с трубной резьбой стоковые фото и изображения klempner, der siegelband auf einen faden eines sanitärteils legt. — лента с трубной резьбой, фото и сборкаArbeiter installiert Dichtungsband für Wasserrohrverschraubung….
mann reparatur wasserleitung mit dichtung klebeband — лента с трубной резьбой, фото и сборкаMann Reparatur Wasserleitung mit Dichtung Klebeband
Dusche-wasserleitung an der Wand montiert, mit wasser tropfen herauskommen und thread dichtung teflonband — pipe thread tape stock-fotos und bilderDusche-wasserleitung an der Wand montiert, mit Wasser Tropfen… Лента с резьбой Stock-grafiken, -clipart, -cartoons und -symbole
Klebeband-Symbol
klebeband-symbol — Лента с резьбой Stock-grafiken, -clipart, -cartoons und -symboleKlebeband-Symbol
Sanitärband-Icon-Design.
Weißes Befestigungsband
rohrdichtungsschnur — pipe thread tape stock-fotos und bilderRohrdichtungsschnur
messing-sanitärarmaturen home depot und werkzeuge auf vintage-blaubrettern, die in gas- oder wasserleitungen verwendet werden — лента с трубной резьбой стоковые фотографии и изображенияMessing-Sanitärarmaturen Home Depot und Werkzeuge auf Vintage-Blau
rohrgewindedichtungsband, klebeband für schraubfittings — ленты с трубной резьбой стоковые фотографии и изображенияRohrgewindedichtungsband, Klebeband für Schraubfittings
austausch des wasserhahns. der klempner hält einen neuen wasserhahn in der hand und wickelt das dichtband um die fäden. — Лента с трубной резьбой фото и фотоAustausch des Wasserhahns. Der Klempner hält einen neuen…
austausch des wasserhahns. der klempner verwendet einen verstellbaren schraubenschlüssel, um den wasserhahn zu drehen. нахауфнаме. — Лента с трубной резьбой фото и фото Austausch des Wasserhahns. Der Klempner verwendet einen…
Wasserhahn zum Anschluss einer Washmaschine und anderer Sanitäran
austausch des wasserhahns. der klempner hält einen neuen wasserhahn in der hand und wickelt das dichtband um die fäden. — Лента с трубной резьбой фото и фотоAustausch des Wasserhahns. Der Klempner hält einen neuen…
mann klempner siegelband auf hahn — лента с трубной резьбой stock-fotos und bilderMann Klempner Siegelband auf Hahn
rohrschlüssel auf schwarzem eisen wasserrohr. sanitär-, hauswartungs-, reparatur- und umbaukonzept — лента с трубной резьбой stock-fotos und bilderRohrschlüssel auf schwarzem Eisen Wasserrohr. Sanitär-,…
teflon-gewindedichtung isoliert auf weißemhintergrund. — лента с трубной резьбой фото и фотоTeflon-Gewindedichtung isoliert auf weißem Hintergrund.
wie man einen wasserhahn an einen heizkörper anzuschließen.![](http://hammer-shop.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Wie man einen Wasserhahn an einen Heizkörper anzuschließen.
klempner, тефлон на gewinde der ein wasserhahn — лента с трубной резьбой stock-fotos und bilder — Лента с трубной резьбой фото и фотоFrau Winde Fum Tape auf Wasserhahn.
Фрау Викельт Гуммибанд-ам-Вассерхан. Auf weißem Holzhintergrund.
klempner setzt eine dichtschnur auf einem фитинги rohr — лента с трубной резьбой стоковые фотографии и изображенияKlempner setzt eine Dichtschnur auf einem Фитинг Rohr
zwei трубная резьба dichtung band. — лента с трубной резьбой фото и фотоZwei Pipe Thread Dichtung Band.
Zwei Rohrgewindedichtungsbänder isolieren auf weißem Hintergrund.
заклеенная бумага, шраубеншлюссель и стетоскоп. — лента для трубной резьбы фото и фотоStück Papier, Schraubenschlüssel und Stethoskop.
Stück Papier, Schraubenschlüssel и Стетоскоп на синей миллиметровой бумаге.
Nahaufnahme von der Spülung Spritzschlauch angeschlossen an der…
rohrgewinde dichtung band werkzeug reparatur leckwasser — лента с трубной резьбой stock-fotos und bilderRohrgewinde Dichtung Band Werkzeug Reparatur Leckwasser
fluorkunststoff-dichtungsband. — Лента для трубной резьбы фото и фотоFluorkunststoff-Dichtungsband.
fluorkunststoff-dichtungsband. — Лента для трубной резьбы фото и фотоFluorkunststoff-Dichtungsband.
fluorkunststoff-dichtungsband. — лента с трубной резьбой стоковые фотографии и изображенияFluorkunststoff-Dichtungsband.
siegelband — стоковое фото — лента с трубной резьбой стоковые фото и фотографииSiegelband — Stockfoto — лента с трубной резьбой, фото и фото
Weißes Klebeband или Fadendichtungsband mit gelbem Gehäuse auf. ..
Weißes Klebeband oder Gewindedichtband mit gelbem Gehäuse auf dem Boden. Es ist ein Folienband aus политетрафторэтилен (ПТФЭ), das häufig in der Rohrleitung zum Abdichten von Rohrfäden verwendet wird. Селективный фокус на объекте.
weißes klebeband oder fadendichtungsband mit gelbem gehäuse auf dem boden. — лента с трубной резьбой стоковые фотографии и изображенияWeißes Klebeband oder Fadendichtungsband mit gelbem Gehäuse auf…
weißes klebeband oder fadendichtungsband mit gelbem gehäuse auf dem boden. — лента с трубной резьбой стоковые фотографии и изображенияWeißes Klebeband oder Fadendichtungsband mit gelbem Gehäuse auf…
klempner setzen ein teflon-band, nahaufnahme. klempnerwerkzeuge auf dem werkstatttisch. reparatur von wasserleitungen. dichtgewinde — стоковые фото и фотографии ленты с трубной резьбойKlempner setzen ein Teflon-Band, Nahaufnahme. Klempnerwerkzeuge…
wickeln sie das gewindedichtungsband — лента с трубной резьбой стоковые фото и фотографииWickeln Sie das Gewindedichtungsband
Umwickeln des Gewindedichtungsbandes auf das Rohr
klempner setzen ein nahhauf-band, klempnerwerkzeuge auf dem werkstatttisch.![](http://hammer-shop.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Клемма с тефлоновой лентой, Nahaufnahme. Клемпнерверкцойге…
verschiedene form von weißem klebeband — pipe thread tape stock-fotos und bilderVerschiedene Form von weißem Klebeband
Unterschiedliche Form von weißem Klebeband mit verdrehten Kanten isoliert
verschiedene stücke von weißem klempnerband — pipe thread tape stock-fotos und bilderVerschiedene Stücke von weißem Klempnerband
Verschiedene Stücke weißes Klempnerband auf schwarzem Hintergrund isoliert
klempner setzen ein teflon-band, nahaufnahme. klempnerwerkzeuge auf dem werkstatttisch. reparatur von wasserleitungen. dichtgewinde — стоковые фото и фотографии ленты с трубной резьбойKlempner setzen ein Teflon-Band, Nahaufnahme. Klempnerwerkzeuge…
fluorkunststoff-dichtungsband. — Лента для трубной резьбы фото и фото Fluorkunststoff-Dichtungsband.
Rohrgewindedichtungsband, Klebeband für Schraubfittings0003 rohrgewindedichtungsband, klebeband für schraubfittings — pipe thread tape stock-fotos und bilder
Rohrgewindedichtungsband, Klebeband für Schraubfittings
rohrgewindedichtungsband, klebeband für schraubfittings — pipe thread tape stock-fotos und bilderRohrgewindedichtungsband, Klebeband für Schraubfittings
rohrgewindedichtungsband, klebeband für schraubfittings — pipe лента с нитками стоковые фотографии и изображенияRohrgewindedichtungsband, Klebeband für Schraubfittings
austausch des wasserhahns. der klempner verwendet einen verstellbaren schraubenschlüssel, um den wasserhahn zu drehen. нахауфнаме. — лента с трубной резьбой стоковые фотографии и изображенияAustausch des Wasserhahns. Der Klempner verwendet einen…
austausch des wasserhahns. der klempner hält einen neuen wasserhahn in der hand und wickelt das dichtband um die fäden.![](http://hammer-shop.ru/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif)
Austausch des Wasserhahns. Der Klempner hält einen neuen…
teflon-gewindedichtung isoliert auf weißemhintergrund. — лента с трубной резьбой фото и фотоTeflon-Gewindedichtung isoliert auf weißem Hintergrund.
манн винд фум лента. — лента с трубной резьбой стоковые фотографии и изображенияМанн Винде Фум Лента.
Mann wickelt Gummiband и einen Heizkörperhahn.
klempner setzt eine dichtschnur auf einem Fitting Rohr — лента с трубной резьбой stock-fotos und bilder Rohr-Gewinde und Band Dichtung isoliert auf einem… klempner setzt eine dichtschnur auf einem фитинги rohr — pipe thread tape stock-fotos und bilderKlempner setzt eine Dichtschnur auf einem Фитинг Rohr
Klempner setzt eine dichtschnur auf einem Фитинг rohr — pipe thread tape stock-fotos und bilder -fotos und bilderKlempner setzt eine Dichtschnur auf einem Fitting Rohr
nahaufnahme von der spülung spritzschlauch angeschlossen an die wasserleitung durch eine metallische verbindung mit weiblich — außengewinde, das ende — diteny des rohres zu tief sanitär — лента с трубной резьбой стоковые фотографии и изображения Nahaufnahme von der Spülung Spritzschlauch angeschlossen an die. ..
Nahaufnahme von der Spülung Spritzschlauch angeschlossen an die…
von 2Какая разница, какие новые паруса?
Новые паруса требуют больших вложений, но стоят ли они того? Команда PBO сравнила старое и новое на проектной лодке Hantu Biru, как сообщает Дэвид Хардинг 9.0010
Когда в сентябре Ханту Биру отплыла из Пула в Саутгемптон на бот-шоу, это было ее первое настоящее плавание. Кроме того, это был ее первый выход в море с новыми парусами, изготовление и измерение которых мы освещали в ноябрьском номере.
Сделанный Kemp Sails, новый костюм заменил то, что, вполне возможно, было ее оригиналом из 1960-х: грот и огромный сине-белый полосатый митровый вырез №1, украшавший обложку сентябрьского номера. Также были передние паруса №2 и №3. У всех были мотки, но было принято решение установить систему рифления на роликах в рамках проекта (описано в октябрьском выпуске PBO).
Сравните и сопоставьте
С появлением новых парусов появилась возможность сравнить новое со старым. Мы могли бы плыть на той же лодке в тот же день в тех же условиях и увидеть, насколько на самом деле изменились новые паруса. Итак, в прекрасный осенний день редактор Дэвид Пью, заместитель редактора Бен Микинс и я отправились на Солент, чтобы сыграть в игру «Найди отличия».
Практические сравнения
Одной из уступок, на которую нам пришлось пойти, было удаление мотков со старого No2 и замена их лентой для передней шкаторины для использования на новом переднем крыле. Мы изучили возможность сохранить его в качестве паруса с маховиком, а затем заменить штаг на систему закрутки, чтобы мы могли установить его замену для роликового рифления. Это была хорошая идея, но логистика делала ее непрактичной, так что это была лента на шкаторине №2.
Мы выбрали №2 для сравнения, потому что он был примерно такого же размера, как новый роллер-рефрижератор. Как и No2, новый парус должен был быть расположен внутри распорок, чтобы дать нам возможность ориентироваться. Еще одно соображение заключалось в том, что независимо от того, насколько хорошо он скроен, такой большой парус, как старый № 1, который, по меньшей мере, было неудобно лавировать, потеряет большую часть своей формы к тому времени, когда он будет зарифлен до рабочего стакселя. размер, когда поднялся ветер.
План действий
Наш план состоял в том, чтобы отправиться со старым гротом и No2 и плыть против ветра, отмечая скорость лодки и угол лавирования вместе с креном и другими элементами, которые труднее определить количественно, такими как погодный штурвал и как лодка чувствует. Затем мы переходили на новые паруса и повторяли процесс в условиях, которые, как мы надеялись, будут такими же, чтобы дать справедливое сравнение. 904:17 Это никогда не может быть точным, потому что у Ханту Биру нет приборов, которые бы указывали ни скорость и направление ветра, ни VMG (скорость исправлена). В любом случае, безусловно, лучший способ оценить влияние любых изменений — это использовать аналогичную лодку в качестве критерия. Вот где Дэвид и Бен упали: они забыли купить и восстановить второй Snapdragon 23, поэтому мы были предоставлены сами себе.
Кроме парусов против ветра, у Hantu Biru есть старый и новый спинакер, поэтому, пробившись против ветра, мы разворачивались и пробовали оба кайта по очереди.
До и после
Давайте посмотрим на различия в виде профиля, показанные на двух фотографиях (выше).
Начиная со стакселя, обратите внимание на закругление в основании нового паруса и его нижний шкот, оба из которых увеличивают его площадь. Площадь дополнительно увеличивается за счет дополнительной длины передней шкаторины. Это, в свою очередь, требует большего углубления в задней шкаторине, чтобы держать ее впереди краспиц, тем самым обеспечивая наименьший угол обшивки, возможный для установки с длинными краспицами, внешним такелажем и передними опускателями.
Поскольку этот передний парус был сделан для рифления на роликах, он имеет УФ-полоски вдоль передней и нижней сторон.
Обратите также внимание на градуированное усиление на прихватке, головке и петле для распределения нагрузки, а также на разницу в компоновке панелей. Старый парус имел косой вырез, который потерял популярность в 1970-х годах из-за развития производства ткани, тогда как новый парус имеет поперечный вырез (горизонтальные швы по всей длине).
Обращаясь к гроту, мы видим, что он тоже длиннее в передней шкаторине: нет смысла тратить подъемник. Он также увеличивает площадь за счет увеличения плотвы, хотя пиявка немного короче, на что указывает угол стрелы.
Угловое усиление такое же, как и на стакселе. Помимо угловых накладок, в задней шкаторине можно увидеть усиление, потому что, в отличие от своего предшественника с роликовым рифлением, этот грот предназначен для плитного рифления.
Еще одно отличие становится очевидным, если вы изучите стопу. В то время как у старого паруса был болтовой канат, Kemps заменил его свободной ногой, как и многие (если не большинство) гроты, сделанные за последние пару десятилетий. У каждого подхода есть свои плюсы и минусы, но преимущества свободного ноги включают в себя более простую конструкцию и большую площадь через ногу вокруг. Свободная опора также позволяет использовать стропы над стрелой для крепления ремня безопасности, например, уменьшая точечную нагрузку за счет заклепок на месте или вставленных в канавки фитингов. Меньшее количество выступающих фитингов на стреле также делает жизнь более безопасной.
Проблема со старыми парусами
Как мы неоднократно говорили в Sail Clinic, паруса, сделанные из тканых синтетических волокон (дакрон является почти универсальным выбором для парусов против ветра), часто остаются целыми в течение длительного времени. после истечения срока годности.
Так обстоит дело с парусами на Ханту Биру. Швы начинают расходиться, и сомнительно, сколько ветерка они могли бы выдержать, прежде чем продуть, но они все еще функциональны — после моды.
Однако такая исключительная долговечность может вызвать проблемы. Если паруса целы, не выглядят ужасно помятыми для случайного взгляда и продолжают вести лодку, как узнать, что они прошли мимо нее?
Возьмем в качестве примера паруса Ханту Биру…
Старый грот
Этот парус демонстрирует классические признаки старения, в основном из-за того, что ткань растянулась. Он слишком полный, а максимальная осадка (самая глубокая точка паруса) сместилась слишком далеко назад — за пределы средней точки от передней шкаторины до задней шкаторины. Тень за мачтой выявляет неровность: она должна описывать плавную кривую без каких-либо бугров и впадин.
Взгляд с подветренной стороны
Среди прочего, на этом снимке виден острый угол на переднем конце второй латы, несмотря на то, что лата новая
из конического стекловолокна. Оригинальные латы, вероятно, были из туфнола или гикори. Пиявка явно растянута и перекошена.
Новый грот
Принципиальные отличия заключаются в том, что новый парус заметно более плоский, чем старый, а осадка больше вперед. Прогиб также намного более ровный, без каких-либо искажений или S-образных изгибов, присущих старому парусу. Полосы изгиба облегчают чтение формы, а контрольные сигналы показывают, установлен ли парус так, чтобы личинка работала эффективно.
Наилучшее из старого грота
Точка крепления галса находится позади линии передней шкаторины, где он выходит из паза в мачте. Парус следует делать с учетом угла среза галса. Этого не было; отсюда и складка.
После
Крепление спешит на помощь!
Прикрепление люверса вперед вперед имело большое значение, улучшая форму закрепки…
До: Усадочная веревка с болтами
Здесь веревка с болтами сжалась в ноге, как это часто бывает с веревками из болтов. Это делало невозможным правильное натяжение паруса, потому что даже когда трос натянут, ткань не натягивается. В этом случае, когда галс был отведен далеко назад, у нас также не хватило длины стрелы, чтобы максимально натянуть наружную тягу. В результате получается множество медленных складок.
… и позволяет нам сильнее напрягать ноги. Ничто, кроме операции на парусе (с этим парусом она того не стоит), не решило бы проблему, но это помогло.
Передние паруса: старые и новые
Судя по возрасту, No2 чувствует себя неплохо. Как и в случае с гротом, осадку унесло в корму. Передняя шкаторина также растянулась между мотками, поэтому она сморщилась там, где была добавлена новая лента для передней шкаторины. Может быть трудно прочитать форму паруса без полос изгиба (полосы, идущие от передней шкаторины к передней задней шкаторине, контрастного цвета).
Как и в случае с новым гротом, новый передний парус более плоский, чем старый, и его осадка больше вперед. Также общими являются полосы изгиба и контрольные сигналы. Несколько горизонтальных складок на передней шкаторине являются нормальными для нового (нерастянутого) паруса. Нам пришлось сбросить ветер с грота, чтобы удержать лодку в вертикальном положении, чтобы можно было сделать эту фотографию!
Что насчет производительности?
Теперь, когда мы рассмотрели различия в самих парусах, что можно сказать о производительности Hantu Biru?
Как я упоминал ранее, точные измерения были невозможны, но в этом и не было необходимости, потому что разница в скорости, наведении, угле лавирования и ощущениях была слишком явной.
Со старыми парусами, при ветре 12 узлов с порывами до 15, наш лаг показал в среднем 4 узла
при примерно 50° к истинному ветру (на что указывает угол лавирования 100°). Сжав немного выше,
, мы быстро опустились бы до 3-х секунд. На практике мы часто опускались глубже 50°, чтобы сохранить скорость. 904:17 Под своим новым полотном Ханту Биру указала значительно выше. Разница по компасу составляла не менее 10° — угол лавирования 90° — и это, в сочетании со скоростью, которая постоянно была примерно на 0,3 узла выше, имело большое значение для нашего VMG. Мы также теряли намного меньше скорости, если мы сжимались.
Измерение улучшений
Теперь 10° и 0,3 узла может показаться не таким уж большим, но давайте посчитаем. Чтобы вычислить VMG (в данном контексте, скорость по прямой прямо против ветра), просто умножьте скорость лодки на косинус угла, под которым вы плывете против ветра. Этот угол действительно должен определяться курсом относительно земли, а не 9°.0417 по курсу, но для простого сравнения в данном случае давайте просто разделим наш угол лавирования на два.
Со старыми парусами мы умножаем 4 узла на 0,643 (косинус 50), что дает VMG 2,57 узла.
С новыми парусами мы умножаем 4,3 узла на 0,707 (косинус 45), что дает VMG 3,04 узла. Другими словами, наши наветренные характеристики улучшились почти на 20%, и это без учета других факторов, таких как уменьшение крена, ведущее к меньшему люфту, лучшее ускорение
при порывах ветра и так далее. Неудивительно, что лодка стала острее, резче и отзывчивее.
Со старыми парусами индикатор ветра выглядел так…
…а с новыми парусами он выглядел примерно так!
Спинакеры: старый и новый
Вместе со своим полотном Kemp против ветра Ханту Биру получила новый спинакер от Rolly Tasker Sails (австралийского производителя с лофтом на Пхукете, который теперь представлен в Великобритании). Путешествующим яхтсменам легко представить, что один парус по ветру будет вести себя так же, как и другой парус той же площади, но производители парусов посвящают разработке спинакеров и асимметричных парусов столько же исследований, сколько грота и передних парусов.
Старый спинакер
Если смотреть с подветренной стороны, растяжения и перекосы еще более очевидны
Вероятно, того же года выпуска, что и паруса против ветра, оригинальный спинакер был полностью поперечным (горизонтальные швы вверх) . Спинакеры не производились таким образом уже несколько десятилетий. Он также был коротким в передней шкаторине и передней части и, следовательно, был значительно меньше, чем должен был быть.
Как это часто бывает со старыми спинакерами, нейлоновая ткань растянулась, а шкаторины шкаторины и лямки — нет. Это усугубляло то, что, вероятно, изначально было полным разрезом, из-за чего парусу было трудно продолжать лететь даже по ветру, уменьшая его тягу и ограничивая его возможности, когда мы гнали ветер вперед: угол вымпельного ветра сразу за траверзом был самым близким для нас. мог управлять. Помимо формы, проблемой была и деградация ткани. Как только спинакерный нейлон изнашивается и теряет свою отделку, вода больше не капает и не стекает, гораздо труднее запихнуть парус в люк или поднять его с черепахи из-за повышенного трения, а вероятность повреждения от зацепления или зацепления возрастает.
Даже при сильном ветре старый спинакер с трудом наполнялся должным образом.
Новый спинакер
На этом снимке отчетливо видны более плоский срез и увеличенная длина шкива (нижние шкивы). И на новом спинакере намного легче летать
Как и все современные спинакеры, этот имеет трехлучевой вырез, панели расходятся из всех трех углов. В сочетании с современным спинакерным нейлоном это дает гораздо более стабильную форму.
Благодаря правильной длине передней шкаторины и передней задней шкаторины новый парус намного больше старого. Поскольку это также более эффективная форма и форма, для которой она была разработана, она намного сильнее тянет в правильном направлении.
Как и в случае с парусами против ветра, площадь, форма и вес ткани спинакера могут быть оптимизированы для определенного диапазона силы и угла ветра. Вот почему гоночные лодки, как правило, несут несколько, в то время как круизеры и клубные гонщики, скорее всего, имеют только спинакер «AP» (универсальный), такой как этот на Hantu Biru. Он не только хорошо летал, повышая нашу скорость во всех направлениях парусности, но и оказался намного менее склонным к частичному или полному обрушению, если ветер изменился или триммер позволил ему отвлечься.
Кстати, если вы заметили нетрадиционную цветовую маркировку на фотографиях, не волнуйтесь — видимо, на лофте это обычно делается, хотя углы помечены (в данном случае головка, прихватка и клубок).
Если вы не уверены в отличиях от четверти, это должно помочь!
Отличия спинакеров – повышение производительности и управляемости
Больше скорости и легче жизнь могут идти рука об руку. Большая устойчивость спинакера означает меньшее беспокойство триммера, а новая блестящая ткань облегчает подъемы и опускания. Стабильность также помогает увеличить скорость лодки, потому что небольшой изгиб передней шкаторины менее критичен. Кроме того, наш новый парус просто быстрее во всех отношениях. Со старым лог остался на 6с. Новый кайт довел нас до пиковой скорости 7,2 узла – неплохо для 19-дюймового кайта.23-футовый катер 60-х годов в Force 4 и плоской воде!
Вердикт PBO
Если ваши старые паруса вышли из строя, новый костюм будет иметь огромное значение. Дело не только в скорости. Речь идет об эффективности: преобразование энергии ветра в поступательное движение, минимизация крена и погодного штурвала, а также повышение отзывчивости, управляемости и комфорта лодки. Вы бы не стали водить машину с лысыми, недостаточно накачанными шинами, даже если бы они были законными, так зачем же плыть с мешковатыми старыми парусами?
Не забудем еще один момент: удовольствие.
