устройство межкомнатных конструкций серии C112 из гипсокартона

В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Вернуться к оглавлению

Полное содержание материала

1 Плюсы использования технологии Кнауф
2 Типы перегородок и особенности монтажа
3 Перегородка С112
- 3.1 Монтаж перегородки С112
- 3.2 Обшивка гипсокартоном перегородки С112
4 Перегородка С361
5 Перегородка С365
6 Перегородка W118
7 Факторы, влияющие на выбор перегородки

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Вернуться к оглавлению

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

Один слой гипсокартона.
Два слоя.
Три слоя ГКЛ.
Один слой влагостойкого гипсокартона на одном каркасе.
Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Вернуться к оглавлению

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
поверхность изделия является огнеупорной;
возможность создания дизайнерского решения;
готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.
Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
Аналогично НП крепиться на потолочном перекрытии.
После этого следует измерить длину стоечного профиля от потолка до пола.
Пример крепления стоечных профилей
Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.
Схема крепления листов гипсокартона Кнауф
Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.
Схема устройство двойного стоечного профиля
Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.Схема соединения стоек
От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.
Чертеж с размерами для монтажа стоечных профилей
Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

Пример монтажа проводки под гипсокартоном

Окончательным шагом в первом уровне является заделка швов гипсокартона. Для этого следует стыки с самодельной фаской на гипсокартоне и обработать ГКЛ грунтовкой . После чего требуется сделать раствор для заделки стыков из сухой смеси Кнауф Унифлот. Шпаклёвка равномерно наносится на стыки узким шпателем 15 см.

Процесс шпаклевки перегородки из гипсокартона

После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки

Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Вернуться к оглавлению

Перегородка С361

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

Вернуться к оглавлению

Перегородка С365

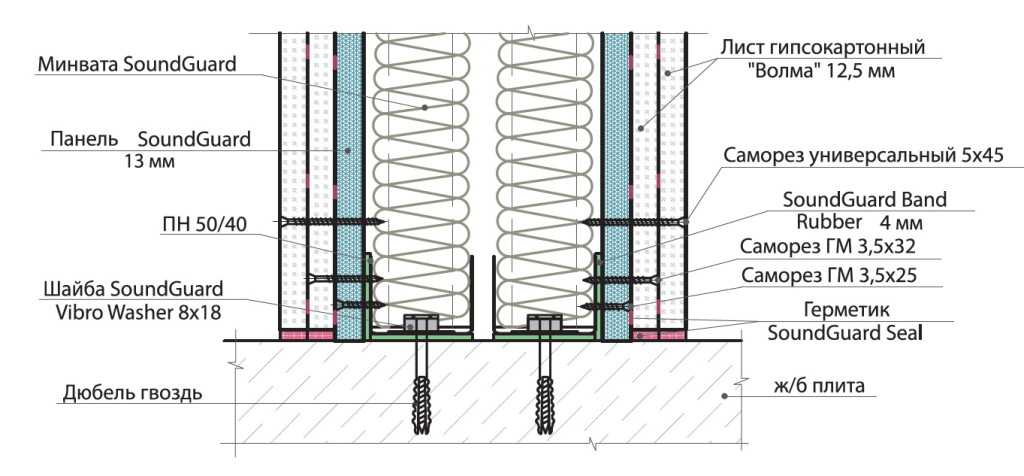

Эта перегородка сделана из двойного каркаса, с двух сторон обшита двойным влагостойким ГКЛ. Стойки металлического каркаса обклеиваются специальной лентой для звукоизоляции. Наполнителем выступает минеральная вата, которая укладывается в 2 -3 слоя.

Эта конструкция служит прочной стеной с высокими показателями звукоизоляции, прочности.

Вернуться к оглавлению

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

Вернуться к оглавлению

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности.
Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

Высота комнаты, где будет монтироваться перегородка.
Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
Нагрузка на несущие стены или стена, выровненная гипсокартоном.
Каркас гипсокартонной перегородки Кнауф
Состояние базовой стены.
Необходимость сокрытия коммуникаций коробом в перегородке.
Будет ли в перегородке дверь.
Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.
Схема крепления гипсокартонной перегородки к стене
Температурный режим.
Какие функции будет выполнять перегородка.

Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Технология монтажа перегородки по технологии Knauf, видео уроки

В чем заключается технология Knauf?
В чем преимущества технологии Knauf?
Типы перегородок Кнауф
Конструкция перегородок Knauf

Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.

Схема перегородки

В чем заключается технология Knauf?

Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

профили;
гипсокартон;

шурупы;
просекатель;
шпатлевка, сетка и прочее.

К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата.

Тепло-и звукоизоляция Knauf

Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

В чем преимущества технологии Knauf?

Главным отличием продукции Knauf является высокая долговечность и отменное качество. Поэтому и Knauf технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех её принципов:

Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля.
Шаг крепления направляющего и установка стоечного профиля должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить.
Усиленная перегородка
Технология монтажа перегородок из гипсокартона Knauf предусматривает создание стен с максимальной прочностью, поэтому для усиления отдельных участков конструкции необходимо использовать двойной профиль (вкладывать один в один с перекрытием в 10% от его ширины).
Стыковку длинных отрезков профилей необходимо осуществлять вразбежку или в шахматном порядке. Это необходимо для того, чтобы исключить возможность вибрации и деформации готовой конструкции. При этом нахлест должен составлять не менее 10 размеров его ширины.
Для соединения профилей между собой по технологии следует применять просекатель с отгибом или шурупы Knauf.
При осуществлении монтажа в местах нахлеста профилей следует применять: просекатель, заклепки или специальные винты типа LN9.
Конструкция стыковки ГКЛ с компенсацией расширения
Стыковать гипсокартонные листы над дверными или оконными проемами строго посередине запрещено. Это необходимо делать ближе к краю. Подобные меры предназначены для того, чтобы снизить вероятность порчи перегородки от вибрации, создаваемой дверями при открывании, и ее веса.
Оконные и дверные коробки необходимо крепить к дополнительным стоечным профилям, которые должны быть установлены рядом с зазором 30-40 мм. В него следует вложить алюминиевый профиль меньших размеров с резиновыми прокладками. Точно также должен оставаться зазор между листами гипсокартона, который необходимо замостить специальным составом Knauf.

Если будет полностью соблюдена инструкция по монтажу гипсокартона Knauf, то перегородка получится надежной и прочной.

Типы перегородок Кнауф

По конструктивному строению Knauf перегородки могут быть нескольких типов в зависимости от количества обшивок:

Одинарная двухслойная

с однослойной обшивкой;
с двухслойной обшивкой;
с трехслойной обшивкой;
с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе;
с комбинированной, с одной стороны, и двухслойной, с другой;
с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

Также по технологии Knauf выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

Перегородки Knauf подразделяются также по типу каркаса:

двойные;
одинарные.

Одинарные конструкции применяются в местах, где не требуется основательная звукоизоляция, а на стены не будет приложена дополнительная нагрузка. Двойные применяются для создания прочной и надежной стены, на которую можно будет подвесить тяжелую мебель или какую-нибудь бытовую технику.

Конструкция перегородок Knauf

Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

Одинарный каркас и один слой ГВЛ

С-361 – перегородка, выполненная на одинарном каркасе и обшита одним слоем влагостойких гипсокартонных листов Knauf. В ней применяется с обеих сторон фирменный влагостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Главным элементом в таких конструкциях являются листы с двухсторонней обработкой гидрофобизатором. Вес 1 м² готовой конструкции без отделки смесями составляет порядка 18 кг, что говорит о достаточной легкости и всей перегородки в целом.

Двойной каркас с двухслойной обшивкой
С-365 – перегородка, выполненная на двойном каркасе и обшита в два слоя с обеих сторон водостойкими листами гипсокартона. Для повышения звукоизоляции стойки обклеиваются с внутренних сторон специальной звуконепроницаемой лентой. В качестве наполнителя также выступает минеральная вата в 2-3 слоя. Подобная конструкция гарантирует жесткость перегородке и высокие показатели шумоизоляции. Узнать, сколько материала нужно, поможет калькулятор расчета перегородок.

Видео:

Почему важно соблюдать технологию и типичные ошибки

Видео:

Технология монтажа перегородок из ГКЛ

Инструменты для работы:

уровень лазерный,
ножницы по металлу,
электродрель.

Материалы для работы:

направляющая размером 50х40 мм,
профиль 50х50 мм,
соединительный элемент,
пресс шайбы для соединения,
саморезы по металлу 35 мм,
подвес П-образного типа,
веревка, ГКЛ.

Разметка

Используя разметочный шнур, нужно задать разметку на полу.

Она будет указывать ось установки перегородки. Также нужно будет отметить расположение дверных проемов. Затем, используя трассировочный шнур и отвес, нужно перенести полученную разметку на стену и потолок.

Установка направляющих для гипсокартонной перегородки

На тыльную сторону направляющих потребуется приклеить звукоизолирующую ленту. После этого они крепятся по намеченной оси на полу и на потолке. На месте расположения дверей делается промежуток. Крепление производится пластмассовыми дюбелями размером 6×40, 6×60 или 8×60 мм. На одном отрезке профиля должно находиться не менее трех дюбелей для получения устойчивости и надежности конструкции.

Установка стоек для гипсокартона

Существует два способа монтажа: немецкий и американский. Согласно немецкой технологии установка профилей-стоек производится сначала в профиль, расположенный на полу, после этого верхний конец стойки вставляется в направляющую, закрепленную на потолке, куда она должна заходить не менее, чем на 20 мм.

После этого проводится выравнивание профилей по оси с использованием шага не менее 600 мм. У профиля-стойки открытая поверхность должны быть направлена в сторону гипсокартонной плиты. В американском варианте в сторону гипсокартона должен быть обращен только профиль, расположенный вдоль стены.

Установка первой гипсоартонной стены

Начинается монтаж с установки гипсокартона шириной в 1200 мм. В качестве крепежа нужно взять саморезы для металла, имеющих длину в 25 мм. Они вкручиваются на расстоянии 250 мм друг от друга. Если предполагается сделать обшивку перегородки в два слоя, то шаг следует сделать в 750 мм. При этом нужно произвести смещение шва между листами гипсокартона размером в один шаг на 600 мм. Монтаж второго слоя гипсокартона в этом случае должен начинаться с листов, имеющих ширину 600 мм. Такие листы крепятся с помощью саморезов по металлу длиной в 35 мм на расстоянии 250 мм.

Монтаж изоляционного слоя внутри гипсокартнонной перегородки

Установив обшивку с одной стороны, нужно будет начать прокладку коммуникаций внутри перегородки. После ее завершения необходимо уложить изоляционный слой из стекловаты или минваты. Изоляционный слой не должен сползать и полностью должен заполнять пространство внутри перегородки.

Установка второй стены для перегородки

При установке следующей стороны необходимо сместить на 600 мм вертикальный шов между гипсокартонными плитами, ориентируясь на обшивку первой стороны перегородки. Первыми устанавливаются плиты шириной в 600 мм. Если проводится двойная обшивка, установка второго слоя должна начинаться с сегмента гипсокартона, имеющего ширину 1200 мм.

Пошаговая технология монтажа прямой и произвольной перегородки из гипсокартона:

Производится разметка по полу, стене и потолку в месте установления перегородки для последующего крепления направляющих для гипсокартона.
Проводится установка каркаса для перегородки с помощью креплений и профилей. Полученная в ходе его конструкция должна повторять в точности разработанный проект технического задания. Если монтируется отдельно стоящая конструкция, то необходимо увеличить количеств отточек крепления на потолке для большей прочности конструкции. В качестве крепежа в отдельно стоящих произвольных конструкциях можно использовать специальные декоративные детали в виде труб, стоек или других элементов.
Производится прокладка проводки к местам выхода электрического кабеля, если это указано в техническом задании.
Проводится обшивка каркаса перегородки плитами из гипсокартона.
Проведение выравнивания углов и последующая покраска рабочими смесями гипсокартонных стен.
Финишные отделочные работы, для которых можно использовать краску, обои или другие отделочные материалы.
Установка розеток и осветительного оборудования в указанных техническим заданием местах.

Как проверить качество выполненных работ по установке перегородки из гипсокартона

Двухметровая рейка, приложенная к поверхности готовой перегородки, должна лежать достаточно плотно. Допустимо не более двух неровностей на высоте в два метра или на глубину не более 3 мм. При вертикальной проверке отвесом или уровнем отклонение не должно быть более 2 мм для 1 метра высоты перегородки и не более 1 см на всю ее высоту (h).

При монтаже двухслойной перегородки нельзя устанавливать друг против друга стыки листов гипсокартона.

Нельзя располагать друг против друга крепеж из винтов и шурупов смежных листов на одной и другой стороне перегородки.

Принимая готовую работу, нужно обратить внимание НАТО, чтобы:

каркас был устойчив и не качался;
листы гипсокартона были надежно и правильно прикреплены к каркасу перегородки;
на листах не должно быть повреждений в виде сколов, надрывов, трещин, пятен, надломов и грязи;
угловые элементы должны иметь строго 90^0.

Специфика монтажа:

Для встроенных шкафов перегородка должна иметь прямые углы и ровную заднюю стенку. Торцы перегородки нужно устанавливать, ориентируясь на лазерный уровень. Вверху и внизу ширина перегородки от стены должна быть одинакового размера.

Чтобы получить качественную поверхность из гипсокартона нельзя в качестве крепежных материалов использовать саморезы для крепежа ПН и ПС. Необходимо в данном случае проводить крепление с помощью просекателя. Спрятанные в стену батареи центрального отопления следует одеть в подходящий изоляционный материал, например, во вспененный полиэтилен.

Расчет материалов на 1м²

Наименование	Ед. изм.	Норма расхода	Расчетное количество
КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)	м²	0,7	0,7
Профиль направляющий UW 50/40 (75/40, 100/40)	м.п.	1,1	1,1
Профиль стоечный CW 50/50 (75/50, 100/50)	м.п.	2	2
Шуруп самонарезающий TN 25	шт.	17	17
Дюбель ‘К’ 6/40	шт.	1,6	1,6
Лента уплотнительная	м.п.	1,2	1,2
Серпянка самоклеющаяся 5смх45м	м²	2,2	2,2

Карта объектов Более 10 000 объектов

Смотреть карту

Спасибо за обращение!

С вами свяжутся в ближайшее время

Устройство перегородок из гкл по металлическому каркасу: технология

Перегородки зачастую создаются именно из гипсокартона.

Гипсокартон является крайне популярным материалом. Его часто используют для возведения звукоизоляционных стен, перегородок и элементов декора. Основным преимуществом такого материала является легкость и простота монтажа. Перегородки на его основе получаются легкими и крайне прочными при условии, что процедура установки была выполнена правильно. В данной статье будет рассмотрено устройство перегородок из ГКЛ, их преимущества и технология монтажа.

Содержание

Материал для установки перегородок из гипсокартона
Материал для монтажа каркаса
- Каркас из металла
- Соединение профилей между собой
Устройство перегородок с каркасом из металла
Процедура монтажа перегородки
Обшивка перегородки

Материал для установки перегородок из гипсокартона

Перед тем как приступать к строительству перегородок из гипсокартона своими руками, нужно подобрать место установки. Понадобится определиться с назначением конструкции, ее расположением и условиями эксплуатации:

Если перегородка монтируется в постройке с уровнем влаги не ниже 70 %, понадобится использовать влагостойкие листы материала. Внешним отличием такой разновидности от обычного покрытия является наружный зеленый окрас слоя бумаги. Структура такой отделки пропитана специальными растворами, что и позволяет обеспечить защиту от влажности. Перегородка такого типа обеспечит высокий срок эксплуатации даже в помещениях с высоким показателем влаги. Покрытия продаются с маркировкой ГКЛВ. На таких изделиях невозможно образование плесени и грибка, что является их несомненным преимуществом перед другими разновидностями. К недостаткам можно отнести довольно большой вес и стоимость материала.
Если перегородка монтируется в пожароопасной среде, понадобится использовать так называемые ГКЛО. Эти гипсокартонные панели обработаны растворами, препятствующими воспламенению. Основным различием от обычного и влагостойкого материала является красный цвет покрытия. Также отличия можно увидеть на срезе гипсового основания. Такая отделка стоит значительно дороже обычного и влагозащищенного гипсокартона.
Если перегородка устанавливается в обычной постройке с приемлемыми показателями влажности и температуры, то используются простые листы ГКЛ. Покрывается такая отделка картоном серого цвета, что позволяет отличить ее от остальных разновидностей. Так как такие панели не обрабатываются влагостойкими и пожаростойкими растворами, стоимость у них не слишком высокая. Их часто используются для обработки гостиных, спален и других комнат.

Схема устройства перегородки из гипсокартона.

Все панели одинаково хорошо обрабатываются, так что при обычных условиях без источников влаги и огня лучше выбрать простой гипсокартон и при этом неплохо сэкономить.

Лист гипсокартона может иметь разную толщину: 6,5, 9 и 12,5 мм. Первый типоразмер используется для производства листов с увеличенной гибкостью. В его состав добавляется стекловолокно, которое нивелирует намокание гипса.

Толщина в 9 мм применяется для отделки потолков. Для установки перегородок зачастую используется 3 тип с толщиной 12,5 мм. Длина при этом может быть 2,5 или 4,8 м, но обычно применяется первый вариант.

Если необходимо создать большую перегородку, материал можно заказать по собственным размерам.

Материал для монтажа каркаса

Устройство перегородки из гипсокартона не обходится без каркаса. Его профиль может быть выполнен из металла или дерева. При выборе необходимо учитывать следующие нюансы:

влажность среды;
температурные показатели;
давление, оказываемое на конструкцию.

Если в постройке часто меняется влажность, то применение деревянной конструкции приведет к частым смещениям. Из-за постоянного разбухания и высыхания дерева шпаклевка просто отстанет от стыков покрытия. Это приведет к полной негодности перегородок из ГКЛ. Их понадобится демонтировать и возвести повторно в металле.

Проблемы могут возникнуть и если в помещениях слишком высокая температура. При монтаже каркаса из древесины с влажными брусьями, после их высыхания в конструкции могут произойти сильные изменения: панели могут сдвинуться, перекоситься или полностью повредиться. Также древесина часто растрескивается, а этого нельзя допустить при монтаже внутренней перегородки.

Установка перегородок из дерева – не лучшее решение. Материал склонен к деформации и растяжению. В участках вкручивания саморезов могут образоваться трещины, что приведет к полной негодности изделия.

Но многие все равно отдают предпочтение деревянному каркасу, так как его стоимость значительно меньше металлического. При таком выборе брус понадобится предварительно обработать антисептическими средствами, чтобы предотвратить появление различных бактерий.

Перегородка с улучшенным дверным проемом.

Каркас из металла

Необходимо отдать должное металлическому каркасу, профили на его основе обладают оптимальными качествами для создания надежной перегородки. Обработанный металл не боится влаги за исключением участков соединения и прокалывания. Профиль из металла не горит, по истечении времени не растрескивается и не разваливается.

Существует 3 вида ширины профиля: 50, 75 и 200 мм. Размер зависит от назначения изделия и его параметров.

Если в перегородке планируется проводка каких-либо коммуникаций, нужно использовать изделия со специальными пазами. Это позволит избежать процедуры самостоятельного проделывания отверстий.

Соединение профилей между собой

Правильное соединение профилей – крайне важная процедура. Соединение металлического профиля можно выполнить 3 способами:

саморезами;
заклепками;
с помощью просекания, путем пробивания и отгибания.

Первые методы более надежны, но гораздо затратнее последнего, поскольку для их устройства понадобится использовать саморезы, шурупы и прочие дополнительные приспособления, что вызовет дополнительные расходы. Избежать осложнений можно благодаря просекателю. Он создаст отверстие и загнет его края по сторонам, что позволит организовать надежное соединение профилей.

Также хорошим решением является комбинированное крепление, где лицевые участки соединяются при помощи просекателя, а скрытые с использованием саморезов и заклепок.

Преимуществом просекателя является отсутствие выступающих элементов в виде шляпок или заклепок. Комбинирование позволит создать качественною и ровную межкомнатную перегородку.

Устройство перегородок с каркасом из металла

Устройство гипсокартонных перегородок не отличается большой сложностью, но для хорошего результата нужно тщательно следовать инструкциям при осуществлении монтажа. Перегородка из гипсокартона состоит из следующих элементов:

Каркаса.
Обшивки. Возможна многослойная облицовка.
Утеплителя и звукоизолятора.

В такой конструкции могут находиться скрытые коммуникации, что является одним из преимуществ изделий из гипсокартона.

Глухая конструкция с каркасом из металла.

Процедура монтажа перегородки

При установке межкомнатной перегородки необходимо соблюдать порядок действий:

Сначала очищается место, где будет монтироваться конструкция. Старые участки стен с некрепким основанием понадобится удалить. Поверхность при возможности следует выровнять, пол залить стяжкой, а стены обработать штукатуркой.
После того как поверхность подготовлена, производится разметка. Качественно установленная конструкция не должна иметь кривизны. Для этого все процессы осуществляются с максимально возможной точностью. Основными инструментами для такой работы являются уровень, отвес и шнур. Идеальным решением станет использование лазерного уровня, однако такой прибор довольно дорогостоящий. На полу проводится средняя линия перегородки. Она станет центром направляющего профиля. Разметка перемещается на потолок и стены. Перед этим на полу отмечается участок, где в дальнейшем будут установлены двери.
Для монтажа конструкции понадобится прикрутить направляющий профиль ко всем поверхностям. Если пол сырой, металл необходимо тщательно изолировать при помощи специальной ленты. Профиль крепится на расстоянии порядка 25-30 см друг от друга. Расстояние зависит от нагрузки, оказываемой на стену.
Стоечный профиль монтируется исключительно по вертикали. Это контролируется благодаря уровню. Интервал между стойками не превышает показателя 60 см. Стоечный профиль отрезается с незначительным запасом в 2 см по длине, это позволит ему легко войти в направляющие и оставить место для крепежа.
Для создания качественной конструкции нужно установить дополнительный стоечный профиль. Он монтируется рядом с основным. Для повышения прочности внутри него закладывается деревянный брусок. Дверная коробка рассчитывается на стадии установки перегородки, это позволит избежать осложнений в будущем.

Направляющий профиль помогает в создании перемычек или полок, которые скрепляют стойки, находящиеся рядом. При этом он должен быть размещен строго по горизонтали.

Обшивка перегородки

Результат возведения конструкции на основе гипсокартона.

Так как перегородка должна отличаться высокой прочностью, на ее обшивке не должно присутствовать более одного стыка. Материал нужно размещать в шахматном порядке с половинным перекрытием соседней панели.

Стыки нужно стараться смещать ближе к краю над дверями. Этот фактор следует учитывать еще во время создания изделия из металла.

Если профиль был закреплен при помощи просекателя, то покрытие останется ровным и гладким. При использовании саморезов из-за их шляпок могут быть видны небольшие отклонения в участках крепления панелей к профилю.

Установка конструкции завершается обработкой швов, которые заделывается шпаклевочной массой. На стыки в обязательном порядке укладывается армирующая лента из сетки с размерами от 3 до 5 мм. Перед дальнейшей облицовкой лучше заделать шляпки крепежей, которые применялись для прикручивания панелей.

Как видно из статьи, гипсокартонные перегородки являются отличным решением. Материал отличается высоким качеством и прочностью, что является хорошим преимуществом при установке конструкции. Устройство можно осуществить разными способами, в зависимости от личных предпочтений и финансовых возможностей. С помощью фото, использованных в статье, можно более подробно ознакомиться с нюансами работы.

устройство межкомнатных конструкций серии C112 из гипсокартона

Плюсы использования технологии Кнауф

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Необходимое количество материалов для монтажа перегородки

В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Типы перегородок и особенности монтажа

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

Один слой гипсокартона.
Два слоя.
Три слоя ГКЛ.
Один слой влагостойкого гипсокартона на одном каркасе.
Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Какими саморезами пользуются при монтаже ГКЛ?

Для крепления гипсокартона к каркасу применяются шурупы разной длины:

25 мм – при монтаже ГКЛ в один слой;
35 мм – при обшивке в два слоя.

Вид саморезов выбирается исходя из материала каркаса:

к профилю облицовка крепится шурупами по металлу;
к брусу – по дереву.

Различить их просто: метизы, предназначенные для работы с металлом, имеют более частую резьбу.

Не стоит применять один вид шурупов вместо другого: это обязательно скажется на прочности крепления.

Конструкция крепежа обеспечивает удобство и качество работы:

От коррозии метизы защищает специальное покрытие, придающее им черный цвет.
Заостренная спираль резьбы обеспечивает легкое проникновение самореза в металлопрофиль и надежно удерживает его там в дальнейшем.
Конусная головка утапливается внутрь материала и не мешает последующей отделке.
Глубокий крестообразный шлиц на ней позволяет вкручивать саморез обычной отверткой или шуроповертом.

При использовании шуроповерта действовать нужно аккуратно: велик риск слишком глубоко утопить саморез и испортить материал. Облегчит работу специальная насадка для гипсокартона: за счет своей конструкции она ограничивает глубину вворачивания метиза.

Профессионалы используют шуроповерты с автоматической подачей саморезов. Они облегчают и ускоряют процесс монтажа листов гипсокартона в разы. Но стоимость такого инструмента высока, поэтому приобретать его для единичного ремонта нет смысла.

Перегородка С112

каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
поверхность изделия является огнеупорной;
возможность создания дизайнерского решения;
готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении. Монтаж перегородки кнауф проводится следующим образом:

При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.
Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
Аналогично НП крепиться на потолочном перекрытии.
После этого следует измерить длину стоечного профиля от потолка до пола.

Пример крепления стоечных профилей
Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

Схема крепления листов гипсокартона Кнауф
Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

Схема устройство двойного стоечного профиля
Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.

Схема соединения стоек
От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

Чертеж с размерами для монтажа стоечных профилей
Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

Пример монтажа проводки под гипсокартоном

Процесс шпаклевки перегородки из гипсокартона

После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки. При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков. После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки

Смотрите в видео процесс монтажа перегородки Кнауф.

Расчет расхода профиля на 1 м2 материалов для потолка из гипсокартона

Подвесы, профиля, фиксируемые к несущей конструкции метизами.
Металлический каркас, реже применяют деревянные рейки. Соединяют в единый каркас соединительными муфтами, кронштейнами. Используя металлический профиль, можно соорудить ячеистый, рельсовый каркас. Металлический каркас может быть одно- и двухуровневым.
Гипсокартонные плиты, фиксируемые к каркасу.

Выполняя расчеты ГК на метр квадратный, учитывают габариты, метраж помещений. Лучше всего сделать предварительный план-схему будущей конструкции, которая позволит правильно произвести расчеты, узнать, сколько потребуется материалов для создания конструкции. Указывают габариты комнаты, размещение профиля.

Определить количество соединителей под профиль поможет формула: К= S*2, где S – площадь подвесного потолка, К – количество соединителей “краб”. К примеру, для помещений площадью 6 м2 потребуется 12 соединителей. Планируя самостоятельно провести монтаж ГКЛ, необходимо соблюдать технологию, последовательность проведения работ, подготовить нужный инвентарь, инструменты, приобрести не один вид профиля, метизы (шуруп, саморезы, дюбеля), армирующую сетку. Приведем приблизительный расчет расхода стройматериалов для конструкции, создаваемой на металлическом каркасе из ГКЛ стандартной толщины: 1.11. Подвесные потолки П 112 и П 113 устраиваются из гипсокартонных листов (ГКЛ) размером 2500х1200 мм, потолки П 212 и П 213 – из малоформатных гипсоволокнистых листов (ГВЛ) размером 1500х1200 мм.

Сделав предварительные замеры, можно ввести данные в форму. Наш калькулятор позволяет рассчитать не только количество гипсокартона, но и остальных материалов, необходимых для возведения перегородки – направляющих, шурупов, шпаклевки, грунтовки и др. Таким образом вы уже на первой стадии подготовительных работ сможете увидеть, сколько средств понадобится для возведения перегородки и на чем можно будет сэкономить.

Перегородка С361

Схема с размерами перегородки с361

Перегородка W118

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

С 112

С 112 Перегородка с двухслойными обшивками из КНАУФ-листов на одинарном металлическом каркасе С 112. Комплектная система КНАУФ.

Масса 1 кв. м – около 53 кг.

Максимальная высота перегородки – до 9 м*

Толщина перегородки – от 100 до 150 мм

Индекс звукоизоляции, Rw – до 56 дБ

Предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП-А )

Предел огнестойкости – EI 90 (с применением КНАУФ-листов ГСП- DF )

* В зависимости от типоразмера профилей каркаса и шага стоек.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности. Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

Высота комнаты, где будет монтироваться перегородка.
Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
Нагрузка на несущие стены или стена, выровненная гипсокартоном.

Каркас гипсокартонной перегородки Кнауф
Состояние базовой стены.
Необходимость сокрытия коммуникаций коробом в перегородке.
Будет ли в перегородке дверь.
Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

Схема крепления гипсокартонной перегородки к стене
Температурный режим.
Какие функции будет выполнять перегородка.

Схема обшивки перегородки листами гипсокартона
Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Узлы крепления профиля под гкл стены чертежи. Стены и перегородки из гипсокартона по технологии Knauf.

Особенности формирования углов из гипсокартона

В ремонтных и строительных работах применим . Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью , создать , а также при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Необходимое количество материалов для монтажа перегородки

Они не горят и являются . Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

Типы перегородок и особенности монтажа

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

Один слой гипсокартона.
Два слоя.
Три слоя ГКЛ.
Один слой на одном каркасе.
Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные , на которую можно или использовать как основу под создание мебели.

Перегородка С112

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и . После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
Первыми крепятся . Для отрезания профиля нужной длины используются ножницы для резки металла.
Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
Аналогично НП крепиться на потолочном перекрытии.
После этого следует измерить длину стоечного профиля от потолка до пола.
Пример крепления стоечных профилей
Длина должна быть на 1 см меньше, чем высота помещения.
На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
Если стена из гипсокартона Кнауф, тогда профили . Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.
Схема крепления листов гипсокартона Кнауф
Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.
Схема устройство двойного стоечного профиля
Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.
Схема соединения стоек
От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.
Чертеж с размерами для монтажа стоечных профилей
Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается . Лист от пола должен крепиться на расстоянии 1 см. При необходимости необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и . Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

Пример монтажа проводки под гипсокартоном

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

После шпатлевания следует приступить к . При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и .

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки

Смотрите в видео процесс монтажа перегородки Кнауф.

Комплектная система KNAUF для сухого способа отделки помещений включает в себя:

основные материалы : гипсокартонные листы, металлические профили;
дополнительные материалы – шпаклевочные смеси, армирующие ленты, грунтовки, шурупы и т. п., а также
инструмент и техническую информацию о конструкциях и способах производства.

В данной серии содержатся указания по подбору типа и конструкции облицовки стен каркасного и бескаркасного типа из гипсокартонных листов, а также рабочие чертежи узлов облицовки стен.

Типы облицовок системы KNAUF

Примечание: масса одного кв. метра облицовки рассчитана для случая применения гипсокартонных листов толщиной 12,5 мм.

В зависимости от свойств и области применения листы подразделяются на следующие виды:

Листы гипсокартонные обычные (ГКЛ) – гипсокартонные листы, применяемые преимущественно для внутренней отделки зданий и помещений с сухим и нормальным влажностными режимами.
Листы гипсокартонные влагостойкие (ГКЛВ) — гипсокартонные листы, имеющие пониженное водопоглощение (менее 10%) и обладающие повышенным сопротивлением проникновению влаги; применяют в помещениях с сухим, нормальным, влажным и мокрым влажностными режимами в соответствии с действующими нормами по строительной теплотехнике.
Листы гипсокартонные с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО) — гипсокартонные листы, обладающие большей, чем обычные, сопротивляемостью огневому воздействию; применяют в помещениях с повышенной пожарной опасностью.
Листы гипсокартонные влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО) — гипсокартонные листы, обладающие одновременно свойствами листов ГКЛВ и ГКЛО.

При применении листов ГКЛВ и ГКЛВО в помещениях с влажностным и мокрым режимами следует предусматривать вытяжную вентиляцию, обеспечивающую нормальный воздухообмен в соответствии с действующими строительными нормами на отопление, вентиляцию и кондиционирование (Смотрите Узлы KNAUF Автокад ниже).

Влажностный режим помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать по таблице 1 СНиП II-3-79* «Строительная теплотехника»

Гипсокартонные листы выпускаются с различными типами продольных кромок

Заделка стыков ГКЛ с кромками типа УК и ПЛУК выполняется при помощи армирующей ленты.

Кромка ПЛУК, кроме того, позволяет производить заделку стыков ГКЛ без армирующей ленты, что снижает количество операций, расход и номенклатуру материалов.

Кромка ПК служит в основном для формирования второго слоя обшивки в облицовке С626.

Торцевые кромки имеют прямоугольную форму.

Металлический каркас из оцинкованных металлических профилей по ТУ 1111-004-04001508-95

Металлические профили KNAUF изготавливаются в соответствии с ТУ 1111-004-04001508-95 и представляют собой длинномерные элементы, выполненные методом холодной прокатки тонкой стальной ленты толщиной 0,55-0,8 мм на современном оборудовании.

Стандартная длина профиля KNAUF составляет 2750, 3000, 4000, 4500 мм.

Максимальная длина профилей составляет 9000 мм.

Стоечные профили (ПС) имеют С- образную форму и служат в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных облицовок. Монтируется стоечный профиль в паре с соответствующим по размеру направляющим профилем.

ПС-профили KNAUF выпускаются со следующими размерами сечения:

Допускается соединение стоечных профилей по длине (1.073.9–2.00.1–9). При монтаже в местах нахлеста применяется заклепочное соединение, соединение шурупами типа LN9 или при помощи просекателя — методом «просечки с отгибом».

Направляющие профили (ПН) имеют П-образную форму и служат в качестве направляющих для стоечных профилей, а также для устройства перемычек между ними в каркасах облицовок. Монтируются в паре с соответствующим по размеру ПС-профилем.

ПН-профили KNAUF выпускаются со следующими размерами сечений:

(ПНП 28×27) имеет П-образную форму и служит в качестве направляющего для потолочного профиля, а также для устройства перемычек между ними в каркасах облицовки С623. Монтируется в паре с соответствующим по размеру потолочным профилем (ПП 60×27).

Потолочный направляющий профиль (ПНП 28×27) производится с готовыми отверстиями Ф 8 мм в стенке профиля с шагом около 250 мм. для крепления его к несущему основанию.

Потолочный профиль (ПП 60×27) имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для облицовки гипсокартонными листами. Монтируется в паре с соответствующим по размеру потолочным направляющим профилем (ПНП 28×27).

Звукоизоляционные и теплоизоляционные материалы

В качестве звукоизоляционного и теплоизоляционного слоя в гипсокартонных облицовках системы KNAUF следует применять изделия из минерального и стекловолокна на синтетическом связующем и другие материалы, включенные в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве министерством здравоохранения СССР» – М.1985 и имеющих сертификат пожарной безопасности и гигиенический сертификат на применение в помещениях соответствующего назначения.

Крепежные изделия

Для крепления ГКЛ к каркасу облицовок и крепления элементов каркаса облицовок между собой применяются следующие виды крепежных изделий:

а) для крепления ГКЛ к каркасу:

Понятие «сухого» строительства подразумевает проектирование и возведение легких каркасно-обшивных конструкций, при монтаже которых затрачивается минимум средств и физических усилий. Немецкая компания KNAUF производит качественные материалы, необходимые при выполнении таких работ и является своего рода законодателем, определяющим стандарты для этого вида деятельности. Система КНАУФ для перегородок из гипсокартона известна любому строителю-профессионалу. Теперь настал и наш черед познакомиться с этими конструкциями подробней.

Серии перегородок (по классификации КНАУФ)

Специалисты компании классифицируют все каркасно-обшивные перегородки на несколько стандартных типов:

Вид в разрезе по горизонтали	Тип конструкции
	С 111 – каркас из стального профиля, обшитый 1 слоем листов гипсокартона.
	С 112 – стальной каркас обшит листами ГКЛ в 2 слоя.
	С 113 – «одинарный» каркас из стального профиля обшит трехслойным покрытием из ГКЛ.
	С 115 – перегородки КНАУФ этой серии имеют двойной металлический каркас и 2 слоями обшивки из листов ГКЛ.
	С 116 – двойной стальной каркас с пространством для коммуникаций. Конструкция обшита 2 слоями гипсокартона с каждой из сторон.
	С 118 – «Защита от проникновения». Каркас из стального профиля обшит ГКЛ в 3 слоя. Между листами проложена оцинкованная сталь толщиной 0,5 мм.
	С 121 – каркас перегородки из деревянного бруса обшит 1 слоем ГКЛ.
	С 122 – деревянный каркас с двухслойным покрытием из ГКЛ.

Для наружного покрытия каркасных конструкций компания КНАУФ производит прочный высокотехнологичный материал на основе гипса, не содержащий токсичных веществ, абсолютно не горючий и имеющий отличные эксплуатационные свойства. Гипсокартон выпускается в виде КНАУФ-листов (ГКЛ) – прямоугольных элементов, состоящих из армированного гипсового «сердечника», покрытого картоном, прошедшим специальную обработку.

В зависимости от области применения эти листы имеют различные свойства и подразделяются на виды:

ГКЛ – применяется в помещениях с нормальной влажностью.
ГКЛО – имеет повышенную огнестойкость. Материал используется для обшивки перегородок из профиля, установленных в пожароопасных помещениях.
ГКЛВ – влагостойкий материал. Его картонное покрытие пропитывается особым составом.
ГКЛВО – объединяет в себе свойства влаго- и огнестойкости.

Кроме этой классификации КНАУФ листы имеют различия по виду боковой кромки. Все особенности материала обозначены маркировкой, которая наносится на каждый лист.

Особенности каркаса перегородок

Следующими составными элементами каркасно-обшивных конструкций системы КНАУФ являются металлические профили – полосы из оцинкованной стали толщиной 0,5–0,8 мм. Эти изделия придают прочность каркасу, но не утяжеляют его общий вес. Рассмотрим, какой именно профиль нужен для перегородки из гипсокартона, которая будет выполнена по системе КНАУФ:

Инструмент и крепеж

Конструктивные особенности систем КНАУФ предполагают точное соблюдение всех рекомендаций производителя, касающихся их монтажа. Большое внимание специалисты компании уделяют характеристикам и качеству крепежного материала, который применяется при сборке каркасных перегородок их гипсокартона.

Для соединения профиля между собой рекомендуется использовать шурупы (саморезы) по металлу LN 9 и LB 9 (прокалывающие и сверлящие). Для крепления КНАУФ листов применяются самонарезающие шурупы типа TN и TB длиной 2,5–4 мм. Направляющий профиль крепится к перекрытиям простыми или анкерными дюбелями размером 4, 6, 8 или 12 мм.

1 — LN шуруп; 2 — LB шуруп; 3 — TN шуруп; 4 — TB шуруп

Конструкция перегородки из гипсокартона системы КНАУФ очень проста, а для ее монтажа достаточно самого простого инструмента, который есть в любом «домашнем» наборе:

Рулетка, уровень, отвес – для разметки.
Перфоратор – отверстия под дюбели, крепящие направляющий профиль.
Шуруповерт – монтаж каркаса и крепление обшивки.
Ножницы по металлу – нарезание профиля по размеру.
Строительный нож – нарезание гипсокартона.

Этапы монтажа

Специалисты компании КНАУФ разработали поэтапную технологию установки гипсокартонных систем, подразумевающую строгую последовательность выполнения всех работ. Итак, рассмотрим краткую инструкцию по монтажу перегородки из гипсокартона:

Разметка. Красящим шнуром отмечаем ровную линию на полу, а затем, с помощью отвеса или лазерного уровня, переносим эту отметку на смежные стены и потолок.
Монтаж каркаса перегородки из профиля. К полу и потолку, дюбелями (через 80–100 см), крепим профиль ПН. К перекрытиям его нужно крепить, прокладывая уплотнительный материал. В ПН устанавливаем и крепим стоечный профиль. Максимальное расстояние между стойками не должно превышать 600 мм.
Установка оборудования. В каркасной конструкции устанавливаем закладные элементы (опоры под шкафы, полки, светильники и пр.). Монтируем электропроводку и все необходимые коммуникации.
Облицовка каркаса. С одной из сторон каркаса для перегородки из гипсокартона монтируем листы, закрепляя их саморезами через каждые 250 мм.
Укладка звукоизоляции. Между стойками (максимально плотно) прокладываем звукоизоляционный материал.
Полная обшивка. Крепим ГКЛ на оставшейся стороне каркаса. В случае если тип перегородки предусматривает многослойность покрытия, каждый слой листов нужно устанавливать, смещая его на 600 мм, от предыдущего.
Отделка. Закончив облицовку каркаса, нужно прошпаклевать швы между листами и шляпки крепежных саморезов. Гипсокартон необходимо прогрунтовать для окончательной декоративной отделки.

Этот краткий обзор гипсокартонных систем, разработанных известной немецкой компанией КНАУФ, является своего рода инструкцией, которой необходимо руководствоваться при монтаже перегородок. Дополнительные вопросы, возникающие у вас в ходе работы, будут тщательно рассмотрены нашими опытными специалистами. Не сомневайтесь, мы дадим вам ответ, который обеспечит «приятный» результат в таком непростом деле, как домашний ремонт.

Привет-привет, наши отважные гипсокартонщики. Сегодня вас ждет классная обучалка на тему перегородки из гипсокартона. Если говорить конкретно, мы будем разбирать однослойную перегородку на одинарном каркасе – С 111 по классификации Кнауф, т.к. такие перегородки распространены наиболее широко. Разберемся с общими принципами их монтажа, как формировать дверной проем, внешний угол и сопряжения нескольких перегородок между собой. В качестве примера мы возьмем угловую перегородку с дверным проемом, такими обычно огораживают кладовки и гардеробные (по сути питомники для моли), чтобы хранить соленья/варенья и всякое барахло, которое давно пора утилизировать.

Учтите, что работы с гипсокартоном можно проводить только после полного высыхания штукатурки и стяжки в квартире.

Для начала познакомимся с особыми профилями, служащими для формирования каркаса перегородок. Эти профили называются стоечными. Если говорить точнее, есть именно стоечные ПС (CW), а есть еще специальные широкие направляющие ПН (UW) для них. Размеры направляющих профилей: 40×50, 75, 100 мм. В нашем примере будут использоваться профили шириной 100 мм. Буквы C и U в их буржуйском названии указывают на форму их сечения. Как видно на картинке, у направляющего полки прямые, как рога у буквы U, а у стоечного – со скруглениями, как у C. Кстати, полками называются боковые грани профилей, а стенками – задние. Вторая буква заморского называния означает, что профили стоечные, т.е. стеновые от немецкого «Wand».

Стоечный и направляющий профили Кнауф

Они же в сопряженном варианте

В очередной раз повторяем, что использовать можно только профиль с толщиной металла 0,55-0,6 мм, например, Кнауф. Они хороши не только из-за жесткости, но и потому, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема. Профили других производителей могут быть такой возможности лишены. В стенках ПН уже имеются готовые отверстия диаметром 8 мм для дюбелей.

Размеры стоечных профилей: 50×50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому мы всем вам советуем брать 75-е или 100-е. В стенках стоечных профилей Кнауф имеется по 3 пары близкорасположенных отверстия диаметром 33 мм для прокладки проводов.

Профили направляющие KNAUF ПН 100×40 мм
Профили стоечные KNAUF ПС 100×50 мм
Лента уплотнительная Дихтунгсбанд
Разделительная лента
«Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм
Шнуроотбойное устройство
Лазерный уровень, или пузырьковый
Правило алюминиевое 2.5 м
Листы гипсокартона Gyproc 3000x1200x12,5
Шпаклевка для швов (мы работаем с Danogips Superfinish)
Армирующая лента для швов KNAUF Kurt
Рулетка
Молоток
Нож канцелярский (или спец. нож для резки ГК)
Перфоратор + бур
Шуруповерт и просекатель
Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
Саморезы с пресс-шайбой 4,2×13мм или короче
Ножницы по металлу или болгарка
Минвата ISOVER, KNAUF Insulation, URSA, Rockwool, Шуманет и т. п.
Узкий и широкий шпатели

На следующем слайде слева – саморез с прессшайбой, он служит для скрепления профилей между собой. Есть вариант со сверлом и без. Их обозначаются, соответственно, LB и LN. На слайде – вариант LN. В нашем случае они нужны, только если нет просекателя. Справа – саморез по гипсокартону. Точнее, он все равно по металлу, но служит уже для крепления к профилям листов ГК. Поэтому чаще всего его так и называют – саморез по гипсокартону. Имеет потайную, т.н. рожковую, головку. Обозначается – TN. Существует еще и TB, со сверлом на конце, но и без него можно прекрасно обойтись, 0.6 мм стали TN-ки легко возьмут.

Саморезы для монтажа конструкций из ГКЛ

Инструкция по монтажу перегородки из гипсокартона своими руками.

Шаг 1. Разметка

Для примера пусть наша перегородка будет являться продолжением уже имеющейся стены. Ее крайне желательно предварительно выровнять по маякам. Чертим линию-продолжение стены на потолке, прямой угол угол делаем с помощью простого угольника. Линия эта – внутренняя граница нашей будущей перегородки, с учетом ее конечных габаритов. Но нам сначала нужно смонтировать каркас, а для него размеры другие. Необязательно чертить для каркаса свои линии, можно все сделать проще. Как? Узнаете совсем скоро…

Линии разметки на потолке

Пока переносим линии с потолка на пол при помощи отвеса и шнуроотбойного устройства, либо лазерного нивелира.

Перенос разметки на пол

А вот теперь перед вами тот самый упрощенный способ разметки ПН.

Размечаем отверстия для крепежа

Суть в том, что на направляющие профили, вырезанные в размер, нашиваются кусочки гипсокартона, которые уже и выставляются по линиям. При таком подходе риск ошибки будет минимален. Мы имеем в виду, что потом, когда будут нашиваться листы ГК, правИло не будет «прыгать» на границе стена/перегородка. Кусочки ГКЛ должны быть нашиты заподлицо со стенками ПН. Выставляем профиль этими кусочками по линии и ставим метки карандашом или маркером там, где у нас будут отверстия для крепления ПН к основанию.

С другого ракурса

Шаг 2. Крепление ПН

Затем по нашим отметкам высверливаются отверстия в основании, а на профили в обязательном порядке наклеивается уплотнительная лента. Ее отсутствие способно на корню загубить всю звукоизоляцию будущей перегородки. С ней же примыкание к основанию будет очень плотным, что также сказывается и на трещиностойкости конструкции. Само крепление осуществляется дюбель-гвоздями при помощи обыкновенного молотка. Быстро и крепко.

Крепление профиля на дюбель-гвозди

Направляющие на полу

Возле проема

На потолке

Не откручиваем кусочки ГКЛ от профилей до тех пор, пока не закрепим ПН во всех нужных точках. Часто бывают ситуации, когда имеющихся в ПН отверстий не хватает. В этих случаях их следует пробурить самостоятельно, причем можно сделать это в один прием – сквозь профиль в основание. Главное – тщательно следить, что бы границы кусочков ГКЛ четко совпадали с линиями разметки. После закрепления направляющих по бокам от дверного проема советую проверить их правИлом и убедиться, что они лежат строго на одной линии.

Нужно делать не менее трех точек крепления на профиль. Даже если он 30 см в длину. Обычно шаг креплений делают в районе 50 см. Если пол неровный, шаг уменьшают. Иногда даже приходится делить ПН на несколько отрезков. Все то же самое проделываем и на потолке. После чего откручиваем кусочки ГКЛ, но не выкидываем, они нам еще пригодятся…

Шаг 3. Крепление пристенных ПС

Крепление стоек к стенам

Вырезаем по высоте стоечные профили, вставляем их в направляющие вплотную к стенам и бурим отверстия в стенах прямо через них. Старайтесь выдерживать шаг около 50 см, не больше. В эти отверстия снова забиваем дюбель-гвозди. Не забудьте проклеить стенки профилей уплотнительной лентой! И контролируйте их правИлом, они не должны искривляться. Кстати, высота ПС должны быть меньше высоты потолков в помещении, как минимум, на 1 сантиметр. Они не должны подпирать потолок.

Длина стоек на 1 см меньше высоты потолка

Как видите, между стоечным профилем и полом есть некоторое расстояние.

Шаг 4. Установка стоек каркаса

Стоечные профили каркаса устанавливаются с шагом в 60 см. Если на перегородку будет укладываться плитка, то с шагом 40 см. Профили дверного проема — внеочередные, и они не влияют на шаг остальных ПС. На слайде показаны профили, выставленные на 60 и 80 см от стены. Ближний ПС как раз формирует дверной проем.

Стойки каркаса перегородки

Чтобы надежно сформировать проем, боковые ПС делаются двойными, то есть один ПС вставляется в другой. Разумеется, это делается таким образом, что бы отверстия в стенках этих профилей совпадали по высоте. Вставить ПС друг в друга – задача не из легких, иногда приходится ходить по ним ногами, чтобы они защелкнулись по всей длине. Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.

ПС выставляются в одном направлении — стенкой к углу, с которого начнется обшивка гипсокартоном. Максимальный вес дверного полотна, который может выдержать пара ПС-100 — 40 кг. Стоечные профили устанавливаются строго вертикально. Их длина должны быть на 1 см меньше высоты потолков. А отверстия во всех профилях должны быть на одной высоте. Профили можно закрепить к направляющим с помощью просекателя или саморезов с прессшайбой (на время). Перед нашивкой ГКЛ все саморезы должны быть выкручены.

Стойки на местах

Да, ПС устанавливаются в одном направлении, ведь крепление листов должно начинаться с той части полки профиля, которая ближе к его стенке. Если сделать наоборот, саморезы будут заминать полку профиля, и тот может искривиться. На слайде вы видите почти готовый каркас перегородки. Давайте взглянем на то, как правильно формируется внешний угол…

Формирование внешнего угла

Каркас с другого ракурса

Один из стоечных профилей повернут стенкой наружу, а второй стоит к нам полкой. Между ними оставлено расстояние, равное толщине ГКЛ, его мы заложили на этапе крепления ПН. Таким образом, лист ГК с внутренней стороны перегородки будет заводиться, как бы, в ее глубь. В завершении статьи внешний угол полностью готовой перегородки будет показан в разрезе.

Шаг 5. Перемычка

Перемычка из ПН

Осталось нам сделать перемычку для дверного проема. Она выполняется из направляющего профиля путем косого надреза его полок и отгибу части его длины на 5-7 см. На слайде хорошо видно, как она будет выглядеть. То есть вам нужно будет вырезать кусок ПН на 10-14 см длиннее ширины проема. Надрезать и симметрично его загнуть. С каждой стороны перемычка крепится к боковым стойкам на 2-3 самореза LN.

Установка перемычки в каркас

Вот теперь наш каркас полностью закончен. Можно пропускать через каркас электро-кабели. Но не следует заводить их внутрь профилей, так они могут быть проткнуты TN-саморезами при обшивке ГКЛ.

Шаг 6. Обшивка ГКЛ

Обшивка каркаса гипсокартоном

ДО перемычек

Тут есть несколько правил.

Первое мы уже называли – нельзя стыковать листы на боковых профилях проема.
Второе — недопустимы крестообразные стыки вида «+», только вида «т».
Третье — стыки листов с внутренней и с внешней стороны должны быть смещены по горизонтали на шаг профилей, а по вертикали не менее чем на 40 см. На слайде вы можете видеть те самые кусочки гипсокартона, которые мы использовали для разметки. Теперь они нам служат в качестве подпорок. Ведь листы ГК нельзя ставить прямо на пол, они должны быть приподняты над ним примерно на 1 см.
И до потолка они тоже доходить не должны, примерно на полсантиметра. Это четвертое правило.

Чтобы закрепить гипсокартон к двойным стойкам проема, можно воспользоваться маленькими сверлышками по металлу. Иначе очень часто саморезы просто заминают внутреннюю часть профиля. Сначала насверливаете сквозь ГКЛ отверстия, затем в них уже вкручиваете саморезы. Разумеется, листы могут стыковаться по горизонтали только на профилях, а это значит, что мы должны сделать на стыках перемычки из ПС. Как они выглядят, смотрите на следующем слайде.

Перемычки из ПС

Это отрезки обычных стоечных профилей. Крепить их, опять же, нужно начинать с той стороны полки, которая ближе к стенке. В деле монтажа перемычек желательно иметь помощника, который будет держать отрезки профилей, пока вы крутите в них саморезы. Как только все перемычки будут расставлены, можно укладывать между профилей плиты звукоизоляции (минваты). Нам больше всего нравится ISOVER. При укладке стараемся не оставлять незаполненных участков. Ее следует отрезать с запасом примерно в 5 см, чтобы она упиралась в профили и за счет этого держалась в каркасе. При работе с минватой обязательно пользуйтесь очками, респиратором и перчатками!

Процесс обшивки

Процесс обшивки 2

Готовая обшивка

Шаг саморезов — около 20-25 см. На перемычках желательно крутить их почаще, через 10-15 см. Следите за тем, что бы шляпки саморезов были углублены в лист, но не протыкали картон. Если картон оказался проткнут, саморез следует перекрутить. Что еще важно — саморезы должны входить строго под прямым углом. Они должны отстоять от края торцевой кромки листа на расстоянии не менее15 мм и продольной кромки — не менее10 мм. Кстати, ГКЛ можно монтировать только в вертикальном положении! Если в помещении планируется натяжной потолок, под него в перегородке желательно смонтировать закладные из ПС, в которые рекомендуем дополнительно вставить брус соответствующего размера.

Также рекомендую вкручивать саморезы в перемычки с обеих сторон перегородки, а не только со стороны стыка. Желательно подгадать расположение листов на внешнем углу так, что бы они лежали на нем заводским краем. Потом, когда мы будем устанавливать на него защитный уголок, он углубится, и плоскость не испортится. Конечно, все прогрессивное человечество уже давно использует специальную углозащитную бумажную ленту, Sheetrock, например. Но мы знаем, что в нашей стране такую найти тяжеловато, поэтому у нас каменный век затянулся, и мы по-прежнему используем устаревшие металлические уголки. Итак, перегородка собрана.

А вот и обещанные сопряжения:

Прямой внешний угол

Крестообразное сопряжение

Т-образное сопряжение

А вот и видео от Кнауф:

Вконтакте

Схема раздела — драйверы Windows

Обратная связь Редактировать

Твиттер LinkedIn Фейсбук Эл. адрес

Статья
15.12.2021
5 минут на чтение

В Windows 10 Mobile Microsoft и поставщик микросхем (SV) настраивают разделы хранилища и размеры разделов. Разделы должны быть спроектированы таким образом, чтобы они были достаточно большими для всех текущих компонентов и могли принимать обновления в течение всего срока службы телефона. После того, как размеры разделов были установлены на телефоне, единственный способ изменить размер — это перепрошить устройство с помощью чистого полного обновления прошивки, которое сотрет все данные на телефоне.

Подсистема хранения для телефона должна соответствовать требованиям, указанным в разделе 2.2 «Память» минимальных требований к оборудованию для Windows 10 Mobile.

Примечание

OEM-производителям запрещается добавлять, удалять или изменять разделы в макете, разработанном Microsoft и SV. Это помогает гарантировать, что все данные программного обеспечения и конфигурации на телефоне могут обслуживаться обновлениями телефона. OEM-компоненты обычно встроены в основной раздел ОС (для предварительно загруженных приложений и собственных служб), раздел данных (для таких данных, как предварительно загруженные карты) или раздел подготовки устройства (для данных конфигурации устройства, предназначенных только для чтения).

Список разделов

На следующей диаграмме показаны необходимые разделы хранилища.

Требования к разделу

В следующей таблице приведены требования для каждого раздела. Все размеры логичны; фактическое пространство, занимаемое на носителе, может отличаться. При определении размера системного раздела (который состоит из всех разделов, кроме раздела с пользовательскими данными и SD-карты) поставщик микросхемы должен соблюдать требования к свободному пространству для каждого отдельного раздела. Сюда входят, помимо прочего, активы программного обеспечения, такие как дополнительные языки. Это требование является обязательным и необходимым для обеспечения возможности обновления телефона в течение всего срока службы.

ДПП	Данные инициализации устройства	ТОП	C:\DPP	№	8 МБ	Н/Д	Майкрософт
Перегородки SV	Встроенное ПО UEFI и другие разделы, относящиеся к SV	Н/Д	Нет точки крепления	Возможно	Переменная	Н/Д	СВ/ОЕМ
Системный раздел EFI	Диспетчер загрузки, база данных конфигурации загрузки, приложения UEFI	ТОП	К:\ESP	№	32 МБ (минимум)	Н/Д	Майкрософт
Раздел аварийного дампа (существует только на образах, не предназначенных для продажи)	Данные аварийных дампов	NTFS	C:\CrashDump	Да	Переменная — размер этого раздела зависит от значения элемента SOC в файле OEMInput, который использовался для построения образа.	Н/Д	Майкрософт
Основная ОС (загрузочный раздел)	ОС, обновление ОС, разделы системного реестра, предварительно загруженные OEM-приложения	NTFS	C:	Да	Около 1,5 ГБ	250 МБ	Майкрософт
Раздел данных	Пользовательские данные, кусты реестра пользователей, приложения, данные приложений, файл подкачки.	NTFS	C:\Data	Да	Остаток памяти eMMC, не используемый другими разделами. Приблизительно 256 МБ используется для файла подкачки.	Н/Д	Майкрософт
SD-карта	Данные пользователя (музыка, изображения и т. д.)	FAT/exFAT	Переменная	№	Переменная	Н/Д	Майкрософт

Раздел подготовки устройств

Раздел подготовки устройств (DPP) содержит данные подготовки для конкретного устройства. Обычно он калибруется на заводе и содержит ключ проверки продукта, а также информацию о конфигурации таких компонентов, как радио и GPS. Поскольку это зависит от устройства, оно исключается из любых обновлений образов или обновлений Full Flash (FFU).

Размер этого раздела должен составлять 8 МБ.

Важно

Раздел DPP должен быть первым разделом в макете, чтобы защитить информацию о подготовке от перезаписи в случае последующего изменения размеров любых других разделов.

Разделы поставщиков микросхем

SV может определять разделы для своих собственных компонентов. Одним из таких разделов является раздел UEFI (Unified Extensible Firmware Interface), который содержит стандартный интерфейс для примитивного набора системных операций, которые могут использовать приложения UEFI. Для данных модема также требуется раздел SV.

Системный раздел EFI

Системный раздел EFI содержит диспетчер загрузки Windows (BootMgr) и базу данных конфигурации загрузки (BCD). BootMgr отвечает за загрузку операционных систем более высокого уровня, таких как основная ОС или ОС обновления. Кроме того, системный раздел EFI содержит ряд приложений UEFI, таких как приложение Full Flash Update (FFU) и приложение для зарядки аккумулятора.

Размер этого раздела должен быть не менее 32 МБ.

Аварийный дамп раздела

Образы, не предназначенные для продажи, содержат раздел аварийного дампа, который содержит данные из аварийных дампов, возникающих при неожиданной перезагрузке телефона.

Размер этого раздела зависит от значения элемента SOC в файле OEMInput, который использовался для построения образа.

Основной раздел ОС

Основной раздел ОС, также известный как загрузочный раздел, содержит все компоненты, составляющие образ операционной системы. Это включает в себя настройки OEM и предварительно загруженные приложения.

Размер этого раздела зависит от объема пространства, используемого OEM-настройками и предварительно загруженными приложениями.

Базовая ОС : ~870 МБ, хотя на самом деле размер ОС зависит от ряда переменных, таких как количество языков, включенных в образ. На телефонах объемом 4 ГБ со сжатым основным разделом ОС размер ОС примерно на 20-25% меньше, чем у несжатого раздела ОС.
Обновление ОС : ~50 МБ
Предварительно загруженные OEM-приложения : до 100 МБ для приложений, которые устанавливаются во время первой загрузки, до 5% оставшегося пользовательского хранилища для приложений, которые устанавливаются после первой загрузки
Зарезервировано для будущих обновлений. : Переменная, в зависимости от объема памяти на телефоне. Дополнительную информацию см. в следующем столбце.

Как правило, количество файлов, доступных для записи, в этом разделе должно быть сведено к минимуму, чтобы оставалось достаточно места для обновлений. Этот раздел включает зарезервированное пространство для расширения за счет обновлений:

На телефонах с объемом памяти всего 4 ГБ этот раздел имеет примерно 250 МБ зарезервированного пространства после сжатия раздела основной ОС.
На телефонах с объемом памяти более 4 ГБ и несжатым разделом основной ОС этот раздел имеет приблизительно 250 МБ зарезервированного пространства.

Примечание

OEM-производители могут добавить дополнительное свободное пространство для будущих обновлений с помощью элемента AdditionalMainOSFreeSectorsRequest в XML-файле платформы устройства.

Раздел данных

В этом разделе внутренней памяти хранятся пользовательские данные, приложения и состояние приложений. Размер раздела автоматически подстраивается под оставшееся место на eMMC.

Важно

Раздел данных должен быть последним разделом в макете.

SD-карта

Съемный раздел данных пользователя относится к данным, хранящимся на SD-карте. SD-карта рассматривается как отдельный том, который используется для хранения определенных типов пользовательских данных. Содержимое SD-карты может быть удалено пользователем из системы в любое время и, следовательно, не может содержать информацию, важную для основных функций телефона.

См. также

Захват и применение образов Windows Full Flash Update (FFU)

Обратная связь

Отправить и просмотреть отзыв для

Этот продукт Эта страница

Просмотреть все отзывы о странице

Введение в секционированные таблицы | BigQuery

На этой странице представлен обзор секционированных таблиц в BigQuery. Секционированная таблица — это специальная таблица, разделенная на сегменты, называемые разделы, которые облегчают управление данными и запросы к ним. Разделив большую таблицу на меньшие разделы, вы можете повысить производительность запросов, и вы может контролировать затраты, уменьшая количество байтов, считываемых запросом.

Таблицы BigQuery можно разбивать по:

Столбец единиц времени : Таблицы секционируются на основе TIMESTAMP , DATE или DATETIME в таблице.
Время приема : Таблицы секционируются на основе метки времени, когда BigQuery принимает данные.
Целочисленный диапазон : Таблицы секционируются на основе целочисленного столбца.

Если в запросе используется уточняющий фильтр для значения столбца разделения, BigQuery может сканировать разделы, соответствующие фильтру, и пропускать остальные разделы. Этот процесс называется обрезка .

Разбиение столбцов по единицам времени

Таблицу можно секционировать по столбцам DATE , TIMESTAMP или DATETIME в столбце стол. Когда вы записываете данные в таблицу, BigQuery автоматически помещает данные в правильный раздел на основе значений в столбце.

Для столбцов TIMESTAMP и DATETIME разделы могут иметь либо почасовой, ежедневная, ежемесячная или годовая детализация. Для ДАТА столбцы, разделы могут иметь детализацию по дням, месяцам или годам. Границы разделов основаны на UTC-время.

Например, предположим, что вы разделяете таблицу по столбцу DATETIME с ежемесячное деление. Если вы вставите следующие значения в таблицу, строки записываются в следующие разделы:

Значение столбца	Раздел (ежемесячно)
`ДАТАВРЕМЯ("01. 01.2019")`	`201901`
`ДАТАВРЕМЯ ("2019-01-15")`	`201901`
`ДАТАВРЕМЯ("2019-04-30")`	`201904`

Кроме того, создаются два специальных раздела:

__NULL__ : Содержит строки со значениями NULL в столбце разделения.
__UNPARTITIONED__ : Содержит строки, в которых значение разделения столбец старше 1960-01-01 или позднее 2159-12-31.

Разбиение по времени приема

Когда вы создаете таблицу, разделенную по времени приема, BigQuery автоматически назначает строки разделам в зависимости от времени, когда BigQuery принимает данные. Вы можете выбрать ежечасно, ежедневно, ежемесячно, или годовая гранулярность для разделов. Границы разделов основаны на UTC время.

В секционированной таблице времени приема есть псевдостолбец с именем _PARTITIONTIME . Значение этого столбца представляет собой время приема для каждой строки, усеченное до граница раздела (например, ежечасно или ежедневно). Например, предположим, что вы создать секционированную таблицу времени приема с почасовым секционированием и отправить данные в следующие моменты времени:

Время приема	`_PARTITIONTIME`	Раздел (почасовой)
07.05.2021 17:22:00	07.05.2021 17:00:00	`2021050717`
2021-05-07 17:40:00	07.05.2021 17:00:00	`2021050717`
2021-05-07 18:31:00	07. 05.2021 18:00:00	`2021050718`

Поскольку таблица в этом примере использует почасовое секционирование, значение _PARTITIONTIME усекается до границы часа. Большой запрос использует это значение, чтобы определить правильный раздел для данных.

Вы также можете записывать данные в определенный раздел. Например, вы можете захотеть загружать исторические данные или настраивать часовые пояса. Вы можете использовать любую допустимую дату между 0001-01-01 и 9999-12-31. Однако, Операторы DML нельзя ссылаться на даты до 1970-01-01 или после 2159-12-31. Для большего информация см. Запись данных в определенный раздел.

Вместо _PARTITIONTIME можно также использовать _PARTITIONDATE . _PARTITIONDATE псевдостолбец содержит дату в формате UTC, соответствующую значению в псевдостолбце _PARTITIONTIME .

Разбиение диапазона целых чисел

Вы можете разбить таблицу на основе диапазонов значений в определенном INTEGER столбец. Чтобы создать секционированную таблицу с целочисленным диапазоном, вы предоставляете:

Столбец разделения.
Начальное значение для разделения диапазона (включительно).
Конечное значение для разделения диапазона (исключая).
Интервал каждого диапазона в разделе.

Например, предположим, что вы создали раздел целочисленного диапазона со следующим спецификация:

Аргумент	Значение
имя столбца	`идентификатор_клиента`
начало	0
конец	100
интервал	10

Таблица разбита по столбцу customer_id на диапазоны с интервалом 10. Значения от 0 до 9 идут в один раздел, значения от 10 до 19 идут в следующий раздел и т. д., до 99. Значения вне этого диапазона помещаются в раздел названный __UNPARTITIONED__ . Любые строки, где customer_id это NULL войти в раздел с именем __NULL__ .

Выберите ежедневное, часовое, ежемесячное или годовое разделение.

При секционировании таблицы по столбцу единиц времени или времени приема вы выбираете имеют ли разделы ежедневную, часовую, месячную или годовую детализацию.

Ежедневное разделение — тип разделения по умолчанию. Ежедневное разбиение хороший выбор, когда ваши данные разбросаны по широкому диапазону дат, или если данные постоянно добавляются с течением времени.
Выберите почасовое секционирование , если ваши таблицы имеют большой объем данных который охватывает короткий диапазон дат — обычно менее шести месяцев значения отметки времени. Если вы выбираете почасовое разбиение, убедитесь, что раздел количество остается в пределах пределы разделов.
Выберите ежемесячное или годовое разделение , если ваши таблицы имеют относительно небольшой объем данных за каждый день, но охватывает широкий диапазон дат. Этот вариант также рекомендуется, если ваш рабочий процесс требует частого обновления или добавление строк, охватывающих широкий диапазон дат (например, более 500 дат). В этих сценариях используйте ежемесячное или ежегодное секционирование вместе с кластеризацией. в столбце секционирования для достижения наилучшей производительности. Для большего информация см. Разделение против кластеризации на этом страница.

Секционирование по сравнению с кластеризацией

Как секционирование, так и кластеризация могут повысить производительность и снизить стоимость запросов.

Используйте кластеризацию при следующих обстоятельствах:

Вам не нужны строгие гарантии затрат перед выполнением запроса.
Вам нужно больше детализации, чем позволяет только разбиение на разделы. Чтобы получить кластеризацию преимущества в дополнение к преимуществам разделения, вы можете использовать тот же столбец для как разбиение, так и кластеризация.
В ваших запросах обычно используются фильтры или агрегация по нескольким конкретным столбцы.
Мощность числа значений в столбце или группе столбцов равна большой.

Используйте секционирование в следующих случаях:

Вы хотите узнать стоимость запроса до выполнения запроса. Выполнена обрезка раздела перед выполнением запроса, поэтому вы можете получить стоимость запроса после разделения обрезка всухую. Обрезка кластера выполняется при выполнении запроса, поэтому стоимость известна только после запроса заканчивается.
Вам необходимо управление на уровне разделов. Например, вы хотите установить раздел время истечения срока действия, загружать данные в определенный раздел или удалять разделы.
Вы хотите указать, как данные разделены и какие данные есть в каждом разделе. Например, вы хотите определить гранулярность времени или определить диапазоны, используемые для секционирования таблицы для секционирования целочисленного диапазона.

Предпочтение кластеризации разделению при следующих обстоятельствах:

Разделение приводит к небольшому объему данных на раздел (примерно менее 1 ГБ).
Разделение приводит к большому количеству разделов за пределами ограничения на секционированные таблицы.
Разделение приводит к тому, что ваши операции мутации изменяют большинство разделов в стол часто (например, каждые несколько минут).

Вы также можете комбинировать секционирование с кластеризацией. Данные сначала секционируются и затем данные в каждом разделе группируются по столбцам кластеризации.

При запросе таблицы секционирование устанавливает верхнюю границу стоимости запроса на основе обрезки разделов. Может быть и другая экономия затрат на запросы, когда запрос действительно выполняется из-за сокращения кластера.

Разделение по сравнению с сегментированием

Сегментирование таблиц — это практика хранения данных в нескольких таблицах с использованием префикс имени, такой как [PREFIX]_YYYYMMDD .

Рекомендуется использовать секционирование, а не сегментирование таблиц, поскольку секционированные таблицы работать лучше. С сегментированными таблицами BigQuery должен поддерживать копия схемы и метаданных для каждой таблицы. BigQuery может также необходимо проверить разрешения для каждой запрашиваемой таблицы. Эта практика также добавляет для накладных расходов на запрос и влияет на производительность запроса.

Если вы ранее создавали таблицы с разбивкой по дате, вы можете преобразовать их в секционированная таблица времени приема. Для получения дополнительной информации см. Преобразование таблиц с разделением по дате в таблицы с разделением по времени приема.

Ограничения

Вы не можете использовать устаревший SQL для запроса секционированных таблиц или для записи результатов запроса к секционированным таблицам.

Таблицы с секционированием по столбцам в единицах времени подчиняются следующим требованиям. ограничения:

Столбец разделения должен быть либо скаляром ДАТА , TIMESTAMP или столбец DATETIME . В то время как режим столбца может быть REQUIRED или NULLABLE , это не может быть REPEATED (на основе массива).
Столбец разделения должен быть полем верхнего уровня. Вы не можете использовать листовое поле из RECORD ( STRUCT ) в качестве столбца разделения.

На секционированные таблицы целочисленного диапазона распространяются следующие ограничения:

Столбец секционирования должен иметь значение INTEGER столбец. В то время как режим столбец может быть REQUIRED или NULLABLE , он не может быть REPEATED (на основе массива).
Столбец разделения должен быть полем верхнего уровня. Вы не можете использовать листовое поле из RECORD ( STRUCT ) в качестве столбца разделения.

Квоты и ограничения для секционированных таблиц

Для секционированных таблиц в BigQuery определены ограничения.

Квоты и ограничения также применяются к различным типам заданий, с которыми вы можете работать секционированных таблиц, в том числе:

Загрузка данных (загрузка заданий)
Экспорт данных (экспорт заданий)
Запрос данных (запрос заданий)
Копирование таблиц (задания копирования)

Дополнительные сведения обо всех квотах и ограничениях см. в разделе Квоты и ограничения.

Цены на секционированные таблицы

Когда вы создаете и используете секционированные таблицы в BigQuery, ваши плата зависит от того, сколько данных хранится в разделах и на запросы, которые вы выполняете для данных:

Информацию о ценах на хранилище см. в разделе Цены на хранилище.
Сведения о ценах на запросы см. в разделе Цены на запросы.

Многие операции с секционированными таблицами бесплатны, включая загрузку данных в разделов, копирование разделов и экспорт данных из разделов. Хоть и бесплатно, эти операции регулируются BigQuery Квоты и лимиты. Для получения информации обо всех бесплатных операциях, см. Бесплатные операции на странице с ценами.

Рекомендации по контролю затрат в BigQuery см. в разделе Контроль затрат в BigQuery

Безопасность секционированных таблиц

Управление доступом к многораздельным таблицам такое же, как управление доступом к стандартные столы. Для получения дополнительной информации см. Введение в управление доступом к таблицам.

Что дальше

Чтобы узнать, как создавать секционированные таблицы, см. Создание секционированных таблиц.
Чтобы узнать, как управлять секционированными таблицами и обновлять их, см. Управление секционированными таблицами.
Сведения о запросе секционированных таблиц см. Запрос секционированных таблиц.

Разделение физического диска в Дисковой утилите на Mac

Разделение диска на отдельные разделы, называемые контейнерами.

Однако с APFS в большинстве случаев не следует разбивать диск. Вместо этого создайте несколько томов APFS в одном разделе. Благодаря гибкому управлению пространством, предоставляемому APFS, вы даже можете установить другую версию macOS на том APFS.

Важно: Если вы разбиваете свой внутренний физический диск на разделы, потому что хотите установить Windows, вместо этого используйте Ассистент Boot Camp. Не используйте Дисковую утилиту для удаления раздела, созданного с помощью Ассистента Boot Camp. Вместо этого используйте Ассистент Boot Camp, чтобы удалить раздел с вашего Mac.

Открыть Boot Camp Assistant для меня

Открыть Disk Utility для меня

Добавить раздел

Важно: В качестве меры предосторожности лучше сделать резервную копию данных перед созданием новых разделов на вашем устройстве.

В приложении «Дисковая утилита» на Mac выберите том на боковой панели, затем нажмите кнопку «Раздел» на панели инструментов.
Если Дисковая утилита не открыта, щелкните значок Launchpad в Dock, введите Дисковая утилита в поле поиска, затем щелкните значок Дисковой утилиты .
Если к вашему Mac подключено несколько устройств хранения, убедитесь, что вы выбрали том, который находится на устройстве, которое вы хотите разделить.
При выборе тома, на котором уже есть данные, на круговой диаграмме отображается затененная область, представляющая объем данных на томе, и незатененная область, представляющая объем свободного места, доступного для другого тома. Дисковая утилита также показывает, можно ли удалить том или изменить его размер.
Примечание: Если вы видите небольшой том со звездочкой, раздел меньше, чем можно представить в правильном масштабе на диаграмме.
Нажмите кнопку «Добавить» под круговой диаграммой.
Прочтите информацию в появившемся диалоговом окне, затем нажмите «Добавить раздел».
Примечание. Если вместо этого нажать кнопку «Добавить том», можно нажать кнопку «Добавить», чтобы создать дополнительный том APFS в контейнере, или нажать «Отмена», чтобы вернуться в окно «Дисковая утилита» без внесения каких-либо изменений в устройство хранения.
Введите имя тома в поле Имя.
Для томов MS-DOS (FAT) и ExFAT максимальная длина имени тома составляет 11 символов.
Нажмите всплывающее меню «Формат», затем выберите формат файловой системы.
Введите размер или перетащите регулятор изменения размера, чтобы увеличить или уменьшить размер тома.
Нажмите «Применить».
Прочтите информацию в диалоговом окне «Разделение устройства», затем нажмите «Разделить».
Если появится диалоговое окно, указывающее, что изменение размера загрузочного тома займет много времени, прочтите информацию в диалоговом окне, а затем выполните одно из следующих действий:
- Если вы хотите продолжить создание разделов диска, нажмите «Продолжить».
- Если вы не хотите разбивать диск на разделы, нажмите «Отмена».
После завершения операции нажмите Готово.

После разделения устройства хранения значок каждого тома появляется как на боковой панели Дисковой утилиты, так и на боковой панели Finder.

Удаление раздела

ПРЕДУПРЕЖДЕНИЕ: При удалении раздела все данные на нем стираются. Обязательно сделайте резервную копию ваших данных, прежде чем начать.

В приложении «Дисковая утилита» на Mac выберите том на боковой панели, затем нажмите кнопку «Раздел» на панели инструментов.
Если Дисковая утилита не открыта, щелкните значок Launchpad в Dock, введите Дисковая утилита в поле поиска, затем щелкните значок Дисковой утилиты .
В диалоговом окне «Общий доступ к пространству файловой системы Apple» нажмите «Раздел».
На круговой диаграмме щелкните раздел, который хотите удалить, затем нажмите кнопку «Удалить» .
Если кнопка «Удалить» недоступна, вы не можете удалить выбранный раздел.
Нажмите «Применить».
Прочтите информацию в диалоговом окне «Разделение устройства», затем нажмите «Разделить».
После завершения операции нажмите Готово.

Стереть раздел

В приложении «Дисковая утилита» на Mac выберите «Просмотр» > «Показать все устройства», затем выберите контейнер, который хотите стереть, на боковой панели.
Если Дисковая утилита не открыта, щелкните значок Launchpad в Dock, введите Дисковая утилита в поле поиска, затем щелкните значок Дисковой утилиты .
Нажмите кнопку «Стереть» на панели инструментов.
Если кнопка «Стереть» недоступна, вы не можете стереть выбранный контейнер.
Введите имя тома в поле Имя.
Нажмите всплывающее меню «Формат», затем выберите формат файловой системы.
После завершения операции нажмите Готово.

Увеличение раздела на устройстве хранения

Если у вас есть несколько разделов на устройстве и на одном из них заканчивается место, вы можете увеличить его, не потеряв при этом ни одного файла.

Чтобы увеличить том, необходимо удалить следующий за ним том на устройстве, а затем переместить конечную точку тома, который требуется увеличить, в освободившееся место. Вы не можете увеличить последний том на устройстве.

ПРЕДУПРЕЖДЕНИЕ: При удалении тома или раздела все данные на нем стираются. Обязательно сделайте резервную копию ваших данных, прежде чем начать.

В приложении «Дисковая утилита» на Mac выберите том на боковой панели, затем нажмите кнопку «Разделить» .
Если Дисковая утилита не открыта, щелкните значок Launchpad в Dock, введите Дисковая утилита в поле поиска, затем щелкните значок Дисковой утилиты .
В диалоговом окне «Общий доступ к пространству файловой системы Apple» нажмите «Раздел».
На круговой диаграмме выберите раздел, который хотите удалить, затем нажмите кнопку «Удалить» .
Если кнопка «Удалить» недоступна, вы не можете удалить выбранный раздел.
Нажмите «Применить».
Прочтите информацию в диалоговом окне «Разделение устройства», затем нажмите «Разделить».
После завершения операции нажмите Готово.

См. также Форматы файловой системы, доступные в Дисковой утилите на MacДобавление, удаление или стирание томов APFS в Дисковой утилите на MacВведение в Дисковую утилиту на MacСтраница Man для diskutil

Индийские патенты.

225094: МЕТОД ДВОЙНОГО ЖУРНАЛА ДЛЯ ХРАНЕНИЯ ДАННЫХ НА НОСИТЕЛЕ

Название изобретения
Аннотация	Настоящее изобретение обеспечивает способ хранения с двойным журналированием и его носитель данных, в котором данные сохраняются в направлении центральной части области хранения носителя данных от начального и конечного местоположений, когда флэш-память или подобное используется в качестве хранилища. среда для хранения/управления/обработки данных. Одни данные сохраняются от начального местоположения носителя данных на основе способа ведения журнала, а другие данные сохраняются от конечного местоположения носителя данных по направлению к начальному местоположению.
Полный текст	СПОСОБ ХРАНЕНИЯ С ДВОЙНЫМ ЖУРНАЛИРОВАНИЕМ И НОСИТЕЛЬ ДЛЯ НЕГО Область техники Настоящее изобретение относится к способу хранения с двойным журналированием и его носителю данных, в котором данные хранятся в направлении центральной части области хранения носителя данных от начала и конца места, когда флэш-память или подобное используется в качестве носителя для хранения/управления/обработки данных. Предшествующий уровень техники В последние годы, по мере быстрого развития информационного общества и мобильных вычислительных технологий, были разработаны персональные цифровые помощники (PDA), карманные персональные компьютеры (HPC), сотовые телефоны, электронные книги и т.п. Кроме того, для хранения данных широко используются многие флэш-памяти, поскольку их очень удобно носить с собой, они имеют быстрое время доступа и низкое энергопотребление, Флэш-память имеет характеристики, отличные от обычной оперативной памяти (ОЗУ). Флэш-память может быть энергонезависимой и более надежной, чем жесткий диск. Кроме того, флэш-память может работать с низким энергопотреблением и имеет такое же быстрое время доступа, как и оперативная память. Кроме того, флэш-память можно адаптировать к портативным устройствам из-за ее небольшого размера. Однако флэш-память в пять-десять раз дороже жесткого диска и имеет тот недостаток, что необходимо выполнить операцию очистки, чтобы записать новые данные в пространство, где данные уже существовали. Например, в то время как флэш-память 28F64 0J3A, разработанная корпорацией Intel, имеет высокую скорость чтения от 100 до 150 нс, что аналогично ОЗУ, ее скорость записи и скорость стирания относительно низкие. Запись данных занимает 218 Дж/с при использовании 32-байтового буфера, а время записи единицы стираемого блока составляет 0,8 с на блок. Кроме того, размер стираемого блока, который можно стереть за один раз, постоянно составляет 128 Кбайт. Флэш-память может выполнять операций стирания/записи 100 000 раз при комнатной температуре. Такое пространство флэш-памяти, которое может быть стерто за один раз, называется «стирающим блоком» или сегментом». Флэш-память можно разделить на тип NOR, тип NAND и тип AND в соответствии со структурой ячеек. Как правило, широко используется флэш-память NOR или NAND. Флэш-память NOR имеет высокую скорость чтения с произвольным доступом и простоту доступа на бит. Следовательно, флэш-память NOR напрямую связана с адресным пространством памяти и в основном используется для хранения кодов, выполняемых ЦП. Между тем, флэш-память NAND имеет относительно медленное время произвольного доступа, поэтому она в основном используется для одновременного хранения относительно больших данных, таких как музыкальные файлы или файлы изображений. Обычные файловые системы, использующие эти флэш-памяти, раскрыты в патенте США No. № 5,404,485, озаглавленной «Система флэш-памяти», и в статье «Файловая система на основе флэш-памяти», стр. 155-164, опубликованной на конференции USENIX в 1995 г. ), в котором файловая система с логарифмической структурой применяется к флэш-памяти. Файловая система с журнальной структурой раскрыта в патенте США No. № 6f128,630, озаглавленный «Освобождение пространства журнала для систем хранения с логической структурой», и патент США. № 5 530 850, озаглавленный «Массив библиотек для хранения данных с файловой системой с лог-структурой, которая позволяет одновременную запись и сборку мусора». Когда файловая система настроена на жестком диске и данные сохраняются, в файловой системе с журнальной структурой используется метод журналирования. Соответственно, файловая система с журнальной структурой имеет то преимущество, что версии предыдущих данных и новые измененные данные могут храниться в формате журнала. Далее ошибочные данные могут быть восстановлены до предыдущих данных. JFFS настраивает файловую систему флэш-памяти с использованием файловой системы с логической структурой и последовательно сохраняет. JFFS была разработана компанией Axis Communications (http://developer.axis.com/software/jf fs/) U.8. А и JFFS2 был разработан RedHat (http://sources.redhat.com/jffs2) в США в соответствии с публичными лицензиями GNU (GPL) Фонда свободного программного обеспечения (FSF). РИС. 1 представляет собой примерное представление способа хранения JFFS2, который конфигурирует файловую систему флэш-памяти. На фиг. 1 показан один пример сохранения данных во флэш-памяти в JFFS. В случае наличия структуры каталогов в определенной файловой системе, например, EXT2 в Linux, запись каталога (запись Dir 1) сохраняется для того, чтобы содержать общую характеристику одного каталога, как показано на фиг. 1 (а) . Здесь сохраненная информация представляет собой тип узла каталога, общую длину узла, проверку циклическим избыточным кодом (CRC) заголовка, номер родительского индекса, значение версии, CRC узла, CRC имени, имя каталога и т. д. . Как показано на фиг.1, индексный дескриптор каталога (инодный дескриптор каталога 1) сохраняется после элемента каталога (элемент каталога 1). Информация, хранящаяся в индексном узле каталога (инодный дескриптор каталога 1), включает тип узла, общую длину, различные виды CRC, значение версии, идентификатор пользователя, идентификатор группы, время создания, время доступа, время изменения и т. д. Запись каталога и индексный дескриптор каталога являются дополнительной информацией, используемой только в файловой системе, а не информацией, которая видна пользователю. Они называются «метаданные». Таким же образом, когда файл, содержащийся в каталоге, сохраняется, запись файла (запись файла 1) и индексный дескриптор файла (файл 1.inode) сохраняются последовательно. : Каталог и файл считаются в файловой системе одного формата. Однако, хотя в каталоге нет фактических данных, данные файла (данные файла 1) хранятся после индексного дескриптора файла (узел файла 1). Таким образом, JFFS использует метод ведения журнала каталога и файла флэш-памяти. Как показано на фиг. 1(b), если индекс каталога (инод Dir 1) и индекс файла (инод File 1) изменяются и обновляются новыми значениями, исходные метаданные изменяются в недопустимое состояние, а новые данные последовательно сохраняются в хранилище. мест. В настоящее время недопустимое состояние указывает только на то, что данные являются ненужными, а не на фактическое удаление данных. Значения версии новых данных увеличиваются на одну ступень. Поэтому, если в новых данных возникает проблема, данные можно легко восстановить только при наличии данных предыдущей версии. Таким образом, при многократном обновлении каталога и файла и сохранении новых данных объем флэш-памяти достигает предела. Таким образом, данные, хранящиеся во флэш-памяти, должны быть . стерты, чтобы освободить место для хранения. Поскольку данные должны быть стерты только блоком стирания из-за характеристик флэш-памяти, действительные данные (запись Dir 1) перемещаются, как показано на фиг. 1 (с). Затем, если блок стирания заполнен недействительными пробелами, выполняется операция очистки для стирания одного блока стирания, как показано на фиг. 1(г). 9сборка мусора (GC)». Другими словами, когда необходимо обезопасить новое место для хранения из-за нехватки места для хранения, «мусор C6HTectX6ri~» выполняется путем сбора недопустимых пространств и очистки блока стирания с помощью блок стирания. Кроме того, пространство, в котором могут храниться новые данные, созданные в результате операции очистки, называется «свободным пространством». За счет обеспечения большого свободного пространства данные могут храниться и дальше. Если в качестве носителя данных используется жесткий диск, данные могут храниться аналогичным образом. Однако в случае жесткого диска недействительные данные не перемещаются, и недействительный блок, имеющий размер блока стирания, не создается для защиты пространства для хранения. Однако, чтобы получить быстрый доступ к файлу на жестком диске, несколько частей одного и того же файла собираются и перемещаются в физически соседнее место. Поскольку жесткий диск не должен выполнять операцию очистки отдельно, данные сохраняются напрямую, если пространство, где хранятся новые данные, находится в недопустимом состоянии. Если используется метод хранения JFFS, расположение записи и индексного дескриптора сложно смешиваются с данными файла. Поэтому при настройке файловой системы путем подключения и монтирования флэш-памяти и операционной системы (ОС) необходимо прочитать все пространство флэш-памяти и найти метаданные, чтобы настроить древовидную структуру. структура каталогов. Та же проблема возникает, когда файловая система с журнальной структурой или журналируемая файловая система настроена с использованием жесткого диска в качестве носителя данных вместо флэш-памяти. Другими словами, хотя данные не нужно перемещать, чтобы собрать блок стирания, как в случае с флэш-памятью, скорость доступа становится в 40-50 раз ниже, чем у . флэш-память, потому что метаданные перемешаны с данными файла и разбросаны по всему пространству. Кроме того, требуется много времени для настройки файловой системы путем считывания всего диска, емкость которого может превышать гигабайты. Жесткий диск в основном использует файловую систему с журнальной структурой или журнальную файловую систему для хранения и воспроизведения мультимедийных данных большого размера. Однако полезность мультимедийной файловой системы ухудшается, если данные не передаются с постоянной скоростью в течение заданного времени из-за смешения метаданных. Раскрытие изобретения Соответственно, настоящее изобретение направлено на способ хранения двойного журналирования, который по существу устраняет одну или несколько проблем, связанных с ограничениями и недостатками предшествующего уровня техники. Цель настоящего изобретения состоит в том, чтобы предоставить способ хранения двойного журналирования, в котором данные делятся на метаданные и общие данные файла. Файловые данные сохраняются в начальном местоположении носителя данных, а метаданные сохраняются в конечном местоположении носителя данных. Кроме того, в способе хранения с двойным журналированием настоящего изобретения метаданные сохраняются на носителе хранения от начального местоположения к задней части, а данные файла сохраняются от конечного местоположения к передней часть. Здесь метод хранения двойного журналирования может быть применен к другим данным и другим данным первого и второго типов/характеристик в дополнение к метаданным и данным файла. Данные одного типа сохраняются с начальных позиций соответствующих разделов на устройстве флэш-памяти, а данные разных типов сохраняются с конечных позиций по направлению к передней части. Данные, сохраненные в начальных местоположениях, будут удалены. будут называться «данными фронтального журнала, а данные, хранящиеся в конечных точках, будут называться данными журналирования износа» — Место, в котором происходит сохранение, будет называться «головой», а место, где операция стирания выполняется в задней части журналирования, будет называться «хвост». Другими словами, существуют начало и конец передних данных журналирования и начало и конец задних данных журналирования. Кроме того, из-за увеличения головок с обеих сторон передней и задней частей передняя и задняя части соприкасаются друг с другом. Здесь место, где передняя и задняя части встречаются друг с другом, будет называться «центральным местоположением». Если данные, подлежащие сохранению, попадают в файловую систему соответствующих разделов устройства флэш-памяти, на носителе данных требуется место для физического хранения данных и место для хранения метаданных, таких как запись файла и индексный дескриптор, которые необходимо для создания файла data. В этом случае данные файла и метаданные могут быть сохранены в переднем и заднем журналах соответственно. Другими словами, данные файла и метаданные соответственно сохраняются в передней части и задней части носителя данных, и наоборот. В соответствии со способом хранения с двойным журналированием по настоящему изобретению, когда предполагается хранить произвольные данные на носителе данных, операция сохранения выполняется после определения того, в какой части будут храниться данные. В случае обновления данных предыдущие данные становятся недействительными, а новые данные сохраняются в местоположении головы. В случае удаления данных аннулирование помечается только для данных. Если сохранение и обновление повторяются таким образом, переднее и заднее журналирование встречаются друг с другом, так что определяется центральное положение — в случае, если и передняя часть, и задняя часть возвращаются в исходное положение, а данные продолжают быть обработаны, один из них прибывает первым в центральную локацию. В это время и в последующие моменты времени можно определить, что журналирование сначала поступает в центральный пункт C, который должен хранить большой объем данных. Следовательно, центральный пункт C перемещается к другой стороне, чтобы увеличить место для ведения журнала с большим объемом данных. В случае флэш-памяти целью метода журналирования является правильное назначение количества стираний по отношению к стираемому блоку. Если центральное расположение перемещается, журналирование с большим объемом данных увеличивается. В результате можно правильно назначить количество раз стирания по отношению к передней и задней частям. Кроме того, устройство флэш-памяти в соответствии с настоящим изобретением включает в себя процессор для генерации команд чтения и записи для чтения/записи данных из/в определенный адрес ОЗУ, флэш-память для предоставления пространства для хранения данных и контроллер памяти. для управления данными, которые должны быть сохранены в памяти, с использованием описанного здесь способа хранения с двойным журналированием. Кроме того, в соответствии со способом хранения с двойным журналированием по настоящему изобретению устройство флэш-памяти, допускающее операцию чтения во время операции записи, включает в себя множество разделов. Соответствующие разделы могут выполнять операции чтения, записи и стирания вместе с другими разделами (например, независимо). Данные, хранящиеся в соответствующих разделах флэш-памяти, делятся на метаданные и общие данные файла. Файловые данные сохраняются из начального местоположения носителя данных, то есть из соответствующих разделов. При этом метаданные сохраняются от конечного местоположения соответствующих разделов к начальному местоположению. . Устройство флэш-памяти согласно настоящему изобретению включает в себя: многораздельную память; множество разделов, обеспечиваемых несколькими разделами памяти, в которых сохраняемые данные независимо считываются, записываются или стираются; зарядный насос для обеспечения множества уровней напряжения, необходимых для считывания, записи и стирания данных; и множество усилителей первого считывания, сконфигурированных для операции считывания, при этом операция считывания может выполняться одновременно для соответствующих разделов; множество усилителей второго считывания, включая по меньшей мере один усилитель считывания, сконфигурированный для операций стирания и записи, в котором операции стирания и записи выполняются одновременно для соответствующих разделов, и данные сохраняются в соответствующих разделах из начального и конечного местоположений областей хранения соответствующих перегородок к соответствующим центральным частям. : Данные, хранящиеся в соответствующих разделах, сохраняются от начального и конечного местоположений пространства хранения к центральной части. Кроме того, мобильный терминал согласно настоящему изобретению включает в себя устройство флэш-памяти с несколькими разделами, множество шин и процессор, подключенный к шинам. В это время многораздельная флэш-память подключена к шине и может быть доступна процессору. Кроме того, мобильный терминал в соответствии с настоящим изобретением включает в себя запоминающее устройство, такое как флэш-память или жесткий диск (HDD), множество шин и процессор, подключенный к шинам. В это время запоминающее устройство подключено к шинам и может быть доступно процессору. Дополнительные признаки и преимущества изобретения будут изложены в последующем описании и частично станут очевидными из описания или могут быть изучены при использовании изобретения на практике. Цели и другие преимущества изобретения будут реализованы и достигнуты за счет конструкции, конкретно указанной в письменном описании и формуле изобретения, а также в прилагаемых чертежах. Краткое описание чертежей Прилагаемые чертежи, которые включены для обеспечения дальнейшего понимания изобретения и включены в данное описание и составляют его часть, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для пояснения принципов , изобретения. На чертежах: РИС. 1 представляет собой примерное представление способа сохранения в JFPS2, конфигурирующего файловую систему во флэш-память. РИС. 2 в качестве примера показано центральное местоположение, которое определяется, когда заголовок передних данных журналирования и заголовок задних данных журналирования встречаются друг с другом в способе хранения двойного журналирования согласно варианту осуществления настоящего изобретения; Фиг. 3 иллюстрирует в качестве примера процесс определения нового центрального местоположения в способе хранения с двойным джомалированием согласно настоящему изобретению, в котором новое центральное местоположение определяется путем перемещения центрального местоположения в сторону заднего джомалинга, когда головка заднего джумалинга прибывает первой. в центральном расположении после определения центрального местонахождения; РИС. 4 представляет собой блок-схему, иллюстрирующую способ хранения двойного журналирования в соответствии с вариантом осуществления настоящего изобретения; Фиг. 5 представляет собой блок-схему процесса сборки мусора (GC) как части способа хранения с двойным журналированием; РИС. 6 представляет собой график для определения количества стираемых блоков в процессе сборки мусора (GC) способа хранения с двойным журналированием; РИС. 7 представляет собой схематическую блок-схему флэш-памяти, применимой в способе хранения с двойным журналированием согласно варианту осуществления настоящего изобретения; РИС. 8 — блок-схема устройства флэш-памяти согласно варианту осуществления настоящего изобретения; Фиг. 9 иллюстрирует устройство флэш-памяти с несколькими разделами согласно варианту осуществления настоящего изобретения; и ФИГ. 10 иллюстрирует примерный мобильный терминал, использующий устройство флэш-памяти в соответствии с настоящим изобретением. Наилучший вариант осуществления изобретения Ниже будут подробно описаны предпочтительные варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. ■■■>■ РИС. 2 в качестве примера показано центральное положение, которое определяется, когда заголовок передних данных журналирования и заголовок задних данных журналирования встречаются друг с другом в способе хранения двойного журналирования согласно варианту осуществления настоящего изобретения. . На фиг. 2(a) ссылочные символы h2 и «T1» обозначают начало и конец данных предварительного журнала соответственно. Ссылочные символы h3″ и «T2″ обозначают начало и конец задних журнальных данных соответственно. Ссылочный символ WC» обозначает центральное расположение. Если данные Datal попадают в файловую систему в соответствующих разделах, определяется, являются ли данные типом данных переднего или заднего журнала, и результат затем сохраняется в головках. Ссылаясь на ФИГ. 2(a), поскольку данные Datal являются данными начального журнала, данные Datal сохраняются из начального местоположения носителя данных. Фиг. 2(b) иллюстрирует состояние, когда шесть данных сохранены. Четыре данных от Data1 до Data4 являются передними данными журнала, а два данных Data5 и Data6 — задними данными журнала. Данные Data2 и Data6 удалены. В это время данные не могут быть стерты на самом деле из-за особенностей метода хранения в журнале, но представлены с недопустимыми состояниями. РИС. 2(c) иллюстрирует состояние, когда выполняется сборка мусора (GC) из-за нехватки места для хранения на носителе данных. Другими словами, поскольку данные Datal являются допустимыми данными, данные Datal перемещаются в начало, а предыдущие данные Datal затем становятся недействительными. Если размер данных Datal и ранее признанных недействительными данных Data2 превышает размер блока стирания, операция фактически выполняется, чтобы тем самым обеспечить свободное пространство.1035 В случае флэш-памяти фактически выполняется операция стирания. Между тем, в случае диска нет необходимости отдельно выполнять операцию стирания. Если свободное место обеспечено, хвост Tl, соответствующий конечной части переднего журналирования, перемещается в расположение данных Data3. Таким же образом, если данные Data6 становятся недействительными и стираются после того, как данные DataS становятся размером стираемого блока, хвост T2 заднего журнала также перемещается. В этом состоянии он предназначен для хранения новых данных Data7. Несмотря на то, что данные Data7 предназначены для хранения в переднем шапке HI в качестве данных переднего журнала, места не хватает. Поэтому, как показано на РИС. 2(d), сохраняются только данные D7-1. Здесь данные D7-1 соответствуют части, которая может быть сохранена. Затем передняя головка HI возвращается в исходное положение, а оставшиеся данные D7-2 сохраняются. Таким образом, если передний журнал встречается с задним журналом, он возвращается в исходное положение и затем сохраняется. Место, где передняя головка HI и задняя головка h3 встречаются друг с другом, устанавливается как центральное положение C. В это время задняя головка h3 также возвращается в конечное положение и ожидает хранения. Другими словами, таким образом данные сохраняются в переднем и заднем журналах и устанавливается центральное расположение. Когда данные продолжают храниться таким образом, одна из передних и задних головок HI и h3 поступает первой в центральное место C. В этом случае можно определить, что журналирование, прибывающее первым в центральное место C, имеет большой объем данных, которые необходимо сохранить. Таким образом, центральная локация C перемещается в сторону другой стороны, чтобы увеличить место для журналирования, которое поступает в центральную локацию первой. РИС. 3 в качестве примера показан процесс определения нового центрального местоположения в способе хранения с двойным журналированием согласно настоящему изобретению. На фиг. 3, после определения центрального местоположения, в случае, если головка задней цапфы прибывает первой в центральное место, новое центральное положение определяется путем перемещения центрального места в сторону передней цапфы. Ссылаясь на фиг. 3(a), данные Данные3 и Данные5 становятся недействительными, а данные заднего журнала активно сохраняются, так что данные Данные8 и Данные9 сохраняются. Хотя он предназначен для хранения данных DatalO, места для хранения не хватает. Другими словами, это случай, когда задняя цапфа сначала достигает центральной точки C. Здесь, поскольку задняя головка h3 не встречается с передней головкой HI, центральная позиция C перемещается к передней части до тех пор, пока достаточно данных. место для хранения существует в передней части. . Процесс определения наличия или отсутствия достаточного количества данных в передней части выполняется в сборке мусора по фиг. 5, который будет описан позже. Для целей этого процесса передние данные D7-1 перемещаются к передней головке HI, и центральное местоположение С также перемещается к передней части, как показано на фиг. 3(б). В настоящее время в случае флэш-памяти единица данных, перемещающаяся к передней части, представляет собой единицу блока стирания. Причина в том, что новые данные не могут быть сохранены до тех пор, пока не будет создано свободное пространство путем выполнения операции очистки после перемещения. Здесь блок стирания означает единицу памяти, которую можно стереть за один раз во флэш-памяти. В общем, блок памяти составляет 128 Кбайт или 256 Кбайт. В это время, если операция очистки выполняется для блока стирания, создается свободный блок. Здесь «свободный блок» — это пространство, в котором могут храниться данные, а «свободное пространство» означает свободный блок заранее определенного размера. После создания такого свободного места сохраняются новые данные DatalO. Центральное местоположение C перемещается до тех пор, пока не встретится с передней головкой HI или пока в передней части не будет достаточно места для хранения данных, Фиг. 4 представляет собой блок-схему, иллюстрирующую способ хранения двойного журналирования согласно настоящему изобретению . Другими словами, на фиг. 4 иллюстрирует блок-схему способов хранения с двойным журналированием, таких как описано на фиг. 2 и 3, в которых способ включает в себя процесс сохранения данных, процесс определения центрального местоположения и процесс перемещения центрального местоположения. Ссылаясь на ФИГ. 2-4, начальные значения HI передней головки, h3 задней головки, T1 передней хвостовой части, T2 задней хвостовой части и центрального положения C в основном устанавливаются равными нулю (S101). Это начальные состояния. когда сохраняются данные переднего и заднего журналов. Хранилище данных запрашивается в файловой системе через буфер. Если хранилище данных запрашивается на носителе данных в этом состоянии (S102), то проверяется, достаточно ли места для хранения, посредством сборки (EC) мусора, которая будет описана позже со ссылкой на фиг. 5 (S103). Если определено, что места для хранения на носителе достаточно; процесс возвращается непосредственно к блок-схеме на фиг. 4. Между тем, если определено, что места для хранения на носителе данных недостаточно, процесс возвращается к блок-схеме на фиг. 4 после того, как пространство для хранения обеспечено. Затем проверяется, равно ли центральное местоположение С нулю (S104). Этот процесс выполняется для проверки того, определено ли центральное местоположение в первый раз. Причина в том, что процесс в начальном состоянии до определения центрального положения С отличается от процесса в состоянии после определения центрального положения С. Другими словами, если центральное положение C определено в первый раз, необходимо проверить, встречается ли головка одной стороны с головкой другой стороны. Между тем, в случае, если центральное место C уже определено, необходимо проверить, какая голова первой встречается с центральным местоположением C. В соответствии с результатом проверки этапа SI04, в случае, если центральное местоположение С равно нулю или не равно нулю, соответственно проверяется, являются ли данные данными предварительного журнала (S105). Затем данные сохраняются в соответствии с соответствующими случаями. Предполагается, что центральное расположение C равно нулю, новые сохраненные данные представляют собой передние данные журналирования, то есть данные сохраняются из передней части носителя данных, а их размер равен S. h3 не выполняется, то есть если заголовок Hl+S передних данных журналирования встречается с заголовком h3 задних данных журналирования, только сохраняемый размер (h3-h2) среди размер данных S сохраняется из местоположения HI (S109). Кроме того, в этом случае местоположение h3 определяется как центральное местоположение, как на рис. 2(d), а оставшаяся часть [S-(h3-h2)] элемента. данные сохраняются с начального местоположения фронтального ведения журнала. Другими словами, как показано на этапе S109, центральное местоположение C больше не равно нулю, HI становится равным нулю, оставшаяся часть [S-(h3-h2)] данных «сохраняется с нуля, а HI увеличивается столько, сколько [S- (h3-h2) ] . Это соответствует содержанию, описанному на фиг. 2(с) и 2(d). Другими словами, HI в PIG; 2(d) соответствует [S-(h3-h2)1 и становится новым местом хранения. Если сохраняемые данные представляют собой данные заднего журнала, данные сохраняются симметричным образом (например, S106, S108, S109) с приведенным выше описанием (S107). Кроме того, на этапе S104, если центральное местоположение C не равно нулю, проверяется, являются ли сохраняемые данные первичными данными журналирования (S110) ♦ Если центральное местоположение C не равно нулю, заголовок передние данные журналирования и головка задних журнальных данных уже встретились друг с другом, так что центральное расположение было определено. Поэтому, если сохраняемые данные являются данными предварительного журнала, их необходимо проверить 9.C не удовлетворяется, то есть, если заголовок H1+S передних данных журналирования встречается с центральным местоположением C, из местоположения HI сохраняется только сохраняемый размер (C-H1) среди данных размера S (S114). Этот шаг выполняется для обеспечения достаточного пространства, когда обнаруживается большое количество данных предварительного журнала. С помощью этого шага можно правильно назначить время сохранения во флэш-памяти. Однако, если центральная ячейка C перемещается к задней части, действительные данные задних журнальных данных перемещаются в ячейку h3. В это время необходимо проверить, есть ли место для хранения в задней части (S115). Другими словами, проверяется, есть ли место для хранения, где может быть сохранена оставшаяся часть [S-(C-H1)] S. Это • соответствует содержанию, описанному на фиг. 3 (б). 9это место. Это можно понять по перемещению D7-1 в положение HI на фиг. 3(б). Хотя фиг. 3 иллюстрирует случай, когда центральное расположение перемещается к передней части, его принцип аналогичен описанному выше. Между тем, если в задней части нет места для хранения, это означает, что задняя часть заполнена данными. Следовательно, центральное расположение перемещается к задней части так же, как и к хранимой части. Оставшаяся часть возвращается в позицию 0″ (то есть h2 = 0) и затем сохраняется (S118). Если сохраняемые данные представляют собой данные заднего журнала, они сохраняются симметричным образом (например, в соответствии с Sill, S112, S114-S118) с приведенным выше описанием (S113). Если процесс сохранения данных завершен, выполняется процесс сборки мусора (GC). РИС. 5 представлена блок-схема процесса сборки мусора (GC) как части метода хранения с двойным журналированием. Ссылаясь на ФИГ. 5, если запрашивается хранилище данных, выполняется процесс сборки мусора (GC), чтобы проверить, есть ли свободное место для хранения данных. : Данные, которые нужно сохранить, в данный момент существуют в буфере хранения. Если свободного места недостаточно для хранения данных, данные перемещаются с использованием метода журналирования, а операция очистки выполняется после сбора недопустимого пространства. столько, сколько блок стирания. Затем, если обеспечено минимальное пространство для новых данных, сначала выполняется процесс сохранения. До сих пор процесс первой части GC вызывался на фиг. 4 (S101-S103). Проверяется, есть ли данные в буфере в состоянии, которое свободно. существует блок для заданного размера данных (S202). Если в буфере есть данные, то проверяют, все ли данные являются данными начального журнала (S203). В это время свободный блок формируется после выполнения процесса очистки до блока стирания, и это означает пространство, в котором могут храниться данные. Кроме того, свободный блок заданного размера образует свободное пространство. На этапе S203, в случае, если данные не являются передними данными журналирования, задняя часть обрабатывается таким же образом, как и передняя часть (S204). Наоборот, в случае, если данные являются данными начального журнала, проверяется, достаточно ли свободного места (S205). : Если свободного места достаточно, процесс сборки мусора (GC) завершается. Наоборот, если свободного места недостаточно, действительное пространство перемещается от переднего хвоста T1 к переднему концу HI. После этого недопустимое пространство закрепляется в блоке стирания и затем стирается (S206). Между тем, после сохранения вставленных данных процесс GC снова вызывается, чтобы обеспечить достаточное пространство в памяти. В это время количество блоков стирания, подлежащих очистке, определяется с использованием графа решений на фиг. 6. Это выполняется, когда в буфере памяти нет данных для сохранения. В этом состоянии, как показано на РИС. 6, если N2 или более свободных блоков защищены в графе решений, операция очистки больше не выполняется для блока стирания. Значение «N2» обычно устанавливается равным примерно 10% от всего объема памяти. В случае, если количество текущих свободных блоков находится между Ni и N2, предварительно определенное количество стираемых блоков очищается, чтобы максимально защитить N2 или более свободных блоков (S207, S2Q8, S210 и S211). В настоящее время значение Ni означает пороговое значение, при котором свободный блок исчерпан и может быть установлен на 2 или 3 в соответствии с его настройкой. Другими словами, в случае, если в текущей системе остаются только два или три свободных блока, система предпочтительно перемещает действительные данные в другой свободный блок среди блоков стирания, в которых смешаны недействительные данные и действительные данные. Соответственно, если блок стирания становится недействительным блоком, свободное пространство обеспечивается за счет выполнения процесса очистки. : Кроме того, значение N2 устанавливается равным примерно 10% от общего количества стираемых блоков во всей флэш-памяти. Поскольку время, затрачиваемое на очистку стираемых блоков памяти Elash, в 2–10 раз больше, чем время сохранения данных, и в 100–1000 раз больше, чем время чтения данных, процесс очистки выполняется часто, что приводит к проблеме, которая система становится медленной в целом. Соответственно, когда место на флеш-памяти считается достаточным, процесс очистки не проводится. Степень, в которой свободного места во флэш-памяти считается достаточным, обычно составляет около 10%. На этапе S207, если количество текущих свободных блоков равно или меньше, чем Na, блок стирания предпочтительнее защищен по сравнению со всеми операциями. Если количество блоков свободного стирания равно или меньше Ni даже после операции стирания, это означает, что места для хранения больше нет. Кроме того, на этапе S210, если количество текущих свободных блоков равно или меньше N2/, недопустимое пространство закрепляется в блоке стирания и затем очищается (S210, S211). Причина, по которой достаточное свободное пространство не обеспечивается начальной сборкой мусора (GC), заключается в том, что время ожидания становится большим, чтобы обеспечить достаточное свободное пространство при получении запроса на хранилище данных, а операция очистки требует более длительный период времени, чем операция чтения или записи. Кроме того, в случае получения ■ запроса на операции чтения и записи во время выполнения операции очистки, большинство флэш-памяти могут приостановить операцию очистки и выполнить высокоприоритетные операции. Поэтому эту функцию можно использовать. Несмотря на то, что описанный способ хранения с двойным журналированием согласно настоящему изобретению со ссылкой на фиг. 2-6 применим к различным носителям данных, примерный носитель флэш-памяти, применимый к методу хранения с двойным журналированием, будет описан ниже, Фиг. 7 представляет собой схематическую блок-схему флэш-памяти, применимой в способе хранения с двойным журналированием согласно варианту осуществления настоящего изобретения. Ссылаясь на ФИГ. 7, устройство флэш-памяти в соответствии с настоящим изобретением включает в себя процессор 10 для генерации команд чтения и записи для чтения/записи данных из/в определенный адрес RAH 16, флэш-память 12 для , обеспечивающую пространство для хранения данных, и контроллер 14 памяти для управления данными, которые должны быть сохранены в памяти 13, в соответствии со способом хранения с двойным журналированием по настоящему изобретению. Фиг. 8 представляет собой блок-схему устройства флэш-памяти согласно варианту осуществления настоящего изобретения. В этом случае данные, хранящиеся в памяти 110 устройства флэш-памяти, сохраняются в соответствии со способом хранения с двойным журналированием, как описано на фиг. 2-6. На фиг. 8, устройство 100 флэш-памяти согласно варианту осуществления настоящего изобретения включает в себя память 110 для хранения данных, X-декодер 160, Y-селектор 170 и Y-декодер 180. X-декодер 160 и Y-декодер 160. декодер 180 присваивает адреса строкам и столбцам памяти. Кроме того, пользовательский интерфейс 120 управляет устройством флэш-памяти 100. Пользовательский интерфейс 120 подключен к процессору для управления доступом к памяти 110, а регистр 130 состояния хранит состояние памяти 110 (например, состояние записи). , состояние чтения или состояние стирания.). Процессор получает состояние флэш-памяти из пользовательского интерфейса 120, . Кроме того, усилители 140 считывания подключены к памяти 110 для усиления сигналов для операции чтения или записи из или в память 110. Например, в случае наличия колонки с шестнадцатью входами/выходами, шестнадцать усилителей 140 считывания используются для шестнадцати входов/выходов один за другим. Кроме того, флэш-память 100 дополнительно включает в себя насос 150 заряда. Насос 150 заряда используется для обеспечения уровней напряжения, необходимых для операций записи, чтения и стирания памяти 110. Устройство флэш-памяти по настоящему изобретению сконфигурировано с одно подмножество памяти и выполняет операцию чтения или записи одним блоком. Соответственно, флэш-память имеет недостаток, заключающийся в том, что пользователь не может записывать данные в блок одновременно со стиранием или чтением другого блока памяти. Однако одновременная работа требуется в нескольких прикладных технологиях, ограниченных временем стирания (обычно от 250 до 500 мс) блока флэш-памяти. Например, мобильный телефон напрямую выполняет коды из флэш-памяти. Его преимущество состоит в том, что блок памяти, разделенный для использования пространства для хранения данных, может быть стерт. В данном документе устройство флэш-памяти, способное решить проблему и применимое к способу хранения с двойным журналированием по настоящему изобретению, будет описано ниже со ссылкой на фиг. 9. РИС. 9 иллюстрирует многораздельное устройство флэш-памяти согласно варианту осуществления настоящего изобретения. На фиг. 9, разделы A 210, B 216, C 225, D 220, E 230,.., n-1 235, n 240. Каждый из разделов снабжен блоком, который физически разделен в устройстве флэш-памяти. В одном варианте осуществления каждый из разделов предоставляется на сложном физическом уровне. Соответствующие разделы 210, 216, 220, 225, 230, 235 и 240 связаны как с X-декодером, так и с Y-декодером. Каждый из Y-селекторов соединен с Y-декодером 2 90 для управления ими. В другом варианте осуществления внутри системы может существовать множество Y-декодеров 290. Декодер X и декодер Y позволяют выбирать определенную область во флэш-памяти с целью доступа, включая операции чтения, записи и стирания. Через множество селекторов X и множество селекторов Y можно выполнять доступ к одному или более подразделам флэш-памяти. Например, операция записи данных в раздел B и операция чтения данных из раздела C выполняются одновременно во время стирания раздела A. Каждый из разделов может включать один или несколько блоков, которые можно стирать по отдельности. Соответственно, например, можно записывать данные в память раздела А, в то время как блок памяти раздел B стирается. Пользователь может управлять доступом к флэш-памяти 200 через пользовательский интерфейс 250. В одном варианте осуществления пользовательский интерфейс 250 может быть частью самой флэш-памяти. В другом варианте осуществления пользовательский интерфейс 250 может быть расположен на отдельной микросхеме. Интерфейс включает в себя множество конечных автоматов для управления соответствующими параллельными операциями записи. Соответственно, в случае выполнения двух параллельных операций записи (например, операции записи данных в блок данных при обновлении кодов) предоставляются два конечных автомата. Если выполняются три параллельные операции записи, предоставляются три конечных автомата. . Регистры 260 состояния подключены к пользовательскому интерфейсу 250. Регистры 260 состояния указывают состояние каждого раздела. В одном варианте осуществления, если имеется n разделов, предоставляется n регистров состояния 260. Состояние каждого раздела может быть любым из следующих: «бездействует», «читается», «записывается» и «стирается». Кроме того, усилители 270 считывания подключены к пользовательскому интерфейсу 250. Усилители считывания используются для операций чтения, записи и стирания. В одном варианте осуществления количество усилителей 270 считывания определяется следующим образом. Другими словами, в 16-разрядной флэш-памяти необходимо шестнадцать усилителей 270 считывания для соответствующих выполняемых параллельных операций. Например, в случае, если первый раздел считывается во время записи второго раздела, необходимы тридцать два усилителя 270 считывания. Кроме того, в случае параллельного считывания двух разделов для операции чтения необходимы тридцать два усилителя 270 считывания. Количество усилителей 2 70 считывания является коэффициентом произведения ширины выходного столбца (X) флэш-памяти и количества (Y) выполняемых параллельных операций. В одном варианте осуществления в случае трехраздельной флэш-памяти первый, второй и третий разделы можно читать, записывать и стирать соответственно. В этом случае используются усилители чувствительности 3X. Усилители 270 считывания, используемые для операции стирания, используют очень малую долю общего времени стирания. Аналогичным образом усилители 270 считывания, используемые для операции записи, используют низкий коэффициент общего времени записи. Соответственно, в одном варианте осуществления один усилитель 270 считывания используется как для соответственно выполняемых параллельных операций записи, так и для соответственно выполняемых параллельных операций стирания. 9. Далее в схему включены зарядовые насосы 280. Насосы 280 заряда используются для регулировки уровней напряжения для операций чтения, записи и стирания. В одном варианте осуществления уровень напряжения, необходимый для операции стирания, составляет примерно -10 вольт. В одном варианте осуществления уровень напряжения, необходимый для операций чтения и записи, составляет около 7 вольт. В одном варианте осуществления используется один насос 280 подпитки, имеющий множество подводящих линий, чтобы обеспечить параллельный доступ к перегородкам. В другом варианте осуществления можно использовать несколько отдельных насосов заряда 280 для обеспечения уровня напряжения, необходимого для одновременного доступа к различным разделам. Насосы заряда 280 подключены к селекторам Y соответствующих разделов, чтобы увеличить уровень напряжения до уровней, адаптируемых для операций чтения, записи и стирания. Если флэш-память разделена на несколько разделов , соответствующие разделы могут независимо выполнять операции чтения, записи и стирания. Соответственно, данные также хранятся независимо в соответствующих разделах. В настоящее время настоящее изобретение отличается тем, что данные хранятся в соответствующих разделах на основе метода хранения с двойным журналированием, описанного выше со ссылкой на фиг. от 2 до 6, Описанный выше способ хранения с двойным журналированием и устройство флэш-памяти, к которому применяется способ хранения, могут использоваться для различных целей. 2-6, и устройство флэш-памяти с несколькими разделами по фиг. 9 будут описаны ниже. Здесь количество разделов многораздельного устройства флэш-памяти зависит от функции флэш-памяти. ИНЖИР. 10 иллюстрирует примерный мобильный терминал, использующий устройство флэш-памяти в соответствии с настоящим изобретением. Примеры использования устройства флэш-памяти с тремя разделами: разделы могут использоваться для хранения данных; (2) разделы могут использоваться для хранения кодов, которые выполняются устройством, содержащимся в устройстве флэш-памяти; и (3) перегородки могут использоваться для обновления кодов. Например, в случае изменения кодов в результате обновления, новый код записывается в третий раздел одновременно с выполнением исходного кода, хранящегося во втором разделе. : Если новый код написан и проверен, для кода используется третий раздел. Соответственно, возможно бесшовное обновление флеш-памяти. В другом варианте трехраздельного устройства флэш-памяти код выполняется из первого раздела, а обновление данных выполняется во втором разделе. Поскольку является результатом выполнения кода, может быть достигнуто бесшовное обновление данных. РИС. 10 иллюстрирует пример мобильного терминала, использующего устройство флэш-памяти по настоящему изобретению. Ссылаясь на фиг. 10, мобильный терминал 410 включает в себя устройство 430 флэш-памяти согласно варианту осуществления настоящего изобретения. Хотя устройство 430 флэш-памяти нарисовано в мобильном терминале 410, следует понимать, что устройство 430 флэш-памяти обычно устанавливается в гнезде корпуса мобильного терминала. Кроме того, мобильный терминал включает в себя различные шины и процессор, подключенный к шинам. Устройство 430 флэш-памяти по настоящему изобретению подключено к шинам, и процессор может получить доступ к устройству 430 флэш-памяти.1035 Мобильный терминал 410 работает и выполняет код, и. выполняется раздел 460, включая текущий активированный код. Использование этих кодов хорошо известно* в данной области. Другой раздел 450 содержит набор номера или аудиоданные. Например, мобильный терминал 410 может содержать директорию набора номера или аналогичные данные в разделе 450 данных. Третий раздел 470 получает новый код 440 извне. Например, третий раздел можно обновлять удаленно. Соответственно, пока мобильный терминал работает, новый код 440 может быть записан в раздел 470 нового кода, а раздел 450 данных может использоваться для воспроизведения данных набора номера. В то же время код, хранящийся в разделе 460, может выполняться. Таким образом, мобильный терминал разрешает обновление бесшовного кода мобильного телефона, одновременное обновление и использование мобильного терминала. Аналогичным образом могут быть реализованы и другие области приложения, такие как бесшовное обновление кода. Кроме того, настоящее изобретение характеризуется в тем, что данные могут храниться в соответствующих разделах с помощью метода хранения с двойным журналированием, описанного и показанного на прилагаемых чертежах. Промышленное применение В соответствии со способом хранения с двойным журналированием согласно варианту осуществления настоящего изобретения данные, хранящиеся на носителе данных, таком как флэш-память, делятся на метаданные и общие данные файла, а данные файла сохраняются из начальных местоположений. носителя данных, то есть соответствующих разделов. Метаданные сохраняются от конечных местоположений соответствующих разделов к начальным расположениям. В случае использования метода хранения двойного журналирования в соответствии с вариантами осуществления настоящего изобретения данные того же типа сохраняются в заданной области. Следовательно, может быть получено быстрое время доступа к данным, и время стирания флэш-памяти может быть правильно назначено пространству флэш-памяти. Кроме того, согласно способу хранения с двойным журналированием по настоящему изобретению, в случае возникновения ошибки данных из-за ошибки питания, легко восстановить данные до предыдущей версии, тем самым обеспечив надежность данных. Хотя настоящее изобретение было описано и проиллюстрировано со ссылкой на его предпочтительные варианты осуществления, специалистам в данной области техники будет очевидно, что в него могут быть внесены различные модификации и изменения без отклонения от сущности и объема изобретения. Таким образом, предполагается, что настоящее изобретение охватывает модификации и вариации этого изобретения, которые входят в объем прилагаемой формулы изобретения и ее эквивалентов. Пункт 1. Способ хранения с двойным журналированием для хранения данных на носителе данных, отличающийся тем, что данные сохраняются от начального и конечного местоположений носителя данных к центральной части. 2. Способ хранения с двойным журналированием по п.1, в котором, когда на носителе данных хранятся два типа данных, вид и характеристики которых различаются, два типа данных сохраняются отдельно как предварительное журналирование и заднее журналирование, соответственно. 3. Способ хранения двойного журналирования по п.2, в котором, когда переднее журналирование и заднее журналирование встречаются друг с другом в центральном месте, данные снова сохраняются из начального местоположения и конечного местоположения, соответственно. 4. Способ хранения двойного журнала по п.2, отличающийся тем, что в случае, если головка передней цапфы и головка задней цапфы встречаются друг с другом, образуя центральное место в первый раз, а затем формируют центральное место для во второй или более раз центральная локация перемещается к ведению журнала другой стороны, когда глава передней ведения журнала или глава тыловой ведения журнала снова прибывает в центральную локацию. 5. Метод хранения с двойным журналированием для вставки данных на носитель данных, включающий следующие этапы: , когда запрашивается вставка данных на носитель данных, выполнение сборки мусора, если места для хранения недостаточно, тем самым перемещая данные и выполняя операцию стирания; и проверка того, достаточно ли места на носителе данных после того, как сохранение данных завершено, тем самым обеспечивая место для хранения следующих вставленных данных. 6. Способ хранения данных на носителе данных, включающий этапы: разделения данных на первые данные и вторые данные; и , сохраняя одни из первых данных и вторых данных от начального местоположения носителя данных и сохраняя другие от конечного местоположения носителя данных по направлению к начальному местоположению. 7. Способ по п.6, дополнительно , включающий этап: , в случае, если первые данные и вторые данные сохраняются и встречаются друг с другом в центральном местоположении, снова сохраняя соответствующие данные из начального местоположения и конечного местоположения , соответственно. 8. Способ по п.7, дополнительно , содержащий этап: , когда центральное местоположение формируется в первый раз, а затем формируется в последующий раз, перемещая центральное местоположение в направлении продвижения данных, поступающих первыми в центральное местоположение. 9. Способ по п.8, отличающийся тем, что количество стираний носителя данных уменьшают посредством упомянутого перемещения центрального местоположения в каждый последующий момент времени. 10. Способ по п.6, в котором первые данные представляют собой метаданные, а вторые данные представляют собой данные файла. 11. Устройство флэш-памяти, содержащее: процессор для генерации команды чтения/записи для чтения/записи данных из/в определенный адрес; флэш-память для обеспечения места для хранения данных; и контроллер памяти для управления данными, которые должны быть сохранены во флэш-памяти, от начала и местоположений области хранения данных к центральной части. 12. Многораздельное устройство флэш-памяти , содержащее: многораздельную память; множество разделов, обеспеченных несколькими разделами памяти, в которых хранящиеся данные независимо считываются, записываются или стираются; насос заряда для обеспечения множества уровней напряжения, необходимых для считывания, записи и стирания данных; и множество усилителей первого считывания, сконфигурированных для операции считывания, при этом операция считывания выполняется одновременно для соответствующих разделов; множество вторых усилителей считывания, включая по меньшей мере один усилитель считывания, сконфигурированный для операций стирания и записи, при этом операции стирания и записи выполняются одновременно для соответствующих разделов, при этом данные сохраняются в соответствующих разделах из начального и конечного местоположений пространств хранения соответствующих перегородок к соответствующим центральным частям. 13. Многораздельное устройство флэш-памяти по п.12, в котором в случае, если данные, характеристики которых отличаются, хранятся на носителе данных, данные сохраняются отдельно как переднее журналирование и заднее журналирование. 14. Устройство флэш-памяти с несколькими разделами по п.13, в котором в случае, когда переднее журналирование и заднее журналирование встречаются друг с другом в центральном местоположении, данные снова сохраняются из начального местоположения. 15. Многораздельное устройство флэш-памяти по п.13, отличающееся тем, что в случае, если головка переднего журнала и головка заднего журнала встречаются друг с другом для образования центрального местоположения в первый раз, а затем формируется центральное местоположение во второй раз или более, центральная локация перемещается к ведению журналов другой стороны, когда глава передней ведения журнала или глава тыловой ведения журналов снова прибывает в центральную локацию. 16. Многораздельное устройство флэш-памяти по п. 12, в котором данные, хранящиеся в соответствующих разделах, разделены на метаданные и данные файла, причем данные файла сохраняются из начальных местоположений соответствующих разделов, метаданные сохраняются от конечных местоположений соответствующих разделов к начальным местоположениям. 17. Мобильный терминал, использующий многораздельную память, содержащую: шину; процессор, подключенный к шине; флэш-память, подключенная к шине и доступная для процессора, при этом флэш-память разделена на множество разделов, в которых данные, хранящиеся в соответствии с соответствующими разделами, независимо считываются, записываются или стираются; множество усилителей первого считывания, сконфигурированных для первой операции, при этом первая операция выполняется одновременно для соответствующих разделов; множество вторых усилителей считывания, включая по меньшей мере один усилитель считывания, сконфигурированный для второй операции, при этом вторая операция может выполняться одновременно для соответствующих разделов, при этом данные сохраняются в соответствующих разделах из начального и конечного местоположений областей хранения соответствующих перегородки по направлению к соответствующим центральным частям. 18. Мобильный терминал по п.17, , в котором в случае, если данные, вид и характеристики которых различны, хранятся на носителе данных, данные являются различными.1035 хранится отдельно как передняя цапфа и задняя цапфа . 19. Мобильный терминал по п.18, в котором в случае, если переднее журналирование и заднее журналирование встречаются друг с другом в центральном месте, данные снова сохраняются из начального местоположения. 20. Мобильный терминал по п.18, отличающийся тем, что в случае, если головка передней цапфы и головка задней цапфы встречаются друг с другом для образования центрального положения в первый раз, а затем формируется центральное положение для последующего времени , центральное место перемещается к ведению журнала другой стороны, когда глава переднего ведения журнала или глава тылового ведения журнала снова прибывает в последующее центральное место. 21. Мобильный терминал по п.17, в котором данные, хранящиеся в соответствующих разделах, разделены на метаданные и данные файла, причем данные файла сохраняются из начальных местоположений соответствующих разделов, причем метаданные сохраняются от конечных местоположений соответствующих разделов к начальным местоположениям. 22. Мобильный терминал по п.17, в котором первая операция представляет собой операцию чтения, а вторая операция представляет собой операцию записи или стирания. 23. Способ хранения с двойным журналированием для хранения данных в памяти, разделенной на несколько разделов, причем данные считываются, записываются или стираются независимо в соответствии с соответствующими разделами, отличающийся тем, что данные сохраняются из начального и конечного местоположений областей хранения соответствующих перегородки к центральной части. 24. Способ хранения двойного журналирования по п.23, отличающийся тем, что в случае, если данные, характеристики которых различаются, хранятся на носителе данных, данные сохраняются отдельно как переднее журналирование и заднее журналирование 25. Способ хранения двойного журналирования по п.24, в котором в случае, когда переднее журналирование и заднее журналирование встречаются друг с другом в центральном местоположении, данные снова сохраняются из начального местоположения и конечного местоположения, соответственно. 26. Способ хранения двойного журнала по п.24, отличающийся тем, что в случае, если головка передней цапфы и головка задней цапфы встречаются друг с другом для образования центрального местоположения в первый раз, а затем формируется центральное место для во второй или более раз центральная локация перемещается к ведению журнала другой стороны, когда глава передней ведения журнала или глава тыловой ведения журнала снова прибывает в центральную локацию. 27. Способ хранения с двойным журналированием по п.24, в котором данные, хранящиеся в соответствующих разделах, разделены на метаданные и данные файла, причем данные файла сохраняются из начальных местоположений соответствующих разделов, метаданные сохраняются от конечных местоположений соответствующих разделов к начальным местоположениям. 28. Метод хранения с двойным журналированием для хранения данных в памяти, разделенной на несколько разделов, в случае, если данные вставляются в соответствующие разделы флэш-памяти, при котором данные считываются, записываются или стираются независимо в соответствии с соответствующими разделами, метод хранения двойного журналирования, включающий этапы: , когда запрашивается вставка данных в соответствующие разделы, носитель данных выполняет сборку мусора, если места для хранения недостаточно, тем самым перемещая данные и выполняя операцию стирания; и проверка наличия достаточного места на носителе данных после завершения сохранения данных, тем самым обеспечивая место для хранения следующих вставленных данных. Post Navigation Previous Post Фильтр для стиральной и посудомоечной машины: Фильтры для стиральных и посудомоечных машин, купить фильтры АКВАФОР Next Post Почему в кране слабый напор горячей воды: как увеличить давление в водопроводе You may also like Updated on 23.09.202104.12.1975 Влажность воздуха чем измеряется: Страница не найдена — Тион Updated on 11.02.202302.05.2023 Прихожие в коридор дизайн фото в квартире: Журнал о дизайне интерьеров и ремонте Идеи вашего дома — IVD.ru Updated on 20.05.202118.07.2021 Как из пластиковой бутылки сделать умывальник: Как сделать умывальник из бутылки? Updated on 29.09.202202.01.2000 Как включить тепло в кондиционере: Как включить кондиционер (сплит-систему) на тепло / обогрев? Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website Рубрики Дом Пошаговый Разное Ремонт Руками Совет Советы 2024 © Все права защищены. Информация на сайте не является публичной офертой и несет только справочный характер, определяемой статьей 437 ГК РФ \| www.hammer-shop.ru ©

Название изобретения

Аннотация

Настоящее изобретение обеспечивает способ хранения с двойным журналированием и его носитель данных, в котором данные сохраняются в направлении центральной части области хранения носителя данных от начального и конечного местоположений, когда флэш-память или подобное используется в качестве хранилища. среда для хранения/управления/обработки данных. Одни данные сохраняются от начального местоположения носителя данных на основе способа ведения журнала, а другие данные сохраняются от конечного местоположения носителя данных по направлению к начальному местоположению.

Полный текст

СПОСОБ ХРАНЕНИЯ С ДВОЙНЫМ ЖУРНАЛИРОВАНИЕМ И НОСИТЕЛЬ ДЛЯ НЕГО
Область техники
Настоящее изобретение относится к способу хранения с двойным журналированием и его носителю данных, в котором данные хранятся в направлении центральной части области хранения носителя данных от начала и конца места, когда флэш-память или подобное используется в качестве носителя для хранения/управления/обработки данных.

Предшествующий уровень техники
В последние годы, по мере быстрого развития информационного общества и мобильных вычислительных технологий, были разработаны персональные цифровые помощники (PDA), карманные персональные компьютеры (HPC), сотовые телефоны, электронные книги и т.п. Кроме того, для хранения данных широко используются многие флэш-памяти, поскольку их очень удобно носить с собой, они имеют быстрое время доступа и низкое энергопотребление,
Флэш-память имеет характеристики, отличные от обычной оперативной памяти (ОЗУ). Флэш-память может быть энергонезависимой и более надежной, чем жесткий диск. Кроме того, флэш-память может работать с низким энергопотреблением и имеет такое же быстрое время доступа, как и оперативная память. Кроме того, флэш-память можно адаптировать к портативным устройствам из-за ее небольшого размера.
Однако флэш-память в пять-десять раз дороже жесткого диска и имеет тот недостаток, что необходимо выполнить операцию очистки, чтобы записать новые данные в пространство, где данные уже существовали.

Например, в то время как флэш-память 28F64 0J3A, разработанная корпорацией Intel, имеет высокую скорость чтения от 100 до 150 нс, что аналогично ОЗУ, ее скорость записи и скорость стирания относительно низкие. Запись данных занимает 218 Дж/с при использовании 32-байтового буфера, а время записи единицы стираемого блока составляет 0,8 с на блок.
Кроме того, размер стираемого блока, который можно стереть за один раз, постоянно составляет 128 Кбайт. Флэш-память может выполнять

операций стирания/записи 100 000 раз при комнатной температуре. Такое пространство флэш-памяти, которое может быть стерто за один раз, называется «стирающим блоком» или *сегментом».
Флэш-память можно разделить на тип NOR, тип NAND и тип AND в соответствии со структурой ячеек. Как правило, широко используется флэш-память NOR или NAND. Флэш-память NOR имеет высокую скорость чтения с произвольным доступом и простоту доступа на бит. Следовательно, флэш-память NOR напрямую связана с адресным пространством памяти и в основном используется для хранения кодов, выполняемых ЦП. Между тем, флэш-память NAND имеет относительно медленное время произвольного доступа, поэтому она в основном используется для одновременного хранения относительно больших данных, таких как музыкальные файлы или файлы изображений.
Обычные файловые системы, использующие эти флэш-памяти, раскрыты в патенте США No. № 5,404,485, озаглавленной «Система флэш-памяти», и в статье «Файловая система на основе флэш-памяти», стр. 155-164, опубликованной на конференции USENIX в 1995 г. ), в котором файловая система с логарифмической структурой применяется к флэш-памяти. Файловая система с журнальной структурой раскрыта в патенте США No. № 6f128,630, озаглавленный «Освобождение пространства журнала для систем хранения с логической структурой», и патент США. № 5 530 850, озаглавленный «Массив библиотек для хранения данных с файловой системой с лог-структурой, которая позволяет одновременную запись и сборку мусора».
Когда файловая система настроена на жестком диске и данные сохраняются, в файловой системе с журнальной структурой используется метод журналирования. Соответственно, файловая система с журнальной структурой имеет то преимущество, что версии предыдущих данных и новые измененные данные могут храниться в формате журнала. Далее ошибочные данные могут быть восстановлены до предыдущих данных.
JFFS настраивает файловую систему флэш-памяти с использованием файловой системы с логической структурой и последовательно сохраняет.
JFFS была разработана компанией Axis Communications (http://developer.axis.com/software/jf fs/) U.8. А и

JFFS2 был разработан RedHat (http://sources.redhat.com/jffs2) в США в соответствии с публичными лицензиями GNU (GPL) Фонда свободного программного обеспечения (FSF).
РИС. 1 представляет собой примерное представление способа хранения JFFS2, который конфигурирует файловую систему флэш-памяти.
На фиг. 1 показан один пример сохранения данных во флэш-памяти в JFFS. В случае наличия структуры каталогов в определенной файловой системе, например, EXT2 в Linux, запись каталога (запись Dir 1) сохраняется для того, чтобы содержать общую характеристику одного каталога, как показано на фиг. 1 (а) . Здесь сохраненная информация представляет собой тип узла каталога, общую длину узла, проверку циклическим избыточным кодом (CRC) заголовка, номер родительского индекса, значение версии, CRC узла, CRC имени, имя каталога и т. д.
. Как показано на фиг.1, индексный дескриптор каталога (инодный дескриптор каталога 1) сохраняется после элемента каталога (элемент каталога 1). Информация, хранящаяся в индексном узле каталога (инодный дескриптор каталога 1), включает тип узла, общую длину, различные виды CRC, значение версии, идентификатор пользователя, идентификатор группы, время создания, время доступа, время изменения и т. д.
Запись каталога и индексный дескриптор каталога являются дополнительной информацией, используемой только в файловой системе, а не информацией, которая видна пользователю. Они называются «метаданные». Таким же образом, когда файл, содержащийся в каталоге, сохраняется, запись файла (запись файла 1) и индексный дескриптор файла (файл 1.inode) сохраняются последовательно.
: Каталог и файл считаются в файловой системе одного формата. Однако, хотя в каталоге нет фактических данных, данные файла (данные файла 1) хранятся после индексного дескриптора файла (узел файла 1).
Таким образом, JFFS использует метод ведения журнала каталога и файла флэш-памяти. Как показано на фиг. 1(b), если индекс каталога (инод Dir 1) и индекс файла (инод File 1) изменяются и обновляются новыми значениями, исходные метаданные изменяются в недопустимое состояние, а новые данные последовательно сохраняются в хранилище.

мест.
В настоящее время недопустимое состояние указывает только на то, что данные являются ненужными, а не на фактическое удаление данных. Значения версии новых данных увеличиваются на одну ступень. Поэтому, если в новых данных возникает проблема, данные можно легко восстановить только при наличии данных предыдущей версии.
Таким образом, при многократном обновлении каталога и файла и сохранении новых данных объем флэш-памяти достигает предела. Таким образом, данные, хранящиеся во флэш-памяти, должны быть . стерты, чтобы освободить место для хранения. Поскольку данные должны быть стерты только блоком стирания из-за характеристик флэш-памяти, действительные данные (запись Dir 1) перемещаются, как показано на фиг. 1 (с). Затем, если блок стирания заполнен недействительными пробелами, выполняется операция очистки для стирания одного блока стирания, как показано на фиг. 1(г). 9сборка мусора (GC)». Другими словами, когда необходимо обезопасить новое место для хранения из-за нехватки места для хранения, «мусор C6HTectX6ri~» выполняется путем сбора недопустимых пространств и очистки блока стирания с помощью блок стирания. Кроме того, пространство, в котором могут храниться новые данные, созданные в результате операции очистки, называется «свободным пространством». За счет обеспечения большого свободного пространства данные могут храниться и дальше.
Если в качестве носителя данных используется жесткий диск, данные могут храниться аналогичным образом. Однако в случае жесткого диска недействительные данные не перемещаются, и недействительный блок, имеющий размер блока стирания, не создается для защиты пространства для хранения.
Однако, чтобы получить быстрый доступ к файлу на жестком диске, несколько частей одного и того же файла собираются и перемещаются в физически соседнее место. Поскольку жесткий диск не должен выполнять операцию очистки отдельно, данные сохраняются напрямую, если пространство, где хранятся новые данные, находится в недопустимом состоянии.
Если используется метод хранения JFFS, расположение записи и индексного дескриптора сложно смешиваются с данными файла. Поэтому при настройке файловой системы путем подключения и монтирования флэш-памяти и операционной системы (ОС) необходимо прочитать все пространство флэш-памяти и найти метаданные, чтобы настроить древовидную структуру. структура каталогов.
Та же проблема возникает, когда файловая система с журнальной структурой или журналируемая файловая система настроена с использованием жесткого диска в качестве носителя данных вместо флэш-памяти. Другими словами, хотя данные не нужно перемещать, чтобы собрать блок стирания, как в случае с флэш-памятью, скорость доступа становится в 40-50 раз ниже, чем у . флэш-память, потому что метаданные перемешаны с данными файла и разбросаны по всему пространству. Кроме того, требуется много времени для настройки файловой системы путем считывания всего диска, емкость которого может превышать гигабайты.
Жесткий диск в основном использует файловую систему с журнальной структурой или журнальную файловую систему для хранения и воспроизведения мультимедийных данных большого размера. Однако полезность мультимедийной файловой системы ухудшается, если данные не передаются с постоянной скоростью в течение заданного времени из-за смешения метаданных.
Раскрытие изобретения
Соответственно, настоящее изобретение направлено на способ хранения двойного журналирования, который по существу устраняет одну или несколько проблем, связанных с ограничениями и недостатками предшествующего уровня техники.
Цель настоящего изобретения состоит в том, чтобы предоставить способ хранения двойного журналирования, в котором данные делятся на метаданные и общие данные файла. Файловые данные сохраняются в начальном местоположении носителя данных, а метаданные сохраняются в конечном местоположении носителя данных.
Кроме того, в способе хранения с двойным журналированием

настоящего изобретения метаданные сохраняются на носителе
хранения от начального местоположения к задней части, а данные файла
сохраняются от конечного местоположения к передней
часть. *
Здесь метод хранения двойного журналирования может быть применен к другим данным и другим данным первого и второго типов/характеристик в дополнение к метаданным и данным файла.
Данные одного типа сохраняются с начальных позиций соответствующих разделов на устройстве флэш-памяти, а данные разных типов сохраняются с конечных позиций по направлению к передней части.
Данные, сохраненные в начальных местоположениях, будут удалены. будут называться «данными фронтального журнала*, а данные, хранящиеся в конечных точках, будут называться данными журналирования износа» —
Место, в котором происходит сохранение, будет называться «головой», а место, где операция стирания выполняется в задней части журналирования, будет называться «хвост». Другими словами, существуют начало и конец передних данных журналирования и начало и конец задних данных журналирования. Кроме того, из-за увеличения головок с обеих сторон передней и задней частей передняя и задняя части соприкасаются друг с другом. Здесь место, где передняя и задняя части встречаются друг с другом, будет называться «центральным местоположением».
Если данные, подлежащие сохранению, попадают в файловую систему соответствующих разделов устройства флэш-памяти, на носителе данных требуется место для физического хранения данных и место для хранения метаданных, таких как запись файла и индексный дескриптор, которые необходимо для создания файла data.
В этом случае данные файла и метаданные могут быть сохранены в переднем и заднем журналах соответственно. Другими словами, данные файла и метаданные соответственно сохраняются в передней части и задней части носителя данных, и наоборот.

В соответствии со способом хранения с двойным журналированием по настоящему изобретению, когда предполагается хранить произвольные данные на носителе данных, операция сохранения выполняется после определения того, в какой части будут храниться данные. В случае обновления данных предыдущие данные становятся недействительными, а новые данные сохраняются в местоположении головы. В случае удаления данных аннулирование помечается только для данных.
Если сохранение и обновление повторяются таким образом, переднее и заднее журналирование встречаются друг с другом, так что определяется центральное положение — в случае, если и передняя часть, и задняя часть возвращаются в исходное положение, а данные продолжают быть обработаны, один из них прибывает первым в центральную локацию. В это время и в последующие моменты времени можно определить, что журналирование сначала поступает в центральный пункт C, который должен хранить большой объем данных. Следовательно, центральный пункт C перемещается к другой стороне, чтобы увеличить место для ведения журнала с большим объемом данных.
В случае флэш-памяти целью метода журналирования является правильное назначение количества стираний по отношению к стираемому блоку. Если центральное расположение перемещается, журналирование с большим объемом данных увеличивается. В результате можно правильно назначить количество раз стирания по отношению к передней и задней частям.
Кроме того, устройство флэш-памяти в соответствии с настоящим изобретением включает в себя процессор для генерации команд чтения и записи для чтения/записи данных из/в определенный адрес ОЗУ, флэш-память для предоставления пространства для хранения данных и контроллер памяти. для управления данными, которые должны быть сохранены в памяти, с использованием описанного здесь способа хранения с двойным журналированием.
Кроме того, в соответствии со способом хранения с двойным журналированием по настоящему изобретению устройство флэш-памяти, допускающее операцию чтения во время операции

записи, включает в себя множество разделов. Соответствующие разделы могут выполнять операции чтения, записи и стирания вместе с другими разделами (например, независимо). Данные, хранящиеся в соответствующих разделах флэш-памяти, делятся на метаданные и общие данные файла. Файловые данные сохраняются из начального местоположения носителя данных, то есть из соответствующих разделов. При этом метаданные сохраняются от конечного местоположения соответствующих разделов к начальному местоположению.
. Устройство флэш-памяти согласно настоящему изобретению включает в себя: многораздельную память; множество разделов, обеспечиваемых несколькими разделами памяти, в которых сохраняемые данные независимо считываются, записываются или стираются; зарядный насос для обеспечения множества уровней напряжения, необходимых для считывания, записи и стирания данных; и множество усилителей первого считывания, сконфигурированных для операции считывания, при этом операция считывания может выполняться одновременно для соответствующих разделов; множество усилителей второго считывания, включая по меньшей мере один усилитель считывания, сконфигурированный для операций стирания и записи, в котором операции стирания и записи выполняются одновременно для соответствующих разделов, и данные сохраняются в соответствующих разделах из начального и конечного местоположений областей хранения соответствующих перегородок к соответствующим центральным частям.
: Данные, хранящиеся в соответствующих разделах, сохраняются от начального и конечного местоположений пространства хранения к центральной части.
Кроме того, мобильный терминал согласно настоящему изобретению включает в себя устройство флэш-памяти с несколькими разделами, множество шин и процессор, подключенный к шинам. В это время многораздельная флэш-память подключена к шине и может быть доступна процессору.
Кроме того, мобильный терминал в соответствии с настоящим изобретением включает в себя запоминающее устройство, такое как флэш-память

или жесткий диск (HDD), множество шин и процессор, подключенный к шинам. В это время запоминающее устройство подключено к шинам и может быть доступно процессору.
Дополнительные признаки и преимущества изобретения будут изложены в последующем описании и частично станут очевидными из описания или могут быть изучены при использовании изобретения на практике. Цели и другие преимущества изобретения будут реализованы и достигнуты за счет конструкции, конкретно указанной в письменном описании и формуле изобретения, а также в прилагаемых чертежах.
Краткое описание чертежей
Прилагаемые чертежи, которые включены для обеспечения дальнейшего понимания изобретения и включены в данное описание и составляют его часть, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для пояснения принципов , изобретения.
На чертежах:
РИС. 1 представляет собой примерное представление способа сохранения в JFPS2, конфигурирующего файловую систему во флэш-память.
РИС. 2 в качестве примера показано центральное местоположение, которое определяется, когда заголовок передних данных журналирования и заголовок задних данных журналирования встречаются друг с другом в способе хранения двойного журналирования согласно варианту осуществления настоящего изобретения;
Фиг. 3 иллюстрирует в качестве примера процесс определения нового центрального местоположения в способе хранения с двойным джомалированием согласно настоящему изобретению, в котором новое центральное местоположение определяется путем перемещения центрального местоположения в сторону заднего джомалинга, когда головка заднего джумалинга прибывает первой. в центральном расположении после определения центрального местонахождения;

РИС. 4 представляет собой блок-схему, иллюстрирующую способ хранения двойного журналирования в соответствии с вариантом осуществления настоящего изобретения;
Фиг. 5 представляет собой блок-схему процесса сборки мусора (GC) как части способа хранения с двойным журналированием;
РИС. 6 представляет собой график для определения количества стираемых блоков в процессе сборки мусора (GC) способа хранения с двойным журналированием;
РИС. 7 представляет собой схематическую блок-схему флэш-памяти, применимой в способе хранения с двойным журналированием согласно варианту осуществления настоящего изобретения;
РИС. 8 — блок-схема устройства флэш-памяти согласно варианту осуществления настоящего изобретения;
Фиг. 9 иллюстрирует устройство флэш-памяти с несколькими разделами согласно варианту осуществления настоящего изобретения; и
ФИГ. 10 иллюстрирует примерный мобильный терминал, использующий устройство флэш-памяти в соответствии с настоящим изобретением.
Наилучший вариант осуществления изобретения
Ниже будут подробно описаны предпочтительные варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. *■■■>■
РИС. 2 в качестве примера показано центральное положение, которое определяется, когда заголовок передних данных журналирования и заголовок задних данных журналирования встречаются друг с другом в способе хранения двойного журналирования согласно варианту осуществления настоящего изобретения.
. На фиг. 2(a) ссылочные символы *h2* и «T1» обозначают начало и конец данных предварительного журнала соответственно. Ссылочные символы *h3″ и «T2″ обозначают начало и конец задних журнальных данных соответственно. Ссылочный символ WC» обозначает центральное расположение.
Если данные Datal попадают в файловую систему в соответствующих разделах, определяется, являются ли данные типом данных переднего или заднего журнала, и результат

затем сохраняется в головках.
Ссылаясь на ФИГ. 2(a), поскольку данные Datal являются данными начального журнала, данные Datal сохраняются из начального местоположения носителя данных.
Фиг. 2(b) иллюстрирует состояние, когда шесть данных сохранены. Четыре данных от Data1 до Data4 являются передними данными журнала, а два данных Data5 и Data6 — задними данными журнала.
Данные Data2 и Data6 удалены. В это время данные не могут быть стерты на самом деле из-за особенностей метода хранения в журнале, но представлены с недопустимыми состояниями.
РИС. 2(c) иллюстрирует состояние, когда выполняется сборка мусора (GC) из-за нехватки места для хранения на носителе данных. Другими словами, поскольку данные Datal являются допустимыми данными, данные Datal перемещаются в начало, а предыдущие данные Datal затем становятся недействительными. Если размер данных Datal и ранее признанных недействительными данных Data2 превышает размер блока стирания, операция фактически выполняется, чтобы тем самым обеспечить свободное пространство.1035 В случае флэш-памяти фактически выполняется операция стирания. Между тем, в случае диска нет необходимости отдельно выполнять операцию стирания.
Если свободное место обеспечено, хвост Tl, соответствующий конечной части переднего журналирования, перемещается в расположение данных Data3. Таким же образом, если данные Data6 становятся недействительными и стираются после того, как данные DataS становятся размером стираемого блока, хвост T2 заднего журнала также перемещается.
В этом состоянии он предназначен для хранения новых данных Data7. Несмотря на то, что данные Data7 предназначены для хранения в переднем шапке HI в качестве данных переднего журнала, места не хватает.
Поэтому, как показано на РИС. 2(d), сохраняются только данные D7-1. Здесь данные D7-1 соответствуют части, которая может быть сохранена. Затем передняя головка HI возвращается в исходное положение, а оставшиеся данные D7-2 сохраняются.

Таким образом, если передний журнал встречается с задним журналом, он возвращается в исходное положение и затем сохраняется. Место, где передняя головка HI и задняя головка h3 встречаются друг с другом, устанавливается как центральное положение C. В это время задняя головка h3 также возвращается в конечное положение и ожидает хранения. Другими словами, таким образом данные сохраняются в переднем и заднем журналах и устанавливается центральное расположение.
Когда данные продолжают храниться таким образом, одна из передних и задних головок HI и h3 поступает первой в центральное место C. В этом случае можно определить, что журналирование, прибывающее первым в центральное место C, имеет большой объем данных, которые необходимо сохранить.
Таким образом, центральная локация C перемещается в сторону другой стороны, чтобы увеличить место для журналирования, которое поступает в центральную локацию первой.
РИС. 3 в качестве примера показан процесс определения нового центрального местоположения в способе хранения с двойным журналированием согласно настоящему изобретению. На фиг. 3, после определения центрального местоположения, в случае, если головка задней цапфы прибывает первой в центральное место, новое центральное положение определяется путем перемещения центрального места в сторону передней цапфы.
Ссылаясь на фиг. 3(a), данные Данные3 и Данные5 становятся недействительными, а данные заднего журнала активно сохраняются, так что данные Данные8 и Данные9 сохраняются. Хотя он предназначен для хранения данных DatalO, места для хранения не хватает.
Другими словами, это случай, когда задняя цапфа сначала достигает центральной точки C. Здесь, поскольку задняя головка h3 не встречается с передней головкой HI, центральная позиция C перемещается к передней части до тех пор, пока достаточно данных. место для хранения существует в передней части.
. Процесс определения наличия или отсутствия достаточного количества данных в передней части выполняется в сборке мусора по фиг. 5, который будет описан позже.
Для целей этого процесса передние данные D7-1

перемещаются к передней головке HI, и центральное местоположение С также перемещается к передней части, как показано на фиг. 3(б).
В настоящее время в случае флэш-памяти единица данных, перемещающаяся к передней части, представляет собой единицу блока стирания.
Причина в том, что новые данные не могут быть сохранены до тех пор, пока не будет создано свободное пространство путем выполнения операции очистки после перемещения.
Здесь блок стирания означает единицу памяти, которую можно стереть за один раз во флэш-памяти. В общем, блок памяти составляет 128 Кбайт или 256 Кбайт. В это время, если операция очистки выполняется для блока стирания, создается свободный блок. Здесь «свободный блок» — это пространство, в котором могут храниться данные, а «свободное пространство» означает свободный блок заранее определенного размера.
После создания такого свободного места сохраняются новые данные DatalO.
Центральное местоположение C перемещается до тех пор, пока не встретится с передней головкой HI или пока в передней части не будет достаточно места для хранения данных,
Фиг. 4 представляет собой блок-схему, иллюстрирующую способ хранения двойного журналирования согласно настоящему изобретению*
. Другими словами, на фиг. 4 иллюстрирует блок-схему способов хранения с двойным журналированием, таких как описано на фиг. 2 и 3, в которых способ включает в себя процесс сохранения данных, процесс определения центрального местоположения и процесс перемещения центрального местоположения.
Ссылаясь на ФИГ. 2-4, начальные значения HI передней головки, h3 задней головки, T1 передней хвостовой части, T2 задней хвостовой части и центрального положения C в основном устанавливаются равными нулю (S101). Это начальные состояния. когда сохраняются данные переднего и заднего журналов.
Хранилище данных запрашивается в файловой системе
через буфер. Если хранилище данных запрашивается на носителе данных
в этом состоянии (S102), то проверяется, достаточно ли места для хранения, посредством сборки
(EC) мусора, которая будет описана позже со ссылкой на фиг. 5

(S103).
Если определено, что места для хранения на носителе достаточно; процесс возвращается непосредственно к блок-схеме на фиг. 4. Между тем, если определено, что места для хранения на носителе данных недостаточно, процесс возвращается к блок-схеме на фиг. 4 после того, как пространство для хранения обеспечено.
Затем проверяется, равно ли центральное местоположение С нулю (S104). Этот процесс выполняется для проверки того, определено ли центральное местоположение в первый раз. Причина в том, что процесс в начальном состоянии до определения центрального положения С отличается от процесса в состоянии после определения центрального положения С.
Другими словами, если центральное положение C определено в первый раз, необходимо проверить, встречается ли головка одной стороны с головкой другой стороны. Между тем, в случае, если центральное место C уже определено, необходимо проверить, какая голова первой встречается с центральным местоположением C.
В соответствии с результатом проверки этапа SI04, в случае, если центральное местоположение С равно нулю или не равно нулю, соответственно проверяется, являются ли данные данными предварительного журнала (S105). Затем данные сохраняются в соответствии с соответствующими случаями.
Предполагается, что центральное расположение C равно нулю, новые сохраненные данные представляют собой передние данные журналирования, то есть данные сохраняются из передней части носителя данных, а их размер равен S. h3 не выполняется, то есть если заголовок Hl+S передних данных журналирования встречается с заголовком h3 задних данных журналирования, только сохраняемый размер (h3-h2) среди размер данных S сохраняется из местоположения HI (S109).
Кроме того, в этом случае местоположение h3 определяется как центральное местоположение, как на рис. 2(d), а оставшаяся часть [S-(h3-h2)] элемента. данные сохраняются с начального местоположения фронтального ведения журнала.
Другими словами, как показано на этапе S109, центральное местоположение C больше не равно нулю, HI становится равным нулю, оставшаяся часть [S-(h3-h2)] данных «сохраняется с нуля, а HI увеличивается столько, сколько [S- (h3-h2) ] . Это соответствует содержанию, описанному на фиг. 2(с) и 2(d). Другими словами, HI в PIG; 2(d) соответствует [S-(h3-h2)1 и становится новым местом хранения.
Если сохраняемые данные представляют собой данные заднего журнала, данные сохраняются симметричным образом (например, S106, S108, S109) с приведенным выше описанием (S107).
Кроме того, на этапе S104, если центральное местоположение C не равно нулю, проверяется, являются ли сохраняемые данные первичными данными журналирования (S110) ♦
Если центральное местоположение C не равно нулю, заголовок передние данные журналирования и головка задних журнальных данных уже встретились друг с другом, так что центральное расположение было определено. Поэтому, если сохраняемые данные являются данными предварительного журнала, их необходимо проверить 9.C не удовлетворяется, то есть, если заголовок H1+S передних данных журналирования встречается с центральным местоположением C, из местоположения HI сохраняется только сохраняемый размер (C-H1) среди данных размера S (S114).
Этот шаг выполняется для обеспечения достаточного пространства, когда обнаруживается большое количество данных предварительного журнала. С помощью этого шага можно правильно назначить время сохранения во флэш-памяти.
Однако, если центральная ячейка C перемещается к задней части, действительные данные задних журнальных данных перемещаются в ячейку h3. В это время необходимо проверить, есть ли место для хранения в задней части (S115). Другими словами, проверяется, есть ли место для хранения, где может быть сохранена оставшаяся часть [S-(C-H1)] S. Это • соответствует содержанию, описанному на фиг. 3 (б). 9это место. Это можно понять по перемещению D7-1 в положение HI на фиг. 3(б). Хотя фиг. 3 иллюстрирует случай, когда центральное расположение перемещается к передней части, его принцип аналогичен описанному выше.
Между тем, если в задней части нет места для хранения, это означает, что задняя часть заполнена данными. Следовательно, центральное расположение перемещается к задней части так же, как и к хранимой части. Оставшаяся часть

возвращается в позицию *0″ (то есть h2 = 0) и затем сохраняется (S118).
Если сохраняемые данные представляют собой данные заднего журнала, они сохраняются симметричным образом (например, в соответствии с Sill, S112, S114-S118) с приведенным выше описанием (S113).
Если процесс сохранения данных завершен, выполняется процесс сборки мусора (GC).
РИС. 5 представлена блок-схема процесса сборки мусора (GC) как части метода хранения с двойным журналированием.
Ссылаясь на ФИГ. 5, если запрашивается хранилище данных, выполняется процесс сборки мусора (GC), чтобы проверить, есть ли свободное место для хранения данных.
: Данные, которые нужно сохранить, в данный момент существуют в буфере хранения. Если свободного места недостаточно для хранения данных, данные перемещаются с использованием метода журналирования, а операция очистки выполняется после сбора недопустимого пространства. столько, сколько блок стирания. Затем, если обеспечено минимальное пространство для новых данных, сначала выполняется процесс сохранения. До сих пор процесс первой части GC вызывался на фиг. 4 (S101-S103).
Проверяется, есть ли данные в буфере в состоянии, которое свободно. существует блок для заданного размера данных (S202). Если в буфере есть данные, то проверяют, все ли данные являются данными начального журнала (S203).
В это время свободный блок формируется после выполнения процесса очистки до блока стирания, и это означает пространство, в котором могут храниться данные. Кроме того, свободный блок заданного размера образует свободное пространство.
На этапе S203, в случае, если данные не являются передними данными журналирования, задняя часть обрабатывается таким же образом, как и передняя часть (S204). Наоборот, в случае, если данные являются данными начального журнала, проверяется, достаточно ли

свободного места (S205).
: Если свободного места достаточно, процесс сборки мусора (GC) завершается. Наоборот, если свободного места недостаточно, действительное пространство перемещается от переднего хвоста T1 к переднему концу HI. После этого недопустимое пространство закрепляется в блоке стирания и затем стирается (S206).
Между тем, после сохранения вставленных данных процесс GC снова вызывается, чтобы обеспечить достаточное пространство в памяти. В это время количество блоков стирания, подлежащих очистке, определяется с использованием графа решений на фиг. 6. Это выполняется, когда в буфере памяти нет данных для сохранения.
В этом состоянии, как показано на РИС. 6, если N2 или более свободных блоков защищены в графе решений, операция очистки больше не выполняется для блока стирания. Значение «N2» обычно устанавливается равным примерно 10% от всего объема памяти. В случае, если количество текущих свободных блоков находится между Ni и N2, предварительно определенное количество стираемых блоков
очищается, чтобы максимально защитить N2 или более свободных блоков
*
(S207, S2Q8, S210 и S211).
В настоящее время значение Ni означает пороговое значение, при котором свободный блок исчерпан и может быть установлен на 2 или 3 в соответствии с его настройкой. Другими словами, в случае, если в текущей системе остаются только два или три свободных блока, система предпочтительно перемещает действительные данные в другой свободный блок среди блоков стирания, в которых смешаны недействительные данные и действительные данные. Соответственно, если блок стирания становится недействительным блоком, свободное пространство обеспечивается за счет выполнения процесса очистки.
: Кроме того, значение N2 устанавливается равным примерно 10% от общего количества стираемых блоков во всей флэш-памяти.
Поскольку время, затрачиваемое на очистку стираемых блоков памяти Elash, в 2–10 раз больше, чем время сохранения данных, и в 100–1000 раз больше, чем время чтения данных, процесс очистки выполняется часто, что приводит к проблеме, которая система становится медленной в целом.

Соответственно, когда место на флеш-памяти считается достаточным, процесс очистки не проводится. Степень, в которой свободного места во флэш-памяти считается достаточным, обычно составляет около 10%. На этапе S207, если количество текущих свободных блоков равно или меньше, чем Na, блок стирания предпочтительнее защищен по сравнению со всеми операциями. Если количество блоков свободного стирания равно или меньше Ni даже после операции стирания, это означает, что места для хранения больше нет.
Кроме того, на этапе S210, если количество текущих свободных блоков равно или меньше N2/, недопустимое пространство закрепляется в блоке стирания и затем очищается (S210, S211).
Причина, по которой достаточное свободное пространство не обеспечивается начальной сборкой мусора (GC), заключается в том, что время ожидания становится большим, чтобы обеспечить достаточное свободное пространство при получении запроса на хранилище данных, а операция очистки требует более длительный период времени, чем операция чтения или записи.
Кроме того, в случае получения ■ запроса на операции чтения и записи во время выполнения операции очистки, большинство флэш-памяти могут приостановить операцию очистки и выполнить высокоприоритетные операции. Поэтому эту функцию можно использовать.
Несмотря на то, что описанный способ хранения с двойным журналированием согласно настоящему изобретению со ссылкой на фиг. 2-6 применим к различным носителям данных, примерный носитель флэш-памяти, применимый к методу хранения с двойным журналированием, будет описан ниже,
Фиг. 7 представляет собой схематическую блок-схему флэш-памяти, применимой в способе хранения с двойным журналированием согласно варианту осуществления настоящего изобретения.
Ссылаясь на ФИГ. 7, устройство флэш-памяти в соответствии с настоящим изобретением включает в себя процессор 10 для генерации команд чтения и записи для чтения/записи данных из/в определенный адрес RAH 16, флэш-память 12 для

, обеспечивающую пространство для хранения данных, и контроллер 14 памяти для управления данными, которые должны быть сохранены в памяти 13, в соответствии со способом хранения с двойным журналированием по настоящему изобретению.
Фиг. 8 представляет собой блок-схему устройства флэш-памяти согласно варианту осуществления настоящего изобретения. В этом случае данные, хранящиеся в памяти 110 устройства флэш-памяти, сохраняются в соответствии со способом хранения с двойным журналированием, как описано на фиг. 2-6.
На фиг. 8, устройство 100 флэш-памяти согласно варианту осуществления настоящего изобретения включает в себя память 110 для хранения данных, X-декодер 160, Y-селектор 170 и Y-декодер 180. X-декодер 160 и Y-декодер 160. декодер 180 присваивает адреса строкам и столбцам памяти.
Кроме того, пользовательский интерфейс 120 управляет устройством флэш-памяти 100. Пользовательский интерфейс 120 подключен к процессору для управления доступом к памяти 110, а регистр 130 состояния хранит состояние памяти 110 (например, состояние записи). , состояние чтения или состояние стирания.). Процессор получает состояние флэш-памяти из пользовательского интерфейса 120,
. Кроме того, усилители 140 считывания подключены к памяти 110 для усиления сигналов для операции чтения или записи из или в память 110. Например, в случае наличия колонки с шестнадцатью входами/выходами, шестнадцать усилителей 140 считывания используются для шестнадцати входов/выходов один за другим.
Кроме того, флэш-память 100 дополнительно включает в себя насос 150 заряда. Насос 150 заряда используется для обеспечения уровней напряжения, необходимых для операций записи, чтения и стирания памяти 110.
Устройство флэш-памяти по настоящему изобретению сконфигурировано с одно подмножество памяти и выполняет операцию чтения или записи одним блоком. Соответственно, флэш-память имеет недостаток, заключающийся в том, что пользователь не может записывать данные в блок одновременно со стиранием или чтением другого блока памяти.

Однако одновременная работа требуется в нескольких прикладных технологиях, ограниченных временем стирания (обычно от 250 до 500 мс) блока флэш-памяти. Например, мобильный телефон напрямую выполняет коды из флэш-памяти. Его преимущество состоит в том, что блок памяти, разделенный для использования пространства для хранения данных, может быть стерт.
В данном документе устройство флэш-памяти, способное решить проблему и применимое к способу хранения с двойным журналированием по настоящему изобретению, будет описано ниже со ссылкой на фиг. 9.
РИС. 9 иллюстрирует многораздельное устройство флэш-памяти согласно варианту осуществления настоящего изобретения.
На фиг. 9, разделы A 210, B 216, C 225, D 220, E 230,.., n-1 235, n 240.
Каждый из разделов снабжен блоком, который физически разделен в устройстве флэш-памяти. В одном варианте осуществления каждый из разделов предоставляется на сложном физическом уровне. Соответствующие разделы 210, 216, 220, 225, 230, 235 и 240 связаны как с X-декодером*, так и с Y-декодером.
Каждый из Y-селекторов соединен с Y-декодером 2 90 для управления ими. В другом варианте осуществления внутри системы может существовать множество Y-декодеров 290.
Декодер X и декодер Y позволяют выбирать определенную область во флэш-памяти с целью доступа, включая операции чтения, записи и стирания. Через множество селекторов X и множество селекторов Y можно выполнять доступ к одному или более подразделам флэш-памяти.
Например, операция записи данных в раздел B и операция чтения данных из раздела C выполняются одновременно во время стирания раздела A. Каждый из разделов может включать один или несколько блоков, которые можно стирать по отдельности. Соответственно, например, можно записывать данные в память раздела А, в то время как блок памяти

раздел B стирается.
Пользователь может управлять доступом к флэш-памяти 200 через пользовательский интерфейс 250. В одном варианте осуществления пользовательский интерфейс 250 может быть частью самой флэш-памяти. В другом варианте осуществления пользовательский интерфейс 250 может быть расположен на отдельной микросхеме. Интерфейс включает в себя множество конечных автоматов для управления соответствующими параллельными операциями записи.
Соответственно, в случае выполнения двух параллельных операций записи (например, операции записи данных в блок данных при обновлении кодов) предоставляются два конечных автомата. Если выполняются три параллельные операции записи, предоставляются три конечных автомата.
. Регистры 260 состояния подключены к пользовательскому интерфейсу 250. Регистры 260 состояния указывают состояние каждого раздела. В одном варианте осуществления, если имеется* n разделов, предоставляется n регистров состояния 260. Состояние каждого раздела может быть любым из следующих: «бездействует», «читается», «записывается» и «стирается».
Кроме того, усилители 270 считывания подключены к пользовательскому интерфейсу 250. Усилители считывания используются для операций чтения, записи и стирания.
В одном варианте осуществления количество усилителей 270 считывания определяется следующим образом. Другими словами, в 16-разрядной флэш-памяти необходимо шестнадцать усилителей 270 считывания для соответствующих выполняемых параллельных операций. Например, в случае, если первый раздел считывается во время записи второго раздела, необходимы тридцать два усилителя 270 считывания.
Кроме того, в случае параллельного считывания двух разделов для операции чтения необходимы тридцать два усилителя 270 считывания. Количество усилителей 2 70 считывания является коэффициентом произведения ширины выходного столбца (X) флэш-памяти и количества (Y) выполняемых параллельных операций.
В одном варианте осуществления в случае трехраздельной флэш-памяти

первый, второй и третий разделы можно читать, записывать и стирать соответственно. В этом случае используются усилители чувствительности 3X. Усилители 270 считывания, используемые для операции стирания, используют очень малую долю общего времени стирания.
Аналогичным образом усилители 270 считывания, используемые для операции записи, используют низкий коэффициент общего времени записи. Соответственно, в одном варианте осуществления один усилитель 270 считывания используется как для соответственно выполняемых параллельных операций записи, так и для соответственно выполняемых параллельных операций стирания. 9.
Далее в схему включены зарядовые насосы 280. Насосы 280 заряда используются для регулировки уровней напряжения для операций чтения, записи и стирания. В одном варианте осуществления уровень напряжения, необходимый для операции стирания, составляет примерно -10 вольт.
В одном варианте осуществления уровень напряжения, необходимый для операций чтения и записи, составляет около 7 вольт. В одном варианте осуществления используется один насос 280 подпитки, имеющий множество подводящих линий, чтобы обеспечить параллельный доступ к перегородкам.
В другом варианте осуществления можно использовать несколько отдельных насосов заряда 280 для обеспечения уровня напряжения, необходимого для одновременного доступа к различным разделам.
Насосы заряда 280 подключены к селекторам Y соответствующих разделов, чтобы увеличить уровень напряжения до уровней, адаптируемых для операций чтения, записи и стирания.
Если флэш-память разделена на несколько разделов

, соответствующие разделы могут независимо выполнять операции чтения, записи и стирания. Соответственно, данные также хранятся независимо в соответствующих разделах.
В настоящее время настоящее изобретение отличается тем, что данные хранятся в соответствующих разделах на основе метода хранения с двойным журналированием, описанного выше со ссылкой на фиг. от 2 до 6,
Описанный выше способ хранения с двойным журналированием и устройство флэш-памяти, к которому применяется способ хранения, могут использоваться для различных целей. 2-6, и устройство флэш-памяти с несколькими разделами по фиг. 9 будут описаны ниже.
Здесь количество разделов многораздельного устройства флэш-памяти зависит от функции флэш-памяти. ИНЖИР. 10 иллюстрирует примерный мобильный терминал, использующий устройство флэш-памяти в соответствии с настоящим изобретением.
Примеры использования устройства флэш-памяти с тремя разделами: разделы могут использоваться для хранения данных; (2) разделы могут использоваться для хранения кодов, которые выполняются устройством, содержащимся в устройстве флэш-памяти; и (3) перегородки могут использоваться для обновления кодов.
Например, в случае изменения кодов в результате обновления, новый код записывается в третий раздел одновременно с выполнением исходного кода, хранящегося во втором разделе.
: Если новый код написан и проверен, для кода используется третий раздел. Соответственно, возможно бесшовное обновление флеш-памяти.
В другом варианте трехраздельного устройства флэш-памяти код выполняется из первого раздела, а обновление данных выполняется во втором разделе. Поскольку

является результатом выполнения кода, может быть достигнуто бесшовное обновление данных.
РИС. 10 иллюстрирует пример мобильного терминала, использующего устройство флэш-памяти по настоящему изобретению.
Ссылаясь на фиг. 10, мобильный терминал 410 включает в себя устройство 430 флэш-памяти согласно варианту осуществления настоящего изобретения.
Хотя устройство 430 флэш-памяти нарисовано в мобильном терминале 410, следует понимать, что устройство 430 флэш-памяти обычно устанавливается в гнезде корпуса мобильного терминала.
Кроме того, мобильный терминал включает в себя различные шины и процессор, подключенный к шинам. Устройство 430 флэш-памяти по настоящему изобретению подключено к шинам, и процессор может получить доступ к устройству 430 флэш-памяти.1035 Мобильный терминал 410 работает и выполняет код, и. выполняется раздел 460, включая текущий активированный код.
Использование этих кодов хорошо известно* в данной области. Другой раздел 450 содержит набор номера или аудиоданные. Например, мобильный терминал 410 может содержать директорию набора номера или аналогичные данные в разделе 450 данных.
Третий раздел 470 получает новый код 440 извне. Например, третий раздел можно обновлять удаленно. Соответственно, пока мобильный терминал работает, новый код 440 может быть записан в раздел 470 нового кода, а раздел 450 данных может использоваться для воспроизведения данных набора номера. В то же время код, хранящийся в разделе 460, может выполняться.
Таким образом, мобильный терминал разрешает обновление бесшовного кода мобильного телефона, одновременное обновление и использование мобильного терминала. Аналогичным образом могут быть реализованы и другие области приложения, такие как бесшовное обновление кода.
Кроме того, настоящее изобретение характеризуется в

тем, что данные могут храниться в соответствующих разделах с помощью метода хранения с двойным журналированием, описанного и показанного на прилагаемых чертежах.
Промышленное применение
В соответствии со способом хранения с двойным журналированием согласно варианту осуществления настоящего изобретения данные, хранящиеся на носителе данных, таком как флэш-память, делятся на метаданные и общие данные файла, а данные файла сохраняются из начальных местоположений. носителя данных, то есть соответствующих разделов. Метаданные сохраняются от конечных местоположений соответствующих разделов к начальным расположениям.
В случае использования метода хранения двойного журналирования в соответствии с вариантами осуществления настоящего изобретения данные того же типа сохраняются в заданной области. Следовательно, может быть получено быстрое время доступа к данным, и время стирания флэш-памяти может быть правильно назначено пространству флэш-памяти.
Кроме того, согласно способу хранения с двойным журналированием по настоящему изобретению, в случае возникновения ошибки данных из-за ошибки питания, легко восстановить данные до предыдущей версии, тем самым обеспечив надежность данных.
Хотя настоящее изобретение было описано и проиллюстрировано со ссылкой на его предпочтительные варианты осуществления, специалистам в данной области техники будет очевидно, что в него могут быть внесены различные модификации и изменения без отклонения от сущности и объема изобретения. Таким образом, предполагается, что настоящее изобретение охватывает модификации и вариации этого изобретения, которые входят в объем прилагаемой формулы изобретения и ее эквивалентов.

Пункт
1. Способ хранения с двойным журналированием для хранения данных на носителе данных, отличающийся тем, что данные сохраняются от начального и конечного местоположений носителя данных к центральной части.
2. Способ хранения с двойным журналированием по п.1, в котором, когда на носителе данных хранятся два типа данных, вид и характеристики которых различаются, два типа данных сохраняются отдельно как предварительное журналирование и заднее журналирование, соответственно.
3. Способ хранения двойного журналирования по п.2, в котором, когда переднее журналирование и заднее журналирование встречаются друг с другом в центральном месте, данные снова сохраняются из начального местоположения и конечного местоположения, соответственно.
4. Способ хранения двойного журнала по п.2, отличающийся тем, что в случае, если головка передней цапфы и головка задней цапфы встречаются друг с другом, образуя центральное место в первый раз, а затем формируют центральное место для во второй или более раз центральная локация перемещается к ведению журнала другой стороны, когда глава передней ведения журнала или глава тыловой ведения журнала снова прибывает в центральную локацию.
5. Метод хранения с двойным журналированием для вставки данных на носитель данных, включающий следующие этапы:
, когда запрашивается вставка данных на носитель данных, выполнение сборки мусора, если места для хранения недостаточно, тем самым перемещая данные и выполняя операцию стирания; и
проверка того, достаточно ли места на носителе данных после того, как сохранение данных завершено, тем самым обеспечивая место для хранения следующих вставленных данных.

6. Способ хранения данных на носителе данных,
включающий этапы:
разделения данных на первые данные и вторые данные; и
, сохраняя одни из первых данных и вторых данных от начального местоположения носителя данных и сохраняя другие от конечного местоположения носителя данных по направлению к начальному местоположению.
7. Способ по п.6, дополнительно
, включающий этап:
, в случае, если первые данные и вторые данные сохраняются и встречаются друг с другом в центральном местоположении, снова сохраняя соответствующие данные из начального местоположения и конечного местоположения , соответственно.
8. Способ по п.7, дополнительно
, содержащий этап:
, когда центральное местоположение формируется в первый раз, а затем формируется в последующий раз, перемещая центральное местоположение в направлении продвижения данных, поступающих первыми в центральное местоположение.
9. Способ по п.8, отличающийся тем, что количество стираний носителя данных уменьшают посредством упомянутого перемещения центрального местоположения в каждый последующий момент времени.
10. Способ по п.6, в котором первые данные представляют собой метаданные, а вторые данные представляют собой данные файла.
11. Устройство флэш-памяти, содержащее:
процессор для генерации команды чтения/записи для чтения/записи данных из/в определенный адрес;
флэш-память для обеспечения места для хранения данных; и контроллер памяти для управления данными, которые должны быть сохранены во флэш-памяти, от начала и местоположений области хранения данных

к центральной части.
12. Многораздельное устройство флэш-памяти
, содержащее:
многораздельную память;
множество разделов, обеспеченных несколькими разделами памяти, в которых хранящиеся данные независимо считываются, записываются или стираются;
насос заряда для обеспечения множества уровней напряжения, необходимых для считывания, записи и стирания данных; и
множество усилителей первого считывания, сконфигурированных для операции считывания, при этом операция считывания выполняется одновременно для соответствующих разделов;
множество вторых усилителей считывания, включая по меньшей мере один усилитель считывания, сконфигурированный для операций стирания и записи, при этом операции стирания и записи выполняются одновременно для соответствующих разделов, при этом данные сохраняются в соответствующих разделах из начального и конечного местоположений пространств хранения соответствующих перегородок к соответствующим центральным частям.
13. Многораздельное устройство флэш-памяти по п.12, в котором в случае, если данные, характеристики которых отличаются, хранятся на носителе данных, данные сохраняются отдельно как переднее журналирование и заднее журналирование.
14. Устройство флэш-памяти с несколькими разделами по п.13, в котором в случае, когда переднее журналирование и заднее журналирование встречаются друг с другом в центральном местоположении, данные снова сохраняются из начального местоположения.
15. Многораздельное устройство флэш-памяти по п.13, отличающееся тем, что в случае, если головка переднего журнала и головка заднего журнала встречаются друг с другом для образования центрального местоположения в первый раз, а затем формируется центральное местоположение во второй раз или более,

центральная локация перемещается к ведению журналов другой стороны, когда глава передней ведения журнала или глава тыловой ведения журналов снова прибывает в центральную локацию.
16. Многораздельное устройство флэш-памяти по п. 12, в котором данные, хранящиеся в соответствующих разделах, разделены на метаданные и данные файла, причем данные файла сохраняются из начальных местоположений соответствующих разделов, метаданные сохраняются от конечных местоположений соответствующих разделов к начальным местоположениям.
17. Мобильный терминал, использующий многораздельную память, содержащую:
шину;
процессор, подключенный к шине;
флэш-память, подключенная к шине и доступная для процессора, при этом флэш-память разделена на множество разделов, в которых данные, хранящиеся в соответствии с соответствующими разделами, независимо считываются, записываются или стираются;
множество усилителей первого считывания, сконфигурированных для первой операции, при этом первая операция выполняется одновременно для соответствующих разделов;
множество вторых усилителей считывания, включая по меньшей мере один усилитель считывания, сконфигурированный для второй операции, при этом вторая операция может выполняться одновременно для соответствующих разделов, при этом данные сохраняются в соответствующих разделах из начального и конечного местоположений областей хранения соответствующих перегородки по направлению к соответствующим центральным частям.
18. Мобильный терминал по п.17,
, в котором в случае, если данные, вид и характеристики которых
различны, хранятся на
носителе данных, данные являются
различными.1035 хранится отдельно как передняя цапфа и задняя цапфа
.

19. Мобильный терминал по п.18, в котором в случае, если переднее журналирование и заднее журналирование встречаются друг с другом в центральном месте, данные снова сохраняются из начального местоположения.
20. Мобильный терминал по п.18, отличающийся тем, что в случае, если головка передней цапфы и головка задней цапфы встречаются друг с другом для образования центрального положения в первый раз, а затем формируется центральное положение для последующего времени , центральное место перемещается к ведению журнала другой стороны, когда глава переднего ведения журнала или глава тылового ведения журнала снова прибывает в последующее центральное место.
21. Мобильный терминал по п.17, в котором данные, хранящиеся в соответствующих разделах, разделены на метаданные и данные файла, причем данные файла сохраняются из начальных местоположений соответствующих разделов, причем метаданные сохраняются от конечных местоположений соответствующих разделов к начальным местоположениям.
22. Мобильный терминал по п.17, в котором первая операция представляет собой операцию чтения, а вторая операция представляет собой операцию записи или стирания.
23. Способ хранения с двойным журналированием для хранения данных в памяти, разделенной на несколько разделов, причем данные считываются, записываются или стираются независимо в соответствии с соответствующими разделами, отличающийся тем, что данные сохраняются из начального и конечного местоположений областей хранения соответствующих перегородки к центральной части.
24. Способ хранения двойного журналирования по п.23, отличающийся тем, что в случае, если данные, характеристики которых различаются, хранятся на носителе данных, данные сохраняются отдельно как переднее журналирование и заднее

журналирование
25. Способ хранения двойного журналирования по п.24, в котором в случае, когда переднее журналирование и заднее журналирование встречаются друг с другом в центральном местоположении, данные снова сохраняются из начального местоположения и конечного местоположения, соответственно.
26. Способ хранения двойного журнала по п.24, отличающийся тем, что в случае, если головка передней цапфы и головка задней цапфы встречаются друг с другом для образования центрального местоположения в первый раз, а затем формируется центральное место для во второй или более раз центральная локация перемещается к ведению журнала другой стороны, когда глава передней ведения журнала или глава тыловой ведения журнала снова прибывает в центральную локацию.
27. Способ хранения с двойным журналированием по п.24, в котором данные, хранящиеся в соответствующих разделах, разделены на метаданные и данные файла, причем данные файла сохраняются из начальных местоположений соответствующих разделов, метаданные сохраняются от конечных местоположений соответствующих разделов к начальным местоположениям.
28. Метод хранения с двойным журналированием для хранения данных в памяти, разделенной на несколько разделов, в случае, если данные вставляются в соответствующие разделы флэш-памяти, при котором данные считываются, записываются или стираются независимо в соответствии с соответствующими разделами, метод хранения двойного журналирования, включающий этапы:
, когда запрашивается вставка данных в соответствующие разделы, носитель данных выполняет сборку мусора, если места для хранения недостаточно, тем самым перемещая данные и выполняя операцию стирания; и
проверка наличия достаточного места на

носителе данных после завершения сохранения данных, тем самым обеспечивая место для хранения следующих вставленных данных.
