Схема подключения водоснабжения: Схема водоснабжения частного дома

Схема водоснабжения частного дома от скважины с гидроаккумулятором: настройка и подключение

3953459

13 мин. на чтение

22.03.2022

Содержание

Подробнее о гидроаккумуляторе

Схема подключения водоснабжения от скважины

Водоснабжение от колодца

Трубы для системы водоснабжения

Особенности монтажа системы водоснабжения от скважины

Подключение скважины с кессоном

Прокладка труб

Коротко о главном

Если нет возможность подключить центральное водоснабжение, то самый лучший вариант это скважин. Они менее затратные и дают воду намного чище. Поэтому многие используют в частных домах для обеспечения дома водой именно скважины. Но любая работа, связанная с усовершенствованием дома, требует составление схемы и подключение водоснабжения от скважины с гидроаккумулятором не исключение.

Пример системы водоснабжения с гидроаккумулятором

Подробнее о гидроаккумуляторе

Гидроаккумулятор является неотъемлемой частью любого типа автономного водоснабжения. Гидроаккумулятор работает с помощью энергии генерируемой при сжатии воздуха. Конечно есть варианты с пружинами и механикой, но такие модели практически не используют для водоснабжения частного дома из скважины схема с гидроаккумулятором.

Чаще всего гидроаккумулятор представляет собой закрытую металлическую бочку, которая разделена на две части. Резиновая камера с водой и место для воздуха. К слову, воздух в этом случае окружает камеру с водой. Плюс такого гидроаккумулятор в том, что вода не касается металлических стенок гидроаккумулятор, из-за чего нет рисков появления коррозии.

Внимание! В баках, которые более чем на 100 литров установлен дополнительный клапан для того чтобы отводить воду.

В качестве материала для бочки используется качественный бутил, который никак не влияет на качество воды. Чтобы закачать в бутиловый резервуар воду используется специальное отверстие с резьбой.

Купить гидроаккумулятор можно в нашем интернет-магазине.

Гидроаккумулятор объемом 100 литров изнутри

Это не расширительный бак

Многие считают, что гидроаккумулятор – это такой особый вид расширительного бака. На самом деле это не так. Хоть внешний вид гидроаккумулятора и схож с расширителем, это две совершенно разные вещи.

В гидроаккумуляторе, как уже отмечалось, для воды используется отдельная камера внутри бака. В свою очередь расширительный бак закрытого типа разделен специальной жароустойчивой мембраной, с одной стороны воздух, а с другой вода. Такие баки выдерживают температуру до +90 °C (кратковременно до +110). Если обычный расширительный бак закрытого типа использовать вместо накопительной емкости для воды (гидроаккумулятора), то с крана будет течь вода со ржавчиной, из-за того, что жидкость будет соприкасаться со стенками из метала.

Мембранный гидроаккумулятор изнутри

Классификации гидроаккумуляторов

Как и у любого другого оборудования гидроаккумуляторы делятся по классификациям. Всего есть три вида классификаций: по типу установки, по конструкции и по объему. Стоит рассмотреть все классификации более подробно.

Есть три вида гидроаккумуляторов по типу установки: горизонтальные напольные, вертикальные напольные, например модель DE 80/10 бренда Reflex

, и настенные. Вертикальные модели отводят воздух (или газ в более дорогих вариантах) скапливается сверху. Для скопления воздуха в горизонтальных баках используется специальный модуль.  Настенные модели могут работать как по первому варианту, так и по второму.

Внутренняя конструкция баков делится на три вида: баллонные, поршневые и с использованием мембраны. Чаще всего для домашнего использования покупают гидроаккумуляторы баллонного типа. Они наиболее практичные.

Объем гидроаккумулятора может быть разным. В магазине можно найти модели от 2 до 500 литров. Однако сильно объемную модель лучше не брать. В идеале нужно установить гидроаккумулятор на 30-50 литров и отдельно пластиковый накопительный бак на 100-150 литров. Это обойдется гораздо дешевле.

Пример подключения накопительного бака и гидроаккумулятора в частном доме

Плюсы использования гидроаккумулятор

Гидроаккумулятор это очень полезная вещь в частном доме. Этот простой, в установке и эксплуатации, прибор может значительно облегчить жизнь домочадцев. Итак, плюсы гидроаккумуляторов:

• Защита насоса. Благодаря гидроаккумулятору, наос будет работать гораздо меньше, соответственно и прослужит он намного дольше. Насосу не придется качать воду при каждом включении крана, ведь она будет черпаться с бака.
• Защита от гидроударов. Из-за гидроударов, которые возникают при включении наоса, часто прорываются трубы. Если будет установлен гидроаккумулятор, то гидроудары будут гораздо реже.
• Стабильное давление нормальное давление в трубах. При отсутствии гидроаккумулятора, давление в трубах системы будет нестабильным. Также это может привести к проблемам с температурой воды, при открытии нескольких кранов. Если с крана будет течь горячая вода, то в душе будет только холодная. Когда будет использована схема водоснабжения частного дома от колодца с гидроаккумулятором таких проблем не возникнет.

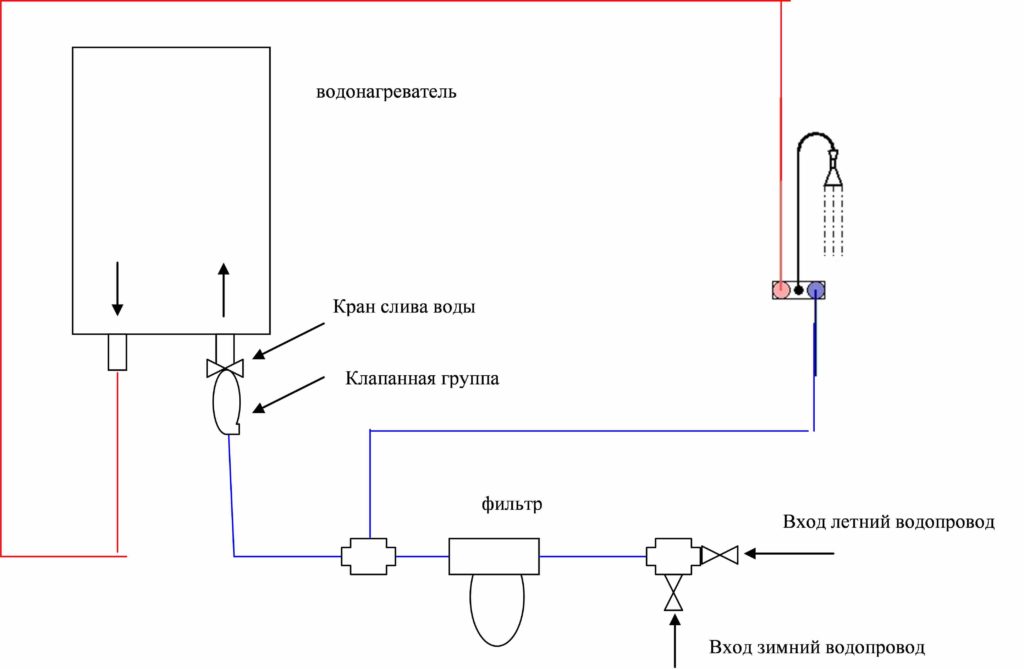

Для очищения воды в систему стоит установить фильтр

Еще один плюс – это постоянный резервный запас воды. Это очень актуально при использовании автономного энергозависимого водоснабжения. Даже при отключении электричества в доме всегда будет холодная вода. Также запас воды в гидроаккумуляторе позволяет реже включать насос при открытии крана.

Настройка и обслуживание гидроаккумулятора

Для правильной работы гидроаккумулятора его нужно грамотно настроить. Важно чтобы давление воздушной полости было меньше на десять процентов, чем порог при запуске насоса. Если цикл наполнения бака становится меньше, то это верный признак того, что оборудование настроено неправильно.

Спускается и накачивается воздух с помощью специального ниппеля, который располагается корпусе. Первое, что нужно сделать перед тем как настроить оборудования – отключить насос от электричества и слить всю воду с гидроаккумулятора. Чтобы подкачать воздух, можно воспользоваться компрессором.

Внимание! Для накачки воздуха также можно воспользоваться обычным насосом для накачки автомобильных колес.

Манометр позволяет контролировать давление в емкости

На этом процесс настройки гидроаккумулятора завершается. Можно приходить к обслуживанию.

Первое, что нужно сделать, – проверить и нормализировать (если нужно) давление. Норма давления обычно указывается на корпусе бака и в документах на гидроаккумулятор. Также там указывают значения предварительного и максимального давления. Первое из них у емкости Airfix R 80 от компании Flamco

составляет 4 бар, второе – 10 бар.

• Проверить бак на утечку воздуха. Нужно намазать все соединительные места раствором с мылом. Если появляются пузырьки, то протечка есть.
• Провести тесты порогов реле. Это нужно делать каждый месяц.
• Внимательно осмотреть корпус. Даже не большие механические порожние (вмятины) могут создать серьезные проблемы.

Проверить мембрану и если она прорвался, то потребуется замена. К слову поэтому нужно покупать модели гидроаккумуляторов с заменяемой мембраной, они боле практичные. Если мембрана не меняется, то придется покупать новый бак и тогда водоснабжение частного дома из скважины с гидроаккумулятором обойдется намного дороже.

Мембрана может лопнуть

Схема подключения водоснабжения от скважины

Прежде чем организовать водоснабжение частного дома из скважины, нужно разобраться в устройстве этой схемы. Итак, что понадобится для подключения:

• Мембранный бак. Бак можно разместить как в доме, так и поместить его возле скважины (главное, чтобы место было утепленное).
• Манометр. Это обязательный элемент в схеме, так как он поможет отслеживать и корректировать (если понадобится) давление.
• Насос. Без него не обходится не одна система автономного водоснабжения. Именно он подымает воду со скважины к дому (участку). Подойдет как погружной, так и поверхностный насос. На общую схему это никак не влияет.
• Трубы. Нужны для соединения всех элементов системы.

Самый основные элементы во всей этой системе – это бак и насос. Поэтому нужно всегда вовремя обслуживать их.

В видео рассказывают, что такое типовая система водоснабжения частного дома из скважины с гидроаккумулятором

Подключение

Вообще схема водоснабжения частного дома от скважины с гидроаккумулятором не сложная. В горизонтальных моделях гидроаккумуляторов, отверстие для подведения труб находится с торца, а вертикальных вариантах этот разъем обычно снизу. Чтобы подключить все элементы, можно использовать фитинг.

Стандартный фитинг для систем водоснабжения

Внимание! Нужно обратить особое внимание на размер диаметр разъема бака при выборе фитингов.

При подключении с поверхностным насосом, он устанавливается прямо возле бака, а в скважину выводится шланг. В случае со скважинным насосом, его помещают в скважину, откуда выводится шланг к дому. На трубу, которая будет всасывать воду, нужно обязательно надеть фильтр.

Также нужно подключить пятиходовой штуцер (для этого на баке есть соответствующий разъем). После этого уже можно подключать и другие элементы (манометр, реле и водопровод в доме). Шланги, которые используются для подключения, должны быть армированные. Так будет намного надёжнее.

Водоснабжение от колодца

Также подключить воду в дом можно и от колодца. Система водоснабжения частного дома из колодца с гидроаккумулятором сейчас пользуется большой популярностью. Ведь на многих приусадебных участках состоит колодец и это позволит не бурить дополнительно скважину, затрачивая на это много денег и сил.

Схема водоснабжения частного дома из колодца с погружным насосом и гидроаккумулятором

Водоснабжение из колодца с погружным насосом и гидроаккумулятором подключается очень легко. В колодец нужно опустить насос (рекомендуется использовать погружной), подсоединить трубу с наосом, соединить систему с гидроаккумулятором и сделать разводку по дому.

Штуцер для гидроаккумулятора

Трубы для системы водоснабжения

Схема водоснабжения частного дома из скважины с гидроаккумулятором включает в себя и трубы. Самые лучшие для использования в системе:

• Медные. Самый надежный вариант. Такие трубы не будут ржаветь и разрушаться при скачках температуры. Из минусов только высокая цена и необходимость специального оборудования для спаивания.
• Металлопластиковые. Данные модели труб хороши тем что они не ржавеют и не портятся от влияния солнечных лучей. Они отлично подойдут для проводки холодной воды. К нагревателю такие трубы лучше не подключать, от высокой температуры они могут испортиться.
• Полипропиленовые. Самые легкие и удобные в установке трубы. Однако могут провисать, если не использовать при монтаже специальные крепления.

Полипропиленовые трубы легко подобрать по размеру

• Стальные. Надежные и долговечные трубы. Но не лишены минусов. Во-первых, они подвержены коррозии. Во-вторых, они очень тяжелые. В-третьих, без сварочных работ при подключении не обойтись (если нет навыков в сварки, придется нанимать специалисты, а это дополнительные затраты).
• Полиэтиленовые. Сейчас такие трубы используются наиболее часто в частных домах. Они эластичны и легки в установке. К тому же это самые дешёвые трубы, которые можно найти.

Как видно, ассортимент труб сейчас очень широкий. Нужна надежность – медные трубы. Легкость в установке –металлопласте. Широкий выбор диаметров – полипропилен. Небольшая цена – лучший вариант полиэтилен. Но схема подключения воды из колодца в дом с гидроаккумулятором будет работать с любыми трубами.

В видео перечисляют топ 5 лучших труб для водоснабжения в частном доме

Особенности монтажа системы водоснабжения от скважины

Самое главное, что нужно учитывать при монтаже водоснабжения из скважины – это расстояние от водного зеркала скважины до земли. Если более девяти метров, то рекомендуется использовать погружные насосы. Если меньше девяти, то можно использовать поверхностный насос. Если водное зеркало вообще не меняет свою положение, лучше всего подойдет схема подключения водопровода в частном доме из скважины с гидроаккумулятором и поверхностным насосом.

Насосная станция

Также стоит учитывать типы скважин по высоте. Есть абиссинские, артезианские и песочные варианты. Для частного дома лучше всего подходят песочные.

Подключение скважины с кессоном

Самый лучший вариант автономного источника водоснабжения – скважина с кессоном. У такого варианта очень много плюсов: компактность размещения оборудования, отсутствие проблем при сливе воды, легкость извлечения наоса и многое другое. Преимуществам такой скважины можно посветить отельную статью. Лучше разобраться как подключить.

1. Первым делом нужно пробурить саму скважину.
2. Монтаж кессона. Нужно в дне кессона сделать отверстие для гильзы, вварить по бокам патрубки, вкопать котлован, обрезать обсадную колону, установить опору (брусья), стыковать гильзу и обсадную трубу, убрать бруски, опустить камеру в скважину, вывести трубы и кабель.
3. Утеплить. Нужно доверху засыпать котлован песком и утеплить люк.

После всех этих действий можно начинать монтировать оборудование для водоснабжения. На этом работа завершается.

Заказать монтаж системы водоснабжения в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и связаться со специалистом, перейдите в раздел «услуги».

Обустройство пластикового кессона

Прокладка труб

Прокладка труб является одним из самых трудоёмких и ответственных процессов при установке любого автономного водоснабжения. Есть два варианта укладки трубы: всесезонный и летний. Они отличаются глубиной ямы под трубу. Также при всесезонном варианте задействуются дополнительные способы утепления.

При укладке летним вариантом вообще необязательно закапывать трубу, можно оставить её на земле. Однако, когда наступит зима, нужно своевременно слить с труб всю воду, чтобы она не замерзла. Если вода в трубах замёрзнет, то велика вероятность разрыва.

Лучше всё же воспользоваться всесезонным вариантом. Зарыв трубу в грунт, можно не переживать за то, что вода замёрзнет при резком наступлении холодов. Единственный минус того, что трубы будут под землей в трудностях, которые могут возникнуть при необходимости замены трубопровода. В остальном только преимущества. Любая схема водопровода в частном доме от скважины с гидроаккумулятором требует аккуратного обращения с трубами.

В видео показывают, как правильно прокладывать трубы от скважины до дома

Коротко о главном

Есть свои особенности водоснабжения частного дома из скважины с гидроаккумулятором. Нужно уметь подбирать правильно гидроаккумулятор. Знать схемы подключения. Уметь прокладывать трубы и знать, как правильно оборудовать скважину. Однако в целом, такой вид водоснабжения очень удобный и практичный.

Какую систему водоснабжения вы считаете наиболее удобной: из скважины с гидроаккумулятором или от колодца? Какую выбрали вы и почему?

Автор статьи Бородин Денис

3953459

13 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин Просмотров 30.7к. Обновлено 09.12.2020

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Содержание

1. Что такое гидроаккумулятор и реле давления
2. Виды систем водоснабжения
3. С накопительным баком
4. С гидроаккумулятором
5. Схема водоснабжения частного дома от скважины с гидроаккумулятором
6. Гидроаккумулятор с погружным насосом
7. Гидробак с поверхностным насосом
8. Гидравлический аккумулятор в составе насосной станции
9. Монтаж системы водоснабжения из скважины
10. С погружным насосом
11. С поверхностной насосной станцией

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

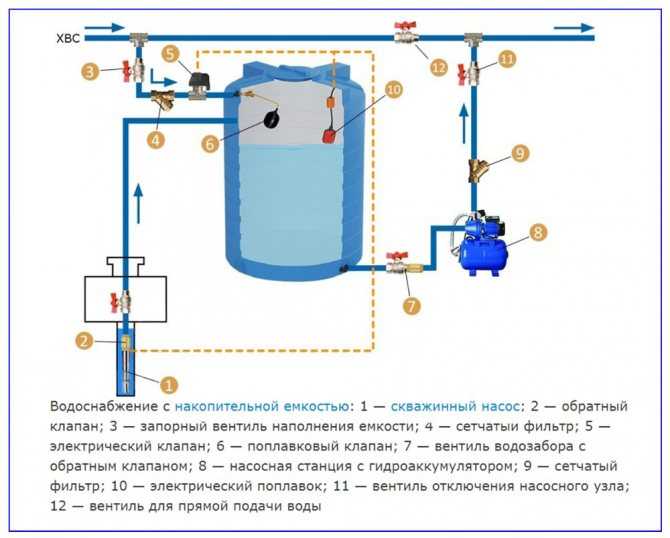

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

• Позволяет задавать диапазон рабочих давлений в системе.
• Устраняет последствия гидроударов.
• Задает временные интервалы циклов включения-отключения электронасоса.
• Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Установка нового подключения к водопроводу | Справка

Если вам нужно новое подключение к водопроводу или вы хотите модернизировать существующее водоснабжение, вам необходимо подать заявку.

1 – Подать заявку на расчет стоимости

Прежде чем подать заявку, воспользуйтесь программой проверки почтового индекса Water UK, чтобы убедиться, что Thames Water является вашим поставщиком воды.

При подаче заявления вам необходимо загрузить некоторые подтверждающие документы, необходимые для обработки вашего заявления:

• Таблица водопроводной арматуры, в которой указано количество различных фитингов (например, кранов, туалетов, душевых) в каждом доме
• Если вы имеете право на экологическую скидку (дополнительную информацию см. в наших правилах взимания платы), заполните разделы 2, 3 и 4 в зависимости от того, что применимо к вашему проекту.
• Чертеж точки входа, показывающий расположение предлагаемого нового соединительного трубопровода на границе вашей собственности
• Карта сайта, показывающая размер в квадратных футах и ​​расположение вашей собственности по отношению к окружающим дорогам и другим зданиям
• Если вы имеете право (только на домашнюю недвижимость) на экологическую скидку, заполните разделы 2, 3 и 4, в зависимости от того, что применимо к вашей застройке, и отправьте подтверждающие критерии и документы.

Для застройщиков:

• Отчет об анализе почвы, при необходимости
  • Обратите внимание, что если ваше имущество подвержено риску загрязнения, вам необходимо будет использовать барьерную трубу для защиты водоснабжения, независимо от результатов вашего отчета об анализе почвы.

Вам также потребуется дебетовая или кредитная карта для оплаты невозвратных сборов за оформление заявки и дизайна.

Подать заявку сейчас

Для получения дополнительной помощи при заполнении заявки посетите нашу страницу справки по подаче заявления.

Предложение нужно только в том случае, если вы определенно хотите продолжить работу. Котировки действительны в течение 6 месяцев (после этого будет взиматься комиссия за реквот). Оплата действует как принятие предложения, поэтому после оплаты вам необходимо будет пройти проверку правил водопользования или предоставить нам самосертификацию водопроводчика WaterSafe в течение 12 месяцев (после этого будет взиматься плата за реквотирование).

Затем вас попросят заплатить невозмещаемый сбор за заявку и дизайн, который можно найти в разделе «Подключение услуги» наших соглашений о взимании платы.

В некоторых сценариях вы можете использовать услуги самостоятельных работ, чтобы завершить некоторые строительные работы к нашему электроснабжению. После того, как вы подали заявку на новое подключение к водопроводу, мы сообщим вам, можете ли вы назначить самостоятельного поставщика. Узнайте больше о поставщиках самообслуживания.

2 — Мы опубликуем вашу смету

Мы стремимся сделать предложение в течение 28 дней с момента заполнения вами формы заявки и получения оплаты.

В этом предложении указаны цены на нашу работу между границей вашего участка и нашим водопроводом. Мы не получаем от этого никакого дохода, цена, которую мы взимаем, покрывает наши затраты на выполнение работы.

В рамках этого процесса мы проведем настольный опрос, чтобы предоставить точную цену, включая любые потребности управления дорожным движением для обеспечения безопасности наших людей во время работ.

Ваше предложение действительно в течение 6 месяцев.

3 – Вы оплачиваете свое предложение

Оплатите свое предложение до истечения срока его действия, который указан в вашем предложении вместе с различными способами оплаты. Оплата — это подтверждение того, что вы хотите продолжить подключение.

Реквот применяется, если:

• Работа не выполнена в течение 12-месячного срока действия (см. шаг 4)
• Срок действия вашей котировки истек
• Ваши требования меняются

Реквота будет рассчитана с использованием наших текущих механизмов взимания платы, которые обновляются 1 апреля каждого года.

Подождите пять рабочих дней, пока ваш платеж будет обработан.

4 – Вы прокладываете трубопровод

Вы несете ответственность за прокладку трубопровода в пределах вашей собственности (например, от дома до граничной коробки). Вся подводящая труба должна быть проложена и проверена в течение 12 месяцев с даты публикации предложения, в противном случае потребуется повторное предложение.

Вы можете воспользоваться услугами любого сантехника, но мы рекомендуем пользоваться услугами сертифицированного WaterSafe. Есть некоторые правовые нормы, которым должен следовать ваш сантехник при установке трубопровода. Узнайте больше о процессе и посмотрите обучающее видео, чтобы поделиться с вашим установщиком.

Если это новая система водоснабжения, заполните этот шаблон, указав окончательный подтвержденный почтовый адрес. Нам нужно это, прежде чем мы сможем продолжить ваше соединение. Эта информация позволит нам создать учетную запись для выставления счетов для вашего объекта и определить местонахождение вашего объекта в случае возникновения проблем с поставками. Вам также необходимо отправить нам подтверждение этого подтвержденного почтового адреса в виде письма или электронного письма от местных властей.

5 — Мы проверим ваш трубопровод или сертификацию

После того, как ваш трубопровод будет проложен, если вы пользовались услугами сантехника, одобренного WaterSafe, он может выдать вам сертификат Водных правил, который вы можете отправить нам по электронной почте. Пожалуйста, подождите 5 дней, чтобы мы обработали это.

Если ваш сантехник не имеет сертификата WaterSafe, вам необходимо записаться на прием, чтобы мы могли проверить его работу. Это называется проверкой водного законодательства. Пожалуйста, позвоните нам по телефону 0800 009 3921, чтобы организовать осмотр, и мы постараемся посетить вас в течение 7 рабочих дней.

Чтобы помочь вам сдать воду в первый раз, посмотрите это видео о том, как прокладывать трубопровод, или поделитесь им со своим сантехником.

6 – Мы организуем ваше подключение

После того, как вы пройдете проверку или предоставите сертификат от сертифицированного WaterSafe установщика, мы будем готовы подключить вас к нашей водопроводной сети.

Посмотрите это видео, чтобы узнать больше о том, что произойдет дальше с вашим новым подключением к водопроводу.

В течение 72 часов после прохождения проверки наша служба доставки свяжется с вами и сообщит вам о дальнейших действиях.

Весь процесс от прохождения правил до завершения подключения может занять до четырех месяцев. Это зависит от требований местных властей и необходимого типа управления дорожным движением, например, перекрытия дорог или светофоров.

Если вы прокладываете трубу диаметром 50 мм и более, мы попросим вас пройти процедуру хлорирования. В вашем предложении будет указан размер вашей трубы, но обычному дому требуется соединение 25 мм или 32 мм, поэтому в большинстве случаев это не требуется.

7 – Мы откроем ваш расчетный счет

Если это новая система водоснабжения, мы свяжемся с вами в течение 60 дней, чтобы настроить для вас новую учетную запись для выставления счетов.

Ответы на ваши вопросы

Что делать, если я строю новый дом или переоборудую его в несколько квартир?

Сколько стоит подключение к водопроводу?

Что делать, если я пользуюсь общим источником?

Что делать, если я заменяю свинцовые трубы?

В чем разница между новым водопроводом и новым водопроводом?

Как увеличить давление или расход воды?

Где я могу найти сертифицированного сантехника?

Нужно ли назначать продавца воды?

Каковы мои обязанности по снабжению водой для пожаротушения?

Где можно узнать о счетчиках воды внутреннего монтажа?

Могу ли я объединить свой проект с другими поставщиками коммунальных услуг?

Как установить водопровод холодильника за 5 шагов

Ваш холодильник хранит остатки обеда и сохраняет продукты свежими для следующего приема пищи вашей семьей, что делает его одним из самых важных приборов в вашем доме. Независимо от того, модернизируете ли вы старую модель или устанавливаете новую, вам нужно будет установить линию подачи воды, чтобы наслаждаться свежей водой и льдом. Получите представление о том, как установить новую линию самостоятельно, изучив приведенное ниже руководство, а затем ознакомьтесь с инструкциями по установке вашей модели для получения полной информации.

Ознакомьтесь с советами по установке водопровода холодильника.

Как подключить водопровод к холодильнику

Перед установкой водопровода холодильника вам потребуются некоторые материалы. Имейте в виду, что это общий обзор установки водопровода, и для разных устройств могут потребоваться разные шаги или расходные материалы. Обратитесь к инструкциям по установке для получения информации, относящейся к вашей модели холодильника. Читайте дальше, чтобы узнать, как подключить кухонный водопровод к входному отверстию на задней панели холодильника.

ВАЖНО: Сантехника должна быть установлена ​​в соответствии с Международным сантехническим кодексом и любыми местными нормами и постановлениями.

Расходные материалы

Шаг 1. Отключите подачу воды

После того, как вы отключили блок питания от сети, найдите источник воды под раковиной и поверните его по часовой стрелке, чтобы перекрыть. Позвольте оставшейся воде смыться из линии, включив кран, пока вода не перестанет сливаться.

Шаг 2. Подсоедините шланг к водопроводу

Используйте мягкую медную трубку диаметром ¼ дюйма, убедившись в том, что у вас есть необходимая длина. Обрежьте оба конца под прямым углом и наденьте компрессионную втулку и гайку на трубку. Вставьте конец шланга в патрубок подачи воды до упора и с помощью разводного ключа навинтите на патрубок накидную гайку.

Шаг 3. Промойте трубку

Поместите свободный конец трубки в маленькое ведро или раковину и включите подачу воды. Позвольте воде промывать трубку до тех пор, пока она не станет прозрачной, чтобы предотвратить возможную неисправность водяного клапана. После завершения отключите подачу воды и согните трубку, чтобы она соответствовала входному отверстию линии подачи воды, расположенному на задней части шкафа холодильника.

Шаг 4. Подсоедините трубку подачи воды к холодильнику

Дойдя до задней части устройства, снимите короткую черную пластиковую деталь с конца впускного отверстия водопровода и подсоедините трубку водопровода, затянув гайку. на место с помощью гаечного ключа. Не затягивайте слишком сильно. Установите хомут на трубу подачи воды вокруг линии подачи воды, чтобы уменьшить нагрузку на муфту.

Шаг 5. Включите подачу воды

Найдите клапан подачи воды под раковиной и включите его, повернув против часовой стрелки. Проверьте наличие утечек во всех точках соединения трубок и при необходимости затяните соединения. Убедившись в отсутствии утечек, верните устройство на место и снова подключите его к источнику питания.

Трубка какого размера используется при установке водопровода холодильника?

Когда дело доходит до установки вашего нового холодильника , трубка, используемая для подключения подачи воды к вашему устройству, должна иметь диаметр ¼ дюйма. Это позволит подключить трубку к штуцеру питания холодильника.

Дополнительные советы по установке водопровода холодильника:

• Используйте медные трубки, чтобы предотвратить посторонний привкус и запах воды и льда.

• Трубки следует устанавливать только в местах, где температура будет оставаться выше точки замерзания.

• Промойте несколько галлонов воды, чтобы удалить из трубопровода воздух и остаточные загрязнения.

• Выбросьте первые две партии льда из льдогенератора.

Магазин Whirlpool

^® Холодильники и льдогенераторы

Если вы готовы приобрести новый холодильник Whirlpool ^® или Ледогенератор , вы можете выбрать из нескольких эффективных и долговечных вариантов.

ВРФ555СДХВ

WRX986SIHV

WRF757SDHZ

Дополнительные советы по стирке от Whirlpool

• Как заменить фильтр для воды в холодильнике Узнайте, как быстро и легко заменить фильтр для воды в холодильнике. Наши обучающие видеоролики и пошаговые инструкции упрощают замену фильтров в холодильнике.

• Как работают фильтры для воды в холодильнике? Узнайте, как работают фильтры для воды в холодильнике, какие загрязнения они удаляют и отфильтровывают, а также об их эффективности.

• Какая оптимальная температура в морозильной камере? Если вам интересно, на какую температуру должна быть установлена ​​ваша морозильная камера, вы не одиноки.
