Схема подключения теплых полов к котлу: Подключение теплого пола к котлу с насосом – Как подключить насос к теплому полу

схема, нормативы и ограничения, назначение оборудования

Обновлено: 26.10.2021 alex231 6 мин.

Водяной теплый пол не может интегрироваться в централизованную магистраль с теплоносителем. Поэтому такой вариант дополнительного отопления в квартирах многоэтажек встречается крайне редко. Данная система обогрева применяется в домах с отопительным котлом, где становится одним из тепловых контуров.

Газовый или электрический котел подогревает теплоноситель и подает его в трубопровод. Выбор оптимальной схемы и правильное подключение водяных полов в общую систему с теплоносителем определяет надежность и эффективность ее работы при эксплуатации.

Подключение коллектора теплого пола к котлу

Ограничения и нормативы

Приступая к организации водяного пола, следует понимать, что это будет низкотемпературный отопительный контур. Температура теплоносителя в нем не должна превышать 45°С – 50°С. Стандартный газовый котел обеспечивает подачу теплоносителя с высокой температурой к каждому настенному радиатору классической системы отопления. Для контура полов такая температура недопустима. Поэтому котел на данном участке должен работать совместно с узлом подмеса остывшей жидкости из обратки.

В этом случае в магистраль обогрева пола поступает тепловой носитель с нужной рабочей температурой из рекомендуемого диапазона. Если решено отапливать дом только за счет теплых полов, можно также обратить внимание на применение конденсационного газового котла. Для этого изделия низкотемпературный режим является оптимальным и обеспечивает максимальный КПД.

Часто сдерживающим фактором для потребителя выступает цена изделия – в 2-3 раза дороже обычных моделей. Применение водяной системы в здании с твердотопливным котлом обязательно должно предусматривать наличие буферной емкости значительного объема для помощи в регулировании нагрева жидкого носителя.

Другие нормы и ограничения:

• Стандарт температуры теплоносителя в системе – 35°С-45°С.
• При этом рекомендуемый температурный максимум для напольной отделки: 26°С – в кухонных помещениях, гостиных, спальных комнатах; 31°С – комнаты и помещения кратковременного пребывания (коридоры, санузлы, прихожие, лоджии).
• Допустимый температурный перепад между теплоносителем подачи и обратки – до 10°С.
• Максимальная скорость перемещения жидкости по трубопроводу греющей системы – 0,6 м/с.
• Из-за обязательного устройства стяжки при укладке трубопровода, следует учитывать возможную нагрузку на перекрытия верхних уровней здания и проводить необходимые расчеты.
• Не рекомендуется сочетание с водяной системой греющих полов линолеума, ламината (кроме моделей со специальным знаком), ковровых покрытий и паласов.

Визуальная схема

Схема подключения коллекторного типа

Выполняя подключение теплого пола к котлу, соединяют трубы будущих отопительных петель водяной системы с коллекторами, которые, в свою очередь, соединены с трубами котла. Коллекторный узел отвечает за поддержание определенной температуры (выставляется на терморегуляторе) рабочей жидкости во всей системе (во всех контурах) теплого пола.

Правильное функционирование коллектора обеспечивает равномерное распределение тепла и комфортную температуру в отапливаемых комнатах и помещениях. Петли трубопроводов могут заметно отличаться по длине. Следовательно, теплоноситель на выходе из длинного трубопровода будет значительно холоднее, чем из короткого.

Другая особенность – гидравлическое сопротивление короткого контура меньше, и туда в первую очередь устремляется подаваемый для отопления теплоноситель. В итоге применения в одном помещении контуров разной длины имеем зонально-выраженный неравномерный обогрев.

Для сбалансированной подачи горячего теплоносителя во все контуры в конструкции коллектора предусмотрен регулятор расхода жидкости. Поддерживать стабильную температуру помещений также помогают термостатические регуляторы коллектора. Каждый регулятор соответствует отдельной петле трубопровода и управляется комнатным термостатом.

Перед тем как подключить теплый пол, укладывают необходимые трубы и выполняют монтаж коллекторного шкафа (если не предусмотрена специальная комната – бойлерная). Металлический шкаф с дверцей может быть наружным и встраиваемым в нишу стены. В любом случае в него должны свободно заходить трубы от котла и всех контуров теплого пола.

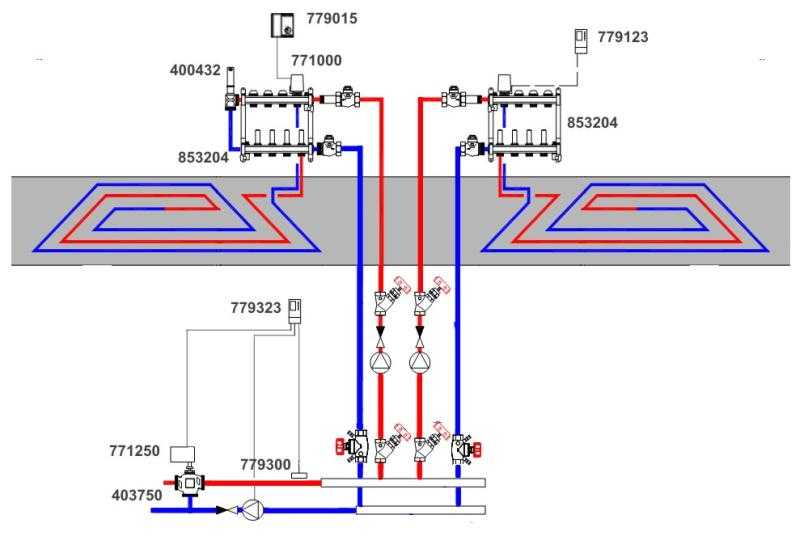

Схема подключения

Обратка и подача котла соединяются с коллекторной системой, к боковым выходам которой подсоединяют соответствующие концы отдельных контуров водяного отопления. На всех выходах коллектора устанавливаются запорные краны. Все соединения деталей выполняют с применением компрессионных фитингов.

Зная состав комплекта оборудования и размеры изделий, определяются с габаритами коллекторного шкафа. Изделия многих производителей предусматривают возможность корректирования размеров с помощью регулируемых ножек и подвижных рамок (для изменения глубины). Узел коллектора с комплектом запорной арматуры и приборами контроля закрепляется на кронштейнах.

Внимание! Пуско-наладочные мероприятия, проверка герметичности соединений, настройка коллектора и тестовый запуск системы на 10-12 часов проводятся до заливки стяжки.

Возможность замены смесительного узла на трехходовой клапан

При комбинированном отоплении – от радиаторов и гидропола – часто применяется насосно-смесительный узел. Его функция заключается в дозированном подмешивании остывшей жидкости к горячей, которая идет от теплогенератора. Конструкция эффективно работает, но является дорогостоящим узлом. Его функциональной, более дешевой и упрощенной заменой часто становится трехходовой клапан.

После котла на подающей трубе (перед циркуляционным насосом) устанавливается трехходовой клапан (так называемый термостатический поршень). Он также соединен с трубой обратного потока остывшей жидкости. При работе гидропола посредством клапана происходит смешивание горячего и холодного теплоносителя до требуемого температурного уровня.

Недостаток теплых полов с трехходовым клапаном – отсутствие регулировки потока остывшего теплового носителя. В результате периодами в контур может подаваться чрезмерно нагретая или охлажденная вода. Частично компенсирует данный минус прогретый до определенного уровня и по инерции отдающий тепло слой бетонной стяжки. Плюс применения такого способа смешивания – облегчение процесса монтажа и снижение стоимости оборудования.

Циркулярный насос

Назначение циркулярного насоса

С помощью включенного в магистраль циркуляционного насоса поддерживается постоянное движение рабочей жидкости в трубопроводе с определенной скоростью. Это также отражается на равномерности прогрева всей площади напольного покрытия. Благодаря насосу, поддерживается стабильное давление в магистрали и исключается застой жидкости.

Важно! При установке циркуляционного насоса следят за расположением его ротора. Вертикальная ориентация приводит к значительным – до 40% – потерям мощности.

Важные характеристики насоса – производительность (л/ч) и напор (атм.). Подходящий агрегат за час должен прокачивать тройной объем всех контуров теплого пола с 20%-м запасом. Величина напора определяется по формуле и обеспечивает доставку теплоносителя в дальние точки системы, преодолевая при этом сопротивление всех элементов конструкции.

Особенности теплоизоляции водяного пола

Для снижения теплопотерь отопительной системы в грунт или материал перекрытия при обустройстве теплого пола выполняется теплоизоляционная подложка.

Требования к материалу:

• Плотность от 35 кг/м³.
• Низкий коэффициент теплопроводности.
• Должен выдержать нагрузку заполненного трубопровода и стяжки.

Особенности теплоизоляции

В качестве теплоизоляции могут применяться плиты пенополистирола, рулоны и маты из минеральной ваты, пробки, вспененного полиэтилена. С теплыми полами в доме можно забыть о сырости и холодном напольном покрытии. Также они удачно дополняют или становятся альтернативой радиаторного отопления.

Важными моментами для равномерного распространения тепла в обогреваемом помещении являются способ укладки трубопровода и правильность подключения регулирующего температуру коллектора.

В данных вопросах несложно разобраться теоретически, а затем все операции выполнить своими руками.

Средняя оценка

оценок более 0

Поделиться ссылкой

Подключение теплого пола к твердотопливному котлу

Подключение теплого пола к твердотопливному котлу

Многие регионы нашей страны до сих пор не имеют подключения к магистралям с природным газом, поэтому отопление в домах приходится делать с помощью электрических или твердотопливных котлов. С электрическими часто возникают сложности с мощностью – не всегда сети выдерживают значительные дополнительные нагрузки.

Да и наличие электроэнергии непостоянное. Единственным выходом для создания полностью автономного и надежного отопления считается твердотопливный котел, с помощью которого можно подключить теплый пол по всей площади дома.

В настоящее время существует несколько вариантов систем отопления на твердотопливных котлах, каждая имеет свои особенности и эксплуатационные характеристики. Для облечения выбора оптимального метода в конкретном случае необходимо ознакомиться с разновидностями котлов и схемами подключения. Это поможет понять критерии выбора твердотопливного котла и теплого пола, избежать дополнительных финансовых затрат при одновременном создании комфортных условий проживания.

Преимущества теплых полов

Помещения обогреваются за счет передачи энергии от горячей батареи в воздух. Энергия теплого пола от твердотопливного котла передается тремя методами:

1. контактным;

2. за счет конвекции;

3. инфракрасными лучами.

Первый и третий метод можно исключить, в бытовых системах отопления их значение стремится к нулю. Главный способ нагрева помещений осуществляется конвекцией – естественным движением нагретого от горячей поверхности воздуха вверх и опускание холодного вниз.

Но возникает проблема – максимальная температура воздуха в помещениях располагается под потолком, в зоне пребывания людей он нагревается менее эффективно. Как следствие – большой расход тепла и холодные полы. Теплые полы от дровяного котла решают эту. Выбор схемы подключения теплого пола завершающий этап, на первом следует определиться с типом и свойствами твердотопливного котла.

На какие технические характеристики обращать внимание

Во время выбора твердотопливного котла и теплых полов следует обращать внимание на следующие характеристики.

Мощность и отапливаемая площадь

Мощность указана в киловаттах, отапливаемая площадь в квадратных метрах. Чем выше показатели – тем больше помещений может обогревать котел. Но существует два нюанса.

Система отопления рассчитывается на объем помещения. Для того чтобы упростить расчеты, объем делится на высоту комнат и в тех. данных указывается только площадь пола. Нюанс в том, что во всех случаях принимается стандартная минимальная высота потолков, сегодня в РФ она составляет 2,4 м. Соответственно, если потолки в квартире или доме выше, то отапливаемую площадь следует пересчитывать. К примеру, если отапливаемая площадь котла в документации указана 100 м², а фактическая высота потолка 2,75 м, то реально котел может отопить:

100 м²×2,4 м (стандартная высота) : 2,75м (фактическая высота) = 87 м².



Дополнительно необходимо принимать во внимание потери энергии сквозь фасадные стены.

Второй нюанс касается мощности. Она рассчитывается при идеальных показателях влажности и теплотворности твердого топлива. На практике достичь таких параметров дров почти нереально, влажность почти всегда выше, а теплотворная способность ниже расчетных данных. Во время планирования подключения теплого пола к твердотопливному котлу необходимо делать запас по максимальной мощности в пределах 15­–20%.

Материал изготовления, габариты и вес

В настоящее время ковкий чугун используется редко, большинство моделей изготовлены из стали. Размеры и вес дровяного котла для теплого пола надо подбирать не только с учетом площади технического помещения, но и допустимых нагрузок на половые перекрытия. Масса котлов может составлять сто и более килограмм, это значение может быть не предусмотрено проектом строения.

Тип горения

Тип котла зависит от метода горения топлива и способа передачи тепловой энергии к теплоносителю. Имеется несколько видов.

1. Котлы длительного горения. Пример – Huntel, в качестве топлива может применяться любой вид топлива: уголь, дрова, паллеты, брикеты, отходы древесины. Устройство котла традиционное, большинство имеют механическое или электрическое оборудования контроля температуры нагрева и длительности горения. Данный твёрдотопливный котел идеально подойдет для устройства теплого пола, схема подключения может использоваться любая.

2. Котлы верхнего горения. Поджог топлива верхний, по мере сгорания топлива пламя опускается вниз, теплообменник расположен в стенках корпуса. Есть существенный недостаток – новую партию топлива можно закладывать только после полного выгорания предыдущей.

3. Нижнего горения (шахтные). Большая по объему топка вертикального вида полностью наполняется топливом. Поджог нижний, пламя по мере прогорания передвигается вверх. Расположенные сверху дрова подсушиваются, горячие газы направляются в теплообменники. Топливо можно добавлять по мере прогорания непрерывно.

Варианты подключения теплого пола к твердотопливному котлу

Конкретный вариант теплого пола с твердотопливным котлом следует выбирать с учетом назначения и размеров помещения, мощности аппарата и наличия электрического или газового отопления.

Только теплый пол

Теплая вода от котла специальными циркуляционными насосами подается непосредственно в контур подогрева пола, для компенсации расширения теплоносителя устанавливается герметичный бачок. Плюсы такого теплого водяного пола от твердотопливного котла – дешевизна и простота.

Метод рекомендуется применять для отопления душевых комнат, бань и небольших по размерам крытых бассейнов.

С накопителем (теплоаккумулятором)

В качестве накопителя применяется емкость объемом от 100 л. При заборе воды из системы давление в баке автоматически поддерживается с помощью клапана, подключенного к водопроводу. В качестве накопителя рекомендуется подключать электрический бойлер, при пиковых нагрузках его можно использовать как дополнительный нагреватель.



Устанавливать теплый пол с теплоаккумулятором только для сохранения тепла теплоносителя нецелесообразно, вода в нем лишь напрасно остывает. При подключении такого накопителя вместо котла подогрев водяного пола возможен лишь в течение нескольких минут, что не дает заметного положительного эффекта. Рекомендуется его монтировать для параллельного принятия душа и воды в бытовых целях.

С батареями отопления

Распространенный метод монтажа теплого пола, имеет максимально возможный коэффициент полезного действия. Температура автоматически регулируется по каждому обогреваемому помещению.

Есть варианты подключения теплого пола от дровяного котла совместно с газовым для параллельной работы. Привод циркуляционных насосов при отключении электричества выполняется с помощью батареи аккумулятора – исключаются риски появления аварийных ситуаций. Обвязка котла для теплого пола работает по очереди – при отключении одного, подключается второй.

Особенности метода: к твердотопливному котлу, необходимы профессиональные знания для гидродинамических и теплотехнических расчетов, практический опыт выполнения электрических мероприятий с соблюдением требований ПУЭ.

Заключение

Эффективность любого способа подключения зависит от правильно выбранной технологии монтажа теплого пола к твердотопливному котлу, схемы подключения и используемых материалов. Опытные строители настоятельно советуют выполнять следующие рекомендации.

1. Толщина слоя экструдированного пенопласта должна быть не менее 10 см. Производители рекомендуют 5 см, но этого недостаточно. Бетонное основание имеет большую теплопроводность, необходимо максимально уменьшать потери энергии контактным способом передачи с холодной землей. Даже кирпичные стены толщиной 60 см по современным стандартам надо утеплять пенопластом толщиной не менее 10 см, хотя кирпич намного лучше сохраняет тепло.

2. Не устанавливать теплые полы под деревянными финишными покрытиями. Не имеет значения, натуральные это или клееные доски, ламинат или паркет. Дерево хороший теплоизолятор, что уменьшает КПД теплого пола.

3. Использовать теплые полы в качестве дополнительного, а не основного отопления. Температура пола не может подниматься более 30°С, превышение создает проблемы. Отопление должно прогревать не только воздух, но и стены примерно до 30–35°С, в противном случае на них образуется конденсат и со временем появляется плесень. Именно с этой целью батареи нагреваются до 55–65°С – помещения прогреваются быстро, а на стенах не образуется конденсат.

Теплые полы не рекомендуется делать под холодильниками и мебелью, их расположение следует учитывать при составлении схемы обвязки твердотопливного котла с теплым полом.

Можно ли сделать теплый пол с двухконтурным котлом?

Как работает пол с подогревом?

Существует два основных типа UFH, которые вы можете установить: влажная и сухая.

В мокрой системе UFH по трубам проходит горячая вода, нагретая котлом. Эта система работает аналогично радиаторам, только трубы устанавливаются на гораздо большей площади поверхности и гораздо ближе друг к другу.

Когда горячая вода протечет по трубам в полу, она вернется к датчику температуры. Этот датчик определяет температуру воды, поскольку она могла остыть во время прохождения по трубам. Если вода еще достаточно горячая, она будет циркулировать по системе через котел. Если она недостаточно горячая, котел ее подогреет. Этот процесс позволяет полу поддерживать более постоянную температуру, в то время как радиаторы работают отдельно.

В сухой системе UFH ряд электрических проводов прокладывается под полом. Эти системы могут различаться по мощности, и это будет зависеть от размера комнаты и от того, насколько хорошо изолировано помещение. Сначала укладывается слой изоляции, а затем поверх укладываются электрические кабели. Теплоизоляция предотвращает попадание тепла в землю, а не вверх в дом. Затем провода подключаются к сети электриком.

По данным Whoch?, большинство людей (65 %) с НФГ имеют сухую систему, а в 66 % домов она установлена ​​только в одной комнате, например, в ванной или на кухне. Сухая система UFH более популярна, потому что она не мешает вашей системе центрального отопления и обычно ее проще установить.



Каковы преимущества системы подогрева пола?

Во-первых, хотя многие считают, что его можно укладывать только на плитку, на самом деле UFH можно укладывать на различные типы полов, включая камень, керамику, линолеум, винил, ламинат, дерево и даже ковер. Это также может стоить меньше, чем вы могли предположить.

Во-вторых, вы не найдете холодных мест, как на батареях. При использовании бойлерной системы вы можете обнаружить, что радиаторы нагревают края комнаты, но оставляют ощущение холода в центре. Пол с подогревом покрывает весь пол, поэтому эти холодные места будут исключены. И есть дополнительный бонус: зимой ставить ноги на теплый пол.

В-третьих, в таких помещениях, как кухни, может не быть места для радиатора. Хотя мы не советуем вам избавляться от всех ваших радиаторов, вы можете обнаружить, что хотите отказаться от одного на кухне и заменить его теплым полом. Это может освободить до 10 процентов вашего пространства на стене и позволить вам проявить больше творчества, если у вас установлена ​​совершенно новая кухня.

Можно ли установить теплый пол, если у вас двухконтурный котел?

Если в вашем доме есть комбинированный котел, вы все равно можете установить теплый пол. Однако, возможно, потребуется внести некоторые коррективы. Если ваши радиаторы работают от того же котла, что и пол с подогревом, вам потребуется, чтобы инженер-теплотехник с соответствующей квалификацией установил двухходовой клапан. Это клапан, который регулирует поток воды в системе центрального отопления, особенно воды, которая поступает из котла в другие части системы. Если у вас не установлен ни один из них, ваш котел может попытаться включить теплый пол и радиаторы одновременно, что означает, что он может перегреться и перейти в режим неисправности. Клапан позволит системам работать отдельно.

Вам нужны радиаторы с теплым полом?

IОдним из недостатков теплых полов является то, что они могут быть дорогими в эксплуатации, особенно если вы планируете использовать их по всему дому и полностью избавиться от радиаторов. Тем не менее, вы можете снизить затраты, установив полы с подогревом в одних комнатах и ​​радиаторы в других.

Если вы хотите установить систему водяного теплого пола, вы сможете создать зоны в своем доме. Например, в некоторых комнатах вы можете просто включить теплый пол, а в других — радиаторы. Вы можете заставить радиаторы включаться в одних частях дома, а не в других.

Если, как и многие жители Великобритании, вы хотите установить UFH только в одной комнате, вам потребуются радиаторы для обогрева остальной части вашего дома.

Вам не обязательно нужны радиаторы с теплым полом, но мы советуем вам сохранить их на случай, если ваш теплый пол когда-нибудь выйдет из строя.

Уютная жизнь и экономия энергии с Vitodens — экономичные, эффективные и компактные

Семейство Vitodens — это наша самая продаваемая серия газовых конденсационных котлов. Компактные, энергоэффективные и экономичные, с репутацией исключительного качества и надежности, они подходят для удовлетворения требований и требований каждого дома, независимо от того, насколько он большой или маленький.

Семья Витоденс

Электрические котлы

Электрические котлы отлично подходят для отопления зданий, которые могут не иметь доступа к газоснабжению, и являются идеальным решением в энергосберегающем строительстве.

При низких эксплуатационных расходах это небольшие устройства с аккуратным внешним видом, которые можно установить практически в любом месте.

Витотрон 100

Руководство по теплому полу | Ваши ответы на часто задаваемые вопросы

Как работает теплый пол?

В системах напольного отопления ваш пол работает как радиатор. UFH обогревает помещение снизу вверх через серию труб (теплый водяной теплый пол) или кабелей (электрический теплый пол), встроенных в пол.

Существует множество различных типов напольного отопления, например, тонкий теплый пол для ремонта.

Если вы подумываете о подогреве пола в новом проекте строительства или реконструкции, наш технический менеджер по работе с клиентами Рэйчел Робертс, которая имеет более чем 17-летний опыт работы с подогревом пола в Nu-Heat, готова объяснить вам.

Это видео отвечает на наиболее часто задаваемые вопросы, которые мы слышим, включая:

• Как работает пол с подогревом?
• Мифы о теплых полах, РАЗВЕРНУТЫ!
• Преимущества напольного отопления
• Теплый пол и радиаторы
• Основные типы теплых полов
  • Теплый пол для новостроек
  • Теплый пол для первых этажей
  • Теплый пол для ремонта
• Почему важно проектирование напольного отопления
• Сколько стоит теплый пол
• Лучшее напольное покрытие для полов с подогревом
• Как контролировать пол с подогревом?

Прочтите ответы на часто задаваемые вопросы или перейдите к разделу руководства по напольному отоплению:

Перейти к часто задаваемым вопросам о напольном отоплении

• Каковы преимущества напольного отопления?
• Сколько стоит установка и запуск теплых полов?
• Подходит ли мой дом для системы подогрева полов?
• Как устроен теплый пол – нужно ли копать пол?
• Какие напольные покрытия лучше всего подходят для полов с подогревом?
• Можно ли сделать теплый пол наверху или в квартире?
• Водяной или электрический – какой тип теплого пола лучше?
• Как осуществляется управление теплым полом – нужны ли новые термостаты?
• Могу ли я использовать теплый пол с тепловыми насосами и солнечными панелями?
• У меня есть котел и радиаторы – можно ли мне еще и теплый пол?
• Почему я должен выбрать разработанную систему UFH – нельзя ли установить комплект самостоятельно?
• Безопасно ли спать моим питомцам на полу с подогревом?
• Мифы о теплых полах, РАЗВЕРНУТЫ!

Каковы преимущества напольного отопления?

• Уровни комфорта: Теплый водяной теплый пол дает более комфортное тепло, чем радиаторы. Это кажется естественным, так как это похоже на то, как вас согревает солнце. Там, где радиаторы нагревают воздух за счет конвекции, направляя холодный воздух от пола к потолку, напольное отопление производит лучистое тепло. Весь пол обогревается, поэтому тепло отдается равномерно – никаких холодных пятен, духоты и сквозняков. Вы также получите прекрасный теплый пол.
• Низкие эксплуатационные расходы: После установки полы с подогревом очень энергоэффективны – примерно на 25% эффективнее, чем радиаторы. Он использует более низкие температуры и покрывает гораздо большую площадь поверхности комнаты. При правильной установке теплый пол может помочь вам сэкономить энергию и сэкономить деньги на ежемесячных счетах.
№
• Свобода дизайна: Пол с подогревом освобождает пространство на стенах и полу, предоставляя больше свободы при оформлении интерьера. Системы UFH невидимы, так как они скрыты под полом, что делает их идеальными для жизни с открытой планировкой. Просмотрите наши тематические исследования, чтобы увидеть, как настоящие домовладельцы использовали полы с подогревом для преобразования своей собственности.
• Безопасность и здоровье: Мягкое тепло и низкая влажность создают более благоприятные условия для мебели, а циркуляция пыли и клещей уменьшается, что делает воздух чище и менее аллергенным. Пол с подогревом идеально подходит для аллергиков, а также пожилых людей и детей, так как нет открытых горячих или острых поверхностей.

Сколько стоит установка и запуск теплых полов?

Теперь вы, возможно, знаете, как работает пол с подогревом, но может ли он на самом деле сэкономить вам деньги на ежемесячных счетах?

Теплый водяной теплый пол действительно эффективен: примерно на 25 % эффективнее радиаторов в сочетании с современным конденсационным котлом и до 40 % эффективнее при работе от теплового насоса. Из-за этого эксплуатационные расходы часто ниже, чем у традиционной радиаторной системы, и составляют примерно треть стоимости эквивалентной электрической системы UFH.

Когда вы покупаете полы с подогревом у Nu-Heat, вы получаете пожизненную поддержку специалистов от нашей отмеченной наградами службы поддержки клиентов. Наши проекты и системы защищены страхованием профессиональной ответственности. Мы предлагаем до 50 лет гарантии на основные компоненты, такие как трубы напольного отопления, цилиндры тепловых насосов и коллекторы.

Подходит ли мой дом для системы подогрева полов?

Независимо от возраста, размера или конструкции вашего дома, скорее всего, он подходит для подогрева пола. Независимо от того, строите ли вы пристройку, новую постройку или ремонтируете свой существующий дом, мы спроектируем ваш UFH так, чтобы он идеально подходил вам.

Программное обеспечение собственной разработки Nu-Heat использует расчеты теплопотерь для каждой комнаты для создания идеальной энергоэффективной системы.

Мы смотрим на возраст и конструкцию вашей собственности; уровень изоляции и остекления вашего дома; ваше местоположение и ориентация вашей собственности; выбранное вами напольное покрытие; и как вы используете различные области вашего дома.

Чем более энергоэффективной будет ваша система подогрева пола, тем меньше будет стоимость UFH и ежемесячных счетов.

Все новостройки в Великобритании строятся в соответствии со строгими требованиями к изоляции и воздухонепроницаемости — ключевым требованиям для эффективного напольного отопления. Систему можно использовать в старых объектах, если уровень изоляции максимально повышен в соответствии с действующими строительными нормами. Там, где это невозможно, помогут другие улучшения, например, двойное остекление.

В здании, внесенном в список памятников архитектуры, где такие улучшения нецелесообразны, можно установить UFH, но для этого может потребоваться более высокая температура подачи и меньшее расстояние между трубами, чем в здании с хорошей изоляцией. Мы предоставляем конкретную информацию об ожидаемой тепловой мощности каждой системы и даем четкое указание на любые области, которые могут испытывать дефицит в самые холодные дни.

Если мы считаем, что квартира не подходит для полов с подогревом, мы всегда сообщим вам об этом .

Как устроен теплый пол – нужно ли перекапывать пол?

Нет! Для новостроек и пристроек популярным выбором является укладка трубопровода в слой стяжки нового пола по мере его укладки. Мы можем помочь вам с процессом установки теплого пола и найти установщика.

Все наши системы UFH были разработаны с учетом простой установки. Благодаря более чем 60 различным типам напольного отопления, чертежам расположения труб, понятным руководствам по установке и технической поддержке установка системы Nu-Heat UFH проста.

Вот что происходит во время установки стяжки теплого пола в новостройке или пристройке.

Полы с подогревом также можно установить поверх существующего пола, а низкопрофильные системы сведут к минимуму любое нарушение работы арматуры и фурнитуры. Для ремонта дома, когда вы модернизируете пол с подогревом в существующем доме, идеально подходят тонкие и низкопрофильные системы UFH. Вот что происходит во время установки теплого пола при ремонте.

LoPro ^® 10 компании Nu-Heat можно укладывать непосредственно на существующий пол, увеличивая общую высоту всего на 15 мм. Большинство домов подходят для UFH, некоторые из них готовы к немедленной укладке ваших напольных покрытий.

Установка теплых полов – довольно простая процедура, но для ее правильного выполнения требуется определенная концентрация. Nu-Heat предоставляет четкие, полностью иллюстрированные руководства по установке. Бесплатные технические консультации доступны по телефону или электронной почте в рабочее время от опытных специалистов по напольному отоплению.

Какие напольные покрытия лучше всего подходят для полов с подогревом?

Камень и керамика

Твердый пол – наиболее эффективный тип напольного покрытия для полов с подогревом. Камень, мрамор, полированная стяжка или керамическая плитка являются наиболее теплопроводными напольными покрытиями, позволяющими быстро передавать энергию на поверхность. Каменным плитам требуется больше времени для достижения нужной температуры, но выделяемое тепло будет таким же, как и у более тонкого камня.

Лесоматериалы и конструктивные изделия из дерева

Полы из инженерной древесины — лучший вариант деревянного пола для использования с UFH, поскольку он хорошо работает при колебаниях температуры. Твердые лиственные и хвойные породы также хорошо передают тепло, но очень важно получить правильную толщину древесины. Паркет также можно использовать, если он непрерывно приклеен к стяжке или деревянному настилу для хорошей теплопередачи.

Инженерные доски более устойчивы, чем доски из цельной древесины, но более низкая рабочая температура полов с подогревом означает, что можно успешно использовать большинство твердых пород древесины, хотя они должны быть хорошо выдержаны или высушены в печи.

Важно помнить об «эффекте коврика»! Если вы положите ковер на деревянный пол, уложенный на пол с подогревом, захваченное тепло может повредить деревянный пол. Перед установкой UFH всегда проверяйте, подходит ли ваш пол.

Ламинат и винил

Это практичный и универсальный выбор напольного покрытия, но важно проверить рекомендуемую производителем максимальную температуру поверхности пола, чтобы убедиться, что напольное покрытие совместимо с напольным отоплением.

Мы рекомендуем установить датчик температуры пола для защиты более чувствительных напольных покрытий.

Подходят ли ковры для полов с подогревом?

Под ковром можно использовать как водяной, так и электрический пол с подогревом, но суммарный рейтинг ковра и подложки не может превышать 2,5. В противном случае он будет действовать как изолятор и препятствовать поступлению достаточного количества тепла в помещение. Использование ковра допустимо, если значение tog (включая подложку) не превышает 2,5, а в идеале меньше 1,5. Подложка из войлока и резины может быть менее эффективной, чем подкладка из пеноматериала на вафельной основе.

Прочтите наше полное руководство по подогреву пола, чтобы выбрать лучшее напольное покрытие

Можно ли установить пол с подогревом наверху или в квартире?

Для напольного отопления на верхних этажах, Nu-Heat ClippaPlate ^® может быть установлен между балками или над ними с помощью металлической диффузорной пластины. Они устанавливаются снизу до того, как будет установлен потолок, или сверху, до того, как будет установлен настил пола, не добавляя высоты к уровню пола наверху. Вот видео о том, что происходит, когда вы устанавливаете теплый пол наверху.

У нас также есть специальные акустические решения UFH для снижения воздушного и ударного шума между этажами.

Водяной или электрический – какой тип напольного отопления лучше?

В системах водяного теплого пола нагретая вода перекачивается по территории здания по ряду труб, встроенных в пол. Системы с подогревом воды идеально подходят для больших объектов или объектов с более низким уровнем изоляции из-за их более высокой теплоотдачи. Эти системы могут быть соединены с возобновляемыми источниками энергии, такими как воздушный или наземный тепловой насос.

Электрические теплые полы состоят из кабелей, проложенных по настилу пола. Эти системы и комплекты идеально подходят для установки в небольших помещениях, таких как ванные комнаты. Они быстро нагреваются, но не так хорошо сохраняют тепло, как теплая вода UFH.

«Мокрый» или «сухой» тип напольного отопления может относиться к тому, использует ли система водяное или электрическое отопление, а также использует ли он процесс укладки жидкой стяжки в отличие от других методов. Мы поможем подобрать для вас лучший теплый пол.

Как осуществляется управление теплым полом – нужны ли новые термостаты?

Nu-Heat предлагает ряд термостатов для каждого дома, от простых термостатов с круговой шкалой до интеллектуального управления и домашних проводных или беспроводных решений с поддержкой домашней автоматизации. Мы разработаем ваш UFH, чтобы дать вам полный контроль над отоплением, с индивидуальным контролем температуры в каждой комнате и расписанием. Мы даже можем спрятать ваши термостаты.

• Термостаты с циферблатом позволяют устанавливать основные графики отопления и переключаться в режим отпуска, когда вы уезжаете
• Программируемые термостаты обеспечивают гибкое управление, позволяя вам зонировать разные комнаты или зоны вашего дома
• Интеллектуальные термостаты с проводным или беспроводным подключением позволяют управлять вашим UFH из любого места, где есть подключение к Интернету

Вы даже можете подключить теплый пол к своему смартфону, установив приложение с некоторыми пакетами. Любая система подогрева пола Nu-Heat с интеллектуальным пакетом neoHub+ совместима с Apple HomeKit и Amazon Alexa.

Ознакомьтесь с полным ассортиментом термостатов для теплого пола

Можно ли использовать теплые полы с тепловыми насосами и солнечными панелями?

Если вы создаете более экологичный дом, многие типы напольного отопления можно сочетать с возобновляемыми вариантами, такими как солнечные тепловые панели, воздушные или геотермальные тепловые насосы. Вот объяснение возобновляемых источников энергии и напольного отопления.

Полы с подогревом идеально подходят для интеграции с тепловыми насосами из-за низких температур подачи, используемых обоими компонентами. UFH не является ограничивающим фактором в такой системе. Уровень изоляции имеет решающее значение для дизайна и, следовательно, для производительности. Если изоляция достаточна, системы могут быть рассчитаны на самые низкие температуры, которые могут быть ниже 40°C.

Nu-Heat использует специальное программное обеспечение собственной разработки для облегчения процесса проектирования. Программное обеспечение Optimizer устанавливает наиболее подходящую схему обогрева пола и определяет различные технические требования, включая правильное расстояние между трубами для каждой комнаты и оптимальную температуру подачи воды. Наше собственное программное обеспечение для прогнозирования используется для правильного расчета тепловых насосов.

Узнайте больше о наших решениях в области возобновляемых источников энергии

У меня есть бойлер и радиаторы. Могу ли я установить пол с подогревом?

Нет необходимости в специальном котле – полы с подогревом работают с газовыми, масляными и сжиженными котлами, а также с тепловыми насосами. UFH также можно использовать вместе с существующей системой отопления. Прочтите наше руководство по теплому полу для комбинирования UFH с радиаторами здесь.

Почему я должен выбрать разработанную систему UFH – нельзя ли просто установить комплект самостоятельно?

Полы с подогревом подходят для домов любого возраста, но, как нет двух одинаковых домов, так и двух разных комнат в вашем доме не бывает. Мы проведем расчет теплопотерь для каждой комнаты, прежде чем спроектировать для вас лучший теплый пол; специально для вашего дома и того, как вы его используете. Тем не менее, мы также предлагаем комплекты для теплого пола в нашем магазине.

Безопасно ли спать моим питомцам на полу с подогревом?

Компания Nu-Heat уверена, что питомцы будут очень довольны. Пол с подогревом отлично подходит для сна собак, кошек и малышей.

Мифы о теплых полах, РАЗВЕРНУТЫ!

Мы рады, что наше руководство по подогреву пола оказалось вам полезным. В Nu-Heat нам задают сотни вопросов о подогреве полов и о том, как они работают каждый день, многие из них касаются одних и тех же вопросов и вызывают одни и те же опасения.

Даже сейчас существует множество распространенных заблуждений относительно НФГ. Чтобы помочь любому домовладельцу, строителю или установщику, который исследует UFH для проекта, мы развеиваем мифы о UFH.

Миф: напольное отопление небезопасно и может протекать

Наши трубы для напольного отопления чрезвычайно прочны и не дают протечек. Вам придется физически проколоть трубку, чтобы создать утечку, что требует значительных усилий! В трубе никогда нет соединений, кроме как на коллекторе, поэтому в системе нет слабых мест, где могла бы возникнуть утечка. Подробнее о трубке Fastflo можно узнать здесь.

Трубы, которые мы поставляем, имеют гарантированное качество в соответствии с ISO9001 и разработаны в соответствии с высокими европейскими отраслевыми стандартами.

Миф: теплый пол долго нагревается

Различные системы напольного отопления имеют различную тепловую мощность и время срабатывания.

Использование имущества является важным фактором при выборе способа работы системы подогрева пола. Некоторые системы UFH нагреваются очень быстро и хорошо подходят для помещений, владельцы которых регулярно заглядывают и уходят в течение дня. Другие предназначены для медленного накопления и отдачи тепла, что хорошо подходит для тех, кто проводит больше времени дома.

Например:

• Системы LoPro ^® имеют низкий профиль, менее 22 мм, поэтому они обеспечивают быстрое время нагрева наравне с радиатором.
• ClippaPlate ^® , для UFH наверху, удерживает трубы на одном уровне с полом, что также обеспечивает быстрое время нагрева.
• Стяжка пола с подогревом, наиболее распространенная система для новостроек, удерживает трубу UFH в толстом слое стяжки. Это решение требует больше времени для нагрева, но оно также сохраняет тепло в течение гораздо более длительного периода времени.

Миф: теплый водяной пол не подходит для одноместных комнат

Теплый водяной пол можно установить только в одной комнате. Часто клиенты хотели бы включить UFH в новую пристройку, не обновляя свою систему отопления, и это вполне возможно. Мы предлагаем онлайн комплекты для обогрева пола OneZone ^® , которые идеально подходят для однокомнатного UFH в различных помещениях. Они могут даже работать непосредственно от существующего контура радиатора.

Миф: электрические теплые полы лучше подходят для ванных комнат и кухонь

Более низкая первоначальная стоимость электрического UFH может показаться заманчивой при установке в таких местах, как кухня или ванная комната, но, поскольку это электрическая система, ее эксплуатация значительно дороже – примерно в три раза больше, чем стоимость UFH с подогревом воды – поэтому лучше всего подходит для небольших площадей.
