Схема подключения розетки и выключателя от одного двухжильного провода: Как подключить розетку и выключатель в одном корпусе

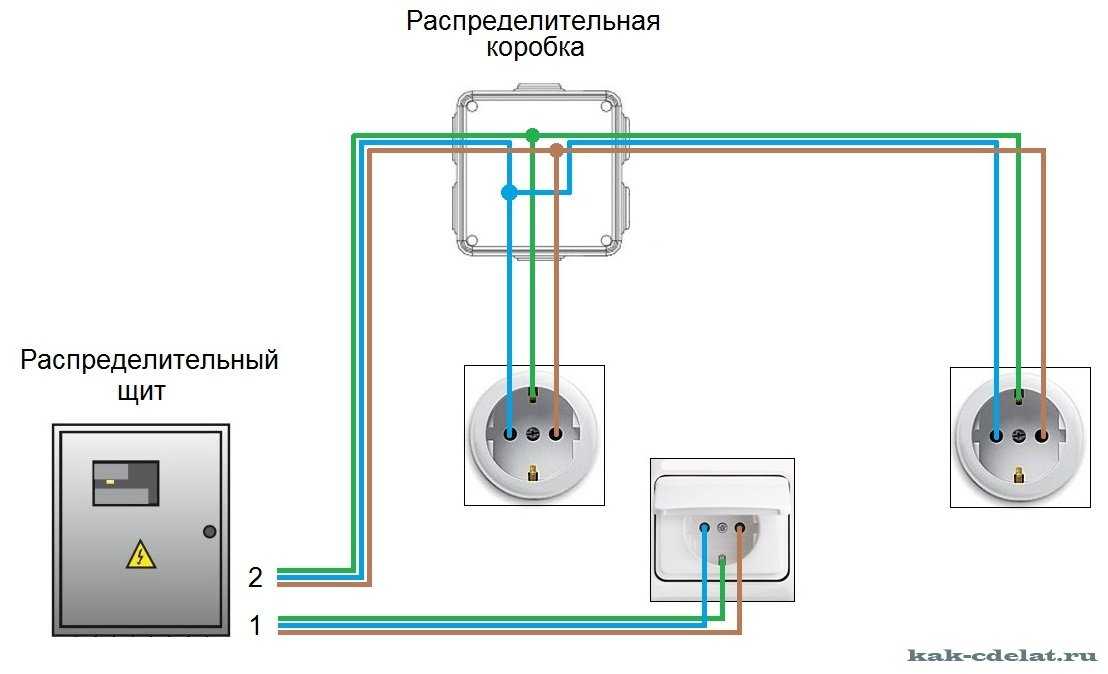

Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косичка. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку.

Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косички

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток.

Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых зажимов: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые зажимы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые зажимы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей сети.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше действия, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку с кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого проводов. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

2-проводная схема подключения 220 В

Galvin Power поддерживается считывателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 октября 2022 г. 2 октября 2022 г.

Написал Эдвин Джонс  / Факт проверен Эндрю Райтом

Вы когда-нибудь устанавливали розетки на 220 вольт? Возможно, вам потребуется использовать двухпроводную электрическую схему на 220 вольт, чтобы правильно выполнить электрическую сборку. Однако как выглядит эта схема?

Стандартная электрическая схема на 220 В часто использует два провода под напряжением для подключения к автоматическому выключателю соответствующего размера. Кроме того, для завершения этой электрической установки может не потребоваться нейтральный или заземляющий провод.

Продолжайте читать, чтобы получить дополнительные сведения о настройке 220-вольтовой электрической сборки с двумя проводами.

Содержание

• Почему цепи 220 В не нуждаются в нейтрали?
• Как подключить вилку 220 В?
• Будет ли работать 220 вольт без заземления?
• Часто задаваемые вопросы
  • Можно ли использовать провод 10/2 для осушителя?
  • Какой провод используется для 220В?
  • Что делает нейтральный провод?
  • Для чего используется 220 В в доме?
• Заключение

Почему цепи 220В не нуждаются в нейтрали?

Электропроводка 220 В без нейтрали не требуется. Это связано с тем, что многим приборам, требующим более высокого напряжения, чем 110-вольтовая электрическая сборка, может не потребоваться обратный путь.

Для сравнения, 110-вольтовые нагрузки обычно требуют нейтральных проводов. Многие, если не вся электроника, которой нужно 110 вольт, нуждаются в обратных путях.

Как подключить вилку 220 В?

Проводка 220 В в доме обычно соответствует следующим общим рекомендациям:

• Подсоедините два провода питания от розетки 220 В к соответствующему автомату защиты.
• Вы можете подключить белый изолированный провод к нулевой шине в электрощите.
• Закрепите соединения, закрутив их в отверстия для винтов.

Однако, если вам все же необходимо установить розетку 220, выполните следующие действия, чтобы выполнить этот процесс:

Краткое пошаговое руководство

• Шаг 1: Отключите питание от главного автоматического выключателя.
• Шаг 2: Проверьте электрическую сервисную панель с помощью вольтметра, чтобы убедиться, что через нее не проходит ток.
• Шаг 3: Вставьте каждый провод 220 В в правую розетку двухполюсного автоматического выключателя.
• Шаг 4: Привинтите и закрепите два горячих провода в прерывателе, но не затягивайте их слишком сильно, чтобы предотвратить закручивание.
• Шаг 5: Установите двухполюсный выключатель в соответствующее крепление сервисной панели.
• Шаг 6: Подсоедините провод заземления от розетки 220 В к шине заземления на сервисной панели.
• Шаг 7: Подсоедините и закрепите провод заземления и два провода на входе в розетку.
• Шаг 8: Закройте и завинтите крышку розетки.
• Шаг 9: Включите главный автоматический выключатель и проверьте, работает ли розетка должным образом.

Будет ли работать напряжение 220 вольт без заземления?

Электрическая установка на 220 В может работать без заземления. Тем не менее, идеальным может быть сохранение заземления, поскольку оно может помочь обеспечить:

• Низкое сопротивление для срабатывания автоматического выключателя и предотвращения серьезных проблем с электричеством.
• Предотвращение поражения электрическим током, особенно при ударе молнии.
• Создание и содержание беспроводного пункта.
• Низкий риск таких опасностей, как удары током, скачки напряжения и возгорание электрического тока.

Часто задаваемые вопросы

Можно ли использовать провод 10/2 для сушилки?

Можно использовать провод 10/2 для сушилки для белья. Тем не менее, вы можете столкнуться с некоторыми проблемами с проводом такого размера. Таким образом, вместо этого может быть идеально использовать провод 10/3.

Кроме того, использование провода 10/2 может быть нарушением Национального электротехнического кодекса (NEC) 250.140, в котором упоминается, что цепь питания для установки на 120/240 В должна иметь три провода.

На заметку, провода 10/2 часто имеют только один горячий провод, который является горячим и нейтральным проводом. Поскольку сушилкам для белья часто требуется более 110 вольт для работы, этим приборам обычно требуются провода размером не менее 10/3 для предотвращения перегрузок и пожаров.

Какой провод используется для 220В?

Многие электрические соединения на 220 В требуют 10/2 проводов для завершения 30-амперных цепей. Но провода 10/3 могут быть лучшим вариантом, чем их аналоги 10/2 для 220-вольтовых установок.

Что делает нейтральный провод?

Нейтральный провод в электрической схеме играет роль замыкателя цепи. Этот провод передает питание от устройства обратно к его источнику.

Также важно отметить, что нейтральный провод отличается от провода заземления. Для сравнения, заземляющий провод защищает цепь от нестабильности и других возможных проблем.

Для чего используется напряжение 220 В в доме?

Различные электроприборы требуют подключения к электросети с напряжением 220 вольт или выше. Вот некоторые из этих устройств:

• Микроволновая печь
• Электрическая плита
• Холодильники
• Морозильники
• Посудомоечные машины
• Установки для удаления мусора

Заключение

Теперь, когда вы дошли до конца этого поста, у вас должно быть хорошее представление о том, как выполнить двухпроводную схему подключения на 220 вольт.
