Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

  • отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
  • теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

  • Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
  • Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
  • Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?
Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов.
В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

  • Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
  • Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
  • Зона окон будет холодной, не комфортной, во всем доме.
  • При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
  • В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла.
После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

  • Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.
  • Обеспечивается программирование работы, что очень важно.
    Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
  • Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
  • Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

  • Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
  • Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) — это 26С
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т. п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

  • второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  •  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

    Укладка фольгированной подложки под теплый пол

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

    Пенополистирольные плиты для водяного теплого пола

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

    Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

    Однотрубная система водяного отопления

  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

    Двухтрубная система водяного отопления

  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв. м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

Читайте так же:

радиаторы и теплый пол, схема и инструкция по подключению

О совместимости с различными котлами

При выборе схемы отопления в двухэтажный дом нужно учесть тип источника тепла. Например, с настенным газовым котлом способны работать все системы, кроме гравитационной. При отключении электричества теплогенератор попросту остановится. Лучший вариант для самотека – энергонезависимый напольный агрегат либо кирпичная печь с водяным контуром (баком – котлом, но не змеевиком!).

Из-за малой скорости движения и медленного отбора теплоты отопительный агрегат станет перегреваться и закипать, рано или поздно случится авария. Обязательно нужна буферная емкость, отбирающая лишнюю энергию, причем подключенная по всем правилам самотека – большими диаметрами и с уклонами. Сооружение выйдет громоздким и некрасивым.

Закрытые системы двухэтажных домов совместимы с любыми котлами, в том числе двухконтурными. Единственная рекомендация: при подключении к твердотопливным агрегатам лучше использовать теплоаккумулятор, который не даст теплоносителю закипеть и предотвратит аварию.

Немного предыстории

Сама идея утепления пола, равно как и стен, путем прокладки внутри них трубопроводов с горячей водой отнюдь не нова. Еще в советские времена создавались и реализовывались экспериментальные проекты панельных домов, внутри плит перекрытий и стен которых циркулировала горячая вода, обеспечивая тем самым отопление квартиры без радиаторов. Считалось, что отсутствие батарей экономит полезное пространство комнат и не портит их эстетическую привлекательность.

Подключение теплого пола к системе отопления

Вполне естественно, что такие строения не прошли испытания временем, ввиду практически нулевой ремонтопригодности систем отопления и крайне низкой экономической целесообразности. Действительно, большая часть тепла расходовалась не на отопление внутренних помещений, а шла на нагревание элементов конструкций зданий и окружающей атмосферы.

Каналы же, выполненные из железа, корродировали весьма быстро, вследствие постоянного контакта с водой, находящейся под давлением и имеющей высокую температуру.

Описанию систем подогрева пола, совмещенных с отопительными коммуникациями, а также рассмотрению нюансов устройства теплых полов посвящена данная публикация.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

  • обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
  • предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
  • автоматически удалять воздух из системы тёплого пола;
  • фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
  • снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

  • Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
  • Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

  • не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
  • при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
  • при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Читайте так же:

Условия подключения

Теперь поговорим об условиях для контура теплого пола, подключаемого к системе радиаторного отопления. Для начала необходимо понимать, что смонтированная система радиаторного отопления не резиновая. Следовательно, имеет некоторые ограничения. И должна быть сделана правильно. Я очень часто вижу, как люди монтируют системы радиаторного отопления, используя при этом, например трубу ППР дм 25 мм. И как в этом случае подключить к системе теплые полы? Вот почему я всегда рекомендую монтировать трубы, для радиаторной системы отопления начиная с диаметра 32 мм и выше.

Теперь о длине контура теплого пола. Длина не должна превышать 40-50 метров для двухтрубной системы, в зависимости от выше перечисленных характеристик. Монтировать можно как змейкой начиная, например, от наружных стен, так и спиралью.

Длинна контура теплого пола для Ленинградки с принудительной циркуляцией не должна превышать 20-30 метров. При этом если у вас длинна контура выходит больше, то необходимо делить ее на равные части.

Трубу для монтажа контура теплого пола в этом случае я рекомендую использовать металлопластиковую дм 16-18 мм максимум. Дм 20 мм используют для гравитационных систем. Обычно температура теплоносителя в системах радиаторного отопления не менее 70 градусов. При этом, трубы PEX-AL-PEX выдерживают температуру 90 градусов. Есть так же аналоги труб из сшитого полиэтилена с кислород непроницаемым слоем, которые так же выдерживают температуру 90 градусов по Цельсию.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Можно ли сделать теплый пол от батареи – законно подключение или нет?

В квартире
многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но
потребуется решить ряд вопросов. Основной — получить разрешение на врезку в
центральное отопление дома от теплосетей, так как это может сказаться на работе
радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы
могут привести к аварийной ситуации, и затоплению квартиры снизу.

Чтобы сохранить
тепловой баланс в доме существует три законных варианта монтажа тёплого пола к
радиатору:

  1. Если в квартире двухтрубная схема подключения батарей;
  2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
  3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких
случаях, установка пола с обогревом в одной квартире не влияет на режим
отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к
нарушению гидравлического баланса, что скажется на работоспособности всей
системы.

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

  • Выводят петлю из обратной трубы.
  • На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
  • От насоса выводят напольную магистраль.
  • Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
  • На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
  • При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Организация комбинированного отопления

Главной причиной, вынуждающей хозяев прибегнуть к комбинированной системе отопления в некоторых комнатах или в квартире в целом, является нехватка тепла в определенном помещении для комфортной атмосферы.

Не всегда стационарная батарея способна предоставить хозяину необходимые ощущения уюта, поэтому люди обращаются к совмещению радиаторного отопления и теплых полов.

Центральное отопление не всегда эффективно обогревает жилище

Часто бывает, что в многоквартирных домах плохо функционирует отопительная система или тепло быстро выветривается (плохо утеплены стены).

Хозяевам приходится самостоятельно решать проблемы, осуществляя дополнительный обогрев в помещениях за счет обогревательных устройств: масляных нагревателей, тепловентиляторов и конвекторов (иногда люди включают газовые печи, чтобы нагреть помещение до нужной температуры).

Высушивание воздуха в квартире переносными нагревателями очень часто приводит к различным заболеваниям членов семьи и дискомфортному обитанию, несмотря на нормальные температурные показатели.

Устройство теплых полов потребует дополнительных затрат на электроэнергию или обогрев котла

Сегодня все больше людей, отходя от старых методов дополнительного отопления, останавливают свой выбор на дополнительном обогреве, организованном при помощи теплых полов.

Данный вид отопления, безусловно, требует изначально больших затрат для установки новой системы обогрева, чем масляные радиаторы или тепловентиляторы, но эффективность работы, способность создания уютной атмосферы, минимальные энергозатраты – делают теплый настил однозначным лидером среди устройств, при помощи которых можно создать дополнительное отопление в квартире.

Так как данный вид обогрева расположен под финишным напольным покрытием и не занимает места, то его актуальность значительно вырастает в маленьких помещениях: ванная комната, туалет, балкон.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу
осуществляется присоединение всей необходимой арматуры. Подключается
циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости.
От бака, вода идёт в коллекторный узел, где она распределяется по контурам
пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в
термогенератор.

Плюс данной способа —
возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для
тёплых полов.

Основные особенности,
на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства,
    рекомендовано присоединять конденсационный котёл — это позволит достичь
    наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла,
    потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня
    нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Видео

Подбираем радиаторы

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)

Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво.  Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя

Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите видео

Оборудование будет
работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Типовые схемы отопления частных домов с фото

Отопление одного и того же дома, можно сделать различными схемами и с помощью различных систем (напольное, радиаторное отопление). В данной статье мы хотим описать наиболее встречающиеся схемы отопления от простых, до сложных комбинированных систем. В наших примерах мы предполагаем применение только современных одно- или двухконтурных котлов с двухтрубной разводкой труб отопления. Хотим также заметить, что данные схемы не являются законченным проектом и служат только для общего представления состава системы отопления.

Двухконтурный котел + радиаторная система отопления

Одна из самых первых современных систем отопления и наиболее распространенная система отопления частного дома в настоящее время. В основе системы находятся стальные, алюминиевые, биметаллические или стальные радиаторы, соединенные в сеть трубопроводов по которым от котла течет теплоноситель. Основные плюсы данной системы — простота, доступность и эффективность обогрева.

В такой, самой простой схеме, необходим котел, дополнительный расширительный бак на отопление, фильтр механической очистки и отсекающие краны, также желательно поставить дополнительные сливные краны. Все это подключается к трубам отопления и система готова к работе.

Двухконтурный котел + радиаторы + теплый пол

В самом простом случае (см. рисунок ниже), контур теплого пола подключается к трубам радиаторного отопления параллельно (т.е. с помощью тройников). Основной плюс данной схемы — простота и низкая стоимость. Насосно смесительный узел можно сделать в помещении котельной на базе термостатического вентиля ESBE VTA 322, а распределительный коллектор установить в любом удобном месте. Минусы схемы — гидравлическая неустойчивость, то есть может получиться так, что весь теплоноситель пойдет по контуру теплого пола, что приведет, к плохому нагреву радиаторов.

Лучшим вариантом для подключения нескольких контуров отопления к котлу (не важно, настенному, напольному, газовому или другому) — будет применение гидравлической стрелки и распределительных контуров. Такие схему всегда сбалансированы, котловой насос не перегружается, их всегда проще настроить. Однако для создания таких систем требуется большая квалификация рабочих и большие финансовые затраты.

Одноконтурный котел + отопление + бойлер косвенного нагрева

Для людей, которым необходима хорошая производительность по горячей воде или большая надежность, чем второй контур настенного котла или рециркуляция горячей воды — всегда выбирают схемы отопления с бойлером косвенного нагрева. Не правильное подключение бойлера приводит к длительному нагреву воды, при правильном же подключении вы практически ни когда не заметите перебоев в горячем водоснабжении.

При выборе схемы отопления с бойлером косвенного нагрева, нужно помнить два основных правила — для нагрева бойлера должна использоваться вся мощность котла и нагрев бойлера должен осуществляться в приоретете над другим отоплением (т.е. пока нагревается бойлер, другие контура отопления не должны работать).

Для настенных котлов наиболее популярным решением, при подключении бойлера косвенного нагрева к системе отопления, является трех-ходовой вентиль. При остывании питьевой воды в бойлере вентиль направляет весть поток теплоносителя через бойлер, при этом на нагрев радиаторов теплоноситель не подается. Многие производители настенных котлов закладывают возможность управления трех-ходовым клапаном с помощью собственной автоматики котла. В одноконтурном Baxi LUNA 3 Comfort такой вентиль уже заложен в корпус котла.

Так как в напольных котлах основной насос отопления устанавливается в не котла, то в таких схемах (с напольным котлом) предпочтительней применять схему с двумя насосами (вместо трех-ходового клапана).

При необходимости нагрева воды в бойлере, автоматика котла или другая автоматика, включает насос бойлера и выключает насос отопления. После нагрева — наоборот. Электрическую часть всех подключений смотрите в инструкции к котлу. В данном случае в бойлере необходимо установить датчик температуры или термостат, который будет давать сигнал котлу.

Сложные схемы с напольным котлом, гидрострелкой и распределительным коллектором

Такие схемы применяются в случай с большим количеством независимых контуров отопления. Например, радиаторы дома, теплый пол дома, отопление бани, бойлер косвенного нагрева, нагрев бассейна и др.

В качестве котла может быть абсолютно любой котел, настенный, напольный, газовый или электрический. Наличие гидравлической стрелки в таких схемах обязателен, т.к. выполняет достаточно функций (защита чугунного котла от холодной обратки, уравнивание перепада давлений, согласование работы насосов и др.). Более подробную информацию можно найти на страницах нашего сайта.

Данную схему можно немного изменить, а именно, бойлер косвенного нагрева можно подключить не от коллектора, а перед гидрострелкой, тем самым получив предыдущую схему с двумя насосами.

Можно ли смешивать теплый пол и радиаторы?

Короче да. Блог закончился, правда? Ну нет ; Всегда полезно получить ответы для своих клиентов, когда они неизбежно задают этот самый вопрос о доступных конструкциях и возможностях теплых полов; мы уверены, что вы были там. Итак, давайте представим вам факты. В то время как полы с подогревом часто рассматриваются как новая технология, которая приходит на смену радиаторам, что воспринимается как архаичный и традиционный метод отопления, радиаторы и полы с подогревом могут очень хорошо работать вместе.

Доступны варианты

Одна из распространенных практик, которую люди, как вы, несомненно, понимают, — это установка полов с подогревом в новом здании; расширение или иначе. Таким образом, радиаторы часто хранятся во всей остальной части дома, а UFH устанавливаются только в новой секции. Поскольку новая постройка, скорее всего, будет бетонной стяжкой, сейчас самое подходящее время, а также с точки зрения энергоэффективности, для установки системы UFH.

Еще один вариант, который предпочитают многие люди, — это применение УФН внизу и сохранение радиаторов отопления наверху.Конечно, это не связано с тем, что UFH нельзя применять на первом этаже, потому что он может — особенно потому, что они часто представляют собой деревянную подвесную конструкцию — в первую очередь из-за кажущейся практичности и рентабельности только покупки система первого этажа.

Как они работают вместе?

Поскольку обе системы требуют разной температуры воды, часто возникает вопрос, как эти две системы могут работать вместе друг с другом. В основном у вас есть два подхода.Самым простым является проектирование радиаторов для нормальной температуры подачи (допустим, 60 ° C), при которой и радиаторы, и полы с подогревом используют одно и то же питание от котла до зонных клапанов, а затем полагаясь на встроенный смесительный клапан. и насос, подключенный к коллектору, чтобы снизить температуру примерно до 40 ° C, прежде чем он попадет в систему UFH.

Другой вариант — установить котел на низкую температуру (например, 40 ° C), отказаться от подпольного смесительного клапана и использовать радиаторы увеличенного размера, которые будут компенсировать более низкую температуру подачи в них.Конечно, проблема в том, что у вас на стенах огромные куски стали, но…

Два порта или три порта? S-план или Y-план? А как насчет обхода?

В идеале вы выберете маршрут S-плана и будете использовать двухходовые клапаны для обеспечения блокировки и управления котлом, один для контура рад и один для контура UFH, но это ничем не отличается от использования S-плана для управления. один контур радиаторного отопления и горячее водоснабжение (ГВС) Потребуется некоторое планирование того, как вы будете управлять системой по времени, поэтому, если вы используете простые поворотные термостаты для радиаторов и пола, тогда потребуется двухканальный таймер (или трехканальный для управления ГВС).Другой вариант — использовать программируемые термостаты для пола (по одному на каждую зону входит в стандартную комплектацию) и отдельный программируемый стат для контура радиатора. Еще одно соображение — как добиться открытой или обходной зоны для радиаторов, если вы используете на них ТРВ. так вы избежите ситуации, когда ТРВ закрыты, но котел работает.

Наше предложение — просто подойти к нему как обычно и иметь вешалку для полотенец или что-то подобное без TRV, или установить автоматический байпасный клапан. Для системы UFH байпас не требуется, потому что органы управления и коммутационный центр обеспечивают необходимую электрическую блокировку, что означает, что котел не срабатывает, когда нет потребности.

Технически возможно добавить смешанную систему к существующему Y-плану с трехходовым клапаном, но мы советуем избегать этого мира боли и переходить к S-плану.

Итак … в общем!

Таким образом, легко понять, почему многие клиенты считают, что они не могут рассчитывать на объединение обеих систем, но это все довольно просто. Если вы столкнулись с любопытным клиентом и не можете найти ответы, отправьте их в направлении нашего блога! Кроме того, если у вас есть какие-либо дополнительные вопросы, связанные с нашими услугами по уходу за полом, или вы хотите поговорить с одним из наших дружелюбных сотрудников, не стесняйтесь обращаться к нам! Вы можете связаться с нами по телефону 0333 800 1750, где наша команда экспертов будет с нетерпением ждать вашего звонка.

Мы можем посоветовать вам, как добиться блокировки, и подскажем, как заставить все это работать. Это действительно просто, если вы сделали это один раз (но помните, что Y-plan = «world-of-pain»)

В качестве альтернативы, если вы присутствуете в социальных сетях, вы можете быть в курсе всех вещей Underfloor через наши учетные записи в Facebook и Twitter; так что до встречи!

отопление — Термостат Nest — Комбинированный котел и установка UFH вопрос

Недавно мы сделали кое-какие работы, установили новую комнату открытой планировки, новый бойлер и полы с подогревом (UFH).У нас была некоторая путаница, большая часть которой возникла из-за того, что мы не понимали, как на самом деле работают бойлер и UFH, но, по сути, я хочу понять, как лучше всего настроить наши термостаты Nest Smart.

Сначала я объясню настройку. В оригинальном доме использовались комбинированный котел и традиционные радиаторы, у нас только что была пристройка на 50 кв.м, чтобы добавить новую комнату с влажным полом с подогревом, хорошо изолированной и облицованной плиткой. (т.е. эта комната красивая и уютная). В комнате 3 зоны, но для всех целей и задач эти зоны могут также действовать как 1 для нас, единственная причина, по которой у нас есть 3 зоны, заключается в том, что это большая комната, и она нагревается быстрее.Новый UFH возвращается к коллектору, который питает комбинированный котел, и имеет собственный насос, который, как я понимаю, смешивает горячую воду с холодной водой, возвращаемой из радиаторов. (для справки, клапаны коллектора UFH в настоящее время имеют только пылезащитные колпачки).

У нас есть электрик, чтобы он установил 1 термостат Nest в этой новой комнате. (он тоже был новичком во всем этом, но мы прошли через это). Он настроил это так, чтобы один термостат был подключен к комбинированному котлу, а также питание для насоса.Если я правильно понимаю, при вызове тепла насос включается / выключается, а температура регулирует температуру в котле.
Это более или менее работает для нас, мне не нужен точный контроль температуры UFH, просто включение / выключение. Но проблема, с которой я столкнулся с этим, с 1 термостатом, заключается в том, что эта новая комната становится очень теплой и остается очень теплой в течение нескольких часов, поэтому интеллектуальный термостат понимает это и отключает любой запрос на тепло на несколько часов — проблема в том, что остальная часть дома временами становится очень холодной.

Я думаю, что он работает лучше с 2 термостатами, один для комбинированного котла, а другой для насоса UFH, так что UFH можно выключить раньше, так как его не нужно включать так долго. Но я не знаю, достаточно ли умен термостат, чтобы включить котел, когда UFH требует тепла, поскольку он полностью зависит от того, что он включен. Другой вопрос. Возможно, я над этим подумал, отключил ли UFH раньше, сэкономил нам деньги, может быть, 1 термостат в другой комнате в старом доме работает лучше.Если мне нужен более точный контроль над температурой UFH, идут ли их конкретные клапаны туда, где те пылезащитные колпачки, которые предназначены для этого, или все, что они делают, это включаются и выключаются? как видите у меня некоторая путаница! так что любая помощь в разработке того, что мне нужно делать и на каких правильных вопросах мне нужно сосредоточиться.

Руководство по покупке полового отопления

| Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом полов, поэтому очень важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни.По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное управление нагревом с помощью шкалы традиционного стиля для регулировки температуры. Ручные термостаты просты в использовании, но дают вам ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании. Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству.Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивно понятным. Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ сократить потребление энергии без ущерба для вашего комфорта. Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями.В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить другой режим отопления для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из целого ряда настраиваемых режимов обогрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию. Это может подойти для помещений, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Типовой проект

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые сложные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор

Термостаты

с монитором энергопотребления будут регистрировать ваше потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, которые покажут вам, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать отопление, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат будет регулировать свою тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от выключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и скорректирует ваше расписание, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифов

Термостаты с переключением тарифов контролируют ваше энергопотребление и постоянно следят за рынком энергии, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат уведомит вас, если он найдет более конкурентоспособный тариф — или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать в термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

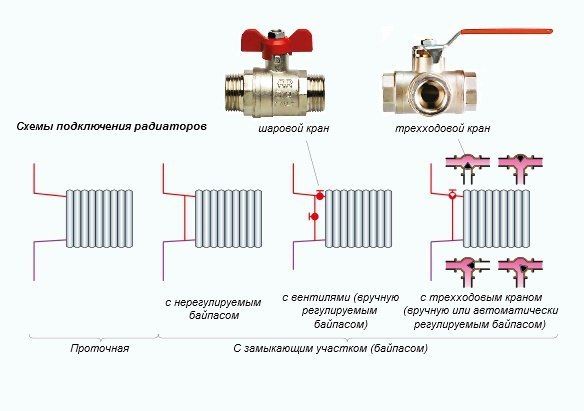

Схема подключения

для теплых полов и радиаторов

Термостатический смеситель серии Vola 3000 неисправен термостатический картридж vr3277k.Термостатические смесители серии Vola 3200 3100 3000 для душа имеют низкую температуру воды.

230в 1н 400в 3н.

Схема подключения теплых полов и радиаторов . Тепловой насос с воздушным источником. Airmodule e 15 тепловой насос скачать инструкцию в формате pdf. Elektrische fussbodenheizung bodentemperierung elektrische fussbodenheizung ist nicht gleich fussbodenheizung die elektrische fussbodenheizung ist sicher gunstig und. Просмотрите и скачайте онлайн-руководство по установке ivt airmodule e 15.Кроме того, имеет значение, с какой стороны оранжевый и если требуется серый войти в. Airmodule e 9 airbox e 50 90 airbox e 130 170 airbox s 50 90 airbox s 130 170. Если из душа выходит только горячая или холодная вода, это может быть по нескольким причинам. Ae050jxydeheu тепловой насос скачать инструкцию в формате pdf. Загрузите инструкции по установке и электромонтажу для широкого спектра продуктов vent axia вместе с другой документацией по продукту. Просмотрите и скачайте онлайн-инструкцию по установке samsung ae050jxydeheu.Чтобы помочь вам найти подходящие продукты для ваших нужд, весь наш ассортимент сгруппирован по категориям ниже. Ae120jxydeheu ae090jxydeheu ae140jxydeheu ae160jxydeheu. Они неизменно производят высококачественные продукты для душа, которые выглядят фантастически, остаются чрезвычайно надежными в течение многих лет и дарят вам незабываемые впечатления. Mira продолжает оставаться самой популярной маркой душевых в Великобритании, и для этого есть веские причины. Проблема с термостатическим картриджем Triton 83310120: нет горячей или холодной воды.

Вода, возвращающаяся в котел из радиаторов, не может быть холоднее, чем комнатная температура, обычно около 68 ° F, что ограничивает возможное колебание температуры чуть более семидесяти градусов.Нужен совет относительно схемы разводки отопления от клапанов до котла на биомассе Klover. Вы просто проложите оранжевый провод от двух клапанов к клеммной колодке на задней панели котла, чтобы включить котел, или оранжево-серый провод. Большой ассортимент продукции Vent Axias доступен для самых разных целей и условий. Для отдельных загрузок просто щелкните имя файла в правом столбце, чтобы просмотреть сохранение файла.

«Теплые полы»: полное руководство для начинающих

«Полы с подогревом» — отличный вариант для тех, кто хочет добавить в свой дом новую незаметную и компактную систему отопления.

Независимо от того, строите ли вы пристройку или собираетесь строить самостоятельно, вы должны учитывать свои потребности в отоплении на ранней стадии.

Чтобы правильно выбрать систему теплого пола для вашего дома, вам нужно подумать, как и где вы хотите ее использовать.

Наше подробное руководство охватывает все, чтобы помочь вам принять обоснованное решение.

( БОЛЬШЕ: Получите индивидуальное предложение для вашего теплого пола)

Что такое теплый пол?

«Полы с подогревом» включают в себя прокладку трубопроводов в полу, эффективно превращая весь пол в радиатор.

Он обогревает комнату с нуля и предлагает повышенный уровень комфорта, а также меньшую нагрузку на ваш котел, чем традиционная радиаторная система. Это связано с тем, что полы с подогревом имеют более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.

Полы с подогревом действительно хорошо сочетаются с возобновляемыми технологиями, такими как тепловые насосы, и могут помочь предотвратить появление холодных пятен и сквозняков в вашем доме.

Это также устраняет необходимость в радиаторах, что, в свою очередь, обеспечивает большую гибкость дизайна, когда дело доходит до планировки и расстановки мебели.

Типы полов с подогревом

Существует два основных типа теплых полов:

В общих чертах, система влажных полов включает трубы, заполненные теплой водой и работающие от бойлера или теплового насоса, скрытые в полу, и обычно встраивается в стяжку пола.

Это лучший тип теплых полов для тех, кто строит с нуля и / или планирует систему для всего дома.

Электрические полы с подогревом зачастую дешевле и проще (особенно в существующих домах) в установке, чем влажные полы с подогревом.Однако эксплуатационные расходы могут быть в три раза выше.

Найдите время, чтобы спланировать дизайн вашего теплого пола в вашем пристройке (Изображение предоставлено: Getty Images)

Часто бывает хорошей идеей установить электрический теплый пол в небольшом отдельном помещении, например, в ванной или соседней комнате. может быть сложно установить влажный теплый пол.

Одно из наиболее распространенных и наихудших применений электрического теплого пола — это зимний сад. Обычно эти помещения нуждаются в большом количестве тепла и используются в течение относительно долгого времени в течение дня (по сравнению с ванной).

Тогда ключевой проблемой становятся эксплуатационные расходы, и дополнительные проблемы и расходы, связанные с влажной системой, вполне окупаются.

Если вы выбираете систему теплого пола для всего дома, в каждую комнату будут выходить отдельные трубы. Это позволяет вам контролировать, когда эти комнаты или «зоны» отапливаются и как долго, избавляя вас от необходимости обогревать незанятые помещения.

Могу ли я установить теплый пол в моем существующем доме?

Модернизация будет дороже, особенно если необходимо заменить существующие деревянные полы или вырыть бетонные полы

Хотя лучше всего установить теплый пол во время строительства, вы можете установить его в существующем домой, но вам нужно будет выбрать низкопрофильный вариант .

Низкопрофильные системы обычно имеют трубы меньшего диаметра и работают при более высоких температурах. Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если теплые полы добавляются к существующей радиаторной системе, тогда потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью телефонного приложения) значительно упрощают установку.

( БОЛЬШЕ: Модернизация теплых полов)

Сколько стоит теплый пол?

Стоимость полов с подогревом составляет от 20 фунтов стерлингов / м2 до 40 фунтов стерлингов / м2 установленного .Эти цифры будут варьироваться в зависимости от размера собственности, количества отопления, которое необходимо зданию, и от того, новое ли это строительство, реконструкция или переоборудование.

Полы с подогревом дороже в установке, чем сопоставимые радиаторные системы — обычно они стоят на 20-50% дороже.

Радиаторы дешевле купить, они хорошо изучены, и есть огромный выбор, когда речь идет о размере, стиле и установщиках. Но они менее эффективны и занимают площадь пола.

Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать разницу температур до 4 ° C по всей комнате.

Людям нужны более энергоэффективные дома, и нельзя игнорировать систему, которая дает снижение потребности в энергии на 15% (по сравнению с радиаторной системой).

Примечание редактора: Homebuilding.co.uk сотрудничает с лучшими британскими поставщиками систем теплого пола, чтобы соответствовать вашим требованиям к их продукции. Просто ответьте на несколько вопросов о том, что вам нужно от системы теплого пола, и мы свяжем вас с подходящим партнером.

Какая толщина стяжки мне нужна для системы теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение.Толщина стяжки, в которую входят теплые влажные трубы, существенно повлияет на использование системы.

Толстая стяжка дает больше времени реакции (время, необходимое для разогрева и охлаждения), тогда как тонкая стяжка будет иметь более быстрое время реакции.

Укладка стяжки поверх системы теплого пола компанией Continal (Изображение предоставлено: Continal: Международная общественная лицензия Creative Commons Attribution-NoDerivatives 4.0)

  • Если трубы размещены в бетонной плите перекрытия (иногда так бывает в новых домах) , он должен быть толщиной 150 мм и обеспечивать время реакции более четырех часов.В этой ситуации лучше всего использовать систему в течение всего дня при более низкой температуре в помещении, скажем, 15 ° C или 16 ° C, чтобы обеспечить фоновый обогрев всего дома. Подогрев, например дровяная печь, является хорошей идеей в занятых помещениях.
  • Стандартная песчаная и цементная стяжка обычно имеет толщину от 65 до 75 мм. , а подогрев пола может занять более двух часов, чтобы нагреть комнату или остыть. Эта ситуация может хорошо подходить для помещений, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
  • При использовании более тонких стяжек мы можем ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе.Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а их тонкость и легкость означает, что они подходят как для ремонта, так и для новостроек

Что правильно и лучше всего, будет зависеть от конструкции дома, ваших профессиональных привычек и того, как предполагается использование системы теплых полов.

( БОЛЬШЕ: Установка подогрева полов)

Поднимет ли теплый пол мой существующий профиль пола?

Полы с подогревом обычно повышают профиль пола.Его величина будет зависеть от ряда факторов, таких как количество изоляции, которое вам нужно добавить, размер трубы, а также необходимость стяжки и отделки пола.

Однако есть некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не будет никакой дополнительной заделки, кроме окончательной отделки пола.

Какие полы подходят для полов с подогревом?

Можно ли положить коврик на пол с подогревом?

Да, можно, но это повлияет на тепловую мощность.Если вы планируете положить в комнату коврик или мебель, то лучше всего спроектировать трубы так, чтобы они были намного ближе друг к другу, примерно на 100 мм, чтобы оставалось достаточно длины для выхода на свободную поверхность

убеждение, что полы с подогревом можно использовать только с плиточным или каменным полом, и хотя это правда, что он хорошо работает с твердыми полами, из этого не следует, что использование других напольных покрытий исключено.

Древесина, например, считается прекрасной, если она представляет собой спроектированную древесину тонкого профиля (12 мм или 15 мм).Конструкционная древесина выдерживает перепады температуры и практически не влияет на тепловую мощность.

Ковер в прошлом считался запрещенным, но Фонд Carpet Foundation провел исследование совместно с Ассоциацией производителей систем обогрева полов, которое показало, что ковер и подложка с тепловым сопротивлением менее 2,5 тог не оказывают значительного воздействия. по эффективности. Согласно Carpet Foundation, типичный ковер с 80% шерсти на 20% нейлон со стандартной подложкой будет иметь значение tog от 1.0 и 2.2.

Все это означает, что вы можете использовать любое напольное покрытие, какое захотите. Тем не менее рекомендуется сообщить об этом проектировщику системы теплого пола, чтобы он мог правильно определить схему расположения труб.

( БОЛЬШЕ : A Руководство по напольным покрытиям )

Управление системой теплого пола

Легко контролировать ваш теплый пол и зонировать определенные области, как это видно при установке JK Heating (Изображение предоставлено: JK Heating)

Система управления системой теплого пола состоит из двух основных частей:

  • Цифровой контроль зоны, который будет использоваться для определения температуры в каждой комнате / зоне
  • Коллекторы и клапаны, с которыми работает зональный контроль

Зональный контроль будет размещен где-нибудь, где домовладелец может внести изменения, а коллекторы теплого пола будут размещены в стороне — под лестницей или в шкафу — так, чтобы они не были заметны.

Регулярного технического обслуживания полов с подогревом не существует, но если что-то пойдет не так, как правило, это будет связано с системами управления отоплением, а не с самой системой.

( БОЛЬШЕ : Коллекторы теплого пола)

Выбор правильного поставщика теплых полов

В конечном итоге эффективность и успех системы теплого пола будет зависеть от качества и дизайна. Выбор поставщика, который предлагает хорошие дизайнерские услуги и последующий уход, очень важен.Часто для этого лучше всего подойдет специализированная компания по производству теплых полов.

Если проект неправильный, то маловероятно, что домовладелец узнает об этом, пока не проживет в доме весь отопительный сезон — к этому времени может быть уже слишком поздно.

Наконец, если вы решите объединить теплый пол с тепловым насосом, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

Полы с подогревом — Honeywell Home Heating Controls

Системы теплого пола становятся наиболее популярной формой отопления для новых домов в Великобритании. Они создают незагроможденные комфортабельные помещения с меньшим количеством сквозняков и хорошо работают в сочетании с эффективными конденсационными котлами.

Многозонный контроллер evotouch — идеальное решение для управления несколькими зонами и контроля пола в одном устройстве.

Малый линейный термоэлектрический привод MT8

Термоэлектрический привод MT8 обеспечивает точную и надежную работу клапана для помещений и зон.Его интеллектуальный набор встроенных функций предлагает множество преимуществ для ускорения установки и обеспечения долгосрочной эксплуатации.

Функции

Модели с ходом 4 и 8 мм
Доступны версии на 230 В и 24 В для …

В комплект мультизонального радиатора evohome входят 4 головки контроллера беспроводного радиатора, что позволяет создавать до 4 зон — по одной головке на зону. Также доступны индивидуальные контроллеры радиаторов.
Контроллеры радиатора HR92 используют двустороннюю связь с контроллером evohome, чтобы гарантировать, что …

Контроллер теплого пола HCC80R

Беспроводной контроллер теплого пола, обеспечивающий до 8 зон управления.

Используйте контроллеры теплого пола для интеграции теплого пола в систему мульти-зонирования evohome.Соедините контроллер теплого пола с беспроводным комнатным термостатом Honeywell Home (DT92 или Y87RF) и evohome …

Комплект термостата evohome WiFi Connected

Комплект подключаемых термостатов evohome состоит из контроллера evohome, кабеля питания и подставки, а также блока беспроводного реле. Доступен пакет зонирования, позволяющий создавать дополнительные зоны нагрева.Системой evohome можно управлять с помощью приложения для планшета или смартфона, доступного для устройств Apple и Android.
evohome …

Комплект для горячей воды, состоящий из беспроводного термостата водонагревателя, приемопередатчика, невентилируемого датчика загрузки водонагревателя и дополнительного беспроводного релейного блока для управления клапаном зоны горячей воды. Управление OpenTherm как для отопления, так и для горячей воды может быть достигнуто с помощью дополнительного моста OpenTherm.

evohome — это сложная система отопления, которая позволяет создавать и индивидуально управлять до 12 зонами отопления в жилых домах. evohome также контролирует горячее водоснабжение.

evohome подходит для любого дома с жидкостной (влажной) системой центрального отопления. Решения по зонированию могут быть рассчитаны на …

Распространенных проблем с подогревом полов и простых способов их решения.

Под полом
комплекты для обогрева — это самый простой и экономичный способ обогреть вашу
дом. Выбирая теплый пол,
вы добавляете ценность своему дому, помогаете окружающей среде и обеспечиваете
равномерное тепло во всем пространстве.

Наиболее серьезное беспокойство, высказанное потенциальными клиентами
неудобства, которые могут возникнуть, если пол с подогревом потребует
Обслуживание. Это руководство предназначено для
решить некоторые из наиболее распространенных проблем и продемонстрировать, что обслуживание вашего нового
система отопления должна быть простой.

Решение единственной зоны системы теплого пола — не обогрев
вверх

Вы определили, что одна часть вашего дома никогда не нагревается.
вверх. Это легко заметить, так как пол
будет холодно под ногами. Один из
преимущества теплого пола в том, что его обычно легко найти, когда вам понадобится
сервис какой-то и где. В
Возможные причины такой проблемы включают:

Проблемы с приводом клапана напольного отопления : возможно, что под приводом находится клапан с залипшим штифтом.Привод — это механизм, который заставляет устройство работать. Решение требует удаления этого привода из пораженной зоны и проверки того, что штифт клапана свободен. Вы можете использовать силиконовый спрей или длинные плоскогубцы, чтобы освободить штифт, если он застрял.

Если привод вышел из строя, вероятно, есть неисправность.
электрическая проблема. Эта проблема требует
вам связаться с инженером-электриком, который захочет проверить ваш термостат или
ваша монтажная плата. Это тоже обычное
причина для того, чтобы нагрев продолжался, а также останавливался.

Выдачи термостата :
Если у вас не работает отопление в одной области, это может быть проблемой.
с настройками в термостате. Это
рекомендуется сначала проверить батареи, а затем ознакомиться с руководством пользователя, чтобы
убедитесь, что у вас правильные настройки.
Когда вы проверили все очевидные потенциальные причины, а вы все еще
не радуйтесь, вам понадобится помощь инженера-электрика.

Вы узнаете, что это ошибка настройки термостата, потому что
термостат отобразит сообщение об ошибке E1 или E2.Используя руководство пользователя, сбросьте термостат,
и это должно устранить ошибку.

Воздух в системе :
Как и в случае с радиаторами, воздух может попасть в контур теплого пола. Средство удаления воздуха звучит, но это
так же просто, как протолкнуть любой засор через трубу. Во-первых, вам нужно изолировать
все зоны, кроме той, которая не нагревается. Снимите привод и подсоедините шланг к
клапан потока. Затем вам следует подключиться
шланг трубы к холодному крану. Соединять
другой шланг к точке слива на коллекторе и вывести отходы.Только
когда обе трубы соединены, включите холодный кран и промойте воду.
через систему.

Это намного проще, чем вы думаете, но может быть лучше
попросить сантехника выполнить задание, чтобы убедиться, что трубы подключены к
правильные коллекторы.

Проблема с проводкой:
Может быть неисправное соединение. В
соединение может быть внутри привода, термостата или проводки
доска. Это электрическая проблема, и
электрик сможет это быстро решить.

Решения для нескольких зон или всей системы отопления не работают.
нагреть

Ваш пол с подогревом вообще не нагревается? У тебя есть
заметил, что более чем одна зона или даже вся система перестали нагреваться
вверх. Это указывает на более значительный
проблема с системой, и вам, скорее всего, понадобится сантехник или электрик. Однако технический специалист должен уметь
решить проблему без особых неудобств.

Отказ
циркуляционный насос / реле насоса или монтажная плата:
это электрические проблемы,
и вам следует обратиться за помощью к электрику.

Запорные клапаны
закрыто на коллекторе
: это легко проверить. Запорный клапан должен соответствовать
трубы на коллекторе, если это не так, то он застревает в закрытом положении —
это легко увидеть, так как он будет находиться под углом 90 градусов к трубе. Это займет несколько минут.
квалифицированный специалист для решения.

Штифт смесительного клапана
застрял
: как и в случае застревания штифта в приводе, это можно решить с помощью
силиконовый спрей или длинные плоскогубцы.
Вам просто нужно отклеить булавку.

Проблемы с котлом / нет
питание на монтажных платах
: может быть проблема с получением сигналов
к котлу, для чего потребуется помощь электрика. Возможно, котел не работает на
все. Как с системой центрального отопления
с радиаторами это легко проверить, так как в
котел.

Решение третье: Насос теплого пола работает постоянно

Вы привыкнете к звуку включенного насоса и
выключен, так как вы ожидаете, что котел включится, когда термостат потребует большего
нагревать.Поэтому легко определить, когда
этот насос работает все время и является явным признаком проблемы. Вы, вероятно, получаете тепло, но вы также
потребляя много электроэнергии, поэтому рекомендуется быстро решить эту проблему.

Реле насоса заело
монтажная плата / неисправный термостат / проблема привода теплого пола
: все
эти проблемы являются результатом электрических проблем, которые потребуют
помощь электрика. Вы могли
попробуйте сбросить термостат, очистив возможные ошибки, прежде чем звонить
для техника.

Решение проблем с давлением

Возможно повышение давления в системе, т.к.
а также потеря давления. Есть
несколько потенциальных проблем, которые относительно легко идентифицировать.

Петля заполнения левая на :
вы можете эффективно решить эту проблему, проверив, что клапаны на обоих концах
гибкий шланг находится в закрытом положении и что вы отсоединили
заправочная петля.

Ограничение в
трубопровод:
в трубопроводе может быть мусор или воздух в трубе
где-то.Вы можете быстро это проверить,
выключение насоса, и если давление меняется, то, вероятно,
завал какой-то. Следовать
инструкции по промывке труб, но учтите, что это лучше всего делать
водопроводчик. Также важно отметить
что ваша помпа находится близко к клапану, то всегда будет повышение
давление при запуске насоса.

Диафрагма повреждена: шт.
возможно, что потребуется замена всего расширительного бака, если
диафрагма разорвана.Инженер
это можно проверить, нажав на иглу клапана Шредера на нижней стороне.
расширительного клапана.

Также возможно, что в диафрагме нет воздуха,
Таким образом, вода не может расширяться при нагревании. Инженер будет использовать ножной насос для разгрузки
некоторый напор воды, который должен эффективно решить эту проблему.

Давление падения :
утечки в системе могут вызвать потерю давления. Вы сможете определить, где находится
утечка путем повторного повышения давления в разных зонах системы по очереди.Это также может быть проблема с давлением
предохранительный клапан, расширительный бак на котле или продувка котла
клапан. Это хорошая идея — обратиться за поддержкой
от электрика по вопросам с котлом и сантехника по проблемам с
клапаны и трубы.

Все вопросы имеют решение

Несмотря на то, что каждое из этих решений рекомендует вам искать
совет сантехника или электрика, ни одно из этих решений не требует
значительные строительные работы по замене отопления — обычно это
Основная забота большинства людей, рассматривающих теплые полы.Полы с подогревом — надежная система, а
Маловероятно, что вы будете регулярно сталкиваться с проблемами. Когда возникают проблемы, наши специалисты часто
Сообщите, что это что-то простое и легко исправляемое.

Если вы хотите, чтобы ваше отопление работало, вы можете
инвестируйте в план обслуживания. Это возможно
который ваш поставщик услуг может затем регулярно посещать, чтобы промыть трубы к
удалите накопившийся осадок и, следовательно, остановите засорение до того, как он прервет ваш
комфорт. Они также проверит ваш
клапаны и коллекторы, убедившись, что все они находятся в правильном положении и свободны
двигаться, предотвращая застревание штифтов и повреждение уплотнений.
Как и в любой другой системе отопления, бойлер следует регулярно
обслуживается.

Теперь вы можете инвестировать в свою систему теплого пола, зная
что если есть проблема, есть быстрое и простое решение. Однако что может быть важнее знать
заключается в том, что большинство архитекторов выбирают системы теплого пола, потому что они так
надежны и после установки вряд ли потребуют обслуживания и ремонта.

.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
