Управление освещением из 4 мест: как сделать своими руками

Собираем схему управления освещением из четырех мест

Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.

В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.

Содержание

Схема проходных и перекрестных выключателей
- Проходные и перекрестные выключатели
- Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
Схема управления освещением из 4 мест при помощи импульсного реле
- Что такое импульсное реле?
- Схема управления освещением от импульсного реле
Вывод

Схема проходных и перекрестных выключателей

Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.

Проходные и перекрестные выключатели

Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.

Схема обычного одноклавишного выключателя	Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются.
Схема проходного выключателя	Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются.
Схема перекрестного выключателя	Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3.

Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А. При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.

Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест

Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.

Установка выключателя

Итак:

Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов.
Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.

Подключение проходного выключателя

Теперь приступаем непосредственно к подключению. Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.

Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.

От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.

Подключение перекрёстного выключателя

Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.

Схема управления освещением из четырех мест

Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.

А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения.
Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.

От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле. Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Вывод

Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.

Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.

Схема подключения проходного выключателя — пошаговая инструкция!

Содержание

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

Индикаторной отверткой проверьте наличие тока в сети.
Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.

Используйте защитные перчатки с изоляцией, которые защитят от удара током.
При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:
одноклавишные;
двухклавишные;
трёхклавишные;
одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:
клавишные;
сенсорные;
с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

Исключения следующие:
проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

Коммутаторы подключаются последовательно друг другу.
Совершается не размыкание, а переключение фазы на другую линию.
Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Проходной выключатель: схема подключения из трех и более мест

Если возникает необходимость в управлении осветительными приборами с разных мест, тогда следует реализовать схему подключения проходного выключателя на 3 точки. Это актуально для многоэтажных домов, больших залов, длинных коридоров с несколькими выходами. Для этого понадобится помимо двух обычных проходных выключателей перекрестный переключатель. В таком коммутирующем устройстве располагаются не три, а четыре контакта: одна пара входных и два выходных, которые одновременно переключаются. Для этого следует использовать четырехжильный кабель.

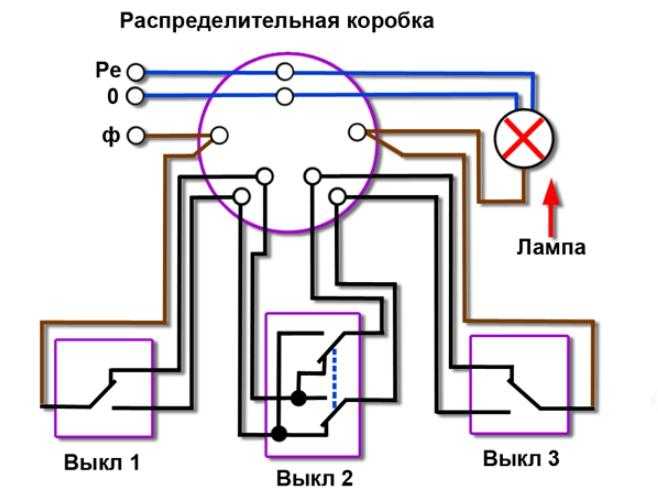

Схема подключения трех проходных выключателей

В схеме подключения проходных выключателей с 3х мест на первой и последней точке используются обычные переключатели, между которыми устанавливается перекрестный выключатель.

Схема подключения проходных выключателей с трех мест будет выглядеть следующим образом:

на лампу выводится «ноль» и заземление;
подключение фазы к входу первого проходного выключателя;
при помощи проводов выполняется соединение выходных контактов первого выключателя с входной парой клемм перекрестного переключателя;
соединение выходных проводов перекрестного выключателя с парой клемм на выходе из второго проходного выключателя;
провод от второго переключателя подается на светильник;
второй провод, который идет от светильника, приходит в распределительную коробку на «ноль».

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Конструктивные особенности

Прежде чем рассматривать возможные варианты подключения проходных выключателей, необходимо хорошенько разобраться в его конструктивном исполнении и принципе действия, тогда всё станет понятным и схема включения его в общую электрическую сеть не покажется такой уж сложной.

Внешне такой аппарат ничем не отличается от обыкновенного выключателя. Тем не менее, они выполняют абсолютно разные функции. Обычный аппарат имеет два состояния:

«включено», в этом случае происходит замыкание электрической цепи, по которой протекает ток и напряжение поступает на осветительный прибор, в результате чего лампы загораются;
«отключено», электрическая цепь при этом разомкнута, ток доходит лишь до места разрыва цепи, напряжение на светильник не поступает, лампочки соответственно не горят.

Даже если вы поставите два обычных выключателя на одну лампочку в разных концах помещения, получится просто цепь последовательного соединения элементов, управлять освещением из 2 мест не получится.

Основное отличие проходного выключателя от обычного заключается в контактной системе.

обычный выключатель имеет 2 контакта

Обыкновенный аппарат имеет два места для подсоединения проводов, то есть по одному контакту на входе и на выходе. А внутри контактной системы расположен подвижный элемент, который при воздействии на него с помощью привода с клавишей, замыкает либо размыкает входной и отходящий контакты.

проходной выключатель имеет 3 контакта

Конструкция проходного выключателя отличается тремя контактами – одним на входе и двумя на выходе. Когда вы будете нажимать клавишу и с её помощью воздействовать на внутренний подвижный элемент (в данном устройстве он перекидного типа), он в любом случае будет замыкать одну либо вторую цепочку, посередине он стоять не может. То есть всегда есть цепь между входом и одним из выходов, внутренний подвижный элемент как бы перекидывается на один выход либо на другой.

Так выглядит и работает контактная система проходного выключателя. Ну а сверху, он, как и обычное устройство, имеет пластиковую защитную рамку и клавишу, с помощью которой происходит переключение. Единственное отличие — на клавише имеются небольшие треугольники, как будто направленные в разные стороны стрелочки, именно по такой маркировке можно отличить проходной коммутационный аппарат от обычного.

Обратите внимание! За счёт того, что проходные выключатели являются, по сути, аппаратами, дублирующими друг друга, их клавиши не имеют чётко определённого положения «включено» и «отключено». Положение клавиши каждый раз может быть разным, в зависимости от того, в каком состоянии на данный момент находятся контакты парного устройства.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Где может в доме понадобиться включать свет из трех мест? Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери. Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Схемы подключения проходного выключателя

Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.

Электрическая схема

Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.

Схема проходного выключателя.

Схема управления с 2 мест

Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

Схема управления освещением из двух мест.

Схема управления из 3 точек

Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

Схема управления освещением из трех мест.

Схема для 4 и более точек

Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.

Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.

Схема управления освещением для четырех точек.

Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.

Схема с распредкоробкой

Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.

Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:

удобнее производить скрутку проводов;
легче находить неисправность в процессе эксплуатации;
проще подключить другие дополнительные приборы при необходимости.

Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

Схема управления с распределительной коробкой.

С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.

Подключение сенсорного выключателя

Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.

В схеме различают главный (Master) и вспомогательные (Slave) выключатели.

В Master задействованы клеммы:

Lin – фазная;
L1, L2 – для нагрузки;
COM – информационная.

У Slave задействуют контакты Lin и COM.

Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

Схема подключения сенсорного выключателя.

Для управления светом через пульт требуется программирование.

Его выполняют в 3 приема:

прикасаются пальцем к сенсору главного переключателя;

услышав звуковой сигнал, убирают палец;

на мгновение касаются сенсора выключателя Slave.

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце

Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

Обесточьте помещение, в котором будете производить работы.
При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
Закрепите выключатели в подрозетниках, установите рамки и клавиши.
Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

https://youtube.com/watch?v=KKiariXmqfw

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Как подключить 4-позиционный переключатель [со схемами и PDF]

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Всегда полезно регулировать освещение на больших открытых пространствах, где люди постоянно входят и выходят. То же самое касается лестницы. Вдоль лестничной клетки на каждом этаже обязательно должно быть установлено несколько выключателей света.

Даже если вы хотите иметь десять переключателей для управления одним светом (например), вам понадобятся два трехпозиционных переключателя и восемь четырехпозиционных переключателей. Но не забывайте, что все 4-позиционные переключатели должны располагаться между двумя 3-позиционными переключателями.

Все дополнительные 4-позиционные переключатели также подключаются между 3-позиционными переключателями. Такое расположение очень удобно для больших помещений с несколькими дверями.

Что такое 4-позиционный переключатель ? Переключатель четырехпозиционный – это специальное сложное устройство, состоящее всего из 5 винтов (или клемм), в число которых входят: (2) общие клеммы , (2) клеммы для пассажиров и (1) клемма заземления :

Если сравнить этот переключатель с другими вариантами, трехпозиционный переключатель будет иметь четыре винта (или клеммы). ) и двухпозиционный (случайно/обычно используемый «однополюсный» переключатель) будет иметь только три винта (или клеммы).

Винты (или клеммы) четырехпозиционного переключателя обычно имеют цветовую маркировку, которая включает:

Два винта (или клеммы) латунного цвета: «Туристические терминалы».
Два темных (или черных) винта (или клеммы): «Общие клеммы».
Зеленый винт (или клемма): «Заземляющая клемма».

Четырехпозиционные выключатели обычно используются для управления освещением с трех или более выключателей или точек (например, на каждом этаже лестницы). Эти переключатели используются в цепях вместе со связанными трехпозиционными переключателями.

В четырехпозиционном переключателе имеется в общей сложности четыре винта (или клеммы), обеспечивающие 2 набора мест переключения. Эти положения переключателя позволят току использовать два пути, по которым он может пройти.

Когда переключатель находится в верхнем положении, ток будет проходить через один набор клемм, а когда он находится в нижнем направлении, он проходит через другой набор. Чтобы выяснить, какие клеммы связаны, вы можете использовать для проверки омметр (или мультиметр).

Более подробно этот процесс описан ниже (видео):

Как работает четырехпозиционный переключатель

Посмотрите это видео на YouTube

из некоторых предупреждений:

** Предупреждение №1! Подключение проводов может показаться простым, но если вы допустите малейшую ошибку, вы окажетесь в опасной ситуации, которая может закончиться фатально. Если вы не уверены в том, что делаете, обратитесь за помощью к профессионалу.

** Внимание №2! Отключение проводов от основного источника питания является обязательным, и это первое, что вы должны сделать, прежде чем что-либо еще. Просто нажмите соответствующий выключатель, и только после этого можно начинать работать с проводами.

Подключить 4-позиционный переключатель несложно, если вы избежите некоторых основных ошибок (одной из которых является подключение неправильных проводов, идущих от 3-позиционного переключателя, к 4-позиционному переключателю). Причина, по которой это проблема, заключается в том, что вы можете сделать очень логичную и очевидную вещь, но ваш свет не загорится.

О чем я говорю? Провода в вашем белом кабеле (который соединяет переключатели) имеют цветовую маркировку. Клеммы (или винты) переключателя также имеют цветовую маркировку.

Базовая конфигурация 4-позиционного переключателя включает 3 переключателя:

Два 3-позиционных переключателя
Один 4-позиционный переключатель

4-позиционных переключателей может быть больше, но в этой конфигурации мы подключим один 4-позиционный переключатель между двумя 3-позиционными переключателями.

Проблемы с проводкой

После того, как вы вытащите провода из кабеля и начнете их подключать, вы можете получить красный (дорожный) провод, идущий к латунным винтам (или клеммам), и черный (горячий) к черным (или темным) цветным винтам (или клеммам).

Почему? Потому что это логично, но НЕ правильно (свет не сработает).

Для того, чтобы свет работал правильно, вы должны установить оба провода (красный и черный) от первого трехпозиционного переключателя на латунные винты (или клеммы) и провода одного цвета (красный и черный) от второй трехпозиционный переключатель – на темных (или черных) винтах (или клеммах).

Остальное довольно просто (при условии, что первый трехпозиционный переключатель уже подключен). Если это не так, не стесняйтесь читать эту статью о подключении 3-позиционных переключателей. Чтобы наша система освещения работала, все, что осталось сделать, это соединить белые (нейтральные) провода, которые идут от обоих трехпозиционных переключателей, вместе, а также соединить оба заземляющих провода (оставив небольшой кусок для он подключен к 4-позиционному переключателю.

Вот видео о том, как это сделать (лучше один раз увидеть, чем дважды услышать):

Как подключить четырехпозиционный переключатель

Посмотреть это видео на YouTube

Можно ли использовать четырехпозиционный переключатель? как выключатель света для более чем 3-х мест? Конечно! Подключите их все, и вам будет удобно включать и выключать свет в любой части кухни (например).

Нейтральные (или белые) провода трехпозиционных переключателей должны быть соединены вместе, а также заземляющий медный провод (подключенный к зеленой клемме на четырехпозиционном переключателе). Теперь у вас останутся только красный и черный (или горячие) провода.

Провода от первого трехпозиционного переключателя должны быть подключены к латунной клемме (не имеет значения, какой с какой стороны), а второй трехпозиционный переключатель должен быть подключен к темному набору клеммных винтов.

Вот графическая иллюстрация подключения проводов к 4-контактному переключателю:

Общая схема подключения 4-контактного переключателя хорошо объяснена в видео ниже: промежуточный выключатель света

Посмотрите это видео на YouTube

Вот различные способы подключения 4-позиционного выключателя (два основных варианта):

Сначала питание поступает на светильник.
Сначала питание поступает на коммутаторы.

Теперь давайте рассмотрим этот тип установки:

Мы включаем PDF-файлы, чтобы вы могли увидеть изображение и проводку более подробно (схема).

На приведенном выше рисунке используется кабель 14-2 (2 провода с землей), который идет от светильников к трехпозиционному выключателю. Трехжильный кабель с заземлением (или кабель 14-3) используется для подачи питания на 4-позиционный переключатель, а другой кабель 14-3 используется для подключения последнего 3-позиционного переключателя, где заканчивается цепь.

Эту установку можно разделить на следующие категории:

Сначала питание подается на первый 3-позиционный переключатель
Сначала подается питание на 4-позиционный переключатель
Источник питания и свет подключены к одному и тому же трехпозиционному выключателю

Случай №1. Сначала питание поступает на трехпозиционный переключатель.

Теперь давайте посмотрим на схемы, где сначала идет питание на 3-позиционный переключатель :

9000 файлы схем (схемы и схемы в формате PDF) .

В этом случае имеется кабель 14-2, идущий непосредственно от источника питания к 3-позиционному переключателю, а кабель 14-3 используется для прокладки до 4-позиционного переключателя. После этого используется еще один кабель 14-3 для подключения 4-позиционного выключателя ко второму 3-позиционному выключателю, а затем, наконец, кабель 14-2 используется для соединения со светом или несколькими светильниками (в случае нескольких светильников). ).

Дело №2. Сначала питание поступает на 4-позиционный переключатель.

Теперь давайте посмотрим на схемы, где мощность приближается к 4-way Switch First :

Приведенные выше диаграммы в формате PDF (Schematics & и выше проводка).

В этом случае сначала используется кабель 14-2 для питания 4-позиционного переключателя. Затем два кабеля 14-3 выходят из устройства 4-позиционного переключателя (один кабель 14-3 идет к 9-позиционному переключателю).0018 первый 3-позиционный переключатель, а другой к второй 3-позиционный переключатель). После этого кабелем 14-2 подключается второй трехпозиционный выключатель к светильнику.

Дело №3. Источник питания и свет подключены к одному и тому же трехпозиционному выключателю.

Теперь давайте посмотрим на схемы, где питание и источник света подключены к одному и тому же трехпозиционному переключателю :

Более подробные схемы см. в файлах PDF (схемы и проводка).

В этом случае кабель 14-2 используется для питания второго 3-позиционного переключателя, первого. Затем от второго 3-ходового выключателя отходят два кабеля (один кабель 14-2, который используется для питания осветительного прибора, а другой — кабель 14-3, который используется для подключения и второго ). 3-позиционный переключатель на 4-позиционный переключатель). Затем кабель 14-3 используется для подключения 4-позиционного переключателя к 9-позиционному переключателю.0018 первый 3-позиционный переключатель и замыкает цепь.

Не стесняйтесь загружать все схемы в формате PDF.

Если вам нужно подключить к этой системе несколько источников света, просто соедините их вместе (белый провод с белым проводом и черный с черным). Вот статья, которая поможет вам с подключением 4-позиционного переключателя с несколькими лампочками.

Кроме того, никогда не стоит недооценивать потрясающую мощь умных переключателей (3-позиционных), которые делают нашу жизнь намного проще 😊 …

Нажмите на белую кнопку вверху, чтобы найти своего электрика!

Четырехпозиционный и трехпозиционный переключатель: основы подключения

Вы здесь: Главная / Дизайн / Четырехпозиционный и трехпозиционный переключатель: основы подключения

19 ноября 2015 г. Автор: David Herres 1 комментарий

Если лестница, коридор или комната имеют два отдельных входа, трехпозиционные выключатели гарантируют, что людям не придется пересекать комнату в темноте, чтобы включить свет. Трехпозиционные выключатели также полезны для управления наружным освещением между двумя зданиями и для управления освещением в отдельно стоящем гараже из главного здания.

Большинство домовладельцев и продавцов могут без проблем подключить обычные однополюсные выключатели, но когда дело доходит до трехпозиционных выключателей, многие сбиты с толку и в конечном итоге вызывают профессионального электрика, чтобы разобраться во всем. Вот несколько принципов правильной и эффективной установки, которая заработает с первого раза:

Два трехпозиционных переключателя обязательно располагаются на некотором расстоянии друг от друга, но электрически они представляют собой единый «черный ящик». Вместе они функционируют как один обычный однополюсный переключатель, единственной функцией которого является включение и выключение нагрузки.

Эту конфигурацию «черный ящик/переключатель» проще подключить как линейную конфигурацию, в отличие от контура переключателя, который требует большего количества проводов и является более сложным из-за нового требования Кодекса предусматривать нейтраль в каждом распределительном ящике.

Схема, показывающая протекание тока для пары трехпозиционных переключателей и одного четырехпозиционного переключателя.

Один трехпозиционный переключатель является входом для пары, а другой — выходом. Трехпозиционные переключатели имеют одну клемму на одном конце корпуса переключателя. На входном выключателе это один черный (горячий) проводник от источника питания, такого как входная панель. На выходном переключателе один черный провод идет непосредственно на нагрузку. Белые провода не подключены ни к одному выключателю. Они проходят через корпуса и подключаются к нагрузке, как и зеленый или оголенный проводник заземления оборудования.

На другом конце корпуса каждого трехпозиционного переключателя находятся две клеммы. Они предназначены для двух альтернативных путей тока внутри черного ящика между двумя трехпозиционными переключателями. В любой момент времени один из этих проводов находится под напряжением, а другой нет. Между двумя коммутаторами проходит специальный трехжильный кабель. К одной клемме каждого подключается черный проводник. К другому подключается красный. Неважно, что есть что. Красных и черных проводников в народе называют «путешественниками». Чтобы внести немного юмора в эту сухую тему, я называю их «политиками».

Третий проводник белого цвета и не подключен ни к одному выключателю. Он подключается (с помощью проволочных гаек) к белым проводникам в каждом корпусе, чтобы обеспечить непрерывность нейтрали между источником питания и нагрузкой. То же самое относится к неизолированному или зеленому проводнику заземления оборудования. Обязательно подключите его к шинам заземления коммутаторов и ко всем корпусам, если они металлические.

Четырехпозиционные переключатели используются для приложений, которым требуется более двух мест переключения. Их легче понять, чем трехпозиционные переключатели. Они имеют по две клеммы на каждом конце корпуса переключателя и подключаются к бегункам на линии между трехходовыми переключателями, вход на одном конце корпуса переключателя, выход на другом конце. Неважно, в какую сторону смотрят четырехпозиционные переключатели. Красные и черные соединения могут меняться любое количество раз между входным трехпозиционным переключателем и выходным трехпозиционным переключателем.

Вот и все. Следуйте этим основным принципам, и ваши трех- и четырехсторонние установки всегда будут работать. Если вы сомневаетесь, используйте омметр, чтобы прозвонить клеммы этих устройств.

Также доступны трех- и четырехпозиционные диммеры. Они подключены таким же образом и могут добавить атмосферу в гостиную или столовую. (Обратите внимание, однако, что лампы CFL, как правило, не работают с диммерами. Некоторые светодиодные лампы будут работать, а некоторые нет. Совместимость с диммерами указана на упаковке лампы.

Схема подключения проходного выключателя с 4х мест: Управление освещением из 4 мест: как сделать своими руками
