Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

1 Конструкции и принцип работы проходных выключателей

2 Схемотехника основных видов проходных выключателей

3 Управления освещением с 2х мест, схема с применением одноклавишных выключателей

4 Схема управления двухклавишными выключателями двумя группами осветительных приборов

5 Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

  • одноклавишный, три контакта, входной и два выходных,
  • двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
  • трехклавишный корпус имеет 3 – входа и 6 – выходов.

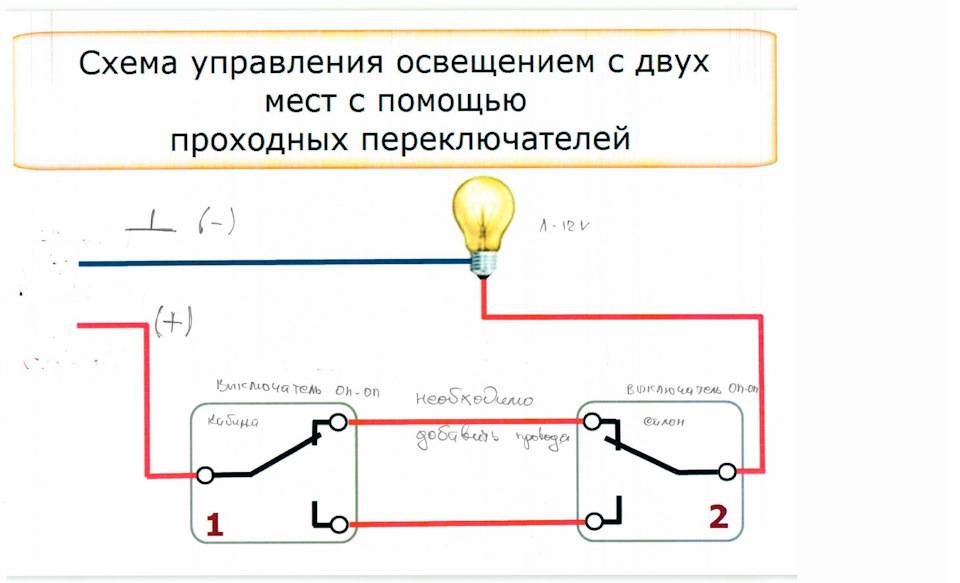

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

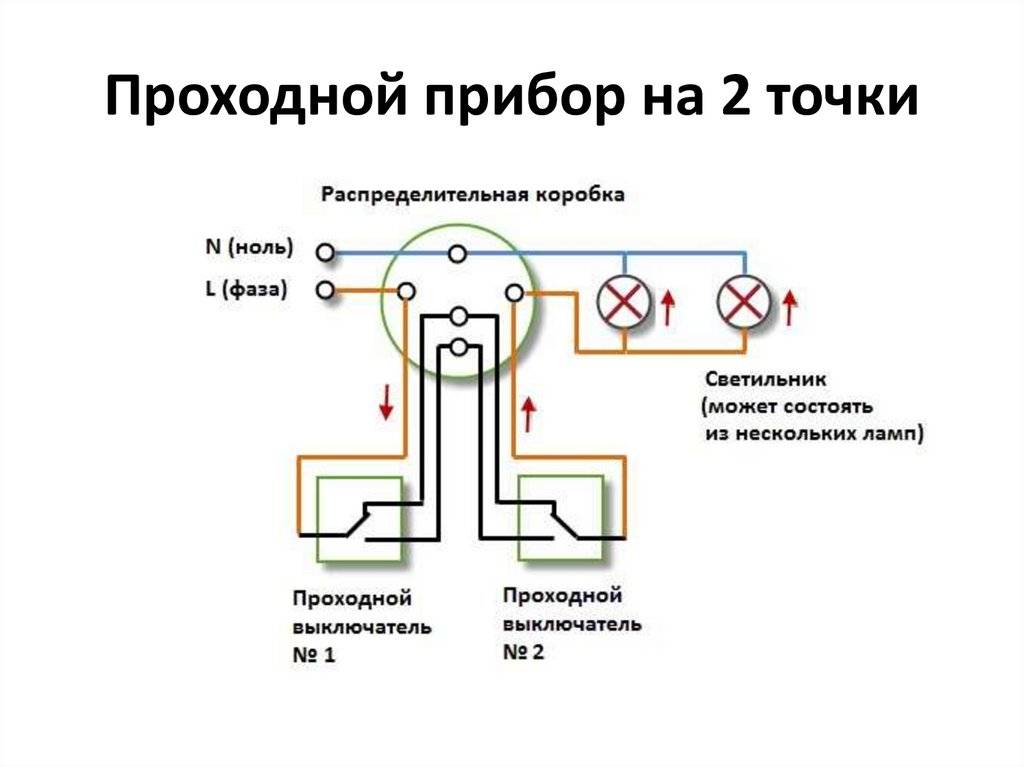

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

  • красная изоляция – фазный провод,
  • синяя изоляция – нейтральный провод,
  • желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

  • один от распределительного щита, кабель питания с одной фазой 220 В,
  • два кабеля от каждого проходного переключателя,
  • один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

  • маршрутов прокладки кабелей,
  • мест установки проходных выключателей,
  • места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее.

В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

  • На парковых аллеях;
  • На стадионах;
  • Для освещения бассейнов и ледовых арен;
  • Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек.

Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

  1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

  1. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

  1.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

  1. Правильный ответ «б»;
  2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
  3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Рис. 1. Схема соединения цепи двухклавишного ПВ с двумя с двух мест управления

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт1233,5468
Ток в Aмперах4,6913,516182736,5
Сечение провода в, мм2111,52,52,546
Макс. длина кабеля в, м34,517,5
17,5		24,521,52325

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

  • Распределительная коробка;
  • Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
  • Двухклавишные проходные выключатели – 2шт;
  • Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

  1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
  2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
  3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
  4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
  5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
  6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
  7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п. 1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

  1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
  2. Желто-зеленый для заземления;
  3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник
  1. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.
Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик
Еще важно знать некоторые нюансы:
  • В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

  • Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.
Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

  1. Многоразовые зажимные клеммы WAGO

    Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

  1. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

  • Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
  • Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
  • На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

  • Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0. 75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

  • Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

  • Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

  • В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

  • Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

  • Установите прибор в режим прозвонки:
  • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
  • Вкрутите в каждую группу по одной лампе накаливания;
  • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

от двух, трех и более точек, фото, видео

Нынешние цены на электроэнергию заставляют задуматься об экономии там, где раньше об этом даже не задумывались. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — платить все равно нужно. Раньше они просто оставляли свет включенным. Сегодня думаешь выключить, но бегать вверх/вниз тоже не радостно. Оказывается есть решение. Чтобы свет не горел постоянно, есть схемы управления лампой из нескольких мест. То есть один или несколько светильников можно включать и выключать из нескольких точек. Для этого нужны специальные переключатели. Они называются контрольно-пропускными пунктами. Иногда встречаются названия «дубликат» или «флип». Все это один вид электрооборудования. Отличаются от обычных большим количеством контактов. Соответственно схема подключения проходного выключателя более сложная. Тем не менее разобраться можно.

Содержание статьи

  • 1 Как выглядит и работает проходной выключатель
  • 2 Схема подключения проходного выключателя с двух мест
  • 3 Схема 3-х точечная
  • 4 Двухклавишный проходной переключатель: схема подключения

Как выглядит и работает проходной переключатель

Если говорить о лицевой стороне, то единственное отличие: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит одноклавишный переключатель? Смотрите, есть двойные стрелки

Если говорить об электрической схеме, то все также просто: в обычных выключателях всего два контакта, в проходных (их еще называют перекидными) контактов три, два из которых общие. В схеме таких устройств всегда два и более, и с помощью этих общих проводов они коммутируются.

Отличие в количестве контактов

Принцип работы прост. Изменяя положение ключа, вход подключается к одному из выходов. То есть у этих устройств всего два рабочих положения:

  • вход подключен к выходу 1;
    • Вход
  • подключен к выходу 2.

Других промежуточных положений нет. Благодаря этому все работает. Поскольку контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключателями». Так что проходной выключатель тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелок на клавишах, нужно осмотреть контактную часть. Фирменные предметы должны иметь схему, которая поможет вам понять, какой тип оборудования вы держите в руках. Оно обязательно есть на изделиях фирм Lezard (Лезард), Legrand (Легран), Viko (Вико). Их часто не хватает на китайских копиях.

Так выглядит кулисный переключатель сзади

Если такой схемы нет, посмотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но не всегда на недорогих экземплярах входом является терминал, который стоит один. Их часто путают. Чтобы найти, где общий контакт, нужно прозвонить контакты между собой в разных положениях ключа. Это нужно сделать обязательно, иначе ничего не получится, а само устройство может сгореть.

Вам понадобится тестер или мультиметр. Если у вас есть мультиметр, поставьте его в звуковой режим — он пищит при наличии контакта. Если имеется тестер указателя, позвоните на короткое замыкание. Приложите щуп к одному из контактов, найдите, с каким из двух он звонит (прибор пищит или стрелка показывает короткое замыкание — отклоняется вправо до упора). Не меняя положения щупов, измените положение ключа. Если короткое замыкание отсутствует, одно из этих двух является общим. Теперь осталось проверить, какой именно. Не переключая ключ, подведите один из щупов к другому контакту. Если короткое замыкание, то контакт, с которого не сдвинули щуп, является общим (это вход).

Как подключить варочную панель написано здесь, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя из двух мест

Эта схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Также можно использовать в спальне — выключите верхний свет при входе и возле кровати (сколько раз вам пришлось вставать, чтобы его включить/выключить?).

Схема включения 2-х позиционного выключателя

Ноль и земля (если есть) подводятся непосредственно к лампе. Фаза подается на выход первого выключателя, вход второго подключается к свободному проводу лампы, выходы двух устройств соединяются между собой.

Глядя на эту схему, легко понять, как работает сквозной переключатель. В положении, показанном на рисунке, лампа горит. Нажав клавишу любого из устройств, мы разрываем цепь. Точно так же при выключенном положении, переместив любой из них в другое положение, мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Разъединение проводов на проходном выключателе

Если говорить о помещении, то укладывать провода нужно примерно как на фото ниже. По современным правилам все они должны располагаться на расстоянии 15 см от потолка. Они могут укладываться в монтажные коробки или лотки, концы проводов вставляются в монтажные коробки. Это удобно: при необходимости можно заменить перфорированную проволоку. Также по последним стандартам все соединения выполняются только в распределительных коробках и с помощью контакторов. Если делать скрутки, то их лучше спаять, а сверху хорошо обмотать изолентой.

Обратный провод лампы подключен к выходу второго выключателя. Белые провода — это провода, соединяющие выходы обоих устройств.

Как проложены провода по комнате

Как подключить люстру самостоятельно, читайте здесь.

3-х точечная схема

Для возможности включения/выключения света с трех мест необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если вы разобрались с тем, что написано выше, то легко в этом разберетесь.

Электрическая схема управления светильником с трех точек

Как собрать такую ​​схему? Вот процедура:

  1. Ноль (и земля, если есть) заводится прямо на лампе.
  2. Фаза подключена к входу одного из проходных выключателей (с тремя входами).
  3. Вход второй подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства подключаются к входу перекрестного выключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства подключены ко второй паре контактов выключателя с четырьмя входами.

Та же схема, но с другого ракурса — куда подключать провода на корпусах.

Куда подключать провода

А вот что-то подобное рассадить по комнате.

Проводка при управлении светильником из трех мест

Если вам нужна схема с четырьмя, пятью и более точками, то она отличается только количеством перекрестных выключателей (на четыре входа/выхода). В любой схеме всегда два переключателя (с тремя входами/выходами) — в самом начале и в самом конце схемы. Все остальные элементы являются кроссоверными устройствами.

Схема подключения 5-точечных проходных выключателей

Убрав один «крестик», вы получите схему управления из четырех точек. Добавьте еще — будет уже схема на 6 мест управления.

О Правила подключения проводов в распределительной коробке читайте здесь.

Выключатель проходной двухклавишный: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя предусмотрены проходные двухклавишные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве такого типа, только придется прозвонить большее количество проводов.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго должна идти на два светильника (или две группы светильников, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если вам нужно организовать управление двумя источниками света с трех и более точек, то придется ставить по два перекрестных выключателя на каждую точку: двухклавишных просто нет переключатели. При этом одна пара контактов ставится на один перекресток, вторая — на другой. А затем, при необходимости, они соединяются друг с другом. Выходы обоих переходов подключены к последнему в цепочке двухклавишному переходному выключателю.

Как управлять двумя светильниками из четырех мест

Если подумать, то все не так уж и сложно, а схема подключения 2-х позиционного выключателя в целом проста. Только много проводов…

Как подключить лодку | Руководство для начинающих с диаграммами

Перейти к содержимому Проводка A Boateric steele2022-03-30T16:39:34-04:00

Я знаю, о чем вы думаете. “ Как этот сумасшедший собирается освещать такую ​​сложную тему, как – как вязать лодку – в одном посте? »

Что ж, вы правы. Мы не сможем охватить все ситуации или все возможные настройки на каждой лодке. И если вся эта информация для вас нова, вам, вероятно, лучше всего нанять профессионального морского электрика, который сделает это за вас (местный каталог поддержки установки). Но мы все равно попытаемся объяснить некоторые общие теории и лучшие практики в надежде, что это поможет.

В этом руководстве мы будем придерживаться систем распределения питания 12 В постоянного тока, а не проводки двигателя или манометра.

Несколько замечаний, прежде чем мы начнем:

  • Положительные провода красного цвета (в нашем руководстве ваша лодка может быть другого цвета)
  • Отрицательные провода черные (или могут быть желтыми на вашей лодке)
  • Ток измеряется в амперах (А)
  • Разность потенциалов измеряется в вольтах (В)
  • По проводам течет ток (как вода по трубе). Слишком большой ток может нагреть проводку до точки возгорания
  • Напряжение не «течет», это измерение потенциала для выполнения работы. Как давление воды в трубе

Я тороплюсь…

Перейти к полной схеме

1. Источник электроэнергии: батарея

В лодке электричество накапливается в одной или нескольких батареях. Аккумуляторы заряжаются от генератора вашего двигателя или вспомогательного зарядного устройства. Они могут удерживать огромное количество энергии, способной пропускать сотни или даже тысячи ампер (больше, чем потребляет весь ваш дом)… поэтому необходимо соблюдать осторожность, и нельзя игнорировать надлежащую защиту цепи .

Значительно обобщая тему здесь, но обычно вы сталкиваетесь с двумя типами аккумуляторов размером с лодку, с которой мы имеем дело:

  1. Пусковая батарея  – Обладает высокой пусковой способностью по току
  2. Аккумулятор глубокого разряда — Способен к глубокому разряду без вреда для здоровья

Две конфигурации, с которыми мы чаще всего сталкиваемся:

  1. Один двигатель — 1 пусковой и 1 домашний аккумулятор
  2. Twin Engine – 2 пусковых и 1 домашняя батарея

Каждый провод, не относящийся к двигателю (КАЖДЫЙ), должен быть защищен предохранителем или автоматическим выключателем

Батарейки есть положительные и отрицательные. Для протекания тока (который выполняет работу) полная цепь должна быть выполнена от положительного обратно к отрицательному. Любой разрыв в цепи в любом месте остановит работу нагрузки (о чем вы, вероятно, уже знаете, иначе вы бы не читали это, чтобы попытаться решить проблему с морской проводкой).

Обычная батарея может выдавать ток 800 А или более

Емкость обычной батареи может составлять 70–80 Ач (ампер-часов). Это означает, что он может работать с нагрузкой 1 А в течение 70–80 часов или с нагрузкой 10 А в течение 7–8 часов, прежде чем он разрядится.

Итак, давайте начнем с электрической схемы нашей лодки с нашими батареями!

СОВЕТ: (используйте вкладки для просмотра и скрытия примечаний)

  • Диаграмма
