Схема подключение варочной панели: Подключение варочной панели: схемы и комплектующие

Схемы подключения варочной панели

Существует три основные схемы подключения варочной панели, это:

1. Подключение к однофазной сети

2. Подключение к двухфазной сети

3. Подключение к трехфазной сети

Практически любую современную варочную поверхность можно подключить по одной из этих схем.

Важно понимать, что все электрические плиты работают от фазного напряжения 230в и использование нескольких фаз, при подключении, призвано лишь уменьшить нагрузку на электропроводку и электросеть всего дома, перераспределив её. Межфазное напряжение 380В при этом не используется.

Чтобы было понятнее, приведу маленький пример, представьте, что вы подключаете варочную панель мощностью 9кВт. При однофазном подключении все 9 кВт будут поступать с одной фазы, а при подключении к трем фазам эта мощность разделится, грубо говоря, на три, с каждой из фаз будет сниматься всего по 3кВт. Это по всем понятиям более правильный подход к организации питания любой энергоёмкой варочной панели или электрической плиты.

Выбор схемы подключения во многом зависит от вашей электропроводки. Зачастую, у вас не остается выбора:

— если к месту подключения варочной панели подходит трехжильный кабель – подключение однофазное

— если пятижильный двух- или трехфазное

Если же вы еще не сделали электропроводку до электроплиты на кухне, обязательно прочитайте нашу статью – «Выбор марки и сечения кабеля для варочной панели», это поможет вам избежать многих проблем с монтажом в будущем. Кроме того, этот материал позволит вам правильно подобрать мощность варочной панели или электроплиты под существующую проводку.

Как я уже говорил ранее, практически любую варочную поверхность можно подключить по одной из трех схем, при этом вы сами выбираете, какую использовать в каждом конкретном случае. Из-за этого, каждая варочная имеет полный набор клемм для всех типов монтажа и очень важно не ошибиться при их присоединении.

На изображении ниже, представленная стандартная клеммная группа и схема подключения, которую вы можете встретить на вашей варочной панели.

Как видите, у панели для подключения есть шесть клемм, часть из них маркирована цифрами от 1 до 5 и одна клемма располагается отдельно – это заземление, оно маркируется соответствующим значком:

Иногда, на некоторых моделях, клеммы маркированы согласно стандартным обозначениям, принятым в электрике:

L1, L2, L3 – это фазы

N1 и N2 – нули

PE — заземление или оно маркируется уже известным вам значком, представленным чуть выше.

Теперь, давайте рассмотрим схемы и разберемся, что и куда следует подключать.



Если у вас для подключения электроплиты из стены выходит трехжильный провод, используйте для подключения первую схему – однофазное подключение.

— Медными перемычками (которые обязательно присутствуют в комплекте с варочной панелью) соединяются клеммы «1», «2» и «3»,к ним подключается фазный провод, обычно белый, черный или коричневый.

— Контакты «4» и «5» – это нули, к ним подключается нулевой провод, обычно это синий.

— К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.

Если вы подключаете к панели электрический шнур с силовой вилкой, которую затем хотите включать в розетку, обязательно читайте статью – «Подключение такой вилки к плите».

Выбор кабеля или провода, которым лучше всего осуществить подключение делайте опираясь на ЭТОТ материал.

Пример подключения варочной панели к однофазной сети своими руками смотрите ЗДЕСЬ.



Для двухфазного подключения варочной поверхности, используется 4 провода: две фазы, ноль и заземление.

Схема двухфазного подключения следующая:

В абсолютном большинстве случаев, в квартирах или домах, бывают только одно- и трехфазные ситстемы электроснабжения, поэтому на кухню у вас, скорее всего, будет проложен пятижильный кабель: три фазы, ноль и заземление. Просто при монтаже, одна фаза не будет задействована.

Порядок подключения панели к двухфазной сети следующий:

— Клеммы «1» и «2» соединяются перемычкой и к ним подключается один фазный проводник (Белый, черный или коричневый)

— Второй фазный провод подключается к клемме «3» (Белый, черный или коричневый)

— Клеммы «4» и «5» соединяются перемычкой и к ним подключается нулевой провод (синий)

— К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.

Довольно много варочных панелей, где именно двухфазное подключение максимально возможное и третяя фаза не задействована вовсе.



В трехфазной сети используется пятижильный кабель: три фазы, ноль и заземление.

Для подключения необходимо пользоваться третей схемой:

 Трехфазное подключение выполняется в следующем порядке:

— К клемме «1» подключаем первый фазный провод (Белый, черный или коричневый)

— К клемме «2» подключаем второй фазный провод (Белый, черный или коричневый)

— К клемме «3» подключаем третий фазный провод (Белый, черный или коричневый)

— Клеммы «4» и «5» соединяются перемычкой и к ним подключается нулевой провод (синий)

— К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.

Порядок подключения фаз к контактам варочной панели не важен, другими словами, без разницы какой вы подключите фазный провод к клемме «1» — белый, коричневый или черный.

Если у вас остались вопросы, либо ваша схема подключения варочной панели сильно отличается от представленной здесь, пишите в комментариях к статье, прикладывайте сразу фото вашей схемы и клемм для подключения, постараюсь оперативно помочь.

Подключение варочной панели: инструкция + фото

Содержание

• 1 Подключение варочной панели в теории
• 2 Советы электриков
• 3 Подключение индукционной панели

При покупке кухонный плиты для ее установки достаточно будет просто вставить вилку в розетку. На сегодняшний день многие люди покупают неполный комплект устройства. Они покупают только варочную панель. Подключение варочной панели к электросети не занимает много времени.

Благодаря самостоятельному подключению вы также можете значительно сэкономить свои средства. В этой статье вы узнаете, как подключить варочную панель своими руками.

Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение. Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление. Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания. Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами. Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе. Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания. Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Советы электриков

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
2. Корпус вашей варочной панели обязательно должен иметь заземление.
3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при подключении вытяжки к электросети.

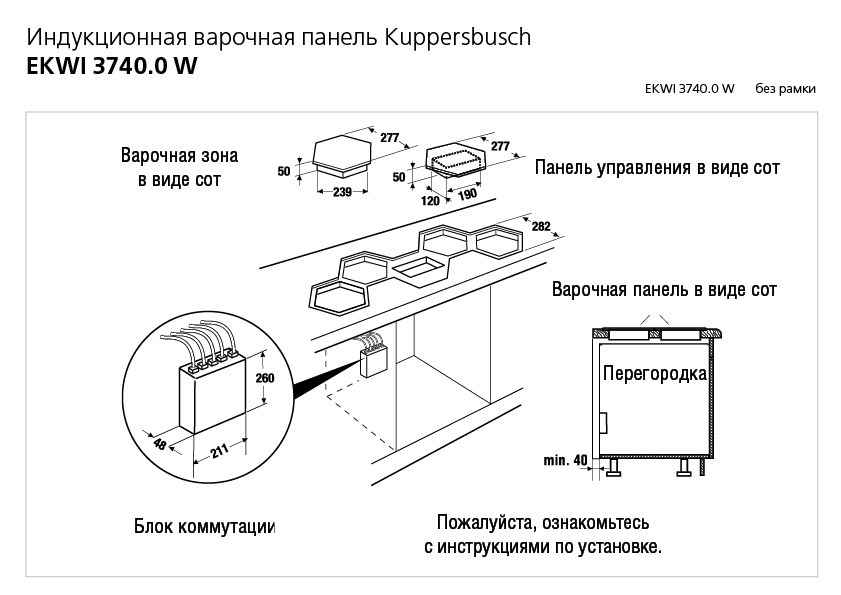

Подключение индукционной панели

Подключение варочной индукционной панели к сети похоже на подключение духового шкафа. Для того чтобы вы могли в этом убедиться мы предоставили вашему вниманию пошаговую инструкцию подключения. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети.

Подключение варочной панели включает в себя следующие шаги:

Шаг первый

Шнуры для питания бывают двух видов. Это трехжильные и четырехжильные. Для подключения варочной панели вам необходимо приобрести именно тот шнур, который будет соответствовать вашей проводке.

Шаг второй

Здесь вам необходимо открыть крышку с обратной стороны варочной панели. Здесь вам необходимо найти небольшой прямоугольник. Его необходимо будет раскрутить.

Шаг третий

После открытия крышки вам необходимо найти клеммы. Сначала нужно вставить кабель в зажимы. Зажимы необходимо плотно закрепить. Это необходимо для того чтобы кабель не выпал из коробки.

Шаг четвертый

Здесь вам потребуется удалить медную пластину. Если ваша индукционная плита относится к старой модели, тогда она будет иметь три жилы. Если это новая модель тогда в ней будет расположено 4 жилы. Нейтральная клемма будет располагаться по центру. Фазные отверстия располагаются по бокам. Заземление здесь обычно находиться снизу.

Шаг пятый

Вам необходимо совместить свои провода и клеммы. Для их подключения вам необходимо открутить винты на клемме и вставить в отверстие провод. Первым делом вам следует подключить заземление. Затем необходимо подключить нейтрали. На последнем этапе подключения вам необходимо подключить фазный провод.

Между фазными клеммами вам необходимо установить медную перемычку. После этого вам необходимо проверить прочность всех соединений.

Шаг шестой

Рекомендуем прочесть: подключение электрического насоса.

электрическая проводка варочной панели 5-жильный кабель к 3 клеммам

спросил 4 года, 4 месяца назад

Изменено 4 года, 4 месяца назад

Просмотрено 10 тысяч раз

Я подключил новую индукционную плиту и ищу подтверждение по кабелям.

В инструкциях указано, что вы можете подключить его следующим образом:

A)3 x 4 мм² трехжильный L1 N G (перемычка L1,L2,L3 внутри клеммы варочной панели при использовании 3-жильного кабеля) или B)5 x 2,5 мм² пятижильный L1 L2 L3 N G http://productdocs. smeg.it/st/PI964X/userManual/GB

В комплект поставки входит 5-жильный кабель. У меня есть 3 клеммы на розетке 45А.

Я подключил L1 L2 L3 к клемме L на розетке 45А. Все работает хорошо. Это нормально?

В качестве альтернативы у меня есть 3-жильный кабель от старой варочной панели, который я мог бы использовать, но предпочел бы не отвинчивать клеммную коробку на новой варочной панели. Не уверен, есть ли мостовые разъемы для L1 L2 L3, которые мне понадобятся с 3-жильным кабелем, поскольку у него уже есть предварительно подключенный 5-жильный кабель.

Спасибо

• электрика

2

Клеммы L1, L2 и L3 разделены по определенной причине: во многих странах Европы (и в некоторых домах в Великобритании) есть доступ к двухфазному или трехфазному питанию, а 16А является распространенным номиналом выключателя на континенте. . Так, например, в большом доме в Германии эта же плита будет подключена ко всем трем фазам через трехфазный выключатель на 16 А. В этом случае 5-жильный кабель питал бы все три фазы, нейтраль и землю, которые подключались бы очевидным образом.

Если в вашем доме 3 фазы, вы тоже можете разделить нагрузку таким образом, используя соответствующие выключатели. На самом деле не имеет значения, какой из 3 подключен к какой фазе, если размер провода и выключатель правильный.

Или в однофазном доме вы можете подключить все 3 клеммы к одной фазе питания. Конечно, вам нужно будет использовать выключатель на 45, 48 или 50А.

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика — Подключение индукционной плиты 3700 Вт — специальная проводка?

спросил 2 года 3 месяца назад

Изменено 2 года, 2 месяца назад

Просмотрено 816 раз

Эту индукционную варочную панель VÄLBILDAD с 2 конфорками я приобрел в Ikea в Германии. Я получил его с электрическим кабелем, подключенным к плите, но без вилки. Я бы не стал подключать его сам, если бы считал, что для индукции требуется какая-то особая проводка, но из того, что я прочитал, кажется, что требуется только обычная розетка 230 В 16 А, которая есть у меня на кухне. Плита 3700 Вт.

В руководстве написано:

Этот прибор имеет крепление типа «Y» с кабелем типа H05V2V2-F. МОНОФАЗНОЕ подключение: мин. сечение проводников: 3×1,5мм2

Прилагаю фото проводов и схему подключения.

Кто-нибудь может подсказать, можно ли просто купить вот такую ​​электрическую вилку 230В 16А, например, и подключить варочную панель к розетке 16А, или мне вызвать электрика?

Большое спасибо.

Я в Германии.

• электрический
• проводка

4

Да, если у вас уже есть розетка Schuko (и это единственная розетка в этой цепи), вы можете просто воткнуть такую ​​вилку в кабель и воткнуть его в розетку. 3700 Вт на самом деле есть (округлено в маркетинговых целях).

Редактировать: я заметил в инструкции к индукционной плите, что можно ограничить мощность, потребляемую плитой. Если вы беспокоитесь о том, что ваша проводка недостаточно качественная, или если автоматический выключатель срабатывает, когда вы используете варочную панель на полную мощность, вы можете ограничить ее до 3,5 кВт, 3 кВт или даже меньше.

Ссылка, которую вы дали, в значительной степени может работать, если у вас есть вилка европейского типа.

L1, N1, GND довольно прочный, для него не требуется специальный кабель или проводка, просто используйте кабель, соответствующий требованиям. «мин. сечение проводников: 3×1,5 мм2»

Все вилки, соответствующие стандарту, обычно имеют номинальную силу тока с рейтингом безопасности 150% от максимальной нагрузки.

Если вы нажмете на номинальную мощность чуть выше температуры окружающей среды. если вы нажмете на 150% (16Ax150% = 25A), он будет достаточно теплым.

И, наконец, вы, вероятно, не получите эту печь на полную мощность, так как обычно люди используют печь только на 1/2~3/4 от полной мощности, вам некуда торопиться, не так ли?

проверьте, что на этикетке указано TOT.3700Watt, что означает, что общая мощность составляет 3700Watt (полная мощность), если вы не используете эту плиту всегда на полной мощности, вам следует подумать о покупке вилки большего размера.
