Типовая схема электропроводки в квартире

11.07.2018 3082

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной

Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т. д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой
На этапе проектирования схемы электропроводки нужно учесть:

Места установки электрощитков и розеток
Количество электроточек в квартире
Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
Разметку проводов, а для открытой проводки – места их крепления
Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
Смешанно – применяются оба способа соединения на одном участке цепи
Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:

«Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

Розеток – автомат на 25А и для комнат, и для кухни с санузлом
Освещения – использовать автомат на 10А
Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А
Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

Их следует располагать слева от входа

Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
Выключатели – на высоте 90 см от пола
При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

В ванной можно устанавливать розетку только при наличии трансформатора
Заземление розеток нельзя подключать к нулевому проводу
Для электрической плиты на кухне необходим автомат на 63 А
Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
К розеткам провод подводят снизу, а к выключателям – сверху
Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

Для кирпичного дома
Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:
Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

квартире, схема, Типовая, электропроводки

Схема электропроводки в квартире: разводка электрики для разных помещений. Схемы разводки электропроводки в квартире

Особенности подготовки

Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.

Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.

Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.

Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

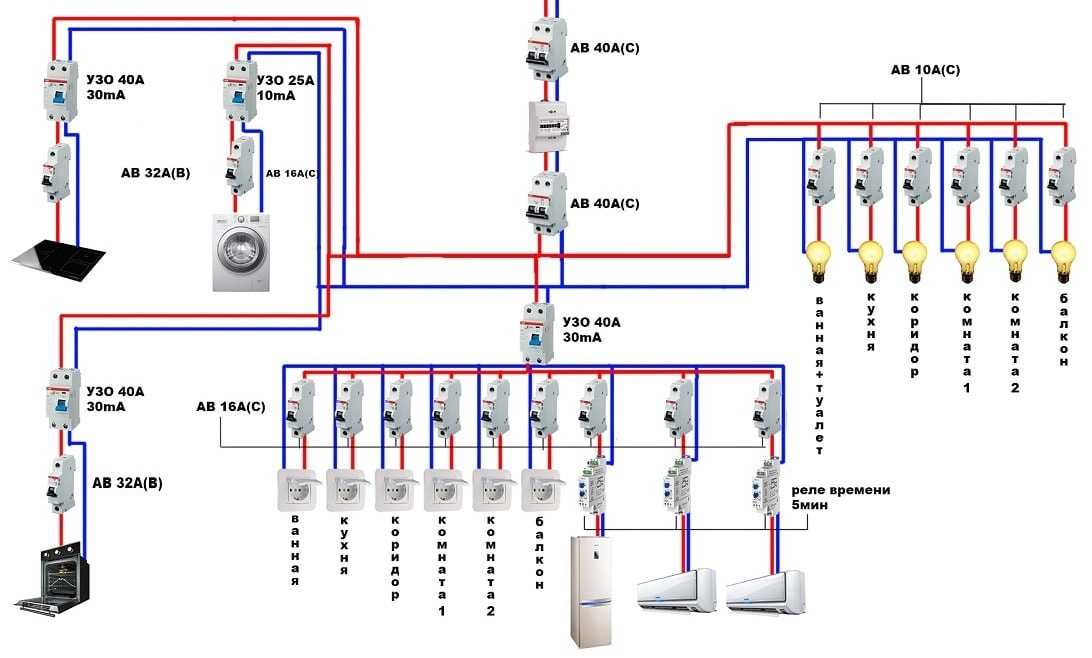

Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

• одна группа;
• несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.
Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.
Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:Галерея изображенийФото из Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа) 1 группа – мощная бытовая техника2 группа – кухонная линия3 группа – ванная и туалет4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:Галерея изображенийФото из Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав Правило 1 – установка распределительной коробкиПравило 2 – монтаж розеток для электроприборовПравило 3 – место установки выключателяПравило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора влагозащищенных розеток для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Создание схемы

Когда же всё просчитано, то можно переходить к составлению самой схемы. И здесь понадобятся цветные карандаши, ручки или маркеры, лист бумаги и линейка.

Конечно, если уже есть опыт создания подобных схем, то вполне можно обойтись просто ручкой и листком бумаги, но для менее опытных людей лучше всё же воспользоваться несколькими цветами, чтобы в процессе было проще понимать, что и где находится.

Составляем план электрики: обозначение электрики на чертежах

Первое, что придется освоить, это условные обозначения:

Еще до начала работ необходимо четко представлять, где будут располагаться выключателя, розетки и светильники. От этого будет зависеть, насколько функциональной будет электрика. Если не продумать хорошо это вопрос, то может оказаться, что часть розеток или выключателей окажутся загроможденными мебелью и придется раскидывать удлинители по всей квартире. Кроме того, необходимо продумать, какую технику вы планируете приобрести, чтобы предусмотреть достаточное количество розеток. Обсуждение этого вопроса в кругу домашних не будет лишним.

Читайте также: Подключение розетки к автомату в щитке

На следующем этапе приступаем к изложению своих планов на бумаге. Для этого необходимо нарисовать план квартиры в масштабе (с окнами и дверными проемами) в двух экземплярах. Можно воспользоваться техническим паспортом или произвести замеры по месту.

Технический паспорт квартиры – это документ, который можно заказать в Бюро технической инвентаризации. В нем присутствует план квартиры с нанесенными размерами.

Далее наносим на план №1 мебель и технику, закрашивая сплошным те предметы, которые требуют подключения к электричеству.

Далее приступаем к нанесению на схему №2 объектов электропроводки: розеток, выключателей, светильников, распределительного щита, сопоставляя их со схемой №2. Основная задача, которая стоит на этом этапе, – определение места установки всех элементов.

Для того чтобы упростить задачу, все точки подключения разбиваются на отдельные группы:

• Освещение кухни и коридора
• Освещение ванной и туалета
• Освещение жилых комнат
• Розетки кухни
• Розетки коридора и жилых комнат
• Подключение электроплиты
• Подключение кондиционера

При разбитии точек подключения на группы важно уяснить один момент: чем тщательнее проработать этот вопрос, тем меньше будут затраты на материалы.

Для снижения затрат на монтаж электрики, провода можно проложить в полах, подвесных потолках и гипсокартонных стенах. На схеме такое подключение обычно отмечают пунктирной линией.

При размещении выключателей важно ориентироваться на расположение петлей на дверях. Выключатель следует располагать с противоположной от места крепления петлей двери стороны, чтобы, заходя или выходя из комнаты, было удобно им пользоваться. Соответственно сами выключатели устанавливаются внутри помещений. Исключение составляют помещения с высокой влажностью (ванная и туалет), на которые их устанавливают снаружи.

Хотя четких требований на каком расстоянии от потолка и полов прокладывается кабель и устанавливаются выключатели и розетки не существует, на основании опыта проведения подобных работ можно дать следующие рекомендации:

• Провода по потолку прокладывается строго перпендикулярно стенам, по стенам – строго вертикально (при опускании к розеткам и выключателям) или горизонтально (при прокладке линии). Благодаря этому снижается риск случайного повреждения проводки при проведении ремонта.
• Прокладка провода по стене осуществляется на расстоянии 200 мм от потолка
• Розетки располагают на расстоянии 300 мм от пола, 100 мм от поверхности кухонной столешницы (снижает риск попадание воды).
• Выключатели располагают на уровне дверной ручки.

Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

• схема электросети позволит заранее спланировать необходимое оборудование и средства;
• наличие схемы позволит точно определить мощность входного ввода;
• чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
• схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками. Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.
Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.
Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.
Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

• Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

• Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
• Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
• Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
• Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т. к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Источники:

• https://rusenergetics.ru/raboty/sxema-elektroprovodki
• https://www.asutpp.ru/razvodka-elektriki-v-kvartire.html
• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
• http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-narisovat-plan-elektriki-v-kvartire/
• https://YaElectrik. ru/elektroprovodka/elektroprovodka-v-kvartire
• https://StroySoveti.ru/provodka/kak-sostavit-shemu-elektroprovodki-v-kvartire-ili-dome.html
• https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Схема электропроводки в квартире: своими руками (типовые примеры)

При покупке жилплощади в многоэтажных новостройках или уже эксплуатируемых домах возникает вопрос организации правильного электроснабжения. Схема электропроводки в квартире является одним из ключевых моментов в процессе ремонта. Это важно потому, что число потребителей, требующих подключения, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для подобных нагрузок.

Нормативами десятилетней давности, действующие на электроснабжение жилых домов и определявшие схему разводки электропроводки в квартире, подразумевалось, что максимальная суммарная мощность потребляемой одним абонентом электроэнергии не превышает 1-1,5 кВт. Впоследствии нормы для однокомнатных квартир были увеличены до 6-10 кВт, однако они мало соответствуют современным реалиям: только кухонные электроприборы могут потреблять электроэнергии в два, а то и в три раза больше.

Необходимость, причины и следствия

Схема проводки в квартире необходима, по крайней мере, из двух соображений:

• Она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома,
• При проведении ремонта, замены/модернизации существующей электропроводки, она дает возможность быстро, точно определить местоположение, характеристики существующих элементов (провода, выключатели, розетки, приборы и т. д).

Иллюстрация разметки проводки в квартире

Это базовый этап, миновать который нельзя. Он критически важен при постройке или покупке нового жилья, поскольку позволяет предопределить план, фронт работ,  правильное их выполнение, подключение потребителей. Кроме того, грамотно подготовленная схема электропроводки позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. д), расходных материалов, а также их характеристики.

Основные требования к проекту разводки квартиры

Самостоятельное проектирование начинается с определения на плане помещения мест расположения потребителей электроэнергии (бытовых электроприборов) и источников искусственного освещения.

В проекте следует учитывать следующие моменты:

• Правильная схема должна иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (отопительные и вентиляционные системы, системы водоснабжения и канализации). По идее пересечений не должно быть вообще.
• В современном жилище, особенно на кухне, розеток много не бывает!
• Традиционно розетки размещаются таким образом, чтобы они не бросались в глаза (за мебелью). В однокомнатной квартире это сделать не так уж сложно – но при этом ко всем электроустановочным изделиям обязательно должен обеспечиваться оперативный доступ.
• При монтаже с использованием разветвительных коробок к ним также необходимо предусмотреть свободный доступ.
• В панельных домах проект должен максимально использовать имеющиеся в железобетонных плитах пустоты.
• Не следует забывать о безопасности эксплуатации монтируемой проводки – по плану розетки и выключатели не стоит помещать в сырых или сильно нагревающихся местах.
• Освещение помещения, особенно большого, одной расположенной по центру люстрой малоэффективно – намного лучше будет, хоть и несколько дороже, если добавить к ней зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.
• В соответствии с современными нормативами правильно выполненная схема должна включать раздельные линии питания освещения и розеточные. Причем от одной розеточной линии допустимо запитывать не более четырех электроприборов, от одной линии освещения – не боле пяти светильников. Все мощные потребители электроэнергии – электроплиты, микроволновые печи, стиральные машины, водонагреватели – по проекту должны подключаться к распределительному щиту отдельной линией, каждый из этих электроприборов – своей, «персональной».

Что такое схема разводки, как строится и какой бывает?

План электропроводки квартиры или частного дома должен включать пять основных видов схем:

1. Структурная. Это чертеж или точнее схематическое отображение взаимосвязей ключевых элементов и цепей электроснабжения от щитка, ввода в квартиру и до планируемых или существующих точек подключения (бытовой техники). Для большей информативности используются стрелки-указатели, а также наносятся номинальные характеристики элементов (напряжение, ток, мощность),
2. Функциональная. Это графическое изображение фактических электрических связей между элементами с использованием принятых в государственных стандартах обозначений,
3. Принципиальная. Это максимально подробный чертеж с нанесением на план квартиры с обозначением всех существующих элементов сети от проводников до точек разбора (розетки, выключатели) и потребителей (различная техника). Он предусматривает точные места, размеры расположения проводки, соединительных коробок, шин для подключения,
4. Расчетная. Это отдельная схема подключений для электрических вводных щитков. На ней отображаются используемые автоматические выключатели (вводные, защитные), а также исходящая и входящая электропроводка. Она является базой для разбивки на группы – формирования однолинейной или групповой компоновки. Каждый провод должен иметь обозначение марки, сечения и количества жил, а выключатель – номинальный ток срабатывания,
5. Монтажная. На плане указывают места выходов, направление прокладки кабелей электропроводки, расположение соединительных клемм, характеристики проводников. В практике обустройства электросетей монтажа используется редко, особенно, если работы ведутся профессиональным специалистом.

Типовые схемы проводки

Эффективность действий в той или иной области зависит от уровня профессионализма, наличия определенных базовых знаний/навыков. Если, к примеру, человек является электриком, то составление схемы, ее практическая реализация не составит для него большого труда. Когда таких познаний нет, равно, как и желания выкладывать деньги за работу профессиональных проектировщиков, можно и нужно использовать типовые схемы проводки. Это своего рода эталонное решение, в котором учтены действующие перспективные нормы и от которого следует отталкиваться, проектируя индивидуальные решения.

Ориентиром может служить следующее наглядное типовое решение проводки в квартире панельного или кирпичного многоэтажного дома (также можно использовать в частной застройке):

Как можно видеть, все точки потребления в квартире разбиты на несколько групп. К каждой группе от вводного автомата и УЗО подводится питающий кабель с разным сечением (цифра в оранжевом квадратике). Кроме того, на каждое ответвление электропроводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинал тока (зеленый прямоугольник).

Разбивка на группы питания является очевидной современной тенденцией. Она происходит в соответствии с суммарной мощностью потребителей. Номинальные значения тока для каждой из веток указаны, опираясь на технические характеристики современной быт техники и перспективу расширения ее парка.

Практическая реализация схемы

Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике.

Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается штробление перекрытий и несущих стен в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д).

Примерный план зон проводки можно видеть на следующей иллюстрации:

Способы монтажа проводки

Второй этап создания проекта – принятие решения, как сделать разводку с учетом материала, из которого построено здание. В соответствии с планом выбирается способ монтажа проводов, розеток, выключателей, регуляторов и распредкоробок. Таких способов всего три:

• Скрытая электропроводка,
• Открытая электропроводка,
• Комбинированный монтаж.

Скрытый тип монтажа

Все без исключения ответвительные и магистральные провода маскируются всеми возможными способами – вмуровываются в стены, заливаются устраиваемой на полу бетонной стяжкой, закладываются в пустоты плит панельных домов, при наличии подвесных потолков – прячутся в запотолочном пространстве.

Скрытый монтаж

Видимыми при таком проекте монтажа остаются только розетки выключатели и светильники. Распределительные коробки при скрытом монтаже устанавливаются крайне редко – обычно провода от каждой «точки» сводятся в один большой распределительный щит, где они и соединяются друг с другом в соответствии с планом работы электрооборудования.

Открытый монтаж

Открытая электропроводка, по сравнению со скрытой, подразумевает визуальную доступность большей части проводов. В декоративных целях и для облегчения монтажа они обычно укладываются во внутрь пластиковых коробов (другие названия – электрокороба, кабель-каналы), все соединения делаются в доступных для обслуживания распределительных коробках.

Пример открытого монтажа

Из-за своей технологической простоты это самый распространенный способ монтажа электропроводки, однако он требует тщательного продумывания плана трассировки проводов – если они будут пересекаться друг с другом, то место перехлеста будет очень трудно «окультурить»

Комбинированный монтаж

Комбинированный монтаж в проектах используется сравнительно редко. Суть его следующая: основная масса проводов прячется в запотолочном или подпольном пространстве. Видимыми делаются только спуски (с потолка) и подъемы (с пола) проводов к розеткам, выключателям и светильникам.

Такая разводка используется обычно в подсобных и хозяйственных помещениях – в случаях, когда требования к красоте интерьера в комнате минимальны.

Выбор провода

Если разводка электрики в квартире делается самостоятельно – следует уделить особое внимание подбору марки и сечения проводов.

На отечественном рынке наиболее распространены два типа провода: ВВГ и ПУНП (ПУГНП). Главная разница между ними не только в качестве изоляции (ВВГ в этом отношении вне конкуренции), но и в отношении производителей к заявленным техническим характеристикам проводов. Дело в том, что по жестким ГОСТовским нормам изготавливается только ВВГ, диаметр и сечение жил провода ПУНП определяются техническими условиями, допускающими отклонение 20% и даже более. В реальности же несоответствие заявленного сечения и фактического может достигать 50%!

Таблица оптимального выбора сечения кабеля

В проектах домашней электропроводки однокомнатной квартиры обычно закладываются провода следующего сечения:

• Для линий освещения – 1,5 кв. мм,
• Для розеточных линий – 2,5 кв.мм,
• Для линий с повышенной нагрузочной способностью (электрообогреватели, стиральные машины, электроплиты) и магистральных используют провод с сечением жил не менее 4 кв. мм.

Читайте также:

Выбираем сечение кабеля по току с помощью таблиц ПУЭ и ГОСТ, особенности расчетов

Выводы

Замена старой, прокладка новой проводки в квартире – одна из самых ответственных задач при самостоятельном выполнении. При этом от правильности составления схемы и выбора материалов и устройств зависит надежность работы и перспективный план развития энергосистемы квартиры.

Электрическая диаграмма — Bilder und Stockfotos

10.328Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

DUCHSTERN SIE 10.32888. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Энергоэффективная диаграмма. символ für die effizienz eines autos oder eines haushaltsgerätes wie kühlschrank, waschmaschine oder fernseher. — электрические схемы стоковые фото и изображения

Energieeffizienzдиаграмма. Symbol für die Effizienz eines Autos…

3D-Illustration

technischer cutaway für elektrische generikafahrzeuge — electrical diagram stock-fotos und bilder

Technischer Cutaway für elektrische Generikafahrzeuge

handschriftliche sammlung von physikalischen formeln — electrical diagram stock-fotos und bilder

Handschriftliche Sammlung von physikalischen Formeln

Handgeschriebene (von mir) Sammlung physikalischer Formeln.

noch leben elektrischer komponenten, die auf pläne angeordnet sind — электрические схемы, стоковые фотографии и изображения

Noch Leben elektrischer Komponenten, die auf Pläne angeordnet…

Werkzeugserien

budgetplanung konzept finanzbuchhaltung berechnung der finanzerträge — electrical diagram stock-grafiken, -clipart, -cartoons und -symbole

Budgetplanung Konzept Finanzbuchhaltung Berechnung der Finanzerträ

elektrische schaltung — electrical диаграмма сток-график, -клипарт, -мультфильмы и -символ

Elektrische Schaltung

elektronische schaltplan vektorzeichnung — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Elektronische Schaltplan Vektorzeichnung

Vector elektronischer Schaltplan mit verschiedenen Elementen und Schriftzügen

taschenrechner und steigende energiekosten — electrical diagram stock-fotos und bilder

Taschenrechner und steigende Energiekosten

elektronische circuit symbole — electrical diagram stock-grafiken, -clipart, -cartoons und — symbole

Elektronische Circuit Symbole

elektrische schaltung — электрические схемы стоковые графики, -клипарт, -мультфильмы и -символ

Elektrische Schaltung

elektronik-projekt — schematischen schaltplan — electrical diagram stock-grafiken, -clipart, -cartoons und -symbole

Elektronik-Projekt — schematischen Schaltplan

Schaltplan — Projekt der elektronischen Schaltung — Grafikdesign von elektronischen Bauelementen und Halbleitern

solarzelle systemdiagramm . — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Solarzelle Systemdiagramm.

nahtlose abstrakte regelung muster — электрические схемы стоковые графики, -клипарты, -мультфильмы и -символы

nahtlose abstrakte Regelung Muster

automobildiagnose im digitalen futuristischen stil. • für die car zukunft oder die entwicklung von Innovationen und technologien im fahrzeugbereich. vektorillustration mit lichteffect und neon — электрическая схема сток-графика, -клипарт, -мультфильмы и -символ

Automobildiagnose im digitalen futuristischen Stil. • für die…

strompreise — электрические схемы стоковые фотографии и изображения

Strompreise

schaltplan mit funkteilen — электрические схемы стоковые графики, -клипарты, -мультфильмы и -символы

Schaltplan mit Funkteilen

Elektrisches Schema — Schaltplan mit Funkteilen und Anschluss. Textnotation и реалистическая ткань.

luftwärmepumpen neben haus — electrical diagram stock-fotos und bilder

Luftwärmepumpen neben Haus

alternatives Energiekonzept — 3D-Illustration

eine tafel zeigt steigende energiekosten — electrical diagram stock-fotos und bilder

Eine Tafel zeigt steigende Energiekosten

mechanische industrie technische zeichnung — электрические схемы стоковые фотографии и изображения

Mechanische Industrie Technische Zeichnung

wireframe-schallwelle — electrical diagram stock-grafiken, -clipart, -cartoons und -symbole

Wireframe-Schallwelle

elektrotechnikzeichnungen — electrical diagram stock-fotos und bilder

Elektrotechnikzeichnungen

geschäftsmann hält kreative glühbirne mit wachstumsdiagramm und banking- иконен. finanzinnovationstechnologie entwickelt neue produkte und dienstleistungen, die den erfolg und den gewinn im globalen geschäft steigern. — электрические схемы стоковые фото и изображения

Geschäftsmann hält kreative Glühbirne mit Wachstumsdiagramm und…

3D-Schaltplan Hintergrund mit elektronischen komponenten-schildern — электрические схемы стоковые фото и изображения technische abbildungen,hintergründe — электрическая схема стоковые графики, -клипарты, -мультфильмы и -символы

Фирменный стиль, план, Skizze. Technische Abbildungen,…

Фирменный стиль. Блаупауза. Вектор-Инжиниринг-Иллюстрация. Обложка, Флаер, Баннер

elektrolyse von wasserbildenden wasserstoff- und sauerstoffvektorillustration — электрические схемы стоковые графики, -клипарты, -мультфильмы и -символы

Elektrolyse von wasserbildenden Wasserstoff- und…

Электролизы фон Wasser. Beschriftetes Diagramm zur Darstellung der Elektrolyse von angesäuertem Wasser, das Wasserstoff- und Sauerstoffgase bildet. Электролиз фон Вассера в вольтаметре.

elektroschaltplan haus — электрическая схема, графика, клипарт, мультфильмы и символы

Elektroschaltplan Haus

zeichnung — электрические схемы, фото и изображения

Zeichnung

Elektrizitätsdiagramm (Zeichnung oder Design) mit Stift auf Blaupause.

Электрическая цепь фон Эйнема Бартресена — электрические схемы, фото и изображения Digitaler binärbaum mit noden, blöcken und schaltern und verbindung zwischen ihnen. fokus in der mitte, kanten leicht verschwommen. — электрические схемы стоковые фото и изображения

Leitstelle oder Schalttafel в einer Industrieanlage. digitaler…

3D-иллюстрация.

verkabelung technische zeichnung — electrical diagram stock-fotos und bilder

Verkabelung Technische Zeichnung

stillleben elektrischer komponenten nach plänen geordnet — electrical diagram stock-fotos und bilder

Stillleben elektrischer Komponenten nach Plänen geordnet

elektrolyse von elektrolytlösung in der elektrochemie — electrical diagram stock- графика, -клипарт, -мультфильмы и -символ

Elektrolyse von Elektrolytlösung in der Elektrochemie

vektor nahtlosehintergrund der stromkreis der funkgerät (расширитель, транзистор, диод, конденсатор, индуктивный). — электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Vektor nahtlose Hintergrund der Stromkreis der Funkgerät (Widersta

elektronik-board. leiterplatte elektronische hallo tech-muster. vektor abstrakte computer-chip. -графика, -клипарт, -мультфильмы и -символ

Электроник-Плата. Leiterplatte elektronische Hallo Tech-Muster….

Ручная схема изготовления электротехники и электроники на складе — электрическая схема фото и изображения

Ручная схема оформления от Electrotechnics und Elektronik… Plänen grundlegender elektrotechnischer Setups und Skizzen auf weißem Papierhintergrund,

синусоида. eine reihe sinusförmiger wellen — электрическая схема, графика, клипарт, мультфильмы и символы

Синусоида. Eine Reihe sinusförmiger Wellen

der Plan der Elektroinstallation — электрические схемы стоковые фотографии и изображения

Der Plan der Elektroinstallation

steckertypen für das laden von elektrofahrzeugen auf der ganzen welt. диаграмма steckverbindertypen nach ac, dc и usa, europa, china und japan land. — электрическая схема — графика, -клипарт, -мультфильмы и -символ

Steckertypen für das Laden von Elektrofahrzeugen auf der ganzen…

abstrakte zeichnung — электрическая схема — графика, -клипарт, -карикатуры и -символ

Abstrakte Zeichnung

erneuerbare energien und börse — электрическая схема фондовая графика, -клипарт, -мультфильмы и -символ

Erneuerbare Energien und Börse

Windkraftanlagen und Solarpanel mit Preistafel, Aktienkursen und und Börse Diagrammen

инфографика1 инфографика стоковая энергия1 инфографика , -клипарт, -мультфильмы и -символ

Изометрическая инфографика Энергия 18

Konzentrierende Solarstromsysteme CSP-Pflanzenfarmen. Isometrisches Elektrizitätswerk Stromnetz und Energieversorgungskette. Энергетическое управление-Диаграмма 3D-Вектор-Иллюстрация

hohe preise auf dem strommarkt — электрические схемы стоковые фотографии и изображения — графические изображения, картинки, рисунки и символы

Kreis-Lade- und Fortschrittsbalken-Sammlungssatz

Sammlungssatz zum Laden von Kreisen und Statusbalken. Вектор-иллюстрация

luftwärmepumpen neben dem haus — электрические схемы стоковые фото и изображения

Luftwärmepumpen neben dem Haus

альтернативы Energiekonzept — 3D-иллюстрация Mini-Infografik

Elektrische Ingenieur zieht ein Diagramm auf einer rennstrecke — электрические схемы стоковые фотографии и изображения

Elektrische Ingenieur zieht ein Diagramm auf einer Rennstrecke

Elektroingenieur zeichnet ein Diagramm einer Schaltung. Kraftwerksinnenraum im Hintergrund

verdrahtung beleuchtung zu planen. Электрический план интерьера. festlegen der standard-icons-schalter, elektrische symbole für blueprint. — электрическая схема — графика, -клипарт, -мультфильмы и -символ

Verdrahtung Beleuchtung zu planen. Elektrischer Schaltplan…

Grundrisspläne, Ingenieur- und Architekturzeichnungen

komponenten des kernreaktors — электрические схемы, графические изображения, графические изображения, графические изображения и символы

Компоненты ядерных реакторов

Die durch die Uranspaltung freigesetzte Energie erwärmt das Wasser. Dampf wird dann verwendet, um Stromgeneratoren zu drehen und Strom zu erzeugen. Physik Illustration

Ein Diagramm der Gas-Brennwertkessel — электрическая схема, графика, клипарт, мультфильмы и символы

Ein Diagramm der Gas-Brennwertkessel

Ein Diagramm des Gaskessels. Projektkonturvektor

home renovierung blueprint eines der elektrischen plan küche — электрические схемы стоковые фотографии и изображения

Home Renovierung Blueprint eines der elektrischen Plan Küche

Elektroplan für einen Küchenumbau in einem modernen Zuhause.

Elektronik-Hintergrund

Elektronik-Hintergrund

energiekonzept infografik vektorvorlage, strom flat design illustration — электрическая схема stock-grafiken, -clipart, -cartoons und -symbole Vektorvorlage, Strom Flat Design…

engineering elektrizität blueprint rolls — электрические схемы стоковые фотографии и изображения

Engineering Elektrizität blueprint rolls

strompreise und energiekonzepte — электрические схемы стоковые фотографии и изображения

Strompreise und Energiekonzepte

elektronische regelung hintergrund — электрические схемы стоковые графики, -клипарты, -карикатуры и -символы

, fiktiv»

Stillleben elektrischer komponenten nach plänen geordnet — электрические схемы стоковые фото и изображения

Stillleben elektrischer Componenten nach Plänen geordnet

Stillleben von elektrischen Componenten auf Plänen angeordnet. Zentriert auf Tester (цифровой мультиметр)

aktiengrafie-anlagekonzept mit offshore-anlage und ölraffinerie. двойное отбеливание. — стоковые фото и схемы электрических схем

Aktiengrafie-Anlagekonzept mit Offshore-Anlage und Ölraffinerie….

abstrakte zeichnung — электрические схемы стоковые графики, -клипарты, -карикатуры и -символы

Abstrakte Zeichnung

kraftwerke, saubere energieerzeugung электрическая схема сток-график, -клипарт, -мультфильмы и -символ

Kraftwerke, saubere Energieerzeugung Infografiken

Infografiken zum Stromerzeugungsvektor. Energieerzeugungsdiagramme, Diagramme und Karten mit thermischen und nuklearen Kraftwerken, sauberen Windkraftanlagen, Sonnenkolktoren und Wasserkraftwerksstatistiken

из 100

Онлайн-обучение AC/C Tech по обслуживанию квартир

Авторизоваться | Заявление о приеме

• Дом
• О нас
• Курс/программа
  Обучение и плата
• Курс
  Описания
• Академический
  Календарь
• Профессиональный
  Разработка
  • Сертификат Агентства по охране окружающей среды
  • Государственный жилищный инспектор
  • Домашнее энергосбережение
• Технический
  Сертификаты
  • Ремонт бытовой техники
  • Обслуживание электропроводки
  • Техническое обслуживание ОВиКВ
  • Внутреннее/внешнее обслуживание
  • Введение в ремонт квартиры
  • Обслуживание сантехники
  • Техническое обслуживание плавательного бассейна
• Степень
• Свяжитесь с нами

APP101 — Обслуживание плит

Этот курс развивает специальные навыки обслуживания газовых и электрических плит. Студенты узнают, как интерпретировать принципиальную схему подключения; как отремонтировать элементы поверхностного отопления; как отремонтировать компоненты выпечки и гриля; и как починить часы, таймер и/или свет. Самое главное, студенты научатся делать этот ремонт безопасным, эффективным и продуктивным способом.

APP102 — Обслуживание холодильников

Этот курс развивает навыки обслуживания холодильников. Студенты узнают, как интерпретировать принципиальную схему подключения; проследить последовательность действий; протестировать каждый компонент; диагностировать компрессор; проверить наличие утечек хладагента; и/или заряжать систему безопасным, эффективным и продуктивным способом.

APP103 — Обслуживание посудомоечных машин

Этот курс развивает навыки обслуживания трансформируемых и встроенных посудомоечных машин. Студенты научатся интерпретировать электрическую схему и отслеживать последовательность операций; в частности, цикл стирки, цикл полоскания и цикл сушки. Студенты также узнают, как улучшить плохие результаты мытья посуды, улучшить плохие результаты сушки и снизить уровень шума. Кроме того, они узнают, как устранять утечки воды и как выполнять все ремонтные работы безопасным, эффективным и продуктивным образом.

APP104 — Обслуживание стиральных машин

Этот курс развивает навыки обслуживания автоматических стиральных машин. Студенты узнают, как интерпретировать электрическую схему и отслеживать последовательность операций. А также как диагностировать и ремонтировать таймер, систему подачи воды, мешалку и двигатель, насос, систему подвески и многое другое. Студенты получат информацию о безопасности, инструменты и испытательное оборудование.

APP105 — Обслуживание осушителей

Этот курс развивает навыки обслуживания осушителей. Студенты узнают, как интерпретировать электрическую схему и отслеживать последовательность операций. Они узнают, как диагностировать и ремонтировать элементы управления, таймер сушилки, нагревательные элементы, термостаты, привод барабана, двигатель и поток воздуха, конструкцию шкафа и многое другое.

ELE101 — Общее обслуживание электропроводки

Этот курс развивает навыки диагностики и ремонта электрических компонентов. В частности, такие устройства, как настенные выключатели, осветительные приборы, дуплексные розетки, GFCI, AFCI, 120-вольтовые цепи общего назначения, 240-вольтовые сушилки и электрические цепи и многое другое. Студенты также изучат основные принципы работы с электричеством, советы по безопасности, VOM и использование амперметра.

ELE102 – Расширенное обслуживание проводки

Этот курс развивает навыки обслуживания оборудования ввода в эксплуатацию, такого как воздушные и подземные проводники, флюгеры, анкеры, кабелепроводы, основание счетчика, счетчик, главная сервисная панель, подпанели, распределительные коробки, проводник заземляющего электрода, заземление стержень и т. д. Также рассматриваются электрические требования к чердакам, подвалам, подвальным помещениям, гаражам, мастерским, плавательным бассейнам, спа, джакузи, низковольтным цепям, запланированные работы по техническому обслуживанию, советы по энергосбережению и основные положения по электробезопасности. ПРИМЕЧАНИЕ. Учащимся рекомендуется принести в класс электрические чертежи своего дома или района для анализа.

ELE103 — Обслуживание алюминиевой проводки (8-часовой семинар)

Эта программа предназначена для того, чтобы помочь учащимся понять, как обслуживать ответвленные цепи алюминиевой проводки в соответствии с применимыми строительными нормами. Эта программа охватывает процедуры, которые будут способствовать повышению осведомленности о небезопасных условиях, предупреждающих знаках об отказе соединения, плановых проверках и надлежащих методах обслуживания. Акцент будет сделан на безопасном, эффективном и продуктивном ремонте.

GEN101 — Возможности карьерного роста в сфере обслуживания квартир (предварительный курс)

Этот курс поможет учащимся выполнить предварительную политику приема в AC/C TECH. Этот курс предназначен для того, чтобы помочь учащимся понять роль техника по обслуживанию и помочь им реализовать возможности карьерного роста в квартирной индустрии. Студенты познакомятся с различными уровнями работы, рабочими заданиями и ожиданиями от работы для каждого уровня, процедурами заказа на работу, вызовами службы поддержки в течение и после обычных рабочих часов, тенденциями компенсации, требованиями к оплате сверхурочных, удовлетворенностью клиентов и удержанием резидентов, а также многим другим. Студенты также получат доступ к предложениям пособий работодателя, таких как медицинское страхование; больничный, отпускные и отпускные; 401k или пенсионные планы; и образовательная помощь. После успешного завершения этого курса студенты смогут реализовать возможности карьерного роста в квартирной индустрии. Кроме того, они смогут решить, является ли обслуживание квартиры желательным направлением карьеры.

GEN102 — Основы электричества

Этот курс развивает навыки понимания основ электротехники. В частности, студенты изучат электрическую теорию, электрическую терминологию, закон Ома и электрические формулы. С практической точки зрения учащиеся узнают, как электроэнергия производится и распределяется коммунальной компанией, спрос на электроэнергию в доме или квартире, как диагностировать сбои с помощью вольтомметра, как интерпретировать диаграммы и схемы, а также многое другое. Программа завершится основными пунктами электробезопасности.

GEN103 — Самоуправление

Этот курс помогает учащимся построить карьеру в жилищной сфере. Проще говоря, это понимание и принятие на себя ответственности за свое поведение и благополучие. Курс использует психологический подход к улучшению отношений и концепций. Он включает в себя планирование карьеры, создание профессионального имиджа, развитие навыков, тайм-менеджмент, человеческие отношения, мотивацию, личность, здоровье и лидерские качества.

GEN104 — Надзор

Этот курс готовит студентов к руководящей должности начального уровня в отрасли. Студенты разовьют понимание различных организационных структур и практик, методов и концепций надзора, человеческих отношений в отрасли, личных соображений и надзора за техническим обслуживанием.

HEA101 — Техническое обслуживание электрических печей

Этот курс развивает навыки обслуживания электрических печей. Студенты изучат принципы электрического нагрева, как интерпретировать принципиальную схему подключения, как отслеживать последовательность работы, как тестировать и оценивать компоненты, как выполнять ремонт в условиях отсутствия нагрева и как настроить печь для достижения оптимальной эффективности. . Акцент будет сделан на безопасном, эффективном и продуктивном ремонте.

HEA102 — Обслуживание газовых печей

Этот курс развивает навыки обслуживания газовых печей. Студенты научатся распознавать компоненты, интерпретировать принципиальную схему подключения, отслеживать последовательность работы, диагностировать и заменять только неисправные детали; и настроить печь для оптимальной эффективности. Студенты также научатся чистить печь, проверять наличие утечек газа и выполнять вызовы службы безопасности безопасным, эффективным и продуктивным образом.

HEA103 — Сертификат технического специалиста EPA — Учебные материалы 2018 г.

Этот курс готовит студентов к сертификационному экзамену EPA Technician Certification. Он охватывает истощение озонового слоя, потенциал глобального потепления, характеристики и идентификацию холодильного оборудования, хладагенты, разрушающие озоновый слой, Закон о чистом воздухе и Монреальский протокол, правила раздела 608 Закона о чистом воздухе, запрет на вентиляцию Закона о чистом воздухе, хладагенты и масла, охлаждение, три R, утечки. Обнаружение, методы восстановления, обезвоживание, безопасность / общие положения, безопасность / баллоны, доставка, обслуживание небольших приборов, обслуживание устройств высокого давления и обслуживание устройств низкого давления.

Все технические специалисты должны пройти закрытый контрольный тест, который содержит 25 вопросов о правилах EPA и 25 вопросов о процедурах утилизации в той области, в которой они работают. Они могут выбрать тестирование только в одной области, или они могут выбрать тестирование более чем в одной области, или они могут выбрать универсальный тест, который состоит из 100 вопросов: 25 общих и 75 отраслевых (по 25 из каждого сектора). Тип I, Тип II и Тип III).

Минимальный проходной балл 70%.

HEA104 — Техническое обслуживание кондиционеров

Принципы кондиционирования воздуха в жилых помещениях изучаются подробно, но с упором на диагностику, ремонт и настройку устройства для достижения оптимальной эффективности. Студенты разовьют навыки понимания холодильного цикла, изучения компонентов, интерпретации электрической схемы и отслеживания последовательности операций, анализа компрессора, зарядки системы, выполнения ремонта и проведения плановых мероприятий по техническому обслуживанию.

HEA105 — Техническое обслуживание тепловых насосов

В этом курсе изучается базовый подход к обслуживанию тепловых насосов в жилых помещениях. Технические специалисты научатся диагностировать тепловой насос обратного цикла, определять и тестировать компоненты, определять, что управляет направлением теплового потока, регулировать вспомогательное тепло и многое другое. Технические специалисты также узнают о причинах отказов, методах планового обслуживания, информации о безопасности, инструментах, испытательном оборудовании и, что наиболее важно, о том, как выполнять все ремонтные работы безопасным, эффективным и продуктивным образом.

HEA201 — Испытание в наихудшем случае

Этот курс развивает навыки оценки работы устройств для сжигания с вентиляцией в условиях, которые могут не позволить им функционировать должным образом. Учащиеся узнают о важности проведения ежедневного теста на безопасность на выходе / теста на наихудший случай; порядок подготовки к опрессовке зоны топочного устройства; как определить наихудшую конфигурацию; проекты процедур испытаний водонагревателей и печей; минимальные требования к проектным испытаниям; и постоянные корректирующие решения, которые минимизируют обратную тягу и отравление угарным газом.

INT101 — Территория, декорации и бордюры

Этот курс развивает навыки поддержания внешнего вида жилого дома или многоквартирного дома. Учащиеся получат доступ к исчерпывающему списку предметов, которые необходимо осмотреть, очистить и/или отремонтировать: например, озеленение, парковки и подъездные пути, дорожки и ступени, ограждения и ворота, почтовые ящики, знаки, детские игровые площадки, места для отходов, подпорные стены, дренажные системы, внешние компоненты здания, коридоры, прачечные, складские помещения и т. д. Они также изучат аспекты, связанные с ответственностью, например: безопасность территории, системы безопасности, проблемы с охраной окружающей среды и отключение коммунальных услуг.

INT102 — Наружные удобства

Этот курс включает обслуживание и ремонт наружных удобств. Это предметы приятного и то, что выражает комфорт, удобство или удовольствие. В частности, студенты узнают, как обслуживать баскетбольные площадки, внутренние дворики, тротуары, ступени, бетонные стены, детские игровые площадки, настилы, заборы, ворота, волейбольные площадки, фонтаны, флаги и флагштоки, баннеры и вывески. Особое внимание будет уделяться устранению препятствий, которые могут считаться опасными, и улучшению внешнего вида объекта или сообщества.

INT103 — Обслуживание зданий снаружи

Этот курс развивает навыки обслуживания зданий снаружи. Студенты узнают, как ремонтировать фундаменты, наружные стены, крыши, желоба и водостоки, экраны и окна, двери и дверные замки, веранды, патио и палубы. Также рассматриваются вопросы безопасности, выбора инструментов и строительных материалов. Самое главное, учащиеся научатся производить ремонт безопасно, эффективно и продуктивно.

INT104 — Внутреннее обслуживание зданий

Этот курс развивает навыки ухода за внутренними компонентами собственности и обеспечения того, чтобы все свободные квартиры были полностью и своевременно восстановлены до состояния, «готового к продаже». Студенты изучат процедуры ремонта внутренних компонентов, таких как потолки, стены, полы, лестницы, двери, шкафы, отделка и плинтусы. Они также проверят бытовую технику, оборудование HVAC, сантехнику и электрическую систему на предмет безопасности и функциональности.

INT105 — Заключительная проверка и проверка (8-часовой семинар)

Этот курс развивает навыки окончательной подготовки перед сдачей объекта в аренду. В основном это касается работ по подкрашиванию, которые могли быть повреждены в процессе вырубки или очистки. Это также включает в себя проверки, чтобы убедиться, что объект чист, все приборы работают должным образом и что все ремонтные работы были выполнены на профессиональном уровне.

INT201 — Унифицированные физические проверки

Этот курс развивает навыки проведения проверок в соответствии со стандартами REAC Министерства жилищного строительства и городского развития США (ЦЕНТР ОЦЕНКИ НЕДВИЖИМОСТИ). Студенты узнают подробности о протоколе и процедурах проверки, определениях недостатков, правилах проверки, подсчете очков, технических обзорах и корректировках базы данных. Акцент будет сделан на достижение 95-100% баллов REAC. Кроме того, программа включает в себя стратегию вовлечения всех, чтобы команда могла оказать наибольшее влияние на то, чтобы помочь многоквартирным домам достичь максимально возможного результата.

INT202 — Устранение плесени

Этот курс включает в себя процесс устранения плесени. Он начинается с предоставления справочной информации о плесени и ее происхождении. В частности, он определяет плесень (включая характеристики и оптимальные факторы окружающей среды для созревания в зависимости от типа), различные типы и проявления плесени, риски для здоровья, связанные с воздействием, и, наконец, процедуры, связанные с обнаружением, сдерживанием, удалением, предотвращением и завершением процесс исправления.

PLU101 — Общее обслуживание сантехники

Этот курс развивает навыки решения проблем с сантехникой в ​​доме или квартире. Студенты изучат анатомию водопроводной системы и способы ремонта кухонных и ванных раковин, ванн, душевых кабин, туалетов и водонагревателей. Студенты также изучат методы очистки стоков с помощью плунжеров, напорных и туалетных шнеков. Другие темы включают инструменты торговли, минимизацию неприятных запахов, оттаивание замерзших труб и подготовку компонентов сантехники к зиме. Акцент будет сделан на безопасном, эффективном и продуктивном ремонте.

PLU102 — Углубленный ремонт сантехники

Этот курс развивает навыки ремонта сантехники. Студенты научатся работать с различными типами труб, например: ПВХ, ХПВХ, медными, оцинкованными и черными трубами. Кроме того, они научатся резать, нарезать резьбу и паять трубы. Другие темы включают умягчители и очистку воды, фильтры для воды, нагреватели горячей воды по запросу и в месте использования, установку и ремонт рециркуляционных насосов и дренажных насосов, ремонт эжектора сточных вод, устранение проблем с шумом, клапаны подачи воздуха и очистку дренажной машины. Акцент будет сделан на безопасном, эффективном и продуктивном ремонте.

SWI101 — Коды плавательных бассейнов и спа-центров

Этот курс развивает навыки обслуживания оборудования для бассейнов и спа-салонов в соответствии с правилом штата Индиана — Департамент здравоохранения — Общественные и полуобщественные плавательные бассейны 410 IAC 6-2. 1. Студенты узнают подробности о правиле, которое позволит им обслуживать объекты безопасным, эффективным и продуктивным образом. В каждом штате есть определенные правила, и по этой причине эту программу следует рассматривать в качестве руководства. Всегда соблюдайте правила, действующие в вашем штате. Большинство из них размещены в Интернете и могут быть получены бесплатно. Для вашего удобства компания AC/C TECH создала ссылку для получения этих правил. Их можно найти в онлайн-поддержке AC/C TECH — раздел «Плавательный бассейн и спа».

SWI102 — Открытие бассейна и спа-салона

Этот курс предназначен для того, чтобы помочь учащимся понять процедуры открытия бассейна. В нем также рассматриваются передовые методы открытия и обслуживания спа-салона. Уроки познакомят учащихся с многочисленными советами по созданию безопасного, здорового и привлекательного бассейна/спа. Для открытия бассейна или спа-салона не требуется высококвалифицированный специалист по обслуживанию, но некоторые знания и опыт будут полезны.

SWI103 — CPO (сертифицированный оператор пула)

Этот курс развивает навыки ведения записей и файлов по испытаниям воды; предотвращение болезней и несчастных случаев; проблемы с работой бассейна и химические корректировки; Обслуживание оборудования; энергосбережение; обучение персонала; и наблюдения за пловцами.

SWI104 — Закрытие бассейнов и спа

Этот курс развивает навыки закрытия бассейнов. Он охватывает слив бассейна; выдувание линий; подготовка компонентов к зиме; хранение оборудования; и налаживание циркуляции зимней воды, плюс химикаты.

Управление старинным 4-проводным звонком в квартире (только разблокировка) — Проекты и истории

Сообщество SmartThings

Пол 2 апреля 2015 г., 14:01

#1

С тех пор, как я переехал в свой кооператив, я хотел модернизировать существующую 4-проводную систему домофона/домофона, чтобы входную дверь можно было отпирать с помощью моего телефона. Я нажал на хаб SmartThings и несколько дополнений, и я думал о том, как интегрировать их вместе.

Устройство, которое я рассматривал, чтобы сделать это возможным, — это Linear FS20Z-1

amazon.com

Модуль крепления изолированных контактов GoControl Z-Wave — FS20Z-1 — Connected Home Modules — Amazon.com

Модуль Z-Wave с изолированными контактами

, и я хотел совместить его с этим:

amazon.com

Amazon.com: TEKTONE SOUND & SIGNAL IR204E Квартирная станция для поверхностного монтажа, 4 провода: Улучшение дома

IR204E — это квартирная станция для поверхностного монтажа, которая сочетает в себе современный стиль и простоту эксплуатации, обеспечивая естественную, чистую голосовую связь и надежное открытие двери. Белый, высокий я …

Я не электрик, но когда я снял панель, оказалось, что это 12 В и три других провода, каждый из которых запускает действие с помощью кнопки мгновенного действия. Что я хотел бы сделать, так это подключить линейное устройство, что кажется достаточно простым, заземлить и нейтраль (которые я получу от розетки и взломанного шнура питания ПК, а затем, используя два «синих» провода, создайте перемычку от 12 В к кнопке «дверь». Кажется, что схема отлично справляется с низким напряжением, насколько я понимаю, и это простое нормально разомкнутое соединение.

Со стороны приложения это кажется простым, просто кнопка, чтобы включить переключатель, установить 5-секундную задержку и снова выключить.

Кто-нибудь уже делал что-то подобное? Правильно ли я думаю?

3 лайков

tslagle13 (Тим Слэгл) 2 апреля 2015 г., 15:23

#2

Гениальная идея!!!

Я думаю, это должно сработать для вас. Все, что делает кнопка, это замыкает цепь. Таким образом, замыкание цепи с помощью мгновенного выключателя = то же самое, что и использование кнопки.

Пол 2 апреля 2015 г. , 15:32

#3

Отлично… Только что заказал переключатель. Моего узла еще нет, но он должен прибыть сегодня… Мне не терпится начать. Должно быть полезно не только для того, чтобы впустить меня, но и для гостей, мой зуммер прямо у входной двери, будет приятно не бегать по квартире, чтобы впустить кого-то. Мне нужно будет в конечном итоге объединить это с Йельским университетом. засов, так что я могу попасть не только в здание, но и в свою квартиру с помощью одной кнопки.

1 Нравится

tslagle13 (Тим Слэгл) 2 апреля 2015 г., 17:45

#4

Пол:

Должно пригодиться не только для себя, но и для гостей, мой зуммер стоит прямо у входной двери, будет приятно не бегать по квартире, чтобы кого-то впустить.

Кроме того, вы можете впустить кого-то удаленно!! Так что круто!

Рад видеть тебя здесь, мужик! Добро пожаловать! Вы должны представиться в зоне для новичков!

Пол 2 апреля 2015 г., 21:21

#5

Да, я зайду позже. Хорошая идея впустить кого-то полностью удаленно, проще, чем создавать дополнительные коды ключей.

1 Нравится

Пол 4 апреля 2015 г., 2:06

#6

Итак, я рад сообщить, что все сработало именно так, как ожидалось. Прямо сейчас у меня есть приложение «энергосбережение», привязанное к выключателю, поэтому оно выключится через минуту, несмотря ни на что… Я бы предпочел 30 секунд или около того, но я был ограничен 1 минутой как минимум. Я хотел бы сделать что-то более изящное, чем включить его, а затем вручную выключить через несколько секунд, я не видел, где я мог бы это сделать. Кажется, это возможно, просто нужно немного больше ознакомиться с программным обеспечением.

1 Нравится

Имосенко 20 апреля 2015 г., 19:01

#7

Замените реле на это:

Оно будет работать так же, как реле открывания гаражных ворот, и сработает только на несколько секунд.

1 Нравится

Красули 30 мая 2015 г., 3:01

#8

У меня в доме такая же домофонная система tektone. Я надеялся найти более простой способ, чтобы дверь автоматически открывалась, когда кто-то нажимает кнопку моей квартиры. Я знаю, что это небезопасный вариант, но это необходимо для моей конкретной ситуации. Я слышал, что это можно сделать. Кто-нибудь точно знает, что мне нужно и как это сделать?? Будем признательны за любую помощь (в непрофессиональном плане, пожалуйста, поскольку я совершенно не знаком с этим материалом!)

Спасибо

(Энтони Р.) 20 сентября 2015 г., 21:30

#9

Хотите знать, можете ли вы собрать простое видео на YouTube, показывающее, что вы сделали? Если не обновление относительно того, как эта установка происходит. Спасибо

Paullintilhac (Пол С. Линтильак) 6 мая 2016 г. , 23:07

#10

Здравствуйте,

Я был очень рад найти этот пост в Интернете, потому что я хотел сделать то же самое, чтобы упростить использование airbnb в своей квартире, но я не знал точно, как это сделать. У меня точно такой же релейный переключатель и квартирный зуммер, и я точно следовал инструкциям (вплоть до подключения устройства z-wave к питанию с помощью старого компьютерного кабеля :))

Однако, когда я все подключаю, дверной зуммер перестает работать. После измерения напряжения между землей и линией дверного зуммера, которое обычно должно составлять 12 В (оно падает примерно до 3 или 4 В при нажатии кнопки), оно теперь показывает 0. это указывает на то, что две синие клеммы кажутся замкнутыми. короткое замыкание.

Я что-то пропустил? Я бы подумал, что пока переключатель разомкнут, напряжение на клеммах заземления и зуммера должно оставаться на уровне 12 В, а затем, когда переключатель замкнут (включен), должно произойти короткое замыкание (и напряжение упадет до 0).

Что-то не так с моей настройкой, или я не понимаю, как работает это устройство?

Лучший

— Павел

Лмосенко 10 мая 2016 г., 17:49

#11

Привет @Paullintilhac,

Вы подключили 2 синих провода напрямую к кнопке? Вам нужно проверить, какие выводы на кнопке активны, когда вы звоните кому-то у главного входа.

Поллинтильак (Пол С. Линтильак) 10 мая 2016 г., 18:24

#12

Имосенко, спасибо за ответ! Я не подключал их напрямую к кнопке. Что я сделал, так это подключил один синий провод к проводу «открытие двери», а другой к нулевому проводу, как описано в посте выше. Я также обосновал это тем, что заметил, что напряжение между этими двумя проводами составляет ~ 24 В, пока не будет нажата кнопка двери, когда оно достигает 0 В. Я могу дважды проверить схему моего зуммера и опубликовать ее здесь для дальнейшего разъяснения.

Однако это все равно не ответит на мой вопрос, почему напряжение между двумя синими проводами равно 0, как только я подключаю его к сети? Я думал, что напряжение останется неизменным по сравнению с обычной схемой до тех пор, пока переключатель не будет активирован, и только тогда оно упадет до 0. Это неправильно?

Ильмосенко 10 мая 2016 г., 18:29

№13

Синие провода не проводят питание, пока цепь не замкнута. И если вы установите реле в качестве переключателя мгновенного действия, введите ST IDE, оно будет нажиматься только на секунду или около того. Это если вы дистанционно активируете его, зуммер будет включаться и выключаться сразу. Я бы порекомендовал подключить провод непосредственно к кнопке на вашем зуммере. Таким образом, цепь замыкается с этой точки и не нарушает работу других цепей.

Поллинтильак (Пол С. Линтильак) 10 мая 2016 г., 19:44

№14

Привет, Имосенко,
Хорошо, я так понял. Вот почему сбивает с толку то, как он, кажется, проводит между клеммами, как только я включаю питание. Я, кстати, в смартах еще толком не настраивал — неужели дефолтная позиция закрыта? Это было бы очень странно…

Вот изображение электрической схемы.

схема подключения.png670×781 63,3 КБ

Питание подается от клеммы 2, так как между этой и всеми остальными клеммами есть разность напряжений, когда никакие кнопки не нажаты, в то время как все остальные пары клемм нейтральны по отношению к друг друга. основываясь на OP, я подумал, что должен соединить клемму 2 с дверной клеммой, которую я сначала принял за клемму «X», потому что она была физически расположена очень близко к дверной кнопке, и потому что напряжение приблизилось к 0 (хотя на самом деле оно менялось только от 24 В до ~ 7 В, что должно было быть красным флажком. Я думаю, причина падения была в том, что была некоторая утечка через переключатели разговора или прослушивания, что привело к падению напряжения), когда я нажал кнопка двери. Однако, основываясь на этой схеме, кажется, что на самом деле я должен был подключить другой синий провод к клемме 3. Это напряжение фактически становится равным 0, когда кнопка нажата, что имеет смысл со схемой, поскольку это прямое соединение между дверью и питанием. Я попробую перемонтировать переключатель и дам вам знать, как это работает!

Поллинтильак (Пол С. Линтильак) 11 мая 2016 г. , 15:56

№15 Обновление

: работает как шарм! ключ заключается в том, чтобы подключить два синих провода к клеммам 2 и 3, если у вас есть дверной зуммер с приведенной выше схемой.

Еще одно замечание: многие беспроводные концентраторы, такие как Wink (тот, что у меня есть), явно не поддерживают это устройство. Однако, если вы установите режим включения/исключения, он добавит устройство. Здесь важно отметить, что концентратор может на самом деле не стать зеленым, когда вы включаете устройство — мой просто продолжал мигать синим, пока в конечном итоге не стал красным, что обычно указывает на сбой при включении. Однако, когда я зашел в историю своей активности, я заметил устройство под названием «переключатель», которое то включалось, то выключалось. Когда я щелкнул значок лампочки для переключателя, я попал на страницу продуктов, где я смог переименовать его/добавить в группу.

Спасибо @lmosenko и @paul

1 Нравится

(Крис Фихтер) 12 мая 2016 г. , 5:22

№16

Я не уверен, что вы, ребята, используете это в тех случаях, когда вы, ребята, используете это в делах, но в ситуации с несколькими домами блоки PK обычно устанавливаются с 1 блоком PK. Ни одной единицы ПК на жилое помещение. Если вы сделаете что-то не так, вы потенциально можете повлиять на другие резидентные устройства, которые могут отключить управление. Хотел бы я вспомнить, как подключаются многоквартирные ПК. Но я помню, что некоторые провода соединены гирляндой с двумя другими контрольными панелями. Всякий раз, когда я работал над ними, и возникала проблема, обычно это было из-за того, что кнопка залипала в чьей-то квартире, что, в свою очередь, влияло на панель всех остальных. Если вы увидите два отдельных пучка, входящих в панель, вы узнаете, что это Daisy Chained. Не говорю, что у вас, ребята, будут проблемы, но просто кое-что, о чем нужно знать.

натман (Натан) 29 июня 2016 г. , 21:49

# 17

Интересно прочитать вышеприведенное решение — после поиска решения в течение нескольких месяцев я подумал, что могу поделиться этим (http://nello.io/one). Отстой, что его пока нет в наличии (надеюсь, скоро).

Если кто-то нашел похожее решение, которое также может обнаруживать и отправлять уведомление при обнаружении звука дверного зуммера, я хотел бы узнать об этом!

Имосенко 30 июня 2016 г., 18:08

# 18

Спасибо за знакомство с продуктом. Это очень похоже на реле z-wave, о котором мы говорили ранее. Но он более самодостаточен.

УиллРубио (Уилл Рубио) 28 ноября 2016 г.
