Разъемы, кабели, адаптеры HDMI — виды, маркировка, использование
Кажется, что каждый раз, когда технология делает скачок вперед, виды соединений этой технологии становится все сложнее. Стандарт USB для компьютеров был разработан для уменьшения количества подключений, необходимых на задней части компьютера; но ПК сегодня имеют больше соединений, чем когда-либо. Частично эта проблема возникает из-за попыток поддерживать обратную совместимость; другая часть заключается в том, что не все переходят на «новый облик» одновременно. Проблема не только в том, чтобы попытаться соединить все вместе, но и в том, чтобы соединить ВСЕ. Вы заметили, сколько разных вещей мы соединяем вместе в эти дни? Наши развлекательные центры становятся такими же. Если раньше «развлекательный центр» состоял из телевизора (в то время мы не называли его развлекательным центром), теперь у нас достаточно вещей, связанных с нашими телевизорами, чтобы сбить с толку инженера НАСА. HDMI (High Definition Multimedia Interface) появился из-за этой же проблемы. Когда появился HDTV, был создан DVI (цифровой визуальный интерфейс). На самом деле, он был создан немного раньше, потому что HDTV был изобретен, чтобы дать нашим телевизорам такую же хорошую картинку, как и у наших компьютеров, но это уже другая история. Единственная проблема с DVI состоит в том, что это только видеоинтерфейс. Телевидение — это мультисенсорный опыт, включающий как глаза, так и уши. Так что изобретатели DVI имели дело только с частью необходимости. Основное различие между HDMI и DVI, кроме разъемов, заключается в том, что формат HDMI предназначен для передачи как видео, так и аудиосигналов, наряду с CEC (который является Consumer Electronics Control) и DDC (Digital Data Channel) и соединением для передачи данных Ethernet. (по состоянию на HDMI 1.4). На самом деле это совсем немного, чтобы поместиться в один разъем, но с 19-контактной конфигурацией стандарта HDMI, есть достаточно видов соединений.
Совместимость с HDMI и DVI
HDMI основан на DVI, используя тот же протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (минимизированный дифференциальный переходный сигнал). Для Вас, как для потребителя, это означает, что любое устройство, использующее соединения DVI, может быть подключено к соединениям HDMI через простой адаптер. Никакого специального электронного волшебства не требуется.
Типы разъемов HDMI
С выходом спецификации HDMI 1.4 появилось четыре различных типа разъемов HDMI. Хотя было бы неплохо придерживаться одного, конечно же это невозможно. Оригинальный HDMI 1.0 имел только два типа; другие были добавлены с тех пор, чтобы удовлетворить потребности промышленности.
HDMI Тип A – Стандартный
Это оригинальный разъем HDMI, выпущенный в версии 1.0. Это 19-контактный разъем для передачи видео и аудио сигналов. Коннектор разъема имеет ширину около 19 мм.
HDMI тип B – расширенный
Стандарт HDMI 1.0 также предусмотрел расширенный 29-контактный разъем, который не был использован. Этот разъем немного шире, чем у типа А, с шириной 21.2 мм.
HDMI Тип C – мини
Разъем «мини» был разработан в HDMI версии 1.3, чтобы приспособить потребность в меньшем соединителе в портативном оборудовании. Мини-разъем имеет ширину 11.2 мм, что составляет около 60% разъема типа А.
HDMI TYPE D – микро
Новейший член семейства разъемов HDMI — это «микро», который был выпущен в версии 1.4, чтобы позволить HD видео подключение для мобильных телефонов и других компактных электронных устройств. Микро разъем шириной всего 6.4 мм, 1/3 ширины оригинального разъема. HDTV на мобильный телефон? Да!
DVI
Хорошо, это не часть семейства HDMI, мы включаем DVI разъем здесь только, чтобы дать Вам визуальное сравнение, в случае, если Вы пытаетесь выяснить, какой же типа разъема у Вас.
Кстати, есть адаптеры и кабели, доступные для преобразования из одного типа разъема HDMI в другой.
Типы HDMI-кабелей
В дополнение к разным типам разъемов для HDMI в зависимости от применения используются несколько различных типов кабелей. Разница не столько в качестве кабеля или его размерах, сколько в его предназначении. Спецификации HDMI содержат требования к рабочим характеристикам кабелей, а не к конкретным размерам, материалам или методам изготовления. Это означает, что Вы можете быть уверены, что, покупая кабель HDMI от качественного производителя, его характеристики будут соответствовать заявленным.
Одна из приятных особенностей кабелей HDMI заключается в том, что каждая проводная пара представляет собой витую пару, что делает их сбалансированными кабелями. Это резко снижает отношение сигнал / шум, что позволяет увеличить длину кабеля без потери сигнала. Фактически, даже при низких уровнях сигнала, которые использует HDMI, Вы можете проложить кабели HDMI на расстоянии 14 метров без заметной потери сигнала.
До стандарта HDMI 1.4 (который был выпущен в мае 2009 года) кабели HDMI были маркированы в соответствии с версией, для которой они были созданы. Тем не менее, версия 1.4 устраняет это, в частности, запрещает включение номера версии на маркировку. Вместо этого кабели HDMI обозначены как принадлежащие к одной из пяти отдельных категорий:
Стандартные кабели HDMI
Разработанный, чтобы удовлетворить потребности большинства домашних приложений. Стандартный HDMI Кабели могут надежно передавать видео 1080i или 720p и объемный звук.
Стандартные кабели HDMI с Ethernet
Отвечает тем же требованиям, что и стандартные кабели HDMI, плюс добавление выделенного канала Ethernet для общего доступа к интернет-соединению между устройствами и сетевыми устройствами.
Стандартный HDMI Автомобильный Кабель
Соответствуют тем же требованиям, что и стандартные кабели HDMI, но предназначены для автомобильной промышленности.
Высокоскоростной кабель HDMI
Разработанный для обработки видео с более высоким разрешением 1080p и выше, включая передовые видео технологии, такие как 3D и 4K.
Высокоскоростной кабель HDMI с Ethernet
Отвечает тем же требованиям, что и высокоскоростные кабели HDMI, плюс добавление выделенного канала Ethernet для общего доступа к интернет-соединению между устройствами и сетевыми устройствами.
Вы должны знать, что все эти кабели довольно хрупкие. При установке в вашем доме или автомобиле избегайте натягивания кабелей или скручивания разъемов. Никогда не подключайте кабели HDMI с помощью пистолета для скрепок, так как защемление кабеля скобой (не говоря уже о проколе) может привести к его повреждению.
Глядя на все это, может показаться немного ошеломляющим, пытаясь выяснить, какой кабель купить для Вашей системы. На самом деле, есть только несколько частей информации, которые Вам нужно знать:
• Применение кабеля. Используете ли вы его в автомобильной промышленности, с 3D или другим оборудованием, которое не позволяет использовать стандартный кабель? Если это так, это должно быть легко указано в инструкциях по установке вашего оборудования.
• Возможность Ethernet — Вам нужна возможность Ethernet в кабеле? Очевидно, что если Ваше оборудование не может использовать эту возможность, Вы бы потратили впустую деньги, покупая кабель, который имеет его (хотя он будет работать нормально). Обратите внимание на:
• Длину кабеля — все зависит от Вас и от того, где Вы собираетесь его установить.
• Тип разъема — обязательно проверьте оба устройства, которые вы пытаетесь соединить вместе, так как они могут не использовать одни и те же разъемы HDMI; особенно если Вы пытаетесь подключить переносное устройство к стационарному.
С этой информацией все, что Вам нужно сделать, это найти кабель, который отвечает всем этим критериям. Все еще в замешательстве? Вот для чего нужны электронная почта и Служба поддержки. Мы будем рады помочь Вам выбрать правильный кабель для Ваших нужд!
Что такое HDMI разъемы и кабель, версии
HDMI — это такой вид интерфейса, используется для передачи звука и видео сигнала высокой четкости (разрешения) в цифровой форме. Позволяет использовать защиту от копирования HDCP.
Интерфейс в данном случае это набор разъемов, кабелей со своими характеристиками и электрическими параметрами для соединения двух устройств и передачи данных между ними.
HDMI расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости), стандарт для одновременной передачи цифрового видео и звука от источника, такого как компьютер или ТВ-приставка, на компьютерный монитор, телевизор или проектор. Первоначально разработанный консорциумом производителей электроники, он получил широкое распространение почти во всех телевизорах и компьютерных мониторах.
Успех был настолько велик, что к 2008 году поставки техники с поддержкой HDMI превысили поставки DVI. К концу 2009 года все телевизоры высокой четкости имели хотя бы один порт High Definition Multimedia Interface.
Порт High Definition намного лучше всех аналоговых типов соединения, таких как тюльпаны (RCA), S-Video, SCART, VGA и других. И даже лучше цифрового DVI, ведь он может одновременно передавать видео высокого разрешения и многоканальный звук, что позволяет использовать один кабель для подключения устройств между собой.
Является наиболее часто используемым интерфейсом для передачи аудио и видео высокой четкости по одному кабелю.
HDMI-разъем используется на телевизорах, мониторах, компьютерах, сейчас уже и на планшетах, игровых консолях.
Все больше и больше домашних AV-устройств подключаются с помощью этого простого и эффективного кабеля. Теперь HDMI также используется на ноутбуках и ПК, становится стандартом для корпоративного и коммерческого рынков — для образования, презентаций, цифровых вывесок и розничных дисплеев для передачи высококачественных аудио и видео сигналов от устройства к устройству.
Увеличение качества видео сигнала и аудио означает увеличение объемов информации, который нужно передавать между устройствами, в цифровой форме этот объем выражается в битах.
Версии HDMI разъема и кабеля
Всего значимых улучшений характеристик High Definition Multimedia Interface происходило 13 раз, все эти улучшения можно различить по номеру версии hdmi-порта. Постоянно увеличивается пропускная способность и улучшается качество сигнала. Вот краткое изложение различных версий и функций, которые они принесли:
- 1.0 официально выпущен 9 декабря 2002 года и способен передавать цифровой видеосигнал и до 8 каналов звука. По сути, был использован стандарт передачи DVI и добавлена поддержка звука. HDMI этой версии имел пропускную способность до 4,95 ГБ в секунду — это означало, что вы могли передавать видео с разрешением до 1080p (Full HD) и частотой кадров 60 кадров в секунду.
- 1.1 выпущен в мае 2004 года и добавил поддержку DVD-Audio, а также несколько небольших изменений в электрических характеристиках.
- 1.2 был следующей версией и представлен в августе 2005 года. Хотя всего через несколько месяцев после выхода 1.1, но HDMI-1.2 внес ряд серьезных изменений в стандарт, в том числе значительно улучшил поддержку ПК за счет поддержки цветового охвата RGB. Разработан разъем типа А.
- 1.3 — июнь 2006, увеличил пропускную способность одного канала или скорость передачи данных до 10,2 Гбит/с. HDMI-1.3 также добавил поддержку 10-битного, 12-битного и 16-битного цветового разрешения на канал, а также представил новый Type C или mini-HDMI.
- 1.4 — май 2009, добавил ряд дополнительных функций, которые сделали разъем намного более универсальным. Например, он добавил канал Ethernet для увеличения скорости. Добавленная поддержка разрешений экрана 4K при 30 Гц. 1.4 также добавил канал возврата звука или ARC. Разъем micro-HDMI (Type D).
- 2.0 выпущен в сентябре 2013 года и увеличил пропускную способность до 18 Гбит/с, таким образом, поддерживая частоту обновления 60 Гц при разрешении 4K.
- 2.0a вышел в 2015 году, добавив поддержку технологии HDR, такой как HDR 10.
- 2.1 — крайняя и лучшая версия HDMI, выпущенная в ноябре 2017 года. Эта версия поддерживает полосу пропускания 48 Гбит/с и огромное разрешение 10K при 120 Гц. Цветовое пространство BT 2020, разрядность цветовых каналов 10,12,16 бит.

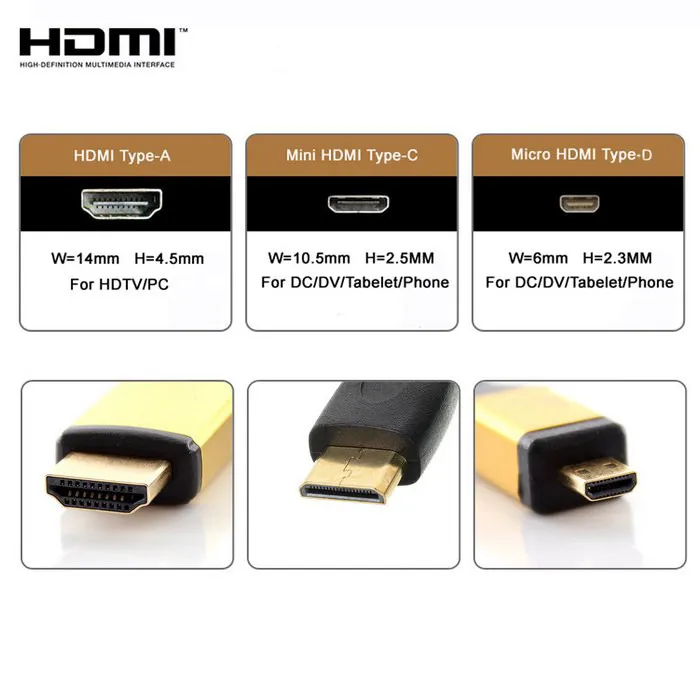

Виды HDMI разъемов
Важно отметить, что HDMI — это стандарт передачи данных, и у него разные разъемы. Например, разъемы Mini и Micro, которые используются в таких устройствах, как видеокамеры, ноутбуки или планшеты.
По внешности есть несколько видов HDMI-разъемов для использования в разной технике. Для маленьких девайсов и разъемы должны быть маленькие. Называются они по буквам латинского алфавита.
- А — обыкновенный HDMI
- C — mini-HDMI
- D — micro-HDMI
Стандартная 14-миллиметровая версия разъема High Definition Multimedia Interface известна как «Тип A».
Разъем-HDMI типа A является наиболее распространенной версией и может быть обнаружен на большинстве аудиовизуального оборудования, от телевизора, Blu-Ray и XBox до профессионального распределительного оборудования, такого как усилители-распределители, матричные устройства и переключатели сигнала.
Но есть также версии HDMI-Mini (Type C) и HDMI-Micro (Type D), поскольку меньшие аппараты, такие как наши смартфоны и планшеты, все чаще становятся нашими личными источниками HD AV.
DisplayPort лучше, чем HDMI?
HDMI — не единственный стандарт, предназначенный для передачи видео и аудиоканалов через один разъем. DisplayPort — еще один стандарт. Но разве DisplayPort лучше? Ну, это зависит от обстоятельств.
DisplayPort в настоящее время имеет версию 1.4, который поддерживает разрешение до 8K при 60 Гц с HDR. DisplayPort гораздо чаще используется на мониторах и компьютерах, чем в телевизорах и других потребительских устройствах, и для этого есть веская причина — он поддерживает такие технологии, как AMD FreeSync и Nvidia G-Sync, которые помогают создать игровой процесс без разрывов.
К сожалению, лишь немногие производители используют DisplayPort 1.4, многие используют версию 1.2. Если у вас доступ только к порту HDMI-2.0 или порту DisplayPort 1.2, как это имеет место для многих мониторов, то HDMI может быть лучше благодаря поддержке HDR.
Есть ли переходники DisplayPort и USB-C в HDMI?
К счастью, вы можете преобразовать большинство сигналов цифрового дисплея в HDMI, что упрощает, например, подключение к дисплею через DisplayPort на вашем ноутбуке. Существует множество адаптеров для преобразования в HDMI, к тому же они относительно недорогие.
Например, есть простой адаптер для преобразования DisplayPort в HDMI. Преобразование с USB-C и Thunderbolt 3 также возможно с помощью ряда адаптеров USB-C в HDMI. Преобразование из источника DVI (или наоборот) легко выполнить с помощью простого кабеля, потому что сигналы электрически идентичны — это, по сути, изменение физического разъема.
Переходник HDMI-DisplayPortСигналы HDMI также могут быть преобразованы. В частности, вы можете сжимать сигнал High Definition Multimedia Interface для работы через Ethernet, что упрощает передачу на большие расстояния. Это идеально подходит для конференц-залов, учебных классов или домашних кинотеатров, которым необходимо передавать видеосигнал на расстояние до 100 метров.
Кабели HDMI
Существует несколько типов кабелей HDMI, каждый рассчитан на свой уровень производительности. Зная версию разъема (можно посмотреть в инструкции к аппарату) вы выбираете нужный кабель для максимальной производительности.
Они обратно совместимые, то есть вы купили кабель с большей версией, чем вам надо, но он будет работать на разъемах с меньшей производительностью.
Кабельные продукты имеют свой логотип на каждую версию.
Ultra High Speed Cable
Этот новейший кабель HDMI — единственный кабель, который соответствует строгим спецификациям, обеспечивающим поддержку всех функций версии 2.1, включая несжатый 8k/60 и 4K/120. Пропускная способность кабеля составляет до 48 Гбит/с, он обратно совместим с существующими устройствами HDMI и отличается исключительно низким уровнем электромагнитных помех.
Сертификация означает что это качественный сверх высокоскоростной кабель, поддерживающий видео 4K и 8K, HDR, VRR, eARC и все другие функции HDMI-2.1.
Premium High Speed Cable and Premium High Speed Cable with Ethernet
Кабели HDMI премиум-класса — это специальная сертификация для высокоскоростных соединений, которые были разработаны и сертифицированы для сверх надежной работы 4K/UltraHD, включая расширенные функции, такие как 4K/60, HDR и расширенное цветовое пространство, включая BT.2020. Они имеют низкий уровень электромагнитных помех и отмечены сертификационной этикеткой HDMI-кабеля премиум-класса.
Программа разработана, чтобы дать конечным пользователям уверенность при покупке новых кабелей для своих продуктов 4K/UltraHD, которые могут включать такие функции, как 4K/60Hz, BT.2020 и HDR.
High Speed Cable with Ethernet
Этот тип кабеля обеспечивает те же базовые характеристики, что и высокоскоростной кабель, с дополнительным выделенным каналом данных, известным как канал Ethernet, для подключения к сети. Функциональность канала Ethernet доступна только в том случае, если оба связанных аппарата поддерживают канал Ethernet.
High Speed
Высокоскоростной кабель hdmi разработан и протестирован для работы с разрешениями видео 1080p Full HD и выше, включая передовые технологии отображения, такие как 4K/30 Гц, 3D и Deep Color. Если вы используете любую из этих технологий или подключаете свой HD-дисплей 1080p к источнику контента 1080p HD, например, проигрывателю дисков Blu-ray, рекомендуется использовать именно этот кабель.
Стандартный кабель с Ethernet
Этот тип кабеля обеспечивает те же базовые характеристики, что и стандартный, плюс дополнительный выделенный канал данных, известный как канал Ethernet. Функциональность канала Ethernet доступна только в том случае, если оба связанных устройства поддерживают канал Ethernet.
Стандартный кабель HDMI
Стандартный кабель разработан для работы с некоторыми ранними потребительскими устройствами и протестирован на надежную передачу видео 1080i или 720p. Большинство этих соединений были заменены на высокоскоростные, но некоторые из них все еще присутствуют на рынке, и потребители должны отметить, что, хотя они и подходят для некоторых целей, они не поддерживают более поздние разрешения, частоту обновления и требования к полосе пропускания.
Разъемы HDMI
— тип A, B, C, D, E » Electronics Notes
HDMI использует пять основных типов разъемов: тип A, B, C, D и E, каждый для разных приложений, включая стандартный разъем, а также мини-HDMI и микро-HDMI.
Технология HDMI Включает:
HDMI — основы
версии HDMI
разъемы HDMI
Распиновка/контактные соединения
Кабели HDMI
USB C к HDMI
HDMI и DVI
Переключатель HDMI, разветвитель и матрица — отличия
Удлинители HDMI
Повторители HDMI
Основные продукты HDMI
Существует пять типов разъемов HDMI. Хотя основной тип, используемый в телевизорах и другом домашнем AV-оборудовании, является наиболее широко используемым и, вероятно, самым надежным, существуют и другие типы для других приложений.
Наиболее распространенным разъемом HDMI является разъем типа A, и наряду с типом B они были выпущены с первоначальным стандартом. С тех пор были введены другие типы для удовлетворения конкретных потребностей.
Система HDMI и соответствующие разъемы и провода обеспечивают высокоскоростную передачу высококачественных и широкополосных AV-сигналов, а также обеспечивают другие связанные возможности. Разъемы управляемы, оставаясь при этом прочными и надежными.
Во многих отношениях некоторые разъемы HDMI очень похожи на разъемы USB. Однако есть различия в размерах и, в частности, в количестве проводов в кабеле и разъеме. Разъемы и кабели HDMI имеют 19 проводов/подключений, и это значительно больше, чем у разъема USB.
Типы разъемов HDMI
Различные типы разъемов HDMI остались неизменными после их появления. Это позволило поддерживать обратную совместимость на протяжении всего срока действия стандарта.
За исключением двухканального разъема типа B, все они имеют 19 контактов, благодаря чему стандарт остается одинаковым для всех типов разъемов.
Ввиду разных размеров, разные разъемы HDMI, как правило, используются на разных типах оборудования.
Краткое описание различных типов разъемов HDMI приведено ниже:
- Разъем HDMI типа A: Этот разъем был запущен с исходным стандартом и с тех пор является основой стандарта HDMI. Разъем типа A является наиболее знакомым пользователям аудио-видео оборудования, и его можно найти на огромном количестве предметов, таких как телевизоры, DVD-плееры, спутниковые приставки, рекордеры, игровые приставки и многие другие предметы. Там, где пространство не является проблемой, идеально подходит разъем HDMI типа A, поскольку он является самым прочным. Вилка или штыревой разъем имеет внешние размеры 13,9 мм × 4,45 мм, а розетка или гнездовой разъем имеет внутренние размеры 14 мм × 4,55 мм. Схема разъема HDMI
типа A Имеется 19 контактов, а пропускная способность позволяет поддерживать все режимы SDTV, EDTV, HDTV, UHD и 4K.Этот тип разъема электрически совместим с одноканальным DVI-D.

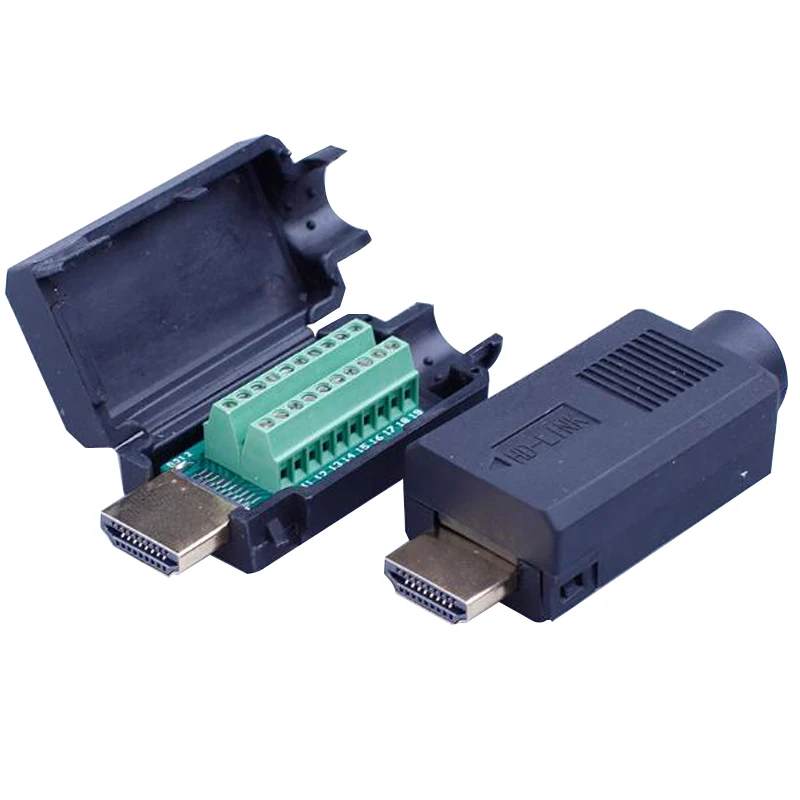

Штыревая версия разъема HDMI типа A широко доступна в виде готовых проводов, а также разъемов для самостоятельной сборки. Многие из женских версий также доступны для включения в AV-оборудование. Выбор хороший, поэтому можно выбрать тот, который подходит по размеру, формату и спецификации.
- Разъем HDMI типа B: Этот тип разъема HDMI также был выпущен с исходным стандартом в 2002 году и предназначен для передачи двухканального видео DVD-I. Этот разъем никогда не использовался в продуктах, потому что с введением HDMI 1.3 скорость одиночного канала превысила скорость старого двойного канала. Поскольку соединитель больше стандартного одноканального типа, для его использования не было причин. Однако он по-прежнему остается в пределах спецификации.
Этот тип разъема HDMI имеет размеры 21,2 мм × 4,45 мм и имеет 29 контактов, поддерживающих шесть дифференциальных пар вместо трех.
- Разъем HDMI типа C — разъем Mini-HDMI: Это разъем mini-HDMI, он меньше разъема типа A, имеет размеры 10,42 мм × 2,42 мм, но сохраняет 19-контактную конфигурацию.
Мини-HDMI сохраняет все функциональные возможности более крупного HDMI типа A, но его разъем намного меньше.
Мини-разъем HDMI был представлен в HDMI версии 1.3, поскольку стандарт HDMI получил более широкое распространение и была признана необходимость в разъеме меньшего размера.
Разъем мини-HDMI Имеются отличия в конфигурации подключения разъема mini-HDMI: все положительные сигналы дифференциальных пар меняются местами с соответствующим им экраном, DDC/CEC Ground назначен на контакт 13 вместо контакта 17, CEC назначен на контакт 14 вместо контакта контакт 13, а зарезервированный контакт 17 вместо контакта 14.
Разъем HDMI типа C можно подключить к разъему типа A, но для этого требуется кабель типа A-тип C или адаптер.
Разъемы mini-HDMI широко используются во многих портативных устройствах. Некоторые примеры включают: камеры DSLR, видеокамеры, большие планшеты, спутниковые навигационные системы и тому подобное.
- Разъем HDMI типа D — разъем micro-HDMI: Размер разъема HDMI типа D очень похож на разъем micro-USB, поэтому тип D часто называют разъемом micro-HDMI.
Разъем микро-HDMI Размеры составляют всего 6,4 мм × 2,8 мм, и в этих пределах микро-HDMI сохраняет 19контакты других разъемов, хотя назначение контактов отличается. Разъем micro-HDMI был представлен в HDMI версии 1.4. Он был разработан специально для подключения аудио-видео в небольших и портативных устройствах, таких как мобильные телефоны.
- Разъем HDMI типа E: Разъем HDMI типа E предназначен для автомобильных приложений. Этот разъем был представлен в HDMI версии 1.4.
Чтобы предотвратить ослабление вибрации, он включает в себя фиксирующий язычок, а также кожух, предотвращающий попадание грязи и влаги. Кроме того, доступен релейный разъем для подключения стандартных потребительских кабелей к автомобильным и обеспечения интерфейса с потребительскими AV-устройствами, что происходит все чаще.
Гнездовой и штекерный разъемы HDMI
Для разъемов принято, что источник питания, данных, звука и т. д. имеет гнездовой разъем, а элемент, принимающий питание, звук и т. д., — штыревой. Причина этого в том, что штырьки разъема-розетки по самой природе разъема-розетки защищены и не могут быть подвержены короткому замыканию из-за случайного короткого замыкания внешним металлическим предметом.
Однако многие современные разъемы также имеют защищенные штыревые области, что снижает вероятность короткого замыкания.
Соответственно, гнездовые разъемы HDMI обычно встроены в оба статических устройства на любом конце соединения, например. телевизор или дисплей, а также компьютер, DVD и т. д. Другими словами, гнездовые разъемы HDMI присутствуют на устройстве-источнике сигнала и принимающем устройстве. Затем к обоим концам соединительных кабелей подключаются штекерные разъемы HDMI.
Частично это объясняется тем, что многие коммуникации происходят в обоих направлениях, и поэтому, даже если один из них может быть источником сигнала как таковой, принимающее устройство все равно отправляет сигналы и другие данные. В результате разумно принять стратегию, согласно которой устройства имеют гнездовые разъемы, а кабели — штекерные разъемы HDMI.
Обычно гнездовые разъемы HDMI утоплены в корпусе различных устройств, но даже в этом случае их легче повредить в результате случайного натяжения, если кабели тянут в неправильном направлении и т. д. В результате гнездовые разъемы HDMI, как правило, чаще продаются в качестве сменных разъемов!
Даже если штыревые разъемы на кабеле повреждены на более коротких кабелях HDMI, производимых в промышленных масштабах, сложность их замены и стоимость разъема по сравнению с новым кабелем HDMI означают, что новый кабель HDMI следует покупать, а не пытаться ремонтировать. .
Прямые и угловые разъемы HDMI
Наиболее очевидным форматом разъема является такой, при котором при подключении к розетке кабель от свободного разъема выходит наружу из соединения. Это подходит для большинства приложений, но может потребоваться некоторое пространство для изгиба кабеля в нужном направлении.
В некоторых случаях может потребоваться очень крутой изгиб. Этот изгиб может быть слишком резким, чтобы его можно было использовать с кабелем HDMI. Это может привести к чрезмерной нагрузке на разъем HDMI и кабель.
Угловые разъемы HDMI очень удобны, когда оборудование может располагаться близко к стене или панели внутри шкафа и т. д. Кабель, выходящий из разъема, будет проходить вдоль оборудования и не требует очень крутого изгиба, чтобы его можно было разместить внутри доступное пространство.
Если кабель HDMI с прямоугольным разъемом недоступен, можно использовать прямоугольные адаптеры. Как правило, их не следует использовать без необходимости, поскольку они добавляют дополнительное соединение к кабелю и не будут такими надежными, как один разъем HDMI, но, тем не менее, они решают проблему и могут использоваться в течение короткого времени.
Переходники разъема HDMI
Существует множество кабелей, позволяющих подключать разъемы HDMI типа A к разъемам mini-HDMI или microHDMI. Эти кабели широко доступны и смогут обеспечить все возможности HDMI в соответствии с возможностями обоих концов линии связи.
Эти кабели очень полезны, поскольку они не требуют использования адаптера разъема HDMI, и в любом случае требуется кабель для соединения двух элементов вместе.
В некоторых случаях может потребоваться адаптер разъема. Особенно полезно иметь набор адаптеров HDMI для подключения типа A к разъемам mini-HDMI или micro-HDMI при настройке систем, когда подходящие кабели могут быть недоступны.
Разнообразие разъемов HDMI гарантирует, что стандарт HDMI можно успешно использовать во многих различных областях, и они могут удовлетворить требования пользователей множества различных приложений, для которых используется HDMI.
Другие аудио-видео темы:
HDMI
СКАРТ
Громкоговоритель
Наушники и наушники
микрофоны
УКВ FM-радио
RDS-данные
Цифровое радио
DVB-телевидение
Возврат в меню Аудио/Видео. . .
Все, что вам нужно знать о разъемах HDMI
Что такое разъем HDMI?
Разъем HDMI – это жизненно важный аппаратный компонент ввода-вывода (ввода-вывода) во многих современных развлекательных или коммуникационных устройствах. Они позволяют кабелям HDMI передавать несжатые цифровые сигналы от любого подходящего источника аудио-видео (A/V) на ресивер или устройство отображения, к которому он подключен.
В огромном количестве современных домов и офисов можно встретить разъемы HDMI, соединяющие настольные компьютеры с мониторами, телевизоры с приставками, игровые приставки с проекторами и многое другое. Фактически, во всех областях домашних развлечений и коммуникационных технологий на рабочем месте HDMI в настоящее время является одним из самых популярных и распространенных форматов для передачи высококачественных аудио/видеосигналов между источником и дисплеем.
HDMI означает мультимедийный интерфейс высокой четкости. Этот современный формат высокого класса был первоначально разработан в самом начале 2000-х годов с первоначальной целью повышения общего удобства и функциональности существующих стандартов для передачи сигналов HDTV.
До HDMI они в основном ограничивались либо DVI, либо компонентным видео. Первый, предназначенный только для видеоразъема, лучше подходил для своего первоначального использования в компьютерных мониторах. Второй, хотя и был эффективен при передаче HD-сигналов после подключения, требовал от пользователей прокладки до пяти отдельных кабелей, если они хотели, чтобы и видео, и аудио передавать одновременно.
HDMI был разработан как средство объединения этих пяти отдельных кабелей в один. И, после периода интенсивных исследований и испытаний по всему миру, в 2002 году HDMI впервые был представлен в виде ряда имеющихся в продаже кабелей и разъемов.0009
Продажи компонентов HDMI начали расти в геометрической прогрессии в течение следующих 3-5 лет, и сегодня они стали более или менее стандартным вариантом для передачи аудио/видео сигнала дома и на рабочем месте. В соответствии с первоначальным замыслом разработчиков HDMI теперь позволяет надежно и аккуратно передавать высококачественные аудиовизуальные сигналы между соответствующими проводными устройствами по одному прочному кабелю.
Сами разъемы HDMI функционируют так же, как и любая другая знакомая кабельная система штепсельной вилки и розетки. Действительно, есть заметное внешнее сходство между USB и HDMI, хотя HDMI обычно больше (в следующих разделах мы более подробно рассмотрим формы и размеры).
Как и большинство других компонентов аудио-видео кабеля, разъемы HDMI имеют гендерную принадлежность и могут быть как штыревыми, так и гнездовыми в зависимости от того, какую сторону интерфейса они должны поддерживать для завершения соединения. И, как это обычно бывает с кабельными вилками и розетками, штыревой разъем HDMI, как правило, будет немного меньше и будет иметь выступающую часть контакта, а гнездовой разъем будет утопленным и немного больше.
В дополнение к этим основным характеристикам штекер/гнездо, существует также ряд различных типов разъемов HDMI, размеров и компоновки, доступных для покупки в Великобритании и по всему миру.
В этом руководстве мы рассмотрим некоторые из наиболее распространенных типов разъемов HDMI, имеющихся в продаже на современном рынке, и посмотрим, какие типы лучше всего подходят для конкретных приложений.
Просмотреть все разъемы HDMI
HDMI характеристики разъема
В общем, разъемы HDMI выделяются среди других типов проводных разъемов и терминалов качеством, пропускной способностью и скоростью аудио/видеосигналов, которые они могут передавать. С тех пор, как в 2002 году были выпущены первые продукты HDMI, стандарт HDMI претерпел ряд изменений и официальных итераций, каждая из которых содержала собственный обновленный набор спецификаций разъемов HDMI.
На сегодняшний день основными версиями HDMI являются:
Версия HDMI (год выпуска)
- HDMI 1.0 (2002)
- HDMI 1.1 (2004)
- HDMI 1.2 и 1.2a (2005 г.)
- HDMI 1.3 (2006)
- HDMI 1.4, 1.4a и 1.4b (2009, 2010, 2011)
- HDMI 2.0, 2.0a и 2.0b (также известный как HDMI UHD) (2013, 2015, 2016)
- HDMI 2.1 (2017)
Вообще говоря, каждая из этих версий обеспечивала последовательное расширение общей функциональности и производительности, поэтому спецификации универсального разъема HDMI постоянно менялись на протяжении всего существования формата до настоящего времени.
Версия 1.2 (2005 г.), например, расширил диапазон разрешений и частот обновления, поддерживаемых HDMI, в успешной попытке популяризировать формат среди владельцев компьютеров. В версии 1.4 (2009–2011 гг.) добавлена поддержка сигналов 4k и совместное подключение Ethernet между устройствами, а в версии 2.0 (2013–2016 гг.) значительно улучшена полоса пропускания видео и частота дискретизации звука, что позволяет одновременно передавать потоковые изображения HDR и динамическую аудио-видео синхронизацию. .
Как выглядит разъем HDMI?
Как упоминалось во вступительной части, разъем HDMI не совсем отличается от разъема USB. В каждом случае вилочные стороны соединителя обычно выступают из концов кабеля и обычно предназначены для вставки в гнездовые соединители, розетки или концентраторы, которые утоплены в подключаемых устройствах.
Однако между USB и HDMI есть несколько заметных физических различий. Полноразмерные разъемы HDMI немного больше, чем стандартные разъемы USB, и они также имеют характерную форму трапеции с противоположными гранями/сторонами слота неодинаковой длины.
На приведенной ниже схеме разъема HDMI показана классическая схема, которую многие люди сразу узнают по панелям ввода-вывода своих телевизоров, игровых консолей и компьютерных мониторов:
Несмотря на то, что доступны кабели и разъемы HDMI различных размеров и конфигураций, те, которые широко распространены в повседневном домашнем или офисном использовании, имеют одну и ту же основную форму и компоновку.
Типы разъемов HDMI
На современном рынке продается несколько различных типов кабельных разъемов HDMI. Хотя все они, по сути, делают одно и то же, обычно они не взаимозаменяемы в каком-либо конкретном приложении или устройстве. Другими словами, вам нужно знать, какой тип разъема вы собираетесь использовать, прежде чем совершать покупку.
В настоящее время имеется пять стандартных типов разъемов для кабелей HDMI, а именно:
- Тип A (стандартный)
- Тип B (двухканальный — в настоящее время не используется ни в одном из основных потребительских товаров)
- Тип C (мини)
- Тип D (микро)
- Тип E (автомобильная соединительная система, в основном разработанная для использования в автомобиле)
Эти различные типы кабельных разъемов HDMI достаточно легко идентифицировать физически из-за их заметно различающихся размеров. Однако, если вы не знакомы со схемами именования подтипов HDMI, диапазон доступных опций на первый взгляд может показаться немного запутанным. Будьте уверены, что для подавляющего большинства приложений дома и на рабочем месте разъемы HDMI типов A, C и D (стандартные, мини и микро) будут единственными версиями, которые вам обычно понадобятся.
Просмотреть все кабели HDMI
Разъем HDMI типа A
Разъем HDMI типа A — это архетипическая «стандартная» версия HDMI, которую большинство пользователей сразу узнают, и по-прежнему наиболее широко используемая и доступная из пяти текущих размеров разъема. . Они, безусловно, являются наиболее знакомыми типами разъемов HDMI для большинства людей и встречаются почти во всех марках современных телевизоров, мониторов, игровых приставок и настольных компьютеров.мм × 4,45 мм, в то время как эквивалентные розетки немного больше: 14 мм × 4,55 мм. Как и мини-, и микро-версии HDMI (типы C и D соответственно), тип A представляет собой 19-контактный разъем, предназначенный для передачи аудио-видеосигналов с полосой пропускания от стандартной четкости (SDTV) до 4k UHD
Купить сейчас
Мини-разъем HDMI типа C
Мини-разъемы HDMI типа C представляют собой уменьшенную, утонченную версию разъема типа A и очень часто встречаются на различных видах портативного оборудования. навигационные системы. Штекер mini HDMI типа C имеет размеры 10,42 мм × 2,42 мм.
Так же, как и его меньший родственник, разъем micro HDMI, разъемы mini HDMI обладают полной функциональностью стандартных версий типа A в более компактном корпусе. И, также как и версия микро, кабели для формата HDMI mini чаще всего продаются с вилкой mini типа C на одном конце и стандартной вилкой типа A на другом (хотя изделия с разъемами mini и/или micro на каждом конце также доступны при необходимости).
Купить
Микроразъем HDMI типа D
9Разъемы HDMI 0005 типа D — это микроверсии. Они меньше, чем стандартные и мини-разъемы HDMI, но опять же сохраняют ту же 19-контактную конфигурацию (хотя и в немного другом расположении из-за ограничений размера микроформата). Разъемы Micro HDMI типа D имеют размеры всего 5,83 мм × 2,20 мм, что делает их общими размерами схожими с разъемом micro-USB и вдвое меньше стандартного штекера или разъема HDMI типа A. Тип D был разработан специально для подключения аудио-видео в очень маленьких портативных устройствах, таких как мобильные телефоны.
Купить сейчас
Гнездовые и вилочные разъемы HDMI
Гнездовые разъемы HDMI обычно встраиваются как в устройство-источник сигнала, так и в принимающее устройство в виде разъемов, предназначенных для подключения кабеля с вилкой. В наиболее распространенной схеме кабель с двумя штыревыми концами одновременно подключается к двум розеткам, обеспечивая прямое проводное соединение между источником и устройствами отображения.
Поскольку гнездовые разъемы HDMI обычно утоплены в корпусах телевизоров, игровых консолей, проекторов, компьютеров и мониторов, а также поскольку они более подвержены деформации при чрезмерном напряжении, чем штыревые разъемы, они более широко продаются в качестве отдельной замены. части.
Штекерные разъемы HDMI, с другой стороны, обычно поставляются в виде фиксированных компонентов на обоих концах почти каждого имеющегося в продаже кабеля HDMI, поэтому во многих случаях проще и дешевле заменить поврежденный штекерный разъем, просто заменив его новым. кабель. Однако это не всегда практично: некоторые высококачественные кабели HDMI могут быть относительно дорогими (особенно более длинные и прочные типы), и поэтому во многих случаях может быть значительно дешевле подключить новый штекерный разъем, чем заменить старый. вся кабельная трасса.
Кроме того, многие люди предпочитают прокладывать кабели HDMI за стенами или между этажами здания, и их удаление и повторная прокладка может быть сложным процессом, если кто-то случайно наступит на один из штекерных разъемов и повредит его. По этой причине самые надежные поставщики, у которых есть разъемы HDMI «мама», также предложат ряд эквивалентных компонентов «папа».
Прямой и угловой разъемы HDMI
При подключении стандартный прямой разъем для HDMI выходит горизонтально из розетки, как стандартный USB-кабель или штекер 3,5 мм. Это наиболее распространенный тип разъема HDMI, который, как правило, подходит для большинства бытовых и рабочих установок.
Однако в случаях, когда пространство непосредственно перед разъемом HDMI ограничено, также можно приобрести прямоугольные разъемы HDMI . Они спроектированы так, чтобы сразу же указывать вниз при выходе из розетки, что помогает разъему и кабелю плотно прилегать к устройству, к которому он подключен.
Прямоугольные разъемы HDMI могут быть особенно полезны, если телевизор или компьютер размещен так, что его порты ввода-вывода расположены очень близко к стене, например, или если относительное расположение устройств-источников и устройств-приемников создает чрезмерную нагрузку на прямой HDMI соединение. Это также может быть удобно для улучшения общего управления кабелями на задней панели многих типов устройств, помогая поддерживать порядок и легкий доступ.
Для чего используется разъем HDMI?
Почти во всех стандартных сценариях использования кабели и разъемы HDMI всех типов используются для одновременной передачи аудио- и видеосигналов от источника к приемнику или дисплею. В конце концов, именно для этого они изначально и разрабатывались, чтобы пользователям не приходилось соединять несколько различных наборов кабелей (или гораздо более громоздких разъемов DVI) для одновременной передачи обоих типов сигналов.
Однако в некоторых случаях HDMI также можно использовать исключительно для аудио- или видеосигналов благодаря его широкой обратной совместимости со старыми стандартами подключения. Это особенно полезно, потому что с добавлением правильного адаптера он позволяет кабелям и разъемам HDMI соединять аппаратные устройства с различными типами портов.
Использование для аудио и видео
Как уже упоминалось ранее в этом руководстве, HDMI изначально был разработан для обновления и замены существующего стандарта разъема DVI до сих пор встречается на многих компьютерных мониторах и других элементах оборудования для видеодисплеев. DVI — это выход только для видео, и, хотя HDMI может одновременно передавать аудио- и видеосигналы, он также электрически совместим с интерфейсом DVI.
Приобретая разъем HDMI-DVI, пользователи могут прокладывать кабели HDMI через разъемы DVI на старом оборудовании и идеально отображать полученное изображение на более современных экранах или приемниках, у которых нет собственного порта DVI. Точно так же аудиоразъемы HDMI также можно использовать для передачи только звуковых сигналов от устройств с компонентными аудиопортами более старого типа, если используется правильный адаптер.
Резюме
Современные разъемы HDMI предоставляют множество возможностей для передачи очень высококачественных аудио-видеосигналов с высокой пропускной способностью между широким спектром современного развлекательного и коммуникационного оборудования. А благодаря разработанной обратной совместимости с более ранними форматами передачи аудио-видео они также могут обеспечить полезную связь между устройствами, у которых нет идентичных портов HDMI, если выбран правильный адаптер.
Если вам нужна дополнительная информация или совет о кабелях и разъемах HDMI или о настройке вашего оборудования с использованием этого популярного стандарта подключения для достижения наилучших результатов и производительности устройства, не стесняйтесь обращаться к члену нашей экспертной группы поддержки.
