Как пользоваться штангенциркулем | Cтатья Рывок

Штангенциркуль — это усовершенствованная разновидность линейки для выполнения высокоточных измерений внутренних и наружных размеров детали. Инструмент активно используется в быту при самостоятельном проектировании и сборке конструкций, а также на машиностроительных заводах и других предприятиях в условиях серийного или единичного производства. Качество готового изделия во многом зависит от навыков и опыта владельца, поэтому важно точно знать, как правильно пользоваться штангенциркулем.

Что можно измерить штангенциркулем

Штангенциркуль является универсальным инструментом и предназначен для нахождения наружных и внутренних линейных размеров детали, толщины стенки или определения расстояний между отдельными позициями. Используется при проведении замеров глубин пазов/отверстий или их диаметров. Существуют узкоспециализированные модификации для конкретных операций (замер зубьев, тормозных дисков и т. д.). Устройство оснащено парой губок и выдвижным штоком или глубиномером с обратной стороны. Замеры производятся по специальной шкале. Пользователь передвигает подвижную рамку по штанге, зажимая заготовку из металла или других материалов между губок, и считывает показания с индикатора. Главное преимущество штангенциркуля — это высокая точность измерений. По этой причине приспособление получило широкое распространение в производственной сфере среди столяров, токарей, фрезеровщиков, мастеров автосервиса и других рабочих, а также сотрудников отдела контроля продукции. Штангенциркуль устанавливается на станки и используется в отрасли строительства и ремонта. Применение инструмента минимизирует вероятность возникновения несоответствий и дефектов, следствием которых становится отбраковка продукции.

Конструкция штангенциркуля — основные узлы и их назначение

Штангенциркуль — это достаточно простой инструмент, в состав которого входят следующие элементы:

• Штанга: содержит главную шкалу и показывает размеры детали. Также определяет пределы измерения.

• Рамка: подвижная планка, расположенная на поверхности штанги. Имеет разметку шкалы нониуса, выраженную в миллиметрах и дюймах (дополнительно), необходимую для расчёта долей целого деления. В некоторых моделях предусмотрено наличие электронного или аналогового отсчетного устройства.

• Пара нижних губок: зажимают заготовку и определяют внешние размеры.

• Верхние губки: измеряют внутренний диаметр отверстий или проёмов (контрольные плоскости расположены наружу).

• Зажимной винт: служит для фиксации рамки и осуществляет её надёжный зажим в процессе снятия показаний.

• Глубиномер: выдвижная линейка, расположенная с противоположной стороны корпуса.

Некоторые штангенциркули оснащаются рядом дополнительных компонентов (глубиномер, твердосплавные заострённые наконечники) для промера уступов или нанесения разметки. Прибор изготавливается из инструментальной стали, в отдельных случаях для одновременной разметки детали мерительные поверхности усиливают твердосплавными наконечниками.

Все элементы оборудования тщательно зашлифовываются, что обеспечивает отличную точность и гарантирует лёгкость в работе. Каждый штангенинструмент производится на специальном заводе в соответствии со стандартами ГОСТа.

Классификация штангенциркуля

На мировом рынке измерительного оборудования представлены различные штангенциркули, которые имеют свои отличия и особенности в зависимости от условий эксплуатации и других критериев. Все разновидности инструмента можно разделить на категории по следующим факторам:

По способу индикации

• Механические (ШЦ): стандартный нониусный штангенциркуль, где главные размеры нанесены на штанге, а доли определяются по шкале нониуса, находящейся на рамке с винтом. Наиболее популярные, недорогие и надёжные. Способны работать в любых климатических условиях, но не отличаются высокой точностью.

• Стрелочные (ШЦК): аналоговый прибор с круглым циферблатом. Внутри измерительной головки расположен шестерёнчатый привод стрелки, а на штанге имеется рейка с мелкими зубьями. Процесс измерения осуществляется в результате зацепления двух поверхностей при перемещении рамки. Стрелка меняет своё положение и отмеряет пройденное расстояние, определить которое можно по величине, указанной на циферблате. Модели данного типа энергонезависимы и не требуют сложных расчётов, но могут выйти из строя при неправильном хранении или наличии загрязнений. Превосходят предшествующие аналоги по точности, которая составляет 0,01 мм.

• Электронный (ШЦЦ): самое современное и простое в использовании устройство, где механический привод заменяет ёмкостный датчик. Результат долей миллиметра преобразуется посредством микропроцессорного модуля и выводится на экране ЖК-дисплея. Панель управления — кнопки включения, сброса и изменения единиц измерения — располагается на корпусе рамки. Результат последнего показания, как правило, сохраняется во встроенной памяти. Питание от аккумулятора или сменной батареи.

По назначению

На примере нониусного устройства:

• ШЦ I (ШЦ 1): с глубиномером и двумя парами губок для обмера наружных и внутренних размеров детали.

• ШЦ II (ШЦ 2): верхние заострённые губки, нижние — цилиндрические или прямоугольные.

• ШЦ III (ШЦ 3): односторонние.

• ШЦТ I: упрочнённая рабочая поверхность из твёрдого сплава.

К дополнительным классификационным признакам прибора относятся:

• Количество губок: односторонние, двухсторонние.

• Форма мерительных плоскостей: плоская, заострённая, круглая.

• Тип: с глубиномером и без (колумбик).

• Точность: первый и второй класс (0,05 мм и 0,1 миллиметр соответственно).

Штангенциркули различаются по длине штанги, где диапазон измерения может достигать 4-х метров. Также существуют модификации, губки которых изготовлены из стали или твердосплавных материалов.

Измеряем штангенциркулем правильно

Одно наличие штангенциркуля не гарантирует высокую точность работ. Многие владельцы, имея данное устройство в своём арсенале, не могут с достаточной определённостью сказать, как пользоваться штангенциркулем. Подобное незнание напрямую влияет на качество детали и всей конструкции, составной частью которой она является. Существует строгая последовательность выполнения замеров и определённая технология обращения с инструментом. Все виды приспособления следует хранить в специальном кейсе. Комфортная температура окружающей среды составляет 10-30 градусов при относительной влажности 60-70 процентов.  При использовании устройства важно соблюдать следующие инструкции.

Подготовка к эксплуатации

Перед каждым применением необходимо провести визуальный осмотр штангенциркуля и проверить на наличие дефектов и протереть влажной тканью. Руки мастера также должны быть чистыми. Далее губки инструмента сводятся до полного соприкосновения для установления степени их прилегания. При этом нулевые деления главной шкалы и нониуса должны совпадать. Подобный принцип подготовки распространяется на все штангенциркули. Инструмент цифрового типа также должен показывать достаточный заряд энергоносителя.

Порядок измерений

При проведении обмера наружных размеров заготовки рабочие плоскости инструментов разводятся в стороны. Изделие помещается между губок, после чего пользователь перемещает рамку до контакта с поверхностью. Положение элемента фиксируется винтом. В случае измерения диаметра операция повторяется в обратной последовательности. Также в основании штанги располагается глубиномер, позволяющий с достаточной точностью находить глубину отверстий или канавок. Линейка выдвигается при опускании рамки, помещается в полость и прижимается к стенке.

Считываем показания

После перечисленных действий деталь откладывается, но прибор не меняет своё положение и винты не ослабляются.  Процедура измерения завершена, далее идёт этап определения и расчета показателей.

По нониусной шкале:

Целое значение можно найти на основной шкале в результате совпадения нуля нониуса и соответствующего деления. После этого определяется максимально приближённый к нулю штрих нониусной шкалы, совпадающий с риской линейки. Порядковый номер последнего, умноженный на цену делений, указывает на количество долей. В качестве примера отсчета можно взять произвольный размер 29 мм, цену деления 0,05 мм и порядковый номер 7. Вид уравнения будет следующим:

29+0,05*7=29,35 мм.

По стрелочному индикатору:

Здесь нониус представляет собой круглый циферблат, где стрелка указывает на дробную часть. Основной размер вычисляется аналогичным образом по штанге.

По электронному табло:

При ручном позиционировании штангенциркуль с дисплеем самостоятельно рассчитывает размеры поверхности и отражает на табло значения с точным показателем, не требуя нахождения необходимого штриха на шкале.

Ошибки в измерениях: основные причины

Многие штангенциркули, вне зависимости от вида и точности, даже при соблюдении указанной последовательности и заведомо правильной процедуре исчисления неправильно замеряют деталь.

При проведении измерений по нониусу погрешность может быть вызвана неверным выбором деления и неполным совпадением штрихов. Помимо этого, винты рамки бывают ослаблены, что приводит к смещению элементов в процессе замеров. При интенсивной эксплуатации губки стираются о материал заготовок, образуя просвет, не обеспечивающий полного прилегания плоскостей и влияющий на правильность измерения. Также можно отметить и другие ошибки:

• перекос рамки по причине чрезмерного давления;

• установка рабочих поверхностей на скругления или фаски торца;

• деформация конструкции штангенциркуля;

• отсутствие калибровки.

Электронный инструмент перед проведением работ следует выставлять на ноль. Все штангенциркули подвержены износу и требуют периодической поверки в соответствующих службах.

Выводы

Представленная инструкция даёт представление о том, как пользоваться штангенциркулем. На точность размеров во многом влияет и правильный выбор инструмента.

• При покупке модели необходимо учитывать такие параметры, как диапазон измерения или длину штанги, класс точности или цену деления шкалы нониуса, количество и расположение губок, вес и габариты. Также важно обратить внимание на тип рамки устройства.

• Нониусные штангенциркули используются в гаражных мастерских или небольших предприятиях. При серийном выпуске продукции или производстве деталей для высокоточной техники больше подойдёт стрелочный или цифровой инструмент.

• Качественный штангенциркуль производится только в соответствии со стандартами ГОСТа, обладает соответствующей маркировкой и сертификатом поверки, подтверждающим заявленную точность измерений.

• Существенными факторами являются климатические условия эксплуатации. Цифровые и аналоговые приборы плохо приспособлены для работы на объектах с повышенной влажностью или при повышенной запылённости воздуха.

В интернет-магазине «Рывок» представлен большой ассортимент различных штангенциркулей. Подобрать и купить подходящую модель можно на сайте компании. Доставка осуществляется в любой город России.

Как пользоваться штангенциркулем: наглядные примеры на фото

Штангенциркули служат для измерения наружных и внутренних диаметров, а также наружных и внутренних длин.

Кроме этого отдельными типами инструмента могут измеряться глубины. Удалённости наружных и внутренних уступов и выполняться разметочные работы.

Штангели различают по типам, моделям, диапазонам измерений и уровнем точности, которые могут быть от 0,1 до 0,01 миллиметра. Диапазон измерений, зависящий от размеров самих штангенциркулей довольно широк, от 0 до 4000 мм.

Сегодня поговорим об устройстве инструмента, о том как пользоваться им новичку, как правильно измерить внутренний, наружный размеры и глубину.

Считывание размеров

Самое простое считывание у штангенциркуля типов ШЦЦ. Величина размера отображается на дисплее.

Показание размера на дисплее ШЦЦ

У штангенциркуля типа ШЦК-1 на размер в целых миллиметрах указывает край рамки, а доли миллиметра с отклонениями в плюс или минус указывает стрелка круговой шкалы.

Считывание показаний на штангеле ШЦК-1

Значение измерений складывается из его целых и долевых составляющих. У нониуса, на целые значения миллиметров, указывает риска на шкале штанги, ближайшая или находящаяся в левой части нониуса или совпадающая с ней.

Считывание размера со штангенциркуля ШЦ

Количество десятых или пятисотых долей миллиметра определяется по одной из рисок на шкале нониуса, который имеет наибольшее совпадение с любой риской на шкале штанги.

Порядковое значение этой наиболее совпадающей риски нониуса, будет количеством десятых или двадцатых долей миллиметра. Сумма целых миллиметров и его долей, будет расстоянием между измерительными поверхностями.

Обратите внимание

При измерении внутренних размеров штангенциркулем типов ШЦ-2 и ШЦ-3. К показаниям отсчетного устройства следует прибавить суммарный размер губок.

Измерение наружных диаметров

Размер на штангенциркуле — это расстояние между его измерительными поверхностями. Каким бы точным устройство не было его показания зависят от правильности снятия размера.

Величина измеренного наружного диаметра будет равна расстоянию между поверхностями только при условии их плотного прижима к поверхностям составляющих размер, которые можно назвать контур поверхностями.

Для выполнения условий плотного беззазорного прижима к поверхности цилиндра, штанга инструмента должна быть параллельна линии измеряемого диаметра или перпендикулярна его оси. Неправильное положение штанги приведёт к ошибке в измерении.

Примеры неправильной установки инструмента

Увеличение пятна контакта губок с поверхностью цилиндра облегчает установку инструмента в правильное положение.

Это делается за счёт наклона плоскости штангенциркуля, под углом к оси цилиндра, не нарушая перпендикулярности к ней штанги.

Наклон плоскости штангенциркуля

Приложение штанги к плоскости близлежащего торца, задаст штангенциркулю правильное положение при измерениях диаметров любой величины.

Правильное положение инструмента

Правильное положение при измерении диаметра

Ориентируемся визуально

В случае, когда нет такой возможности, остаётся ориентироваться визуально.

Измерение цилиндрических поверхностей

Величина цилиндрического отверстия будет равна расстоянию между измерительными поверхностями губок, при наибольшем их разведении в сочетании с плотным прижатием к поверхности отверстия.

Боковые измерительные поверхности  инструмента должны быть установлены симметрично и перпендикулярно оси отверстия.

Симметрично и перпендикулярно оси отверстия

Измерение внутреннего диаметра штангенциркулем типа ШЦ-2 или ШЦ-3.

Правильное положение инструмента

Чтобы точнее установить инструмент, его достаточно чуть-чуть подвигать в отверстии.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.

Параллельность к поверхности штанги

Параллельность к поверхности штанги

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.

Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.

Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.

Неправильное положение

Правильное положение

Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов.

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.

Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Способ жёсткого прижима при замерах

Правильное позиционирование штангенциркуля при осуществлении замера предполагает прижим давлением непосредственно на рёбра губок.

Жесткий прижим губок

Давление на рёбра не может привести к перекосу рамки, а это значит, что жесткий прижим с легким покачиванием, только улучшит точность съема размера.

Важно недопущение перекоса рамки при достижении плотного прижима. После нахождения положения, стопорный винт зажимается для выведения инструмента из контакта с деталью и последующего считывания размера.

Для чего нужна дополнительная рамка

Этот приём доступен для штангенциркулей типов ШЦ-2 и ШЦ-3, у которых есть вспомогательные рамки. Винт на основной рамке поджимается настолько, чтобы ход прижимной пружины был выбран, но рамка была заблокирована не полностью, а передвигалась с затруднением.

Измерение с помощью вспомогательной рамки

Губки штангенциркуля устанавливаются в приближенные к размеру положение. Винт на вспомогательной рамке зажимается, и дальнейший подвод губок до уплотненного контакта с измеряемыми поверхностями делается за счёт механизма подачи на вспомогательной рамке.

Измерение штангенциркулем размеров с погрешностью до 5 микрон

Снятие размера можно считать совершенным при достижении легко уплотненного контакта измерительных поверхностей с контр-поверхностями.

Полученный уплотненный контакт проверяется подвижками губок относительно контр-поверхностей, а также входом и выходом из контакта.

Как измерить глубину и удаленность уступа

Замеряя глубину, сторона торца штангенциркуля находящаяся со стороны выреза на глубиномере, прижимается к ближней поверхности образующей длину уступа.

Вырез на глубиномере

Одно из назначений выреза на глубиномере, обходить радиусы, оставленные режущим инструментом на вершинах углов уступов. Штанга инструмента должна быть параллельна линии размера одновременно боковой поверхностью и ребром.

Правильное снятие размера

Размеры снятые глубиномером не отличаются стабильностью, из-за того что в большинстве случаев, правильная установка штанги контролируется только визуально.

Поэтому лучше сделать несколько замеров и за правильный результат принять наименьшую его величину. В какой-то степени правильные установки штангенциркуля будет способствовать прижим глубиномера к поверхности, которая параллельна линии измеряемой глубины.

Поджим глубиномера

Измеряя большие длины, нужно следить, чтобы не было изгибов глубиномера, и помогать в сохранении его прямолинейности.

Чтобы узнать глубину радиальной канавки, штанга и глубиномер устанавливаются параллельно в 2 плоскостях и симметрично линии диаметра цилиндра.

Замеряем глубину радиальной канавки

Для более точных и стабильных измерений глубин, применяется специальный штанговый инструмент штангенглубиномер.

Косвенные измерения

В конфигурации деталей, могут встречаться наружные и внутренние размеры, которые нельзя непосредственно измерить штангенциркулем.

Невозможно сделать замер №1

Невозможно сделать замер №2

Невозможно сделать замер №3

В таких случаях поможет применение других инструментов или косвенных измерений.

Схема косвенных измерений

Косвенными измерениями, искомый размер детали вычисляется из результатов полученных прямыми измерениями размеров связанных с искомым.

Вычисляем размер

Длина между выступами посередине не поддаётся прямому измерению. Замеряем общую длину и длины частей детали прилегающих к нужным нам сторонам, вычитаем их размеры из общей длины детали.

Как измерить расстояние между центрами отверстий?

Измеряем диаметры обоих отверстий, а потом перемычку между отверстиями, прибавив к длине перемычки, величины радиусов обоих отверстий, выясняем межцентровое расстояние.

Замер диаметров

чтобы измерить глубину канавки нам понадобится мостик. В качестве мостика используем подходящую шайбу. Из полученного результата измерений вычтем высоту шайбы и получим глубину канавки.

Измерение диаметра канавки

Применение косвенных замеров поможет, когда измеряемый диаметр превышает рабочий диапазон имеющегося штангенциркуля.
Начнем с измерения глубины губок от ребра штанги, назовем ее буквой H.

Снимаем размер губки штангенциркуля

Оперев ребро штанги на поверхность диаметра, сводим губки до касания обеих поверхностей этого диаметра и получаем длину хорды.

Измеряем хорду

А далее используем формулу:
D=L²/(4*H)+H
Подставляя в неё известные нам числовые значения, находим искомый диаметр.

Эту формулу можно применить для расчётов радиусов секторов. Если вылет штанги будет великоват, его можно уменьшить установкой штанги через мерную прокладку.

Находим радиус сектора

Дальнейший расчет аналогичен предыдущему.

Как устроен штангенциркуль ШЦ-1

Штанга с миллиметровой шкалой. Едино со штангой сделаны неподвижные губки для измерения наружных размеров, а другая, для измерения внутренних.

Штанга со шкалой

Рамка, которая передвигается по штанге, прижимается к ней установленной внутри пружиной.

Подвижная рамка

Подвижные губки, одна из которых для наружных, а вторая для внутренних измерений неразъемно соединены с рамкой.

Нониусная шкала на рамке может состоять из 10 делений. Для штангенциркуля с точностью до 0,1мм из 20 делений для инструментов с уровнем точности до 0,05мм.

Шкала нониуса находится как на самой рамке, так и на отдельной пластине, которая крепится к рамке винтами. Это позволяет регулировать шкалу нониуса относительно шкалы штанги.

Разная шкала делений

Глубиномер, связанный с рамкой, направляется пазом в штанге, он служит для измерения глубин и удалённости уступов. Стопорный винт на основной рамке предназначен для её фиксации со штангой в любой точки перемещения.

Глубиномер и стопорный винт

Одна пара губок имеет заужение измерительных поверхностей на крайней части своей длины, а вторая пара на всей длине, что создает дополнительные возможности при измерениях.

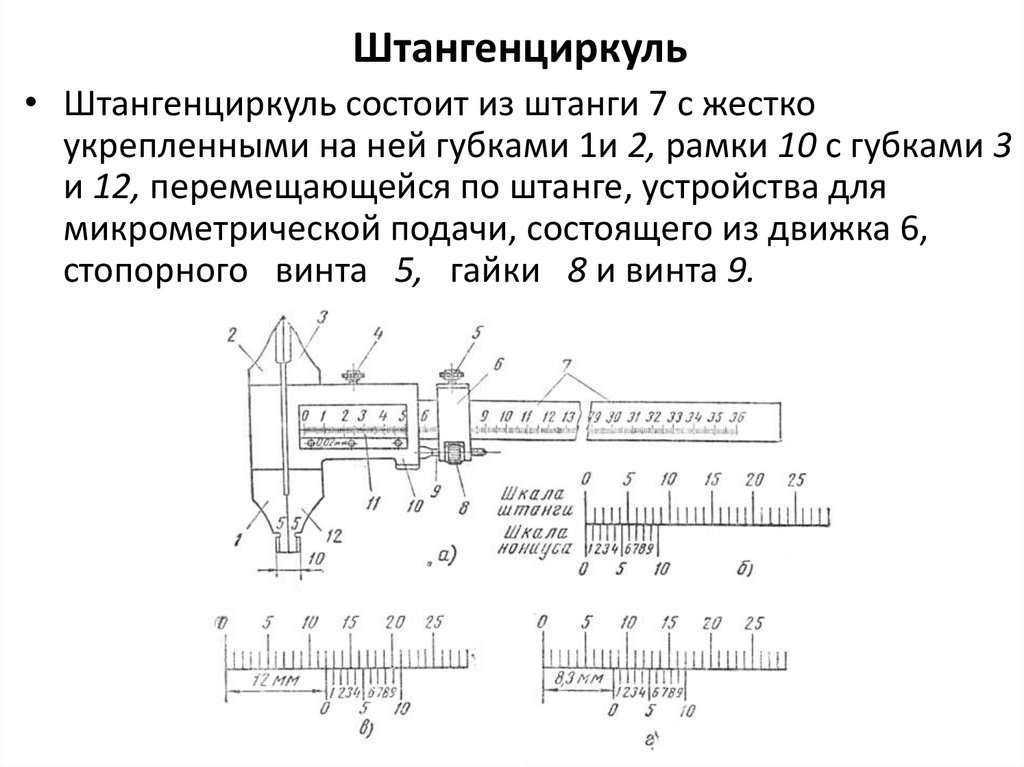

Устройство ШЦ-2 и ШЦ-3

Штангенциркуль шц-2 отличается от типа ШЦ-1 измерительными губками. ШЦ-2 имеют четыре измерительные поверхности две плоские, для наружных измерений и две цилиндрические, для внутренних.

Рабочие повехности губок ШЦ-2

Размер между плоской и цилиндрической измерительной поверхностью губок имеет точный размер, а его суммарное значение,  указывается на одной из них.

В нашем случае этот размер 10 мм и он равен минимальному внутреннему размеру, который можно измерить. Поверхности для внутренних измерений ограничены по длине прямоугольными уступами параллельными штанге. Эти выступы используются для обеспечения правильной позиции при измерении.

Вторая измерительная пара заострена, а их измерительные поверхности заужены по всей длине. Это пара имеет измерительно-разметочные функции, потому что их заострениями могут наноситься мерные разметочные риски.

Разметка с помощью ШЦ-2

Заужение, на измерительных поверхностях разметочных губок, позволяет делать измерения различных поднутрений. Например, в узких неглубоких канавках или перемычек между отверстиями.

Кроме основной рамки у штангенциркуля типа ШЦ-2 предусмотрена ещё вспомогательная рамка со стопорным винтом. Вспомогательная рамка соединена с основной через микрометрический винт и гайку с рифленой поверхностью.

При застопоренной вспомогательной рамке, основная рамка может приближаться или удаляться от вспомогательной.

Вспомогательная рамка

Такой прием используется при некоторых измерениях, когда нужна точная подводка губок к измеряемым поверхностям. Штангенциркули типа ШЦ-3 отличаются от типа ШЦ -2 только отсутствием пары измерительно-разметочных губок.

Штангенциркули такого типа предназначены для измерений в самом большом размерном диапазоне.

Инструменты типа ШЦК-1 и ШЦЦ-1

Тип штангенциркуля ШЦК-1 также механический со счетным устройством долей миллиметра в виде круговой шкалы на рамке. Точность его выше, чем у нониуса и в зависимости от модели может быть от 0,01 до 0,02 мм.

Штангенциркуль ШЦК-1

К недостаткам этого типа измерительного инструмента, можно отнести их механическую уязвимость и чувствительность к загрязнениям отсчетного механизма.

Штангенциркуль типа ШЦЦ-1 или цифровой, отличается тем, что в его рамке вмонтировано отсчетное устройство с дисплеем, на котором указывается расстояние между измерительными губками.

Разрешение у таких штангенциркулей более высокое, до одной сотой миллиметра, а дисплей обеспечивает удобное считывание размеров.

Считывание размеров штангенциркулем ШЦЦ-1

На счетном устройстве, кнопочное управление настройками. Цифровому штангенциркулю присущи все достоинства и недостатки электронных устройств в частности на их повышенную точность влияет температурное расширение штанги.

Проверка и регулировка штангенциркулей

Штангенциркули, как и любой измерительный инструмент, могут потерять свою точность и за нарушение настройки, механических повреждений и естественного износа.

Прямолинейность инструмента, со стороны боковых поверхностей и ребер, проверяется лекальной линейкой на отсутствие просвета.

Между соединенными губками штангенциркуля не должно быть светового зазора, а крайняя левая риска на нониусной шкале, должна строго совпадать с риской нуля на шкале штанги. Падение штангенциркуля даже с небольшой высоты может повлечь за собой изгиб губки относительно штанги.

Проверка прямолинейности инструмента

Даже самые незначительные изгиб создает недопустимый зазор между губками, приводящий к нарушению измерений. Такие изгибы можно выявить проверкой лекальным угольником класса точности не менее второго.

Контроль исправности губок на просвет

Между угольником, прижатым к штанге и измерительными поверхностями губок не должно быть светового зазора, но как видно на фото, он есть.

Выявленные изгибы можно исправить легкими ударами по ней в нужном направлении медным инструментом. После каждого ударного воздействия, следует проверка угольником на просвет. И так до полного восстановления перпендикулярности губки к штанге.

Зазор между сведенными губками виден на просвет

При выверенных и сведенных измерительных губках должно быть совпадение крайней левой риски нониусной шкалы с нулем на шкале штанги.

Механически закреплённые нониус позволяет откорректировать за счёт регулировки. Проверку цилиндрических губок на предмет износа у штангенциркулей типов ШЦ-2 и ШЦ-3 можно сделать микрометром.

Проверка на просвет губок для внутренних измерений на штангенциркуле ШЦ-1 не приведёт к объективной оценки, в силу того, что эти губки могут заходить друг за друга.

Их можно проверить замером калиброванных отверстий, в качестве которых могут быть использованы отверстия в новых подшипниках.

Глубиномер при сведённых губках должен быть строго на одном уровне с торцем штанги. На точность глубиномер проверяется измерением плоскостности, при котором результат измерения должен быть нулевым.

Регулировка перемещения рамки

На инструменте различных типов и моделей прижим рамки к штанге осуществляется пружиной. Пружина, установленная в рамке выгибом от штанги, имеет возможность регулировки прижимного усилия за счёт поджатия ее винтом.

Но вместе с этим уменьшается вероятность перекоса рамки при давлении на неё целью режима губок. Установка прижимной пружины в некоторых моделях может быть выгибом вниз. При такой установке, прижим не регулируется винтом и является равномерным по всей длине перемещениях рамки.

Что делать нельзя

1. Замерять детали при работающем двигателе.
2. Наносить разметочные риски на вращающиеся детали.
3. Нельзя использовать инструмент не по назначению.
4. Во избежание возможных повреждений инструмента, нельзя класть его на суппорт станка.

Что необходимо соблюдать

1. Инструмент с повышенной точностью требует размещение в точках или условиях изолированных от каких-либо источников температуры.
2. Необходимо регулярно смазывать штангенциркуль легкими маслами.

GCalExtras – Sheets2GCal

Дополнение Workspace для Календаря Google для повышения производительности благодаря мощному программному обеспечению для управления календарем GCalToolkit. Установите с https://workspace.google.com/marketplace/app/gcalextras/338335660766

GCalExtras интегрируется с Календарем Google для предоставления дополнительных функций, таких как сохранение/загрузка групп календарей, массовое копирование/редактирование для ряда событий, простое доступ к тексту места события и хранение личных заметок, связанных с отдельными событиями. Он предоставляется создателем популярного дополнения к Таблицам «Sheets2GCal» (> 95000 пользователей), расширение Chrome GCalPlus и настольное программное обеспечение GCalToolkit. Автор также является Бриллиантовым экспертом по продуктам Календаря Google.

После установки надстройки и авторизации доступа к вашим календарям и электронным таблицам откройте GCalExtras, щелкнув значок на правой панели надстроек, чтобы отобразить кнопку «Показать все календари», которая позволяет вам быстро выбрать все ваши календари Google. Календари (кроме задач и напоминаний), чтобы они отображались в основном представлении календаря. Выберите новую комбинацию календарей и нажмите «Добавить предустановку», дайте предустановке имя и нажмите «Сохранить», чтобы добавить ее в список настраиваемых предустановок календаря.

Например, у вас может быть несколько календарей, относящихся к «Работе», и другие, предназначенные для «Личного» использования. Использование предустановок позволяет выбрать группу календарей для отображения вместо того, чтобы каждый раз вручную отмечать/снимать отметку.

Массовое копирование/перемещение событий

Нажмите «Копировать/переместить события» в боковом меню, чтобы открыть окно для копирования или перемещения ряда событий на новую дату начала. Например, установите «Дату начала» на сегодняшнюю дату, «Дату окончания» на одну неделю с сегодняшнего дня, а «Новую дату начала» не на следующий месяц, чтобы скопировать или переместить все события на следующей неделе в соответствующий неделе в следующем месяце. Это можно использовать для копирования сменной работы, регулярных уроков или нерегулярных повторяющихся расписаний в разные календари на разные даты.

Все отдельные события в выбранные даты будут скопированы/перемещены из «исходного календаря» в «целевой календарь». Если у вас есть повторяющиеся события, попадающие в диапазон дат, эти повторяющиеся события также будут скопированы без каких-либо данных правила повторения. Гости будут скопированы/перемещены, а новые мероприятия будут отображаться в календаре всех, у кого есть доступ к календарю, где они могут принять или отклонить и т. д. Уведомления по электронной почте о новых мероприятиях или мероприятиях, которые перемещаются (т.е. удаляются). Вам нужно будет сообщить этим людям лично, если вы не используете опцию «уведомить всех гостей». Данные конференции, такие как звонки Zoom и встречи, нельзя скопировать, поэтому вам придется добавлять новые встречи вручную.

Во избежание ошибок, вызванных ограничениями квот Google Add-on, бесплатная версия ограничена 10 событиями на пакет, и вам нужно нажать «Продолжить», чтобы продолжить работу в выбранном диапазоне дат. В платной версии разрешено 80 событий в пакете; что-либо большее, чем это, может привести к ошибкам во время выполнения, поскольку обработка сценария может занять слишком много времени.

Когда вы открываете любое событие, GCalExtras покажет подробности события и отобразит раздел, в котором вы можете добавить «личную заметку» для этого события. Эти заметки хранятся в новой электронной таблице под названием «GCalExtras» (которую вы можете переименовывать и перемещать). Основные сведения о каждом событии (название календаря, название, дата начала, описание и место) сохраняются вместе с личной заметкой для удобства. Личные заметки также можно редактировать непосредственно на листе, и изменения будут отражены в GCalExtras. Изменения в других полях не действуют и предназначены только для справки. Обновление личной заметки также обновит эти данные.

Хранение личных заметок в таблице, которой вы владеете, гарантирует, что эти сведения останутся конфиденциальными (если вы не предоставите общий доступ к этой таблице), и гарантирует, что данные никогда не будут потеряны, поскольку таблицы сохраняют резервные копии данных с использованием управления версиями.

GCalExtras можно использовать бесплатно с двумя ограничениями: в бесплатной версии можно создать не более 3 пресетов, а максимальная длина личных заметок составляет 256 символов. Обновление до платной версии снимает эти ограничения в течение нескольких минут.

РАЗРЕШЕНИЯ:

Просмотр вашей страны, языка и часового пояса https://www.googleapis.com/auth/script.locale

Это будет использоваться для интернационализации надстройки (скоро!)

Запуск от имени Надстройка календаря https://www.googleapis.com/auth/calendar.addons.execute

Это необходимо для чтения основных данных о событии, таких как заголовок, описание и местоположение.

Подключение к внешней службе https://www.googleapis.com/auth/script.external_request

Используется для периодической проверки того, приобрели ли вы полную версию, и для открытия веб-сайта в новой вкладке.

Просматривайте, редактируйте, создавайте и удаляйте свои электронные таблицы на Google Диске https://www. googleapis.com/auth/spreadsheets

Это необходимо для записи личных заметок на принадлежащий вам лист.

См. адрес электронной почты основного аккаунта Google https://www.googleapis.com/auth/userinfo.email
https://www.googleapis.com/auth/userinfo.profile
Они требуются для всех надстроек.

Просматривайте, редактируйте, делитесь и безвозвратно удаляйте все календари, к которым вы можете получить доступ с помощью Календаря Google https://www.googleapis.com/auth/calendar

Они необходимы для выбора и отмены выбора календарей

Справка – Sheets2GCal

Sheets2GCal — это надстройка Таблиц для управления событиями Календаря Google.

Чтобы начать работу после установки, перейдите в меню Google Таблиц в раздел «Расширения» > «Sheets2GCal» и нажмите либо «Импорт», чтобы импортировать события из календаря Google, либо «Лист ссылок», чтобы настроить новый пустой лист для использовать с Sheets2GCal.

Важно! Каждый Лист связан с одним Календарем Google, к которому у вас есть доступ для чтения и записи.

Создайте новые листы для каждого календаря, который вы будете использовать (вы можете использовать вкладки внизу, чтобы создать несколько «листов» в одной и той же «электронной таблице»), и нажмите либо «Импорт », чтобы импортировать события из календаря, либо « Link Sheet », чтобы связать существующий лист с любым календарем Google, используя идентификатор календаря.

Обратите внимание, что если вы используете « Link Sheet «, чтобы изменить связанный календарь для листа, который уже содержит события, вам придется удалить все данные в скрытом столбце » EventID » перед созданием новых копий событий. При этом будет автоматически проверяться столбец « Update » для каждой строки, после чего события можно воссоздать в недавно связанном календаре Google и присвоить новые идентификаторы событий для будущих изменений.

Для создания новых событий необходимо ввести как минимум Заголовок и Дата начала для событий на весь день или Название , Дата начала и Время начала для событий с таймером. Все остальные столбцы являются необязательными. Любые строки без Title и Start Date будут просто игнорироваться.

Введите свои события вручную или скопируйте/вставьте строки/столбцы из других электронных таблиц в правильные столбцы, установите флажок «Обновить» для событий, которые вы хотите создать/редактировать, затем нажмите «Обновить {Имя календаря}» в Sheets2GCal Боковая панель «Обновить календарь», чтобы сохранить события в этом календаре Google. Вы также можете использовать формулы для извлечения данных из других таблиц. Вы можете добавить дополнительные столбцы или изменить порядок столбцов — , за исключением столбцов A и B, которые всегда должны быть столбцами «Удалить» и «Обновить» .

Когда события обновляются или импортируются из Календаря Google, они связываются (используя скрытый столбец идентификатора события) и могут быть обновлены или удалены непосредственно из Таблицы. Нажмите на «Ссылку» мероприятия в этом столбце, чтобы открыть мероприятие в Календаре Google. Если вы хотите продублировать события, вы должны продублировать строку, затем удалить идентификатор события для новой строки, а затем «Обновить», чтобы создать новую копию события.

Ячейки «Обновить» и «Удалить» для четных строк, которые были успешно созданы, отредактированы или удалены, окрашены, чтобы указать статус: удаленные события будут помечены красным, созданные/отредактированные события — зеленым. Чтобы сбросить цвета, вы можете удалить цвета для строки вручную или использовать кнопку «Сбросить цвета» на боковых панелях для « Обновление » и « Импорт »

ЧАСОВЫЕ ПОЯСА
Поле «Часовой пояс» является необязательным. , и по умолчанию будет использоваться основной часовой пояс для вашей учетной записи Календаря Google. Чтобы использовать другой часовой пояс для мероприятия, либо измените общий часовой пояс Календаря Google, либо вставьте код часового пояса IANA для мероприятия в столбец «Часовой пояс». При совместном использовании календарей вам не нужно беспокоиться об этом, потому что другие пользователи увидят, что время автоматически корректируется для их собственного часового пояса.

ГОСТИ
Добавьте список адресов электронной почты, разделенных запятыми, в поле «Гости», и эти Гости будут добавлены на мероприятие. После загрузки в Google в этом поле будут отображаться полные данные гостей в формате JSON, включая ответы гостей. Эти данные можно редактировать и сохранять в Google, но вы должны сохранить форматирование JSON и вы не можете изменить статус ответа для гостей. Установите флажки «Отправлять уведомления», если вы хотите, чтобы гости отправляли уведомления о новых событиях (только будущих событиях) или обновлениях существующих событий.

Обратите внимание, что Google ограничивает количество отправляемых вами приглашений в зависимости от типа вашей учетной записи: бесплатные учетные записи Google могут добавлять только 10 гостей на мероприятие и отправлять ограниченное количество приглашений в час/день. Пользователи платной версии Google Workspace имеют более высокие ограничения.

ДОБАВИТЬ ВИДЕОКОНФЕРЕНЦИЮ :
Введите любой текст в столбце «Встреча» (я использую «ДА») перед созданием события, и он будет заменен идентификатором встречи, как только событие будет создано. Если вы добавили адреса электронной почты в столбец «Гость», приглашение Meet будет отправлено гостям, опять же с учетом ограничений, налагаемых Google.

ПОВТОРЯЕМЫЕ СТОЛБЦЫ:
Повтор — должен быть Ежедневно, Еженедельно, Ежемесячно или Ежегодно.
По дню – для еженедельных повторений (только) вы можете использовать разделенный запятыми список двухбуквенных названий дней, например Пн, Ср, Пт.
