Двухкамерный септик из бетонных колец своими руками

Статьи
Канализирование
Двухкамерный септик из бетонных колец своими руками

Дома без канализации обойтись не могут, отсутствие системы водоотвода лишает загородное жильё благоустроенности. Нанять бригаду умельцев подчас слишком дорого, иногда просто нет средств, а канализация нужна, создайте сточную систему самостоятельно.

Для полноценной работы на десятилетия делают систему канализации с очищением отходов в септике. Септик – особенная конструкция, способная очищать большие объёмы сточных вод, не нанося вред окружающей среде.

Видов, типов, моделей огромнейшее количество прилагаемых на рынке. Часто встречающийся вид септика двухкамерный из бетонных колец. Данный тип характеризуется как долговечная, экологически чистая конструкция. Собирается конструкция при помощи техники, большой вес колец поднять человеческой силой невозможно, необходима транспортировка грузовым транспортом. Перед организацией моментов транспортировки, установки требуется провести целый ряд других мероприятий.

Мероприятия подготовки работ установки септика

Мероприятия, именуемые проектом, содержат информацию точных расчетов требуемого материала, чертеж всей системы с условными обозначениями, выполненный в масштабе. Чертеж – основной документ, по которому будут проходить работы. Составление сметы нужно для подсчета строительного материала, указанного в проектной части.

Проект имеет огромную силу, приступая к его составлению, изучают специальные строительные и санитарные нормы, необходимые в точном соблюдении.

Согласно нормативным актам удаляют конструкцию септика от строений, других объектов участка. Расстояние станет защитным барьером. Место расположения следует выбирать по нескольким правилам:

малое количество грунтовых вод;
почва без больших слоёв глины;
желательно место без растительности;
непосредственная близость от дороги.

Каждый пункт имеет свои факторы воздействия на условия, с которыми будут выполняться работы, уход за готовой системой, другие факторы имеющие негативное воздействие. Бетонные кольца имеют пористую структуру, обрабатывают поверхность разными методами, половодные места не подходят для данного вида септика. Глинистое дно не позволит уходить очищенным водам в грунт, вызовет переполнение ёмкости, произойдет затопление территории. Выбрать место без растительности, чисто эстетическое суждение, растительность можно перенести в другое место, перед земельными работами. Размещать совсем возле проезжей части нет необходимости, достаточно возможности подъезда спецтехники.

Раз в полгода необходимо проводить плановую чистку, потребуется ассенизатор, именно эта причина требует подобного размещения.

Все капитальные сооружения наносятся на план местности, выбирается место для септика. Самый точный расчет требует объём септика, сточные воды превышают 10 м³, следует подумать о третьем резервуаре, стоки не будут вовремя перерабатываться, вызов ассенизатора станет частой необходимостью. Объём всегда делают с запасом трехдневного потребления воды, других жидких отходов. Берем смету, закупаем, транспортируем материалы на земельный участок.

Подготовительный этап

Весь процесс делят на этапы, каждый пункт обладает особенностями проведения. На подготовительном этапе делают распланировку участка, трубы и соединительные части маркируют по чертежу, проверяют наличие требуемых уплотнителей. Дом, в котором проживают круглый год, требует рабочего состояния канализации зимой, особо холодные периоды сопровождаются электрическим обогревом.

Нарезая трубы, нарезают кабель, соединяют самоклеящейся лентой, обматывают в утеплитель.

Отсутствие хотя бы одной единицы по чертежу, работы не начинают, поскольку проводиться должны разово, траншеи на участке доставляют неудобства.

Этап земельных работ

Все подготовили, подсчитали, переходим к рытью канав, выемки под сам септик. Ров, котлован вырывается, учитывая параметры нужные для насыпного слоя, дополнительного расширения для благоприятного проведения работ. Камни, стекло, другие предметы в вырытых ямах удаляют, дно уплотняют. Днище котлована, в месте установки фильтрующего колодца, кольцо без дна, септика засыпают, дренажный 30 сантиметровый слой фильтрующей смеси (песок, мелкий гравий). Колодец засыпают щебнем на один метр. Вокруг делают такую же насыпь. Делают стяжку, заменить можно бетонными плитами, места стыка заделать бетоном. Некоторые бетонные кольца имеют дно, тогда стяжка, как элемент сооружения не делается.

Траншеи устилают изолирующей тканью, делают насыпь, служит дополнительным утеплением, текстиль защитит от внешних природных причин повреждения. Внешний слой теплоизоляции не даст теплу от обогрева уходить в землю. Раскладываем трубы по краю траншеи, опускаем в котлован бетонные кольца. Наличие помощника может сэкономить время, пока проводятся земельные работы, привезти бетонные кольца, можно договориться с продавцом о времени доставки, если эта услуга доступна.

Сборочный этап

Монтажные работы проводятся в двух форматах. Один сборка водосточных труб, второй сборка септика.

Начнем собирать септик. Кольца с помощью крана опускают в котлован, стыковка колец происходит бетоном. Сделать отверстие в бетонной конструкции сложно, позаботьтесь заранее. Прокладываем трубы между отсеками, фиксируем, заделываем место стыковки. Отдельно проводят герметизацию. Бетон пористый, требует заполнение пустот для искоренения возможности попадания влаги из внешней среды. Герметизирующий материал может быть следующий:

битумные замазки;
лакокрасочные покрытия;
жидкие смеси на основе битума.

Наносят несколько слоев герметика, со всех сторон, дают высохнуть, после чего начинают засыпку. Засыпка применяется природная, для экономии на водонепроницаемых средствах. Глина – природный материал, не пропускающий воду, прекрасно послужит слоем гидроизоляции бетонных колец. Устанавливают люки, шторка – полезное устройство, удобно, через это отверстие можно добавлять биологические организмы. Некоторые конструкции разработаны под закрытие колодцев бетонными плитами, люком закрывают только один.

Трубопроводная система собирается, зачищая места стыковки, соединяются коленами с уплотнителями из резины, изолируются герметиками. После стыковки с септиком, трубы засыпают насыпью теплоизоляционного слоя, материал собирается в рулон, спаивается. Поверх насыпают 15-20 сантиметров песка, сверху засыпают землёй.

Бетонные кольца с отверстиями для фильтрующего колодца, используют реже, установка немного отличается от обычного кольца. Отверстия находятся по всему периметру кольца.

Вокруг делают насыпь песка вперемешку со шлаком, шлак можно заменить гравиев. Заканчивают насыпь, круговым слоем глины, выполнят удобнее в обратном порядке. Колодец оснащается вентиляционной трубой, наружный конец трубы защищают от дождя.

Что нужно знать при выборе данного варианта загородного септика

Идеального в нашем сложном мире ничего нет. Вариация из бетонных колец, как все существующие варианты, имеет свои преимущества, недостатки.

Достоинствами являются:

конструкция очень надежная;
работа рассчитана на десятилетия;
хорошая пропускная способность;
короткое время монтажа;
недорогостоящая система.

Недостатки:

требуется дополнительная двухсторонняя гидроизоляция;
необходимо заказывать специализированную технику;
объём имеет жесткие границы;

дополнительная работа с кольцом (проделывание отверстий).

Советы специалистов

Первый совет позволит сэкономить средства, не нанимать кран, можно в случае первоначальной подготовки котлована, привезенные кольца выгрузят прямо в готовую яму.

Замерзание враг номер один, утеплите конструкцию в соответствии с зимними условиями.

Увеличиваете объём наращиванием, сначала зафиксируйте кольца скобами из металла.

Используйте новые разработанные вещества глубокого проникновения для лучшего качества гидроизоляции.

Двухкамерный септик из бетонных колец

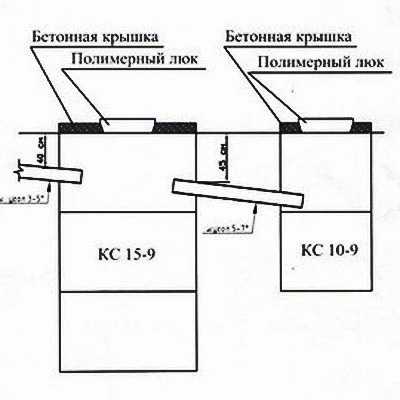

Основная схема септика из бетонных колец

Схема работы септика из бетонных колец

Септик из бетонных колец своими руками

Устройство септика из бетонных колец: схема по Ратникову Андрею

Большинство склоняются к мнению, что многокамерный септик способен полностью очистить все стоки, но это ошибочное утверждение, трехсуточный септик не позволяет получить биохимическую потребность в кислороде 2мг/л, при которой допускается сброс стоков на грунт без дополнительной доочистки.

Содержание

1 В каких случаях устанавливать устройство нельзя
2 Как выбрать место для установки септика
3 Как правильно рассчитать количество камер и объем септика
4 Подготавливаем котлован правильно
5 Отстойник — как его установить
6 Фильтрующий колодец — установка
7 Монтаж переливов
8 Как устанавливается вентиляция
9 Наладка оборудования
10 Срок службы
11 Как чистить устройство

В каких случаях устанавливать устройство нельзя

Прежде чем устанавливать очистное сооружение, необходимо изучить основные правила, когда это делать нельзя:

Участок, на котором предполагается установка, находится в санитарно-защищенной зоне.
Участок располагается на скальной местности, где грунт не фильтрующий.
Территория расположена на крутом склоне, в случае даже незначительно переувлажнения могут возникнуть оползни.

Как выбрать место для установки септика

В Российском Законодательстве прописано, что санитарно-защитная зона от септика до здания (в котором проживают люди) следует рассчитывать около 5 метров, а от участка своих соседей — минимум 4 метра. Учитывать такие параметры нужно обязательно, в противном случае может произойти размытие грунта под зданием.

Если вы планируете установить очистные сооружения у себя в саду, то нужно учесть, что расстояние до ближайшего дерева должно быть от двух до четырех метров, так как корневая система растительности может негативно сказаться на всей конструкции.

Как правильно рассчитать количество камер и объем септика

Человек, проживающий в квартире один, за сутки производит примерно 200 литров стоков. Брать в этом случае меньший объем для того чтобы произвести все расчеты не нужно, так как это приведет к тому, что степень очистки стоков уменьшится, а значит штрафов и ссор с соседями из-за постоянного запаха избежать не удастся. Можно привести небольшой пример: возьмем 5 человек, септик для трехсуточного пребывания стоков должен иметь объем 3 кубических метра. Если производить удаление осадков примерно 2 раза в год, то объем септика можно уменьшить на 20%.

Многие жалуются на то, что работать с устройствами которые имеют полуметровые бетонные кольца, тяжело, так как их вес достигает тонну, а то и больше. В этом случае можно использовать бетонные кольца немного меньше, а для того чтобы септик не был установлен глубоко, делается две емкости, которые соединяются между собой последовательно. В итоге у вас получится двухкамерный септик, но работать он будет также как и однокамерный. Для использования трехсуточных септиков, важно не только, сколько камер там будет, а их объем, который будет рассчитываться на три дня. Для того чтобы сэкономить свои денежные средства многие приобретают устройство с одной камерой.

Еще один плюс оборудования с несколькими секциями, это то, что дополнительные секции могут быть использованы для того чтобы продлить срок службы сооружений находящихся в подземной фильтрации. Вполне очевидно, что чем лучше будут очищены стоки, попадающие в них, тем более щадящий режим работы будет происходить.

Если ваши финансы позволяют вам, то не нужно секционировать трехсуточные очистные сооружения, просто приобретите дополнительные секции для увеличения объема.

Подготавливаем котлован правильно

Разрешенный уровень грунтовых вод, в момент устройства фильтрующего колодца, не должен быть меньше 3 метров от поверхности земли, если вы обустраиваете поле подземной фильтрации — полтора метра от земли.

Необходимо поступить следующим образом: сразу после того как вы почувствовали, что влажность грунта увеличивается, в тот момент когда вы копаете яму под будущий колодец, то на этом этапе нужно закончить земляные работы, так как вы достигли нужной цели. Если выкопанная яма имеет глубину менее одного метра — вам не повезло, придется закопать ее и искать другие пути решения канализационного вопроса.

Выкопанный вами котлован должен быть на 300 мм больше, чем объем резервуара для последующей засыпки гравием. В том случае, если устройство многокамерное, гравием обсыпайте не все секции, а только последнюю, все остальные можно засыпать простым грунтом.

Отстойник — как его установить

На примере ниже мы рассмотрим, как установить двухкамерный септик. Итак, после того как котлован выкопан, тщательно выровняйте в нем дно, а после этого его нужно засыпать песком примерно на 15 см, сверху все залейте водой для того чтобы достигнуть максимальной усадки. Не всегда люди имеют бетонное кольцо с дном, а значит, им придется забетонировать дно котлована, а затем, изолировать стык бетонного кольца и дна, в будущем удастся избежать нежелательного засорения почв.

1 — кольца рабочей части; 2 — утепляющая крышка; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7 — плита перекрытия; 8 — плита днища; 9 — щебеночная подушка; 10 — гидроизоляция; 11 — зона осадка; 12 — ходовые скобы

Устанавливать второе кольцо нужно на раствор, состоящий из одной части цемента и трех частей песка (некоторые добавляют к этой массе 0,1 часть жидкого песка). Полученный раствор можно использовать в течение одного часа, спустя это время он будет не пригоден для работ.

Если в будущем предполагается подвижка грунта, то для того чтобы надежно зафиксировать бетонные кольца, нужно использовать металлические скобы.

Крепление бетонных колец скобами

При установке многокамерного септика, отстойник из бетонных колец, устанавливаются на бетонное основание, это позволит улучшить его устойчивость и предотвратить отвод стоков в грунт. Сам фильтрующий колодец необходимо обсыпать щебнем, так как это и есть рабочая часть вашей очистной установки.

Сверху укладывается обычная крышка с люком. Отстойник необходимо гидроизолировать сразу двумя слоями горячего битума. С внешней стороны устройство также необходимо изолировать специальной рулонной изоляцией.

Фильтрующий колодец — установка

Основание вашего фильтра должно находиться на расстоянии минимум один метр выше, чем грунтовые воды. Если это расстояние будет два метра или чуть больше, то нагрузка может быть увеличена на 20%.

Вместо дна — используйте фильтр в виде маленьких камешков, шлака или гравия, слой насыпи должен быть примерно 300 мм. Есть ли проницаемость у швов или нет, это не важно, поэтому можете смело использовать раствор, приготовленный без жидкого стекла.

Рекомендуем прочитать инструкцию о строительстве дренажного колодца.

Монтаж переливов

Прокладывая переливы, делайте уклон два сантиметра на один погонный метр. Подводящая труба должна располагаться на 55 мм выше, чем отводящая, ни в коем случае не используйте пластиковые трубы для того чтобы провести наружную магистраль, в противном случае система выйдет из строя раньше, чем положено.

Для того чтобы обеспечить поток воды вниз, понадобится канализационный тройник, который устанавливается в вертикальном положении: нижний отвод будет отбирать ту воду, которая находится ниже поверхности, а верхний предназначен для того чтобы производить очистку.

При использовании такой конструкции можно предотвратить попадание взвешенных частиц в трубу. Вам удастся избежать частых засоров, да и система сможет прослужить намного дольше.

Как устанавливается вентиляция

Минимальное требование, выдвигаемое для вентиляции — это стояк, длина которого 700 мм от поверхности земли. Для того чтобы избавиться от появления фекального запаха, желательно выводить стояк над кровлей здания на 0,15-0,3 метра. Ратников не рекомендует делать это расстояние большим, так как труба будет обмерзать, а значит функционировать все оборудование зимой, просто не сможет.

Многие допускают еще одну грубую ошибку — устанавливают вентиляционный стояк снаружи поверхности дома. В этом случае, септик будет блокироваться инеем.

Блокировка вентиляционной трубы инеем

Ни в коем случае нельзя соединять вытяжку и дымоход.

Для того чтобы организовать сквозную вентиляцию из секций септика нужно заранее предусмотреть и сделать отверстие в самих перегородках (они должны быть немного выше уровня стоков), либо производить вентиляцию через туже трубу, по которой будут перетекать стоки. Общая площадь должна в два раза превышать площадь сечения на вытяжном стояке.

Смотровую горловину многие предпочитают закрывать чугунными люками, они не должны быть герметичны, так как вентиляция за счет этого улучшается.

Если производить замену вентиляционной части на выпускной клапан, то высока вероятность того, что произойдет срыв сифона, а значит, в квартире появится неприятный запах. При долгом отсутствии людей произойдет пересыхание сифона, предотвратить появление запаха в этом случае невозможно. Благодаря вентиляционной части, которая выведена на кровлю дома, можно раз и навсегда избавиться от этой проблемы.

Наладка оборудования

Сразу после того, как устройство будет построено, нужно заняться наращиванием специальной микрофлоры. Для того чтобы это сделать, нужно загрузить осадок, в тот момент, когда сооружение уже работает, берите в расчет примерно 20% от объема всей камеры. Если при пуске устройства отсутствует осадок, то его нормальная работа будет происходить только спустя 6 месяцев. Определить, что септик начал работать нормально, достаточно легко — запах сероводорода полностью исчезнет.

Срок службы

Если рассматривать устройство септика из бетонных колец по схеме, предлагаемой Андреем Ратниковым, то можно сказать, что в условиях нормальной эксплуатации устройство может прослужить вам 15 лет, только после этого нужно производить полную замену. Фильтрующие колодцы пригодны для использования около 10 лет. Считается, что чем больше камер будет использовано, тем меньше заиливания будет происходить, а значит и срок службы будет дольше.

Как чистить устройство

Первый сигнал к тому, что необходимо произвести выгрузку осадка — уровень осадка приближается к нижнему уровню отводящей трубы примерно на 200 мм. Но пока вы вызовите специальную машину, осадок может подняться еще выше и достигнет критической отметки. Поэтому необходимо проверять уровень осадка, немного другим способом: возьмите длинную рейку и опустите ее в септик. После этого вы наглядно увидеть границу между осадком и стоком.
После того как производится выгрузка, оставляйте примерно 30% осадков в устройстве, благодаря этому процесс гниения не будет нарушен.

перелив на дачу, схема вентиляции и установка своими руками

Септик из бетонных колец – это практичное решение проблемы отвода и обработки нечистот в частных домах, не имеющих подключения к центральным коммуникациям. Его применение получило широкое распространение при строительстве автономных очистных сооружений загородных коттеджей и дач.

Технические условия

Переливной бетонный септик представляет собой емкость, состоящую из одной, двух или трех секционных камер. Количество секций зависит от предполагаемого объема сточных вод и интенсивности сброса, поэтому рассчитывается для каждого проекта индивидуально.

Для загородного дома с большим количеством проживающих подойдет трехкамерный септик у которого первые два бака имеют герметичную конструкцию, а последний оснащен гравийным донным фильтром и служит для отвода нечистот в грунт .

Первый отсек предназначен для приема и защиты загрязненной воды. Именно в нем с помощью анаэробных бактерий происходит разделение сточных вод на жидкую составляющую и осадок. Дно первого отсека наглухо забетонировано. Это исключает поступление загрязненной жидкости в почву и препятствует загрязнению участка. Объем первой камеры должен быть не менее половины объема всей системы очистки.

Вторая камера называется дренажной и предназначена для дополнительной фильтрации стоков. Для этого в отсеке устанавливаются дополнительные фильтры, выполненные из гравийно-песчаной или гравийно-гравийной смеси. Дно второй камеры также тщательно бетонируется.
Для повышения качества очистки второй отсек часто оснащают системой аэрации. В третьем отсеке осуществляется окончательная очистка загрязненной воды, что возможно благодаря системе фильтрации через песчано-гравийную подложку. Эта камера не имеет дна, а отфильтрованная жидкость стекает в грунт.

Септик двухкамерный является наиболее распространенным видом автономных очистных сооружений и представляет собой сооружение, состоящее из двух колодцев высотой 90 см и диаметром от 70 до 200 см. Оптимальным считается вариант скважины, состоящей из трех колец диаметром один метр.

Первая секция осуществляет прием и отстаивание грязных вод и имеет герметичное исполнение. Промежуточное звено в виде аэратора здесь отсутствует: жидкость из отстойника сразу поступает на фильтрацию во второй колодец, из которого через систему песчано-гравийных фильтров попадает в грунт.
Перелив воды между баками осуществляется благодаря переходному патрубку, который находится на определенной высоте, и вода, достигнув его уровня, начинает переливаться во второй отсек.

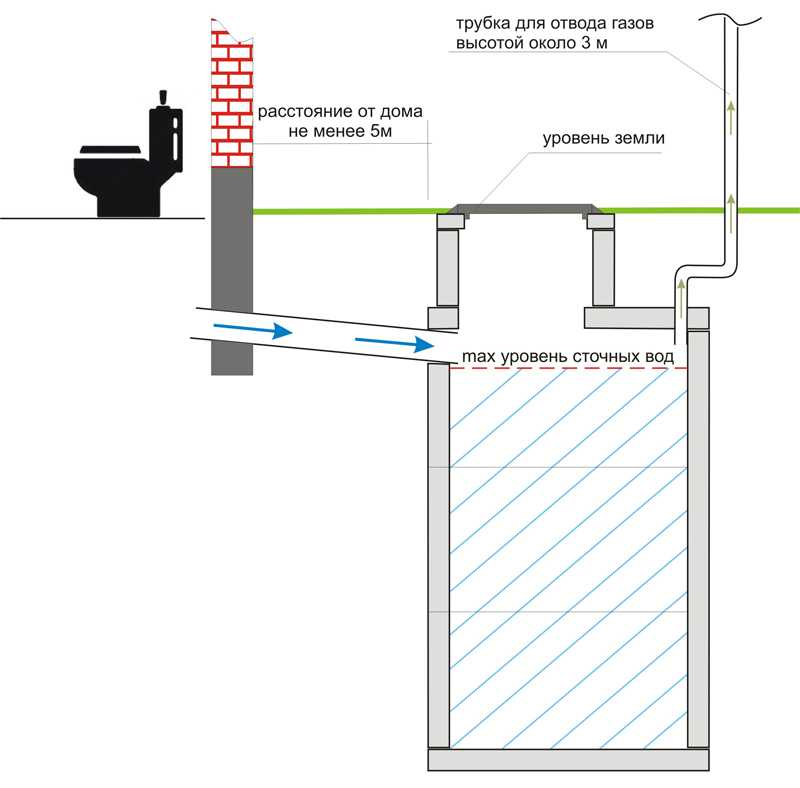

Септик однокамерный – накопительная емкость, в которой не производится очистка и отвод воды. Загрязненная жидкость из таких сооружений откачивается самостоятельно с помощью дренажного насосного оборудования.

Преимущества и недостатки

Популярность бетонных септиков и большое количество положительных отзывов обусловлены рядом неоспоримых преимуществ данных конструкций:

Доступность материалов и простота конструкции позволяют построить очистные сооружения своими руками.
Эксплуатация не требует установки дренажного насосного оборудования, что значительно упрощает эксплуатацию и существенно экономит бюджет.
Высокая механическая прочность и долговечность бетонных колец гарантируют долгий срок службы и общую надежность септика.
Простота в обслуживании двух- и трехкамерных моделей обусловлена отсутствием необходимости регулярной перекачки жидких масс.

Благодаря большому полезному объему септик подходит для постоянного использования в качестве магистральной канализации. Риск переполнения и обратного выноса грязных масс исключен.
Стенки резервуаров обладают высокой устойчивостью к агрессивным сточным водам.
Большой вес бетонных колец обеспечивает хорошую устойчивость конструкции и не позволяет грунтовым водам вытеснять ее из грунта.
Благодаря морозостойким свойствам изделий из бетона кольца можно использовать для обустройства септиков в любой климатической зоне. Однако в местах с резко континентальным климатом и в северных широтах потребуется дополнительная теплоизоляция трубопроводной системы и резервуаров.

К недостаткам бетонных септиков можно отнести необходимость тщательной герметизации стыков между кольцами. Также отмечается, что нельзя использовать конструкции на обводненных участках из-за повышенной гигроскопичности бетона. Вес колец предполагает использование строительной техники при их транспортировке и монтаже, что также относят к недостаткам конструкции. Кроме того, однокамерные баки нуждаются в регулярной откачке нечистот, а многокамерные – в периодической очистке отстойника. Многие пользователи также отмечают, что при несвоевременном уходе за септиком возможно распространение неприятного запаха.

Расчет объема

Прежде чем приступить к приобретению колец и установке, следует составить схему и определить количество камер, объем и размер будущей конструкции. Количество секций определяется в зависимости от количества проживающих в доме людей и интенсивности использования ими водопровода. Для семьи из трех человек достаточно будет установить двухсекционную модель, однако, если в доме проживает 4 и более человек, то лучше выбрать трехсекционный вариант. Для точного определения объема сточных вод необходимо рассчитать среднесуточный расход.

Если система водоснабжения не оборудована приборами учета, то можно использовать среднюю норму расхода, которая составляет 200 литров на человека в сутки. Исходя из этого, для семьи из четырех человек мощность септика должна быть не менее 800 литров в сутки.

При расчете необходимо учитывать, что чем дольше стоки находятся в отстойниках, тем лучше происходит их очистка. Для увеличения продолжительности пребывания грязных вод на первых участках прибегают к увеличению их объема.

Учитывая строительные нормы, сооружение должно вмещать трехсуточный объем сточных вод.

Исходя из нормативов, установка однокамерного септика будет целесообразна только в том случае, если общий суточный объем сточных вод не превышает одного кубометра. Двухсекционная модель выдерживает нагрузку до 5 кубов в сутки, а трехкамерная рассчитана на прием и переработку 8 м3. Объем выгребной ямы должен занимать не менее половины всего объема в трехсекционной модели, и не менее 2/3 в септике, состоящем из двух секций.

Выбор и подготовка площадки

К выбору места для установки септика необходимо подойти очень ответственно, учитывая санитарные нормы, возможность беспрепятственного доступа аспенизаторского оборудования, близость грунтовых вод и их колебания по сезонам года, удаленность нахождения фундамента дома, удаленность до бани, сада и огорода, глубина промерзания почвы.

Септик должен быть установлен выше уровня грунтовых вод на расстоянии 7-20 метров от дома. Иметь дальнейшую конструкцию экономически нецелесообразно. Перенос системы на большее расстояние потребует больше материала, кроме того, увеличивается риск поломки и протечки канализационных труб из-за большей длины.

Самое оптимальное место для септика – граница участка и улицы. Такое размещение обеспечивает удобный доступ для аспенизаторской техники и отсутствие необходимости ее выхода во двор. Также не нужно будет тянуть за шланги, которые в сложенном виде могут загрязнить грядки и двор своим содержимым. Расстояние от очистных сооружений до колодца или колодца – важнейший критерий для определения места. Она не должна быть меньше 30 метров.

Следует учитывать рельеф местности. Не рекомендуется располагать септик в ямах и канавках. Такое размещение может привести к попаданию дождевых и талых вод в конструкцию. Канализационные трубы необходимо располагать под определенным углом, при этом сам трубопровод необходимо делать абсолютно прямым, избегая углов и врезок.

Тонкости монтажа

Основным материалом для обустройства септиков являются бетонные кольца, которые различаются высотой, диаметром, толщиной стенки и маркой бетона. Для устройства отстойников необходимо приобретать модели, более устойчивые к агрессивным внешним воздействиям, а также изделия с низкой проницаемостью поверхности.

Высота колец варьируется от 29 до 90 см. Наиболее распространены и популярны модели высотой 0,9 м и диаметром 90, 100, 150 и 200 см. Цена колец варьируется от 1,2 до 1,8 тысяч рублей и зависит от качества бетона и размеров. Стоимость низких моделей колеблется от 680 до 1050 рублей.

Следует помнить, что маркировка может указывать как внешний, так и внутренний диаметр кольца, поэтому при выборе крышки следует учитывать этот нюанс.

Кроме ЖБИ при строительстве септика не обойтись без песка, гравия, цемента, щебня, жидкого стекла, полимерных или чугунных люков , перфоратора, труб и фитингов.

Общая стоимость очистных сооружений варьируется от 38 до 70 тысяч рублей и зависит от количества резервуаров, их высоты и длины трубопровода, что, в свою очередь, зависит от расстояния между домом и очистным сооружением. При обустройстве септика в районах с холодным климатом и зимним промерзанием почвы затраты увеличатся и будут зависеть от толщины формируемой теплоизоляции.

Монтаж конструкции начинается с рытья котлована, диаметр которого должен быть не менее чем на 30 см выше диаметра колец. Такой запас необходим для удобства монтажа и обустройства гидроизоляции. После завершения земляных работ и утрамбовки стен и дна котлована можно приступать к укладке колец.

Монтаж можно производить двумя способами: с помощью автокрана и вручную.

Ручной метод более трудоемок и требует больше времени. Суть его заключается в том, что, выкопав неглубокий ров и поместив туда кольцо, человек, производящий копание, должен тщательно перекопать грунт под кольцом изнутри и убрать его наверх. После того, как первое кольцо полностью уйдет в землю, сверху кладут второе кольцо и продолжают выемку и выемку грунта. Постепенно конструкция будет опускаться под своим весом. Закапывание колец продолжается до тех пор, пока вся конструкция не будет опущена на необходимую глубину.

Укладка колец должна сопровождаться качественной герметизацией стыков между ними. Щели следует хорошо смазать цементным раствором. В противном случае загрязненная жидкость просочится в землю и вызовет загрязнение почвы. Гидроизоляция стен колодцев производится с обеих сторон с помощью специальных растворов для ЖБИ. Дно первого и второго отстойников забетонировано, а в фильтровальном отсеке сформирован донный песчано-гравийный фильтр.

Установленные баки соединяются между собой трубами, а места их выхода из колец герметично изолируются жидкой резиной. Применение эластичного герметика необходимо для того, чтобы исключить риск повреждения трубопровода при сезонных перемещениях или усадке грунта. Монтаж канализационных труб, идущих от дома к септику, производится под небольшим уклоном: перепад высот должен быть не менее трех сантиметров на погонный метр. Это будет способствовать свободному оттоку жидкости и устранению застоя.

Для определения уклона всей длины трубопровода на этапе проектирования очистных сооружений рекомендуется сделать чертеж, на котором будет точно отображено необходимое количество метров труб и угол, под которым они будут расположены . Если очистные сооружения предполагается эксплуатировать в холодном климате, то рекомендуется производить теплоизоляцию канализационных труб и переливных патрубков. Это поможет избежать замерзания жидкости, предотвратит разрыв трубы и необходимость переделок.

После укладки всех колец, устройства гидроизоляции, монтажа соединительных труб и канализационных труб следует приступить к формированию пола. Все резервуары должны иметь герметичную крышку, которая не позволит неприятному запаху распространяться по помещению. В качестве такой крышки часто используют бетонную плиту с отверстиями для люков.

Если нет возможности приобрести готовое изделие, то можно сформировать каркас потолка из арматуры и залить раствором. Следует учитывать, что самостоятельное изготовление верхней крышки требует наличия строительных навыков и дополнительного времени. Сверху крышка засыпается землей, а люки делаются из чугуна или высокопрочного пластика.

При строительстве септика своими руками следует помнить об устройстве вытяжной вентиляции. Для его обустройства в плиту перекрытия устанавливается высокая труба, которая будет гарантировать отсутствие неприятных запахов на участке. Высота вентиляционной трубы должна быть не менее четырех метров.

При установке септика в грунт с высоким водоносным горизонтом следует принять необходимые меры для защиты целостности конструкции. Для этого необходимо повысить общую прочность конструкции. Крепить кольца рекомендуется с помощью металлических стяжек, а при монтаже формировать дополнительную песчано-гравийную подушку, располагая ее вокруг емкостей. Эти меры помогут уменьшить просадку конструкции и улучшить ее теплоизоляцию.

После завершения монтажных работ следует запустить септик. Для этого необходимо насытить его анаэробными бактериями, которые продолжат перерабатывать зараженные отходы. Наполнить септик можно двумя способами. Первый – заполнить емкости грязной водой и затем отстоять ее две недели. После этого в отстойник из имеющегося септика выливается несколько ведер илового ила, точное количество которого рассчитывается самостоятельно и составляет около двух ведер на кубический метр жидкости.

Второй способ проще, он заключается в заполнении отстойника готовым раствором, состоящим из штаммов анаэробных бактерий. Купить состав можно в специализированных магазинах бытовой химии.

При покупке необходимо обратить внимание, что для данного вида очистных сооружений используются только анаэробы. Средства с аэробной микрофлорой не подходят.

Сервис

Для обеспечения правильной работы септика необходимо контролировать уровень стоков, регулярно откачивать жидкость и чистить септики. Не реже двух раз в год, после зимних холодов и летних дождей, следует осматривать герметичность соединения труб и межкольцевых швов и проверять целостность вентиляции.

Очистка трубопровода рекомендуется ежегодно. Кубовые жиры удаляют каждые 2-3 года, при этом часть ила оставляют для восстановления микрофлоры после очистки. Также необходимо следить за количеством ила в отстойниках: его доля не должна превышать 25% от общего объема танка.

Для определения эффективности самодельного септика следует провести анализ стоков, выходящих из последней фильтрационной камеры.

Система считается исправно функционирующей, если сточные воды очищены не менее чем на 70 % от исходного состояния. Более низкая скорость очистки свидетельствует о неисправности дренажной системы и плохом состоянии донных фильтров.

При осмотре, ремонте и обслуживании септика следует соблюдать технику безопасности. Необходимо помнить, что газы, образующиеся в септиках, заселенных анаэробной микрофлорой, могут быть опасны для человека. Перед проведением каких-либо работ внутри колодцев следует хорошо проветрить резервуары, а при спуске внутрь необходимо использовать страховочные пояса, лицевые маски и респираторы.

Септик из бетонных колец – самое простое решение проблемы очистки и утилизации жидких отходов.

Востребованность системы объясняется доступностью монтажа и возможностью ее использования в любой климатической зоне. Низкая стоимость и простота обслуживания сделали бетонную конструкцию наиболее популярным видом устройства автономных очистных сооружений.

О том, как установить септик из бетонных колец, смотрите в следующем видео.

Как сделать двухкамерный септик из бетонных колец: инструкция по строительству

Одним из самых доступных способов решить вопрос обустройства автономной канализации является строительство септика своими руками. Очистная бетонная конструкция, состоящая из двух отсеков, позволит при небольших материальных вложениях решить вопрос водоотвода. По какому принципу функционирует конструкция и как построить двухкамерный септик из бетонных колец, рассмотрим в статье.

Септик, состоящий из двух камер, представляет собой практичную очистную установку, способную перерабатывать органические отходы.

Механизм очистки основан на работе двух сообщающихся отсеков, внутри которых жидкий компонент и нерастворимый твердый компонент разделяются отстаиванием.

Схема функционирования двухкамерного септика следующая: канализационные стоки поступают сначала в первый отсек, а после отстаивания в первой камере жидкая составляющая поступает в поглотительный колодец, из которого отводится через грунт фильтровать в нижележащий слой

Каждый отсек двухкамерной конструкции отвечает за определенные задачи:

Первая камера … Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки оседают, в результате чего твердые фракции опускаются на дно, а осветленные отходы по переливной трубе перетекают во второй отсек. Осадок, скапливающийся на дне, необходимо периодически откачивать.
Вторая камера. Отвечает за окончательное удаление осветленных осевших стоков. Проходя через наземный фильтр, толщина которого составляет 1 м, сточные воды очищаются до такой степени, что это позволяет им беспрепятственно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры осуществляется с помощью щебеночного или гравийного фильтра. Препятствует проникновению нерастворимых включений в слои почвы. Осветленные сточные воды, прошедшие такую очистку, значительно уменьшают общий объем сточной массы, что позволяет значительно реже вызывать работников канализации для опорожнения автономных канализационных сооружений.

Очищенная и осветленная вода, просачиваясь через фильтрующие материалы, проникает в нижележащие слои почвы. Между уровнем грунтовых вод и условным дном поглощающей скважины должно быть не менее 1 метра грунта.0003

Часто вместо фильтрационных колодцев ставят фильтрационные поля. Они представляют собой несколько параллельных траншей, дно которых засыпано щебеночно-песчаной засыпкой. Поверх фильтрующего слоя укладываются трубы с перфорированными стенками. Вся конструкция покрыта гравием и песком и засыпана грунтом.

Применение бетонных колец: плюсы и минусы

Главное, что «подкупает» септики из бетонных колец – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся своей надежностью и долговечностью; грамотно построенная конструкция отличается высокой прочностью

Среди неоспоримых преимуществ бетонных септиков, состоящих из двух отсеков, стоит выделить:

Устойчивость к подвижкам грунта, резким залповым сбросам сточных вод и агрессивному воздействию канализационной среды.
Возможность обработки кубометров сточных вод. В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь небольшая часть ила, образующегося в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
Простота эксплуатации и обслуживания. Только привлекать промывщиков для очистки стен просторного строения от наслоений отложений необходимо лишь раз в два-три года.
Долгий срок службы. Срок службы бетонных колец может составлять более полувека, а при должном уходе и того дольше.

Очистные сооружения из бетонных колец не будут «всплывать» на поверхность под действием морозного пучения грунтов, как это часто бывает с облегченными резервуарами.

Для возможности контролировать работу очистителя, своевременно откачивать содержимое и при необходимости проводить ремонтные работы каждый отсек оборудован отдельным люком

Но и у этой конструкции есть свои недостатки :

Необходимость участия в монтаже строительной техники. Доставить тяжелые кольца на площадку и погрузить их в котлован без применения строительной техники практически невозможно.
Выделение большой территории под его обустройство, что не всегда возможно на небольших площадях.

Резервуары из бетонных колец могут потерять герметичность в процессе эксплуатации. Причиной разгерметизации конструкции может быть появление щелей и неплотностей в местах стыков элементов.

Задача владельца периодически проверять внутренние стенки резервуаров на наличие трещин, стыки на герметичность и при необходимости устранять дефекты.

Среди «минусов» конструкции некоторые пользователи также выделяют тот момент, что даже при правильном монтаже в районе септика витает неприятный запах, источаемый содержимым. Но этот недостаток можно легко устранить, используя биопрепараты, содержащие бактерии, перерабатывающие органику. Они легко решают проблему, но не повреждают бетонную поверхность и канализационную магистраль.

Как рассчитать объем резервуаров

Одним из ключевых условий бесперебойной работы очистных сооружений является грамотный расчет их объема. Чтобы правильно рассчитать объем септика, нужно ориентироваться на три параметра:

Количество человек, проживающих в доме постоянно.
Общий суточный объем сточных вод на человека.
Период времени, в течение которого органические вещества успевают полностью переработаться.

При расчете принимается за основу, что среднесуточный объем сточных вод на одно домохозяйство составляет 200 литров. И в среднем на переработку органических веществ внутри очистных сооружений уходит до трех дней.

Таблица размеров с маркировкой выпускаемых железобетонных изделий с указанием их диаметра упростит расчет необходимого количества элементов

Зная, что на человека в сутки приходится до 200 литров сточных вод, легко подсчитать, что трехдневный объем отходов на одно домохозяйство составит около 600 литров. Полученное значение можно только умножить на количество членов семьи, постоянно проживающих в доме.

При расчете также стоит брать дополнительный запас 15-20%. Это позволит избежать переполнения нормы в случае временного увеличения количества домочадцев и пребывания в гостевом доме на несколько дней.

Итак, для семьи из четырех человек потребуется здание емкостью 200 литров х 3 дня. х 4 человека = 2,4 куб.м Округляем полученное значение и получаем, что для семьи из 4 человек требуется септик емкостью 2,5-3 литра.

Для участков, хорошо отводящих воду, стоит выбрать вариант устройства септика, предполагающий отвод осветленной жидкости через стенки дренажного отсека

Если на участке, где расположены мини-очистные сооружения при высоком уровне залегания грунтовых вод, что может спровоцировать замедление дренажного процесса и даже подтопление сооружения, рассмотреть вариант обустройства септика, отводящего сточные воды на дренажные поля.

Где маркировать очистные сооружения

При проектировании очистных сооружений санитарную зону располагают на расстоянии от значимых объектов на участке, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места для размещения конструкции руководствуются двумя стандартами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила устройства сооружений наружной канализации и перечислены требования к обустройству зон, которые могут представлять экологическую опасность для окружающей среды.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вреда окружающей среде

При наличии поблизости водоемов с проточной водой расстояние до них должно соблюдаться не менее 20 метров. Если на участке есть насаждения, то расстояние до деревьев должно быть около 3 метров, а кустарников – до одного метра.

При планировании обустройства санитарной зоны стоит уточнить место прокладки подземной газовой трубы, чтобы выдержать до нее расстояние 5 метров.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа к строительной и ассенизационной технике.

Важно обеспечить свободное пространство для доступа и маневрирования строительной и утилизационной техники. При этом имейте в виду, что его нельзя размещать непосредственно над местом заглубления септика, так как тяжелая машина способна разрушить стены очистного сооружения.

Технология установки септиков

При установке двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно сложная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или наймите двух-трех помощников для выполнения работ.

Тяжелое кольцо даже нескольким рабочим будет проблематично поднять. Ну а установить его ровно на место еще сложнее.

Выбор материалов и компонентов

Бетонные кольца доступны на рынке в различных размерах. Высота изделий всегда одинакова и составляет 90 см, но диаметр может варьироваться от 70 до 200 см. Объем кольца напрямую зависит от его диаметра. Так, железобетонное кольцо сечением 70 см имеет объем 0,35 куб. А на сооружение резервуаров объемом 2,5 кубометра потребуется 7-8 таких колец.

Если использовать кольца размером 100 см, каждое из которых имеет объем 0,7 куб.м., то для постройки баков одинаковой емкости потребуется всего 4 таких кольца.

Наиболее оптимальным вариантом строительства функционального двухкамерного септика является использование бетонных колец 100, 120 или 150 мм размером

Цена товара зависит от его размера. Поэтому, чтобы не прогадать, перед покупкой колец всегда рассчитайте общий объем и необходимое количество.

При расчете мощности очистного сооружения и выборе колец для его сооружения следует учитывать, что фактический объем резервуара должен быть больше расчетного. Это связано с тем, что жидкость по мере заполнения не сможет подняться выше уровня переливных отверстий, которые располагают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра учитывайте уровень грунтовых вод. Чем выше залегают подземные воды, тем крупнее должны быть кольца. Ведь с увеличением диаметра их количество уменьшается, а, следовательно, уменьшается и глубина установки всего очистного сооружения.

Из материалов вам также потребуются:

трубы D110-120 мм;
Тройники переливные;
Щебень известковый трех различных фракций;
речной песок.

Грунтовый фильтр во второй камере формируется из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше фракции предыдущего.

Дополнительно потребуется запастись жидким стеклом, цементом для приготовления раствора на участке и монтажной пеной для заделки швов.

Инструменты, необходимые для работы:

штык и лопата;
строительный уровень;
перфоратор;
лестница;
ведро с тросом;
емкость для смешивания;
узкий шпатель;
широкая кисть.

Для прокладки канализации к септику и создания переливов допустимо применение полипропиленовых или асбестоцементных труб.

Земляные работы

Оптимальный период для начала земляных работ – в самую жаркую погоду или после наступления первых заморозков, когда уровень грунтовых вод самый низкий.

Для обустройства двухкамерного очистителя лучше копать общий котлован сразу на две скважины. Хотя некоторые специалисты придерживаются мнения, что для каждого резервуара сооружения лучше создать два независимых котлована.

Резервуары устанавливаются на расстоянии 1-1,5 диаметра друг от друга так, чтобы зазор между ними служил буфером на время подвижек грунта

Размеры котлована определяются диаметром выбранного кольца. При расчете размеров ямы следует учитывать следующие моменты:

Глубина изделия должна быть на 30-40 см ниже высоты используемых колец. Это необходимо для того, чтобы обустроить на дне отвал или залить бетонную стяжку.
Длина и ширина ямы должны быть такими, чтобы расстояние от стенок ямы до колец было не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и иметь возможность гидроизоляции наружных стен конструкции.

Котлован можно копать и вручную лопатой, удаляя грунт ведром. Но гораздо проще использовать для этого специальную технику, усилиями которой выкопать яму не составит труда всего за несколько часов. В условиях ограниченного пространства лучше всего использовать небольшой экскаватор. Убирать грунт из ямы лучше сразу за пределы участка той же машиной, которой привозили кольца.

Но даже при использовании спецтехники при земляных работах все равно приходится работать руками, выравнивая стены и дно котлована

При создании общего котлована для двух резервуаров в результате должен получиться двухуровневый котлован так, чтобы первый отсек был на полметра глубже первого.

На этом же этапе укладываются траншеи под канализационные трубы. Их закладывают ниже уровня промерзания слоев грунта, который для районов средних широт составляет около 1,2-1,5 метра.

Для обеспечения самотечности жидкости при подведении к септику дно траншей выполнено с уклоном 5 градусов, что составляет 20 мм на каждый погонный метр

Дно траншей выравнивается, ориентируясь по строительному уровню, и утрамбовывая. Выровненное основание засыпается слоем щебня или песка, поверх которого впоследствии укладываются подводящие трубы.

Заливка основания и возведение стен

Дно вырытого котлована тщательно выравнивается и трамбуется. Выровненное основание засыпают слоем песка, образуя «подушку» толщиной 15-20 см. Образовавшийся отвал тщательно утрамбовывают, создавая ровную и без капель поверхность.

Для создания бетонного основания под накопительный бак дно котлована заливают цементным раствором.

Для повышения сопротивления бетона сжатию и изгибу при заливке стяжки целесообразно соорудить металлический армирующий каркас.

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. Затвердевание цементного раствора может занять четыре или более недель, в зависимости от температуры и погодных условий. Только после этого приступают к установке первого кольца.

Чтобы обойти стадию заливки бетонного основания и облегчить себе работу, лучше использовать готовые днища канализационных колодцев. Их, как и кольца, производят заводы ЖБИ.

Кольца с днищами — конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя часть снабжена глухим днищем в виде круга

С помощью крана первое кольцо устанавливается в такой таким образом, чтобы его стенки располагались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Второй ставится поверх него.

Для повышения прочности фиксации в местах соединения с наружной стороны колец установлены металлические скобы. Входы залиты бетоном и опломбированы.

Гидроизоляционные мероприятия

Для уменьшения вреда воздействия грунтовых вод на бетон, при этом предохраняя конструкцию от протечек, все стыки между дном и стенками изнутри должны быть заделаны цементным раствором. Обработке подлежат как внутренние, так и внешние стенки бака.

Для повышения водостойкости состава и ускорения его застывания в раствор добавляют жидкое стекло. Главное, при добавлении жидкого стекла в цемент соблюдать соотношение 25%. При превышении его доли клей может ухудшить свойства цемента, повысив риск затвердевания раствора непосредственно в смесительной емкости.

При приготовлении состава силикат добавляют в готовую смесь небольшими порциями, непрерывно перемешивая содержимое емкости

Для повышения водонепроницаемости конструкции мастера рекомендуют использовать 2-3 вида гидроизоляции материалы. Для обработки стен из бетонных элементов применяют:

пропитка глубокого проникновения;
Мастика битумная гидроизоляционная.

Единственное условие – не использовать токсичные составы, которые могут убить полезные бактерии в отстойнике. Для утепления снаружи поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Сверху на колодец устанавливается бетонная крышка с отверстием, внутри которой монтируется чугунный люк со съемной крышкой. Для предотвращения замерзания системы верхнюю часть баков утепляют прорезями из пенополистирола.

Особенности создания фильтрационной камеры

Второй колодец сооружения строится по той же схеме. Единственное отличие заключается в создании фильтрующего слоя. Его укладывают на дно и вдоль стенок бака. Для этого дно выкопанной ямы засыпают:

первый слой песка — толщиной 10-15 см;
второй слой из мелкого щебня — толщиной 15-20 см.

При формировании отвала его необходимо тщательно уплотнить. Для этого утрамбовку «подушки» чередуют с наполнением ее водой.

Если предполагается боковой сброс очищенных стоков, то стенки поглотительного колодца выполняются из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная засыпка обеспечит неподвижность резервуара даже в момент движения грунта, когда он «загуляет»

В верхней части бака установлена горловина с отверстиями под канализационный люк и вентиляционный стояк. Вентиляционная труба должна находиться на высоте 70-80 см над уровнем земли.

Для установки переливной трубы между баками выкапывается траншея. Перелив устроен таким образом, что разница по высоте между входом в первый отсек и выходом во второй бак составляет 15-20 см.

Входной и переливной патрубки между камерами должны быть оборудованы тройниками, препятствующими попаданию твердых компонентов во второй отсек.

Перфоратором проще всего сделать отверстие в стенке бака для перелива. Заведя край трубы в стенку гидроаккумулятора, ее фиксируют задувом пенополиуретаном. Затвердевшая пена будет служить двойной цели: действовать как демпферная прокладка и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно смешанной с песком. Для создания дополнительной гидроизоляции при обратной засыпке используется глина.

Обзор одного из вариантов двухкамерного септика:

Септики из бетонных колец схема: Септик из бетонных колец своими руками – 5 типовых схем
