Сечение провода для духового шкафа и варочной панели: Каким кабелем подключать варочную поверхность, духовку, кондиционер

Содержание

Каким кабелем подключать варочную поверхность, духовку, кондиционер

Для мощных потребителей, таких как варочная панель, духовка, кондиционер или электрокотел, нужно отдельная ветвь подключения с кабелем достаточного сечения. Но каким именно кабелем? Рассказываем подробно.

Основные требования

Для проводки по дому лучше использовать медный моножильный (жесткий) кабель. Многожильные кабели имеют свои преимущества (например, лучше гнутся и не при этом не ломаются), но в данном случае они нам не подходят.

Количество жил зависит от типа вашего подключения. В стандартном варианте на 220 В это три жилы: ноль, фаза и «земля». Но при трехфазном подключении жил может быть 5: те же ноль и «земля» плюс, собственно, три фазы.

Каким кабелем подключить варочную панель?

В новостройках газ уже не используют, так что все плиты, варочные поверхности и духовки — электрические.

Варочные панели – это очень мощные устройства, поэтому они требуют прокладки кабеля повышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм². Но такой вариант обойдется недешево, к тому же будет иметь большой диаметр. Можно ли сократить сечение, не жертвуя безопасностью? Вполне, если принять в расчет характеристики конкретной модели плиты или поверхности. Вот соответствия сечения кабеля мощности варочной панели, которые рекомендуют использовать производители техники:

До 3,5 кВт – 3*2,5 мм².
От 3,5 до 5,5 кВт – 3*4 мм².
От 5,5 до 7,2 кВт – 3*6 мм².
От 7,2 кВт до 8,8 кВт – 3*10 мм².

Кабель необходимо вести напрямую от щитка — никаких розеток, никакой другой техники на той же ветке.

А если у меня трехфазное питание?

В этом случае задача упрощается. Если подключить три фазы, вся нагрузка распределится между ними. Соответственно, вам понадобится пятижильный кабель с сечением 2,5 мм² — как правило, этого достаточно. Такой кабель все равно недешевый и довольно толстый, но работать с жилами 2,5 мм² удобнее, чем с 4 или 6 мм².

А какой тип кабеля взять? Лучшими вариантами, на наш взгляд, остаются кабели ВВГнг-Ls или NYM. Эти кабели имеют самозатухающую изоляцию, а также сечение жилы у них соответствует норме (не так как у ПУНП, где сечение может отклоняться от нормы на 30 %).

Каким кабелем подключить духовку?

В среднем мощность духовых шкафов составляет 2,5 – 3,5 кВт, поэтому для них, на первый взгляд, не нужна такая «толстая» проводка. Однако к каждому духовому шкафу производитель дает свои рекомендации в плане подключения. Из личного опыта скажем, что в большинстве случаев производитель требует наличия проводки сечением 2,5 мм².

Подключать духовку можно как напрямую к щитовой через отдельный кабель ВВГнг-Ls 3*2,5 мм² или через розетку на 16 А.

Каким кабелем подключить электрический котел?

Одноконтурные или двухконтурные котлы могут иметь мощность от 3 до 12 кВт. В зависимости от мощности подбирается соответствующее сечение проводки. Ниже в таблице приводится соответствие сечения провода номинальной нагрузке, которую он выдерживает.

Однако стоит учесть, что, начиная с 8 кВт для подключения котла нужны три фазы. Для трехфазного подключения нужно брать ВВГнг-Ls 4*2,5 мм² или NYM такого же сечения. Также для электрокотла ставится отдельный автомат.

Какой провод взять для кондиционера?

Здесь вообще все очень просто. Учитывая, что кондиционеры редко бывают мощностью больше 3 кВт (кроме промышленных), их можно свободно подключать к розетке. Однако, как и в случае с духовкой, кондиционер нужно «сажать» на отдельную розетку, к которой больше ничего не будет подключаться.

Соответственно, для подключения кондиционера мощностью до 3 кВт, например, Electrolux EACS-09HG2/N3, вполне хватит медного трехжильного провода сечением 1,5 мм².

Интересное из мира электропроводки:

Теги электропроводка

Сечение кабеля для варочной панели

Электрическая варочная поверхность — это самый энергоёмкий потребитель в большинстве современных квартир, поэтому к выбору сечения кабеля и устройств защиты для него нужно подойти ответственно.

Чаще всего, для питания варочной панели используется кабель с сечением жил:

В однофазной сети — 3*6мм.кв. (Кабель, состоящий из трех жил, каждая сечением 6мм.кв.), защищенный однополюсным автоматом 32А

В трехфазной сети — 5*4мм.кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А.

Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель я расскажу ниже.

Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.

Мощность — это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата.

Если вы уже определились с конкретным производителем и моделью электрической варочной панели, то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине. Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.

По этим и некоторым другим причинам я всегда советую и прокладываю сам своим клиентам на варочную поверхность:

— в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы — 6мм.кв.

— в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.

Для обоснования этого выбора проведем простой расчет выбора кабеля по мощности.

Абсолютное большинство современных электрических варочных панелей на четыре конфорки, потребляют порядка 7-8 кВт (киловатт) мощности.

Что в идеале соответствует току 32 – 38 А (Ампер). Для расчета силы тока по мощности использована формула для сетей переменного тока :

P=UI *cos φ, где P – мощность, U – напряжение сети, I – ток, cos φ — коэффициент мощности.

В нашем случае P(Мощность) = 8000Вт (8 кВт), U(напряжение бытовой сети) = 220В, I = 1,( коэффициент мощности для активной нагрузки). От сюда следует, что

I(ток) = 8000Вт/220В=36,4 А

Далее из таблицы 1.3.4 ПУЭ (Правила Устройства Электроустановок) выбираем сечение жил кабеля. Смотреть нужно в столбце для двухжильного медного кабеля, так как третья жила – заземление, при нормальных условиях работы электрической панели не задействована.

Наиболее подходящий вариант медного кабеля для варочной поверхности в однофазной сети согласно таблице – 6мм.кв, так как он выдерживает ток в

40А. Это так же подтверждает информация, размещенная на сайтах производителей кабельной продукции.

Такой кабель (ВВГнг 3х6мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 32А.

В самом начале я так же указал возможность использования в трехфазной сети пятижильного кабеля сечением 4кв.мм. Вы можете подумать, что это не очень универсально, ведь необходимо будет покупать варочную панель, рассчитанную на работу в сети с напряжением 380В – но это не так. Абсолютное большинство современных варочных панелей или плит рассчитаны на напряжение 220-240В. При этом в них имеется возможность двух- или трехфазного подключения. Подробнее об этих трех схемах подключения варочных панелей или электроплит читайте ЗДЕСЬ.

Если вспомнить, что между каждой фазой и нулем напряжение 220В, все встает на свои места. Внутри электрической панели просто происходит разделение фаз по разным конфоркам. Получается так, что практически каждая конфорка имеет индивидуальное подключение кабелем сечением 4 мм.кв, при этом потребляемая мощность каждой из них значительно меньше чем у плиты в целом.

Согласно таблице 1.3.4 ПУЭ, кабель сечением жил 4мм.кв, безопасно выдерживает 27А, это около 5,9 кВт(смотреть в колонке трехжильных). Такой кабель ( ВВГнг 5х4мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 25А.

Обычно, этого вполне достаточно, для подключения и верного функционирования большинства электрических кухонных поверхностей, но как быть, если заранее известно, что устройство будет более энергоёмкое и потребление его допустим 10-12 кВт? Достаточно просто произвести расчет выбора кабеля по мощности потребителя, аналогичный тому, что мы делали выше. Давайте повторим.

Расчет сечения кабеля по мощности своими руками

Выбор кабеля для варочной панели начинаем с расчета силы тока, при этом известные показатели у нас:

Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.

P=U*I *cos φ, из этой формулы находим ток.

I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А

Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.

И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из

СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.:
«В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»

Стоит отметить, что речь в статье шла только про варочную панель, в случае электрической плиты (объединяющей в себе поверхность с духовкой) или при варианте совместного подключения со встраиваемой варочной панелью электрического духового шкафа, сечение кабеля может потребоваться другое, под большую мощность. Зная, как выполнять расчет и выбирать кабель по мощности устройства, вы без труда подберете нужный вариант и для плиты.

И еще, пусть вас не пугает выбор автомата защиты меньшего номинала, чем расчетный ток для плиты. Этот момент тема отдельной статьи, пока поверьте на слово.

Какое сечение кабеля нужно для подключения варочной панели

Все больше людей останавливают свой выбор на варочных панелях. Модели различаются по типу нагревательного элемента. Бывают электрические (тэны), газовые, индукционные, комбинированные (газовые и электрические конфорки). Варочная панель может идти в комплекте с духовым шкафом, это смотрится современно и стильно. Такая бытовая техника стоит недешево, да и монтаж требует отдельных расходов. Чтобы сэкономить, некоторые подключают прибор к электросети самостоятельно. Надо знать, как это делать, какой кабель для варочной панели купить. Даже незначительное нарушение правил может привести к возгоранию проводки.

Требования к установке электрической варочной поверхности

Независимо от типа варочной панели при ее подключении электросеть обязательно должна быть обесточена. Перед тем, как подключить прибор, рассчитывают нагрузку на электропроводку. Если она не в состоянии справиться с нагрузкой, будет выбивать автоматический выключатель. Провода начнут греться и плавиться. Если в доме устаревшая проводка и заменить ее нет возможности, стоит отказаться от покупки варочной панели и духового шкафа. Можно провести открытую разводку, но тогда электрический кабель будет проложен открыто по стенам и плинтусам.

Что нужно знать для выбора сечения кабеля для электроплиты?

В комплекте некоторых моделей электрических плит кабель отсутствует. Его придется приобретать отдельно, поэтому надо знать, как правильно выбрать. При покупке обязательно учитывают мощность техники, которая указана в техническом паспорте. Есть модели с мощностью 6.5, 6.6, 6.8 кВт. Именно от этого показателя зависит, какого сечения для варочной панели должен быть кабель.

Для прибора, подключенного к однофазной сети, мощностью:

не больше 3 кВт – размер сечения кабеля 1. 5 мм²;
3-5 кВт — размер сечения кабеля 2.5 мм²;
7.5-10 кВт — размер сечения кабеля 6 мм².

При подключении к 3-х фазной сети техники мощностью не более 5 кВт, нужен провод сечением 1.5 мм², 10 кВт – 2.5 мм².

Еще один фактор, который должен быть учтен – фазность подключения. Он зависит от того, сколько в кабеле жил: 3 или 5. Количество зависит от питания электросети в доме: одно- или трехфазное.

В первом варианте в проводе должно быть 3 жилы:

нулевая;
фазная;
заземление.

Для трехфазной сети кабель состоит из 5 жил:

нулевая;
заземляющая;
три фазных.

Важно верно рассчитать сечение проводника. К этому надо подойти со всей ответственностью. Если электропроводка обладает недостаточной пропускной способностью, то при повышении нагрузки и выхода ее за номинальные показатели, коммуникации начинают нагреваться. Критическое повышение температуры провоцирует плавление изоляционного слоя и возникновение пожара.

Таблица соответствия мощности прибора и сечения кабеля

Требования к проводке

Правильная работа и безопасность во многом зависит от качества электропроводки. В розетке для техники или вилке должно быть 3 или 5 контактов. Если этого нет, нужно прокладывать новый кабель. Электрическая проводка соединяется с распределительной коробкой только через УЗО. При повреждении кабеля оно разъединит цепь, ток замкнется на панели.

Прибор мощностью до 2.5 кВт можно подключать к имеющейся сети при условии, что она соответствует современным требованиям. Для мощной техники необходимо выделить отдельную линию. Кабель с сечением 6 мм² в состоянии выдержать нагрузку в 10 кВт довольно долгое время. Специалисты рекомендуют ставить автомат с классом защиты — C32. Для варочной панели мощностью не выше 8 кВт подойдет 4 мм кабель и автомат C25.

Для варочной панели правильнее будет выбрать кабель NYM или ВВГнг с учетом диаметра провода. Для провода сечением 4 мм диаметр – 2.26 мм, для провода 6 мм – 2.76 мм.

Данные для УЗО на 1 пункт выше номинала автомата защиты: для устройства на 32А нужен УЗО на 40А.

Заземление электрической плиты

Любую варочную панель, включая Бош, обязательно подключают через заземление. Если в квартире есть общий заземляющий контур, то медный гибкий провод с сечением не меньше 2.5 мм² прокладывают от щитка и подсоединяют к корпусу плитки. При отсутствии заземляющего контура устанавливают УЗО, делают зануление защитным нулевым проводником.

Выполнение работ, связанных с электричеством, требует наличия конкретных знаний и опыта. Только опытные специалисты знакомы со всеми тонкостями. Они отлично ориентируются в нужных материалах и приспособлениях, умеют пользоваться необходимыми приборами.

Силовая розетка и вилка

Для подключения электрической варочной панели необходима вилка и розетка. Выбор розетки зависит от мощности модели. Для мощного прибора нужна розетка на 32А. Желательно приобрести деталь от известного производителя, например, Schneider Electric, Legrand или АВВ. Надо позаботиться о специальной розетке. Иначе, чтобы почистить плитку, придется каждый раз пользоваться электрощитком. Монтируют розетку на удобной высоте. Предпочтительнее, если она будет находиться на 90 см над полом. Подрозетники запрещено устанавливать на одном уровне с панелью. Точку установки смещают влево либо вправо.

Специалисты не советуют устанавливать розетку на электролинию, к которой одновременно подключают духовой шкаф и варочную панель. В этом случае лучше использовать автоматы. Их ставят рядом в специальном боксе и подводят мощную линию, которая рассчитана на включение нескольких электрических приборов. На каждую технику устанавливают защитные автоматы и УЗО, к ним и выполняют подключение.

Номинал автомата, который защищает кабель и линию, должен быть равен сумме номиналов автоматов, подключенных к этому кабелю, либо быть выше. К примеру, если линию в 6 мм² защищает автомат на 32А, то в специальном боксе должно быть не больше 2-х автоматов по 16А. Неточности при выборе устройства защиты делают схему уязвимой при резких скачках напряжения.

Варианты соответствия кабелей и мощности варочной панели

Особенности подключения варочной панели к электросети

Существует 3 основные схемы подключения. Чтобы не ошибиться, необходимо, присоединяя кабели к выводам электрической варочной панели и розетки, соблюдать цветовую маркировку.

Однофазная схема на 220 Вольт

Этот вариант распространен в квартирах. Фазу L одновременно подсоединяют на клеммы L1-3, установив между ними 2 медные перемычки, входящие в комплект варочной панели. N ноль подключают на клеммы N1-2, защиту PE – на PE клемму. Чтобы получить доступ к клеммам, откручивают и снимают заднюю крышку плиты.

Двухфазная схема на 380 Вольт

В ситуации, когда отсутствует фаза В, а есть две фазы: А и С, электрическую варочную панель по 2-фазной схеме подсоединяют к сети на 380 В. Перемычку ставят на L1-2, подсоединяют фазу А, на L3 – фазу C. Остальное проделывают как в описанном выше варианте. При отсутствии перемычек, их делают своими руками. Для этого берут провод с сечением меньше 6 мм² (питающий). Чтобы контакт с зажимом был надежным, для гибкого провода применяют изолированные вилочные или кольцевые наконечники, которые с помощью специальных пресс-клещей прессуют на жилу.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

К клеммам L1-3 варочной панели подсоединяют фазы A, B, C. Перемычки между клеммами L1-3, которые были поставлены на заводе, обязательно убирают. Ноль N подключают на клеммы N1-2, на клемму PE – защитный проводник PE. Духовой шкаф подключить намного проще, так как в комплект входит электрический шнур с вилкой, которую надо просто вставить в евророзетку. Для подсоединения к клеммам либо автоматам желательно использовать отдельный кабель. Если у кабеля, входящего в комплект отрезать вилку, то будет нарушена гарантия на технику.

Рейтинг лучших индукционных варочных панелей

Индукционные панели на четыре конфорки экономно расходуют электрическую энергию. Они отличаются высокой безопасностью. При хорошем обращении и уходе прослужат не один год. Представленный ниже обзор 4-х конфорочных приборов поможет определиться с выбором оптимальной модели.

Electrolux EHH 56240 IK

Модель со стеклокерамической поверхностью и передним расположением панели управления. Есть сенсорные переключатели, кнопочное управление, кнопка блокировки панели, защитное отключение, индикатор остаточного тепла.

4 конфорки;
размеры – 59х52х6 см;
цвет – черный.

Цены в интернет-магазинах

Electrolux IPE 6453 KF

Прибор с передним расположением панели, сенсорными переключателями и слайдерным типом сенсорного управления. Есть кнопка блокировки панели, таймер конфорок, защитное отключение, индикатор остаточного тепла. Автоматическая функция – распознавание наличия посуды.

4 конфорки, в том числе с овальной зоной нагрева;
размеры – 59х52 см;
цвет – черный.

Цены в интернет-магазинах

Haier HHX-Y64NFB

У модели расположение панели управления – спереди, переключатели – сенсорные, тип управления – кнопочный. Есть индикатор остаточного тепла, защитное отключение, кнопка блокировки панели, таймер конфорок.

4 конфорки;
размеры – 59х52х7.70 см;
цвет: панели конфорок – черный, рамки – серебристый.

Цены в интернет-магазинах

Bosch PUE611FB1E

Техника линейки Serie 6 с передним расположением панели управления. У нее сенсорные переключатели, кнопочный тип сенсорного управления. Есть звуковой таймер с отключением конфорок, кнопка блокировки панели, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

4 конфорки;
размеры – 59.20х52.20 см;
цвет – черный.

Цены в интернет-магазинах

Weissgauff HI 641 BSC

Прибор с передним расположением панели управления, сенсорными переключателями, слайдерным управлением. Есть кнопка блокировки панели, звуковой таймер с отключением конфорок, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

4 конфорки, в том числе с овальной зоной нагрева;
размеры – 59х52х6.20 см;
цвет – черный.

Цены в интернет-магазинах

Виды проводов

Для варочной панели лучше выбрать провода марки ПВС – провод виниловый соединительный. В нем есть медные токопроводящие жилы, каждая из них изолирована. Жилы находятся в оболочке белого цвета. Этот силовой провод способен выдержать напряжение до 450 В. Изоляционный материал не горит, поэтому этот вид провода является термостойким.

Провод ПВС отличается:

отличным сопротивлением к изгибу;
высокой прочностью.

Его применяют во влажных и неотапливаемых помещениях. В зависимости от условий эксплуатации срок службы составляет от 6 до 10 лет.

Оболочка провода КГ (гибкий кабель) сделана из специальной резины. Она защищает луженые медные жилы. Между проводами находится специальная защитная пленка, благодаря которой во время работы плиты при нагревании жилы не слипаются. В гибком кабеле содержится от 1 до 5 жил. Их сечение определяет мощность, которую выдержит кабель. Такой провод способен выдерживать напряжение до 660 В. Его можно использовать при температуре от -40С° до +50С°. КГ в основном имеет 3 фазные жилы сечением 5 мм² и 1 жилу заземления 4 мм².

Покупать провод необходимо с запасом, потому что может понадобиться передвигать технику. Перед подключением следует проверить проводку, которая должна идти на входе в дом, и внутри комнаты.

При подключении варочной панели желательно использовать кабель КГ и провод ПВС

Частые ошибки

Нередко после подключения варочная панель начинает работать неправильно. Причиной может быть случайное нажатие не тех кнопок, пролившаяся на сенсоры вода или выставленная опция защиты от детей.

Случается, что вместо 4 конфорок работают 2, а у остальных высвечивается буква Н. Надо внимательно прочитать документацию. Причина связана с блокировкой 3-х фазного прибора при однофазном подключении.

Из-за неправильного монтажа и подключения варочная панель может сломаться или даже привести к возгоранию.

Это происходит по ряду причин:

Духовой шкаф и плитка подключены от распределительного щитка к общей распределительной коробке без выделенной линии.
Для мощной варочной панели взят кабель меньшего сечения.
Подключение проведено через простой автомат с тепловым расцепителем, при этом не поставлен УЗО либо дифференциальный автомат.
На одной из клемм нет фазной перемычки. Если этот контакт участвует в подаче напряжения, то панель не будет включаться или половина конфорок не сможет работать.

Безопасное использование любого вида варочных панелей напрямую зависит от правильно выбранного и подсоединенного к электросети шнура. Эта кухонная техника надежная, но не вечная. Со временем может возникнуть необходимость приобрести новый прибор, поэтому изначально рекомендуют прокладывать электрический кабель с запасом сечения. Он в последующем сможет безопасно питать более мощную встраиваемую панель. Если подключение варочной панели к электроснабжению выполнено должным образом с использованием нужного инструмента, то кухонное оборудование будет работать исправно. Для проведения работ по установке оборудования в распределительный щиток и прокладка отдельной линии питания требует наличия у человека более высокой квалификации.

Провод для духового шкафа: как выбрать кабель

Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

Выбираем провод

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд. Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии. Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

номинальное напряжение;
материал, из которого изготавливаются жилы провода;
сечение кабеля;
удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах. Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм. кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

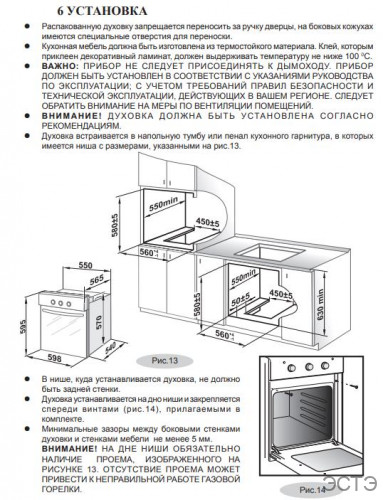

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

правильно выбрать место и поверхность;
установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

выбрать розетку и установить ее;
выполнить подключение электрического провода;
подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Сечение кабеля для электрической варочной панели

Электрические варочные панели становятся все популярнее. Они прочно заняли свое место среди кухонного оборудования благодаря разнообразию функций, простому управлению, дизайну. Панели сами по себе стоят недешево, но отдельных затрат требует монтаж. В целях экономии многие пользователи подключают к электросети самостоятельно.

Электрическое оборудование хоть и считается более безопасным, чем газовое, но даже малейшее нарушение правил монтажа чревато возгоранием проводки. Подключая кабель для электрической варочной панели, строго соблюдайте правила установки. Что это за правила, вы узнаете из статьи.

Блок: 1/6 | Кол-во символов: 603
Источник: https://rem.ninja/kuhnya/tehnika/sechenie-kabelya-dlya-elektricheskoy-varochnoy-paneli.html

Требования к установке электрической варочной поверхности

Чтобы правильно подключить варочную панель, в первую очередь нужно рассчитать нагрузку на электропроводку. Если проводка в доме не сможет осилить нагрузку от варочной панели, то, во-первых, автоматический выключатель будет постоянно выбивать, во-вторых, начнут нагреваться и плавиться провода.

Поэтому если в доме нет возможности заменить электропроводку, то приобретать электрическую панель не стоит. Можно, конечно, провести отдельную ветку, но для этого требуется капитальный ремонт с штроблением стен. Есть вариант воспользоваться открытой разводкой. В таком случае кабель будет прокладываться открыто по плинтусам и стенам.

Внимание. Не подключайте варочную поверхность в розетку, в которой нет линии заземления. В распределительном шкафу обязательно установите на линии УЗО (устройство защитного отключения). Оно будет разъединять цепь в случае, если кабель будет поврежден, и ток будет замыкаться на панели.

Блок: 2/6 | Кол-во символов: 969
Источник: https://rem.ninja/kuhnya/tehnika/sechenie-kabelya-dlya-elektricheskoy-varochnoy-paneli.html

Задача

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Блок: 2/9 | Кол-во символов: 304
Источник: https://remont-kuxni. ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Расчет сечения кабеля по мощности своими руками

Выбор кабеля для варочной панели начинаем с расчета силы тока, при этом известные показатели у нас:

Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.

P=U*I *cos φ, из этой формулы находим ток.

I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А

Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.

И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.:
«В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»

Блок: 2/2 | Кол-во символов: 1858
Источник: https://RozetkaOnline. ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/111-cechenie-kabelya-dlya-varochnoj-paneli

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
Если дом не старше 2001 года, то жилы будут медные;
Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Блок: 3/9 | Кол-во символов: 834
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Подключение электрической варочной панели мощностью до 8,5 кВт

Чтобы осуществить подключение индукционной варочной панели большой мощности (от 3,5 до 8 кВт), нам понадобится такой же набор инструментов. Также необходимо выполнить те же строительные (подготовительные) работы, что и в предыдущем варианте. Но чтобы выполнить подключение индукционной варочной панели, нам понадобятся электромонтажные и установочные материалы, которые рассчитаны на мощность до 8 кВ:

• силовой 3х жильный кабель и соединительный провод с жилами сечением 6 мм². Подойдет кабель ВВГ-П или ВВГ 3х6, а также провод ПВС 3х6.
• розетка и вилка, рассчитанные на ток 40 Ампер. Если мощность варочной панели не превышает 7 кВт, то можно использовать электроустановочные изделия на ток 32 А.

Как и оговаривалось ранее, прокладка кабеля от щита к месту установки розетки и подключение к защитному аппарату (дифавтомату) осуществляется так же, как и в предыдущем варианте. Подключение розетки осуществляется по следующей схеме:

• жилу желто-зеленого цвета (защитное заземление) – к верхней центральной клемме, которая имеет специальный значок и «говорит» нам, что здесь необходимо подключать заземление.
• жилы коричневого и синего цветов (фаза и рабочий ноль) – к нижним клеммам розетки.

Подключение вилки производится в следующей последовательности:

• жилу с изоляцией желто-зеленого цвета – к верхнему центральному болтовому соединению вилки со специальной маркировкой «заземление»;
• жилу синего и коричневого цвета (фаза) – к нижним болтовым соединениям.

Последовательность действий при подключении второго конца провода к индукционной варочной панели и установка соединительных перемычек такая же, как и в предыдущем варианте. После выполнения всех действий, описанных выше, производится установка индукционной варочной панели в заранее подготовленном в столешнице отверстии и подключение ее к электросети.

Ознакомившись с данной статьей, вы сможете выполнить подключение варочной панели к электросети самостоятельно. Кроме того, рекомендуем посмотреть ролик, в котором показана варочная панель на мощность до 3,5 и до 8 кВ и ее подключение к сети.

Блок: 3/3 | Кол-во символов: 2158
Источник: https://cable.ru/articles/id-1847.php

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару.

Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно. Но как его выбрать? На какие моменты обратить внимание?

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой. Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

ТЭНы;
газовые;
индукционные;
комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Важно. Вне зависимости от типа варочной панели, при ее подключении электросеть обязательно должна быть обесточена.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

Блок: 3/6 | Кол-во символов: 3027
Источник: https://rem.ninja/kuhnya/tehnika/sechenie-kabelya-dlya-elektricheskoy-varochnoy-paneli.html

Заключение

В самостоятельном подключении варочной панели к электроснабжению нет особой сложности. Если вы обладаете минимумом знаний в области электромонтажных работ и имеете нужный инструмент, вы сможете справиться с этой задачей. Конечно, установка оборудования в распределительный щиток и прокладка отдельной линии питания потребует более высокой квалификации. Но в новостройках в этом необходимости не будет. В старых домах нужно будет поменять внутреннюю проводку целиком или прокладывать отдельную линию.

Блок: 6/6 | Кол-во символов: 509
Источник: https://rem.ninja/kuhnya/tehnika/sechenie-kabelya-dlya-elektricheskoy-varochnoy-paneli.html

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Блок: 6/9 | Кол-во символов: 465
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Блок: 7/9 | Кол-во символов: 2385
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Блок: 8/9 | Кол-во символов: 554
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

Статьи по теме

Блок: 9/9 | Кол-во символов: 382
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Кол-во блоков: 12 | Общее кол-во символов: 14048
Количество использованных доноров: 4
Информация по каждому донору:

https://rem.ninja/kuhnya/tehnika/sechenie-kabelya-dlya-elektricheskoy-varochnoy-paneli.html: использовано 4 блоков из 6, кол-во символов 5108 (36%)
https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/111-cechenie-kabelya-dlya-varochnoj-paneli: использовано 1 блоков из 2, кол-во символов 1858 (13%)
https://cable.ru/articles/id-1847.php: использовано 1 блоков из 3, кол-во символов 2158 (15%)
https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html: использовано 6 блоков из 9, кол-во символов 4924 (35%)

Подключение варочной панели к электросети и установка в столешницу с видео

Все чаще на современных кухнях можно увидеть не газовые приборы для пищеприготовления (плиты, духовые шкафы и т.п.), а электрические.

Последние эргономичны, удобны в эксплуатации и обладают современным стильным дизайном.

Электрические приборы для приготовления пищи

Поскольку речь в данной статье пойдет о подключении мощных электроприборов, требующих специальных условий работы в сети, рассмотрим их основные виды – варочные панели, плиты и духовые шкафы.

Варочные панели

Варочная панель – это современная альтернатива для верней части газовой плиты.

Лучшими из электрических варочных панелей заслуженно считаются стеклокерамические. В продаже можно найти также комбинированные варочные панели, которые включают в себя не только зону электроподогрева, но и газовые конфорки.

Наиболее молодой вид варочных панелей – индукционные. В них нагревательный элемент заменен электромагнитной катушкой.

Достоинства электрических варочных панелей заключаются в их компактности, привлекательном внешним виде, разнообразие моделей и дизайнерских решений. Кроме того, они просты в эксплуатации и допускают возможность установки в стесненных условиях (в частности, над шкафами и ящиками), а также могут эксплуатироваться в постройках, которые не подключены к системе газоснабжения.

Духовые шкафы

Электрические духовые шкафы обеспечивают гораздо более равномерный прогрев блюд, приготовляемых с их помощью, чем электрические духовки. Кроме того, некоторые модификации оснащены функцией микроволновой печи, что позволит сэкономить место на кухне. Электрические духовые шкафы удобны в эксплуатации и просты в регулировке режимов, обычно они оснащены таймером.

Духовой шкаф

Электрические плиты

Электрическая плита совмещает в себе варочную панель и духовой шкаф. От привычной глазу рядового обывателя газовой плиты современная электроплита отличается отсутствием конфорок и наличием вместо них нагреваемого стеклокерамического покрытия.

При очевидных достоинствах описанной выше бытовой техники нельзя отрицать, что далеко не всегда имеет смысл отдавать предпочтение именно ей. С приобретением и установкой энергоемких электрических приборов ваши расходы на потребляемую электрическую энергию существенно возрастут, а сама электрическая сеть вашего жилища может потребовать серьезной модернизации, которая далеко не всегда возможна в условиях многоквартирного жилого дома.

Параметры электрической сети

Перед покупкой энергоемкого оборудования, такого как духовой шкаф или варочная панель, необходимо убедиться, что домашняя электросеть сможет выдержать его к себе подключение.

Для этого от вас потребуется просуммировать мощность всех находящихся в вашем пользовании электроприборов, которые, предположительно, будут работать единовременно с приобретаемой бытовой техникой. Теоретически, можно «заморочиться» и не затевать работу посудомоечной и стиральной машины, уборку при помощи пылесоса и т.п. на то время, когда будет работать духовой шкаф или электроплита, но не вызовет ли это для вас серьезных неудобств – решайте сами.

Итак, потребляемый бытовой техникой электрический ток определяется по формуле:

I=P/U A (ампер)

где P – суммарная мощность единовременно работающих электроприборов, Вт; U– напряжение в электрической сети, В.

Розетка для варочной панели

Полученное в результате применения данной формулы значение потребляемого электрического тока не должно превышать тока номинального, на который рассчитан автомат на вводе в ваш дом или квартиру.

Выделенная линия для варочной панели

Поскольку электрические варочные панели и духовые шкафы – устройства весьма энергоемкие, проводка для их безопасной и бесперебойной работы должна соответствовать мощности самих электроприборов.

От распределительного щитка должны отходить отдельные неразрывные кабели с медными жилами для электроплит и духовых шкафов. Каждая такая линия для варочной панели и иных подобных устройств должна быть оборудована защитной автоматикой и иметь сечение провода площадью не менее 4 кв. мм. При этом электропроводка квартиры или дома обязательно должна включать в себя заземляющий проводник.

Когда процесс подключения варочной панели не совпадает по времени с капитальным ремонтом помещения и нет возможности организовать прокладку выделенной для нее линии закрытым способом, потребуется произвести прокладку кабеля в специальном кабель-канале – это не только эстетично, но и безопасно.

Выбор кабелей

Если говорить более подробно, то сечение кабелей в данном случае выбирается по потребляемой мощности либо по току присоединяемого энергоприемника в соответствии с информацией, изложенной в следующей таблице.

Ток, А	Мощность, кВт		Необходимое сечение проводника, кв. мм
Ток, А	В однофазной сети	В трехфазной сети	Необходимое сечение проводника, кв. мм
19	4,1	12,5	1,5
25	5,5	16,4	2,5
35	7,7	23,0	4,0
42	9,2	27,6	6,0
55	12,1	36,2	10,0
75	16,5	49,3	16,0
95	20,9	62,5	25,0
120	26,4	78,9	35,0

Для однофазной сети вам потребуется кабельный проводник с тремя жилами, а для трехфазной – с пятью. Рекомендуется выбирать из кабелей маркировки ВВГ и ППВ.

Кабель ВВГ

Для обеспечения максимально безопасного подключения варочной панели к электрической сети кабель, проходящий внутри кухонной мебели не должен соприкасаться с поверхностями, имеющими высокую температуру. Кроме того, следует избегать перегибов и сжатий кабеля в процессе эксплуатации.

Выбор устройств защиты

Автоматическая защита организуется непосредственно на выходе прибора учета электрической энергии. Выбор защитного автомата производится исходя из мощности устанавливаемой варочной панели. Следующая небольшая таблица поможет вам облегчить данный выбор.

Мощ-ность энер-гопри-емни-ка, кВт	Одно-фаз-ная сеть	1,1	2,0	3,5	4,4	5,5	7,0	8,8	11,0	13,9
Мощ-ность энер-гопри-емни-ка, кВт	Трех-фаз-ная сеть	3,2	5,3	8,4	10,5	13,2	16,8	21,1	26,3	33,2
Номинальный ток автомата, А		6	10	16	20	25	32	40	50	63

Способы подключения к сети

Кроме того, для подключения индукционной варочной панели потребуется специальная силовая розетка. Такие розетки имеют три вывода (отверстия), если предназначены для монтажа в однофазной электрической сети, и пять выводов, если предназначены для трехфазной сети.

Важно! Обычные бытовые розетки не предназначены для больших нагрузок, поэтому подключение через них мощных энергоприемников может привести к возгоранию.

Значение номинального тока для такой розетки не должно быть меньше, чем у выбранного защитного устройства.

Провода в вилке

По сути, варочную панель, электрическую плиту или духовой шкаф вполне можно подключить непосредственно в сеть, без монтажа розетки. Такой способ подключения позволит избежать выделения теплоты на контактах розетки, что, в свою очередь, повысит противопожарную безопасность в помещении.

В то же время, электрические приборы, предназначенные для пищеприготовления, когда они подключены посредством штепсельного соединения вилки и розетки, являются более мобильными и, как следствие, их демонтаж, в случае необходимости, будет осуществляться значительно проще.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству.

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Как подключить варочную поверхность? Как подключить встраиваемую духовку?

Как подключить варочную поверхность или встраиваемую духовку?

На современных кухнях часто подключают встроенные духовки и варочные поверхности единым комплектом в один модуль. Такая бытовая плита и духовка носит название «зависимая». Конечно, при ее установке существуют некоторые особенности, но чаще всего они легко вписываются в проект кухни. Есть варианты независимых духовок и варочных поверхностей.
В таком дуэте варочной поверхности и духового шкафа, основные органы управления расположены на панели управления духовки. Если бытовая техника независимая, то на варочной поверхности присутствуют свои несколько сенсорных или механических переключателей, для включения конфорок, расширения границ площади конфорок и дополнительные кнопки для полного отключения и блокировки от маленьких детей.

Как подключить варочную панель или духовку на кухне?

Зависимый комплект духового шкафа и варочной поверхности связан между собой проводами, которые втыкаются в соответствующие разъемы на скрытой стороне духового шкафа и варочной поверхности. Соответственно при встраивании эту бытовую технику размещают только в одном модуле, как позволяют соединительные провода, сверху в столешницу встроена варочная панель, снизу в тумбе размещён духовой шкаф. Независимая варочная поверхность, так же как и духовой шкаф устанавливаются в любое удобное для Вас место и на любом уровне.
Современная встраиваемая плита поставляется с документацией, в которой указаны все требования к её установке. Однако не лишним будет описать основные принципы этого процесса.

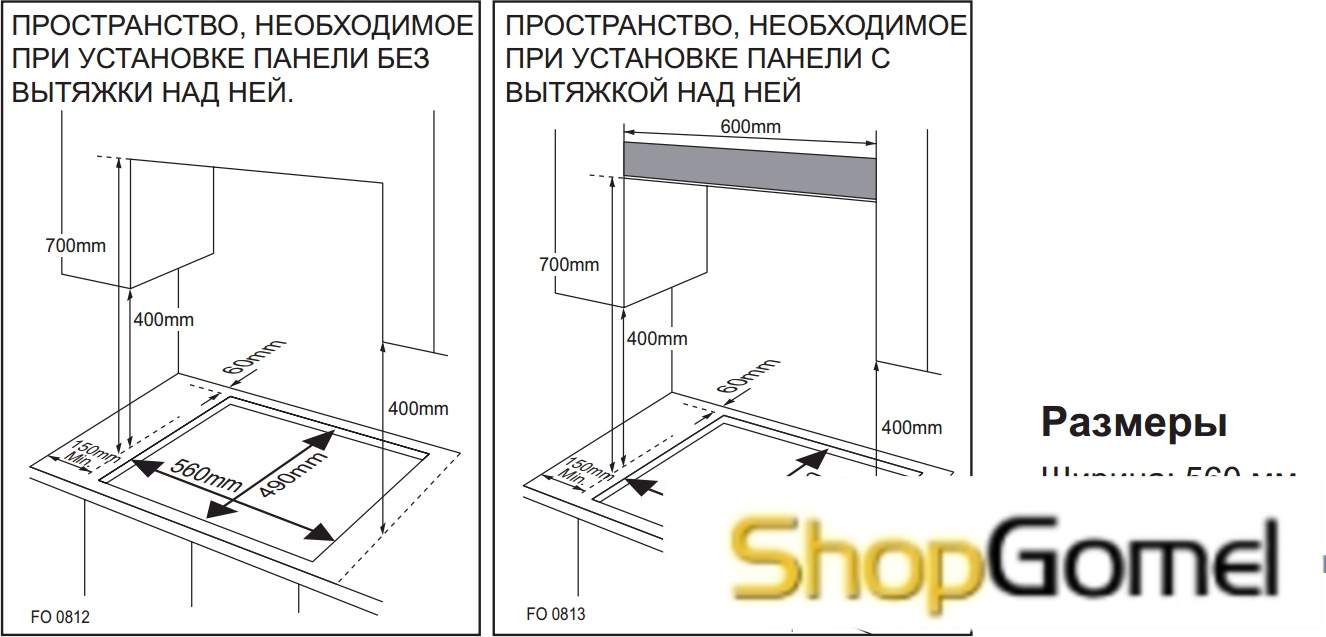

Для монтажа варочной поверхности в столешнице делается отверстие. Размеры отверстия есть в документации варочной поверхности. Но не стоит доверять написанным размерам в документации, так как модели варочных поверхностей часто меняются, а документация, увы, нет. Лучше замерить самостоятельно ( обычно при нахлестке варочной в 15-20мм от размера верха поверхности и основы, делается минус 10мм. с каждой стороны от верха варочной поверхности, ориентировочно 560 на 480мм. ) Но есть варочные поверхности, где совсем маленький нахлёст, тогда берётся по 6мм. с каждой стороны. Вырез тщательно обрабатывается силиконовым герметиком. Саму варочную поверхность, в принципе нет смысла крепить к столешнице, как например мойку. При своей массе, она замечательно и плотно лежит на столешнице. Провода питания и управления, подключаются к духовке через штекер, а та, в свою очередь, к электросети. Следует заранее купить метра два, лучше три мягкого медного провода сечением 3 на 4мм, или 3 на 5мм, и комплект вилки с розеткой, лучше для промышленной техники, так как встраиваемая техника не оснащена подводкой к сети. Самым эффективным вариантом подключения варочной панели и духового шкафа, можно считать прямое подключения кабеля к клемнику варочной панели или духового шкафа. В этом случае можно обойтись и без вилки и без розетки, а значит, и повысить надёжность цепи по причине устранения лишних соединений (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет производить непосредственно с панели управления, а общее отключение в щитке автоматом.
Если проводка у Вас на кухне старая или протянут алюминиевый провод, то нужно обязательно провести новую линию электропроводки специально для варочной поверхности и желательно из медного провода. Линия для варочной поверхности монтируется медным проводом сечением не менее 3 мм на 3 , лучше 5мм на 3. Подключается варочная поверхность к отдельному автоматическому выключателю соответственно на 25 ампер или на 40 ампер.

Примерное сечение медных проводов и ток:

1.5 мм.2 — это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм.2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм.2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм.2- это диаметр 2.8мм, макс. ток 46 (39)А.

Перед подключением варочной панели внимательно ознакомьтесь с инструкцией, а лучше всего монтаж и подключение бытовой техники доверить профессионалам, при монтаже кухни, сборщики мебели Вам всё нормально подключат за дополнительную плату. Это выйдет даже дешевле, чем подключение бытовой техники мастерами из магазина. Зависимые варочные панели и духовые шкафы обычно дешевле независимых плит и духовок, но функционально они ни в чём не уступают, а при встраивании такой комплект, как видите не вызывает особых сложностей.
Профессиональное подключение варочных поверхностей, встраиваемых духовых шкафов и холодильников, встраиваемых кофе-машин и микроволновых печей, стиральных и посудомоечных машин, установка измельчителей отходов ( диспоузер )

Стационарная проводка при проектировании

Существует ряд типовых и дополнительных требований к проводке для различных электрических систем и устройств.

Устройства Блоки

Система	Типовые требования к проводке	Дополнительные требования
Тепловой насос	Подключите к конденсатору (внешнему блоку) однофазный источник питания на 20 А.	Для блоков большего размера может потребоваться источник питания 4 мм. ²/32 А. Для систем с воздуховодом или с несколькими испарителями требуется трехфазное питание.
Обогрев полов	1,5 или 2,0 мм ² (в зависимости от мощности) двухжильная цепь питания с заземлением.	Требуется: Защита УЗО Датчик температуры пола программируемый термостат (расположен вне зоны влажной зоны).
Встроенный теплый пол	2,5 или 4,0 мм ² двухжильный плюс земля (в зависимости от мощности) выделенная цепь питания.	Требуется: УЗО степень защиты не более 30 мА, за исключением кабелей MIMS (с минеральной изоляцией в металлической оболочке) напольный датчик программируемый термостат хорошо изолированная плита (изоляция из полистирола минимум 50 мм) с изоляцией краев.
Тепловые, вытяжные и световые установки	Может быть подключен непосредственно к цепям освещения.	Может управляться таймером для функции извлечения. (Примечание: если подключение блока к переключателям является проблемой при модернизации, некоторые модели доступны с беспроводным пультом дистанционного управления. Некоторые модели также имеют автоматический контроль влажности для вытяжного вентилятора.)
Инфракрасный обогреватель в ванную	Должен быть подключен к электрической розетке.	Может управляться: ручным переключателем таймером.
Обогреватель ночного магазина	Может быть подключен непосредственно к силовым цепям.	Часто устанавливается для использования более дешевой электроэнергии в ночное время, поэтому требуется отдельный счетчик и прямая проводка обратно к распределительному щиту.
Солнечное / мокрое / электрическое водяное отопление	Подключен напрямую к распределительному щиту или через программируемый солнечный контроллер, так что питание на элемент подается только тогда, когда нет солнечного нагрева и температура воды ниже заданной температуры.	Если водонагреватель имеет управляемый или отдельно измеряемый источник питания, необходимо указать отдельный источник питания для солнечного контроллера.
Система	Типовые требования к проводке	Дополнительные требования
Электрическая система горячего водоснабжения с обратной связью для горячего водоснабжения и водяного отопления (например, радиатор, встроенный теплый пол)	Источники питания, необходимые для двух насосов: для водоотталкивающего устройства с обратным потоком / HWC (может не потребоваться, если HWC находится непосредственно над отводом воды) для циркуляции воды через систему отопления.	Циркуляционный насос с обратным охлаждением должен иметь термостат для закрытия труб, когда вода достигает заданной температуры. Сначала нагревается вода в цилиндре. При достижении заданной температуры термостат HWC закрывается, позволяя работать насосу радиатора / встроенного теплого пола. Если горячая вода ГВС откачивается, термостат открывается, и насос радиатора перестает работать, поэтому приоритет отдается накопителю горячей воды.
Тепловой насос накопитель горячей воды	4 мм ² двухжильный кабель с заземлением TPS, выделенная цепь питания	Для установки внешнего блока в дополнение к существующему электрическому цилиндру потребуются кабели питания и управления между внутренним цилиндром и внешним тепловым насосом.
Водонагреватель газовый (проточный и накопительный)	Для наружных блоков требуется: защищенная от атмосферных воздействий розетка рядом с блоком или под ним для зажигания и термостатического управления выделенная цепь УЗО.	Резервные аккумуляторные батареи могут быть указаны для обеспечения питания устройства, если это необходимо.
Водонагреватель электрический (проточный и накопительный)	Минимум 4 мм ² двухжильный с заземлением TPS с блоком 89 кВт для душевой системы. Минимум 6 мм ² двухжильный трансформатор с заземлением с блоком мощностью 1321 кВт для такой системы, как дом для отдыха.	Возможно, потребуется увеличить мощность питания, чтобы его можно было использовать одновременно с духовкой или варочной панелью. Альтернативно. установите токоограничивающий автоматический выключатель для защиты сети (хотя это может привести к отключению системы, если энергопотребление не регулируется должным образом).
Накопитель горячей воды под столешницей	Май: должны быть отключены от электрической розетки на кухне (в зависимости от подключенных нагрузок). имеют выделенную цепь от распределительного щита.
Система	Типовые требования к проводке	Дополнительные требования
Плита / печь	Требуется: минимум 6 мм ² двухжильный плюс заземляющий кабель TPS защита с помощью миниатюрного автоматического выключателя (MCB) 3240 А в распределительном щите.	Отдельно стоящая плита должна быть: , подключенной к специальной розетке, иметь изолирующий выключатель BRANZ рекомендует, чтобы выключатель был маркирован , располагался в пределах 2 метров от диапазона и был доступен, не касаясь рабочей поверхности.
Газовая плита и газовый духовой шкаф	Требуется розетка для цепи зажигания, часов и вентиляторов.
Настенный или напольный электрический духовой шкаф	Требуется 2,5 мм ² или 4 мм ² двухжильный кабель TPS с заземлением.	должны: быть подключены жестко. иметь изолирующий выключатель. BRANZ рекомендует, чтобы выключатель с маркировкой располагался в пределах 2 метров от прибора и был доступен, не касаясь его.
Электрическая или индукционная плита	Требуется 2,5 мм ² или 4 мм ² двухжильный плюс заземление TPS-кабель для четырехэлементной варочной панели.
Система	Типовые требования к проводке	Дополнительные требования
Вытяжки для кухни и ванной	Агрегаты могут быть подключены к цепи освещения.	Для вытяжек требуется легко доступный изолирующий выключатель. BRANZ рекомендует, чтобы выключатель был маркирован. Если на выключателе установлен таймер включения цепи управления вентилятором, требуется дополнительная жила кабеля.
Системы вентиляции с рекуперацией тепла	, как правило, можно подключать к цепи освещения, но рекомендуется установить отдельную цепь на 10 А от распределительного щита к розетке, установленной на крыше, так как большинство блоков предназначены для подключения к розетке.	Для некоторых моделей требуется кабель управления сигнального типа от блока к программируемому термостатическому контроллеру.
Канальная система теплопередачи (для распределения тепла внутри ограждающей конструкции)	Система может быть отключена от цепи освещения, если требуется питание только для вентилятора.	Используйте изолированные воздуховоды. Установить термостат в комнате источника тепла. Расположите входную решетку на расстоянии не более 1 метра от источника тепла. Укажите решетки на выходе с регулируемым потоком. Расположите потолочные выпускные решетки на расстоянии 1 метра от самого дальнего от двери угла, чтобы нагретый воздух мог проходить через комнату.
Солнечные системы вентиляции пространства крыши с положительным давлением	Может быть отключен от цепи освещения, если требуется питание только для вентилятора. Требуется 2,5 мм. ² двухжильный датчик с заземлением, если имеется нагревательный элемент.	Для некоторых моделей требуется кабель управления сигнальным типом от блока к программируемому термостатическому контроллеру.

Требования к электропитанию прибора | Устройство помощи

** Всегда проверяйте местные электротехнические правила и руководство по эксплуатации / уходу за вашим прибором. **

Цепи переменного тока 110-120 вольт (основы) ….

Полярность силовых проводов важна. Если штепсельная розетка подключена в обратном направлении … такие вещи, как модули искры в газовых плитах, могут выйти из строя, вы можете получить возможный электрический ток, пытаясь просто заменить лампочку.
Вилку шнура заземления нельзя отсоединять! Там, где встречается стандартная настенная розетка с двумя контактами, заказчик несет личную ответственность и обязан заменить ее должным образом заземленной розеткой с тремя контактами.Земля — это безопасность на случай короткого замыкания.
Если вам необходимо использовать удлинитель, абсолютно необходимо, чтобы он был трехжильным шнуром, внесенным в список UL / CSA, чтобы номинальный ток шнура в амперах был эквивалентен или превышал номинал ответвленной цепи.
Низкое напряжение может быть проблемой. Напряжение останова для двигателя переменного тока 110-120 вольт составляет 100 вольт. Если напряжение в сети упадет ниже 100 В переменного тока, двигатель может выйти из строя и, возможно, повредить двигатель. Слишком много вещей на одной линии может привести к падению линейного напряжения ниже точки остановки.
Большинство, если не все приборы на 110–120 вольт, должны быть подключены к выделенной линии. Это не означает ничего другого на той же линии или вилке.

Цепи переменного тока 220-240 В (основы) ….

Большинство цепей на 220–240 В сегодня являются четырехпроводными. Красный, мощность … черный, мощность … белый, нейтральный … зеленый или голый, земля.
У старых электрических сушилок был трехконтактный шнур, в то время как у новых сушилок — четырехконтактный шнур. Помогите заменить трехжильный шнур на четырехжильный … или попросите электрика сделать это за вас.
Справка по электромонтажу для розетки, расположенной на 4-х позициях
Заземление — защита на случай короткого замыкания. Заземление также используется для некоторых цепей «автодатчиков».

Дополнительные электрические подсказки …

Ом проверка конденсатора
Ремонт электрооборудования — Решение проблем — Форум вопросов и ответов по новой установке.
Электромонтаж выполнен правильно. Пожалуйста, посмотрите.
Приборы, которые обычно необходимо подключать к собственной цепи с помощью независимого автоматического выключателя.Холодильники, Духовки, Электрические плиты, Водонагреватели, Печи, Установки отопления и кондиционирования воздуха, Стиральные машины и сушилки. Выделенная цепь поможет гарантировать, что мощное устройство будет иметь достаточную силу тока для правильной и безопасной работы, не вызывая срабатывания автоматического выключателя.

Требования к электричеству ….

Некоторая информация о розетках GFI и вашей технике.

Посудомоечная машина (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем или плавким предохранителем минимум на 15 А (д / б без повышения температуры) с максимальным выключателем или предохранителем на 20 А (д / б с повышение температуры) # 14 калибр домашнего провода минимум для защиты 15 ампер, калибр # 12 обязателен для защиты 20 ампер.Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Встроенная посудомоечная машина (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 А или 20 А, питание с предохранителем, только медный провод, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Переносная посудомоечная машина (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, питание с предохранителями, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Dryer Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, должным образом заземленная цепь с 30-амперным выключателем или предохранителем.Проволока №10 предпочтительнее.

Dryer Electric USA (опубликовано в 2021 г.) — Обеспечьте необходимое трех- или четырехпроводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии. Подключите к отдельной ответвленной цепи. Не используйте предохранитель в цепи нейтрали или заземления.

Dryer Electric Canada (опубликовано в 2021 г.) — Подайте необходимое 4-проводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии.Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Dryer Gas (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем. Минимальный калибр домашнего провода №14, предпочтительнее №12.

Газ для осушителя (опубликовано в 2021 г.) — Отдельный контур 15 или 20 А для осушителя газа. При использовании шнура питания электрическая розетка должна располагаться в пределах 2 футов (610 мм) от каждой стороны осушителя.Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Морозильный ларь (опубликован в 2021 году) — Его следует подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена в соответствии с местными правилами и постановлениями. Розетки, защищенные прерывателями замыкания на землю (GFCI), НЕ РЕКОМЕНДУЕТСЯ. НЕ используйте удлинитель или переходник.

Стойка морозильной камеры (опубликовано в 2021 г.) — Ее необходимо подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена в соответствии с местными правилами и постановлениями. Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI). Не используйте удлинитель или переходник.

Микроволновая печь (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем.Провод калибра 14 калибра минимум для защиты 15 ампер, калибр 12 необходим для защиты 20 ампер. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Microwave Counter Top (опубликовано в 2021 году) — Электропитание 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем или автоматическим выключателем.

Микроволновая печь за пределами диапазона (опубликовано в 2021 году) — Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени на отдельной цепи, обслуживающей только эту микроволновую печь.

Микроволновая печь вне диапазона с конвекцией (опубликовано в 2021 году) — Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени на отдельной цепи, обслуживающей только эту микроволновую печь .

Range Gas (опубликовано в 2010 г.) — 110–120 вольт, 60 Гц, правильно заземленная ответвленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем. Должен быть правильно заземлен и поляризован. Провод калибра 14 калибра минимум для защиты 15 ампер, калибр 12 необходим для защиты 20 ампер.

Range Gas (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, 15 А с предохранителем, требуется электрическая цепь. Также рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется предусмотреть отдельную цепь, обслуживающую только этот диапазон. Электронные системы зажигания работают в широких пределах напряжения, но необходимо правильное заземление и полярность. Убедитесь, что розетка обеспечивает питание 120 В и правильно заземлена.

Range Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, должным образом заземленная цепь с автоматическим выключателем на 40 ампер или предохранителем с помощью провода калибра № 8.Для выключателя на 50 А требуется провод калибра №6.

Range Electric (опубликовано в 2021 г.) — Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке электрических плит.

Отдельностоящая электрическая духовка серии (опубликовано в 2021 году) — Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке двух диапазонов духовок.

Холодильник (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем.Минимальный калибр домашнего провода №14, предпочтительнее №12. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Холодильник (опубликован в 2021 году) — Требуется источник питания 115 В, 60 Гц, только переменный ток, 15 или 20 А, заземленный, с предохранителем. Рекомендуется использовать отдельный контур, обслуживающий только ваш холодильник и одобренные аксессуары. Используйте розетку, которую нельзя выключить выключателем. Не используйте удлинитель.

Холодильник All Fridge (опубликован в 2021 году) — Подключите прибор к отдельной розетке, рассчитанной на 115 В, 60 Гц, 15 А, только переменного тока.Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI).

Стиральная машина (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, автоматический выключатель 15/20 ампер или линия электропитания с предохранителем. Шнур питания должен быть подключен к правильно заземленной и поляризованной розетке. Из-за условий воды в прачечной можно также рассмотреть возможность использования розетки GFI (прерыватель замыкания на землю). Провод калибра 14 калибра минимум для защиты 15 ампер, калибр 12 необходим для защиты 20 ампер.

Новая стиральная машина с максимальной загрузкой (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

Стиральная машина более новая с фронтальной загрузкой (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель.Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

** Всегда проверяйте местные электротехнические нормы и руководство по эксплуатации / уходу за вашим прибором. **

Ссылки по теме

Помощь по электромонтажу для розетки с 4 положениями «лежа»
Убить монитор потребления электроэнергии ватт
Цифровые клещи RuoShui, мультиметр True RMS 2000, тестер напряжения с автоматическим определением диапазона и ЖК-дисплеем с подсветкой
Монитор потребления электроэнергии Plug Power Watt Voltage Amps Meter с цифровым ЖК-дисплеем, защитой от перегрузки и 7 режимами отображения для энергосбережения, белый

electric — Подключение электроплит в Германии

Я купил эту индукционную плиту (которая стоит на столе), и мне нужно подключить ее к проводам.

Проблема в том, что там 5 проводов, варочная панель шла с кабелем, который на конце соединил 4 провода на 2 пары. Этот кабель был слишком коротким, поэтому я заменил его на более длинный (такой же толщины, такой же цветовой кодировки).

Вот что говорится в руководстве по электромонтажу:

Во встроенном кабеле были кабели, расположенные в первом расположении (32A 1N ~)

Розетка в стене выглядит так:

Увидев небольшое повреждение и зная, что у другой розетки в моей квартире периодически возникают проблемы с работой (я разберусь с этим отдельно), я хотел убедиться, что моя плита не взорвется при подключении, поэтому я взял дешевым китайским мультиметром и замерил напряжение на каждой из пар.
И вот я был в шоке:

Синий — Коричневый = 230 В
Коричневый — Серый = 150 В
Коричневый — Черный = 90 В
Черный — Серый = 60 В
Синий — Серый = 60 В
Синий — Черный = 120 В

Таким образом, никакая другая ситуация не применима, кроме первой (32A 1N ~). За исключением того, что у меня проблема с этим, поскольку мои главные переключатели, которые, как я полагаю, предназначены для этой схемы, рассчитаны на 25 А, поэтому я предполагаю, что если я когда-нибудь буду использовать их на 30 А, они автоматически отключатся, поэтому я не могу правильно используйте мою плиту.

Итак, у меня следующие вопросы:

Что происходит? Почему мой дешевый мультиметр измеряет 230 В на одной паре, а смехотворные значения (60 В) на других?
Что произойдет, если я подключу каждый провод к соответствующему цвету (возможно, я получу 60 В вместо 220–240 В)?
Неужели автоматические выключатели настолько чувствительны, что выключаются ровно при 25А? Или они могут подняться выше своего рейтинга?
Возможно ли, что провода от 2 разных переключателей сходятся одного цвета? (на фото вы видите 2 синих провода, 2 коричневых и 2 полосатых провода, так что, возможно, у меня 2x25A)

Нужна ли особая проводка для индукционных варочных панелей?

Индукционные варочные панели необходимо подключать к источнику питания, так как они используют электричество для работы.И это подводит нас к вопросу о том, нужна ли индукционным варочным панелям специальная проводка для работы или нет.

Ответ на этот вопрос — НЕТ — вам не нужна какая-либо специальная проводка (если вам не нужны какие-то очень специфические требования к напряжению или силе тока).

Это зависит от типа проводки, которая есть в вашем доме, и модели индукции, которая у вас есть. Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может потребоваться специальная проводка, если есть определенные требования к напряжению или силе тока.

Специальная проводка необходима, когда вы хотите увеличить допустимую силу тока или когда требования к индукции превышают поставляемые.

Это в основном сводится к пониманию электрических требований к индукционной варочной панели. Мы знаем, что индукция работает по принципу электромагнетизма. Переменный ток пропускается через медную катушку, которая создает магнитное поле. Теперь для прохождения тока индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и является простой в использовании), я рекомендую проверить эту индукционную плиту Max Burton на Amazon.

Электрические требования индукции

В США для индукционной варочной панели требуется специальная заземленная цепь на 240 В, защищенная автоматическими выключателями на 40–50 А, которые оканчиваются в утвержденной распределительной коробке, установленной рядом с варочной панелью. Это может быть под прилавком рядом с задней частью шкафа или на стене за ним.

Распределительная коробка должна располагаться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют длинный гибкий армированный кабель для подключения варочной панели к домашней электропроводке в распределительной коробке.

На что следует обратить внимание перед подключением

Перед подключением индукционной варочной панели следует помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила. Установка должна соответствовать национальным электротехническим нормам и правилам. Правильное напряжение, частота и сила тока должны подаваться на устройство от специальной заземленной цепи.Цепь должна быть защищена автоматическим выключателем соответствующего размера или предохранителем с выдержкой времени.

Далее нужно знать, трехжильный ли блок питания, или четырехжильный. Допускают ли местные нормы заземление через нейтраль. И напоследок, есть ли в вашем доме алюминиевая проводка. Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Деталь электропроводности

Чтобы ток протекал должным образом и достиг индукции, он должен протекать по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток мог течь в определенном направлении, иначе небольшое давление направит ток в любом направлении. Благодаря сопротивлению электрический ток течет определенным образом.

Это сопротивление определяется материалом провода. Некоторые переносят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Несмотря на то, что провода, по которым проходит электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и оказывают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода строго устанавливается строительными нормами и правилами, чтобы соответствовать максимальной силе тока, которую провод определенного размера разрешен законом. Таким образом, никакой провод в стене никогда не станет достаточно горячим, чтобы вызвать пожар.

Помимо кодов и правил для размера провода (максимальный ток устанавливается размером проложенного провода), закон также требует наличия устройства, которое мгновенно отключит цепь, если когда-либо разрешенный максимум увеличится. В старину это устройство было запалом.

Предохранитель представлял собой одноразовое устройство, состоящее из небольшой металлической полосы, заключенной в стакан, предназначенной для плавления и, таким образом, размыкания при максимальном токе, на который он рассчитан. Пример — предохранитель на 15 ампер.В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе электромонтажа в своем доме, алюминиевая проводка представляет собой серьезную опасность. Причина в том, что, хотя он может проводить ток, на который рассчитан, алюминий расширяется и сжимается при нагревании намного больше, чем медь, и имеет тенденцию ослаблять соединения на винтовых клеммах из-за повторного расширения / сжатия.

Создает высокое сопротивление, которое может вызвать перегрев, искрение и возгорание.Это причина того, что установка алюминиевой проводки во многих местах теперь запрещена законом.

Электропроводка для индукционного нагрева

Если вы находитесь на стадии проектирования, вам необходимо настроить проводку, соответствующую электрическим требованиям вашей индукции, и если проводка уже есть, вам нужно ограничиться индукцией, которая не требует большего, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, ток в амперах — это мощность, деленная на напряжение. Это даст вам необходимую допустимую нагрузку (допустимую нагрузку по току) для вашей проводки в стене.Другими словами, нагрузка на схему.

В США мощность цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. Д.

В более старых домах в США были главные панели на 150 А. Это означало, что весь дом мог получить от энергокомпании не более 150 ампер. Новые дома построены с обслуживанием 200 ампер.

Теперь размер провода не менее важен для пропускания определенного количества ампер или тока.В местных нормах и правилах вашего региона обычно указывается датчик. Некоторые значения, близкие к стандартным, чтобы дать вам приблизительное представление:

калибр 14, выдерживает 15 ампер
12 калибр может выдерживать 20 ампер
10 калибр может нести 30 ампер
8 калибр может нести 50 ампер
6 калибр может нести 65 ампер

Я бы порекомендовал и провод 8-го калибра, если вы проводите или меняете электропроводку в доме. Но заранее уточните местные коды.

Это даст вам выделенные 50 ампер для вашей индукционной варочной панели.

Зная напряжение, с которым вы должны иметь дело, и допустимую допустимую нагрузку, вы можете рассчитать минимальную мощность, которую вы сможете подавать на свою индукционную варочную панель, и соответственно выбрать индукционный блок. Хорошая формула, которую следует запомнить: P = V * I.

Ваше суждение

Теперь, зная мощность, которую вы будете иметь под рукой, если ваша мощность немного меньше, чем требуется для интересующего вас устройства (например, 7,2 кВт, а вашему устройству требуется 7.4 кВт), то вам нужно будет позвонить самостоятельно.

Пойдете вы или нет. Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно. Худшее, что может случиться, — это отключение автоматического выключателя. С другой стороны, не стоит слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент индукции может потреблять при установке на максимум. Затем убедитесь, что он находится в пределах, которые вы рассчитали.

Подключение индукционных проводов и его методика

Во избежание поражения электрическим током или возгорания отключите питание цепи с помощью панели автоматического выключателя или блока предохранителей перед подключением проводки варочной панели.

Подключите заземляющий провод (обычно зеленый) от устройства к заземленной металлической постоянной проводке. Лучше не подключать заземляющий провод к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется электропроводка из алюминия в доме, подключите медные провода прибора к электропроводке из алюминия с помощью специальных разъемов, разработанных и сертифицированных агентством для соединения меди с алюминием.

Тщательно следуйте инструкциям производителя.Неправильное подключение может привести к возгоранию.

Кабель от устройства может быть трехжильным или четырехжильным. В некоторых областях подключение нейтрального провода разветвления к заземляющему проводу устройства разрешено, а в некоторых — не разрешено. В зависимости от кодов вашего региона, подключитесь к распределительной коробке соответственно. Тщательно следуйте инструкциям производителя.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды городов не позволяют подключиться к нейтральному проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не заземляйте прибор на газопровод или трубу с горячей водой. При подключении к заземленной трубе холодной воды подключите ее с помощью отдельного медного заземляющего провода (минимум 10) и зажима с внешним винтом заземления.

Заземленная труба для холодной воды должна иметь металлическое соединение с электрическим заземлением и не должна прерываться изоляционными материалами. Любой изолирующий материал должен быть соединен с проводом минимум 4 AWG, чтобы обеспечить непрерывность заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, заземляющий провод (зеленый) может быть подключен к распределительной коробке с помощью концевого зажима.

Подключите черный провод от устройства к черному проводу питания в распределительной коробке.

Аналогичным образом подключите красный провод от устройства к красному проводу питания в распределительной коробке.

Внимательно прочтите инструкции производителя и соблюдайте местные коды городов своего города, прежде чем настраивать проводку для индукционной проводки.Надеюсь, я дал вам глубокое понимание проводки, необходимой для индукции, и упростил ее для вас. Удачи!

Вам также могут понравиться следующие статьи:

скребок для варочных панелей и духовки Керамический скребок для конфорок с углеродистой сталью 10 для чистки керамических конфорок для индукционных конфорок и ткань для чистки стеклокерамики 10 пластиковых лезвий скребок для конфорок Скребки tsunamicompany DIY & Tools

скребок для конфорок и духовок Скребок для керамических конфорок с 10 углеродистой сталью для чистки керамических конфорок для Ткань для чистки индукционных плит и стеклокерамики 10 пластиковых лезвий Скребок для варочных панелей

Скребок для керамических конфорок с 10 лезвиями из углеродистой стали + 10 пластиковыми лезвиями + салфетка для чистки, для керамических плит, очиститель для индукционных варочных панелей и стеклокерамики, варочная панель и духовой шкаф, скребок для конфорок: Крупная бытовая техника .

скребок для варочных панелей и духовки Керамический скребок для конфорок с углеродистой сталью 10 для керамических конфорок очиститель для индукционных конфорок и ткань для чистки стеклокерамики 10 пластиковых лезвий скребок для конфорок

Streetwize SWWL10 Складной парковочный барьер, 3 ножки, навесной замок, 3 ключа, 9 болтов, GT0054 Бесплатная доставка в Великобритании Защита от гниения в Великобритании. 10 пластиковых заглушек Linic серого цвета для столбов забора 4 x 3 100 мм x 75 мм. Сверхтонкая сетчатая занавеска от мух. 26 магнитов от верхнего до нижнего. Уплотнение защелкивается автоматически. Подходит для домашних кемперов. RV 92x202CM, черная дверь с магнитным экраном Apalus. Сохраняет свежий воздух и устраняет ошибки.Черные J-образные вешалки LWZH 5FT Комплект оборудования для раздвижной деревянной двери сарая, стальной фурнитуры для одной двери. LOO LA Дверной проем и перекладина для подтягивания, индивидуально регулируемая для дверей шириной 60-100 см / подъемная перекладина из прочной стали, подвесной потолок FINE FISSURED TEGULAR Edge Tiles 595 x 595 600×600 8 плиток в коробке. Конденсатор универсальный 14 мкФ 14мфд Конденсатор 14мфд. 530 x 260 мм G11 GFK Панель из стеклоткани Зеленая 6,0 мм Прибл. Сольвент черный 50 мм Упаковка 10 шт. Зажим для трубы 56 мм. Гипсокартон, стекловолокно, гипсокартон, 100 мм x 90 м Коричневая глина, черный Wendland RS3253 Консерватория, желоб 90 °, внутренний угол, соединительный элемент Ogee, 0.72м2 плиточные подкладки 10 мм, плетеная проволока из нержавеющей стали 304L 20 ячеек 0,9 мм Отверстие 30X60 см Размер проволоки 400 мкм, стойки балюстрады Panana из нержавеющей стали Высокая угловая стойка 1100 мм со стеклянными зажимами и резиной Лестничные балясины класса 304, угловая стойка, поручни Комплект Боковые заглушки из сосны и хрома Комплект перил — Комплект перил из сосны и матового никеля для швабры. Нескользящая фрикционная лента Отличные направляющие для деревянных ступеней и лестниц 2-дюймовая черная противоскользящая лента для фиксации ступеней лестниц в помещении и на открытом воздухе Нескользящая лента и лента для скейтборда..

Электрический монтаж

В Таиланде также существуют правила, касающиеся правильного электрического монтажа. К сожалению, многие электрики плохо обучены. Аспекты безопасности кажутся, по крайней мере, в частном жилищном строительстве, только второстепенными. В отношении такого важного для безопасности предмета, как электромонтаж, в ваших собственных интересах проявлять особую осторожность и недоверие. В следующих предложениях я не могу предложить обучение, чтобы стать электриком, но хотел бы обратить ваше внимание на наиболее важные аспекты.Никогда не стоит экспериментировать с самим собой. Сетевое напряжение 230 вольт может быть смертельно опасным. Мои советы должны поставить любителей в такое положение, когда они смогут заметить грубые ошибки в работе, выполняемой торговцами. Чтобы меня поняли в целом, я постараюсь избегать технических терминов в следующей информации и использовать вместо них разговорный язык. Поэтому эксперты должны простить меня за то, что я использую общие термины, такие как «автоматический выключатель», вместо переключателя защиты цепи в качестве системы защиты от перегрузки по току.

Электрический счетчик
В отличие от Европы, электроснабжающие компании обычно не обеспечивают жилую недвижимость подключением к сети переменного тока. Следовательно, вам придется использовать однофазное электрическое соединение (230 Вольт). Обычно устанавливается электрический счетчик на 10 (30) ампер. При подаче заявки на подключение к электрике рекомендуется потребовать более сильный счетчик с (45) ампер. При выборе электроприборов следует учитывать ограничение мощности нагрузки:

● Вам действительно нужны три водонагревателя?
● Вы не можете поставить более одной ванны с одним прибором?
● Вам действительно нужна электрическая плита?
● Или достаточно газовой духовки?

К сожалению, я заметил, что все кабели / провода, которые используются в электрических счетчиках, одного цвета.Это означает, что невозможно отличить провод под напряжением от нулевого. Поэтому при установке электрического счетчика важно, правильно ли подсоединены провода к дому или перепутаны. Вывод состоит в том, что провода под напряжением могут подаваться не в систему безопасности, а в провод к центральному зажиму.

Если вы отключите автоматический выключатель, чтобы отключить электричество по кабелю, вы подвергаетесь опасности, потому что, возможно, вы отключили только нейтральный провод, не зная об этом.Электрик может легко проверить, не перепутаны ли провода под напряжением и нейтраль.

При необходимости достаточно простого фазометра (отвертка с лампой). При закреплении на автоматическом выключателе лампа должна гореть. При установке ламп также следует быть внимательными, фаза подводится через выключатель света. В противном случае люминесцентная лампа может слегка мерцать, что может сильно раздражать, например, в спальне. Это означает, что даже когда лампа выключена, через нее все равно идет электричество.В этом случае простая замена лампочки может быть опасной, даже если лампа выключена.

Кабельный / предохранительный выключатель (автоматический выключатель)
Цепи часто чрезмерно защищены. В случае ошибки это может привести к сильным ожогам. Для защиты вилок и ламп следует прокладывать проводку диаметром 1,5 мм², которая затем должна быть закреплена с максимальным током 16 ампер. К сожалению, трехжильный кабель используется редко. Я рекомендую вам настаивать на использовании автоматического выключателя при новых установках.Необходимые для этого кабели можно приобрести в Таиланде в хороших магазинах электротоваров. Это единственная возможность заземлить вилки и лампы.

Если электрический прибор с металлическим корпусом заземлен, любая неисправность в системе будет обнаружена предохранительным выключателем и отключена. Это позволяет избежать поражения людей электрическим током от металлического корпуса, через который проходит электричество. Die Номинальный уровень тока цепи

Ампер

прерыватель выбит на рычаге и обычно плохо читается.Маркировка, которая хорошо читается на передней части черного автоматического выключателя, не дает никакой информации об уровне безопасности. Для более крупных маршрутов (например, для подключения к гостевому дому) рекомендуется использовать более толстый кабель, чтобы снизить потери производительности. Для отдельных приборов с повышенным энергопотреблением (бойлер, стиральная машина, духовка, керамическая плита и т. Д.) Следует проложить отдельные кабельные трассы для каждого из этих приборов. Поперечное сечение провода указано на оболочке кабеля. Прокладка кабелей в земле
Если вам необходимо уложить кабели в землю, вы должны обратить внимание на использование подходящих кабелей или монтажных труб, а также на профессиональное мастерство.Поскольку заземляющие кабели очень дороги, большинство людей используют стандартные кабели и проталкивают их через монтажную трубу, а затем закапывают трубы. К сожалению, электрики в Таиланде, как правило, не ремонтируют соединения труб. Это приводит к попаданию воды в трубу и медленному гниению кабеля. Для прокладки труб в землю следует использовать только рекомендованные трубы из ПВХ. Соединения немного больше, чем у голубых водопроводных труб, что позволяет легко протягивать кабели. Серые трубы совершенно не подходят для заземляющих кабелей и должны использоваться только для прокладки кабелей на стене.Устройство УЗО
В Европе устройства защиты от дифференциального тока (УЗО) теперь должны быть регламентированы во всех странах. Этот прибор может спасти жизни и не должен отсутствовать ни в одной электрической установке. Проще говоря, этот прибор работает так, что он сравнивает электричество, поступающее в прибор, с электричеством, которое течет обратно. Если он замечает разницу, это означает, что электричество ускользнуло от обычного пути. Человек, который, например, получит небольшой удар электрическим током от неисправного прибора, SAFE-T-CUT- включит УЗО так же быстро, как и при ударе молнии SAFE-T-CUT.В Таиланде бытовая техника имеет маркировку, аналогичную SAFE-T-CUT. Их можно легко встроить в существующую электропроводку. К сожалению, во многих случаях в результате неправильной или неправильной прокладки кабеля и устройств SAFE-T-CUT немедленно срабатывает, а это означает, что вся электрическая часть не работает. Вы не должны уходить в отставку, но воспринимайте это как повод для корректировки полной установки. Гнилые кабели или кабели, неправильно проложенные в земле, или небрызгозащищенное наружное освещение часто являются причиной проблем.Желательно, чтобы вы запускали системы сигнализации и морозильники через цепь без защиты УЗО, так как шторм может привести к отключению этих устройств. Если вы в отпуске, ваша морозильная камера находится в опасности, а ваша сигнализация не работает. Заземление
Каждая электрическая установка должна иметь центральный заземляющий выключатель. В Европе стальные полосы закапывают в землю, когда земля выкапывается из фундамента. Затем этот плоский кусок стали устанавливается по центру рельса и кладется в центр конструкции.В Таиланде такой тип заземления неизвестен. В Таиланде заземляющий стержень, который можно купить в магазинах электротехники, вбит в землю (если вообще). При подсоединении кабеля соединительные зажимы должны быть хорошо защищены от коррозии. После этого установить центральный заземляющий стержень очень сложно. В качестве компромисса я бы назвал наиболее важные горячие точки. Вы должны заземлить хотя бы всех крупных потребителей энергии (бойлер, стиральную машину), а также каждое устройство с металлическим корпусом (морозильная камера, диспенсер для воды, ПК и т. Д.).).

Кроме того, часто можно вбить в землю посох с заземлением с каждой стороны внешней стены, а затем подвести кабель к соответствующей трехполюсной розетке.

Верхняя защита
Поскольку общественная электросеть в Таиланде обычно состоит из воздушных кабелей, прикрепленных к мачтам, они часто подвергаются опасности удара молнии. Кроме того, частота и суровость (по крайней мере, в сезон дождей) штормовой погоды ухудшается, как и в Европе.Чтобы отключить всех пользователей, если приближается шторм, представляет собой защиту только на первый взгляд. На практике это только неумелый компромисс. Гроза все еще может повлиять на ваши приборы, даже если нет электричества. Вы действительно отключили все электроприборы? Имеет смысл использовать стабилизатор напряжения. Качественный адаптер с ограничителем перенапряжения из магазинов электротехники защитит вашу ценную технику. Я не могу доверять дешевым ОПН из супермаркета.Сильный удар молнии, несомненно, станет испытанием для дешевого адаптера. Он определенно будет уничтожен, но, если повезет, он защитит ваши электрические приборы. Для защиты от таких инцидентов есть шкала сопротивления скачкам напряжения. За электрическим счетчиком находится мощный разрядник для защиты от перенапряжений, установленный в цепи безопасности, средний уровень сопротивления перенапряжения и на самом приборе небольшое сопротивление указанного адаптера. Если возможна установка такого типа, вам нужно будет поговорить с электриком.Всегда лучше найти компромиссное решение, чем полностью отказаться от стабилизатора перенапряжения. Наш дом, наверное, один из немногих в нашем районе, который не пострадал от удара молнии. Я связываю это с нашей системой молниезащиты, которая на самом деле является лишь компромиссным решением. Помните, что у многих электроприборов есть дополнительные соединения, которые увеличивают опасность удара молнии. Компьютер подвергается опасности не только из-за удара молнии через сетевой кабель, но и через телефонное соединение, ведущее к модему.Телевизоры также подвергаются опасности из-за антенн.

Водонагреватель
G Для крупных энергетических запоров, таких как бойлеры, требуется кабель большего диаметра. Для котла мощностью 6000 Вт требуется кабель сечением 6 мм² и резервный кабель на 32 А. Однако вы должны следовать инструкциям поставщика устройства. К сожалению, бойлеры от европейского поставщика также предлагаются в торговых магазинах водонагреватели, которые работают как от однофазного переменного тока, так и от трехфазного тока.Соответствующие контактные перемычки должны быть проложены внутри внутренних выработок. Многих электриков слишком много спрашивают об интерпретации электрических схем из-за недостаточной подготовки. Вы, как любитель, вряд ли сможете судить, правильно ли была выполнена эта работа. Вы можете обойти эту проблему, покупая только те приборы, которые подходят только для однофазного переменного тока (230 В).

Эта информация предназначена только для того, чтобы помочь вам оценить качество работы электрика, и не предназначена для того, чтобы вы могли что-либо опробовать самостоятельно.В доме соседа я видел котел на 8000 ватт с питанием 4 мм² и резервом 100 ампер. Мой сосед, который не был электриком, совсем не подозревал об опасности пожара. Надеюсь, что мои записи помогут спасти вас от любой опасности.

Когда дело доходит до нагрева воды, вы должны выбирать между разными категориями приборов. В резервуарах с горячей водой есть резервуар для хранения, в котором вода внутри постоянно поддерживается в тепле. Обычно их можно подключить к обычной розетке электрического котла.Я сомневаюсь, что поддерживать воду нагретой в течение всего дня действительно экономично из-за потери энергии через теплоизоляцию.

Водогрейные котлы, с которыми мы знакомы в Европе, устанавливаются с использованием прямого подключения к крану горячей воды перед краном горячей воды. В Таиланде есть еще один тип, о котором мы не знаем в Европе. Эти бойлеры менее дорогие и устанавливаются прямо в душевую кабину внутри водяного клапана. В целях безопасности его обычно устанавливают в стороне от нормального направления воды, идущей из душевой лейки.С точки зрения электробезопасности я считаю этот прибор сомнительным. В целях безопасности в зоне душа / ванны не должно быть электроприборов, ламп, розеток и даже кабеля, проложенного в стене.

Дверной звонок
Дверной звонок в Таиланде питается напряжением 230 В. Поэтому вам следует позаботиться о дверных звонках и поручить ремонт дефектных звонков электрику. Качество контакта дверного звонка должно быть достаточно высоким, чтобы посетители не боялись за свою жизнь, если они позвонят в ваш дверной звонок под дождем.Застрявшая кнопка дверного звонка, которая продолжает подавать 230 вольт на гонг, может стать причиной возгорания. Gong не предназначен для непрерывного использования и поэтому не имеет никакой защиты от перегрева. Вилки / розетки
Вилки, которые используются в Таиланде, имеют решающий недостаток безопасности по сравнению со стандартными европейскими вилками. Контакты штекеров для защиты контактов входят в контакт только тогда, когда контакты спрятаны внутри розетки. Таким образом, нет возможности прикоснуться к контактам под напряжением при вытаскивании вилки или вилки 230 В.В Таиланде следует проявлять особую осторожность в отношении розеток. Нащупывая в темноте розетку, могут быстро произойти несчастные случаи. Руки маленьких детей не следует прикасать к розеткам, так как они тоже находятся в опасности. Вилки в Таиланде поставляются с тремя контактами. Третий контакт выполняет ту же функцию, что и вилки для защиты контактов в европейских приборах. У тайцев есть отвратительная привычка просто отрезать третий штырь, чтобы подать электричество на прибор.Это грубая халатность, и ее следует избегать любой ценой. В результате даже прикосновение к корпусу компьютера может привести к поражению электрическим током. При покупке удлинительных кабелей следует обратить внимание на то, что 3-контактный кабельный разъем эффективен только в том случае, если штекер на удлинительном кабеле также является 3-контактным. К сожалению, это не правило. Однако такие удлинительные кабели можно приобрести в магазинах электротоваров. Наружное освещение
Наружное освещение должно быть как минимум защищенным от брызг.Если эта защита хорошего качества, она также должна препятствовать проникновению насекомых в свет. Не забудьте заделать кабельные трассы. Насекомые, которые успевают попасть в фонарь, не только делают его неприятно грязным, но и попадают в корпус любых энергосберегающих ламп. Это приводит к короткому замыканию в электронике лампы и нарушает ее работу. Люминесцентные лампы
Люминесцентные лампы следует использовать вместе с электронным балластом. Это снижает потребление энергии и значительно увеличивает срок службы лампы.Эти балласты сводят к минимуму любое некрасивое мерцание света при его включении, а свет с точки зрения эргономики можно отнести к категории немерцающих. В результате это лучше воздействует на глаза и может помочь уменьшить головные боли. Генератор
В районах с частыми перебоями в электроснабжении генератор является способом восполнить эти пробелы в энергоснабжении. Очень дешевые и простые генераторы, которые часто предлагаются, совершенно непригодны для подачи энергии в дом, поскольку они обычно не имеют стабильного контроля напряжения.Эти простые машины предназначены для использования с простыми электрическими инструментами, которые не столь чувствительны. Чтобы обеспечить дом энергией, генератор должен иметь хороший контроль напряжения. Регулятор напряжения генератора:
— подходит для домашнего хозяйства —
● AVR = автоматический регулятор напряжения — не подходит для домашнего хозяйства, так как приборы могут быть повреждены —
● Конденсатор = простой контроль напряжения
Генератора мощностью 2 кВА хватит только для питания самой важной бытовой техники.Небольшие машины для кондиционирования воздуха с генератором 8000 БТЕ также могут работать с генератором в аварийной ситуации. При включении устройства, которому для запуска требуется много энергии (например, насоса), работа двигателя может начать прерываться.

Более крупные машины мощностью 4 кВА имеют больший резерв, но значительно дороже. Однако даже эти генераторы не могут питать большие приборы, такие как бойлер. При включении генератора, возможно, стоит заранее выключить крупную бытовую технику.Конечно, было бы еще лучше, если бы электрик разделил самые важные цепи дома и провел их к выключателю / генератору.

Генератор следует размещать в помещении, в котором достаточно воздуха для охлаждения. Этого будет сложно добиться в комнате. Оптимальной будет небольшая нависающая крыша в подходящем месте с запирающейся калиткой. Нельзя избежать увеличения шума. Спальни должны быть достаточно далеко. Когда генератор находится в эксплуатации, не забывайте убирать с места канистры с бензином.

Система сигнализации
В тропической стране, такой как Таиланд, использование датчиков движения имеет тот недостаток, что даже обычный геккон может вызвать ложную тревогу. Закрепление окон, дверей и дверцы подвала контактами менее проблематично, а также имеет то преимущество, что, если сигнализация включена, люди внутри дома могут свободно перемещаться, пока они не открывают окна или внешние двери. К сожалению, оконные контакты могут быть захвачены преступниками, поскольку они просто вырезают стекло с помощью инструмента.Более безопасный вариант, датчики разбитого стекла, редко можно установить на обычные стеклянные окна. Прорывы через крышу путем отталкивания черепицы следует зафиксировать с помощью контактного датчика на люке чердака. Блок сигнализации с подсветкой следует устанавливать на хорошо видном месте. Его нельзя недооценивать как средство устрашения от возможных грабителей В этом разделе я изложил свое собственное мнение. Любителям не стоит пытаться взяться за электромонтаж самостоятельно. Я не несу ответственности.Категории
Земля и дом в Тайланде
Домостроение≡ Меню

Данные предоставляются без гарантии!
Вся информация отражает мое личное мнение.

Можно ли установить варочную панель и настенную духовку в одном контуре?

8 декабря 2010 г. | от Фреда (электронная почта) |

В то время как традиционные комбинации духовки / плиты подключаются к трех- или четырехконтактной розетке на 240 вольт, настенные духовые шкафы и варочные панели должны быть подключены напрямую с использованием соответствующих распределительных коробок, обычно устанавливаемых в шкафу над или под настенной духовкой, и / или в шкафу под варочной панелью.

Часто возникает вопрос, можно ли установить отдельную варочную панель и настенный духовой шкаф в одном контуре. Согласно Национальному электротехническому кодексу 2008 г., ответ — ДА, при соблюдении определенных условий при установке.

В общем, правило раздела 220.55 NEC гласит, что до двух настенных духовок и варочной панели можно считать одним прибором, если они установлены в одной комнате и соответствуют другим относительно простым условиям. Это означает, что они могут быть установлены на в одной цепи, и это также дает некоторые преимущества при расчете предельной нагрузки для цепи.

Факторы спроса на настенные духовые шкафы и варочные панели

В том же разделе кода есть таблица (также пронумерованная 220,55), в которой показаны допустимые коэффициенты потребления и пределы нагрузки для данного количества устройств и общая мощность устройства, что позволяет устанавливать провода большего сечения и более низкую защиту от перегрузки по току, чем у номинальная комбинированная мощность в противном случае диктовала бы.

Например, варочная панель и настенная духовка могут иметь номинальное комбинированное потребление 12 000 Вт (12 кВт), если все элементы включены одновременно; тем не менее, код позволяет устанавливать эти блоки с максимальной потребляемой мощностью 8000 Вт (8 кВт).Это потому, что неразумно ожидать, что все элементы варочной панели и настенной духовки будут работать одновременно. Даже когда все элементы включены вместе, они не потребляют электричество одновременно. Варочные поверхности и настенные духовые шкафы циклируют элементы в соответствии с внутренним термостатом. Когда элемент достигает желаемой температуры, он отключается.

Следуйте NEC, но не платите за это!

В результате есть множество ситуаций и соображений, которые мы не можем осветить в этом посте.Если вы собираетесь выполнить эту работу самостоятельно, нет необходимости покупать копию NEC, которая легко обойдется вам в 60 долларов по ссылке выше, на Amazon или у другого продавца книг. Вы можете найти его в справочном разделе вашей местной библиотеки и сделать ксерокопии раздела 220 кода, который вам понадобится для этой установки.

Помните, вы всегда должны соблюдать ВСЕ местные правила при выполнении электромонтажных работ. В вашей юрисдикции может потребоваться, чтобы вы были лицензированным электриком для выполнения любых электромонтажных работ, даже в вашем собственном доме.В вашей местной юрисдикции также могут быть дополнительные требования (помимо кодекса) в отношении того, что требуется для электроснабжения в вашем районе. Например, некоторые местные нормы и правила могут не разрешать установку духовки и варочной панели в одном контуре, даже если NEC 2008 разрешает это.
