Сечение Кабеля по Мощности Таблица Постоянного Тока 12 Вольт. Основные понятия

24.03.2022 Анжела Курпатова 0 Комментариев видео описание, основные понятия, плотность тока, похожие записи, сечение провода

Рассчитайте ток по формуле I=P/(U*cosф), где P — мощность, U — напряжение, cosф — коэффициент. В бытовых электросетях данный коэффициент равняется 1, поэтому формула упрощается до I=P/U. В промышленности cosф представляет собой соотношение активной и полной мощностей (активная и реактивная).

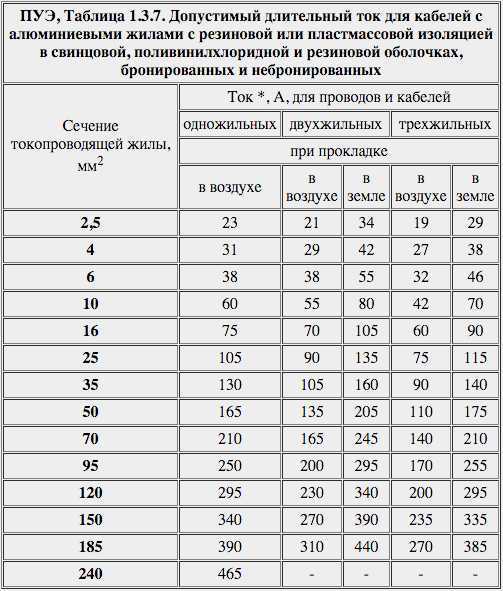

В таблице ПУЭ найдите подходящий кабель по сечению в зависимости от тока.
Подсчитайте сопротивление проводника, используя формулу: R=ρ*l/S, где ρ — удельное сопротивление материала, из которого изготовлены жилы, l — длина кабеля, S — площадь поперечного сечения. Помните, что электрический ток движется в обе стороны, поэтому суммарное сопротивление равняется удвоенному значению, полученному из формулы выше.
Для падения напряжения воспользуйтесь формулой ΔU=I*R
Чтобы получить падение напряжения в процентах, разделите ΔU/U.

Правильный расчет сечения кабеля по току 12 вольт и длине

блок питания и другие элементы электросхемы, при необходимости диммер, усилители, контроллер;.

Длительно допустимый ток кабеля — важная эксплуатационная характеристика, которую нужно учитывать при расчете сечения проводника. Если будет получено некорректное значение, то в процессе применения электрической сети провод будет постоянно перегреваться.

Возможно кратковременное повышение температуры в результате короткого замыкания, однако неправильное сечение грозит повышением длительно допустимой температуры. Впоследствии это приведет к повреждению изоляции и возгоранию.

ПУЭ-7 «Правила устройства электроустановок»
СП 76.13330.2016 «Электротехнические устройства»
ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 «Электроустановки низковольтные. Выбор и монтаж электрооборудования»

ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В»
ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок»
ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
ГОСТ 433-73 «Кабели силовые с резиновой изоляцией»

Длительно допустимый ток кабеля – расчет сечения по току, мощности и длине

Плотностью тока называют объем тока, который проходит через проводник заданного сечения за определенный отрезок времени.

Как рассчитать сечение кабеля по мощности: формула

В правилах устройства электроустановок 7-го издания нет таблиц сечения кабеля по мощности, имеются только данные по силе тока. Поэтому рассчитывая сечения по таблицам нагрузки в интернете, вы рискуете получить неверные результат.

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается.

1️⃣ Первый шаг. Расчет проводится абсолютно аналогичным образом, то есть сначала рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

3️⃣ Третий шаг. На последнем этапе используются те же таблицы, согласно ПУЭ (Правила устройства электроустановок), которые расположены выше.

Онлайн калькулятор: расчет сечения кабеля по мощности ТАБЛИЦА

Считаем:

20 х 0,8 = 16 (кВт)

Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Если у вас возникли сложности, обращайтесь ко мне, и я помогу разобраться 🦉

Задать вопрос эксперту

Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности. При покупке кабеля вы можете увидеть различные обозначения. А если у Вас остались вопросы, задайте их мне!

Информация

Конечно, многое будет зависеть и от самого трансформатора, а, точнее сказать, от его мощности.

Как рассчитать сечение кабеля по току

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Если у вас возникли сложности, обращайтесь ко мне, и я помогу разобраться 🦉

Задать вопрос эксперту

Как рассчитать сечение кабеля по току Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. А если у Вас остались вопросы, задайте их мне!

Содержание:

0.1 Правильный расчет сечения кабеля по току 12 вольт и длине

1 Как правильно рассчитать сечение и исключить перегрев кабеля
- 1.1 Длительно допустимый ток кабеля – расчет сечения по току, мощности и длине
- 1.2 Как рассчитать сечение кабеля по мощности: формула
- 1.3 Онлайн калькулятор: расчет сечения кабеля по мощности ТАБЛИЦА
- 1.4 Считаем: 20 х 0,8 = 16 (кВт)
- 1.5 Информация
- 1.6 Как рассчитать сечение кабеля по току

Потери в проводах, подбор сечения кабеля.

Падение напряжения.

Сопротивление проводов

Любой провод, как известно обладает электрическим сопротивлением. У медных проводов сопротивление меньше, чем у алюминиевых, но все равно оно есть. Оно будет зависеть от длины и толщины провода, а также от материала провода. Рассчитать сопротивление можно по следующей формуле:

Рисунок 2 — Формула рассчета сопротивления.

Где р – это удельное сопротивление материала, из которого изготовлен провод. Для меди это 0,178 Ом*мм2/м, l – длина провода, а S – его площадь сечения.

Мощность, рассеиваемая в проводах. Нагрев проводов

Так как абсолютно любой провод имеет сопротивление, то в любой цепи, он тоже будетвыступать в качестве нагрузки. А значит, будет рассеивать и определенную мощность, которая будет зависеть от сопротивления провода и величины протекающего через него тока. В данном случае, рассеиваемую мощность можно рассчитать так:

Рисунок 3 — Формула рассчета рассеиваемой мощности.

Куда же девается эта мощность, раз она не доходит до потребителя? Она превращается в тепло, то есть наши провода нагреваются. Если нагрев слишком сильный, то это может даже привести к расплавлению изоляции, короткому замыканию и пожару.

Подбор сечения кабеля


Сечение кабеля мм2	0,5	0,75	1,0	1,5	2,0	2,5	4,0	6,0	10,0	16,0	25,0	35,0

Таблица 1 — Сечение кабеля.

Чтобы этого не произошло, нужно правильно подобрать сечение кабеля. Кабели выпускаются нескольких стандартных сечений, а для подбора медного провода можно пользоваться простым соотношением:

на каждые 10А протекающего тока должно приходиться не менее 1 мм2 сечения провода.

Таким образом, при токе 18А, нужно использовать кабель 2мм2, а при 0,6А – 0,75мм2.

На рынке вы можете найти огромное разнообразие проводов, шнуров и кабелей, различающихся материалом, толщиной, количеством и расположением жил, материалом, толщиной и количеством слоев изоляции. Здесь надо смотреть в первую очередь на материал кабеля, лучше использовать медный. Второй по значимости параметр – это условия производства. Если кабель изготовлен по ГОСТ (государственный стандарт), то его сечение будет соответствовать заявленному. Если же он произведен согласно ТУ (технические условия), то его сечение может быть аж в полтора раза меньше. Если по такому проводу пустить ток, на который вы его рассчитали, то он может перегреться со всеми вытекающими последствиями. Поэтому, всегда лучше выбрать ГОСТированный кабель.

Потери в проводах

Теперь мы понимаем, что любые соединительные провода от источника до потребителя – это тоже своего рода потребители, подключенные последовательно, а значит, напряжение будет распределяться между потребителем и проводами.

То есть, если напряжение источника питания – 12В, то на проводах мы можем потерять несколько вольт, и чем длиннее провода и больше ток, тем меньше достанется нашему потребителю (например светодиодной ленте). Простейший способ рассчитать эти потери – по закону Ома. Нам известен ток, который потребляет нагрузка (либо мы можем его посчитать, исходя из ее мощности и напряжения), и нам известно сопротивление провода (которое мы можем посчитать по формуле выше). Отсюда легко находим напряжение, которое «скушают» провода. Только не забывайте при расчете, что учитывать нужно длину обоих проводов между источником и потребителем.

Для снижения потерь важно запомнить:

Чем тоньше и длиннее провода, тем больше в них потери. По возможности, провода нужно делать толстыми и короткими.

С увеличением тока, квадратично растут потери. А так как при одинаковой мощности, чем выше напряжение, тем меньше ток (см урок 1а), то для уменьшения потерь можно использовать систему, рассчитанную на большее напряжение (например вместо 12В использовать 24).
Этим активно пользуются энергетики, передавая электричество от электростанций на большие расстояния с помощью высоковольтных линий, а уже на месте понижая их до привычных 220В.

Вопросы для самопроверки:

Подберите сечение провода для подключения прибора на 24В, мощностью 300Вт.
У вас есть медный провод длиной 10 метров и сечением 1мм2, по которому течет ток 8А. Какое напряжение окажется на конце провода, если его начало подключено кблоку питания на 12 Вольт? Какая мощность выделится на этом проводе?

10.26.2022

Наша компания участвует в выставке Art Dom 2022

Новости

06.03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06. 03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06.03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04.29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04.28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

Спасибо,
ваша заявка принята!

Подписаться на рассылку

Ваш e-mail*

Согласен на обработку персональных данных

Спасибо,
за подписку!

12-вольтовый калибр проводов в сравнении с амперами

Проводники в электрических системах не должны иметь размеры, при которых падение напряжения превышает 3% .

Для системы 12 В максимальное падение напряжения должно быть меньше ( 12 В) x 3% = 0,36 В .

Размеры проводников (AWG) относительно максимального тока через медный электрический провод 12 В и длина кабеля указаны ниже:

Американский калибр проводов (#AWG)
Length (feet)	Maximum Current (amps)
Length (feet)	5	10	15	20	25	30	40	50	60	70
15	16	12	10	10	8	8	6	6	4	4
20	14	12	10	8	8	6	6	4	4	4
25	14	10	8	8	6	6	4	4	2	2
30	12	10	8	6	6	4	4	2	2	2
40	12	8	6	6	4	4	2	2	1	1/ 0
50	10	8	6	4	4	2	2	1	1/0	1/0
60	10	6	6	4	2	2	1	1/0	2/0	2/0
70	10	6	4	2	2	2	1/0	2/0	2/0	3/0
80	8	6	4	2	2	1	1/0	2/0	3/0	3/0
90	8	4	4	2	1	1/0	2/0	3/0	3/0	4/0

Внимание! Использование неподходящего размера может привести к пожару. Всегда закрепляйте электрические провода предохранителями.

1 фут (фут) = 0,3048 м

Процедура расчета калибра проволоки

расчет общей длины провода от источника до устройства и обратно
определение силы тока в проводе
определение правильного сечения провода на пересечении ампер и футов

Примечание! Размер провода основан на падении напряжения 3% (0,36 В) в цепи 12 В . Всегда используйте провода большего размера, если падение напряжения критично.

печать Диаграмма длины кабеля 12 В

Пример —

Кабель 12 В , максимальная длина и сила тока

Максимальный ток в кабеле 12 В № 6 (13,3 мм ² ) длиной 15 м составляет примерно 15 ампер в соответствии с диаграммой выше.

Максимальный ток в кабеле калибра #10 (5,26 мм ² ) длиной 15 м составляет примерно 5 ампер .

Калькулятор размера провода 12 В

Создано Артуро Баррантесом

Отзыв Войцеха Сас, доктора философии

Последнее обновление: 11 октября 2022 г.

Содержание:

Как рассчитать сечение провода на 12 вольт?
Как пользоваться этим калькулятором сечения провода на 12 В?
Другие полезные инструменты, такие как калькулятор размера провода на 12 В
Часто задаваемые вопросы

Калькулятор размера провода на 12 В поможет вам определить подходящий электрический провод для вашей следующей установки дома. Вы хотите установить новую камеру, может быть, новый датчик движения? Пожалуйста, продолжайте читать, чтобы определить размер кабелей.

Как рассчитать сечение провода на 12 вольт?

Воспользуемся концепцией удельного сопротивления и объединим ее с законом Ома для одиночного проводника:

A=2×IϱLV×%drop,\quad A = \frac{2\times I \varrho L}{V \times \%\text{drop}},A=V×%drop2×IϱL,

где:

%drop\%\text{drop}%drop — Допустимое падение напряжения, в %.
VVV — Напряжение источника, измеряется в вольтах.
III — Максимальный ток, протекающий по проводу, измеряется в амперах;
ϱ\varrhoϱ — удельное сопротивление материала проводника, измеряемое в ом-метрах;
LLL — длина провода, измеренная в метрах; и
AAA — Площадь поперечного сечения провода измеряется в квадратных метрах.

Мы добавляем коэффициент 2, потому что у нас есть односторонний путь от источника к оборудованию и еще один путь от оборудования к источнику.

Как пользоваться этим калькулятором сечения провода 12 В?

Вам необходимо убедиться, что ваше оборудование выдерживает 12 вольт. Затем выполните следующие действия:

12 В переменного/постоянного тока уже установлено. Теперь нам нужно определить допустимое падение напряжения.
Укажите длину вашей электрической системы в одну сторону.
Определите, какой ток (ампер) требуется вашему оборудованию.
Наконец, укажите максимальную рабочую температуру.

Наш калькулятор размера провода 12 В покажет площадь поперечного сечения, диаметр кабеля и размер AWG.

Другие полезные инструменты, такие как калькулятор размера провода на 12 В

Поскольку вы уже знаете, как определить размер провода на 12 вольт, вы можете взглянуть на другие калькуляторы:

Калькулятор размера провода;
Размер провода постоянного тока;
размер провода 100 ампер;
ампер к размеру провода;
размер провода 220 вольт; и
Размер провода 24 вольта.

Часто задаваемые вопросы

Какой размер провода рекомендуется для 12-вольтовых приборов?

Вы должны определить силу тока, необходимую вашему оборудованию, так как это напрямую влияет на расчет сечения 12-вольтового провода. Однако, если мы:

Добавьте пять ампер к 12-вольтовому проводу OmniCalculator.
Укажите допустимое падение напряжения (максимум 5 % для устройств постоянного тока).
Наконец, добавьте одностороннюю длину нашей системы (здесь мы предполагаем 7 м) и максимальную рабочую температуру; затем мы получаем провод 13 AWG.

Можно ли использовать провод 16 AWG для 12-вольтовых приложений?

Это будет зависеть от максимального тока в проводнике. Размер провода OmniCalculator 12 вольт может помочь вам:

Добавьте максимальную площадь провода, соответствующую 16 AWG: 1,308 мм².
Установите максимальную рабочую температуру. По умолчанию 50°C.
Определите расстояние в одну сторону (5 метров) и максимально допустимое падение напряжения (3%). В результате максимальный ток составляет 2,5 ампера.

Сколько ампер может выдержать провод 14 AWG в 12-вольтовой системе?

3,97 ампера в соответствии с 12-вольтовым инструментом измерения размера провода OmniCalculator. Для получения такого результата нам нужно:

Добавьте сечение провода, соответствующее 14 AWG: 2,08 мм².
