Чтобы понять, какой провод выбрать для конкретных целей, необходимо узнать множество нюансов. В первую очередь, стоит выяснить, а провод ли нужен? Еще со времен СССР существует разница, в том числе и в цене, касающаяся провода и кабеля, о существовании которой многие даже не догадываются. Однако четкой классификации на этот счет все-таки нет. На разных ресурсах, во всевозможных справочниках можно отыскать информацию по конкретным маркам, но не об изделии в целом. Решая вопрос, как и какой кабель правильно выбрать, стоит смотреть на параметры и технические характеристики.
Особенности выбора
Чтобы выбрать наиболее подходящий тип товара, необходимо отталкиваться от критериев:
- сфера применения;
- марка кабеля;
- сечение;
- материал изделия;
- гибкость шнура.
В интернет-магазине вы сможете выбрать наиболее оптимальный вариант продукции по самым разумным ценам.
Если вы сомневаетесь, какой именно кабель нужен, то наши специалисты смогут помочь сделать правильный выбор, учитывая назначение, условия применения, бюджет.
Расчет сечения
Существует большое множество различных справочных таблиц, что указывают, какое сечение жилы необходимо для конкретной нагрузки на электросеть, но большинство электриков используют простую формулу расчета: сечение медного шнура в 1 кв. мм. способно пропустить сквозь себя 10 Ампер или 2,2 киловатт (мощность равная 10А х 220В). Таким образом, можно посчитать, что нагрузка, допустим, в 8 кВт – это 36А. То есть для аналогичного объема тока достаточно изделия с размером в 4 кв. мм. Однако эта формула подходит в том случае, если сечение не выше 6 кв. мм. Для больших значений стоит пользоваться специальным таблицами из справочной литературы.
Следует заметить, что при одинаковой нагрузке размер шнура из алюминия будет примерно на 30-40 % больше медного.
При подсчете круглой жилы следует использовать следующую формулу: S = π × r2 (π – 3,14; r – радиус).
Когда в жиле несколько проволок, то размер приравнивается к сумме сечений этих проволочек. Радиус нужно замерять штангенциркулем или микрометром.
Материал изделия
Большинство продавцов всегда будут утверждать, что медь лучше, чем алюминий. Однако мы решили поделиться с нашими клиентами правдивой информацией, и сравнить эти два материала.
Итак, решая вопрос о том, какой вариант товара лучше выбрать, многие обращают внимание на его долговечность. В среднем, и медный, и алюминиевый кабель в одном слое изоляции прослужит 15 лет, в двойной изоляции – 30 лет.
Прочность у меди несколько выше, и это правда: медь способно выдержать больше 80 перегибов, а алюминий 12. Но, если кабель покупается, к примеру, для проводки в квартиру или дом, когда планируется его закладка в стену, этот параметр вообще не важен. Если же речь идет о каком-то наружном применении, то действительно лучше выбрать медный провод.
Многие приводят в защиту меди аргумент о быстром окислении алюминия. Алюминий окисляется быстро, это ухудшает контакт. Но глубже верхнего слоя окисление не идет, потому провод сохраняет возможности на длительный срок не хуже меди. Также можно применять герметизирующую пасту (снять окисленный слой и намазать средством), и это эффективнее меди.
И последний нюанс – это стоимость. Провод из алюминия в 3 раза дешевле, чем из меди. Именно по этой причине, когда вы принимаете решение о том, как правильно выбрать провод, отталкивайтесь от условий его эксплуатации и ваших финансовых возможностей.
Иногда по определенным причинам приходится соединять медные и алюминиевые провода. В этом случае обязательно используйте клеммник, чтобы они не соприкасались между собой, дабы в будущем не произошло замыкание.
Гибкость кабеля
Обычно, гибкий кабель является многожильным, а жесткий – одножильным. По гибкости провода бывают 7 классов: 1 класс – моножила, 7 класс – наиболее гибкий вариант.
Когда решаете, какой тип шнура лучше выбрать, учитывайте, что с увеличением класса гибкости изделия растет и цена. Жесткий кабель нужен для проводки в здании, кладки в землю, а гибкий – для подключения разных приборов и агрегатов (и осветительные).
Маркировка проводов
Следует выделить такие марки:
- Кабель NYM – имеет дополнительный шар мело-резинового изоляционного материала, который не позволяет образовываться трещинам при использовании в неблагоприятных условиях. Применяется в промышленности, скрытом и открытом стационарном монтаже.
- ПВС – гибкий провод из меди с круглым сечением и перекрученными жилами. Используется при подсоединении бытового оборудования и приборов.
- ВВГ – силовой вариант кабелей, используется в сухих или влажных производственных комнатах и цехах, на кабельных эстакадах и блоках.
- ВВГнг – силовой кабель, который отличается от предыдущего варианта тем, что его изоляция содержит негорючие компоненты. Это позволяет применять его на объектах для увеличения электробезопасности, а также на открытом воздухе.
Особенности выбора шнура для электропроводки
Для проводки сети в квартире или доме надо выбирать непосредственно электрокабель, у которого трехжильный проводник. Проводка в квартире, доме обязательно должна предусматривать заземление. Если оно отсутствует, но планируется замена электропроводки в квартире, то все равно выбирайте трехжильный проводник и заизолируйте его.
Для проводки в квартире, доме стоит выбирать медные кабеля, ведь алюминиевый вариант запрещен по правилам безопасности в таких случаях.
Чтобы выбрать провод для проводки в квартире, следует тоже учитывать сечение. Расчеты приблизительно такие же, как и выше. Как правило, для освещения выбирают провода 1,5 кв. мм, а для розеток 2,5 кв. мм, для остальных электроприборов – от 4 кв. мм.
Для домашней проводки в квартире стоит выбрать марку провода ВВГ, ВВГнг или NYM, а в банях и саунах – термостойкие провода типа РКГМ, на улице – СИП.
В нашем интернет-магазине вы можете правильно выбрать и купить любой вариант провода для ваших целей.
Если вы не знаете, как правильно выбрать кабель, то наши специалисты вам в этом помогут. Цены на изделия вполне доступные, есть быстрая доставка в Киев, Харьков и другие города Украины.
Как выбрать сечение кабеля? / Информация / ООО «ТД БЛИК» Набережные Челны

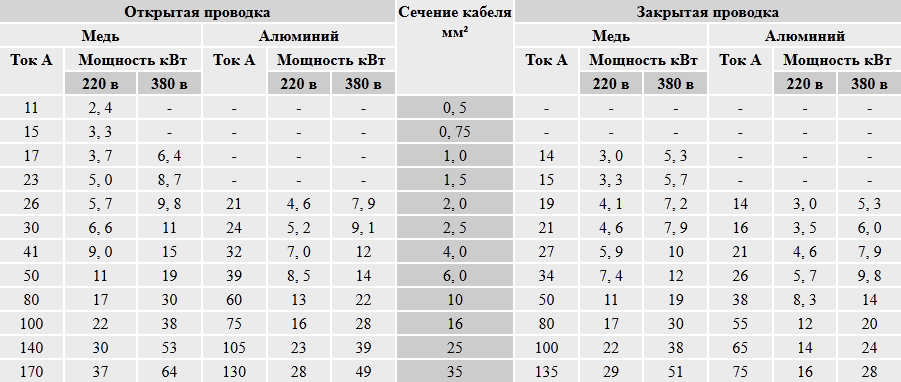

Как выбрать сечение кабеля
Медные жилы |
Сечение кабеля, мм2 |
Алюминиевые жилы | ||||
Ток, А |
Мощность, кВт |
С алюминиевыми жилами |
Ток, А | |||
220 В |
380 В |
220 В |
380 В | |||
11 | 2* | — |
0,5 | — | — | — |
15 | 3* | — |
0,75 | — | — | — |
15 | 3 | 5 |
1,5 | — | — | — |
21 | 4 | 7 |
2,5 | 3 | 6 | 16 |
27 | 5 | 10 |
4 | 4 | 7 | 21 |
34 | 7 | 12 |
6 | 5 | 9 | 26 |
50 | 11 | 19 |
10 | 8 | 14 | 38 |
80 | 17 | 30 |
16 | 12 | 20 | 55 |
100 | 22 | 38 |
25 | 14 | 24 | 65 |
135 | 29 | 51 |
35 | 16 | 28 | 75 |
175 | 38 | 66 |
50 | 23 | 39 | 105 |
215 | 47 | 81 |
70 | 29 | 51 | 135 |
Выбор сварочных кабелей подходящего размера
Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, что мне нужен нужный размер.
Я видел несколько справочных диаграмм, но хотел бы объяснить, как их использовать.
Сварочный кабель — это проводник сварочного тока. Он состоит из ряда тонких медных нитей, обернутых в непроводящую прочную оболочку (обычно из синтетического или натурального каучука разных цветов). Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изоляционная оболочка предназначена для того, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям. По мере увеличения уровня тока (измеряемого в силе тока или амперах) необходимо увеличивать диаметр сварочного кабеля и результирующую площадь поперечного сечения медной жилы. Концепция похожа на поток воды через шланг. Шланг большего диаметра необходим для того, чтобы нести больший объем воды. Вы используете меньший шланг для полива своего сада, в то время как пожарная часть использует гораздо больший шланг для тушения пожаров.
«Точность» сварочного кабеля, также известная как допустимая токовая нагрузка или номинальная сила тока, относится к максимальной величине электрического тока, которую кабель может безопасно проводить.
Обратите внимание, что, хотя медь является отличным проводником электричества, она все же обладает определенным сопротивлением потоку электронов через нее. Следовательно, в кабеле будет происходить некоторый резистивный нагрев. Сварочный кабель правильного размера может быть теплым на ощупь после продолжительной сварки. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться. Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном счете, к обрыву и выходу кабеля из строя). Пробой изоляционной оболочки также может привести к поражению электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, проводит ток не более эффективно, чем кабель надлежащего размера. Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил.
Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где кабель меньшего диаметра имеет больший номер. Рисунок 1. перечислены размеры AWG. Размер манометра (или манометра), превышающий единицу, равен нулю, также выражается как 1/0 (произносится как «один ауток»), два нуля, выражается как 2/0 (произносится как «два аута»), 3/0 и 4/0. Размеры кабеля от № 4 до № 4/0 обычно используются для сварочного кабеля.
Рис. 1: Примеры калибров проволоки
В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих собой площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.
Рис. 2. Сравнение размеров кабелей по стандарту AWG и метрических единиц
В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих собой площадь поперечного сечения кабеля.
На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.
Рис. 3: Пример сварочного контура
Теперь при выборе надлежащего сечения кабеля для сварочного оборудования лучше всего выбрать кабель, способный выдержать максимальную мощность сварочного аппарата. Для этого нужно определить три фактора. К ним относятся:
• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока
Сварочный контур представляет собой общий путь, по которому проходит электричество. Он включает в себя источник питания, электродный кабель, электрододержатель (или горелку TIG, или устройство подачи проволоки и пистолет), электрическую дугу, рабочий кабель и рабочий зажим. На рис. 3 показана схема сварки. Для определения правильного размера сварочного кабеля необходимо сложить полные длины кабеля электрода и рабочего кабеля. Кабель электрода подключается либо к электрододержателю, либо к горелке TIG, либо к механизму подачи проволоки.
Рабочий трос крепится к рабочему зажиму. Обратите внимание, что последние два элемента часто ошибочно называют «заземляющим кабелем» и «заземляющим зажимом». Однако это неправильная терминология, поскольку «заземляющий» провод применяется только к первичной стороне сварочной цепи (т. е. к входному кабелю питания).
Рис. 4: Однофазные и трехфазные источники питания
Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля. Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный положительный ток (DC+), постоянный отрицательный ток (DC-) или переменный ток (AC). Полярность и направление тока влияют только на характеристики сварки и выбор электрода.
Номинальная выходная мощность источника питания — это просто максимальный уровень тока или силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить более высокие токи, чем их номинальная мощность, в течение коротких периодов времени).
Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная мощность 250 А), Power Wave® S350 (номинальная мощность 350 А), Flextec™ 650 (номинальная мощность 650 А) и т. д.
Рабочий цикл — номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока, прежде чем превысит свой тепловой предел (т. е. обмотки станут слишком горячими) и отключится, если он имеет защиту от тепловой перегрузки. Как правило, по мере снижения уровня выходного сигнала рабочий цикл увеличивается (до 100 % или непрерывного выходного сигнала). И наоборот, по мере увеличения выходных уровней (до достижения максимальной выходной мощности) рабочий цикл уменьшается. Номинальные значения рабочего цикла указаны на паспортной табличке источника питания и/или в руководстве по эксплуатации. Рейтинг рабочего цикла источника сварочного тока обычно зависит от сварочных процессов, в которых он будет использоваться, его предполагаемого использования и от того, работает ли он от однофазного или трехфазного питания.
На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.
Рисунок 5: Выбор правильного размера сварочного кабеля
На рисунке 5 приведен пример таблицы для выбора правильного размера сварочного кабеля. Другие таблицы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 ампер с рабочим циклом 60%, и вам нужна общая общая длина электрода и рабочих кабелей 100 футов. Судя по таблице, правильный размер кабеля для выбора будет кабелем #2/0. Размеры кабелей увеличиваются для большей длины в первую очередь с целью сведения к минимуму падения кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые следует подключать параллельно или вместе, чтобы разделить текущую нагрузку.
Рис. 6: Примеры изношенного и поврежденного сварочного кабеля
Следует также отметить, что в дополнение к правильному выбору размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии.
Как выбрать правильный кабель управления? – Блог igus
Кабели
Штефан Верманн | 5. Июнь 2020 г.
На моих курсах по обучению новых сотрудников отдела продаж я традиционно даю много теории. Это варьируется от основ электротехники до производства кабелей и кабельных материалов.
Когда я объясняю различные типы кабелей, их назначение и технические характеристики, я имею в виду очень важную перспективу: реальную практику.
Я рассказываю своим студентам самые важные факты и освещаю проблемы, чтобы помочь им найти путь в джунглях кабелей и найти правильное решение для клиента.
Далее я хотел бы кратко рассказать об этом. В качестве примера я посвящаю себя так называемым «стандартным» кабелям: кабелям управления. Поэтому поднимаю вопрос: «Как правильно выбрать кабель управления?»
Кабели управления используются практически во всех отраслях промышленности. Как следует из названия, они используются для управления компонентами машин или их энергоснабжением (например, для небольших двигателей). Они используются для передачи простых управляющих сигналов (команд I/0). Примерами являются сигналы состояния машины или простые переключатели.
Каковы типичные характеристики кабеля управления? В промышленной среде термин кабель управления относится к неэкранированному или экранированному многожильному соединительному кабелю с меньшим поперечным сечением.
Здесь характеристикой является определение производителя в техническом паспорте (кабель управления) и типичный класс напряжения 300/500 В.
Важным критерием выбора правильного кабеля является класс напряжения. Для кабелей управления это уже определяется обозначением 300/500 В. Класс напряжения можно также найти в соответствующей технической документации на управляемые компоненты машины.
При отсутствии технической документации надпись на кабеле также может помочь определить правильную настройку. Такие детали, как комбинация поперечного сечения жилы, данные экрана кабеля, если таковые имеются, и уровень напряжения обычно указываются. В зависимости от выполненного стандарта также включаются дополнительные детали.
Последний шаг к правильному кабелю управленияПоэтому необходимо уточнить следующие критерии:
- Количество жил
- Поперечное сечение
- Класс напряжения
- Необходимость экрана кабеля
Только после этого наступает последний этап:
Выбор качества кабеля или материала внешней оболочки.
