–КОМПАНИЯ–Полезная информация–Какое сечение кабеля требуется для: 4,5; 6; 8; 12; 15 кВт на 380 В 4,5; 6; 8; 12; 15 кВт на 220 В
Ответ: В соответствии с таблицей .
Мощность печи (кВт)
| Сечение медного кабеля (мм2 ) | |
380В 3фазы | 220В 1фаза | |
4,5 | 5×1. | |
6.0 | 5×1.5 | 3×6 |
8.0 | 5×2.5 | 3×6 |
12.0 | 5×4 | 3×10 |
15.0 | 5×6 | 3×10 |
18.0 | 5×6 | 3×16 |
21. 0 | 5×6 | 3×16 |
| 26. | 5×6 | 3×16 |
5
0В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт. Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.
Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.
Вернуться к тематическим вопросам
Выбор темы строительства
Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности.
Привет. Тема сегодняшней статьи «Сечение кабеля по мощности«. Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

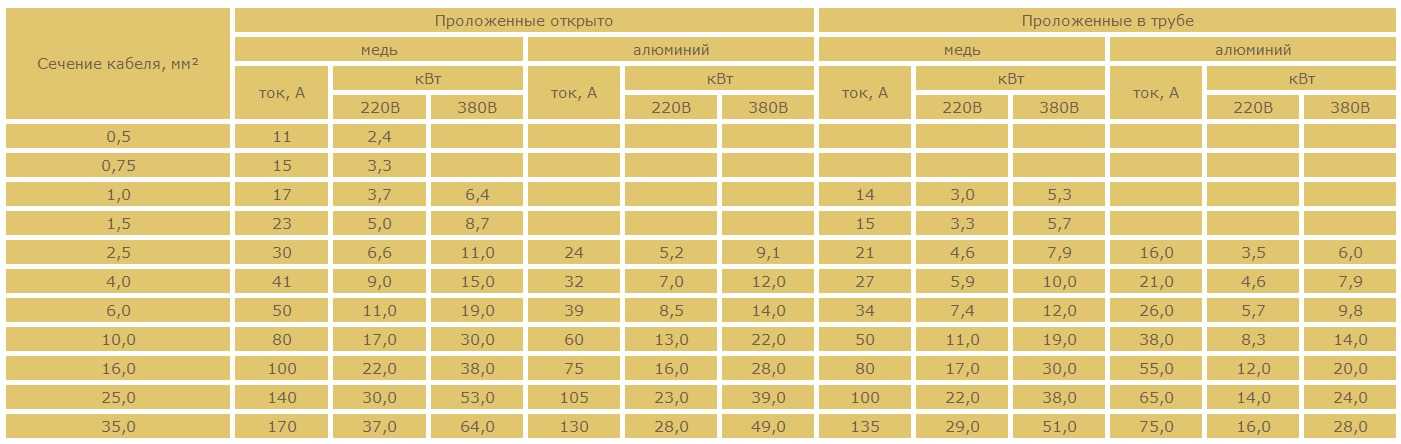

Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель.
Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.
Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:
Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
=»nofollow»>
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно.
Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном
На этом у меня все, теперь вы знаете как подобрать сечение кабеля по мощности. Смело делитесь с друзьями в социальных сетях.
Как вам статья? Подписывайтесь на новости!
Калькулятор размера провода генератора
+ таблицы: какой размер провода?
Большинству генераторов требуется больших провода. Вам нужен провод, который может работать со всеми усилителями (+ с учетом 80% правила NEC), которые производит генератор.
Использование провода слишком малого диаметра приведет к перегоранию провода или цепи. Вот почему не стоит просто выбирать ближайший провод для подключения генератора.
Если вы выберете слишком большой провод, это просто излишество. Если вы выберете слишком маленькую, провода могут перегреться и загореться.
Чтобы помочь определить, какой размер провода вам нужен, мы создали калькуляторы размеров провода генератора и таблицы для любого генератора (домашнего, резервного, переносного и т. д.). Если вы знаете, сколько ампер или ватт у вашего генератора, вы можете просто свериться с таблицей размеров проводов генератора, и вы узнаете, нужен ли вам провод 8 AWG, провод 10 AWG, провод 12 AWG и так далее.
Пример для мощности генератора: Допустим, у вас есть генератор мощностью 8000 Вт , работающий от сети 220 В.
Провода какого сечения вам нужны для генератора мощностью 8000 Вт? Во-первых, вам нужно рассчитать ампер следующим образом: 8000 Вт / 220 В = 36,4 А. Затем вы должны учесть правило 80% NEC, умножив силу тока на коэффициент 1,25 следующим образом: 36,4 А × 1,25 = 45,5 А. Это означает, что вам нужен провод с силой тока не менее 45,5 А.
Пример для генераторных усилителей: Это проще. Допустим, у вас есть генератор на 50 ампер . Какой размер провода нужен для генератора на 50 ампер? Вы должны умножить силу тока на коэффициент 1,25 (правило 80% NEC) следующим образом: 50 А × 1,25 = 62,5 А. Это означает, что вам нужен провод с силой тока не менее 62,5 А.
Это только два примера.
Чтобы адекватно проиллюстрировать, как работает размер провода генератора, мы сначала объясним весь расчет.
Под объяснением вы найдете очень полезные ресурсы, которые помогут вам правильно определить размер провода генератора:
- Калькулятор размера провода генератора. Вы в основном вводите мощность или ампер вашего генератора, и калькулятор (их два; один для ватт и второй для ампер) скажет вам, какой размер провода вам нужен для генератора.
- Таблица мощности провода генератора. В первой таблице вы найдете размеры проводов, необходимые для всех генераторов; от генератора мощностью 500 Вт до генератора мощностью 50 000 Вт.
- Ток проводов генератора Таблица. Во второй таблице вы найдете размеры проводов, необходимые для всех генераторов; от генератора на 10 ампер до генератора на 200 ампер. Вы можете найти все эти ресурсы далее, чтобы правильно подобрать размер провода для любого генератора.
Примечание.
Если вы не нашли свой ответ, вы можете использовать раздел комментариев ниже, сообщить нам мощность или силу тока вашего генератора, и мы постараемся вам помочь.
Начнем с объяснения того, как рассчитывается размер провода генератора:
Весь смысл выбора правильного размера провода генератора заключается в том, чтобы определить достаточно большой провод, который может работать со всеми усилителями. Каждый провод AWG имеет определенную силу тока; это ток (амперы), который он может безопасно нести.
Если вы можете рассчитать силу тока, вы можете свериться с таблицей силы тока здесь и проверить, какой размер провода вам нужен для вашего генератора.
Расчет мощности начинается с расчета потребляемой мощности генератора. Это уже сделано, если вы знаете, что у вас есть генератор на 50 ампер, 100 ампер и так далее. Если вы знаете только мощность генератора, вы можете рассчитать амперы.
Вот полный пошаговый расчет того, как определить размер провода для генератора:
- Разделите мощность генератора на напряжение, чтобы рассчитать потребляемый ток.
Потребляемая мощность в амперах = мощность/напряжение . Пример: Генератор мощностью 10 000 Вт при напряжении 220 В потребляет 10 000 Вт/220 В = 45,5 ампер. - Учтите правило 80% NEC на , умножив потребляемый ток на 1,25 . В соответствии с Национальным электротехническим кодексом (NEC) максимальная нагрузка любого автоматического выключателя составляет 80% от номинальной мощности. Пример: Если у вас есть генератор на 50 ампер, эти 50 ампер составляют 80% (или меньше) от общей силы тока провода. Это означает, что вам нужен провод, который выдерживает на 25% больше ампер (1/0,8 = 1,25). Это мера безопасности, которая предотвращает перегрузку цепи (перегруженные провода могут загореться).
- Когда вы получите минимальную необходимую нагрузку, сверьтесь с таблицей допустимых токов проводов и выберите провод, который выдержит эту или более высокую нагрузку . Пример: Для генератора на 50 ампер требуется провод с силой тока не менее 62,5 А.
Потребляемая мощность в амперах = мощность/напряжение . Пример: Генератор мощностью 10 000 Вт при напряжении 220 В потребляет 10 000 Вт/220 В = 45,5 ампер.
Не волнуйтесь, если все это звучит немного сложно. Вы можете использовать два калькулятора ниже, которые делают все эти вычисления автоматически. Далее вы также найдете расчетные таблицы для различных генераторов и необходимых размеров проводов:
Калькулятор мощности сечения провода (вставьте мощность, получите мощность)
Здесь вы просто вставляете мощность вашего генератора в ваттах (пример: 12 000 Вт). генератора) и калькулятор определит минимальную силу тока, которую должен иметь провод генератора:
Допустим, у вас есть генератор мощностью 12 000 Вт. Калькулятор подскажет, что вам нужен провод с силой тока не менее 68,18А. Вы просто сверяетесь с таблицей допустимой нагрузки проводов и проверяете, какой провод имеет большую допустимую нагрузку. В этом случае лучший провод для генератора мощностью 12 000 Вт — это провод 4 AWG с силой тока 85 А.
Примечание: Можно также использовать многожильные провода. Например, провод 10 AWG имеет силу тока 35 А. Два провода 10 AWG (обозначаемые как провод 10/2) имеют общую силу тока 70 А; это больше, чем минимально необходимые 68,18 А для генератора мощностью 12 000 Вт). Вот почему мы можем использовать провод 10/2 и здесь.
Следующий калькулятор предназначен для парней, которые определяют размер своих генераторов в амперах (это в основном то же самое, но с амперами):
Калькулятор ампер сечения провода (вставьте ампер, получите ампер)
Здесь вы просто вставляете размер ваш генератор в амперах (пример: генератор на 100 ампер), и калькулятор определит минимальную силу тока, которую должен иметь провод генератора:
Как мы видим, если у вас есть генератор на 100 ампер, вам понадобится провод с силой тока не менее 125А. (это составляет правило 80% NEC). Изучив таблицу токов проводов, вы видите, что провод 1 AWG имеет ток 130 А; это правильный размер провода для генератора на 100 ампер.
Вы можете поэкспериментировать с этими калькуляторами, чтобы увидеть, как изменяется минимальная мощность провода для генератора. Мы уже сделали за вас все расчеты, включая размеры проводов генератора. Вы можете проверить обе следующие таблицы, чтобы узнать, какой размер провода генератора вам нужен:
Таблица мощности провода (для генераторов мощностью 500–20 000 Вт)
| Мощность генератора: | Минимальная мощность: | Сечение провода: |
| 500 Вт | 2,84 А | 24 АВГ |
| 1000 Вт | 5,68 А | 22 АВГ |
| 1500 Вт | 8,52 А | 20 АВГ |
| 2000 Вт | 11,36 А | 18 АВГ |
| 2500 Вт | 14,20 А | 16 АВГ |
| 3000 Вт | 17,05 Ампер | 14 АВГ |
| 3500 Вт | 19,89 А | 14 АВГ |
| 4000 Вт | 22,73 А | 12 АВГ |
| 4500 Вт | 25,57 А | 10 AWG |
| 5000 Вт | 28,41 Ампер | 10 AWG |
| 6000 Вт | 34,09 А | 10 AWG |
| 7000 Вт | 39,77 Ампер | 8 АВГ |
| 8000 Вт | 45,45 А | 8 АВГ |
| 9000 Вт | 51,14 А | |
| 10 000 Вт | 56,82 А | 6 АВГ |
| 11 000 Вт | 62,50 А | 6 АВГ |
| 12 000 Вт | 68,18 А | 4 АВГ |
| 13 000 Вт | 73,86 Ампер | 4 АВГ |
| 14 000 Вт | 79,55 А | 4 АВГ |
| 15 000 Вт | 85,23 А | 3 АВГ |
| 16 000 Вт | 3 АВГ | |
| 18 000 Вт | 102,27 Ампер | 2 АВГ |
| 20 000 Вт | 113,64 Ампер | 2 АВГ |
| 25 000 Вт | 142,05 Ампер | 0 (1/0) AWG |
| 30 000 Вт | 170,45 А | 000 (3/0) AWG |
| 35 000 Вт | 198,86 Ампер | 000 (3/0) AWG |
| 40 000 Вт | 227,27 Ампер | 0000 (4/0) AWG |
| 45 000 Вт | 255,68 А | 250 тыс. смил |
| 50 000 Вт | 284,09 Ампер | 300 тыс.смил |
Как видите, существует множество проводов, которые можно использовать для подключения генератора. Большинство проводов — провода AWG. С массивными генераторами мощностью 40 000 Вт+ вам придется использовать еще более крупные провода kcmil.
Вот те же расчеты мощности генератора в амперах:
Таблица размеров проводов в амперах (для генераторов на 5–200 А)
смилС помощью этой таблицы усилителей вы можете выяснить, какой размер провода вам нужен для генератора.
Если вам нужна дополнительная помощь в выборе размера генератора, вы можете проверить, какой размер генератора вам нужен здесь. Вы также можете ознакомиться со списком самых тихих генераторов на рынке здесь; с домашними генераторами людей в основном беспокоит высокий уровень шума (что понятно).
Если вы имеете в виду конкретный генератор, вы можете использовать комментарии ниже, и мы постараемся помочь вам с проводкой генератора.
Спасибо.
Содержание
Какой провод AWG использовать? (КОД NEC)
по
Правильный размер провода очень важен. Особенно с точки зрения безопасности. Один из наиболее частых вопросов, которые мы получаем о проводке, — это «Какой размер провода для 60-амперного выключателя?» .
Многие домовладельцы делают это очень распространенная ошибка : Они используют провод 6 AWG для выключателя на 60 ампер, потому что провод калибра 6 AWG имеет силу тока 65A.
На первый взгляд, это кажется вполне разумным, и это честная ошибка. Проблема в том, что мы рискуем сжечь наш 60-амперный выключатель, если будем использовать провод 6 AWG.
Вот почему мы рассмотрим , как правильно выбрать размер провода для 60-амперного выключателя, используя два правила CODE Национального электротехнического кодекса (NEC).
Мы часто допускаем очевидные ошибки, когда дело касается размера провода. Чтобы исправить их, нам нужно всего лишь использовать два правила NEC CODE.
Знание того, как определить сечение провода на 60 ампер, поможет вам в любой ситуации. Это может варьироваться от:
- 60 ампер обслуживание размер провода.
- 60 А цепь размер провода.
- Медные провода 60 ампер.
- Провод одинакового сечения для вспомогательной панели 60 А Расстояние 150 футов.
Размер провода всегда равен , теоретически такой же, как и (дальше мы расскажем, какой размер провода вам нужен для 60-амперного выключателя):
Размер провода 60 А: либо 6 AWG, либо 4 AWG, провод (AWG означает американский калибр проводов; стандартное сечение провода — США) для напряжения 220 В.
Любитель будет использовать провод размером 6 AWG для 60 ампер 220 В. Профессионал всегда будет использовать провод сечением 4 AWG для 60 ампер 220 В .
Как мы увидим далее, при выборе размера провода для 60-амперного выключателя следует учитывать не только силу тока провода. Крайне важно, чтобы мы также использовали правила «Главы 3: Правила NEC CODE и практика проектирования» (в частности, правила NEC 220-2 и NEC 310-16) , включая:
- Правило 80% рейтинга выключателя. Максимальная нагрузка для любой ответвленной цепи составляет 80% от номинала цепи по току провода для любой нагрузки.
- Учет падения напряжения. Эмпирическое правило для потери напряжения гласит, что если длина 60-амперного провода составляет 100 футов, мы увидим падение напряжения на 20%. Это означает, что провода 4 AWG будет недостаточно; нам, возможно, придется использовать провод 3 AWG для выключателя на 60 ампер на расстоянии более 100 футов.
Теперь, если вы сверитесь с приведенной здесь таблицей размеров проводов калибра AWG, вы увидите, что:
- провод 6 AWG имеет силу тока 65 А.
- Более крупный провод 4 AWG имеет ток 85 AWG .
Давайте внимательно рассмотрим эти два правила. Это поможет проиллюстрировать, почему профессионалы всегда рекомендуют использовать 4 AWG вместо 6 AWG для 60-амперных выключателей.
Примечание: В конце концов, вы будете полностью готовы к выбору размера провода (включая сечение провода выключателя на 60 А) себя. Если у вас возникнут проблемы, вы можете задать вопрос в комментариях, и мы постараемся вам помочь.
Правило 80%-го номинала выключателя для сечения провода на 60 А (1-е правило)
Понятно, почему любитель использует провод 6 AWG для выключателя на 60 А при напряжении 220 В. Провод 6 AWG имеет силу тока 65 А, а вам нужно всего 60 ампер для 60-амперного выключателя, верно?
К сожалению, это не так просто.
Нам необходимо применить самое важное правило при выборе сечения проводов: Правило 80% номинального выключателя , в соответствии с кодом NEC. Это правило для обеспечения электробезопасности ; вы не хотите поджаривать электрическую цепь, потому что вы выбрали слишком маленькое сечение провода.
Вот как работает это правило:
Допустим, мы хотим определить сечение провода для 60-амперного выключателя. Это может быть что угодно, от размера провода для джакузи на 60 ампер до провода для обслуживания на 60 ампер, вы называете это.
60 ампер 80% от размера провода, который вам нужен . Это означает, что для 60-амперного выключателя вам понадобится провод, рассчитанный на не менее 75 ампер . Вот как вы делаете этот очень важный расчет:
Соответствующий размер провода = 60 ампер ÷ 0,8 = 75 ампер
Это то, что все те домовладельцы, которые ошибочно используют провод калибра 6 AWG для 60-амперного выключателя, не принимают во внимание.
. 6 AWG выдерживает только 65 ампер.
Вот что должен знать профессионал:
Следующим размером провода, способным выдерживать ток более 75 ампер (что требуется для выключателя на 60 ампер), является провод калибра 4 AWG. 4 AWG выдерживает 85 ампер ; это более чем достаточная мощность для адекватного подключения 60-амперного выключателя, даже с учетом правила 80% выключателя.
Примечание: Этот принцип также учитывает расчет диаметра проволочной проволоки на свободном воздухе и при прямом заглублении.
Однако в некоторых ограниченных случаях мы также используем размер провода 3 AWG для выключателя на 60 ампер. Это из-за 2-го правила NEC CODE:
Учет падения напряжения (2-е правило)
Если у вас произошло короткое замыкание, вы можете свободно игнорировать потерю напряжения. Однако, если у вас есть длинный провод, подключенный к выключателю на 60 ампер, вы должны учитывать падение напряжения.
Не принимая во внимание падение напряжения, вы можете по ошибке использовать обычный провод калибра 4 AWG, хотя на самом деле вам следует использовать провод калибра 3 AWG большего размера.
Вот практическое правило падения напряжения, которое мы должны использовать:
На каждые 100 футов провода напряжение падает на 20%.
Некоторые факторы, такие как выбор провода (медь, алюминий, железо, сталь и т. д.) и количество проводов, могут влиять на точный процент потерь, но это общее практическое правило.
Это означает, что мы должны увеличить силу тока на 20% на каждые 100 футов провода, если мы хотим получить ту же выходную мощность (мощность) в соответствии с основным уравнением электрической мощности:
Мощность (Ватт) = Ток (Ампер) × Напряжение (Вольт)
Давайте на примере продемонстрируем, что такое падение напряжения и как рассчитать сечение провода для 60-амперного выключателя, расположенного на некотором расстоянии от источника питания.
Пример: Каков размер провода для вспомогательной панели на 60 А на расстоянии 150 футов?
Хорошо, используя правило 80% номинала выключателя, мы уже знаем, что нам нужен провод, который выдерживает не менее 75 ампер.
Теперь нам нужно добавить усилители, чтобы сбалансировать падение напряжения.
Согласно эмпирическому правилу потери напряжения, на 150 футах провода мы потеряли 30% напряжения (100 футов = 20%, 150 футов = 30% потерь). Это означает, что мы должны увеличить усилители на 30%. Вот как мы рассчитываем конечный ток:
75 ампер × 1,3 = 97,5 ампер
7,5 ампер. Провод 6 AWG может выдерживать 65 ампер, провод 4 AWG может выдерживать 85 ампер. В этом случае из-за расстояния 150 футов оба провода имеют слишком малую силу тока.
Нам нужен следующий размер провода: 3 AWG. Этот размер провода может работать до 100 ампер. В данном случае это идеально.
Вкратце, размер провода для вспомогательной панели на 60 А на расстоянии 150 футов составляет провод калибра 3 AWG.
Какой кабель использовать для ввода в дом под землей?
Невозможно представить хотя бы одно помещение без электричества. Ведь на нем работает фактически вся техника, которая находится дома.
Электричество гарантирует максимальный комфорт и повышает качество жизни. Естественно, для безопасности и эффективной работы, необходимо провести правильное подключение дома к электричеству.
Зависимо от проекта дома и предпочтений, провести работы можно под землей и по воздуху. Но первый вариант является более предпочтительным и удобным. Рассмотрим, с чем это связано и какой кабель использовать для проведения работ.
На что обратить внимание при выборе кабеля для ввода в дом под землей?
Естественно, кабель должен быть высокого качества и полностью соответствовать тому уровню нагрузки, на котором будут работать электрические приборы, расположенные внутри дома. Если неправильно сделать выбор, высокая вероятность пробоя на землю. Также учитывайте, какое будет напряжение сети – может быть однофазной и трехфазной, то есть, на 220В и 380В.
Современные электрические кабели отличаются между собой видом изоляции, которая может быть из различных материалов:
- полиэтилен;
- поливинилхлорид;
- прочная бумага со специального состава.
Кабель, который выбирается для прокладки под землей, должен быть надежно защищен от различного рода повреждений при помощи бронированной оболочки, которая изготавливается из металлической ленты. Чтобы гарантировать максимальный уровень защиты, кабель рекомендуется размещать внутри пластиковой трубы определенного размера. Это дает возможность свести к минимуму возможность повреждений, если будет проседать грунт из-за размывания подземными водами.
Разновидности кабелей для подземной прокладки
- Бронированные. Довольно часто для ввода под землей внутрь дома, используется кабель ВБШв или ВБбШв. Есть возможность укладки кабеля с алюминиевыми жилами АВБбШв. Учитывая то, что подобные кабели надежно защищены от различного рода повреждений, нет необходимости применения в использовании специальной защитной трубы для дополнительной защиты.
- Бронированные с бумажной изоляцией. Подобные кабели могут быть с алюминиевыми и медными жилами. Несмотря на то, что используется бумага, она абсолютно не боится влаги, т. к. оборудование защищено с помощью оболочки из металла. Необходимо учитывать, что, если уровень траншеи более 15 м, тогда состав, которые используется для пропитки, может вызывать ухудшение эксплуатационных характеристик энергетического кабеля. В подобном случае нужно использовать электрические кабель на основе церезина или полиэтилена.
- Кабель СПЭ. Вы имеете возможность использовать кабель, роль изоляции которого выполняет сшитый полиэтилен ПвПг, ПвБбШв, ПвП. Стоит подобный кабель несколько дороже, но без проблем сможет справиться с пониженными температурами, а также обладает длительным сроком эксплуатации.
к. оборудование защищено с помощью оболочки из металла. Необходимо учитывать, что, если уровень траншеи более 15 м, тогда состав, которые используется для пропитки, может вызывать ухудшение эксплуатационных характеристик энергетического кабеля. В подобном случае нужно использовать электрические кабель на основе церезина или полиэтилена. Сечение жилы кабель для ввода в дом
Рассмотрим подробней варианты на 220В при 15 кВт, 380В при 10 и 15 кВт. Независимо от варианты, не используется кабель, сечение которого обладает площадью менее 16 мм для алюминия и 10 мм для меди. Оптимальное решение – использование меди, т.к. обладает более долгим сроком эксплуатации. Но также имеет более высокую стоимость.
Именно по этой причине многие отдают предпочтение алюминию, необходимо только правильно определить необходимую площадь сечения жилы. Рассмотрим подробней каждый вариант:
- 220В. Если необходимо создать сеть с напряжением 220В и мощностью 15 кВт, то алюминиевый кабель должен обладать сечением жилы 35 мм. При этом сила тока не должна быть более 75А. Для медных моделей кабеля достаточно будет сечения на 16 мм, а сила тока – 80А.
- 380В. Если подключаете в дом сеть с напряжением 380 вольт, то для 10 кВт нужно будет алюминиевый электрический кабель с сечением жилы 4 мм, а при использовании меди – 2 мм. При мощности в 15 кВт, нужен кабель из алюминия, сечение жилы которого составляет 6 мм и медный – 4 мм.
Выводы
Как видите, прокладка электричества в дом – это сложный процесс еще даже на этапе выбора кабеля. Оптимальное – поручить подобное дело профессионалам, которые во время подбора будут учитывать тип грунта, уровень нагрузки, присутствие дополнительных сооружений и деревьев.
Следовательно, вместе с компанией Control, можете быть уверенными, что дом будет подключен с полным учетом всех требований безопасности.
Обзор продуктов | Шнайдер Электрик
Жилой сектор и малый бизнес
Автоматизация и управление зданием
Низковольтные изделия и системы
Доступ к энергии
Распределение среднего напряжения и автоматизация сети
Критическая мощность, охлаждение и стойки
se.com/ww/en/work/products/solar/»>Аккумулятор солнечной энергии и энергии
se.com/ww/en/work/products/industrial-automation-control/»>Промышленная автоматизация и управление
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Диапазоны: 77
Диапазоны: 58
Диапазоны: 39
Ассортимент: 24
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…
Диапазоны: 33
Диапазоны: 57
Диапазоны: 27
Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем.
Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…Диапазоны: 34
Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…
Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…VEVOR Электрический спа-нагреватель Vevor Термостат для бассейна 15 кВт 380 В для ванны с гидромассажем
Рекомендуемые товары, которые могут вам понравиться
SWKQO15KW380VYQZ9V2
Часто покупают вместе
Люди, купившие этот товар, также отзывы0005
Электрический нагреватель для СПА
Этот автоматический нагреватель для бассейна отличается надежной работой.
Его можно использовать в течение длительного времени для принятия высококачественных материалов. Чувствительный датчик температуры и система самоконтроля делают нагреватель очень умным без колебаний температуры. С этим цифровым нагревателем для бассейна вы будете наслаждаться комфортной ванной в свободное время.
Tough Equipment & Tools, Pay Less
VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю
Высококачественный материал внутреннего нагревателя
Нержавеющая сталь 304, которая долговечна, а качество воды чище. Корпус из цинковой пластины с алюминиевым покрытием прочный и не удобный для ношения.
ЖК-дисплей и индикаторы
Благодаря четкому ЖК-дисплею и индикаторам вы можете узнать рабочее состояние нагревателя для бассейна. Благодаря гуманизированному сенсорному экрану вы можете изменить температуру в любое время.
Автоматическая модуляция
Этот нагреватель премиум-класса оснащен интеллектуальным датчиком температуры. Он всегда поддерживает температуру с заданным значением, которое вам нужно.
Когда температура воды падает, нагреватель включит нагрев.Функция самодиагностики
Цифровая система самодиагностики обеспечит безопасность во время вашей работы. Если в машине нет воды, на ЖК-дисплее отобразится код. Поэтому вам могут подсказать вовремя починить ТЭН.
Легкая установка
Согласно инструкции, вам не нужно тратить слишком много времени на установку. Мы рекомендуем использовать соответствующий насос (не менее 1,1 кВт) для подключения нагревателя к бассейну. Обратите внимание на порядок установки.
Многоцелевое использование
Этот цифровой и интеллектуальный водонагреватель для бассейна обеспечивает равномерное распределение тепла с высокой эффективностью. Его можно применять к нескольким сценам, таким как бассейны, спа-бассейны и ванны в помещении и на открытом воздухе.
Технические характеристики
Модель: ST-15
Материал: цинковые пластины с алюминиевым покрытием/нержавеющая сталь 304
Размер продукта (Д × Ш × В): 17,7 × 4,91 × 13 × 355 мм
.
Ток: 23 АДиаметр трубы: 1,88 дюйма/ 48 мм
Диаметр интерфейса: 1,96 дюйма/ 50 мм
емкость: максимум 2641,7 галлона/ 10 CBM
Вес предмета: 17,6 фунтов/ 8 кг
Содержание пакета
9008
Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Когда температура воды падает, нагреватель включит нагрев.
Ток: 23 А4
4 9000
4.
2 x Интерфейс
Прочное оборудование и инструменты, платите меньше
VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю Его можно использовать в течение длительного времени для принятия высококачественных материалов. Чувствительный датчик температуры и система самоконтроля делают нагреватель очень умным без колебаний температуры. С этим цифровым нагревателем для бассейна вы будете наслаждаться комфортной ванной в свободное время.
- Нагреватель Superior
- Регулируемая температура
- Интеллектуальная самопроверка
- Простота сборки
Высококачественный материал
Внутренний бак нашего электрического нагревателя для бассейнов изготовлен из прочной нержавеющей стали марки 304, вода из которой изготовлена из прочной нержавеющей стали.
качество чище. Корпус из цинковой пластины с алюминиевым покрытием прочный и не удобный для ношения.ЖК-дисплей и индикаторы
Благодаря четкому ЖК-дисплею и индикаторам вы можете узнать рабочее состояние нагревателя для бассейна. Благодаря гуманизированному сенсорному экрану вы можете изменить температуру в любое время.
Автоматическая модуляция
Этот нагреватель премиум-класса оснащен интеллектуальным датчиком температуры. Он всегда поддерживает температуру с заданным значением, которое вам нужно. Когда температура воды падает, нагреватель включит нагрев.
Функция самодиагностики
Цифровая система самодиагностики обеспечит безопасность во время вашей работы. Если в машине нет воды, на ЖК-дисплее отобразится код. Поэтому вам могут подсказать вовремя починить ТЭН.
Легкая установка
Согласно инструкции, вам не нужно тратить слишком много времени на установку. Мы рекомендуем использовать соответствующий насос (не менее 1,1 кВт) для подключения нагревателя к бассейну.
Обратите внимание на порядок установки.Многоцелевое использование
Этот цифровой и интеллектуальный водонагреватель для бассейна обеспечивает равномерное распределение тепла с высокой эффективностью. Его можно применять к нескольким сценам, таким как бассейны, спа-бассейны и ванны в помещении и на открытом воздухе.
Содержимое упаковки
- 1 нагреватель для бассейна
- 2 интерфейса
Технические характеристики
- Модель: ST-15
- ): 17,7 × 4,1 × 13,9 дюйма/ 450 × 105 × 355 мм
- Диапазон температур: 71,6–122 °F/ 22 °C–50 °C
- Входное напряжение: 380 В переменного тока, 50/60 Гц
- Питание: 15 кВт
- Ток: 23 А
- Диаметр трубы: 1,88 дюйма/ 48 мм
- Диаметр интерфейса: 1,96 дюйма/ 50 мм
- емкость: максимум 2641,7 галлона/ 10 CBM
- . Цинковые пластины / нержавеющая сталь 304
- Размер продукта (Д × Ш × В)
- 17,7 × 4,1 × 13,9 дюйма/ 450 × 105 × 355 мм
- °F Диапазон температур 72,4 °F 22 °С-50 °С
- Input Voltage
- AC 380V 50/60 Hz
- Power
- 15 KW
- Current
- 23 A
- Pipe Diameter
- 1. 88 inch/ 48 mm
- Interface Diameter
- 1,96 дюйма/ 50 мм
- емкость
- Максимум 2641,7 Галлон/ 10 CBM
- .0005
Типичные вопросы о продуктах: Является ли продукт долговечным? …
Задайте первый вопрос
Отзывы покупателей
Цена 4.8
Качество 4,5
Функции 4.6
Легко использовать 4.7
5 отзывов
Сортировать:
Все
- Все
- Только фотографии
- Только видео
Все звезды
- Все звезды
- Только 5 звезд
- Только 4 звезды
- Только 3 звезды
- Только 2 звезды
- Только 1 звезда
Самые последние
- Самые последние
- Самый полезный
Clear filters
Jubelly Stiles
Very nice
I like this, recommended for every one, easy ensemble
See more See less
0
john
Mr
Отлично Продукт работал хорошо, как только мы разобрались с интерфейсом с трубой, было бы неплохо знать размер и тип резьбы (а не только диаметр), чтобы упростить покупку переходников для труб.
Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
качество чище. Корпус из цинковой пластины с алюминиевым покрытием прочный и не удобный для ношения.
Обратите внимание на порядок установки.
88 inch/ 48 mm
