Счетчик электроэнергии трехфазный ЦЭ6803В-Р32 — АО «Энергомера»

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012)
• ГОСТ 31819.21-2012 (IEC 62058-21-2012)

Характеристики надежности

• Средняя наработка на отказ — 220000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности электросчетчика

• Модификации для прямого, полукосвенного и косвенного включения.
• Универсальный монтаж на DIN-рейку и на плоскую поверхность.
• Исполнения с механическим отсчетным устройством или ЖКИ.
• Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
• Улучшенные значения стартового тока.
• Малое собственное энергопотребление.
• Стандартный телеметрический импульсный выход.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
• Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

Показатели	Величины
Класс точности	1
Номинальное напряжение, В	3×230/400
Номинальный (базовый) ток, А	1; 5; 10
Максимальный ток, А	7,5; 60; 100
Схема включения	для трехфазных четырехпроводных счетчиков
Частота измерительной сети, Гц	50±2,5; 60±3
Число тарифов	1
Датчик тока	Шунт
Габаритные размеры (ВхШхГ), не более, мм	170 x 141 x 52
Степень защиты по ГОСТ 14254-96	IP51

Модификация

Класс точности

Номинальный (базовый) ток, А

Максимальный ток, А

ЦЭ6803В 1 230В 1-7,5А 3ф.

4пр. М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
1	Номинальный (базовый) ток, А	1
7,5A	Максимальный ток, А	7,5
3ф.4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
M7	Тип отсчетного устройства	Семиразрядное механическое

ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
1	Номинальный (базовый) ток, А	1
7,5A	Максимальный ток, А	7,5
3ф. 4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
Э	Тип отсчетного устройства	Дисплей (ЖКИ)
F	Датчик магнитного поля

ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

1

10

100

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
10	Номинальный (базовый) ток, А	10
100A	Максимальный ток, А	100
3ф.4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
M7	Тип отсчетного устройства	Семиразрядное механическое

ЦЭ6803В 1 230В 10-100А 3ф.

4пр. Э Р32 F

1

10

100

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
10	Номинальный (базовый) ток, А	10
100A	Максимальный ток, А	100
3ф.4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
Э	Тип отсчетного устройства	Дисплей (ЖКИ)
F	Датчик магнитного поля

ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
5	Номинальный (базовый) ток, А	5
60A	Максимальный ток, А	60
3ф. 4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
Э	Тип отсчетного устройства	Дисплей (ЖКИ)
F	Датчик магнитного поля

ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

ЦЭ6803В	Модель
Р32	Тип корпуса
1	Класс точности	1
230В	Номинальное напряжение, В	3×230/400
5	Номинальный (базовый) ток, А	5
60A	Максимальный ток, А	60
3ф.4пр.	Схема включения	для трехфазных четырехпроводных счетчиков
M7	Тип отсчетного устройства	Семиразрядное механическое

По данным условиям фильтра не найдено ни одной модификации.

ЦЭ6803В-Р32	X		X		X		X		X		X		X
																Дополнительные функции: F — Датчик магнитного поля
																Тип отсчетного устройства: M7 — Семиразрядное механическое Э — Дисплей (ЖКИ)
																Схема включения: 3ф.4пр. — для трехфазных четырехпроводных счетчиков 3ф.3пр. — для трехфазных трехпроводных счетчиков
																Максимальный ток: 7,5A — 7,5 А 60A — 60 А 100A — 100 А
																Номинальный (базовый) ток: 1 — 1 А 5 — 5 А 10 — 10 А
																Номинальное напряжение: 100В — 3×57. 7/100 В 230В — 3×230/400 В
																Класс точности: 1 — 1

Документация

Руководство по эксплуатации (для счетчиков с МОУ)	PDF 894 Kb
Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ)	PDF 699 Kb
Руководство по эксплуатации (порядок снятия показаний)	PDF 333 Kb
Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля)	PDF 1 Mb
Формуляр	PDF 2 Mb
Формуляр (Республика Кыргызстан)	PDF 1 Mb
Свидетельство утверждения типа	PDF 1 Mb
Описание типа	PDF 4 Mb
Декларация о соответствии ЕАЭС	PDF 955 Kb
Сертификат об утверждении типа средств измерений	PDF 521 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)	PDF 307 Kb
Сертификат о признании утверждения типа средств измерений (Республика Казахстан)	PDF 354 Kb
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан)	PDF 3 Mb
Сертификат о признании утверждения типа средств измерений (Республика Таджикистан)	PDF 943 Kb
Сертификат EMC (Польша)	PDF 155 Kb

Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.

4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ

Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!

• Электрооборудование
  • Системы автоматизации
  • Счетчики (приборы учета)
    • Счетчики электроэнергии
      • Счётчик электроэнергии
    • Элементы и устройства электропитания, компенсация реактивной мощности
    • Разъемы
    • Пожарно-охранные системы, оптическая и акустическая сигнализация
    • Оборудование для молниезащиты и заземления
    • Телекоммуникационные, антенные и спутниковые системы
    • Системы обогрева, вентиляции, климатотехника
    • Приводная техника, насосы и электродвигатели
    • Фотоэлектрические системы (гелиосистемы)
    • Высоковольтное оборудование
    • Кабеленесущие системы (системы для прокладки кабеля)
    • Арматура кабельная, крепеж и аксессуары для кабеля
    • Материалы для монтажа
    • Инструмент, измерительные приборы и средства защиты
    • Щиты и шкафы, шинопровод
  • Кабель-Провод
  • Светотехника
  • Низковольтное оборудование
  • Электроустановочные изделия
  • Общая рубрика
  • Отделка и декор
  • Инженерные системы
  • Инструмент и крепеж
  • Общестроительные материалы

  Популярные категории

  • Витая пара
  • Телефонный
  • АПвБбШп
  • МКШ
  • ТРП
  • КГтп-ХЛ
  • КВВГЭнг(А)-FRLS
  • МКЭШ
  • СИП-3
  • КГВВнг(А)-LS

  Главная >Электрооборудование >Счетчики (приборы учета) >Счетчики электроэнергии >Счётчик электроэнергии >Энергомера >Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф. 4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера (#374732)

  Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину	Срок поставки
  Счетчик ЦЭ-6803В 1 3ф 10-100А 230В 1 класс точн. 1 тариф. 4 пров. М7Р31 на DIN-рейку Энергомера 101003001011075	Под заказ	3 768.43 р.	07.10.2022		От 30 дней
  Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф. 4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ — 101003001011075	Под заказ	4 057.91 р.	06.10.2022		От 30 дней
  … … … … … … … … … …

  Условия поставки счетчика электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазного однотарифного 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера

  Счетчик электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазный однотарифный 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера поставляется под заказ, срок изготовления уточняется по запросу.

  Цена счетчика электроэнергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р31 трехфазного однотарифного 10(100) класс точности 1.0 D ЭМОУ — 101003001011075 Энергомера тариф 4 протого на DIN-рейку МЕХ зависит от общего объема заказа, для формирования максимально выгодного предложения, рекомендуем высылать полный перечень требуемого товара.

  Похожие товары

  Счетчик ЦЭ-6803В 1 3ф 10-100А 230В класс точн. тариф. 4пр М7P32 щиток или DIN-рейка СПЕЦ. Энергомера 101003001011076	Под заказ	3 559.48 р.

  Сопутствующие товары

  Корпус КШН6Р-21 Энергомера 106001004009615	102	1 446.61 р.

  Счетчик электроэнергии прямого включения 100а трехфазный в Сочи: 40-товаров: бесплатная доставка [перейти]

  Партнерская программаПомощь

  Сочи

  Каталог

  Каталог Товаров

  Одежда и обувь

  Одежда и обувь

  Стройматериалы

  Стройматериалы

  Текстиль и кожа

  Текстиль и кожа

  Здоровье и красота

  Здоровье и красота

  Детские товары

  Детские товары

  Продукты и напитки

  Продукты и напитки

  Электротехника

  Электротехника

  Промышленность

  Промышленность

  Дом и сад

  Дом и сад

  Сельское хозяйство

  Сельское хозяйство

  Вода, газ и тепло

  Вода, газ и тепло

  Все категории

  ВходИзбранное

  Счетчик электроэнергии прямого включения 100а трехфазный

  Счетчик активной электроэнергии прямого и трансформаторного включения трехфазный однотарифный «Меркурий» 230 АМ-02 10(100)А

  ПОДРОБНЕЕЕще цены и похожие товары

  Счетчик электроэнергии Меркурий 230 АМ-02 10(100)А трехфазный (380В) однотарифный прямого включения

  ПОДРОБНЕЕЕще цены и похожие товары

  33 133

  Альфа А2R1-4-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit, Тип

  ПОДРОБНЕЕЕще цены и похожие товары

  Счетчик электроэнергии трехфазный однотарифный электронный Меркурий 230AM-02 Производитель:

  ПОДРОБНЕЕЕще цены и похожие товары

  10 261

  Счетчик электрической энергии трехфазный электронный «Пульсар» 3/3Т-1/2К-5/60-1-2 многотарифный; ЖКИ; 3х230/400В; прямое включение; 5/60A; RS-485; без кнопки; МПИ 16лет; гарантия 7лет

  ПОДРОБНЕЕЕще цены и похожие товары

  Ннпо фрунзе ПСЧ-4ТМ. 05.10 Счетчик электроэнергии трехфазный многофункциональный Тип счетчика:

  ПОДРОБНЕЕЕще цены и похожие товары

  26 892

  Альфа А2T2-3-L-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit,

  ПОДРОБНЕЕЕще цены и похожие товары

  29 050

  Альфа А2T1-3-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit, Тип

  ПОДРОБНЕЕЕще цены и похожие товары

  Ннпо фрунзе ПСЧ-4ТМ.05.08 Счетчик электроэнергии трехфазный многофункциональный Тип счетчика:

  ПОДРОБНЕЕЕще цены и похожие товары

  Ннпо фрунзе ПСЧ-4ТМ.05.03 Счетчик электроэнергии трехфазный многофункциональный Тип счетчика:

  ПОДРОБНЕЕЕще цены и похожие товары

  27 920

  Альфа А2R2-4-L-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit,

  ПОДРОБНЕЕЕще цены и похожие товары

  Ннпо фрунзе ПСЧ-4ТМ. 05.14 Счетчик электроэнергии трехфазный многофункциональный Тип счетчика:

  ПОДРОБНЕЕЕще цены и похожие товары

  Ннпо фрунзе ПСЧ-4ТМ.05.11 Счетчик электроэнергии трехфазный многофункциональный Тип счетчика:

  ПОДРОБНЕЕЕще цены и похожие товары

  42 490

  Альфа А2R1-3-A-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit,

  ПОДРОБНЕЕЕще цены и похожие товары

  83 944

  2CMA100109R1000; Счетчик электроэнергии трехфазный однотарифный А43 212-200 10/80А кл1 импульсный выход RS485 прямое включение ABB

  ПОДРОБНЕЕЕще цены и похожие товары

  34 300

  Альфа А2R2-3-L-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit,

  ПОДРОБНЕЕЕще цены и похожие товары

  Счетчик электроэнергии Энергомера ЦЭ6803В М7 Р31 трехфазный однотарифный 5(60) А на DIN-рейку

  ПОДРОБНЕЕЕще цены и похожие товары

  Ннпо фрунзе ПСЧ-4ТМ. 05.01 Счетчик электроэнергии трехфазный многофункциональный Тип счетчика:

  ПОДРОБНЕЕЕще цены и похожие товары

  11 510

  Счетчик электроэнергии трехфазный однотарифный Меркурий-230AR-01R 5-60А 380В RS485 шкаф ЖКИ Инкотекс

  ПОДРОБНЕЕЕще цены и похожие товары

  11 510

  Счетчик электроэнергии трехфазный однотарифный Меркурий-230AR-03 R 5-7,5А 380В RS485 шкаф ЖКИ Инкотекс

  ПОДРОБНЕЕЕще цены и похожие товары

  28 680

  Альфа А2T2-4-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit, Тип

  ПОДРОБНЕЕЕще цены и похожие товары

  21 888

  Альфа А2T1-3-L-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit,

  ПОДРОБНЕЕЕще цены и похожие товары

  Счетчик электроэнергии Энергомера ЦЭ6803В трехфазный однотарифный механический 5(60) А на DIN-рейку/монтажную плату

  ПОДРОБНЕЕЕще цены и похожие товары

  Счетчик электроэнергии трехфазный однотарифный электронный Меркурий 230AM-03 Производитель:

  ПОДРОБНЕЕЕще цены и похожие товары

  42 490

  Альфа А2R1-3-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit, Тип

  ПОДРОБНЕЕЕще цены и похожие товары

  24 492

  Альфа А2T2-3-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit, Тип

  ПОДРОБНЕЕЕще цены и похожие товары

  22 537

  Альфа А2R2-4-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit, Тип

  ПОДРОБНЕЕЕще цены и похожие товары

  30 944

  Альфа А2R2-3-AL-00-T Счетчик электроэнергии трехфазный многофункциональный Производитель: Alfavit,

  ПОДРОБНЕЕЕще цены и похожие товары

  Однофазный, сквозной счетчик кВтч, 2-х или 3-х проводной, 120–120/240 В, 100 А

  100,00 $

  $100,00

  Количество

  ---

  Qty	Price
  1 — 9	$100. 00
  10 — 19	$93.50
  20 — 49	$83.50
  50 — 99	73,50 $
  100 — +	63,50 $

  Однофазный, сквозной, счетчик кВтч – до 100 А и диаметр провода 13,5 мм. Предназначен для однофазных систем от 2-проводных 120 В (1 горячий, 1 нейтральный) до 3-проводных 120/240 В (2 горячих, 1 нейтральный), 100 А, 60 Гц. Чтение локально на ЖК-дисплее или через импульсный выход.

  Напряжение: 120 В, 2-проводная, 240 В, 2-проводная, 120/240 В, 3-проводная

  Утолкнуть: до 100 ампер

  Тип: Пассаж, однофаза, 60 Гц

  Данные: Импульс-800 импульсов на кВтч

  Модель: EKM-25XDSE

  Этот новый Meter This Newer This Newer This Newer. Модель была разработана для замены обоих наших устаревших однофазных проходных счетчиков электроэнергии (EKM-25IDS и EKM-15IDS). EKM-25XDSE заменяет функциональность обоих этих устаревших счетчиков и предлагает ряд дополнительных улучшений их конструкции.


  Компактный и очень простой в установке. Простой монтаж на DIN-рейку. Провода проходят через трубки диаметром 13,7 мм (0,5 дюйма) в корпусе расходомера. Подходит для проводов 22–1 AWG. Есть два прокалывающих винта, которые протыкают провода, проходящие через счетчик. Счетчик поставляется с двумя наборами втулок для проводов среднего и малого диаметра, которые удерживают провода по центру, чтобы прокалывающие винты не мешали зацеплению проводника. Перевернутая каплевидная форма трубок также служит для удержания проводов по центру.

  Однофазный, 120/240 В, 3 провода (2 плюса, 1 нейтраль):
  В этой конфигурации оба провода проходят через корпус счетчика. Прокалывающие винты используются для прокалывания изоляции проводов, чтобы обеспечить измеритель эталонным напряжением для каждой линии. На измерителе также имеется порт для нейтрального эталона. Счетчик будет работать без этого соединения (с точностью ~1 %), но с точностью 0,5 % с нейтральным соединением.

  Одна фаза 120 В или 208-240 В 2-проводная (2 контакта):
  Как описано выше, счетчик предназначен для измерения однофазных электрических систем, в которых отсутствует нейтраль. Оба горячих провода проходят через корпус счетчика, а прокалывающие винты используются для прокалывания изоляции проводов, чтобы обеспечить эталонное напряжение для счетчика.


  Одна фаза 120 В или 208–240 В, 2 провода (1 горячий, 1 нейтральный):
  В этом случае линия 1 проходит через трубу с маркировкой L1. Прокалывающий винт используется для прокалывания изоляции провода для L1, чтобы обеспечить эталонное напряжение для измерителя. Эталон нейтрали может либо проходить через трубку с маркировкой L2, либо он может быть подключен к порту с маркировкой N. Если нейтраль проходит через трубку L2, то прокалывающий винт используется для прокалывания изоляции провода, чтобы обеспечить эталон нейтрали для счетчика. .

  Современный полностью полупроводниковый счетчик электроэнергии с 800 импульсами на импульс на кВт-ч.

  Точность 0,5–1 % зависит от настройки (см. выше), показания ЖК-дисплея в сотых долях кВтч, до 99999,99 кВтч. Нет коэффициента преобразования или множителя.

  ЖК-дисплей без возможности сброса. Данные о кВтч сохраняются при отключении электроэнергии и до 10 лет без электричества.


  Для получения дополнительной информации о наших продуктах и ​​услугах мы рекомендуем вам посетить нашу онлайн-базу знаний, которая содержит спецификации, видео, учебные пособия, ответы на часто задаваемые вопросы, диаграммы и многое другое.

  Спецификация EKM-25XDSE: Спецификация EKM-25XDSE

  Просмотр каталога установщика

  Задайте вопрос

  • Можно ли использовать на многожильных медных проводах?

    Да, с EKM-25XDSE всегда следует использовать многожильный провод (включая многожильный медный провод). Это связано с тем, что когда вы прокалываете изоляцию винтами для снятия напряжения EKM-25XDSE, пробойник вонзается в многожильный провод. Если вы использовали EKM-25XDSE на одножильном проводе, это может привести к вмятинам на проводе и вызвать слабое место в одножильном проводе.

  • У меня полная фаза (две горячие, 240В) с нейтралью, значит проходным ваттметром пользоваться нельзя?

    Если у вас 2 горячих провода и нейтраль
    Если у вас 2 горячих провода, нейтраль и земля
    Если у вас только 2 горячих провода
    Ваши напряжения находятся где-то между 100В минимум и 250В максимум
    Ваша сила тока не превышает 100А
    Ваши провода не толще 0,5 дюйма в диаметре
    — тогда у вас должно быть все в порядке с этим счетчиком.

    Если у вас нет легкого доступа к вашим горячим проводам и вы хотите использовать трансформаторы тока
    Или если вы хотите считывать показания счетчика на компьютере
    Или если какие-либо из вышеперечисленных характеристик не соответствуют вашей системе
    — тогда вам, вероятно, понадобится одна из наших моделей омниметра.

    Для получения более подробной информации свяжитесь с нами напрямую: https://www.ekmmetering.com/pages/contact-us

    Спасибо, Сет — EKM Metering

  • Вы, ребята, делаете такой счетчик с памятью для записи энергопотребления в определенные даты?

    Лучше всего для этого подходит любой из наших омниметров EKM в сочетании с системой EKM Push:

    Омниметры: https://www.ekmmetering.com/collections/smart-meters

    EKM Push: https://www.ekmmetering.com/collections/meter-reading-solutions/products/ekm-push4-bundle-cloud-data-control-system

    Push считывает ваши счетчики, и оба регистрируют данные в облаке, а также локально регистрирует данные на шлюзе. Затем вы можете использовать эти данные, чтобы увидеть, что именно произошло в любую дату и время (или диапазон времени), которые вы укажете, с помощью различных инструментов:  www.encompass.io, виджет EKM, программное обеспечение EKM Dash или открытые API. .

  • Сохранит ли это использование, чтобы я мог вести ежемесячные записи?

    Счетчик EKM-25XDSE просто отображает последний показатель Total kWh. Ваше общее количество кВтч является кумулятивным показанием — так же, как показания классического электросчетчика, и это то, за что вам выставляется счет. Просто читайте это каждый месяц, например, и вычтите прочитанное в прошлом месяце из прочитанного в этом месяце, чтобы получить общее количество за этот месяц.

    Даже если питание отключится, а затем снова включится, этот счетчик будет продолжаться с того места, где он был остановлен. Это не сбрасывается.



    Обратите внимание на десятичную точку на дисплее EKM-25XDSE: 00000.00 — две цифры справа от десятичной дроби обозначают десятые и сотые доли кВтч соответственно.



    Затем вы можете умножить общую сумму за месяц на ставку за кВтч, взимаемую с вас коммунальными услугами — вы найдете эту информацию в своем счете за коммунальные услуги. Это даст вам ваши платежи за месяц за электроэнергию, использованную через этот счетчик.



    Кроме того, это предполагает фиксированный график оплаты, то есть с вас не взимается плата по разным ставкам в разное время. Для более продвинутой системы измерения, которую можно настроить для учета различных скоростей, ознакомьтесь с Omnimeter I v.3 здесь:

    https://help.ekmmetering.com/support/solutions/articles/6000067374-ekm-omnimeter-i-v-3

  • Можно ли этим счетчиком контролировать индивидуальную (традиционную двойную) розетку? Можно ли установить его самостоятельно, чтобы сделать это?

    Да, EKM 25XDSE может измерять любую нагрузку от 0 до 100 ампер. Так что он будет работать на вашей розетке. Проблема будет заключаться в том, есть ли у вас хороший доступ к проводам, ведущим к розетке, и можете ли вы пропустить эти провода через корпус счетчика. Если нет, вероятно, будет проще использовать внешний измеритель CT. Если ваша розетка на 120 вольт, то вам может подойти наш EKM 15E, а если ваша розетка на 120/240 вольт или вам нужны дополнительные возможности от вашего измерителя, тогда один из наших омниметров EKM может быть лучшим решением.

    Да, умелый человек, разбирающийся в электричестве, сможет самостоятельно установить любой из этих счетчиков. На нашем веб-сайте есть хорошие инструкции по установке в виде документов, видеороликов и т. д. Многие мастера, электрики и компетентные домовладельцы самостоятельно устанавливали все эти модели счетчиков.

  • Есть ли в этой модели 2 трансформатора тока (ТТ)?

    Да, EKM-25XDSE имеет 2 трансформатора тока внутри, которые проходят вокруг трубок, проходящих через счетчик, вам нужно 2 трансформатора тока, чтобы быть точным в 3-проводной системе 120/240 вольт в Северной Америке (наиболее распространенная система). в Северной Америке). Многие другие дешевые проходные счетчики имеют только 1 внутренний ТТ, они, кажется, работают, но никогда не будут точными в 3-проводной системе 120/240 вольт.

  • Могу ли я использовать этот счетчик для контроля точности счетчика коммунальных услуг?

    Вы можете использовать любой из наших электросчетчиков для измерения входящей электроэнергии в ваше здание сразу после счетчика коммунальных услуг (при условии, что счетчики соответствуют спецификациям). В этом случае вы будете измерять кабели прямо перед тем, как они войдут в вашу главную панель. Если вы подозреваете, что ваш счетчик коммунальных услуг неточен, и хотите это доказать, то я, вероятно, порекомендовал бы вместо этого одну из наших моделей омниметров (поскольку они сертифицированы как точные, что будет сложнее оспаривать результаты, если наши омниметры являются более точными, чем счетчик коммунальных услуг, субсчетчики в большинстве случаев придерживаются более высокого стандарта точности, чем счетчики коммунальных услуг). Другая причина использования омниметра заключается в том, что он использует внешние трансформаторы тока, и поэтому его, вероятно, будет проще установить на кабелях, которые входят в ваш главный электрический щит.

  • Могу ли я использовать это для мониторинга выхода моей солнечной батареи

    Да, вы можете использовать EKM 25XDSE для контроля мощности вашей солнечной электростанции. Вы должны установить этот счетчик на выходе вашего солнечного инвертора (на стороне переменного тока). Он расскажет вам, сколько кВт·ч вырабатывается с течением времени. Это будет хорошо работать, если вам просто нужно простое считывание на счетчике лица, которое сообщает вам только общее количество кВтч с течением времени.

    Если вы хотите иметь больше функций или возможность видеть использование с помощью компьютера, я бы порекомендовал вместо этого один из наших омниметров EKM. При подключении к компьютеру или системе EKM Push вы получаете гораздо больше данных от омниметра и можете лучше отслеживать свою солнечную энергетическую систему с течением времени. Например, вы можете видеть чистые ватты в режиме реального времени (с помощью Omnimeter Pulse v. 4), если он установлен в качестве чистого счетчика, или общие кВтч или оборотные кВтч с течением времени.

  • Viendo de frente este medidor , La entrada de los cable es por arriba o mide igual si entra por abajo

    Перевод (Google Translate):

    Если смотреть на счетчик спереди, то кабельный ввод сверху или такой же размер, если он входит снизу

    Ответ (Google Переводчик):

    El EKM 25XDSE является электрическим контактором. Los Cables Que está midiendo pasan por todo el cuerpo del medidor. Кабели Los no se detienen ni terman en el medidor. Consulte лас imágenes де Esta Página пункт obtener más información.

    EKM 25XDSE — проходной электросчетчик. Провода, которые вы измеряете, проходят через корпус измерителя. Провода не заканчиваются и не заканчиваются на счетчике. Пожалуйста, смотрите изображения на этой странице для получения дополнительной информации.

  • Мне нужно контролировать однофазную цепь 120 вольт, которая достигает 110 вольт. Будет ли этот счетчик работать при таком низком напряжении? Если нет, при каком минимальном напряжении он будет работать?

    Да, этот счетчик без проблем работает при 110 В переменного тока и без проблем будет работать даже при 84 В переменного тока.

  • Вы продаете комплект наружного корпуса в дополнение к этому? Спасибо

    Да, вот комплект наружного корпуса для этого счетчика:
    https://www.ekmmetering.com/collections/enclosure/products/small-ul-watertight-enclosure

    Все наши корпуса:
    https://www. ekmmetering.com/collections/enclosure

    Сет
    ЭКМ Измерение

  • Ваш продукт EKM-25XDSE одобрен Канадской ассоциацией безопасности? до 23 МАЯ 2021, эта модель мне сейчас очень нужна.

    EKM 25XDSE не одобрен CSA или cUL. У нас есть 2 модели электросчетчиков, которые перечислены cUL (Канадский UL, который является точно такой же сертификацией, что и CSA, о которой вы упомянули). Это Omnimeter II v.3 UL и Omnimeter Pulse v.4 UL 9.0003

    Вот сертификаты наших счетчиков


  • Нужен ли мне корпус для внутренней установки рядом с электрощитом?

    Мы рекомендуем этот корпус, который можно установить на стене или установить заподлицо в стене, для защиты счетчика:
    https://www.ekmmetering.com/collections/enclosure/products/indoor-enclosure-kit


  • Моя солнечная батарея питает коммунальную сеть. Их счетчики выставят вам счет, если вы вернетесь к их сети или выберете из сети. Он просто определяет текущий поток независимо от направления и выставляет вам счет. Ваши счетчики показывают одно и то же или только одно направление. Нужно доказывать 3й мировой полезности ситуацию с данными.

    Да, любая из наших моделей счетчиков электроэнергии Omnimeter будет отслеживать общее количество кВтч и обратное значение кВтч (мы используем их для получения как прямого, так и полезного кВтч). Таким образом, они могут точно сказать вам, сколько энергии было импортировано из сети и экспортировано в сеть.

    Однако EKM-25XDSE не подходит для этого.

    Вот ссылка на все наши модели омниметров:  https://www.ekmmetering.com/collections/smart-meters

    Вы можете использовать любую модель омниметра, но для измерения солнечной сети я бы рекомендовал измеритель v4, потому что, кроме того, для Total kWh и Reverse kWh, он сообщит направление тока на каждой линии в режиме реального времени. Это хорошо для того, чтобы показать вам, сколько ватт вы производите или потребляете в режиме реального времени. Вот виджет, который показывает это из Omnimeter Pulse v.4: Виджет Net Metering Solar Widget

  • Можете ли вы сбросить счетчик

    Поскольку наши счетчики предназначены для коммерческого использования, их нельзя сбросить. Это не позволяет тому, кому выставляются счета с помощью наших счетчиков, сбросить данные и, таким образом, не взимать плату за их полное использование. Счетчики просто работают как классический счетчик — показания суммируются.



    Однако у нас есть счетчик OmniMeter Pulse v.4, который имеет несбрасываемое показание кВтч, а также отдельное сбрасываемое показание кВтч.

    Подробнее здесь: https://help.ekmmetering.com/support/solutions/articles/6000058136-ekm-omnimeter-pulse-v-4



  • Будет ли он работать с многожильным медным проводом?

    Да, EKM 25XDSE хорошо работает с многожильным медным или алюминиевым проводом. На самом деле мы рекомендуем использовать его только с многожильными. Мы не рекомендуем использовать его со сплошной проволокой, потому что пробивной метчик может иногда перегибать сплошную проволоку, что создает слабое место в проволоке. Так что да, пожалуйста, используйте многожильный провод.

  • Хорошо ли этот измеритель работает с формой волны, создаваемой типичными резервными генераторами?

    Да, EKM-25XDSE хорошо подойдет для измерения выходной мощности резервного генератора.

  • У меня 2 автодома подключены к одному электросчетчику. Какой продукт я могу использовать, чтобы узнать, сколько киловатт было использовано каждым отдельно?

    Если вы хорошо разбираетесь в базовом счетчике, который вы можете просто прочитать на лице, то EKM 25XDSE может вам действительно подойти. Вы можете использовать эти счетчики для разделения использования каждого RV. Было бы неплохо получить по одному метру на каждый дом на колесах.

    Если вы хотите иметь более совершенную систему с передачей данных счетчика на ваш компьютер или в Интернет, то я бы рассмотрел омниметр EKM с системой EKM Push.

  • EKM-25XDSE Как работает контроль импульсного выхода? Как/что вы устанавливаете для мониторинга пульса?

    Базовый импульсный выход всех наших электросчетчиков представляет собой переключатель размыкания/замыкания без питания (хотя и полупроводниковый, а не механическое реле). Электрически импульсный выход очень похож на замыкание переключателя с сухим контактом, такого как геркон.




    Ширина импульса: 90 мс

    Совместимое напряжение (сам счетчик не выдает напряжение): макс. до 27 В

    Диапазон тока, с которым может работать импульсный выход измерителя: ≤27 мА

    EKM-25XDSE пульсирует 800 раз на кВтч. Или: один импульс на 1,25 ватт-часа (его маленький красный светодиод также будет мигать при каждом импульсе).


    Вы могли бы потенциально подключить этот импульсный выход к какому-то базовому счетчику импульсов, который подавал бы это низкое напряжение на линию и подсчитывал, сколько импульсов было создано, а затем вы могли бы перевести это в общее количество измеренных кВтч. Однако мы обычно рекомендуем нашу линейку измерителей Omnimeter вместо этого, если вам нужен вывод данных, поскольку вы можете воспользоваться нашей системой Push, например, для доставки всех видов отличных данных на ваш компьютер.

    Спасибо — Сет, EKM Metering

  • Что такое размеры

    Вот ссылка на спецификацию этого счетчика.

    Размеры EKM-25XDSE:

    Высота 100 мм
    Ширина 88 мм
    Глубина 65 мм

  • Одобрены ли ваши продукты Канадской ассоциацией безопасности?

    Наш Omnimeter II v.3 UL и наш Omnimeter Pulse v.4 UL внесены в списки UL и cUL (канадский UL). Они протестированы и сертифицированы в соответствии с теми же стандартами безопасности 61010-1, что и CSA (Канадская ассоциация безопасности), и могут без проблем использоваться в Канаде. У нас много клиентов в Канаде, которые используют эти счетчики. Вот дополнительная информация о наших сертификатах.

    EKM-25XDSE не внесен в список UL и не одобрен CSA.

  • Я хотел бы установить субсчетчик, чтобы определять, сколько электроэнергии потребляет квартира в моем доме. Я бы использовал счетчик на 120 В или на 240 В. Или это имеет какое-то значение. Кто-то еще сказал, что я должен использовать 240 В, но я обеспокоен тем, что, поскольку мы используем здесь 120 В, счетчик будет показывать только 1/2 фактически используемого электричества. Я в Канаде.

    Для этой установки вам подойдет EKM 25XDSE. Я предполагаю, что у вас есть 2 горячих провода и нейтральный провод, который мы называем 3-проводным 120/240 вольт. Напряжения, которые вы измеряете, зависят от того, между какими проводами вы измеряете. Если вы измерите между двумя горячими проводами, вы получите ~ 240 вольт, если вы измерите между любым горячим проводом и нейтралью, вы получите ~ 120 вольт. Это самая распространенная жилая система в США. Это то, что вы видите в вашей электрической системе? EKM 25XDSE подойдет вам, потому что он имеет 2 внутренних трансформатора тока и может точно измерять несбалансированную нагрузку в жилом секторе США.

  • Я планирую установить это устройство в месте, где температура может опускаться ниже точки замерзания. Выдержит ли светодиодный экран низкие температуры?

    Да, я не думаю, что у вас должны быть проблемы, у нас никогда не было проблем с ЖК-экранами или нашими электросчетчиками в целом из-за холода. Мы устанавливаем их по всему миру, в том числе в очень холодных условиях (особенно в Канаде и на Аляске). Они рассчитаны на температуру от -30°C до 70°C (от -22°F до 158°F). Вот технические характеристики этого счетчика.

  • Могу ли я использовать его для запуска сушилки для белья на 240 В

    Да, вы можете использовать EKM 25XDSE для измерения осушителя на 240 вольт. Ваша сушилка будет иметь либо только 2 горячих провода, либо 2 горячих провода и нейтральный провод. Этот счетчик будет работать в обоих случаях. Вот спецификация для 25XDSE.

  • Этот элемент показывает текущий ток или только общее количество кВт/ч? Я хотел бы иметь возможность видеть поток тока. Спасибо

    EKM-25XDSE показывает только общее количество кВтч. Однако наши модели омниметров циклически отображают различные отображаемые значения, в том числе ампер (ток).

  • Каково напряжение каждого импульса?

    Импульсный выход всех наших электросчетчиков представляет собой переключатель без питания размыкания/замыкания (хотя твердотельный, а не механическое реле). Электрически импульсный выход очень похож на замыкание переключателя с сухим контактом, такого как геркон.



    Характеристики импульсного выхода

    :

    Длительность импульса: 90 мс

    Совместимое напряжение ( сам счетчик не выдает напряжение ): макс. 27 В

    Диапазон тока, с которым может работать импульсный выход измерителя: ≤27 мА

    Эти импульсы 800 импульсов на кВтч, это означает, что на каждые 1,25 Ватт-часа будет импульс от счетчика (его маленький красный светодиод также будет мигать с каждым импульсом).

  • Мне нужен непромокаемый корпус для этого счетчика или это мужской 3R?

    Оба наших водонепроницаемых корпуса хорошо подходят для этой модели расходомера.

  • Является ли этот прибор сертифицированным прибором калифорнийского типа?

    Этот измеритель не имеет сертификатов для Калифорнии. Похоже, вы, возможно, захотите проверить наш Omnimeter I v.3 или Omnimeter II UL v.3 для счетчиков с одобрением типа штата Калифорния для измерения уровня доходов:
    https://help.ekmmetering.com/support/solutions/folders/6000200164

    https://www.ekmmetering.com/collections/smart-meters


  • Какой размер самого большого проводника потребуется?

    Этот счетчик может работать с проволокой с внешним диаметром до 13,5 мм. Как правило, это означает, что он может принимать до размера 1AWG, хотя некоторые провода 1/0 могут работать, если вы можете измерить и подтвердить, что они достаточно тонкие, чтобы пройти через них.


  ▷ Что такое интеллектуальный счетчик низкого напряжения? (назад к основам)

  Привет, в прошлый раз я рассказывал вам об умном счетчике среднего напряжения; на этот раз давайте рассмотрим основы интеллектуального счетчика на низком напряжении.

  Низким считается напряжение до 1 кВ. Есть два способа измерения на низком напряжении:

  • Прямое измерение – этот метод используется для тока до 100А (для этого типа измерения существуют однофазные и трехфазные интеллектуальные счетчики электроэнергии)
  • Косвенное измерение – этот метод используется для тока более 100 А (вам необходимы трансформаторы тока для низкого напряжения)

  Прямое измерение

  На следующих рисунках вы можете увидеть, как выглядят различные интеллектуальные счетчики электроэнергии в зависимости от метода измерения.

  Однофазный интеллектуальный счетчик электроэнергии для прямого измерения

  Эти интеллектуальные счетчики предназначены для установки на небольших потребителях электроэнергии, таких как небольшие дома, квартиры, небольшие магазины.

  Схема подключения интеллектуального счетчика этого типа такая же, как и у трехфазного прямого интеллектуального счетчика, за исключением того, что здесь имеется только одна фаза.

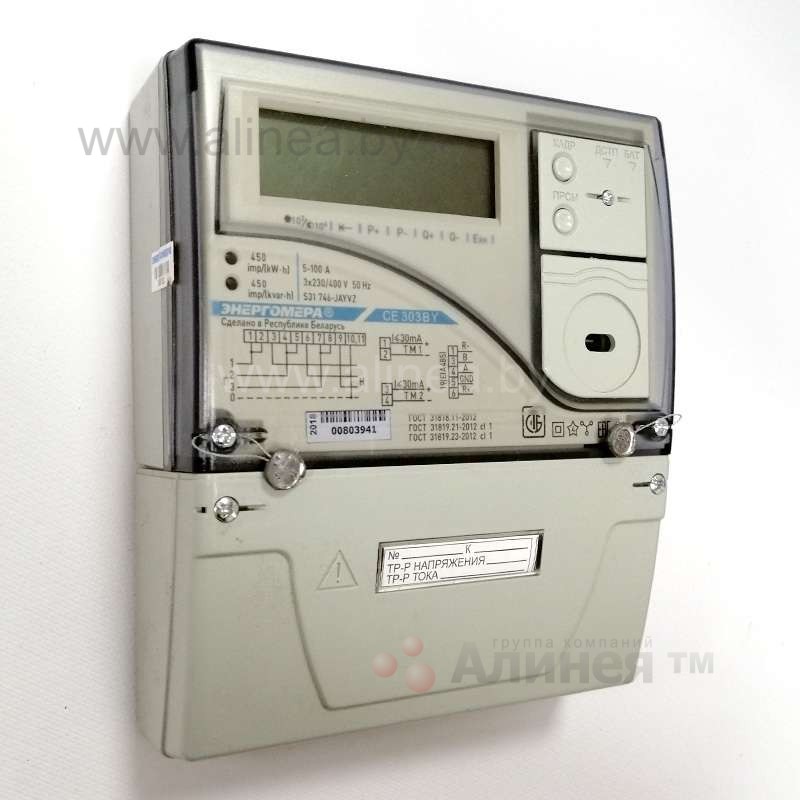

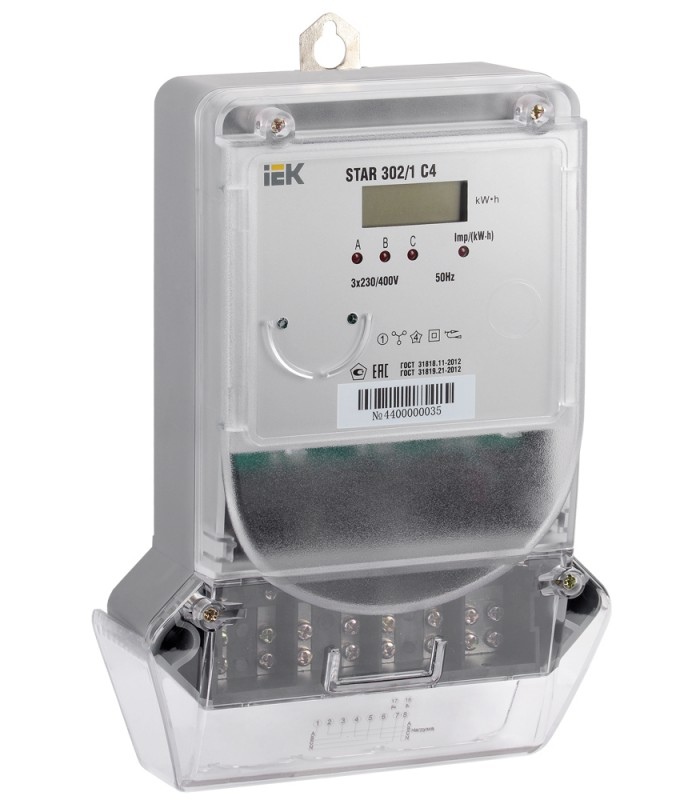

  Трехфазный интеллектуальный счетчик электроэнергии для прямого измерения

  Эти интеллектуальные счетчики предназначены для установки на крупных потребителях электроэнергии (до 100 А), таких как большие дома, магазины и т. д.

  Это схема подключения этих интеллектуальных счетчиков:

  1	Вход первой фазы
  2	Выход первой фазы
  3	Вход второй фазы
  4	Выход второй фазы
  5	Вход третьей фазы
  6	Выход третьей фазы
  Н	Нейтральный
  Р	Первая фаза
  С	Вторая фаза
  Т	Третья фаза

  Косвенное измерение

  Интеллектуальный счетчик электроэнергии для косвенного измерения

  Эти интеллектуальные счетчики предназначены для установки на потребителях электроэнергии, потребление которых превышает 100 А, таких как крупные магазины, супермаркеты, заводы и т. д.

  На следующем рисунке вы можете увидеть, как трансформатор тока на низкое напряжение имеет вид:

  Ниже приведена схема подключения с трансформаторами тока на низкое напряжение:

  1	Начало первого вторичного тока
  2	Первое напряжение
  3	Конец первого вторичного тока
  4	Начало второго вторичного тока
  5	Второе напряжение
  6	Конец второго вторичного тока
  7	Начало третьего вторичного тока
  8	Третье напряжение
  9	Конец третьего вторичного напряжения
  Н	N – нейтраль фазы
  *	Начало вторичной обмотки трансформатора тока
  Р	Первая фаза
  С	Вторая фаза
  Т	Третья фаза

  Векторные диаграммы

  Как вы знаете из статьи для интеллектуальных счетчиков электроэнергии, на среднем напряжении формула измерения электроэнергии: P=U*I*cosϕ

  диаграмму, которую счетчик может нарисовать во время измерения.

  Это векторная диаграмма, которую рисует интеллектуальный счетчик при правильном подключении схемы

  Довольно большим преимуществом этих интеллектуальных счетчиков является то, что вы можете подключиться к счетчику в любое время и увидеть векторную диаграмму, которую он рисует. Если вы знаете, на что смотреть, вы можете легко обнаружить, что с измерением что-то не так.

  Сейчас я покажу вам два примера, и вы сами в этом убедитесь.




  В этой ситуации мы поменяли местами начало и конец первого трансформатора тока. Как видно на векторной диаграмме, первый ток смещается на 180⁰ от своего нормального положения, и измеренная электроэнергия начинает накапливаться в другом квадранте (потребитель теперь оказывается производителем электроэнергии).

  Это может произойти во время установки счетчика, и если при установке не было потребления, этого не видно.




  В этой ситуации первое напряжение счетчика отсутствует. Если вы посмотрите на формулу измерения электричества, вы увидите, что без напряжения невозможно измерить электричество. В этом случае пользователь будет потреблять электроэнергию, но 33% от нее не будет измерено.

  Это может произойти из-за какого-либо сбоя или внешнего вмешательства в измерение.

  Заключение

  В заключение мы можем сказать, что интеллектуальные счетчики низкого напряжения очень полезны, потому что они могут измерять многие параметры, которые можно анализировать. Как вы видели в приведенных выше примерах, они также весьма полезны для обнаружения сбоев или любых других нарушений в измерении.

  Я обнаружил много нарушений, сидя в кресле перед компьютером, что экономит много времени и денег. Вот почему я думаю, что наличие таких функций у интеллектуальных счетчиков является очень большим преимуществом.

  Во всем мире наблюдается тенденция замены всех счетчиков на «умные» счетчики, таким образом, каждый пользователь будет знать, сколько электроэнергии он потребляет в каждый момент времени, а энергораспределительные компании будут знать, сколько электроэнергии они должны предоставить своим клиентам в любой момент времени. момент.

  Что вы об этом думаете?

  Стивен Милл.

  интеллектуальный счетчик низкого напряжения интеллектуальные счетчики

  FacebookTwitterLinkedIn

  Портативный трехфазный многофункциональный калибратор электрического счетчика-Калибровка счетчика энергии-GFUVE Electronics

  ГлавнаяПродуктыКалибровка счетчика энергииПортативный трехфазный многофункциональный калибратор электрического счетчика

  Портативный трехфазный многофункциональный калибратор счетчика энергии GF312V2 отличается удобным дизайном, малыми размерами и легким весом. Это костюм для отделов электроэнергетики, отделов измерения и проверки качества, а также электрических лабораторий для использования в полевых условиях.

  Запросить цену

  Быстрые ссылки: Скачать каталог управлениеМножественные источники питания для различных случаев тестирования Запоминающее устройство большой емкости для массовой памяти



  Параметры

  Электрические параметры
  Класс точности	0,05%, 0,1%
  Блок питания	Внешнее питание, 220 В/110 В, 50/60 Гц Фазное напряжение питания 45-450В, 50/60Гц Литий-ионный аккумулятор
  Измерение напряжения
  Диапазон	30–560 В
  Ошибка	±0,05%
  Гармонический	2 й -51 й
  Измерение тока
  Диапазон (прямое подключение)	0,01-10А
  Диапазон (зажим ТТ)	5А, 100А, 500А, 1000А, 2000А (опция)
  Ошибка (прямое соединение)	±0,05%
  Ошибка (зажим ТТ)	±0,2 % (5 А, 100 А) ±0,5% (другое)
  Гармонический	2 й -51 й
  Ошибка измерения мощности
  Активная мощность (прямое подключение)	±0,05%
  Активная мощность (зажим ТТ)	±0,2 % (5 А, 100 А) ±0,5% (другое)
  Реактивная мощность (прямое подключение)	±0,1%
  Реактивная мощность (зажим ТТ)	±0,2 % (5 А, 100 А) ±0,5% (другое)
  Ошибка измерения энергии
  Активная энергия (прямое подключение)	±0,05%
  Активная энергия (зажим ТТ)	±0,2 % (5 А, 100 А) ±0,5% (другое)
  Реактивная энергия (прямое подключение)	±0,1%
  Реактивная энергия (зажим ТТ)	±0,2 % (5 А, 100 А) ±0,5% (другое)
  Фазовый угол
  Диапазон	0°-360°
  Резолюция	0,01°
  Ошибка	±0,05°
  Частота
  Диапазон	45–65 Гц
  Разрешение	0,001 Гц
  Ошибка	0,002 Гц
  Импульсный выход
  Постоянная энергии	25000
  Частота импульсов	1:1
  Выходной уровень	5В
  Импульсный вход
  Входной канал	2
  Уровень ввода	5-10 В
  Входная частота	Макс. You may also like Updated on 28.05.202113.07.2021 Матовые потолки двухуровневые фото для зала двухуровневые: 135+ (Фото) Натяжных / Навесных Updated on 27.03.202321.06.2023 Шторы кухня фото: Журнал о дизайне интерьеров и ремонте Идеи вашего дома — IVD.ru Updated on 23.11.202213.02.2023 Чем отделать на балконе пол: Чем покрыть пол на балконе Updated on 28.10.202204.04.2008 Шпаклевка потолка: Шпаклевка потолка: этапы работ, особенности, хитрости Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
